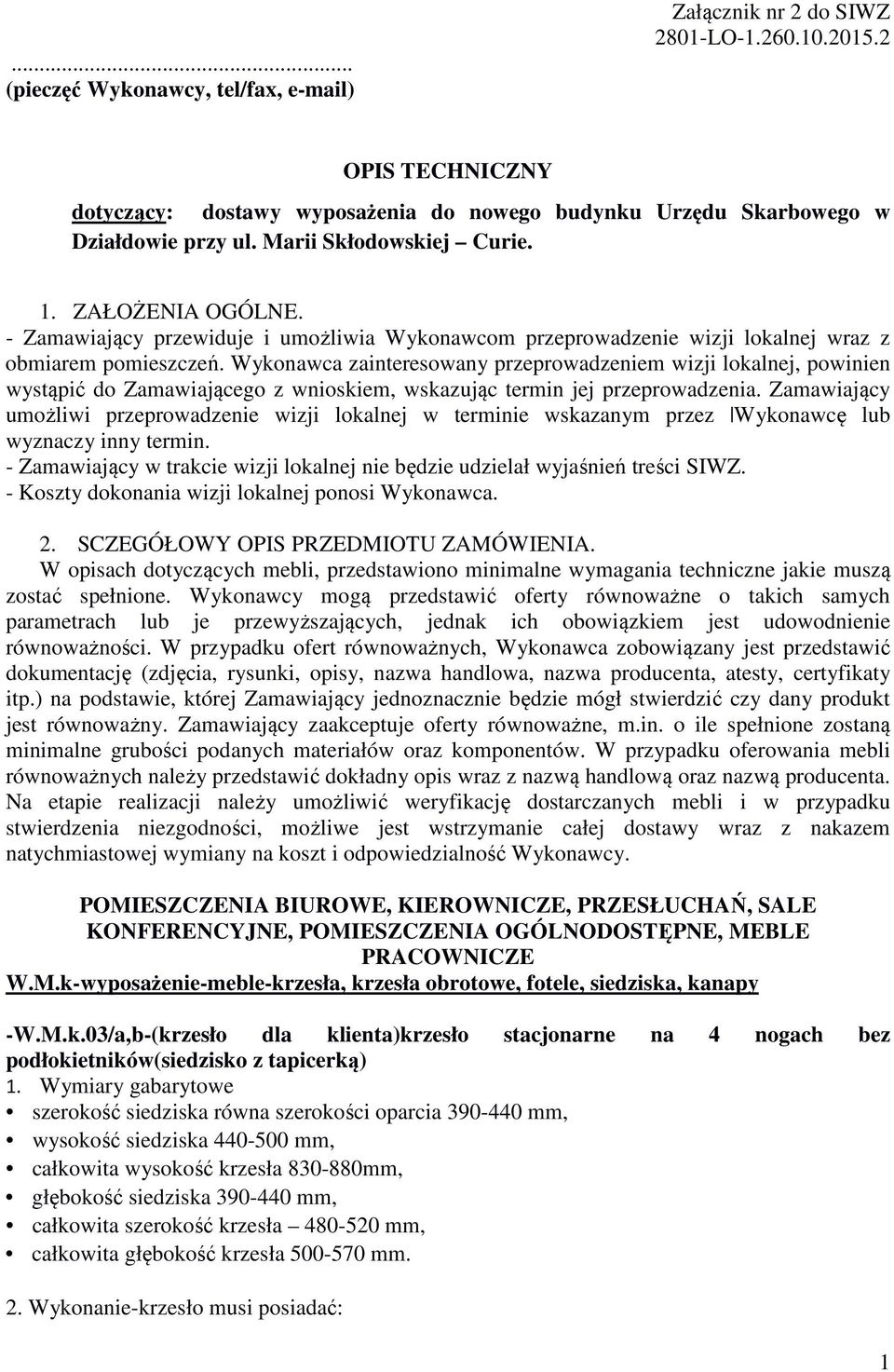

1 ... (pieczęć Wykonawcy, tel/fax, ) Załącznik nr 2 do SIWZ 2801-LO OPIS TECHNICZNY dotyczący: dostawy wyposażenia do nowego budynku Urzędu Skarbowego w Działdowie przy ul. Marii Skłodowskiej Curie. 1. ZAŁOŻENIA OGÓLNE. - Zamawiający przewiduje i umożliwia Wykonawcom przeprowadzenie wizji lokalnej wraz z obmiarem pomieszczeń. Wykonawca zainteresowany przeprowadzeniem wizji lokalnej, powinien wystąpić do Zamawiającego z wnioskiem, wskazując termin jej przeprowadzenia. Zamawiający umożliwi przeprowadzenie wizji lokalnej w terminie wskazanym przez Wykonawcę lub wyznaczy inny termin. - Zamawiający w trakcie wizji lokalnej nie będzie udzielał wyjaśnień treści SIWZ. - Koszty dokonania wizji lokalnej ponosi Wykonawca. 2. SCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA. W opisach dotyczących mebli, przedstawiono minimalne wymagania techniczne jakie muszą zostać spełnione. Wykonawcy mogą przedstawić oferty równoważne o takich samych parametrach lub je przewyższających, jednak ich obowiązkiem jest udowodnienie równoważności. W przypadku ofert równoważnych, Wykonawca zobowiązany jest przedstawić dokumentację (zdjęcia, rysunki, opisy, nazwa handlowa, nazwa producenta, atesty, certyfikaty itp.) na podstawie, której Zamawiający jednoznacznie będzie mógł stwierdzić czy dany produkt jest równoważny. Zamawiający zaakceptuje oferty równoważne, m.in. o ile spełnione zostaną minimalne grubości podanych materiałów oraz komponentów. W przypadku oferowania mebli równoważnych należy przedstawić dokładny opis wraz z nazwą handlową oraz nazwą producenta. Na etapie realizacji należy umożliwić weryfikację dostarczanych mebli i w przypadku stwierdzenia niezgodności, możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany na koszt i odpowiedzialność Wykonawcy. POMIESZCZENIA BIUROWE, KIEROWNICZE, PRZESŁUCHAŃ, SALE KONFERENCYJNE, POMIESZCZENIA OGÓLNODOSTĘPNE, MEBLE PRACOWNICZE W.M.k-wyposażenie-meble-krzesła, krzesła obrotowe, fotele, siedziska, kanapy -W.M.k.03/a,b-(krzesło dla klienta)krzesło stacjonarne na 4 nogach bez podłokietników(siedzisko z tapicerką) 1. Wymiary gabarytowe szerokość siedziska równa szerokości oparcia mm, wysokość siedziska mm, całkowita wysokość krzesła mm, głębokość siedziska mm, całkowita szerokość krzesła mm, całkowita głębokość krzesła mm. 2. Wykonanie-krzesło musi posiadać: 1

2 Siedzisko i oparcie wykonane ze sklejki bukowej min. siedmiowarstwowej, gięto-klejonej o grubości min. 10 mm. Siedzisko wraz z oparciem wykonane z jednej części z podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Siedzisko z tapicerką Konstrukcję chromowaną, wykonaną z rury fi min. 20 mm. Wszystkie łączenia estetyczne. Połączenie siedziska z ramą niewidoczne, Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Nogi wyposażone w stopki do miękkich lub twardych powierzchni w zależności od podłoża w danym pomieszczeniu Możliwość sztaplowania 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka: tapicerka-kolor zielony(wg próbnika kolorów NCS-S1070 G40Y), sklejka w kolorze jasnego drewna do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) -W.M.k.03/c- (krzesło dla klienta) krzesło stacjonarne na 4 nogach bez podłokietników(siedzisko i oparcie z tapicerką) 1. Wymiary gabarytowe szerokość siedziska równa szerokości oparcia mm, wysokość siedziska mm, całkowita wysokość krzesła mm, głębokość siedziska mm, całkowita szerokość krzesła mm, całkowita głębokość krzesła mm. 2. Wykonanie-krzesło musi posiadać: Siedzisko i oparcie wykonane ze sklejki bukowej min. siedmiowarstwowej, gięto-klejonej o grubości min. 10 mm. Siedzisko wraz z oparciem wykonane z jednej części z podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Siedzisko i oparcie z tapicerką Konstrukcję chromowaną, wykonaną z rury fi min. 20 mm. Wszystkie łączenia estetyczne. Połączenie siedziska z ramą niewidoczne, 2

3 Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Nogi wyposażone w stopki do miękkich lub twardych powierzchni w zależności od podłoża w danym pomieszczeniu Możliwość sztaplowania 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka:tapicerka-kolor niebieski(wg próbnika kolorów NCS-S3560-R80B), sklejka w kolorze jasnego drewna- do wyboru min. 12 kolorów z wzornika producenta do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) 5.Atesty krzesła-wymagane dokumenty: Certyfikat wytrzymałościowy zgodnie z EN 16139, Atest na trudnopalność tapicerki,zgodnie z normą dotyczącą trudnopalności tkanin tapicerskich Atest higieniczny na całe krzesło lub daną linię krzeseł (nie dopuszcza się atestów na same składowe krzesła) -W.M.k. 01/a,b,c;W.M.k. 02/a,b - Fotel obrotowy pracowniczy na kółkach z podłokietnikami 1. Wymiary gabarytowe Szerokość siedziska mm Głębokość siedziska mm Szerokość oparcia mm Wysokość siedziska regulowana od poziomu min. 470, z regulacją min. 130 mm Wysokość całkowita liczona do krańca oparcia przy położeniu siedziska na najniższym poziomie min. 970 Średnica pięcioramiennej podstawy Ø mm Regulacja wysokości podłokietników w zakresie min mm, liczona od poziomu siedziska, Szerokość krzesła z podłokietnikami mm 2. Wykonanie-krzesło musi posiadać: Siedzisko i oparcie w całości tapicerowane tkaniną, Oparcie schodzące poniżej poziomu siedziska, Szkielet siedziska wykonany ze sklejki bukowej grubości min. 10 mm, obłożony formatką gąbki o grubości mm. Szkielet oparcia wykonany ze sklejki bukowej grubości min. 12 mm. Podłokietniki z nakładkami PU z regulacją kąta odchylenia nakładki w 3 pozycjach i regulacją wysokości (korpus metalowy chromowany lub malowany proszkowo, głowica podłokietnika poliamidowa wzmacniana włóknem szklanym, nakładka czarna poliuretanowa). Podstawa pięcioramienna, aluminiowa polerowana, wykonana z jednego elementu. Poduszka siedziska zaokrąglona. Podnośnik gazowy z płynną regulację wysokości z tworzywową osłoną. 3

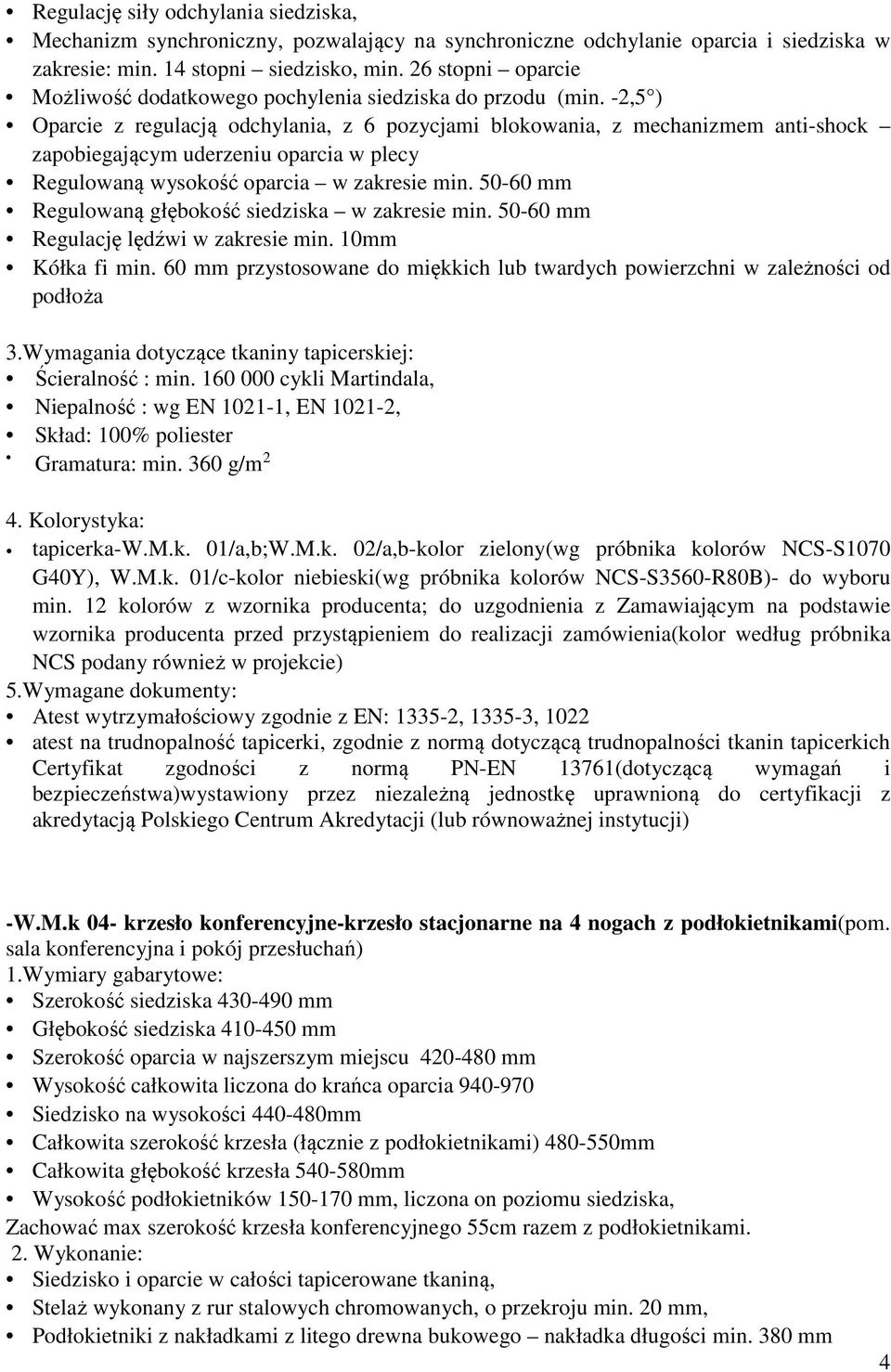

4 Regulację siły odchylania siedziska, Mechanizm synchroniczny, pozwalający na synchroniczne odchylanie oparcia i siedziska w zakresie: min. 14 stopni siedzisko, min. 26 stopni oparcie Możliwość dodatkowego pochylenia siedziska do przodu (min. -2,5 ) Oparcie z regulacją odchylania, z 6 pozycjami blokowania, z mechanizmem anti-shock zapobiegającym uderzeniu oparcia w plecy Regulowaną wysokość oparcia w zakresie min mm Regulowaną głębokość siedziska w zakresie min mm Regulację lędźwi w zakresie min. 10mm Kółka fi min. 60 mm przystosowane do miękkich lub twardych powierzchni w zależności od podłoża 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka: tapicerka-w.m.k. 01/a,b;W.M.k. 02/a,b-kolor zielony(wg próbnika kolorów NCS-S1070 G40Y), W.M.k. 01/c-kolor niebieski(wg próbnika kolorów NCS-S3560-R80B)- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) 5.Wymagane dokumenty: Atest wytrzymałościowy zgodnie z EN: , , 1022 atest na trudnopalność tapicerki, zgodnie z normą dotyczącą trudnopalności tkanin tapicerkich Certyfikat zgodności z normą PN-EN 13761(dotyczącą wymagań i bezpieczeństwa)wystawiony przez niezależną jednostkę uprawnioną do certyfikacji z akredytacją Polskiego Centrum Akredytacji (lub równoważnej instytucji) -W.M.k 04- krzesło konferencyjne-krzesło stacjonarne na 4 nogach z podłokietnikami(pom. sala konferencyjna i pokój przesłuchań) 1.Wymiary gabarytowe: Szerokość siedziska mm Głębokość siedziska mm Szerokość oparcia w najszerszym miejscu mm Wysokość całkowita liczona do krańca oparcia Siedzisko na wysokości mm Całkowita szerokość krzesła (łącznie z podłokietnikami) mm Całkowita głębokość krzesła mm Wysokość podłokietników mm, liczona on poziomu siedziska, Zachować max szerokość krzesła konferencyjnego 55cm razem z podłokietnikami. 2. Wykonanie: Siedzisko i oparcie w całości tapicerowane tkaniną, Stelaż wykonany z rur stalowych chromowanych, o przekroju min. 20 mm, Podłokietniki z nakładkami z litego drewna bukowego nakładka długości min. 380 mm 4

5 Noga tylna łączona z oparciem w sposób niewidoczny. Nogi zakończone plastikowymi stopkami do miękkich powierzchni. Siedzisko i oparcie nie połączone, z zachowaniem prześwitu. Możliwość składowania w stosie. 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka: tapicerka W.M.k. 04-kolor niebieski(wg próbnika kolorów NCS-S3560-R80B)- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia (kolor według próbnika NCS podany również w projekcie) 5.Wymagane dokumenty: Atest wytrzymałościowy zgodnie z EN: 16139, W.M.k. 05-kanapa modułowa,okragła(składająca się z dwóch części) 1.Wymiary gabarytowe: Wysokość całkowita liczona do krańca oparcia 730mm Siedzisko na wysokości mm Całkowita głębokość kanapy(jednego modułu)1000mm całkowita średnica kanapy 2000mm 2. Wykonanie: siedzisko i oparcie w całości tapicerowane tkaniną siedzisko i oparcie wykonane na bazie płyty wiórowej i układu trzywarstwowej pianki, tapicerowane tkaniną na nóżkach moduł 180-stopniowy z oparciem wewnętrznym stelaż metalowy, malowany proszkowo lub chromowy możliwość połączenia poszczególnych elementów łącznikiem metalowym ślizgi filcowe na twarde podłoże 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka: tapicerka W.M.k. 05-kolor niebieski(wg próbnika kolorów NCS-S3560-R80B)- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia (kolor według próbnika NCS podany również w projekcie) -W.M.k. 06-kanapa bezpodłokietnikowa 1.Wymiary gabarytowe: 5

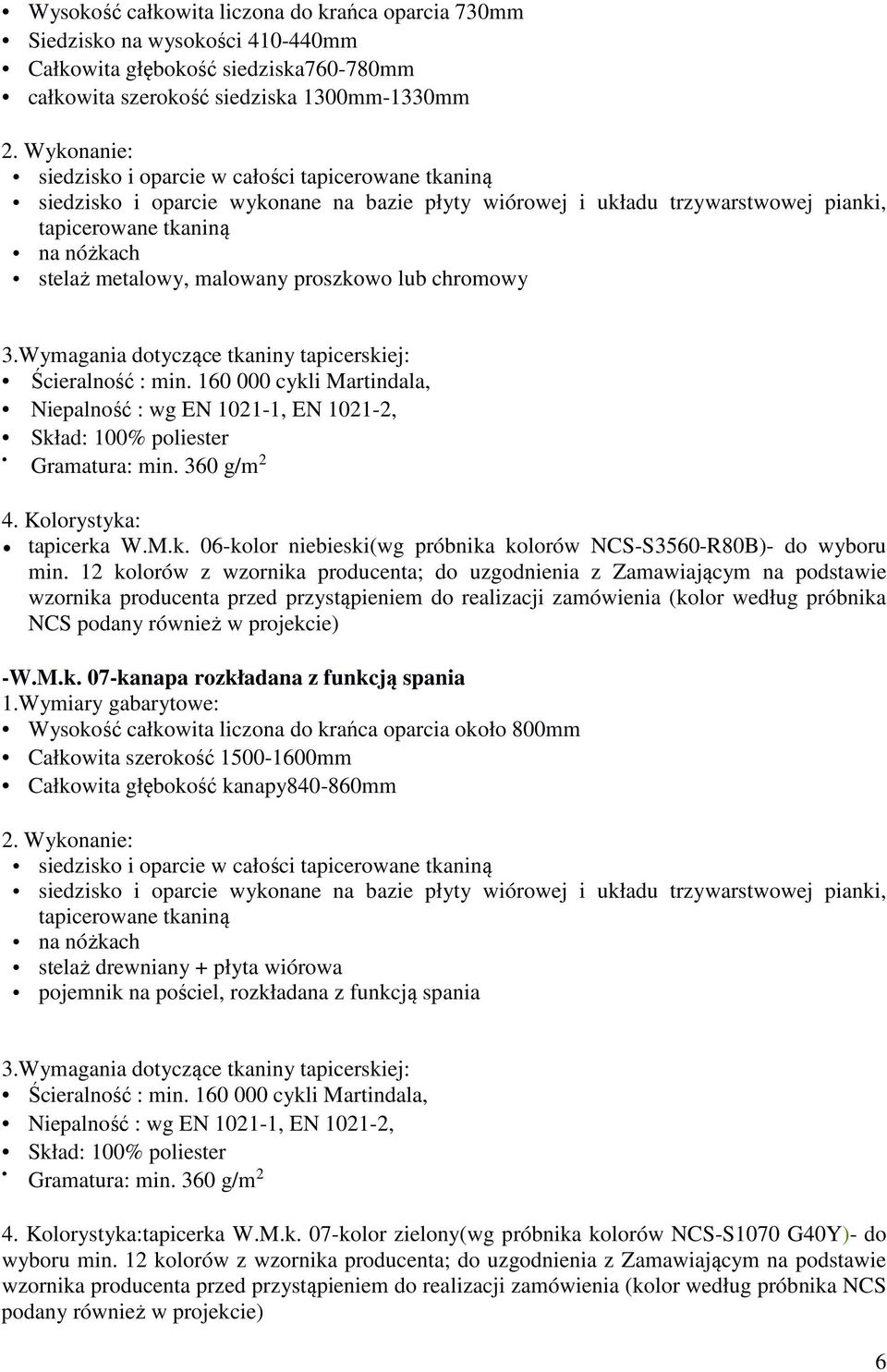

6 Wysokość całkowita liczona do krańca oparcia 730mm Siedzisko na wysokości mm Całkowita głębokość siedziska mm całkowita szerokość siedziska 1300mm-1330mm 2. Wykonanie: siedzisko i oparcie w całości tapicerowane tkaniną siedzisko i oparcie wykonane na bazie płyty wiórowej i układu trzywarstwowej pianki, tapicerowane tkaniną na nóżkach stelaż metalowy, malowany proszkowo lub chromowy 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka: tapicerka W.M.k. 06-kolor niebieski(wg próbnika kolorów NCS-S3560-R80B)- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia (kolor według próbnika NCS podany również w projekcie) -W.M.k. 07-kanapa rozkładana z funkcją spania 1.Wymiary gabarytowe: Wysokość całkowita liczona do krańca oparcia około 800mm Całkowita szerokość mm Całkowita głębokość kanapy mm 2. Wykonanie: siedzisko i oparcie w całości tapicerowane tkaniną siedzisko i oparcie wykonane na bazie płyty wiórowej i układu trzywarstwowej pianki, tapicerowane tkaniną na nóżkach stelaż drewniany + płyta wiórowa pojemnik na pościel, rozkładana z funkcją spania 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester Gramatura: min. 360 g/m 2 4. Kolorystyka:tapicerka W.M.k. 07-kolor zielony(wg próbnika kolorów NCS-S1070 G40Y)- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia (kolor według próbnika NCS podany również w projekcie) 6

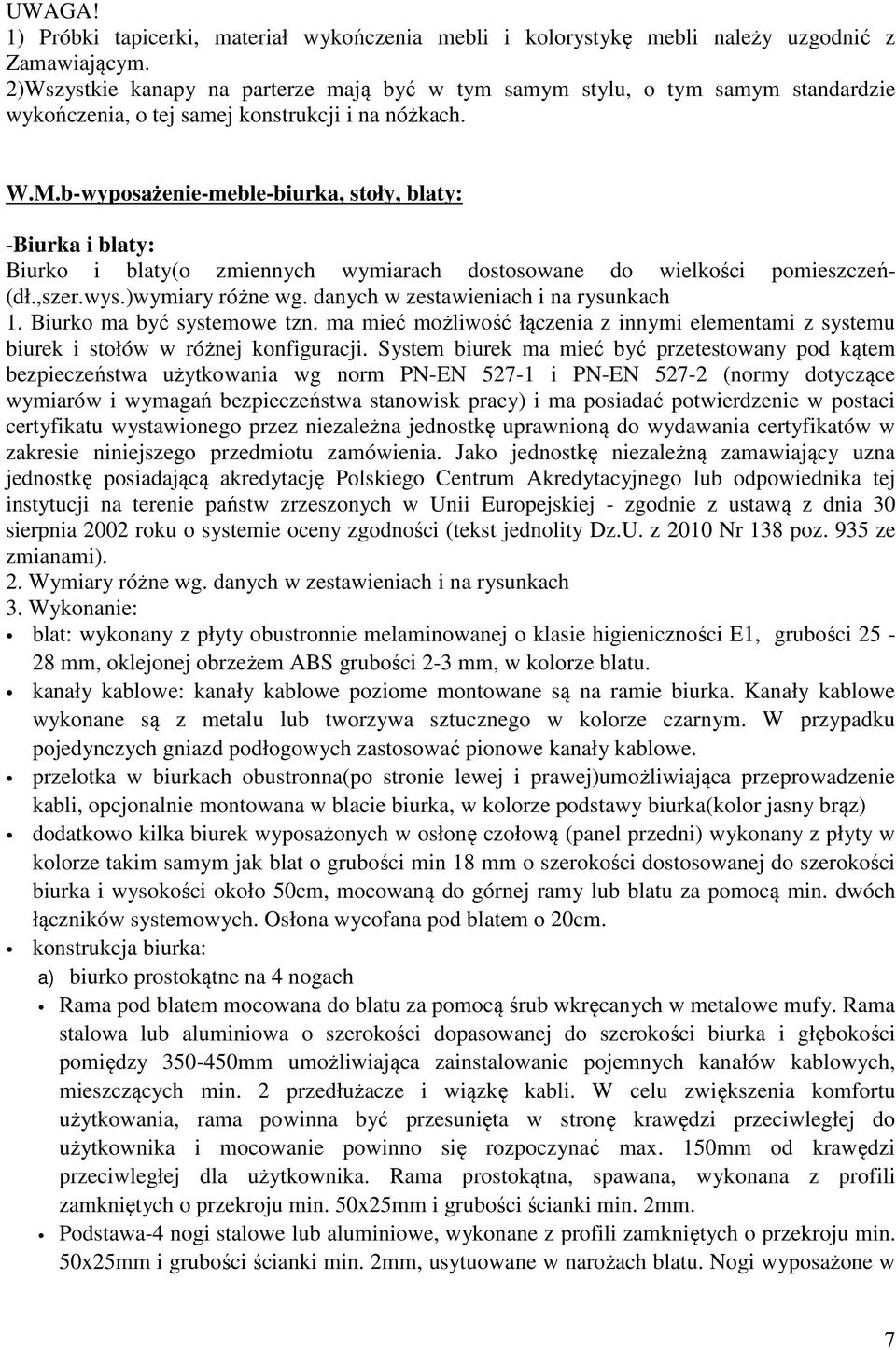

7 UWAGA! 1) Próbki tapicerki, materiał wykończenia mebli i kolorystykę mebli należy uzgodnić z Zamawiającym. 2)Wszystkie kanapy na parterze mają być w tym samym stylu, o tym samym standardzie wykończenia, o tej samej konstrukcji i na nóżkach. W.M.b-wyposażenie-meble-biurka, stoły, blaty: -Biurka i blaty: Biurko i blaty(o zmiennych wymiarach dostosowane do wielkości pomieszczeń- (dł.,szer.wys.)wymiary różne wg. danych w zestawieniach i na rysunkach 1. Biurko ma być systemowe tzn. ma mieć możliwość łączenia z innymi elementami z systemu biurek i stołów w różnej konfiguracji. System biurek ma mieć być przetestowany pod kątem bezpieczeństwa użytkowania wg norm PN-EN i PN-EN (normy dotyczące wymiarów i wymagań bezpieczeństwa stanowisk pracy) i ma posiadać potwierdzenie w postaci certyfikatu wystawionego przez niezależna jednostkę uprawnioną do wydawania certyfikatów w zakresie niniejszego przedmiotu zamówienia. Jako jednostkę niezależną zamawiający uzna jednostkę posiadającą akredytację Polskiego Centrum Akredytacyjnego lub odpowiednika tej instytucji na terenie państw zrzeszonych w Unii Europejskiej - zgodnie z ustawą z dnia 30 sierpnia 2002 roku o systemie oceny zgodności (tekst jednolity Dz.U. z 2010 Nr 138 poz. 935 ze zmianami). 2. Wymiary różne wg. danych w zestawieniach i na rysunkach 3. Wykonanie: blat: wykonany z płyty obustronnie melaminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. kanały kablowe: kanały kablowe poziome montowane są na ramie biurka. Kanały kablowe wykonane są z metalu lub tworzywa sztucznego w kolorze czarnym. W przypadku pojedynczych gniazd podłogowych zastosować pionowe kanały kablowe. przelotka w biurkach obustronna(po stronie lewej i prawej)umożliwiająca przeprowadzenie kabli, opcjonalnie montowana w blacie biurka, w kolorze podstawy biurka(kolor jasny brąz) dodatkowo kilka biurek wyposażonych w osłonę czołową (panel przedni) wykonany z płyty w kolorze takim samym jak blat o grubości min 18 mm o szerokości dostosowanej do szerokości biurka i wysokości około 50cm, mocowaną do górnej ramy lub blatu za pomocą min. dwóch łączników systemowych. Osłona wycofana pod blatem o 20cm. konstrukcja biurka: a) biurko prostokątne na 4 nogach Rama pod blatem mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości biurka i głębokości pomiędzy mm umożliwiająca zainstalowanie pojemnych kanałów kablowych, mieszczących min. 2 przedłużacze i wiązkę kabli. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika. Rama prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Podstawa-4 nogi stalowe lub aluminiowe, wykonane z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm, usytuowane w narożach blatu. Nogi wyposażone w 7

8 stopki min. fi 25mm, pozwalające na regulację poziomu nie mniejszą niż 15mm. Nogi powinny być montowane do ramy na zasadzie metal-metal. b) konstrukcja mieszana Rama pod blatem mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości biurka i głębokości pomiędzy mm umożliwiająca zainstalowanie pojemnych kanałów kablowych, mieszczących min. 2 przedłużacze i wiązkę kabli. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika. Rama prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. podstawa-2 nogi stalowe lub aluminiowe (lewe lub prawe)z drugiej strony rama oparta na szafce meblowej z szufladami wys.64cm c) konstrukcja meblowa Rama pod blatem mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości biurka i głębokości pomiędzy mm umożliwiająca zainstalowanie pojemnych kanałów kablowych, mieszczących min. 2 przedłużacze i wiązkę kabli. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika. Rama prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. podstawa nogi w formie płyty w części biurek z płyty melaminowanej meblowej jak blat biurka, pomiędzy blatem, a metalową konstrukcją stołu znajduje się 10mm dystans uzyskany dzięki chromowanemu detalowi 4. Kolorystyka, wykończenie płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru min. 12 kolorów z wzornika producenta. stelaż: metalowy RAL 9006, malowanie proszkowe - do wyboru min. 3 kolory z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy 5. Wymagane dodatkowe funkcje użytkowe: W celu równoległego ustawienia nóg w sąsiadujących biurkach, wymagana jest możliwość regulacji pionowego ustawienia nogi w zakresie min.3 stopni. Regulacja za pomocą niezależnego elementu regulującego. W celu uniknięcia ewentualnych kolizji z występującymi w pomieszczeniach cokołami np. listwami przypodłogowymi, wymagana jest możliwość przesunięcia rozstawu nóg na głębokości biurka: każda noga powinna mieć możliwość przesunięcia w minimalnym zakresie 0-60mm, Zamawiający wymaga, aby biurko miało możliwość zamontowania: kanału kablowego poziomego i opcjonalnie pionowego oraz opcjonalnie panelu dolnego. Dodatkowe elementy powinny być montowane do ramy biurka bez wykonywania dodatkowych otworów w ramie i blacie. Biurka powinny być wyposażone w zamocowaną pod blatem wysuwaną półkę pod klawiaturę. Rozwiązanie techniczne należy dopasować do konstrukcji biurek. 6.Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, EN Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) 8

9 Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) -Dostawka do biurka Dostawki (o zmiennych wymiarach dostosowane do wielkości pomieszczeń - (dł.,szer.wys.) wymiary różne wg. danych w zestawieniach i na rysunkach 1. Dostawka ma być systemowa tzn. ma mieć możliwość łączenia z innymi elementami z systemu biurek i stołów w różnej konfiguracji. System dostawek ma mieć być przetestowany pod kątem bezpieczeństwa użytkowania wg norm PN-EN i PN-EN (normy dotyczące wymiarów i wymagań bezpieczeństwa stanowisk pracy) i ma posiadać potwierdzenie w postaci certyfikatu wystawionego przez niezależna jednostkę uprawnioną do wydawania certyfikatów w zakresie niniejszego przedmiotu zamówienia. Jako jednostkę niezależną zamawiający uzna jednostkę posiadającą akredytację Polskiego Centrum Akredytacyjnego lub odpowiednika tej instytucji na terenie państw zrzeszonych w Unii Europejskiej - zgodnie z ustawą z dnia 30 sierpnia 2002 roku o systemie oceny zgodności (tekst jednolity Dz.U. z 2010 Nr 138 poz. 935 ze zmianami). 2. Wymiary różne wg. danych w zestawieniach i na rysunkach 3. Wykonanie: blat: wykonany z płyty obustronnie melaminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. konstrukcja dostawki: Rama pod blatem mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama stalowa lub aluminiowa o szerokości dopasowanej do szerokości dostawki. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika. Rama prostokątna, spawana, wykonana z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm. Podstawa - 1 lub dwie (wg załączonych schematów) nogi stalowe lub aluminiowe, wykonane z profili zamkniętych o przekroju min. 50x25mm i grubości ścianki min. 2mm, usytuowane w narożach blatu. Nogi wyposażone w stopki min. fi 25mm, pozwalające na regulację poziomu nie mniejszą niż 15mm. Nogi powinny być montowane do ramy na zasadzie metal-metal. Mocowanie dostawki do biurka lub biurek poprzez mocowanie ramy dostawki do ramy biurka przy użyciu łączników metalowych 4. Kolorystyka, wykończenie płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru min. 12 kolorów z wzornika producenta. stelaż: metalowy RAL 9006, malowanie proszkowe - do wyboru min. 3 kolory z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy. 5. Wymagane dodatkowe funkcje użytkowe: W celu równoległego ustawienia nóg w sąsiadujących elementach zabudowy systemowej, wymagana jest możliwość regulacji pionowego ustawienia nogi w zakresie min.3 stopni. Regulacja za pomocą niezależnego elementu regulującego. W celu uniknięcia ewentualnych kolizji z występującymi w pomieszczeniach cokołami np. listwami przypodłogowymi, wymagana jest możliwość przesunięcia rozstawu nóg na głębokości biurka: każda noga powinna mieć możliwość przesunięcia w minimalnym zakresie 0-60mm, Zamawiający wymaga, aby dostawka miała możliwość zamontowania: kanału kablowego poziomego i opcjonalnie pionowego oraz opcjonalnie panelu dolnego. Dodatkowe elementy 9

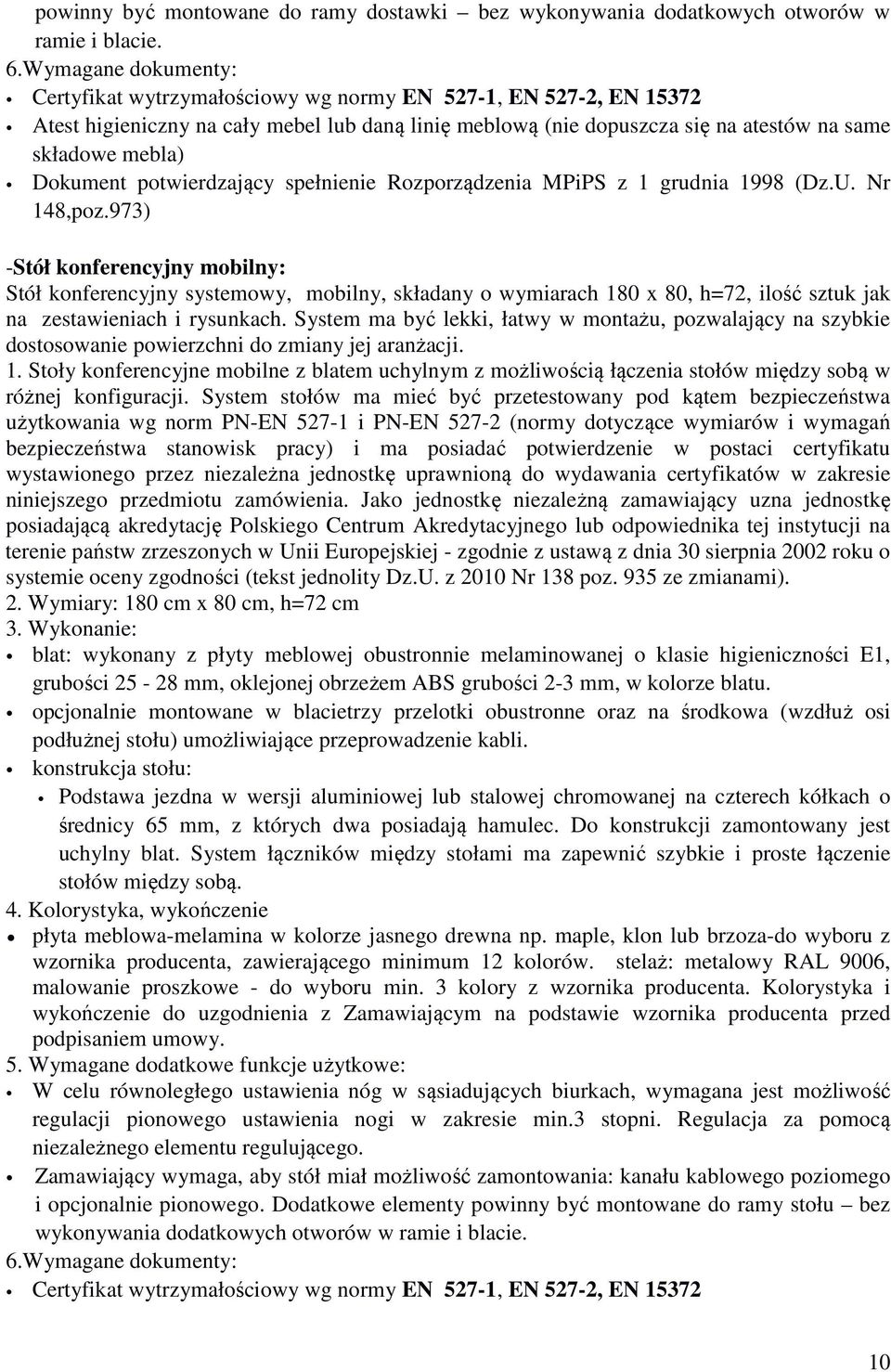

10 powinny być montowane do ramy dostawki bez wykonywania dodatkowych otworów w ramie i blacie. 6.Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, EN Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) -Stół konferencyjny mobilny: Stół konferencyjny systemowy, mobilny, składany o wymiarach 180 x 80, h=72, ilość sztuk jak na zestawieniach i rysunkach. System ma być lekki, łatwy w montażu, pozwalający na szybkie dostosowanie powierzchni do zmiany jej aranżacji. 1. Stoły konferencyjne mobilne z blatem uchylnym z możliwością łączenia stołów między sobą w różnej konfiguracji. System stołów ma mieć być przetestowany pod kątem bezpieczeństwa użytkowania wg norm PN-EN i PN-EN (normy dotyczące wymiarów i wymagań bezpieczeństwa stanowisk pracy) i ma posiadać potwierdzenie w postaci certyfikatu wystawionego przez niezależna jednostkę uprawnioną do wydawania certyfikatów w zakresie niniejszego przedmiotu zamówienia. Jako jednostkę niezależną zamawiający uzna jednostkę posiadającą akredytację Polskiego Centrum Akredytacyjnego lub odpowiednika tej instytucji na terenie państw zrzeszonych w Unii Europejskiej - zgodnie z ustawą z dnia 30 sierpnia 2002 roku o systemie oceny zgodności (tekst jednolity Dz.U. z 2010 Nr 138 poz. 935 ze zmianami). 2. Wymiary: 180 cm x 80 cm, h=72 cm 3. Wykonanie: blat: wykonany z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. opcjonalnie montowane w blacietrzy przelotki obustronne oraz na środkowa (wzdłuż osi podłużnej stołu) umożliwiające przeprowadzenie kabli. konstrukcja stołu: Podstawa jezdna w wersji aluminiowej lub stalowej chromowanej na czterech kółkach o średnicy 65 mm, z których dwa posiadają hamulec. Do konstrukcji zamontowany jest uchylny blat. System łączników między stołami ma zapewnić szybkie i proste łączenie stołów między sobą. 4. Kolorystyka, wykończenie płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru z wzornika producenta, zawierającego minimum 12 kolorów. stelaż: metalowy RAL 9006, malowanie proszkowe - do wyboru min. 3 kolory z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy. 5. Wymagane dodatkowe funkcje użytkowe: W celu równoległego ustawienia nóg w sąsiadujących biurkach, wymagana jest możliwość regulacji pionowego ustawienia nogi w zakresie min.3 stopni. Regulacja za pomocą niezależnego elementu regulującego. Zamawiający wymaga, aby stół miał możliwość zamontowania: kanału kablowego poziomego i opcjonalnie pionowego. Dodatkowe elementy powinny być montowane do ramy stołu bez wykonywania dodatkowych otworów w ramie i blacie. 6.Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, EN

11 Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) Dokument potwierdzający spełnienie Rozporządzenia MPiPS z 1 grudnia 1998 (Dz.U. Nr 148,poz.973) W.M.c.-wyposażenie-meble-kontenery i szafki ruchome: -Kontener mobilny podbiurkowy 1. Szafy mają być w formie kontenerów systemowych chowanych pod biurko. Mają stanowić uzupełnienie systemów biurek, stołów i szaf. System kontenerów ma posiadać certyfikat zgodności z normami dotyczącymi jakości mebli biurowych: PNEN (norma dla mebli do przechowywania, wymagania bezpieczeństwa) wystawione przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Kolorystyka i użyte materiały maja być spójne z kolorystyką i materiałami użytymi do produkcji zarówno biurek i stołów jak i szaf. Kontenery mają być wykonane w technologii zapewniającej długoletnią trwałość w warunkach intensywnej eksploatacji w obiektach użyteczności publicznej montowane w całości na linii produkcyjnej w fabryce. 2. Wymiary: (dł.szer.wys.40x45x64 cm,40x57x64 cm)wg danych w zestawieniach i na rysunkach 3. Wykonanie: Kontener dostawiony do biurka powinien być wykonany z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1. Widoczne krawędzie oklejone obrzeżem ABS 2-3 mm, pozostałe krawędzie, oklejone obrzeżem min. 0,5mm obrzeże dobrane pod kolor płyty. Korpus, plecy, front oraz wieniec dolny i górny wykonane z płyty grubości min.18 mm przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Kontenerposiada od 1do4 szuflad (w zależności od typu)w tym jedną jako piórnik lub kontener z szufladą o h=14cm i szafką na segregatory z drzwiami(lewymi lub prawymi w zależności od typu) Piórnik wykonany z tworzywa sztucznego, a szuflad o wkładach metalowych o dopuszczalnym obciążeniu min. 20 kg. Prowadnice kulkowe zapewniające wysuw szuflad min. 80%. Wytrzymałość prowadnic min. 50 tys. cykli. Ze względów bezpieczeństwa użytkowników (zabezpieczenie kolan) uchwyty mają byćzlicowane (ukryte we frontach szuflad) lub funkcję uchwytu ma pełnić min. 15 mm szczelina pomiędzy frontem szuflad a korpusem pozwalająca swobodnie włożyć palce rąk i wysunąć szuflady. Front szuflady powinien nachodzić na top kontenera. Szuflada powinna mieć fabryczne otwory do ewentualnego zamontowania separatorów. Zamek centralny z dwoma kluczami łamanymi, zamykający jednocześnie wszystkie szuflady kontenera. Kontener ma mieć możliwość wysunięcia na raz tylko jednej szuflady metalowej. W celu zachowania większej wytrzymałości kontenera, 4 kółka muszą być mocowane jednocześnie do boku i wieńca dolnego. Max. średnica kółek fi 40mm, Dwa przednie kółka mają mieć hamulec jazdy Korpus kontenera klejony, montowany w fabryce producenta w celu zwiększenia wytrzymałości mebla 4. Kolorystyka, wykończenie płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy 5. Wymagane dodatkowe funkcje użytkowe: Szuflady z cichym domykiem System klucza matki Możliwość wymiany samej wkładki zamka 11

12 6.Wymagane dokumenty: Atest wytrzymałościowy prowadnic wg normy EN15338 Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) W.M.s.-wyposażenie-meble-szafki, szafy, komody, nadstawki: -Szafy aktowe, ubraniowe, szafki, szafki podokienne, nadstawki z drzwiami szklanymi 1. Szafy mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Szafy mają posiadać certyfikat zgodności z normą dotyczącą jakości mebli biurowych: PN-EN (norma dla mebli do przechowywania, wymagania bezpieczeństwa) wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ze względu na jakość, wytrzymałość i powtarzalność szafy mają być klejone i ściskane na prasie w procesie technologicznym w fabryce i w całości transportowane do miejsca użytkowania. 2. Wymiary różne wg. danych w zestawieniach i na rysunkach 3. Wykonanie: Szafa powinna być wykonana z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. Korpus, front i top mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Dla pleców, Zamawiający dopuszcza płytę grubości min. 12mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Wysokość w świetle między półkami (min 34cm)uwzględniając wstawianie segregatorów-ilość poziomów na segregatory dostosowana do wysokości szafy Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji ułożenia w zakresie co najmniej +/- 64mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Szafa ma być wyposażona w zawiasy z wbudowanym tłumikiem, aby zapewnić ich ciche zamykanie min. 4 zawiasy na skrzydło drzwi. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 112mm, mocowany na 2 śrubach. Zamek baskwilowy z dwoma kluczami łamanymi. Szafa na stelażu spawanym (nie dopuszcza się stelaża skręcanego): stalowym (malowanym proszkowo) wykonanym z profilu zamkniętego o przekroju min. 40x20 mm. lub na nóżkach (nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm) Stelaż wyposażony w metalowy regulator służący do poziomowania szafy od wewnątrz w zakresie min.15 mm. szafa ubraniowa -wieszak systemowy, suwany, wewnątrz dodatkowe półki wys. 20cm (półka górna i dolna) w przypadku drzwi przeszklonych szkło satynowe klejone do ramki aluminiowej (ramka niewidoczna) Uwaga: w przypadku mocowania nadstawki na szafę i uzyskania tym samym wysokości całej szafy z nadstawką więcej 250 cm, wykonawca musi przykręcić nadstawkę trwale do szafy, a następnie całość dodatkowo przymocować do ściany tak, aby zabezpieczyć szafę przed 12

13 przypadkowym przechyleniem i tym samym jej upadkiem na użytkownika. Sposób zabezpieczenia zamawiający pozostawia wykonawcy do rozwiązania. 4. Kolorystyka, wykończenie płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru min. 12 kolorów z wzornika producenta. stelaż: metalowy RAL 9006, malowanie proszkowe - do wyboru min. 3 kolory z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy 5. Wymagane dodatkowe funkcje użytkowe: System klucza matki Możliwość wymiany samej wkładki zamka 6.Wymagane dokumenty: Atest wytrzymałościowy prowadnic wg normy EN15338 Certyfikat wytrzymałościowy wg normy EN , Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla) W.M.d.-wyposażenie-meble drobne- kosze na śmieci, wieszaki, tablice informacyjne itp: -W. M.d.01/-W. M.d.02-panel ścienny (odbojnica) krótki/długi 2. Wymiary różne wg. danych w zestawieniach i na rysunkach(wymiar zależny do pomieszczenia) panel ścienny (odbojnica) krótki-20x2,8x (ok. 210cm - wymiar zmienny zalezny od pomieszczenia) panel ścienny (odbojnica) długi-20x2,8x (ok. 500cm - wymiar zmienny zalezny od pomieszczenia) 3. Wykonanie: płyta meblowa mocowana na dystansie, mocowana do ściany na uchwytach niewidocznych, chowanych Wykończenie-melamina w kolorze jasnego drewna np. maple, klon, brzoza ( w kolorze mebli), panel oklejony obrzeżem ABS grubości 2-3 mm, w kolorze panela. -W. M.d.03-kosz na śmieci (wg. zamieszczonych schematów) -W. M.d.03a- kosz na śmieci z pokrywą, otwierany pedałem, wykończenie biały połysk (wg. zamieszczonych schematów) -W. M.d.04-tablica organizacyjna z elementami zawieszanymi montowana na panelu ściennym magnetyczna tablica organizacyjna, wkład płaski biała rama aluminiowa powierzchnia suchościeralna -W. M.d.05- donica(wg. zamieszczonych schematów) okragła, z tworzywa sztucznego ze zmienną średnicą, biała, szerokość. góry= 35cm h~60cm -W. M.d.06- metalowy wieszak na ubrania, stojący(wg. zamieszczonych schematów) -W. M.d.07- ścianka przysłaniająca stoły w sali konferencyjnej(wg. zamieszczonych schematów) 1. Wymiary(wg załączonych rysunków i zestawienia) h=90cm, l= cm powinna być wykonana z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty. płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy 13

14 dodatkowo płyta z motywem graficznym przeznaczonym do stosowania w identyfikacji wizualnej Administracji Podatkowej -W. M.d.08-ścianka prasowa ze znakiem graficznym AP dł 300cm x wys.250cm(wg. zamieszczonych schematów) MEBLE DO POMIESZCZEŃ SOCJALNYCH W.S.b/W.S.s-Szafki kuchenne, blaty -szafka kuchenna 80x30 cm,100x30cm wisząca z półkami powinna być wykonana z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty, drzwiczki dwuskrzydłowe lewe, prawe z uchwytami Korpus, front i top mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Dla pleców, Zamawiający dopuszcza płytę grubości min. 12mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafki. Półki wykonane z płytygrubości min. 18 mm z możliwością regulacji ułożenia w zakresie co najmniej +/- 64mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, półka oklejona z każdej strony. montaż na zawiesiach systemowych,połączenia na łączniki systemowe Kolorystyka, wykończenie -płyta meblowa-melamina w kolorze jasnego drewna np. maple, klon lub brzoza-do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy -szafka kuchenna 80x60cm,100x60cm/szafka kuchenna 80x60cm zlewozmywakowa powinna być wykonana z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, obrzeże ABS dobrane pod kolor płyty, drzwiczki dwuskrzydłowe lewe, prawe z uchwytami Korpus, front i top mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Dla pleców, Zamawiający dopuszcza płytę grubości min. 12mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafki. montaż na cokole z płyty meblowej melaminowanej gr. 25 mm, połączenia na łączniki systemowe Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji ułożenia w zakresie co najmniej +/- 64mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, półka oklejona z każdej strony. MEBLE GABINETOWE/SEKRETARIAT: W.G.b-wyposażenie-meble-biurka, stoły, blaty: - biurko z kontenerem, biurko, lady, stół kawowy Biurko z kontenerem, biurko, lady, stoły kawowe (o zmiennych wymiarach dostosowane do wielkości pomieszczeń - (dł.,szer.wys.) biurko-200x80x76 i 120x80x76cm,140x80x76,lada,stół kawowy 120x60x51cm) 1. Biurko systemowe tzn. ma mieć możliwość łączenia z innymi elementami z systemu biurek i stołów w różnej konfiguracji. System biurek ma mieć być przetestowany pod kątem 14

15 bezpieczeństwa użytkowania wg norm PN-EN i PN-EN (normy dotyczące wymiarów i wymagań bezpieczeństwa stanowisk pracy) i ma posiadać potwierdzenie w postaci certyfikatu wystawionego przez niezależna jednostkę uprawnioną do wydawania certyfikatów w zakresie niniejszego przedmiotu zamówienia. Jako jednostkę niezależną zamawiający uzna jednostkę posiadającą akredytację Polskiego Centrum Akredytacyjnego lub odpowiednika tej instytucji na terenie państw zrzeszonych w Unii Europejskiej - zgodnie z ustawą z dnia 30 sierpnia 2002 roku o systemie oceny zgodności (tekst jednolity Dz.U. z 2010 Nr 138 poz. 935 ze zmianami). 2. Wymiary różne wg. danych w zestawieniach i na rysunkach 3. Wykonanie blat wykonany z płyty meblowej fornirowanej zamkniętoporowej o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. kanały kablowe: kanały kablowe poziome montowane są na ramie biurka. Kanały kablowe wykonane są z metalu lub tworzywa sztucznego w kolorze czarnym. W przypadku pojedynczych gniazd podłogowych zastosować pionowe kanały kablowe. opcjonalnie przelotka w biurkach obustronna(po stronie lewej i prawej)umożliwiająca przeprowadzenie kabli, opcjonalnie montowana w blacie biurka, w kolorze podstawy biurka konstrukcja biurka a)biurko prostokątne na 4 nogach- W.G.b (dostawki do biurek gabinetowych) Rama pod blatem mocowana do blatu za pomocą śrub wkręcanych w metalowe mufy. Rama metalowa o dopasowanej do szerokości biurka i głębokości pomiędzy. W celu zwiększenia komfortu użytkowania, rama powinna być przesunięta w stronę krawędzi przeciwległej do użytkownika i mocowanie powinno się rozpoczynać max. 150mm od krawędzi przeciwległej dla użytkownika.rama ma być wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm. Podstawa-4 nogi metalowe noga ma być wykonana z profilu zamkniętego o przekroju min. 30x70 mm. Noga powinna posiadać metalowe stopki chromowane pozwalające na regulację poziomu nie mniejszą niż 15mm, usytuowane w narożach blatu. Nogi wyposażone w stopki min. fi 25mm, pozwalające na regulację poziomu nie mniejszą niż 15mm. Nogi powinny być montowane do ramy na zasadzie metal-metal. dodatkowo kilka biurek wyposażonych w blendę szklaną zamontowaną na frontowej części, szkło grubości min. 8 mm, matowione, hartowane. Blenda mocowana do spodniej strony blatu na 2 łącznikach chromowanych,, wys mm. Rogi zaokrąglone. b) konstrukcja mieszana- W.G.b (2 nogi metalowe prawe, z drugiej strony rama oparta na szafce meblowej z szufladami 80x80cm) stelaż biurka metalowy, malowany proszkowo. Stelaż ma być złożony z 2 mostów, połączonych metalowymibelkami znajdującymi się równolegle pod blatem. Na most mają składać się 2 nogi zespawane w kształcie odwróconej litery U. Rama ma być wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm. podstawa-2 nogi metalowe prawe z drugiej strony rama oparta na szafce meblowej z szufladami 80x80cm, 2 nogi metalowe mają być wykonane z profilu zamkniętego o przekroju min. 30x70 mm. Noga powinna posiadać metalowe stopki chromowane pozwalające na regulację poziomu nie mniejszą niż 15mm Zintegrowany kontener o 3 szufladach metalowych z wysuwem 100% i schowanym piórnikiem w górnej szufladzie. Korpus, fronty szuflad, wieniec dolny, oraz plecy nakładane wykonane z płyty wiórowej fornirowanej zamkniętoporowo grubości min. 18 mm. Szuflady o wkładach metalowych, muszą posiadać wpuszczane uchwyty, zamontowane poziomo na górnym krańcu czoła szuflady. Zamek zapobiegający wysuwu więcej niż jednej 15

16 szuflady naraz z dwoma kluczami łamanymi. Kontener powinien być na stelażu metalowym, spawanym wykonany z elementów o profilu prostokątnym min. 40x15mm. Wzdłużne elementy stelaża licowane z bokami kontenera, w miejscach licowania stelaża z bokiem kontenera stelaż zaślepiony elementami w kolorze chrom. Kontener z 4 stopkami chromowanymi min. fi 60mm, umożliwiające poziomowanie w zakresie nie mniejszym niż 15 mm. Wymiary kontenera: wysokość 60cm, głębokość 80 mm, szerokość 800 mm. Kontener na szerokości nie powinien wystawać więcej niż max. 40 cm poza obrys blatu. c) konstrukcja mieszana- W.G.b biurko 120x80 h=76cm z kontenerem wysokim w miejscu jednej z nóg-wykończenie i kolorystyka analogicznie jak opisie biurek gabinetowych (wg. zamieszczonych schematów) 4. Kolorystyka, wykończenie płyta meblowa-fornir naturalny drewno dąb lub orzech, o wybawieniu średniociemnym-do wyboru min. 12 kolorów z wzornika producenta. stelaż metalowy RAL 9006, malowanie proszkowe - do wyboru min. 3 kolory z wzornika producenta. Kolorystyka i wykończenie do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed podpisaniem umowy. 6.Wymagane dokumenty: Certyfikat wytrzymałościowy wg normy EN 527-1, EN 527-2, EN 527-3, EN Atest higieniczny na cały mebel lub daną linię meblową (nie dopuszcza się na atestów na same składowe mebla). -W.M.b stół kawowy-(wg. zamieszczonych schematów)-profil nóg dopasować do profilu nóg sofy w sekretariacie -W.G.b lada recepcyjna-(wg. zamieszczonych schematów) W.G.k-wyposażenie-meble-krzesła, krzesła obrotowe, fotele, siedziska, kanapy: -W.G.k. 01-fotel obrotowy menadżerski z regulowanymi podłokietnikami 1. Wymiary gabarytowe Szerokość oparcia zróżnicowana od do mm, oparcie zwężające się ku górze, Szerokość siedziska mm, Średnica podstawy Ø mm, Regulacja wysokości siedziska od poziomu min. 425 mm w zakresie min mm Wysokość całkowita liczona do krańca zagłówka przy najniższym położeniu siedziska min. 965 mm, Głębokość siedziska: mm, 2. Wykonanie: Siedzisko i oparcie w całości tapicerowane tkaniną, Na oparciu, zamontowane elastyczne pasy biegnące w poprzek oparcia pod tapicerką, znacznie poprawiające komfort siedzenia. Oparcie o szkielecie werzalitowym, Podłokietniki regulowane na wysokość z nakładkami Siedzisko z pianki wylewanej zaokrąglone z części frontowej Zamawiający nie dopuszcza zastosowania pianki ciętej. 16

17 Szkielet siedziska na bazie formatki sklejkowej o grubości min. 11 mm. Mechanizm regulacji głębokości siedziska oraz podparcia lędźwi regulowany w dwóch płaszczyznach Możliwość tapicerowania profili bocznych drugim kolorem tapicerki w obrębie jednego jej rodzaju Podstawę pięcioramienną, aluminiową polerowaną z plastikowymi nakładkami ochronnymi. Oparcie z mechanizmem anti schock zapobiegającym uderzeniu oparcia w plecy. Siedzisko z wychyłem ok. 10 stopni dzięki mechanizmowi synchronicznemu. Krzesła musi posiadać kółka min. fi 60 mm do miękkich powierzchni. 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: wierzchnia warstwa: 100% winyl, podkład: 100% poliester Hi-Loft Gramatura: min. 600 g/m 2 4. Kolorystyka: tapicerka -kolor tapicerki wg. próbnika NCS- profil boczny siedziska i oparcia kolor S6005- R80B, siedzisko i oparcie kolor S3050R90B- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) 5.Wymagane dokumenty: Atest wytrzymałościowy zgodnie z EN: , , 1022 atest na trudnopalność tapicerki, zgodnie z normą dotyczącą trudnopalności tkanin tapicerskich Certyfikat zgodności z normą PN-EN 13761(dotyczącą wymagań i bezpieczeństwa)wystawiony przez niezależną jednostkę uprawnioną do certyfikacji z akredytacją Polskiego Centrum Akredytacji (lub równoważnej instytucji) -W.G.k. 02-fotel obrotowy pracowniczy na kółkach z podłokietnikami 1. Wymiary gabarytowe Szerokość siedziska mm Głębokość siedziska mm Szerokość oparcia mm Wysokość siedziska regulowana od poziomu min. 470, z regulacją min. 130 mm Wysokość całkowita liczona do krańca oparcia przy położeniu siedziska na najniższym poziomie min. 970 Średnica pięcioramiennej podstawy Ø mm Regulacja wysokości podłokietników w zakresie min mm, liczona od poziomu siedziska, Szerokość krzesła z podłokietnikami mm 2. Wykonanie-krzesło obrotowe musi posiadać: Siedzisko i oparcie w całości tapicerowane tkaniną, Oparcie schodzące poniżej poziomu siedziska, Szkielet siedziska wykonany ze sklejki bukowej grubości min. 10 mm, obłożony formatką gąbki o grubości mm. Szkielet oparcia wykonany ze sklejki bukowej grubości min. 12 mm. 17

18 Podłokietniki z nakładkami PU z regulacją kąta odchylenia nakładki w 3 pozycjach i regulacją wysokości (korpus metalowy chromowany lub malowany proszkowo, głowica podłokietnika poliamidowa wzmacniana włóknem szklanym, nakładka czarna poliuretanowa). Podstawa pięcioramienna, aluminiowa polerowana, wykonana z jednego elementu. Poduszka siedziska zaokrąglona. Podnośnik gazowy z płynną regulację wysokości z tworzywową osłoną. Regulację siły odchylania siedziska Mechanizm synchroniczny, pozwalający na synchroniczne odchylanie oparcia i siedziska w zakresie: min. 14 stopni siedzisko, min. 26 stopni oparcie Możliwość dodatkowego pochylenia siedziska do przodu (min. -2,5 ) Oparcie z regulacją odchylania, z 6 pozycjami blokowania, z mechanizmem anti-shock zapobiegającym uderzeniu oparcia w plecy Regulowaną wysokość oparcia w zakresie min mm Regulowaną głębokość siedziska w zakresie min mm Regulację lędźwi w zakresie min. 10mm Kółka fi min. 60 mm przystosowane do miękkich lub twardych powierzchni w zależności od podłoża 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: wierzchnia warstwa: 100% winyl, podkład: 100% poliester Hi-Loft Gramatura: min. 600 g/m 2 4. Kolorystyka:- tapicerka-kolor tapicerki wg. próbnika NCS- kolor S3050R90B; do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) 5. Wymagane dokumenty: Atest wytrzymałościowy zgodnie z EN: , , 1022 atest na trudnopalność tapicerki, zgodnie z normą dotyczącą trudnopalności tkanin tapicerkich Certyfikat zgodności z normą PN-EN 13761(dotyczącą wymagań i bezpieczeństwa)wystawiony przez niezależną jednostkę uprawnioną do certyfikacji z akredytacją Polskiego Centrum Akredytacji (lub równoważnej instytucji) -W.G.k. 03-krzesło dla klienta bez podłokietników 1. Wymiary gabarytowe Szerokość oparcia mm. Szerokość siedziska mm. Wysokość całkowita mm. Głębokość siedziska mm. Wysokość siedziska mm. Głębokość podstawy mm. 2. Wykonanie: Drewniane siedzisko oraz oparcie wykonane z jednej formatki sklejki bukowej, grubości mm. 18

19 Kubełek siedziska łączony z ramą tylko pod siedziskiem, dzięki specjalnym dystansom plastikowym. Pod siedziskiem poduszkę sztaplującą, zapobiegającą uszkodzeniu krzesła w czasie sztaplowania. W całości tapicerowane siedzisko i oparcie. Stelaż wykonany z rur stalowych fi mm, chromowanych. Stopki do powierzchni miękkich. Możliwość tapicerowania profili bocznych drugim kolorem tapicerki w obrębie jednego jej rodzaju 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: wierzchnia warstwa: 100% winyl, podkład: 100% poliester Hi-Loft Gramatura: min. 600 g/m 2 4. Kolorystyka tapicerka -kolor tapicerki wg. próbnika NCS- profil boczny siedziska i oparcia kolor S6005-R80B, siedzisko i oparcie kolor S3050R90B- do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) 5.Wymagane dokumenty: Atest wytrzymałościowy zgodnie z EN: , , 1022 atest na trudnopalność tapicerki, zgodnie z normą dotyczącą trudnopalności tkanin tapicerskich Certyfikat zgodności z normą PN-EN 13761(dotyczącą wymagań i bezpieczeństwa)wystawiony przez niezależną jednostkę uprawnioną do certyfikacji z akredytacją Polskiego Centrum Akredytacji (lub równoważnej instytucji) -W.G.k. 04-sofa 1. Wymiary gabarytowe Wysokość całkowita liczona do krańca oparcia mm Siedzisko na wysokości mm Całkowita głębokość gabarytowa mm szerokość gabarytowa mm 2. Wykonanie: w całości tapicerowane oparcie i siedzisko z bokami na bazie konstrukcji nośnej z drewna i płyt wiórowych obitych pianką podstawa-płaskownik wykonany ze stali chromowanej lub ze stali zwykłej malowane proszkowo, 3.Wymagania dotyczące tkaniny tapicerskiej: Ścieralność : min cykli Martindala, Niepalność : wg EN , EN , Skład: 100% poliester lub powłoka 100% winyl, podkład poliester Gramatura: min. 360 g/m 2 4. Kolorystyka: 19

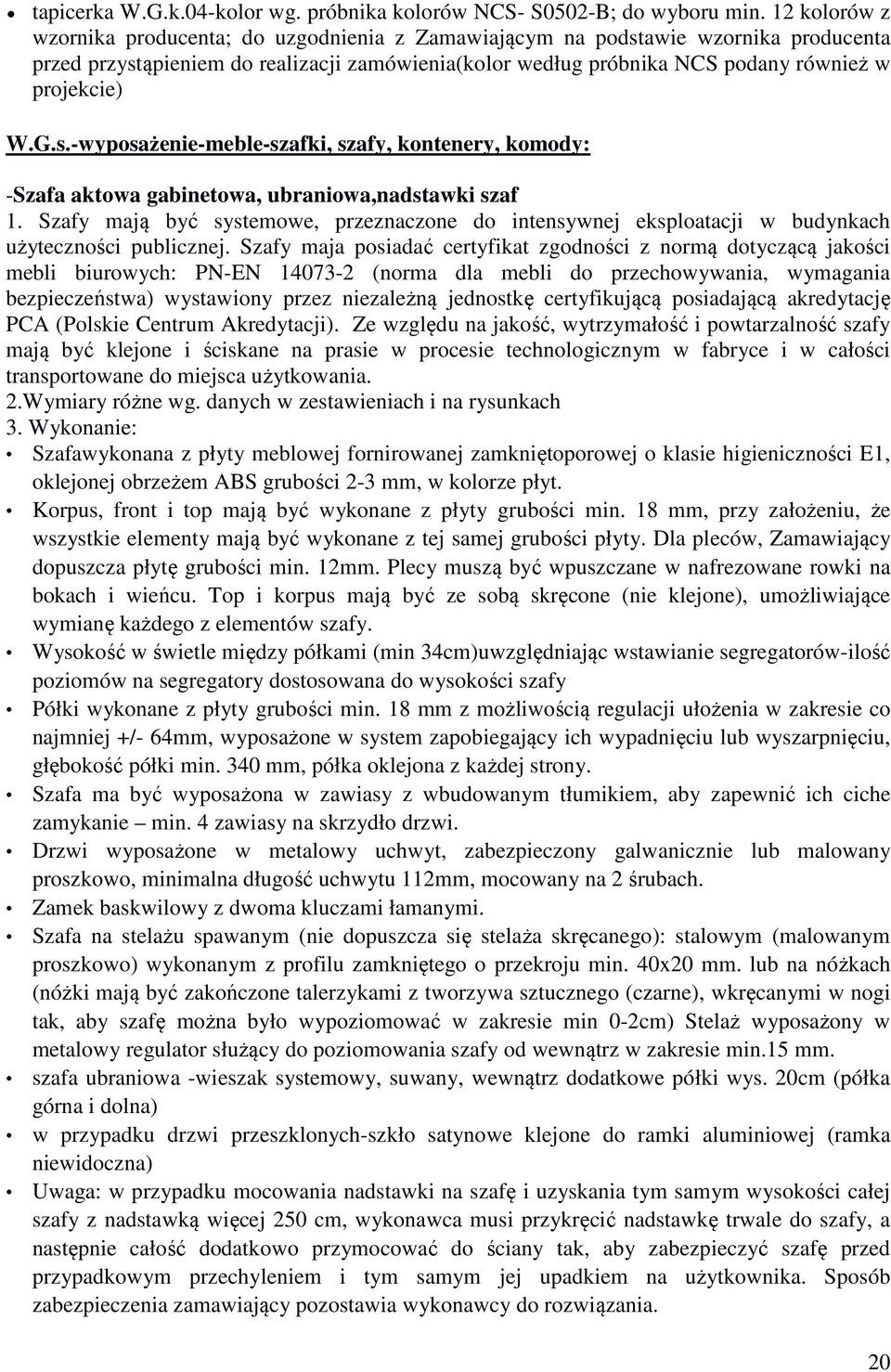

20 tapicerka W.G.k.04-kolor wg. próbnika kolorów NCS- S0502-B; do wyboru min. 12 kolorów z wzornika producenta; do uzgodnienia z Zamawiającym na podstawie wzornika producenta przed przystąpieniem do realizacji zamówienia(kolor według próbnika NCS podany również w projekcie) W.G.s.-wyposażenie-meble-szafki, szafy, kontenery, komody: -Szafa aktowa gabinetowa, ubraniowa,nadstawki szaf 1. Szafy mają być systemowe, przeznaczone do intensywnej eksploatacji w budynkach użyteczności publicznej. Szafy maja posiadać certyfikat zgodności z normą dotyczącą jakości mebli biurowych: PN-EN (norma dla mebli do przechowywania, wymagania bezpieczeństwa) wystawiony przez niezależną jednostkę certyfikującą posiadającą akredytację PCA (Polskie Centrum Akredytacji). Ze względu na jakość, wytrzymałość i powtarzalność szafy mają być klejone i ściskane na prasie w procesie technologicznym w fabryce i w całości transportowane do miejsca użytkowania. 2.Wymiary różne wg. danych w zestawieniach i na rysunkach 3. Wykonanie: Szafawykonana z płyty meblowej fornirowanej zamkniętoporowej o klasie higieniczności E1, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze płyt. Korpus, front i top mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Dla pleców, Zamawiający dopuszcza płytę grubości min. 12mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Wysokość w świetle między półkami (min 34cm)uwzględniając wstawianie segregatorów-ilość poziomów na segregatory dostosowana do wysokości szafy Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji ułożenia w zakresie co najmniej +/- 64mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Szafa ma być wyposażona w zawiasy z wbudowanym tłumikiem, aby zapewnić ich ciche zamykanie min. 4 zawiasy na skrzydło drzwi. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 112mm, mocowany na 2 śrubach. Zamek baskwilowy z dwoma kluczami łamanymi. Szafa na stelażu spawanym (nie dopuszcza się stelaża skręcanego): stalowym (malowanym proszkowo) wykonanym z profilu zamkniętego o przekroju min. 40x20 mm. lub na nóżkach (nóżki mają być zakończone talerzykami z tworzywa sztucznego (czarne), wkręcanymi w nogi tak, aby szafę można było wypoziomować w zakresie min 0-2cm) Stelaż wyposażony w metalowy regulator służący do poziomowania szafy od wewnątrz w zakresie min.15 mm. szafa ubraniowa -wieszak systemowy, suwany, wewnątrz dodatkowe półki wys. 20cm (półka górna i dolna) w przypadku drzwi przeszklonych-szkło satynowe klejone do ramki aluminiowej (ramka niewidoczna) Uwaga: w przypadku mocowania nadstawki na szafę i uzyskania tym samym wysokości całej szafy z nadstawką więcej 250 cm, wykonawca musi przykręcić nadstawkę trwale do szafy, a następnie całość dodatkowo przymocować do ściany tak, aby zabezpieczyć szafę przed przypadkowym przechyleniem i tym samym jej upadkiem na użytkownika. Sposób zabezpieczenia zamawiający pozostawia wykonawcy do rozwiązania. 20
