1 Załącznik nr 1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Poniższy opis przedstawia minimalne wymagania dotyczące wyposażenia meblowego. Wszystkie oferowane i dostarczone elementy meblowe wraz z wyposażeniem muszą spełniać minimalne wymagania bezpieczeństwa i higieny pracy oraz ergonomii zawarte w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1998 roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz. U. z 1998 r., Nr 148, poz. 973). Meble powinny być wykonane z materiałów bezpiecznych, dopuszczonych do obrotu i stosowania, muszą być fabrycznie nowe, wolne od wad, pełnowartościowe, w pierwszym gatunku i nie noszące znamion użytkowania. Na etapie realizacji należy umożliwić weryfikację dostarczanych mebli i w przypadku stwierdzenia niezgodności, możliwe jest wstrzymanie całej dostawy wraz z nakazem natychmiastowej wymiany na koszt i odpowiedzialność Wykonawcy. Ewentualne wskazane nazwy produktów oraz ich producenci mają na celu jedynie przybliżyć wymagania, których nie można było opisać przy pomocy dostatecznie dokładnych i zrozumiałych określeń. Wszystkie zaproponowane rozwiązania muszą być systemowe, seryjnie produkowane nie dotyczy mebli wykonywanych pod zamówienie typu zabudowy kuchenne, wnękowe, lady recepcyjne itp. Pod pojęciem systemowe Zamawiający rozumie meble, które można łączyć ze sobą w różnych konfiguracjach oraz pozwalające w przyszłości na rozbudowę. Zamawiający wymaga, aby meble były możliwe do wykonania w minimum 12 kolorach dla płyty meblowej laminowanej. Zamawiający dokona wyboru kolorystyki przed dniem podpisania umowy. Zamawiający wymaga udzielenia na przedmiot zamówienia min. 36-miesięcznej gwarancji, chyba że w opisie przedmiotu zamówienia jest inny zapis. CZĘŚĆ I Meble systemowe do sal konferencyjnych dostawa i montaż

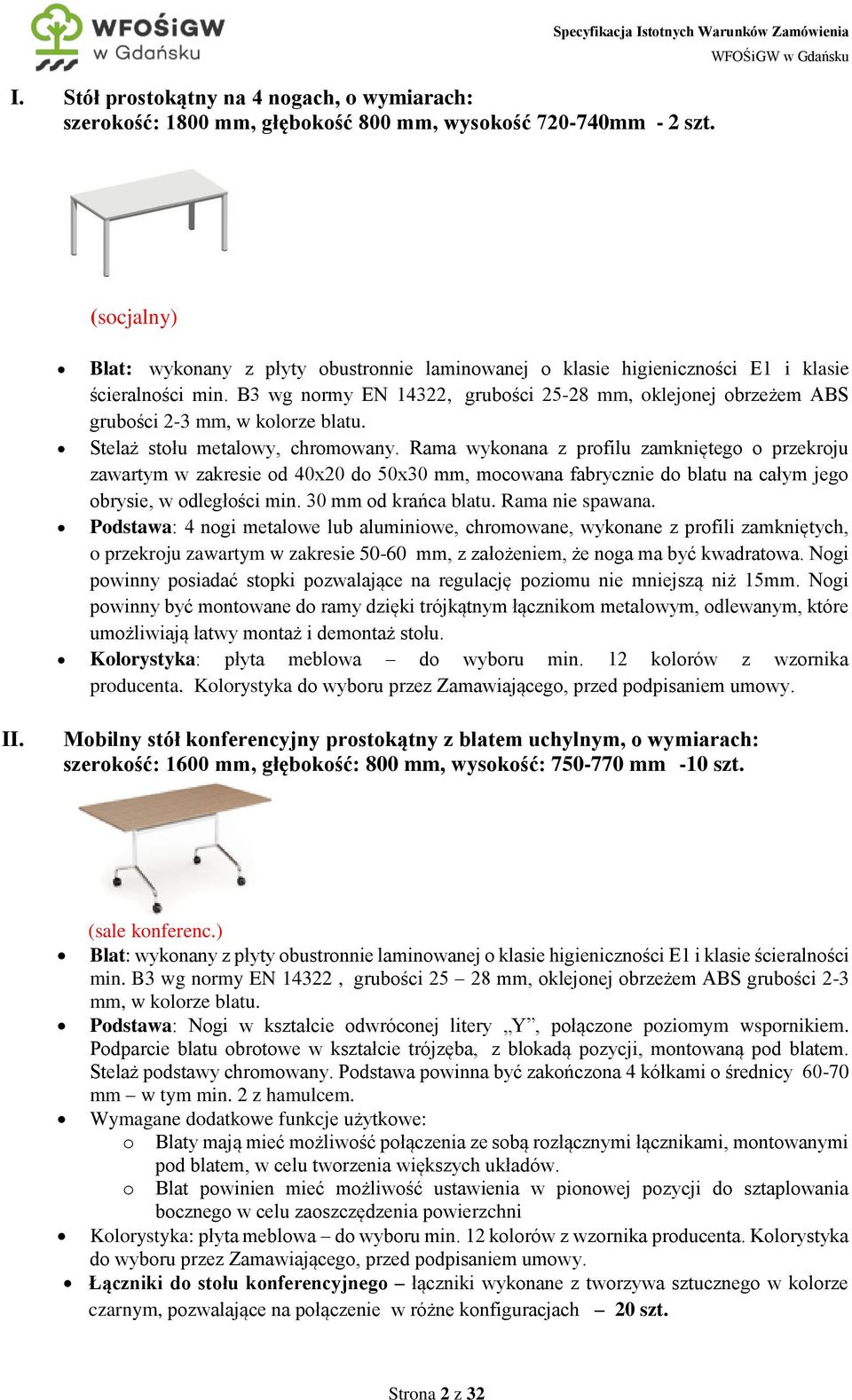

2 I. Stół prostokątny na 4 nogach, o wymiarach: szerokość: 1800 mm, głębokość 800 mm, wysokość mm - 2 szt. (socjalny) Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Stelaż stołu metalowy, chromowany. Rama wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm, mocowana fabrycznie do blatu na całym jego obrysie, w odległości min. 30 mm od krańca blatu. Rama nie spawana. Podstawa: 4 nogi metalowe lub aluminiowe, chromowane, wykonane z profili zamkniętych, o przekroju zawartym w zakresie mm, z założeniem, że noga ma być kwadratowa. Nogi powinny posiadać stopki pozwalające na regulację poziomu nie mniejszą niż 15mm. Nogi powinny być montowane do ramy dzięki trójkątnym łącznikom metalowym, odlewanym, które umożliwiają łatwy montaż i demontaż stołu. Kolorystyka: płyta meblowa do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. II. Mobilny stół konferencyjny prostokątny z blatem uchylnym, o wymiarach: szerokość: 1600 mm, głębokość: 800 mm, wysokość: mm -10 szt. (sale konferenc.) Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Podstawa: Nogi w kształcie odwróconej litery Y, połączone poziomym wspornikiem. Podparcie blatu obrotowe w kształcie trójzęba, z blokadą pozycji, montowaną pod blatem. Stelaż podstawy chromowany. Podstawa powinna być zakończona 4 kółkami o średnicy mm w tym min. 2 z hamulcem. Wymagane dodatkowe funkcje użytkowe: o Blaty mają mieć możliwość połączenia ze sobą rozłącznymi łącznikami, montowanymi pod blatem, w celu tworzenia większych układów. o Blat powinien mieć możliwość ustawienia w pionowej pozycji do sztaplowania bocznego w celu zaoszczędzenia powierzchni Kolorystyka: płyta meblowa do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Łączniki do stołu konferencyjnego łączniki wykonane z tworzywa sztucznego w kolorze czarnym, pozwalające na połączenie w różne konfiguracjach 20 szt. Strona 2 z 32

3 III. Blat- łącznik ¼ koła o promieniu 80 cm do mobilnego stołu konferencyjnego z blatem uchylnym - 4 szt. IV. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. Wymagane dodatkowe funkcje użytkowe: o Blaty-Łączniki mają mieć możliwość połączenia z krótszymi bokami blatów stołów konferencyjnych SK w sposób eliminujący konieczność zastosowania nogi podpierającej, zachowując jednocześnie odpowiednią sztywność i wytrzymałość zestawu. Kolorystyka: płyta meblowa do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Krzesło stacjonarne na ramie na 4 nogach bez podłokietników - 10 szt. (socjalny) Wymagane wymiary minimalne krzesła: szerokość siedziska równa szerokości oparcia 410 mm, wysokość siedziska 450 mm, wysokość krzesła 850 mm, głębność siedziska 420 mm, całkowita szerokość krzesła 490 mm, głębokość krzesła 560 mm. Dopuszczalne odchylenie od podanych wymiarów - 3 % Siedzisko i oparcie wykonane ze sklejki bukowej siedmiowarstwowej, gięto-klejonej o grubości nie mniejszej niż 10,5 mm. Siedzisko wraz z oparciem wykonane z jednej miski ze specjalnym podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Podcięcie o wymiarach głębokość 80 mm, wysokość 50 mm. Chromowana konstrukcja z rury fi 22x2 mm w kształcie odwróconej litery V zaopatrzona w nakładki i stopki sztaplujące. Wszystkie łączenia estetyczne. Krzesło wyposażone w odbojniki mocowane do rury, które zabezpieczają powierzchnię siedziska i oparcia przed zniszczeniem podczas składowania w stos. Miska siedziska połączona z ramą za pośrednictwem krążków montażowych wykonanych z sklejki bukowej grubości 12 mm. Wybarwienie sklejki będzie uzgodnione z zamawiającym po wyborze Dostawcy. Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Wymagane dodatkowe funkcje użytkowe: Wymagane sztaplowanie, minimum 10 sztuk w słupku. Strona 3 z 32

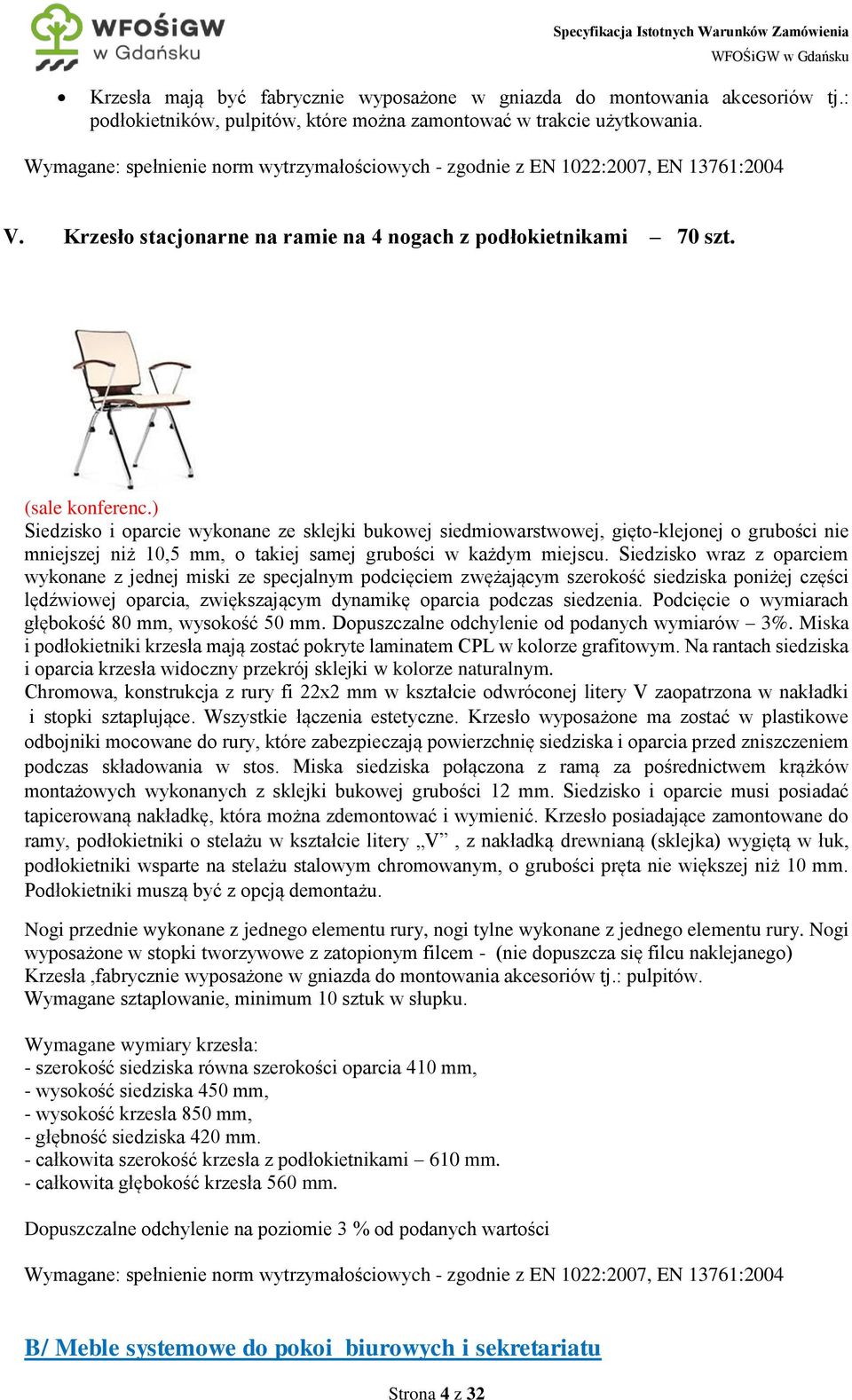

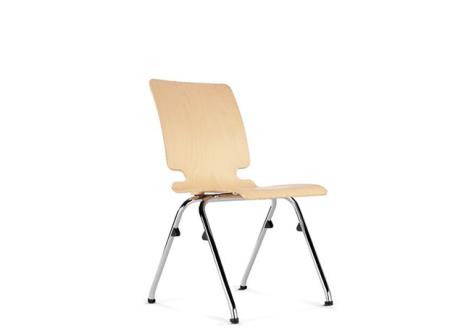

4 Krzesła mają być fabrycznie wyposażone w gniazda do montowania akcesoriów tj.: podłokietników, pulpitów, które można zamontować w trakcie użytkowania. Wymagane: spełnienie norm wytrzymałościowych - zgodnie z EN 1022:2007, EN 13761:2004 V. Krzesło stacjonarne na ramie na 4 nogach z podłokietnikami 70 szt. (sale konferenc.) Siedzisko i oparcie wykonane ze sklejki bukowej siedmiowarstwowej, gięto-klejonej o grubości nie mniejszej niż 10,5 mm, o takiej samej grubości w każdym miejscu. Siedzisko wraz z oparciem wykonane z jednej miski ze specjalnym podcięciem zwężającym szerokość siedziska poniżej części lędźwiowej oparcia, zwiększającym dynamikę oparcia podczas siedzenia. Podcięcie o wymiarach głębokość 80 mm, wysokość 50 mm. Dopuszczalne odchylenie od podanych wymiarów 3%. Miska i podłokietniki krzesła mają zostać pokryte laminatem CPL w kolorze grafitowym. Na rantach siedziska i oparcia krzesła widoczny przekrój sklejki w kolorze naturalnym. Chromowa, konstrukcja z rury fi 22x2 mm w kształcie odwróconej litery V zaopatrzona w nakładki i stopki sztaplujące. Wszystkie łączenia estetyczne. Krzesło wyposażone ma zostać w plastikowe odbojniki mocowane do rury, które zabezpieczają powierzchnię siedziska i oparcia przed zniszczeniem podczas składowania w stos. Miska siedziska połączona z ramą za pośrednictwem krążków montażowych wykonanych z sklejki bukowej grubości 12 mm. Siedzisko i oparcie musi posiadać tapicerowaną nakładkę, która można zdemontować i wymienić. Krzesło posiadające zamontowane do ramy, podłokietniki o stelażu w kształcie litery V, z nakładką drewnianą (sklejka) wygiętą w łuk, podłokietniki wsparte na stelażu stalowym chromowanym, o grubości pręta nie większej niż 10 mm. Podłokietniki muszą być z opcją demontażu. Nogi przednie wykonane z jednego elementu rury, nogi tylne wykonane z jednego elementu rury. Nogi wyposażone w stopki tworzywowe z zatopionym filcem - (nie dopuszcza się filcu naklejanego) Krzesła,fabrycznie wyposażone w gniazda do montowania akcesoriów tj.: pulpitów. Wymagane sztaplowanie, minimum 10 sztuk w słupku. Wymagane wymiary krzesła: - szerokość siedziska równa szerokości oparcia 410 mm, - wysokość siedziska 450 mm, - wysokość krzesła 850 mm, - głębność siedziska 420 mm. - całkowita szerokość krzesła z podłokietnikami 610 mm. - całkowita głębokość krzesła 560 mm. Dopuszczalne odchylenie na poziomie 3 % od podanych wartości Wymagane: spełnienie norm wytrzymałościowych - zgodnie z EN 1022:2007, EN 13761:2004 B/ Meble systemowe do pokoi biurowych i sekretariatu Strona 4 z 32

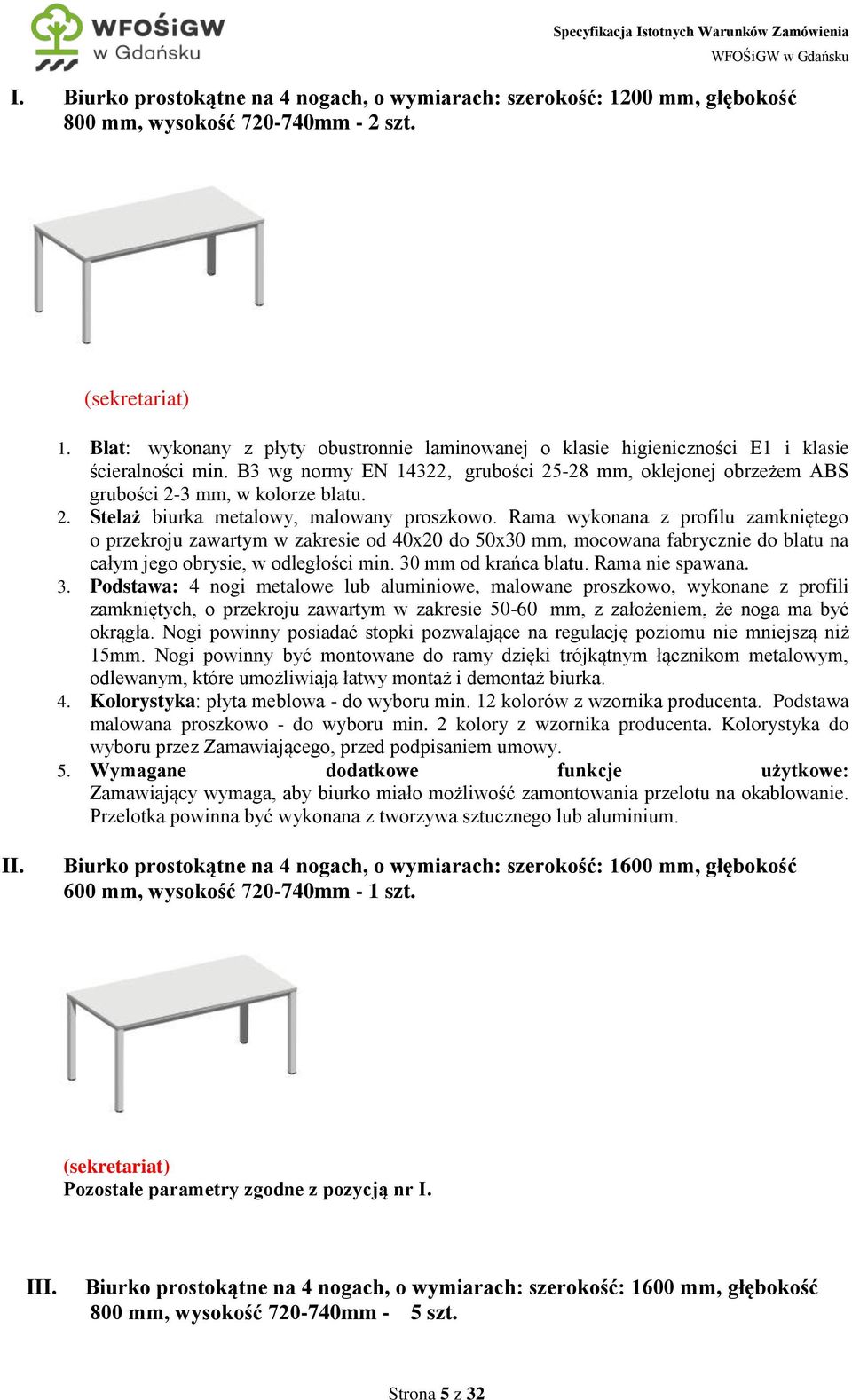

5 I. Biurko prostokątne na 4 nogach, o wymiarach: szerokość: 1200 mm, głębokość 800 mm, wysokość mm - 2 szt. (sekretariat) 1. Blat: wykonany z płyty obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm, w kolorze blatu. 2. Stelaż biurka metalowy, malowany proszkowo. Rama wykonana z profilu zamkniętego o przekroju zawartym w zakresie od 40x20 do 50x30 mm, mocowana fabrycznie do blatu na całym jego obrysie, w odległości min. 30 mm od krańca blatu. Rama nie spawana. 3. Podstawa: 4 nogi metalowe lub aluminiowe, malowane proszkowo, wykonane z profili zamkniętych, o przekroju zawartym w zakresie mm, z założeniem, że noga ma być okrągła. Nogi powinny posiadać stopki pozwalające na regulację poziomu nie mniejszą niż 15mm. Nogi powinny być montowane do ramy dzięki trójkątnym łącznikom metalowym, odlewanym, które umożliwiają łatwy montaż i demontaż biurka. 4. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Podstawa malowana proszkowo - do wyboru min. 2 kolory z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. 5. Wymagane dodatkowe funkcje użytkowe: Zamawiający wymaga, aby biurko miało możliwość zamontowania przelotu na okablowanie. Przelotka powinna być wykonana z tworzywa sztucznego lub aluminium. II. Biurko prostokątne na 4 nogach, o wymiarach: szerokość: 1600 mm, głębokość 600 mm, wysokość mm - 1 szt. (sekretariat) Pozostałe parametry zgodne z pozycją nr I. III. Biurko prostokątne na 4 nogach, o wymiarach: szerokość: 1600 mm, głębokość 800 mm, wysokość mm - 5 szt. Strona 5 z 32

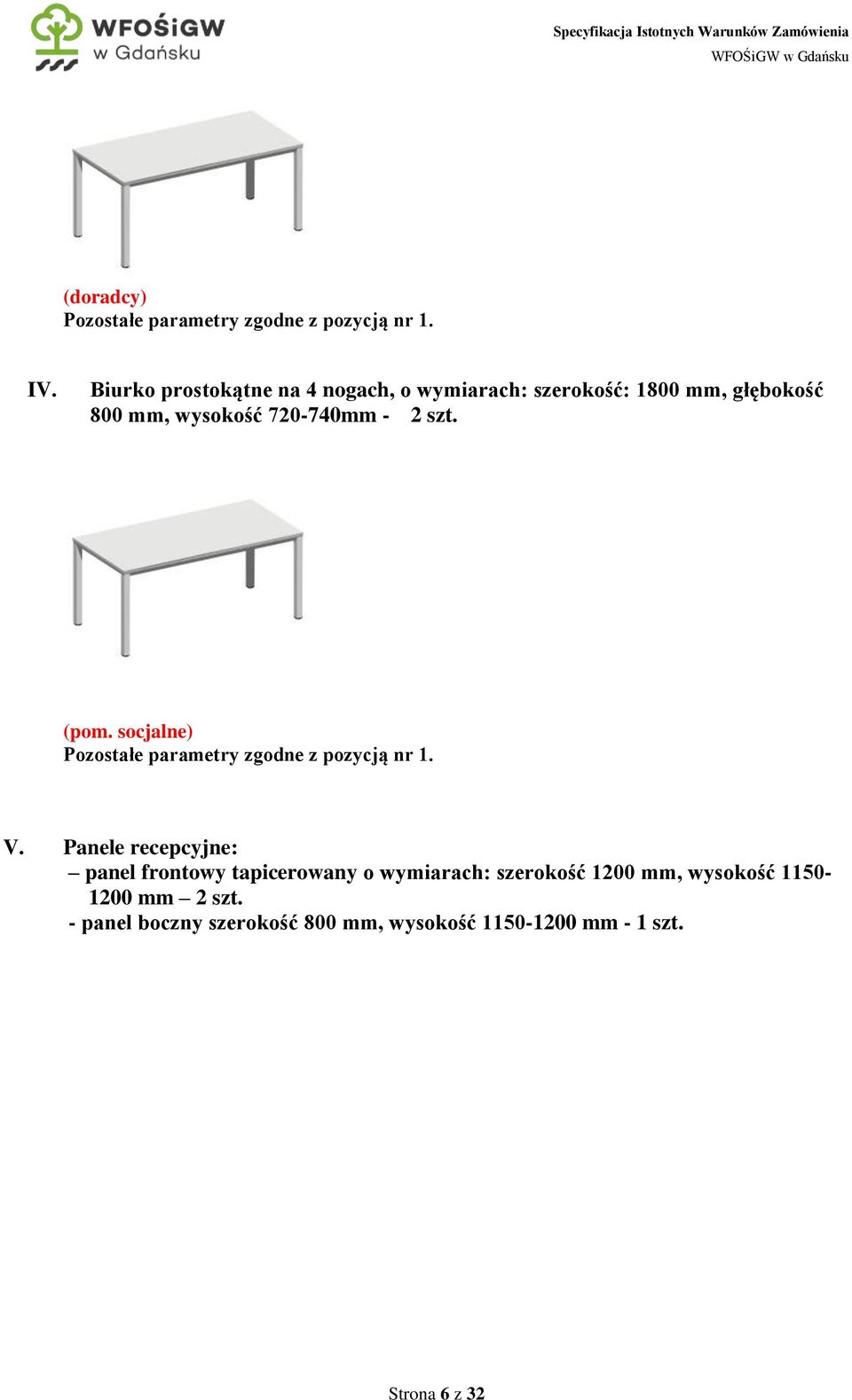

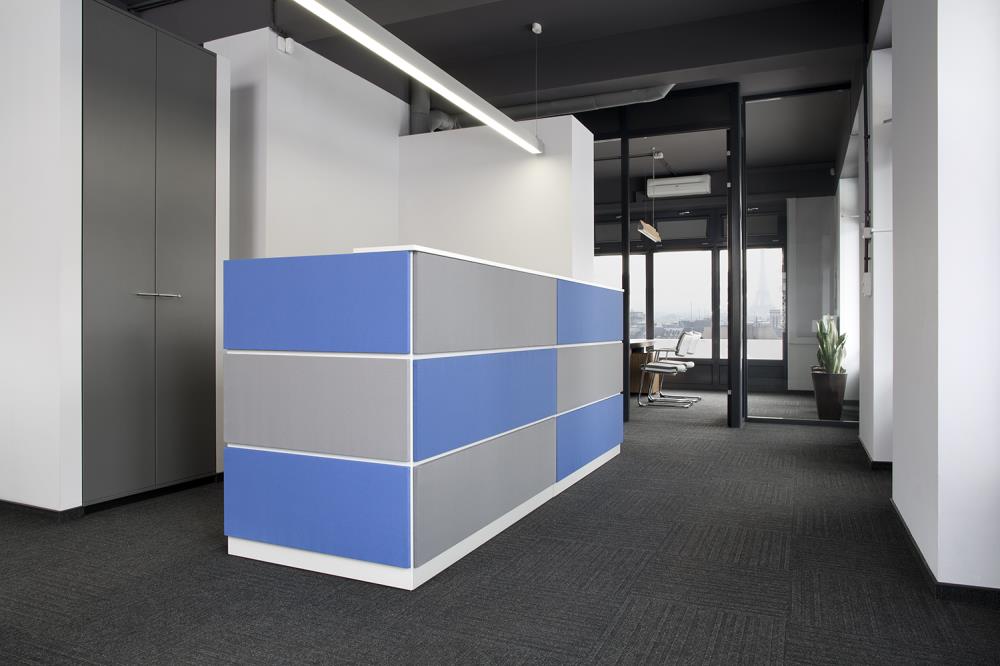

6 (doradcy) Pozostałe parametry zgodne z pozycją nr 1. IV. Biurko prostokątne na 4 nogach, o wymiarach: szerokość: 1800 mm, głębokość 800 mm, wysokość mm - 2 szt. (pom. socjalne) Pozostałe parametry zgodne z pozycją nr 1. V. Panele recepcyjne: panel frontowy tapicerowany o wymiarach: szerokość 1200 mm, wysokość mm 2 szt. - panel boczny szerokość 800 mm, wysokość mm - 1 szt. Strona 6 z 32

7 (sekretariat) Panele frontowe oraz boczne wykonane z płyty obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm. Od strony frontowej każdy panel powinien posiadać trzy nakładki tapicerowane grubości min. 18 mm z zachowaniem min. 15 mm, między sobą. Każda nakładka powinna być montowana za pomocą okuć szybko rozłącznych w celu łatwego montażu lub demontażu bez pomocy serwisanta. Dodatkowo panel frontowy powinien posiadać blat o głębokości mm. Panel frontowy z bocznym powinien łączyć się za pomocą złącz mimośrodkowych. Panele recepcyjne muszą pasować do biurek z pozycji nr 1, a łączenie panelu z biurkiem ma odbywać się za pomocą metalowych łączników od strony wewnętrznej poniżej blatu roboczego. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Panel tapicerowany tkaniną o parametrach nie gorszych niż: Skład: 100 % Poliester Gramatura: min. 250 g/m2 Ścieralność: min cykli Martindale VI. Panel dolny, montowany do biurka o szerokości 1600 mm. Wymiary panelu: szerokość dopasowana do szerokości biurka nie mniejsza niż 1400mm, wysokość mm 5 szt. (sekretariat + doradcy) Panel wykonany z płyty wiórowej laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, grubości min. 18mm, oklejony obrzeżem ABS w kolorze płyty. Strona 7 z 32

8 Panel montowany od spodniej strony biurka, na kątownikach metalowych, malowanych proszkowo na kolor aluminium. Panel powinien licować się z nogami biurka montowany w przestrzeni pomiędzy nimi. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. VII. Szafa z drzwiami przesuwnymi o wymiarach szerokość 1200 mm, głębokość mm, wysokość mm - 1 szt. (sekretariat) Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, obrzeże ABS dobrane pod kolor płyty. Korpus, front i półki mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości 25-28mm. Dla pleców, Zamawiający dopuszcza płytę grubości min. 12mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Półki z możliwością regulacji ułożenia w zakresie co najmniej +/- 32mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki min. 340 mm, półka oklejona z każdej strony. Szafa musi posiadać 2x min. 2 półki. Drzwi szafy z zamkiem wpuszczanym z dwoma kluczami łamanym. Prowadnice drzwi plastikowe lub aluminiowe - wpuszczane w nafrezowany rowek w wieńcu dolnym i górnym. Drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120 mm, mocowany na 2 śrubach. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: System klucza matki. VIII. Szafa z drzwiami płytowymi uchylnymi, o wymiarach: szerokość 800 mm, głębokość mm, wysokość mm (na 3 rzędy akt) - 4 szt. Strona 8 z 32

9 (doradcy) Budowa: Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, obrzeże ABS dobrane pod kolor płyty. Korpus, front, wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Dla pleców Zamawiający dopuszcza płytę grubości min. 12 mm. Plecy muszą być wpuszczane w nafrezowane boki i wieniec. Top i korpus mają być ze sobą skręcone w celu ułatwienia ewentualnej wymiany uszkodzonego elementu. Półka wykonana z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażona w system zapobiegający jej wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Szafa musi posiadać min. 1 półkę. Szafa ma być wyposażona w min. 2 zawiasy na skrzydło drzwi. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt zabezpieczony galwanicznie lub malowany proszkowo o minimalnym rozstawie 120mm, mocowany na 2 śrubach. Zamek jednopunktowy, z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm, wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. IX. Szafa z drzwiami płytowymi uchylnymi o wymiarach: szerokość 800 mm, głębokość mm, wysokość mm - 4 szt. (doradcy) Strona 9 z 32

10 Szafa powinna być wykonana z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, obrzeże ABS dobrane pod kolor płyty. Korpus, front i wieniec dolny mają być wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy mają być wykonane z tej samej grubości płyty. Dla pleców, Zamawiający dopuszcza płytę grubości min. 12mm. Plecy muszą być wpuszczane w nafrezowane rowki na bokach i wieńcu. Top i korpus mają być ze sobą skręcone (nie klejone), umożliwiające wymianę każdego z elementów szafy. Wieniec górny wykonany z płyty grubości 25-28mm. Półki wykonane z płyty grubości min. 18 mm z możliwością regulacji w 5 pozycjach, co min. 32 mm, wyposażone w system zapobiegający ich wypadnięciu lub wyszarpnięciu, głębokość półki mm, półka oklejona z każdej strony. Szafa musi posiadać min. 4 półki. Szafa ma być wyposażona w min. 4 zawiasy na skrzydło drzwi. Jedne drzwi wyposażone w listwę przymykową. Każde drzwi wyposażone w metalowy uchwyt, zabezpieczony galwanicznie lub malowany proszkowo, minimalna długość uchwytu 120mm, mocowany na 2 śrubach. Zamek baskwilowy, min. dwupunktowy z dwoma kluczami łamanymi. Szafa na cokole wysokości 55-75mm. Szafa wyposażona w stopki z możliwością regulacji poziomu od wewnątrz w zakresie minimum +15mm. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: System klucza matki Możliwość wymiany samej wkładki zamka X. Kontener mobilny o wymiarach: szerokość mm, głębokość mm, wysokość: mm 7 szt. (doradcy + sekretariat) Kontener powinien być wykonany z płyty wiórowej obustronnie laminowanej o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, obrzeże ABS dobrane pod kolor płyty. Korpus, plecy, front oraz wieniec dolny wykonane z płyty grubości min. 18 mm, przy założeniu, że wszystkie elementy muszą być wykonane z tej samej grubości płyty. Wieniec górny wykonany z płyty grubości min. 25 mm. Plecy muszą być nakładane na boki i wieniec lub wpuszczane w nafrezowane boki kontenera. Kontener powinien posiadać piórnik wykonany z tworzywa i 3 szuflady o wkładach plastikowych. Kontener ma mieć możliwość wysunięcia na raz tylko jednej szuflady. Na froncie każdej szuflady powinien znajdować się metalowy uchwyt o rozstawie min. 120 mm, mocowany na 2 śrubach. Top górny powinien nachodzić na szuflady i być licowany z ich frontem, wieniec dolny kontenera powinien być zasłonięty frontem szuflady. Front szuflad powinien być montowany do szuflady za pomocą złącza ułatwiającego ewentualną regulację. Strona 10 z 32

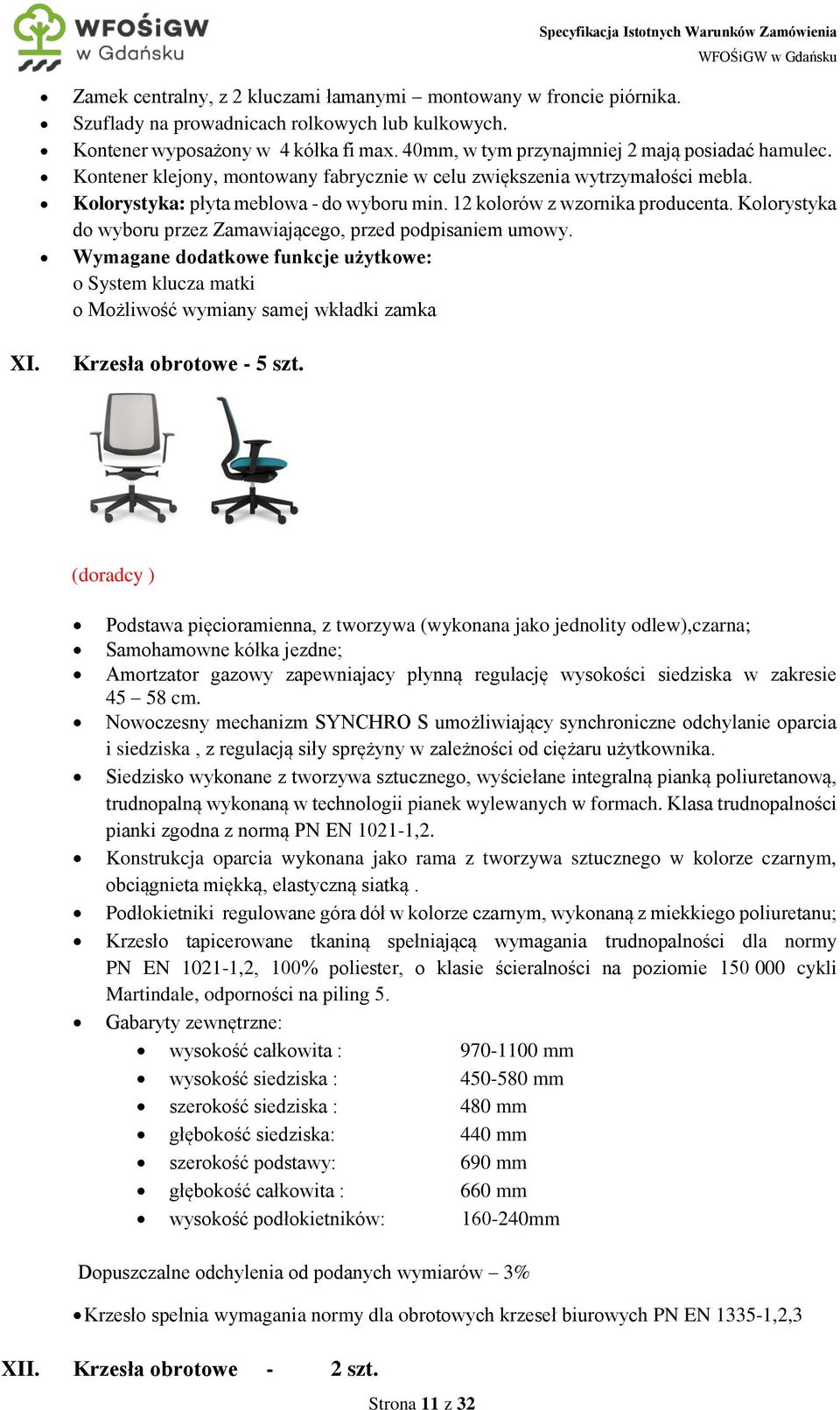

11 XI. Zamek centralny, z 2 kluczami łamanymi montowany w froncie piórnika. Szuflady na prowadnicach rolkowych lub kulkowych. Kontener wyposażony w 4 kółka fi max. 40mm, w tym przynajmniej 2 mają posiadać hamulec. Kontener klejony, montowany fabrycznie w celu zwiększenia wytrzymałości mebla. Kolorystyka: płyta meblowa - do wyboru min. 12 kolorów z wzornika producenta. Kolorystyka do wyboru przez Zamawiającego, przed podpisaniem umowy. Wymagane dodatkowe funkcje użytkowe: o System klucza matki o Możliwość wymiany samej wkładki zamka Krzesła obrotowe - 5 szt. (doradcy ) Podstawa pięcioramienna, z tworzywa (wykonana jako jednolity odlew),czarna; Samohamowne kółka jezdne; Amortzator gazowy zapewniajacy płynną regulację wysokości siedziska w zakresie cm. Nowoczesny mechanizm SYNCHRO S umożliwiający synchroniczne odchylanie oparcia i siedziska, z regulacją siły sprężyny w zależności od ciężaru użytkownika. Siedzisko wykonane z tworzywa sztucznego, wyściełane integralną pianką poliuretanową, trudnopalną wykonaną w technologii pianek wylewanych w formach. Klasa trudnopalności pianki zgodna z normą PN EN ,2. Konstrukcja oparcia wykonana jako rama z tworzywa sztucznego w kolorze czarnym, obciągnieta miękką, elastyczną siatką. Podłokietniki regulowane góra dół w kolorze czarnym, wykonaną z miekkiego poliuretanu; Krzesło tapicerowane tkaniną spełniającą wymagania trudnopalności dla normy PN EN ,2, 100% poliester, o klasie ścieralności na poziomie cykli Martindale, odporności na piling 5. Gabaryty zewnętrzne: wysokość całkowita : mm wysokość siedziska : mm szerokość siedziska : 480 mm głębokość siedziska: 440 mm szerokość podstawy: 690 mm głębokość całkowita : 660 mm wysokość podłokietników: mm Dopuszczalne odchylenia od podanych wymiarów 3% Krzesło spełnia wymagania normy dla obrotowych krzeseł biurowych PN EN ,2,3 XII. Krzesła obrotowe - 2 szt. Strona 11 z 32

12 ( sekretariat) Podstawa pięcioramienna, tworzywo - poliamid (wykonana jako jednolity odlew) czarna. Samohamowne kółka jezdne; Amortzator gazowy zapewniajacy płynną regulację wysokości siedziska w zakresie cm. Nowoczesny mechanizm SYNCHRO umożliwiający synchroniczne odchylanie oparcia i siedziska z regulacją siły sprężyny w zależności od ciężaru użytkownika. Siedzisko wykonane z tworzywa sztucznego, wyściełane integralną pianką poliuretanową, trudnopalną wykonaną w technologii pianek wylewanych w formach. Klasa trudnopalności pianki zgodna z normą PN EN ,2. Konstrukcja oparcia wykonana jako rama z tworzywa sztucznego w kolorze czarnym, obciągnieta miękką, elastyczną siatką obustronnie przykrytą tkaniną tapicerską. Tkanina widoczna z obydwu stron oparcia. Oparcie nie posiada w swojej konstrucji żadnych elementów twardych typu sklejka czy tworzywo sztuczne. Regulowane na wysokość podłokietniki, z nakładką w kolorze czarnym, wykonaną z miekkiego poliuretanu; Krzesło tapicerowane tkaniną spełniającą wymagania trudnopalności dla normy PN EN ,2, 100% poliester, o klasie ścieralności na poziomie cykli Martindale, odporności na piling 5, gramatura 300g/m2. Gabaryty zewnętrzne: wysokość całkowita : mm wysokość siedziska : mm szerokość siedziska : 480 mm głębokość siedziska: 440 mm szerokość podstawy: 690 mm głębokość całkowita : 660 mm wysokość podłokietników: mm Dopuszczalne odchylenia od podanych wymiarów 3% Krzesło spełnia wymagania normy dla obrotowych krzeseł biurowych PN EN ,2,3 XIII. Siedziska-pufy 1 szt. Strona 12 z 32

13 (holl na parterze) Dopuszczalne odchylenia od podanych wymiarów 3% Sześcienna pufa łącząca występuje jako element systemu siedzisk modułowych o prostych geometrycznych liniach. Jako element systemowy posiada możliwość łączenia go z innymi elementami systemu na pomocą specjalnych łączników. Konstrukcja wewnętrzna pufy wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcji siedzisko wyłożone pianką ciętą Trudnopalną spełniającą wymagania normy PN EN /2 o gęstości kg/m3 oraz pianką wylewaną Trudnopalną spełniającą wymagania normy PN EN /2 o gęstości 80 kg/m3 Pufa w całości tapicerowana tkaniną o składzie 100% POLIESTER, gramaturze min. 300 g/m2, odporności na ścieranie cykli Martinadale`a, pilling 5, trudnozapalność papieros, spełniającą wymagania normy PN EN oraz normy - zapałka PN EN1021-2, Wymagany okres 5 letniej gwarancji producenta potwierdzony Warunkami Gwarancji. XIV. Fotel narożny 1 szt. Dopuszczalne odchylenia od podanych wymiarów -3% Fotel narożny z oparciem na dwóch bokach o wymiarach 70 x 70 cm, występuje jako pojedynczy element lub jako system siedzisk modułowych o prostych geometrycznych liniach. Jako element systemowy posiada możliwość łączenia go z innymi elementami systemu na pomocą specjalnych łączników. Nogi wykonane z rury stalowej o średnicy 22mm, malowanej proszkowo na kolor czarny, zakończone stopami o średnicy 100mm wykonanymi z blachy stalowej o grubości 5mm, również w kolorze czarnym, wyposażone w system regulacji wysokości Konstrukcja wewnętrzna fotela wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich Strona 13 z 32

14 W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcji siedzisko wyłożone pianką ciętą o gęstość kg/m3 oraz pianką wylewaną o gęstości 80 kg/m3 Pianki fotela wykonane w technologii pianek trudnopalnych. Klasa trudnopalności pianek zgodna z normą PN EN 1021:1:2. Fotel w całości tapicerowany tkaniną o składzie 100% Poliester, gramaturze min. 300 g/m2, odporności na ścieranie cykli Martinadale`a, pilling 5, trudnozapalność papieros spełniającą wymogi normy PN EN , oraz normy - zapałka (PN EN1021-2), odporność na światło 4-5. Wymagany okres 5 letniej gwarancji producenta potwierdzony Warunkami Gwarancji. XV. Pufa na nóżkach 1 szt. Dopuszczalne odchylenia od podanych wymiarów -3% Pufa kwadratowa o wymiarach 70 x 70 cm, występuje jako pojedynczy element lub jako system siedzisk modułowych o prostych geometrycznych liniach. Jako element systemowy posiada możliwość łączenia go z innymi elementami systemu na pomocą specjalnych łączników. Nogi wykonane z rury stalowej o średnicy 22mm, malowanej proszkowo na kolor czarny, zakończone stopami o średnicy 100mm wykonanymi z blachy stalowej o grubości 5mm, również w kolorze czarnym, wyposażone w system regulacji wysokości Konstrukcja wewnętrzna pufy wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcji siedzisko wyłożone pianką trudnopalną ciętą o gęstości kg/m3 oraz pianką trudnopalną wylewaną o gęstości 80 kg/m3 Pianki pufy wykonane w technologii pianek trudnopalnych. Klasa trudnopalności pianek zgodna z normą PN EN 1021:1:2. Pufa w całości tapicerowana tkaniną o składzie 100% POLIESTER, gramaturze min. 300 g/m2, odporności na ścieranie cykli Martinadale`a, pilling 5, trudnozapalność zgodna z normą PN EN /2. Wymagany okres 5 letniej gwarancji producenta potwierdzony Warunkami Gwarancji. XVI. Pufa łącząca trójkąt 30 stopni 1 szt. Pufa łącząca trójkąt 30 stopni występuje, jako element systemu siedzisk modułowych o prostych geometrycznych liniach. Jako element systemowy posiada możliwość łączenia go z innymi elementami systemu na pomocą specjalnych łączników? Konstrukcja wewnętrzna pufy wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich. Nogi wykonane z rury o średnicy 22mm, zakończone stopkami 100mm w kolorze czarnym W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcji siedzisko wyłożone pianką ciętą Trudnopalną spełniającą wymagania normy PN EN /2 Strona 14 z 32

15 o gęstości kg/m3 oraz pianką wylewaną Trudnopalną spełniającą wymagania normy PN EN /2 o gęstości 80 kg/m3. Pufa w całości tapicerowana tkaniną o składzie 100% POLIESTER, gramaturze min. 300 g/m2, odporności na ścieranie cykli Martinadale`a, pilling 5, trudnozapalność papieros zgodna z normą PN EN oraz normą: zapałka PN EN1021-2, Wymiary: Trójkąt o boku dł. 490 / 770mm i kąt 30 stopni Wysokość 510mm Dopuszczalne odchylenia od podanych wymiarów -3% Wymagany okres 5 letniej gwarancji producenta potwierdzony Warunkami Gwarancji. XVII. Pufa łącząca trójkąt 60 stopni 1 szt. Pufa łącząca trójkąt 60 stopni występuje, jako element systemu siedzisk modułowych o prostych geometrycznych liniach. Jako element systemowy posiada możliwość łączenia go z innymi elementami systemu na pomocą specjalnych łączników Konstrukcja wewnętrzna pufy wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich Nogi wykonane z rury o średnicy 22mm, zakończone stopkami 100mm w kolorze czarnym W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcji siedzisko wyłożone pianką ciętą Trudnopalną spełniającą wymagania normy PN EN /2 o gęstości kg/m3 oraz pianką wylewaną Trudnopalną spełniającą wymagania normy PN EN /2 o gęstości 80 kg/m3 Pufa w całości tapicerowana tkaniną o składzie 100% POLIESTER, gramaturze min. 300 g/m2, odporności na ścieranie cykli Martinadale`a, pilling 5, trudnozapalność spełniająca wymagania normy: papieros PN EN oraz normy: zapałka PN EN1021-2, Wymiary: Trójkąt o boku dł. 770mm i kąt 60 stopni Wysokość 420mm Dopuszczalne odchylenia od podanych wymiarów -3% Strona 15 z 32

16 Wymagany okres 5 letniej gwarancji producenta potwierdzony Warunkami Gwarancji. XVIII. Fotel z pojedynczym oparciem i ścianką na nóżkach po 4 szt. (4szt fotele i 4 szt. ścianki na nóżkach) Fotel z oparciem, występuje jako pojedynczy element lub jako system siedzisk modułowych o prostych geometrycznych liniach. Jako element systemowy posiada możliwość łączenia go z innymi elementami systemu na pomocą specjalnych łączników. Fotel posadowiony na czterech nogach z rury stalowej o średnicy 22mm, malowanej proszkowo na kolor czarny. Nogi zakończone stopami o średnicy 100mm wykonanymi z blachy stalowej o grubości 5mm, również czarne. Konstrukcja wewnętrzna fotela wykonana z elementów litego drewna, płyty wiórowej, sklejki oraz pasów tapicerskich W celu zapewnienia komfortu użytkownika, jak i wysokiej trwałości konstrukcja fotela obłożona pianką poliuretanową o gęstość 40 kg/m3. Ponadto siedzisko wyściełane integralną pianką PU, o gęstości 80 kg/m3 (wykonaną w technologii pianek wylewanych w formach gwarantującej wysoką odporność na zgniatanie oraz maksymalny komfort siedzenia); Pianki wykonane w technologii pianek trudnopalnych, zgodnie z normą PN EN Fotel w całości tapicerowany tkaniną z atestem trudnopalności zgodnym z normą: papieros-en oraz normą zapałka-en1021-2, o składzie 100% Poliester, o gramaturze 300g/m2, klasie ścieralności na poziomie cykli Martindale, odporności na piling 5 Wymiary fotela: o wysokość całkowita: 730 mm Strona 16 z 32

17 o wysokość siedziska : 420 mm o szerokość siedziska : 700 mm o szerokość całkowita : 700 mm o głębokość siedziska : 510 mm o głębokość całkowita : 700 mm Dopuszczalne odchylenia od podanych wymiarów 3% Fotel wyposażony w parawan o konstrukcji stalowej, zalanej integralną pianką PU, o gęstości 65 kg/m3 (wykonaną w technologii pianek wylewanych w formach). Parawan tapicerowany w całości tkaniną trudnopalną, zgodną z normą PN EN /2 o gramaturze 330g/m2, odporności na ścieranie cykli Martindale. Wymiary parawanu: o wysokość całkowita: 1480 mm o szerokość całkowita : 700 mm Dopuszczalne odchylenia od podanych wymiarów 3% CZĘŚĆ II - Meble na wymiar dostawa i montaż Meble do pomieszczenia przy sekretariacie: 1. Szafka stojąca pod lodówkę podblatową, bez pleców szer. 80 cm, gł. korpusu 55 cm, wys. korpusu 72 cm, wys. frontu 71 cm, wys. bez blatu 86 cm. Pod chłodziarką, w cokole - szczelina wentylacyjna o pow. całkowitej min. 200 cm 2. Korpus i front wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1,o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Uchwyt metalowy typu reling o dł. 40 cm. - 1 sztuka Strona 17 z 32

18 2. Szafka stojąca pod zlewozmywak jednokomorowy, wewnątrz szafki dwa pojemniki do segregacji odpadów wysuwane razem z frontem szer. 60 cm, gł. korpusu 55 cm. wys. korpusu 72 cm, wys. frontu - 71 cm. Korpus i front wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Uchwyt metalowy typu reling o dł. 40 cm. - 1 sztuka 3. Szafka stojąca z trzema szufladami szer.42.5 cm, gł. korpusu 55 cm, wys. korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 30 cm. - 1 sztuka Strona 18 z 32

19 4. Szafka wisząca, fronty lewe, szer. 60 cm, gł. korpusu - 32 cm, wys. całkowita -100 cm, wys. dolnego frontu 60 cm, wys. górnego frontu 40 cm. Wewnątrz max. 4 półki. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. Wewnątrz szafki maximum cztery półki. Pod szafką taśma LED w ramce z przeźroczystą przesłoną. Dwa uchwyty metalowe typu reling o dł. 30 cm. - 1 sztuka 5. Szafka wisząca, fronty prawe, szer. 52 cm, gł. korpusu -32 cm, wys. całkowita cm, wys. dolnego frontu 60 cm, wys. górnego frontu 40 cm. Wewnątrz max. 4 półki. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. Wewnątrz szafki maximum cztery półki. Pod szafką taśma LED w ramce z przeźroczystą przesłoną. Dwa uchwyty metalowe typu reling o dł. 30 cm. - 1 sztuka Strona 19 z 32

20 6. Szafa na dokumenty szer. korpusu - 72 cm, szer. frontów 2 x 36 cm, gł. korpusu 58 cm, wys. korpusu cm, wys. frontu 180 cm. Wewnątrz cztery półki. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dwa uchwyty metalowe typu reling o dł. 40 cm. - 1 sztuka 7. Szafa ubraniowa z drążkiem na ubrania i jedną półką szer. 60 cm, gł. korpusu 55 cm, wys. korpusu cm, wys. frontu 168 cm. Korpus i front wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Uchwyt metalowy typu reling o dł. 40 cm. - 1 sztuka Strona 20 z 32

21 7a. Nadstawka otwarta mocowana na szafach nr 6 i nr 7 - szer. 132 cm, gł. 58 cm, wys cm. Pionowa ścianka dzieląca i wzmacniająca nadstawkę - 60 cm o lewej krawędzi. Korpus wykonany z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1 o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. 1 sztuka BLAT postforming o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN 14322, o grubości 38 mm, głębokości 60 cm i długości całkowitej 163 cm. W blacie należy wyciąć otwór na zlew jednokomorowy. COKÓŁ ALUMINIOWY na tworzywie, z uszczelką o wysokości 14 cm. Długość całkowita dwie sztuki, pod meblami nr 1, 2 i cm, pod szafami nr 6 i cm + 10 z widocznego boku. Pod lodówką należy wyciąć szczelinę na kratkę wentylacyjną o powierzchni całkowitej min. 200 cm 2 UWAGA! NIEZBĘDNY JEST DOKŁADNY POMIAR POMIESZCZENIA I KONSULTACJE Z PROJEKTANTEM. Strona 21 z 32

22 Meble do pomieszczenia socjalnego: 1. Szafka stojąca z trzema szufladami szer.80 cm, gł. korpusu 55 cm. Wys. korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Wys. bez blatu 86 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 40 cm. - 1 szt. 2. Szafka stojąca pod zlewozmywak jednokomorowy, wewnątrz szafki dwa pojemniki do segregacji odpadów wysuwane razem z frontem szer. 60 cm, gł. korpusu 55 cm. wys. korpusu 72 cm, wys. frontu- 71 cm. Korpus i front wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Uchwyt metalowy typu reling o dł. 40 cm. - 2 szt. 3. Maskownica na zmywarkę wykonana z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze frontu - szer. 60 cm, wys. 71 cm. Uchwyt metalowy o dł. 40 cm - 1 szt. Strona 22 z 32

23 4. Szafka stojąca z trzema szufladami szer. 43 cm, gł. korpusu 55 cm, wys. korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 30 cm. - 1 szt. 5. Szafka stojąca z trzema szufladami szer. 60 cm, gł. korpusu 55 cm. Wys.korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 40 cm. - 1 szt. Strona 23 z 32

24 6. Szafka stojąca z trzema szufladami szer.36 cm, gł. korpusu 55 cm. Wys.korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 20 cm. - 1 szt. 7. Szafka stojąca z trzema szufladami szer.51 cm, gł. korpusu 55 cm. Wys.korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 30 cm. - 1 szt. Strona 24 z 32

25 8. Jak szafka nr 2 9. Szafka stojąca z trzema szufladami szer.62 cm, gł. korpusu 55 cm. wys. korpusu 72 cm, wys. frontów 15 cm i 2 x 28 cm, wysokość regulowanych nóżek 14 cm. Korpus i fronty wykonane z płyty obustronnie melaminowanej o klasie higieniczności E1, o grubości 18mm, obrzeże PCV w kolorze płyty o szer.18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dna i tyły szuflad z płyty o grubości 16 mm w kolorze szarym. Prowadnice szuflad z pełnym wysuwem i funkcją cichego domykania. Trzy uchwyty metalowe typu reling o dł. 40 cm. - 1 szt. Strona 25 z 32

26 10. Szafa do zamontowania chłodziarko zamrażarki do zabudowy (typ urządzenia jeszcze nie ustalony dlatego wysokości frontów oraz wys. nadstawi nr 11a i mebla nr 11 nie może być podana dokładnie!!!) Szer. 60 cm, gł. 60 cm, wys. całkowita korpusu 170 cm. W półce wieńczącej mebel, nad chłodziarką - szczelina wentylacyjna o pow. całkowitej min. 200 cm 2. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Dwa uchwyty metalowe typu reling o dł. 40 cm. - 1 szt. 11. Szafa gospodarcza z wysuwanym frontem do którego mocowane są dwie półki na prowadnicach, jedna na dole, druga na górze mebla, pomiędzy nimi cztery półki na prowadnicach, nie mocowane do frontu. Szer. 67,5 cm, gł. 60 cm, wys. 170 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Prowadnice z pełnym wysuwem i funkcją cichego domykania. Dwa uchwyty metalowe typu reling o dł. 80 cm. - 1 szt. Strona 26 z 32

27 11a. Nadstawka leżąca na szafach nr 10 i 11 szer. 127,5 cm, gł. 60 cm, wys. wynikowa (punkt nr 10) W poziomych elementach, nad lodówką - szczeliny wentylacyjne. Front uchylny. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Korpus stoi na 4 nóżkach o wys. 14 cm. Plecy wykonane z płyty o grubości 3 mm. Uchwyt metalowy typu reling o dł. 80 cm.- 1 szt. 12. Szafka wisząca z podwójnym frontem o szer. 40 cm, gł. 32 cm, wys. całkowita 80 cm, wys frontów 2 x 40 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. Łamany podwójny front z hamulcem i regulowaną siłą podnoszenia. Wewnątrz szafki trzy półki. Pod szafką taśma LED w ramce z przeźroczystą przesłoną. Uchwyt metalowy typu reling o dł. 30 cm. - 3 szt. 13. Jak szafka nr Jak szafka nr 12 Strona 27 z 32

28 15. Szafka wisząca, front lewy, szer. 40 cm, gł. 32 cm, wys. 80 cm, wewnątrz dwie półki. Korpus i front wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. Wewnątrz szafki trzy półki. Pod szafką taśma LED w ramce z przeźroczystą przesłoną. Uchwyt metalowy typu reling o dł. 30 cm. - 3 szt. 16. Jak szafka nr 15 front prawy. 17. Szafka wisząca pod wyciąg szufladkowy o szer. 80 cm, szer. szafki 80 cm, gł. 32 cm,gł. do pleców 10 cm, wys.56 cm. Za plecami wolna przestrzeń na urządzenie.. Front lewy. Korpus i front Strona 28 z 32

29 wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1,o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. Wewnątrz szafki trzy półki. Uchwyt metalowy typu reling o dł. 60 cm. - 1 szt. 18. Szafka wisząca z podwójnym frontem o szer. 50 cm, gł. 32 cm, wys. całkowita 80 cm, wys. frontów 2 x 40 cm. Korpus i fronty wykonane z płyty meblowej obustronnie melaminowanej o klasie higieniczności E1, o grubości 18 mm, obrzeże PCV w kolorze płyty o szer. 18 mm. Plecy wykonane z płyty o grubości 3 mm. Łamany podwójny front z hamulcem i regulowaną siłą podnoszenia. Wewnątrz szafki trzy półki. Pod szafką taśma LED w ramce z przeźroczystą przesłoną. Uchwyt metalowy typu reling o dł. 30 cm - 2 szt. 19. Jak szafka nr Jak szafka nr 16 front prawy BLAT postforming o grubości 38 mm, głębokości 60 cm i długości całkowitej 522 cm. o klasie higieniczności E1 i klasie ścieralności min. B3 wg normy EN Krawędzie boczne blatu dokleić obrzeże w kolorze blatu. W blacie należy wyciąć trzy otwory, na dwa zlewy i płytę indukcyjną zgodnie z szablonami dołączonymi do urządzenia i zlewozmywaków. Strona 29 z 32

30 COKÓŁ ALUMINIOWY na tworzywie, z uszczelką o wysokości 14 cm. Długość całkowita około 690 cm. Pod chłodziarko- zamrażarką należy wyciąć szczelinę na kratkę wentylacyjną o powierzchni całkowitej min. 200 cm 2 Szafy nr 10 i 11 są głębsze a więc cokół na odcinku 127,5 cm zagina się na około 6 cm a następnie przysłania nogi szafek stojących i za szafką nr 1 zakręca. UWAGA! NIEZBĘDNY JEST DOKŁADNY POMIAR POMIESZCZENIA I KONSULTACJE Z PROJEKTANTEM. MEBEL MOBILNY, LADA RECEPCYJNA Blat dolny wykonany z płyty obustronnie laminowanej, o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm w kolorze blatu.. Szer cm, gł. 60 cm i 45 cm. Krawędź blatu od frontu ścięta, tak aby blat miał kształt trapezu. Blat przy Strona 30 z 32

31 ukosie mocowany na stelażu, z drugiej strony pionowe elementy stelażu przebijają blat na wylot i są podstawką dla blatu górnego. Blat górny wykonany z płyty meblowej obustronnie laminowanej, o klasie higieniczności E1, grubości mm, oklejonej obrzeżem ABS grubości 2-3 mm w kolorze blatu. Szer. 120 cm, gł. 25 cm Stelaż metalowy, malowany proszkowo. Rama wykonana z profilu zamkniętego 20 x 20 mm Nogi są częścią ramy i zakończone są kółkami meblowymi, gdzie przynajmniej jedno z kółek zaopatrzone jest w hamulec. Kółeczka wys. 5-7 cm. Nogi stelażu związane są elementami poziomymi z tyłu mebla i po obu bokach. Blat dolny na wysokości ( razem z kółkami ) cm, blat górny na wys. 125 cm. Panel między blatami i między pionowymi elementami stelażu szer. 120 cm, wys. 30 cm, grubość 3-6 mm Korytko, pod dolnym blatem na planie trapezu korpus jako otwarta półka, przedzielony na pół pionową ścianką. Od tyłu zamknięty. Szer cm, gł. 55 cm, wys. 15 cm. ( parter, przy wejściu) Strona 31 z 32
