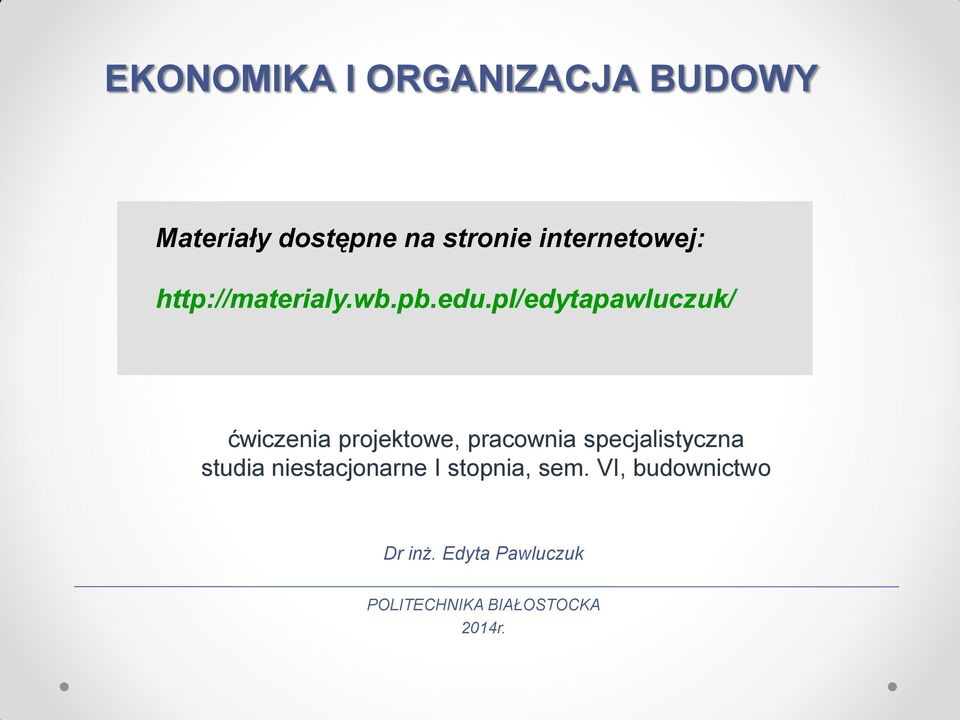

1 EKONOMIKA I ORGANIZACJA BUDOWY Materiały dostępne na stronie internetowej: ćwiczenia projektowe, pracownia specjalistyczna studia niestacjonarne I stopnia, sem. VI, budownictwo Dr inż. Edyta Pawluczuk POLITECHNIKA BIAŁOSTOCKA 2014r.

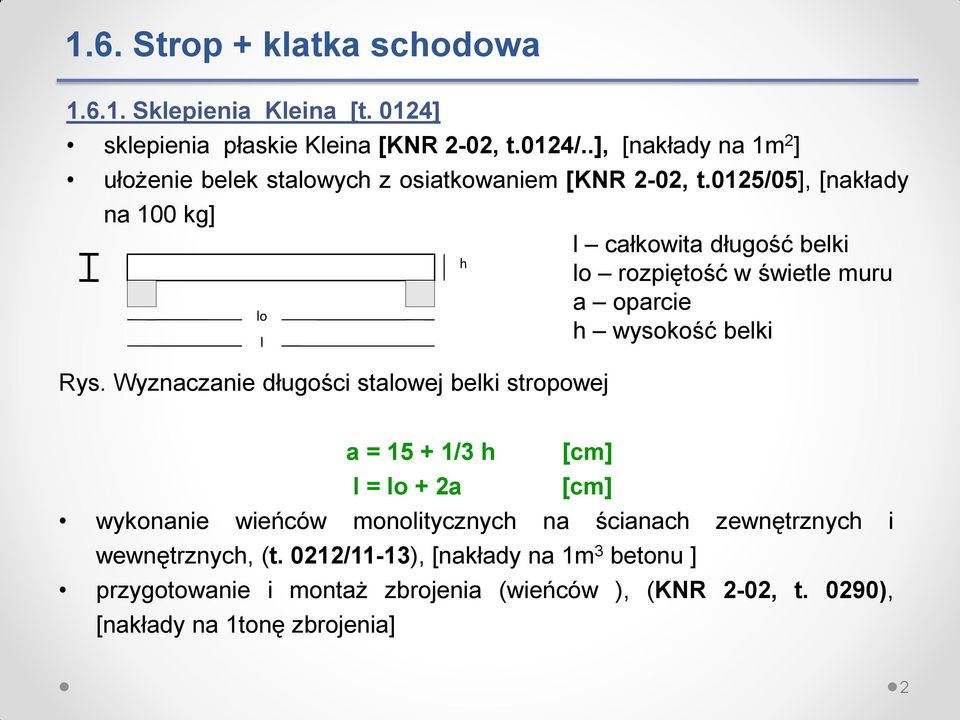

2 1.6. Strop + klatka schodowa Sklepienia Kleina [t. 0124] sklepienia płaskie Kleina [KNR 2-02, t.0124/..], [nakłady na 1m 2 ] ułożenie belek stalowych z osiatkowaniem [KNR 2-02, t.0125/05], [nakłady na 100 kg] lo l Rys. Wyznaczanie długości stalowej belki stropowej h l całkowita długość belki lo rozpiętość w świetle muru a oparcie h wysokość belki a = /3 h [cm] l = lo + 2a [cm] wykonanie wieńców monolitycznych na ścianach zewnętrznych i wewnętrznych, (t. 0212/11-13), [nakłady na 1m 3 betonu ] przygotowanie i montaż zbrojenia (wieńców ), (KNR 2-02, t. 0290), [nakłady na 1tonę zbrojenia] 2

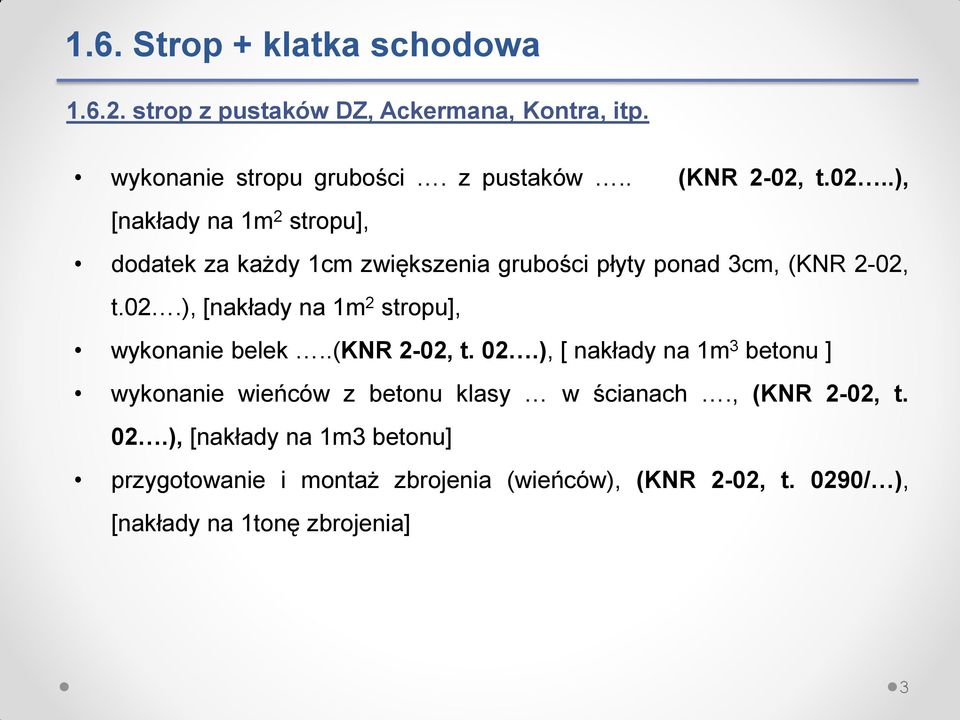

3 1.6. Strop + klatka schodowa strop z pustaków DZ, Ackermana, Kontra, itp. wykonanie stropu grubości. z pustaków.. (KNR 2-02, t.02..), [nakłady na 1m 2 stropu], dodatek za każdy 1cm zwiększenia grubości płyty ponad 3cm, (KNR 2-02, t.02.), [nakłady na 1m 2 stropu], wykonanie belek..(knr 2-02, t. 02.), [ nakłady na 1m 3 betonu ] wykonanie wieńców z betonu klasy w ścianach., (KNR 2-02, t. 02.), [nakłady na 1m3 betonu] przygotowanie i montaż zbrojenia (wieńców), (KNR 2-02, t. 0290/ ), [nakłady na 1tonę zbrojenia] 3

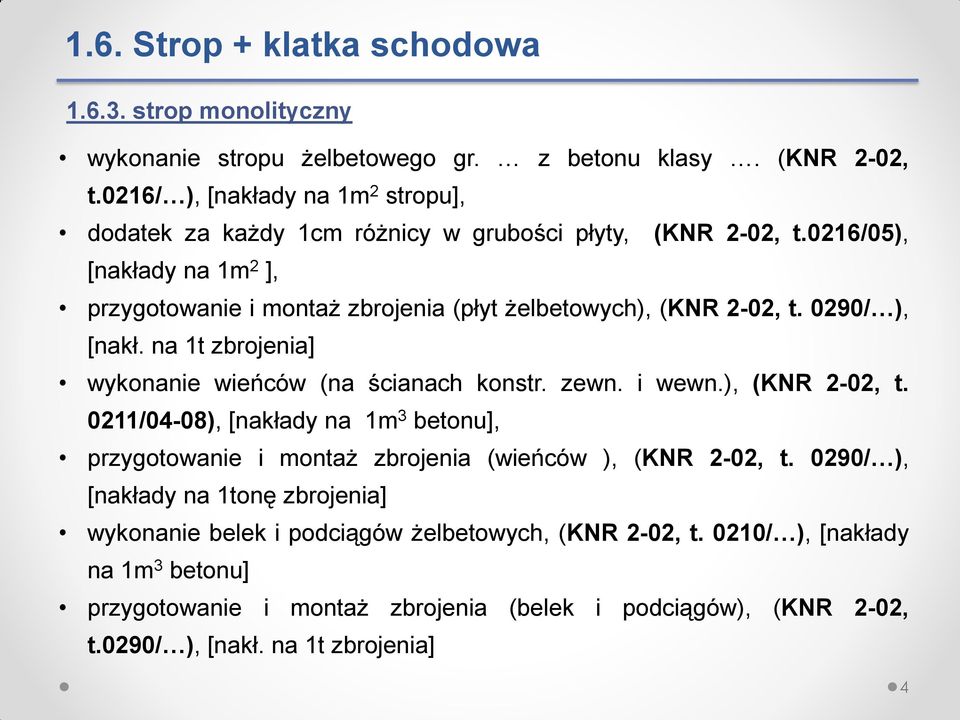

4 1.6. Strop + klatka schodowa strop monolityczny wykonanie stropu żelbetowego gr. z betonu klasy. (KNR 2-02, t.0216/ ), [nakłady na 1m 2 stropu], dodatek za każdy 1cm różnicy w grubości płyty, (KNR 2-02, t.0216/05), [nakłady na 1m 2 ], przygotowanie i montaż zbrojenia (płyt żelbetowych), (KNR 2-02, t. 0290/ ), [nakł. na 1t zbrojenia] wykonanie wieńców (na ścianach konstr. zewn. i wewn.), (KNR 2-02, t. 0211/04-08), [nakłady na 1m 3 betonu], przygotowanie i montaż zbrojenia (wieńców ), (KNR 2-02, t. 0290/ ), [nakłady na 1tonę zbrojenia] wykonanie belek i podciągów żelbetowych, (KNR 2-02, t. 0210/ ), [nakłady na 1m 3 betonu] przygotowanie i montaż zbrojenia (belek i podciągów), (KNR 2-02, t.0290/ ), [nakł. na 1t zbrojenia] 4

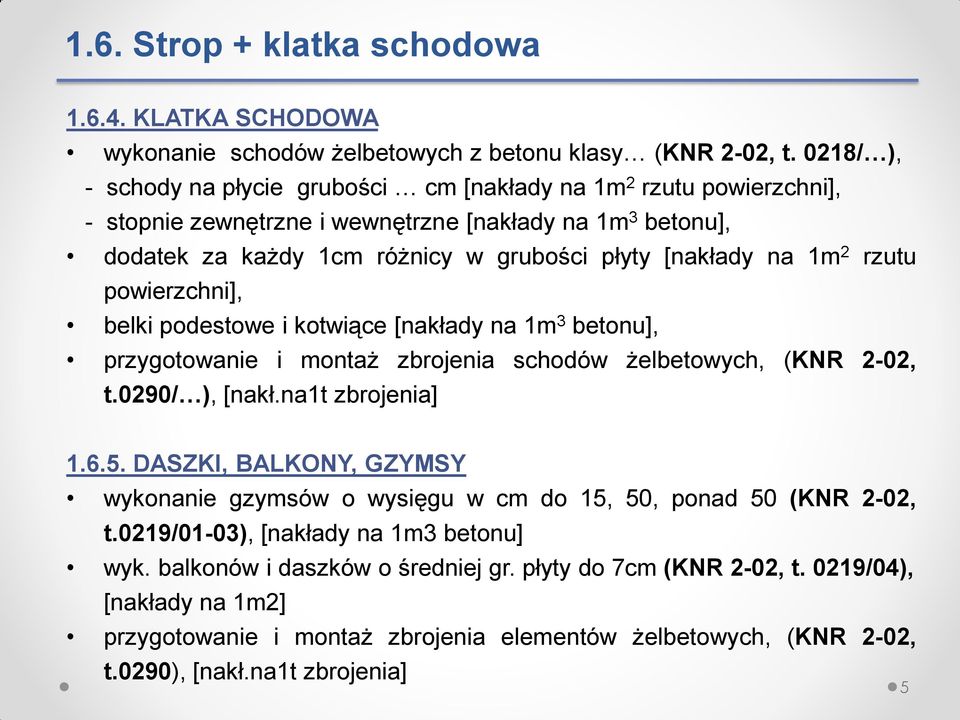

5 1.6. Strop + klatka schodowa KLATKA SCHODOWA wykonanie schodów żelbetowych z betonu klasy (KNR 2-02, t. 0218/ ), - schody na płycie grubości cm [nakłady na 1m 2 rzutu powierzchni], - stopnie zewnętrzne i wewnętrzne [nakłady na 1m 3 betonu], dodatek za każdy 1cm różnicy w grubości płyty [nakłady na 1m 2 rzutu powierzchni], belki podestowe i kotwiące [nakłady na 1m 3 betonu], przygotowanie i montaż zbrojenia schodów żelbetowych, (KNR 2-02, t.0290/ ), [nakł.na1t zbrojenia] DASZKI, BALKONY, GZYMSY wykonanie gzymsów o wysięgu w cm do 15, 50, ponad 50 (KNR 2-02, t.0219/01-03), [nakłady na 1m3 betonu] wyk. balkonów i daszków o średniej gr. płyty do 7cm (KNR 2-02, t. 0219/04), [nakłady na 1m2] przygotowanie i montaż zbrojenia elementów żelbetowych, (KNR 2-02, t.0290), [nakł.na1t zbrojenia] 5

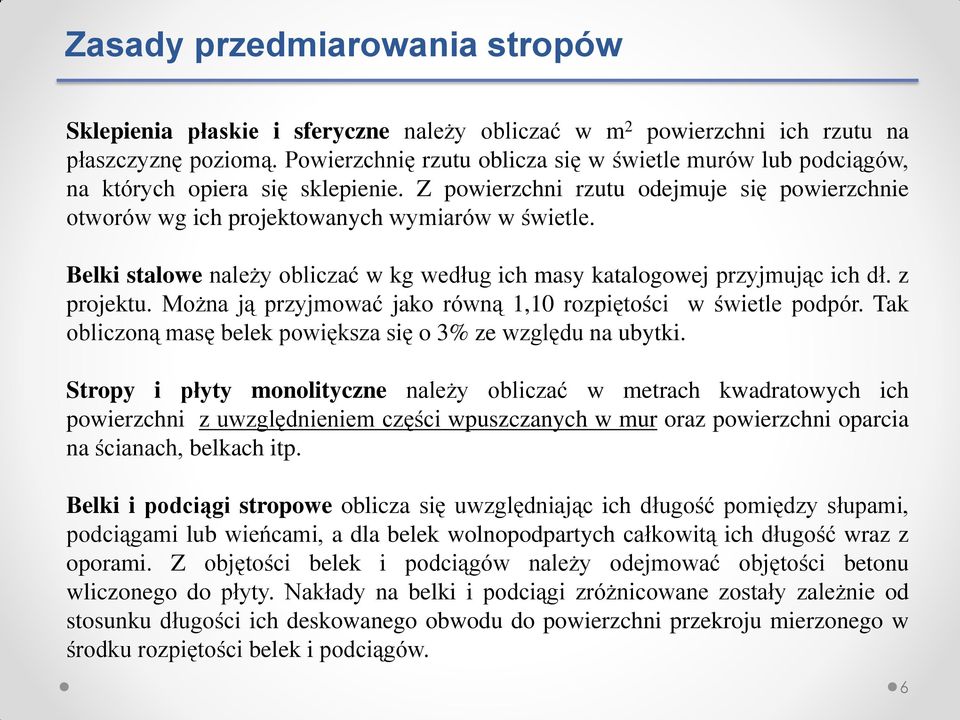

6 Zasady przedmiarowania stropów Sklepienia płaskie i sferyczne należy obliczać w m 2 powierzchni ich rzutu na płaszczyznę poziomą. Powierzchnię rzutu oblicza się w świetle murów lub podciągów, na których opiera się sklepienie. Z powierzchni rzutu odejmuje się powierzchnie otworów wg ich projektowanych wymiarów w świetle. Belki stalowe należy obliczać w kg według ich masy katalogowej przyjmując ich dł. z projektu. Można ją przyjmować jako równą 1,10 rozpiętości w świetle podpór. Tak obliczoną masę belek powiększa się o 3% ze względu na ubytki. Stropy i płyty monolityczne należy obliczać w metrach kwadratowych ich powierzchni z uwzględnieniem części wpuszczanych w mur oraz powierzchni oparcia na ścianach, belkach itp. Belki i podciągi stropowe oblicza się uwzględniając ich długość pomiędzy słupami, podciągami lub wieńcami, a dla belek wolnopodpartych całkowitą ich długość wraz z oporami. Z objętości belek i podciągów należy odejmować objętości betonu wliczonego do płyty. Nakłady na belki i podciągi zróżnicowane zostały zależnie od stosunku długości ich deskowanego obwodu do powierzchni przekroju mierzonego w środku rozpiętości belek i podciągów. 6

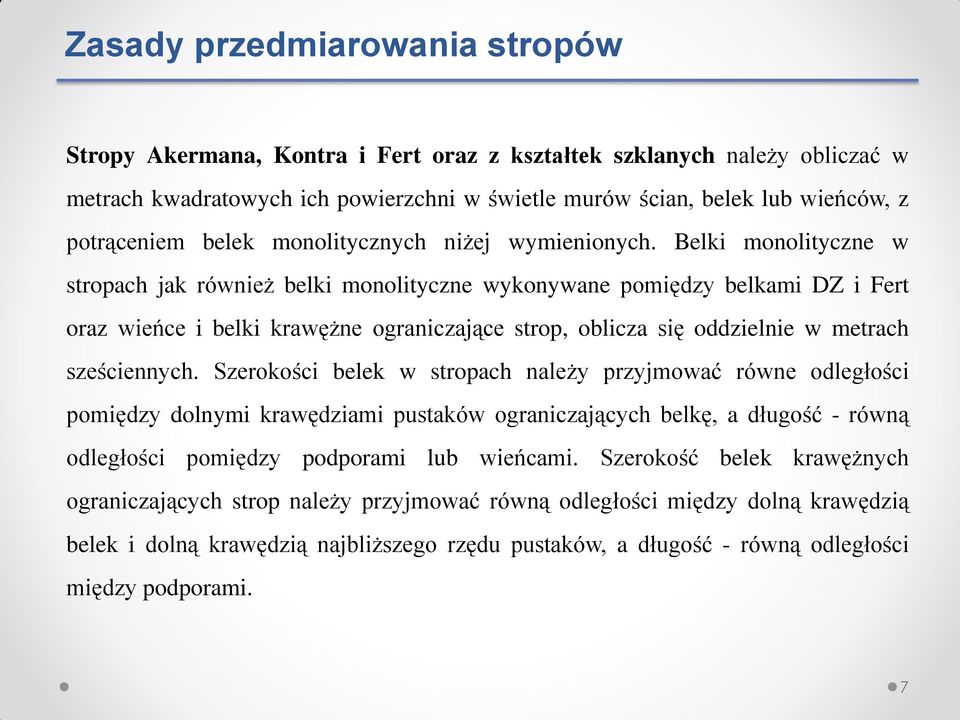

7 Zasady przedmiarowania stropów Stropy Akermana, Kontra i Fert oraz z kształtek szklanych należy obliczać w metrach kwadratowych ich powierzchni w świetle murów ścian, belek lub wieńców, z potrąceniem belek monolitycznych niżej wymienionych. Belki monolityczne w stropach jak również belki monolityczne wykonywane pomiędzy belkami DZ i Fert oraz wieńce i belki krawężne ograniczające strop, oblicza się oddzielnie w metrach sześciennych. Szerokości belek w stropach należy przyjmować równe odległości pomiędzy dolnymi krawędziami pustaków ograniczających belkę, a długość - równą odległości pomiędzy podporami lub wieńcami. Szerokość belek krawężnych ograniczających strop należy przyjmować równą odległości między dolną krawędzią belek i dolną krawędzią najbliższego rzędu pustaków, a długość - równą odległości między podporami. 7

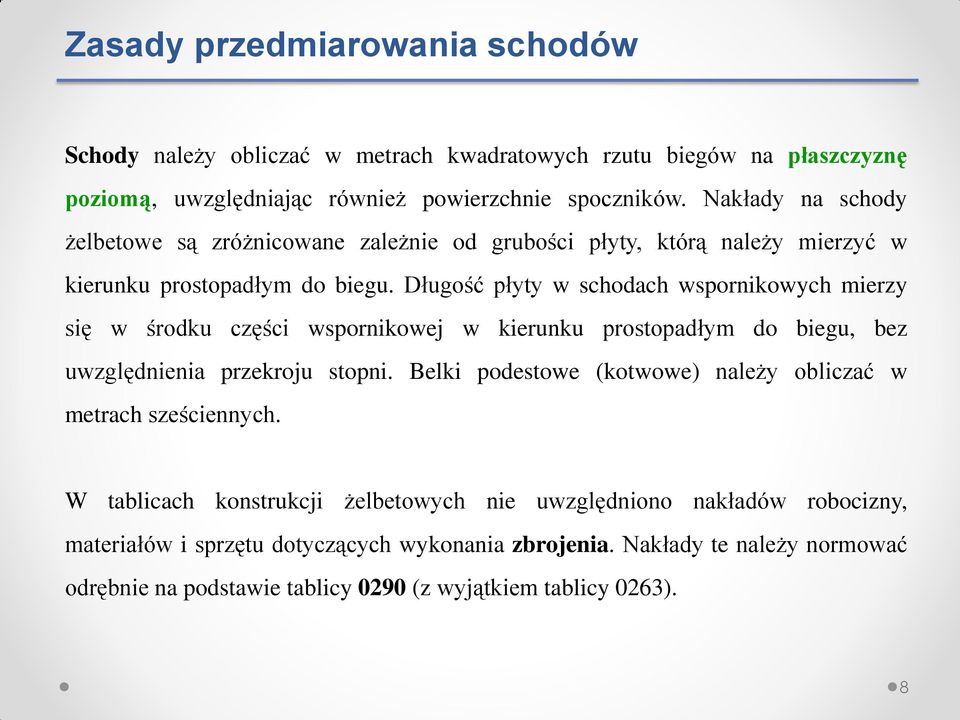

8 Zasady przedmiarowania schodów Schody należy obliczać w metrach kwadratowych rzutu biegów na płaszczyznę poziomą, uwzględniając również powierzchnie spoczników. Nakłady na schody żelbetowe są zróżnicowane zależnie od grubości płyty, którą należy mierzyć w kierunku prostopadłym do biegu. Długość płyty w schodach wspornikowych mierzy się w środku części wspornikowej w kierunku prostopadłym do biegu, bez uwzględnienia przekroju stopni. Belki podestowe (kotwowe) należy obliczać w metrach sześciennych. W tablicach konstrukcji żelbetowych nie uwzględniono nakładów robocizny, materiałów i sprzętu dotyczących wykonania zbrojenia. Nakłady te należy normować odrębnie na podstawie tablicy 0290 (z wyjątkiem tablicy 0263). 8

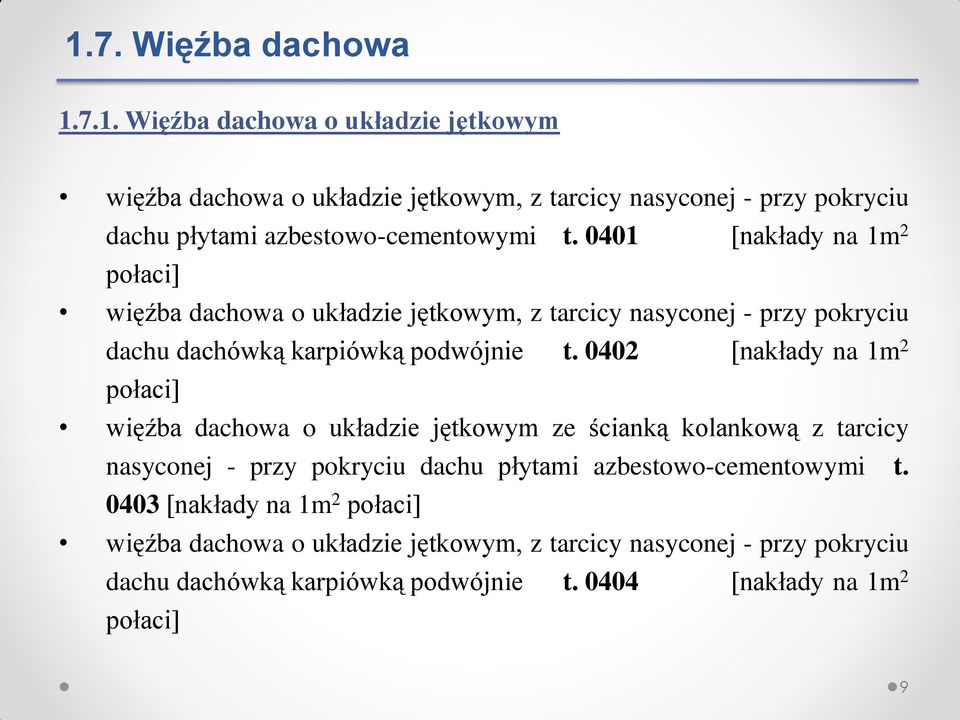

9 1.7. Więźba dachowa Więźba dachowa o układzie jętkowym więźba dachowa o układzie jętkowym, z tarcicy nasyconej - przy pokryciu dachu płytami azbestowo-cementowymi t [nakłady na 1m 2 połaci] więźba dachowa o układzie jętkowym, z tarcicy nasyconej - przy pokryciu dachu dachówką karpiówką podwójnie t [nakłady na 1m 2 połaci] więźba dachowa o układzie jętkowym ze ścianką kolankową z tarcicy nasyconej - przy pokryciu dachu płytami azbestowo-cementowymi t [nakłady na 1m 2 połaci] więźba dachowa o układzie jętkowym, z tarcicy nasyconej - przy pokryciu dachu dachówką karpiówką podwójnie t [nakłady na 1m 2 połaci] 9

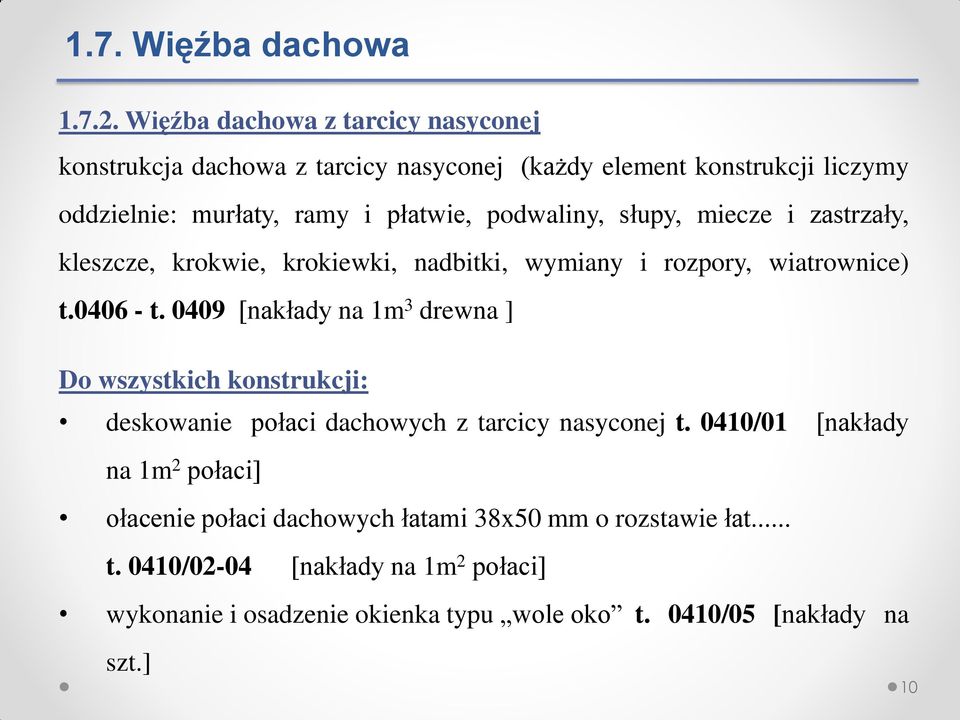

10 1.7. Więźba dachowa Więźba dachowa z tarcicy nasyconej konstrukcja dachowa z tarcicy nasyconej (każdy element konstrukcji liczymy oddzielnie: murłaty, ramy i płatwie, podwaliny, słupy, miecze i zastrzały, kleszcze, krokwie, krokiewki, nadbitki, wymiany i rozpory, wiatrownice) t t [nakłady na 1m 3 drewna ] Do wszystkich konstrukcji: deskowanie połaci dachowych z tarcicy nasyconej t. 0410/01 [nakłady na 1m 2 połaci] ołacenie połaci dachowych łatami 38x50 mm o rozstawie łat... t. 0410/02-04 [nakłady na 1m 2 połaci] wykonanie i osadzenie okienka typu wole oko t. 0410/05 [nakłady na szt.] 10

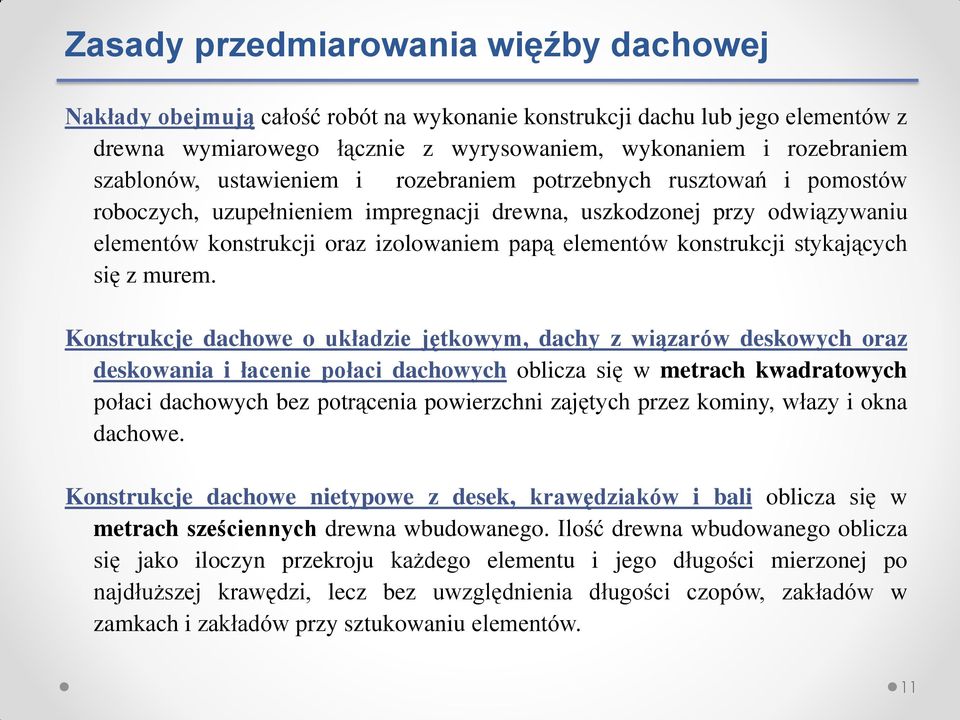

11 Zasady przedmiarowania więźby dachowej Nakłady obejmują całość robót na wykonanie konstrukcji dachu lub jego elementów z drewna wymiarowego łącznie z wyrysowaniem, wykonaniem i rozebraniem szablonów, ustawieniem i rozebraniem potrzebnych rusztowań i pomostów roboczych, uzupełnieniem impregnacji drewna, uszkodzonej przy odwiązywaniu elementów konstrukcji oraz izolowaniem papą elementów konstrukcji stykających się z murem. Konstrukcje dachowe o układzie jętkowym, dachy z wiązarów deskowych oraz deskowania i łacenie połaci dachowych oblicza się w metrach kwadratowych połaci dachowych bez potrącenia powierzchni zajętych przez kominy, włazy i okna dachowe. Konstrukcje dachowe nietypowe z desek, krawędziaków i bali oblicza się w metrach sześciennych drewna wbudowanego. Ilość drewna wbudowanego oblicza się jako iloczyn przekroju każdego elementu i jego długości mierzonej po najdłuższej krawędzi, lecz bez uwzględnienia długości czopów, zakładów w zamkach i zakładów przy sztukowaniu elementów. 11

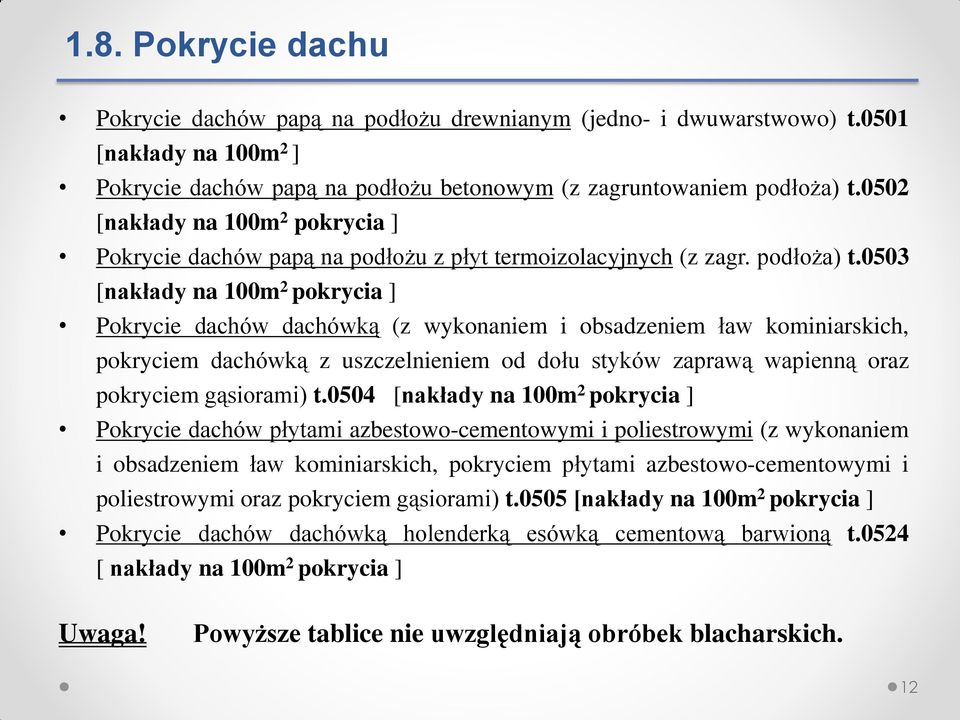

12 1.8. Pokrycie dachu Pokrycie dachów papą na podłożu drewnianym (jedno- i dwuwarstwowo) t.0501 [nakłady na 100m 2 ] Pokrycie dachów papą na podłożu betonowym (z zagruntowaniem podłoża) t.0502 [nakłady na 100m 2 pokrycia ] Pokrycie dachów papą na podłożu z płyt termoizolacyjnych (z zagr. podłoża) t.0503 [nakłady na 100m 2 pokrycia ] Pokrycie dachów dachówką (z wykonaniem i obsadzeniem ław kominiarskich, pokryciem dachówką z uszczelnieniem od dołu styków zaprawą wapienną oraz pokryciem gąsiorami) t.0504 [nakłady na 100m 2 pokrycia ] Pokrycie dachów płytami azbestowo-cementowymi i poliestrowymi (z wykonaniem i obsadzeniem ław kominiarskich, pokryciem płytami azbestowo-cementowymi i poliestrowymi oraz pokryciem gąsiorami) t.0505 [nakłady na 100m 2 pokrycia ] Pokrycie dachów dachówką holenderką esówką cementową barwioną t.0524 [ nakłady na 100m 2 pokrycia ] Uwaga! Powyższe tablice nie uwzględniają obróbek blacharskich. 12

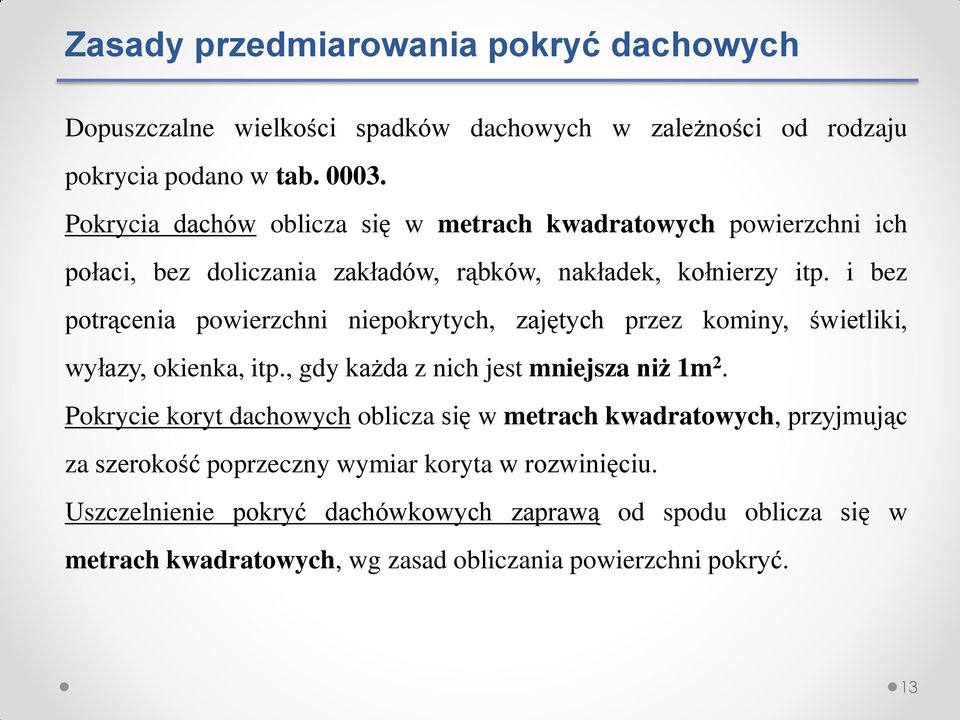

13 Zasady przedmiarowania pokryć dachowych Dopuszczalne wielkości spadków dachowych w zależności od rodzaju pokrycia podano w tab Pokrycia dachów oblicza się w metrach kwadratowych powierzchni ich połaci, bez doliczania zakładów, rąbków, nakładek, kołnierzy itp. i bez potrącenia powierzchni niepokrytych, zajętych przez kominy, świetliki, wyłazy, okienka, itp., gdy każda z nich jest mniejsza niż 1m 2. Pokrycie koryt dachowych oblicza się w metrach kwadratowych, przyjmując za szerokość poprzeczny wymiar koryta w rozwinięciu. Uszczelnienie pokryć dachówkowych zaprawą od spodu oblicza się w metrach kwadratowych, wg zasad obliczania powierzchni pokryć. 13

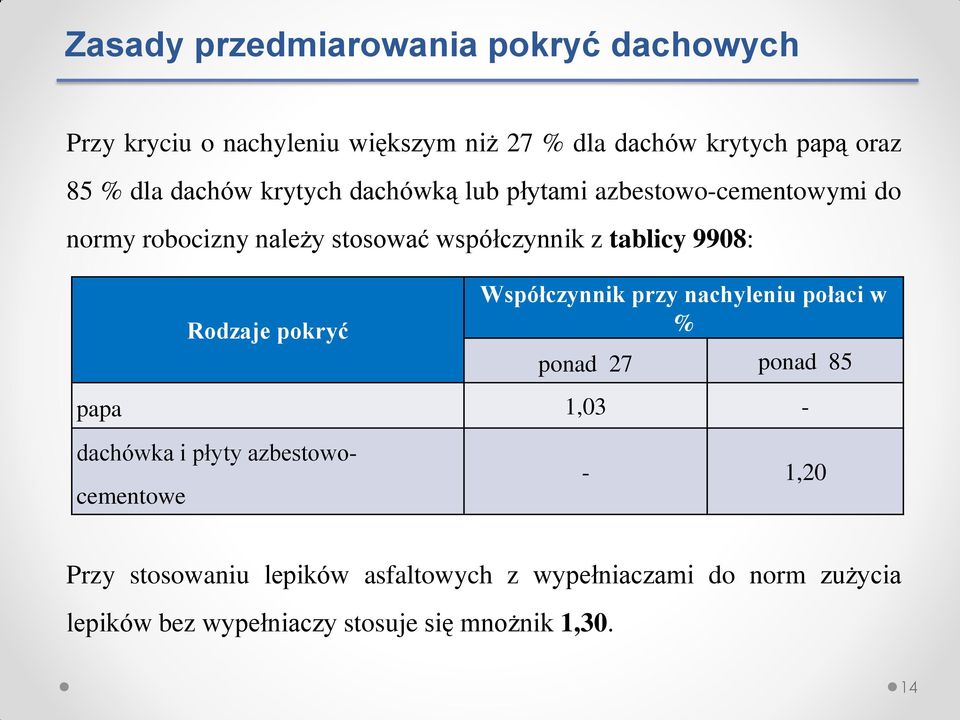

14 Zasady przedmiarowania pokryć dachowych Przy kryciu o nachyleniu większym niż 27 % dla dachów krytych papą oraz 85 % dla dachów krytych dachówką lub płytami azbestowo-cementowymi do normy robocizny należy stosować współczynnik z tablicy 9908: Rodzaje pokryć Współczynnik przy nachyleniu połaci w % ponad 27 ponad 85 papa 1,03 - dachówka i płyty azbestowocementowe - 1,20 Przy stosowaniu lepików asfaltowych z wypełniaczami do norm zużycia lepików bez wypełniaczy stosuje się mnożnik 1,30. 14

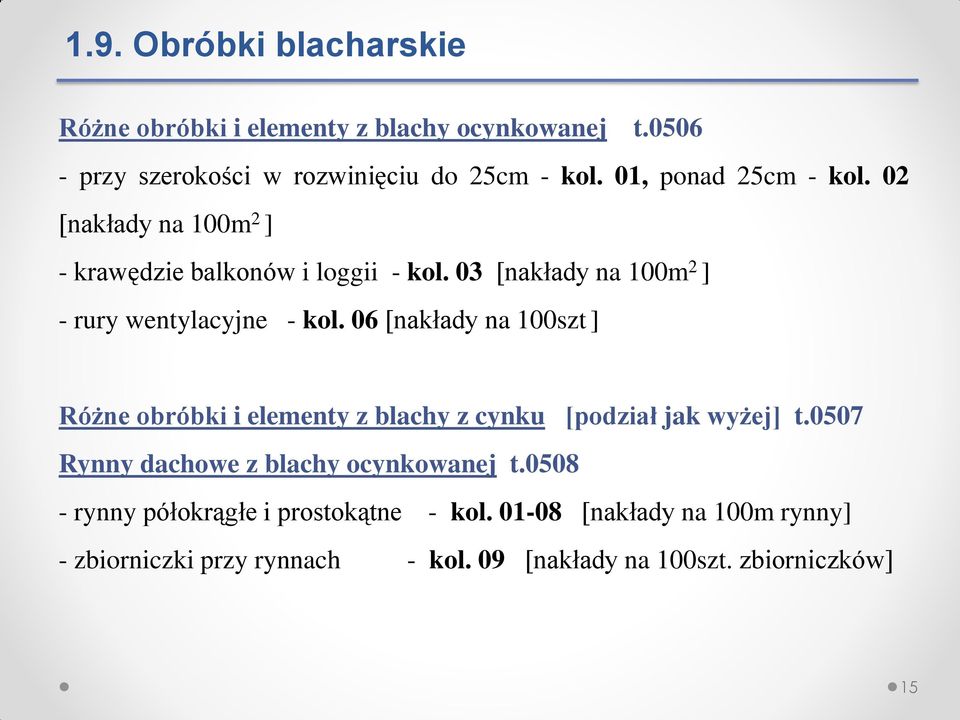

15 1.9. Obróbki blacharskie Różne obróbki i elementy z blachy ocynkowanej t przy szerokości w rozwinięciu do 25cm - kol. 01, ponad 25cm - kol. 02 [nakłady na 100m 2 ] - krawędzie balkonów i loggii - kol. 03 [nakłady na 100m 2 ] - rury wentylacyjne - kol. 06 [nakłady na 100szt ] Różne obróbki i elementy z blachy z cynku [podział jak wyżej] t.0507 Rynny dachowe z blachy ocynkowanej t rynny półokrągłe i prostokątne - kol [nakłady na 100m rynny] - zbiorniczki przy rynnach - kol. 09 [nakłady na 100szt. zbiorniczków] 15

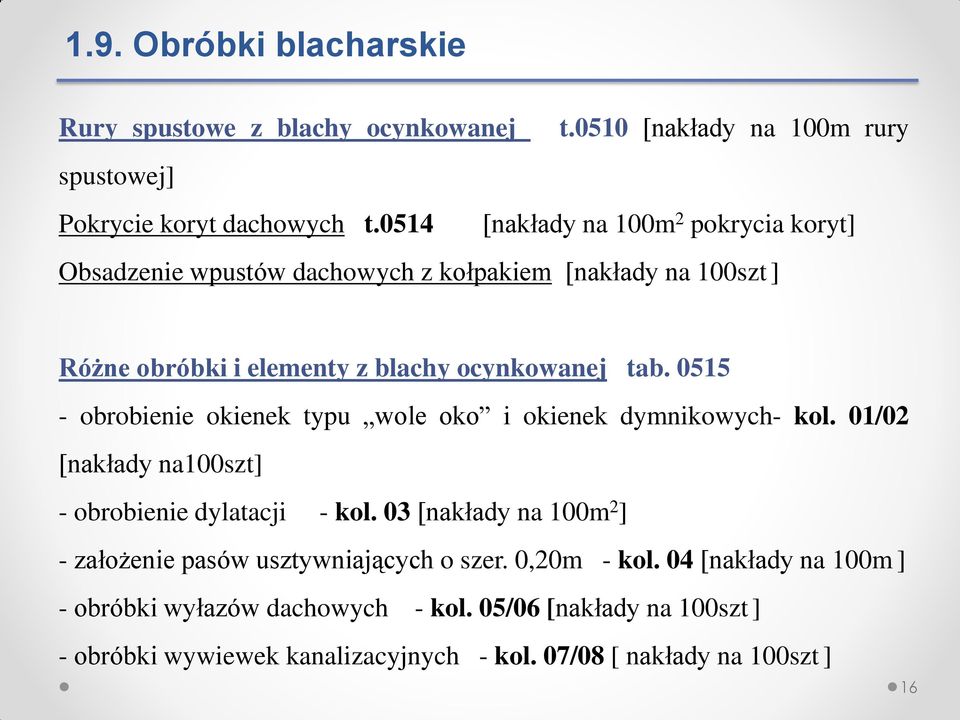

16 1.9. Obróbki blacharskie Rury spustowe z blachy ocynkowanej t.0510 [nakłady na 100m rury spustowej] Pokrycie koryt dachowych t.0514 [nakłady na 100m 2 pokrycia koryt] Obsadzenie wpustów dachowych z kołpakiem [nakłady na 100szt ] Różne obróbki i elementy z blachy ocynkowanej tab obrobienie okienek typu wole oko i okienek dymnikowych- kol. 01/02 [nakłady na100szt] - obrobienie dylatacji - kol. 03 [nakłady na 100m 2 ] - założenie pasów usztywniających o szer. 0,20m - kol. 04 [nakłady na 100m ] - obróbki wyłazów dachowych - kol. 05/06 [nakłady na 100szt ] - obróbki wywiewek kanalizacyjnych - kol. 07/08 [ nakłady na 100szt ] 16

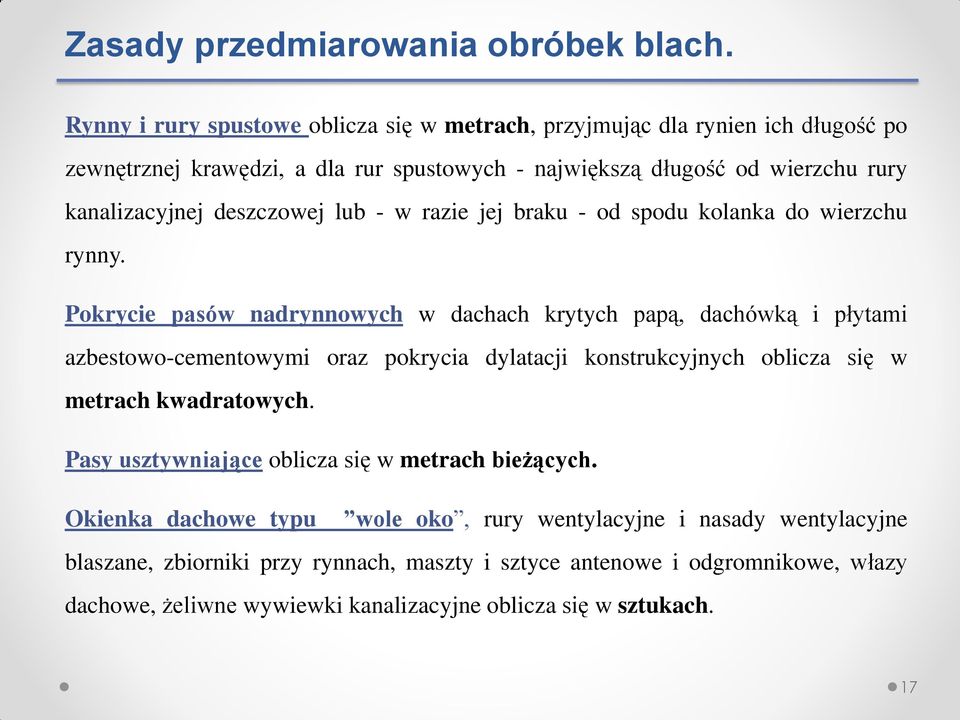

17 Zasady przedmiarowania obróbek blach. Rynny i rury spustowe oblicza się w metrach, przyjmując dla rynien ich długość po zewnętrznej krawędzi, a dla rur spustowych - największą długość od wierzchu rury kanalizacyjnej deszczowej lub - w razie jej braku - od spodu kolanka do wierzchu rynny. Pokrycie pasów nadrynnowych w dachach krytych papą, dachówką i płytami azbestowo-cementowymi oraz pokrycia dylatacji konstrukcyjnych oblicza się w metrach kwadratowych. Pasy usztywniające oblicza się w metrach bieżących. Okienka dachowe typu wole oko, rury wentylacyjne i nasady wentylacyjne blaszane, zbiorniki przy rynnach, maszty i sztyce antenowe i odgromnikowe, włazy dachowe, żeliwne wywiewki kanalizacyjne oblicza się w sztukach. 17

18 Zasady przedmiarowania obróbek blach. Pokrycie blachą gzymsów wieńczących i międzypiętrowych, podokienników, okapników, kapiteli i innych drobnych występów w elewacji, górnych i bocznych powierzchni murów ogniowych i attyk oraz obróbki kołnierzy kominów i ścian wywietrzników drewnianych i świetlików oraz innych elementów wystających ponad połać dachową oblicza się w metrach kwadratowych w rozwinięciu, bez uwzględnienia zakładów. Uwzględnia się natomiast ewentualne pasy usztywniające. Dla uproszczenia obliczania powierzchni można przyjmować wymiary pokrywanego elementu powiększone o 7 cm w kierunku szerokości i o 5 cm w kierunku długości - za każdą wystającą krawędź. 18

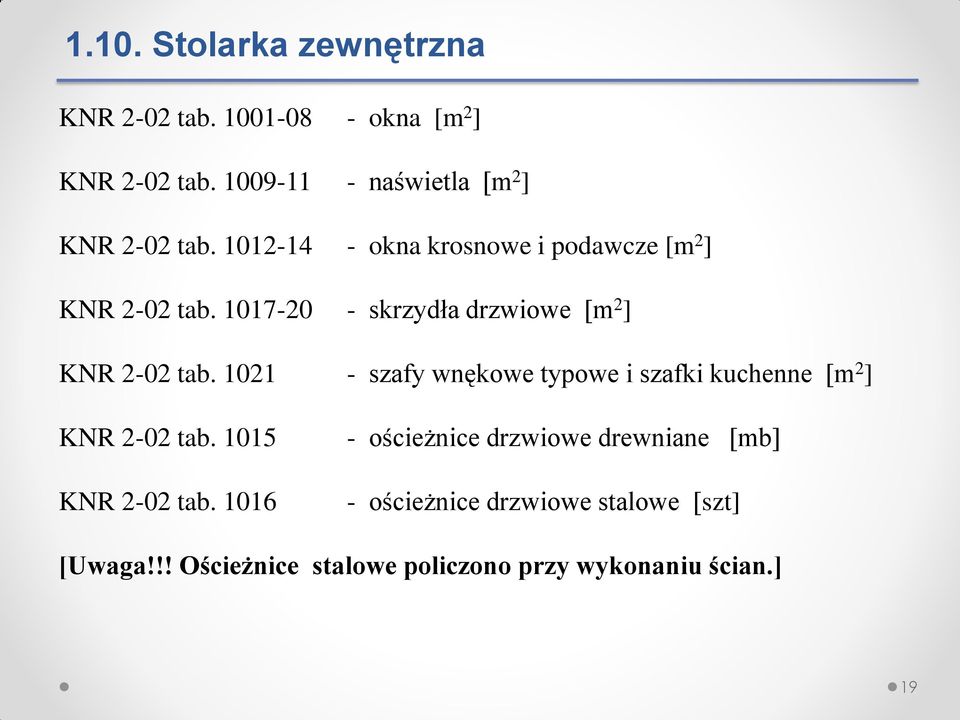

19 1.10. Stolarka zewnętrzna KNR 2-02 tab okna [m 2 ] KNR 2-02 tab naświetla [m 2 ] KNR 2-02 tab okna krosnowe i podawcze [m 2 ] KNR 2-02 tab skrzydła drzwiowe [m 2 ] KNR 2-02 tab szafy wnękowe typowe i szafki kuchenne [m 2 ] KNR 2-02 tab KNR 2-02 tab ościeżnice drzwiowe drewniane [mb] - ościeżnice drzwiowe stalowe [szt] [Uwaga!!! Ościeżnice stalowe policzono przy wykonaniu ścian.] 19

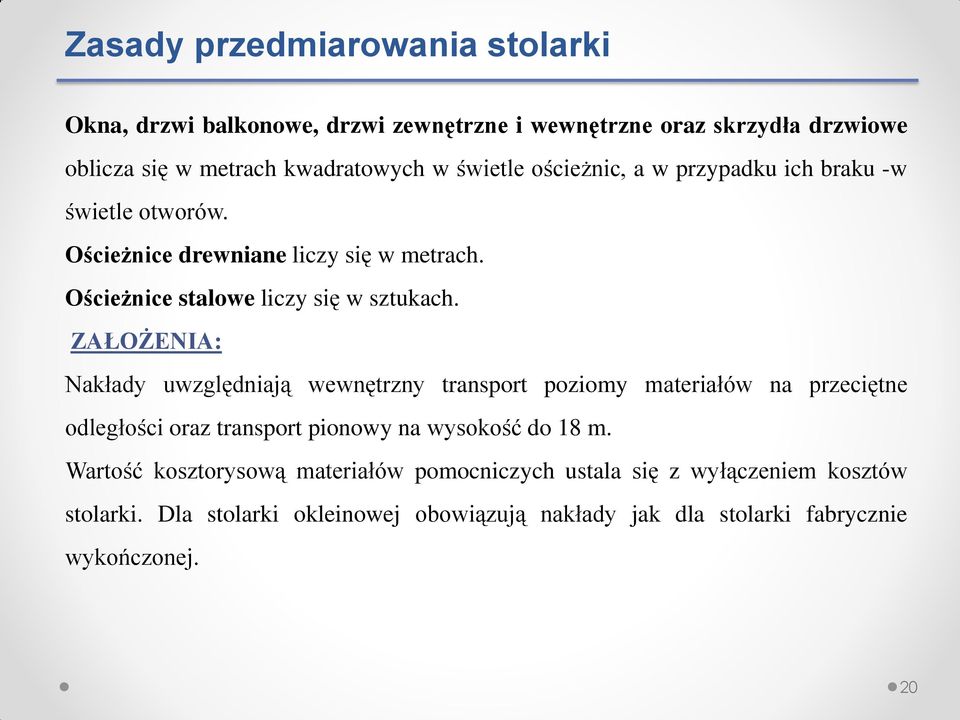

20 Zasady przedmiarowania stolarki Okna, drzwi balkonowe, drzwi zewnętrzne i wewnętrzne oraz skrzydła drzwiowe oblicza się w metrach kwadratowych w świetle ościeżnic, a w przypadku ich braku -w świetle otworów. Ościeżnice drewniane liczy się w metrach. Ościeżnice stalowe liczy się w sztukach. ZAŁOŻENIA: Nakłady uwzględniają wewnętrzny transport poziomy materiałów na przeciętne odległości oraz transport pionowy na wysokość do 18 m. Wartość kosztorysową materiałów pomocniczych ustala się z wyłączeniem kosztów stolarki. Dla stolarki okleinowej obowiązują nakłady jak dla stolarki fabrycznie wykończonej. 20
