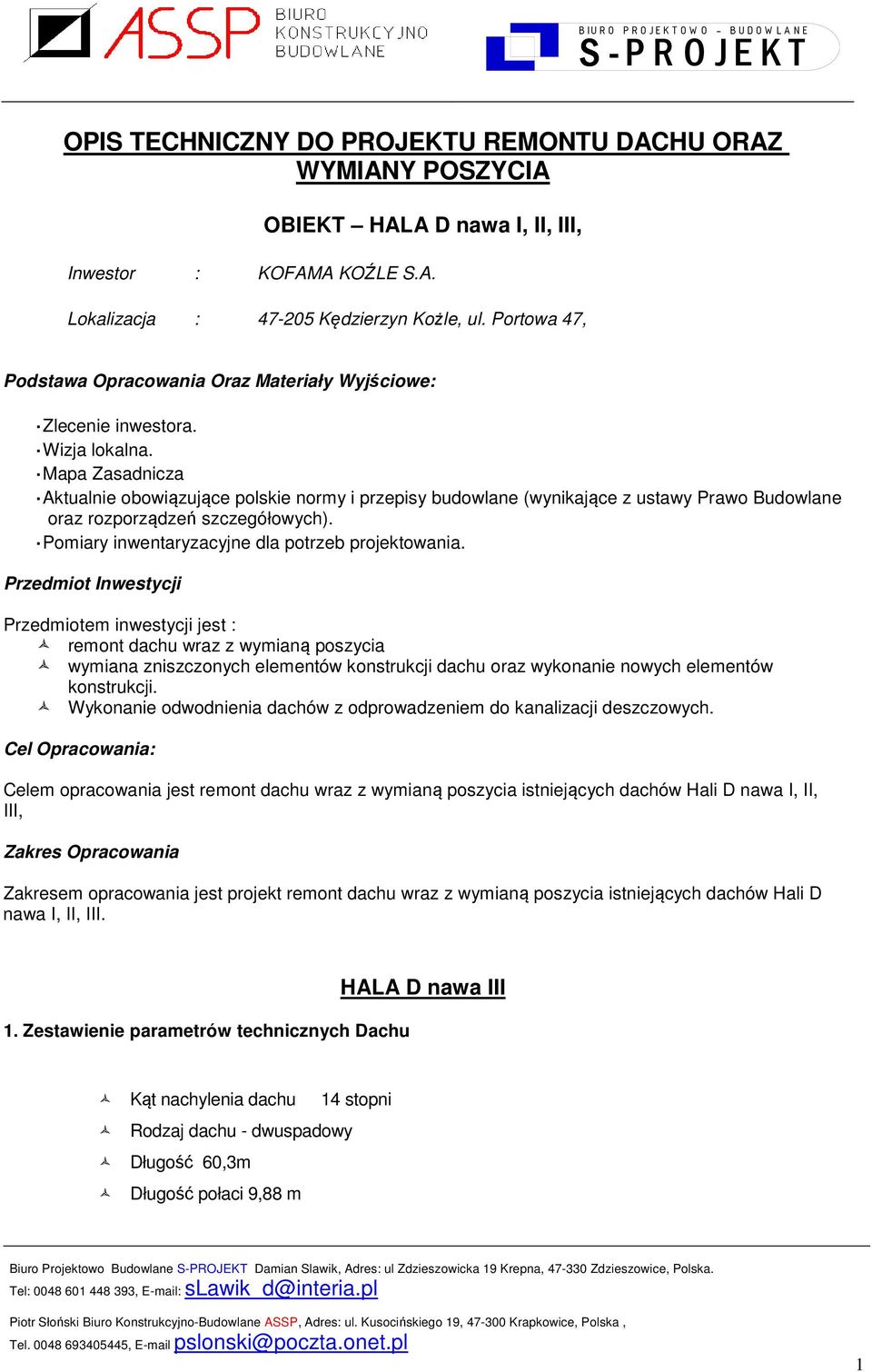

1 OPIS TECHNICZNY DO PROJEKTU REMONTU DACHU ORAZ WYMIANY POSZYCIA OBIEKT HALA D nawa I, II, III, Inwestor : KOFAMA KOŹLE S.A. Lokalizacja : Kędzierzyn Kożle, ul. Portowa 47, Podstawa Opracowania Oraz Materiały Wyjściowe: Zlecenie inwestora. Wizja lokalna. Mapa Zasadnicza Aktualnie obowiązujące polskie normy i przepisy budowlane (wynikające z ustawy Prawo Budowlane oraz rozporządzeń szczegółowych). Pomiary inwentaryzacyjne dla potrzeb projektowania. Przedmiot Inwestycji Przedmiotem inwestycji jest : remont dachu wraz z wymianą poszycia wymiana zniszczonych elementów konstrukcji dachu oraz wykonanie nowych elementów konstrukcji. Wykonanie odwodnienia dachów z odprowadzeniem do kanalizacji deszczowych. Cel Opracowania: Celem opracowania jest remont dachu wraz z wymianą poszycia istniejących dachów Hali D nawa I, II, III, Zakres Opracowania Zakresem opracowania jest projekt remont dachu wraz z wymianą poszycia istniejących dachów Hali D nawa I, II, III. 1. Zestawienie parametrów technicznych Dachu HALA D nawa III Kąt nachylenia dachu 14 stopni Rodzaj dachu - dwuspadowy Długość 60,3m Długość połaci 9,88 m 1

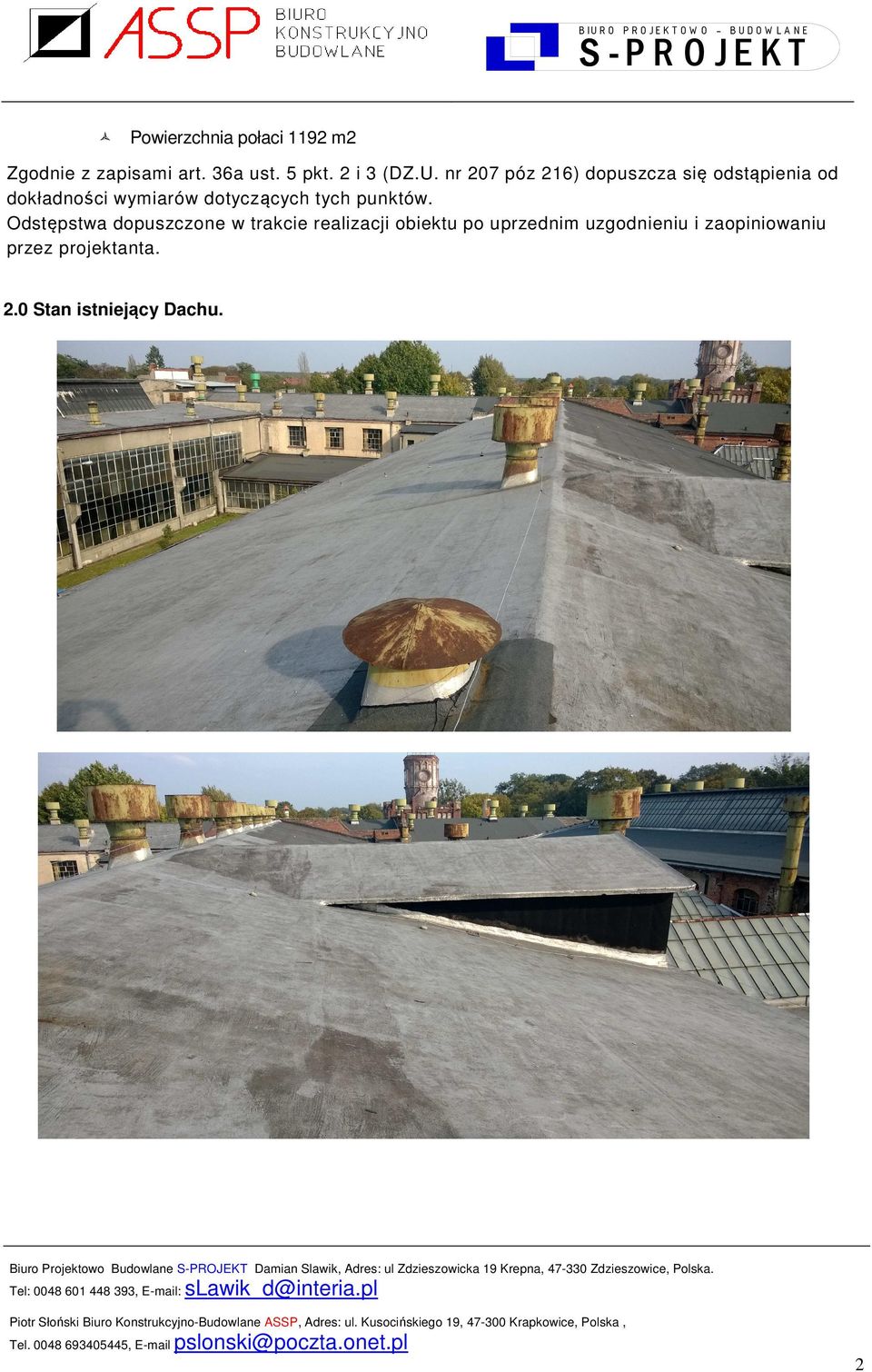

2 B IU R O P R O J E K T O W O - B U D O W L A N E S -P R O JE K T Powierzchnia połaci 1192 m2 Zgodnie z zapisami art. 36a ust. 5 pkt. 2 i 3 (DZ.U. nr 207 póz 216) dopuszcza się odstąpienia od dokładności wymiarów dotyczących tych punktów. Odstępstwa dopuszczone w trakcie realizacji obiektu po uprzednim uzgodnieniu i zaopiniowaniu przez projektanta. 2.0 Stan istniejący Dachu. Tel: , slawik_d@interia.pl Tel , pslonski@poczta.onet.pl 2

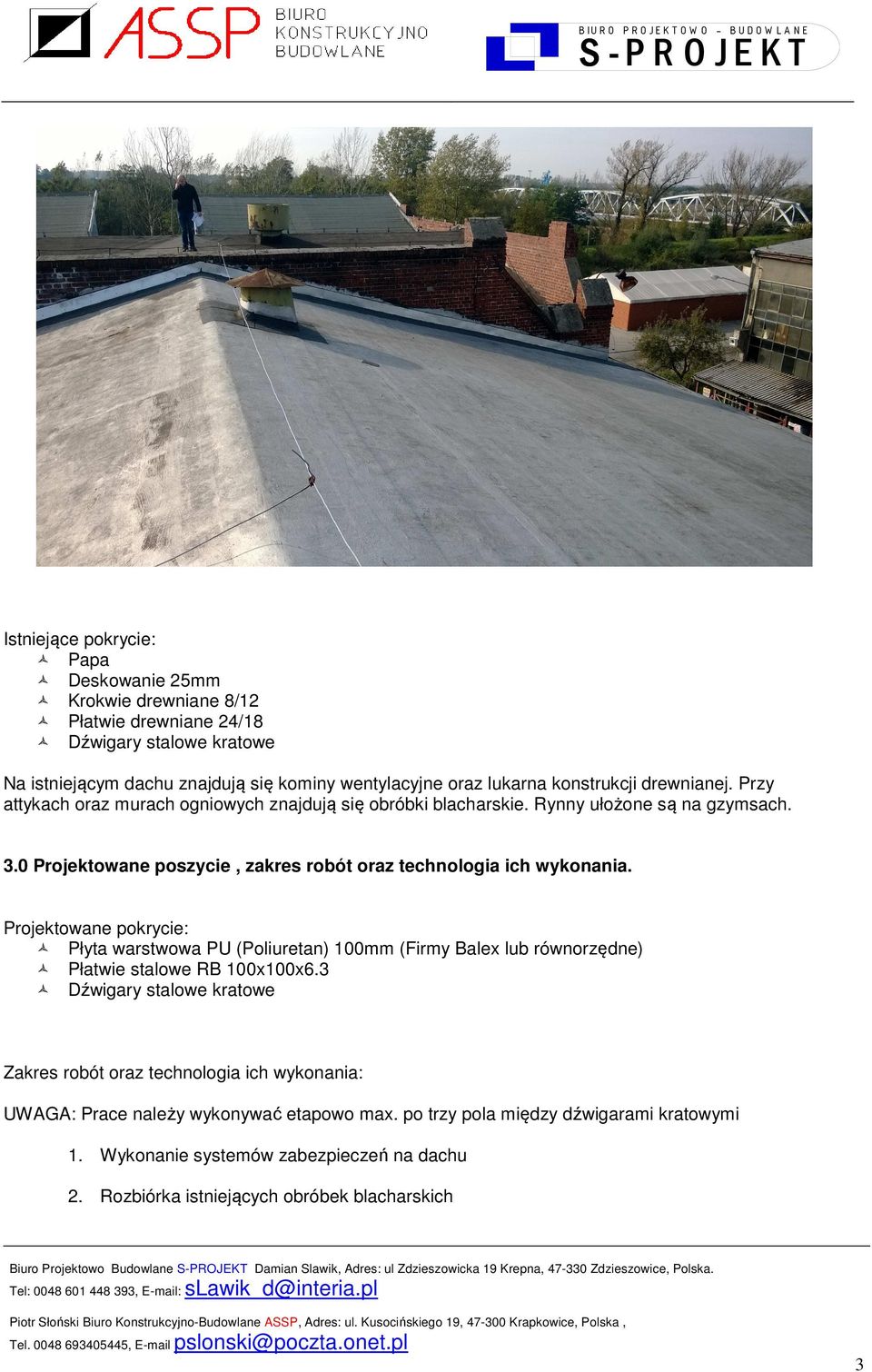

3 Istniejące pokrycie: Papa Deskowanie 25mm Krokwie drewniane 8/12 Płatwie drewniane 24/18 Dźwigary stalowe kratowe Na istniejącym dachu znajdują się kominy wentylacyjne oraz lukarna konstrukcji drewnianej. Przy attykach oraz murach ogniowych znajdują się obróbki blacharskie. Rynny ułożone są na gzymsach. 3.0 Projektowane poszycie, zakres robót oraz technologia ich wykonania. Projektowane pokrycie: Płyta warstwowa PU (Poliuretan) 100mm (Firmy Balex lub równorzędne) Płatwie stalowe RB 100x100x6.3 Dźwigary stalowe kratowe Zakres robót oraz technologia ich wykonania: UWAGA: Prace należy wykonywać etapowo max. po trzy pola między dźwigarami kratowymi 1. Wykonanie systemów zabezpieczeń na dachu 2. Rozbiórka istniejących obróbek blacharskich 3

4 3. Rozbiórka pokrycia z papy Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu i wykonaniu daszków ochronnych nad wejściami. Rozebrane pola połaci dach należy zabezpieczyć przed opadami atmosferycznymi. Rozebraną papę oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Niedopuszczalne jest również magazynowanie rozebranego poszycia na dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 4. Rozbiórka kominów wentylacyjnych oraz lukarny Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien. 5. Rozbiórka deskowania Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien. 6. Rozbiórka krokwi Rozebrane elementy należy spuszczać z dachu za pomocą lin 7. Rozbiórka płatwi, wykonanie nowych połączeń dla płatwi lub adaptacja istniejących, montaż nowych płatwi stalowych. Płatwie należy wymieniać pojedyńczo po jednym rzędzie (nie wolno jednocześnie rozebrać wszystkich płatwi w polu między dźwigarami). Nowe płatwie należy dociąć do rzeczywistego wymiaru między dźwigarami. W Płatwiach należy wykonać otwory w celu mocowania na śruby w istniejących połączeniach na dźwigarze. Po zdjęciu poszycia należy wyzwać projektanta w celu ustalenia sposobu łączenia płatwi w istniejących połączeniach. Nowe stalowe o przekroju H 100 x 100x 5 (Rura kwadratowa) 8. Montaż płyt warstwowych. Płyty warstwowe montujemy na zakład za pomocą wkrętów do płatwi. Na zakładach płyt wkręcamy wkręty (zszywki) wg zaleceń producenta. Płyty mocujemy ściśle wg zaleceń producenta. 9. Montaż obróbek blacharskich. Stosowanie, ilość i rodzaj obróbek blacharskich wg zaleceń producenta płyt warstwowych. Poszczególne pasy obróbek blacharskich powinny być montowane z zakładem min150 mm. Całość obróbek blacharskich należy wykonać z blachy gr. 0,7 mm. 10. Montaż odwodnienia z dachu - rynny, spusty 1. Zestawienie parametrów technicznych Dachu HALA D nawa II Kąt nachylenia dachu - spadki 2% Rodzaj dachu - płaski Długość 58,10 m Szerokość 14,56 m Powierzchnia połaci 846 m2 4

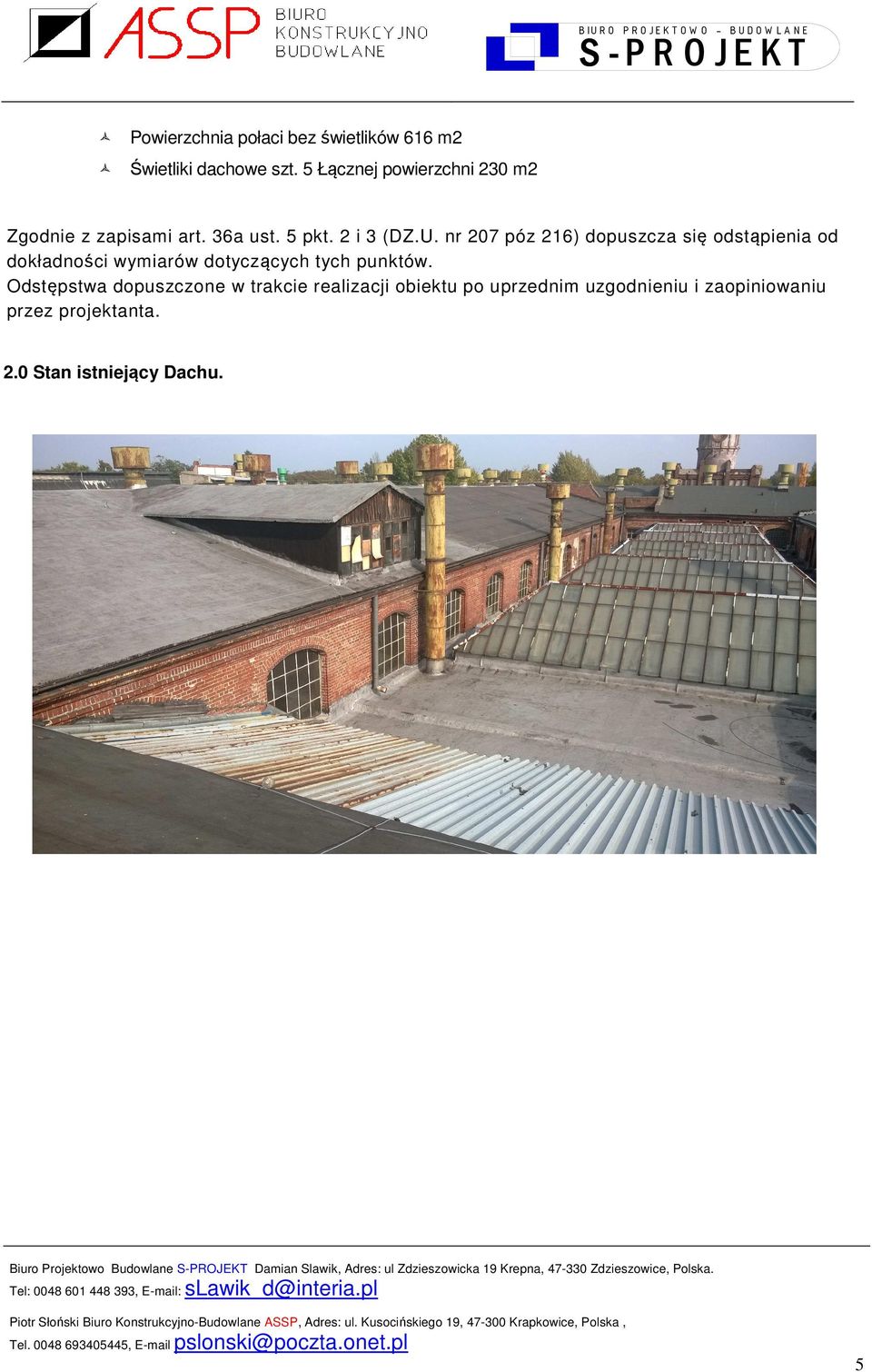

5 Powierzchnia połaci bez świetlików 616 m2 Świetliki dachowe szt. 5 Łącznej powierzchni 230 m2 Zgodnie z zapisami art. 36a ust. 5 pkt. 2 i 3 (DZ.U. nr 207 póz 216) dopuszcza się odstąpienia od dokładności wymiarów dotyczących tych punktów. Odstępstwa dopuszczone w trakcie realizacji obiektu po uprzednim uzgodnieniu i zaopiniowaniu przez projektanta. 2.0 Stan istniejący Dachu. 5

6 Istniejące pokrycie: Papa, spadki Strop żelbetowy płytowo-belkowy Świetliki dachowe na konstrukcji stalowej z szyby podwójnej Na istniejącym dachu znajdują się kominy wentylacyjne. Rury spustowe wpuszczone do wnętrza hali 3.0 Projektowane poszycie, zakres robót oraz technologia ich wykonania. Projektowane pokrycie: Folia (Membrana) PVC 1,5mm Kliny spadkowe styropianowe 2% Izolacja Cieplna Styropian EPS 100 gr 150m Folia paroszczelna Świetliki dachowe łukowe z paneli poliwęglanowych szt.5 Strop żelbetowy płytowo-belkowy Zakres robót oraz technologia ich wykonania: 1. Wykonanie systemów zabezpieczeń na dachu 2. Rozbiórka istniejących obróbek blacharskich 3. Rozbiórka istniejących szklanych świetlików dachowych 4. Rozbiórka prowizorycznego zadaszenia z blachy trapezowej (widoczne na zdjęciu powyżej w dolnej części zdjęcia) 6

7 Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu. Rozebrane świetliki oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. Rozebrane pola połaci dachu należy zabezpieczyć przed opadami atmosferycznymi. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 5. Rozbiórka pokrycia z papy Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu i wykonaniu daszków ochronnych nad wejściami. Rozebrane pola połaci dach należy zabezpieczyć przed opadami atmosferycznymi. Rozebraną papę oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 6. Rozbiórka kominów wentylacyjnych Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien. 7. Montaż nowych świetlików dachowych łukowych poliwęglanowych (czterokomorowych) 8. Układanie foli paroszczelnej 9. Układanie styropianu gr 150mm EPS Układanie klinów spadkowych styropianowych spadki 2% 11. Układanie oraz zgrzewanie foli (membrany) PCV 1,5mm Zbrojona poliestrem membrana jest mocowana do podłoża za pomocą mechanicznych łączników i podkładek przeciwdziałających działaniu siły ssącej wiatru. Bryt membrany mocowany jest do podłoża poprzez izolację termiczną wzdłuż jednego brzegu. Kolejny bryt układany jest tak, aby jego brzeg przykrył łączniki. Połączenie zgrzewane jest gorącym powietrzem. Przed instalacją membrany i w trakcie układania należy sprawdzać i w razie koniecznosci korygować stan podłoża (tj. eliminować przerwy, nierówności i inne nieprawidłowości, które mogą obniżac jakość wykonania dachu). Arkusze membrany należy układać, pozostawiając zakłady boczne o szerokości minimum 90 mm i końcowe o szerokości minimum 100 mm. Szerokość zgrzewu powinna wynosić 40 mm. Sposób ułożenia brytów powinien być taki, by woda spływała prostopadle lub równolegle do nich. Należy unikać wykonywania zgrzewów pod prąd spływajacej wody. Po zakończeniu pracy na danym obszarze konieczne jest sprawdzenie spoin. Należy jednak odczekać, aż spoiny ostygną do temperatury otoczenia. Bez względu na rodzaj mocowania folii dachowych PVC, na obwodzie dachu, przy zmianie kąta nachylenia lub detalach architektonicznych należy zawsze stosować mechaniczne łączniki. Zagwarantują one, że naprężenia generowane w jednym obszarze membrany nie będą przenoszone do innych. Folie dachowe PVC mocujemy ściśle wg zaleceń producenta. 12. Montaż obróbek blacharskich oraz listw wykończeniowych. Poszczególne pasy obróbek blacharskich powinny być montowane z zakładem min150 mm. Całość obróbek blacharskich należy wykonać z blachy gr. 0,7 mm. 13. Montaż odwodnienia z dachu spusty podciśnieniowe odprowadzane wew. hali 7

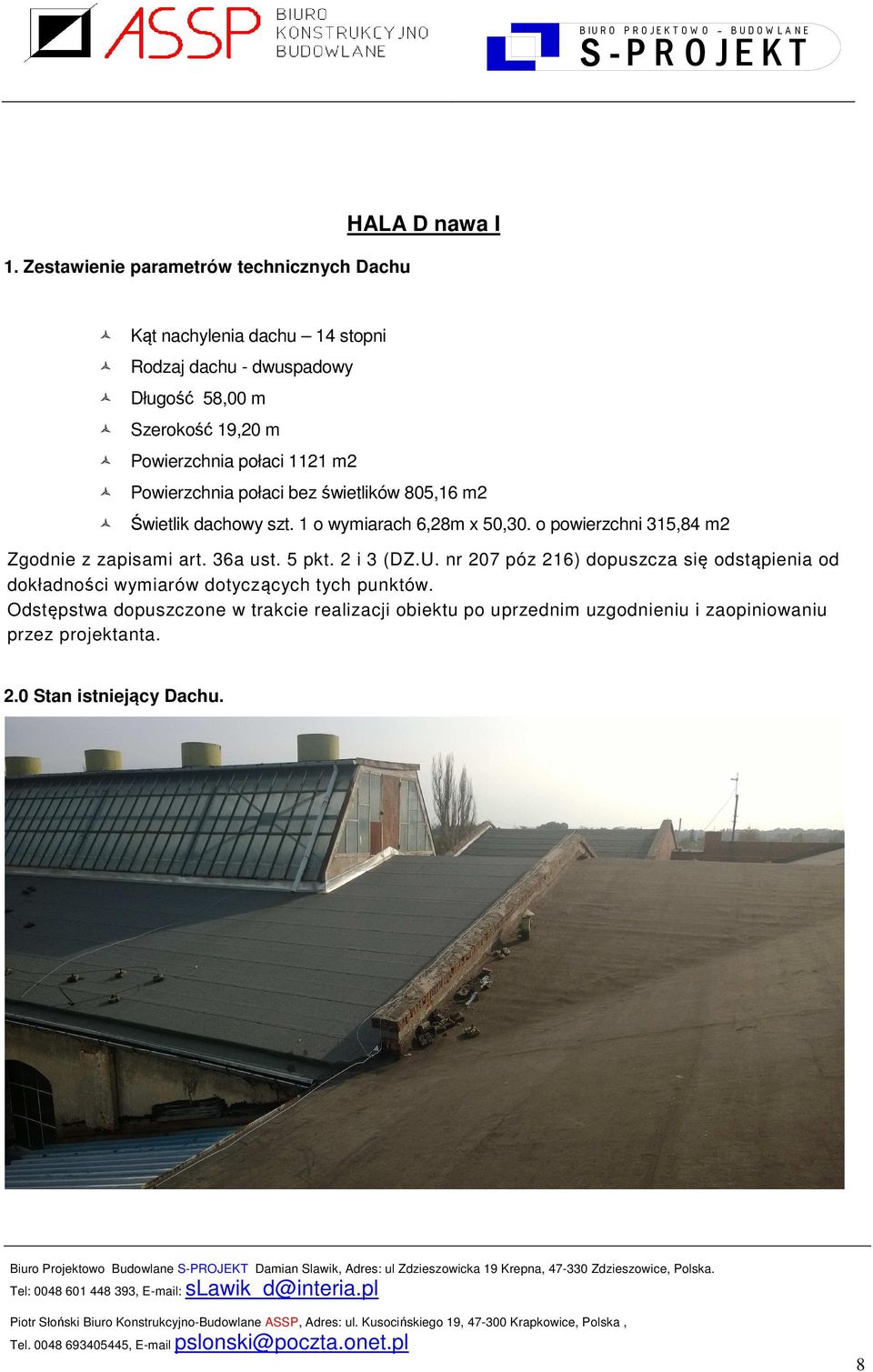

8 1. Zestawienie parametrów technicznych Dachu HALA D nawa I Kąt nachylenia dachu 14 stopni Rodzaj dachu - dwuspadowy Długość 58,00 m Szerokość 19,20 m Powierzchnia połaci 1121 m2 Powierzchnia połaci bez świetlików 805,16 m2 Świetlik dachowy szt. 1 o wymiarach 6,28m x 50,30. o powierzchni 315,84 m2 Zgodnie z zapisami art. 36a ust. 5 pkt. 2 i 3 (DZ.U. nr 207 póz 216) dopuszcza się odstąpienia od dokładności wymiarów dotyczących tych punktów. Odstępstwa dopuszczone w trakcie realizacji obiektu po uprzednim uzgodnieniu i zaopiniowaniu przez projektanta. 2.0 Stan istniejący Dachu. 8

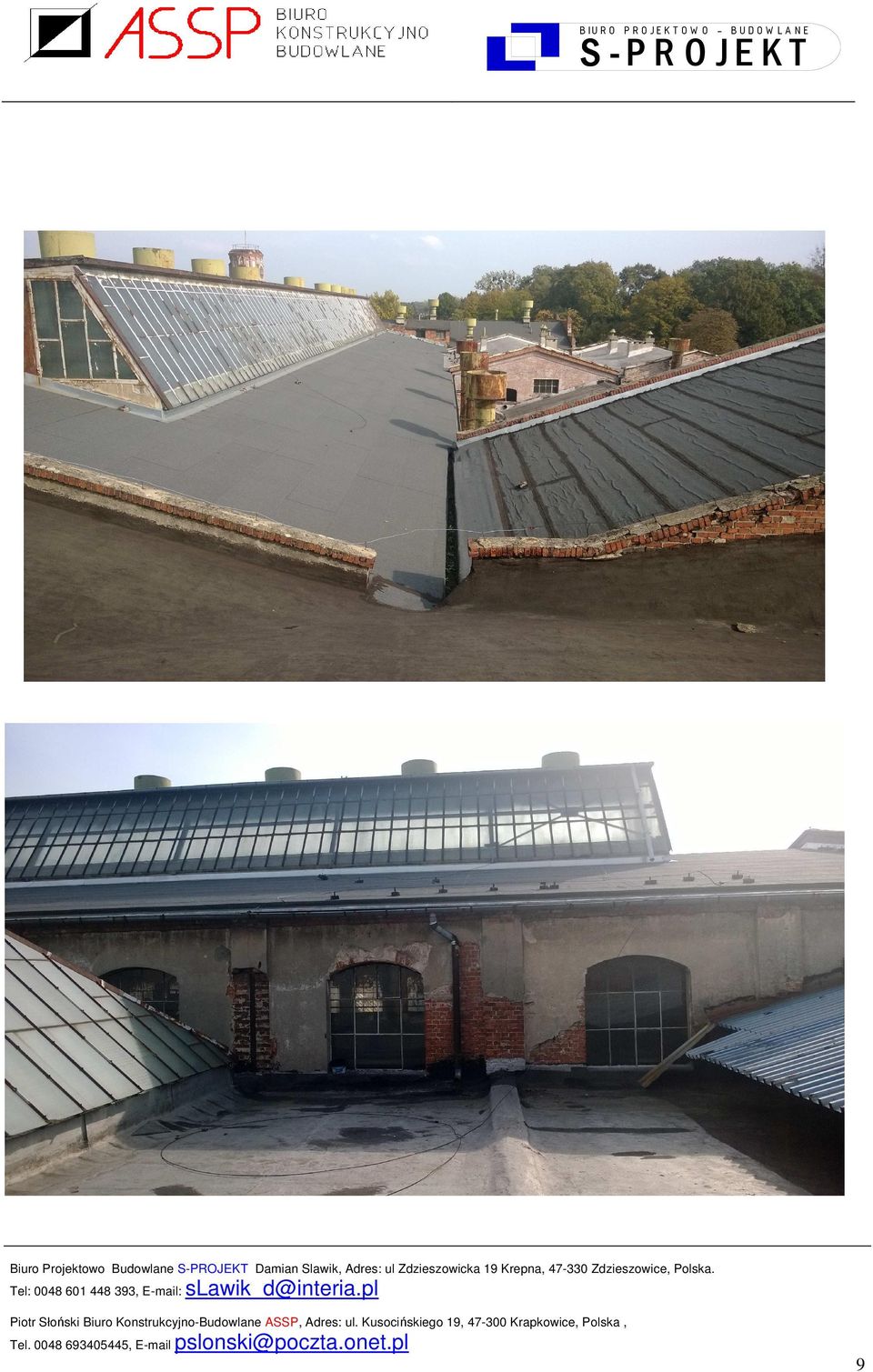

9 B IU R O P R O J E K T O W O - B U D O W L A N E S -P R O JE K T Tel: , slawik_d@interia.pl Tel , pslonski@poczta.onet.pl 9

10 Istniejące pokrycie: Papa Styropapa Folia Blacha trapezowa ocynkowana Płatwi stalowe Dźwigary stalowe kratowe Na istniejącym dachu znajdują się kominy wentylacyjne oraz świetlik dachowy szerokości 6,28m długości... Przy gzymsach, murach ogniowych, krawędziach dachu znajdują się obróbki blacharskie. 3.0 Projektowane poszycie dachu, zakres robót oraz technologia ich wykonania. Projektowane pokrycie w miejscu istniejącego świetlika: Papa wierzchniego krycia Papa podkładowa klejona Pianka PIR 100mm Folia paroszczelna Blacha Konstrukcyjna BTR 153gr1,0mm Dźwigary stalowe kratowe Nowe Świetlik dachowy długości..50,30 szerokości 3,40m. Świetlik łukowy z paneli poliwęglanowych (czterokomorowe). Stalowa podstawa świetlika mocowana do nowych wymianów z profili RZ 150x100x5. Zakres robót oraz technologia ich wykonania: 1. Wykonanie systemów zabezpieczeń na dachu 2. Rozbiórka istniejących obróbek blacharskich 3. Rozbiórka kominów wentylacyjnych. Rozebrane elementy należy spuszczać z dachu za pomocą lin lub rynien. 4. Rozbiórka istniejących szklanych świetlików dachowych Rozbiórkę pokrycia dachu należy rozpocząć po uprzednim wygrodzeniu terenu. Rozebrane świetliki oraz obróbki blacharskie spuszczać z dachu za pomocą rynien lub nosideł. Nie dopuszcza się zrzucania elementów poszycia z dachu. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. Rozebrane pola połaci dachu należy zabezpieczyć przed opadami atmosferycznymi. Rozebrane pokrycie dachu należy przechowywać w kontenerach w wyznaczonym miejscu. 5. Wykonanie nowych konstrukcji dla świetlików dachowych. Wykonanie i montaż wymiana dachowego pod konstrukcję nowego świetlika dachowego RZ 150x100x5 10

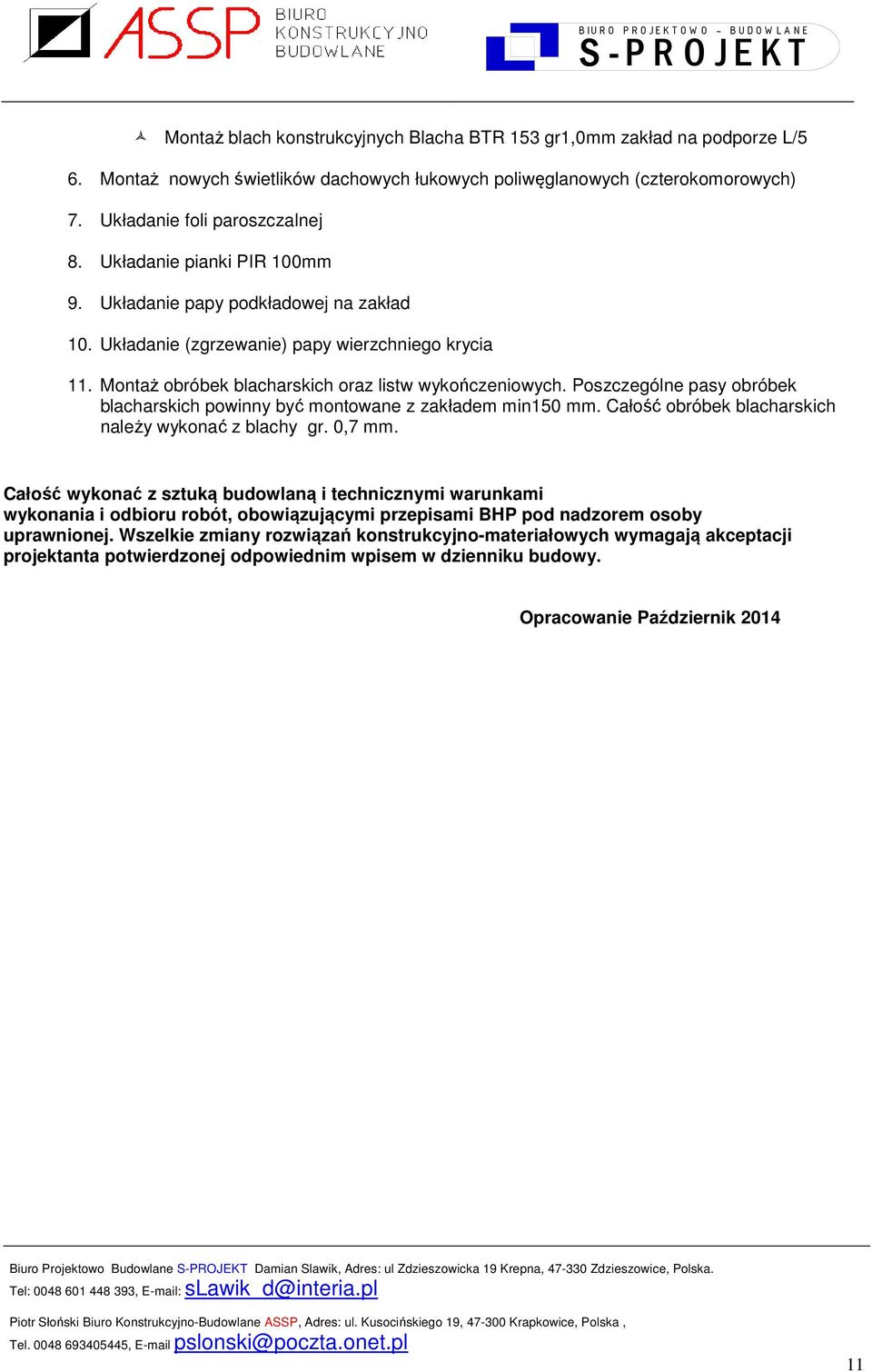

11 Montaż blach konstrukcyjnych Blacha BTR 153 gr1,0mm zakład na podporze L/5 6. Montaż nowych świetlików dachowych łukowych poliwęglanowych (czterokomorowych) 7. Układanie foli paroszczalnej 8. Układanie pianki PIR 100mm 9. Układanie papy podkładowej na zakład 10. Układanie (zgrzewanie) papy wierzchniego krycia 11. Montaż obróbek blacharskich oraz listw wykończeniowych. Poszczególne pasy obróbek blacharskich powinny być montowane z zakładem min150 mm. Całość obróbek blacharskich należy wykonać z blachy gr. 0,7 mm. Całość wykonać z sztuką budowlaną i technicznymi warunkami wykonania i odbioru robót, obowiązującymi przepisami BHP pod nadzorem osoby uprawnionej. Wszelkie zmiany rozwiązań konstrukcyjno-materiałowych wymagają akceptacji projektanta potwierdzonej odpowiednim wpisem w dzienniku budowy. Opracowanie Październik
