DOM CARITAS NEUWERK. Swego czasu pierwszy dom opieki dla seniorów w standardzie budownictwa pasywnego

Transkrypt

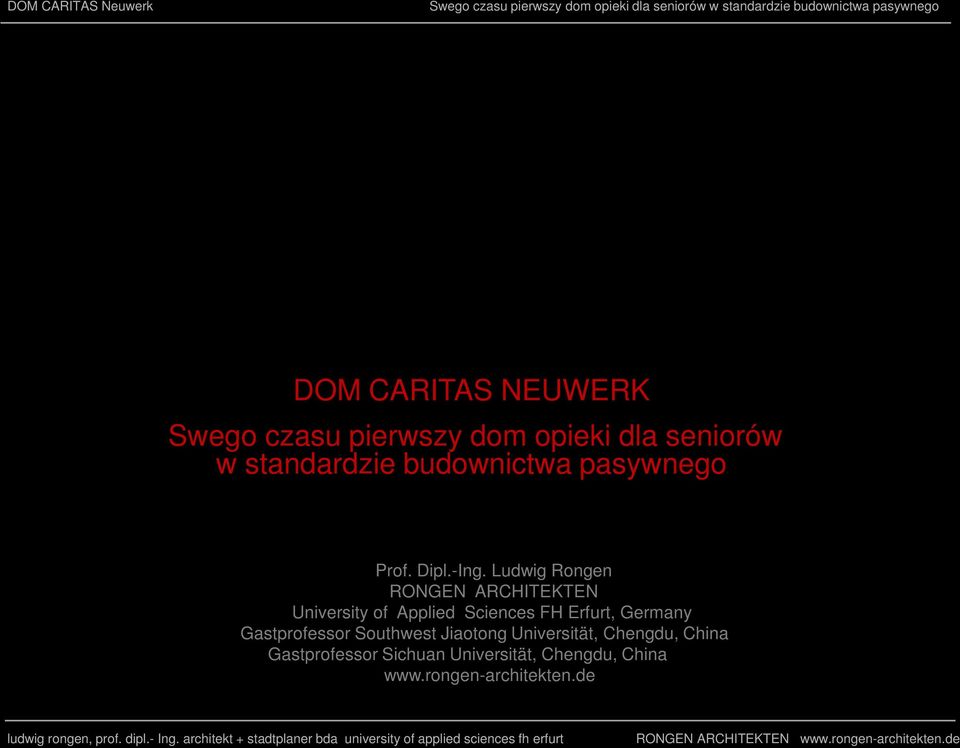

1 DOM CARITAS NEUWERK Swego czasu pierwszy dom opieki dla seniorów w standardzie budownictwa pasywnego Prof. Dipl.-Ing. Ludwig Rongen RONGEN ARCHITEKTEN University of Applied Sciences FH Erfurt, Germany Gastprofessor Southwest Jiaotong Universität, Chengdu, China Gastprofessor Sichuan Universität, Chengdu, China

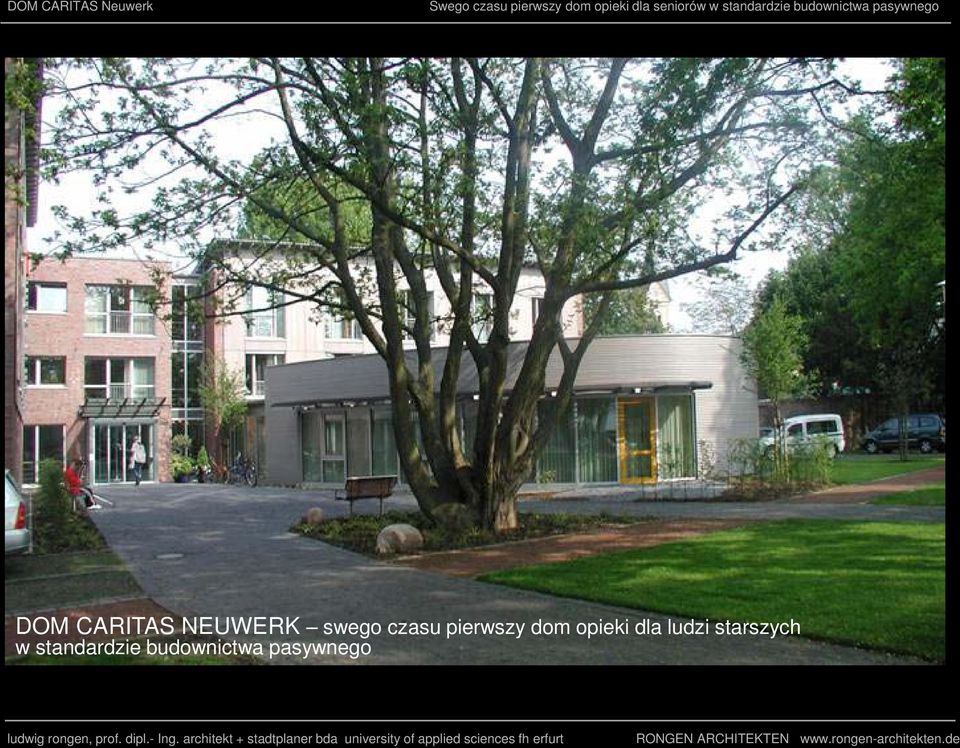

2 DOM CARITAS NEUWERK swego czasu pierwszy dom opieki dla ludzi starszych w standardzie budownictwa pasywnego

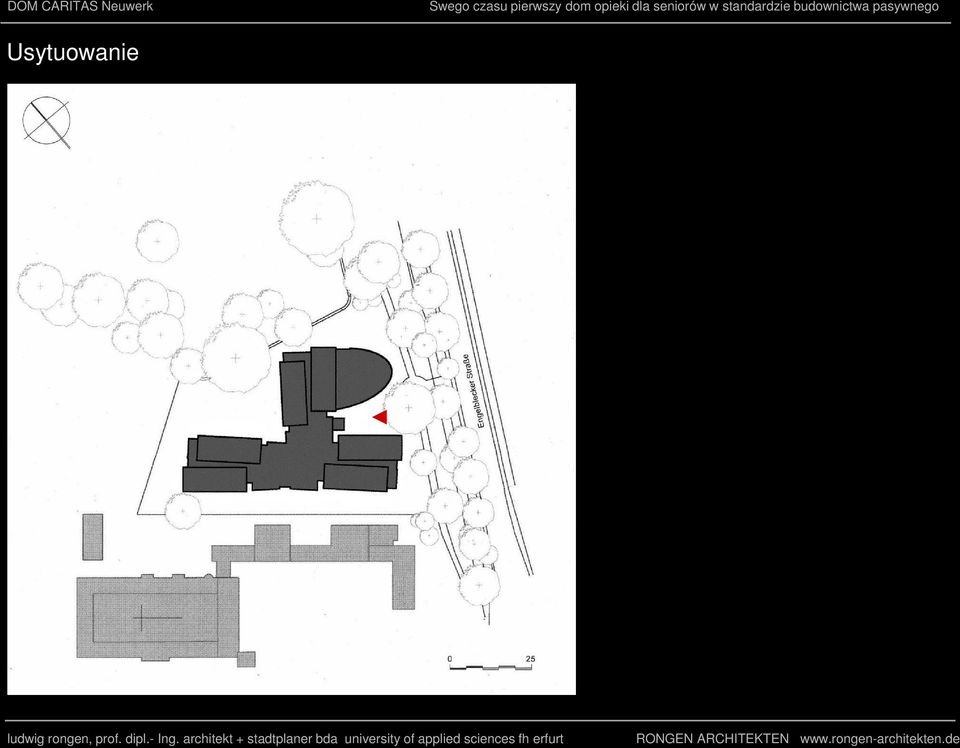

3 Usytuowanie

4 BEZPIECZEŃSTWO POWAŻANIE SAMOSTANOWIENIE SWOBODA BLISKOŚĆ DOMOWA ATMOSFERA Foto:

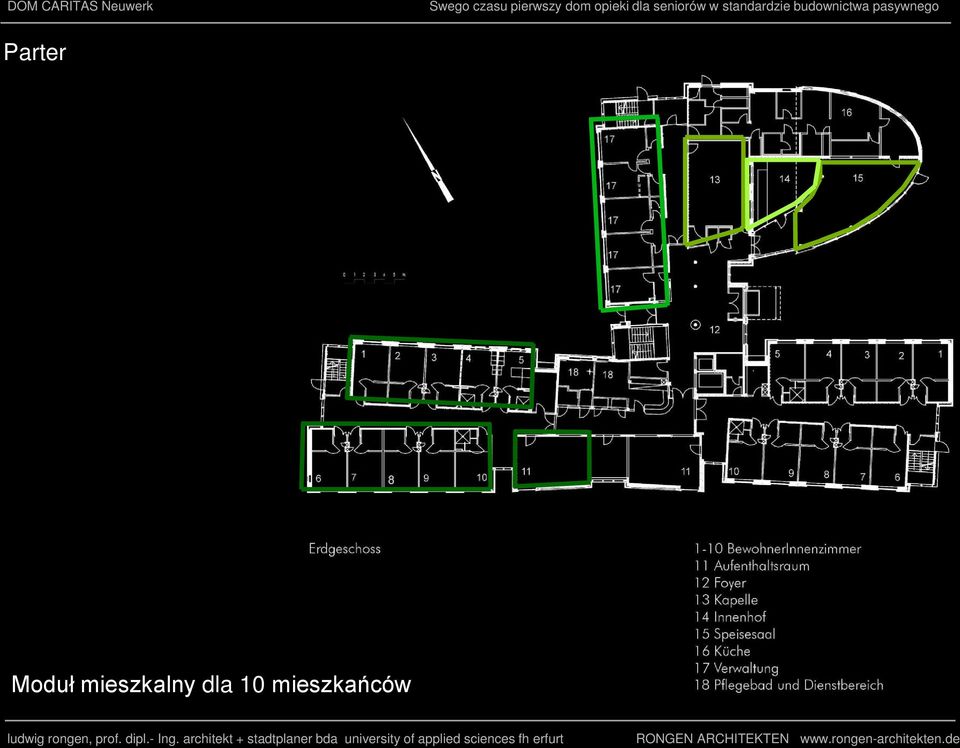

5 Parter Moduł mieszkalny dla 10 mieszkańców

6 Piętro Moduł mieszkalny dla 10 mieszkańców

7 Budowa ściany parteru oraz szczytu budynku klinkierowa warstwa licowa Klinkierowa warstwa licowa Izolacja wewn. z wełny miner., kaszerowana Płyta pilśniowa paroprzepuszczalna Drewniana konstrukcja szkieletu ściany Izolacja cieplna z wełny mineralnej Płyta wiórowa płaskoprasowana OSB Izolacja paroszczelna Drewniany ruszt nośny okładziny wewn. Izolacja cieplna z wełny mineralnej Płyty gipsowo-kartonowe 11,5 cm 6,0 cm 1,3 cm 22,0 cm 1,3 cm 5,0 cm 1,25 cm U = 0,133 W/m²K

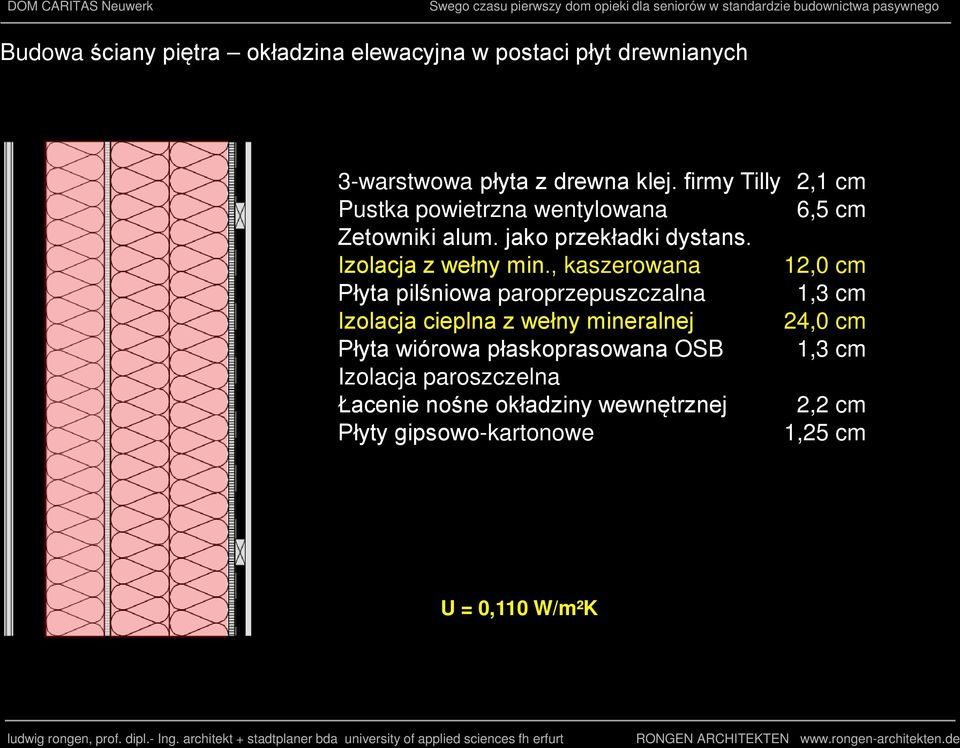

8 Budowa ściany piętra okładzina elewacyjna w postaci płyt drewnianych 3-warstwowa płyta z drewna klej. firmy Tilly Pustka powietrzna wentylowana Zetowniki alum. jako przekładki dystans. Izolacja z wełny min., kaszerowana Płyta pilśniowa paroprzepuszczalna Izolacja cieplna z wełny mineralnej Płyta wiórowa płaskoprasowana OSB Izolacja paroszczelna Łacenie nośne okładziny wewnętrznej Płyty gipsowo-kartonowe 2,1 cm 6,5 cm 12,0 cm 1,3 cm 24,0 cm 1,3 cm 2,2 cm 1,25 cm U = 0,110 W/m²K

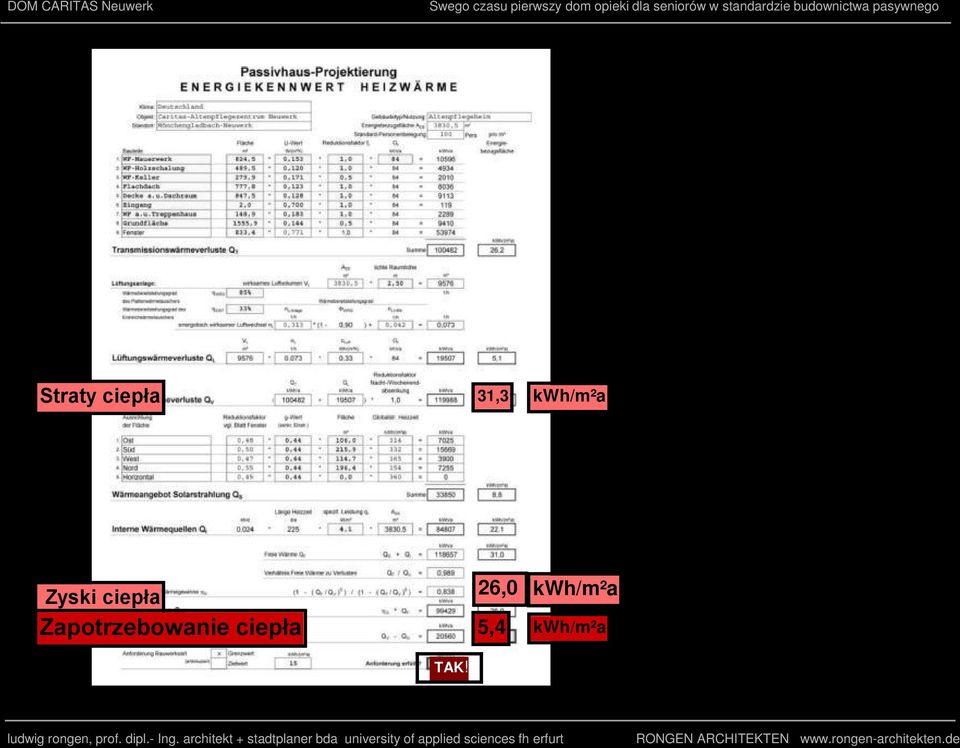

9 Straty ciepła 31,3 kwh/m²a Zyski ciepła Zapotrzebowanie ciepła 26,0 5,4 kwh/m²a kwh/m²a TAK!

10 Mostki cieplne 140 mb liniowych mostków cieplnych = straty ciepła wynoszące kwh/a Jednostkowe zużycie ciepła do ogrzewania - 0,35 kwh/m² Nakład inwestycyjny ,00

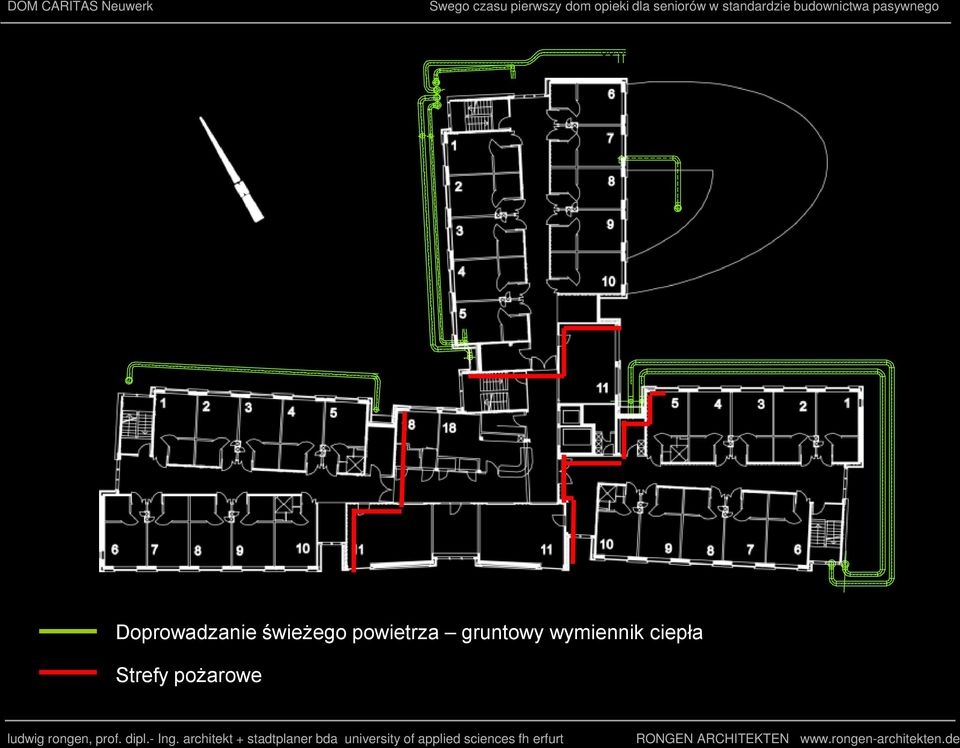

11 Doprowadzanie świeżego powietrza gruntowy wymiennik ciepła Strefy pożarowe

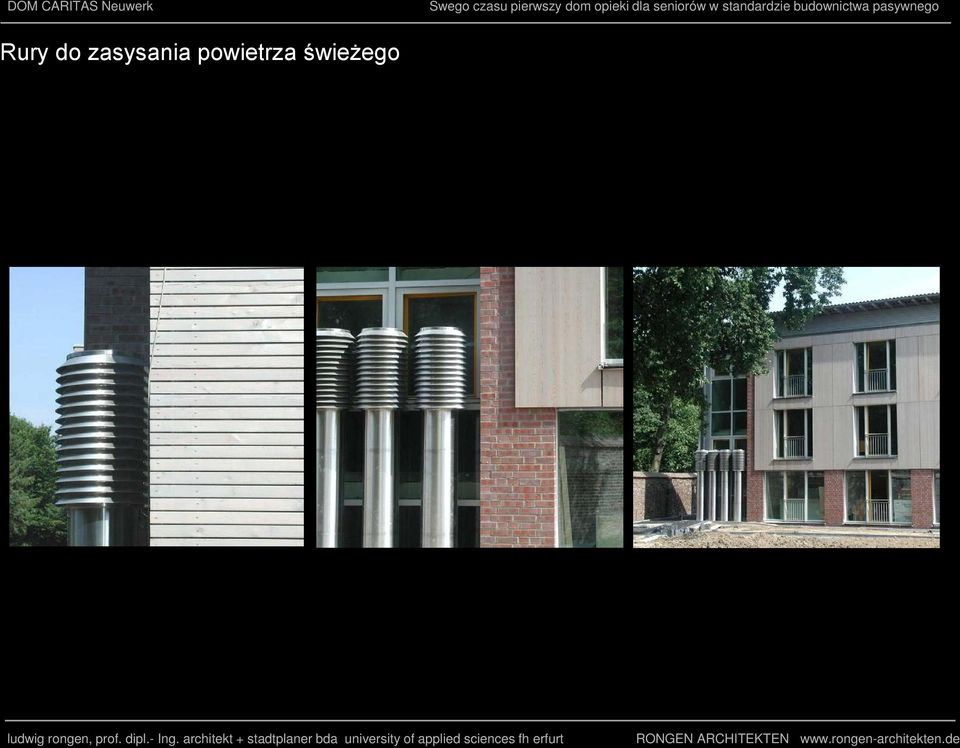

12 Rury do zasysania powietrza świeżego

13 Zdjęcia z placu budowy

14 REZULTAT POMIARU METODĄ BLOWER-DOOR 0,4 h -1 Wartość dopuszczalna 0,6 h -1 OSZCZĘDNOŚĆ kwh/a OSZCZĘDNOŚĆ ta odpowiada 11,9%

15 RUCH CEN ROPY NAFTOWEJ Cena ropy naftowej ,9 US $ za baryłkę XI 2001: wyliczone oszczędności / rok Cena ropy naftowej US $ za baryłkę Źródło. TECSON GmbH

16 XI 2001 oszczędności / rok X 2007 oszczędności I 2008 oszczędności / rok / rok Kalkulacja rentowności

17 Jak mieszkańcy reagują na fakt, że w celu wentylacji pomieszczeń nie muszą już otwierać okien (ale mogą to zrobić w dowolnym momencie!)? Standardowa kondygnacja Mieszkańcy potrzebowali dobrych trzech miesięcy, aby przyzwyczaić się do nowej sytuacji, w której wentylacja za pośrednictwem otwierania okien nie jest już konieczna. Nieprawidłowe postępowanie mieszkańców chorych na demencję odnośnie wentylacji Dla mieszkańców dotkniętych demencją nie było dotąd możliwe zmienienie żadnych przyzwyczajeń. Na podstawie dotychczasowych doświadczeń z eksploatacji domu stwierdzono (pomimo nieprawidłowego postępowania odnośnie wentylacji, bardzo małe w stosunku do obliczonej wartości, dodatkowe zużycie energii: 15,2%) Dom 0,54-litrowy stał się domem 0,62-litrowym

18 Przykład PHPP z podwójnym oszkleniem 31,9% więcej strat ciepła lecz także 12,7% więcej zysków ciepła O 122,2% większe zapotrzebowanie na ciepło do ogrzewania Mimo to nadal bardzo dobry dom pasywny! STRATY CIEPŁA 41,3 kwh/m²a ZYSKI CIEPŁA ZAPOTRZ. CIEPŁA 29,3 12,0 kwh/m²a kwh/m²a TAK!

19 CO Stężenie 2 -Konzentration CO 2 w pomieszczeniach in Wohnräumenmieszkalnych 3000 Wskaźnik Pettenkofera (wartość graniczna dopuszczalna ze wzgl. higienicznych dla pomieszczeń stale zamieszkanych) Godzina Zmierzone stężenie CO 2 w sypialniach budynków mieszkalnych z instalacją wentylacyjną Zmierzone stężenie CO 2 na parterze w budynkach pasywnych Stężenie CO 2 w budynkach pasywnych utrzymuje się ciągle poniżej wskaźnika Pettenkofera wynoszącego 1000 ppm

20 CARITAS-HAUS Neuwerk Seinerzeit erstes Altenpflegeheim im Passivhausstandard W domie Caritas Neuwerk nie pachnie moczem!

21

22

23 Schrank Pokój Einzelzimmer jednoosobowy

24 Pokój dwuosobowy

25 Detale ukształtowania budynku

26 Detale

27 Rejon wejścia ze stołówką

28 Jadalnia

29

30 Jadalnia

31 DOM CARITAS ST. JOSEF pierwszy duży obiekt o konstrukcji modułowej w standardzie budownictwa pasywnego

32 Inwentaryzacja fotograficzna Piła zębata i stary budynek główny

33 Ukształtowanie elewacji Wschód Południe Zachód

34 DOM CARITAS ST. JOSEF Materiały Kompozycja materiałów dla nowego domu Caritas St. Josef składa się z laserowanych na szaro płyt modrzewiowych, tynkowanej na czerwono elewacji, białych ram okiennych oraz antracytowej barwy rolet chroniących przed nasłonecznieniem.

35 DOM CARITAS ST. JOSEF Parter 1 28 pokoi mieszkańców na kondygnację 2 Świetlice 3 Łazienka pielęgnacyjna 4 Pokój dla personelu 5 Pokój terapeutyczny 6 Kuchnia 7 Jadalnia 8 Administracja 9 Winda

36 Pierwsze piętro 1 Pokoje mieszkańców (28 na kondygnację) 2 Świetlice 3 Łazienka pielęgnacyjna 4 Pokój dla personelu 9 Winda 10 Fryzjer 11 Kaplica 12 Pomieszczenie do medytacji 13 Pokryty roślinnością dach płaski z drogą ewakuac.

37 Drugie piętro 1 28 pokoi mieszkańców na kondygnację 2 Świetlice 3 Łazienka pielęgnacyjna 4 Pokój dla personelu 5 Pokój terapeutyczny 9 Winda 13 Dach płaski pokryty roślinnością

38 Etapy budowy STAN PIERWOTNY ROZBIÓRKA PIŁY ZĘBATEJ I KAPLICY

39 Etapy budowy Nowo wzniesiony w technice modułowej dom opieki dla osób starszych

40 CARITAS-HAUS ST. JOSEF ROZBIÓRKA GÓRNYCH PIĘTER STAREGO BUDYNKU GŁÓWNEGO

41 Nowo wzniesiona kaplica na pierwszym piętrze

42 CARITAS-HAUS ST. JOSEF Remont i przebudowa parteru starego budynku głównego

43 Detal elewacji DETAL POŁĄCZENIE MODUŁÓW W PIONIE MODUŁ 1 GRANICA MODUŁÓW MODUŁ 2

44 Ukształtowanie elewacji ZAKOŃCZENIE MODUŁÓW GRANICA MODUŁU DETAL DACH POGRĄŻONY

45 Budownictwo modułowe Quelle Fotos: Fa. KLEUSBERG

46 Dom Caritas St. Josef Pierwszy duży obiekt o prefabrykowanej konstrukcji modułowej w standardzie budownictwa pasywnego, MG-Giesenkirchen

47

48

49 Domy opieki dla osób starszych nadają się dzięki zwartości swej budowy oraz wysokiej gęstości zasiedlenia szczególnie dobrze do realizacji w standardzie budownictwa pasywnego. W szczególności także wysoki komfort mieszkania oraz nadzwyczaj dobra jakość powietrza powinny sprawić, że stosowanie standardów budownictwa pasywnego przy wznoszeniu domów opieki dla osób starszych stanie się regułą.
