esco Polska Witamy w esco Polska Centrala firmy ESCO Ditzingen Siedziba firmy ESCO Polska

Wielkość: px
Rozpocząć pokaz od strony:

Download "esco Polska Witamy w esco Polska Centrala firmy ESCO Ditzingen Siedziba firmy ESCO Polska"

Transkrypt

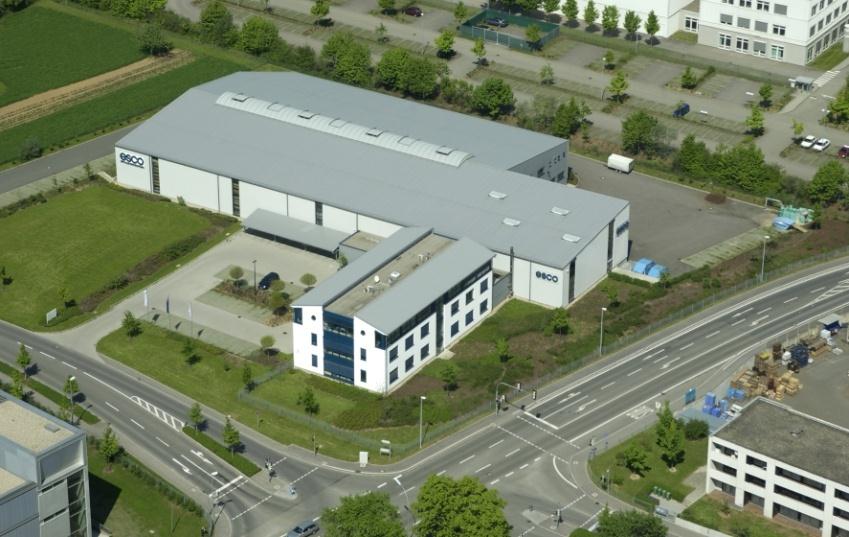

1 esco Polska Witamy w esco Polska Centrala firmy ESCO Ditzingen Siedziba firmy ESCO Polska

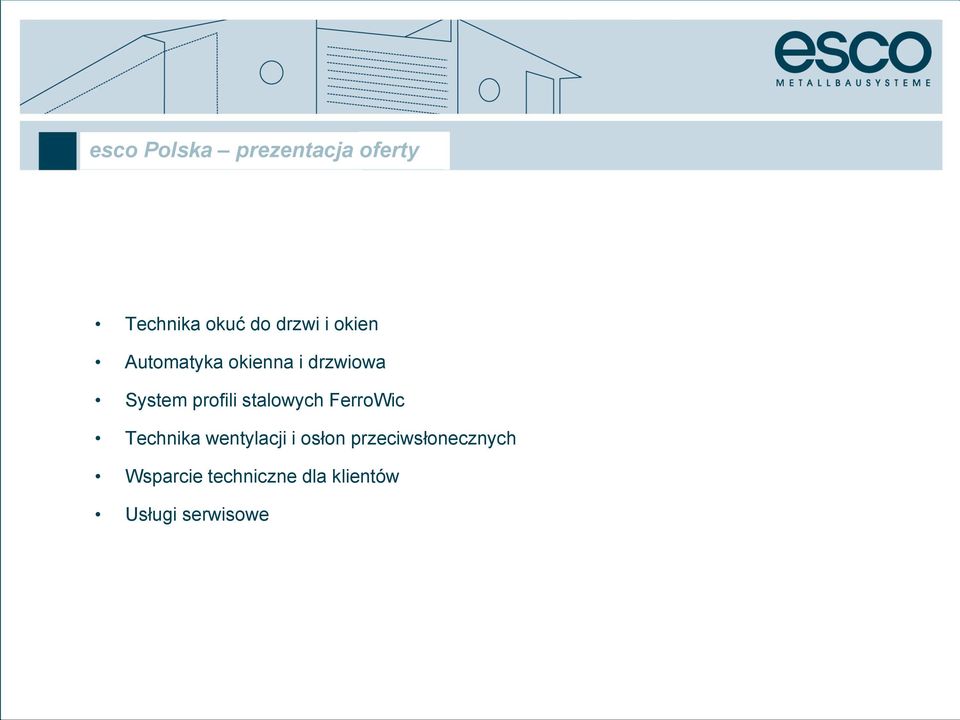

2 esco Polska prezentacja oferty Technika okuć do drzwi i okien Automatyka okienna i drzwiowa System profili stalowych FerroWic Technika wentylacji i osłon przeciwsłonecznych Wsparcie techniczne dla klientów Usługi serwisowe

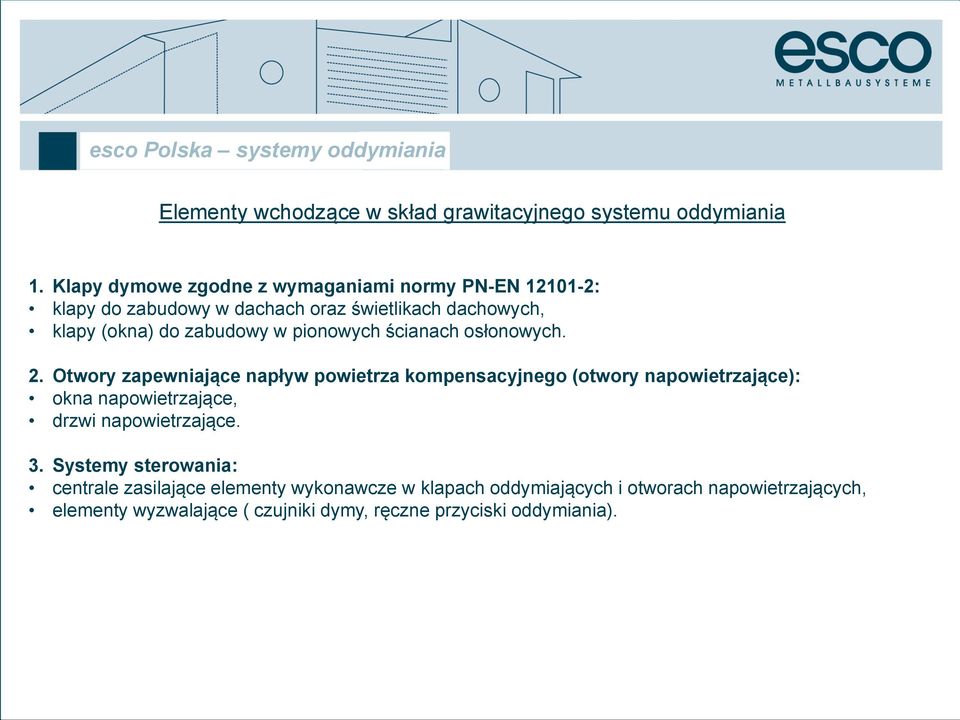

3 Elementy wchodzące w skład grawitacyjnego systemu oddymiania 1. Klapy dymowe zgodne z wymaganiami normy PN-EN : klapy do zabudowy w dachach oraz świetlikach dachowych, klapy (okna) do zabudowy w pionowych ścianach osłonowych. 2. Otwory zapewniające napływ powietrza kompensacyjnego (otwory napowietrzające): okna napowietrzające, drzwi napowietrzające. 3. Systemy sterowania: centrale zasilające elementy wykonawcze w klapach oddymiających i otworach napowietrzających, elementy wyzwalające ( czujniki dymy, ręczne przyciski oddymiania).

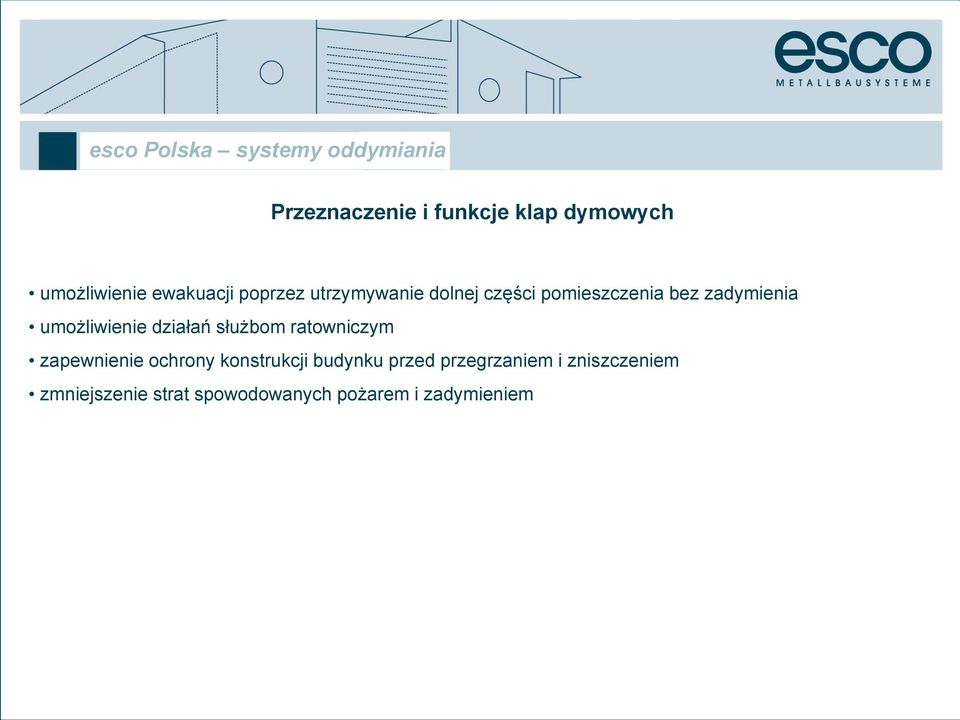

4 Przeznaczenie i funkcje klap dymowych umożliwienie ewakuacji poprzez utrzymywanie dolnej części pomieszczenia bez zadymienia umożliwienie działań służbom ratowniczym zapewnienie ochrony konstrukcji budynku przed przegrzaniem i zniszczeniem zmniejszenie strat spowodowanych pożarem i zadymieniem

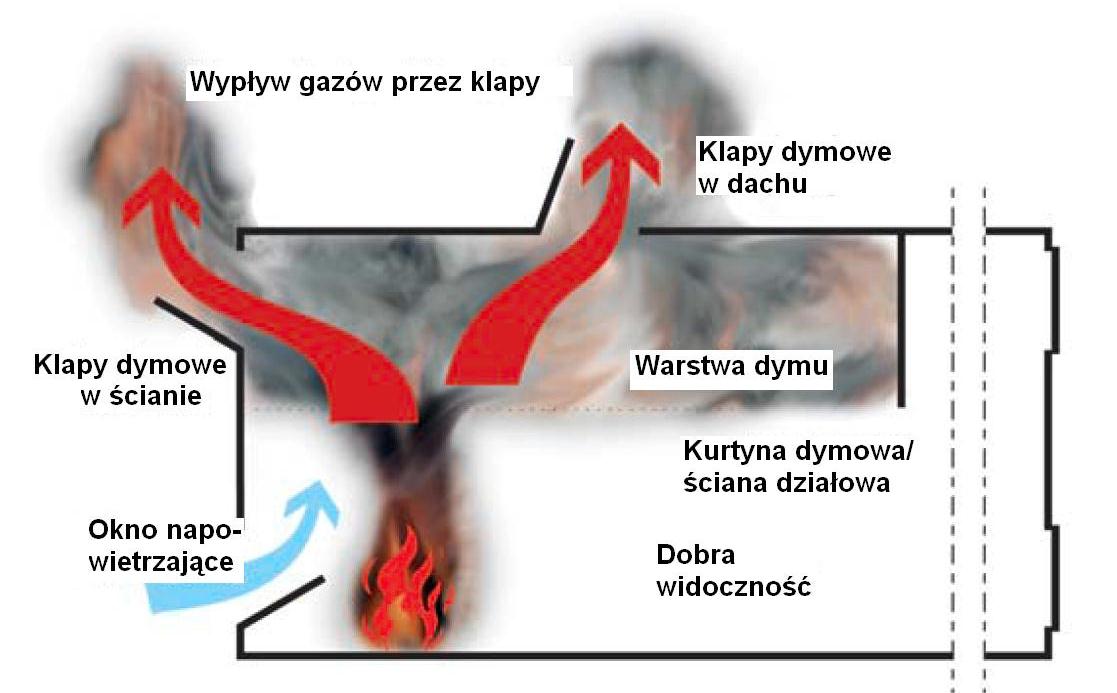

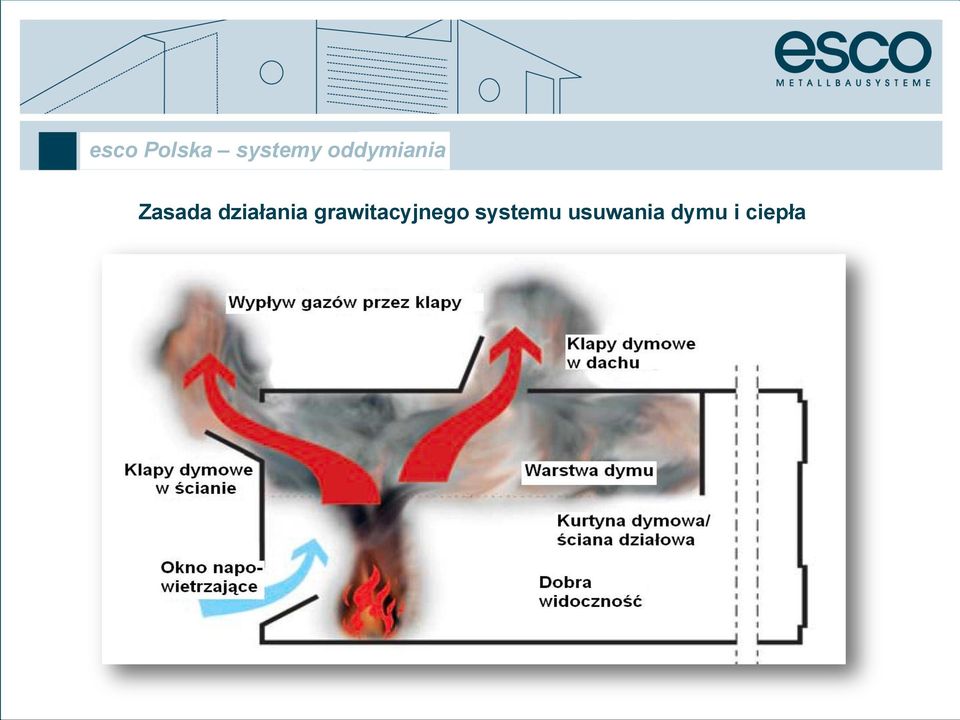

5 Zasada działania grawitacyjnego systemu usuwania dymu i ciepła

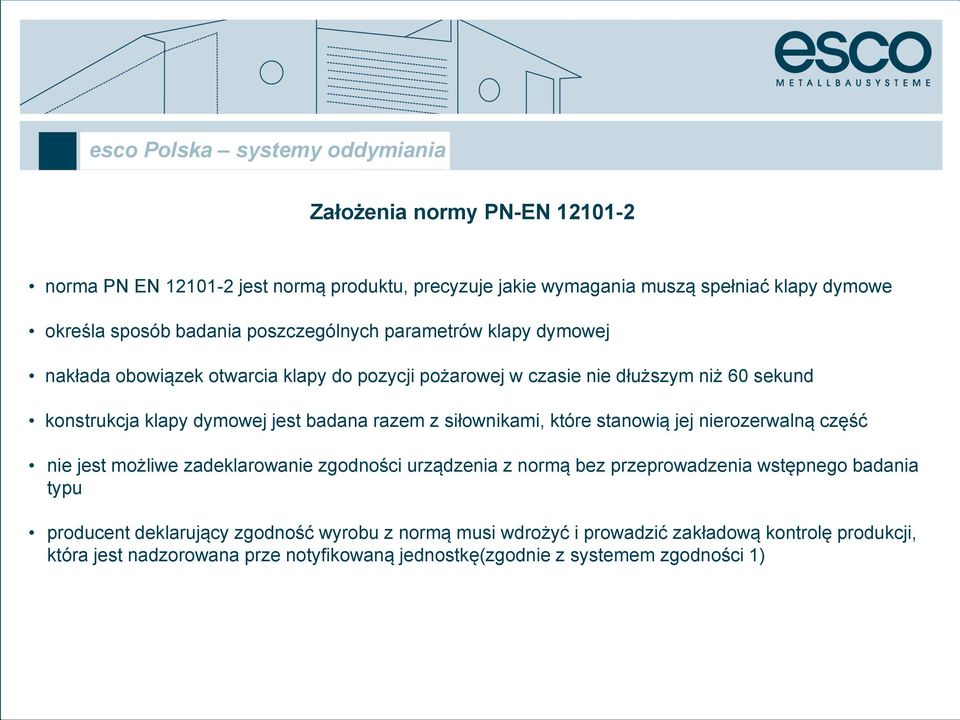

6 Założenia normy PN-EN norma PN EN jest normą produktu, precyzuje jakie wymagania muszą spełniać klapy dymowe określa sposób badania poszczególnych parametrów klapy dymowej nakłada obowiązek otwarcia klapy do pozycji pożarowej w czasie nie dłuższym niż 60 sekund konstrukcja klapy dymowej jest badana razem z siłownikami, które stanowią jej nierozerwalną część nie jest możliwe zadeklarowanie zgodności urządzenia z normą bez przeprowadzenia wstępnego badania typu producent deklarujący zgodność wyrobu z normą musi wdrożyć i prowadzić zakładową kontrolę produkcji, która jest nadzorowana prze notyfikowaną jednostkę(zgodnie z systemem zgodności 1)

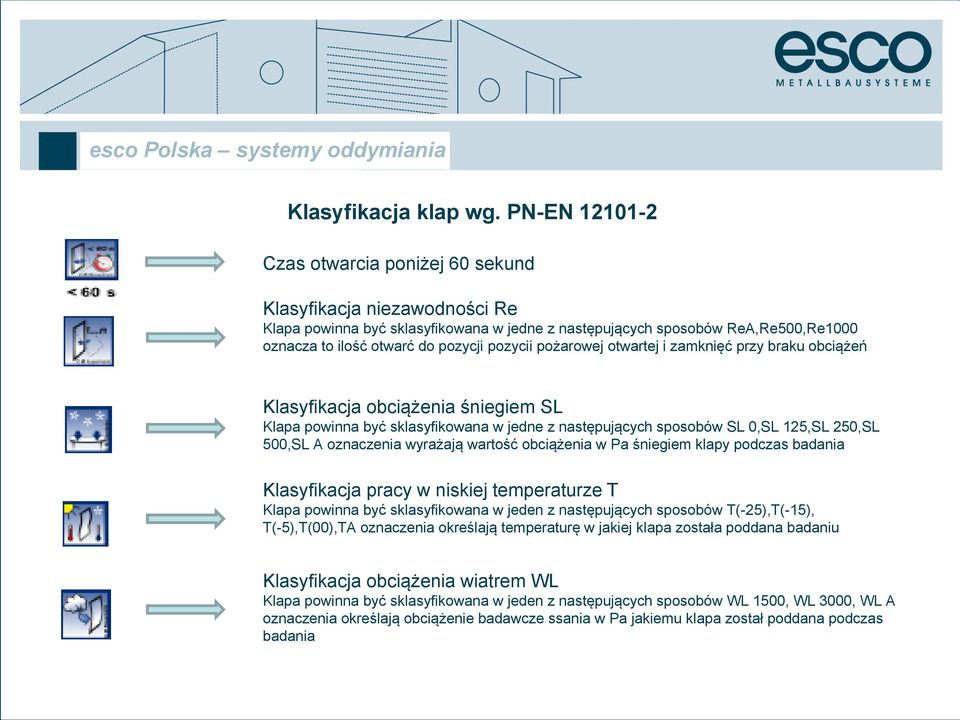

7 Klasyfikacja klap wg. PN-EN Czas otwarcia poniżej 60 sekund Klasyfikacja niezawodności Re Klapa powinna być sklasyfikowana w jedne z następujących sposobów ReA,Re500,Re1000 oznacza to ilość otwarć do pozycji pozycii pożarowej otwartej i zamknięć przy braku obciążeń Klasyfikacja obciążenia śniegiem SL Klapa powinna być sklasyfikowana w jedne z następujących sposobów SL 0,SL 125,SL 250,SL 500,SL A oznaczenia wyrażają wartość obciążenia w Pa śniegiem klapy podczas badania Klasyfikacja pracy w niskiej temperaturze T Klapa powinna być sklasyfikowana w jeden z następujących sposobów T(-25),T(-15), T(-5),T(00),TA oznaczenia określają temperaturę w jakiej klapa została poddana badaniu Klasyfikacja obciążenia wiatrem WL Klapa powinna być sklasyfikowana w jeden z następujących sposobów WL 1500, WL 3000, WL A oznaczenia określają obciążenie badawcze ssania w Pa jakiemu klapa został poddana podczas badania

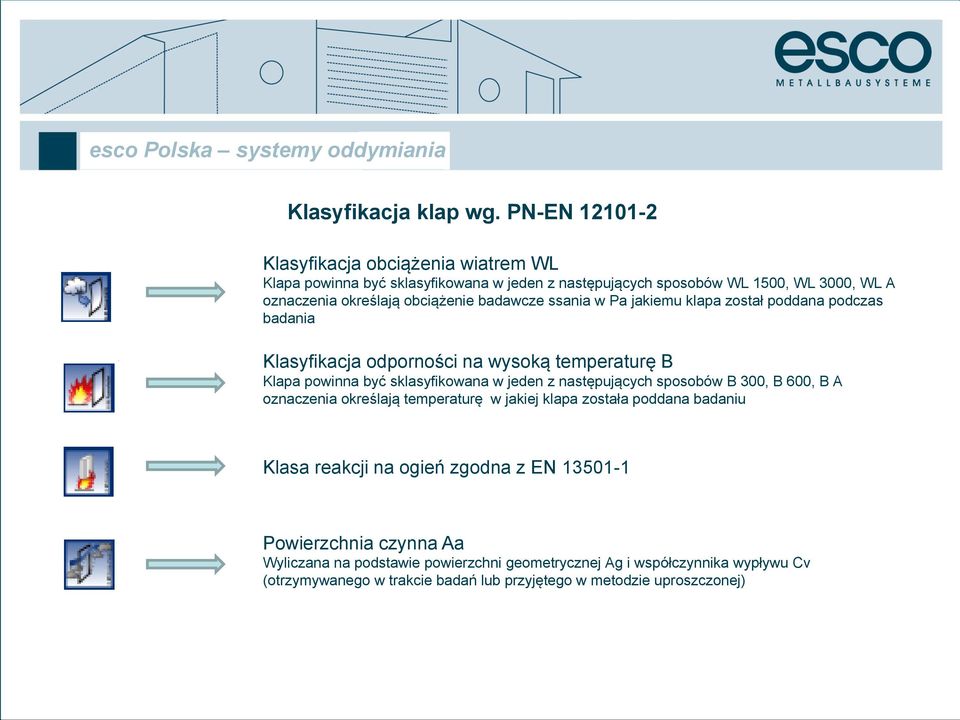

8 Klasyfikacja klap wg. PN-EN Klasyfikacja obciążenia wiatrem WL Klapa powinna być sklasyfikowana w jeden z następujących sposobów WL 1500, WL 3000, WL A oznaczenia określają obciążenie badawcze ssania w Pa jakiemu klapa został poddana podczas badania Klasyfikacja odporności na wysoką temperaturę B Klapa powinna być sklasyfikowana w jeden z następujących sposobów B 300, B 600, B A oznaczenia określają temperaturę w jakiej klapa została poddana badaniu Klasa reakcji na ogień zgodna z EN Powierzchnia czynna Aa Wyliczana na podstawie powierzchni geometrycznej Ag i współczynnika wypływu Cv (otrzymywanego w trakcie badań lub przyjętego w metodzie uproszczonej)

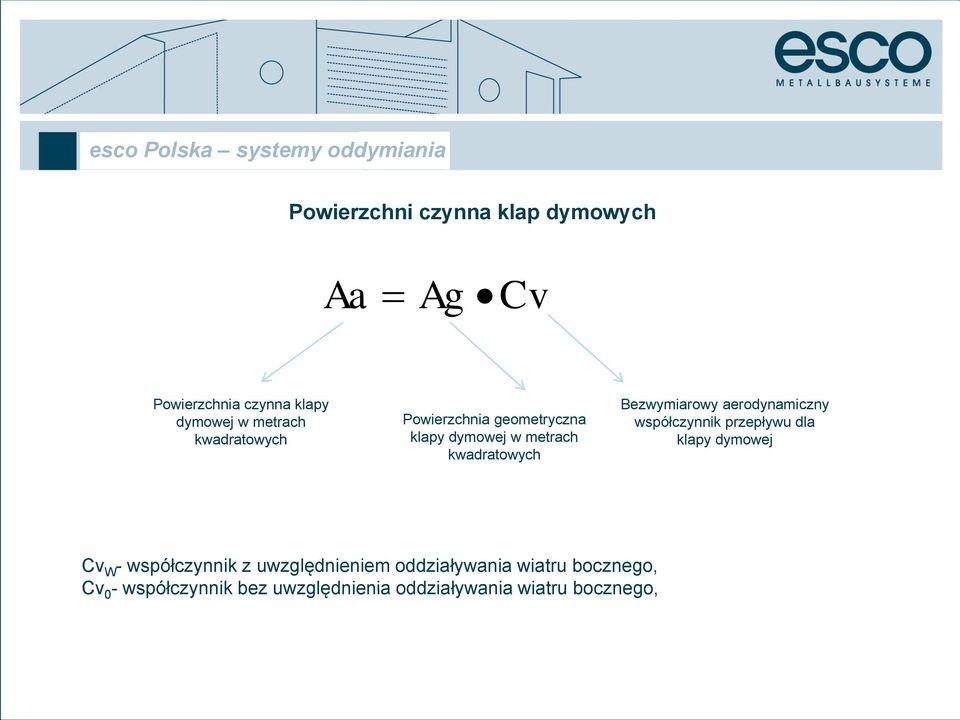

9 Powierzchni czynna klap dymowych Aa Ag Cv Powierzchnia czynna klapy dymowej w metrach kwadratowych Powierzchnia geometryczna klapy dymowej w metrach kwadratowych Bezwymiarowy aerodynamiczny współczynnik przepływu dla klapy dymowej Cv W - współczynnik z uwzględnieniem oddziaływania wiatru bocznego, Cv 0 - współczynnik bez uwzględnienia oddziaływania wiatru bocznego,

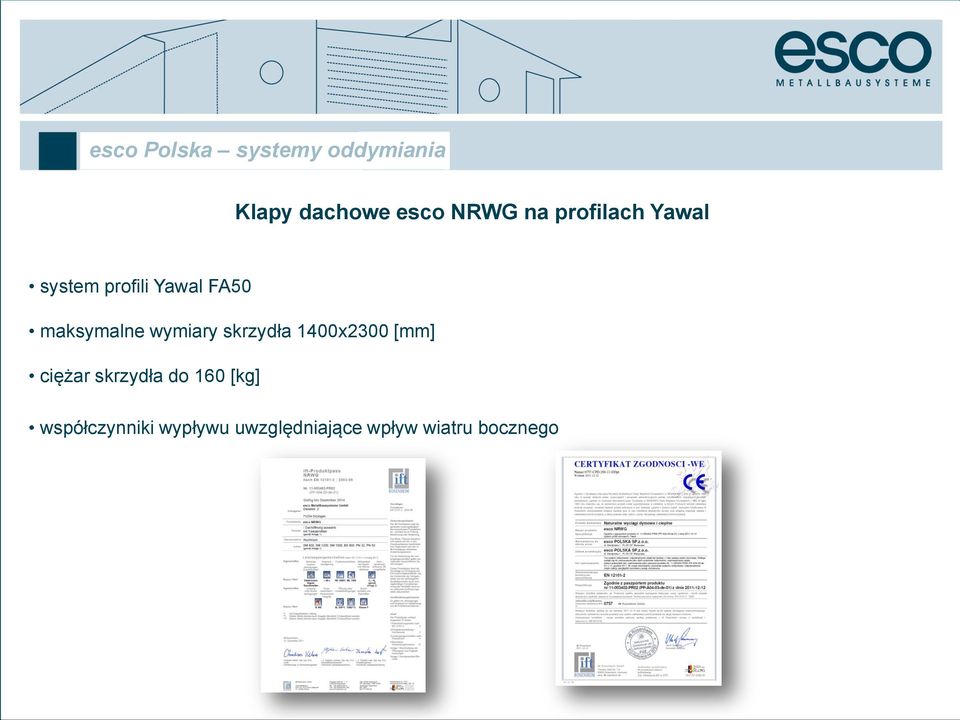

10 Klapy dachowe esco NRWG na profilach Yawal system profili Yawal FA50 maksymalne wymiary skrzydła 1400x2300 [mm] ciężar skrzydła do 160 [kg] współczynniki wypływu uwzględniające wpływ wiatru bocznego

11 Klapa pojedyncza w dachu jednospadowym kąt nachylenia świetlika min. 10 max. 45 stopni kąt otwarcia min. 30 max. 90 stopni

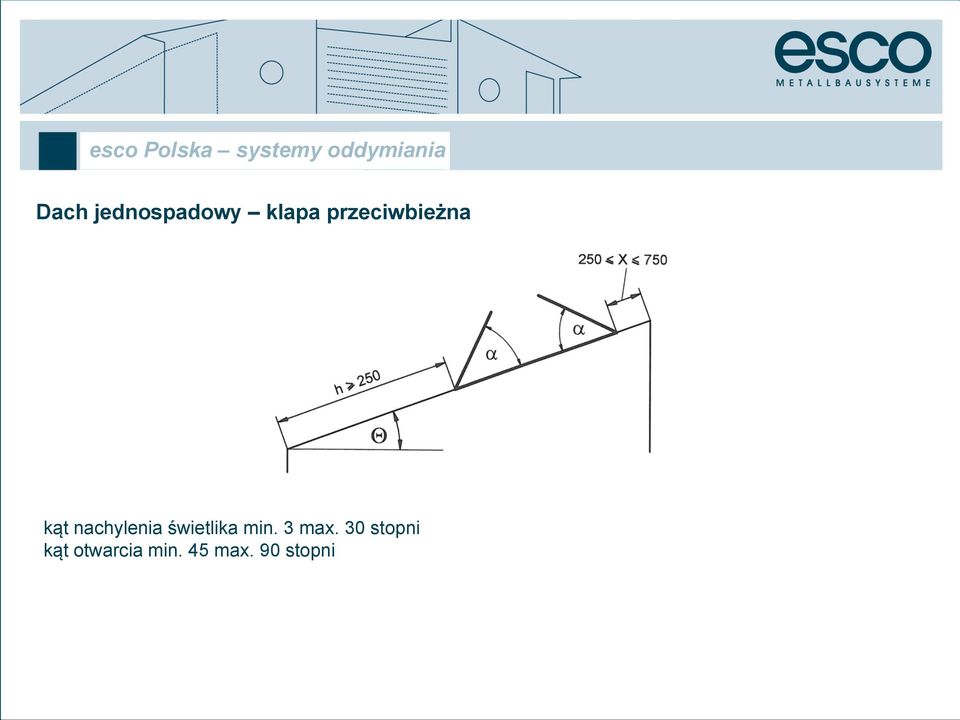

12 Dach jednospadowy klapa przeciwbieżna kąt nachylenia świetlika min. 3 max. 30 stopni kąt otwarcia min. 45 max. 90 stopni

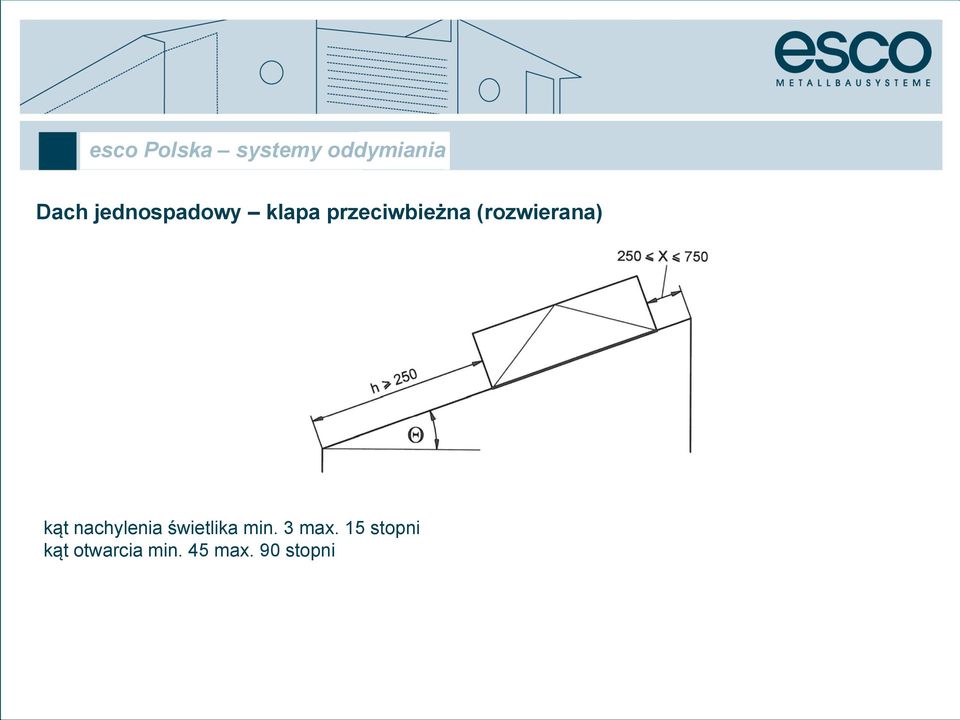

13 Dach jednospadowy klapa przeciwbieżna (rozwierana) kąt nachylenia świetlika min. 3 max. 15 stopni kąt otwarcia min. 45 max. 90 stopni

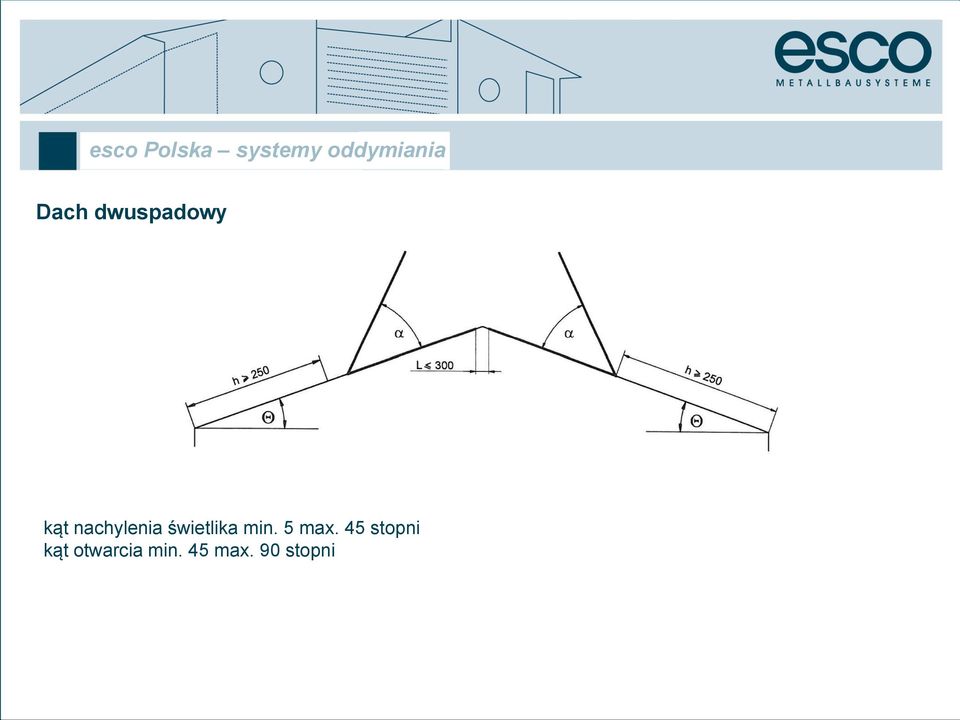

14 Dach dwuspadowy kąt nachylenia świetlika min. 5 max. 45 stopni kąt otwarcia min. 45 max. 90 stopni

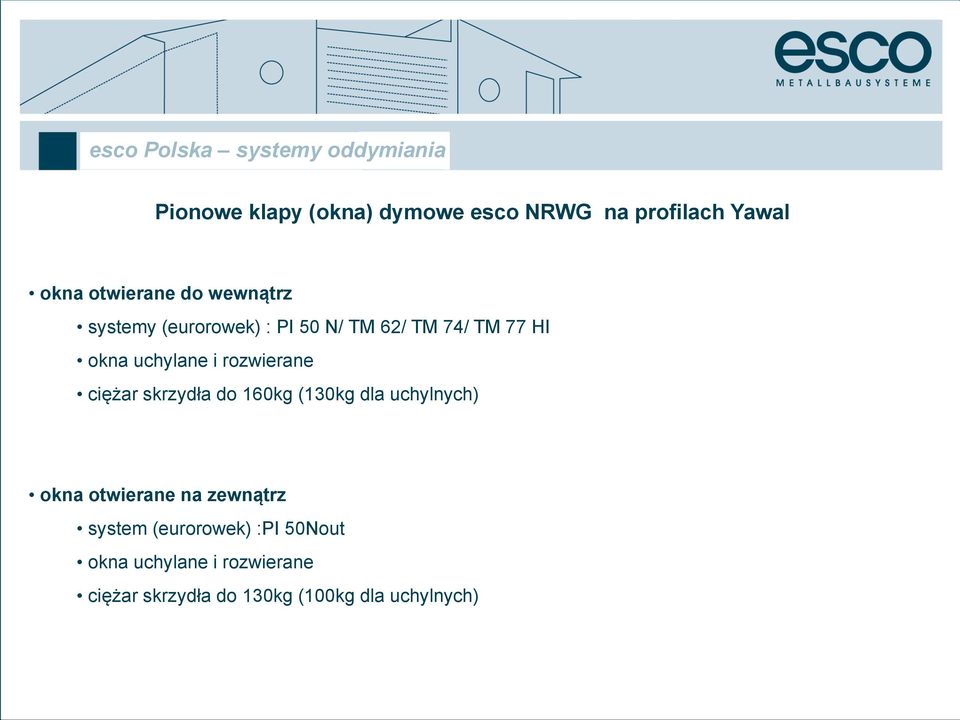

15 Pionowe klapy (okna) dymowe esco NRWG na profilach Yawal okna otwierane do wewnątrz systemy (eurorowek) : PI 50 N/ TM 62/ TM 74/ TM 77 HI okna uchylane i rozwierane ciężar skrzydła do 160kg (130kg dla uchylnych) okna otwierane na zewnątrz system (eurorowek) :PI 50Nout okna uchylane i rozwierane ciężar skrzydła do 130kg (100kg dla uchylnych)

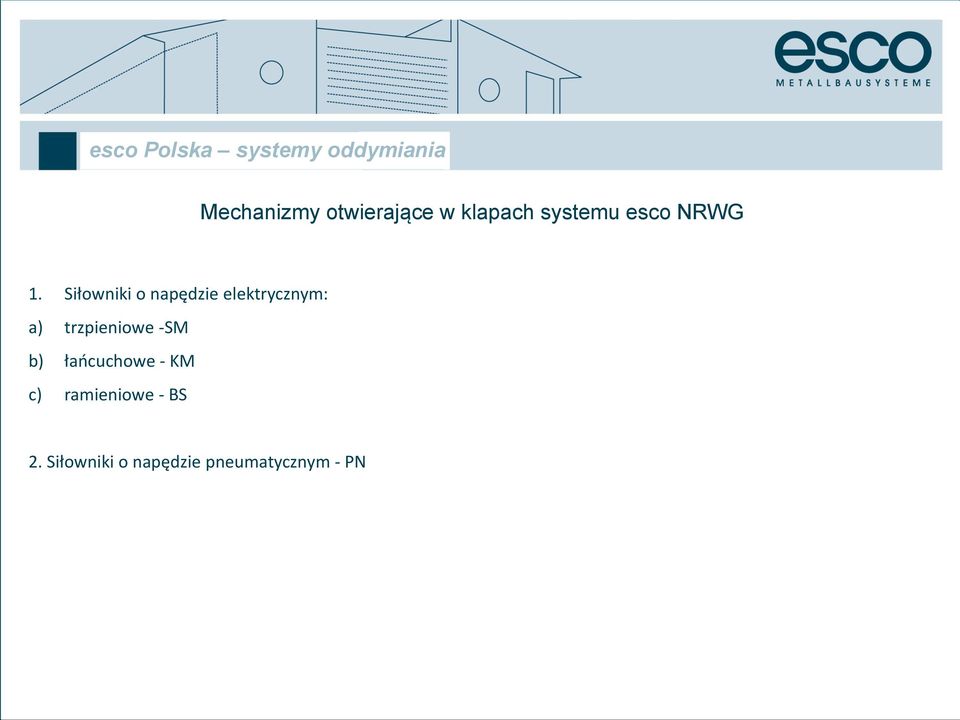

16 Mechanizmy otwierające w klapach systemu esco NRWG 1. Siłowniki o napędzie elektrycznym: a) trzpieniowe -SM b) łaocuchowe - KM c) ramieniowe - BS 2. Siłowniki o napędzie pneumatycznym - PN

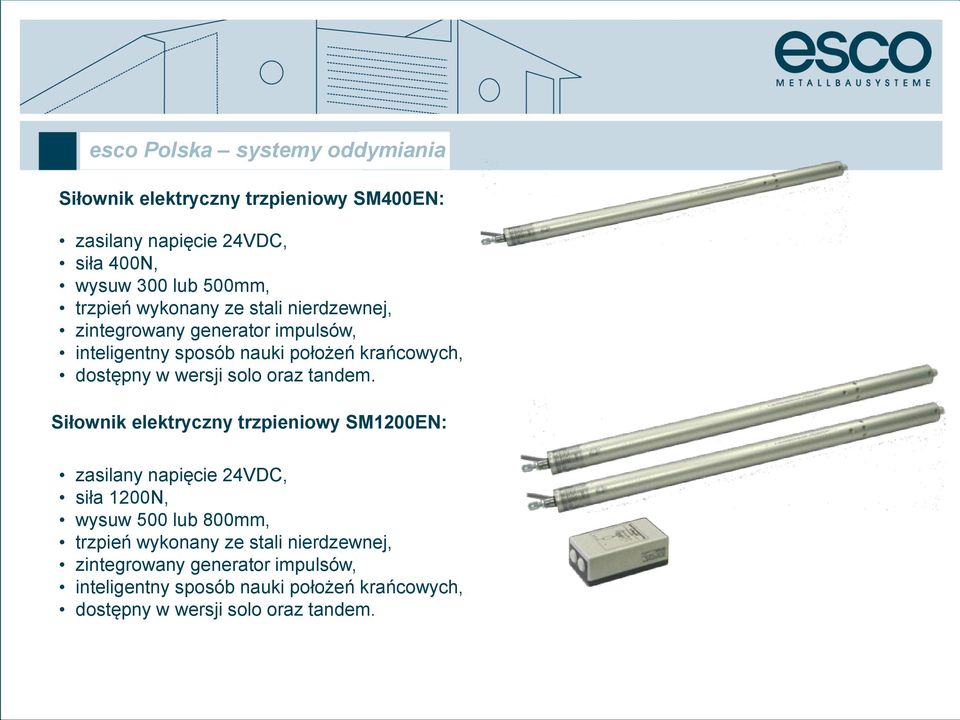

17 Siłownik elektryczny trzpieniowy SM400EN: zasilany napięcie 24VDC, siła 400N, wysuw 300 lub 500mm, trzpień wykonany ze stali nierdzewnej, zintegrowany generator impulsów, inteligentny sposób nauki położeń krańcowych, dostępny w wersji solo oraz tandem. Siłownik elektryczny trzpieniowy SM1200EN: zasilany napięcie 24VDC, siła 1200N, wysuw 500 lub 800mm, trzpień wykonany ze stali nierdzewnej, zintegrowany generator impulsów, inteligentny sposób nauki położeń krańcowych, dostępny w wersji solo oraz tandem.

18 Siłownik elektryczny trzpieniowy SM1500EN: zasilany napięcie 24VDC, siła 1500N, wysuw do 1000mm, trzpień wykonany ze stali nierdzewnej, zintegrowany generator impulsów w wersji tandem, inteligentny sposób nauki położeń krańcowych, dostępny w wersji solo oraz tandem.

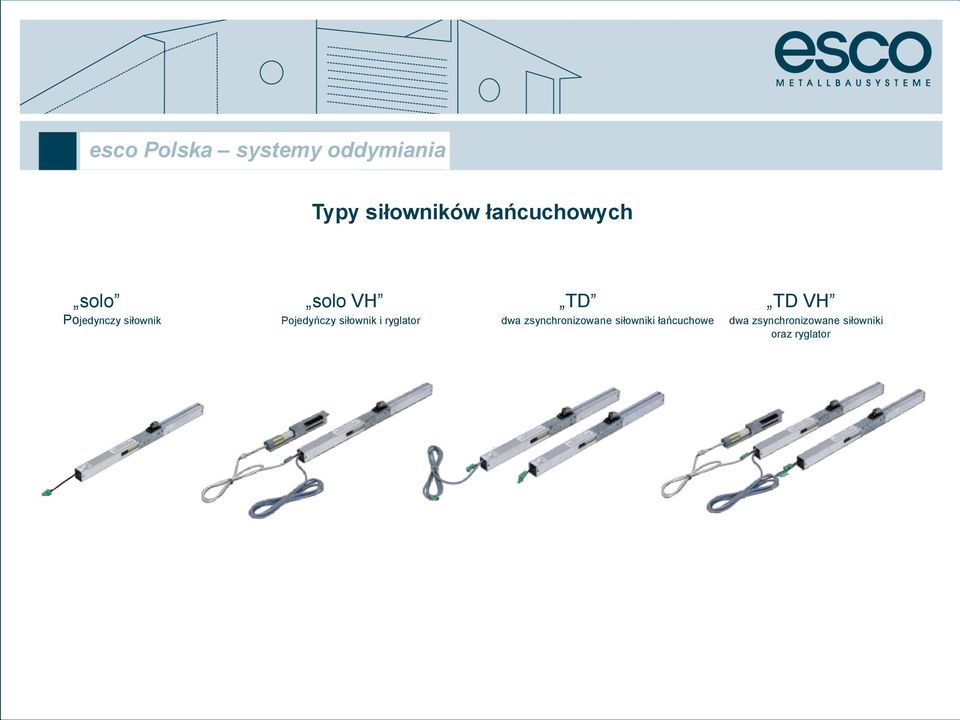

19 Typy siłowników łańcuchowych solo solo VH TD TD VH Pojedynczy siłownik Pojedyńczy siłownik i ryglator dwa zsynchronizowane siłowniki łańcuchowe dwa zsynchronizowane siłowniki oraz ryglator

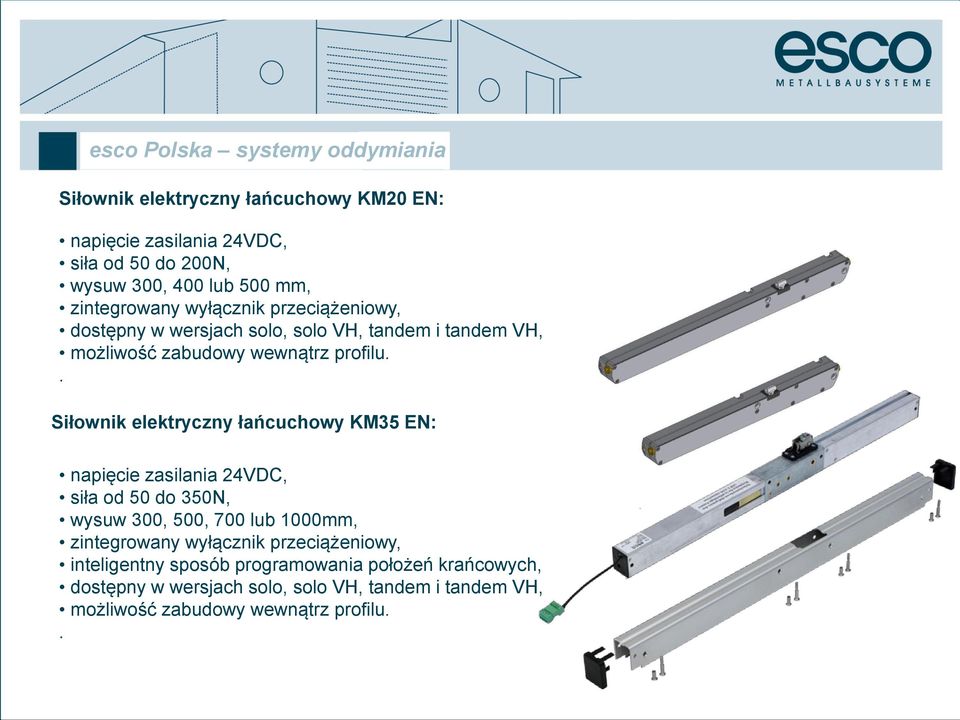

20 Siłownik elektryczny łańcuchowy KM20 EN: napięcie zasilania 24VDC, siła od 50 do 200N, wysuw 300, 400 lub 500 mm, zintegrowany wyłącznik przeciążeniowy, dostępny w wersjach solo, solo VH, tandem i tandem VH, możliwość zabudowy wewnątrz profilu.. Siłownik elektryczny łańcuchowy KM35 EN: napięcie zasilania 24VDC, siła od 50 do 350N, wysuw 300, 500, 700 lub 1000mm, zintegrowany wyłącznik przeciążeniowy, inteligentny sposób programowania położeń krańcowych, dostępny w wersjach solo, solo VH, tandem i tandem VH, możliwość zabudowy wewnątrz profilu..

21 Siłownik elektryczny łańcuchowy KM40 EN: napięcie zasilania 24VDC, siła od 400N, wysuw 300 lub 500mm, zintegrowany wyłącznik przeciążeniowy, dostępny w wersjach solo, solo VH, tandem i tandem VH, możliwość zabudowy na skrzydle lub ramie.. Siłownik elektryczny łańcuchowy KM50/60/70 EN: napięcie zasilania 24VDC, siła od 500 do 700N, wysuw 500 lub 600mm, zintegrowany wyłącznik przeciążeniowy, dostępny w wersjach solo, solo VH, tandem, możliwość montażu na skrzydle lub ramie..

22 Siłownik elektryczny ramieniowy BS150 EN: napięcie zasilania 24VDC, siła 150 N, wysuw 500 mm, zintegrowany wyłącznik przeciążeniowy, dostępny w wersjach solo, solo VH, tandem VH, kąt otwarcia do 90 stopni.. Siłownik elektryczny ramieniowy BS800 EN: napięcie zasilania 24VDC, siła od 800N, wysuw 700mm, zintegrowany wyłącznik przeciążeniowy, możliwość podłączenia do 4 siłowników równolegle, alternatywa do siłowników trzpieniowych w klapach poziomych.

23 Siłowniki pneumatyczne PN32 EN i PN50 EN : siłowniki zasilane z butli CO2 lub instalacji pneumatycznej, średnica cylindra 32 lub 50mm, wysuw 500, 700 lub 1000mm, blokowanie w pozycjach krańcowych, dostępne w wersjach solo i tandem, trzpień wykonany ze stali nierdzewnej, dedykowane do oddymiania i wentylacji dziennej, bardzo szybki czas otwarcia, idealne rozwiązanie do obiektów zagrożonych wybuchem lub o korozyjnym środowisku.

24 Możliwości zabudowy siłowników Siłowniki trzpieniowe montaż po stronie przeciwnej do zawias montaż obustronny Siłowniki łańcuchowe montaż nawierzchniowy na ramie montaż nawierzchniowy na skrzydle montaż ukryty

25 Montaż siłownika trzpieniowego po stronie przeciwnej do zawias

26 Montaż boczny siłownika trzpieniowego

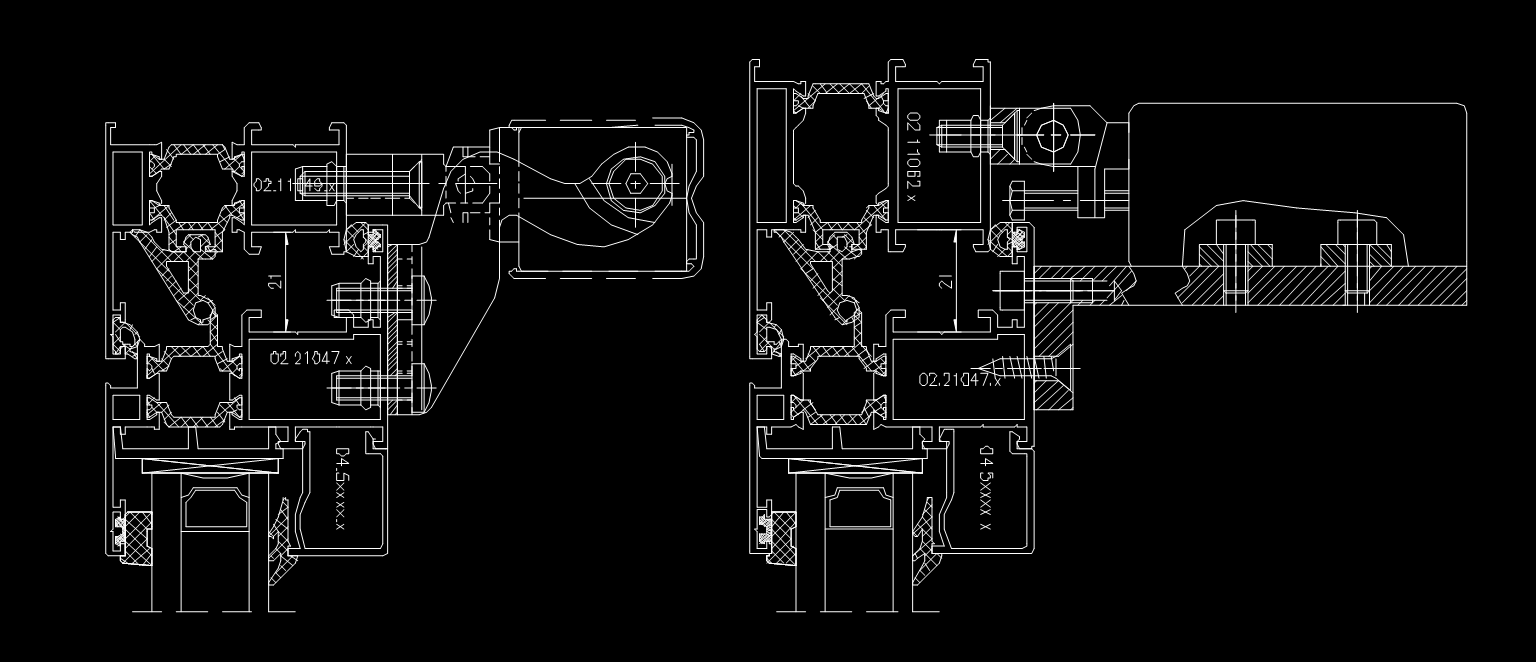

27 Montaż nawierzchniowy na skrzydle okien otwieranych do wewnątrz

28 Montaż nawierzchniowy na ramie okien otwieranych do wewnątrz

29 Montaż nawierzchniowy na ramie okien otwieranych na zewnątrz

30

31 Wymagania dla producentów ślusarki Podpisanie umowy o współpracy z partnerem systemu. Wdrożenie lub rozszerzenie funkcjonującej ZKP o produkcję klap dymowych. Zgoda na przeprowadzenie kontroli wyrywkowej przez jednostkę notyfikowaną i pokrycie jej kosztów. Zgłaszanie produkcji klap do partnera systemu. Prowadzenie produkcji zgodnie z dostarczonymi przez partnera systemu wytycznymi.

32 esco Polska napowietrzanie Otwory napowietrzające

33 esco Polska napowietrzanie Siłownik ramieniowy do drzwi napowietrzających napięcie zasilania 24VDC, siła 500N, wysuw regulowany 250, ,550 mm, zintegrowany wyłącznik przeciążeniowy, zapewnia kąt otwarcia skrzydła 90 stopni, możliwość podłączenia szeregowego dla drzwi dwuskrzydłowych

34 esco Polska napowietrzanie Zestaw okuć esco ZNG do drzwi ewakuacyjnych z funkcją napowietrzania drzwi wyposażone w zestaw esco ZNG mogą pełnić funkcje: komunikacji ewakuacji napowietrzania do drzwi jedno i dwuskrzydłowych, możliwość ryglowania skrzydeł (góra, dół), odblokowanie okuć przy użyciu siłownika liniowego 24V, pełna funkcjonalność okucia przeciwpanicznego, możliwość zastosowania klamki/gałki zewnętrznej, zestaw posiada pozytywną opinię Zakładu Badań Ogniowych ITB

35 Drzwi awaryjne i przeciwpaniczne

36 esco Polska - drzwi awaryjne i przeciwpaniczne Stan prawny PN-EN Okna i drzwi Norma wyrobu, właściwości eksploatacyjne PN-EN 179:2009 Okucia budowlane - Zamknięcia awaryjne do wyjść uruchamiane klamką lub płytką naciskową, przeznaczone do stosowania na drogach ewakuacyjnych. PN-EN 1125:2009 Okucia budowlane - Zamknięcia przeciwpaniczne do wyjśćuruchamiane prętem poziomym, przeznaczone do stosowania na drogach ewakuacyjnych.

37 esco Polska - drzwi awaryjne i przeciwpaniczne System oceny zgodności 1 (zgodnie z dyrektywą budowlaną) ITT Wstępne badanie typu (Zgodnie z wymaganiami normy) Obowiązki producenta drzwi na drogi ewakuacyjne Zastosowanie profili i okuć zgodnie z normami CE (Potwierdzone certyfikatem) Wdrożenie systemu zakładowej kontroli produkcji (rozbudowa istniejącej zakładowej kontroli produkcji) Profesjonalny montaż (udokumentowany protokołem) Konserwacja drzwi co cztery tygodnie (Dzienniki konserwacji, pomiarów i udokumentowanie sił zwalniających)

38 esco Polska - drzwi awaryjne i przeciwpaniczne Wyjścia awaryjne a przeciwpaniczne podstawowe różnice EN 179 Wyjście awaryjne - Wszystkie osoby potencjalnie znajdujące się w pomieszczeniu powinny być zapoznane z funkcją i działaniem drzwi. - Typowa sytuacja paniczna nie powstanie w malej grupie ludzi przeszkolonych w zakresie drogi ewakuacyjnej oraz w sposobie działania zamknięć zamontowanych na drzwiach awaryjnych - np. w biurze. Należy jednakże pamiętać o informowaniu i szkoleniu osób w sposobach ewakuacji. EN 1125 Wyjście przeciwpaniczne - W pomieszczeniu może znajdować się duża grupa ludzi, której reakcja jest trudna do przewidzenia. - Reakcja dużej grupy ludzi jest trudna do przewidzenia, zwłaszcza w przypadku pożaru w kinie, restauracji itp. Bardzo prawdopodobne jest, że duża część zachowa się irracjonalnie. Należy więc umożliwić im intuicyjne opuszczenie zagrożonego pomieszczenia bez posiadania jakiejkolwiek wiedzy na temat ewakuacji, czy też konieczności otwierania drzwi jakimikolwiek narzędziami bądź kluczami.

39 esco Polska - drzwi awaryjne i przeciwpaniczne Niektóre wymagania dotyczące wyjść ewakuacyjnych Kierunek otwierania (poza szczególnymi przypadkami np. obiekty zabytkowe) musi być zgodny z kierunkiem ucieczki. Maksymalna wysokość progu nieprzekraczająca 5mm (ze względu na ryzyko potknięcia). Drzwi przeciwpaniczne powinny posiadać odpowiednią szerokość przejścia. Wszystkie elementy okuciowe użyte na drzwi o przeznaczeniu ewakuacyjnym muszą spełniać normy PN-EN 1125 / PN-EN 179 oraz posiadać oznaczenie według przeznaczenia

40 esco Polska - drzwi awaryjne i przeciwpaniczne Zapewnienie bezkolizyjności otwarcia

41 esco Polska - drzwi awaryjne i przeciwpaniczne Zapewnienie bezkolizyjności otwarcia

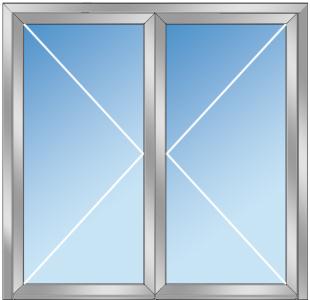

42 esco Polska - drzwi awaryjne i przeciwpaniczne Rodzaje drzwi ewakuacyjnych Drzwi awaryjne 1-skrzydłowe Drzwi przeciwpaniczne 1-skrzydłowe Drzwi przeciwpaniczne 2-skrzydłowe

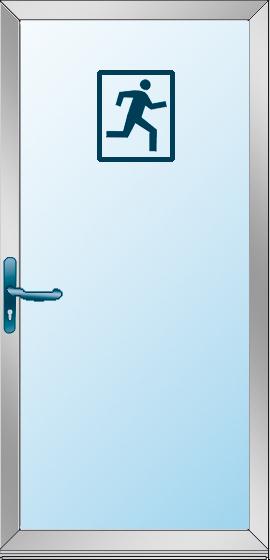

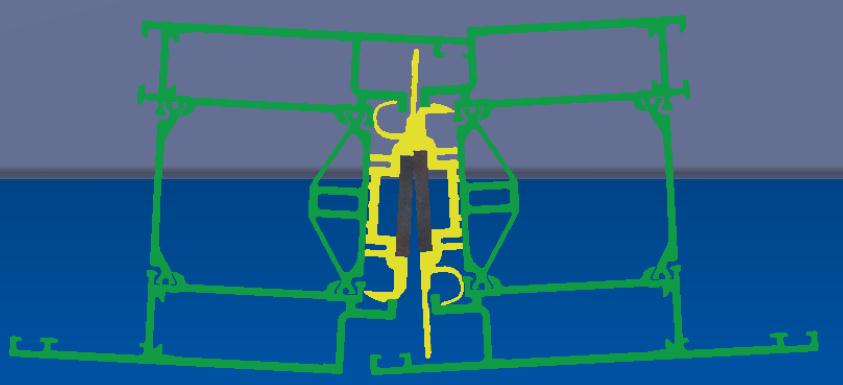

43 esco Polska - drzwi awaryjne i przeciwpaniczne Drzwi dwuskrzydłowe, funkcja wyjścia awaryjnego na skrzydle czynnym Drzwi dwuskrzydłowe w których jedno skrzydło pełni funkcję wyjścia awaryjnego wg PN-EN 179 traktowane są jako drzwi awaryjne jednoskrzydłowe.

44 esco Polska - drzwi awaryjne i przeciwpaniczne Drzwi dwuskrzydłowe, funkcja wyjścia przeciwpanicznego na skrzydle czynnym Drzwi dwuskrzydłowe w których jedno skrzydło pełni funkcję wyjścia przeciwpanicznego wg PN-EN 1125 traktowane są jako drzwi przeciwpaniczne jednoskrzydłowe.

45 esco Polska - drzwi awaryjne i przeciwpaniczne Rodzaje okuć Zamki i elementy uruchamiające Okucia nawierzchniowe Okucia wpuszczane

46 esco Polska - drzwi awaryjne i przeciwpaniczne Okucia przeciwpaniczne nawierzchniowe

47 esco Polska - drzwi awaryjne i przeciwpaniczne Okucia przeciwpaniczne nawierzchniowe

48 esco Polska - drzwi awaryjne i przeciwpaniczne Okucia przeciwpaniczne nawierzchniowe

49 esco Polska - drzwi awaryjne i przeciwpaniczne Okucia przeciwpaniczne nawierzchniowe

50 Funkcja zamka E orzech jednoczęściowy Funkcja zamka B orzech dzielony esco Polska - drzwi awaryjne i przeciwpaniczne

51 esco Polska - drzwi awaryjne i przeciwpaniczne Warianty okuć wpuszczanych

52 esco Polska - drzwi awaryjne i przeciwpaniczne Warianty okuć wpuszczanych

53 esco Polska - drzwi awaryjne i przeciwpaniczne Okucia przeciwpaniczne i awaryjne wpuszczane (przykład drzwi, awaryjnych, funkcja zamka E z elektrozaczepem) Yawal - system TM 62

54 esco Polska - drzwi awaryjne i przeciwpaniczne Okucia przeciwpaniczne i awaryjne wpuszczane (przykład drzwi, przeciwpanicznych, funkcja zamka E z elektrozaczepem) Yawal - system TM 62

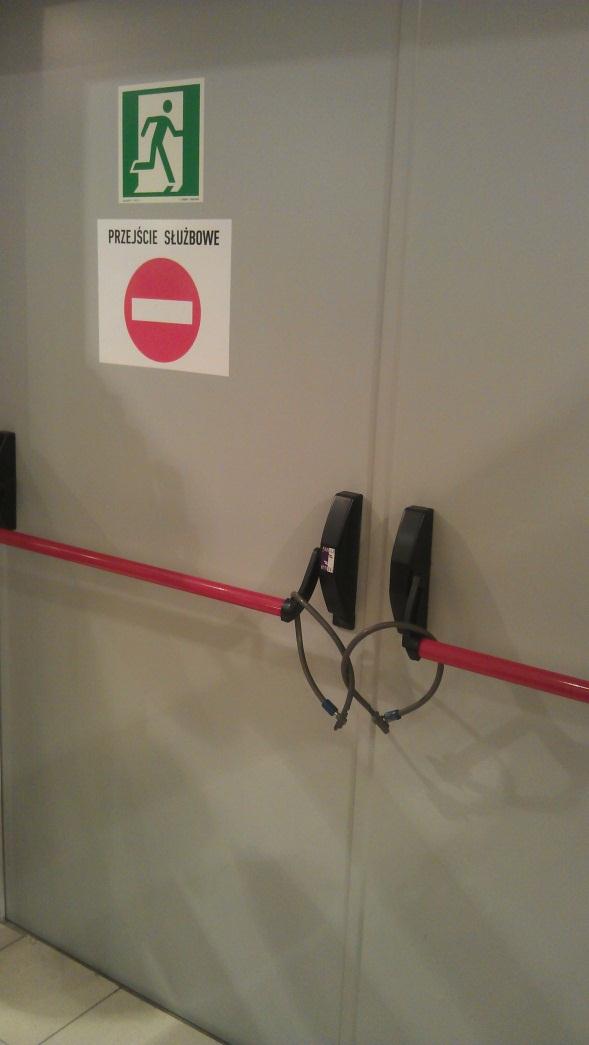

55 esco Polska - drzwi awaryjne i przeciwpaniczne

56 esco Polska - drzwi awaryjne i przeciwpaniczne Dowolna kombinacja okuć do drzwi ewakuacyjnych wg życzenia klienta Rozwiązania dedykowane do konkretnych profili aluminiowych Kompleksowe doradztwo techniczne Konfekcjonowanie i dostawa okuć wg indywidualnych potrzeb
