1 Katalog poradnik techniczny Firma PARTNER Sp. z o.o., s.k Lubiszewo Tczewskie, Spacerowa 15 a.s.partner@wp.pl, ak.partner@wp.pl,

2 Spis treści 1. Żeliwo drogowe 3 2. Armatura żeliwna wodociągowa Systemy rur żeliwnych i kształtek Elementy naprawcze Separatory Odwodnienia Studnie wodomierzowe Przepływomierze Kotły Nogi do ławek i stołów

3 1. Żeliwo drogowe Żeliwo jest odlewniczym stopem żelaza z węglem o średniej zawartości węgla od 2 do 4,5% z takimi składnikami jak krzem, mangan, fosfor, siarka i inne. Wytwarzane jest przez stopienie w piecu (żeliwiaku) surówki wielkopiecowej z dodatkiem złomu żeliwnego i stalowego oraz stopów żelaza. W zależności od postaci, w jakiej występuje węgiel rozróżnia się żeliwa: szare (węgiel w postaci grafitu), białe (węgiel w postaci węglika żelaza cementytu). Dodanie krzemu, niklu i aluminium, jak również powolne chłodzenie sprzyjają wydzielaniu się grafitu, natomiast domieszki manganu i siarki oraz szybkie chłodzenie tworzeniu się cementytu. Żeliwo szare charakteryzujące się dobrą obrabialnością (skrawaniem), dużą odpornością na ścieranie, małym skurczem odlewniczym i stałością wymiarów. Dzięki tym własnościom jest szeroko stosowane w przemyśle maszynowym (np. kadłuby maszyn, wały, tuleje cylindrowe), czy też wyrobach żeliwa drogowego (np. włazy, wpusty). Możliwość wykonania włazów z napisem lub logotypem Firma PARTNER 3

4 Zastosowanie żeliwa Produkt zgodny z polską normą PN-EN124:2000. Studzienki ściekowe i wejścia do włazów podzielone są na poniższe klasy: A 15, B 125, C 250, D 400, E 600, F 900. Użycie właściwej klasy wejścia do włazu lub studzienki ściekowej zależy od miejsca budowy. Różne miejsca budowy podzielone zostały na grupy ponumerowane od 1 do 6, jak podano poniżej. Rysunek przedstawia umiejscowienie niektórych z tych grup w środowisku drogi publicznej. Informacje o tym jaka klasa wejścia do włazu lub studzienki ściekowej ma być użyta, przedstawiono w nawiasach dla każdej grupy. Wybór właściwej klasy dokonywany jest na odpowiedzialność konstruktora. W razie wątpliwości wybierać należy klasę silniejszą: Grupa 1 (min. klasa A 15) Tereny przewidziane tylko dla pieszych i rowerzystów. Grupa 2 (min. klasa B 125) Chodniki, pasaże i podobne tereny, parkingi samochodowe lub pomosty parkingowe. Grupa 3 (min. klasa C 250) Dla ściekowych studzienek zainstalowanych przy krawężnikowych kanałach dróg, które przy pomiarze od krawędzi krawężnika przekraczają maksimum o 0,5 m w stronę jezdni i maksimum o 0,2 m w stronę chodnika. Grupa 4 (min. klasa D 400) Jezdnie dróg (wraz z ulicami dla pieszych), twarde pobocza oraz tereny parkingowe wszystkich typów pojazdów drogowych. Grupa 5 (min. klasa E 600) Tereny narażone na ciężkie ładunki ze środków transportu, np. doki, nawierzchnie lotnicze. Grupa 6 (klasa F 900) Tereny narażone na szczególnie ciężkie ładunki ze środków transportu, np. nawierzchnie lotnicze 4

5 Włazy żeliwne Włazy kanałowe żeliwne okrągłe A 15 kn 1. Korpus 2. Pokrywa Masa 32 kg OP 800 H OP 600 H OP 500 H OP 400 H 50 Włazy kanałowe żeliwne kwadratowe A 15 kn AK 600 H AK 500 H AK 400 H 50 Firma PARTNER 5

6 Włazy kanałowe żeliwne okrągłe klasa B 125 kn BO 600 H BO 600 H BO 600 H BO 600 H BO 600 H 115 ryglowany 6

7 Włazy kanałowe żeliwne okrągłe klasa C 250 kn CO 600 H CO 600 H CO 600 H CO 600 H 115 ryglowany CO 600 H 115 z wkładką tłumiącą CO 600 H 150 z wkładką tłumiącą Firma PARTNER 7

8 Włazy kanałowe żeliwne klasa C 250 kn z pokrywą wentylowaną przykręcaną 2 ryglami CO 600 H 115 ryglowany z wentylacją CO 600 H 150 z ryglami i wentylacją 8

9 Włazy kanałowe żeliwne okrągłe klasa D 400 kn pokrywa żebrowana 1. Korpus 3. Śruba M16 2. Pokrywa 4. Zawleczka Masa 110 kg DO 600 H 80 (do zakotwienia) DO 600 H 115* DO 600 H 150* DO 600 H 115 ryglowany DO 600 H 115 z wentylacją DO 600 H 150 z wentylacją DO 600 H 115 z wkładką tłumiącą i ryglami DO 600 H 115 z wkładką tłumiącą i ryglami wentylowany DO 600 H 150 z wkładką tłumiącą i ryglami DO 600 H 115 z zamkiem zatrzaskowym Firma PARTNER 9

10 Włazy klasy D 400 kn z uszczelką DO 600 H115 z wkładką tłumiącą DO 600 H150 z wkładką tłumiącą 10

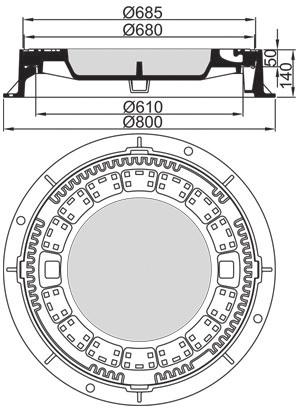

11 Włazy kanałowe żeliwne okrągłe Mauris D 400, pokrywa 50 mm, pozycjonowane P P P właz D 400 H 115 pozycjonowany właz D 400 H 150 pozycjonowany właz D 400 H 100 pozycjonowany Firma PARTNER 11

12 Włazy kanałowe żeliwne okrągłe Omnium D 400, zawias, 3 rygle R właz D 400 H 100 ryglowany 12

13 Właz Rzymski D400, płyta pozycjonowana, 50 mm, ryglowana PR PR PR właz D 400 H 100 pozycjonowany, ryglowany właz D 400 H 115 pozycjonowany, ryglowany właz D 400 H 150 pozycjonowany, ryglowany Firma PARTNER 13

14 Włazy kanałowe żeliwne okrągłe Vector D400, pozycjonowany, płyta 50 mm, wersja z ryglami PR PR PR właz D 400 H 100 pozycjonowany, 2-ryglowy właz D 400 H 115 pozycjonowany, 2-ryglowy właz D 400 H 150 pozycjonowany, 2-ryglowy 14

15 Asortyment niestandardowy Właz Maxum 800 H właz D 400 DN 800, płyta pełna luźna właz D 400 DN 800, płyta pełna ryglowana Firma PARTNER 15

16 Asortyment niestandardowy Właz wodoszczelny Hydroproof II 800 D właz D 400 DN 800 H 105 szczelny 16

17 Asortyment niestandardowy Włazy klasy B 125, C 250, D 400 wodoszczelne Włazy posiadają uszczelkę, rygle nierdzewne oraz laki gumowe na rygle, stosowane na terenach zalewowych na wody grawitacyjne właz wodoszczelny B właz wodoszczelny klasy C właz wodoszczelny klasy D 400 Firma PARTNER 17

18 Asortyment niestandardowy Właz PuraBLUE L D400 Klasa obciążenia D 400 Pokrywa i rama Pierścień wyciszający Mechanizm otwierający Zamknięcie żeliwo sferoidalne tworzywowy pierścień wyciszająco-amortyzująca przyczepiana do ramy, tłumiącą i wyciszające ewentualne drgania powstałe podczas najeżdżania pojazdu na pokrywę z bezpiecznym zawiasem, blokuje się przy zamykaniu w pozycji 90 st., blokada otwartej pokrywy przy 100 st., zdejmowana pokrywa podwójny zatrzask w pokrywie 18

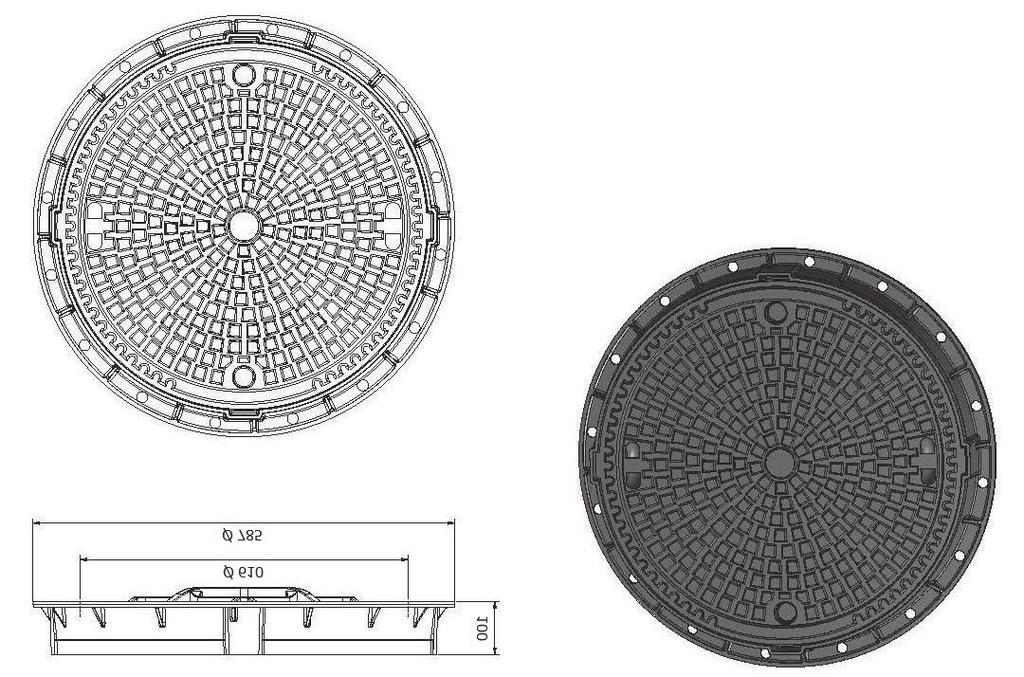

19 Asortyment niestandardowy Właz wodo i gazoszczelny PuraBLUE LDG (KDL14VT) D400 Klasa obciążenia D 400 Pokrywa i rama Pierścień uszczelniająco-wyciszający Mechanizm zamykający i blokada Zamknięcie Szczelność żeliwo szare (pokrywa) / żeliwo sferoidalne (rama) wkładka uszczelniająco-amortyzująca dająca podparcie ramy 35 mm na całym obwodzie. Pokrywa osadzona w korpusie na głębokość 50 mm. pokrywa posiada 2 rygle zamykające ze stali nierdzewnej oraz 2 naby jako dodatkowe zabezpieczenie przed obrotem podwójny zatrzask w pokrywie właz wodo i gazoszczelny Firma PARTNER 19

20 Asortyment niestandardowy Właz PuraBLUE LDSTO D400 ciśnieniowy Klasa obciążenia D 400 Pokrywa i rama Pierścień uszczelniająco-wyciszający Zamknięcie Szczelność żeliwo sferoidalne wkładka uszczelniająco-amortyzująca z elastomeru o przekroju trapezu, tłumiącą i wyciszające ewentualne drgania powstałe podczas najeżdżania pojazdu na pokrywę 3 śruby wytrzymuje ciśnienie wody od spodniej strony włazu 50 kpa (0,5 bar) 20

21 Asortyment niestandardowy Zestaw naprawczy, właz w obudowie betonowej Właściwości: klasa D400, spełnia wymagania normy PN-EN 124-2, płyta wykonana z betonu klasy C35/45, klasa ekspozycji betonu: XF4, klasa mrozoodporności betonu: F150, gniazdo pokrywy z żeliwa szarego, wysokość korpusu włazu: H115, wysokość obudowy betonowej: H150, prześwit > 600 mm, korpus żeliwny uniwersalny umożliwiający zastosowanie każdego rodzaju pokrywy w klasie D400 produkcji Fansuld, pozycjonowanie, identyfikowalność partii produkcyjnej Firma PARTNER 21

22 Asortyment niestandardowy Właz prostokątny , klasa D400 materiał: żeliwo sferoidalne, wykonany zgodnie z polską normą PN-EN 124:2000 w klasie D400, pokrycie warstwą antykorozyjnej farby w kolorze czarnym, anty-poślizgowy wzór powierzchni, korpus wyposażony w uszczelkę, bezpieczne zamknięcie studni, dzięki systemowi ryglowania z 4 śrubami, do otwarcia potrzebny jest klucz nasadowy 24 mm, właz posiada wyjmowaną kratkę zabezpieczającą wpadnięcie pokrywy oraz większych przedmiotów do środka. 22

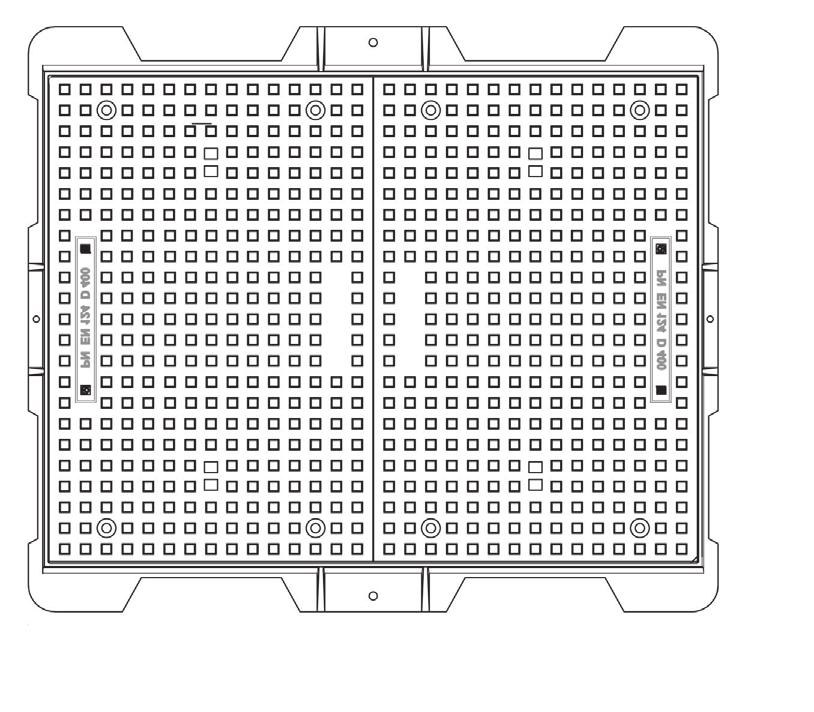

23 Asortyment niestandardowy Właz prostokątny , klasa D400 materiał: żeliwo sferoidalne, wykonany zgodnie z polską normą PN-EN 124:2000 w klasie D400, pokrycie warstwą antykorozyjnej farby w kolorze czarnym, anty-poślizgowy wzór powierzchni, korpus wyposażony w uszczelkę, bezpieczne zamknięcie studni, dzięki systemowi ryglowania z 4 śrubami do każdej pokrywy osobno, do otwarcia potrzebny jest klucz nasadowy 24 mm, właz posiada wyjmowaną kratkę zabezpieczającą wpadnięcie pokrywy oraz większych przedmiotów do środka. Firma PARTNER 23

24 Asortyment niestandardowy Właz okrągły DN 800, klasa D400 materiał: żeliwo sferoidalne, wykonany zgodnie z polską normą PN-EN 124:2000 w klasie D400, pokrycie warstwą antykorozyjnej farby w kolorze czarnym, anty-poślizgowy wzór powierzchni, korpus wyposażony w uszczelkę, bezpieczne zamknięcie kanału, uzyskane dzięki systemowi ryglowania ze standardową śrubą sześciokątną, do otwarcia potrzebny jest klucz nasadowy 24 mm, zawias umożliwiający łatwe otwarcie pokrywy oraz blokada odchylenia przy

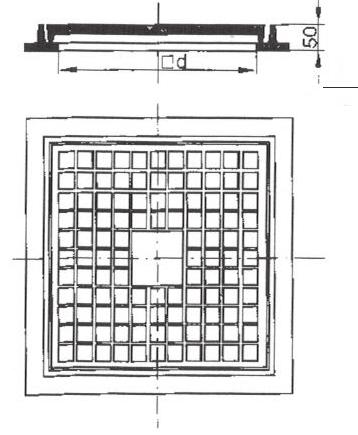

25 Asortyment niestandardowy Właz kwadratowy , klasa D400 materiał: żeliwo sferoidalne, wykonany zgodnie z polską normą PN-EN 124:2000 w klasie D400, pokrycie warstwą antykorozyjnej farby w kolorze czarnym, anty-poślizgowy wzór powierzchni, korpus wyposażony w uszczelkę, bezpieczne zamknięcie kanału, uzyskane dzięki systemowi ryglowania z 4 standardowymi śrubami sześciokątnymi, do otwarcia potrzebny jest klucz nasadowy 24 mm, właz posiada wyjmowaną kratkę zabezpieczającą wpadnięcie pokrywy i większych przedmiotów do środka. Firma PARTNER 25

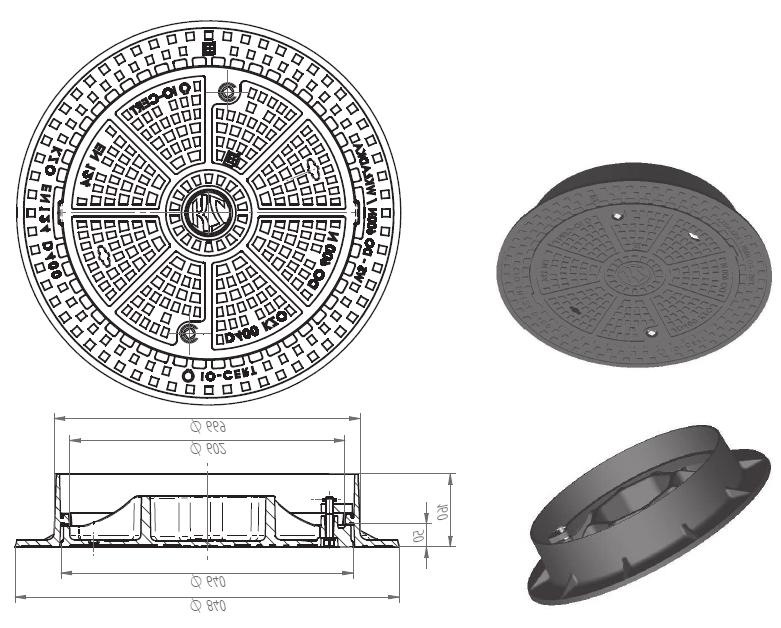

26 Włazy samopoziomujące Włazy żeliwne w klasie D400 samopoziomujące DO 600 H140 samopoziomujący H140 CO 600 H140 samopoziomujący BO 600 H140 samopoziomujący * możliwe wersje z ryglami 26

27 Włazy kanałowe żeliwne okrągłe ażurowe z rusztem zamiast pokrywy DN 600 i DN Korpus 3. Śruba M16 2. Pokrywa 4. Zawleczka Włazy ażurowe żeliwne okrągłe DN B 125 H B 125 H 115 ryglowany C 250 H C 250 H 115 ryglowany D 400 H D 400 H 115 ryglowany Firma PARTNER 27

28 Właz z żeliwa sferoidalnego w klasach D 400 Wykonanie zawias, zatrzask, uszczelka właz D 400 sfero 28

29 Włazy betonowe Włazy kanałowe betonowe okrągłe klasa A 15 kn AO 600 H 50 Firma PARTNER 29

30 Włazy kanałowe betonowe okrągłe klasa B 125 kn BO 600 H 40 pokrywa wypełniona betonem BO 600 H 80 pokrywa wypełniona betonem BO 600 H 115 pokrywa wypełniona betonem BO 600 H 150 pokrywa wypełniona betonem BO 600 H 115 pokrywa wypełniona betonem, uszczelka BO 600 H 115 pokrywa wypełniona betonem, wentylowany BO 600 H 115 pokrywa wypełniona betonem, ryglowany BO 600 H 115 pokrywa wypełniona betonem, ryglowany z wentylacją BO 600 H 115 pokrywa wypełniona betonem, ryglowany z uszczelką 30

31 Włazy kanałowe betonowe okrągłe klasa C 250 kn CO 600 H 80 pokrywa wypełniona betonem CO 600 H 115 pokrywa wypełniona betonem CO 600 H 150 pokrywa wypełniona betonem CO 600 H 115 pokrywa wypełniona betonem, ryglowany CO 600 H 115 pokrywa wypełniona betonem z uszczelką CO 600 H 150 pokrywa wypełniona betonem z uszczelką CO 600 H 115 pokrywa wypełniona betonem, wentylowany CO 800 H 115 pokrywa wypełniona betonem Firma PARTNER 31

32 Włazy kanałowe betonowe okrągłe klasa C 250 kn, z wentylacją CO 600 H 115 betonowy z wentylacją CO 600 H 150 betonowy z wentylacją 32

33 Włazy kanałowe betonowe okrągłe klasa C 250 kn z pokrywą zabezpieczoną przed obrotem dwoma ryglami CO 600 H 115 betonowy z ryglami CO 600 H 150 betonowy z ryglami Firma PARTNER 33

34 Włazy kanałowe betonowe okrągłe klasa D 400, pozycjonowane, pokrywa 50 mm 760 A A RYSUNEK POGLĄDOWY 679 H 115 / / DO 600 H 115 pokrywa wypełniona betonem* DO 600 H 150 pokrywa wypełniona betonem * DO 600 H 115 pokrywa wypełniona betonem z uszczelką DO 600 H 150 pokrywa wypełniona betonem z uszczelką DO 600 H 115 pokrywa wypełniona betonem z wentylacją DO 600 H 150 pokrywa wypełniona betonem z wentylacją 34

35 Asortyment niestandardowy Właz klasy F 900 Pokrywa wypełniona betonem w/g normy DIN wysokość korpusu H 140, specjalne przeznaczenie na tereny lotniskowe właz F 900 pokrywa betonowa Firma PARTNER 35

36 Włazy do wypełnienia pokrywy kostką w klasach B 125, C 250, D 400 do zastosowania na starówkach w ciągu kostki brukowej właz do wypełnienia B właz do wypełnienia C właz do wypełnienia D

37 Wpusty Wpusty ściekowe klasa C 250 kn BK Korpus 2. Krata 3. Nit NKZ ø korpus H 115 krata luźna 4/4 kołnierza korpus H 150 krata luźna 4/4 kołnierza korpus H 115 zawias 4/4 kołnierza korpus H 150 zawias 4/4 kołnierza korpus H 115 zawias, rygiel 4/4 kołnierza korpus H 150 zawias, rygiel 4/4 kołnierza korpus H 115 krata luźna 3/4 kołnierza korpus H 150 krata luźna 3/4 kołnierza korpus H 115 zawias 3/4 kołnierza korpus H 150 zawias 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 krata luźna bez kołnierza korpus H 150 krata luźna bez kołnierza korpus H 115 zawias bez kołnierza korpus H 150 zawias bez kołnierza korpus H 115 zawias, rygiel bez kołnierza korpus H 150 zawias, rygiel bez kołnierza Firma PARTNER 37

38 Wpusty ściekowe klasa D 400 kn BK 67 z kołnierzem z kratą uchylną Wpusty ściekowe klasa D 400 kn BK 87 bez kołnierza z kratą ryglowaną i uchylną 38

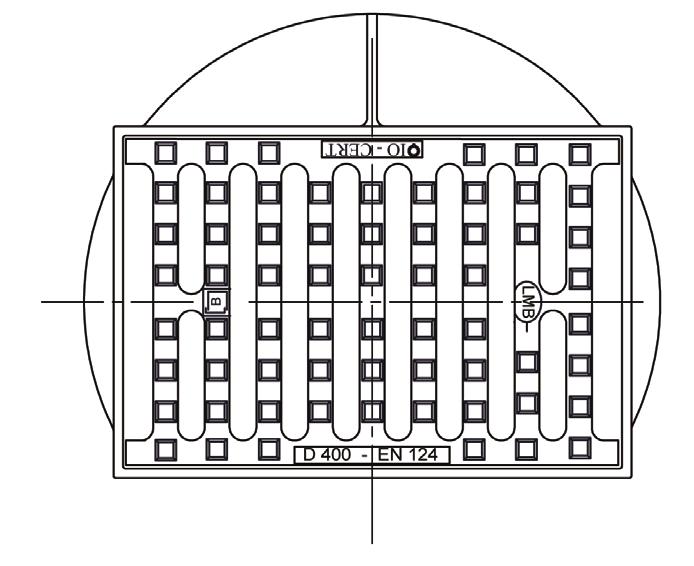

39 Wpusty ściekowe klasa D 400 kn BK korpus H 115 krata luźna 4/4 kołnierza korpus H 150 krata luźna 4/4 kołnierza korpus H 115 zawias 4/4 kołnierza korpus H 150 zawias 4/4 kołnierza korpus H 115 zawias, rygiel 4/4 kołnierza korpus H 150 zawias, rygiel 4/4 kołnierza korpus H 115 krata luźna 3/4 kołnierza korpus H 150 krata luźna 3/4 kołnierza korpus H 115 zawias 3/4 kołnierza korpus H 150 zawias 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 zawias, rygiel 3/4 kołnierza korpus H 115 krata luźna bez kołnierza korpus H 150 krata luźna bez kołnierza korpus H 115 zawias bez kołnierza korpus H 150 zawias bez kołnierza korpus H 115 zawias, rygiel bez kołnierza korpus H 150 zawias, rygiel bez kołnierza Firma PARTNER 39

40 Wpusty jezdniowo-krawężnikowe klasa C-250 kn D-400 kn 1. Korpus 2. Krata 3. Pokrywa 4. Nit C 250 H C 250 H D 400 H D 400 H

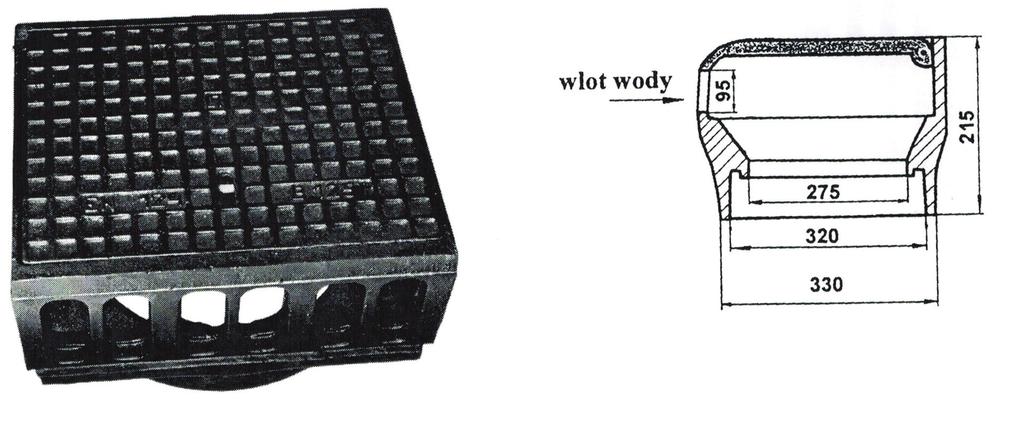

41 Wpusty jezdniowo-krawężnikowe klasa C-250 z żeliwa szarego Wpusty ściekowe krawężnikowe klasa C-250 z żeliwa szarego C 250 H 115 Firma PARTNER 41

42 Wpusty żeliwne drogowe 300* wpust 300*500, C 250 H 150 zawiasowy, 3/4 kołnierza wpust 300*500, C 250 H 150 zawiasowy, 4/4 kołnierza wpust 300*500, D 400 H 150 zawiasowy, 3/4 kołnierza wpust 300*500, D 400 H 150 zawiasowy, 4/4 kołnierza 42

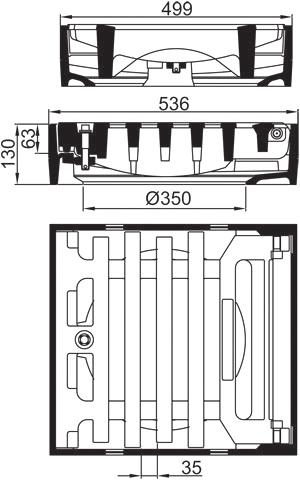

43 Asortyment niestandardowy Wpusty żeliwne w klasie F *500 Zastosowanie na tereny lotniskowe wpust F *500 zawias wpust F *500 zawias, rygiel Firma PARTNER 43

44 Wpusty podwórzowe w klasie A 15 oraz BK wpust BK 71 o wysokości H 80 i średnicy podłączenia DN wpust BK 71 o wysokości H 150 i średnicy podłącza DN wpust BK 71 o wysokości H 80 i średnicy podłącza DN 262 wpust uchylny okrągły DN 300 / 370 w klasie A wpust uchylny w klasie A 15 DN wpust uchylny w klasie A 15 DN

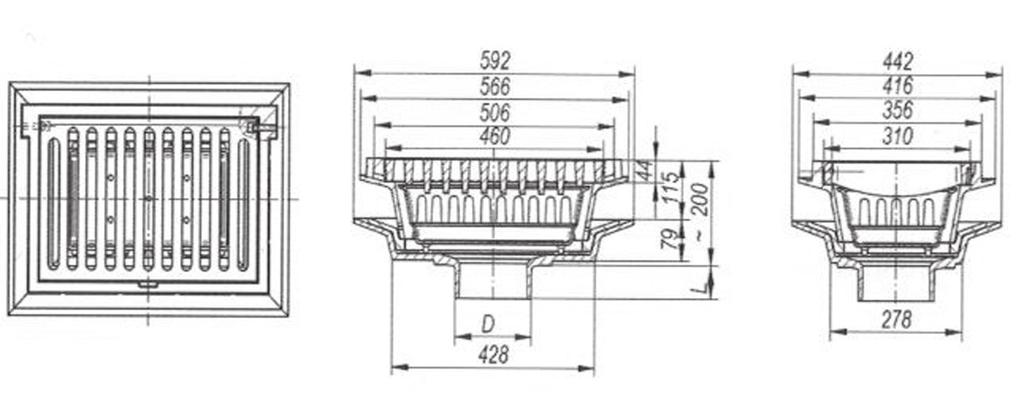

45 Wpusty mostowe w klasie C 250 i D wpust C 250 kwadratowy, odejście DN wpust C 250 prostokątny, odejście DN wpust C 250 prostokątny, odejście DN 210, krawężnikowy wpust D 400 prostokątny, odejście DN wpust D 400 prostokątny, odejście DN 210 Firma PARTNER 45

46 Odwadniacze kolejowe i mostowe Zastosowanie : W klasie A 15 kn układane między torami jako odwodnienie, Dostępne wersje z odejściem pionowym i przyłączem DN 150 i DN odwadniacz z odejściem pionowym DN odwadniacz z odejściem pionowym DN

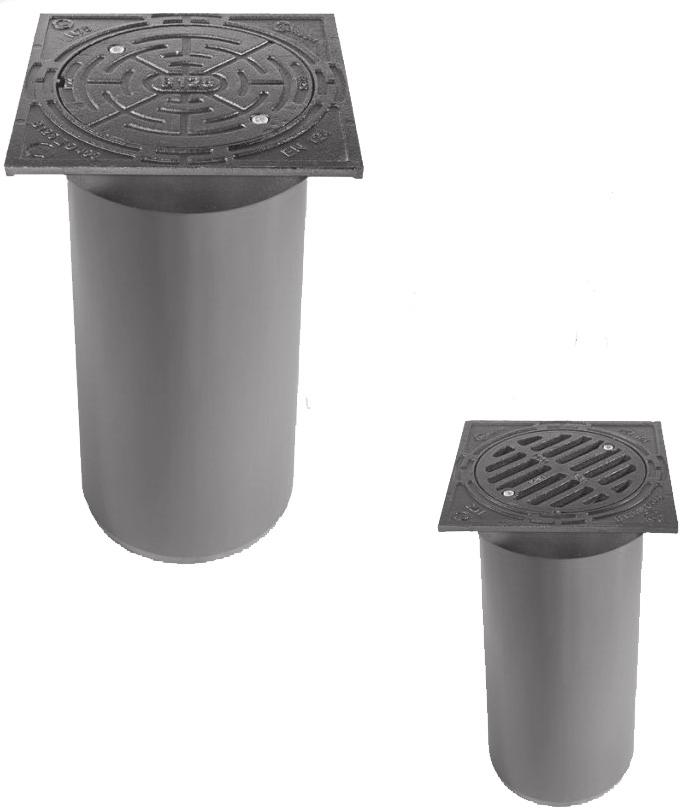

47 Teleskop DN 315 z włazem i wpustem, z rurą PVC 1 pokrywa 2 korpus 3 rura 4 śruba, nakrętka, podkładka 5 śruba imbusowa teleskop A15 właz teleskop A15 wpust teleskop B125 właz teleskop B125 wpust teleskop D400 właz teleskop D400 wpust Firma PARTNER 47

48 Teleskop DN 425 z rurą PVC 1 pokrywa 2 korpus 3 rura 4 śruba, nakrętka, podkładka 5 śruba imbusowa teleskop B125 właz teleskop B125 wpust teleskop D400 właz teleskop D400 wpust 48

49 Galanteria żeliwna Włazy i wpusty teleskopowe DN 315 bez rury w klasach A-D właz lub wpust A właz lub wpust B właz lub wpust C właz lub wpust D 400 Firma PARTNER 49

50 Właz i wpust A 15 oraz D 400 do studni DN właz A 15 DN wpust A 15 DN właz D 400 DN wpust D 400 DN

51 Skrzynki żeliwne i z PEHD żeliwna do hydrantu żeliwna zasuwowa duża H żeliwna zasuwowa średnia H żeliwna zasuwowa mała H żeliwna wzór PEHD hydrant PEHD zasuwowa duża H PEHD zasuwowa średnia H 240 Firma PARTNER 51

52 Stopnie kanałowe żeliwne mały 220/ E do wmurowania G do przykręcania G do przykręcania na dwa otwory 52

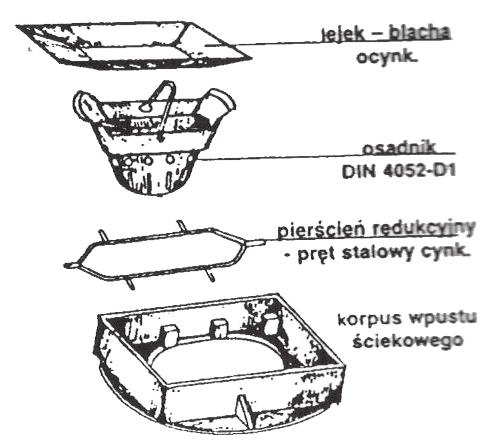

53 Osadniki do wpustów ocynkowane, trzyczęściowe do wpustów BK do wpustów 300* do wpustów krawężnikowo-jezdniowych Firma PARTNER 53

54 Zestawy naprawcze Zestaw naprawczy drogowy zestaw naprawczy z włazem betonowym D 400 i uszczelką zestaw naprawczy z włazem betonowym D 400 i uszczelką z ryglami zestaw naprawczy z włazem żeliwnym D 400 i uszczelką zestaw naprawczy z włazem żeliwnym D 400, uszczelką i ryglami 54

55 Zestaw naprawczy ze skrzynką uliczną stosowany w instalacjach wodnych zestaw naprawczy do skrzynki H270 Zestaw naprawczy ze skrzynką uliczną stosowany w instalacjach wodnych i gazowych zestaw naprawczy do skrzynek gazowych Firma PARTNER 55

56 2. Armatura żeliwna wodociągowa Nazwa żeliwo sferoidalne przyjęła się w Polsce dlatego, aby odróżnić go od żeliwa ciągliwego. Również w większości innych języków przyjęto tą zasadę. Grafit w tym materiale wydziela się w postaci drobnych kuleczek rozmieszczonych w osnowie ferrytu czy perlitu i nie wpływa przez to istotnie na własności mechaniczne tych struktur, zachowując m.in. ich elastyczność i zdolność do dużego wydłużania. Żeliwo to uzyskuje się przez dodanie do płynnego wytopu na rynnie spustowej lub do mieszalnika odpowiednich dodatków stopowych. Zdolność sferotyzacji utrzymuje się przez kilkanaście minut. W tym krótkim czasie musi nastąpić zalanie formy. Czasami tylko, dla polepszenia elastyczności (wydłużenia) stosuje się dodatkowe wyżarzanie wykonanego odlewu. Ze względu na właściwości materiał ten nadaje się do zastosowania tam gdzie występuję naprężenia np. w instalacjach wodociągowych (np. armatura wodociągowa, kształtki czy systemy rurowe). 56

57 Zasuwa bosa Opis: zasuwa z żeliwa bosa do wody, temp st. C maksymalna prędkość wody 3 m/s malowanie powłoka µm GJL.ZB1.080 DN 80 GJL.ZB1.100 DN Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa ocynk. 11. Pierścień uszczelniający O-ring 12. Klin gumowany Firma PARTNER 57

58 Zasuwo-opaska NW Opis: zasuwa z żeliwa kołnierzowa do wody do przyłączy na rurę żeliwną z opaską uszczelnienie O-ringi NBR malowanie powłoka µm GJS.NWZ.090 GW 50 na DN 90 GJS.NWZ.110 GW 50 na DN 110 GJS.NWZ.160 GW 50 na DN 160 GJS.NWZ.225 GW 50 na DN Korpus zasuwy 2. Klin gumowany 3. Nakrętka klina 4. Uszczelka pokrywy 5. Śruba ocynkowana 6. Trzpień 7. Pokrywa zasuwy 8. Dławnica 9. Nakrętka M16 ocnyk. kl Podkładka kulista 11. Siodełko 12. Taśma 13. Uszczelka 14. Taśma gumowa 15. O-ring 58

59 Zasuwoopaska samonawiercająca Opis: zasuwa z żeliwa kołnierzowa do wody do przyłączy na rurę żeliwną z opaską żeliwną samonawiercająca temperatura cieczy 70 st. C uszczelnieni O-ringi NBR malowanie powłoka µm 1. Opaska dolna 2. Opaska górna 3. Frez nawiertki 4. Uszczelka grzybka nawiertki 5. Korpus nawiertki 6. Grzybek nawiertki 7. Trzpień 8. O-ring 9. Kołek sprężysty 10. Nasada trzpienia nawiertki 11. Śruba ocynk. 12. Podkładka ocynk. 13. Nakrętka ocynk. 14. Uszczelka opaski górnej naw. 15. O-ring 16. Frez nawiertki GJS.NSN.309 GW 32 na DN 90 GJS.NSN.311 GW 32 na DN 110 GJS.NSN.316 GW 32 na DN 160 GJS.NSN.322 GW 32 na DN 225 GJS.NSN.409 GW 40 na DN 90 GJS.NSN.411 GW 40 na DN 110 GJS.NSN.416 GW 40 na DN 160 GJS.NSN.422 GW 40 na DN 225 GJS.NSN.509 GW 50 na DN 90 GJS.NSN.511 GW 50 na DN 110 GJS.NSN.516 GW 50 na DN 160 GJS.NSN.522 GW 50 na DN 225 Firma PARTNER 59

60 Zasuwy sfero długie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJS DN 50 / 4 otwory w kołnierzu GJS DN 80 / 8 otworów w kołnierzu GJS DN 80 / 4 otwory w kołnierzu GJS DN 100 / 8 otworów w kołnierzu GJS DN 150 / 8 otworów w kołnierzu GJS DN 200 / 8 otworów w kołnierzu 60

61 Zasuwy sfero krótkie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławnica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJS DN 50 / 4 otwory w kołnierzu GJS DN 80 / 8 otworów w kołnierzu GJS DN 80 / 4 otwory w kołnierzu GJS DN 100 / 8 otworów w kołnierzu GJS DN 150 / 8 otworów w kołnierzu GJS DN 200 / 8 otworów w kołnierzu Firma PARTNER 61

62 Zasuwy szare długie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu 62

63 Zasuwy szare krótkie Opis: zasuwa z żeliwa kołnierzowa do wody klasa szczelności A uszczelnienie 4 wymienne O-ringi malowanie powłoka 250 µm 1. Korpus zasuwy 2. Pokrywa zasuwy 3. Trzpień 4. Nakrętka klina 5. Uszczelka pokrywy 6. Dławica 7. Pierścień zabezpieczający 8. Pierścień uszczelniający O-ring 9. Pierścień zgarniający 10. Śruba imbusowa 11. Pierścień uszczelniający O-ring 12. Klin gumowy GJL DN 50 / 4 otwory w kołnierzu GJL DN 80 / 8 otworów w kołnierzu GJL DN 80 / 4 otwory w kołnierzu GJL DN 100 / 8 otworów w kołnierzu GJL DN 150 / 8 otworów w kołnierzu GJL DN 200 / 8 otworów w kołnierzu Firma PARTNER 63

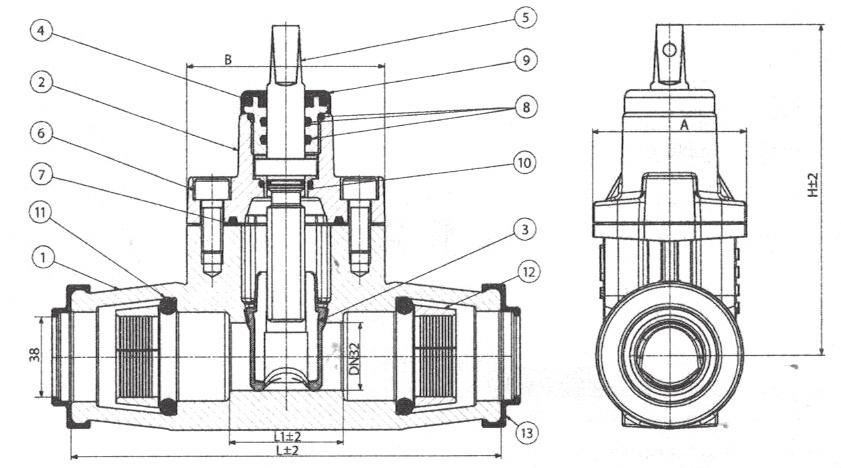

64 Zasuwy żeliwne do wody bez króćców PE 1 Kadłub 2 Pokrywa 3 Klin miękko uszczelniający 4 Tuleja z gwintem 5 Wrzeciono monolityczne z gwintem trapezowym symetrycznym 6 Śruby z łbem walcowym i gniazdem 6-kątnym, zalane masą uszczelniającą 7 Uszczelnienie pokrywy z kadłubem 8 Uszczelnienie wrzeciona 9 Kapturek ochronny 10 Uszczelnienie zwrotne 11 Uszczelnienie rury 12 Pierścień zaciskowy 13 Kapturek ochronny kielicha GJL DN 25/32 GJL.032/.040 DN 32/40 GJL.040/050 DN 40/50 GJL DN 50/

65 Zasuwy żeliwne do wody z króćcami PE 1 Kadłub 2 Pokrywa 3 Klin miękko uszczelniający 4 Tuleja z gwintem 5 Wrzeciono monolityczne z gwintem trapezowym symetrycznym 6 Śruby z łbem walcowym i gniazdem 6-kątnym, zalane masą uszczelniającą 7 Uszczelnienie pokrywy z kadłubem 8 Uszczelnienie wrzeciona 9 Kapturek ochronny 10 Uszczelnienie zwrotne 11 Uszczelnienie rury 12 Pierścień zaciskowy 13 Kapturek ochronny kielicha 14 Rury GJL DN 25/32 GJL DN 32/40 GJL DN 40/50 GJL DN 50/63 Firma PARTNER 65

66 Zasuwy ze specjalnym przeznaczeniem do gazu kolor żółty, kołnierzowe wersja krótkiej zabudowy fig.111 GJL DN 40 GJL DN 50 GJL DN 65 GJL DN 80 GJL DN 100 GJL DN 125 GJL DN 150 wersji długiej zabudowy fig.002 GJL DN 40 GJL DN 50 GJL DN 65 GJL DN 80 GJL DN 100 GJL DN 125 GJL DN Kadłub 2 Pokrywa 3 Klin miękko uszczelniający 4 Tuleja z gwintem 5 Wrzeciono monolityczne z gwintem trapezowym symetrycznym 6 Nakrętka wrzeciona 7 Śruby z łbem walcowym i gniazdem 6-kątnym, zalane masą uszczelniającą 8 Uszczelnienie pokrywy z kadłubem 9 Uszczelnienie wrzeciona 10 Kapturek ochronny 11 Uszczelnienie zwrotne 66

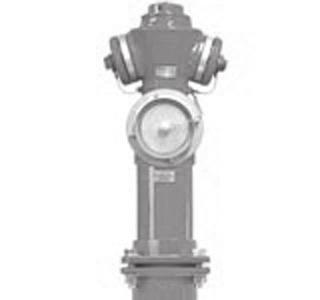

67 Hydranty nadziemne DN 80 antyzłamaniowe Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 µm 1. Kolumna 2. Suwak 3. Korpus dolny 4. Korpus górny 5. Grzybek 6. Tłoczysko 7. Pokrywa 8. Pierścień 9. Trzpień 10. Nakrętka 11. Dławnica 12. Nasada O-ring 14. O-ring 15. O-ring 16. Odwadniacz 17. Pierścień 18. Śruba 19. O-ring 20. Podkładka 21. Pokrywa nasady z odpowietrznikiem 22. O-ring 23. Pokrętło 24. Pokrywa nasady 25. Kulka ø Śruba 27. Łańcuszek/linka 28. Śruba 29. Tłoczek uszczelniający 30. Sprężyna 31. Prowadnik do tłoczka GJS DN 80 długość zabudowy L 1250 GJS DN 80 długość zabudowy L 1500 GJS DN 80 długość zabudowy L 1800 Firma PARTNER 67

68 Hydranty nadziemne DN 100 Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 um 1. Korpus dolny 2. Blaszka 3. Uszczelka 4. Odwadniacz 5. Nit 6. Uszczelka odwadniacza 7. Grzybek HN1 DN Nakrętka 9. Śruba 10. Nit 11. Tłoczysko 12. Kolumna I 13. Pokrywa nasady z napowietrznikiem 14. O-ring 15. O-ring 16. Nasada O-ring 18. Korpus nasady DN Kulka napowietrznika 20. Pokrętło HN1 DN Zaślepka 22. Śruba 23. Podkładka 24. Kołek 25. O-ring 26. Trzpień 27. Pokrywa nasady 28. Korpus nasady DN Kolumna Nasada Pokrywa nasady DN Podkładka 33. Kołek sprężysty 34. Nakrętka grzybka GJS DN 100 długość zabudowy L 1250 GJS DN 100 długość zabudowy L 1500 GJS DN 100 długość zabudowy L

69 Hydranty nadziemne DN 80 Opis: hydrant nadziemny z żeliwa sfero zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s klasa szczelności A uszczelnienie typu O-ring malowanie powłoka 250 µm 1. Kolumna 2. Suwak 3. Korpus dolny 4. Korpus górny 5. Grzybek 6. Tłoczysko 7. Pokrywa 8. Pierścień 9. Trzpień 10. Nakrętka 11. Dławica 12. Nasada O-ring 14. O-ring 15. O-ring 16. Odwadniacz 17. Śruba 18. O-ring 19. Podkładka 20. Pokrywa wody z odpowietrznikiem 21. O-ring 22. Pokrętło 23. Pokrywa nasady 24. Kulka Ø łańcuszek/linka 26. Nit 27. Pierścień 28. Śruba 29. Tłoczek uszczelniający 30. Sprężyna 31. Prowadnik tłoczka 32. Nasada 33. Kołek 34. Śruba 35. Podkładka 36. Nakrętka 37. Kołnierz górny 38. Kołnierz dolny 39. O-ring 40. Tuleja wspornika 41. Śruba 42. Wspornik 43. Trzpień Kolumna 45. Tłoczysko 46. Łącznik GJS.08L.125 DN 80 długość zabudowy L 1250 GJS.08L.150 DN 80 długość zabudowy L 1500 GJS.08L.180 DN 80 długość zabudowy L 1800 Firma PARTNER 69

70 Hydranty podziemne DN 80 Opis: hydrant podziemny z żeliwa szarego zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 3 m/s temperatura 0 40 st. C klasa szczelności A uszczelnienie typu O-ring malowanie powłoka µm 1. Korpus dolny 2. Pokrywa wylotowa 3. Grzybek wulkanizowany 4. Blaszka 5. Śruba 6. Nit 7. Suwak 8. Nakrętka kw. 9. Linka 10. Śruba 11. Tłoczysko 12. Kolumna 13. Korpus górny 14. Trzpień 15. O-ring 16. O-ring 17. O-ring 18. Pokrywa HP2 19. Dławnica 20. Uchwyt kłowy 21. Pierścień wylotu 22. Kołek rozprężny 23. Podkładka płaska M Nasada trzpienia 25. Pierścień zgarniający GJL.P DN 80 wysokość H 750 GJL.P DN 80 wysokość H 1000 GJL.P DN 80 wysokość H 1250 GJL.P DN 80 wysokość H

71 Zdrój uliczny Opis: zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 3 m/s temperatura 0 40 st. C klasa szczelności A malowanie powłoka 80 µm 1. Korpus górny 2. Tuleja otwierająca 3. Trzpień prowadzący górny 4. Tuleja przesuwna górna 5. Sprężyna 6. Tłoczysko 7. Trzpień przesuwny dolny 8. Tuleja prowadząca dolna 9. Korpus dolny 10. O-ring 11. Uszczelka I 12. Ramię 13. Sworzeń 14. Pierścień zabierający 15. Kolumna 16. Uszczelka Wkręt 18. Śruba I 19. Odwadniacz 20. Blaszka 21. Pierścień osadczy 22. Mufa 23. Nakrętka 24. Śruba Podkładka GJL DN 20 długość zabudowy L 1250 GJL DN 20 długość zabudowy L 1500 GJL DN 20 długość zabudowy L 1800 Firma PARTNER 71

72 Czyszczaki Opis: czyszczak z zaworem hydrantowym zastosowanie woda pitna oraz ciecze nieagresywne temperatura 0 70 st. C malowanie powłoka µm 1. Korpus 2. Uszczelka 3. Kołnierz 4. Zawór hdyrantowy 5. Śruba 6. Podkładka 7. Nakrętka GJL.080.C04 DN 80 / 4 otwory w kołnierzu GJL.080.C08 DN 80 / 8 otworów w kołnierzu GJL.100.C08 DN 100 / 8 otworów w kołnierzu GJL.150.C08 DN 150 / 8 otworów w kołnierzu GJL.200.C08 DN 200 / 8 otworów w kołnierzu GJL.250.C12 DN 250 / 12 otworów w kołnierzu GJL.300C12 DN 300 / 12 otworów w kołnierzu 72

73 Armatura do płukania kanałów Opis: zastosowanie woda pitna oraz ciecze nieagresywne maksymalna prędkość wody 4 m/s malowanie powłoka µm 1. Pokrywa nasady 75B 2. Nasada Kołnierz DN 80 gwintowany 4. Kolumna 76.1x3.2 L Zawór kulowy 2 1/2 6. Kolumna 76.1x Kołnierz DN80 8. Uszczelnienia O EB681-1/59,3x5/WA/NBR 9. Uszczelnienia O EB681-1/75x4/WA/NBR 10. Linka KO I Nakrętka sześciokątna M6 GJL DN 50 długość 1000 GJL DN 50 długość 1250 GJL DN 50 długość 1500 GJL DN 50 długość 2000 GJL DN 80 długość 1000 GJL DN 80 długość 1250 GJL DN 80 długość 1500 GJL DN 80 długość 2000 Firma PARTNER 73

74 Obudowy teleskopowe 1. Naasada dolna 2. Kieliszek 3. Wrzeciono teleskopowe 4. Osłona 5. Kołnierz 6. Nasada górna GJL.TN0.165 nawiertka, zakres długość L GJL.T zasuwa DN 32, zakres długość L GJL.T zasuwa DN zakres długość L GJL.T zasuwa DN 65, zakres długość L GJL.T zasuwa DN 80, zakres długość L GJL.T zasuwa DN 100, zakres długość L GJL.T zasuwa DN 125, zakres długość L GJL.T zasuwa DN 150, zakres długość L GJL.T zasuwa DN 200, zakres długość L GJL.T zasuwa DN 250, zakres długość L GJL.T zasuwa DN 300, zakres długość L

75 Obudowy stałe 1. Podkładka oc. 2. Kieliszek 3. Wrzeciono teleskopowe 4. Osłona 5. Kołnierz 6. Nasada górna GJL.SN0.125 nawiertka, długość L 1250 GJL.S zasuwa DN 32, długość L 1250 GJL.S zasuwa DN 40 50, długość L 1250 GJL.S zasuwa DN 65, długość L 1250 GJL.S zasuwa DN 80, długość L 1250 GJL.S zasuwa DN 100, długość L GJL.S zasuwa DN 125, długość L 1250 GJL.S zasuwa DN 150, długość L 1250 GJL.S zasuwa DN 200, długość L 1250 GJL.S zasuwa DN 250, długość L 1250 GJL.S zasuwa DN 300, długość L 1250 Firma PARTNER 75

76 3. Systemy rur żeliwnych i kształtek Kształtki z żeliwa sferoidalnego w kolorze niebieskim z możliwością pomalowania na kolor czerwony lub czarny. Istnieje możliwość wykonania kształtek z wyściółką cementową. Zastosowanie: do wody, do kanalizacji oraz systemów przeciwpożarowych. Możliwe połączenia kołnierzowe, kielichowe oraz kielichowo-kołnierzowe. 76

77 Kołnierzowe Kolana kołnierzowe Q PN 10 / 16 GJS.050.Q Q DN 50 / 8 otworów GJS.080.Q Q DN 80 / 8 otworów GJS.100.Q Q DN 100 / 8 otworów GJS.150.Q Q DN 150 / 8 otworów GJS.200.Q Q DN 200 / 8 otworów GJS.250.Q Q DN 250 / 8 otworów GJS.300.Q Q DN 300 / 8 otworów Kolana kołnierzowe ze stopą N PN 10 / 16 GJS.080.N N DN 80 / 8 otworów GJS.100.N N DN 100 / 8 otworów Firma PARTNER 77

78 Zwężki kołnierzowe FFR PN 10 / 16 GJS.805.FFR FFR DN 80 / 50 L 200 GJS.150.FFR FFR DN 100 / 50 L 200 GJS.180.FFR FFR DN 100 / 80 L 200 GJS.158.FFR FFR DN 150 / 80 L 200 GJS.151.FFR FFR DN 150 / 100 L 200 GJS.280.FFR FFR DN 200 / 80 L 200 GJS.201.FFR FFR DN 200 / 100 L 200 GJS.215.FFR FFR DN 200 / 150 L 200 GJS.251.FFR FFR DN 250 / 100 L 200 GJS.255.FFR FFR DN 250 / 150 L 200 GJS.252.FFR FFR DN 250 / 200 L 200 GJS.315.FFR FFR DN 300 / 150 L 300 GJS.302.FFR FFR DN 300 / 200 L 300 GJS.325.FFR FFR DN 300 / 250 L 300 GJS.352.FFR FFR DN 350 / 200 L 300 GJS.355.FFR FFR DN 350 / 250 L 300 GJS.353.FFR FFR DN 350 / 300 L 300 GJS.420.FFR FFR DN 400 / 200 L 300 GJS.425.FFR FFR DN 400 / 250 L 300 GJS.430.FFR FFR DN 400 / 300 L

79 Trójniki kołnierzowe T PN 10 / 16 GJS.050.T T DN 50 L 300 GJS.805.T T DN 80 / 50 L 330 GJS.080.T T DN 80 L 330 GJS.105.T T DN 100 / 50 L 360 GJS.108.T T DN 100 / 80 L 360 GJS.100.T T DN 100 L 360 GJS.158.T T DN 150 / 80 L 440 GJS.151.T T DN 150 / 100 L 440 GJS.150.T T DN 150 L 440 GJS.208.T T DN 200 / 80 L 520 GJS.201.T T DN 200 / 100 L 520 GJS.215.T T DN 200 / 150 L 520 GJS.200.T T DN 200 L 520 GJS.258.T T DN 250 / 80 L 520 GJS.251.T T DN 250 / 100 L 520 GJS.255.T T DN 250 / 150 L 520 GJS.252.T T DN 250 / 200 L 520 GJS.250.T T DN 250 L 520 GJS.308.T T DN 300 / 80 L 600 GJS.301.T T DN 300 / 100 L 600 GJS.315.T T DN 300 / 150 L 600 GJS.302.T T DN 300 / 200 L 600 GJS.325.T T DN 300 / 250 L 600 GJS.300.T T DN 300 L 600 Firma PARTNER 79

80 Trójniki boso-kołnierzowe Tb PN 10 / 16 GJS.805.Tb Tb DN 80 / DZ 90 dn 50 L 300 GJS.080.Tb Tb DN 80 / DZ 90 dn 80 L 310 GJS.105.Tb Tb DN 100 / DZ 110 dn 50 L 360 GJS.108.Tb Tb DN 100 / DZ 100 dn 80 L 360 GJS.100.Tb Tb DN 100 / DZ 110 dn 100 L 360 GJS.158.Tb Tb DN 150 / DZ 160 dn 80 L 370 GJS.151.Tb Tb DN 150 / DZ 160 dn 100 L 390 GJS.150.Tb Tb DN 150 / DZ 160 dn 150 L 440 GJS.225.Tb Tb DN 200 / DZ 225 dn 80 L 450 Króćce jednokołnierzowe F PN 10 / 16 GJS.080.F F DN 80 L 400 GJS.100.F F DN 100 L 400 GJS.150.F F DN 150 L 400 GJS.200.F F DN 200 L 500 GJS.250.F F DN 250 L 500 GJS.300.F F DN 300 L

81 Króćce jednokołnierzowe FW PN 10 / 16 GJS.050.FW FW DN 50 DZ 63 L 70 GJS.080.FW FW DN 80 DZ 90 L 85 GJS.100.FW FW DN 100 DZ 110 L 95 GJS.150.FW FW DN 150 DZ 160 L 125 GJS.200.FW FW DN 200 DZ 200 L 135 GJS.225.FW FW DN 200 DZ 225 L 135 GJS.250.FW FW DN 250 DZ 250 L 165 GJS.280.FW FW DN 250 DZ 280 L 165 GJS.300.FW FW DN 300 DZ 315 L 215 GJS.400.FW FW DN 400 DZ 400 L 215 GJS.450.FW FW DN 400 DZ 450 L 215 GJS.500.FW FW DN 500 DZ 500 L 300 Króćce dwukołnierzowe FF PN 10 / 16 GJS.801.FF FF DN 80 L 100 GJS.802.FF FF DN 80 L 200 GJS.803.FF FF DN 80 L 300 GJS.804.FF FF DN 80 L 400 GJS.805.FF FF DN 80 L 500 GJS.810.FF FF DN 80 L 1000 GJS.101.FF FF DN 100 L 100 GJS.102.FF FF DN 100 L 200 GJS.103.FF FF DN 100 L 300 GJS.104.FF FF DN 100 L 400 GJS.105.FF FF DN 100 L 500 GJS.110.FF FF DN 100 L 1000 GJS.154.FF FF DN 150 L 400 GJS.155.FF FF DN 150 L 500 GJS.510.FF FF DN 150 L 1000 GJS.203.FF FF DN 200 L 300 GJS.204.FF FF DN 200 L 400 GJS.205.FF FF DN 200 L 500 GJS.210.FF FF DN 200 L 1000 GJS.255.FF FF DN 250 L 500 GJS.550.FF FF DN 250 L 1000 GJS.305.FF FF DN 300 L 500 GJS.310.FF FF DN 300 L 1000 Firma PARTNER 81

82 Kołnierze ślepe X PN 10 / 16 GJS.050.X X DN 50 GJS.080.X X DN 80 GJS.100.X X DN 100 GJS.150.X X DN 150 GJS.200.X X DN 200 GJS.250.X X DN 250 GJS.300.X X DN 300 Kołnierze gwintowane XF PN 10 / 16 GJS.540.XF XF DN 50 / 1 1/2 GJS.550.XF XF DN 50 / 2 GJS.840.XF XF DN 80 / 1 1/ 2 GJS.850.XF XF DN 80 / 2 GJS.880.XF XF DN 80 / 3 GJS.150.XF XF DN 100 / 2 GJS.180.XF XF DN 100 / 3 GJS.100.XF XF DN 100 /

83 Odwadniaki kołnierzowe TTO PN 10 / 16 GJS.200.TTO TTO DN 200 GJS.250.TTO TTO DN 250 GJS.300.TTO TTO DN 300 GJS.400.TTO TTO DN 400 GJS.500.TTO TTO DN 500 Zwężki asymetryczne FFRe PN 10 / 16 GJS.315.FFRe FFRe DN 300 / 150 GJS.415.FFRe FFRe DN 400 / 150 GJS.515.FFRe FFRe DN 500 / 150 Firma PARTNER 83

84 Czwórniki kołnierzowe TT PN 10 / 16 Kielichowe Trójniki trzykielichowe MMB PN 10 / GJS.050.TT TT DN 50 GJS.080.TT TT DN 80 GJS.100.TT TT DN 100 GJS.150.TT TT DN 150 GJS.201.TT TT DN 200 / 100 GJS.215.TT TT DN 200 / 150 GJS.200.TT TT DN 200 GJS.250.TT TT DN 250 GJS.315.TT TT DN 300 / 150 GJS.320.TT TT DN 300 / 200 GJS.300.TT TT DN 300 GJS.400.TT TT DN 400 GJS.500.TT TT DN 500 GJS.080.MMB MMB DN 80 GJS.108.MMB MMB DN 100 / 80 GJS.100.MMB MMB DN 100 GJS.158.MMB MMB DN 150 / 80 GJS.151.MMB MMB DN 150 / 100 GJS.150.MMB MMB DN 150 GJS.208.MMB MMB DN 200 / 80 GJS.201.MMB MMB DN 200 / 100 GJS.215.MMB MMB DN 200 / 150 GJS.200.MMB MMB DN 200 GJS.258.MMB MMB DN 250 / 80 GJS.251.MMB MMB DN 250 / 100 GJS.215.MMB MMB DN 250 / 150 GJS.252.MMB MMB DN 250 / 200 GJS.250.MMB MMB DN 250 GJS.308.MMB MMB DN 300 / 80 GJS.310.MMB MMB DN 300 / 100 GJS.315.MMB MMB DN 300 / 150 GJS.320.MMB MMB DN 300 / 200 GJS.325.MMB MMB DN 300 / 250 GJS.300.MMB MMB DN 300

85 Zwężki dwukielichowe MMR PN 10 / 16 GJS.108.MMR MMR DN 100 / 80 GJS.158.MMR MMR DN 150 / 80 GJS.151.MMR MMR DN 150 / 100 GJS.210.MMR MMR DN 200 / 100 GJS.215.MMR MMR DN 200 / 150 GJS.225.MMR MMR DN 250 / 125 GJS.255.MMR MMR DN 250 / 150 GJS.252.MMR MMR DN 250 / 200 GJS.315.MMR MMR DN 300 / 150 GJS.320.MMR MMR DN 300 / 200 GJS.325.MMR MMR DN 300 / 250 Kolana dwukielichowe MMQ PN 10 / 16 GJS.080.MMQ MMQ DN 80 GJS.100.MMQ MMQ DN 100 GJS.150.MMQ MMQ DN 150 GJS.200.MMQ MMQ DN 200 GJS.250.MMQ MMQ DN 250 GJS.300.MMQ MMQ DN 300 GJS.400.MMQ MMQ DN 400 GJS.500.MMQ MMQ DN 500 Firma PARTNER 85

86 Łuki dwukielichowe MMK PN 10 / 16 Korki P DN 10 / 16 GJS.801.MMK MMK DN 80 / 11 st. GJS.802.MMK MMK DN 80 / 22 st. GJS.803.MMK MMK DN 80 / 30 st. GJS.804.MMK MMK DN 80 / 45 st. GJS.101.MMK MMK DN 100 / 11 st. GJS.102.MMK MMK DN 100 / 22 st. GJS.103.MMK MMK DN 100 / 30 st. GJS.104.MMK MMK DN 100 / 45 st. GJS.151.MMK MMK DN 150 / 11 st. GJS.152.MMK MMK DN 150 / 22 st. GJS.153.MMK MMK DN 150 / 30 st. GJS.154.MMK MMK DN 150 / 45 st. GJS.201.MMK MMK DN 200 / 11 st. GJS.202.MMK MMK DN 200 / 22 st. GJS.203.MMK MMK DN 200 / 30 st. GJS.204.MMK MMK DN 200 / 45 st. GJS.251.MMK MMK DN 250 / 11 st. GJS.252.MMK MMK DN 250 / 22 st. GJS.253.MMK MMK DN 250 / 30 st. GJS.254.MMK MMK DN 250 / 45 st. GJS.301.MMK MMK DN 300 / 11 st. GJS.302.MMK MMK DN 300 / 22 st. GJS.303.MMK MMK DN 300 / 30 st. GJS.304.MMK MMK DN 300 / 45 st. GJS.080.P P DN 80 GJS.100.P P DN 100 GJS.150.P P DN 150 GJS.200.P P DN 200 GJS.250.P P DN 250 GJS.300.P P DN

87 Odwadniaki kielichowo-kołnierzowe MMO PN 10 / 16 GJS.300.MMO MMO DN 300 GJS.400.MMO MMO DN 400 GJS.500.MMO MMO DN 500 Trójniki dwukielichowo-kołnierzowe MMA PN 10 / 16 GJS.805.MMA MMA DN 80 / 50 GJS.080.MMA MMA DN 80 GJS.105.MMA MMA DN 100 / 50 GJS.108.MMA MMA DN 100 / 80 GJS.100.MMA MMA DN 100 GJS.155.MMA MMA DN 150 / 50 GJS.158.MMA MMA DN 150 / 80 GJS.151.MMA MMA DN 150 / 100 GJS.150.MMA MMA DN 150 GJS.208.MMA MMA DN 200 / 80 GJS.210.MMA MMA DN 200 / 100 GJS.215.MMA MMA DN 200 / 150 GJS.200.MMA MMA DN 200 GJS.258.MMA MMA DN 250 / 80 GJS.251.MMA MMA DN 250 / 100 GJS.255.MMA MMA DN 250 / 150 GJS.252.MMA MMA DN 250 / 200 GJS.250.MMA MMA DN 250 GJS.308.MMA MMA DN 300 / 80 GJS.310.MMA MMA DN 300 / 100 GJS.315.MMA MMA DN 300 / 150 GJS.320.MMA MMA DN 300 / 200 GJS.325.MMA MMA DN 300 / 250 GJS.300.MMA MMA DN 300 Firma PARTNER 87

88 Kieliszki E PN 10 / 16 GJS.080.E E DN 80 GJS.100.E E DN 100 GJS.125.E E DN 125 GJS.150.E E DN 150 GJS.200.E E DN 200 GJS.300.E E DN 300 GJS.350.E E DN 350 GJS.400.E E DN 400 GJS.500.E E DN

89 Rury żeliwne bezkielichowe Rury z żeliwa szarego z połączeniami kielichowymi z uszczelką lub bezkielichowymi, łączonymi na specjalne opaski. Zastosowanie: do systemów kanalizacyjnych oraz ze względu na właściwości żeliwa do systemów pożarowych. Malowane na kolor czarny, szary lub czerwony. Rury z żeliwa sferoidalnego mają zastosowanie do systemów ciśnieniowych, wodociągowych lub kanalizacyjnych. Możliwe połączenia kielichowe z uszczelką w systemie standardowym lub jako połączeń nierozłącznych. Malowane na niebiesko lub czarno. Firma PARTNER 89

90 Rury bezkielichowe z uszczelką o długości L 1 m łączone na obejmy GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 GJL DN 200 Rury bezkielichowe z uszczelką o długości L 1 m łączone na obejmy GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 Dwukielichy GJL.100.U DN 100 GJL.150.U DN 150 GJL.200.U DN

91 Kolana 45 st. GJL.050.K45 DN 50 GJL.070.K45 DN 70 GJL.100.K45 DN 100 GJL.150.K45 DN 150 GJL.200.K45 DN 200 Kolana 70 st. GJL.100.K70 DN 100 GJL.150.K70 DN 150 GJL.200.K70 DN 200 Firma PARTNER 91

92 Kolana 87 st. GJL.050.K87 DN 50 GJL.070.K87 DN 70 GJL.100.K87 DN 100 GJL.150.K87 DN 150 Trójniki 45 st. GJL.150.T45 DN 100*50 GJL.100.T45 DN 100 GJL.151.T45 DN 150*100 GJL.150.T45 DN 150 GJL.215.T45 DN 200*150 GJL.200.T45 DN

93 Trójniki 70 st. GJL.100.T70 DN 100 GJL.150.T70 DN 150 GJL.200.T70 DN 200 Trójniki 87 st. GJL.100.T87 DN 100 Firma PARTNER 93

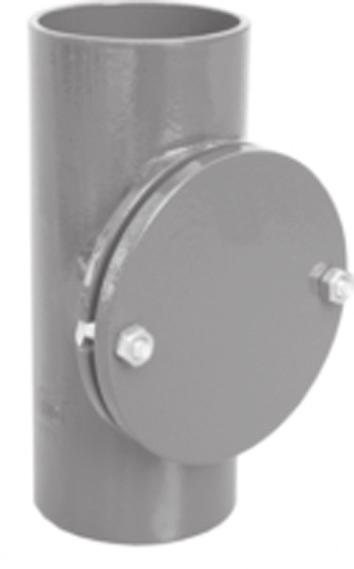

94 Czyszczaki GJL.100.C DN 100 GJL.150.C DN 150 GJL.200.C DN 200 Odsadzki GJL.100.O DN 100 GJL.150.O DN

95 Syfony Geigera osadniki deszczowe z uszczelką GJL.100.G DN 100 GJL.150.G DN 150 Rury wywiewne z uszczelką GJL.070.RW DN 70 GJL.100.RW DN 100 GJL.070.RWW DN 70 typ W GJL.100.RWW DN 100 typ W GJL.150.RWW DN 150 typ W GJL.200.RWW DN 200 typ W Firma PARTNER 95

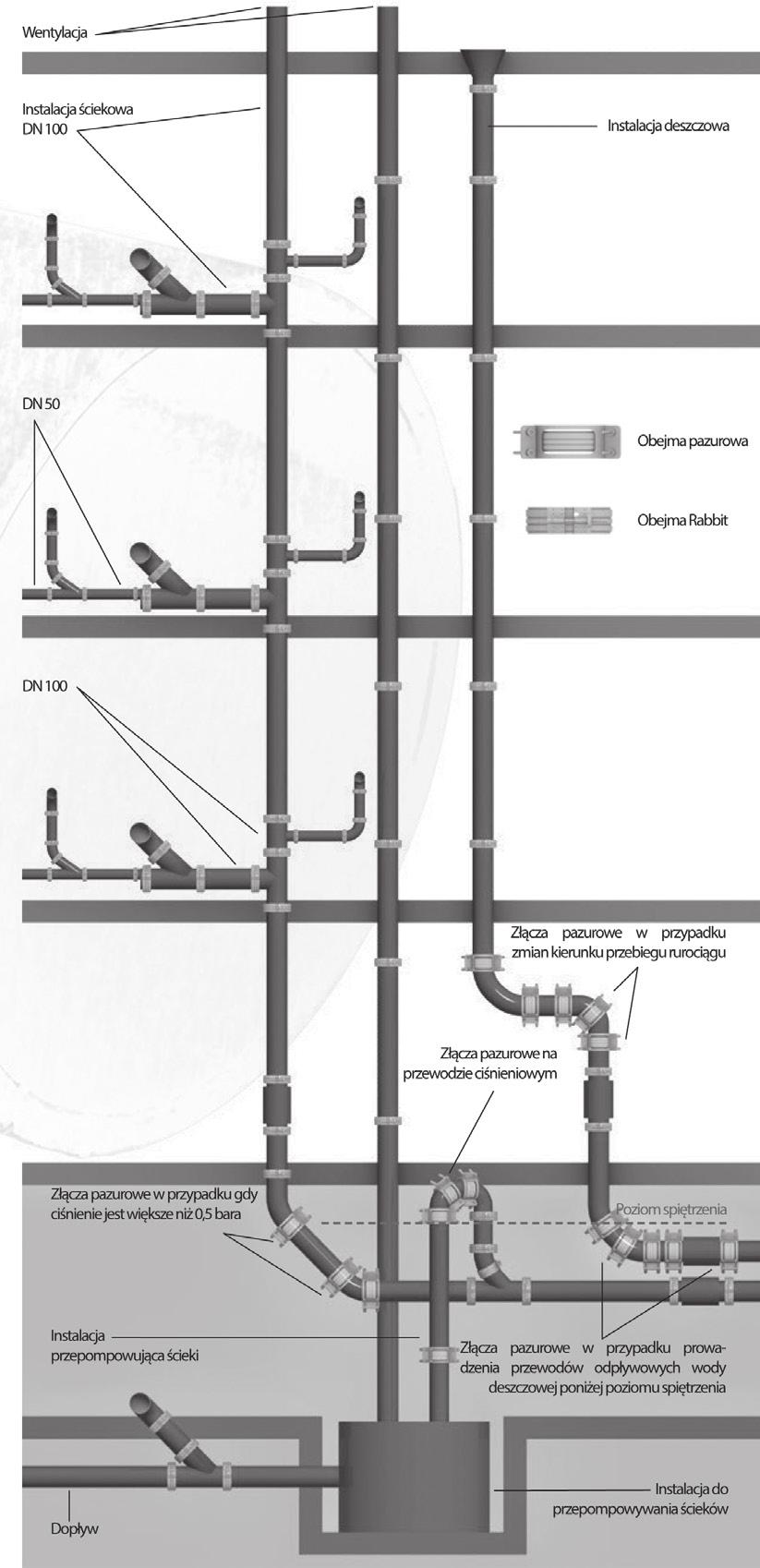

96 Obejmy Uwagi do montażu 1. Poszczegolne segmenty obejm pazurowych muszą równomiernie obejmować zabezpieczone połączenie. Śruby zaciskowe obejm należy najpierw poluzować, a następnie dokręcać je naprzemiennie, 2. Pod łby śrub zaciskowych oraz pod nakrętki należy włożyć podkładki, 3. Należy przestrzegać bezwzględnie momentu dokręcającego. Najlepiej stosować klucz dynamometryczny. Przejścia przez stropy z uwzględnieniem wytycznych przeciwpożarowych Warto pamiętać o odpowiednim zabezpieczeniu przejść przez stropy budynków. Aby zapewnić maksymalne bezpieczeństwo przeciwpożarowe należy zabezpieczyć odcinek instalacji na wysokości stropu materiałem niepalnym np. wełną skalną niepalną czy też innym materiałem termoizolacyjnym. Dodatkowo podwiesia systemu należy montować metalowymi kołkami rozporowymi. Normy uwzględniają palne materiały, jednak ich udział w całej instalacji jest niewielkie. Żeliwo kanalizacyjne jest najbezpieczniejszym materiałem dla instalacji sanitarnych. 96

97 Wymiar ciśnienie (bar) Wymiar ciśnienie (bar) Wymiar ciśnienie (bar) Wymiar ciśnienie (bar) Wymiar , , , , , , ciśnienie (bar) Wymiar Indeks Moment dokręcania (Nm) DN DN DN DN DN DN DN DN DN Wymiar Indeks Moment dokręcania (Nm) DN max 28 DN max 28 DN DN DN DN DN DN DN Firma PARTNER 97

98 System kielichowy Rury kielichowe z uszczelką GJL DN 50 GJL DN 70 GJL DN 100 GJL DN 150 GJL DN 200 Dwukielichy z uszczelką GJL.100.U DN 100 GJL.150.U DN 150 GJL.200.U DN

99 Kolana z uszczelką 45, 70, 87 st. 45 st. GJL.050.K45 DN 50 GJL.070.K45 DN 70 GJL.100.K45 DN 100 GJL.150.K45 DN 150 GJL.200.K45 DN st. GJL.100.K70 DN 100 GJL.150.K70 DN 150 GJL.200.K70 DN 200 Dwukielichy z uszczelką 87 st. GJL.050.K87 DN 50 GJL.070.K87 DN 70 GJL.100.K87 DN 100 GJL.150.K87 DN st. GJL.150.T45 DN 100*50 GJL.100.T45 DN 100 GJL.151.T45 DN 150*100 GJL.150.T45 DN 150 GJL.215.T45 DN 200*150 GJL.200.T45 DN st. GJL.100.T70 DN 100 GJL.150.T70 DN 150 GJL.200.T70 DN st. GJL.100.T87 DN 100 Firma PARTNER 99

100 Czyszczaki z uszczelką GJL.100.C DN 100 GJL.150.C DN 150 GJL.200.C DN 200 Odsadzki z uszczelka GJL.100.O DN 100 GJL.150.O DN

101 Rury ciśnieniowe i kanalizacyjne z żeliwa sferoidalnego Do wody pitnej: zgodne z normą EN 545/ISO 2531 rury klasy K9 automatyczne połączenia typu AJ lub TJ wewnątrz pokryte zaprawą cementową nakładaną metodą ogniową z zewnątrz pokryte ocynkiem 200 g/m 2 oraz czarną farbą z żywicy syntetycznej Do kanalizacji zgodne z normą EN 598/ISO 7186 automatyczne połączenia typu AJ lub TJ wewnątrz pokryte zaprawą cementową z wysoką zawartością glinki z zewnątrz pokryte ocynkiem 200 g/m 2 oraz czerwonobrązową farbą z żywicy syntetycznej GJS.080.W... DN 80 GJS.100.W... DN 100 GJS.125.W... DN 125 GJS.150.W... DN 150 GJS.200.W... DN 200 GJS.250.W... DN 250 GJS.300.W... DN 300 GJS.350.W... DN 350 GJS.400.W... DN 400 GJS.450.W... DN 450 GJS.500.W... DN 500 GJS.600.W... DN 600 GJS.700.W... DN 700 GJS.800.W... DN 800 Firma PARTNER 101

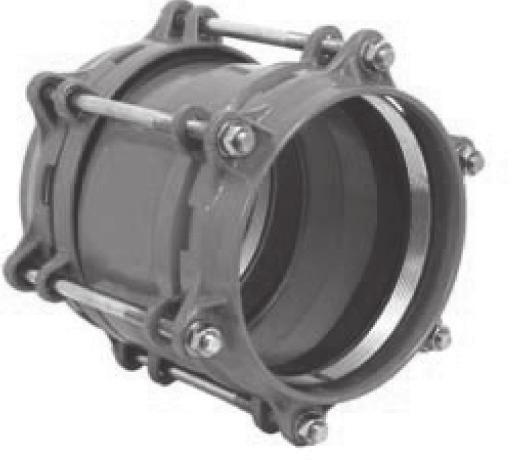

102 4. Elementy naprawcze Kształtki naprawcze na każdy rodzaj rury wykonane z żeliwa sferoidalnego lub opasek ze stali nierdzewnej z systemem uszczelek gumowych. Istnieje możliwość uszczelnienia zarówno rur, jak i połączeń rurowo-kołnierzowych, również w systemach ciśnieniowych

103 Opaski naprawcze ze stali nierdzewnej z uszczelką gumową (na każdy rodzaj rury) ONN DN 16 L 50 ONN DN 20 L 50 ONN DN 25 L 50 ONN DN 32 L 90 ONN DN 40 L 90 ONN DN 50 L 90 ONN DN 65 L 100 ONN DN 80 L 100 ONN DN 100 L 100 ONN DN 125 L 150 ONN DN 150 L 200 ONN DN 175 L 200 ONN DN 200 L 200 ONN DN 225 L 200 ONN DN 250 L 200 / 2 cz. ONN DN 300 L 200 / 2 cz. ONN DN 325 L 200 / 2 cz. ONN DN 350 L 200 / 2 cz. ONN DN 375 L 200 / 2 cz. ONN DN 400 L 200 / 2 cz. ONN DN 450 L 200 / 2 cz. ONN DN 500 L 200 / 3 cz. ONN DN 600 L 200 / 3 cz. ONN DN 700 L 200 / 3 cz. ONN DN 750 L 200 / 3 cz. ONN DN 800 L 200 / 4 cz. ONN DN 900 L 200 / 4 cz. ONN DN 1000 L 200 / 4 cz. ONN DN 1100 L 200 / 5 cz. ONN DN 1200 L 200 / 6 cz. ONN DN 1300 L 200 / 6 cz. ONN DN 1400 L 200 / 7 cz. ONN DN 1600 L 200 / 8 cz. Firma PARTNER 103

104 Doszczelniacze kielichowe PN 16 GJS.050.DK DN 50 / 3 cz. GJS.080.DK DN 80 / 3 cz. GJS.100.DK DN 100 / 3 cz. GJS.125.DK DN 125 / 3 cz. GJS.150.DK DN 150 / 3 cz. GJS.175.DK DN 175 / 3 cz. GJS.200.DK DN 200 / 4 cz. GJS.250.DK DN 250 / 4 cz. GJS.300.DK DN 300 / 4 cz. GJS.350.DK DN 350 / 4 cz. GJS.400.DK DN 400 / 4 cz. GJS.450.DK DN 450 / 5 cz. GJS.500.DK DN 500 / 5 cz. GJS.600.DK DN 600 / 6 cz. GJS.800.DK DN 800 / 8 cz. GJS.001.DK DN 1000 / 9 cz. GJS.012.DK DN 1200 / 12 cz

105 Łączniki rurowe RR PN 10 / 16 GJS.080.RR DN 80 L 130 GJS.100.RR DN 100 L 130 GJS.125.RR DN 125 L 130 GJS.150.RR DN 150 L 133 GJS.200.RR DN 200 L 133 GJS.250.RR DN 250 L 136 GJS.300.RR DN 300 L 136 GJS.350.RR DN 350 L 200 GJS.400.RR DN 400 L 200 GJS.450.RR DN 450 L 200 GJS.500.RR DN 500 L 210 GJS.600.RR DN 600 L 210 GJS.700.RR DN 700 L 210 GJS.800.RR DN 800 L 210 GJS.900.RR DN 900 L 238 GJS.001.RR DN 1000 L 238 GJS.012.RR DN 1200 L 240 Firma PARTNER 105

106 Łączniki rurowo-kołnierzowe RK GJS.080.RK DN 80 L 78 GJS.100.RK DN 100 L 78 GJS.125.RK DN 125 L 78 GJS.150.RK DN 150 L 78 GJS.200.RK DN 200 L 78 GJS.250.RK DN 250 L 85 GJS.300.RK DN 300 L 85 GJS.350.RK DN 350 L 108 GJS.400.RK DN 400 L 108 GJS.450.RK DN 450 L 108 GJS.500.RK DN 500 L 114 GJS.600.RK DN 600 L 114 GJS.700.RK DN 700 L 114 GJS.800.RK DN 800 L 114 GJS.900.RK DN 900 L 114 GJS.001.RK DN 1000 L 130 GJS.012.RK DN 1200 L

107 Łączniki rurowo-rurowe i rurowo-kołnierzowe na rury miękkie PE i PCV Łacznik służy do naprawy lub połączenia rurociągu w sposób szybki, bezpieczny i skuteczny. Może być stosowany przy łączeniu rurociągów z rurami żeliwnymi, stalowymi i PVC. Łącznik składa się z korpusu, pokryw dociskowych i stożkowych uszczelek z elastomeru. Firma PARTNER 107

108 5. Separatory Zastosowanie i zasada działania Separatory z wkładem filtrem koalescencyjnym i by-passem przeznaczone są do usuwania substancji ropopochodnych (benzyn, olejów mineralnych, smarów, itp.) oraz zawiesiny mineralnej (różnorakich frakcji piasków, pyłów, popiołów, itp.) zawartych w ściekach pochodzących ze stacji paliw i magazynów paliwowych, myjni samochodowych, warsztatów naprawczych, zlewni miejskich, lotnisk, parkingów i placów manewrowych. W separatorach koalescencyjnych z by-passem (wewnętrznym obejściem hydraulicznym) przepływ do wartości nominalnej kierowany jest upustem dennym do komory filtracyjnej, gdzie odbywa się normalny proces odseparowania zanieczyszczeń. W przypadku wystąpienia przepływów o wartościach przekraczających wartość nominalną następuje rozdział strugi: ścieki deszczowe w ilości przekraczającej wartość nominalną pokonują przegrodę znajdującą się w obejściu hydraulicznym i bezpośrednio trafiają do kanalizacji deszczowej. Taka konstrukcja zabezpiecza urządzenie przed napływami burzowymi, które mogłyby zniszczyć zespół filtracyjny i spowodować wymycie depozytu. Wstępny proces oczyszczania odbywa się w poprzedzającym separator osadniku lub komorze sedymentacyjnej separatora zintegrowanego z osadnikiem. Osadniki zawiesin wyposażone są na wlocie w deflektor, w separatorach z by-passem zintegrowanych z osadnikiem rolę tą pełni przegroda w rurze by-passu z upustem dennym. Główną funkcją deflektora jest uspokojenie przepływu oraz jego właściwe ukierunkowanie, co znacząco wzmacnia proces wytrącania i sedymentacji zanieczyszczeń mineralnych. Zasadniczy proces oczyszczania ścieków deszczowych z substancji ropopochodnych następuje na powierzchni cylindrycznego filtra piankowego, gdzie - wskutek zjawiska adsorpcji - cząstki olejowe odkładają się na jego powierzchni. Pokrywające piankę filtracyjną zanieczyszczenia olejowe w wyniku koalescencji grupują się w struktury charakteryzujące się zwiększoną siłą wyporu, w następstwie czego flotują ku górze tworząc odseparowaną warstwę filmu olejowego. Specjalna konstrukcja modułu filtracyjnego zapewniająca jego zasyfonowanie i dodatkowe zastosowanie pływakowego zamknięcia odpływu w przypadku przepełnienia 108

109 urządzenia, gwarantuje pełne zabezpieczenie zgromadzonego depozytu zanieczyszczeń przed wymyciem i skażeniem chronionego odbiornika. Opcjonalnie proponujemy doposażenie separatora w urządzenie monitorujące stan zanieczyszczenia separatora i osadnika poprzez pomiar i sygnalizację przekroczenia granicznej wartości następujących parametrów: przepełnienia separatora, ilości zdeponowanej zawiesiny, ilości zdeponowanych substancji ropopochodnych. Urządzenia spełniają wymogi: Rozporządzenia Ministra Ochrony Środowiska z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U poz. 1800) Norma PN-EN 858-1:2005 Instalacje oddzielaczy cieczy lekkich (np. olej i benzyna) Część 1: Zasady projektowania, właściwości użytkowe i badania, znakowanie i sterowanie jakością Norma PN-EN 858-2:2005 Instalacje oddzielaczy cieczy lekkich (np. olej i benzyna) Część 2: Dobór wielkości nominalnych, instalowanie, użytkowanie i eksploatacja Firma PARTNER 109

110 Separatory lamelowe Zastosowanie i zasada działania Separatory z wkładem lamelowym przeznaczone są do usuwania substancji ropopochodnych (benzyn, olejów mineralnych, smarów, itp.) oraz zawiesiny mineralnej (różnorakich frakcji piasku, pyłów, popiołów, itp.), stanowiących składowe ścieków opadowy ze zlewni miejskich, dróg, parkingów, placów manewrowych oraz innych terenów utwardzonych. Wstępny proces oczyszczania odbywa się w poprzedzającym separator osadniku lub komorze sedymentacyjnej separatora zintegrowanego z osadnikiem, wyposażonej na wlocie w deflektor. Główną funkcją deflektora jest uspokojenie przepływu oraz jego właściwe ukierunkowanie, co znacząco wzmacnia proces wytrącania i sedymentacji zanieczyszczeń mineralnych. Zasadniczy proces oczyszczania ścieków deszczowych z substancji ropopochodnych następuje w szafie filtracyjnej wyposażonej w wielowarstwowe pakiety lamelowe, gdzie - wskutek rozwarstwienia przepływającej strugi - zachodzi zjawisko koalescencji i flotacji. Unoszące się cząsteczki substancji olejowych tworzą na powierzchni komory flotacyjnej film olejowy. Specjalna konstrukcja szafy filtracyjnej w postaci przegród pionowych zapewnia zasyfonowanie układu oczyszczającego i zabezpieczenie zgromadzonego depozytu zanieczyszczeń olejowych przed wymyciem i skażeniem chronionego odbiornika. Oferujemy dodatkowo możliwość wyposażenia szafy filtracyjnej w pływakowe zamknięcie na odpływie, odcinające odpływ w przypadku przepełnienia urządzenia

111 Opcjonalnie proponujemy doposażenie separatora w urządzenie monitorujące stan zanieczyszczenia separatora i osadnika poprzez pomiar i sygnalizację przekroczenia granicznej wartości następujących parametrów: przepełnienia separatora, ilości zdeponowanej zawiesiny, ilości zdeponowanych substancji ropopochodnych. Urządzenia spełniają wymogi: Rozporządzenia Ministra Ochrony Środowiska z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U poz. 1800) Normy PN-EN 858-1:2005 Instalacje oddzielaczy cieczy lekkich (np. olej i benzyna) Część 1: Zasady projektowania, właściwości użytkowe i badania, znakowanie i sterowanie jakością Normy PN-EN 858-2:2005 Instalacje oddzielaczy cieczy lekkich (np. olej i benzyna) Część 2: Dobór wielkości nominalnych, instalowanie, użytkowanie i eksploatacja Firma PARTNER 111

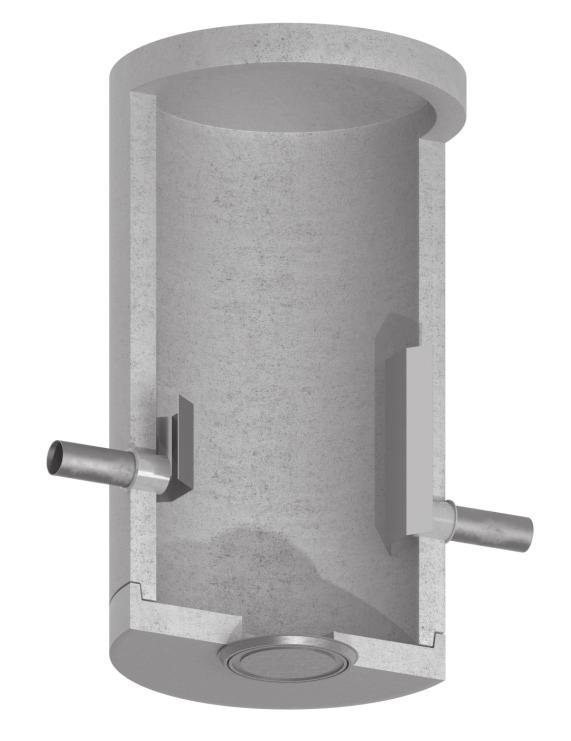

112 Separatory tłuszczu Zastosowanie i zasada działania Separatory tłuszczu przeznaczone są do usuwania tłuszczów i olejów organicznych pochodzenia zwierzęcego i roślinnego (substancji o charakterze płynnym, jak i łatwo opadających organicznych cząstek stałych) zawartych w ściekach technologicznych pochodzących z obiektów gastronomicznych, sklepów mięsnych i masarni, zakładów przetwórstwa spożywczo-garmażeryjnego, zakładów utylizacji cząstek zwierzęcych, rafinerii oleju roślinnego, itp. Proces oczyszczania rozpoczyna się na wlocie separatora, gdzie zainstalowany deflektor niweluje energię dopływających ścieków. Główną funkcją deflektora jest więc uspokojenie przepływu oraz jego właściwe ukierunkowanie, co wzmacnia zjawisko separacji zanieczyszczeń

113 Zasadniczy proces oczyszczania następuje za deflektorem, gdzie odbywa się wytrącanie i sedymentacja łatwo opadających zanieczyszczeń stałych. Jednocześnie przebiega proces flotacji zanieczyszczeń płynnych, w górnej zaś przestrzeni komory separatora tworzy się kożuch zawiesiny olejowo-tłuszczowej. Specjalna konstrukcja przegrody znajdującej się na wylocie urządzenia zabezpiecza przed wymyciem zgromadzonych zanieczyszczeń do odpływu i skażeniem chronionego odbiornika. W przypadku zastosowania separatora typu SEP-TL właściwym jest zastosowanie poprzedzającego go osadnika, co powoduje rozdzielenie procesu sedymentacji i flotacji na dwa urządzenia. Opcjonalnie proponujemy doposażenie separatora w urządzenie monitorujące stan zanieczyszczenia separatora poprzez pomiar i sygnalizację przekroczenia granicznej wartości następujących parametrów: ilość zdeponowanego osadu, ilość zdeponowanych substancji olejowo-tłuszczowych. Urządzenia spełniają wymogi: Norma PN-EN :2007 Oddzielacze tłuszczu Część 1: Zasady projektowania, użytkowania i badania, znakowanie oraz sterowanie jakością Norma PN-EN :2005 Oddzielacze tłuszczu Firma PARTNER 113

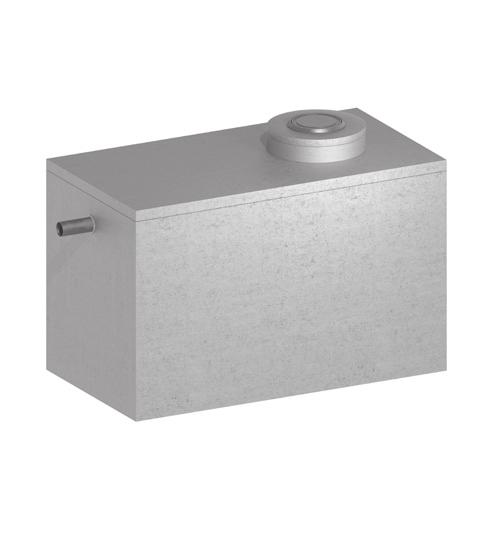

114 Zbiorniki retencyjne Zastosowanie i zasada działania Zbiorniki retencyjne przeznaczone są do retencjonowania, magazynowania i wykorzystywania wód deszczowych na cele zabezpieczenia pożarowego, podlewania obszarów zielonych, czy też innych celów gospodarczych. Komory produkowane są w określonych modułach, które dowolnie można zablokowywać tworząc zbiorniki retencyjne o dowolnych objętościach retencyjnych. Proces oczyszczania rozpoczyna się na wlocie urządzenia wyposażonego w deflektor. Główną funkcją deflektora jest uspokojenie przepływu oraz jego właściwe ukierunkowanie, co znacząco wzmacnia wytrącanie i sedymentację zanieczyszczeń mineralnych. Zasadniczy proces oczyszczania ścieków deszczowych z cząstek mineralnych odbywa się w komorze sedymentacyjnej osadnika, gdzie następuje rozdział ścieków oraz cząstek o gęstości większej niż gęstość wody. Zanieczyszczenia stałe oraz zawiesina ogólna w wyniku zjawiska sedymentacji zatrzymywane są w osadniku. Opcjonalnie proponujemy doposażenie osadnika w urządzenie monitorujące stan zanieczyszczenia osadnika poprzez pomiar i sygnalizację przekroczenia granicznej wartości ilość zdeponowanej zawiesiny. Urządzenia spełniają wymogi: Rozporządzenia Ministra Ochrony Środowiska z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U poz. 1800) Normy PN-EN 858-1:2005 Instalacje oddzielaczy cieczy lekkich (np. olej i benzyna) Część 1: Zasady projektowania, właściwości użytkowe i badania, znakowanie i sterowanie jakością Normy PN-EN 858-2:2005 Instalacje oddzielaczy cieczy lekkich (np. olej i benzyna) 114

115 Regulatory przepływu Zastosowanie i zasada działania Regulatory przepływu stosuje się jako element kanalizacji deszczowej lub ogólnospławnej, celem zabezpieczenia urządzeń podczyszczających przed przeciążeniami hydraulicznymi oraz zapobieganiu zalania obszarów zurbanizowanych. Podstawowym zadaniem regulatorów przepływu jest ograniczenia wartości natężenia odpływu do kolektorów kanalizacyjnych, rowów lub cieków wodnych, podczas występowania zjawiska deszczu nawalnego. Efektem ograniczania wartości natężenia odpływu jest wzrost poziomu zwierciadła ścieków przed regulatorem, stąd regulatory typu EKT-RG są rekomendowane do współpracy ze zbiornikiem retencyjnym lub kanalizacją chrakteryzującą się odpowiednią zdolnością retencyjną. Regulatory EKT-RG mogą być montowane na kolektorach i kanałach w studniach lub komorach, jak również bezpośrednio przy odpływach ze zbiorników retencyjnych. Firma PARTNER 115

116 6. Odwodnienia Kanały odwadniające do użytku przydomowego Kanały z polipropylenu Korytka STORA-LIGHT wykonane są z polipropylenu. Są to lekkie korytka bez spadku, przeznaczone do użytku przydomowego na tarasy, alejki. Prześwit Szerokość Wysokość Klasa 100 mm 120 mm 80 mm A15 Kanały z polimerobetonu Najnowszy system odwadniania przydomowych powierzchni pieszych STORA- -HOME, łączy lekkość, praktyczność zastosowania oraz nowoczesny wygląd. W skład systemu wchodzą: kanał standardowy lub kanał z króćcem, ścianka czołowa z króćcem lub bez oraz osadnik. Prześwit Szerokość Wysokość Klasa 100 mm 124 mm 80 mm A

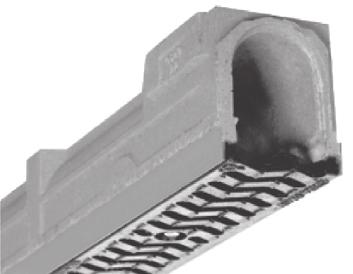

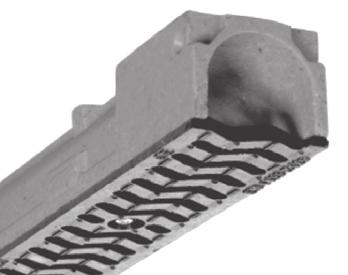

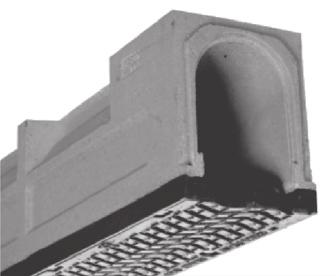

117 Kanały z polimerobetonu Kanały STORA-SELF swoje zastosowanie maja w miejscach gdzie wymagane jest obciążenie przy niewielkim natężeniu ruchu. Sa idealnym rozwiązaniem do odprowadzania wody deszczowej wokół domów, tarasów, alejek oraz przed wjazdami do garaży. Prześwit 100/150/200 mm Szerokość 125/190/240 mm Wysokość 60/80/100/120/160/195/2 Klasa A15 B125 Kanały z polimerobetonu z ocynkowanym profilem zabezpieczającym Korytka polimerobetonowe STORA-PARKING są idealnym rozwiązaniem do odprowadzania wód opadowych z terenów o średnim natężeniu ruchu: parkingów, terenów handlowych, chodników. Prześwit Szerokość Wysokość Klasa 100/150/200/300 mm 130/190/240/338 mm mm B125 C250 Kanały z polimerobetonu z żeliwnym profilem zabezpieczającym STORA-SUPER są idealnym rozwiązaniem do odprowadzania wód powierzchniowych z terenów przemysłowych i dróg o intensywnym natężeniu ruchu. Prześwit Szerokość Wysokość Klasa 100/150/200/300 mm 160/210/260/360 mm mm D400 F900 Firma PARTNER 117

118 7. Studnie wodomierzowe Studzienki wodomierzowe to wygodny, ekonomiczny, a zarazem nowoczesny sposób na pomiar zużycia wody w domku jednorodzinnym, z jednoczesnym zabezpieczeniem instalacji i wodomierza przed zamarznięciem. Dane techniczne standardowej studni RAGI 1000 PREMIUM: średnica 1000 mm wysokość 1500 mm monolityczna, wykonana z polietylenu, właz typu lekkiego z PE o średnicy 600 mm (możliwość użycia włazów typu ciężkiego przez zastosowanie pierścienia odciążającego) 118

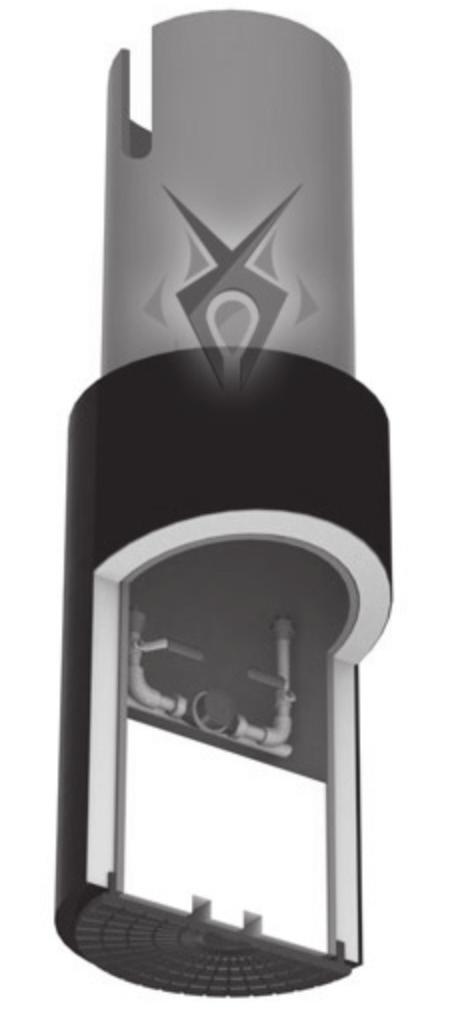

119 Studnia Wodomierza ST2 (mrozoodporna i wodoszczelna) Cechą studni wodomierzowej ST2 jest działanie na zasadzie termosu. Brak dna w studni i hermetyczne zamkniecie pozwala na utrzymanie dodatniej temperatury wewnątrz studni, której źródłem ciepła jest ciepło ziemi. Górna część studni jest ocieplana na zewnątrz i wewnątrz co zabezpiecza przed przemarznięciem. Instalując wodomierz ok. 30cm pod pokrywą i korkiem termicznym nie dopuszcza do zamarznięcia przyłączy. Dzięki braku dna w studni możemy instalować na terenach o wysokim poziomie wód gruntowych bez obawy działania sił wypornościowych co umożliwia odczytywanie licznika bez konieczności usuwania wody. Dane techniczne studzienki wodomierzowej ST2 średnica 400 mm głębokość 1300 mm płaszcz ocieplający POLISTYREN (opcja poliuretan) korek termiczny poliester gr. 300 mm właz utwardzony plastik klasa A15 nacisk 1,5 ton Firma PARTNER 119

120 Studnia Wodomierza ST4 (mrozoodporna i wodoszczelna) Cechą studni wodomierzowej ST4 jest działanie na zasadzie termosu. Brak dna w studni i hermetyczne zamkniecie pozwala na utrzymanie dodatniej temperatury wewnątrz studni, której źródłem ciepła jest ciepło ziemi. Górna część studni jest ocieplana na zewnątrz i wewnątrz co zabezpiecza przed przemarznięciem. Instalując wodomierz ok. 30 cm pod pokrywą i korkiem termicznym nie dopuszcza do zamarznięcia przyłączy. Dzięki braku dna w studni możemy instalować na terenach o wysokim poziomie wód gruntowych bez obawy działania sił wypornościowych co umożliwia odczytywanie licznika bez konieczności usuwania wody. Dane techniczne studzienki ST4 średnica : 500 mm wysokość : 1200 mm płaszcz ocieplający POLIURETAN korpus wew. oraz zew. POLIETYLEN Dane techniczne pokrywy studzienki ST4 dzięki zastosowaniu 17-nastu punktów podporu pokrywa wytrzymuje nacisk do 2,5t pokrywa ocieplona granulatem poliuretanu klasy A+ co zapewnia jej nieprzemarzanie do 30 stopni waga pokrywy 6,5 7 kg waga studzienki 27 kg 120

121 Studnia Wodomierza ST6 (mrozoodporna i wodoszczelna) Cechą studni wodomierzowej ST6 jest działanie na zasadzie termosu. Brak dna w studni i hermetyczne zamkniecie pozwala na utrzymanie dodatniej temperatury wewnątrz studni, której źródłem ciepła jest ciepło ziemi. Górna część studni jest ocieplana na zewnątrz i wewnątrz co zabezpiecza przed przemarznięciem. Instalując wodomierz ok. 30cm pod pokrywą i korkiem termicznym nie dopuszcza do zamarznięcia przyłączy. Dzięki braku dna w studni możemy instalować na terenach o wysokim poziomie wód gruntowych bez obawy działania sił wypornościowych co umożliwia odczytywanie licznika bez konieczności usuwania wody. Dane techniczne studzienki wodomierzowej ST6 średnica 600 mm głębokość 1200 mm płaszcz ocieplający POLIURETAN korek termiczny poliester gr. 300 mm właz utwardzony plastik klasa A15 nacisk 1,5 ton Firma PARTNER 121

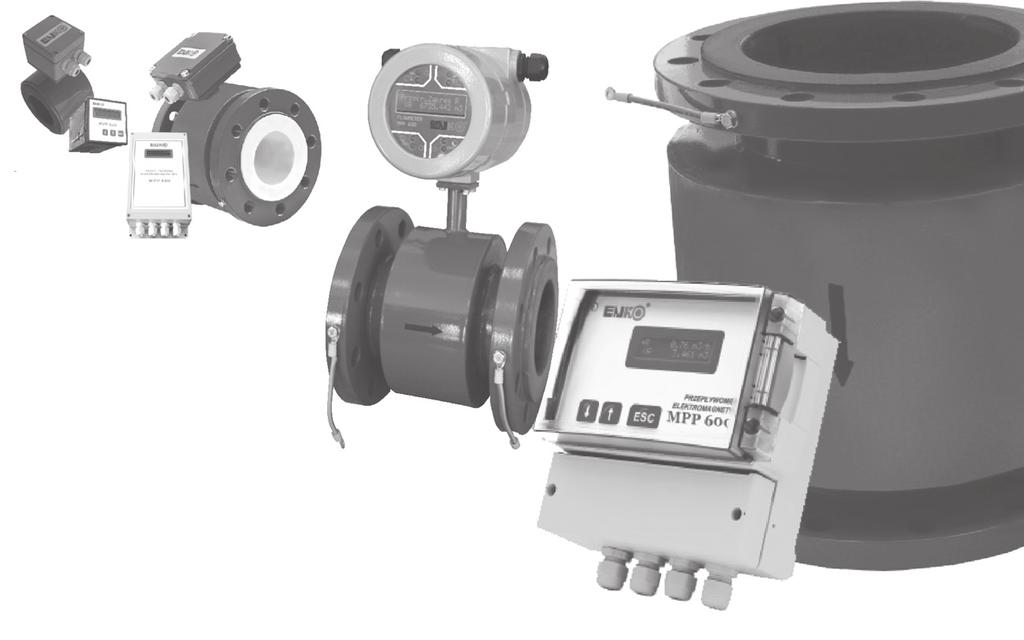

122 8. Przepływomierze Przepływomierze elektromagnetyczne średnica mm brak elementów ruchomych nie powoduje spadku ciśnienia zakres pomiarowy 0+10 m/s dokładność już od 0,25% montaż kompaktowy lub rozłączny wielofunkcyjne wyjścia dla układów sterowania bezpośrednia współpraca z drukarką funkcja dozowania komunikacja cyfrowa RS 485, MODBUS (RTU, ASCII), PROFIBUS możliwość wizualizacji pracy przepływomierza na komputerze raporty umożliwiają odczyt historii pomiaru samodiagnostyka z rejestracją błędów możliwość pomiaru dodatkowych wartości fizyko-chemicznych (ciśnienia, temperatury i innych) 122

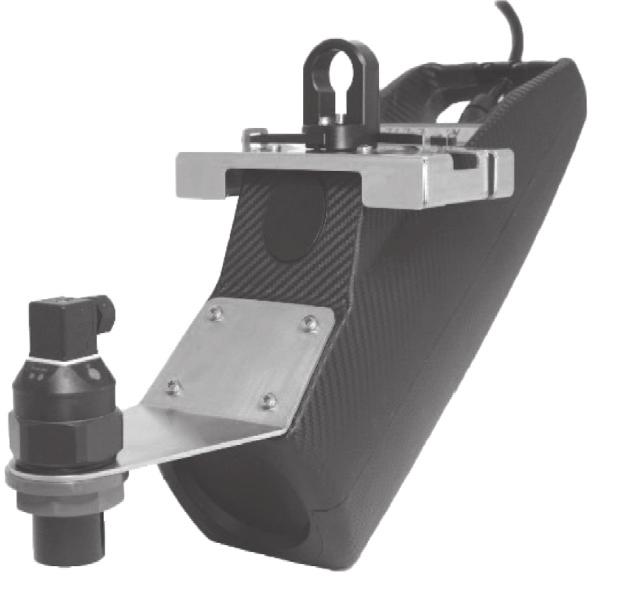

123 Przepływomierze radarowe kanały otwarte częściowo wypełnione stacjonarne i przenośne zasilane sieciowo lub bateryjnie zakres pomiarowy 0,12 +9 m/s dokładność już od 5% brak konieczności przebudowy instalacji wielofunkcyjne wyjścia dla układów sterowania wbudowana karta pamięci SD czujnik w stopniu ochrony IP 68 odporny na działanie środowisk agresywnych komunikacja cyfrowa RS 485, MODBUS RTU możliwość wizualizacji pracy przepływomierza na komputerze niskie koszty eksploatacji bezobsługowy Firma PARTNER 123

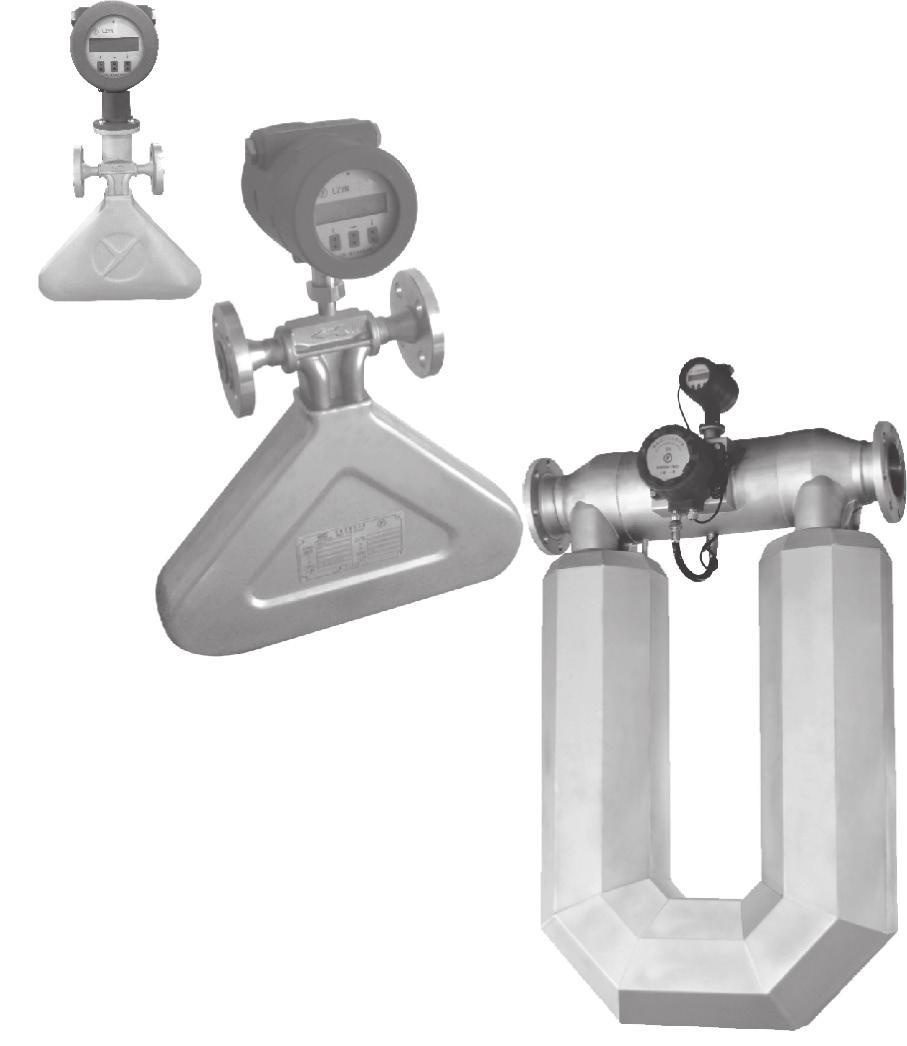

124 Przepływomierze masowe średnica mm dokładność 0,1%, 0,2%, 0,5% obudowa czujnika ze stali AISI 304 niskie koszty eksploatacji montaż kompaktowy lub rozłączny odporny na działanie środowisk agresywnych bezpośrednie wyznaczanie przepływu masowego wysoka dokładność pomiaru i duża powtarzalność komunikacja cyfrowa RS 485, MODBUS RTU możliwość wizualizacji pracy przepływomierza na komputerze dodatkowy pomiar gęstości, temperatury a nawet stężenia szerokie spektrum mediów 124

125 Przepływomierze wirowe montaż kompaktowy lub rozłączny średnica mm brak części ruchomych zasilanie 24 VDC lub 230 VAC temperatura pracy 25 do 60 C medium pomiarowe: para, ciecz, gaz dokładność 1% (ciecze), 1,5% (gaz, para) sygnały wyjściowe 4-20 ma komunikacja cyfrowa RS 485, MODBUS RTU długoterminowa stabilna powtarzalność pomiarów zmiany temperatury, ciśnienia, lepkości nie mają wpływu na pomiar temperatura medium 40 do 200 C (wersja rozłączna) Firma PARTNER 125

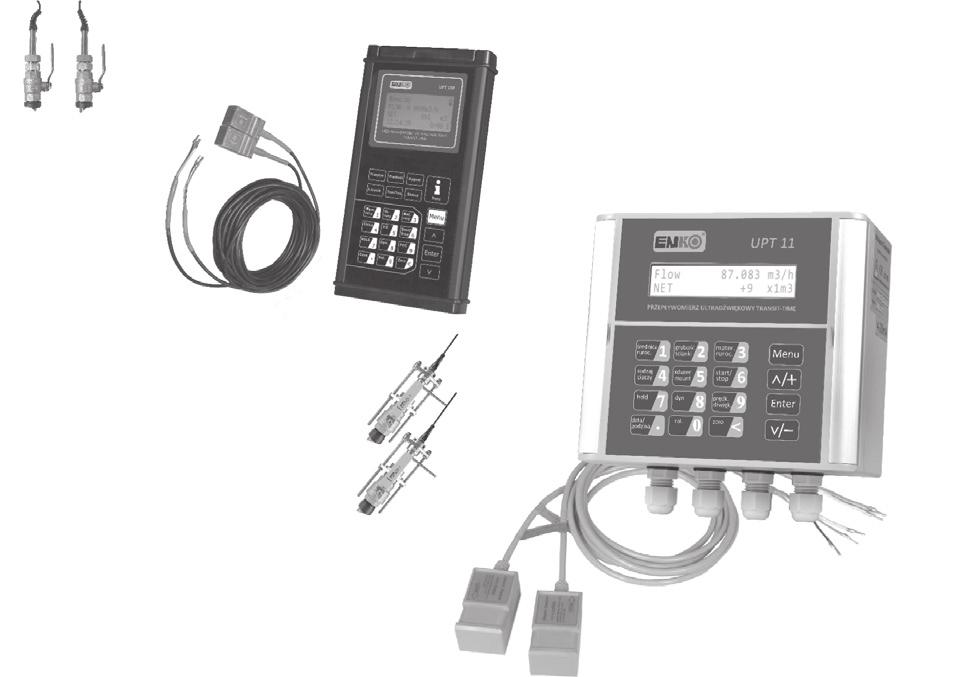

126 Przepływomierze ultradźwiękowe bezinwazyjne stacjonarne i przenośne nie powodują spadku ciśnienia zakres pomiarowy 0, m/s dokładność już od 0,5% zastosowanie na rurociągach mm wielofunkcyjne wyjście dla układów sterowania wbudowana karta pamięci SD, zapis do 512 dni czujnik w stopniu ochrony IP 68 temperatura pracy czujników C komunikacja cyfrowa RS 485, MODBUS RTU możliwość wizualizacji pracy przepływomierza na komputerze rejestrator umożliwia odczyt historii pomiaru niskie koszty eksploatacji zastosowanie jako ciepłomierz możliwość pomiaru temperatury 126

127 Automatyczna stacja poboru prób pobór próbek zgodny z ISO /10 możliwość instalacji na zewnątrz lub w pomieszczeniu odporne na niekorzystne warunki atmosferyczne temperatura pracy 25 do 40 C pojemniki dostępne w ilościach: szt. pobór płytek: próżniowo perystaltycznie ciśnieniowo pojemność pojemników: 1 x 50 l, 2 x 25 l, 4 x 13,5 l, 12 x 2 l, 24 x 1 l Firma PARTNER 127

128 11. Kotły 128

129 Kotły zasypowe dużej mocy Kotły zasypowe uniwersalne z miarkownikiem ciągu dużej mocy Kotły przystosowane do tradycyjnego spalania węgla i drewna Typ kotła Zakres mocy Powierzchnia grzewcza kotła Wielkość pow. ogrzewanej* PW 75 KW KW 9,0 m m 2 PW 100 KW KW 12,0 m m 2 PW 150 KW KW 17,5 m m 2 PW 200 KW KW 22,5 m m 2 Wyposażenie standardowe: miarkownik ciągu, czopuch z szybrem, zestaw do czyszczenia kotła, termometr. Wyposażenie dodatkowe: ** Elektroniczny miarkownik ciągu ST-322 (wraz z przepustnicą sterowaną elektronicznie) z obsługą pompy C.O. i C.W.U. dopłata 230 zł netto ** Elektroniczny miarkownik ciągu ST-322 PID (wraz z czujnikiem temperatury spalin i przepustnicą sterowaną elektronicznie) z obsługą pompy C.O. i C.W.U. dopłata 350 zł netto Firma PARTNER 129

130 Kotły zasypowe uniwersalne z nadmuchem dużej mocy Kotły przystosowane do spalania wielu gatunków paliw stałych Typ kotła Zakres mocy Powierzchnia grzewcza kotła Wielkość pow. ogrzewanej* PW 75 KW KW 9,0 m m 2 PW 100 KW KW 12,0 m m 2 PW 150 KW KW 17,5 m m 2 PW 200 KW KW 22,5 m m 2 Wyposażenie standardowe: sterownik ST-81 PID (wraz z czujnikiem temperatury spalin i listwą przyłączeniową) z obsługą pompy C.O., C.W.U., dmuchawa z klapką, zestaw do czyszczenia kotła, termometr. Wyposażenie dodatkowe: ** Sterownik ST-880 PID z listwą przyłączeniową, obsługą w standardzie do trzech pomp, czujnikiem temperatury spalin i temperatury zewnętrznej, sterowaniem pogodowym i wbudowanym modułem zaworu mieszającego z możliwością rozbudowy o dodatkowe dwa moduły zaworu mieszającego i komunikacją RS dopłata 400 zł netto ** Sterownik (moduł) zaworu mieszającego ST-430RS (komunikacja RS) - dopłata 300 zł netto ** Moduł GSM ST-65 (komunikacja RS) - dopłata 450 zł netto ** Moduł Internet ST- 500 (komunikacja RS) - dopłata 450 zł netto ** Regulator pokojowy z komunikacją RS (możliwość kontroli i zmiany parametrów kotła) ST dopłata 255 zł netto ** Zestaw do bezprzewodowej komunikacji RS, ST dopłata 180 zł netto * Wielkość powierzchni ogrzewanej dotyczy budynków średnio i dobrze zaizolowanych (współczynnik strat ciepła ok W/m 2 ) przy mocy znamionowej kotła, jest orientacyjna i nie uwzględnia specyfikacji danego budynku lub obiektu. Korpus kotła od 75 do 200 KW wykonany jest z atestowanej blachy kotłowej gat. P265GH o grubości 8 mm Wszystkie elementy kotła są cięte plazmowo przecinarką CNC STIGAL DYNAMIC Kotły zasypowe Kotły zasypowe uniwersalne z miarkownikiem ciągu Kotły przystosowane do tradycyjnego spalania węgla i drewna Typ kotła Zakres mocy Powierzchnia Wielkość pow. ogrzewanej* grzewcza kotła PW 7 KW 2-7 KW 0,7 m 2 do 50 m 2 PW 9 KW 3-9 KW 0,9 m 2 do 65 m 2 PW 11 KW 4-11 KW 1,1 m 2 do 80 m 2 PW 14 KW 5-14 KW 1,3 m 2 do 100 m 2 PW 17 KW 6-17 KW 1,6 m 2 do 120 m

131 PW 22 KW 7-22 KW 2,0 m 2 do 170 m 2 PW 27 KW 9-27 KW 2,5 m 2 do 210 m 2 PW 33 KW KW 3,1 m 2 do 260 m 2 PW 41 KW KW 3,8 m 2 do 330 m 2 PW 50 KW KW 4,7 m 2 do 400 m 2 Wyposażenie standardowe: miarkownik ciągu, szuflada popielnika, zestaw do czyszczenia kotła, termometr, stopki do regulacji kotła, zawór bezpieczeństwa 1,5 BAR, kurek spustowy. * Elektroniczny miarkownik ciągu ST-322 dopłata 250 zł netto * Elektroniczny miarkownik ciągu z czujnikiem temperatury spalin ST-322 z PID dopłata 380 zł netto Kotły zasypowe uniwersalne z nadmuchem Kotły przystosowane do spalania wielu gatunków paliw stałych Typ kotła Zakres mocy Powierzchnia Wielkość pow. ogrzewanej* grzewcza kotła PW-N 9 KW 3-9 KW 0,9 m 2 do 65 m 2 PW-N 11 KW 4-11 KW 1,1 m 2 do 80 m 2 PW-N 14 KW 5-14 KW 1,3 m 2 do 100 m 2 PW-N 17 KW 6-17 KW 1,6 m 2 do 120 m 2 PW-N 22 KW 7-22 KW 2,0 m 2 do 170 m 2 PW-N 27 KW 9-27 KW 2,5 m 2 do 210 m 2 PW-N 33 KW KW 3,1 m 2 do 260 m 2 PW-N 41 KW KW 3,8 m 2 do 330 m 2 PW-N 50 KW KW 4,7 m 2 do 400 m 2 Wyposażenie standardowe: sterownik z obsługą C.O. i regulatora pokojowego, dmuchawa z klapką, szuflada popielnika, zestaw do czyszczenia kotła, termometr, stopki do regulacji kotła, zawór bezpieczeństwa 1,5 BAR, kurek spustowy. * Sterownik z PID i czujnikiem temperatury spalin dopłata 130 zł netto * Wersja z dodatkową klapką dopływu powietrza i miarkownikiem ciągu dopłata 120 zł netto Korpus kotła wraz z rusztami wodnymi do 22 KW wykonany jest z atestowanej blachy kotłowej gat. P265GH o grubości 5 mm, a kotły od 27 KW z atestowanej blachy kotłowej gat. P265GH o grubości 6 mm. W wersji z nadmuchem w kotłach do 22 KW montowany jest standardowo sterownik ST-28 SIGMA, a kotły od 27 KW sterownik ST-81 SIGMA Wszystkie elementy kotła cięte i gięte są na maszynach numerycznych CNC, dla jak najlepszej jakości produktu oraz zmniejszenia ilości spawów! Firma PARTNER 131

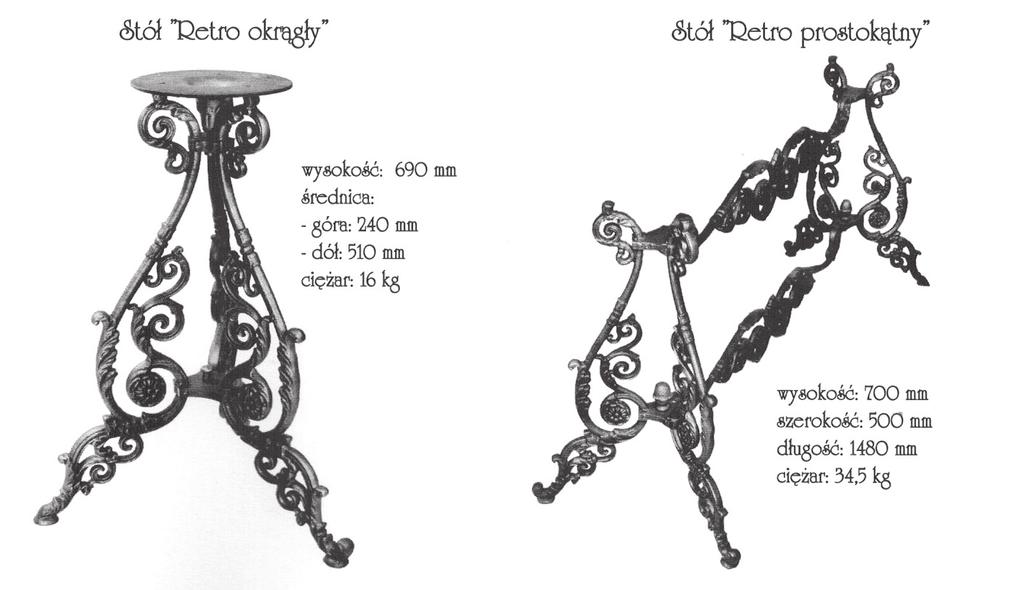

132 Nogi do ławek i stołów Stoły 132
