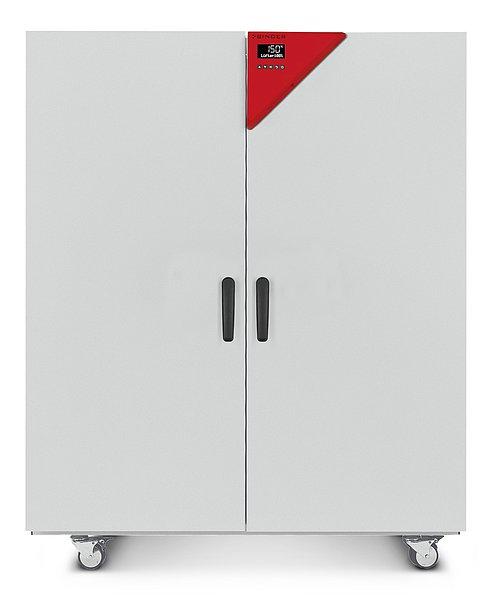

Model FD 720 Suszarki i komory temperaturowe z konwekcją wymuszoną

Transkrypt

1 Model FD 720 Suszarki i komory temperaturowe z konwekcją wymuszoną Suszarka BINDER serii FD Avantgarde.Line znajduje zastosowanie właśnie wtedy, gdy wymagane są szczególnie szybkie postępy suszenia i sterylizacji. Dzięki w pełni jednorodnemu rozkładowi temperatur, szybkiej dynamice i wydajnemu wentylatorowi suszarka ta pomaga zaoszczędzić cenny czas. ZALETY Najlepsza wydajność energetyczna na rynku Bardzo dobra dokładność temperatury w sensie czasowym i przestrzennym Port USB do rejestrowania danych Zakres temperatury do 300 C Model 720 NAJWAŻNIEJSZE CECHY Zakres temperatury: temperatura otoczenia plus 12 C do 300 C Do 30% niższe zużycie energii niż w urządzeniach popularnych na rynku Wysoka dokładność temperatury dzięki technologii APT.line Konwekcja wymuszona Kontroler z wyświetlaczem LCD Elektromechaniczne sterowanie klapą wylotu powietrza 2 chromowane półki druciane Zintegrowane niezależne, regulowane zabezpieczenie temperaturowe klasy 2 (DIN 12880) z alarmem optycznym Ergonomiczny design uchwytu Port USB do rejestrowania danych INFORMACJE DO ZAMÓWIEŃ Pojemność wnętrza [L] Napięcie znamionowe Wersja Wariant modelu Nr art V 3~ 50/60 Hz Standard FD V Strona 1 / 6

2 DANE TECHNICZNE Opis FD V 1 Numer artykułu Dane temperaturowe Zakres temperatury 12 C powyżej temperatury otoczenia do [ C] 300 Przestrzenna zmienność temperatury przy 150 C [± K] 2,5 Fluktuacja temperatury przy 150 C [± K] 0,6 Czas nagrzewania na 150 C [min] 25 Czas powrotu do zadanych wartości po otwarciu drzwi na 30 s przy 150 C [min] 6 Dane elektryczne Napięcie znamionowe [V] 400 Częstotliwość napięcia [Hz] 50/60 Moc znamionowa [kw] 4,5 Bezpiecznik urządzenia [A] 16 Bezpiecznik urządzenia.prefiks 3 x Faza (napięcie znamionowe) 3~ Wymiary Pojemność wnętrza [L] 741 Masa urządzenia netto (puste) [kg] 166 Maks. obciążenie całkowite [kg] 315 Maks. obciążenie półki [kg] 45 Odstęp od ściany z tyłu [mm] 160 Odstęp od ściany z boku [mm] 100 Wymiary wewnętrzne Szerokość [mm] 1000 Wysokość [mm] 1300 Głębokość [mm] 570 Liczba drzwi Drzwi zewnętrzne 2 Wymiary obudowy bez wyposażenia i przyłączy Szerokośćnetto [mm] 1165 Wysokość netto [mm] 1590 Głębokość netto [mm] 870 Dane istotne dla środowiska Zużycie energii przy 150 C [Wh/h] 800 Poziom ciśnienia akustycznego [db(a)] 43 Elementy wbudowane Liczba półek (stand./maks.) 2/16 1 Wszystkie parametry techniczne dotyczą wyłącznie niezaładowanych urządzeń w wykonaniu standardowym w temperaturze otoczenia 22 ±3 C i przy wahaniach napięcia sieciowego ±10%. Dane temperaturowe zostały ustalone według standardu fabrycznego firmy BINDER i zgodnie z normą DIN 12880:2007 i orientują się według zalecanych odstępów od ściany wynoszących 10% wysokości, szerokości i głębokości wnętrza. Wszystkie parametry są typowymi średnimi wartościami dla urządzeń seryjnych. Dane techniczne obowiązują przy 100% prędkości obrotowej wentylatora. Strona 2 / 6

3 WYMIARY WRAZ Z WYPOSAŻENIEM I PRZYŁĄCZAMI [MM] OPCJE Alarm zbyt wysokiej temperatury Certyfikat kalibracji temperatury Czujnik temperatury Pt 100 Filtr powietrza HEPA alarm akustyczny z możliwością odłączenia, z wartością graniczną ustawianą poprzez niezależne zabezpieczenie temperaturowe dla temperatury, pomiar pośrodku objętości użytkowej przy zadanej temperaturze kontrolnej Przestrzenny pomiar temperatury wraz z certyfikatem, punktów pomiarowych przy zadanej temperaturze kontrolnej Przestrzenny pomiar temperatury wraz z certyfikatem, 27 punktów pomiarowych przy zadanej temperaturze kontrolnej Przestrzenny pomiar temperatury wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze kontrolnej dodatkowy elastyczny czujnik Pt 100 we wnętrzu, do wyświetlania temperatury na wyświetlaczu urządzenia na układzie doprowadzania świeżego powietrza urządzenia; klasa filtra H14 (wg EN :2009, > 99,995 % przy 0,3 µm) Interfejs Ethernet do Multi Management Software APT-COM Komora wewnętrzna, wzmocniona Moc grzewcza, wzmocniona Niezależne zabezpieczenie temperaturowe klasy 3.1 łączne obciążenie maks. 350 kg do szybszego czasu nagrzewania i lepszego czasu powrotu do zadanych wartości; do maks. 300 C; nie w połączeniu z opcją zarządzania obciążeniem Wersja 400 V z alarmem optycznym (DIN 12880) 04, Okno wizyjne i viewing window (triple insulating glass) in door, 300 x 480 mm, and 30 W interior oświetlenie wewnętrzne Wersja 400 V Oświetlenie wewnętrzne Pomiar współczynnika wymiany powietrza z dwiema żarówkami 15 W Wersja 400 V według ASTM D5374 z definicją i protokołem odpowiednio do temperatury otoczenia Strona 3 / 6

4 Port dostępu z zatyczką silikonową Rozszerzenie do certyfikatu kalibracji u góry 10 mm mm mm mm 01, z lewej 10 mm mm mm mm z prawej 10 mm mm mm mm do pomiaru temperatury, do poszerzenia pomiaru pośrodku objętości użytkowej o kolejną temperaturę kontrolną Uszczelka drzwi z FKM, bezsilikonowa Wentylator, wzmocniona Wyjście analogowe 4-20 ma do zwiększonych częstotliwości wymiany powietrza, łącznie ze zwiększoną mocą grzewczą pozwalającą uzyskać krótszy czas nagrzewania oraz lepszy czas powrotu do zadanych wartości; do maks. 300 C; nie w połączeniu z opcją zarządzania obciążeniem Wersja 400 V do wartości temperatury (wyjście bez możliwości regulacji) Zamek w drzwiach Zamek w klamce drzwi Zegar z akumulatorowym podtrzymaniem zasilania AKCESORIA APT-COM 4 BASIC- Edition APT-COM 4 GLP- Edition do realizacji prostych wymagań względem rejestracji i dokumentowania z maksymalnie 5 połączonymi w sieć urządzeniami. Wersja 4, BASIC Edition do pracy w warunkach zgodnych ze standardami GLP. Dokumentowanie zmierzonych wartości przebiega w sposób zabezpieczony przez manipulacjami oraz zgodnie z wymogami wytycznych FDA 21 CFR część 11. Wersja 4, GLP Edition APT-COM 4 wygodny system zarządzania urządzeniami i użytkownikami, który opiera się na edycji BASIC Edition. PROFESSIONAL- Przeznaczone do łączenia w sieć maks. 100 urządzeń. Edition Wersja 4, PROFESSIONAL Edition Data Logger Kit Data Logger Software Półki druciane Tace na narzędzia Wsuwana półka, perforowana Środek czyszczący o neutralnym ph T 350: do ciągłego zapisu temperatury w zakresie od 0 do 350 C; zestaw zawiera 1 rejestrator danych, czujnik Pt 100 z kablem przedłużającym o dług. 2 m oraz 1 uchwyt magnetyczny do zamocowania na urządzeniu BINDER Oprogramowanie LOG ANALYZE do konfiguracji i analizy danych, do wszystkich zestawów BINDER Data Logger Kit (wraz z kablem USB dla danych) chromowany Stal nierdzewna z pokrywą, ze stali nierdzewnej 18/8, z możliwością piętrowego ustawiania, wymiary 230 x 133 x 45 mm z pokrywą, ze stali nierdzewnej 18/8, z możliwością piętrowego ustawiania, wymiary 315 x 215 x 60 mm Stal nierdzewna intensywny, do łatwego usuwania pozostałych zanieczyszczeń, pojemność 1 kg Strona 4 / 6

5 USŁUGI SERWISOWE Serwis instalacyjny Instruktaż dotyczący urządzenia Wprowadzenie w funkcje urządzenia, obsługa i programowanie regulatora 18 DL Uruchomienie urządzenia Przeglądy techniczne Konserwacja Usługi kalibracji Rozpakowanie, ustawienie, podłączenie do przygotowanych przyłączy i kontrola urządzenia pod kątem działania Kontrola wszystkich komponentów elektrycznych i mechanicznych pod kątem działania, skrócona kalibracja, dokumentacja w planie konserwacji 13, 18 DL , 18 DL Kalibracja temperatury Kalibracja temperatury za pomocą 1 punktu pomiarowego pośrodku objętości użytkowej przy zadanej temperaturze kontrolnej, wraz z certyfikatem DL Kalibracja temperatury rozszerzenie Ekspansja - łącznie z certyfikatem; każdy pomiar jest przeprowadzany w dodatkowym punkcie pomiarowym lub poprzez badanie temperatury DL Pomiar współczynnika wymiany powietrza wraz z certyfikatem (według normy ASTM D5374) DL Przestrzenny pomiar temperatury w 18 punktach pomiarowych wraz z certyfikatem, 18 punktów pomiarowych przy zadanej temperaturze kontrolnej DL Przestrzenny pomiar temperatury w 27 punktach pomiarowych wraz z certyfikatem, 27 punktów pomiarowych przy zadanej temperaturze kontrolnej DL Przestrzenny pomiar temperatury w 9 punktach pomiarowych wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze kontrolnej DL Usługi walidacji Folder kwalifikacji IQ/OQ Folder kwalifikacji IQ/OQ/PQ materiały wspomagające klienta w procesie samodzielnej walidacji, obejmujące: listy kontrolne IQ/OQ, schematy obwodowe urządzeń, certyfikat QM wg ISO 9001 materiały wspomagające klienta w procesie samodzielnej walidacji, zgodnie z wymogami stawianymi przez klienta, uzupełnienie folderu kwalifikacji IQ/OQ o rozdział PQ 15, , Przeprowadzenie procedur IQ/OQ Przeprowadzenie procedur IQ/OQ zgodnie z folderem kwalifikacji 15, 18 DL Przeprowadzenie procedur IQ/OQ/PQ Przeprowadzenie procedur IQ/OQ/PQ zgodnie z folderem kwalifikacji 15, 18 DL Serwis gwarancyjny Przedłużenie gwarancji z 2 do 3 lat od daty dostawy, nie obejmuje części zużywalnych DL Przedłużenie gwarancji z 2 do 5 lat od daty dostawy, nie obejmuje części zużywalnych DL Strona 5 / 6

6 WSKAZÓWKI 01 W okolicach portów dostępu może dojść do zroszenia. W przypadku specjalnego umiejscowienia portów dostępu naliczane są dodatkowe koszty. 02 W przypadku tej opcji nie ma znaku UL. 03 Odporność na temperaturę maksymalnie do 200 C. 04 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V. 07 Dodatkowo dostarczone ciepło może mieć wpływ na zachowanie w temperaturze. 09 Nie w połączeniu z opcją portów dostępu, drzwiami z oknem oraz oświetleniem wewnętrznym. 10 Niemożliwe w przypadku urządzeń o pojemności 23 litrów. 11 Niemożliwe w przypadku urządzeń o pojemności 23 i 53 litrów. 12 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V, 400 V. 13 Instalacja i prace związane z podłączeniem odbywają się na miejscu wykorzystania urządzenia, transport w obrębie przedsiębiorstwa odbywa się wyłącznie po odpowiednich ustaleniach. 14 W przypadku przeglądów urządzeń, kalibracji i walidacji polecamy zawarcie umowy serwisowej BINDER. 15 OQ zgodnie z Żółtą Księgą = Wypełniona fabryczna dokumentacja walidacyjna obejmująca wszystkie listy kontrolne OQ. 16 Kalibracja czujników odbywa się w akredytowanym laboratorium kalibracyjnym. 17 Kalibracja odbywa się zgodnie ze standardem fabrycznym BINDER. 18 Podane ceny nie obejmują kosztów podróży. Koszty podróży do danego regionu można znaleźć w rozdziale Serwis BINDER. W przypadku działań w Szwajcarii do wszystkich podanych cen usług należy doliczyć przyjętą dla danego regionu dopłatę (informacja na zapytanie). 19 Dalsze akcesoria można znaleźć w rozdziale Dokumentacja procesu. BINDER GmbH Tuttlingen, Germany TEL FAX info@binder-world.com BINDER Asia Pacific (Hong Kong) Ltd. Kowloon, Hong Kong, P.R. China TEL FAX asia@binder-world.com Representative Office for CIS Moscow, Russia TEL FAX russia@binder-world.com BINDER Environmental Testing Equipment (Shanghai) Co., Ltd. Shanghai, P.R. China TEL FAX china@binder-world.com BINDER Inc. Bohemia, NY, USA TEL FAX usa@binder-world.com Strona 6 / 6
