Model VDL 115 Suszarki próżniowe dla rozpuszczalników palnych

Transkrypt

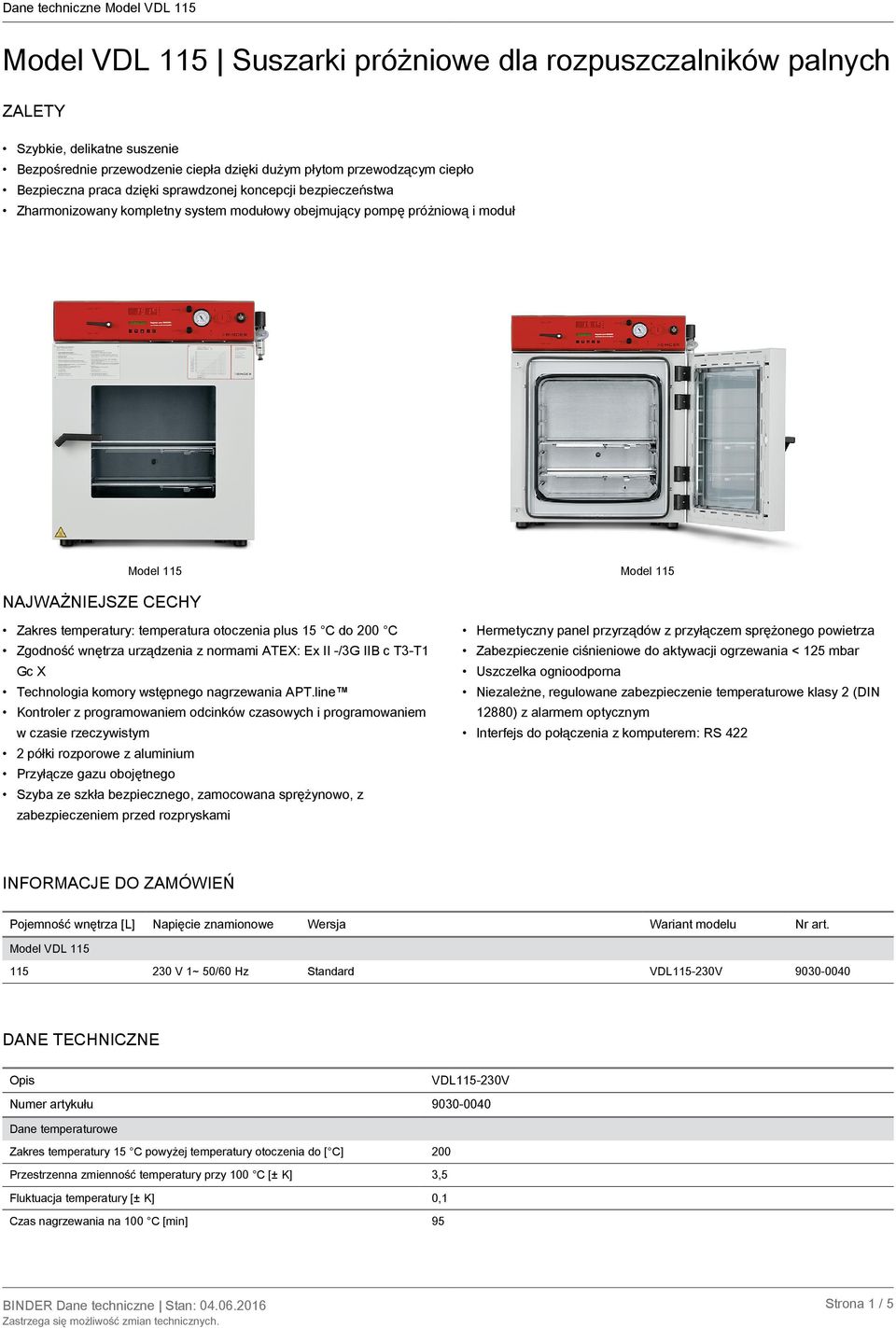

1 Model VDL 115 Suszarki próżniowe dla rozpuszczalników palnych ZALETY Szybkie, delikatne suszenie Bezpośrednie przewodzenie ciepła dzięki dużym płytom przewodzącym ciepło Bezpieczna praca dzięki sprawdzonej koncepcji bezpieczeństwa Zharmonizowany kompletny system modułowy obejmujący pompę próżniową i moduł NAJWAŻNIEJSZE CECHY Model 115 Model 115 Zakres temperatury: temperatura otoczenia plus 15 C do 200 C Zgodność wnętrza urządzenia z normami ATEX: Ex II -/3G IIB c T3-T1 Gc X Technologia komory wstępnego nagrzewania APT.line Kontroler z programowaniem odcinków czasowych i programowaniem w czasie rzeczywistym 2 półki rozporowe z aluminium Przyłącze gazu obojętnego Szyba ze szkła bezpiecznego, zamocowana sprężynowo, z zabezpieczeniem przed rozpryskami Hermetyczny panel przyrządów z przyłączem sprężonego powietrza Zabezpieczenie ciśnieniowe do aktywacji ogrzewania < 125 mbar Uszczelka ognioodporna Niezależne, regulowane zabezpieczenie temperaturowe klasy 2 (DIN 12880) z alarmem optycznym Interfejs do połączenia z komputerem: RS 422 INFORMACJE DO ZAMÓWIEŃ Pojemność wnętrza [L] Napięcie znamionowe Wersja Wariant modelu Nr art. Model VDL V 1~ 50/60 Hz Standard VDL V DANE TECHNICZNE Opis VDL V Numer artykułu Dane temperaturowe Zakres temperatury 15 C powyżej temperatury otoczenia do [ C] 200 Przestrzenna zmienność temperatury przy 100 C [± K] 3,5 Fluktuacja temperatury [± K] 0,1 Czas nagrzewania na 100 C [min] 95 Strona 1 / 5

2 Opis VDL V Numer artykułu Dane próżni Dopuszczalna próżnia końcowa [mbar] 0,01 Współczynnik nieszczelności [bar/h] 0,01 Dane elektryczne Napięcie znamionowe [V] 230 Częstotliwość napięcia [Hz] 50/60 Moc znamionowa [kw] 1,9 Bezpiecznik urządzenia [A] 10 Faza (napięcie znamionowe) 1~ Przyłącza Przyłącze próżni z małym kołnierzem [DN mm] 16 Pomiarowy port dostępu z małym kołnierzem [DN mm] 16 Przyłącze gazu obojętnego z ogranicznikiem przepływu (RP") 3/8 Przyłącze sprężonego powietrza do utrzymania nadciśnienia [mm] 8 Wymiary - Wymiary zewnętrzne Szerokość netto [mm] 740 Wysokość netto [mm] 900 Głębokość netto [mm] 670 Odstęp od ściany z boku [mm] 135 Odstęp od ściany z tyłu [mm] 100 Szerokość okna wizyjnego [mm] 456 Wysokość okna wizyjnego [mm] 413 Wymiary - Drzwi Drzwi zewnętrzne 1 Wymiary - Wymiary wewnętrzne Szerokość [mm] 506 Wysokość [mm] 506 Głębokość [mm] 460 Wymiary Pojemność wnętrza [L] 115 Masa urządzenia netto (puste) [kg] 153 Maks. obciążenie całkowite [kg] 65 Maks. obciążenie półki [kg] 20 Elementy wbudowane Liczba półek (standardowa/maksymalna) 2/6 OPCJE I AKCESORIA dla pomiaru pośrodku objętości użytkowej przy zadanej temperaturze Certyfikat kalibracji temperatury Certyfikat kalibracji, rozszerzenie Przestrzenny pomiar temperatury wraz z certyfikatem, punktów pomiarowych przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze dla każdego następnego pomiaru z dodatkowym punktem pomiarowym lub dodatkową temperaturą kontrolną Strona 2 / 5

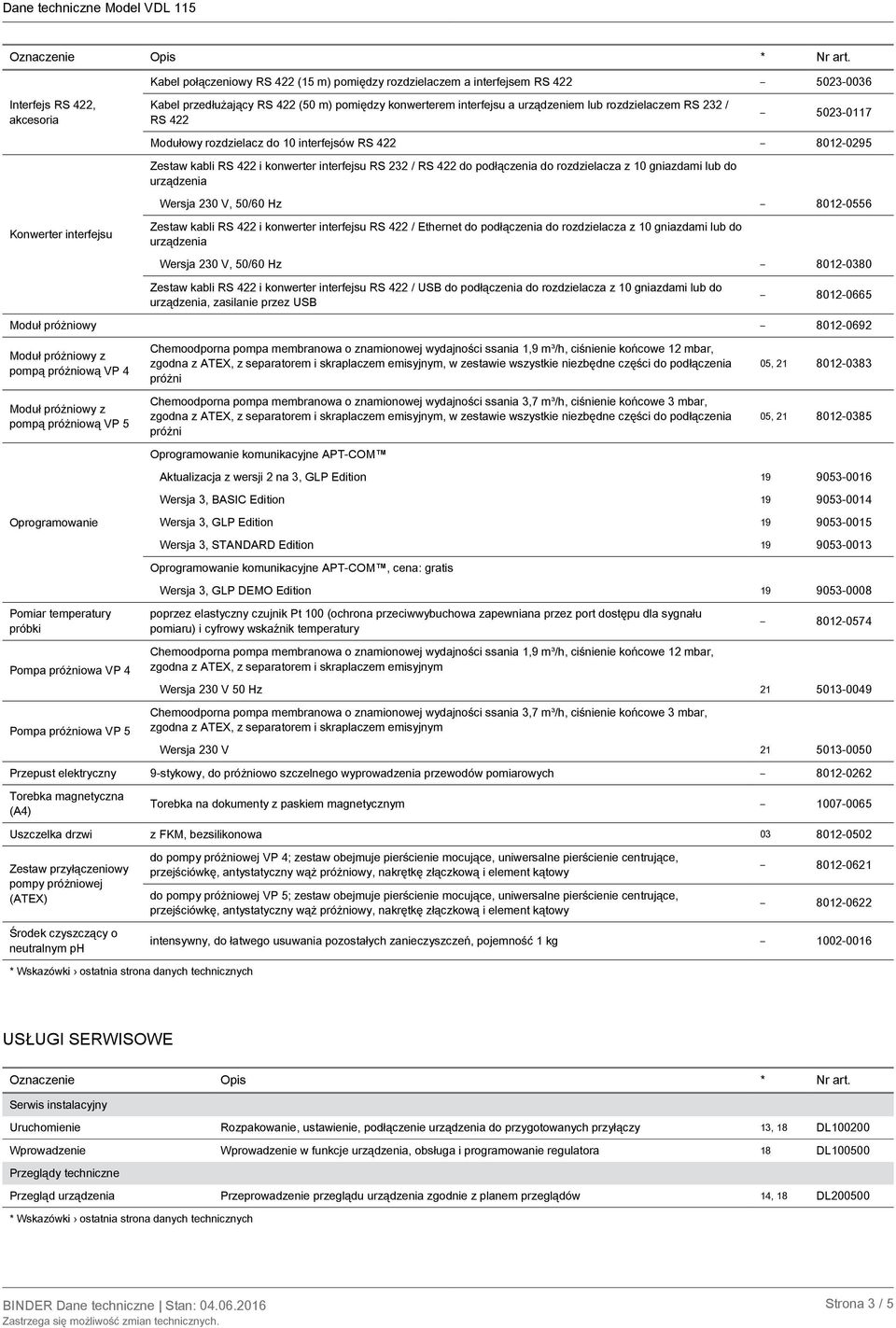

3 Interfejs RS 422, akcesoria Konwerter interfejsu Moduł próżniowy Moduł próżniowy z pompą próżniową VP 4 Moduł próżniowy z pompą próżniową VP 5 Oprogramowanie Pomiar temperatury próbki Pompa próżniowa VP 4 Pompa próżniowa VP 5 Kabel połączeniowy RS 422 (15 m) pomiędzy rozdzielaczem a interfejsem RS Kabel przedłużający RS 422 (50 m) pomiędzy konwerterem interfejsu a urządzeniem lub rozdzielaczem RS 232 / RS Modułowy rozdzielacz do 10 interfejsów RS Zestaw kabli RS 422 i konwerter interfejsu RS 232 / RS 422 do podłączenia do rozdzielacza z 10 gniazdami lub do urządzenia Wersja 230 V, 50/60 Hz Zestaw kabli RS 422 i konwerter interfejsu RS 422 / Ethernet do podłączenia do rozdzielacza z 10 gniazdami lub do urządzenia Wersja 230 V, 50/60 Hz Zestaw kabli RS 422 i konwerter interfejsu RS 422 / USB do podłączenia do rozdzielacza z 10 gniazdami lub do urządzenia, zasilanie przez USB Chemoodporna pompa membranowa o znamionowej wydajności ssania 1,9 m³/h, ciśnienie końcowe 12 mbar, zgodna z ATEX, z separatorem i skraplaczem emisyjnym, w zestawie wszystkie niezbędne części do podłączenia próżni Chemoodporna pompa membranowa o znamionowej wydajności ssania 3,7 m³/h, ciśnienie końcowe 3 mbar, zgodna z ATEX, z separatorem i skraplaczem emisyjnym, w zestawie wszystkie niezbędne części do podłączenia próżni Oprogramowanie komunikacyjne APT-COM , , Aktualizacja z wersji 2 na 3, GLP Edition Wersja 3, BASIC Edition Wersja 3, GLP Edition Wersja 3, STANDARD Edition Oprogramowanie komunikacyjne APT-COM, cena: gratis Wersja 3, GLP DEMO Edition poprzez elastyczny czujnik Pt 100 (ochrona przeciwwybuchowa zapewniana przez port dostępu dla sygnału pomiaru) i cyfrowy wskaźnik temperatury Chemoodporna pompa membranowa o znamionowej wydajności ssania 1,9 m³/h, ciśnienie końcowe 12 mbar, zgodna z ATEX, z separatorem i skraplaczem emisyjnym Wersja 230 V 50 Hz Chemoodporna pompa membranowa o znamionowej wydajności ssania 3,7 m³/h, ciśnienie końcowe 3 mbar, zgodna z ATEX, z separatorem i skraplaczem emisyjnym Wersja 230 V Przepust elektryczny 9-stykowy, do próżniowo szczelnego wyprowadzenia przewodów pomiarowych Torebka magnetyczna (A4) Torebka na dokumenty z paskiem magnetycznym Uszczelka drzwi z FKM, bezsilikonowa Zestaw przyłączeniowy pompy próżniowej (ATEX) Środek czyszczący o neutralnym ph do pompy próżniowej VP 4; zestaw obejmuje pierścienie mocujące, uniwersalne pierścienie centrujące, przejściówkę, antystatyczny wąż próżniowy, nakrętkę złączkową i element kątowy do pompy próżniowej VP 5; zestaw obejmuje pierścienie mocujące, uniwersalne pierścienie centrujące, przejściówkę, antystatyczny wąż próżniowy, nakrętkę złączkową i element kątowy intensywny, do łatwego usuwania pozostałych zanieczyszczeń, pojemność 1 kg USŁUGI SERWISOWE Serwis instalacyjny Uruchomienie Rozpakowanie, ustawienie, podłączenie urządzenia do przygotowanych przyłączy 13, 18 DL Wprowadzenie Wprowadzenie w funkcje urządzenia, obsługa i programowanie regulatora 18 DL Przeglądy techniczne Przegląd urządzenia Przeprowadzenie przeglądu urządzenia zgodnie z planem przeglądów 14, 18 DL Strona 3 / 5

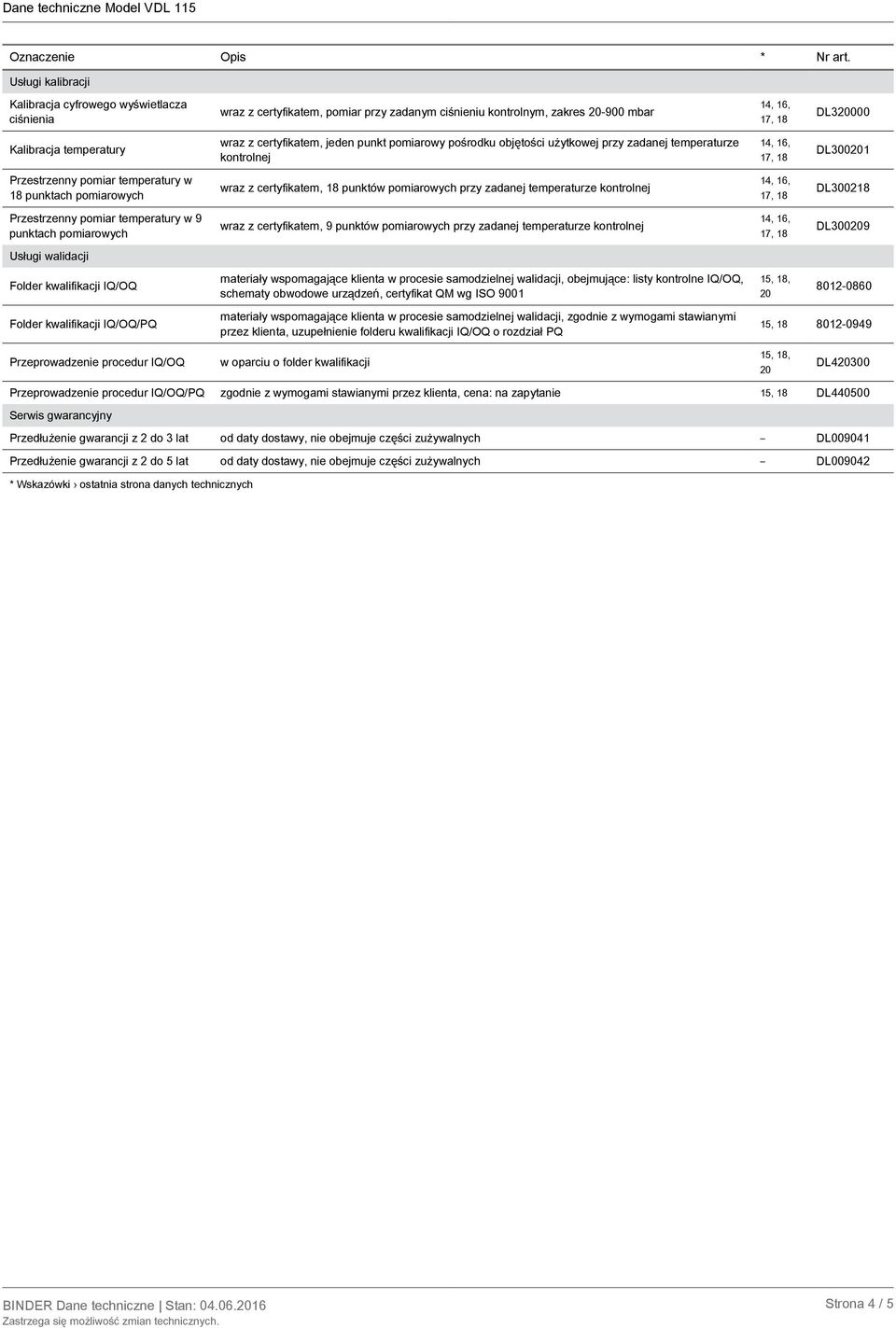

4 Usługi kalibracji Kalibracja cyfrowego wyświetlacza ciśnienia wraz z certyfikatem, pomiar przy zadanym ciśnieniu kontrolnym, zakres mbar DL Kalibracja temperatury wraz z certyfikatem, jeden punkt pomiarowy pośrodku objętości użytkowej przy zadanej temperaturze DL Przestrzenny pomiar temperatury w 18 punktach pomiarowych wraz z certyfikatem, 18 punktów pomiarowych przy zadanej temperaturze DL Przestrzenny pomiar temperatury w 9 punktach pomiarowych wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze DL Usługi walidacji Folder kwalifikacji IQ/OQ materiały wspomagające klienta w procesie samodzielnej walidacji, obejmujące: listy kontrolne IQ/OQ, schematy obwodowe urządzeń, certyfikat QM wg ISO , 18, Folder kwalifikacji IQ/OQ/PQ materiały wspomagające klienta w procesie samodzielnej walidacji, zgodnie z wymogami stawianymi przez klienta, uzupełnienie folderu kwalifikacji IQ/OQ o rozdział PQ 15, Przeprowadzenie procedur IQ/OQ w oparciu o folder kwalifikacji 15, 18, 20 DL Przeprowadzenie procedur IQ/OQ/PQ zgodnie z wymogami stawianymi przez klienta, cena: na zapytanie 15, 18 DL Serwis gwarancyjny Przedłużenie gwarancji z 2 do 3 lat od daty dostawy, nie obejmuje części zużywalnych DL Przedłużenie gwarancji z 2 do 5 lat od daty dostawy, nie obejmuje części zużywalnych DL Strona 4 / 5

5 WSKAZÓWKI 01 W okolicach portów dostępu może dojść do zroszenia. W przypadku specjalnego umiejscowienia portów dostępu naliczane są dodatkowe koszty. 02 W przypadku tej opcji nie ma znaku UL. 03 Odporność na temperaturę maksymalnie do 200 C. 04 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V. 05 Uwaga: pompa jest dostarczana osobno. Podłączenie elektryczne pompy (230 V / 1~ / 50 Hz) należy pozostawić upoważnionym elektrykom. 07 Dodatkowo dostarczone ciepło może mieć wpływ na zachowanie w temperaturze. 08 Pompa jest dostarczana w stanie gotowym do podłączenia w osobnym opakowaniu. 09 Nie w połączeniu z opcją portów dostępu, drzwiami z oknem oraz oświetleniem wewnętrznym. 10 Niemożliwe w przypadku urządzeń o pojemności 23 litrów. 11 Niemożliwe w przypadku urządzeń o pojemności 23 i 53 litrów. 12 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V, 400 V. 13 Instalacja i prace związane z podłączeniem odbywają się na miejscu wykorzystania urządzenia, transport w obrębie przedsiębiorstwa odbywa się wyłącznie po odpowiednich ustaleniach. 14 W przypadku przeglądów urządzeń, kalibracji i walidacji polecamy zawarcie umowy serwisowej BINDER, patrz rozdział Serwis BINDER. 15 OQ zgodnie z Żółtą Księgą = Wypełniona fabryczna dokumentacja walidacyjna obejmująca wszystkie listy kontrolne OQ. 16 Kalibracja czujników odbywa się w akredytowanym laboratorium kalibracyjnym. 17 Kalibracja odbywa się zgodnie ze standardem fabrycznym BINDER. 18 Podane ceny nie obejmują kosztów podróży. Koszty podróży do danego regionu można znaleźć w rozdziale Serwis BINDER. W przypadku działań w Szwajcarii do wszystkich podanych cen usług należy doliczyć przyjętą dla danego regionu dopłatę (informacja na zapytanie). 19 Dalsze akcesoria można znaleźć w rozdziale Dokumentacja procesu. 20 Przy zamówieniach folderów kwalifikacji IQ/OQ i związanej z tym realizacji procedur IQ/OQ w ramach jednego zlecenia udzielamy rabatu w wysokości 15% na obie pozycje. Przy zamówieniach folderów kwalifikacji IQ/OQ/PQ i związanej z tym realizacji procedur IQ/OQ/PQ w ramach jednego zlecenia udzielamy rabatu w wysokości 15% na sam folder IQ/OQ/PQ. 21 Certyfikaty ATEX: komora robocza (pompowane gazy): II 2G IIC T3 X komora zewnętrzna z przedmuchem gazem obojętnym: II 2G IIB T4 X komora zewnętrzna bez przedmuchu gazem obojętnym: II 3G IIB T4 X silnik: II 2G Ex d IIB T4 Gb BINDER GmbH Tuttlingen, Germany TEL FAX info@binder-world.com BINDER Asia Pacific (Hong Kong) Ltd. Kowloon, Hong Kong, P.R. China TEL FAX asia@binder-world.com Representative Office for CIS Moscow, Russia TEL FAX russia@binder-world.com BINDER Environmental Testing Equipment (Shanghai) Co., Ltd. Shanghai, P.R. China TEL FAX china@binder-world.com BINDER Inc. Bohemia, NY, USA TEL FAX usa@binder-world.com Strona 5 / 5
