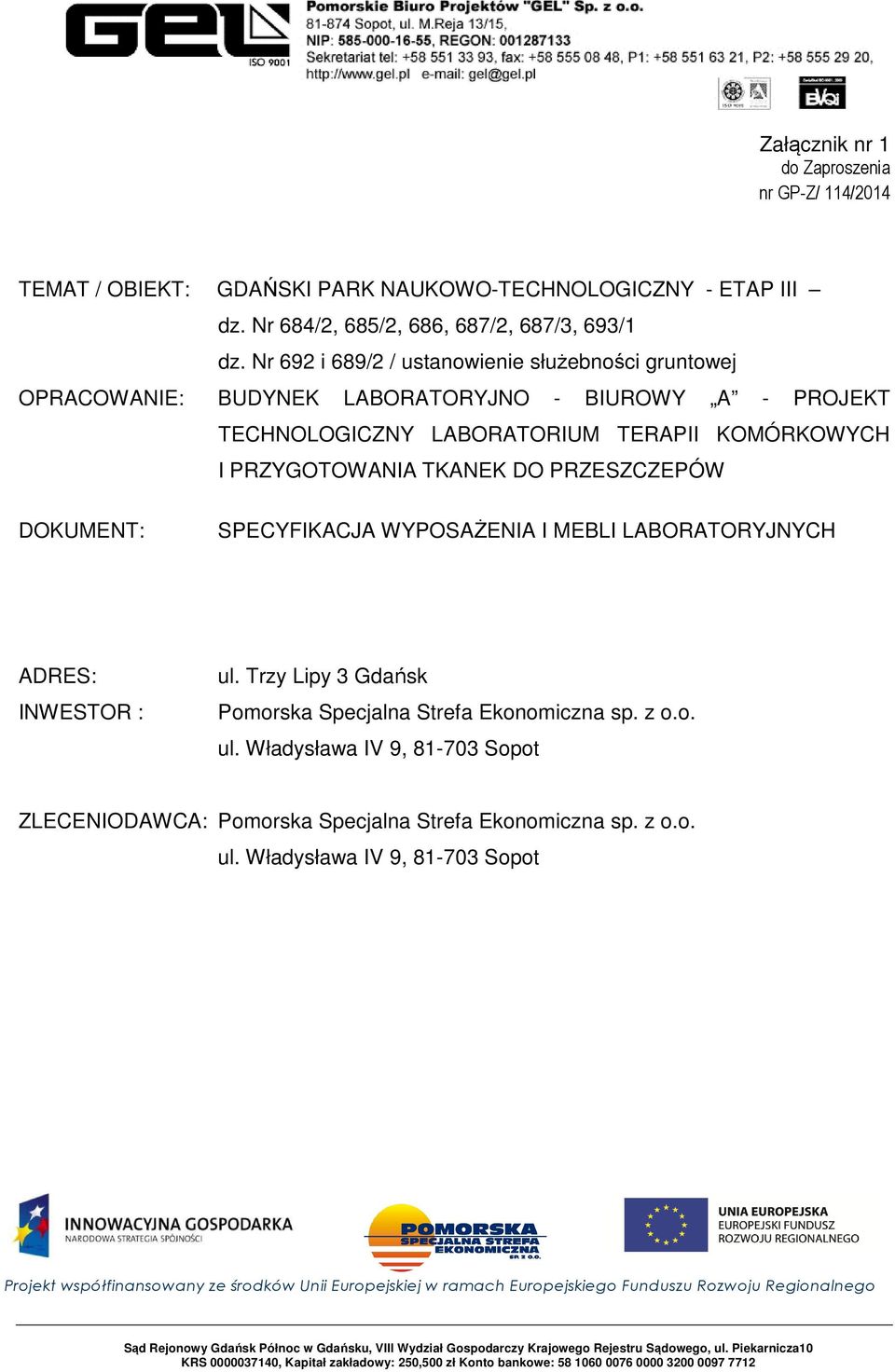

1 Załącznik nr 1 do Zaproszenia nr GP-Z/ 114/2014 TEMAT / OBIEKT: -TECHNOLOGICZNY - ETAP III dz. Nr 684/2, 685/2, 686, 687/2, 687/3, 693/1 dz. Nr 692 i 689/2 / ustanowienie służebności gruntowej OPRACOWANIE: BUDYNEK LABORATORYJNO - BIUROWY A - PROJEKT TECHNOLOGICZNY LABORATORIUM TERAPII KOMÓRKOWYCH I PRZYGOTOWANIA TKANEK DO PRZESZCZEPÓW DOKUMENT: SPECYFIKACJA WYPOSAŻENIA I MEBLI LABORATORYJNYCH ADRES: INWESTOR : ul. Trzy Lipy 3 Gdańsk Pomorska Specjalna Strefa Ekonomiczna sp. z o.o. ul. Władysława IV 9, Sopot ZLECENIODAWCA: Pomorska Specjalna Strefa Ekonomiczna sp. z o.o. ul. Władysława IV 9, Sopot Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego Sąd Rejonowy Gdańsk Północ w Gdańsku, VIII Wydział Gospodarczy Krajowego Rejestru Sądowego, ul. Piekarnicza10 KRS , Kapitał zakładowy: 250,500 zł Konto bankowe:

2 Spis treści Część opisowa 1 Cel Dokumentu Informacje Ogólne Ogólne wymagania Transport Montaż/Instalacja Gwarancje, serwis Wymagania dotyczące szkoleń Warunki ogólne przeprowadzenia szkoleń Parametry techniczne dla ze stali kwasoodpornej Stoły/blaty robocze w układzie zgodnym ze specyfikacją asortymentową Regały w układzie zgodnym ze specyfikacją asortymentową: Wózki, stoliki jezdne w układzie zgodnym ze specyfikacją asortymentową: Szafy, szafki, szafki ubraniowe w układzie zgodnym ze specyfikacją asortymentową: Pozostałe wyposażenie w układzie zgodnym ze specyfikacją asortymentową: Parametry techniczne dla mebli laboratoryjnych w pom. LK 1.27, LK Moduły serwisowe dla mebli laboratoryjnych Kanały serwisowe Nadstawki serwisowe Zasilanie w media Stoły, zlewy, szafy i szafki laboratoryjne Blaty stołów Ramy / konstrukcje nośne stołów Zlewy laboratoryjne Szafy / Półki Szafki podblatowe: Specyfikacja asortymentowa Szczegółowa specyfikacja asortymentowa dla mebli laboratoryjnych w pom. LK 1.27 i LK 1.28 : Stosowane przepisy i normy Część rysunkowa: Rysunek nr A-EA-A-01-1 (rzut laboratorium z lokalizacją i mebli laboratoryjnych) Strona2 z 27

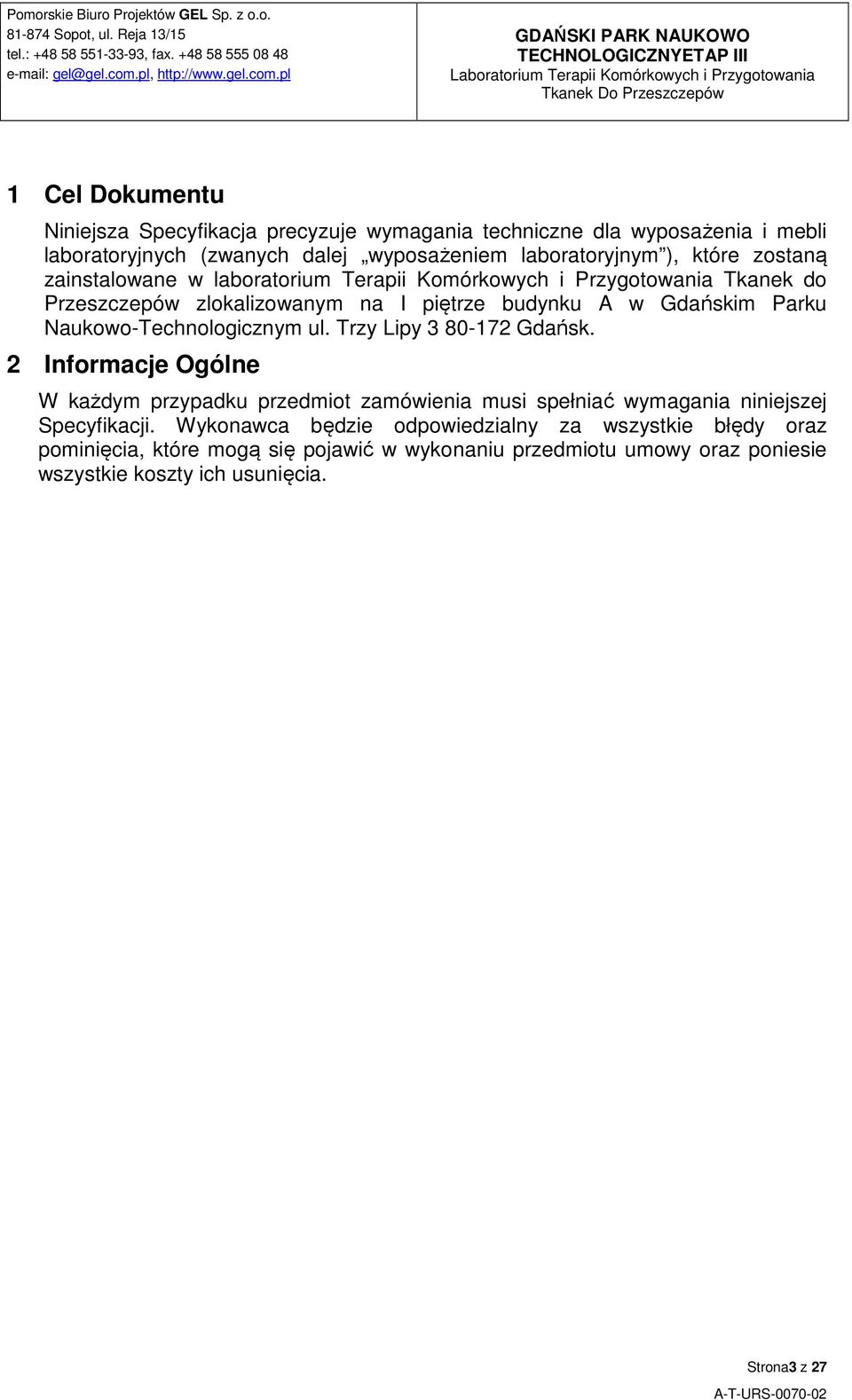

3 1 Cel Dokumentu Niniejsza Specyfikacja precyzuje wymagania techniczne dla i mebli laboratoryjnych (zwanych dalej wyposażeniem laboratoryjnym ), które zostaną zainstalowane w laboratorium Terapii Komórkowych i Przygotowania Tkanek do Przeszczepów zlokalizowanym na I piętrze budynku A w Gdańskim Parku Naukowo-Technologicznym ul. Trzy Lipy Gdańsk. 2 Informacje Ogólne W każdym przypadku przedmiot zamówienia musi spełniać wymagania niniejszej Specyfikacji. Wykonawca będzie odpowiedzialny za wszystkie błędy oraz pominięcia, które mogą się pojawić w wykonaniu przedmiotu umowy oraz poniesie wszystkie koszty ich usunięcia. Strona3 z 27

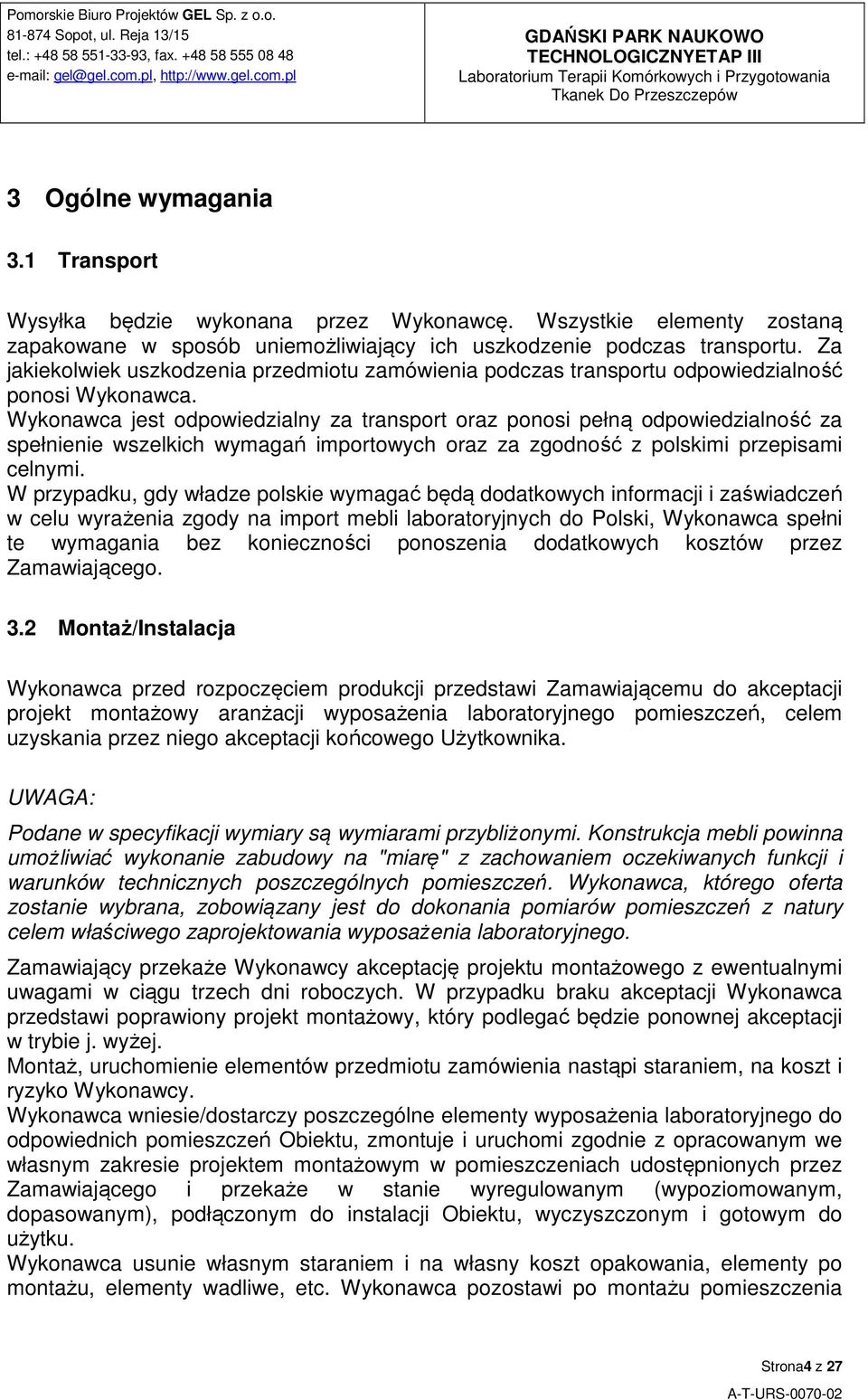

4 3 Ogólne wymagania 3.1 Transport Wysyłka będzie wykonana przez Wykonawcę. Wszystkie elementy zostaną zapakowane w sposób uniemożliwiający ich uszkodzenie podczas transportu. Za jakiekolwiek uszkodzenia przedmiotu zamówienia podczas transportu odpowiedzialność ponosi Wykonawca. Wykonawca jest odpowiedzialny za transport oraz ponosi pełną odpowiedzialność za spełnienie wszelkich wymagań importowych oraz za zgodność z polskimi przepisami celnymi. W przypadku, gdy władze polskie wymagać będą dodatkowych informacji i zaświadczeń w celu wyrażenia zgody na import mebli laboratoryjnych do Polski, Wykonawca spełni te wymagania bez konieczności ponoszenia dodatkowych kosztów przez Zamawiającego. 3.2 Montaż/Instalacja Wykonawca przed rozpoczęciem produkcji przedstawi Zamawiającemu do akceptacji projekt montażowy aranżacji laboratoryjnego pomieszczeń, celem uzyskania przez niego akceptacji końcowego Użytkownika. UWAGA: Podane w specyfikacji wymiary są wymiarami przybliżonymi. Konstrukcja mebli powinna umożliwiać wykonanie zabudowy na "miarę" z zachowaniem oczekiwanych funkcji i warunków technicznych poszczególnych pomieszczeń. Wykonawca, którego oferta zostanie wybrana, zobowiązany jest do dokonania pomiarów pomieszczeń z natury celem właściwego zaprojektowania laboratoryjnego. Zamawiający przekaże Wykonawcy akceptację projektu montażowego z ewentualnymi uwagami w ciągu trzech dni roboczych. W przypadku braku akceptacji Wykonawca przedstawi poprawiony projekt montażowy, który podlegać będzie ponownej akceptacji w trybie j. wyżej. Montaż, uruchomienie elementów przedmiotu zamówienia nastąpi staraniem, na koszt i ryzyko Wykonawcy. Wykonawca wniesie/dostarczy poszczególne elementy laboratoryjnego do odpowiednich pomieszczeń Obiektu, zmontuje i uruchomi zgodnie z opracowanym we własnym zakresie projektem montażowym w pomieszczeniach udostępnionych przez Zamawiającego i przekaże w stanie wyregulowanym (wypoziomowanym, dopasowanym), podłączonym do instalacji Obiektu, wyczyszczonym i gotowym do użytku. Wykonawca usunie własnym staraniem i na własny koszt opakowania, elementy po montażu, elementy wadliwe, etc. Wykonawca pozostawi po montażu pomieszczenia Strona4 z 27

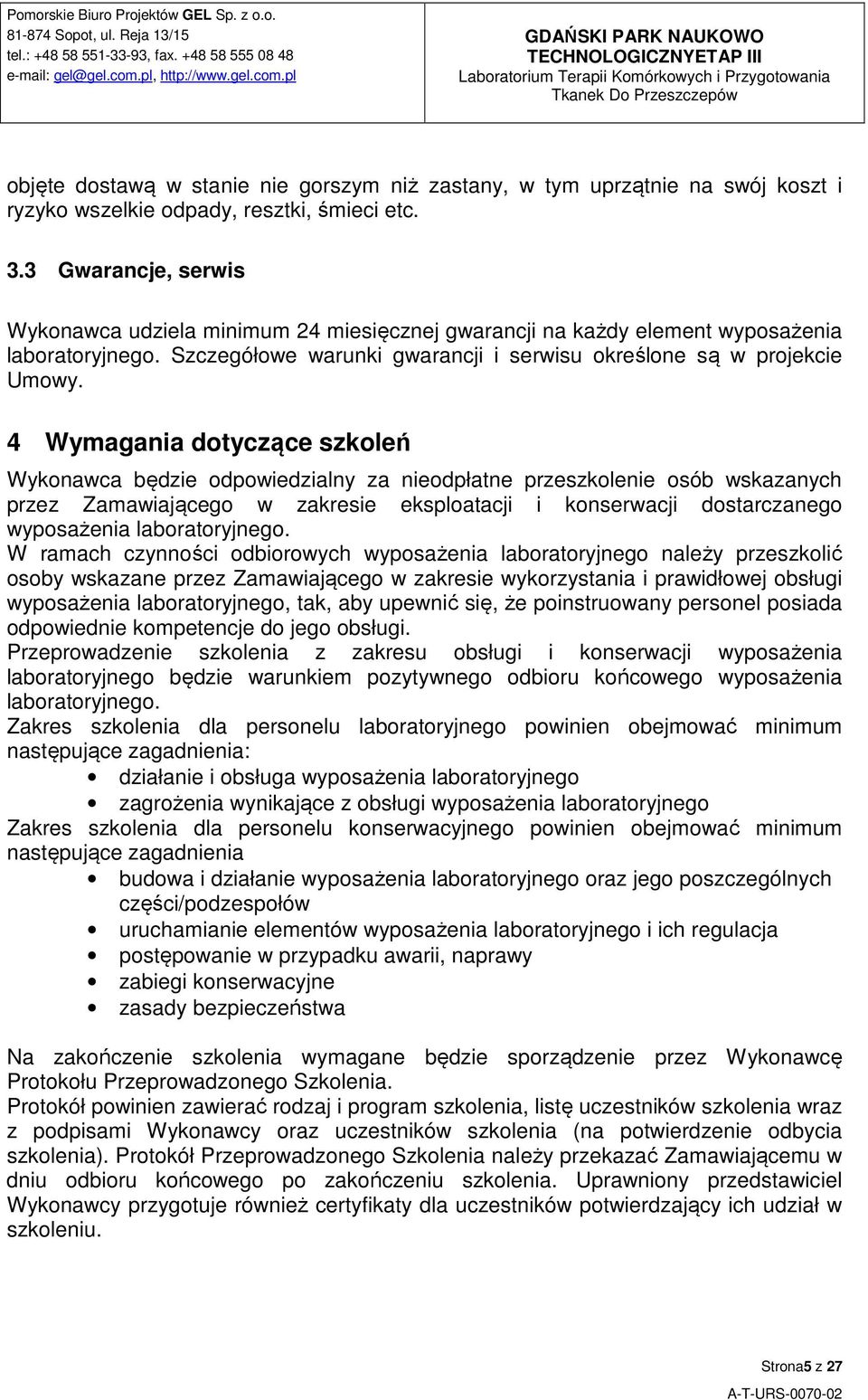

5 objęte dostawą w stanie nie gorszym niż zastany, w tym uprzątnie na swój koszt i ryzyko wszelkie odpady, resztki, śmieci etc. 3.3 Gwarancje, serwis Wykonawca udziela minimum 24 miesięcznej gwarancji na każdy element laboratoryjnego. Szczegółowe warunki gwarancji i serwisu określone są w projekcie Umowy. 4 Wymagania dotyczące szkoleń Wykonawca będzie odpowiedzialny za nieodpłatne przeszkolenie osób wskazanych przez Zamawiającego w zakresie eksploatacji i konserwacji dostarczanego laboratoryjnego. W ramach czynności odbiorowych laboratoryjnego należy przeszkolić osoby wskazane przez Zamawiającego w zakresie wykorzystania i prawidłowej obsługi laboratoryjnego, tak, aby upewnić się, że poinstruowany personel posiada odpowiednie kompetencje do jego obsługi. Przeprowadzenie szkolenia z zakresu obsługi i konserwacji laboratoryjnego będzie warunkiem pozytywnego odbioru końcowego laboratoryjnego. Zakres szkolenia dla personelu laboratoryjnego powinien obejmować minimum następujące zagadnienia: działanie i obsługa laboratoryjnego zagrożenia wynikające z obsługi laboratoryjnego Zakres szkolenia dla personelu konserwacyjnego powinien obejmować minimum następujące zagadnienia budowa i działanie laboratoryjnego oraz jego poszczególnych części/podzespołów uruchamianie elementów laboratoryjnego i ich regulacja postępowanie w przypadku awarii, naprawy zabiegi konserwacyjne zasady bezpieczeństwa Na zakończenie szkolenia wymagane będzie sporządzenie przez Wykonawcę Protokołu Przeprowadzonego Szkolenia. Protokół powinien zawierać rodzaj i program szkolenia, listę uczestników szkolenia wraz z podpisami Wykonawcy oraz uczestników szkolenia (na potwierdzenie odbycia szkolenia). Protokół Przeprowadzonego Szkolenia należy przekazać Zamawiającemu w dniu odbioru końcowego po zakończeniu szkolenia. Uprawniony przedstawiciel Wykonawcy przygotuje również certyfikaty dla uczestników potwierdzający ich udział w szkoleniu. Strona5 z 27

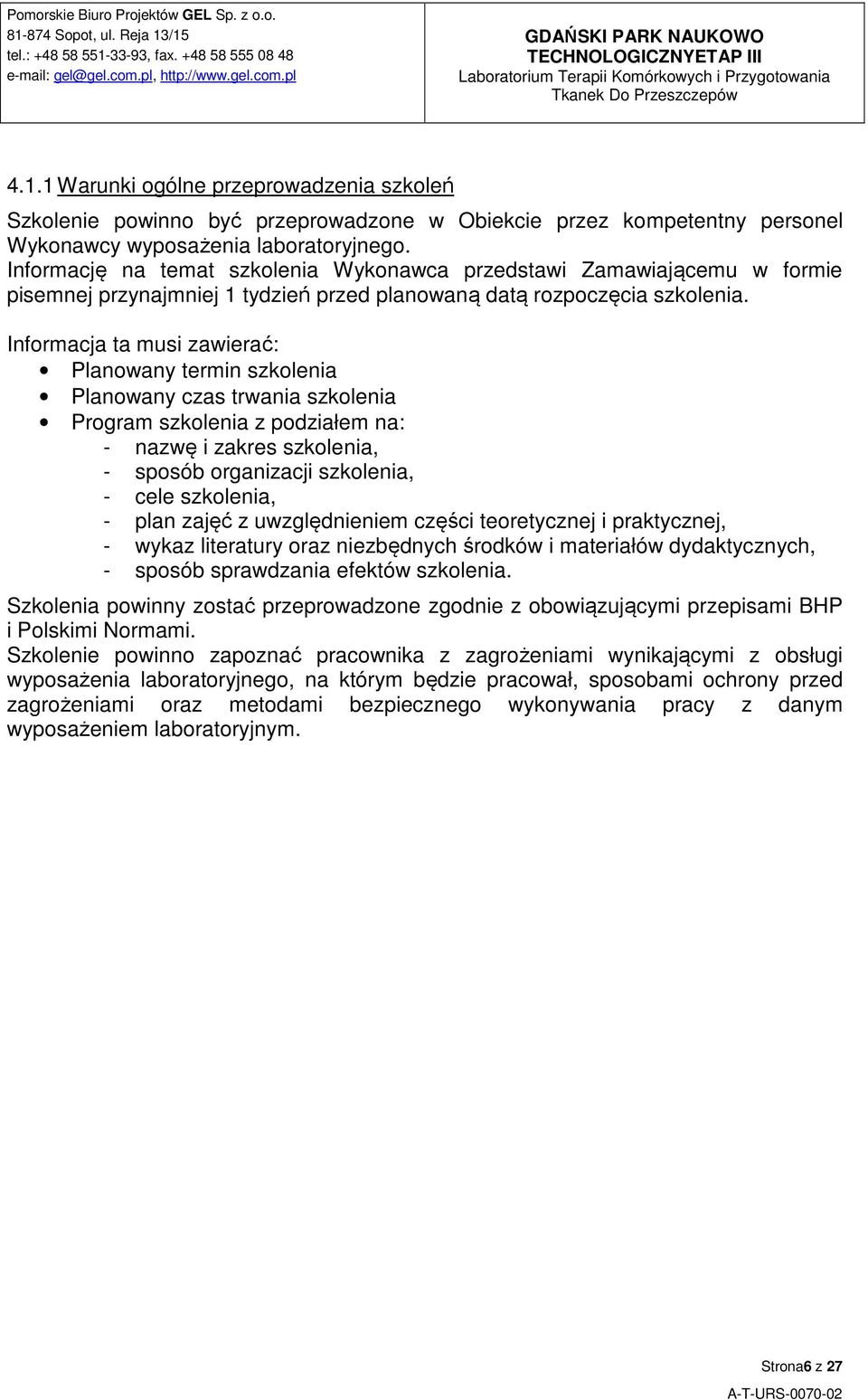

6 4.1.1 Warunki ogólne przeprowadzenia szkoleń Szkolenie powinno być przeprowadzone w Obiekcie przez kompetentny personel Wykonawcy laboratoryjnego. Informację na temat szkolenia Wykonawca przedstawi Zamawiającemu w formie pisemnej przynajmniej 1 tydzień przed planowaną datą rozpoczęcia szkolenia. Informacja ta musi zawierać: Planowany termin szkolenia Planowany czas trwania szkolenia Program szkolenia z podziałem na: - nazwę i zakres szkolenia, - sposób organizacji szkolenia, - cele szkolenia, - plan zajęć z uwzględnieniem części teoretycznej i praktycznej, - wykaz literatury oraz niezbędnych środków i materiałów dydaktycznych, - sposób sprawdzania efektów szkolenia. Szkolenia powinny zostać przeprowadzone zgodnie z obowiązującymi przepisami BHP i Polskimi Normami. Szkolenie powinno zapoznać pracownika z zagrożeniami wynikającymi z obsługi laboratoryjnego, na którym będzie pracował, sposobami ochrony przed zagrożeniami oraz metodami bezpiecznego wykonywania pracy z danym wyposażeniem laboratoryjnym. Strona6 z 27

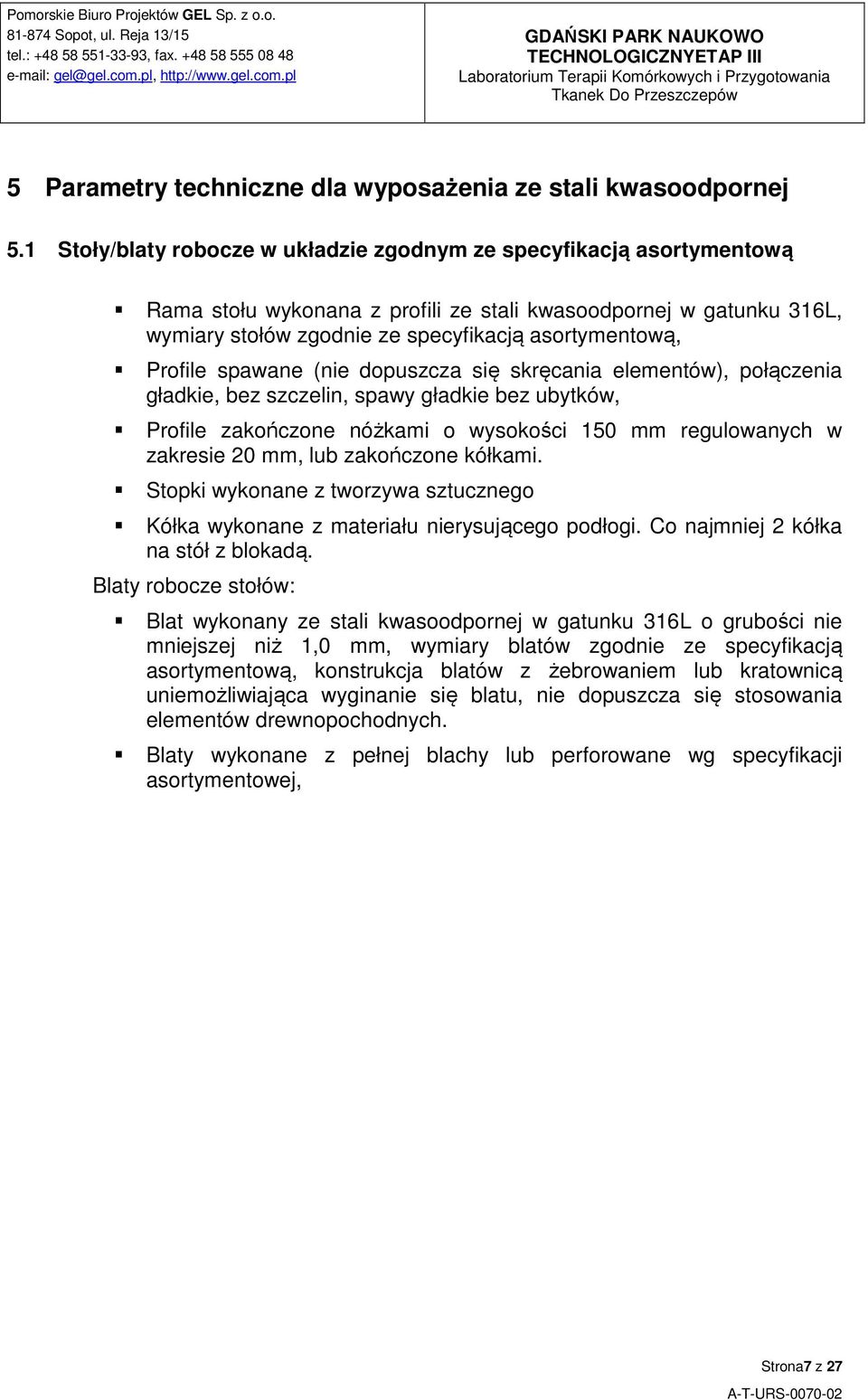

7 5 Parametry techniczne dla ze stali kwasoodpornej 5.1 Stoły/blaty robocze w układzie zgodnym ze specyfikacją asortymentową Rama stołu wykonana z profili ze stali kwasoodpornej w gatunku 316L, wymiary stołów zgodnie ze specyfikacją asortymentową, Profile spawane (nie dopuszcza się skręcania elementów), połączenia gładkie, bez szczelin, spawy gładkie bez ubytków, Profile zakończone nóżkami o wysokości 150 mm regulowanych w zakresie 20 mm, lub zakończone kółkami. Stopki wykonane z tworzywa sztucznego Kółka wykonane z materiału nierysującego podłogi. Co najmniej 2 kółka na stół z blokadą. Blaty robocze stołów: Blat wykonany ze stali kwasoodpornej w gatunku 316L o grubości nie mniejszej niż 1,0 mm, wymiary blatów zgodnie ze specyfikacją asortymentową, konstrukcja blatów z żebrowaniem lub kratownicą uniemożliwiająca wyginanie się blatu, nie dopuszcza się stosowania elementów drewnopochodnych. Blaty wykonane z pełnej blachy lub perforowane wg specyfikacji asortymentowej, Strona7 z 27

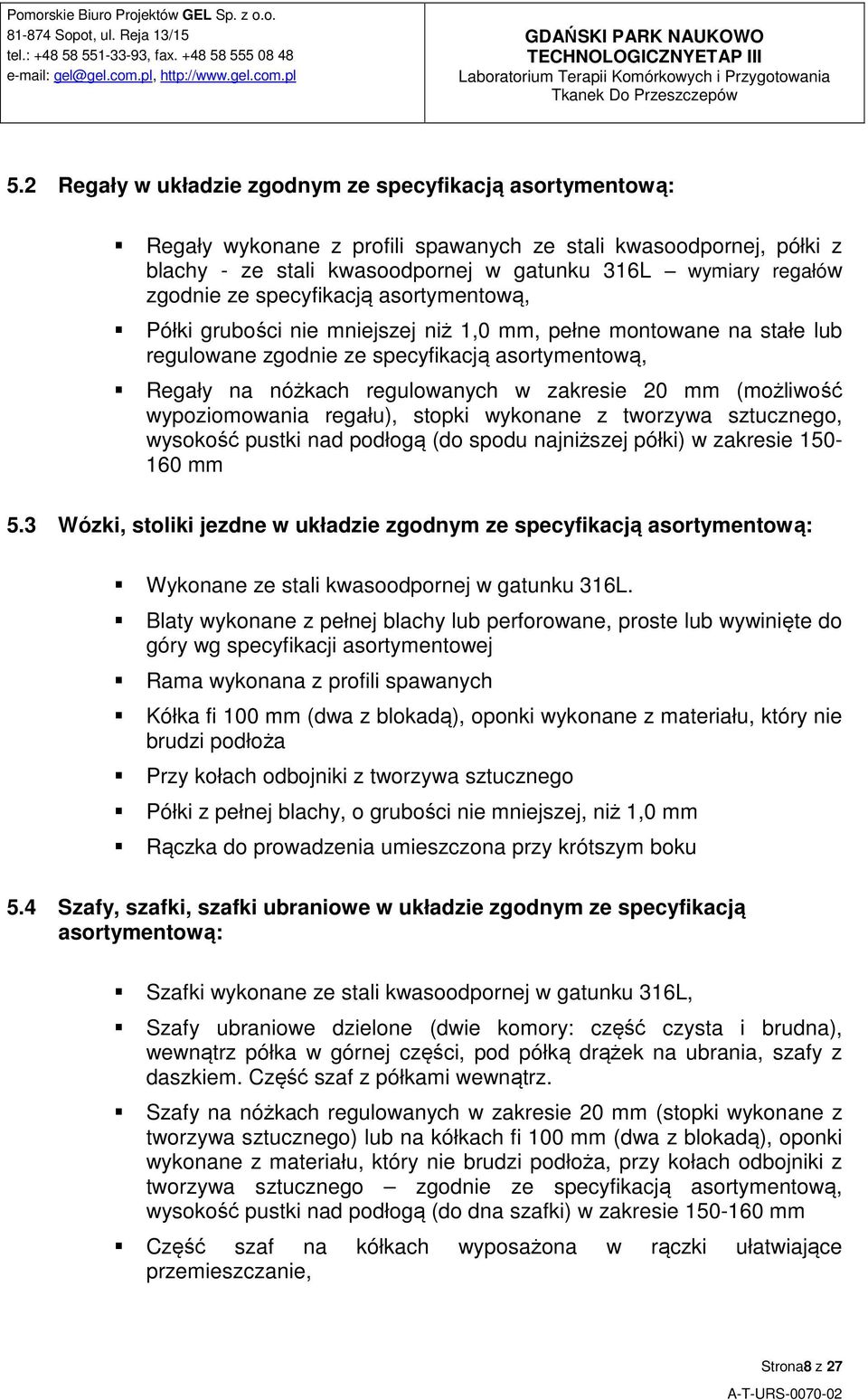

8 5.2 Regały w układzie zgodnym ze specyfikacją asortymentową: Regały wykonane z profili spawanych ze stali kwasoodpornej, półki z blachy - ze stali kwasoodpornej w gatunku 316L wymiary regałów zgodnie ze specyfikacją asortymentową, Półki grubości nie mniejszej niż 1,0 mm, pełne montowane na stałe lub regulowane zgodnie ze specyfikacją asortymentową, Regały na nóżkach regulowanych w zakresie 20 mm (możliwość wypoziomowania regału), stopki wykonane z tworzywa sztucznego, wysokość pustki nad podłogą (do spodu najniższej półki) w zakresie mm 5.3 Wózki, stoliki jezdne w układzie zgodnym ze specyfikacją asortymentową: Wykonane ze stali kwasoodpornej w gatunku 316L. Blaty wykonane z pełnej blachy lub perforowane, proste lub wywinięte do góry wg specyfikacji asortymentowej Rama wykonana z profili spawanych Kółka fi 100 mm (dwa z blokadą), oponki wykonane z materiału, który nie brudzi podłoża Przy kołach odbojniki z tworzywa sztucznego Półki z pełnej blachy, o grubości nie mniejszej, niż 1,0 mm Rączka do prowadzenia umieszczona przy krótszym boku 5.4 Szafy, szafki, szafki ubraniowe w układzie zgodnym ze specyfikacją asortymentową: Szafki wykonane ze stali kwasoodpornej w gatunku 316L, Szafy ubraniowe dzielone (dwie komory: część czysta i brudna), wewnątrz półka w górnej części, pod półką drążek na ubrania, szafy z daszkiem. Część szaf z półkami wewnątrz. Szafy na nóżkach regulowanych w zakresie 20 mm (stopki wykonane z tworzywa sztucznego) lub na kółkach fi 100 mm (dwa z blokadą), oponki wykonane z materiału, który nie brudzi podłoża, przy kołach odbojniki z tworzywa sztucznego zgodnie ze specyfikacją asortymentową, wysokość pustki nad podłogą (do dna szafki) w zakresie mm Część szaf na kółkach wyposażona w rączki ułatwiające przemieszczanie, Strona8 z 27

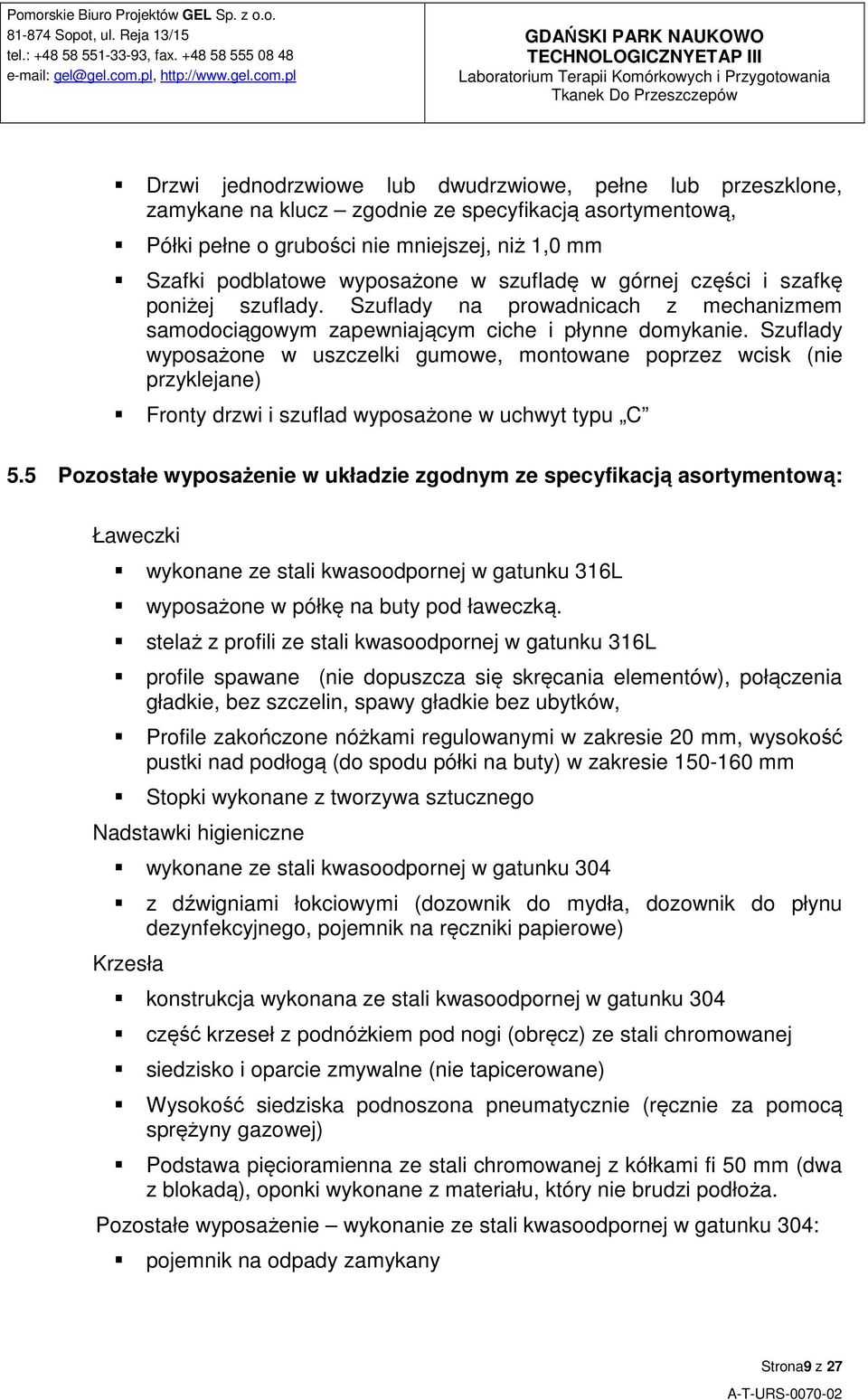

9 Drzwi jednodrzwiowe lub dwudrzwiowe, pełne lub przeszklone, zamykane na klucz zgodnie ze specyfikacją asortymentową, Półki pełne o grubości nie mniejszej, niż 1,0 mm Szafki podblatowe wyposażone w szufladę w górnej części i szafkę poniżej szuflady. Szuflady na prowadnicach z mechanizmem samodociągowym zapewniającym ciche i płynne domykanie. Szuflady wyposażone w uszczelki gumowe, montowane poprzez wcisk (nie przyklejane) Fronty drzwi i szuflad wyposażone w uchwyt typu C 5.5 Pozostałe wyposażenie w układzie zgodnym ze specyfikacją asortymentową: Ławeczki wykonane ze stali kwasoodpornej w gatunku 316L wyposażone w półkę na buty pod ławeczką. stelaż z profili ze stali kwasoodpornej w gatunku 316L profile spawane (nie dopuszcza się skręcania elementów), połączenia gładkie, bez szczelin, spawy gładkie bez ubytków, Profile zakończone nóżkami regulowanymi w zakresie 20 mm, wysokość pustki nad podłogą (do spodu półki na buty) w zakresie mm Stopki wykonane z tworzywa sztucznego Nadstawki higieniczne wykonane ze stali kwasoodpornej w gatunku 304 Krzesła z dźwigniami łokciowymi (dozownik do mydła, dozownik do płynu dezynfekcyjnego, pojemnik na ręczniki papierowe) konstrukcja wykonana ze stali kwasoodpornej w gatunku 304 część krzeseł z podnóżkiem pod nogi (obręcz) ze stali chromowanej siedzisko i oparcie zmywalne (nie tapicerowane) Wysokość siedziska podnoszona pneumatycznie (ręcznie za pomocą sprężyny gazowej) Podstawa pięcioramienna ze stali chromowanej z kółkami fi 50 mm (dwa z blokadą), oponki wykonane z materiału, który nie brudzi podłoża. Pozostałe wyposażenie wykonanie ze stali kwasoodpornej w gatunku 304: pojemnik na odpady zamykany Strona9 z 27

10 6 Parametry techniczne dla mebli laboratoryjnych w pom. LK 1.27, LK Moduły serwisowe dla mebli laboratoryjnych Kanały serwisowe Kanały serwisowe służą do prowadzenia instalacji i montażu zaworów wody, gniazdek w modułach / panelach montowanych na zacisk; winny posiadać wbudowaną półkę na odczynniki o głębokości min. 150 mm. Kanały serwisowe mogą być poziome lub/i pionowe. Dopuszcza się także prowadzenie instalacji wody pod blatami stołów. Zapewnione zabezpieczenie kanałów przed zachlapaniem zgodnie z IP 44. Kanał serwisowy musi być wykonany ze stali pokrytej proszkowo farbą poliestrowo epoksydową lub epoksydową. Panele serwisowe pokryte proszkowo farbą poliestrowo epoksydową lub epoksydową. Instalacja zaworów i gniazdek w panelach w sposób zapewniający instalację beznarzędziową na zacisk (umożliwiającą montaż i demontaż elementów w każdej chwili). Kanały montowane poziomo powinny być zaprojektowane w sposób zapewniający powierzchnie składowe na górnej płaszczyźnie kanału. Kanały serwisowe powinny być zaprojektowane zgodnie z powyższym opisem (po jednej stronie w stołach przyściennych, po dwóch stronach przy stołach wyspowych podwójnych). Wyposażenie zostało opisane w poszczególnych pozycjach specyfikacji asortymentowej. System instalacji musi być higieniczny Nadstawki serwisowe Wysokość całkowita stołu z nadstawką: mm. Konstrukcja nośna nadstawek powinna być wykonana ze stali galwanizowanej pokrytej farbą proszkową na powierzchniach odsłoniętych. Filar nadstawki wykonany z galwanizowanej stali o grub. min. 2,0 mm, wykonany w dwóch częściach, w celu umożliwienia przyszłej modernizacji. Obie części połączone w sposób stabilny z możliwością późniejszego rozdzielenia części. Rozprowadzenie mediów pod blatem w sposób uporządkowany, linie zasilające powinny być zainstalowane do kratownicy. Nadstawki wyposażone w system poziomowania (w przypadku zastosowania nadstawek stawianych na podłodze). Część dolna nadstawek serwisowych wyposażona w demontowany panel frontowy zasłaniający konstrukcję nośną stołu. Powyżej blatu, panele serwisowe (ochrona przed zachlapaniem kanału serwisowego), kanały serwisowe, ochrona przed zachlapaniem powyżej kanału serwisowego, półki. Strona10 z 27

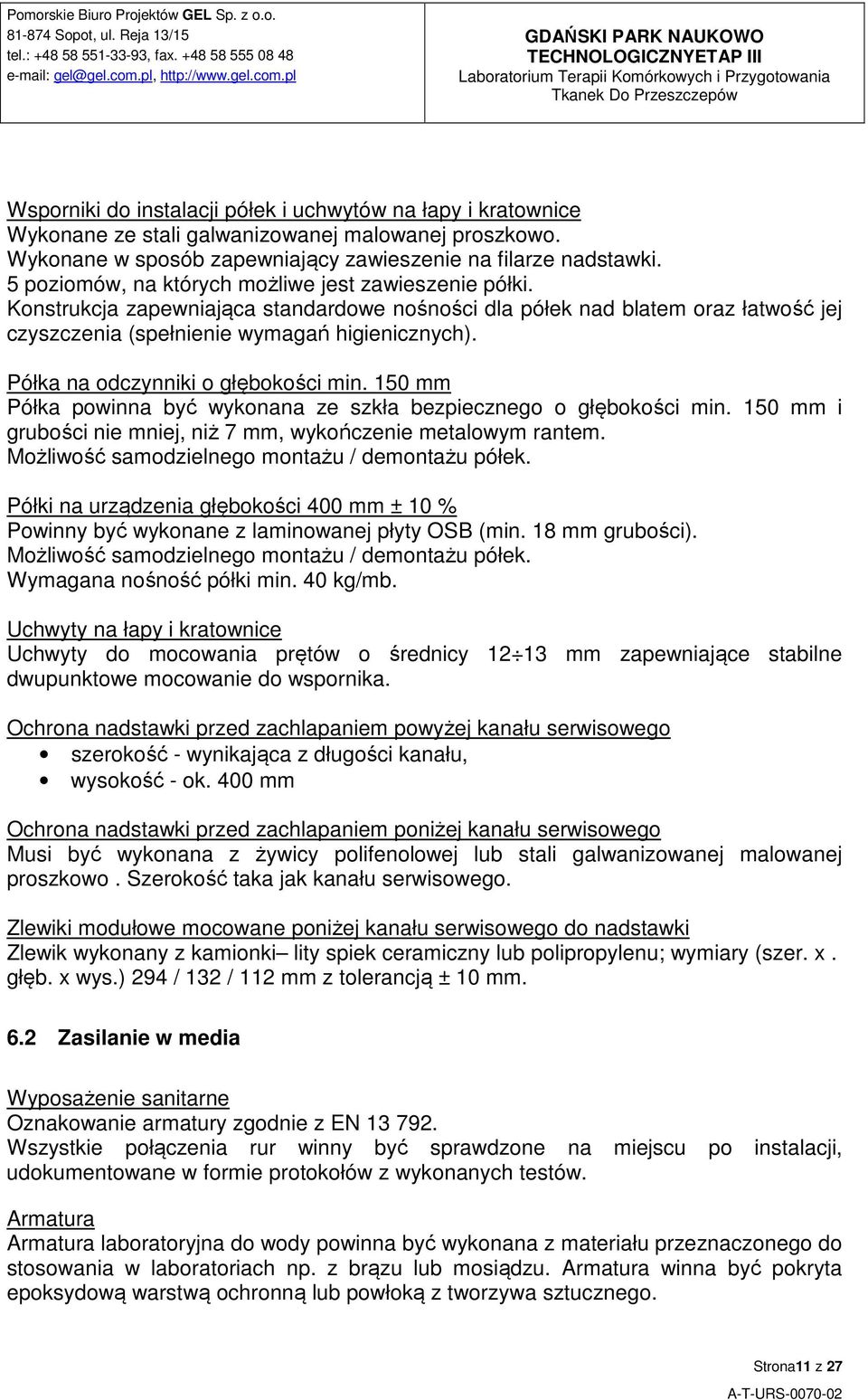

11 Wsporniki do instalacji półek i uchwytów na łapy i kratownice Wykonane ze stali galwanizowanej malowanej proszkowo. Wykonane w sposób zapewniający zawieszenie na filarze nadstawki. 5 poziomów, na których możliwe jest zawieszenie półki. Konstrukcja zapewniająca standardowe nośności dla półek nad blatem oraz łatwość jej czyszczenia (spełnienie wymagań higienicznych). Półka na odczynniki o głębokości min. 150 mm Półka powinna być wykonana ze szkła bezpiecznego o głębokości min. 150 mm i grubości nie mniej, niż 7 mm, wykończenie metalowym rantem. Możliwość samodzielnego montażu / demontażu półek. Półki na urządzenia głębokości 400 mm ± 10 % Powinny być wykonane z laminowanej płyty OSB (min. 18 mm grubości). Możliwość samodzielnego montażu / demontażu półek. Wymagana nośność półki min. 40 kg/mb. Uchwyty na łapy i kratownice Uchwyty do mocowania prętów o średnicy mm zapewniające stabilne dwupunktowe mocowanie do wspornika. Ochrona nadstawki przed zachlapaniem powyżej kanału serwisowego szerokość - wynikająca z długości kanału, wysokość - ok. 400 mm Ochrona nadstawki przed zachlapaniem poniżej kanału serwisowego Musi być wykonana z żywicy polifenolowej lub stali galwanizowanej malowanej proszkowo. Szerokość taka jak kanału serwisowego. Zlewiki modułowe mocowane poniżej kanału serwisowego do nadstawki Zlewik wykonany z kamionki lity spiek ceramiczny lub polipropylenu; wymiary (szer. x. głęb. x wys.) 294 / 132 / 112 mm z tolerancją ± 10 mm. 6.2 Zasilanie w media Wyposażenie sanitarne Oznakowanie armatury zgodnie z EN Wszystkie połączenia rur winny być sprawdzone na miejscu po instalacji, udokumentowane w formie protokołów z wykonanych testów. Armatura Armatura laboratoryjna do wody powinna być wykonana z materiału przeznaczonego do stosowania w laboratoriach np. z brązu lub mosiądzu. Armatura winna być pokryta epoksydową warstwą ochronną lub powłoką z tworzywa sztucznego. Strona11 z 27

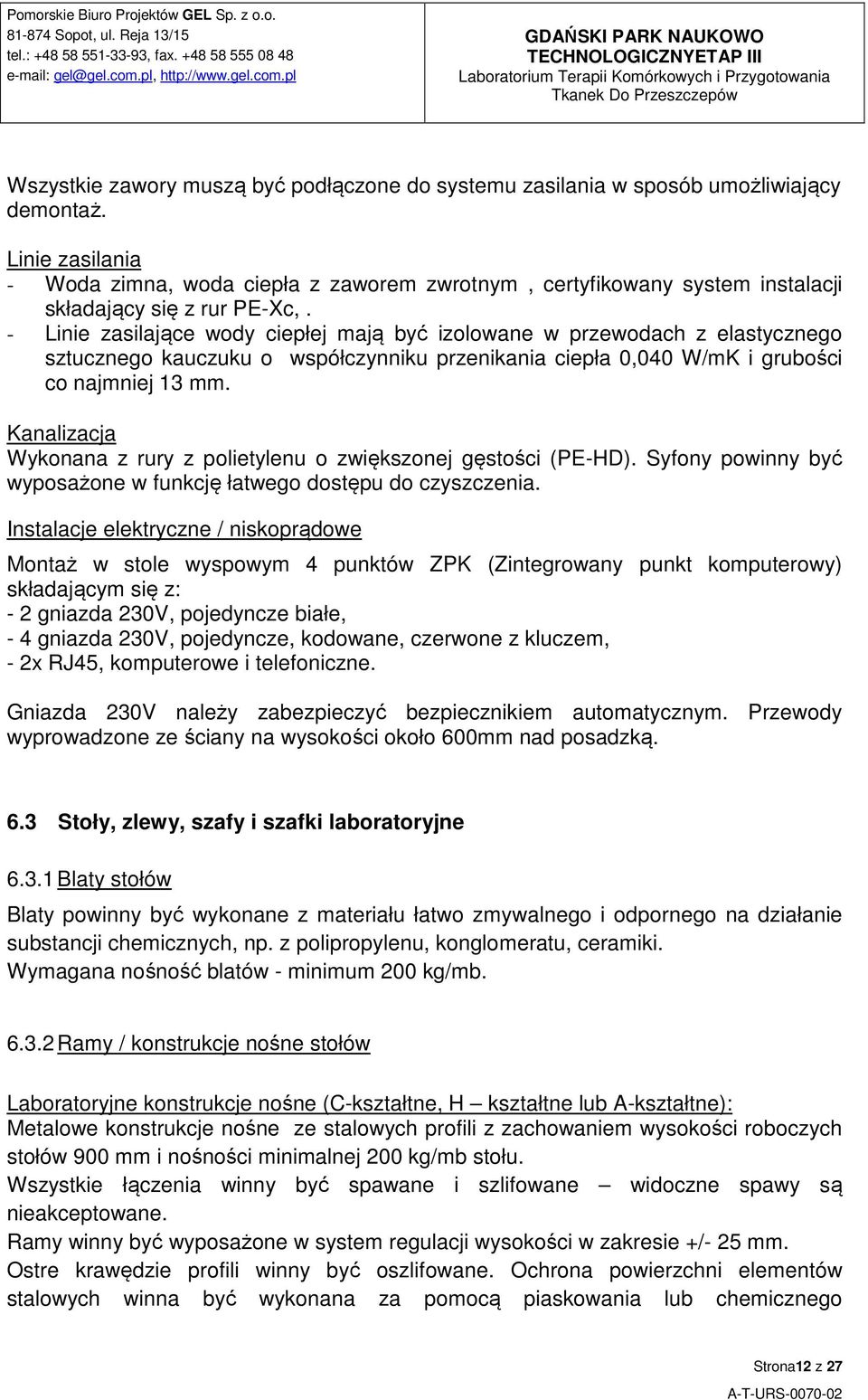

12 Wszystkie zawory muszą być podłączone do systemu zasilania w sposób umożliwiający demontaż. Linie zasilania - Woda zimna, woda ciepła z zaworem zwrotnym, certyfikowany system instalacji składający się z rur PE-Xc,. - Linie zasilające wody ciepłej mają być izolowane w przewodach z elastycznego sztucznego kauczuku o współczynniku przenikania ciepła 0,040 W/mK i grubości co najmniej 13 mm. Kanalizacja Wykonana z rury z polietylenu o zwiększonej gęstości (PE-HD). Syfony powinny być wyposażone w funkcję łatwego dostępu do czyszczenia. Instalacje elektryczne / niskoprądowe Montaż w stole wyspowym 4 punktów ZPK (Zintegrowany punkt komputerowy) składającym się z: - 2 gniazda 230V, pojedyncze białe, - 4 gniazda 230V, pojedyncze, kodowane, czerwone z kluczem, - 2x RJ45, komputerowe i telefoniczne. Gniazda 230V należy zabezpieczyć bezpiecznikiem automatycznym. Przewody wyprowadzone ze ściany na wysokości około 600mm nad posadzką. 6.3 Stoły, zlewy, szafy i szafki laboratoryjne Blaty stołów Blaty powinny być wykonane z materiału łatwo zmywalnego i odpornego na działanie substancji chemicznych, np. z polipropylenu, konglomeratu, ceramiki. Wymagana nośność blatów - minimum 200 kg/mb Ramy / konstrukcje nośne stołów Laboratoryjne konstrukcje nośne (C-kształtne, H kształtne lub A-kształtne): Metalowe konstrukcje nośne ze stalowych profili z zachowaniem wysokości roboczych stołów 900 mm i nośności minimalnej 200 kg/mb stołu. Wszystkie łączenia winny być spawane i szlifowane widoczne spawy są nieakceptowane. Ramy winny być wyposażone w system regulacji wysokości w zakresie +/- 25 mm. Ostre krawędzie profili winny być oszlifowane. Ochrona powierzchni elementów stalowych winna być wykonana za pomocą piaskowania lub chemicznego Strona12 z 27

13 odtłuszczania. Konstrukcje nośne winny być proszkowo pokrywane farbą epoksydową lub poliestrowo-epoksydową na wszystkich widocznych powierzchniach Zlewy laboratoryjne Zlewy wykonane z kamionki - lity spiek ceramiczny lub polipropylenu. Blat roboczy i zlew tworzą jednolitą całość. Zlewy są wyposażone w rurę przelewową. Zlewy powinny posiadać tzw. podwyższone obrzeża Szafy / Półki Wykonanie / materiał Korpus wykonany z 2 ścian bocznych, półki dolnej, półki górnej i półek środkowych z regulowaną wysokością. Elementy korpusu wykonane z płyty prasowanej dwustronnie laminowanej żywicą melaminową, grubość nie mniej, niż 18 mm. Tylni panel powinien być podnoszony, wykonany z prasowanej płyty pokrytej dwustronnie żywicą melaminową z warstwą plastiku, grubość nie mniej, niż 10 mm. Wysokość pustki nad podłogą (do spodu półki dolnej) ok.150 mm. Nośność półki min. 50 kg/mb. Półki oraz wsporniki półki muszą być zamontowane w sposób zapobiegający ich wysuwaniu. Panel frontowy stanowią przeszklone drzwi z zastosowaniem szkła o grubości co najmniej 5 mm. Brzegi / uchwyty: Wszystkie krawędzie (włączając półki) są wykończone materiałem zabezpieczającym przed wilgocią, środkami chemicznymi i uderzeniem (np. typu PP, PE lub ABS). Frontowe krawędzie korpusu i półek powinny być zaokrąglone lub fazowane. Na wewnętrznej powierzchni ścian bocznych wiercone otwory do montażu wsporników do półek odległość między otworami ok. 30mm. Zawiasy umożliwiające otwarcie drzwi pod kątem 270. Drzwi szafy powinny posiadać minimum trzy zawiasy Szafki podblatowe: Typy Występują szafki z półkami i szafki z szufladami. Wszystkie szafki są mobilne, wyposażone w 4 kółka; dwa z kółek są stałe, a dwa obrotowe z blokadą. Nośność kółka, co najmniej 70 kg. Górna płaszczyzna zaprojektowana jako powierzchnia magazynowa lub do pracy. Pustka nad podłogą (do spodu półki dolnej) o wys. ok. 150mm. Szafki wyposażone w uchwyty metalowe lub gałki zabezpieczone przed wykręcaniem zależnie od opisu pozycji. Każde drzwi i szuflada powinny być wyposażone w co najmniej jeden uchwyt. Szafki powinny być wyposażone w uchwyt na etykiety. Wykonanie / materiał Korpus wykonany z 2 ścian bocznych, podstawy półki dolnej, półki górnej oraz dla szafek z półkami - półek z regulowaną wysokością. Strona13 z 27

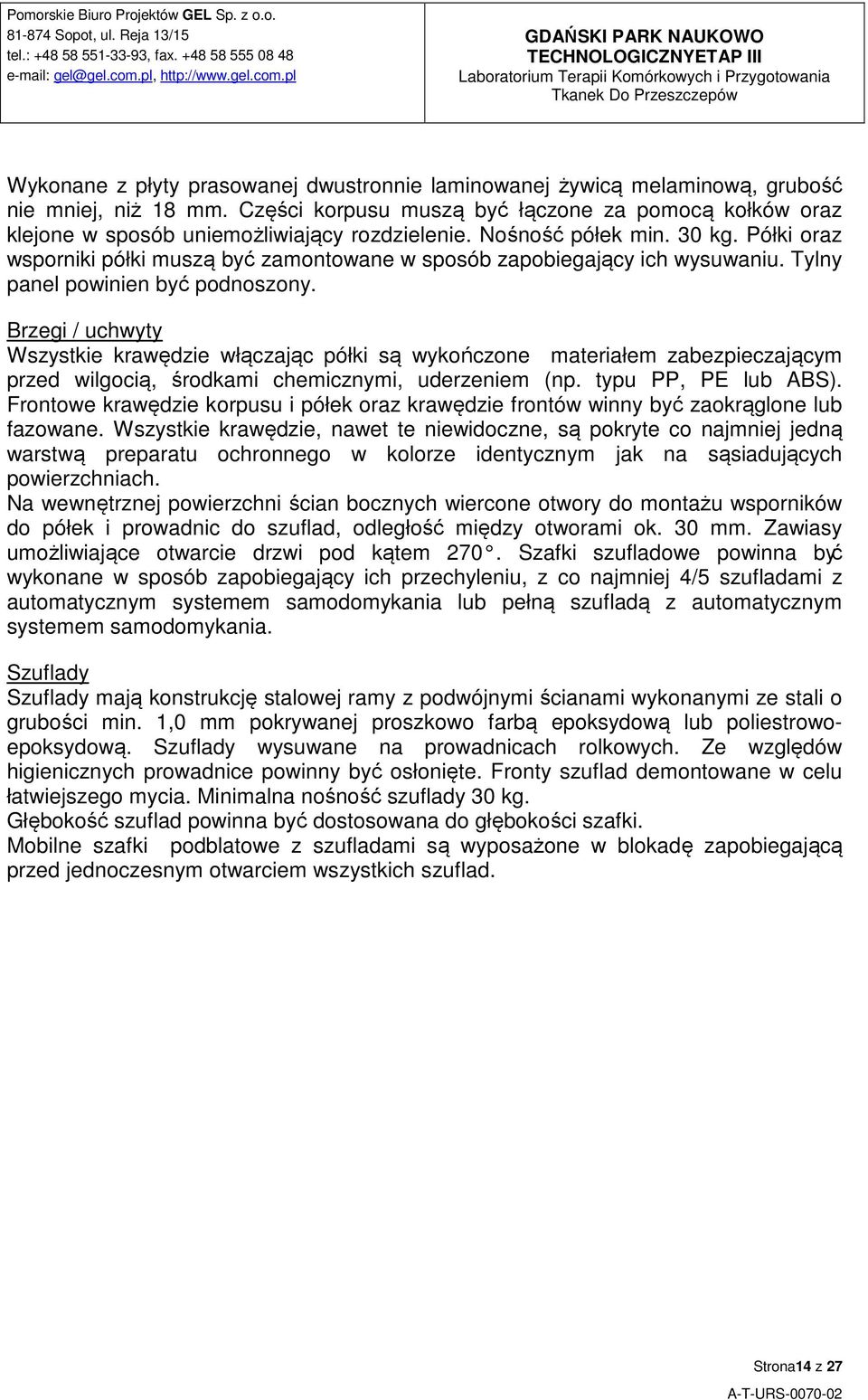

14 Wykonane z płyty prasowanej dwustronnie laminowanej żywicą melaminową, grubość nie mniej, niż 18 mm. Części korpusu muszą być łączone za pomocą kołków oraz klejone w sposób uniemożliwiający rozdzielenie. Nośność półek min. 30 kg. Półki oraz wsporniki półki muszą być zamontowane w sposób zapobiegający ich wysuwaniu. Tylny panel powinien być podnoszony. Brzegi / uchwyty Wszystkie krawędzie włączając półki są wykończone materiałem zabezpieczającym przed wilgocią, środkami chemicznymi, uderzeniem (np. typu PP, PE lub ABS). Frontowe krawędzie korpusu i półek oraz krawędzie frontów winny być zaokrąglone lub fazowane. Wszystkie krawędzie, nawet te niewidoczne, są pokryte co najmniej jedną warstwą preparatu ochronnego w kolorze identycznym jak na sąsiadujących powierzchniach. Na wewnętrznej powierzchni ścian bocznych wiercone otwory do montażu wsporników do półek i prowadnic do szuflad, odległość między otworami ok. 30 mm. Zawiasy umożliwiające otwarcie drzwi pod kątem 270. Szafki szufladowe powinna być wykonane w sposób zapobiegający ich przechyleniu, z co najmniej 4/5 szufladami z automatycznym systemem samodomykania lub pełną szufladą z automatycznym systemem samodomykania. Szuflady Szuflady mają konstrukcję stalowej ramy z podwójnymi ścianami wykonanymi ze stali o grubości min. 1,0 mm pokrywanej proszkowo farbą epoksydową lub poliestrowoepoksydową. Szuflady wysuwane na prowadnicach rolkowych. Ze względów higienicznych prowadnice powinny być osłonięte. Fronty szuflad demontowane w celu łatwiejszego mycia. Minimalna nośność szuflady 30 kg. Głębokość szuflad powinna być dostosowana do głębokości szafki. Mobilne szafki podblatowe z szufladami są wyposażone w blokadę zapobiegającą przed jednoczesnym otwarciem wszystkich szuflad. Strona14 z 27

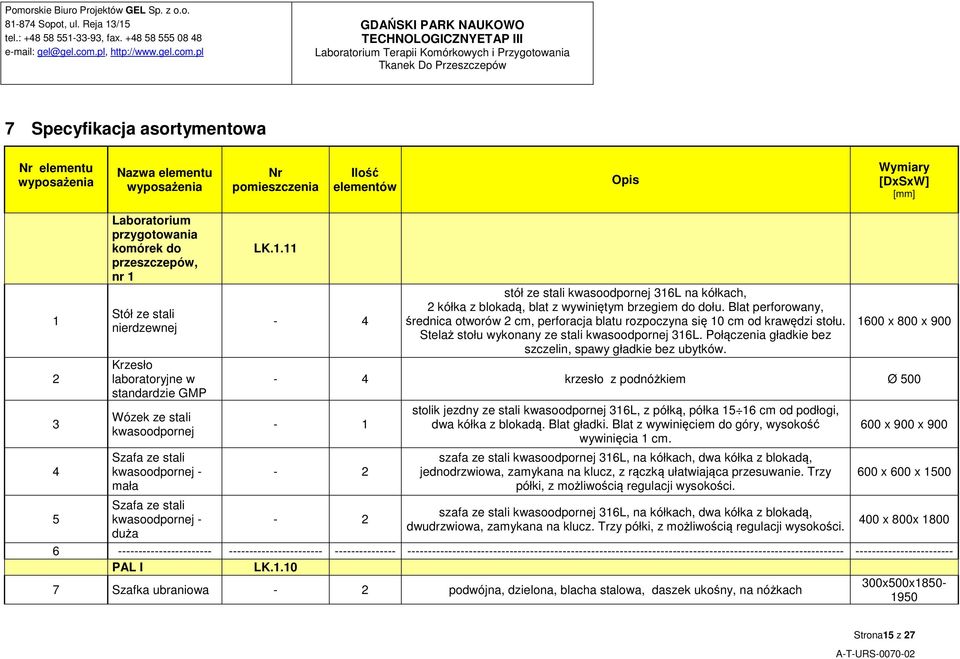

15 7 Specyfikacja asortymentowa Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] Laboratorium przygotowania komórek do przeszczepów, nr 1 Stół ze stali nierdzewnej Krzesło laboratoryjne w standardzie GMP Wózek ze stali kwasoodpornej Szafa ze stali kwasoodpornej - mała Szafa ze stali kwasoodpornej - duża LK stół ze stali kwasoodpornej 316L na kółkach, 2 kółka z blokadą, blat z wywiniętym brzegiem do dołu. Blat perforowany, średnica otworów 2 cm, perforacja blatu rozpoczyna się 10 cm od krawędzi stołu. Stelaż stołu wykonany ze stali kwasoodpornej 316L. Połączenia gładkie bez szczelin, spawy gładkie bez ubytków x 800 x krzesło z podnóżkiem Ø stolik jezdny ze stali kwasoodpornej 316L, z półką, półka cm od podłogi, dwa kółka z blokadą. Blat gładki. Blat z wywinięciem do góry, wysokość wywinięcia 1 cm. szafa ze stali kwasoodpornej 316L, na kółkach, dwa kółka z blokadą, jednodrzwiowa, zamykana na klucz, z rączką ułatwiająca przesuwanie. Trzy półki, z możliwością regulacji wysokości. szafa ze stali kwasoodpornej 316L, na kółkach, dwa kółka z blokadą, dwudrzwiowa, zamykana na klucz. Trzy półki, z możliwością regulacji wysokości. 600 x 900 x x 600 x x 800x PAL I LK Szafka ubraniowa - 2 podwójna, dzielona, blacha stalowa, daszek ukośny, na nóżkach 300x500x Strona15 z 27

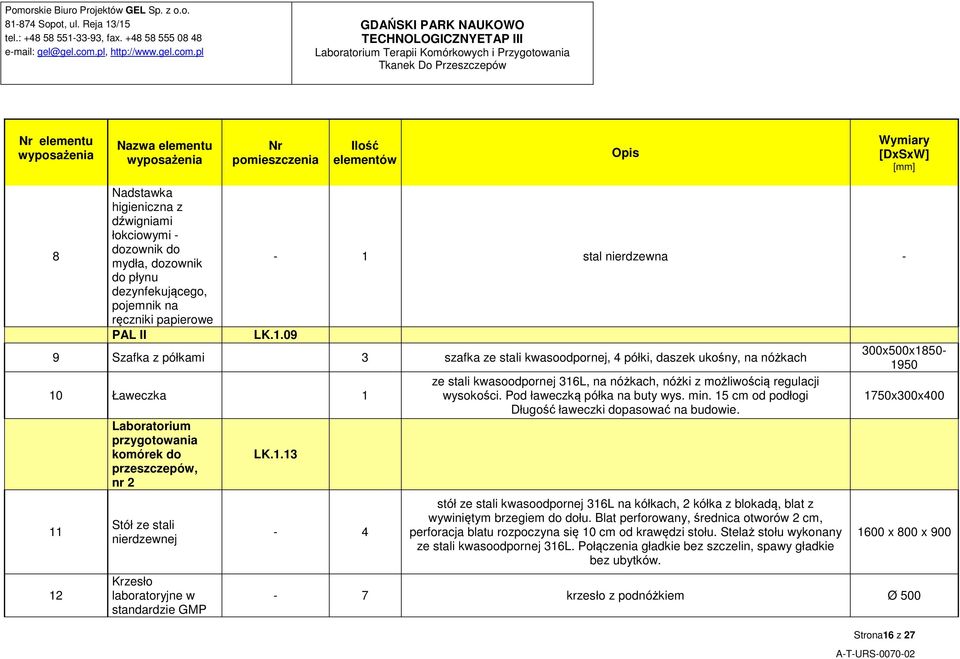

16 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] 8 Nadstawka higieniczna z dźwigniami łokciowymi - dozownik do mydła, dozownik - 1 stal nierdzewna - do płynu dezynfekującego, pojemnik na ręczniki papierowe PAL II LK Szafka z półkami 3 szafka ze stali kwasoodpornej, 4 półki, daszek ukośny, na nóżkach 300x500x Ławeczka 1 ze stali kwasoodpornej 316L, na nóżkach, nóżki z możliwością regulacji wysokości. Pod ławeczką półka na buty wys. min. 15 cm od podłogi 1750x300x400 Długość ławeczki dopasować na budowie. Laboratorium przygotowania komórek do LK.1.13 przeszczepów, nr Stół ze stali nierdzewnej Krzesło laboratoryjne w standardzie GMP - 4 stół ze stali kwasoodpornej 316L na kółkach, 2 kółka z blokadą, blat z wywiniętym brzegiem do dołu. Blat perforowany, średnica otworów 2 cm, perforacja blatu rozpoczyna się 10 cm od krawędzi stołu. Stelaż stołu wykonany ze stali kwasoodpornej 316L. Połączenia gładkie bez szczelin, spawy gładkie bez ubytków x 800 x krzesło z podnóżkiem Ø 500 Strona16 z 27

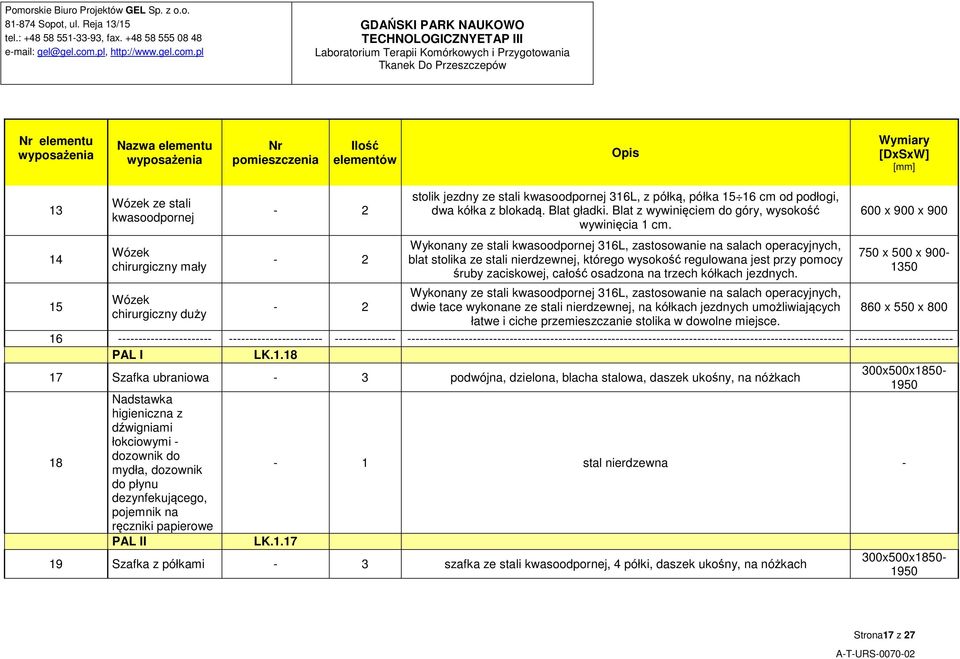

17 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] Wózek ze stali kwasoodpornej Wózek chirurgiczny mały Wózek chirurgiczny duży stolik jezdny ze stali kwasoodpornej 316L, z półką, półka cm od podłogi, dwa kółka z blokadą. Blat gładki. Blat z wywinięciem do góry, wysokość wywinięcia 1 cm. Wykonany ze stali kwasoodpornej 316L, zastosowanie na salach operacyjnych, blat stolika ze stali nierdzewnej, którego wysokość regulowana jest przy pomocy śruby zaciskowej, całość osadzona na trzech kółkach jezdnych. Wykonany ze stali kwasoodpornej 316L, zastosowanie na salach operacyjnych, dwie tace wykonane ze stali nierdzewnej, na kółkach jezdnych umożliwiających łatwe i ciche przemieszczanie stolika w dowolne miejsce. 600 x 900 x x 500 x x 550 x PAL I LK Szafka ubraniowa - 3 podwójna, dzielona, blacha stalowa, daszek ukośny, na nóżkach 300x500x Nadstawka higieniczna z dźwigniami łokciowymi - dozownik do mydła, dozownik - 1 stal nierdzewna - do płynu dezynfekującego, pojemnik na ręczniki papierowe PAL II LK Szafka z półkami - 3 szafka ze stali kwasoodpornej, 4 półki, daszek ukośny, na nóżkach 300x500x Strona17 z 27

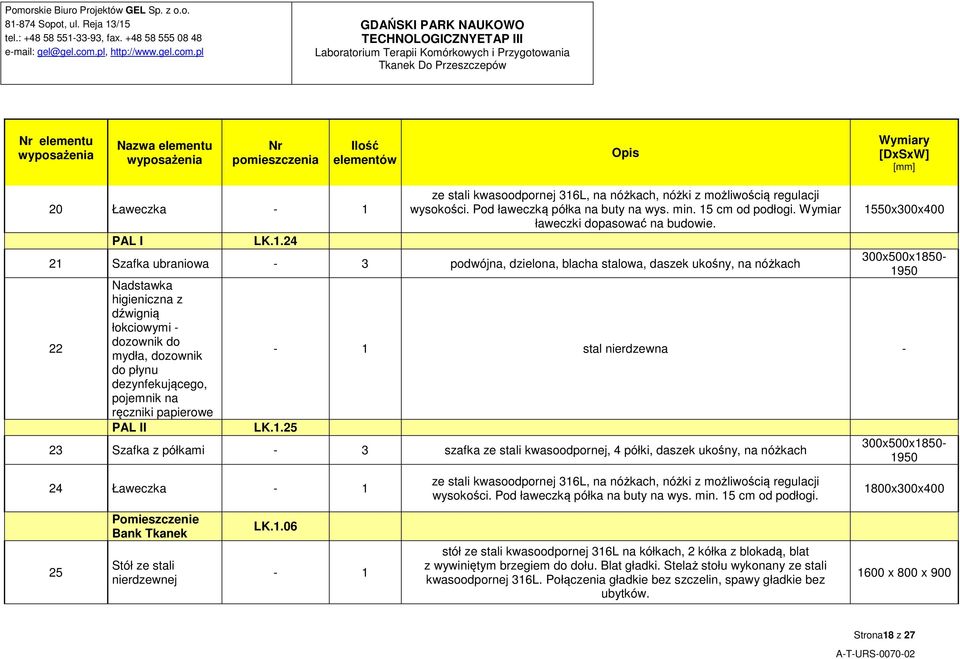

18 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] 20 Ławeczka - 1 PAL I LK.1.24 ze stali kwasoodpornej 316L, na nóżkach, nóżki z możliwością regulacji wysokości. Pod ławeczką półka na buty na wys. min. 15 cm od podłogi. Wymiar ławeczki dopasować na budowie. 21 Szafka ubraniowa - 3 podwójna, dzielona, blacha stalowa, daszek ukośny, na nóżkach 22 Nadstawka higieniczna z dźwignią łokciowymi - dozownik do mydła, dozownik do płynu dezynfekującego, pojemnik na ręczniki papierowe PAL II LK x300x x500x stal nierdzewna - 23 Szafka z półkami - 3 szafka ze stali kwasoodpornej, 4 półki, daszek ukośny, na nóżkach 300x500x Ławeczka - 1 ze stali kwasoodpornej 316L, na nóżkach, nóżki z możliwością regulacji wysokości. Pod ławeczką półka na buty na wys. min. 15 cm od podłogi. 1800x300x Pomieszczenie Bank Tkanek Stół ze stali nierdzewnej LK stół ze stali kwasoodpornej 316L na kółkach, 2 kółka z blokadą, blat z wywiniętym brzegiem do dołu. Blat gładki. Stelaż stołu wykonany ze stali kwasoodpornej 316L. Połączenia gładkie bez szczelin, spawy gładkie bez ubytków x 800 x 900 Strona18 z 27

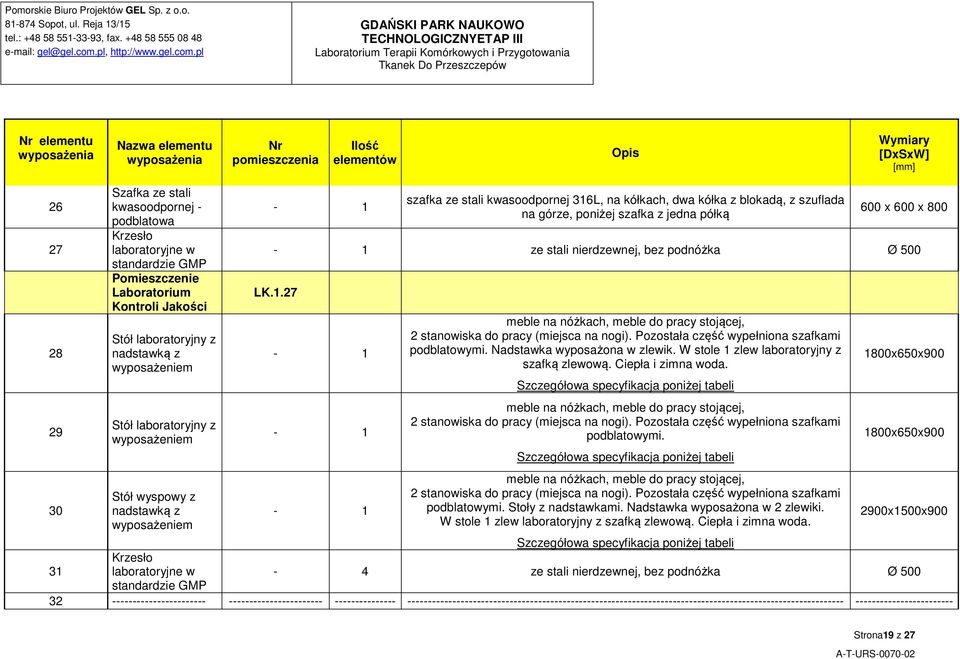

19 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] Szafka ze stali kwasoodpornej - podblatowa Krzesło laboratoryjne w standardzie GMP Pomieszczenie Laboratorium Kontroli Jakości Stół laboratoryjny z nadstawką z wyposażeniem Stół laboratoryjny z wyposażeniem Stół wyspowy z nadstawką z wyposażeniem - 1 szafka ze stali kwasoodpornej 316L, na kółkach, dwa kółka z blokadą, z szuflada na górze, poniżej szafka z jedna półką 600 x 600 x ze stali nierdzewnej, bez podnóżka Ø 500 LK meble na nóżkach, meble do pracy stojącej, 2 stanowiska do pracy (miejsca na nogi). Pozostała część wypełniona szafkami podblatowymi. Nadstawka wyposażona w zlewik. W stole 1 zlew laboratoryjny z szafką zlewową. Ciepła i zimna woda. Szczegółowa specyfikacja poniżej tabeli meble na nóżkach, meble do pracy stojącej, 2 stanowiska do pracy (miejsca na nogi). Pozostała część wypełniona szafkami podblatowymi. Szczegółowa specyfikacja poniżej tabeli meble na nóżkach, meble do pracy stojącej, 2 stanowiska do pracy (miejsca na nogi). Pozostała część wypełniona szafkami podblatowymi. Stoły z nadstawkami. Nadstawka wyposażona w 2 zlewiki. W stole 1 zlew laboratoryjny z szafką zlewową. Ciepła i zimna woda. 1800x650x x650x x1500x900 Szczegółowa specyfikacja poniżej tabeli Krzesło 31 laboratoryjne w - 4 ze stali nierdzewnej, bez podnóżka Ø 500 standardzie GMP Strona19 z 27

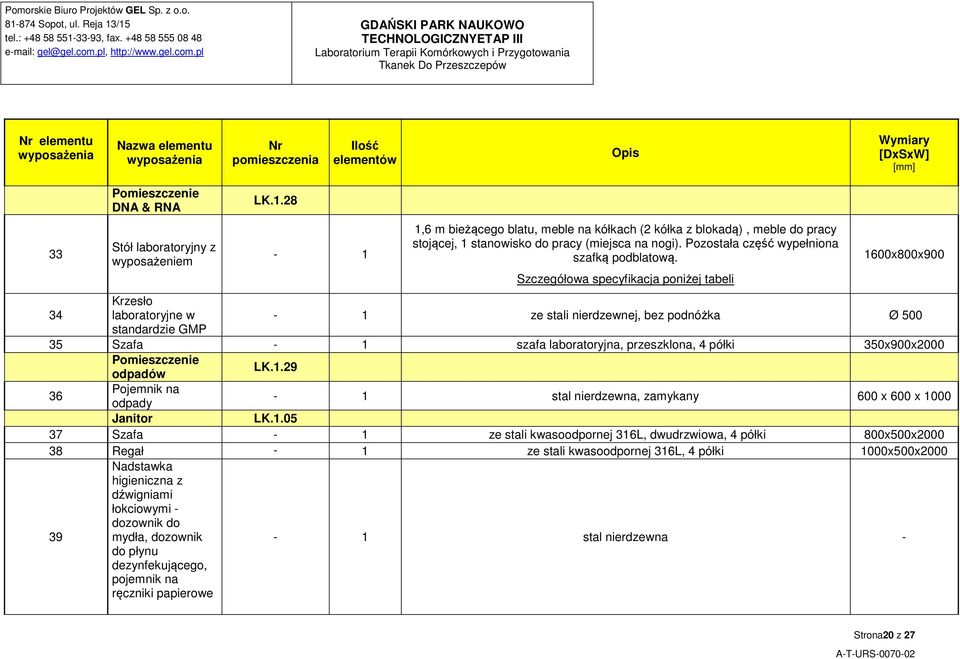

20 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] 33 Pomieszczenie DNA & RNA Stół laboratoryjny z wyposażeniem LK ,6 m bieżącego blatu, meble na kółkach (2 kółka z blokadą), meble do pracy stojącej, 1 stanowisko do pracy (miejsca na nogi). Pozostała część wypełniona szafką podblatową. Szczegółowa specyfikacja poniżej tabeli 1600x800x Krzesło laboratoryjne w - 1 ze stali nierdzewnej, bez podnóżka Ø 500 standardzie GMP 35 Szafa - 1 szafa laboratoryjna, przeszklona, 4 półki 350x900x2000 Pomieszczenie odpadów LK Pojemnik na odpady - 1 stal nierdzewna, zamykany 600 x 600 x 1000 Janitor LK Szafa - 1 ze stali kwasoodpornej 316L, dwudrzwiowa, 4 półki 800x500x Regał - 1 ze stali kwasoodpornej 316L, 4 półki 1000x500x Nadstawka higieniczna z dźwigniami łokciowymi - dozownik do mydła, dozownik do płynu dezynfekującego, pojemnik na ręczniki papierowe - 1 stal nierdzewna - Strona20 z 27

21 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] Myjnia LK Stół - 1 stół ze stali kwasoodpornej 316L na kółkach, 2 kółka z blokadą, blat z wywiniętym brzegiem do dołu. Blat gładki. Stelaż stołu wykonany ze stali kwasoodpornej 316L. Połączenia gładkie bez szczelin, spawy gładkie bez ubytków. 1200x600x Nadstawka higieniczna z dźwigniami łokciowymi - dozownik do mydła, dozownik - 1 stal nierdzewna - do płynu dezynfekującego, pojemnik na ręczniki papierowe 42 Krzesło laboratoryjne w - 1 bez podnóżka Ø 500 standardzie GMP Magazyn czystego sprzętu LK Regał SS - 1 ze stali kwasoodpornej 316L, 4 półki 1400x500x Szafa SS Stół SS - 1 ze stali kwasoodpornej 316L, 3 półki, na nóżkach, nóżki z możliwością regulacji wysokości. Dwudrzwiowa, zamykana na zamek. stół ze stali kwasoodpornej 316L na kółkach, 2 kółka z blokadą, blat z wywiniętym brzegiem do dołu. Blat gładki. Stelaż stołu wykonany ze stali kwasoodpornej 316L. Połączenia gładkie bez szczelin, spawy gładkie bez ubytków. 1000x600x x 600 x 750 Strona21 z 27

22 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] 46 Stół SS - 1 Pomieszczenie Przyjęcia / Wydania LK Stół Stół Stół Krzesło - 4 stół ze stali kwasoodpornej 316L, blat z wywiniętym brzegiem do dołu. Blat gładki. Stelaż stołu wykonany ze stali kwasoodpornej 316L. Połączenia gładkie bez szczelin, spawy gładkie bez ubytków. w wykonaniu biurowym, laminat, pod stołem 2 kontenerki na dokumenty z szufladami. Kontenerki na kółkach. w wykonaniu biurowym, laminat, pod stołem 2 kontenerki na dokumenty z szufladami. Kontenerki na kółkach. w wykonaniu biurowym, laminat, pod stołem 2 kontenerki na dokumenty z szufladami. Kontenerki na kółkach. krzesło obrotowe przeznaczone do laboratoriów, antypoślizgowe siedzisko i oparcie wykonane z miękkiego poliuretanu, odporne na wodę i podstawowe związki chemiczne, łatwe do utrzymania w czystości, Podstawa jezdna wykonana ze stali pokrytej nakładkami z tworzywa 800 x 600 x x 800 x x 800 x x 800 x 750 wys. siedziska cm wys. oparcia cm głęb. siedziska cm szer. siedziska min. 46 cm 51 Szafa - 1 ze stali kwasoodpornej 316L, dwudrzwiowa, 4 półki 1200x600x Regał - 1 ze stali kwasoodpornej 316L, 4 półki 1300x500x2000 Kwarantanna - wydzielona część w pomieszczeniu LK.1.02 przyjęcia i wydania 53 Szafa SS - 1 ze stali kwasoodpornej 316L, 3 półki, na nóżkach, nóżki z możliwością regulacji wysokości. Dwudrzwiowa, zamykana na zamek. 1200x600x Regał SS - 1 ze stali kwasoodpornej 316L, 4 półki 1100x500x2000 Strona22 z 27

23 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] Magazyn Materiałów eksploatacyjnych, LK.1.03 odczynników 55 Regał - 2 ze stali kwasoodpornej 316L, 4 półki, możliwość regulacji wysokości półki 1400x500x Regał - 2 ze stali kwasoodpornej 316L, 4 półki, możliwość regulacji wysokości półki 800x500x Regał - 3 ze stali kwasoodpornej 316L, 4 półki, możliwość regulacji wysokości półki 800x400x2000 PAL LK Szafka z półkami - 3 szafka ze stali kwasoodpornej, 4 półki, daszek ukośny, na nóżkach 300x500x Szafka ubraniowa - 3 podwójna, dzielona, blacha stalowa, daszek ukośny, na nóżkach 300x500x Ławeczka - 1 ze stali kwasoodpornej 316L, na nóżkach, nóżki z możliwością regulacji wysokości. Pod ławeczką półka na buty na wys. min. 15cm od podłogi. Wymiar 1800x300x400 ławeczki dopasować na budowie. 61 Nadstawka higieniczna z dźwigniami łokciowymi - dozownik do mydła, dozownik - 1 stal nierdzewna - do płynu dezynfekującego, pojemnik na ręczniki papierowe Szatnia LK Szafka ubraniowa - 8 podwójna, dzielona, blacha stalowa, daszek ukośny, na nóżkach 300x500x Strona23 z 27

24 Nr elementu Nazwa elementu Nr pomieszczenia Ilość elementów Opis Wymiary [DxSxW] [mm] Węzeł sanitarny LK Pomieszczenie Magazynowe LK Regał SS - 1 ze stali kwasoodpornej 316L, 4 półki 1000x600x2000 Pomieszczenie Magazynowe LK Regał SS - 1 ze stali kwasoodpornej 316L, 4 półki 1000x600x2000 Strona24 z 27

25 7.1 Szczegółowa specyfikacja asortymentowa dla mebli laboratoryjnych w pom. LK 1.27 i LK 1.28 : stół laboratoryjny z nadstawką (pozycja nr 28) długość [mm] 1800 głębokość (szerokość) [mm] 650 wysokość robocza [mm] 900 wysokość [mm] x Moduł serwisowy dla stołu laboratoryjnego mm x 900mm x 1790 mm 1 x Filar prawy / lewy do modułu serwisowego 1 x półka na odczynniki 1800mm x 150 mm wykonana ze szkła bezpiecznego grubości min. 7 mm 1 x zlewik zainstalowany w nadstawce ( w komplecie woda zimna, końcówka oliwka na wąż elastyczny + zawór i syfon ) szafki podblatowe 2 x szafka na kółkach mm szerokości, uchwyt 1 szuflada 150 mm wysokości 3 szuflady 200 mm wysokości Głębokość 550mm zlew modułowy 1 x zlew modułowy 600 x 910 mm wymiary zlewu: 460 x 390 x 250 mm syfon 1 x szafka zlewowa na cokole mm szerokości, uchwyt 1 drzwi na zawiasach Głębokość 550mm wyposażenie mechaniczne 1 x bateria zasięg 300 mm - Woda ciepła + zimna 1 x myjka bezpieczeństwa do oka instalowana w blacie - myjka z osłoną, - elastyczny wąż 1500 mm przyłącze 3/8 - woda zimna Materiał Wersja Zakres ciśnienia do 6 bar 1 x woda zimna, końcówka + zawór 1 x woda ciepła, końcówka + zawór mosiądz wylot z zaworem odcinającym, regulatorem ciśnienia i zaworem dozującym Strona25 z 27
