1 Szuflada grzewcza PL Instrukcja obsługi c 1

2 PL Drogi Kliencie! Na początku chcielibyśmy podziękować za zakup naszego produktu. Jesteśmy pewni, iż ta nowoczesna, praktyczna i funkcjonalna szuflada grzewcza, składająca się z najwyższej jakości materiałów sprosta Państwa oczekiwaniom. Prosimy o zapoznanie się z niniejszą instrukcją obsługi, aby móc korzystać z szuflady grzewczej w sposób bezpieczny i dający oczekiwane rezultaty. PROSZĘ ZACHOWAĆ DOKUMENTACJĘ PRODUKTU NA PRZYSZŁOŚĆ. Wskazówki dotyczące ochrony środowiska Utylizacja opakowania Opakowanie oznaczone jest znakiem Zielony punkt. Podczas pozbywania się materiałów opakowaniowych należy użyć odpowiedniego pojemnika na odpady, jak np. Tworzywo sztuczne, karton oraz inne. Materiały zostaną wówczas prawidłowo przetworzone. Utylizacja starych urządzeń elektrycznych UWAGA! Aby skorzystać z gwarancji należy przesłać kartę gwarancyjną oraz wzywając autoryzowany serwis, należy przedstawić dowód zakupu szuflady grzewczej, ostemplowany przez sklep, w którym dokonano zakupu urządzenia. Jeśli te warunki nie zostaną spełnione, gwarancja nie będzie ważna. Instrukcję należy przechowywać w łatwo dostępnym miejscu. Przekazując urządzenie innej osobie należy także przekazać instrukcję obsługi. Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich: - dyrektywy niskonapięciowej 2006/95/WE, - dyrektywy kompatybilności elektromagnetycznej 2004/108/WE i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja zgodności udostępniona organom nadzorującym rynek. Nawiązując do Europejskiej Dyrektywy 2002/96/EC dotyczącej utylizacji starych urządzeń AGD- elektrycznych I elektronicznych (WEEE), nie wolno utylizować razem z codziennymi, niesortowanymi odpadami domowymi. Stare urządzenia muszą być zbierane oddzielnie w celu zoptymalizowania odzyskiwania I recyklingu materiałów, zmniejsza to również ich szkodliwy wpływ na ludzkie zdrowie oraz otaczające środowisko. Symbol przekreślonego kosza na śmieci powinien znajdować się na wszystkich produktach AGD w celu przypomnienia I uświadomienia, że stare urządzenia należy zbierać oddzielnie. Klienci powinny skontaktować się z lokalnym samorządem lub punktem sprzedaży w celu uzyskania informacji o odpowiednich miejscach dotyczących prawidłowej utylizacji starego sprzętu AGD. Przed utylizacją urządzenia należy zdemontować przewód zasilający, przeciąć go I poddać utylizacji 2

3 Spis treści Instalacja urządzenia..4 Czynności przed-instalacyjne..4 Instalacja.4 Podłączenie do prądu... 4 Wymagania bezpieczeństwa....5 Środki ostrożności podczas użytkowania Opis urządzenia....7 Główne elementy urządzenia...7 Jak działa szuflada grzewcza 7 Użytkowanie.. 8 Przed pierwszym użyciem....8 Panel sterowania....8 Ustawienia...9 Czasy grzania...9 Pojemność Czyszczenie i Konserwacja Przednia część urządzenia oraz panel sterowania.11 Wnętrze szuflady..11 Mata z powierzchnią antypoślizgową 11 Co zrobić gdy szuflada grzewcza nie działa?...12 Instalacja Możliwe kombinacje zabudowy.. 13 Dane techniczne

4 Instalacja urządzenia Czynności przed-instalacyjne Należy upewnić się, czy napięcie i częstotliwość prądu w gniazdku elektrycznym na tabliczce znamionowej jest identyczna dla szuflady grzewczej. Należy użyć przycisku otwarcia w celu otworzenia szuflady a następnie wyjąć wszystkie elementy opakowania. Uwaga! Przednia część urządzenia może być owinięta folia zabezpieczającą. Przed pierwszym użyciem szuflady grzewczej należy ją niezwłocznie zdjąć. Upewnij się, iż szuflada grzewcza nie jest w żaden sposób uszkodzona. Sprawdź, czy urządzenie zamyka i otwiera się w sposób poprawny. W razie wykrycia uszkodzenia [wady], należy skonsultować się z autoryzowanym serwisem. Uwaga: Po instalacji szuflady grzewczej konieczne jest zapewnienie dostępu do gniazdka elektrycznego. Szuflada grzewcza powinna zostać wbudowania tylko w kombinacji z urządzeniami zalecanymi przez producenta. Jeśli jest wbudowana z urządzeniami innych producentów, producent nie daje gwarancji, iż będzie ona pracować w sposób prawidłowy. Instalacja W celu wstawienia szuflady grzewczej w kombinacji z innymi urządzeniami potrzeba odpowiedniej szafki będącej w stanie utrzymać wagę sprzętu kuchennego. Urządzenie może być przytwierdzone do spodu szuflady bez potrzeby robienia miejsca na osobną szufladę. Aby wbudować urządzenie, które jest połączone z szufladą grzewczą, należy przestrzegać instrukcji obsługi umieszczonych w odpowiednich podręcznikach i broszurach. Odpowiednie wymiary są oznaczone w milimetrach w diagramach, które znajdują się na końcu niniejszego podręcznika. Należy postępować kolejno: 1. Umieść szufladę grzewczą w szafce tak aby była wewnątrz niej symetrycznie, a jej zewnętrzna (frontalna) krawędź przednia zbiegała się z linią szafki. 2. Sprawdź czy urządzenie jest poprawnie usytuowane i czy jest równo wypoziomowane. 3. Otwórz szufladę i przykręć kołnierz wewnętrzny do dwóch wskazanych stron używając do tego dwóch wkrętów znajdujących się w zestawie. Podłączanie do prądu. Po zainstalowaniu szuflady gniazdo powinno być dostępne w celu odłączenia wtyczki od zasilania. Jeżeli szuflada grzewcza ma zostać podłączona bez wtyczki (do listwy elektrycznej), powinna zostać zainstalowana przez wykwalifikowanego technika. W takim wypadku urządzenie należy podłączyć do obwodu z wyłącznikiem z 3 mm przerwami pomiędzy odczepami. Dane na tabliczce znamionowej muszą odpowiadać miejscowym parametrom zasilania UWAGA: Szufladę grzewczą MOŻNA PODŁĄCZYĆ JEDYNIE DO UZIEMIONEGO GNIAZDKA. W przypadku wystąpienia usterki producent I sprzedawca nie ponoszą odpowiedzialności, jeżeli nie były przestrzegane prawidłowe czynności dotyczące instalacji.

5 Wymagania bezpieczeństwa Uwaga! Przed podłączeniem urządzenia upewnij się, że dane dotyczące częstotliwości i napięcia prądu znajdujące się na tabeli odpowiadają tym, do którego dostosowane jest gniazdko elektryczne. Jeżeli sobie nie odpowiadają mogą wystąpić problem. Należy wówczas skontaktować z autoryzowanym serwisem. Uwaga! Jeżeli szuflada nie jest wyposażona we wtyczkę na końcu przewodu zasilającego, urządzenie musi zostać podłączone przez technika z odpowiednimi uprawnieniami elektrycznymi. Producent nie jest odpowiedzialny za usterki spowodowane nieodpowiednim podłączeniem urządzenia. Uwaga! Szuflada jest urządzeniem elektr. wykonanym w I klasie ochrony przeciwporażeniowej. Urządzenie musi być podłączone do instalacji ze sprawnym obwodem ochronnym. Producent nie odpowiada za obrażenia bądź usterki spowodowane nieodpowiednią instalacją. Uwaga! Urządzenie powinno zostać użyte tylko wtedy, kiedy zostanie wbudowane w odpowiednie miejsce I znajdzie się w zalecanej pozycji. Tylko w takim przypadku gwarantuje ono brak kontaktu z niebezpiecznymi przewodami elektrycznymi. Uwaga! Nie należy rozbierać obudowy urządzenia, gdyż przewodzące części znajdujące się w środku urządzenia stwarzają zagrożenie dla użytkowników oraz mogą powodować problem w przyszłym użytkowaniu urządzenia. Uwaga! Naprawa oraz konserwacja urządzania, w szczególności części będących pod napięciem muszą być wykonywane przez autoryzowany serwis. Producent nie ponosi odpowiedzialności za wypadki, które spowodowane zostały naprą urządzenia przez nieupoważnione osoby. Uwaga! Naprawy podjęte w okresie gwarancji muszą być wykonane przez autoryzowany serwis. Jeżeli wykona ją nieodpowiednia osoba, wszelkie usterki poniesione w trakcie naprawy nie podlegają gwarancji. Uwaga! Urządzenie nie może być podłączone do prądu w trakcie instalacji oraz naprawy. Aby odłączyć urządzenie należy spełnić jedno z poniższych instrukcji: - Należy wyłączyć bezpieczniki. - Należy wyjąć wtyczkę z kontaktu Wyrób przeznaczony jest wyłącznie do użytku domowego.

6 Środki ostrożności podczas użytkowania To urządzenie jest zgodne z obowiązującymi normami bezpieczeństwa. Niewłaściwe użytkowanie urządzenia może narazić użytkownika na niebezpieczeństwo. Uważnie przeczytaj instrukcję obsługi przed użyciem urządzenia, W ten sposób unikniesz ryzyka zranienia oraz uszkodzenia urządzenia. Szuflada cokołowa jest przeznaczona jedynie do użytku domowego! Używaj szuflady tylko i wyłącznie do ogrzewania naczyń. Wszelkie inne zastosowanie jest niedopuszczalne i może być niebezpieczne. Producent nie ponosi odpowiedzialności za awarie spowodowane niewłaściwym użyciem urządzenia. Nie używaj urządzenia do podgrzewania bądź gotowania potraw lub napojów. W zależności od wybranej temperatury oraz czasu pracy, temperatura w środku urządzenia może dochodzić do 80 ºC. Aby wyjąć naczynia z urządzenia chroń dłonie używając rękawic kuchennych. Szczególnie uważaj na dzieci i nie pozwalaj im na zabawę urządzeniem. Jeśli urządzenie jest ciągle włączane może ulec nagrzaniu i powodować silne oparzenia. To urządzenie nie jest przeznaczone to użycia przez osoby (włączając dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej, bądź osoby niedoświadczone, chyba że zostaną nadzorowane bądź otrzymały instrukcje dotyczące użycie urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny być pod nadzorem by upewnić się, iż nie bawią się urządzeniem. Nie należy siadać ani nie wieszać się na szufladzie. Prowadnice ulegną wówczas uszkodzeniu. Maksymalna nośność szuflady to 25 kg. Nie należy przechowywać pojemników syntetycznych lub łatwopalnych obiektów w szufladzie grzewczej. Kiedy włączysz urządzenie, takie obiekty mogą ulec zapaleniu. UWAGA: Niebezpieczeństwo pożaru. Nie używaj urządzenia do ogrzewania powietrza w kuchni. Wysokie temperatury mogą powodować zapalenie się przedmiotów znajdujących się blisko urządzenia. Nie używaj urządzeń czyszczących ciśnieniowych lub strumieniowych. Para może mieć wpływ na elementy elektryczne i powodować zwarcie. Para może również uszkadzać powierzchnię szuflady oraz jej komponentów. W dłuższych przerwach od eksploatacji urządzenia (urlopy ), należy odłączyć je od zasilania tak by urządzenie nie powodowało zagrożenia.

7 Opis urządzenia Główne elementy urządzenia 1. Panel sterowania 3. Mata antypoślizgowa 2. Uchwyt Jak działa szuflada grzewcza Urządzenie jest wyposażone w system cyrkulacji ciepłego powietrza. Wentylator znajdujący się wewnątrz urządzenia rozprowadza ciepło generowane przez element grzewczy. Termostat pozwala użytkownikowi ustalenie oraz kontrolowanie temperatury do ogrzewania naczyń. Generowane i rozprowadzane ciepło ociepla naczynia szybko i równomiernie. Metalowa kratka wewnątrz szuflady zabezpiecza element grzejący oraz wentylator. Spód szuflady jest obłożony matą antypoślizgową aby zapobiegać przemieszczaniu się naczyń podczas otwierania i zamykania szuflady. 7

8 Użytkowanie Przed pierwszym użyciem Przed pierwszym włączeniem urządzenia, należy wyczyścić szufladę z zewnątrz oraz wewnątrz według instrukcji w dziale Czyszczenie i Konserwacja Następnie ustawić maksymalną temperaturę i zacząć wygrzewać element grzewczy urządzenia przez co najmniej 2 godziny. Podczas wypalania grzałki, z szuflady może ulatniać się dym należy wówczas włączyć wentylację w pomieszczeniu lub otworzyć okno. Panel sterowania 1. Wskaźnik opóźnionego startu. 2. Wskaźnik czasu. 3. Wskaźnik temperatury. 4. Wyświetlacz. 5. Przycisk FUNKCYJNY / jak również przycisk WŁĄCZ. 6. Przycisk + (wzrost wartości). 7. Przycisk - (spadek wartości) / jak również przycisk WYŁĄCZ i KASOWANIE. 8. Wskaźnik operacyjny (widoczny także przez otwór w części czołowej szuflady gdy urządzenie grzeje). 8

9 Użytkowanie Ustawienia Tryb gotowości W tym trybie, nie występuje grzanie i żadna wartość nie wyświetla się na ekranie, nie świeci także wskaźnik operacyjny. Zwykła praca W tym trybie system generuje ciepło. Na wyświetlaczu jest widoczny czas, który został do końca operacji, co 2 sekundy wyświetla się także aktualna temperatura. Ikonki czasu i temperatury zapalają się kolejno co 2 sekundy. Wskaźnik operacyjny jest podświetlony aż do momentu, gdy licznik osiągnie liczbę zero. W celu zaprogramowania procesu grzania: 1. Przyciśnij przycisk M tyle razy, aż na wyświetlaczu podświetli się i zacznie migać wskaźnik czasu. 2. Wciśnij przycisk + bądź - w celu ustawienia odpowiedniego czasu operacji na wyświetlaczu(od 0h00-4h00) 3. Przyciśnij klawisz M w celu zatwierdzenia procesu. Następnie wskaźnik temperatury zacznie pulsować oraz wartości na wyświetlaczu. 4. Wciśnij + lub - w celu ustawienia odpowiedniej temperatury w przedziale od 30-80ºC. 5. Przyciśnij M przez 3 sekundy aby zatwierdzić proces. 6. Szuflada grzewcza zacznie pracować w wyznaczonych przez użytkownika parametrach. Opóźniony start W tym trybie wyświetlacz pokazuje i odlicza czas pozostały do rozpoczęcia operacji grzania. W celu ustawienia opóźnionego startu należy: 1. Ustawić zwykły proces grzania jak w powyższych podpunktach 1) i 4) 2. Przycisnąć krótko klawisz M w celu zatwierdzenia procesu. Ikonka Opóźnionego startu zacznie pulsować oraz wartości na wyświetlaczu 3. Wcisnąć + bądź - w celu ustawienia odpowiedniego czasu opóźnionego startu od 0h00-9h Wcisnąć klawisz M przez 3sekundy aby zatwierdzić proces. 4. Szuflada zaczyna tryb opóźnionego startu. 5. Kiedy ustawiony wcześniej czas minie, urządzenie przechodzi w tryb operacyjny z wybranymi wcześniej ustawieniami. Anulowanie procesu Program może zostać anulowany w każdym momencie poprzez wciśnięcie i przytrzymanie klawisza - przez 3 sekundy. Czasami praca oraz tryb opóźnionego startu mogą zostać anulowane (np. kiedy naczynia wydają się być odpowiednio ciepłe). Wykonuje się to poprzez wciśnięcie i przytrzymanie klawisza - przez 3 sekundy. Czasy grzania Istnieją różne czynniki mające wpływ na czas ogrzewania: Materiał z jakiego wykonane są naczynia oraz ich grubość Ilość załadowanych naczyń Sposób, w jaki są ułożone wewnątrz szuflady Ustawiona temperatura Nie jest więc możliwe dokładne i precyzyjne określenie czasu ogrzewania naczyń. Niemniej jednak, producent podaje przykładowe nastawy w odniesieniu do ilości kompletów naczyń: Pojemność Czas (min) Naczynia dla 6 osób Naczynia dla 12 osób Wraz z coraz częstszym użytkowaniem szuflady grzewczej nabiera się doświadczenia, które z czasem pozwoli na najbardziej odpowiednie ustawienie czasu i temperatury. 9

10 Pojemność Pojemność szuflady zależy od rozmiaru naczyń. Zestaw dla 6 osób 6 x 24cm Talerze obiadowe 6 x 10cm Miski do zupy 1 x 19cm Talerz 1 x 17cm Talerz 1 x 32cm Talerz do mięsa lub 20 talerzy o średnicy 28 cm lub 80 filiżanek do kawy espresso lub 40 kubków do herbaty

11 Czyszczenie i Konserwacja Uwaga! Czyszczenie musi się odbywać gdy szuflada jest odłączona od zasilania. Wyjmij wtyczkę z gniazdka lub rozłącz szufladę od obwodu elektrycznego. Nie używaj żrących i ścierających detergentów, ścierających gąbek bądź ostrych przedmiotów gdyż możesz uszkodzić powierzchnie urządzenia. Do oczyszczania nie należy stosować urządzeń czyszczących ciśnieniowo lub strumieniowych. Przednia część urządzenia oraz panel sterowania (powierzchnie widoczne) Szuflada może być czyszczona przy użyciu wilgotnej szmatki. Jeśli jest bardzo zabrudzona, należy dodać do wody płynu do mycia naczyń. Powierzchnie należy wycierać na sucho, przy użyciu suchej szmatki. W sytuacji szuflad grzewczych z frontem ze stali nierdzewnej można używać specjalnych produktów do czyszczenia stali nierdzewnej. Te produkty zapobiegną ponownemu zabrudzeniu powierzchni. Nakładaj cienką warstwę takiego produktu na powierzchnię używając miękkiej szmatki. W sytuacji szuflad grzewczych z frontem aluminiowym należy używać delikatnych płynów do mycia szyb oraz miękkiej szmatki, która nie uwalnia włókien. Należy wycierać pozostałą wilgoć poziomo, nie naciskając tym samym na powierzchnie gdyż aluminium można łatwo zadrapać i porysować. Wnętrze szuflady Należy regularnie czyścić wnętrze szuflady używając do tego wilgotnej szmatki. Jeśli jest bardzo zabrudzona, należy dodać do płynu o mycia naczyń. Powierzchnie należy wycierać na sucho, przy użyciu suchej szmatki. Należy unikać przedostania się wody do otworów cyrkulacji powietrza. Ponowne włączenie szuflady może nastąpić po jej dokładnym osuszeniu. Mata z antypoślizgową powierzchnią Mata z antypoślizgową powierzchnią może być wyciągana w celu ułatwienia czyszczenia szuflady. Mata może być czyszczona ręcznie przy użyciu płynu do mycia naczyń. Należy ją dokładnie wysuszyć po myciu. Mata może być włożona ponownie, gdy jest zupełnie sucha.

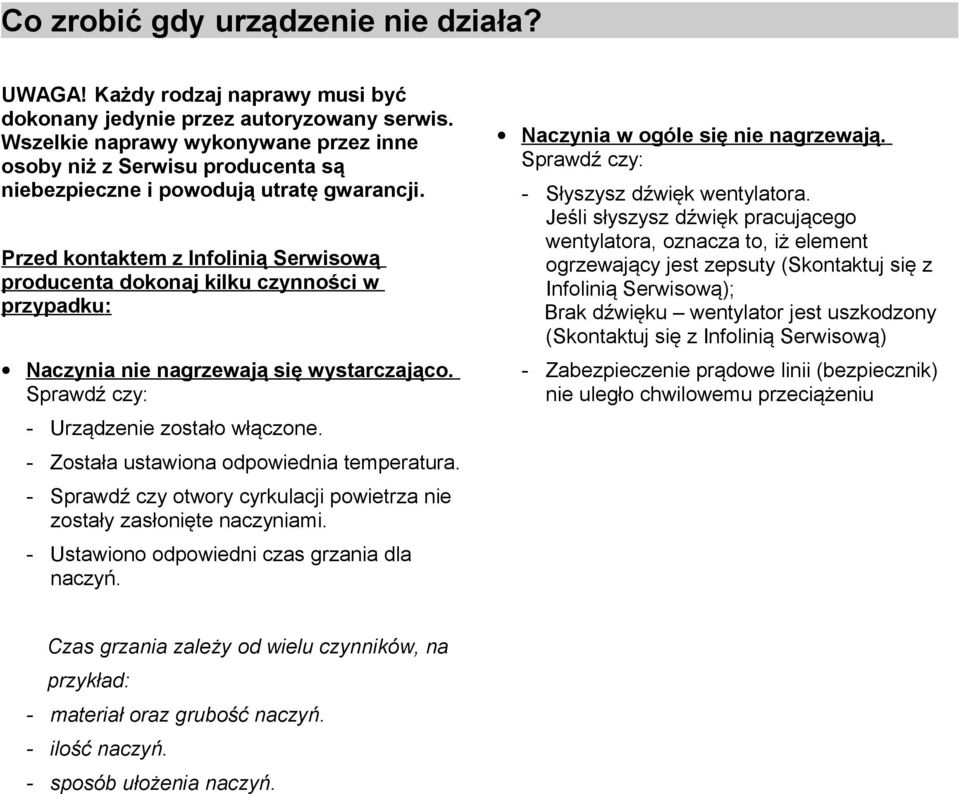

12 Co zrobić gdy urządzenie nie działa? UWAGA! Każdy rodzaj naprawy musi być dokonany jedynie przez autoryzowany serwis. Wszelkie naprawy wykonywane przez inne osoby niż z Serwisu producenta są niebezpieczne i powodują utratę gwarancji. Przed kontaktem z Infolinią Serwisową producenta dokonaj kilku czynności w przypadku: Naczynia nie nagrzewają się wystarczająco. Sprawdź czy: - Urządzenie zostało włączone. - Została ustawiona odpowiednia temperatura. - Sprawdź czy otwory cyrkulacji powietrza nie zostały zasłonięte naczyniami. - Ustawiono odpowiedni czas grzania dla naczyń. Naczynia w ogóle się nie nagrzewają. Sprawdź czy: - Słyszysz dźwięk wentylatora. Jeśli słyszysz dźwięk pracującego wentylatora, oznacza to, iż element ogrzewający jest zepsuty (Skontaktuj się z Infolinią Serwisową); Brak dźwięku wentylator jest uszkodzony (Skontaktuj się z Infolinią Serwisową) - Zabezpieczenie prądowe linii (bezpiecznik) nie uległo chwilowemu przeciążeniu Czas grzania zależy od wielu czynników, na przykład: - materiał oraz grubość naczyń. - ilość naczyń. - sposób ułożenia naczyń.

13 Instalacja Możliwe kombinacje

14 Dane techniczne Napięcie zasilania AC V Częstotliwość ~50Hz Pobór mocy [W] 420 Waga netto 18 kg Kolor fontu Stal nierdzewna INOX mat

15

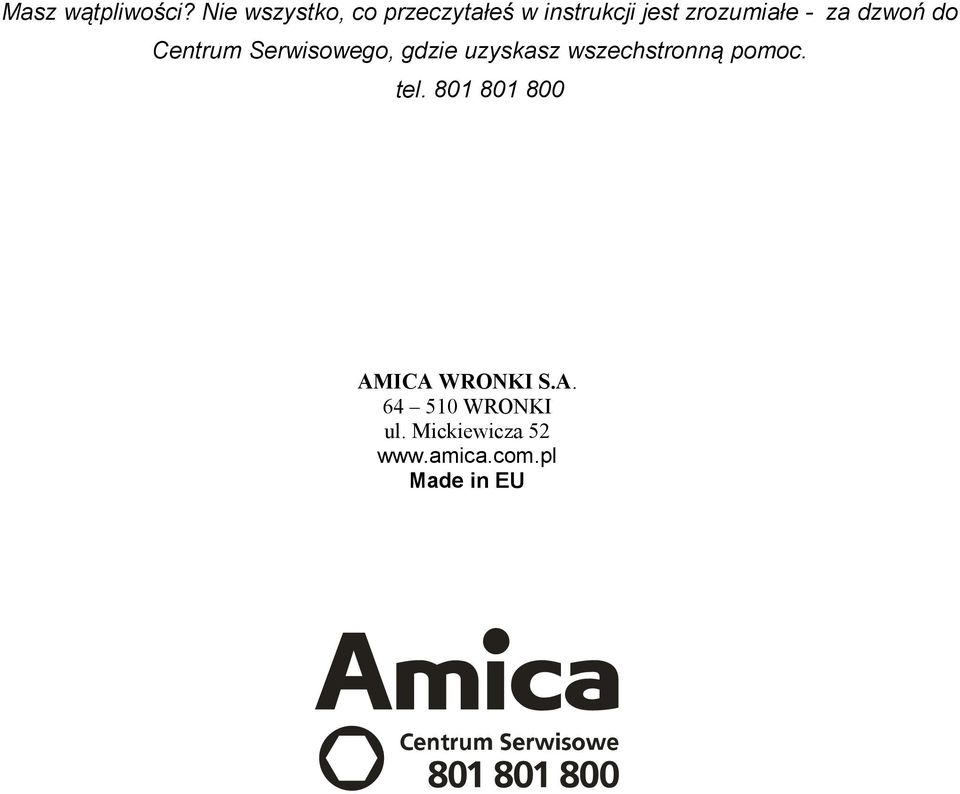

16 Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc. tel AMICA WRONKI S.A WRONKI ul. Mickiewicza 52 Made in EU
