V G M T S I L N I K I H Y D R A U L I C Z N E

Transkrypt

1 V G M T SILNIKI HYDRAULICZNE

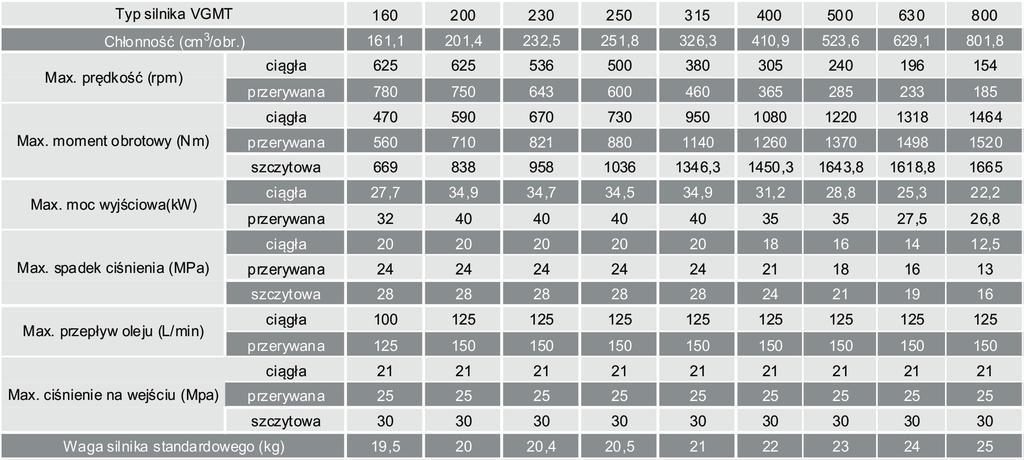

2 Specyfikacja silników hydraulicznych VGMT Seria VGMT jest przeznaczona do pracy w ciężkich warunkach, w zakresie znacznych momentów obrotowych i niskich prędkościach. Zakres chłonności (od 160 do 800 cm3/obr), prędkości obrotowej (154 do 780 rpm) i mocy (do 40 kw) pozwala na zastosowanie w aplikacjach głównie mobilnych. Silniki te przystosowane są do intensywnej, ciągłej pracy. VGMT posiadają konstrukcję typu geroler, o zazębieniu wewnętrznym. Zawór rozrządczy napędzany jest synchronicznie zapewniając precyzyjne napełnianie i opróżnianie komór roboczych. Silniki posiadają rozrząd tarczowy oddzielony od wału wyjściowego i napędzany krótkim wałem zaworowym. Tarcza równoważąca przeciwdziała siłom hydraulicznym powstającym wokół zaworu rozrządczego. VIGO HYDRAULICS Zalety: - niewielkie wymiary i łatwa instalacja - możliwość szeregowego oraz równoległego połączenia silników - wytrzymały rozrząd tarczowy z hydrostatyczną kompensacją obciążeń - wzmocnione uszczelnienie wału - niskie ciśnienie startowe Zastosowanie: - urządzenia magazynowe (ciężkie wciągarki, przenośniki, ładowarki, itp.) - obrabiarki, maszyny przemysłowe - maszyny górnicze i leśne (wiertnice, przenośniki, ładowarki), rolnicze (rozrzutniki, kombajny, siewniki, kosiarki) itp. Silnik VGMT jest zamiennikiem silników: OMT, BMT, OMZT. Praca przerywana - dopuszczalny czas pracy 6s/min. Praca szczytowa - dopuszczalny czas pracy 0,6s/min. 2

3 Charakterystyki silników hydraulicznych VGMT VGMT 160 (161,1 cm3/obr.) VGMT 200 (201,4 cm3/obr.) VGMT 250 (251,8 cm3/obr.) VGMT 315 (326,3 cm3/obr.) moment obrotowy (Nm) prędkość (rpm) praca ciągła praca przerywana 3

4 Charakterystyki silników hydraulicznych VGMT VGMT 400 (410,9 cm3/obr.) VGMT 500 (523,6 cm3/obr.) VIGO HYDRAULICS VGMT 630 (629,1 cm3/obr.) VGMT 800 (801,8 cm3/obr.) 4

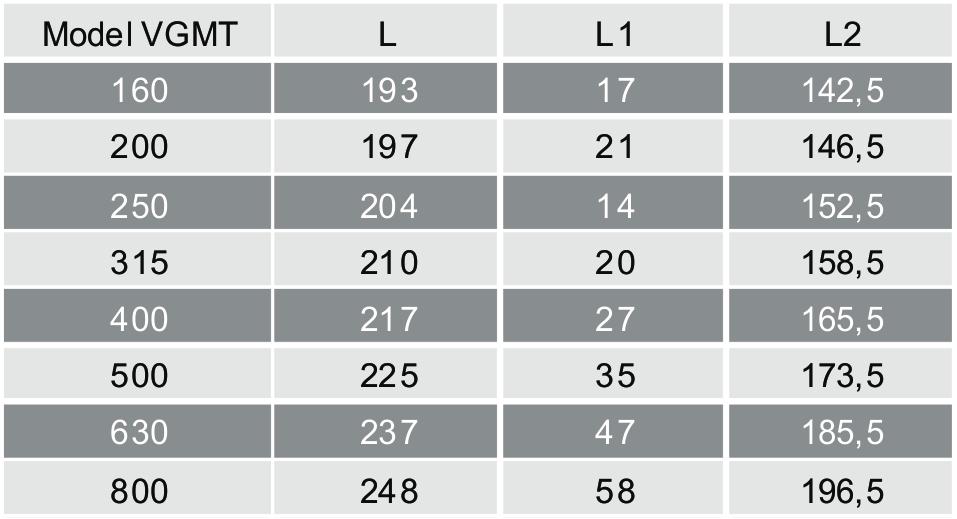

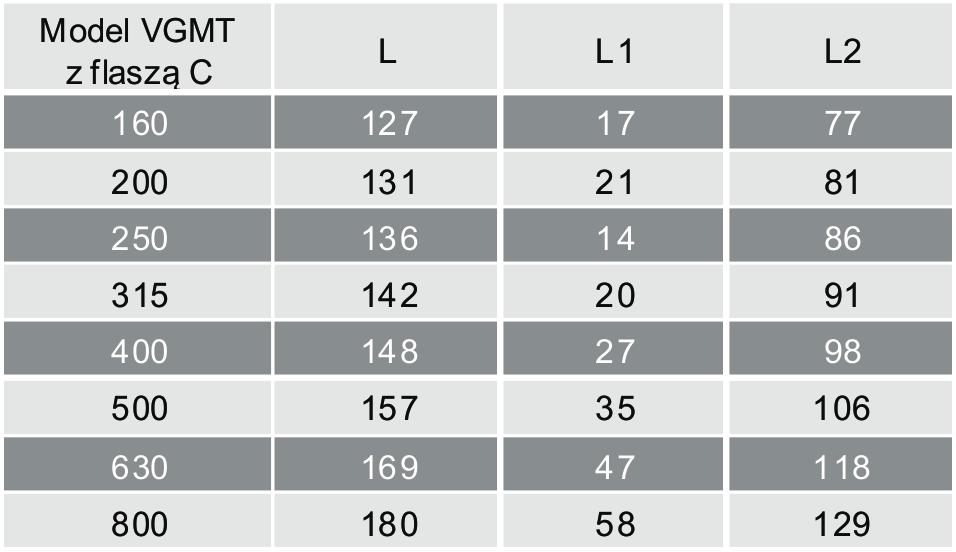

5 Opis i dane techniczne silników hydraulicznych VGMT L2 L L1 B A 133 max. T Porty C, D, E, F Porty A, B max max. 21,6 21,6 21, max. 70 max. 12,5 24 5

6 Opis i dane techniczne silników hydraulicznych VGMT Flansza A Flansza B VIGO HYDRAULICS 143 max. Ø max. Ø max. Ø125 4-Ø14 4-Ø14,5 Flansza C 180 max. Ø Ø172 Ø max. Ø127 4-Ø18 T 6

7 Typy wałków w silnikach hydraulicznych VGMT Kod 1 - wałek cylindryczny Ø40 wpust 12x8x70 Kod 2 - wałek cylindryczny Ø38,1 wpust 9,52x9,52x57, ,15 9,52 Ø40 Ø12,5 43 Ø38,1 Ø10 42, Kod 3 - wałek Ø38,1 wielowypust 17 zębów, 17-DP12/24 Kod 4 - wałek Ø38,1 wielowypust 17 zębów, 17-DP12/ /8-16UNC 25 M ,8 max. Kod 5 - wałek Ø45, stożkowy 1:10 wpust B12x8x28 Kod 7 - wałek Ø34,85, wielowypust 6 zębów 6-34,85x28,14x8, ,64 M8 Ø34,85 Ø29,5 Ø38,1 Ø35 Ø38,1 Ø12,5 Ø max. Kod 6 - wałek Ø45, stożkowy 1:8 wpust 11,13x11,13x31,75 S= :10 Ø Ø4,5 M30x /4-18UNF :8 31,75 80,4 11,13 Kod 8 - wałek cylindryczny Ø31,75 wpust 7,96x7,96x ,96 Ø31,75 Ø10 Ø35 35,3 Ø R 6,7 Ø28, ,5 max. 7

8 Typy wałków w silnikach hydraulicznych VGMT Kod 9 - wałek Ø31,75 wielowypust 14 zębów, 14-DP12/24 VIGO HYDRAULICS 20 3/8-16UNC Ø31,75 Ø10 Ø

9 Maksymalne dopuszczalne ciśnienie dla uszczelnienia wałka Max. ciśnienie Mpa 12,5 10 7,5 5 Praca przerywana Praca ciągła 2, Obroty max. rpm B A Określenie kierunku obrotów wału dla silnika standardowego Kiedy wałek jest skierowany w kierunku obserwatora: - zasilanie w kanale A - obroty prawe - zasilanie w kanale B - obroty lewe Dopuszczalne obciążenia promieniowe wałka Prad dan 4000 P. = 1000 dan max mm 9

10 Opis i dane techniczne silników hydraulicznych VGMTS L L2 T L1 VIGO HYDRAULICS 125 Porty A,B Porty C, D, E, F 23 C 23 21, , , ,6 12,5 12, ,5 70 Flansza D 4-Ø14 Flansza E 4-Ø14,5 147,6 18 (flansza E 16) 8 (flansza E 10) 28 Ø6 Ø6 28 Ø6 Ø6 Ø125 (flansza E Ø127) Ø160 Ø Ø
