1 ZAMAWIAJĄCY Nazwa i adres: Lubuski Ośrodek Doradztwa Rolniczego Kalsk Sulechów NAZWA ZAMÓWIENIA Budowa instalacji fotowoltaicznej dla Lubuskiego Ośrodka Doradztwa Rolniczego WYKONANIE OPRACOWANIA Nazwa i adres: Centrum Energetyki Odnawialnej Sp. z o.o., ul Armii Krajowej 51, Sulechów Autor: Radosław Grech Monika Gawłowicz NAZWA I KODY ZAMÓWIENIA WG SŁOWNIKA CPV: Usługi zarządzania budową Usługi inżynieryjne w zakresie projektowania Usługi projektowania systemów zasilania energią elektryczną Roboty w zakresie instalacji elektrycznych Instalacje niskiego napięcia Instalacje średniego napięcia Instalacje zasilania elektrycznego Roboty w zakresie okablowania elektrycznego Instalacyjne roboty elektrotechniczne Podstacje transformatorowe Instalowanie transformatorów elektrycznych Konstrukcje gotowe Energia elektryczna, cieplna, słoneczna i jądrowa Energia słoneczna Baterie słoneczne Baterie słoneczne Słoneczne moduły fotoelektryczne 1

2 ZAWARTOŚĆ OPRACOWANIA Część opisowa Część informacyjna Załączniki ZATWIERDZONE PRZEZ ZAMAWIAJĄCEGO Dyrektor - Jerzy Bielawski 2

3 SPIS TREŚCI ZAMAWIAJĄCY... 1 NAZWA ZAMÓWIENIA... 1 WYKONANIE OPRACOWANIA... 1 NAZWA I KODY ZAMÓWIENIA WG SŁOWNIKA CPV:... 1 ZAWARTOŚĆ OPRACOWANIA... 2 ZATWIERDZONE PRZEZ ZAMAWIAJĄCEGO... 2 SPIS TREŚCI... 3 DEFINICJE PODSTAWA OPRACOWANIA PRZEDMIOT PROGRAMU FUNKCJONALNO UŻYTKOWEGO OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA CHARAKTERYSTYCZNE PARAMETRY OKREŚLAJĄCE ZAKRES ROBÓT BUDOWLANYCH PODSTAWOWE ZAŁOŻENIA BUDOWY INSTALACJI FOTOWOLTAICZNEJ O MOCY PONIŻEJ 40 KW AKTUALNE UWARUNKOWANIA WYKONANIA PRZEDMIOTU ZAMÓWIENIA LOKALIZACJA INWESTYCJI I STAN PRAWNY TERENU INWESTYCJI ZASILANIE ELEKTRYCZNE LODR OGÓLNE WŁAŚCIWOŚCI FUNKCJONALNO - UŻYTKOWE OPIS TECHNICZNO-TECHNOLOGICZNY ELEKTROWNI FOTOWOLTAICZNEJ, WYMAGANIA TECHNICZNE OGÓLNY OPIS TECHNOLOGICZNY OPIS POSZCZEGÓLNYCH ELEMENTÓW INSTALACJI I WYMAGAŃ IM STAWIANYCH PANELE FOTOWOLTAICZNE UKŁADY PRZEKSZTAŁCANIA ENERGII ELEKTRYCZNEJ DC/AC OKABLOWANIE UKŁADY ZABEZPIECZEŃ UKŁADY POMIAROWE ROZDZIELNIE ELEKTRYCZNE KONSTRUKCJE MONTAŻOWE MONITORING PRACY ELEKTROWNI, WIZUALIZACJA SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE WYRAŻONE WE WSKAŹNIKACH POWIERZCHNIOWO-KUBATUROWYCH WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA WYMAGANIA OGÓLNE DOBÓR MOCY I PROJEKT ELEKTROWNI FOTOWOLTAICZNEJ UKIERUNKOWANIE ELEKTROWNI FOTOWOLTAICZNEJ

4 5.2. PODSTAWOWE ZAŁOŻENIA I WYMAGANIA CECHY OBIEKTU DOTYCZĄCE ROZWIĄZAŃ BUDOWLANO-KONSTRUKCYJNYCH I WSKAŹNIKÓW EKONOMICZNYCH PROJEKT BUDOWLANY, PROJEKT WYKONAWCZY (BRANŻOWY) WYMAGANIA W ZAKRESIE TECHNOLOGII WYMAGANIA W ZAKRESIE KONSTRUKCJI WYMAGANIA W ZAKRESIE SIECI I INSTALACJI WYMAGANIA W ZAKRESIE WYKOŃCZENIA WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH OGÓLNE WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ORGANIZACJA ROBÓT BUDOWLANYCH ZABEZPIECZENIE INTERESÓW OSÓB TRZECICH OCHRONA ŚRODOWISKA WARUNKI BEZPIECZEŃSTWA PRACY ZAPLECZE DLA POTRZEB WYKONAWCY MATERIAŁY, WYROBY BUDOWLANE SPRZĘT I TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT DOKUMENTY BUDOWY ODBIÓR ROBÓT ROBOTY TYMCZASOWE I PRACE TOWARZYSZĄCE DODATKOWE WYMAGANIA ZAMAWIAJĄCEGO CZĘŚĆ INFORMACYJNA DOKUMENTY POTWIERDZAJĄCE ZGODNOŚĆ ZAMIERZENIA BUDOWLANEGO Z WYMAGANIAMI WYNIKAJĄCYMI Z ODRĘBNYCH PRZEPISÓW OŚWIADCZENIE ZAMAWIAJĄCEGO STWIERDZAJĄCE JEGO PRAWO DO DYSPONOWANIA NIERUCHOMOŚCIĄ NA CELE BUDOWLANE PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA BUDOWLANEGO INNE INFORMACJE I DOKUMENTY NIEZBĘDNE DO ZAPROJEKTOWANIA ROBÓT BUDOWLANYCH DOKUMENTY ZWIĄZANE CZĘŚĆ RYSUNKOWA

5 DEFINICJE Inwestycji, zamierzeniu lub przedmiocie zamówienia należy przez to rozumieć zamówienie pn. Budowa instalacji fotowoltaicznej dla Lubuskiego Ośrodka Doradztwa Rolniczego Inwestorze lub Zamawiającym należy przez to rozumieć Lubuski Ośrodek Doradztwa Rolniczego, Kalsk 91, Sulechów LODR należy przez to rozumieć budynki Lubuskiego Ośrodka Doradztwa Rolniczego w Kalsku. Rozporządzeniu należy przez to rozumieć Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-ubytkowego (Dz. U. Nr 202/2004 poz z późniejszymi zmianami). Dokumentacji Projektowej należy przez to rozumieć dokumentację opracowana zgodnie z wymaganiami określonymi w Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoubytkowego (Dz. U. Nr 202/2004 poz z późniejszymi zmianami). Ustawie pzp lub pzp należy przez to rozumieć Ustawę z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2007 r. Nr 233, poz z późn. zmian. ). Warunki techniczne lub WT2017 WT2021 należy przez to rozumieć rozporządzenie Ministra Infrastruktury z dnia r. (Dz. U. z 2002 r. Nr 75 poz. 690 z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Programie, PFU, opracowaniu - należy przez to rozumieć niniejszy Program Funkcjonalno-Ustkowy opracowany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-ubytkowego. Przepisach (w tym o Obowiązujących przepisach oraz o Przepisach szczególnych )- należy przez to rozumieć aktualne, ogólnie obowiązujące na terenie RP przepisy prawne oraz przepisy prawa miejscowego obowiązujące na obszarze prowadzonej inwestycji. Polskich Normach - należy przez to rozumieć normy opublikowane w języku polskim przez Polski Komitet Normalizacyjny. Poniżej zdefiniowano określenia podstawowe wspólne dla wszystkich WWiORB (Warunki Wykonania i Odbioru Robót Budowlanych), które w każdym przypadku należy rozumieć następująco: 5

6 Droga tymczasowa - droga przygotowana na potrzeby budowy, przeznaczona do ruchu pojazdów obsługujących budowę, przewidziana do usunięcia po zakończeniu prac budowlanych. Dziennik budowy - dokument wydany urzędowy przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w czasie realizacji prac, zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 roku w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierające dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002r. nr 108 poz. 953 wraz z późniejszymi zmianami). Infrastruktura techniczna - zespół maszyn, urządzeń i instalacji zapewniający funkcjonowanie wszelkich procesów technicznych Jezdnia - utwardzony i oznakowany zgodnie z przepisami o ruchu drogowym pas terenu przeznaczony do ruchu pojazdów. Kierownik budowy - osoba powołana przez Wykonawcę, uprawniona do kierowania robotami. Książka obmiaru - jest to dokument budowy za który odpowiedzialny jest Wykonawca, Pozwala ona na rozliczenie faktycznego wykonania każdego elementu robót. Laboratorium (Laboratorium badawcze) - niezbędne do przeprowadzenia wszelkich badań i prób związanych z oceną jakości materiałów oraz robót. Mapa zasadnicza - opracowanie kartograficzne, sporządzone na podstawie aktualnych informacji o przestrzennym rozmieszczeniu obiektów geograficznych oraz elementach ewidencji gruntów i budynków, oraz sieci uzbrojenia terenu: nadziemnych, naziemnych i podziemnych. Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową Nawierzchnia - warstwa służąca do przejmowania i rozkładania obciążeń od ruchu na podłoże gruntowe i zapewniających dogodne warunki według funkcji przeznaczenia. Objazd - Droga tymczasowa przygotowana do przeprowadzenia okrężnego ruchu w czasie trwania prac budowlanych. Plan BIOZ - Plan bezpieczeństwa i ochrony zdrowia sporządzony zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 sierpnia 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U Nr 120, poz. 1126). Prawo budowlane - Ustawa z dnia 7 lipca 1994 roku wraz z późniejszymi zmianami i towarzyszącymi rozporządzeniami, regulująca działalność obejmującą projektowanie, budowę, utrzymanie i rozbiórki obiektów budowlanych oraz określająca zasady działania organów administracji publicznej w tych dziedzinach. 6

7 Projektant - osoba uprawniona z ramienia Wykonawcy posiadająca odpowiednie uprawnienia będąca autorem dokumentacji technicznej. Projekt budowlany - dokument formalno-prawny, konieczny do uzyskania pozwolenia na budowę, którego zakres i forma jest zgodna z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 roku w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003r. nr 120 poz wraz z późniejszymi zmianami). Przeszkoda sztuczna - dzieło ludzkie, stanowiące utrudnienie w realizacji zadania budowlanego, na przykład ogrodzenie, budynek, kolej, rurociąg, itp. Reper - punkt o znanej wysokości nad poziomem morza, utrwalony w terenie za pomocą słupka betonowego. Teren budowy Teren, na którym prowadzone są prace budowlane wraz z zapleczem budowy. Ścieki bytowe - ścieki z budynków mieszkalnych, zamieszkania zbiorowego oraz użyteczności publicznej, powstające w wyniku ludzkiego metabolizmu lub funkcjonowania gospodarstw domowych oraz ścieki o zbliżonym składzie pochodzące z tych budynków.(prawo wodne z dnia 18 lipca 2001r. -DzU ) Ścieki komunalne - ścieki bytowe lub mieszanina ścieków bytowych ze ściekami przemysłowymi albo wodami opadowymi lub roztopowymi, odprowadzane urządzeniami służącymi do realizacji za- dań własnych gminy w zakresie kanalizacji i oczyszczania ścieków komunalnych. (Prawo wodne z dnia 18 lipca 2001r. -DzU ) PODSTAWA OPRACOWANIA Budowa instalacji fotowoltaicznej dla Lubuskiego Ośrodka Doradztwa Rolniczego - opracowane przez: Centrum Energetyki Odnawialnej Sp. z o.o.; Zamierzenia Inwestora; Dyrektywa Parlamentu Europejskiego i Rady nr 2009/28/WE z dnia 23 kwietnia 2009 roku w sprawie promowania stosowania energii ze źródeł odnawialnych; Ustawa z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz ocenach oddziaływania na środowisko (Dz. U. nr 199, poz. 1227, z późń. zm.); Ustawa z dnia 27 marca 2003 r. O planowaniu i zagospodarowaniu przestrzennym (Dz. U z późń. zm.); Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U.2010, nr 243, poz 1623, z późń. zm.); 7

8 Rozporządzenia rady Ministrów z dnia 9 listopada 2010 r. w sprawie przedsięwzięć mogących znacząco oddziaływać na środowisko (Dz. U. nr 213, poz. 1397, z późń. zm.); Ustawa z dnia 26 lipca 2013 r. o zmianie ustawy Prawo energetyczne oraz niektórych innych ustaw; Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz.U poz. 478)z z późniejszymi zmianami; Ustawa z dnia 14 czerwca 1960 r. Kodeks postępowania administracyjnego (tekst jedn. Dz. U. z 2013 r. poz. 267 z późn. zm); 8

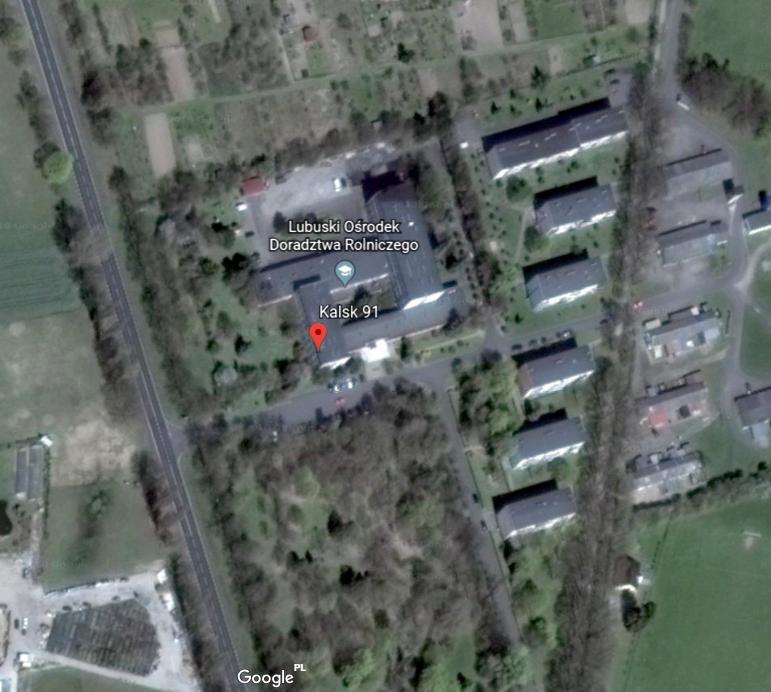

9 1. PRZEDMIOT PROGRAMU FUNKCJONALNO UŻYTKOWEGO Przedmiotem niniejszego programu funkcjonalno użytkowego są wymagania dotyczące wykonania kompleksowej dokumentacji projektowej oraz budowy elektrowni fotowoltaicznej na budynkach LODR w Kalsku. Planowane przedsięwzięcie realizowane jest z zamiarem wytworzenia instalacji do produkcji energii elektrycznej w celu zabezpieczenia potrzeb energetycznych Lubuskiego Ośrodka Doradztwa Rolniczego w Kalsku. 2. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA Planowana inwestycja jest zlokalizowana na terenie Lubuskiego Ośrodka Doradztwa Rolniczego. Rysunek 1 Lokalizacja działki (Źródło: Przedmiot zamówienia obejmuje kompleksowe prace związane z: 1) wykonaniem projektu technicznego wszystkich koniecznych branż wraz z niezbędnymi uzgodnieniami i uzyskaniem ewentualnych pozwoleń na budowę lub zgłoszenia robót, jeżeli 9

10 zakres pomiarów tego wymaga. 2) budowie elektrowni fotowoltaicznej o mocy poniżej 40 kw obejmującej wykonanie konstrukcji wsporczych pod panele fotowoltaiczne, montaż paneli fotowoltaicznych, montaż inwerterów wraz z okablowaniem i oprzyrządowaniem, 3) dostawa i montaż komputerowego systemu nadzoru, W ramach przedmiotu zamówienia w zakresie opracowania dokumentacji projektowej, wykonawca sporządzi kompletny projekt techniczno-budowlany obejmujący: Koncepcję proponowanych rozwiązań technologicznych zaakceptowaną przez Zamawiającego (1 egz. w formie utrwalonej na piśmie oraz w formie elektronicznej płytę CD), Projekt wykonawczy z podziałem na branże (4 egz. w formie utrwalonej na piśmie oraz w formie elektronicznej płytę CD), Specyfikację techniczną wykonania i odbioru robót (4 egz. w formie utrwalonej na piśmie oraz w formie elektronicznej płytę CD), Instrukcję obsługi i konserwacji elektrowni w języku polskim (2 egz. w formie utrwalonej na piśmie oraz w formie elektronicznej płytę CD). Opracowanie harmonogramu realizacji inwestycji. Opracowanie przedmiaru robót - w ilości 3 egz. Kosztorysu inwestorskiego - w ilości 3 egz. określającego racjonalną wielkość nakładów inwestycyjnych według norm prawem przypisanych, Operat powykonawczy wraz z inwentaryzacją geodezyjną oraz protokołami z pomiarów i sprawdzeń (1 egz. w formie utrwalonej na piśmie oraz w formie elektronicznej płytę CD), Zapewnienie nadzoru autorskiego przez cały okres trwania inwestycji realizowanej na bazie sporządzonego projektu. Projekt techniczno-budowlany należy opracować przy założeniu, że jest to inwestycja o charakterze wytworzenia nowej infrastruktury technicznej (patrz art. 61 ustawy z dnia 27 marca 2003 r. o planowaniu przestrzennym - Dz. U. z 2003 r. nr 80 póz. 717, ze zmianami) przy zachowaniu regulacji zawartych w ustawie z dnia 17 maja 1989 r. prawo geodezyjne i kartograficzne (tekst jednolity, Dz. U. nr 100, póz. 1086, ze zmianami) uwzględniając niniejszy program funkcjonalno-użytkowy. Powinien być również sporządzony w zakresie i stopniu dokładności niezbędnym do sporządzenia przedmiaru robót, kosztorysu inwestorskiego. Projekt ten musi uwzględniać wymagania określone w Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 10

11 2004 r. Nr 202 póz. 2072).Przez Specyfikacje techniczne wykonania i odbioru robót budowlanych, należy rozumieć opracowania zawierające w szczególności zbiory wymagań, które są niezbędne do określenia standardu i jakości wykonania robót, w zakresie sposobu wykonania robót budowlanych, właściwości wyrobów budowlanych oraz oceny prawidłowości wykonania poszczególnych robót. Specyfikacje muszą uwzględniać wymagania określone w Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202 póz. 2072). Przedmiary robót to opracowania, zawierające zestawienie przewidywanych do wykonania robót w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem, miejscem wykonania lub wskazaniem podstaw ustalających szczegółowy opis, z wyliczeniem i zestawieniem ilości jednostek miar robót podstawowych oraz wskazaniem podstaw do ustalania cen jednostkowych robót lub jednostkowych nakładów rzeczowych. Przedmiary muszą uwzględniać wymagania określone w Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202 póz. 2072). Kosztorys Inwestorski powinien być wykonany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. z 2004 r. Nr 130 póz. 1389) Charakterystyczne parametry określające zakres robót budowlanych Podstawowe założenia budowy instalacji fotowoltaicznej o mocy poniżej 40 kw Podstawowym założeniem opisywanej inwestycji jest zabezpieczenie potrzeb energetycznych LODR z wykorzystaniem Odnawialnego Źródła Energii (OZE) w postaci instalacji fotowoltaicznej. Nie zakłada się możliwości sprzedaży energii elektrycznej do sieci elektroenergetycznej w związku z tym w przedmiotowym opracowaniu stawia się warunki techniczne w celu współpracy instalacji z siecią elektroenergetyczną w systemie opustów. Skutkiem realizacji inwestycji ma być zmniejszenie kosztów eksploatacji LODR poprzez zwiększony bilans produkcji własnej energii elektrycznej. Dodatkowym warunkiem zbieżnym z przyjętymi krajowymi i lokalnymi wymogami prawnymi jest redukcja emisji CO2 w lokalizacji inwestycji. 11

12 2.2. Aktualne uwarunkowania wykonania przedmiotu zamówienia. Należy zaprojektować i wybudować instalację fotowoltaiczną o mocy 40 kw w systemie ongrid (połączonej z siecią) celem zasilania obiektów i urządzeń technicznych LODR w Kalsku. Energię elektryczną wytworzoną przez elektrownię fotowoltaiczną należy doprowadzić do rozdzielni głównej zlokalizowanej na terenie LODR. Moc elektrowni należy dostosować do aktualnego zapotrzebowania i zdolności przepustowych sieci z zastrzeżeniem maksymalnej mocy 40 kw. W związku z faktem, iż moc elektrowni i jej parametry (skierowanie paneli fotowoltaicznych, kąt nachylenia paneli fotowoltaicznych, rodzaj paneli fotowoltaicznych, sposób wyznaczania MPP) należy zaprojektować zgodnie z profilem zużycie energii w LODR poniżej prezentuje się informacje na temat funkcjonowania i parametrów eksploatacyjnych obiektów LODR Lokalizacja inwestycji i stan prawny terenu inwestycji. Obiekty LODR zostały zlokalizowane na działce 1/5 w obrębie gruntów miejscowości Kalsk. Teren LODR sąsiaduje z gruntami częściowo zabudowanymi. Pod względem ukształtowania, teren, na którym zlokalizowany jest LODR, jest płaski wyniesiony do rzędnych 89 m n. p. m Zasilanie elektryczne LODR. Moc umowna przyłącza to 90 kw. LODR zasilany jest w ramach grupy taryfowej C21 Enea Operator Sp. z o.o. Miesięczne zużycie energii w lokalizacji LODR pokazano na (rys 42). Rysunek 2 Miesięczny bilans zużycia energii w LODR. 12

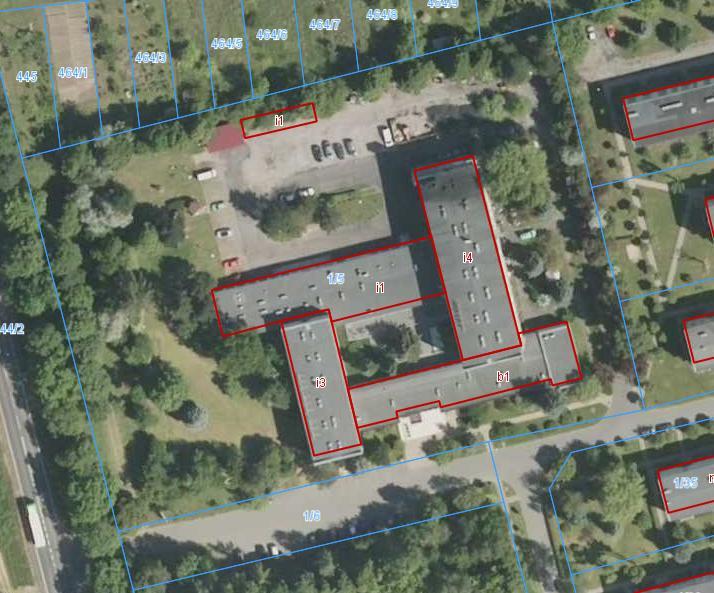

13 2.3. Ogólne właściwości funkcjonalno - użytkowe Planowana elektrownia zostanie zlokalizowana w Kalsku, na działce nr 1/5 na terenie, którego znajduje się LODR. Na terenie działki zlokalizowane są budynki LODR. zamontowane na dachach tych budynków. Panele fotowoltaiczne zostaną Rysunek 3 Topografia działki nr 1/5 13

14 3. OPIS TECHNICZNO-TECHNOLOGICZNY ELEKTROWNI FOTOWOLTAICZNEJ, WYMAGANIA TECHNICZNE 3.1. Ogólny opis technologiczny W ramach zamówienia należy zaprojektować i wykonać elektrownię fotowoltaiczną zlokalizowaną na terenie działki oznaczonej numerem ewidencyjnym 1/5, na terenie wsi Kalsk, gmina Sulechów. Elektrownia fotowoltaiczna wykonana ma być w systemie ON-GRID z wykorzystaniem polikrystalicznych modułów fotowoltaicznych przekształcających energię promieniowania słonecznego na energię elektryczną. Elektrownia w maksymalnym stopniu ma zabezpieczać potrzeby energetyczne LODR. Wyprodukowana energia elektryczna musi być dostarczona i synchronizowana z wewnętrznym układem zasilania elektrycznego w rozdzielni głównej, skąd realizowane jest zasilanie poszczególnych odbiorów energii elektrycznej. Planowana lokalizacja elektrowni został pokazana na rys

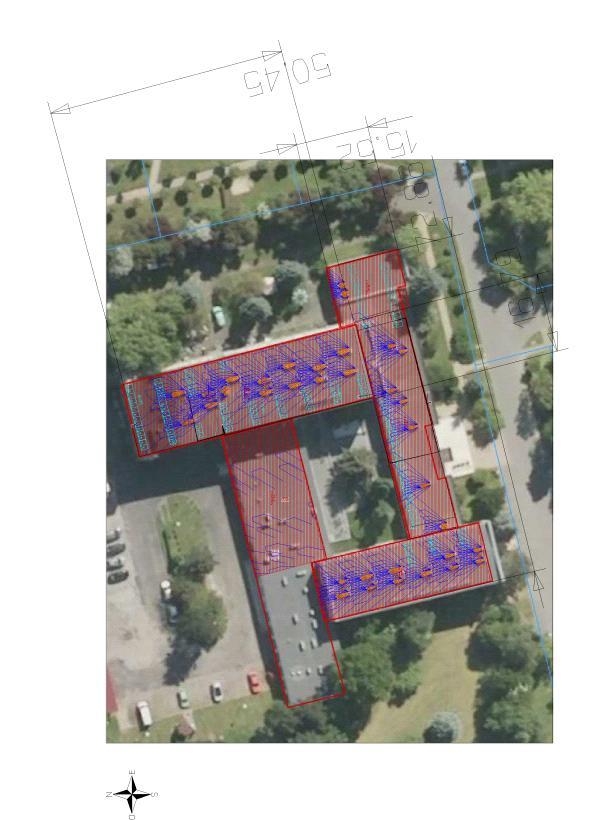

15 Rysunek 4 Planowany wariant lokalizaci elektrowni na terenie LODR. 15

16 3.2. Opis poszczególnych elementów instalacji i wymagań im stawianych Panele fotowoltaiczne Należy zamontować panele fotowoltaiczne wykonane w technologii polikrystalicznej z uwzględnieniem spełnienia normy PN-EN 62716: czyli z uwzględnieniem badań w korozji w atmosferze amoniaku. Minimalna moc pojedynczych paneli fotowoltaicznych użytych do budowy systemu elektrowni W. Szczegółowe wymagania dotyczące paneli fotowoltaicznych: Typ ogniw Krzem polikrystaliczny Sprawność modułu Nie mniejsza niż 15,7 % Wartość bezwzględna temperaturowego Nie większa niż 0,43 %/ o C wskaźnika mocy Dopuszczalny prąd wsteczny Nie mniej niż 15 A Rama Wymagana aluminiowa Odporność na PID Tak, potwierdzona certyfikatem LID Nie większy niż 3 % Współczynnik Wypełnienia Nie mniejszy niż 0,745 Spadek sprawności przy niskim natężeniu promieniowania słonecznego przy 200 W/m2 Nie większy niż 5% w stosunku do sprawności przy 1000 W/m2 Możliwość współpracy z falownikami Tak beztransformatorowymi Tolerancja mocy Tylko dodatnia Flash test Wymagany dla każdego modułu EL Test Wymagany dla każdego modułu Wytrzymałość mechaniczna Nie mniejsza niż 5400 Pa Wymagane normy PN-EN 61730, PN-EN 61215:2005 w klasie A Gwarancja na wady ukryte Nie miej niż 10 lat Gwarancja na moc Nie krótsza niż 25 lat. Liniowa przy rocznym spadku nie większym niż 0,8% rok Układy przekształcania energii elektrycznej DC/AC System przekształcania energii należy oprzeć o zespół falowników Typ Beztransformatorowe Liczba zasilanych faz 3 Sprawność euro Powyżej 97,5 % Stopień ochrony IP

17 Współczynnik zakłóceń harmonicznych prądu Poniżej 3% Deklaracja zgodności z Dyrektywą 2006/95/EC (Niskonapięciową) Dyrektywą 2004/108/EC (Kompatybilności elektromagnetycznej) Możliwość modyfikacji współczynnika mocy cos fi TAK 0.90 niedowzbudzenie do 0,90 przewzbudzenie Liczba niezależnych MPPT Nie mniej niż 1 Zgodność z normami PN-EN PN-EN Spełnienie standardu sieci VDE oraz VDE-AR-N-4105 Sposób chłodzenia Protokół komunikacji Komunikacja bezprzewodowa TAK Naturalna konwekcja lub wymuszona RS 485 lub analogiczny spełniający wymagania odległościowe TAK WiFi lub bluetooth Okablowanie W zakresie kabli wykorzystanych do połączenia modułów z falownikiem należy zastosować kable dedykowane do instalacji fotowoltaicznych odporne na UV i warunki zewnętrzne. Minimalne wymagania w zakresie zastosowanych kabli po stronie DC i AC przedstawiają poniższe tabele. Tabela 1. Minimalne wymagania w zakresie kabli po stronie DC Nazwa parametru Wartość Materiał żyły Budowa żyły Izolacja Materiał izolacji Zakres temperatury pracy Dodatkowe właściwości Miedz Wielodrutowa linka ocynowana Podwójna Guma bezhalogenowa lub polietylen sieciowany Nie mniejszy niż C C Odporne na UV, wodę Tabela 2. Minimalne wymagania w zakresie kabli i przewodów po stronie AC 17

18 Nazwa parametru Wartość Materiał żyły Budowa żyły Izolacja Materiał izolacji żyły Materiał powłoki zewnętrznej w przypadku zastosowania kabla/przewodu wewnątrz budynku Materiał powłoki zewnętrznej w przypadku zastosowania kabla na zewnątrz Zakres temperatury pracy w przypadku zastosowania zewnętrznego Dodatkowe właściwości w przypadku zastosowania zewnętrznego Miedz Wielodrutowa lub jednodrutowa Pojedyncza Polwinit lub guma bezhalogenowa Polwinit lub guma bezhalogenowa Guma bezhalogenowa Nie mniejszy niż C C Odporne na UV, wodę Moduły fotowoltaiczne należy łączyć specjalnie do tego celu przeznaczonym kablem solarnym oraz złączkami systemowymi kategorii MC4 (złącza żeńskie i męskie) lub równoważnymi. Kabel solarny powinien cechować się podwyższoną odpornością na uszkodzenia mechaniczne i warunki atmosferyczne, odpornością na podwyższoną temperaturę pracy oraz musi być odporny na promieniowanie UV. Całość okablowania powinna być prowadzona w korytkach kablowych odpornych na działanie promieniowania UV. Luźne odcinki przewodów należy mocować do konstrukcji wsporczej przy pomocy opasek kablowych również odpornych na promieniowanie UV. Złączki systemowe powinny być zaciskane na końcówkach przewodów zgodnie z wytycznymi producenta, z odpowiednią siłą. Przekrój kabli stałoprądowych powinien być dobrany tak, by zminimalizować spadki napięć obwodów. Do połączeń elektrycznych można wykorzystać kable o przekroju 6 mm2. Okablowanie zmiennoprądowe należy wykonać za pomocą kabli elektrycznych YKY lub równoważnych o przekroju dobranym tak, by spadek napięcia po stronie AC, po uwzględnieniu długości przewodów, nie przekroczył 1% Układy zabezpieczeń Należy zaprojektować i wykonać układy zabezpieczeń zgodnie z obowiązującymi normami i przepisami prawa zaprojektowane do parametrów dobranej technologii zarówno w zakresie ochrony przeciwporażeniowej jak i przepięciowej. Stronę DC generatora fotowoltaicznego należy zabezpieczyć przed skutkami wyładowań atmosferycznych oraz przed powstaniem w łańcuchach modułów prądów wstecznych. W 18

19 skrzynkach rozdzielczych DC należy zainstalować ochronniki przeciwprzepięciowe chroniące moduły od skutków wyładowań atmosferycznych oraz bezpieczniki rozłącznikowe uniemożliwiające uszkodzenie łańcuchów modułów w skutek przepływu prądu wstecznego. Dobór napięcia pracy ochronników PP oraz prądu bezpieczników powinien uwzględniać sposób połączenia modułów oraz ich parametry elektryczne. Wszystkie zainstalowane skrzynki zabezpieczeń stałoprądowych powinny posiadać klasę ochronności przynajmniej IP65 jak i być odporne na działanie szkodliwych warunków atmosferycznych oraz promieniowania UV Układy pomiarowe Elektrownię fotowoltaiczną należy wyposażyć w układy pomiarowe monitorujące prace elektrowni (chyba, że dostępne są w wyposażeniu falowników), które będą mierzyły w minimalnym stopniu: Pomiar napięcia i prądu poszczególnych stringów po stronie DC z minimalnymi czasami rejestracji parametrów 0,5 s Pomiar napięcia i prądu poszczególnych połączeń równoległych stringów po stronie DC z minimalnymi czasami rejestracji parametrów 0,5 s Pomiar napięcia, prądu, cos fi, częstotliwości, mocy czynnej, mocy biernej, mocy pozornej, pomiar symetrii faz, pomiar współczynnika THD, pomiar harmonicznych minimum do 20 harmonicznej po stronie AC dla poszczególnych falowników oraz osobno jako pomiar zbiorczy pełnej mocy elektrowni z czasami poniżej 0,1 s Redukcję emisji CO2 wynikającą z produkcji energii z instalacji fotowoltaicznej Układ pomiarowy należy wyposażyć w dataloger. W zakresie układów pomiarowych należy uwzględnić również układy pomiarowe wymagane przez Operatora sieci dystrybucyjnej po wcześniejszych uzgodnieniach i wydanych przez niego warunkach za uzgodnienia i wydanie warunków odpowiada Wykonawca Rozdzielnie elektryczne Ilość oraz lokalizację rozdzielnic dobrać przy zachowaniu niezależnych funkcjonalnie części instalacji. Podrozdzielnice wewnętrzne, wykonać w klasie izolacji II. Na zasilaniu stosować czterobiegunowe rozłączniki izolacyjne. Rozdzielnice wykonać z zastosowaniem aparatury modułowej na szynie TH 35. W każdej rozdzielnicy zabudować kontrolę obecności napięcia i ochronę przeciwprzepięciową. Zapewnić, co najmniej 10 % rezerwy w zabezpieczeniach odpływowych (obwody oświetleniowe i gniazd ogólnych) oraz 30 % rezerwy wolego miejsca do późniejszej rozbudowy. Stopień IP dobrać do warunków środowiskowych (nie mniej jednak jak IP30). Rozdzielnice oddziałowe połączyć do rozdzielnicy głównej RG kablami miedzianymi w systemie TN-S. 19

20 Konstrukcje montażowe 1. Producent konstrukcji wsporczej musi spełniać normę PN-EN A1: Dopuszcza się oprócz stali nierdzewnej oraz aluminium zastosowanie stali ocynkowanej ogniowo. Dla elementów ze stali ocynkowanej stawia się wymagania zgodnie z normą PN - EN ISO 1461 i odpowiednią klasą korozyjności nie mniejszą niż C4. Zabezpieczenie cynkowe konstrukcji musi posiadać klasę korozyjności gwarantującą minimum 20 letnią odporność na korozję (gwarancja udzielona na piśmie przez dostawcę systemu). 3. Cynkowanie należy wykonać na gotowych elementach. Nie dopuszcza się przycinania lub nawiercania profili na miejscu budowy. Nie dopuszcza się stosowania stali ocynkowanej do wykonania podpórek bezpośrednio pod modułami Monitoring pracy elektrowni, wizualizacja System fotowoltaiczny należy wyposażyć w instalację monitorującą parametry jego pracy po stronie DC i AC. Zakres monitorowanych parametrów uwzględnia: pomiar mocy, napięcia i prądu pola modułów fotowoltaicznych, temperaturę otoczenia i modułów, natężenie promieniowania oraz napięcie, prąd, moc i częstotliwość prądu wyjściowego falowników. Urządzenia do pomiarów meteorologicznych (temperatura otoczenia, modułów, natężenie promieniowania) powinny umożliwiać pomiar z przedziałem próbkowania maksimum 1 min dla natężenia promieniowania i przedziałem 1-10min dla temperatury). Urządzenia monitorujące pracę systemu powinny mieć możliwość bezprzewodowej komunikacji z komputerem, na którym zmierzone dane zostaną zapisane, poddane obróbce a następnie udostępnione za pośrednictwem internetu placówce wskazanej przez zamawiającego. Instalacja powinna zostać wyposażona w urządzenia spełniające funkcje: Obsługa interfejsu RS485 lub innego właściwego dla wybranego systemu i urządzeń. Pobieranie/wysyłanie danych poprzez Internet. Wizualizacja w postaci wykresów i danych liczbowych na stronie WWW Automatyczny zapis pomiarów do bazy danych Komunikacja z falownikiem: RS485, Format zapisywanych danych: pliki txt i xls Rodzaj logowania: jako użytkownik (możliwość podglądu) i jako operator (możliwość zmian). Instalację należy wyposażyć w system automatyki, wraz z możliwością monitorowania produkcji energii w oparciu o dostarczony falownik umożliwiający analizę parametrów elektrycznych składający się z elementów rejestracji danych znajdujących się w 20

21 poszczególnych falownikach połączonych kablem zgodnym z wymaganiami dotyczącymi transmisji danych [RS485] oraz odpornością na warunki atmosferyczne. Całkowita analiza danych przeprowadzona będzie w oparciu o oprogramowanie dostarczone przez producenta falowników oraz dodatkowo może zostać rozszerzona o sprzętowe i programowe wykorzystanie innych systemów w celu kontroli większej ilości parametrów niezbędnych do pełnego monitorowania parametrów jak również umożliwi prognozowanie produkcji energii. Wykonawca przekaże użytkownikowi wszystkie narzędzia potrzebne do zaprogramowania systemu, oraz wszystkie programy aplikacyjne w wersjach źródłowych. Wszystkie rejestrowane parametry należy przedstawić w postaci ekranów synoptycznych wizualizowanych w formie ustalonej z Zamawiającym na etapie projektu systemu wizualizacji. Dodatkowo należy dostarczyć jedną stację wizualizacyjną opartą o dotykowy ekran o przekątnej min. 20, na której wizualizowane będą wszystkie parametry eksploatacyjne. W ramach zamówienia Wykonawca dostarczy system oparty o minimum 5 licencji dostępowych do stacji analiz danych i wizualizacji opisanych w niniejszym punkcie. 4. SZCZEGÓŁOWE WŁAŚCIWOŚCI FUNKCJONALNO-UŻYTKOWE WYRAŻONE WE WSKAŹNIKACH POWIERZCHNIOWO-KUBATUROWYCH. Specyfikacja zamówienia na obecnym etapie uniemożliwia określenie ostatecznych wskaźników powierzchniowo-kubaturowych zgodnie z Polską Normą PN-ISO 9836:1997. Do programu funkcjonalno-użytkowego dołączony jest plan zagospodarowania terenu oraz schemat technologiczny. Rozwiązania, zastosowane na kolejnych etapach realizacji inwestycji, muszą ograniczać wpływ projektowanej instalacji, a w tym: a. Ograniczać emisję zanieczyszczeń powietrza poprzez hermetyzację i neutralizację substancji zapachowych (tam gdzie jest to uzasadnione) b. Chronić klimat akustyczny poprzez ograniczenie emisji dźwięku. 21

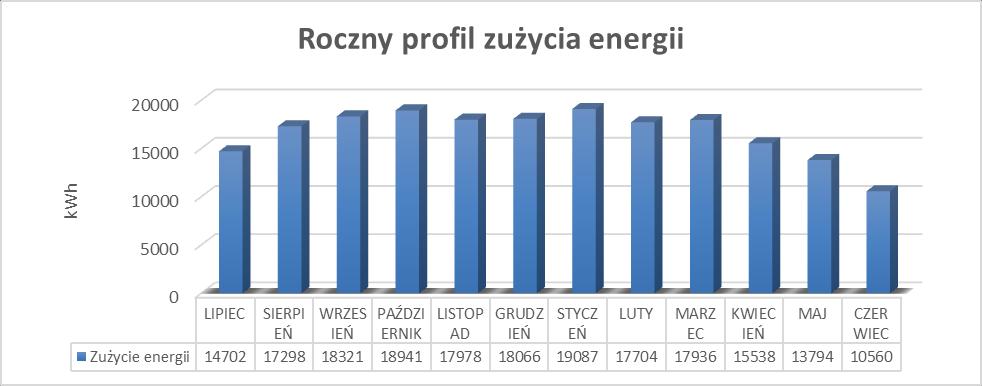

22 5. WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Wymagania ogólne Prace projektowe związane z doborem parametrów elektrowni fotowoltaicznej i jej podzespołów należy poprzedzić minimum miesięcznymi badaniami profilu energetycznego LODR dokonując całodobowe pomiary czasowe zużycia energii z czasem minimum 1 minuta. Zgromadzone dane należy przedstawić zamawiającemu oraz wykorzystać, jako podstawę do projektowania połączeń i kierunkowania elektrowni fotowoltaicznej w taki sposób aby zabezpieczyć maksymalny poziom konsumpcji własnej energii. W stosunku do komponentów elektrowni należy spełnić wymogi określone w pkt. 3 niniejszego opracowania Dobór mocy i projekt elektrowni fotowoltaicznej Przy doborze mocy falownika należy wziąć pod uwagę azymut oraz kąt pochylenia modułów. Dobór mocy generatora PV powinien mieścić się w: Tabela 1. Dobór mocy generatora fotowoltaicznego do mocy falownika przy różnych kątach pochylenia Kąt pochylenia instalacji [ ] Moc generatora PV w stosunku do mocy falownika ,95 1, , ,05 1, ,10 1,40 Tabela 2. Dobór mocy generatora fotowoltaicznego do mocy falownika przy różnych kątach odchylenia instalacji od południa Odchylenie od południa Moc generatora PV w stosunku do mocy falownika przy pochyleniu [ ] 60 0,97 1, , ,03 1,28 90 (układ wschód lub 1,07 1,33 zachód) W zakresie napięciowego doboru modułów fotowoltaicznych do falownika temperatury obliczeniowe należy przyjąć zgodnie z poniższa tabelą zgodnie z podziałem na strefy klimatyczne według załącznika do normy PN-EN Tabela 3. Temperatury obliczeniowe dla wyliczenia temperatur moduły w skrajnych temperaturowych warunkach pracy. Strefa Projektowa minimalna Projektowana Projektowana 22

23 klimatyczna temperatura zewnętrzna Tmin minimalna temperatura pracy Tpmin maksymalna temperatura pracy Tpmax I II III IV V Temperaturę Tmin należy przyjąć do wyliczenia napięcia obwodu otwartego łańcucha modułów w niskiej temperaturze, 2. Temperaturę Tpmin należy przyjąć do wyliczenia napięcia w punkcie mocy maksymalnej w niskiej temperaturze, 3. Temperaturę Tpmax należy przyjąć do wyliczenia napięcia w punkcie mocy maksymalnej w wysokiej temperaturze, Przy doborze łańcuchów modułów do falownika muszą zostać spełnione warunki: 1. Napięcie obwodu otwartego łańcucha modułów przy temperaturze Tmin musi być niższe niż maksymalne dopuszczalne napięcie pracy falownika określone przez producenta. 2. Napięcie w punkcie mocy maksymalnej łańcucha modułów przy temperaturze Tpmax musi być wyższe niż minimalne dopuszczalne napięcie MPPt falownika określone przez producenta dla pracy z pełną mocą. 3. Napięcie w punkcie mocy maksymalnej łańcucha modułów przy temperaturze Tpmin musi być niższe niż maksymalne dopuszczalne napięcie MPPt falownika określone przez producenta dla pracy z pełną mocą. Do wyliczenia warunków bezpieczeństwa w zakresie prądów zwarcia należy przyjąć możliwość pojawienia się na module PV prądu, jaki powstałby przy natężeniu promieniowania słonecznego 1250 W/m2. Oznacza to, że przy wyliczaniu warunków bezpieczeństwa prąd zwarcia podawany przez producenta w warunkach STC należy pomnożyć przez wskaźnik 1x25. Ochrona przetężeniowa i zwarciowa po stronie DC może być wykonana jedynie w postaci wkładek topikowych o charakterystyce dedykowanej do instalacji fotowoltaicznych. Zastosowanie ochrony w postaci bezpieczników topikowych jest bezwzględnie wymagana, jeżeli liczba połączeń równoległych łańcuchów modułów jest większa niż 2. Należy wziąć pod uwagę także połączenia równoległe wewnątrz falownika. Przewód zasilający po stronie AC musi być chroniony przed skutkami prądów zwarciowych przez zabezpieczenie przetężeniowe zainstalowane na przyłączu do zacisków AC. 23

24 Wszystkie elementy metalowe elektrowni PV w szczególności konstrukcja wsporcza oraz ramki modułów PV muszą zostać objęte systemem uziemionych połączeń wyrównawczych. Konstrukcję wsporczą należy uziemić osiągając rezystancję poniżej 10 Ohm. Falowniki po stronie AC i DC muszą być chronione ogranicznikami przepięć minimum typ 2. Minimalny przekrój przewodu ochronnego do połączenia ograniczników przepięć 6 mm2. W przypadku montażu instalacji odgromowej i braku odstępu separacyjnego między generatorem PV i zwodami pionowymi lub poziomymi dodatkowo należy zastosować ograniczniki przepięć typ 1. Poziom ochrony odgromowej należy dobrać zgodnie z normą PN-EN poprzedzając dobór analizą ryzyka. W przypadku zastosowania w instalacji falowników beztransformatorowych bez podstawowej separacji strony AC i DC należy zastosować wyłącznik różnicowoprądowy typu B. Wyłącznik różnicowoprądowy może być zintegrowany z falownikiem Ukierunkowanie elektrowni fotowoltaicznej W zakresie lokalizacji: 1. Moduły fotowoltaiczne należy lokalizować w miejscach gdzie nie następuje ich zacienienie od innych obiektów. 2. W przypadku instalacji naziemnych i na dachach płaskich odstępy między rzędami zaleca się dobrać tak, aby pierwszego dnia zimy linia cienia w południe słoneczne zatrzymywała się na dolnej krawędzi pierwszego rzędu modułów. 3. W przypadku instalacji naziemnych i na dachach płaskich z uwagi na minimalizację skutków zacienienia zaleca się montaż modułów z krzemu krystalicznego w układzie poziomym a modułów cienkowarstwowych w pionowo lub poziomo w zależności od układu ogniw w module trzymając się zasady prostopadłego ustawienia ogniw względem ziemi. 4. W przypadku instalacji naziemnych i na dachach płaskich jeżeli nie jest zachowa zasada określona w p.3 bezwzględnie odstępy między rzędami muszą gwarantować brak zacienienia między rzędami także 1 dnia zimy. 5. W przypadku braku możliwości uniknięcia zacienienia na module PV z uwagi na lokalizację czy ograniczoną przestrzeń montażową dopuszcza się zacienienie o stopniu nie większym niż 4%. 6. Stopień zacienienia powinien być potwierdzony obliczeniami komputerowymi 7. W miejscach o stopniu zacienienia większym niż 4% należy wykorzystać optymalizatory mocy. (optymalizatory mocy mogą być zintegrowane z modułami PV) 24

25 Ukierunkowanie elektrowni fotowoltaicznej należy uzależnić od wcześniejszych pomiarów profilu konsumpcji energii. Ukierunkowanie należy dobrać i wykazać obliczeniami bądź symulacjami produktywności do akceptacji zamawiającego z uwzględnieniem wyznaczenia % wykorzystania energii na potrzeby własne Podstawowe założenia i wymagania. Wykonawca przed rozpoczęciem prac projektowych dokona potwierdzenia bądź weryfikacji danych wyjściowych do projektowania przygotowanych przez Zamawiającego (założeń bilansowych i jakościowych) i w uzasadnionych wypadkach dostosuje je tak, aby zagwarantować osiągnięcie wymagań zawartych w PFU. Wykonawca podczas wykonywania projektu wstępnego dokona potwierdzenia bądź weryfikacji dotychczasowych założeń i w uzasadnionych wypadkach dostosuje założenia tak, aby zagwarantować osiągnięcie wymagań zawartych w Specyfikacji Istotnych Warunków Zamówienia oraz zweryfikuje wszystkie przekazane przez Zamawiającego informacje. Podstawą rozwiązań projektowych powinna być prostota oraz powinny być spełnione wymagania niezawodności, tak aby budynki, budowle, urządzenia i wyposażenie zapewniały długotrwałą, bezproblemową eksplorację przy niskich kosztach obsługi. Należy zwrócić szczególną uwagę na zapewnienie łatwego dostępu w celu inspekcji, oczyszczenia, obsługi i napraw. Wszystkie dostarczone urządzenia i wyposażenie powinny być zaprojektowane w taki sposób, aby bezawaryjnie pracowały we wszystkich warunkach eksploatacyjnych Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych. Zarówno projekt budowlany jak i projekt wykonawczy ma być opracowany na podstawie obowiązujących przepisów polskiego prawa oraz innych przepisów i norm a w szczególności: opracowanie powinno bazować na najnowszych rozwiązaniach technicznych, opracowanie powinno bazować na rozwiązaniach mających na celu oszczędność energii oraz poszanowanie ekologii. Wykonawca przed rozpoczęciem prac projektowych pozyska i zweryfikuje dane i materiały niezbędne do realizacji przedmiotu zamówienia (tzw. dane wyjściowe do projektowania), ponadto przeprowadzi konsultacje z Zamawiającym dotyczące zagadnień ramowych projektu w wyniku czego uzyska akceptację Zamawiającego dla planowanych założeń Projekt budowlany, projekt wykonawczy (branżowy). 25

26 1. Prace związane z budową oraz przekazaniem do eksploatacji inwestycji zostaną zrealizowane w oparciu o: a. Projekt budowlany wielobranżowy wraz ze wszystkimi dokumentami niezbędnymi do uzyskania pozwolenia na budowę. b. Uzyskane pozwolenie na budowę. c. Projekt wykonawczy ( projekty da poszczególnych branż). 2. W związku z powyższym, przed rozpoczęciem prac Wykonawca pozyska i zweryfikuje dane i materiały niezbędne do realizacji przedmiotu zamówienia (tzw. dane wyjściowe do projektowania) oraz: a. Pozyska aktualną mapę do celów opiniodawczych i projektowych dla obszaru objętego Inwestycją. b. Pozyska inne wymagane materiały, ekspertyzy, analizy, opracowania i badania niezbędne dla prawidłowego wykonania dokumentacji projektowej i późniejszej realizacji robót. c. Wykona na własny koszt wszystkie badania i analizy uzupełniające niezbędne dla prawidłowego wykonania Dokumentów Wykonawcy. 3. Wykonawca opracuje i zatwierdzi u Zamawiającego Dokumenty Wykonawcy obejmujące, co najmniej: a. Projekty Budowlane inwestycji w zakresie niezbędnym do uzyskania pozwolenia na budowę z uzyskaniem wynikających z przepisów: uzgodnień, opinii, pozwoleń opracowane w zakresie zgodnym z wymaganiami ustawy Prawo budowlane z 7 lipca 1994, z późniejszymi zmianami oraz Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U Nr 0 poz.462 z późn.zm.) oraz inne uzgodnienia niezbędne dla uzyskania pozwolenia na użytkowanie (5 egz.) b. Dokumentację Wykonawczą dla celów realizacji inwestycji oraz specyfikacje techniczne wykonania i odbioru robót według wymagań zawartych w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (t. jedn. Dz.U r. nr 0 poz. 1129), niezbędne dla prawidłowego wykonania zamówienia. Projekty techniczne wykonawcze stanowić będą uszczegółowienie dla potrzeb wykonawstwa Projektu Budowlanego w poszczególnych branżach. Dokumentacja wykonawcza 26

27 powinna być opracowana z uwzględnieniem warunków zatwierdzenia Projektu Budowlanego oraz warunków zawartych w uzyskanych opiniach i uzgodnieniach, jak również szczegółowych wytycznych Zamawiającego. c. Plan Bezpieczeństwa i Ochrony Zdrowia (BIOZ). Wykonawca opracuje dokumenty Wykonawcy obejmujące, co najmniej: Projekt budowlany opracowany w oparciu o uzgodniony przez Zamawiającego Projekt Wstępny, zakresie zgodnym z wymaganiami obowiązującej w Polsce ustawy Prawo budowlane z 7 lipca egzemplarzy, w wersji papierowej + 2 egzemplarze w wersji elektronicznej. Projekty wykonawcze (branżowe) i inne opracowania wymagane dla uzyskania pozwolenia na budowę 5 egzemplarzy w wersji papierowej + 2 egzemplarze w wersji elektronicznej Kosztorys w rozbiciu na branże dokument kosztowy, którego celem jest szczegółowe ustalenie kosztów danego rodzaju robót (wersja papierowa 2 egz., wersja elektroniczna 2 egz.) Elektroniczne wersje powinny zawierać całość dokumentacji projektowej, włącznie ze skanami wszelkiej korespondencji (pism, uzgodnień, warunków itp.) w formacie PDF, stanowiących część projektu. Przed projektowaniem Wykonawca: uzyska mapy do celów projektowych, w zakresie niezbędnym do opracowania dokumentacji projektowej. wykona uzupełniające badania geotechniczne podłoża gruntowego w zakresie niezbędnym dla opracowania dokumentacji projektowej. Ponadto Wykonawca wykona na własny koszt wszystkie badania i analizy uzupełniające niezbędne dla prawidłowego wykonania dokumentów Wykonawcy, a w szczególności projektu budowlanego. W ramach Umowy Wykonawca uzyska wszelkie wymagane zgodnie z prawem polskim uzgodnienia, opinie i decyzje administracyjne niezbędne dla zaprojektowania, wybudowania, uruchomienia oraz przekazania elektrowni fotowoltaicznej. Wykonawca przeprowadzi pełną procedurę przyłączenia elektrowni fotowoltaicznej do sieci elektroenergetycznej. Moment końcowego odbioru instalacji określa się na datę pierwszego prawnego wprowadzenia energii do sieci wewnętrznej obiektów LODR. 27

28 Zatwierdzenie jakiegokolwiek dokumentu przez Zamawiającego nie ogranicza odpowiedzialności Wykonawcy wynikającej z Umowy. Zasadą założonych rozwiązań projektowych powinna być prostota i niezawodność zapewniająca długoterminową bezawaryjną pracę instalacji i niskie koszty eksploatacyjne. Dokumentacja projektowa winna być opracowana przez wykwalifikowany personel posiadający odpowiednie doświadczenie zawodowe i uprawnienia. Zakres i treść projektu oraz dostawy maszyn, urządzeń instalacji, itp. jak również wykonanie robót powinny być oparte o obowiązujące przepisy prawa polskiego, przepisy wydane przez władze miejscowe oraz inne przepisy i normy, które są w jakikolwiek sposób związane z przedmiotem zamówienia w szczególności: projekt musi bazować na najnowszych rozwiązaniach technicznych. projekt musi być wykonany z wykorzystaniem rozwiązań opierających się o zasady poszanowania energii i ekologii. Wykonawca jest zobowiązany do przeprowadzenia konsultacji z Zamawiającym na etapie wykonania założeń projektowych i uzyskania akceptacji Zamawiającego dla tych założeń. UWAGA! Akceptacja upoważnia dopiero Wykonawcę do dalszej realizacji prac projektowych. Wykonawca jest zobowiązany do końcowego złożenia wymaganych prawem klauzul i oświadczeń do projektu. Wykonawca jest zobowiązany do wykonania założeń projektowych, projektu budowlanego, projektów wykonawczych, projektów powykonawczych oraz wszelkich innych opracowań wymagających formy pisemnej i graficznej w formie analogowej (papierowej) w ilościach zgodnych z załączonym opisem. Wykonawca przy projektowaniu obiektów zadba, aby plan ogólny, detale projektowe oraz aspekty funkcjonalne umożliwiały długą eksploatację bez ponoszenia dodatkowych kosztów. Obiekty powinny charakteryzować się wytrzymałą konstrukcją, odpornością na działanie obciążeń, którym mogą zostać poddane w trakcie eksploatacji oraz posiadać estetyczny wygląd. Wykonane obiekty powinny zagwarantować: - bezpieczeństwo konstrukcji; - bezpieczeństwo użytkowania; -odpowiednie warunki higieniczne i zdrowotne oraz ochrony środowiska; Powinny być też poprawne w każdym aspekcie przyszłego użytkowania oraz zapewniać maksymalne bezpieczeństwo i komfort personelowi przyszłego użytkownika. 28
