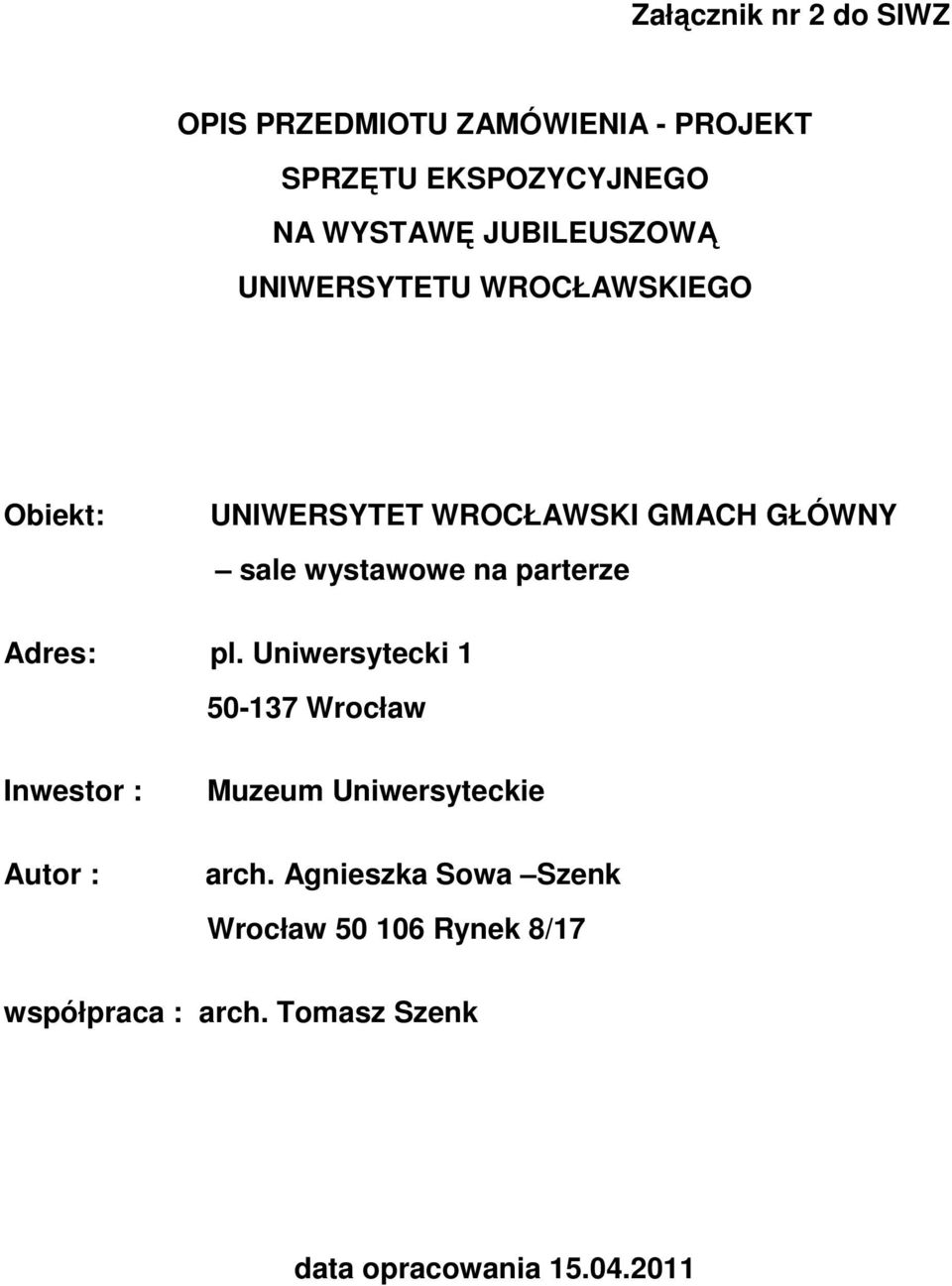

1 Załącznik nr 2 do SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA - PROJEKT SPRZĘTU EKSPOZYCYJNEGO NA WYSTAWĘ JUBILEUSZOWĄ UNIWERSYTETU WROCŁAWSKIEGO Obiekt: UNIWERSYTET WROCŁAWSKI GMACH GŁÓWNY sale wystawowe na parterze Adres: pl. Uniwersytecki Wrocław Inwestor : Autor : Muzeum Uniwersyteckie arch. Agnieszka Sowa Szenk Wrocław Rynek 8/17 współpraca : arch. Tomasz Szenk data opracowania

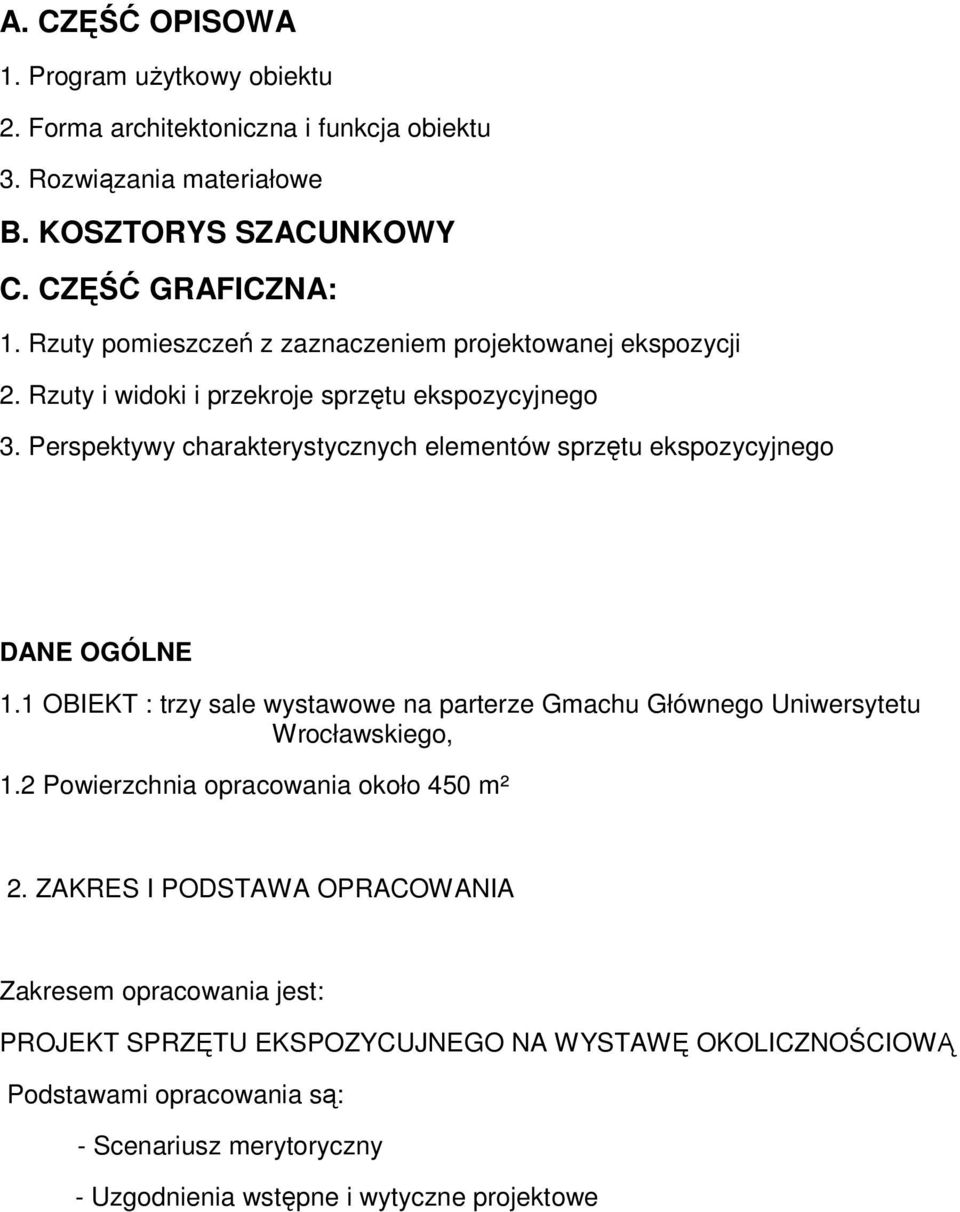

2 A. CZĘŚĆ OPISOWA 1. Program uŝytkowy obiektu 2. Forma architektoniczna i funkcja obiektu 3. Rozwiązania materiałowe B. KOSZTORYS SZACUNKOWY C. CZĘŚĆ GRAFICZNA: 1. Rzuty pomieszczeń z zaznaczeniem projektowanej ekspozycji 2. Rzuty i widoki i przekroje sprzętu ekspozycyjnego 3. Perspektywy charakterystycznych elementów sprzętu ekspozycyjnego DANE OGÓLNE 1.1 OBIEKT : trzy sale wystawowe na parterze Gmachu Głównego Uniwersytetu Wrocławskiego, 1.2 Powierzchnia opracowania około 450 m² 2. ZAKRES I PODSTAWA OPRACOWANIA Zakresem opracowania jest: PROJEKT SPRZĘTU EKSPOZYCUJNEGO NA WYSTAWĘ OKOLICZNOŚCIOWĄ Podstawami opracowania są: - Scenariusz merytoryczny - Uzgodnienia wstępne i wytyczne projektowe

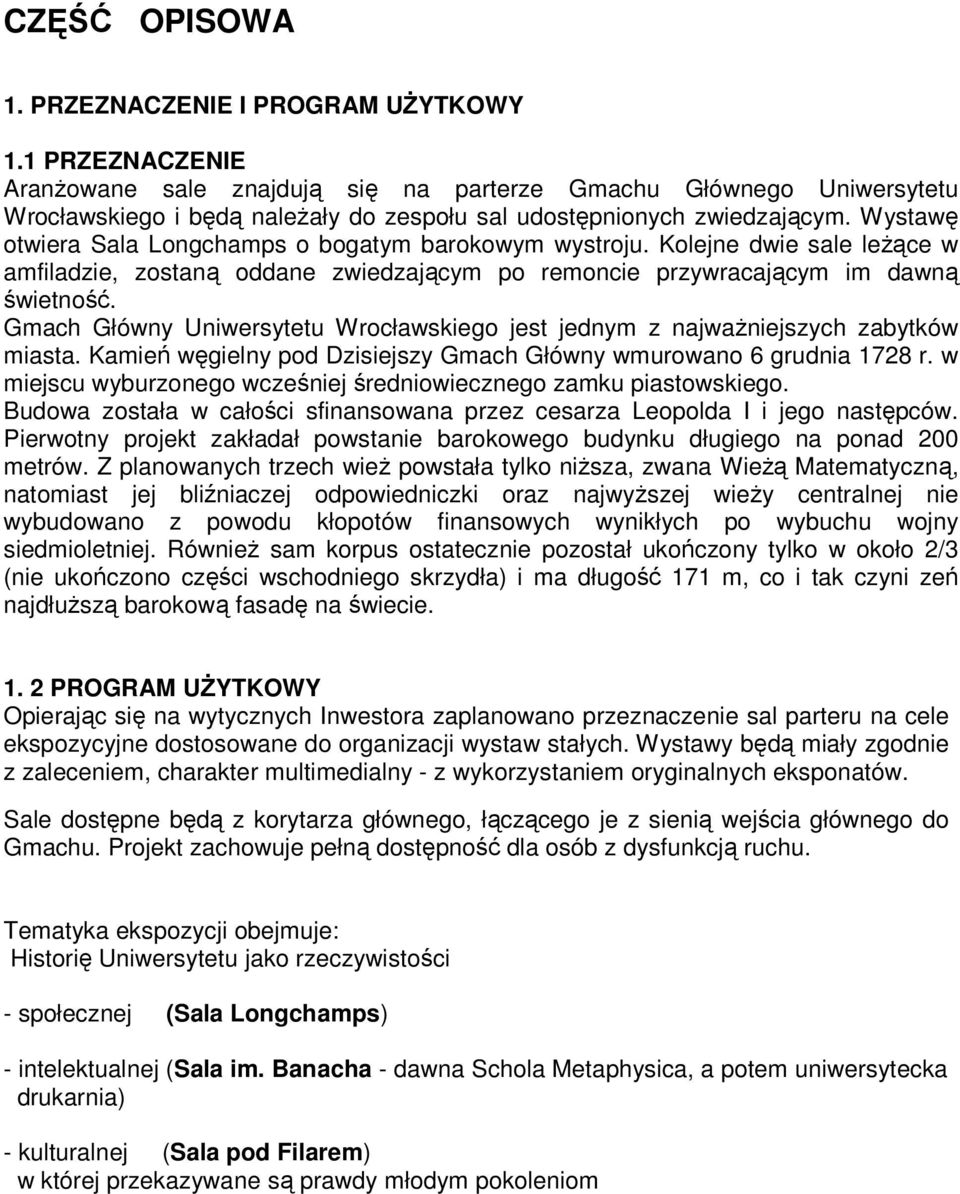

3 CZĘŚĆ OPISOWA 1. PRZEZNACZENIE I PROGRAM UśYTKOWY 1.1 PRZEZNACZENIE AranŜowane sale znajdują się na parterze Gmachu Głównego Uniwersytetu Wrocławskiego i będą naleŝały do zespołu sal udostępnionych zwiedzającym. Wystawę otwiera Sala Longchamps o bogatym barokowym wystroju. Kolejne dwie sale leŝące w amfiladzie, zostaną oddane zwiedzającym po remoncie przywracającym im dawną świetność. Gmach Główny Uniwersytetu Wrocławskiego jest jednym z najwaŝniejszych zabytków miasta. Kamień węgielny pod Dzisiejszy Gmach Główny wmurowano 6 grudnia 1728 r. w miejscu wyburzonego wcześniej średniowiecznego zamku piastowskiego. Budowa została w całości sfinansowana przez cesarza Leopolda I i jego następców. Pierwotny projekt zakładał powstanie barokowego budynku długiego na ponad 200 metrów. Z planowanych trzech wieŝ powstała tylko niŝsza, zwana WieŜą Matematyczną, natomiast jej bliźniaczej odpowiedniczki oraz najwyŝszej wieŝy centralnej nie wybudowano z powodu kłopotów finansowych wynikłych po wybuchu wojny siedmioletniej. RównieŜ sam korpus ostatecznie pozostał ukończony tylko w około 2/3 (nie ukończono części wschodniego skrzydła) i ma długość 171 m, co i tak czyni zeń najdłuŝszą barokową fasadę na świecie PROGRAM UśYTKOWY Opierając się na wytycznych Inwestora zaplanowano przeznaczenie sal parteru na cele ekspozycyjne dostosowane do organizacji wystaw stałych. Wystawy będą miały zgodnie z zaleceniem, charakter multimedialny - z wykorzystaniem oryginalnych eksponatów. Sale dostępne będą z korytarza głównego, łączącego je z sienią wejścia głównego do Gmachu. Projekt zachowuje pełną dostępność dla osób z dysfunkcją ruchu. Tematyka ekspozycji obejmuje: Historię Uniwersytetu jako rzeczywistości - społecznej (Sala Longchamps) - intelektualnej (Sala im. Banacha - dawna Schola Metaphysica, a potem uniwersytecka drukarnia) - kulturalnej (Sala pod Filarem) w której przekazywane są prawdy młodym pokoleniom

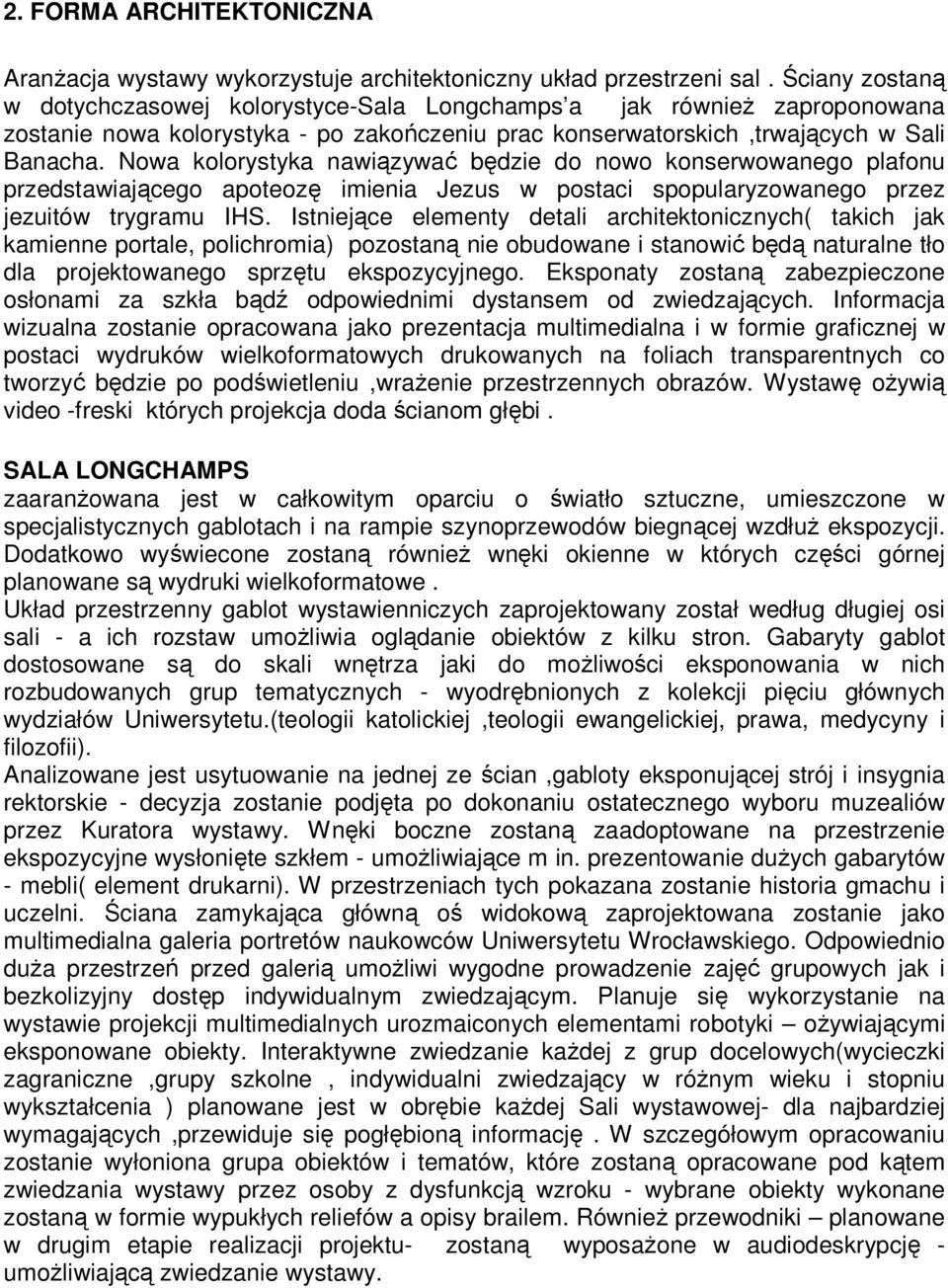

4 2. FORMA ARCHITEKTONICZNA AranŜacja wystawy wykorzystuje architektoniczny układ przestrzeni sal. Ściany zostaną w dotychczasowej kolorystyce-sala Longchamps a jak równieŝ zaproponowana zostanie nowa kolorystyka - po zakończeniu prac konserwatorskich,trwających w Sali Banacha. Nowa kolorystyka nawiązywać będzie do nowo konserwowanego plafonu przedstawiającego apoteozę imienia Jezus w postaci spopularyzowanego przez jezuitów trygramu IHS. Istniejące elementy detali architektonicznych( takich jak kamienne portale, polichromia) pozostaną nie obudowane i stanowić będą naturalne tło dla projektowanego sprzętu ekspozycyjnego. Eksponaty zostaną zabezpieczone osłonami za szkła bądź odpowiednimi dystansem od zwiedzających. Informacja wizualna zostanie opracowana jako prezentacja multimedialna i w formie graficznej w postaci wydruków wielkoformatowych drukowanych na foliach transparentnych co tworzyć będzie po podświetleniu,wraŝenie przestrzennych obrazów. Wystawę oŝywią video -freski których projekcja doda ścianom głębi. SALA LONGCHAMPS zaaranŝowana jest w całkowitym oparciu o światło sztuczne, umieszczone w specjalistycznych gablotach i na rampie szynoprzewodów biegnącej wzdłuŝ ekspozycji. Dodatkowo wyświecone zostaną równieŝ wnęki okienne w których części górnej planowane są wydruki wielkoformatowe. Układ przestrzenny gablot wystawienniczych zaprojektowany został według długiej osi sali - a ich rozstaw umoŝliwia oglądanie obiektów z kilku stron. Gabaryty gablot dostosowane są do skali wnętrza jaki do moŝliwości eksponowania w nich rozbudowanych grup tematycznych - wyodrębnionych z kolekcji pięciu głównych wydziałów Uniwersytetu.(teologii katolickiej,teologii ewangelickiej, prawa, medycyny i filozofii). Analizowane jest usytuowanie na jednej ze ścian,gabloty eksponującej strój i insygnia rektorskie - decyzja zostanie podjęta po dokonaniu ostatecznego wyboru muzealiów przez Kuratora wystawy. Wnęki boczne zostaną zaadoptowane na przestrzenie ekspozycyjne wysłonięte szkłem - umoŝliwiające m in. prezentowanie duŝych gabarytów - mebli( element drukarni). W przestrzeniach tych pokazana zostanie historia gmachu i uczelni. Ściana zamykająca główną oś widokową zaprojektowana zostanie jako multimedialna galeria portretów naukowców Uniwersytetu Wrocławskiego. Odpowiednio duŝa przestrzeń przed galerią umoŝliwi wygodne prowadzenie zajęć grupowych jak i bezkolizyjny dostęp indywidualnym zwiedzającym. Planuje się wykorzystanie na wystawie projekcji multimedialnych urozmaiconych elementami robotyki oŝywiającymi eksponowane obiekty. Interaktywne zwiedzanie kaŝdej z grup docelowych(wycieczki zagraniczne,grupy szkolne, indywidualni zwiedzający w róŝnym wieku i stopniu wykształcenia ) planowane jest w obrębie kaŝdej Sali wystawowej- dla najbardziej wymagających,przewiduje się pogłębioną informację. W szczegółowym opracowaniu zostanie wyłoniona grupa obiektów i tematów, które zostaną opracowane pod kątem zwiedzania wystawy przez osoby z dysfunkcją wzroku - wybrane obiekty wykonane zostaną w formie wypukłych reliefów a opisy brailem. RównieŜ przewodniki planowane w drugim etapie realizacji projektu- zostaną wyposaŝone w audiodeskrypcję - umoŝliwiającą zwiedzanie wystawy.

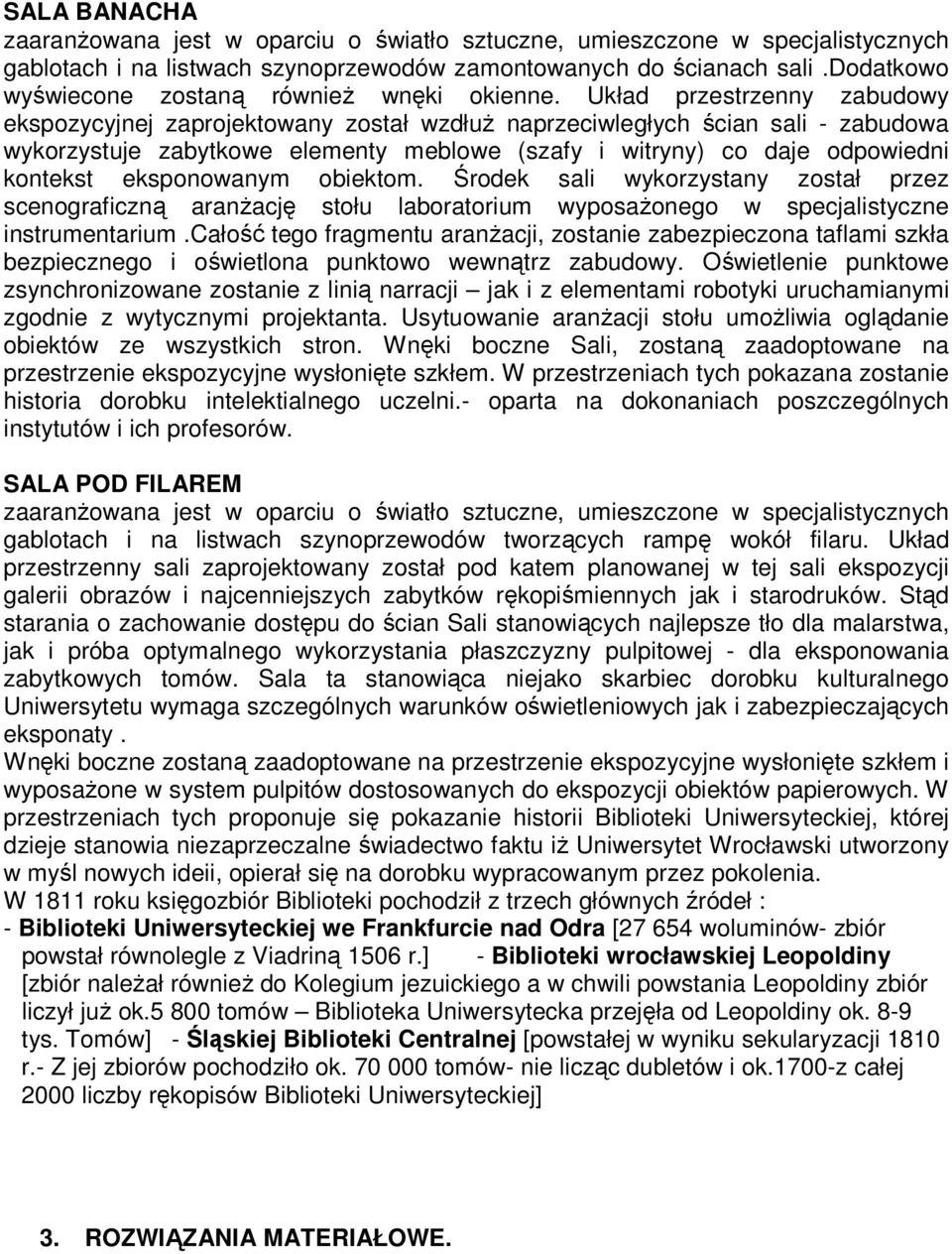

5 SALA BANACHA zaaranŝowana jest w oparciu o światło sztuczne, umieszczone w specjalistycznych gablotach i na listwach szynoprzewodów zamontowanych do ścianach sali.dodatkowo wyświecone zostaną równieŝ wnęki okienne. Układ przestrzenny zabudowy ekspozycyjnej zaprojektowany został wzdłuŝ naprzeciwległych ścian sali - zabudowa wykorzystuje zabytkowe elementy meblowe (szafy i witryny) co daje odpowiedni kontekst eksponowanym obiektom. Środek sali wykorzystany został przez scenograficzną aranŝację stołu laboratorium wyposaŝonego w specjalistyczne instrumentarium.całość tego fragmentu aranŝacji, zostanie zabezpieczona taflami szkła bezpiecznego i oświetlona punktowo wewnątrz zabudowy. Oświetlenie punktowe zsynchronizowane zostanie z linią narracji jak i z elementami robotyki uruchamianymi zgodnie z wytycznymi projektanta. Usytuowanie aranŝacji stołu umoŝliwia oglądanie obiektów ze wszystkich stron. Wnęki boczne Sali, zostaną zaadoptowane na przestrzenie ekspozycyjne wysłonięte szkłem. W przestrzeniach tych pokazana zostanie historia dorobku intelektialnego uczelni.- oparta na dokonaniach poszczególnych instytutów i ich profesorów. SALA POD FILAREM zaaranŝowana jest w oparciu o światło sztuczne, umieszczone w specjalistycznych gablotach i na listwach szynoprzewodów tworzących rampę wokół filaru. Układ przestrzenny sali zaprojektowany został pod katem planowanej w tej sali ekspozycji galerii obrazów i najcenniejszych zabytków rękopiśmiennych jak i starodruków. Stąd starania o zachowanie dostępu do ścian Sali stanowiących najlepsze tło dla malarstwa, jak i próba optymalnego wykorzystania płaszczyzny pulpitowej - dla eksponowania zabytkowych tomów. Sala ta stanowiąca niejako skarbiec dorobku kulturalnego Uniwersytetu wymaga szczególnych warunków oświetleniowych jak i zabezpieczających eksponaty. Wnęki boczne zostaną zaadoptowane na przestrzenie ekspozycyjne wysłonięte szkłem i wyposaŝone w system pulpitów dostosowanych do ekspozycji obiektów papierowych. W przestrzeniach tych proponuje się pokazanie historii Biblioteki Uniwersyteckiej, której dzieje stanowia niezaprzeczalne świadectwo faktu iŝ Uniwersytet Wrocławski utworzony w myśl nowych ideii, opierał się na dorobku wypracowanym przez pokolenia. W 1811 roku księgozbiór Biblioteki pochodził z trzech głównych źródeł : - Biblioteki Uniwersyteckiej we Frankfurcie nad Odra [ woluminów- zbiór powstał równolegle z Viadriną 1506 r.] - Biblioteki wrocławskiej Leopoldiny [zbiór naleŝał równieŝ do Kolegium jezuickiego a w chwili powstania Leopoldiny zbiór liczył juŝ ok tomów Biblioteka Uniwersytecka przejęła od Leopoldiny ok. 8-9 tys. Tomów] - Śląskiej Biblioteki Centralnej [powstałej w wyniku sekularyzacji 1810 r.- Z jej zbiorów pochodziło ok tomów- nie licząc dubletów i ok.1700-z całej 2000 liczby rękopisów Biblioteki Uniwersyteckiej] 3. ROZWIĄZANIA MATERIAŁOWE.

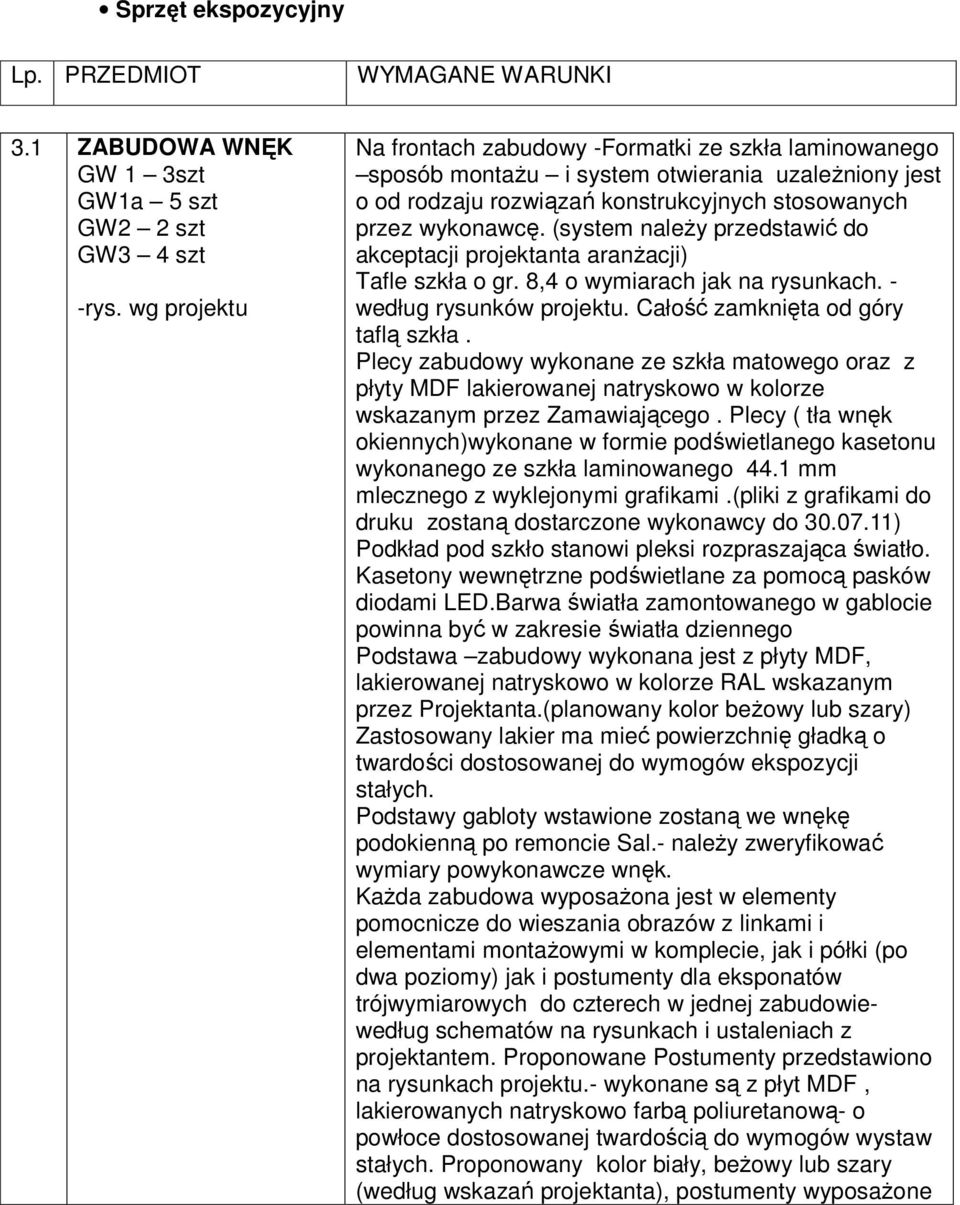

6 Sprzęt ekspozycyjny Lp. PRZEDMIOT WYMAGANE WARUNKI 3.1 ZABUDOWA WNĘK GW 1 3szt GW1a 5 szt GW2 2 szt GW3 4 szt -rys. wg projektu Na frontach zabudowy -Formatki ze szkła laminowanego sposób montaŝu i system otwierania uzaleŝniony jest o od rodzaju rozwiązań konstrukcyjnych stosowanych przez wykonawcę. (system naleŝy przedstawić do akceptacji projektanta aranŝacji) Tafle szkła o gr. 8,4 o wymiarach jak na rysunkach. - według rysunków projektu. Całość zamknięta od góry taflą szkła. Plecy zabudowy wykonane ze szkła matowego oraz z płyty MDF lakierowanej natryskowo w kolorze wskazanym przez Zamawiającego. Plecy ( tła wnęk okiennych)wykonane w formie podświetlanego kasetonu wykonanego ze szkła laminowanego 44.1 mm mlecznego z wyklejonymi grafikami.(pliki z grafikami do druku zostaną dostarczone wykonawcy do ) Podkład pod szkło stanowi pleksi rozpraszająca światło. Kasetony wewnętrzne podświetlane za pomocą pasków diodami LED.Barwa światła zamontowanego w gablocie powinna być w zakresie światła dziennego Podstawa zabudowy wykonana jest z płyty MDF, lakierowanej natryskowo w kolorze RAL wskazanym przez Projektanta.(planowany kolor beŝowy lub szary) Zastosowany lakier ma mieć powierzchnię gładką o twardości dostosowanej do wymogów ekspozycji stałych. Podstawy gabloty wstawione zostaną we wnękę podokienną po remoncie Sal.- naleŝy zweryfikować wymiary powykonawcze wnęk. KaŜda zabudowa wyposaŝona jest w elementy pomocnicze do wieszania obrazów z linkami i elementami montaŝowymi w komplecie, jak i półki (po dwa poziomy) jak i postumenty dla eksponatów trójwymiarowych do czterech w jednej zabudowiewedług schematów na rysunkach i ustaleniach z projektantem. Proponowane Postumenty przedstawiono na rysunkach projektu.- wykonane są z płyt MDF, lakierowanych natryskowo farbą poliuretanową- o powłoce dostosowanej twardością do wymogów wystaw stałych. Proponowany kolor biały, beŝowy lub szary (według wskazań projektanta), postumenty wyposaŝone

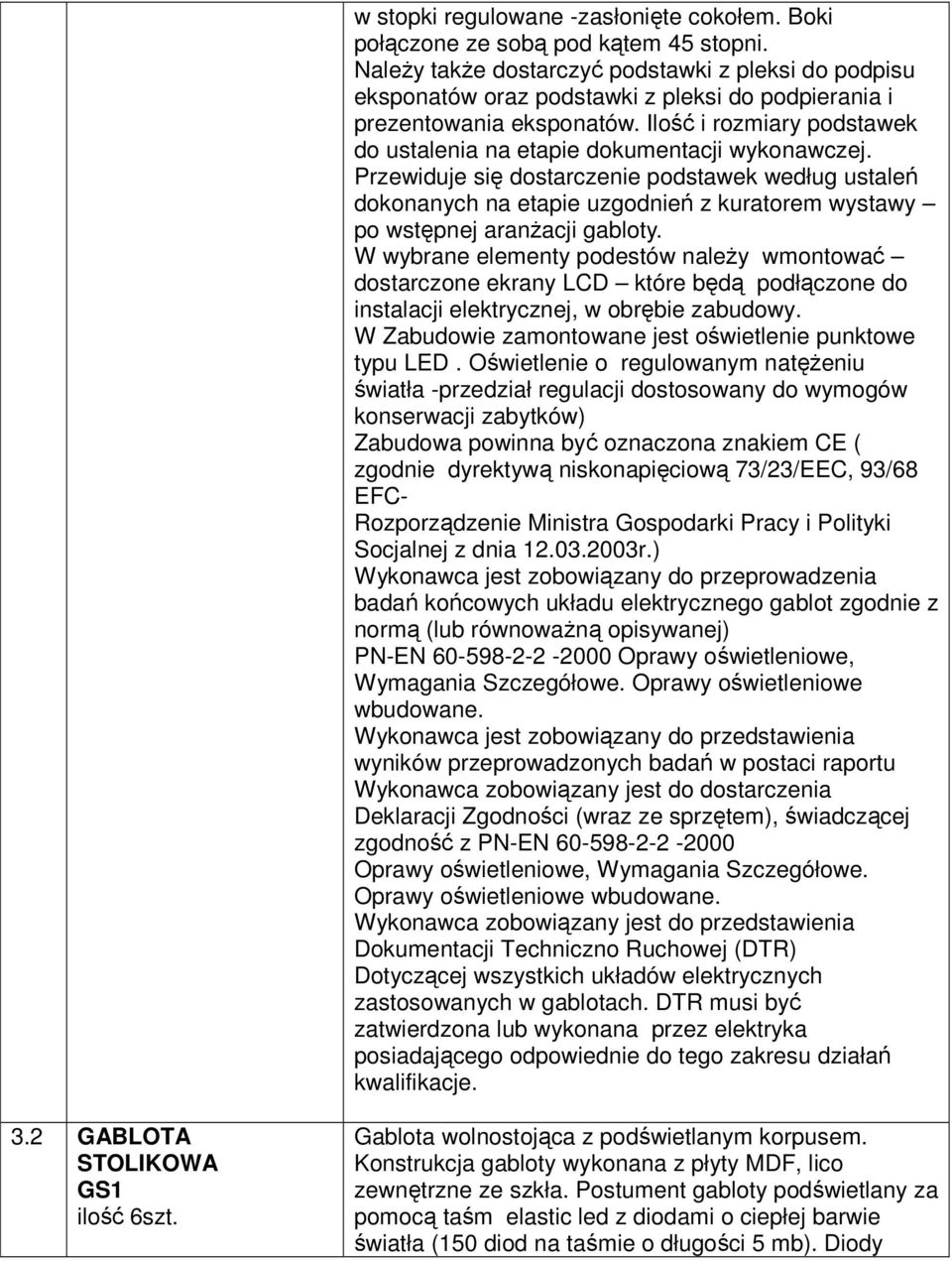

7 w stopki regulowane -zasłonięte cokołem. Boki połączone ze sobą pod kątem 45 stopni. NaleŜy takŝe dostarczyć podstawki z pleksi do podpisu eksponatów oraz podstawki z pleksi do podpierania i prezentowania eksponatów. Ilość i rozmiary podstawek do ustalenia na etapie dokumentacji wykonawczej. Przewiduje się dostarczenie podstawek według ustaleń dokonanych na etapie uzgodnień z kuratorem wystawy po wstępnej aranŝacji gabloty. W wybrane elementy podestów naleŝy wmontować dostarczone ekrany LCD które będą podłączone do instalacji elektrycznej, w obrębie zabudowy. W Zabudowie zamontowane jest oświetlenie punktowe typu LED. Oświetlenie o regulowanym natęŝeniu światła -przedział regulacji dostosowany do wymogów konserwacji zabytków) Zabudowa powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z normą (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia wyników przeprowadzonych badań w postaci raportu Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR) Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje. 3.2 GABLOTA STOLIKOWA GS1 ilość 6szt. Gablota wolnostojąca z podświetlanym korpusem. Konstrukcja gabloty wykonana z płyty MDF, lico zewnętrzne ze szkła. Postument gabloty podświetlany za pomocą taśm elastic led z diodami o ciepłej barwie światła (150 diod na taśmie o długości 5 mb). Diody

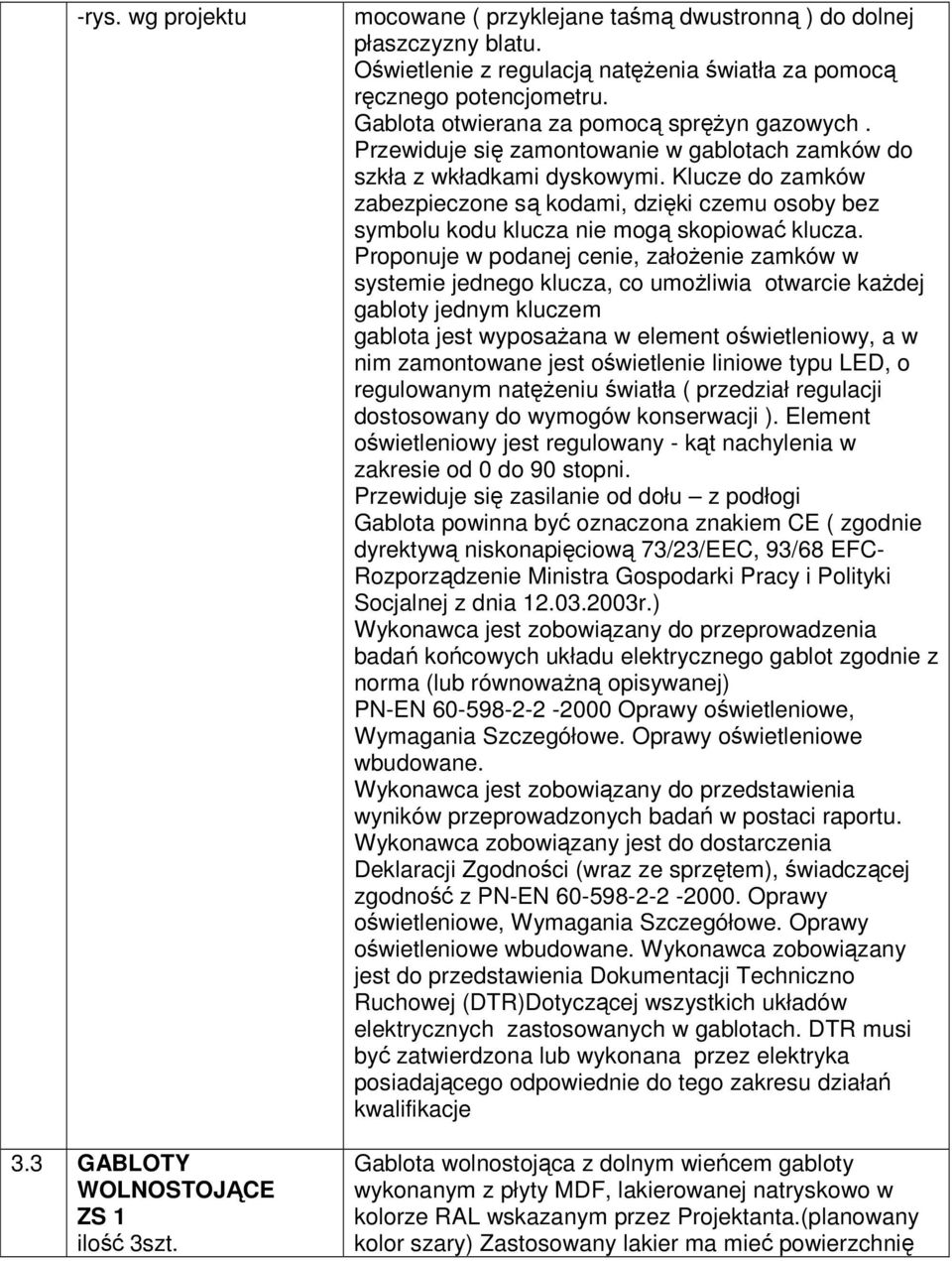

8 -rys. wg projektu 3.3 GABLOTY WOLNOSTOJĄCE ZS 1 ilość 3szt. mocowane ( przyklejane taśmą dwustronną ) do dolnej płaszczyzny blatu. Oświetlenie z regulacją natęŝenia światła za pomocą ręcznego potencjometru. Gablota otwierana za pomocą spręŝyn gazowych. Przewiduje się zamontowanie w gablotach zamków do szkła z wkładkami dyskowymi. Klucze do zamków zabezpieczone są kodami, dzięki czemu osoby bez symbolu kodu klucza nie mogą skopiować klucza. Proponuje w podanej cenie, załoŝenie zamków w systemie jednego klucza, co umoŝliwia otwarcie kaŝdej gabloty jednym kluczem gablota jest wyposaŝana w element oświetleniowy, a w nim zamontowane jest oświetlenie liniowe typu LED, o regulowanym natęŝeniu światła ( przedział regulacji dostosowany do wymogów konserwacji ). Element oświetleniowy jest regulowany - kąt nachylenia w zakresie od 0 do 90 stopni. Przewiduje się zasilanie od dołu z podłogi Gablota powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z norma (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia wyników przeprowadzonych badań w postaci raportu. Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR)Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje Gablota wolnostojąca z dolnym wieńcem gabloty wykonanym z płyty MDF, lakierowanej natryskowo w kolorze RAL wskazanym przez Projektanta.(planowany kolor szary) Zastosowany lakier ma mieć powierzchnię

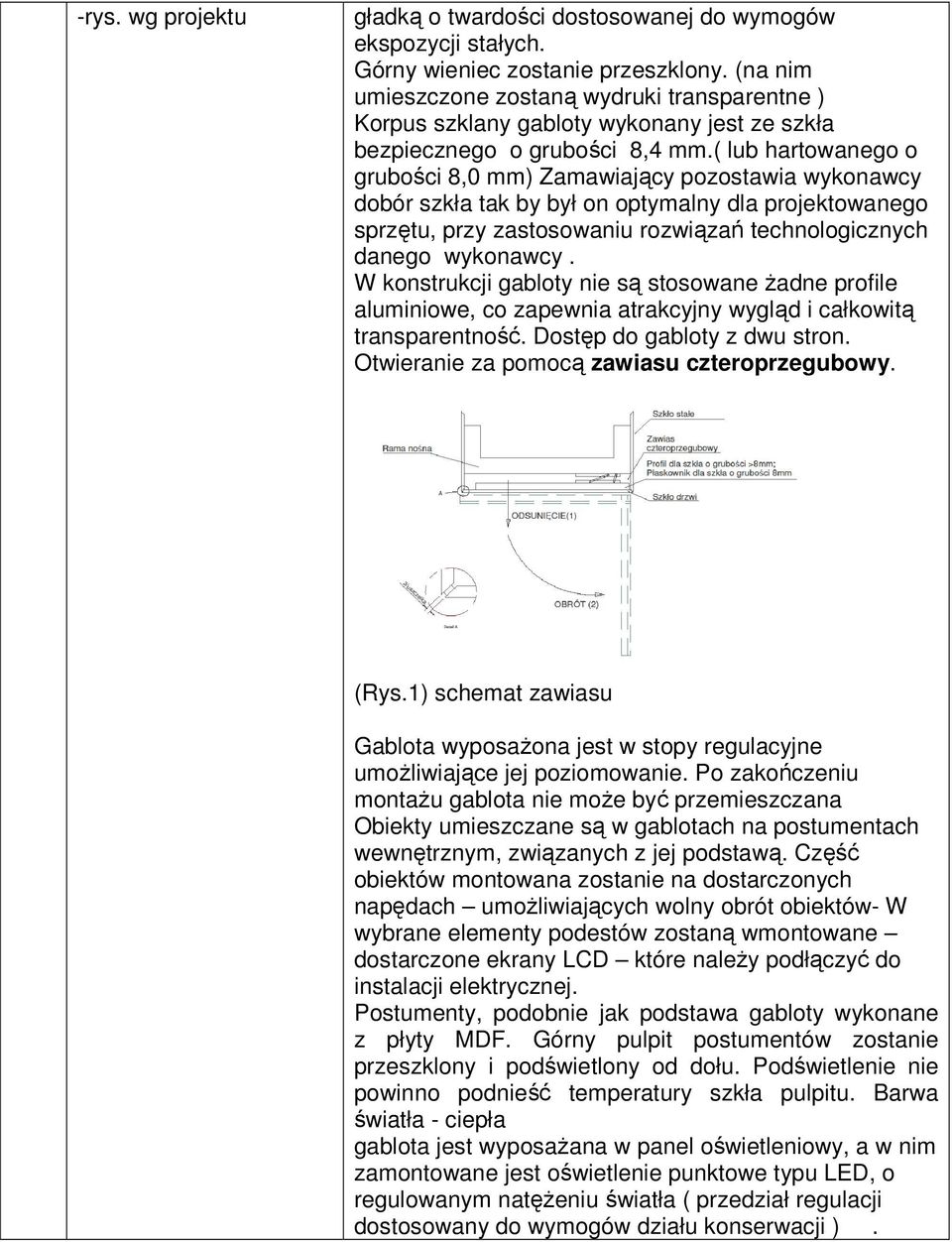

9 -rys. wg projektu gładką o twardości dostosowanej do wymogów ekspozycji stałych. Górny wieniec zostanie przeszklony. (na nim umieszczone zostaną wydruki transparentne ) Korpus szklany gabloty wykonany jest ze szkła bezpiecznego o grubości 8,4 mm.( lub hartowanego o grubości 8,0 mm) Zamawiający pozostawia wykonawcy dobór szkła tak by był on optymalny dla projektowanego sprzętu, przy zastosowaniu rozwiązań technologicznych danego wykonawcy. W konstrukcji gabloty nie są stosowane Ŝadne profile aluminiowe, co zapewnia atrakcyjny wygląd i całkowitą transparentność. Dostęp do gabloty z dwu stron. Otwieranie za pomocą zawiasu czteroprzegubowy. (Rys.1) schemat zawiasu Gablota wyposaŝona jest w stopy regulacyjne umoŝliwiające jej poziomowanie. Po zakończeniu montaŝu gablota nie moŝe być przemieszczana Obiekty umieszczane są w gablotach na postumentach wewnętrznym, związanych z jej podstawą. Część obiektów montowana zostanie na dostarczonych napędach umoŝliwiających wolny obrót obiektów- W wybrane elementy podestów zostaną wmontowane dostarczone ekrany LCD które naleŝy podłączyć do instalacji elektrycznej. Postumenty, podobnie jak podstawa gabloty wykonane z płyty MDF. Górny pulpit postumentów zostanie przeszklony i podświetlony od dołu. Podświetlenie nie powinno podnieść temperatury szkła pulpitu. Barwa światła - ciepła gablota jest wyposaŝana w panel oświetleniowy, a w nim zamontowane jest oświetlenie punktowe typu LED, o regulowanym natęŝeniu światła ( przedział regulacji dostosowany do wymogów działu konserwacji ).

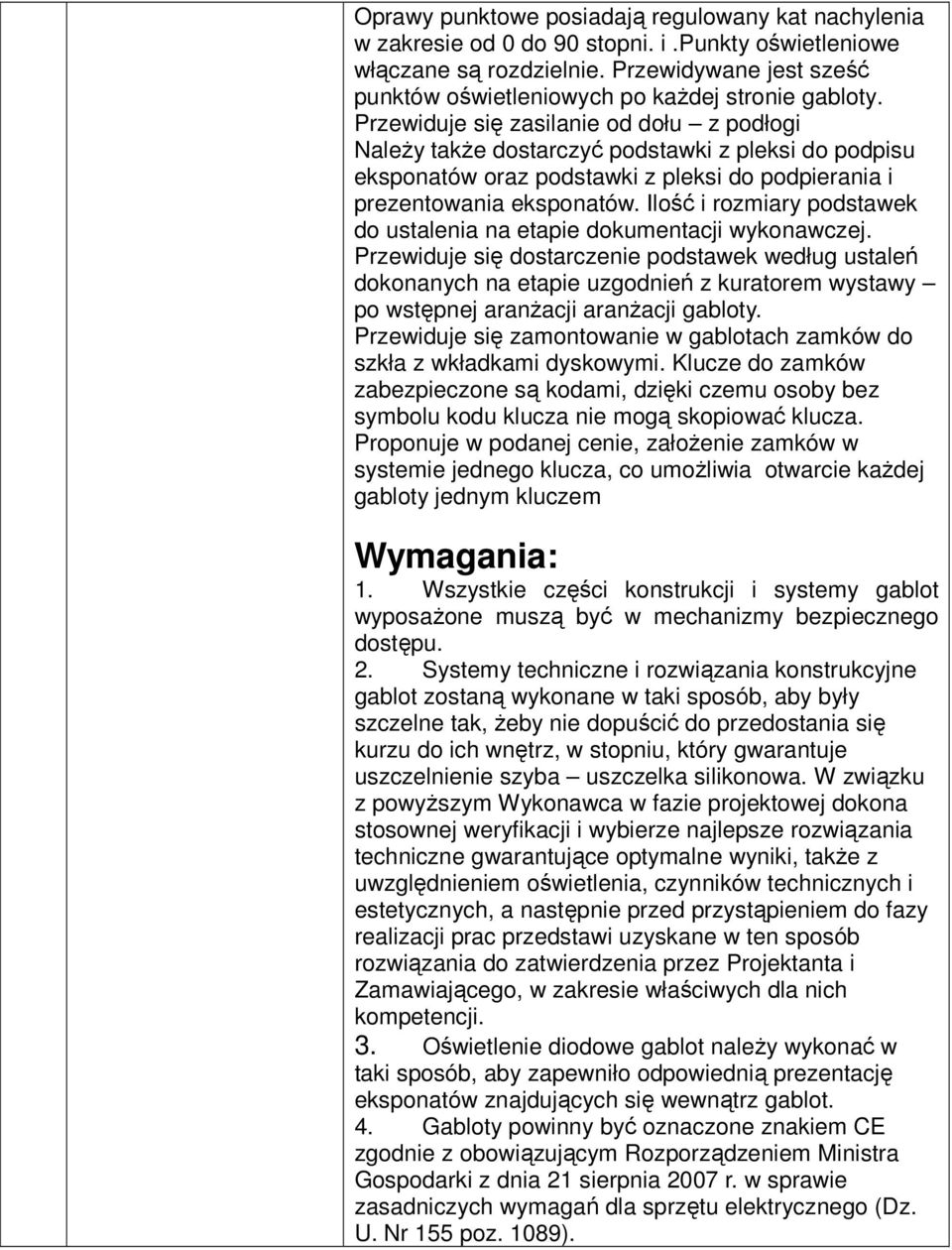

10 Oprawy punktowe posiadają regulowany kat nachylenia w zakresie od 0 do 90 stopni. i.punkty oświetleniowe włączane są rozdzielnie. Przewidywane jest sześć punktów oświetleniowych po kaŝdej stronie gabloty. Przewiduje się zasilanie od dołu z podłogi NaleŜy takŝe dostarczyć podstawki z pleksi do podpisu eksponatów oraz podstawki z pleksi do podpierania i prezentowania eksponatów. Ilość i rozmiary podstawek do ustalenia na etapie dokumentacji wykonawczej. Przewiduje się dostarczenie podstawek według ustaleń dokonanych na etapie uzgodnień z kuratorem wystawy po wstępnej aranŝacji aranŝacji gabloty. Przewiduje się zamontowanie w gablotach zamków do szkła z wkładkami dyskowymi. Klucze do zamków zabezpieczone są kodami, dzięki czemu osoby bez symbolu kodu klucza nie mogą skopiować klucza. Proponuje w podanej cenie, załoŝenie zamków w systemie jednego klucza, co umoŝliwia otwarcie kaŝdej gabloty jednym kluczem Wymagania: 1. Wszystkie części konstrukcji i systemy gablot wyposaŝone muszą być w mechanizmy bezpiecznego dostępu. 2. Systemy techniczne i rozwiązania konstrukcyjne gablot zostaną wykonane w taki sposób, aby były szczelne tak, Ŝeby nie dopuścić do przedostania się kurzu do ich wnętrz, w stopniu, który gwarantuje uszczelnienie szyba uszczelka silikonowa. W związku z powyŝszym Wykonawca w fazie projektowej dokona stosownej weryfikacji i wybierze najlepsze rozwiązania techniczne gwarantujące optymalne wyniki, takŝe z uwzględnieniem oświetlenia, czynników technicznych i estetycznych, a następnie przed przystąpieniem do fazy realizacji prac przedstawi uzyskane w ten sposób rozwiązania do zatwierdzenia przez Projektanta i Zamawiającego, w zakresie właściwych dla nich kompetencji. 3. Oświetlenie diodowe gablot naleŝy wykonać w taki sposób, aby zapewniło odpowiednią prezentację eksponatów znajdujących się wewnątrz gablot. 4. Gabloty powinny być oznaczone znakiem CE zgodnie z obowiązującym Rozporządzeniem Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 poz. 1089).

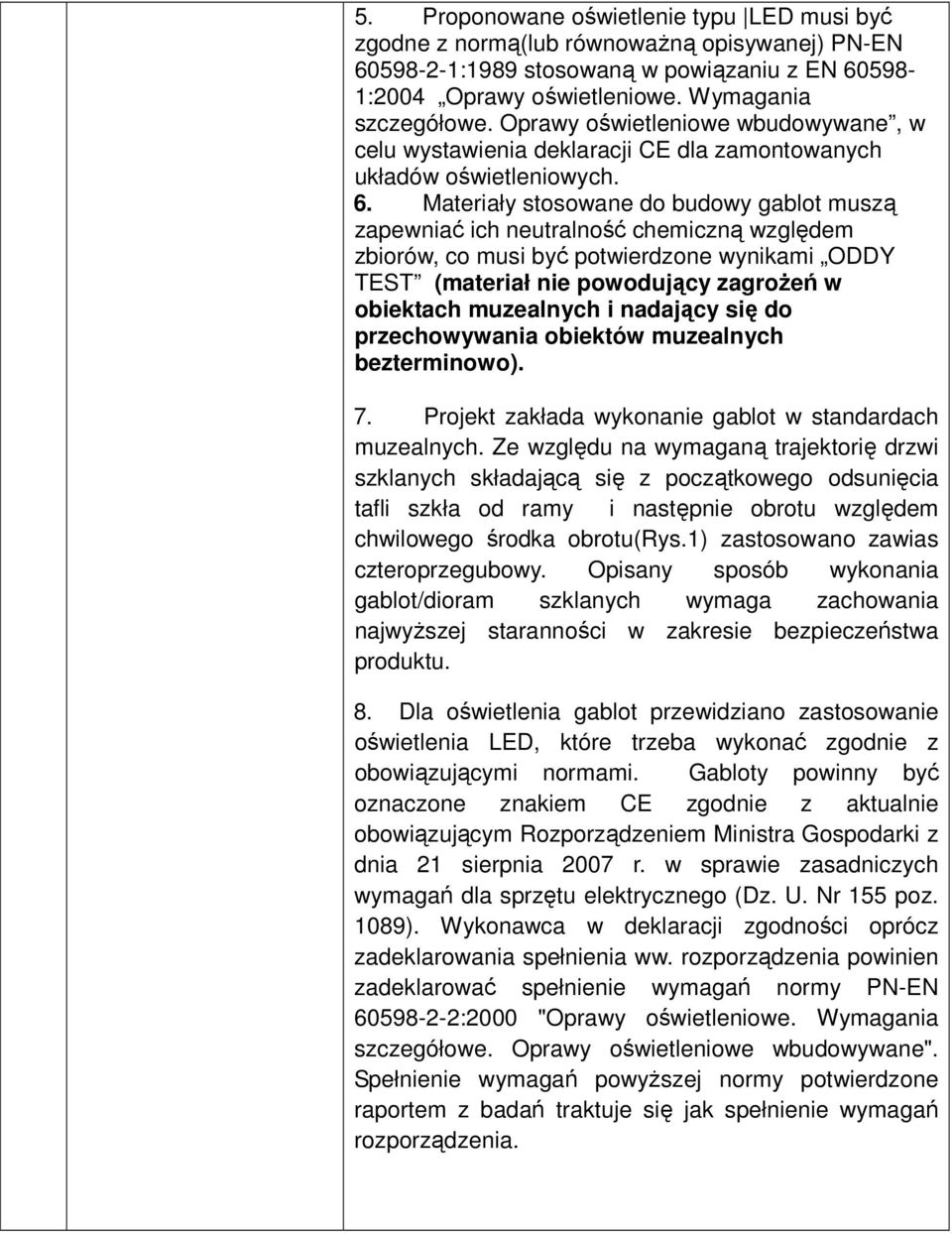

11 5. Proponowane oświetlenie typu LED musi być zgodne z normą(lub równowaŝną opisywanej) PN-EN :1989 stosowaną w powiązaniu z EN :2004 Oprawy oświetleniowe. Wymagania szczegółowe. Oprawy oświetleniowe wbudowywane, w celu wystawienia deklaracji CE dla zamontowanych układów oświetleniowych. 6. Materiały stosowane do budowy gablot muszą zapewniać ich neutralność chemiczną względem zbiorów, co musi być potwierdzone wynikami ODDY TEST (materiał nie powodujący zagroŝeń w obiektach muzealnych i nadający się do przechowywania obiektów muzealnych bezterminowo). 7. Projekt zakłada wykonanie gablot w standardach muzealnych. Ze względu na wymaganą trajektorię drzwi szklanych składającą się z początkowego odsunięcia tafli szkła od ramy i następnie obrotu względem chwilowego środka obrotu(rys.1) zastosowano zawias czteroprzegubowy. Opisany sposób wykonania gablot/dioram szklanych wymaga zachowania najwyŝszej staranności w zakresie bezpieczeństwa produktu. 8. Dla oświetlenia gablot przewidziano zastosowanie oświetlenia LED, które trzeba wykonać zgodnie z obowiązującymi normami. Gabloty powinny być oznaczone znakiem CE zgodnie z aktualnie obowiązującym Rozporządzeniem Ministra Gospodarki z dnia 21 sierpnia 2007 r. w sprawie zasadniczych wymagań dla sprzętu elektrycznego (Dz. U. Nr 155 poz. 1089). Wykonawca w deklaracji zgodności oprócz zadeklarowania spełnienia ww. rozporządzenia powinien zadeklarować spełnienie wymagań normy PN-EN :2000 "Oprawy oświetleniowe. Wymagania szczegółowe. Oprawy oświetleniowe wbudowywane". Spełnienie wymagań powyŝszej normy potwierdzone raportem z badań traktuje się jak spełnienie wymagań rozporządzenia.

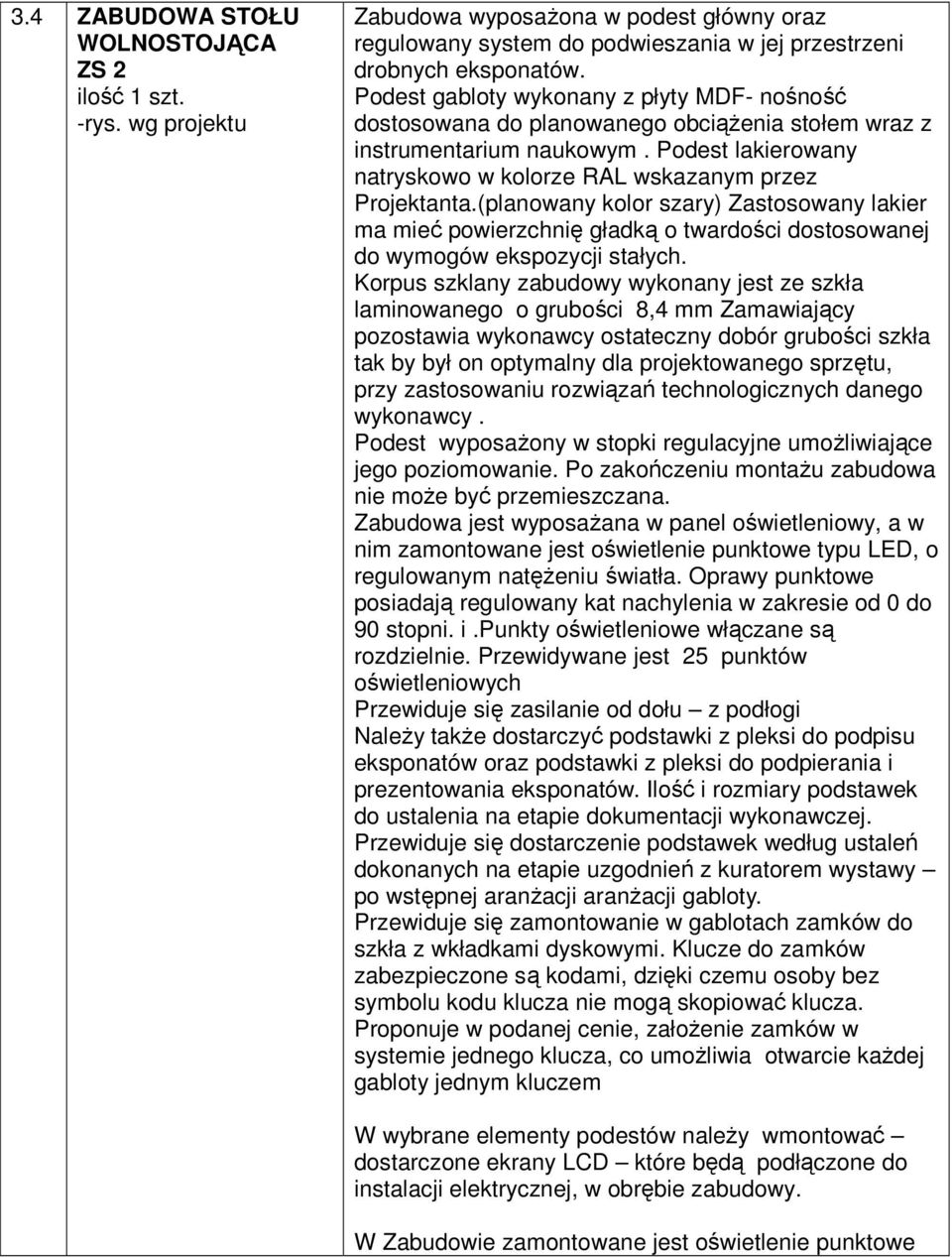

12 3.4 ZABUDOWA STOŁU WOLNOSTOJĄCA ZS 2 ilość 1 szt. -rys. wg projektu Zabudowa wyposaŝona w podest główny oraz regulowany system do podwieszania w jej przestrzeni drobnych eksponatów. Podest gabloty wykonany z płyty MDF- nośność dostosowana do planowanego obciąŝenia stołem wraz z instrumentarium naukowym. Podest lakierowany natryskowo w kolorze RAL wskazanym przez Projektanta.(planowany kolor szary) Zastosowany lakier ma mieć powierzchnię gładką o twardości dostosowanej do wymogów ekspozycji stałych. Korpus szklany zabudowy wykonany jest ze szkła laminowanego o grubości 8,4 mm Zamawiający pozostawia wykonawcy ostateczny dobór grubości szkła tak by był on optymalny dla projektowanego sprzętu, przy zastosowaniu rozwiązań technologicznych danego wykonawcy. Podest wyposaŝony w stopki regulacyjne umoŝliwiające jego poziomowanie. Po zakończeniu montaŝu zabudowa nie moŝe być przemieszczana. Zabudowa jest wyposaŝana w panel oświetleniowy, a w nim zamontowane jest oświetlenie punktowe typu LED, o regulowanym natęŝeniu światła. Oprawy punktowe posiadają regulowany kat nachylenia w zakresie od 0 do 90 stopni. i.punkty oświetleniowe włączane są rozdzielnie. Przewidywane jest 25 punktów oświetleniowych Przewiduje się zasilanie od dołu z podłogi NaleŜy takŝe dostarczyć podstawki z pleksi do podpisu eksponatów oraz podstawki z pleksi do podpierania i prezentowania eksponatów. Ilość i rozmiary podstawek do ustalenia na etapie dokumentacji wykonawczej. Przewiduje się dostarczenie podstawek według ustaleń dokonanych na etapie uzgodnień z kuratorem wystawy po wstępnej aranŝacji aranŝacji gabloty. Przewiduje się zamontowanie w gablotach zamków do szkła z wkładkami dyskowymi. Klucze do zamków zabezpieczone są kodami, dzięki czemu osoby bez symbolu kodu klucza nie mogą skopiować klucza. Proponuje w podanej cenie, załoŝenie zamków w systemie jednego klucza, co umoŝliwia otwarcie kaŝdej gabloty jednym kluczem W wybrane elementy podestów naleŝy wmontować dostarczone ekrany LCD które będą podłączone do instalacji elektrycznej, w obrębie zabudowy. W Zabudowie zamontowane jest oświetlenie punktowe

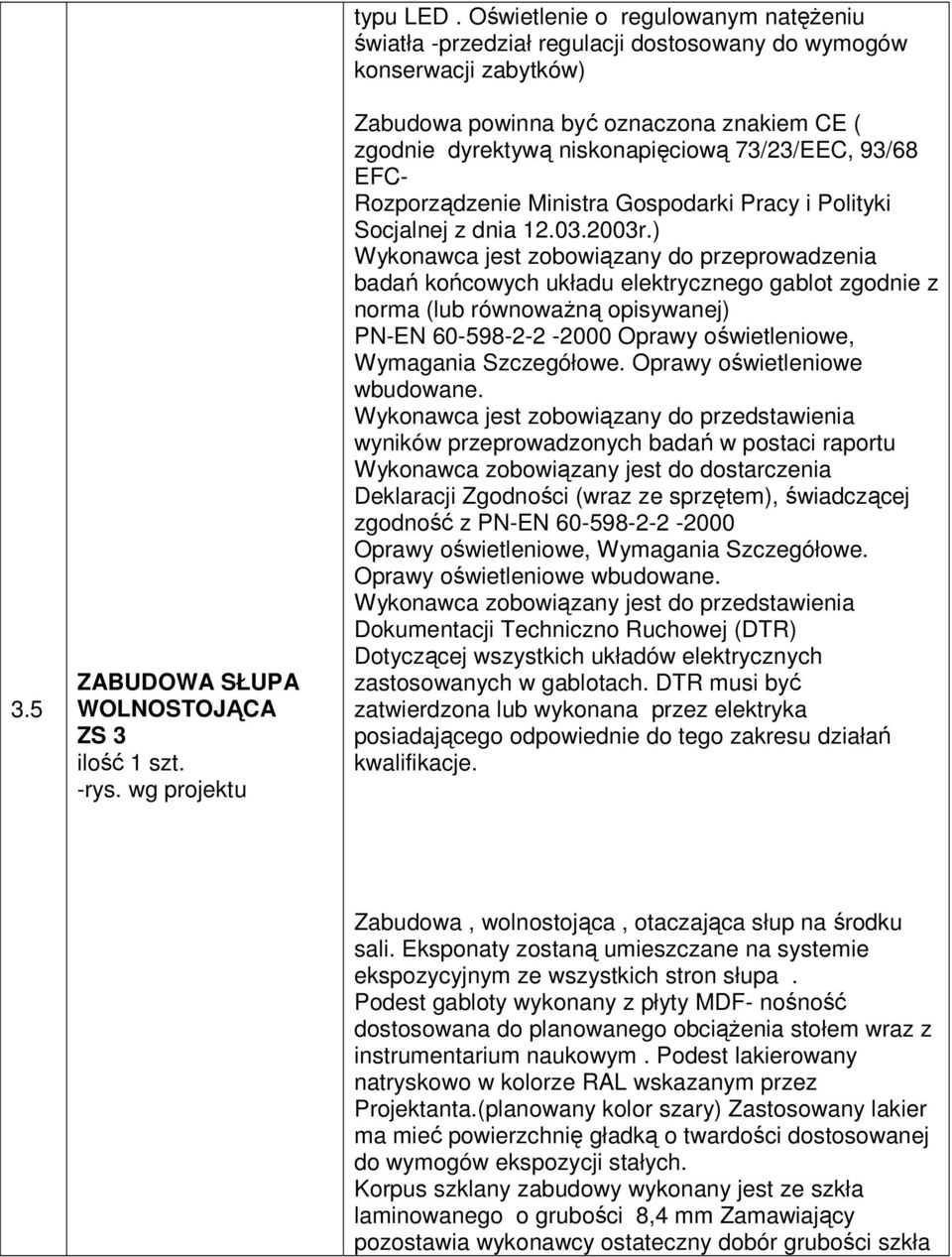

13 3.5 ZABUDOWA SŁUPA WOLNOSTOJĄCA ZS 3 ilość 1 szt. -rys. wg projektu typu LED. Oświetlenie o regulowanym natęŝeniu światła -przedział regulacji dostosowany do wymogów konserwacji zabytków) Zabudowa powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z norma (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia wyników przeprowadzonych badań w postaci raportu Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR) Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje. Zabudowa, wolnostojąca, otaczająca słup na środku sali. Eksponaty zostaną umieszczane na systemie ekspozycyjnym ze wszystkich stron słupa. Podest gabloty wykonany z płyty MDF- nośność dostosowana do planowanego obciąŝenia stołem wraz z instrumentarium naukowym. Podest lakierowany natryskowo w kolorze RAL wskazanym przez Projektanta.(planowany kolor szary) Zastosowany lakier ma mieć powierzchnię gładką o twardości dostosowanej do wymogów ekspozycji stałych. Korpus szklany zabudowy wykonany jest ze szkła laminowanego o grubości 8,4 mm Zamawiający pozostawia wykonawcy ostateczny dobór grubości szkła

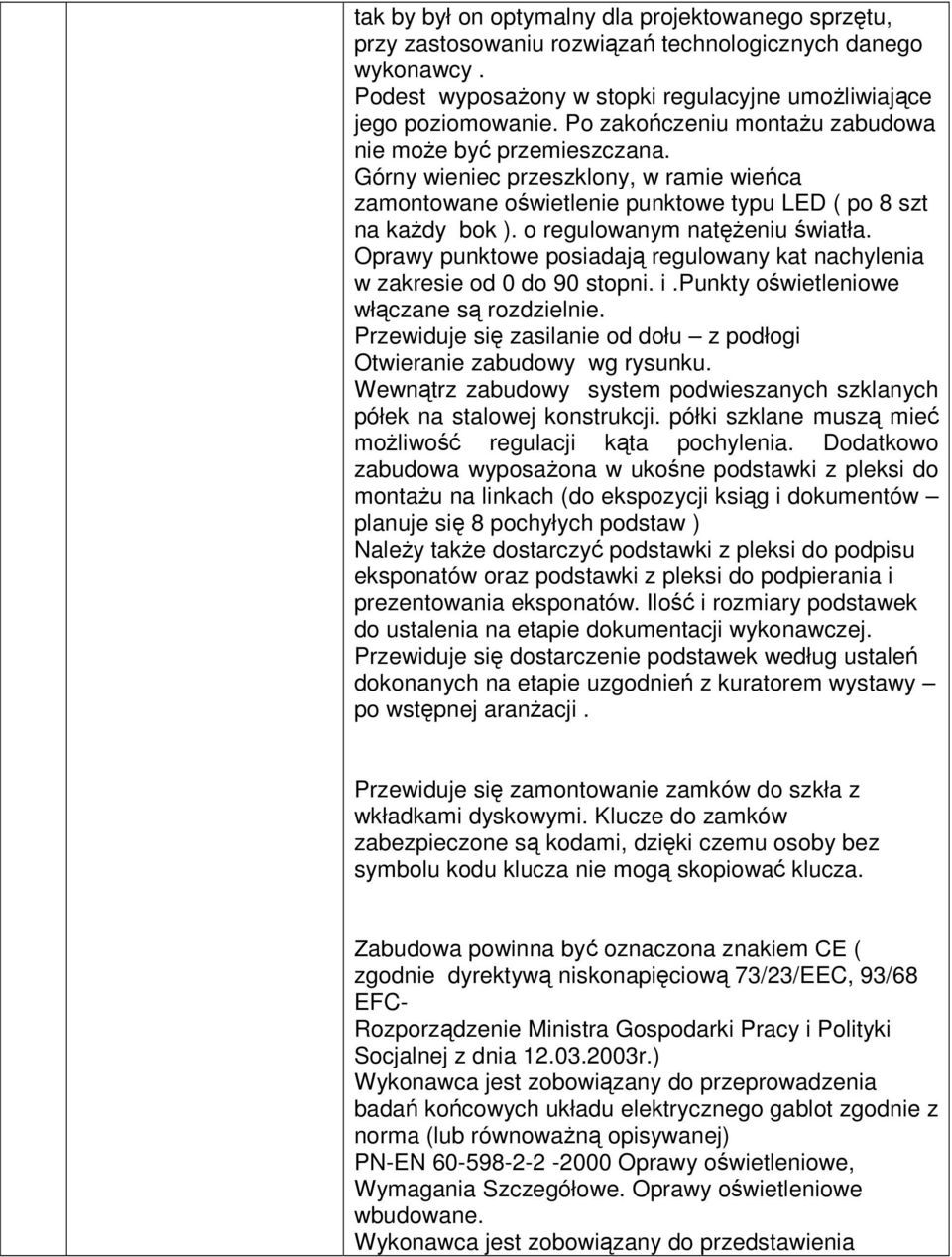

14 tak by był on optymalny dla projektowanego sprzętu, przy zastosowaniu rozwiązań technologicznych danego wykonawcy. Podest wyposaŝony w stopki regulacyjne umoŝliwiające jego poziomowanie. Po zakończeniu montaŝu zabudowa nie moŝe być przemieszczana. Górny wieniec przeszklony, w ramie wieńca zamontowane oświetlenie punktowe typu LED ( po 8 szt na kaŝdy bok ). o regulowanym natęŝeniu światła. Oprawy punktowe posiadają regulowany kat nachylenia w zakresie od 0 do 90 stopni. i.punkty oświetleniowe włączane są rozdzielnie. Przewiduje się zasilanie od dołu z podłogi Otwieranie zabudowy wg rysunku. Wewnątrz zabudowy system podwieszanych szklanych półek na stalowej konstrukcji. półki szklane muszą mieć moŝliwość regulacji kąta pochylenia. Dodatkowo zabudowa wyposaŝona w ukośne podstawki z pleksi do montaŝu na linkach (do ekspozycji ksiąg i dokumentów planuje się 8 pochyłych podstaw ) NaleŜy takŝe dostarczyć podstawki z pleksi do podpisu eksponatów oraz podstawki z pleksi do podpierania i prezentowania eksponatów. Ilość i rozmiary podstawek do ustalenia na etapie dokumentacji wykonawczej. Przewiduje się dostarczenie podstawek według ustaleń dokonanych na etapie uzgodnień z kuratorem wystawy po wstępnej aranŝacji. Przewiduje się zamontowanie zamków do szkła z wkładkami dyskowymi. Klucze do zamków zabezpieczone są kodami, dzięki czemu osoby bez symbolu kodu klucza nie mogą skopiować klucza. Zabudowa powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z norma (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia

15 wyników przeprowadzonych badań w postaci raportu Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR) Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje. 3.6 Obudowa mebli ZP 1 - ilość 1 szt. ZP 2 - ilość 1 szt. -rys. wg projektu Zabudowa, przyścienna Eksponaty zostaną umieszczane we wmontowanych w zabudowę szafach i witrynach dostarczonych wykonawcy przez Zleceniodawcę. Konstrukcja Zabudowy wykonany z płyty MDF-. Front lakierowany natryskowo w kolorze RAL wskazanym przez Projektanta.(planowany kolor szary) Zastosowany lakier ma mieć powierzchnię gładką o twardości dostosowanej do wymogów ekspozycji stałych. lub dopuszcza się wykończenie fonty okładziną typu Hips. Po zakończeniu montaŝu zabudowa nie moŝe być przemieszczana. w zabudowie zamontowane oświetlenie punktowe typu LED ( po 8 szt. na kaŝdą witrynę wbudowaną i 12 szt. w szafie przeszklonej wielkogabarytowej ). o regulowanym natęŝeniu światła. Oprawy punktowe posiadają regulowany kat nachylenia w zakresie od 0 do 90 stopni. Punkty oświetleniowe włączane są rozdzielnie. W szufladach zastosowano paski LED doświetlające wnętrze szufladek po otwarciu-czujnik- W części szufladek planowane jest umieszczenie ekranów LCD jako obiektów. NaleŜy umoŝliwić ich zasilenie i obudowę. szkłem zabezpieczającym. NaleŜy takŝe dostarczyć podstawki z pleksi do podpisu eksponatów oraz podstawki z pleksi do podpierania i prezentowania eksponatów. Ilość i rozmiary podstawek do ustalenia na etapie dokumentacji wykonawczej. Przewiduje się dostarczenie podstawek według ustaleń dokonanych na etapie uzgodnień z kuratorem wystawy po wstępnej aranŝacji.

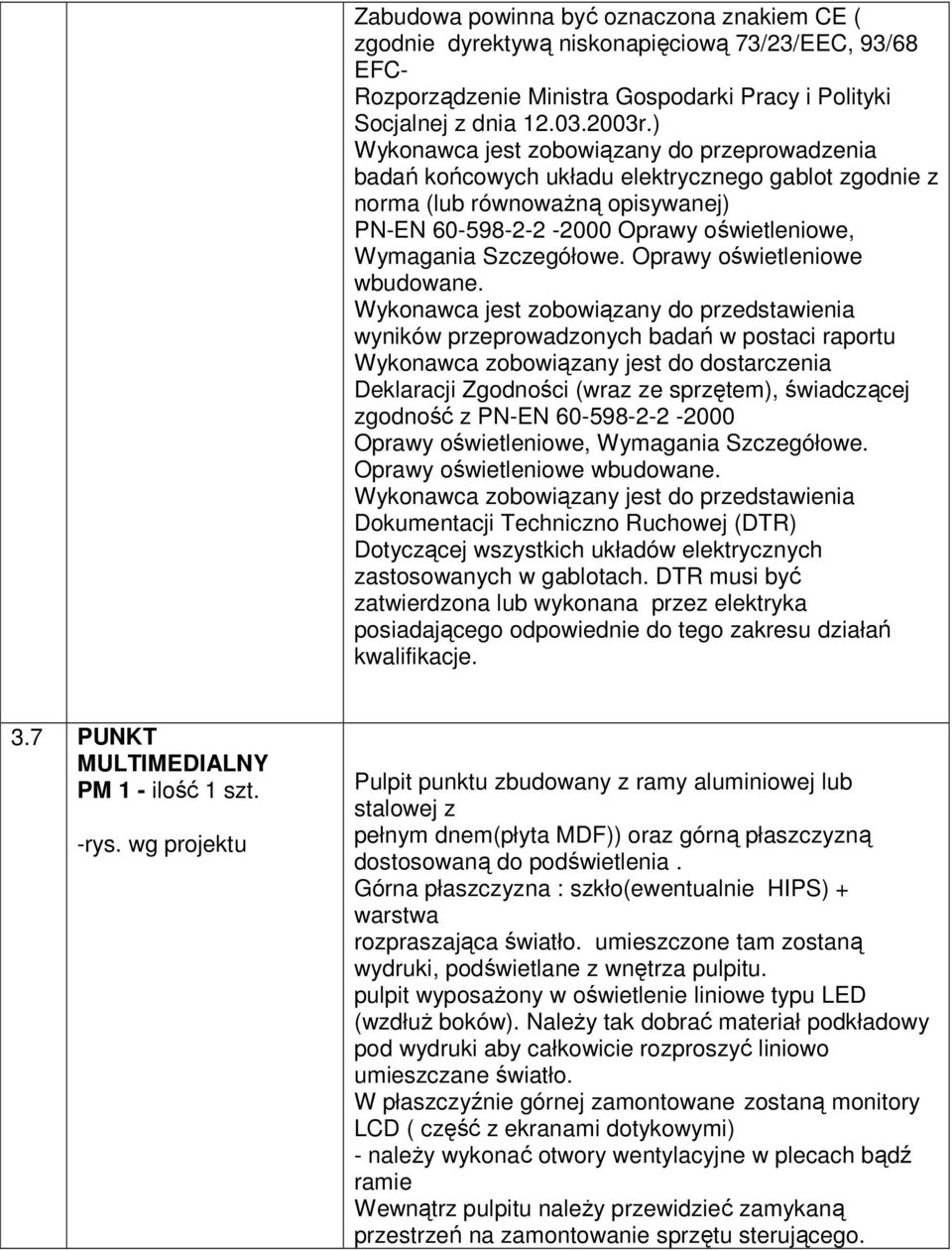

16 Zabudowa powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z norma (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia wyników przeprowadzonych badań w postaci raportu Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR) Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje. 3.7 PUNKT MULTIMEDIALNY PM 1 - ilość 1 szt. -rys. wg projektu Pulpit punktu zbudowany z ramy aluminiowej lub stalowej z pełnym dnem(płyta MDF)) oraz górną płaszczyzną dostosowaną do podświetlenia. Górna płaszczyzna : szkło(ewentualnie HIPS) + warstwa rozpraszająca światło. umieszczone tam zostaną wydruki, podświetlane z wnętrza pulpitu. pulpit wyposaŝony w oświetlenie liniowe typu LED (wzdłuŝ boków). NaleŜy tak dobrać materiał podkładowy pod wydruki aby całkowicie rozproszyć liniowo umieszczane światło. W płaszczyźnie górnej zamontowane zostaną monitory LCD ( część z ekranami dotykowymi) - naleŝy wykonać otwory wentylacyjne w plecach bądź ramie Wewnątrz pulpitu naleŝy przewidzieć zamykaną przestrzeń na zamontowanie sprzętu sterującego.

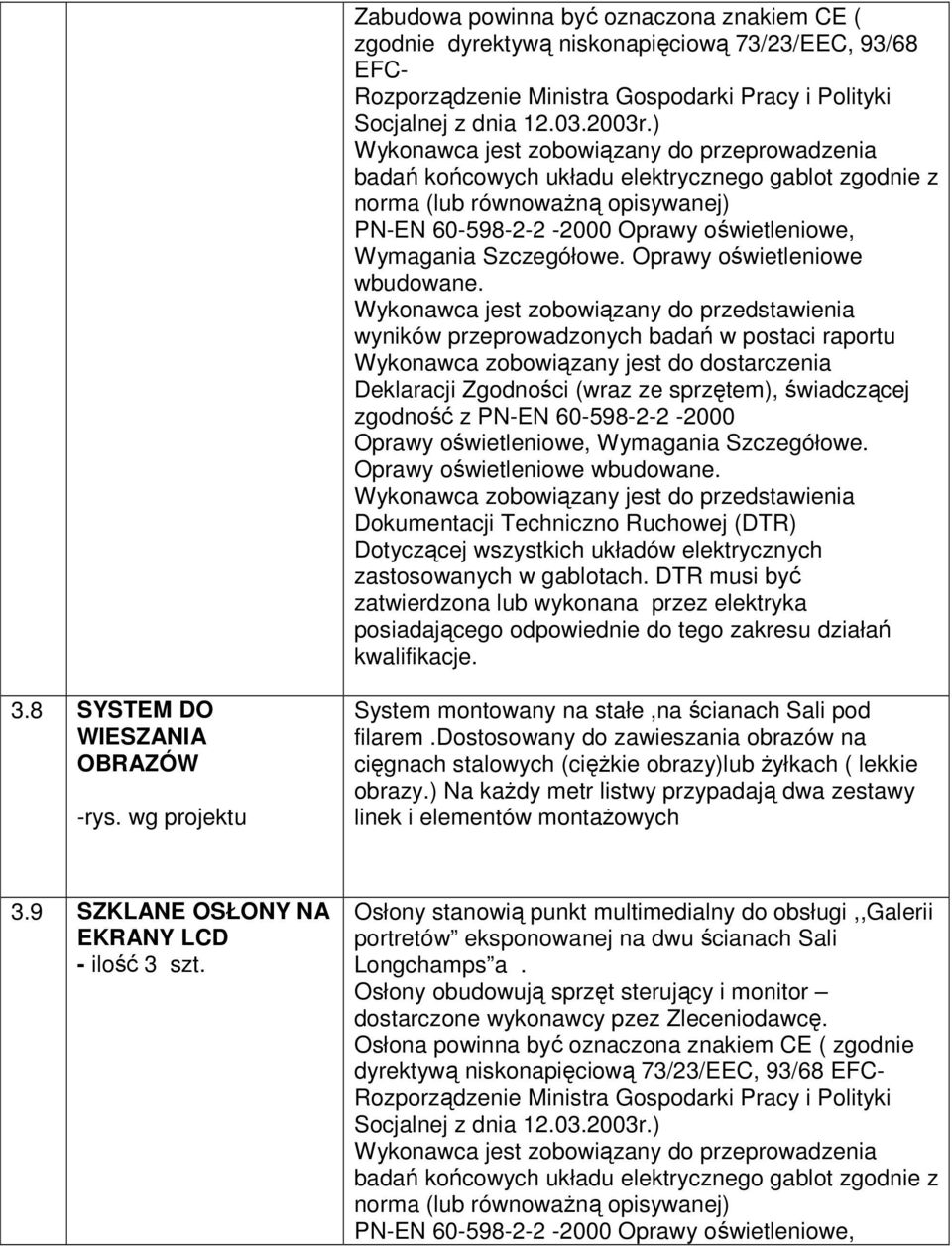

17 Zabudowa powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z norma (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia wyników przeprowadzonych badań w postaci raportu Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR) Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje. 3.8 SYSTEM DO WIESZANIA OBRAZÓW -rys. wg projektu System montowany na stałe,na ścianach Sali pod filarem.dostosowany do zawieszania obrazów na cięgnach stalowych (cięŝkie obrazy)lub Ŝyłkach ( lekkie obrazy.) Na kaŝdy metr listwy przypadają dwa zestawy linek i elementów montaŝowych 3.9 SZKLANE OSŁONY NA EKRANY LCD - ilość 3 szt. Osłony stanowią punkt multimedialny do obsługi,,galerii portretów eksponowanej na dwu ścianach Sali Longchamps a. Osłony obudowują sprzęt sterujący i monitor dostarczone wykonawcy pzez Zleceniodawcę. Osłona powinna być oznaczona znakiem CE ( zgodnie dyrektywą niskonapięciową 73/23/EEC, 93/68 EFC- Rozporządzenie Ministra Gospodarki Pracy i Polityki Socjalnej z dnia r.) Wykonawca jest zobowiązany do przeprowadzenia badań końcowych układu elektrycznego gablot zgodnie z norma (lub równowaŝną opisywanej) PN-EN Oprawy oświetleniowe,

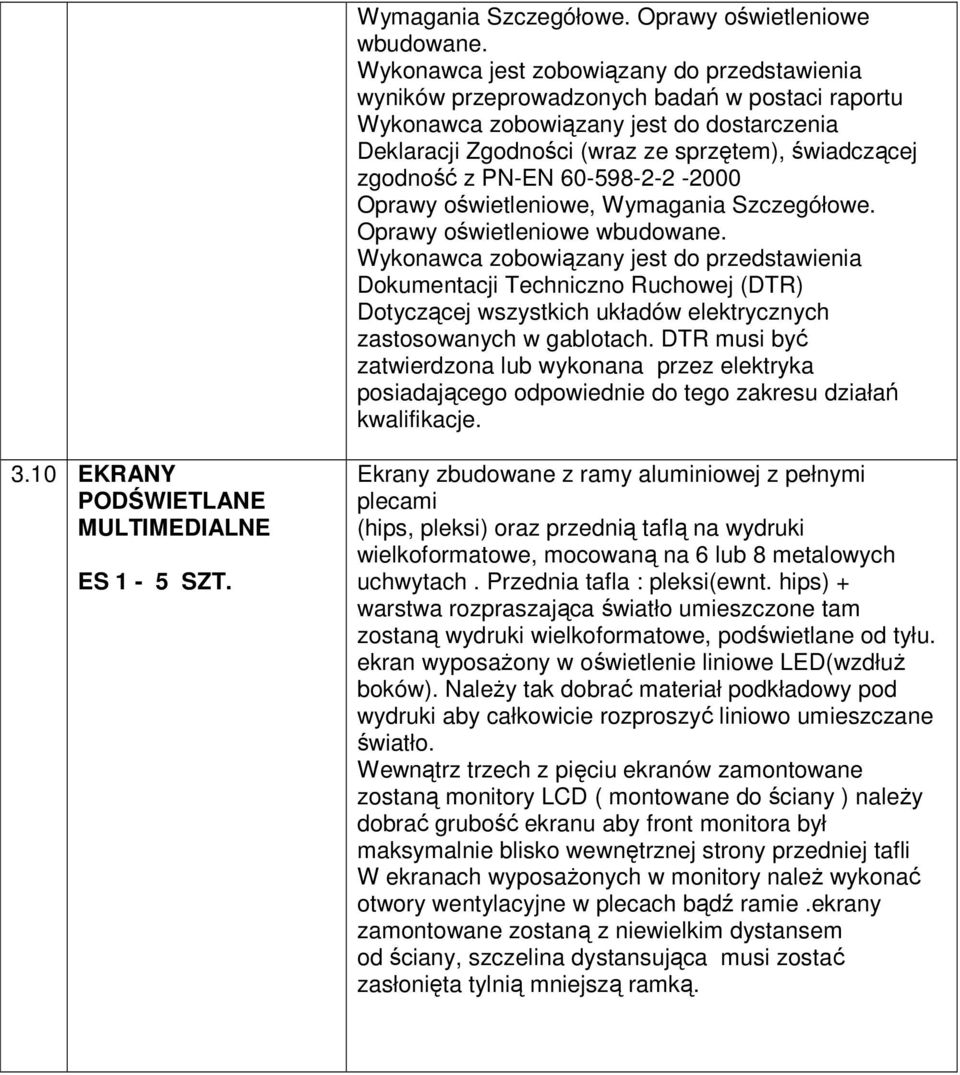

18 Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca jest zobowiązany do przedstawienia wyników przeprowadzonych badań w postaci raportu Wykonawca zobowiązany jest do dostarczenia Deklaracji Zgodności (wraz ze sprzętem), świadczącej zgodność z PN-EN Oprawy oświetleniowe, Wymagania Szczegółowe. Oprawy oświetleniowe wbudowane. Wykonawca zobowiązany jest do przedstawienia Dokumentacji Techniczno Ruchowej (DTR) Dotyczącej wszystkich układów elektrycznych zastosowanych w gablotach. DTR musi być zatwierdzona lub wykonana przez elektryka posiadającego odpowiednie do tego zakresu działań kwalifikacje EKRANY PODŚWIETLANE MULTIMEDIALNE ES 1-5 SZT. Ekrany zbudowane z ramy aluminiowej z pełnymi plecami (hips, pleksi) oraz przednią taflą na wydruki wielkoformatowe, mocowaną na 6 lub 8 metalowych uchwytach. Przednia tafla : pleksi(ewnt. hips) + warstwa rozpraszająca światło umieszczone tam zostaną wydruki wielkoformatowe, podświetlane od tyłu. ekran wyposaŝony w oświetlenie liniowe LED(wzdłuŜ boków). NaleŜy tak dobrać materiał podkładowy pod wydruki aby całkowicie rozproszyć liniowo umieszczane światło. Wewnątrz trzech z pięciu ekranów zamontowane zostaną monitory LCD ( montowane do ściany ) naleŝy dobrać grubość ekranu aby front monitora był maksymalnie blisko wewnętrznej strony przedniej tafli W ekranach wyposaŝonych w monitory naleŝ wykonać otwory wentylacyjne w plecach bądź ramie.ekrany zamontowane zostaną z niewielkim dystansem od ściany, szczelina dystansująca musi zostać zasłonięta tylnią mniejszą ramką.
