1 SPIS TREŚCI: 1. PRZEDMIOT OPRACOWANIA 2. PODSTAWA OPRACOWANIA 3. OPIS OBIEKTÓW PRZEZNACZONYCH DO ROZBIÓRKI 4. OPIS ZAKRESU I KOLEJNOŚCI PROWADZENIA PRAC ROZBIÓRKOWYCH 5. ELEMENTY ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA 6. RYS. NR 1 PLAN SYTUACYJNY 1

2 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt wyburzenia pojedynczego budynku oznaczonego na mapie ewidencyjnej jako budynek rodzaju t (budynek łączności lub transportu) o nr ewid. 4 zlokalizowanego na działce o nr ewid. 1324/1. Wyburzenie w/w budynku planuje się wykonać w ramach inwestycji pn. Odbudowa mostu przez rzekę Wielopolka w km w ciągu ul. StraŜackiej w m-ci Ropczyce usuwanie skutków powodzi. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: - wizja lokalna w terenie i oględziny przedmiotowego obiektu przeprowadzona w dniu 22 grudnia 2010 roku, - ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. z 2006r. Nr 156, poz z późn. zm.), - podkłady sytuacyjno-wysokościowe, - obowiązujące normy i przepisy. 3. OPIS OBIEKTU PRZEZNACZONEGO DO ROZBIÓRKI Niniejsze opracowanie obejmuje projekt rozbiórki pojedynczego budynku (obecnie funkcjonuje jako budynek garaŝowy) wchodzącego w skład gospodarstwa zlokalizowanego na działce nr ewid. 1324/1, przy u. StraŜackiej w m. Ropczyce, pow. ropczycko-sędziszowski. Na podstawie przeprowadzonych w dniu 22 grudnia 2010 roku oględzin obiektu moŝliwe było określenie jego podstawowych parametrów technicznych, technologii w jakiej został wzniesiony oraz ustalenie zakresu i kolejności prowadzenia prac rozbiórkowych. PoniŜej przedstawiono podstawowe parametry budynku przeznaczonego do rozbiórki: BUDYNEK GARAśOWY O NR EWID. 4 WCHODZĄCY W SKŁAD ZABUDOWY ZAGRODOWEJ O NR EWID. 241 W MIEJSCOWOŚCI ROPCZYCE MIASTO, ZLOKALIZOWANY NA DZIAŁCE NR EWID. 1324/1. Budynek garaŝowy, jednokondygnacyjny, niepodpiwniczony, nieocieplony. Jako posadowienie budynku zastosowano najprawdopodobniej ławy fundamentowe betonowe o szerokości ~0,60 m. Budynek o wymiarach w rzucie 6,2 x 4,1 m. Wysokość budynku wynosi śr. 3,0 m. Dach budynku płaski, jednospadowy, kryty papą. Konstrukcję stropodachu stanowi najprawdopodobniej płyta Ŝelbetowa oparta na ścianach zewnętrznych budynku. Ściany zewnętrzne wykonane najprawdopodobniej z pustaków o gr cm, nieocieplane i nieotynkowane. Od południowego wschodu w ścianie zewnętrznej znajduje się okno o wymiarach 0,9 x 0,9m, natomiast w ścianie od południowego-zachodu zlokalizowano stalowe drzwi wjazdowe. Budynek nie jest podłączony do Ŝadnych sieci technicznych. Budynek garaŝowy przedstawiono poniŝej na zdjęciach. 2

3 Projekt architektoniczno budowlany odbudowy mostu przez rzekę Wielopolka w km w ciągu ul. StraŜackiej w m-ci Ropczyce Fot. 1. Widok budynku garaŝowego od strony rzeki Wielopolka Fot. 2. Widok budynku garaŝowego od strony ul. StraŜackiej 3

4 4. OPIS ZAKRESU I KOLEJNOŚCI PROWADZENIA PRAC ROZBIÓRKOWYCH Rozbiórkę budynku gospodarczego przewidzieć przed rozpoczęciem prac związanych z odbudową mostu przez rzekę Wielopolka lub wykorzystywać budynek (jako magazyn) w okresie prowadzenia prac związanych z budową w/w mostu po wyraŝeniu zgody Właściciela nieruchomości. W pierwszej kolejności naleŝy przystąpić do demontaŝu wszystkich urządzeń znajdujących się we wnętrzu obiektu. Po wykonaniu demontaŝu urządzeń moŝna przystąpić do prac rozbiórkowych obiektu w następującej kolejności: - dokonać rozbiórki dachu Prace przy rozbiórce dachu prowadzić ręcznie z podestów przy uŝyciu drobnego sprzętu pomocniczego. Elementy konstrukcji dachu po odcięciu ich od konstrukcji wsporczej układać na stabilnym podłoŝu. - dokonać wyburzenia ścian budynku przy uŝyciu cięŝkiego sprzętu (spychacze i koparkoładowarki) Urobek z rozbiórki ładować bezpośrednio na urządzenia transportowe i przewozić w miejsce ich docelowego składowania. - fundamenty budynku wybierać koparkami, przy uŝyciu młotów pneumatycznych dla ułatwienia wybierania elementów monolitycznych z zachowaniem odpowiedniego zabezpieczenia wykopu powstałego na wskutek rozbiórki. Teren rozbiórki powinien być odpowiednio zabezpieczony i oznakowany. Przy pracach związanych z rozbiórką wymagany jest bezwzględne zabezpieczenie terenu wyburzeń poprzez jego ogrodzenie i stały nadzór ze strony kierownictwa robót rozbiórkowych. NaleŜy przewidzieć potrzebę uŝycia urządzeń do kucia betonu, młotów pneumatycznych oraz sprzętu cięŝkiego. 5. ELEMENTY ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA 5.1 Szczególne zalecenia wykonawcze - Teren, na którym prowadzone są roboty rozbiórkowe naleŝy ogrodzić i oznakować tablicami ostrzegawczymi, - Roboty naleŝy wstrzymać przy prędkości wiatru przekraczającej 10 m/sek, - Niedopuszczalne jest przebywanie ludzi w pomieszczeniach rozbieranego obiektu w czasie trwania rozbiórki, - Materiałów pochodzące z rozbiórki naleŝy bezpośrednio ładować na środki transportowe i wywozić. 5.2 Ogólne zalecenia wykonawcze: Na czas wykonywania robót dachowych, w miejscach zagroŝonych spadaniem przedmiotów z wysokości, naleŝy wyznaczyć strefę niebezpieczną, odpowiednio ją ogrodzić i oznakować. Strefa taka powinna mieć szerokość co najmniej 1/10 wysokości budynku (nie mniej niŝ 6 m). Przejścia i strefy niebezpieczne oświetla się i oznakowuje znakami ostrzegawczymi lub znakami zakazu oraz ogradza się w sposób uniemoŝliwiający dostęp osobom postronnym. Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej zabezpiecza się daszkami ochronnymi. Opieranie składowanych materiałów lub wyrobów o płoty, słupy napowietrznych linii elektroenergetycznych, konstrukcje wsporcze sieci trakcyjnej lub ściany obiektu 4

5 budowlanego, jest zabronione. `Podczas mechanicznego załadunku lub rozładunku materiałów lub wyrobów, przemieszczanie ich nad ludźmi lub kabiną, w której znajduje się kierowca, jest zabronione. Na czas wykonywania tych czynności kierowca jest obowiązany opuścić kabinę. Dla pojazdów uŝywanych w trakcie wykonywania robót budowlanych wyznacza się miejsca postojowe na terenie budowy. 5.3 Przewidywane zagroŝenia podczas realizacji robót budowlanych oraz środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych Roboty rozbiórkowe ZagroŜenia. podraŝnienia błon śluzowych. uszkodzenia głowy. upadek z wysokości. uszkodzenia rąk i nóg Środki zapobiegawcze Teren, na którym odbywają się roboty rozbiórkowe naleŝy ogrodzić i oznakować tablicami ostrzegawczymi. Pracownicy powinni być zapoznani z programem rozbiórki i poinstruowani o bezpiecznym sposobie jej wykonywania. Nie wolno prowadzić robót rozbiórkowych, jeŝeli zachodzi moŝliwość obalenia części konstrukcji obiektu przez wiatr. Roboty naleŝy przerwać podczas wiatru o szybkości większej niŝ 10 m/sek. W czasie rozbiórki zabronione jest przebywanie ludzi na niŝej połoŝonych kondygnacjach. Przy usuwaniu gruzu z rozbieranego obiektu naleŝy stosować zsuwnice pochyłe lub rynny zsypowe, które powinny mieć zabezpieczenie przed spadaniem lub wypadaniem gruzu. Nie wolno gromadzić gruzu na stropach i innych konstrukcyjnych częściach obiektu, a takŝe obalać ścian lub innych części obiektu przez podkopywanie i podcinanie. Podczas wykonywania robót rozbiórkowych konieczne jest stosowanie środków ochrony indywidualnej. W razie niemoŝności uniknięcia w czasie trwania robót większych ilości pyłu, pracowników naleŝy zaopatrzyć w okulary ochronne. W czasie trwania robót wszyscy pracownicy powinni stale pracować w hełmach. Przy obalaniu ścian naleŝy pracować w rękawicach ochronnych. W przypadku rozbijania kilofami części konstrukcji skrajnych, pracownicy muszą bezwzględnie być zabezpieczeni szelkami bezpieczeństwa, amortyzatorem bezpieczeństwa i linami umocowanymi do mocnej części konstrukcji. Przy obalaniu obiektu sposobami zmechanizowanymi zatrudnionych pracowników i maszyny naleŝy usunąć poza strefę niebezpieczną. Przy rozbiórce sposobem obalania długość przymocowanych lin powinna być trzykrotnie większa od wysokości obiektu, a umocowanie powinno być niezawodne. Liny naleŝy kaŝdorazowo sprawdzać przed ich ponownym uŝyciem, a przy ich zakładaniu powinien być zastosowany taki sposób jej podnoszenia, aby przypadkowo strącone cegły lub gruz nie spadały na pracowników. 5

6 5.4 Prace na wysokości ZagroŜenia. Upadek pracownika z wysokości. Spadanie materiałów, narzędzi i urządzeń z wysokości Środki zapobiegawcze. Na powierzchniach wzniesionych na wysokość powyŝej 1,0 m nad poziomem podłogi lub ziemi, na których w związku z wykonywaną pracą mogą przebywać pracownicy, lub słuŝących jako przejścia, powinny być zainstalowane balustrady. Prace na wysokości powinny być organizowane i wykonywane w sposób niezmuszający pracownika do wychylania się poza poręcz balustrady lub obrys urządzenia, na którym stoi. Drabiny, klamry, rusztowania, pomosty i inne urządzenia powinny być stabilne i zabezpieczone przed nie przewidywaną zmianą połoŝenia oraz powinny posiadać odpowiednią wytrzymałość na przewidywane obciąŝenie. Powierzchnia pomostu roboczego powinna być wystarczająca dla pracowników, narzędzi i niezbędnych materiałów. Podłoga powinna być pozioma i równa, trwale umocowana do elementów konstrukcyjnych pomostu. W widocznym miejscu pomostu powinny być umieszczone czytelne informacje o wielkości dopuszczalnego obciąŝenia. NaleŜy zapewnić bezpieczeństwo przy komunikacji pionowej i dojścia do stanowiska pracy. NaleŜy zapewnić stabilność rusztowań i odpowiednią ich wytrzymałość na przewidywane obciąŝenia. Przed rozpoczęciem uŝytkowania rusztowania naleŝy dokonać odbioru technicznego w trybie określonym w odrębnych przepisach. Rusztowania i podesty ruchome wiszące powinny spełniać wymagania określone odpowiednio w odrębnych przepisach oraz w Polskich Normach. Przy pracach przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyŝej 2 m nad poziomem terenu zewnętrznego lub podłogi naleŝy w szczególności: Przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciąŝenie oraz zabezpieczenie przed nie przewidywaną zmianą połoŝenia, a takŝe stan techniczny stałych elementów konstrukcji lub urządzeń mających słuŝyć do mocowania linek bezpieczeństwa. Zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju wykonywanych prac, sprzętu chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym (do prac w podparciu - na słupach, masztach itp.). Zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości. Wymagania określone powyŝej dotyczą równieŝ prac wykonywanych na pomostach, podestach i innych podwyŝszeniach, jeŝeli rodzaj pracy wymaga od pracownika wychylenia się poza balustradę lub obrys urządzenia, na którym stoi, albo przyjmowania innej wymuszonej pozycji ciała groŝącej upadkiem z wysokości. 6

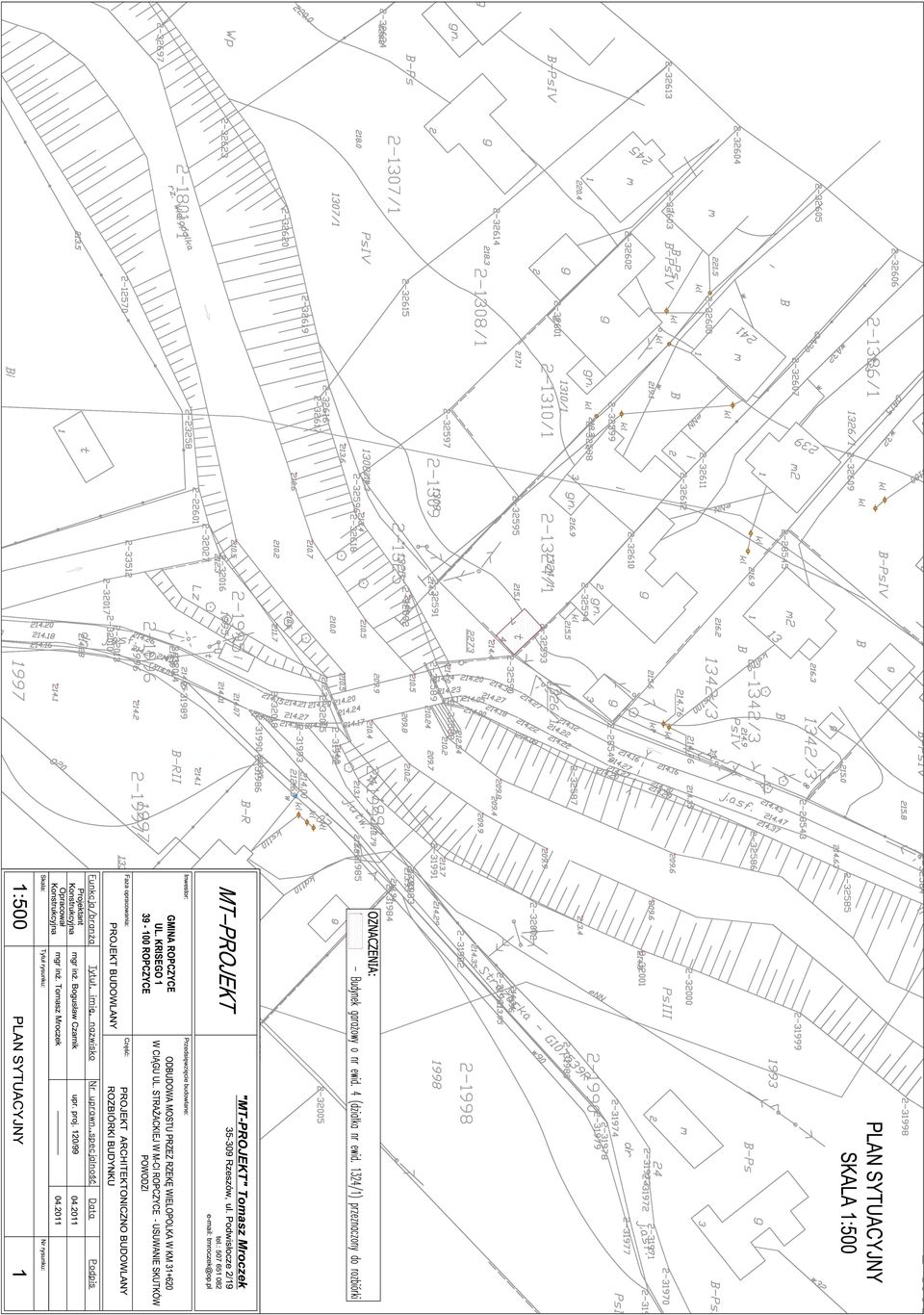

7 6. RYS. NR 1 PLAN SYTUACYJNY 7
