1 U V W 18 Aparatura

2 APARATURA Strona Styczniki SA 249 Przełączniki sieci PSA 254 Zestawy SBS 257 Człony automatyki MSR 259 Automatyczne urządzenia przełączające AZR 261 Zestaw SAP 263 Rozruszniki bezpośrednie BSA 266 Rozruszniki gwiazda trójkąt GTSA, BGTSA 269 Styczniki próżniowe SV Rozłączniki izolacyjne LO 276 Rozłączniki izolacyjne LO w obudowie stalowej typu RN 278 Przełączniki PLO 280 Elektromagnesy napędowe ES1 283 Hamulce szynowe

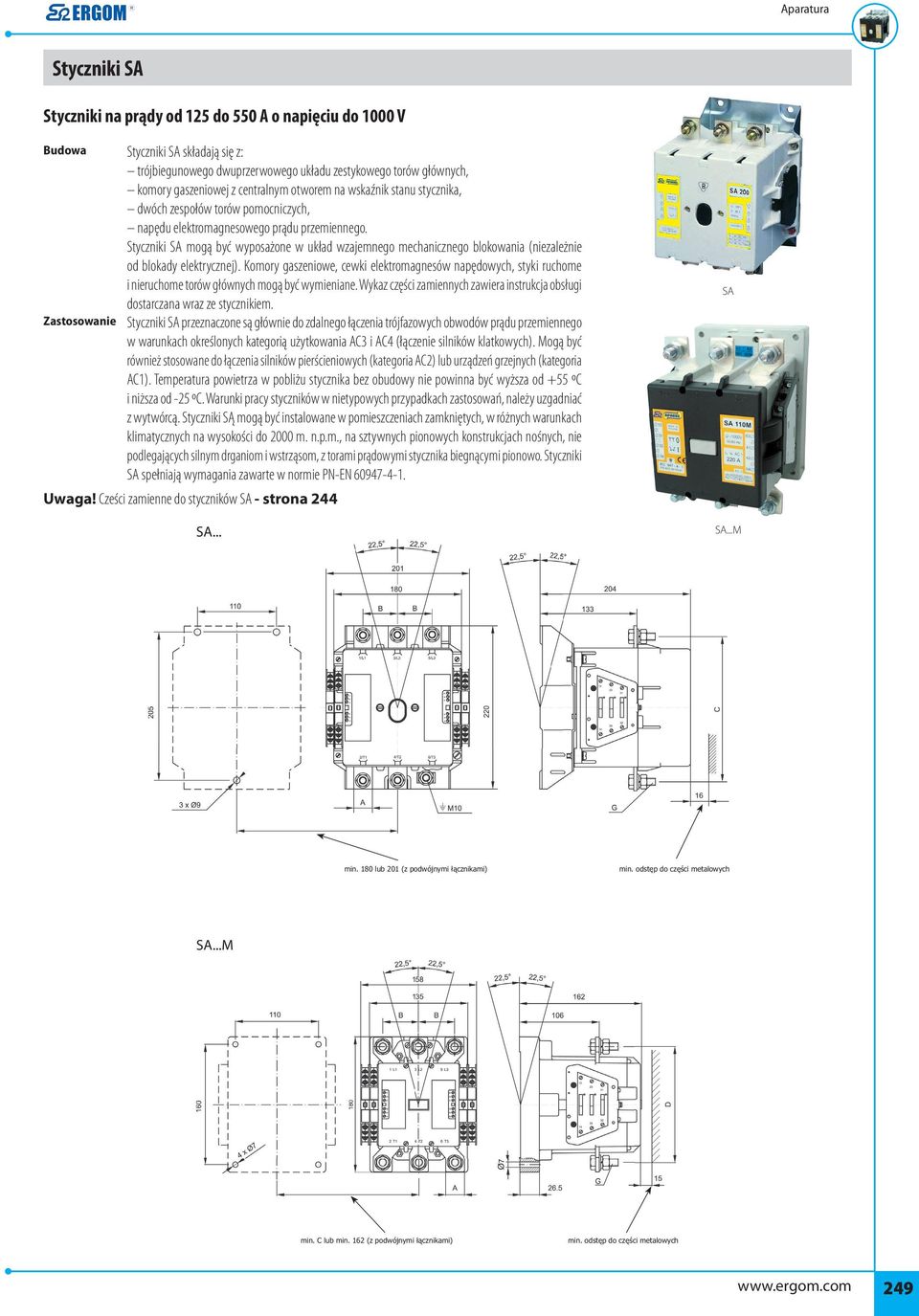

3 Styczniki SA Styczniki na prądy od 125 do 550 A o napięciu do 1000 V Budowa Styczniki SA składają się z: trójbiegunowego dwuprzerwowego układu zestykowego torów głównych, komory gaszeniowej z centralnym otworem na wskaźnik stanu stycznika, dwóch zespołów torów pomocniczych, napędu elektromagnesowego prądu przemiennego. Styczniki SA mogą być wyposażone w układ wzajemnego mechanicznego blokowania (niezależnie od blokady elektrycznej). Komory gaszeniowe, cewki elektromagnesów napędowych, styki ruchome i nieruchome torów głównych mogą być wymieniane. Wykaz części zamiennych zawiera instrukcja obsługi dostarczana wraz ze stycznikiem. Zastosowanie Styczniki SA przeznaczone są głównie do zdalnego łączenia trójfazowych obwodów prądu przemiennego w warunkach określonych kategorią użytkowania AC3 i AC4 (łączenie silników klatkowych). Mogą być również stosowane do łączenia silników pierścieniowych (kategoria AC2) lub urządzeń grzejnych (kategoria AC1). Temperatura powietrza w pobliżu stycznika bez obudowy nie powinna być wyższa od +55 ºC i niższa od -25 ºC. Warunki pracy styczników w nietypowych przypadkach zastosowań, należy uzgadniać z wytwórcą. Styczniki SĄ mogą być instalowane w pomieszczeniach zamkniętych, w różnych warunkach klimatycznych na wysokości do 2000 m. n.p.m., na sztywnych pionowych konstrukcjach nośnych, nie podlegających silnym drganiom i wstrząsom, z torami prądowymi stycznika biegnącymi pionowo. Styczniki SA spełniają wymagania zawarte w normie PN-EN Uwaga! Cześci zamienne do styczników SA - strona 244 SA... SA SA...M min. 180 lub 201 (z podwójnymi łącznikami) min. odstęp do części metalowych SA...M min. C lub min. 162 (z podwójnymi łącznikami) min. odstęp do części metalowych 249

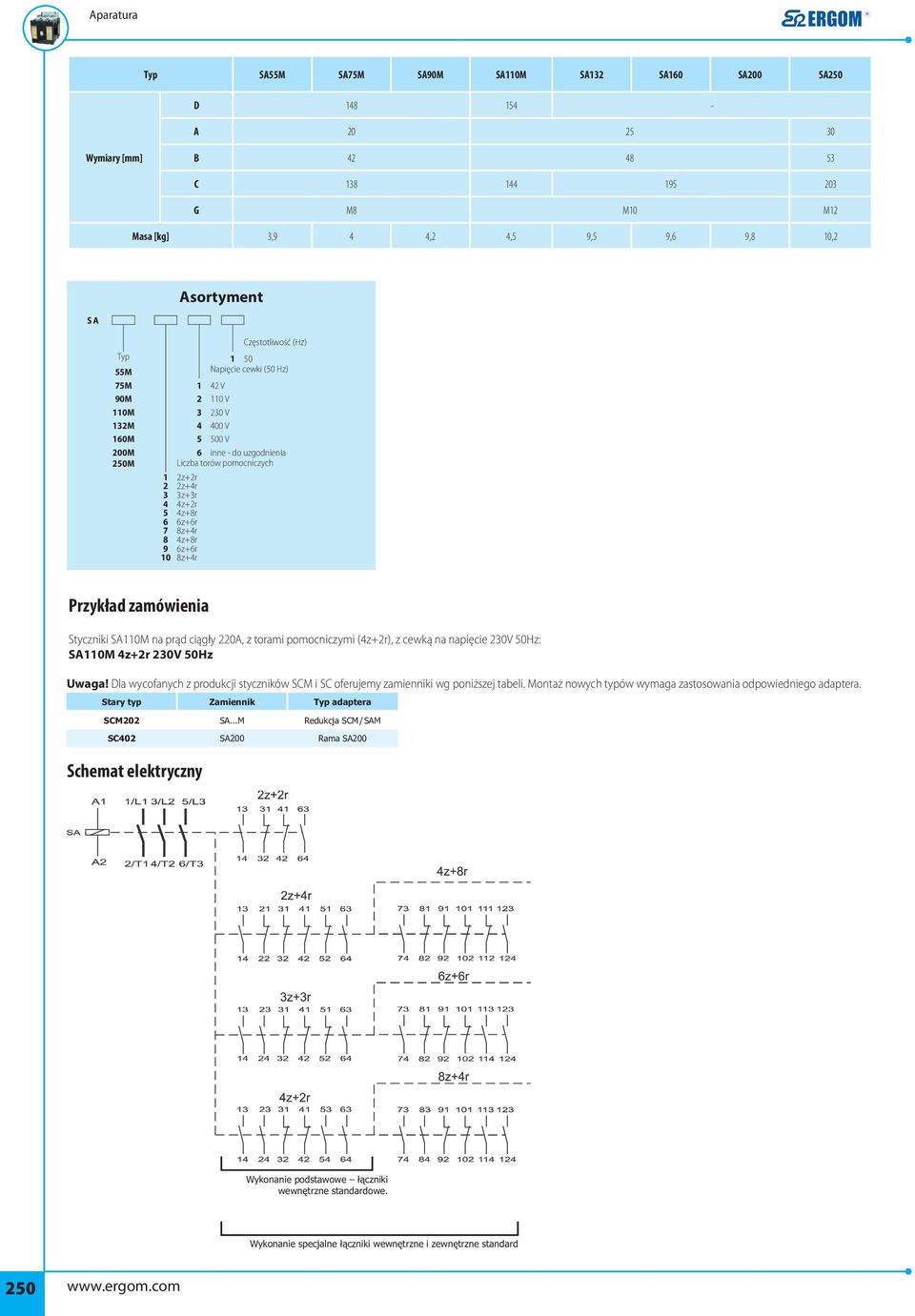

4 Typ SA55M SA75M SA90M SA110M SA132 SA160 SA200 SA250 D A Wymiary [mm] B C G M8 M10 M12 Masa [kg] 3,9 4 4,2 4,5 9,5 9,6 9,8 10,2 Asortyment SA Częstotliwość (Hz) Typ M Napięcie cewki (50 Hz) 75M 1 42 V 90M V 110M V 132M V 160M V 200M 6 inne - do uzgodnienia 250M Liczba torów pomocniczych 1 2z+2r 2 2z+4r 3 3z+3r 4 4z+2r 5 4z+8r 6 6z+6r 7 8z+4r 8 4z+8r 9 6z+6r 10 8z+4r Przykład zamówienia Styczniki SA110M na prąd ciągły 220A, z torami pomocniczymi (4z+2r), z cewką na napięcie 230V 50Hz: SA110M 4z+2r 230V 50Hz Uwaga! Dla wycofanych z produkcji styczników SCM i SC oferujemy zamienniki wg poniższej tabeli. Montaż nowych typów wymaga zastosowania odpowiedniego adaptera. Stary typ Zamiennik Typ adaptera SCM202 SA...M Redukcja SCM / SAM SC402 SA200 Rama SA200 Schemat elektryczny Wykonanie podstawowe łączniki wewnętrzne standardowe. Wykonanie specjalne łączniki wewnętrzne i zewnętrzne standard 250

5 Rozmieszczenie zacisków SA110M/90M/75M Skok trawersy stycznika Tory główne rozwierny (r) 1 2 Tory pomocnicze standard zwierny (z) 3 4 Nr toru SA250/200/160/132 Skok trawersy stycznika Tory główne rozwierny (r 1 2 Tory pomocnicze standard zwierny (z) 3 4 Nr toru Dane techniczne torów pomocniczych Typ SA55M SA75M SA90M SA110M SA132 SA160 SA200 SA250 Napięcie znamionowe izolacji U i [V] 500 Prąd znamionowy ciągły I n 40 ºC [A] V 6 Znamionowe prądy łaczeniowe I e AC15 [A] 400 V V 2 48 V 6 Znamionowe prądy łaczeniowe I e AC13 [A] 110 V 1,5 220 V 0,5 Dane techniczne napędu elektromagnetycznego Typ SA55M SA75M SA90M SA110M SA132 SA160 SA200 SA250 Napięcie znamionowe izolacji U i [V] 500 Granica działania przyciagania otwierania 0,85...1,1 Us 0,75...0,2 Us Pobór mocy przy [VA] rozruchu trzymaniu Napięcie sterownicze (min/max) (50 Hz) [V] 42, 110, 230, 400, 500 Czasy [ms] zamykania otwierania

6 Dane techniczne torów głównych Typ SA55M SA75M SA90M SA110M SA132 SA160 SA200 SA250 Napięcie znamionowe izolacji U i [V] 1000 Prąd znamionowy ciągły I n 40 ºC [A] Prąd łączeniowy l e AC1 55 ºC [A] V Moc znamionowa silnika klatkowego w kategorii użytkowania AC2/AC3 [kw] 400 V V V V Moc znamionowa silnika klatkowego w kategorii użytkowania AC4 [kw] 400 V V V Łączenie kondensatorów [kvar] Prądy przeciążeniowe n-sekudowe [A] 400 V V s s Trwałość łączeniowa w kategorii [cykle] AC3 AC4 5x105 5x104 AC1 600 Znamionowa częstotliwość łączeń w kategorii [ł/h] AC2 150 AC3 300 AC4 150 Typ koordynacji 1 [A] Wkładki bezpiecznika Typ koordynacji 2 [A] przy spodziewanym prądzie [ka] Przekroje przewodów przyłączeniowych z końcówka (min/max) [mm²] 25 / / / / / / 370 szynowe [mm] 20 x 2 20 x2,5 2(20 x2) 2(25 x2) 2(25 x3) 2(25 x4) 2(30 x6) Liczba biegunów 3 Zaciski śrubowe M8 M10 M12 252

7 Części zamienne Typ CEWKA SA132/200 42V CEWKA SA132/ V CEWKA SA132/ V CEWKA SA132/ V CEWKA SA132/ V CEWKA SA...M 42V CEWKA SA...M 110V CEWKA SA... M 230V CEWKA SA V CEWKA SA...500V CEWKA SA250 42V CEWKA SA V CEWKA SA V CEWKA SA V CEWKA SA V ŁĄCZNIK WEWNĘTRZNY 1z+2r SA/SA M ŁĄCZNIK WEWNĘTRZNY 2z+1r SA/SA M ŁĄCZNIK LEWY 1z+1r SA/SA M ŁĄCZNIK PRAWY 1z+1r SA/SA M ŁĄCZNIK LEWY 1z+2r SA/SA M ŁĄCZNIK PRAWY 1z+2r SA/SA M ŁĄCZNIK LEWY 2z+1r SA/SA M ŁĄCZNIK PRAWY 2z+1r SA/SA M ŁĄCZNIK ZEWNĘTRZNY LEWY 1z+2r SA/SA M ŁĄCZNIK ZEWNĘTRZNY PRAWY 1z+2r SA/SA M ŁĄCZNIK ZEWNĘTRZNY LEWY 2z+1r SA/SA M ŁĄCZNIK ZEWNĘTRZNY PRAWY 2z+1r SA/SA M KOMPLET STYKÓW STAŁYCH SA250 KOMPLET STYKÓW RUCHOMYCH SA250 KOMPLET STYKÓW STAŁYCH SA200 KOMPLET STYKÓW RUCHOMYCH SA200 KOMPLET STYKÓW STAŁYCH SA160 KOMPLET STYKÓW RUCHOMYCH SA160 KOMPLET STYKÓW STAŁYCH SA110/SA132 KOMPLET STYKÓW RUCHOMYCH SA110/SA132 KOMPLET STYKÓW STAŁYCH SA110M KOMPLET STYKÓW RUCHOMYCH SA110M KOMPLET STYKÓW STAŁYCH SA90M KOMPLET STYKÓW RUCHOMYCH SA90M KOMPLET STYKÓW STAŁYCH SA75M/SA55M KOMPLET STYKÓW RUCHOMYCH SA75M/SA55M KOMPLET PŁYTEK DEJONIZACYJNYCH SA KOMPLET PŁYTEK DEJONIZACYJNYCH SA BLOKADY STYCZNIKÓW SA Art. nr A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA A53AA

8 Przełączniki Sieci PSA Szereg przełączników sieci na prądy do 550A do przełączania zasilania odbiorników na drugą sieć Budowa Zastosowanie Przełączniki PSA zbudowane są z dwóch styczników umieszczonych na wspólnej ramie i sprzężonych blokadą mechaniczną wykluczającą stan zamknięcia jednocześnie obu styczników. Oprócz tego, dla zapewnienia całkowitego bezpieczeństwa, przełączniki te wyposażone są w blokadę elektryczną zapobiegającą przypadkowemu przełączeniu obwodu. Obwód sterowniczy przełączników przystosowany jest do sterowania przyciskami START/STOP lub sygnałem z członu automatyki. Człon ten powinien wprowadzić opóźnienie nie mniejsze niż 1 s pomiędzy zadziałaniami styczników ze względu na działanie blokady mechanicznej. Przełączniki sieci PSA przeznaczone są tylko do łączenia obwodów prądu przemiennego (stosowanie w obwodach prądu stałego jest niedopuszczalne). Przełączniki sieci PSA mogą być instalowane w różnych warunkach klimatycznych na wysokości do 2000 m n.p.m, koniecznie w pomieszczeniach zamkniętych, na pionowych konstrukcjach wsporczych nie podlegających drganiom i wstrząsom, z torami prądowymi styczników biegnącymi pionowo. Przełączniki sieci, w połączeniu z członem automatyki MSR... tworzące system samoczynnego załączania rezerwy, mają zastosowanie w sieciach NN zapewniając ciągłość pracy zasilanych odbiorników. Pracują w układzie pełnej automatyki nie wymagającej dozoru. Są urządzeniami klasy PC tzn. zdolne są załączać i wytrzymywać prądy zwarciowe. Normy Przełączniki sieci razem z członem automatyki spełniają wymagania normy: PN-EN Uwaga! Na życzenie klienta, istnieje możliwość (po wcześniejszym uzgodnieniu) wykonania przełącznika sieci z podłączeniem przewodów zasilających od dołu lub w obudowie. Cześci zamienne do przełączników PSA jak dla styczników SA. 254

9 Typ PSA55M PSA75M PSA90M PSA110M PSA132 PSA160 PSA200 PSA250 Typ obudowy RN RN Max napięcie łączeniowe 50 Hz [V] 690 Napięcie znamionowe izolacji U i [V] 1000 Gwint śrub zaciskowych [mm] M8 M10 M12 Przekroje przewodów przyłączeniowych wielodrutowych z końcówka kablową [mm²] x x 185 szynowe [mm] 20 x2 20 x2,5 2(20 x2) 2(25 x2) 2(25 x3) 2(25 x4) 2(30 x6) Prąd szczytowy [ka] Prąd znamionowwy ciagły/łączeniowy (+40ºC / AC31A, AC33A, AC35A) Iu/Ie [A] Prąd znamionowy 10-sekundowy [ka] 0,84 1,1 1,4 1,6 2 2,4 3,2 4,4 Pobór mocy przy [VA] rozruchu trzymaniu D M10 M12 A Wymiary [mm] B ,3 C E G M8 M10 - Masa [kg] 11, , ,1 24,3 26 Asortyment PSA Częstotliwość (Hz) Typ M Napięcie cewki (50 Hz) 75M 1 42 V 90M V 110M V 132M V 160M V 200M Liczba torów pomocniczych 250M 1 2z+2r 2 6z+4r Przykład zamówienia Przełącznik sieci PSA na prąd ciągły I u 200A, sterowany napięciem 400V 50Hz, z torami pomocniczymi 6z+4r PSA90M, 6z+4r 400V 50Hz Zasilanie podłączone od góry PSA...M 2z+2r PSA...M 6z+4r 255

10 Zasilanie podłączone od dołu PSA...M 2z+2r PSA...M 6z+4r Schemat elektryczny Przełącznik PSA... 2z + 2r Rozmieszczenie zacisków 2z + 2r Przełącznik PSA... 6z + 4r Rozmieszczenie zacisków 6z + 4r 256

11 Zestawy SBS Dwa styczniki SA... z blokadą mechaniczną Budowa Zastosowanie Zestaw SBS zbudowany jest ze styczników SA umieszczonych na wspólnej płycie i sprzężonych ze sobą blokadą mechaniczną. W układzie tym możliwe jest załączenie w danej chwili tylko jednego z nich. Po załączeniu jednego ze styczników drugi jest mechanicznie zablokowany. Zestaw SBS przeznaczony jest tylko do łączenia obwodów prądu przemiennego. Może być stosowany w układach samoczynnego załączania rezerwy, w układach nawrotnych i wszędzie tam, gdzie pomyłkowe jednoczesne załączenie dwóch styczników grozi zwarciem i ewentualnym uszkodzeniem urządzeń. Układ ten powinien być również zblokowany elektrycznie. Należy w tym celu połączyć szeregowo cewkę każdego ze styczników tej blokady ze stykiem rozwiernym łącznika pomocniczego (normalnie zwartym) drugiego stycznika. Każdy stycznik posiada łączniki pomocnicze z jednej strony (1z+2r) lub (3z+3r). Przy sterowaniu automatycznym należy wprowadzić opóźnienie nie mniejsze niż 1 s pomiędzy zadziałaniami styczników ze względu na działanie blokady mechanicznej. Uwaga! Cześci zamienne do zestawu SBS jak dla styczników SA. 257

12 Typ SBS55M SBS75M SBS90M SBS110M SBS132 SBS160 SBS200 SBS250 Typ obudowy RN RN Typ stycznika SA55M SA75M SA90M SA110M SA132 SA160 SA200 SA250 Prąd znamionowy ciągły I n 40 ºC [A] A L - 2z + 2r Wymiary [mm] L - 6z + 6r B C G M8 M10 M12 Masa [kg] 8,8 9 9, ,2 21,4 21,8 22,6 Asortyment SBS Częstotliwość (Hz) Typ M Napięcie cewki (50 Hz) 75M V 90M V 110M V 132M V 160M Liczba torów pomocniczych 200M 1 2z+2r 250M 2 6z+4r Przykład zamówienia Zestaw dwóch styczników z blokadą mechaniczną SBS na prąd ciągły I u 250 A, napięcie sterownicze 400 V, z torami pomocniczymi 6z+6r. SBS 132 6z+6r 400V 50Hz Schemat elektryczny 2z+2r Rozmieszczenie zestyków 6z+4r 2z+2r 6z+4r 258

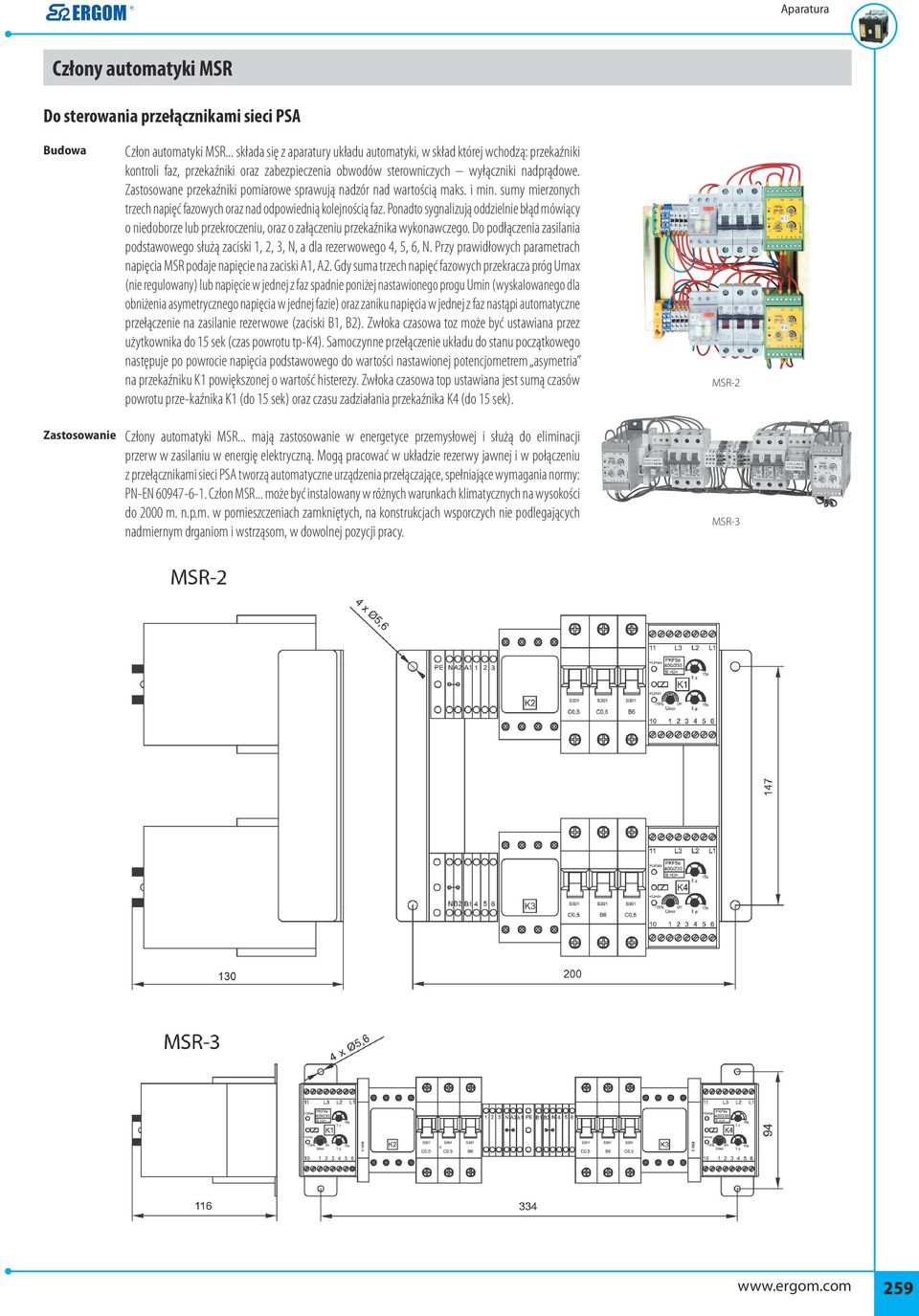

13 Człony automatyki MSR Do sterowania przełącznikami sieci PSA Budowa Człon automatyki MSR... składa się z aparatury układu automatyki, w skład której wchodzą: przekaźniki kontroli faz, przekaźniki oraz zabezpieczenia obwodów sterowniczych wyłączniki nadprądowe. Zastosowane przekaźniki pomiarowe sprawują nadzór nad wartością maks. i min. sumy mierzonych trzech napięć fazowych oraz nad odpowiednią kolejnością faz. Ponadto sygnalizują oddzielnie błąd mówiący o niedoborze lub przekroczeniu, oraz o załączeniu przekaźnika wykonawczego. Do podłączenia zasilania podstawowego służą zaciski 1, 2, 3, N, a dla rezerwowego 4, 5, 6, N. Przy prawidłowych parametrach napięcia MSR podaje napięcie na zaciski A1, A2. Gdy suma trzech napięć fazowych przekracza próg Umax (nie regulowany) lub napięcie w jednej z faz spadnie poniżej nastawionego progu Umin (wyskalowanego dla obniżenia asymetrycznego napięcia w jednej fazie) oraz zaniku napięcia w jednej z faz nastąpi automatyczne przełączenie na zasilanie rezerwowe (zaciski B1, B2). Zwłoka czasowa toz może być ustawiana przez użytkownika do 15 sek (czas powrotu tp-k4). Samoczynne przełączenie układu do stanu początkowego następuje po powrocie napięcia podstawowego do wartości nastawionej potencjometrem asymetria na przekaźniku K1 powiększonej o wartość histerezy. Zwłoka czasowa top ustawiana jest sumą czasów powrotu prze-kaźnika K1 (do 15 sek) oraz czasu zadziałania przekaźnika K4 (do 15 sek). MSR-2 Zastosowanie Człony automatyki MSR... mają zastosowanie w energetyce przemysłowej i służą do eliminacji przerw w zasilaniu w energię elektryczną. Mogą pracować w układzie rezerwy jawnej i w połączeniu z przełącznikami sieci PSA tworzą automatyczne urządzenia przełączające, spełniające wymagania normy: PN-EN Człon MSR... może być instalowany w różnych warunkach klimatycznych na wysokości do 2000 m. n.p.m. w pomieszczeniach zamkniętych, na konstrukcjach wsporczych nie podlegających nadmiernym drganiom i wstrząsom, w dowolnej pozycji pracy. MSR-3 259

14 Typ Art. nr MSR-2 A53AA MSR-3 A53AA Dopuszczalne zaniki napięcia sterowniczego Dopuszczalny zakres napięcia sterowniczego <0,3 s co 1 s 0,7 1,1 Us Minimalne napięcie zadziałania po awaryjnym wyłaczeniu U pf [V] 168 1) Napięcie znamionowe izolacji U i [V] 250 Napięcie zadziałania [V] nastawa maksimum U max =115% U n 2) 460 nastawa minimum U min =-15% -0% U n U zf 3) 161 Napięcie znamionowe pomiarowe (wartośc przewodowa) U n [V] 400 Napięcie znamionowe sterownicze U s [V] 230 Znamionowy pobór mocy [VA] 11 Czas działania regulowany [s] opóźnienie powrotu 4) 0,65 30 opóźnienie zadziałania 5) 0,5 15 Temperatura pracy [ºC] Stopień ochrony IP20 Obciążalność prądowa [A] 6 Histereza wzrost symetryczny U max obniżenie symetryczne U min obniżenie w 1 fazie U min 1,2 % Un 1,2 % Un 1,7 % Un Częstotliwośc znamionowa [Hz] 50 Głębokość [mm] Wymiary Szerokość [mm] Wysokość [mm] Masa [kg] 2,1 1,85 1) w zależności od nastawionej asymetrii powiększonej o wartość histerezy 2) nie regulowane, wzrost w 3 fazach 3) wyskalowane dla obniżenia asymetrycznego w jedenej fazie, co odpowiada -30% wartości napięcia fazowego i -10% obniżeniu asymetrycznemu 4) top=(czas powrotu /tp K1/+ czas zadziałania /tz K4/ ) 5) toz=(czas powrotu /tp K4/) Schemat elektryczny 260

15 Automatyczne urządzenia przełączające AZR 160, AZR 220, AZR 400, AZR 550 Budowa Działanie Zastosowanie Urządzenia AZR... składają się z trzech członów: członu zabezpieczającego przed prądami przeciążeniowymi i zwarciowymi, w skład którego wchodzą dwa rozłączniki bezpiecznikowe typu RBK, członu przełączającego PSA..., który zbudowany jest z dwóch elektrycznie i mechanicznie zblokowanych styczników umieszczonych na wspólnej ramie, członu automatyki MSR-3, w skład którego wchodzą przekaźniki kontroli faz, przekaźniki oraz zabezpieczenia sterownicze. Automatyczne urządzenia przełączające typu AZR... spełniają wymagania normy PN-EN W przypadku zaniku napięcia, zaniku fazy lub gdy suma trzech napięć fazowych przekracza próg Umax (nie regulowany) oraz napięcie w jednej z faz spadnie poniżej nastawionego progu Umin (wyskalowanego dla obciążenia asymetrycznego napięcia w jednej fazie) w linii zasilania podstawowego, następuje przełączenie odbiorników na linię zasilania rezerwowego. Zwłoka czasowa może być ustawiana przez użytkownika do 15 s (czas powrotu tp-k4). Po powrocie napięcia we wszystkich fazach do wartości nastawionej potencjometrem asymetria na przekaźniku K1 powiększonej o wartość histerezy w linii zasilania podstawowego, następuje samoczynne przełączenie układu i powrót do stanu początkowego. Zwłoka czasowa ustawiana jest sumą czasów powrotu przekaźnika K1 (do 15 s) oraz czasu zadziałania przekaźnika K4 (do 15 s). W przypadku zaniku napięcia na obu liniach zasilania (podstawowego w rezerwowego) AZR włączy samoczynnie tę linię zasilania, w której najpierw pojawi się napięcie. Dla zapewnienia bezpiecznej i bezawaryjnej pracy w członie przełączającym, oprócz elektrycznej blokady styczników zastosowano blokadę mechaniczną, wykluczającą stan zamknięcia obu styczników (np. w przypadku zespawania się styków). Automatyczne urządzenia przełączające typu AZR przeznaczone są do przełączania obwodów obciążenia w przypadku wystąpienia odchyłki parametrów ciągle monitorowanego zasilania podstawowego i automatycznego powrotnego przełączenia obciążenia, gdy minie nieprawidłowość. Przełączanie odbywa się z góry określoną zwłoką czasową, a włączenie w czasie bezprądowym. W przypadku, gdy oba źródła zasilania (podstawowe i rezerwowe) są sprawne, AZR przyjmuje położenie dla zasilania podstawowego. Urządzenia przełączające typu AZR tworzące system samoczynnego załączania rezerwy mają zastosowanie w sieciach NN zapewniając ciągłość pracy zasilanych odbiorników. Pracują w układzie pełnej automatyki nie wymagającej dozoru. Są urządzeniami klasy PC tzn zdolne są załączać i wytrzymywać prądy zwarciowe. Można je stosować w różnych warunkach klimatycznych na wysokości do 2000 m. n.p.m. Uwaga! Na życzenie klienta, istnieje możliwość (po wcześniejszym uzgodnieniu) wykonania automatycznego urządzenia przełączającego AZR z sygnalizacją świetlną określającą stan pracy lub na inny prąd ciągły. Cześci zamienne urządzenia jak dla styczników SA. Schemat elektryczny Zasilanie podstawowe Zasilanie rezerwowe 261

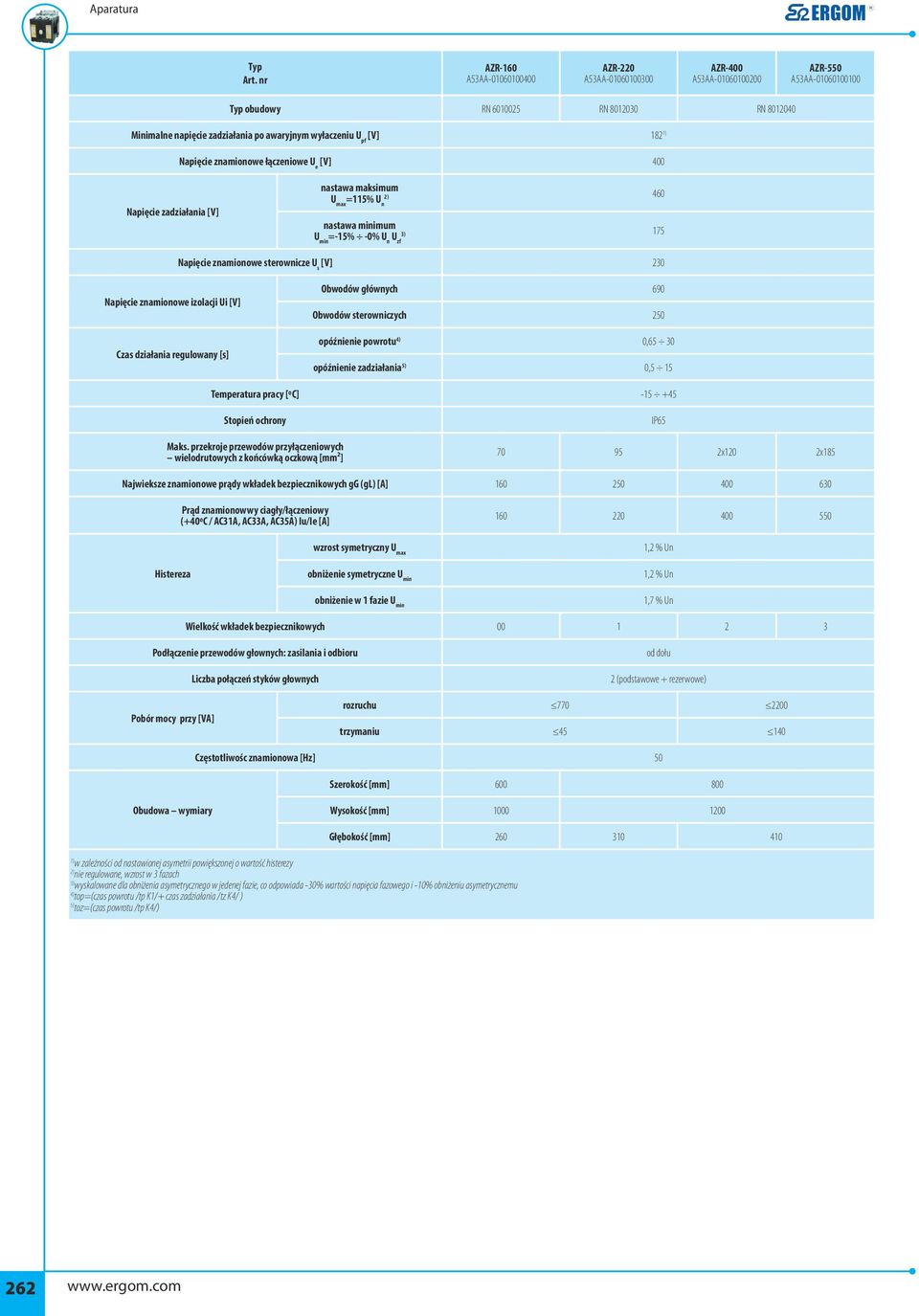

16 Typ Art. nr AZR-160 A53AA AZR-220 A53AA AZR-400 A53AA AZR-550 A53AA Typ obudowy RN RN RN Minimalne napięcie zadziałania po awaryjnym wyłaczeniu U pf [V] 182 1) Napięcie znamionowe łączeniowe U e [V] 400 Napięcie zadziałania [V] nastawa maksimum U max =115% U n 2) 460 nastawa minimum U min =-15% -0% U n U zf 3) 175 Napięcie znamionowe sterownicze U s [V] 230 Napięcie znamionowe izolacji Ui [V] Czas działania regulowany [s] Obwodów głównych 690 Obwodów sterowniczych 250 opóźnienie powrotu 4) 0,65 30 opóźnienie zadziałania 5) 0,5 15 Temperatura pracy [ºC] Stopień ochrony Maks. przekroje przewodów przyłączeniowych wielodrutowych z końcówką oczkową [mm²] IP x120 2x185 Najwieksze znamionowe prądy wkładek bezpiecznikowych gg (gl) [A] Prąd znamionowwy ciagły/łączeniowy (+40ºC / AC31A, AC33A, AC35A) Iu/Ie [A] wzrost symetryczny U max ,2 % Un Histereza obniżenie symetryczne U min obniżenie w 1 fazie U min 1,2 % Un 1,7 % Un Wielkość wkładek bezpiecznikowych Podłączenie przewodów głownych: zasilania i odbioru Liczba połączeń styków głownych od dołu 2 (podstawowe + rezerwowe) Pobór mocy przy [VA] rozruchu trzymaniu Częstotliwośc znamionowa [Hz] 50 Szerokość [mm] Obudowa wymiary Wysokość [mm] ) w zależności od nastawionej asymetrii powiększonej o wartość histerezy 2) nie regulowane, wzrost w 3 fazach 3) wyskalowane dla obniżenia asymetrycznego w jedenej fazie, co odpowiada -30% wartości napięcia fazowego i -10% obniżeniu asymetrycznemu 4) top=(czas powrotu /tp K1/+ czas zadziałania /tz K4/ ) 5) toz=(czas powrotu /tp K4/) Głębokość [mm]

17 Zestaw SAP Zestawy stycznika SA z przekaźnikiem do rozruchu bezpośredniego Budowa Zestaw SAP składa się ze stycznika oraz przekaźnika termicznego, czułego na błędy fazy, z ręcznym kasowaniem, bezpośrednio przyłączonego do zacisków wyjściowych stycznika. Zastosowany przekaźnik termiczny klasy 10 A przeznaczony jest dla standardowych czasów rozruchu w zakresie 2 10 s w prądzie rozruchowym Ir < 6 x ln. Zastosowanie Zestawy SAP przeznaczone są głównie do bezpośredniego rozruchu w ochrony od przeciążeń silników trójfazowych o prądach znamionowych od 60 do 400 A, napięciu łączeniowym 690 V, 50 Hz w warunkach określonych kategorią użytkowania AC2/AC3. Zestawy powinny być montowane w obudowach na konstrukcjach wsporczych nie podlegających drganiom w wstrząsom, z torami prądowymi biegnącymi pionowo. Normy Zestawy SAP spełniają wymagania normy PN-EN Uwaga! Cześci zamienne do zestawu SAP jak dla styczników SA. 263

18 Typ SAP75M SAP90M SAP110M SAP132 SAP160 SAP200 Typ obudowy RN RN Typ stycznika SA75M SA90M SA110M SA132 SA160 SA200 Zakres nastawczy przekaźnika [A] D M8 M10 Wymiary [mm] A B C ,5 Masa [kg] 8,2 8,4 8,7 12,1 12,2 12,5 Asortyment SAP Częstotliwość (Hz) Zakres nastawczy przekaźnika Typ M Napięcie cewki (50 Hz) M 1 42 V M V M V M V M V M Liczba torów pomocniczych 1 2z+2r 2 2z+4r 3 3z+3r 4 4z+2r Przykład zamówienia Zestaw SAP sterowany napięciem 230 V, 50 Hz (kod 3) z torami pomocniczymi 2z+2r służący do uruchamiania i zabezpieczania od przeciążeń silnika klatkowego o mocy 90 kw przy napięciu 400 V, w kategorii użytkowania AC3 SAP 90M, 2z+2r 230 V 50 Hz A Schemat elektryczny 264

19 Dane techniczne torów pomocniczych Typ SAP75M SAP90M SAP110M SAP132 SAP160 SAP200 Napięcie znamionowe izolacji U i [V] 500 Prąd znamionowy cieplny I th [A] 10 Prąd znamionowy ciągły I u [A] Ilośc i rodzaj zestyków 110 V 1,1 (DC) 230 V 2,5 (AC) Stycznik 1) Przekaźnik 1z + 1r Wyprowadzenia ze śrubą i podkładką M3,5 Max przekrój przewodów przyłączenowych [mm²] 2,5 1) Pozostałe parametry techniczne styczników znajdują się w katalogu na stronach 4 9. Dane techniczne torów głównych Typ SAP75M SAP90M SAP110M SAP132 SAP160 SAP200 Napięcie znamionowe izolacji U i [V] 1000 Napięcie znamionowe sterownicze U s [V] 110, 230, 400, V Moc znamionowa w kategorii użytkowania AC2/AC3 [kw] 400 V V V Granica działania przyciagania otwierania 0,85...1,1 Us 0,75...0,2 Us Pobór mocy przy Czasy [ms] rozruchu trzymaniu otwierania zamykania Wyprowadzenia ze śrubą i podkładką M8 M10/M8 M10 Wkładki bezpiecznikowe gg (gl) Przekroje przewodów przyłączeniowych z końcówka kablową [mm²] x120 szynowe [mm] 20x2,5 2(20x2) 2(25x2) 2(25x3) 2(25x4) 265

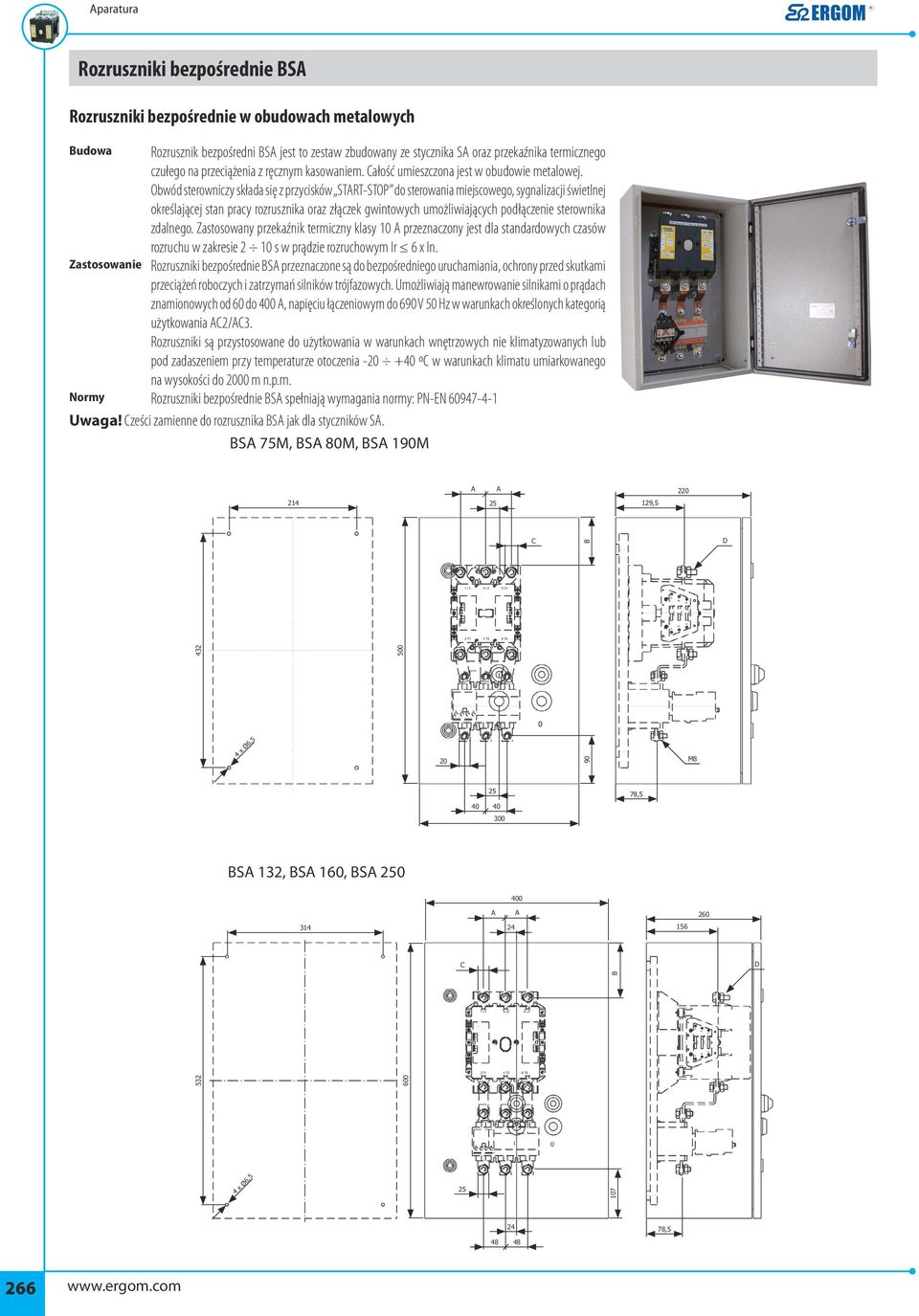

20 Rozruszniki bezpośrednie BSA Rozruszniki bezpośrednie w obudowach metalowych Budowa Rozrusznik bezpośredni BSA jest to zestaw zbudowany ze stycznika SA oraz przekaźnika termicznego czułego na przeciążenia z ręcznym kasowaniem. Całość umieszczona jest w obudowie metalowej. Obwód sterowniczy składa się z przycisków START-STOP do sterowania miejscowego, sygnalizacji świetlnej określającej stan pracy rozrusznika oraz złączek gwintowych umożliwiających podłączenie sterownika zdalnego. Zastosowany przekaźnik termiczny klasy 10 A przeznaczony jest dla standardowych czasów rozruchu w zakresie 2 10 s w prądzie rozruchowym Ir 6 x In. Zastosowanie Rozruszniki bezpośrednie BSA przeznaczone są do bezpośredniego uruchamiania, ochrony przed skutkami przeciążeń roboczych i zatrzymań silników trójfazowych. Umożliwiają manewrowanie silnikami o prądach znamionowych od 60 do 400 A, napięciu łączeniowym do 690 V 50 Hz w warunkach określonych kategorią użytkowania AC2/AC3. Rozruszniki są przystosowane do użytkowania w warunkach wnętrzowych nie klimatyzowanych lub pod zadaszeniem przy temperaturze otoczenia ºC w warunkach klimatu umiarkowanego na wysokości do 2000 m n.p.m. Normy Rozruszniki bezpośrednie BSA spełniają wymagania normy: PN-EN Uwaga! Cześci zamienne do rozrusznika BSA jak dla styczników SA. BSA 75M, BSA 80M, BSA 190M A A ,5 220 C D B 4 x Ø6, M ,5 BSA 132, BSA 160, BSA A A C D B 4 x Ø6, ,5 266

21 Typ BSA75M BSA90M BSA110M BSA132 BSA160 BSA V Max moc silnika 500 V V V Max prąd silnika 500 V V Prąd znamionowy stycznika [A] Zakres nastawczy przekaźnika [A] D M8 M10 M10 M10 Wymiary [mm] A B C Masa [kg] 19 19, Asortyment BSA Częstotliwość (Hz) Zakres nastawczy przekaźnika Typ M Napięcie cewki (50 Hz) M 1 42 V M V M V M V M V Liczba torów pomocniczych 1 2z+2r 2 2z+4r 3 3z+3r 4 4z+2r Dane techniczne torów głównych Typ BSA75M BSA90M BSA110M BSA132 BSA160 BSA200 Napięcie znamionowe izolacji U i [V] 1000 Napięcie łączeniowe U s [V] 400, 500, 690 Prąd ciągły [A] wg wskazań przekaźnika 1) Częstotliwość [Hz] 50 Czasy [ms] otwierania zamykania Wyprowadzenia ze śrubą i podkładką M8 M10/M8 M10 Szyna zbiorcza N Śruba z płaską podkładką M8 M10/M8 M10 Szyna zbiorcza PN Śruba z płaską podkładką M8 M10/M8 M10 Przekroje przewodów przyłączeniowych z końcówka kablową [mm²] x120 Stopień ochrony IP65 1) patrz asortyment. 267

22 Charakterystyka obwodu sterowniczego Przykład zamówienia Typ BSA75M BSA90M BSA110M BSA132 BSA160 BSA200 Napięcie znamionowe izolacji U i [V] 500 Napięcie znamionowe sterownicze U s [V] Prąd znamionowy cieplny I th [A] 10 Pobór mocy przy Ilość i rodzaj zestykow Rozrusznik bezpośredni w obudowie BSA sterowany napięciem 230 V 50 Hz, służący do uruchamiania i zabezpieczania od przeciążeń silnika klatkowego o mocy 200 kw przy napięciu 400V w kategorii użytkowania AC3. BSA 200 2z+2r 230 V 50 Hz A 230 V 50 Hz rozruchu trzymaniu Stycznik Przekaźnik Maks. przekrój przewodów [mm²] 2,5 Sygnalizacja świetlna Przycisk sterowniczy Właściwości przekaźnika 2z+2r 1z+1r LEF30-Lec/ NEF30-Lez LEF30-Kzx/ NEF30-Kcy przycisk Test, wskaźnik zadziałania Obudowa RN RN

23 C D Aparatura Rozruszniki gwiazda-trójkąt GTSA Budowa Zastosowanie Rozruszniki gwiazda-trójkąt zbudowane są na bazie trzech styczników SA, przekaźnika termicznego i przekaźnika czasowego. Przekaźnik nadprądowy cieplny jest wyposażony w mechanizm różnicowy, z ręcznym kasowaniem, podłączony w obwodzie zasilania silnika bezpośrednio do początków uzwojeń w nastawiany na 58 % (Ie:v3) wartości prądu z tabliczki znamionowej silnika zabezpieczając obwód przed pracą niepełnofazową. Przekaźnik czasowy umożliwia nastawę czasu rozruchu w gwieździe oraz przerwy między przełączeniem z gwiazdy w trójkąt. Rozruszniki w obudowie wyposażone są w przyciski umożliwiające sterowanie miejscowe oraz sygnalizację świetlną określającą stan pracy. Rozruszniki BGTSA oraz GTSA spełniają wymagania normy: PN-EN Rozruszniki gwiazda-trójkąt typu GTSA (na płycie stalowej) oraz BGTSA (w obudowie stalowej o stopniu ochrony IP55) służą do rozruchu silników asynchronicznych z wirnikami klatkowymi o znamionowym napięciu roboczym do 690 V prądu przemiennego w częstotliwości 50 Hz. Przełączanie uzwojeń silnika z układu gwiazda, na początku rozruchu, w układ trójkąt jest realizowane automatycznie po podaniu impulsu z przekaźnika czasowego o regulowanym czasie rozruchu i zwłoki przełączania z Y na. Czas trwania rozruchu w zwłoki przełączania ustala użytkownik w zależności od rodzaju obciążenia silnika i warunków sieciowych. Uwaga! Cześci zamienne do rozruszników GTSA, BGTSA jak dla styczników SA. GTSA90- GTSA160 GTSA200- GTSA355 B Rysunek obrysowy rozrusznika Y- na płycie metalowej. 269

24 Typ GTSA-90 GTSA-110 GTSA-132 GTSA-160 GTSA-200 GTSA-250 GTSA-315 GTSA-355 Napięcie zasilania 230 Napięcie znamionowe izolacji Ui [V] Obwodów głównych 1000 Obwodów sterowniczych 500 Granice działania (0,85 1,1) Us Temperatura pracy [ºC] Gwint śrub zaciskowych [mm] Stopień ochrony zasilania od góry M8 M10 M12 odbioru od dołu M8 M10 M12 IP00 Dopuszczalna częstość łączeń [h-1] 30 Maks. przekrój przewodów z końcówką kablowa [mm²] x120 2x185 Prąd znamionowy cieplny I th [A] V Dopuszczalna moc znamionowa silnika klatkowego przy napięciu [kw] 400 V V V D Wymiary [mm] A B C Asortyment Schemat elektryczny BGTSA T 90 Zakres nastawczy przekaźnika Typy styczników stosowanych w rozrusznikach Typ Stycznik Tory pomocnicze do wykorzystania Y (K1) zasilania (K2) (K3) K1 K2 K3 GTSA..., BGTSA... LS.. SA- z r SA- z r SA- z r z r z r z r M M M M M M M M M M M M Przykład zamówienia Rozrusznik gwiazda-trójkąt z przekażnikiem A do silnika o mocy 220 kw, napięciu łączeniowym U e : 400 V 50 Hz i napięciu zasilającym U s : 230 V 50 Hz Rozrusznik GTSA250 T

25 Rozruszniki gwiazda-trójkąt BGTSA Budowa Zastosowanie Rozruszniki gwiazda-trójkąt zbudowane są na bazie trzech styczników SA, przekaźnika termicznego i przekaźnika czasowego. Przekaźnik nadprądowy cieplny jest wyposażony w mechanizm różnicowy, z ręcznym kasowaniem, podłączony w obwodzie zasilania silnika bezpośrednio do początków uzwojeń w nastawiany na 58 % (Ie:v3) wartości prądu z tabliczki znamionowej silnika zabezpieczając obwód przed pracą niepełnofazową. Przekaźnik czasowy umożliwia nastawę czasu rozruchu w gwieździe oraz przerwy między przełączeniem z gwiazdy w trójkąt. Rozruszniki w obudowie wyposażone są w przyciski umożliwiające sterowanie miejscowe oraz sygnalizację świetlną określającą stan pracy. Rozruszniki BGTSA oraz GTSA spełniają wymagania normy: PN-EN Rozruszniki gwiazda-trójkąt typu GTSA (na płycie stalowej) oraz BGTSA (w obudowie stalowej o stopniu ochrony IP55) służą do rozruchu silników asynchronicznych z wirnikami klatkowymi o znamionowym napięciu roboczym do 690 V prądu przemiennego w częstotliwości 50 Hz. Przełączanie uzwojeń silnika z układu gwiazda, na początku rozruchu, w układ trójkąt jest realizowane automatycznie po podaniu impulsu z przekaźnika czasowego o regulowanym czasie rozruchu i zwłoki przełączania z Y na. Czas trwania rozruchu w zwłoki przełączania ustala użytkownik w zależności od rodzaju obciążenia silnika i warunków sieciowych. Uwaga! Cześci zamienne do rozruszników GTSA, BGTSA jak dla styczników SA. BGTSA 90 BGTSA BGTSA 200 BGTSA Rysunek obrysowy rozrusznika Y- w obudowie. 271

26 Typ BGTSA-90 BGTSA-110 BGTSA-132 BGTSA-160 BGTSA-200 BGTSA-250 BGTSA-315 BGTSA-355 Napięcie zasilania 230 Napięcie znamionowe izolacji Ui [V] Obwodów głównych 1000 Obwodów sterowniczych 500 Granice działania (0,85 1,1) Us Temperatura pracy [ºC] Gwint śrub zaciskowych [mm] Stopień ochrony zasilania od góry M8 M10 M12 odbioru od dołu M8 M10 M12 IP65 obudowa typu RN Dopuszczalna częstość łączeń [h-1] 30 Maks. przekrój przewodów z końcówką kablowa [mm²] x120 2x185 Prąd znamionowy cieplny I th [A] V Dopuszczalna moc znamionowa silnika klatkowego przy napięciu [kw] 400 V V V Asortyment Schemat elektryczny BGTSA T 90 Zakres nastawczy przekaźnika Typy styczników stosowanych w rozrusznikach Typ Stycznik Tory pomocnicze do wykorzystania Y (K1) zasilania (K2) (K3) K1 K2 K3 GTSA..., BGTSA... LS.. SA- z r SA- z r SA- z r z r z r z r M M M M M M M M M M M M Przykład zamówienia Rozrusznik gwiazda-trójkąt z przekażnikiem A do silnika o mocy 220 kw, napięciu łączeniowym U e : 400 V 50 Hz i napięciu zasilającym U s : 230 V 50 Hz Rozrusznik BGTSA250 T

27 Styczniki próżniowe SV5...6 Trzytorowe styczniki próżniowe prądu przemiennego do 125 A lub 160 A o napięciu łączeniowym do 1000 V. Budowa Styczniki próżniowe SV składają się z: trójbiegunowego układu stykowego złożonego z trzech komór próżniowych z jedoprzerwowymi zestykami których docisk roboczy jest różnicą sił wynikającą z ciśnienia panującego na zewnątrz i wewnątrz komory, napędu elektromagnesowego prądu stałego, zasilanego ze źródła prądu przemiennego poprzez prostownik przymocowany do konstrukcji wsporczej stycznika, styków pomocniczych, innych elementów konstrukcujnych. Zastosowanie Styczniki próżniowe SV są przeznaczone do łączenia tylko obwodów prądu przemiennego 50 lub 60 Hz, (stosowanie w obwodach prądu stałego jest niedopuszczalne) w szczególności do: sterowania silników elektrycznych o napięciu do 1000V w warunkach pracy ciągłej, przerywanej lub dorywczej w kategorii AC2, AC3 i AC4, sterowania w układach napędowych w górnictwie ze względu na dużą zdolność łączenia prądów zwarciowych (zakłóceniowych), łączenia urządzeń w przemyśle chemicznym ze względu na gaszenie łuku w komorze próżniowej, co chroni styki przed oddziaływaniem agresywnej atmosfery, stosowania w układach napędowych w obudowach szczelnych lub przeciwwybuchowych ze względu na małe straty cieplne, stosowania w układach automatyki i wy ma gających długotrwałej w niezawodnej pracy łączeniowej stycznika. Styczniki próżniowe SV mogą być instalowane w pomieszczeniach zamkniętych w różnych warunkach klimatycznych na wysokości do 1000 m n.p.m. Uwaga! W przypadku istnienia w obwodzie elementów elektronicznych zaleca się stosowanie ograniczników przepięć. Rozmieszczenie zacisków Schemat elektryczny Typ Art. nr SV-5 230V 50HZ A53AA SV-5 400V 50HZ A53AA SV-6 230V 50HZ A53AA SV-6 400V 50HZ A53AA Masa [kg] 7,5 273

28 Dane techniczne torów głównych Typ Art. nr SV-5 230V 50HZ A53AA SV-5 400V 50HZ A53AA SV-6 230V 50HZ A53AA SV-6 400V 50HZ A53AA Napięcie znamionowe izolacji U i [V] 1000 Max znamionowe napięcie łączeniowe 50 / 60 Hz [V] 1000 Prąd znamionowy ciągły AC1 +55 ºC I u [A] Prąd łączeniowy l e AC1 55 ºC [A] Prąd znamionowy cieplny AC1 +55 ºC I u [A] V 55/37 75/45 Moc znamionowa silnika klatkowego w kategorii użytkowania AC2, AC3/ AC4 [kw] 500 V 75/45 90/ V 90/55 132/ V 132/75 160/90 10 s 0,9 - Prądy przeciążeniowe n-sekudowe [A] 1 s 0,9 1,28 szczytowy 9 10 Trwałośc łaczeniowa [cykle] wg. tabeli 1 4 x 104 Trwałośc mechaniczna [cykl] 5x106 Znamionowa częstotliwość łaczeń [ł/h] 600 Zwarciowa zdolnośc łączenia t=3 min cosφ=0,35 [ka] 2,5 3,3 Wkładki bezpiecznika Przekroje przewodów przyłączeniowych zwłoczne [A] przy spodziewanym prądzie [ka] 10 z końcówka (min/max) [mm²] 10 / / 70 szynowe [mm] 20 x 2,5 2(20x2) Temperatura pracy [ºC] Liczba biegunów 3 Zaciski śrubowe M8 Dane techniczne napędu elektromagnetycznego Typ Art. nr SV-5 230V 50HZ A53AA SV-5 400V 50HZ A53AA SV-6 230V 50HZ A53AA SV-6 400V 50HZ A53AA Napięcie znamionowe izolacji U i [V] 400 Granica działania przyciagania otwierania 0,85...1,1 Us 0,75...0,2 Us Pobór mocy przy [VA] Czasy [ms] rozruchu 60 trzymaniu 60 zamykania 80 otwierania 50 Napięcie znamionowe sterownicze U s [V] 230, 400 Częstotliwość [Hz]

29 Dane techniczne torów pomocniczych Typ Art. nr SV-5 230V 50HZ A53AA SV-5 400V 50HZ A53AA SV-6 230V 50HZ A53AA SV-6 400V 50HZ A53AA Napięcie znamionowe izolacji U i [V] 500 Prąd znamionowy ciągły I n 40 ºC [A] 10 Liczba torów pomocniczych Ilość i rodzaj zestyków z 4 r 2 2 x (2z+1r) 230 V 6 Znamionowe prądy łaczeniowe I e AC15 [A] 400 V V 2 48 V 6 Znamionowe prądy łaczeniowe I e AC13 [A] 110 V 1,5 220 V 0,5 Wkładka bezpiecznikowa szybka przy prądzie spodziewanym 1kA [A] 10 Tabela 1 Silnik Stycznik Trwałość łączeniowa Ue Pn Ie AC3 AC4 [V] [kw] [A] x10 5 łączeń x10 4 łączeń , , , , , , , , , ,7 Silnik Stycznik Trwałość łączeniowa Ue Pn Ie AC3 AC4 [V] [kw] [A] x10 5 łączeń x10 4 łączeń 45 64,5 5, , , , , ,8 Przykład zamówienia Stycznik próżniowy 3-biegunowy SV-5 do łączenia silnika o mocy 90kW przy napięciu 690V, 50Hz sterowany prądem przemiennym 230V, 50Hz Stycznik SV V 50 Hz Części zamienne A53AA A53AA A53AA A53AA A53AA A53AA A53AA TRAWERSA KOMPLET STYKI POMOCNICZEII KOMPLET STYKÓW POMOCNICZYCH I KOMPLET STYKÓW POMOCNICZYCH II PROSTOWNIK SV ZESPÓŁ CEWEK ZACISK PROSTOWNIKA 275

30 Rozłączniki izolacyjne LO Rozłączniki LO-250 i LO-400 na prądy do 400 A Budowa Działanie Rozłączniki izolacyjne LO 250, LO-400 składają się z następujących głównych zespołów: korpusu dolnego wyposażonego w tory prądowe (styki stałe, ruchome oraz komory gaszeniowe), zespołu górnego (metalowej konstrukcji wsporczej) wyposażonego w napęd niezależny (migowy) oraz styki pomocnicze 2z+2r. Tory prądowe w biegunach głównych posiadają po dwie przerwy izolacyjne. Napęd ręczny zapewnia migowe łączenie styków niezależnie od prędkości przestawienia dźwigni napędu. Załączenie i wyłączenie rozłączników dokonuje się za pomocą dźwigni napędu przesuwając ruchem obrotowym o kąt 90, której konstrukcja nie pozwala określić aktualnego stanu rozłącznika. Rzeczywiste położenie styków ruchomych (stan zamknięcia lub otwarcia) sygnalizowane jest tylko wskaźnikiem optycznym widocznym od strony dźwigni napędowej (kolor zielony O - stan wyłączenia, kolor czerwony I - stan załączenia). Zastosowanie Rozłączniki izolacyjne LO przeznaczone są do: załączania i wyłączania obwodów trójbiegunowych prądu przemiennego, instalowania wewnątrz obudowanych urządzeń rozdzielczych użytkowanych w warunkach wnętrzowych nieklimatyzowanych. Mogą być stosowane w różnych warunkach klimatycznych na wysokości do 2000 m n.p.m. Temperatura otoczenia: K ( ºC). Rozłączniki izolacyjne LO spełniają wymagania zawarte w normie PN-EN Rozłączniki oferowane są w dwóch wersjach: zatablicowe LO250Z, LO400Z oraz do montażu na płycie LO250W, LO400W. Uwaga! Na indywidualne zamówienia wykonywane są rozłączniki z dłuższym wałkiem napędowym. Na indywidualne zapytanie wykonywane są części zamienne do rozłączników. 276

31 Typ Art. nr LO-250Z A53AA LO-250W A53AA LO-400Z A53AA LO-400W A53AA Wymiary [mm] A B Masa [kg] 3 3,4 3,2 3,6 Dane techniczne torów głównych Typ Art. nr LO-250Z A53AA LO-250W A53AA LO-400Z A53AA LO-400W A53AA Napięcie znamionowe izolacji U i [V] 690 Napięcie znamionowe łączeniowe U e [V] 500 Częstotliwośc znamionowa [Hz] 50 Prąd znamionowy łączeniowy I e AC21A [A] 500 V Prąd znamionowy załączalny zwarciowy I cm [ka] 30 Prąd zwarciowy krótkotrwały wytrzymywalny I cw [ka] (tz-0,5s) 15 Trwałość łączeniowa w kategorii AC21A [cykle] 500V Napięcie znamionowe udarowe wytrzymywane Uimp [kv] 6 Znamionowa częstotliwość łaczeń [ł/h] 120 Kategoria użytkowania Gwinty śrub zaciskowych Przekroje przewodów przyłączeniowych Stopień ochrony AC-21A przyłączeniowych M10 M12 ochronnych M10 z końcówka kablową [mm²] szynowe [mm] 30 IP00 Liczba biegunów 3 Dane techniczne torów pomocniczych Typ Art. nr LO-250Z A53AA LO-250W A53AA LO-400Z A53AA LO-400W A53AA Napięcie znamionowe izolacji U i [V] 400 Prąd znamionowy ciągły I n 40 ºC [A] 10 Znamionowe prądy łaczeniowe I e AC15 [A] 400 V 2,5 Znamionowe prądy łaczeniowe I e DC13 [A] 0,16 Max przekrój przewodów przyłączenowych [mm²] 2,5 Przykład zamówienia Rozłącznik izolacyjny zatablicowy na prąd 250 A: Rozłącznik izolacyjny LO-250Z Rozłącznik izolacyjny na prąd 400 A do płyty montażowej: Rozłącznik izolacyjny LO-400W Schemat elektryczny 277

32 Rozłączniki izolacyjne LO w obudowie stalowej typu RN Temperatura otoczenia [ºC] Kolor obudowa RAL 7032 Montaż Śruby montażowe 4xM10 Zastosowanie Rozłączniki izolacyjne LO przeznaczone są do: załączania i wyłączania obwodów trójbiegunowych prądu przemiennego, instalowania wewnątrz pomieszczeń użytkowych w warunkach nieklimatyzowanych. Mogą być stosowane w różnych warunkach klimatycznych na wysokości do 2000 m n.p.m. Temperatura otoczenia: C. Rozłączniki przeznaczone są do montażu natynkowego. Rozłączniki izolacyjne LO spełniają wymagania zawarte w normie PN-EN Stopień ochrony IP40 Rozłączniki LO zamontowane są w obudowach stalowych typu RN i przystosowane są do bezpośredniego montażu na powierzchni ściany lub konstrukcji nośnej. Wykonywane są w dwóch wersjach o obciążalności 250 i 400 A. Szeroki przepust kablowy umożliwia swobodne wprowadzenie i wyprowadzenie przewodów. Rozłączniki posiadają trzy pary styków głównych oraz cztery pary styków pomocniczych (2xNO i 2xNC). W rozłącznikach zamontowana jest również szyna do podłączenia przewodu neutralnego/ochronno-neutralnego. Na drzwiach frontowych znajduje się uchwyt drążka napędowego oraz sygnalizacja położenia styków głównych. 278

33 Dane techniczne torów głównych Typ Art. nr LO-250/RN A53AA LO-400/RN A53AA Napięcie znamionowe izolacji U i [V] 690 Napięcie znamionowe łączeniowe U e [V] 500 Częstotliwośc znamionowa [Hz] 50 Prąd znamionowy łączeniowy I e AC21A [A] 500 V Prąd znamionowy załączalny zwarciowy I cm [ka] 30 Prąd zwarciowy krótkotrwały wytrzymywalny I cw [ka] (tz-0,5s) 15 Trwałość łączeniowa w kategorii AC21A [cykle] 500V Napięcie znamionowe udarowe wytrzymywane rozłącznika LO Uimp [kv] 6 Znamionowa częstotliwość łaczeń [ł/h] 120 Kategoria użytkowania AC-21A Gwinty śrub zaciskowych przyłączeniowych M10 M12 ochronnych M10 Przekroje przewodów przyłączeniowych z końcówka kablową [mm²] Liczba biegunów 3 Dane techniczne torów pomocniczych Typ Art. nr LO-250/RN A53AA LO-400/RN A53AA Napięcie znamionowe izolacji U i [V] 400 Prąd znamionowy ciągły I n 40 ºC [A] 10 Znamionowe prądy łaczeniowe I e AC15 [A] 400 V 2,5 Znamionowe prądy łaczeniowe I e DC13 [A] 0,16 Max przekrój przewodów przyłączenowych [mm²] 2,5 Schemat elektryczny 7/N 8/N 279

34 Przełączniki PLO Przełączniki PLO 2525 w PLO 4040 na prądy do 400 A Budowa Przełączniki PLO składają się z dwóch rozłączników LO-...S (które posiadają specjalny wałek napędowy) oraz mechanizmu przełączającego typu HDJ. Mechanizm przełączający HDJ posiada trzy położenia pracy I-0-II i jest mocowany bezpośrednio na wałkach rozłącznika. Napęd ręczny zapewnia migowe łączenie styków niezależnie od prędkości przestawienia dźwigni napędu. Załączenie i wyłączenie rozłączników dokonuje się za pomocą dźwigni napędu przesuwając ruchem obrotowym o kąt 90, której konstrukcja nie pozwala określić aktualnego stanu rozłącznika. Rzeczywiste położenie styków ruchomych (stan zamknięcia lub otwarcia) sygnalizowane jest tylko wskaźnikiem optycznym widocznym od strony dźwigni napędowej (kolor zielony O stan wyłączenia, kolor czerwony I stan załączenia). Zastosowanie Przełączniki PLO przeznaczone są do przełączania i wyłączania różnych rodzajów zasilania np. Sieć-Agregat, w których robocza wartość prądu nie przekracza znamionowych wartości. Przełączniki PLO... oferowane są w dwóch wielkościach prądowych jako: przełączniki zatablicowe w układzie poziomym z napędem bezpośrednim PLO-.../H1, przełączniki zatablicowe w układzie pionowym z napędem bezpośrednim PLO-.../H2, przełączniki z napędem bezpośrednim do montażu na płycie PLO.../K Przełączniki zatablicowe w układzie poziomym z napędem bezpośrednim PLO-.../H1. 280

35 Przełączniki zatablicowe w układzie pionowym z napędem bezpośrednim PLO-.../H2. Typ Art. nr PLO 2525/H1 A53AA PLO 2525/H2 A53AA PLO 2525/K A53AA PLO 4040/H1 A53AA PLO 4040/H2 A53AA PLO 4040/K A53AA D - M10 - M12 - Wymiary [mm] A B C M M10 M M12 Masa [kg] ,5 10,5 281

36 Dane techniczne torów głównych Typ Art. nr PLO 2525/H1 A53AA PLO 2525/H2 A53AA PLO 2525/K A53AA PLO 4040/H1 A53AA PLO 4040/H2 A53AA PLO 4040/K A53AA Napięcie znamionowe izolacji U i [V] 690 Napięcie znamionowe łączeniowe U e [V] 500 Prąd znamionowy łączeniowy I e AC21A [A] 500 V Dopuszczalna częstość łączeń [h-1] 120 Kategoria użytkowania AC-21A Gwint śrub zaciskowych [mm] M10 M12 Przekroje przewodów przyłączeniowych z końcówka kablową [mm²] szynowe [mm] 30 Dane techniczne torów pomocniczych Typ PLO 2525/H1 A53AA PLO 2525/H2 A53AA PLO 2525/K A53AA PLO 4040/H1 A53AA PLO 4040/H2 A53AA PLO 4040/K A53AA Napięcie znamionowe izolacji U i [V] 400 Znamionowe prądy łaczeniowe I e AC15 [A] 400 V 2,5 Znamionowe prądy łaczeniowe I e DC13 [A] 0,16 Max przekrój przewodów przyłączenowych [mm²] 2,5 Przykład zamówienia Przy zamawianiu przełączników należy podać wielkość prądową, jego odmianę oraz numer identyfikacyjny. 1. Przełącznik na prądy do 250A zatablicowy w układzie poziomyn z napędem bezpośrednim Przełącznik PLO-2525/H1 2. Przełącznik na prądy do 250 A z napędem bezpośrednim do płyty montażowej Przełącznik PLO-2525/K Części zamienne A53AA A53AA A53AA A53AA A53AA ZESPÓŁ WSPORNIKA RĄCZKA KPL. LO STYK RUCHOMY NAKŁADKA LO PŁYTKA DEJONIZACYJNA 282

37 Elektromagnesy napędowe ES1 Elektromagnesy napędowe o udźwigu do 25 kg skoku do 50 mm Budowa Elektromagnes napędowy ES1 składa się z rdzenia, nura i cewki. Nur i rdzeń są wykonane z blachy elektrotechnicznej izotropowej i stanowią obwód magnetyczny. Zaciski cewki wyprowadzone są na bocznej ściance korpusu izolacyjnego. W chwili doprowadzenia napięcia do zacisków cewki, nur zostaje wciągany z siłą zależną od wartości napięcia i długości skoku (szczeliny). Nur sprzężony z układem dźwigni przestawia mechanizm urządzenia. Moc źródła zasilającego elektromagnes powinna być większa lub równa mocy rozruchu elektromagnesu (patrz dane techniczne). Elektromagnesy ES1 należy instalować na konstrukcjach wsporczych, nurem do góry. Mocowanie cięgieł i dźwigni do nura powinno być wahliwe w dwóch płaszczyznach celem ułatwienia swobodnego układania się powierzchni rdzenia i nura, co zapewnia poprawną pracę elektromagnesu napędowego. Siła obciążająca elektromagnes powinna działać w osi nura. Zastosowanie Elektromagnesy napędowe ES1 są stosowane w mechanizmach rozrządu obrabiarek, pras i innych urządzeń sterowanych elektrycznie. W pomieszczeniach zawierających gazy żrące, wybuchowe, nadmierną wilgotność lub zapylenie, elektromagnesy ES1 powinny być instalowane w specjalnych obudowach. Typ Art. nr ES KG 230V A53AA ES KG 400V A53AA ES KG 230V A53AA ES KG 400V A53AA ES KG 230V A53AA ES KG 400V A53AA Napięcie zasilania 230, 400 Napięcie znamionowe izolacji U i [V] 500 Czas własny rozłączania pod obciążeniem [ms] Granice działania 0,9 1,1 Us Temperatura otoczenia [ºC] Udźwig [kg] Skok nura [mm] Ciężar nura (zwory) [kg] 3,2 4,45 Względny czas pracy [%] Rodzaj pracy Przerywany Częstość zadziałań [h-1] Moc rozruchu [VA] Moc trzymania [VA] Moc trzymania [W] Częstotliwość [Hz] 50 D Wymiary [mm] A B C Masa [kg]

38 Przykład zamówienia Elektromagnes napędowy ES1, o udźwigu 15 kg, skoku nura 50 mm, z cewką na napięcie 230 V 50 Hz ES kg 230 V Części zamienne A53AA A53AA A53AA A53AA A53AA A53AA A53AA CEWKA ES KG 230V (CE) CEWKA ES KG 400V (CE) CEWKA ES kg 230 V (CE) CEWKA ES kg 400 V (CE) CEWKA ES KG 230V (CE) CEWKA ES KG 400V (CE) ZACISK CEWKI 284
