1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT DLA ZADANIA Uporządkowanie przewodów kominowych i dobudowa przewodów Wentylacyjnych, spalinowych i dymowych w budynku mieszkalnym, wielorodzinnym w Gliwicach przy ul. Szobiszowickiej 14 Oznaczenie CPV : Roboty murarskie i murowe Roboty remontowe i renowacyjne Wykonywanie pokryć dachowych Obróbki blacharskie Roboty w zakresie usuwania gruzu PODSTAWA OPRACOWANIA 1. Rozporządzenie Ministra Infrastruktury z dnia r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego /Dz.U.Nr.202 z dn r. poz.2072/ 2. Rozporządzenie /WE/Nr2195/2002 Parlamentu Europejskiego i Rady z dnia r w sprawie Wspólnego Słownika Zamówień CPV /Dz. u.we L 340 z dnia z późn. zm./ 3. Ustawa z dnia r- Prawo zamówień publicznych /Dz.U.Nr.19 poz.177 z późn. zm. ogł.w Dz.U.z 2004r. Nr.96,poz. 959, Nr 116, poz 1207 i Nr 145, poz 1537/. 4. Opinia kominiarska nr 0222 opracowana przez Spółdzielnię Pracy Kominiarzy - Zakład Rejonowy nr 26, Gliwice, ul. Wieczorka nr 26 1.WYMAGANIA OGÓLNE 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania techniczne dotyczące wykonania i odbioru robót polegających na uporządkowaniu istniejących przewodów kominowych oraz wykonaniu - zgodnie z zaleceniami kominiarskimi - nowych kominów (przewodów) Zakres stosowania SST SST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy SST obejmują wszystkie czynności umożliwiające wykonanie i odbiór robót. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 1

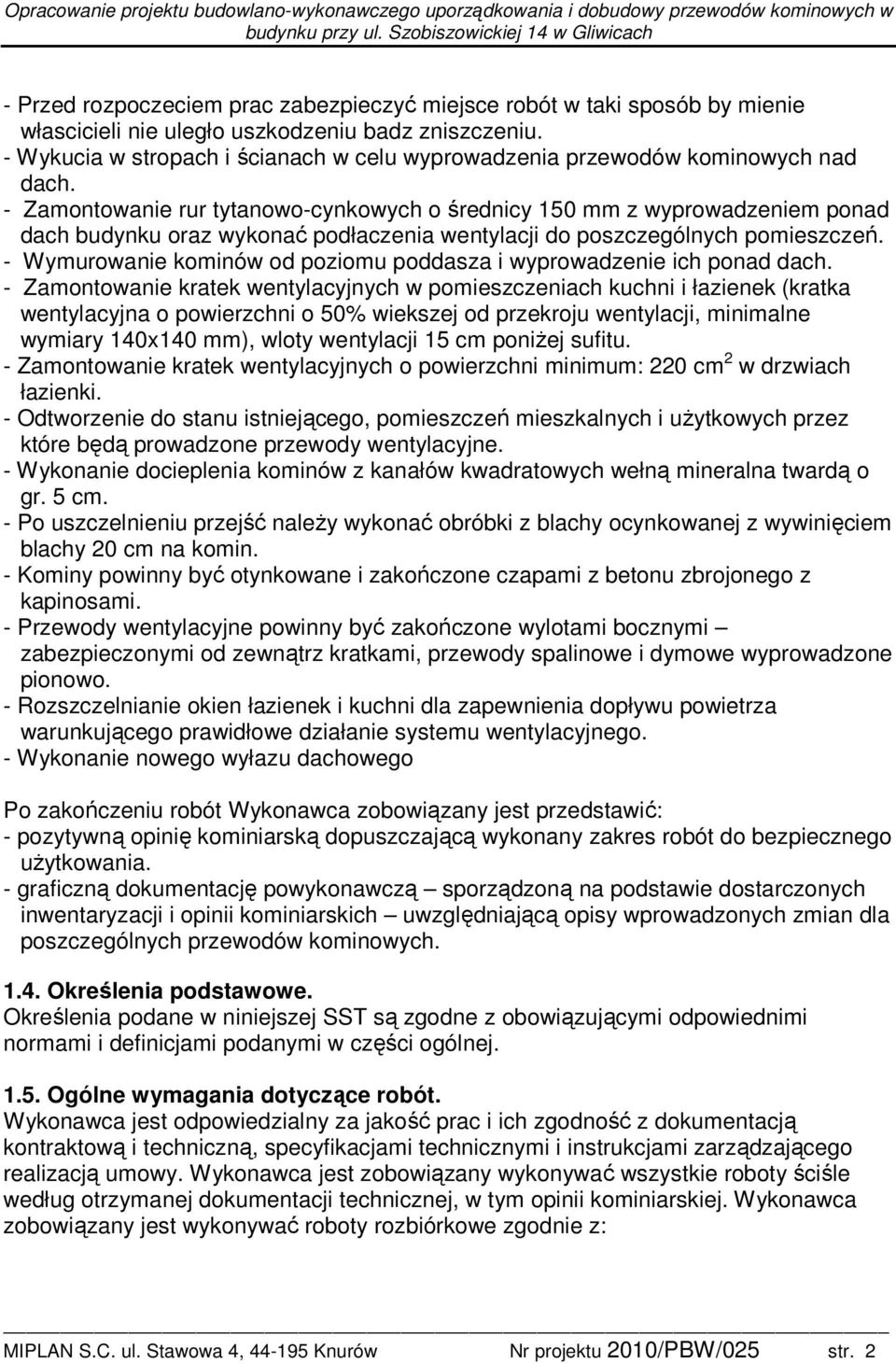

2 - Przed rozpoczeciem prac zabezpieczyć miejsce robót w taki sposób by mienie włascicieli nie uległo uszkodzeniu badz zniszczeniu. - Wykucia w stropach i ścianach w celu wyprowadzenia przewodów kominowych nad dach. - Zamontowanie rur tytanowo-cynkowych o średnicy 150 mm z wyprowadzeniem ponad dach budynku oraz wykonać podłaczenia wentylacji do poszczególnych pomieszczeń. - Wymurowanie kominów od poziomu poddasza i wyprowadzenie ich ponad dach. - Zamontowanie kratek wentylacyjnych w pomieszczeniach kuchni i łazienek (kratka wentylacyjna o powierzchni o 50% wiekszej od przekroju wentylacji, minimalne wymiary 140x140 mm), wloty wentylacji 15 cm poniżej sufitu. - Zamontowanie kratek wentylacyjnych o powierzchni minimum: 220 cm 2 w drzwiach łazienki. - Odtworzenie do stanu istniejącego, pomieszczeń mieszkalnych i użytkowych przez które będą prowadzone przewody wentylacyjne. - Wykonanie docieplenia kominów z kanałów kwadratowych wełną mineralna twardą o gr. 5 cm. - Po uszczelnieniu przejść należy wykonać obróbki z blachy ocynkowanej z wywinięciem blachy 20 cm na komin. - Kominy powinny być otynkowane i zakończone czapami z betonu zbrojonego z kapinosami. - Przewody wentylacyjne powinny być zakończone wylotami bocznymi zabezpieczonymi od zewnątrz kratkami, przewody spalinowe i dymowe wyprowadzone pionowo. - Rozszczelnianie okien łazienek i kuchni dla zapewnienia dopływu powietrza warunkującego prawidłowe działanie systemu wentylacyjnego. - Wykonanie nowego wyłazu dachowego Po zakończeniu robót Wykonawca zobowiązany jest przedstawić: - pozytywną opinię kominiarską dopuszczającą wykonany zakres robót do bezpiecznego użytkowania. - graficzną dokumentację powykonawczą sporządzoną na podstawie dostarczonych inwentaryzacji i opinii kominiarskich uwzględniającą opisy wprowadzonych zmian dla poszczególnych przewodów kominowych Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i definicjami podanymi w części ogólnej Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za jakość prac i ich zgodność z dokumentacją kontraktową i techniczną, specyfikacjami technicznymi i instrukcjami zarządzającego realizacją umowy. Wykonawca jest zobowiązany wykonywać wszystkie roboty ściśle według otrzymanej dokumentacji technicznej, w tym opinii kominiarskiej. Wykonawca zobowiązany jest wykonywać roboty rozbiórkowe zgodnie z: MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 2

3 - Rozporzadzeniem Ministra Budownictwa i Materiałów Budowlanych z dnia r w sprawie bezpieczenstwa i higieny pracy przy wykonywaniu prac budowlano - montażowych i rozbiórkowych ( Dz. U. Nr 13 p. 93 ) - Rozporzadzeniem Ministra Pracy i Polityki Socjalnej z dnia r w sprawie obowiazku stosowania niektórych Norm Polskich dotyczacych bezpieczenstwa i Higieny Pracy ( Dz. U. Nr 148 p. 974 ). 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne pkt Wymagania szczegółowe Dane dotyczące materiałów powinny zawierać (dane producenta): - zastosowanie - dane techniczne materiału (skład materiału, ciężar, wymiary, objętość itp.) - sposób transportu - sposób składowania - sposób magazynowania - wydajność - czas przydatności do użycia - przeciwwskazania 2.3. Wykaz materiałów Cegła pełna klasy 150 wg PN-75/B Zakres stosowania: obmurowanie pustaków ceramicznych kominowych Zaprawa cementowo-wapienna M1-M5 wg PN-90/B Zakres stosowania: murowanie ścian kominowych, zamurowanie bruzd i przymurowania ścianek, przewodów wentylacyjnych i kominowych Płyta gipsowo kartonowa ognioodporna Dane techniczne: wymiary 1,25x120x260 cm, typ GKF z rdzeniem z włókna szklanego, płyta o podwyższonej odporności na ogień, Zakres stosowania: obudowa przewodów wentylacyjnych Pustak wentylacyjny ceramiczny 188x188x250, wg PN-B Zakres stosowania: przewody wentylacyjne Wyroby z blachy cynkowej gr. 0.6 mm wg PN-81/H Zakres stosowania: obróbki blacharskie Beton wg PN-88/B Zakres stosowania: Czapy kominowe, cokoły trzonów kominowych. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 3

4 Emulsja akrylowa zgodna PN-69/B farby musza posiadac świadectwo dopuszczenia do stosowania oraz atesty Zakres zastosowania: wymalowanie ścian Wełna mineralna twarda o gr. 5,0 cm niepalna - wg. aprobat technicznych Zakres zastosowania: izolacja pionów wentylacyjnych w przestrzeni nieogrzewanej Rury o średnicy 150 mm z blachy tytanowo-cynkowej gr 0,7 mm muszą posiadać atesty i aprobaty techniczne Zakres zastosowania: Wkład przewodów wentylacyjnych. Rury o średnicy 150 mm z blachy kwasoodpornej gr 0,7 mm muszą posiadać atesty i aprobaty techniczne Zakres zastosowania: Wkład przewodów wentylacyjnych. Rury o średnicy 150 mm z blachy żaroodpornej gr 0,7 mm muszą posiadać atesty i aprobaty techniczne Zakres zastosowania: Wkład przewodów wentylacyjnych. Przewody blaszane prostokątne 20x10cm z blachy tytanowo-cynkowej muszą posiadać atesty i aprobaty techniczne Zakres zastosowania: Przewody wentylacyjne. Kolanka, trójniki, wyczystki, łączniki i akcesoria systemowe muszą posiadać atesty i aprobaty techniczne Inspektor nadzoru może dopuścić do użycia materiały, które posiadają: 1. Certyfikat na znak bezpieczeństwa wykazujący, Ŝe zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, Aprobat Technicznych oraz właściwych przepisów i dokumentów technicznych, 2. Deklarację zgodności lub Certyfikat zgodności z: - Polską Normą lub - Aprobatą Techniczną 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne pkt Sprzęt do robót budowlanych - rusztowania rurowe zewnętrzne do 20m - wyciąg jednomasztowy z napędem elektrycznym 0.5 T. - betoniarka wolnospadowa elektryczna 150 dm 3 - spawarka elektryczna wirująca 300 A MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 4

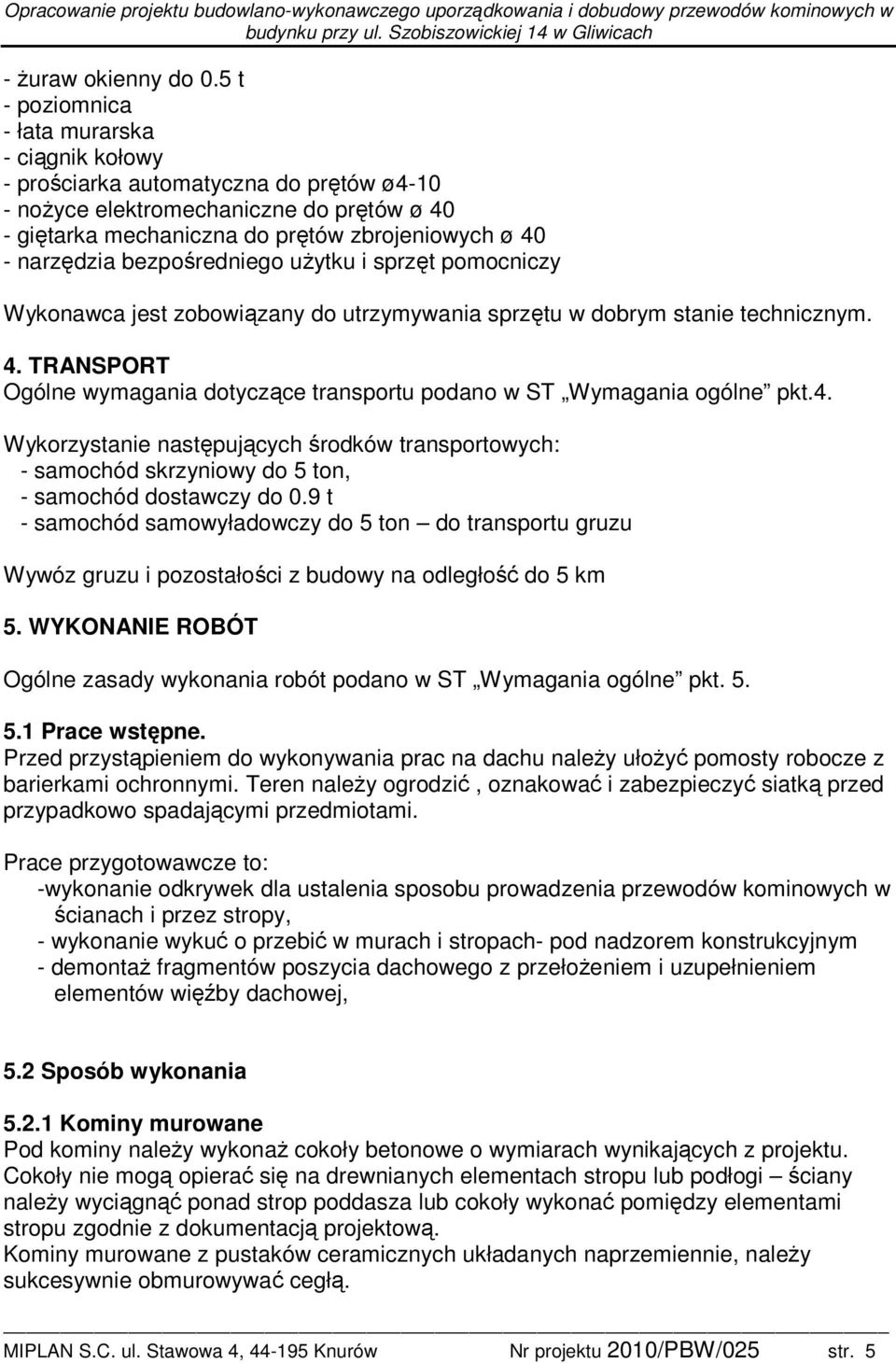

5 - żuraw okienny do 0.5 t - poziomnica - łata murarska - ciągnik kołowy - prościarka automatyczna do prętów ø nożyce elektromechaniczne do prętów ø 40 - giętarka mechaniczna do prętów zbrojeniowych ø 40 - narzędzia bezpośredniego użytku i sprzęt pomocniczy Wykonawca jest zobowiązany do utrzymywania sprzętu w dobrym stanie technicznym. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne pkt.4. Wykorzystanie następujących środków transportowych: - samochód skrzyniowy do 5 ton, - samochód dostawczy do 0.9 t - samochód samowyładowczy do 5 ton do transportu gruzu Wywóz gruzu i pozostałości z budowy na odległość do 5 km 5. WYKONANIE ROBÓT Ogólne zasady wykonania robót podano w ST Wymagania ogólne pkt Prace wstępne. Przed przystąpieniem do wykonywania prac na dachu należy ułożyć pomosty robocze z barierkami ochronnymi. Teren należy ogrodzić, oznakować i zabezpieczyć siatką przed przypadkowo spadającymi przedmiotami. Prace przygotowawcze to: -wykonanie odkrywek dla ustalenia sposobu prowadzenia przewodów kominowych w ścianach i przez stropy, - wykonanie wykuć o przebić w murach i stropach- pod nadzorem konstrukcyjnym - demontaż fragmentów poszycia dachowego z przełożeniem i uzupełnieniem elementów więźby dachowej, 5.2 Sposób wykonania Kominy murowane Pod kominy należy wykonaż cokoły betonowe o wymiarach wynikających z projektu. Cokoły nie mogą opierać się na drewnianych elementach stropu lub podłogi ściany należy wyciągnąć ponad strop poddasza lub cokoły wykonać pomiędzy elementami stropu zgodnie z dokumentacją projektową. Kominy murowane z pustaków ceramicznych układanych naprzemiennie, należy sukcesywnie obmurowywać cegłą. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 5

6 Kominy w przestrzeni poddasza należy ocieplić twardą wełną mineralną gr. 5 cm. Komin przechodzący przez strop musi być od niego oddylatowany przez utworzenie wokół niego szczeliny o szerokości ok. 1 cm. Kominy otynkować, pomalować, zakończyć czapami z betonu zbrojonego z kapinosami. Przewody wentylacyjne zakończone bocznymi wylotami zabezpieczonymi zewnętrznie kratkami osłonowymi z blachy chromoniklowej. Na wymurowanych kominach należy wykonać obróbki z blachy ocynkowanej z wywinięciem blachy 20 cm na komin. Podstawowe zasady wykonywania murów: W zwykłych murach ceglanych, należy przyjmować grubość normową spoiny: - 12 mm w spoinach wspornych (poziomych), przy czym grubość maksymalna nie powinna przekraczać 15 mm, a minimalna 8 mm, - 10 mm w spoinach pionowych podłużnych i poprzecznych, przy czym grubość maksymalna nie powinna przekraczać 15 mm, a minimalna 5 mm. Spoiny powinny być dokładnie wypełnione zaprawą. W ścianach przewidzianych do tynkowania nie należy wypełniać zaprawą spoin przy zewnętrznych licach na głębokości 5-10 mm (murowanie na tzw. puste spoiny) Roboty tynkarskie Warunki ogólne przystąpienia do wykonywania robót tynkarskich: 1. Przed przystąpieniem do wykonywania robót tynkowych powinny być zakończone wszystkie roboty murowe, podtynkowe, zamurowane przebicia i bruzdy, 2. Tynki należy wykonywać w temperaturze nie niższej niż +5 stc i pod warunkiem, że w ciągu doby nie nastąpi spadek poniżej 0 st C. W najniższych temperaturach można wykonywać tynki jedynie przy zastosowaniu odpowiednich środków zabezpieczających opóźniających wiązanie zaprawy. 3. Zaleca się świeżo wykonane tynki zewnętrzne w ciągu pierwszych dwóch dni chronić przed nasłonecznieniem dłuższym niż dwie godziny dziennie. Należy je osłaniać matami, daszkami lub w inny odpowiedni sposób. 4. W okresie wysokich temperatur, świeżo wykonane tynki cementowe, cementowo wapienne i wapienne powinny być w czasie wiązania i twardnienia, tj. w ciągu 1 tygodnia, zwilżane wodą Roboty pozostałe - Nowe kratki wentylacyjne w pomieszczeniach kuchni i łazienek należy montować na wysokości 15 cm pod sufitem. żaluzje kratek powinny być uchylone. - W drzwiach łazienek powinny być zamontowane kratki wentylacyjne lub otwory i przekroju łącznym 0,022m 2. - Okna łazienek i kuchni powinny być rozszczelnione dla zapewnienia dopływu powietrza warunkującego prawidłowe działanie systemu wentylacyjnego. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 6

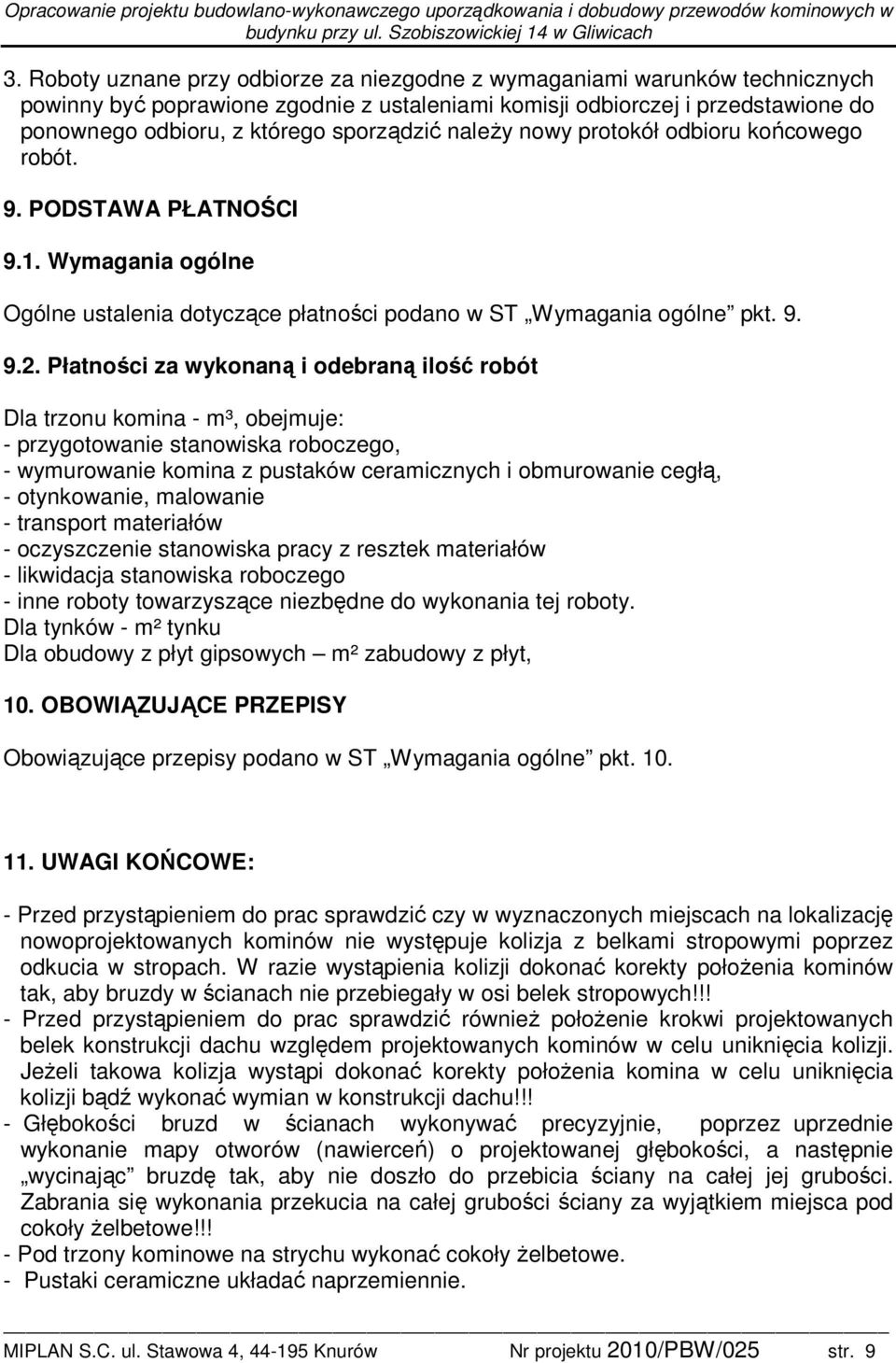

7 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne pkt Badania w czasie odbioru Sprawdzenie na podstawie oględzin i pomiarów wyrywkowych zgodności wykonania murów z technicznymi warunkami wykonania i obowiązującymi zasadami wiązania. Sprawdzeniu podlegają: - zgodność kształtu i głównych wymiarów komina z dokumentacją techniczną, - pionowość powierzchni i krawędzi, - grubość spoin i ich wypełnienie - zgodność użytych materiałów z wymaganiami projektu, - prawidłowość poprowadzenia przewodów, - szczelność wykonanych połączeń, - zabezpieczenie ognioochronne przejść przez ściany i stropy i w pobliżu drewnianych elementów konstrukcji dachu, - szczelność obróbek blacharskich Roboty prowadzić pod kierunkiem osoby posiadającej odpowiednie uprawnienia i z zachowaniem wymogów BHP. Wykonawca dostarczy Inspektorowi nadzoru kopie aprobat, świadectw, certyfikatów na zastosowane materiały. W przypadku stosowania materiałów budzących wątpliwości, złej jakości wykonawstwa, Inspektor nadzoru wstrzyma roboty i zobowiąŝe Wykonawcę do usunięcia wad, zastosowania odpowiedniej jakości materiałów. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt Jednostka obmiarowa Jednostkami obmiaru są: - 1 mb rury blaszanej okrągłej, - 1 m 3 wymurowanego komina, - 1 m² tynku, - 1 m² obudowy z płyt gips-karton Ilość robót Ilość robót określa się na podstawie dokumentacji projektowo-kosztorysowej i wizji lokalnej na obiekcie. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt. 8. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 7

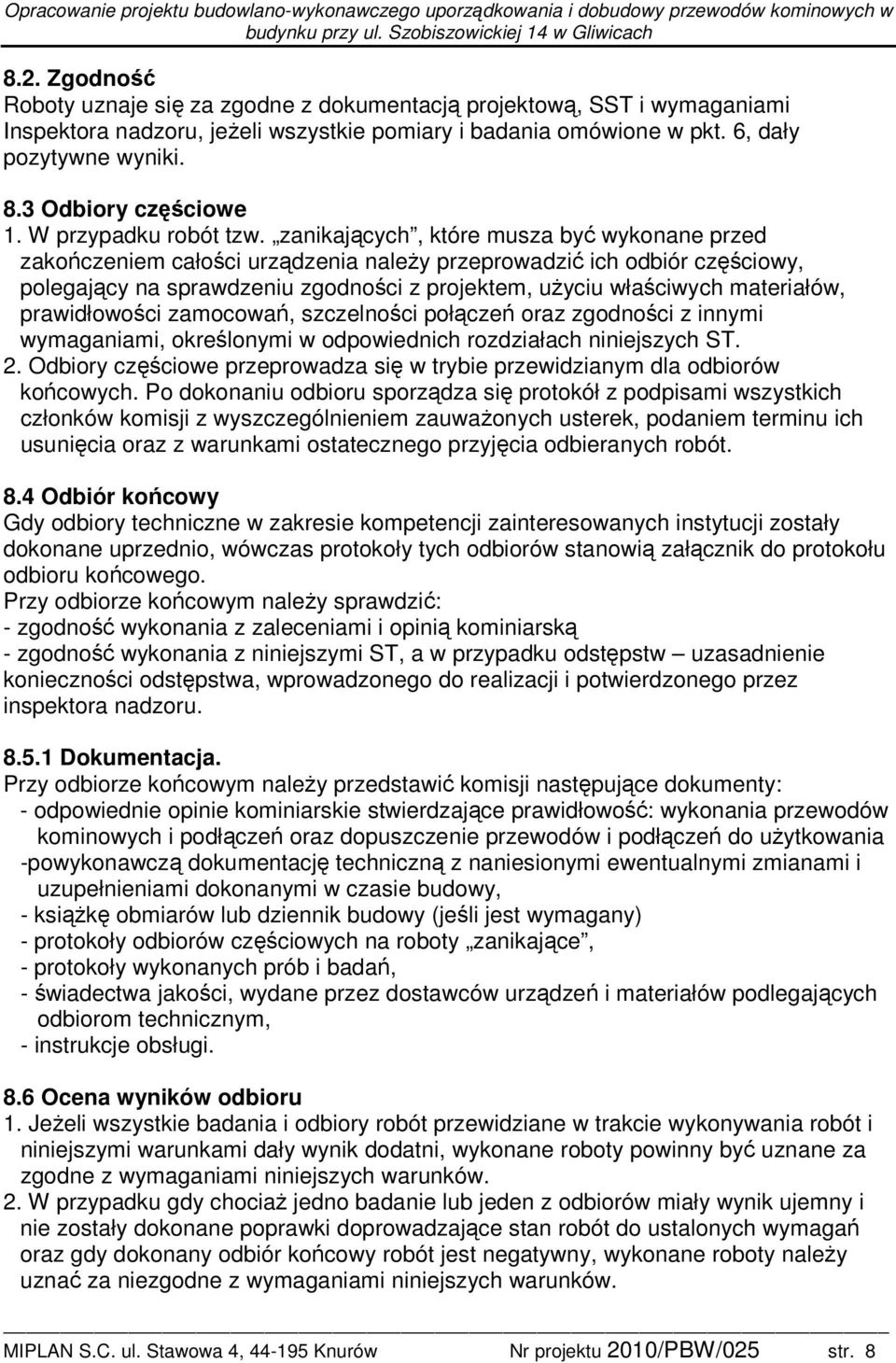

8 8.2. Zgodność Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeżeli wszystkie pomiary i badania omówione w pkt. 6, dały pozytywne wyniki. 8.3 Odbiory częściowe 1. W przypadku robót tzw. zanikających, które musza być wykonane przed zakończeniem całości urządzenia należy przeprowadzić ich odbiór częściowy, polegający na sprawdzeniu zgodności z projektem, użyciu właściwych materiałów, prawidłowości zamocowań, szczelności połączeń oraz zgodności z innymi wymaganiami, określonymi w odpowiednich rozdziałach niniejszych ST. 2. Odbiory częściowe przeprowadza się w trybie przewidzianym dla odbiorów końcowych. Po dokonaniu odbioru sporządza się protokół z podpisami wszystkich członków komisji z wyszczególnieniem zauważonych usterek, podaniem terminu ich usunięcia oraz z warunkami ostatecznego przyjęcia odbieranych robót. 8.4 Odbiór końcowy Gdy odbiory techniczne w zakresie kompetencji zainteresowanych instytucji zostały dokonane uprzednio, wówczas protokoły tych odbiorów stanowią załącznik do protokołu odbioru końcowego. Przy odbiorze końcowym należy sprawdzić: - zgodność wykonania z zaleceniami i opinią kominiarską - zgodność wykonania z niniejszymi ST, a w przypadku odstępstw uzasadnienie konieczności odstępstwa, wprowadzonego do realizacji i potwierdzonego przez inspektora nadzoru Dokumentacja. Przy odbiorze końcowym należy przedstawić komisji następujące dokumenty: - odpowiednie opinie kominiarskie stwierdzające prawidłowość: wykonania przewodów kominowych i podłączeń oraz dopuszczenie przewodów i podłączeń do użytkowania -powykonawczą dokumentację techniczną z naniesionymi ewentualnymi zmianami i uzupełnieniami dokonanymi w czasie budowy, - książkę obmiarów lub dziennik budowy (jeśli jest wymagany) - protokoły odbiorów częściowych na roboty zanikające, - protokoły wykonanych prób i badań, - świadectwa jakości, wydane przez dostawców urządzeń i materiałów podlegających odbiorom technicznym, - instrukcje obsługi. 8.6 Ocena wyników odbioru 1. Jeżeli wszystkie badania i odbiory robót przewidziane w trakcie wykonywania robót i niniejszymi warunkami dały wynik dodatni, wykonane roboty powinny być uznane za zgodne z wymaganiami niniejszych warunków. 2. W przypadku gdy chociaż jedno badanie lub jeden z odbiorów miały wynik ujemny i nie zostały dokonane poprawki doprowadzające stan robót do ustalonych wymagań oraz gdy dokonany odbiór końcowy robót jest negatywny, wykonane roboty należy uznać za niezgodne z wymaganiami niniejszych warunków. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 8

9 3. Roboty uznane przy odbiorze za niezgodne z wymaganiami warunków technicznych powinny być poprawione zgodnie z ustaleniami komisji odbiorczej i przedstawione do ponownego odbioru, z którego sporządzić należy nowy protokół odbioru końcowego robót. 9. PODSTAWA PŁATNOŚCI 9.1. Wymagania ogólne Ogólne ustalenia dotyczące płatności podano w ST Wymagania ogólne pkt Płatności za wykonaną i odebraną ilość robót Dla trzonu komina - m³, obejmuje: - przygotowanie stanowiska roboczego, - wymurowanie komina z pustaków ceramicznych i obmurowanie cegłą, - otynkowanie, malowanie - transport materiałów - oczyszczenie stanowiska pracy z resztek materiałów - likwidacja stanowiska roboczego - inne roboty towarzyszące niezbędne do wykonania tej roboty. Dla tynków - m² tynku Dla obudowy z płyt gipsowych m² zabudowy z płyt, 10. OBOWIĄZUJĄCE PRZEPISY Obowiązujące przepisy podano w ST Wymagania ogólne pkt UWAGI KOŃCOWE: - Przed przystąpieniem do prac sprawdzić czy w wyznaczonych miejscach na lokalizację nowoprojektowanych kominów nie występuje kolizja z belkami stropowymi poprzez odkucia w stropach. W razie wystąpienia kolizji dokonać korekty położenia kominów tak, aby bruzdy w ścianach nie przebiegały w osi belek stropowych!!! - Przed przystąpieniem do prac sprawdzić również położenie krokwi projektowanych belek konstrukcji dachu względem projektowanych kominów w celu uniknięcia kolizji. Jeżeli takowa kolizja wystąpi dokonać korekty położenia komina w celu uniknięcia kolizji bądź wykonać wymian w konstrukcji dachu!!! - Głębokości bruzd w ścianach wykonywać precyzyjnie, poprzez uprzednie wykonanie mapy otworów (nawierceń) o projektowanej głębokości, a następnie wycinając bruzdę tak, aby nie doszło do przebicia ściany na całej jej grubości. Zabrania się wykonania przekucia na całej grubości ściany za wyjątkiem miejsca pod cokoły żelbetowe!!! - Pod trzony kominowe na strychu wykonać cokoły żelbetowe. - Pustaki ceramiczne układać naprzemiennie. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 9

10 - Przed przystąpieniem do prac sprawdzić czy nie dochodzi do kolizji z instalacjami w budynku (elektrycznymi, kanalizacyjnymi itp.). - Wszystkie wymiary sprawdzić na budowie - Po wykuciu bruzdy dla przewodów kominowych przystąpić do wykonania poziomującej poduszki betonowej pod murowane kanały z pustaków ceramicznych. Wykonać szalunek i poduszki betonowe o wysokości 5-10cm zbrojone krzyżowo prętami fi10 mm co 5 cm. MIPLAN S.C. ul. Stawowa 4, Knurów Nr projektu 2010/PBW/025 str. 10
