REZYSTORY MOCY DO FALOWNIKOWYCH UKŁADÓW NAPĘDOWYCH

Wielkość: px

Rozpocząć pokaz od strony:

Download "REZYSTORY MOCY DO FALOWNIKOWYCH UKŁADÓW NAPĘDOWYCH"

Helena Pawłowska
8 lat temu
Przeglądów:

1 REZYSTORY MOCY DO FALOWNIKOWYCH UKŁADÓW NAPĘDOWYCH

2 Wprowadzenie Rezystory mocy stosowane są w obwodzie hamowania falownika wszędzie tam, gdzie wymagana jest duża dynamika napędu, a także w układach napędowych wind, dźwigów, wciągarek, pras itp. Przystosowane są do odbioru i rozpraszania energii, która w trakcie hamowania układu napędowego wydziela się w falowniku. Rezystory produkowane są w różnych wykonaniach i rozmiarach. Gabaryty rezystora zależą głównie od jego mocy oraz wartości rezystancji. W naszej ofercie posiadamy rezystory: RM-1 RM-2.4 RM-21 RM-2-E RM-2-z RM-3 IP20 RM -3 IP23 RM-3-P RM-4 RM-5 RM-6

Przystosowane są do odbioru i rozpraszania energii, która w trakcie hamowania układu napędowego wydziela się w falowniku.

3 Charakterystyka wykonana w temperaturze otoczenia: 20 C Th Czas pracy rezystora To Czas trwania cyklu

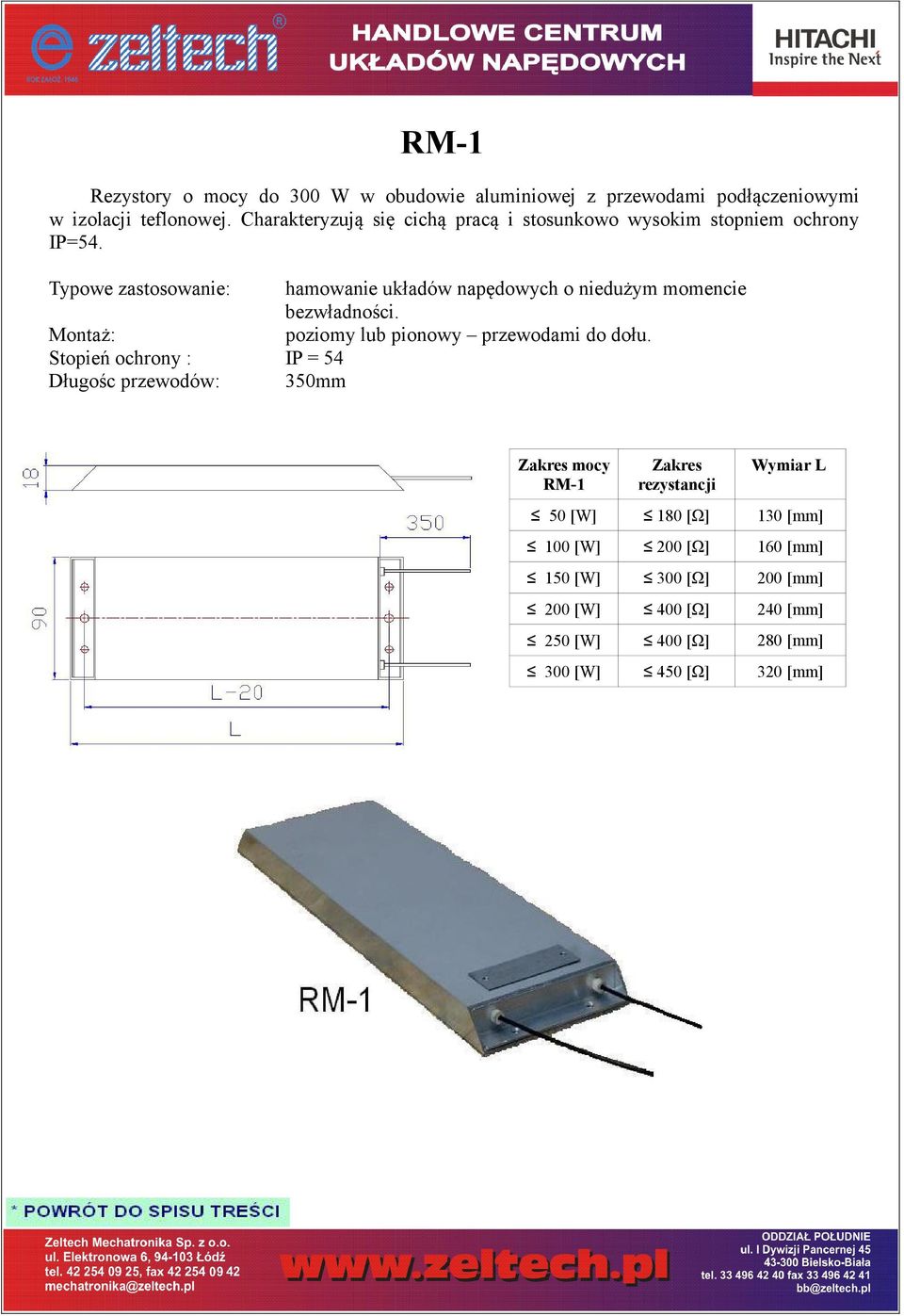

4 RM-1 Rezystory o mocy do 300 W w obudowie aluminiowej z przewodami podłączeniowymi w izolacji teflonowej. Charakteryzują się cichą pracą i stosunkowo wysokim stopniem ochrony IP=54. Typowe zastosowanie: hamowanie układów napędowych o niedużym momencie bezwładności. Montaż: poziomy lub pionowy przewodami do dołu. Stopień ochrony : IP = 54 Długośc przewodów: 350mm Zakres mocy RM-1 Zakres rezystancji Wymiar L 50 [W] 180 [Ω] [W] 200 [Ω] [W] 300 [Ω] [W] 400 [Ω] [W] 400 [Ω] [W] 450 [Ω] 320

Typowe zastosowanie: hamowanie układów napędowych o niedużym momencie bezwładności. Montaż: poziomy lub pionowy przewodami do dołu.

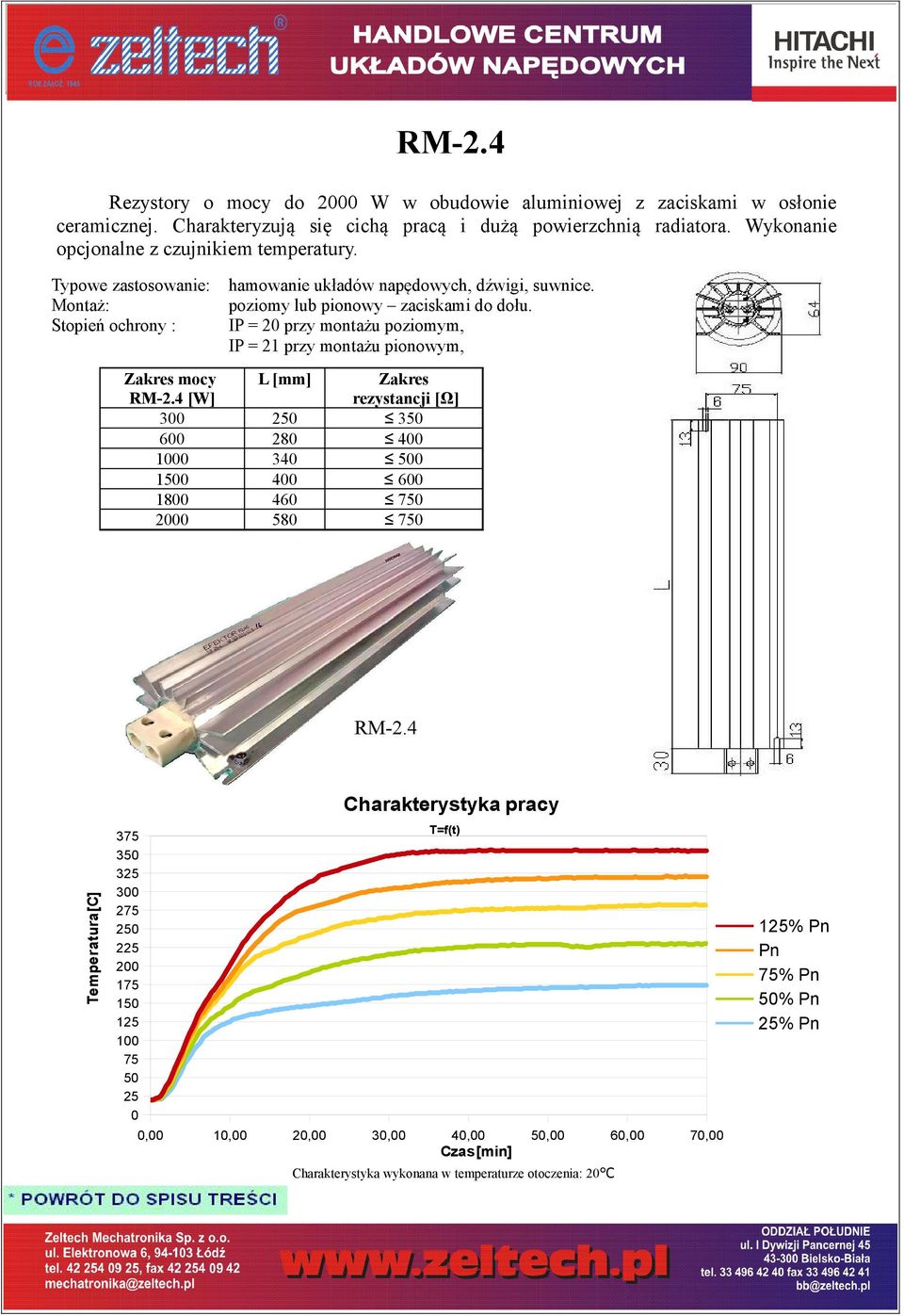

5 RM-2.4 Rezystory o mocy do 2000 W w obudowie aluminiowej z zaciskami w osłonie ceramicznej. Charakteryzują się cichą pracą i dużą powierzchnią radiatora. Wykonanie opcjonalne z czujnikiem temperatury. Typowe zastosowanie: Montaż: Stopień ochrony : hamowanie układów napędowych, dźwigi, suwnice. poziomy lub pionowy zaciskami do dołu. IP = 20 przy montażu poziomym, IP = 21 przy montażu pionowym, Zakres mocy RM-2.4 [W] L Zakres rezystancji [Ω] RM-2.4 Temperatura[C] Charakterystyka pracy T=f(t) 0,00 10,00 20,00 30,00 40,00 50,00 60,00 70,00 Czas[min] Charakterystyka wykonana w temperaturze otoczenia: 20 C 125% Pn Pn 75% Pn 50% Pn 25% Pn

IP = 20 przy montażu poziomym, IP = 21 przy montażu pionowym, Zakres mocy RM-2.4 [W] L Zakres rezystancji [Ω] 300 250 350 600 280 400 1000 340 500 1500 400 600 1800 460 750 2000 580 750 RM-2.

6 RM-21 Rezystory o mocy do 2000 W w obudowie aluminiowej z zaciskami w metalowej puszce. Charakteryzują się cichą pracą i dużą powierzchnią radiatora. Typowe zastosowanie: hamowanie układów napędowych, dźwigi, suwnice. Montaż: poziomy lub pionowy zaciskami do dołu. Stopień ochrony : IP = 54, Zakres mocy RM-21 [W] L Zakres rezystancji [Ω] Temperatura[C] Charakterystyka pracy T=f(t) 0,00 10,00 20,00 30,00 40,00 50,00 60,00 70,00 Czas[min] 125% Pn Pn 75% Pn 50% Pn 25% Pn Charakterystyka wykonana w temperaturze otoczenia: 20 C

Stopień ochrony : IP = 54, Zakres mocy RM-21 [W] L Zakres rezystancji [Ω] 300 250 350 400 280 400 600 340 500 1100 400 600 1500 460 750 2000 580 750 Temperatura[C]

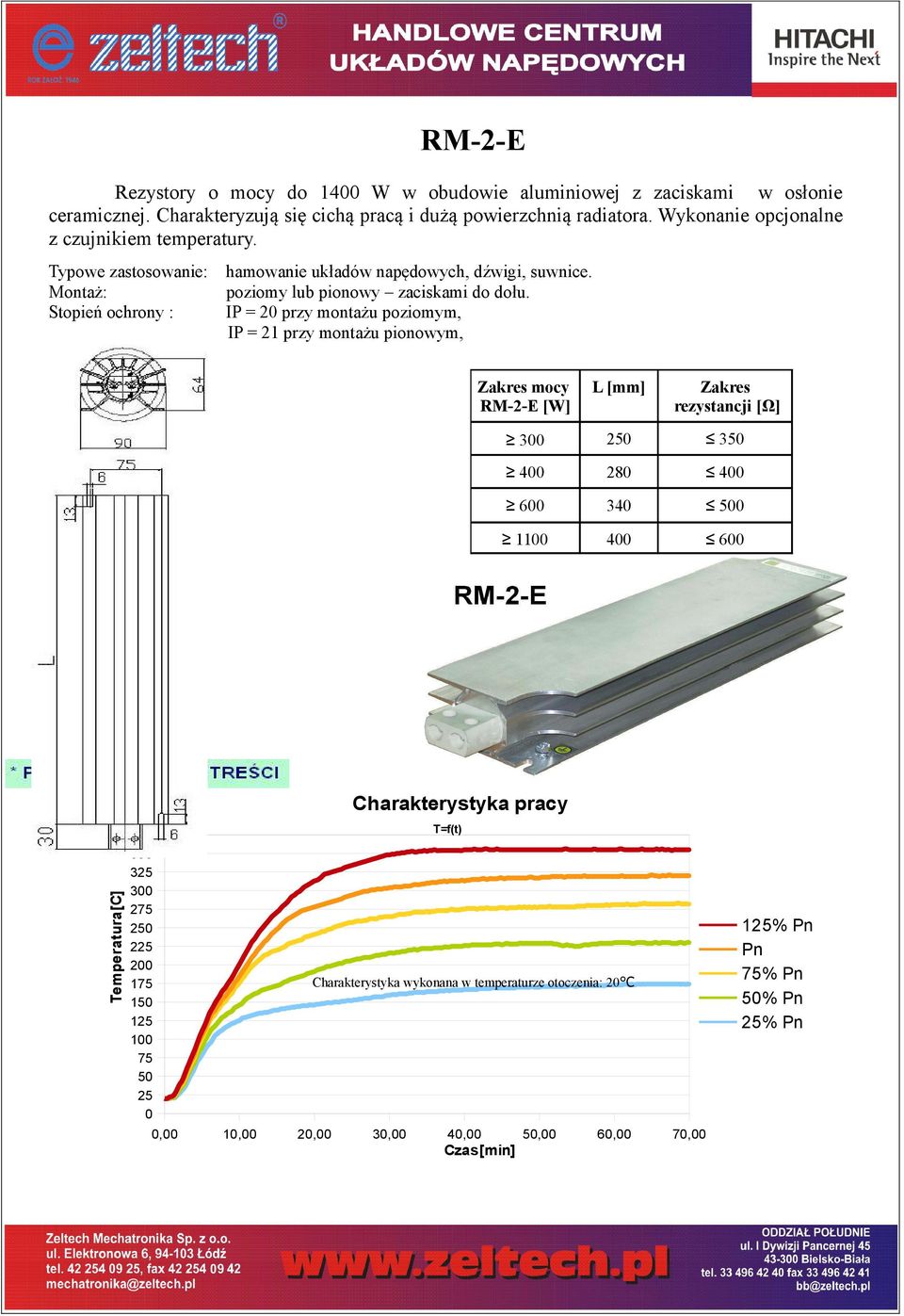

7 RM-2-E Rezystory o mocy do 1400 W w obudowie aluminiowej z zaciskami w osłonie ceramicznej. Charakteryzują się cichą pracą i dużą powierzchnią radiatora. Wykonanie opcjonalne z czujnikiem temperatury. Typowe zastosowanie: Montaż: Stopień ochrony : hamowanie układów napędowych, dźwigi, suwnice. poziomy lub pionowy zaciskami do dołu. IP = 20 przy montażu poziomym, IP = 21 przy montażu pionowym, Zakres mocy RM-2-E [W] L Zakres rezystancji [Ω] Temperatura[C] Charakterystyka pracy T=f(t) Charakterystyka wykonana w temperaturze otoczenia: 20 C 0,00 10,00 20,00 30,00 40,00 50,00 60,00 70,00 Czas[min] 125% Pn Pn 75% Pn 50% Pn 25% Pn

IP = 20 przy montażu poziomym, IP = 21 przy montażu pionowym, Zakres mocy RM-2-E [W] L Zakres rezystancji [Ω] 300 250 350 400 280 400 600 340 500 1100 400 600 Temperatura[C] 375 350

8 RM-2-z Złożenie rezystorów RM-2 podłączonych i umieszczonych w specjalnej konstrukcji stalowej. Pojedynczy rezystor RM-2 może mieć moc maksymalną 2000 W zatem aby uzyskać większą moc wykonujemy złożenie kilku rezystorów o odpowiednio dobranej mocy i rezystancji. Wykonanie opcjonalne z czujnikiem temperatury i wentylatorem. Zakres mocy: do 100 kw Typowe zastosowanie: hamowanie układów napędowych, dźwigi, suwnice. Stopień ochrony : IP = 20,

kilku rezystorów o odpowiednio dobranej mocy i rezystancji.

RM-3 IP20 Rezystory drutowe w obudowie z blachy perforowanej, ocynkowanej. Duży zakres mocy: do 100 kw. Duża przeciążalność. Wykonanie opcjonalne z czujnikiem temperatury i wentylatorem.

9 RM-3 IP20 Rezystory drutowe w obudowie z blachy perforowanej, ocynkowanej. Duży zakres mocy: do 100 kw. Duża przeciążalność. Wykonanie opcjonalne z czujnikiem temperatury i wentylatorem. Typowe zastosowanie: hamowanie układów napędowych, dźwigi, suwnice. Stopień ochrony : IP = 20, opcjonalnie IP = 21. Moc RM-3 IP20 A B C D E F 3 kw kw kw kw kw kw kw kw kw kw * 30 kw * 35 kw * 40 KW * 50 kw * *) -puszka przyłączeniowa umieszczona na krótszym boku.

Moc RM-3 IP20 A B C D E F 3 kw 440 350 415 295 320 379 4 kw 440 350 415 295 320 379 5 kw 500 410 415 295 320 379 6 kw 580 490 415 295 320 379 8 kw 660 570 415 295 320 379 10 kw 500 410 625 295 320

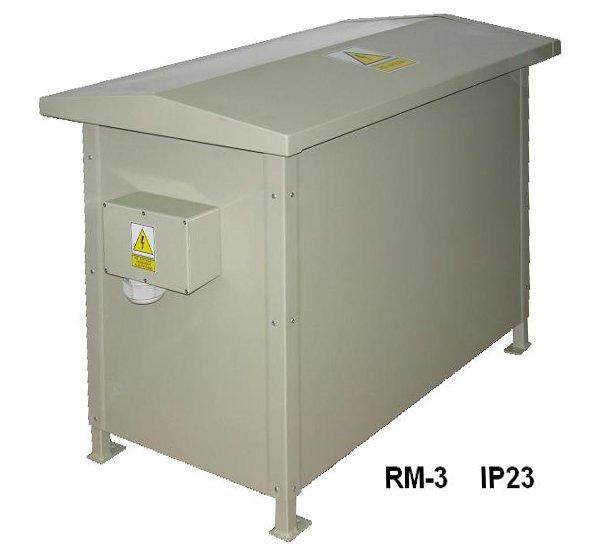

RM-3 IP23 Rezystory drutowe w obudowie z blachy pełnej, ocynkowanej i lakierowanej. Duża przeciążalność. Wykonanie opcjonalne z czujnikiem temperatury. Zakres mocy: do 100 kw.

10 RM-3 IP23 Rezystory drutowe w obudowie z blachy pełnej, ocynkowanej i lakierowanej. Duża przeciążalność. Wykonanie opcjonalne z czujnikiem temperatury. Zakres mocy: do 100 kw. Typowe zastosowanie: hamowanie układów napędowych, dźwigi, suwnice, montaż na zewnątrz budynku. Stopień ochrony : IP = 23 Moc RM-3 IP23 A B C D E F 3 kw kw kw kw kw kw kw kw kw kw * 30 kw * 35 kw * 40 KW * 50 kw * *) -puszka przyłączeniowa umieszczona na krótszym boku.

Stopień ochrony : IP = 23 Moc RM-3 IP23 A B C D E F 3 kw 540 350 438 295 440 438 4 kw 540 350 438 295 440 438 5 kw 600 410 438 295 440 438 6 kw 680 490 438 295 440 438 8 kw 760 570 438 295 440 438 10

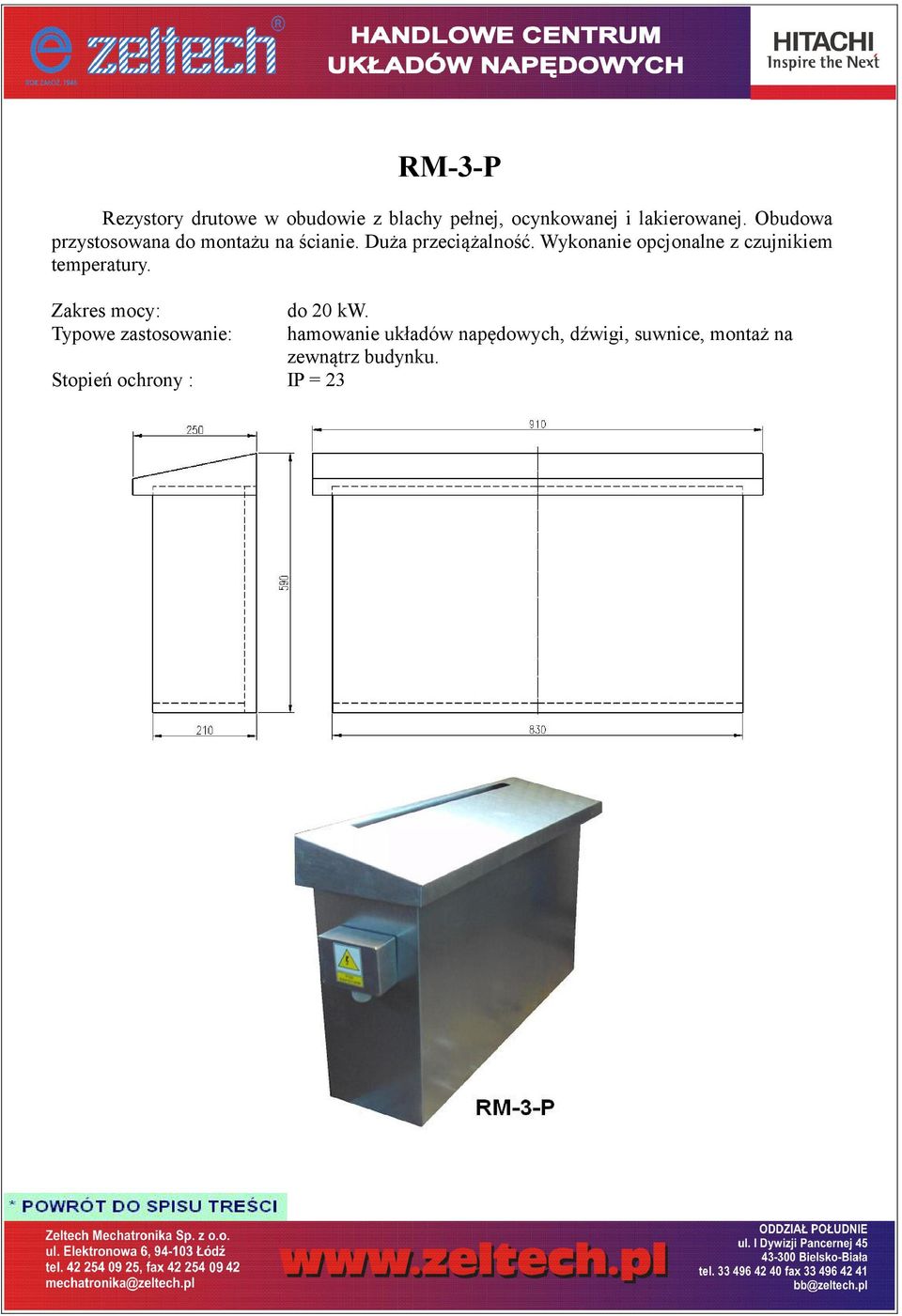

11 RM-3-P Rezystory drutowe w obudowie z blachy pełnej, ocynkowanej i lakierowanej. Obudowa przystosowana do montażu na ścianie. Duża przeciążalność. Wykonanie opcjonalne z czujnikiem temperatury. Zakres mocy: do 20 kw. Typowe zastosowanie: hamowanie układów napędowych, dźwigi, suwnice, montaż na zewnątrz budynku. Stopień ochrony : IP = 23

Wykonanie opcjonalne z czujnikiem temperatury. Zakres mocy: do 20 kw.

12 RM-4 Rezystory o mocy do 2000 W w obudowie aluminiowej z zaciskami w osłonie ceramicznej. Charakteryzują się cichą pracą i dużą powierzchnią radiatora. Wykonanie opcjonalne z czujnikiem temperatury. Typowe zastosowanie: Montaż: Stopień ochrony : Zakres mocy RM-4 [W] hamowanie układów napędowych, dźwigi, suwnice. poziomy lub pionowy zaciskami do dołu. IP = 20 przy montażu poziomym, L Zakres rezystancji [Ω] Temperatura[C] Charakterystyka pracy T=f(t) 0,00 20,00 40,00 60,00 80,00 100,00 Czas[min] 125%Pn Pn 75%Pn 50%Pn 25%Pn Charakterystyka wykonana w temperaturze otoczenia: 20 C

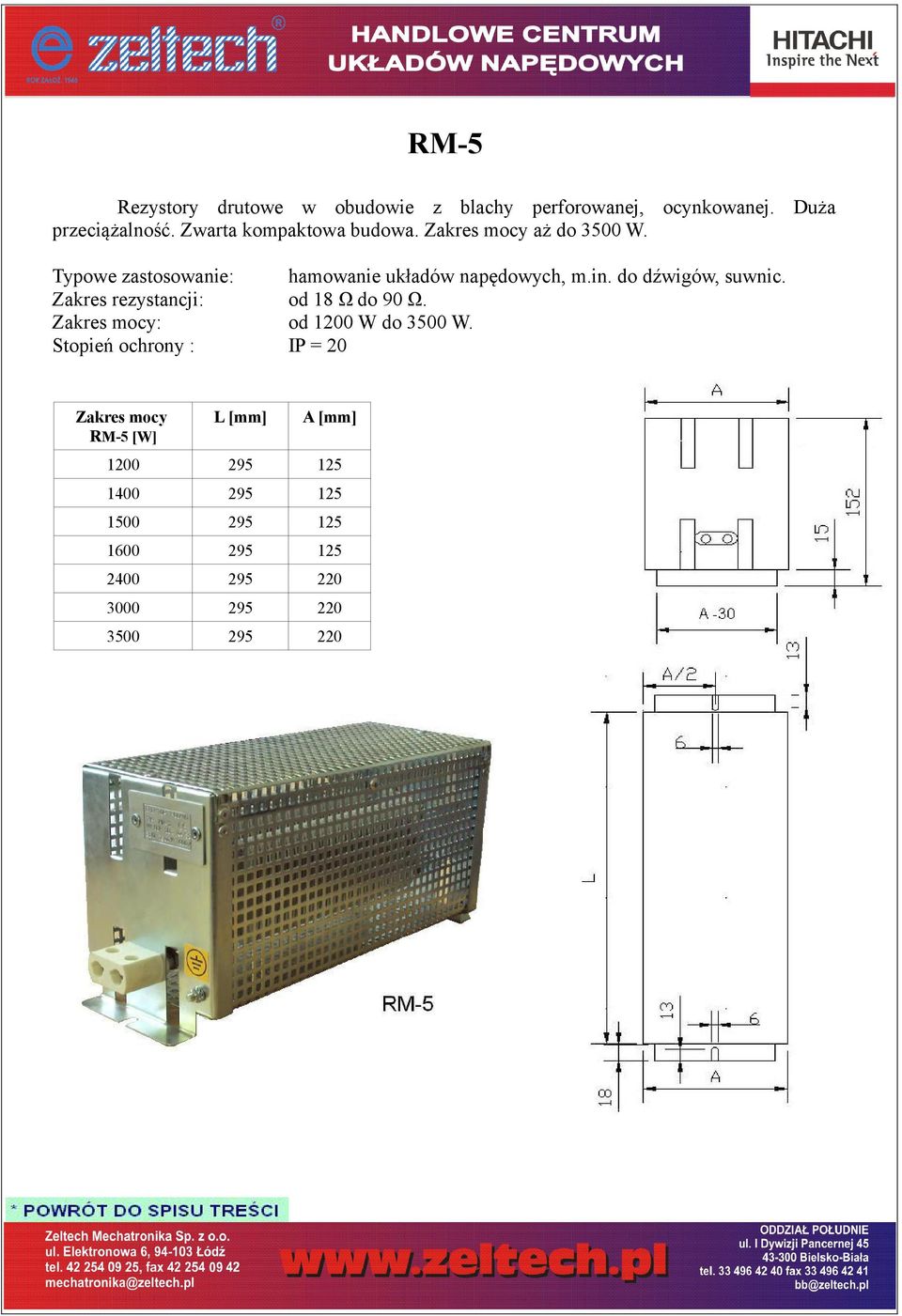

13 RM-5 Rezystory drutowe w obudowie z blachy perforowanej, ocynkowanej. Duża przeciążalność. Zwarta kompaktowa budowa. Zakres mocy aż do 3500 W. Typowe zastosowanie: hamowanie układów napędowych, m.in. do dźwigów, suwnic. Zakres rezystancji: od 18 Ω do 90 Ω. Zakres mocy: od 1200 W do 3500 W. Stopień ochrony : IP = 20 Zakres mocy RM-5 [W] L A

do dźwigów, suwnic. Zakres rezystancji: od 18 Ω do 90 Ω. Zakres mocy: od 1200 W do 3500 W.

RM-6 Rezystory o mocy do 600 W w obudowie aluminiowej z przewodami podłączeniowymi w izolacji szklanej. Charakteryzują się cichą pracą i stosunkowo wysokim stopniem ochrony IP =54.

14 RM-6 Rezystory o mocy do 600 W w obudowie aluminiowej z przewodami podłączeniowymi w izolacji szklanej. Charakteryzują się cichą pracą i stosunkowo wysokim stopniem ochrony IP =54. Typowe zastosowanie: hamowanie układów napędowych o niedużym momencie bezwładności. Montaż: poziomy lub pionowy przewodami do dołu. Długość przewodów podłączeniowych: 350mm. MOC RM-6 [W] L Zakres rezystancji [Ω] Charakterystyka pracy T=f(t) 300 Temperatura[C] % Pn Pn 75% Pn 50% Pn 25% Pn Czas[min] Charakterystyka wykonana w temperaturze otoczenia: 20 C

Montaż: poziomy lub pionowy przewodami do dołu. Długość przewodów podłączeniowych: 350mm.
