PIERWSZY INTELIGENTNY MULTIMETR ŚWIATŁOWODOWY (OFM) WERYFIKACJA ŁĄCZA Z OPATENTOWANĄ TECHNOLOGIĄ ŚLEDZENIA USZKODZEŃ

Transkrypt

1 PIERWSZY INTELIGENTNY MULTIMETR ŚWIATŁOWODOWY (OFM) WERYFIKACJA ŁĄCZA Z OPATENTOWANĄ TECHNOLOGIĄ ŚLEDZENIA USZKODZEŃ Weryfikuje łącza optyczne w parę sekund oraz automatycznie bada potencjalne problemy. Usprawnia wdrażanie sieci światłowodowych, upraszcza procedury aktywacji i poprawia niezawodność napraw dla lepszej jakości usług (QoS) i MTTR. CECHY KLUCZOWE Wyświetla długość łącza, tłumienie i optyczne straty odbiciowe (ORL) w czasie poniżej 3 sekund Natychmiastowa detekcja i lokalizacja najczęstszych przyczyn awarii przy użyciu opatentowanego przez EXFO systemu Fault Xplorer. ZASTOSOWANIA Dowolne łącze jednomodowe do 40km (punkt-punkt) Aktywacja usług FTTx Instalacja i naprawa ostatniej mili FTTx, w tym testowanie podczas działania SPECYFIKACJA Inteligentne urządzenie: nie wymaga żadnych ustawień, co czyni go podstawowym miernikiem w zestawie narzędzi każdego technika pierwszego kontaktu Wbudowany miernik mocy i źrodło światła Opatentowana 5-gwiazdkowa skala ocen EXFO Advisor : podejście jakościowe do oceny połączeń światłowodowych Tester go/no-go do codziennych prac instalacyjnych i naprawczych Niskie koszta posiadania: dożywotnia kalibracja, bez zwrotów do fabryki dzięki opatentowanemu przez EXFO złączu optycznemu Click-Out Instalacja i naprawa sieci dostępowych/ostatniej mili Kontrola stanu włókien Testowanie poziomu mocy Testowanie strat wtrąceniowych i optycznych strat odbiciowych Lokalizacja przerw w światłowodzie Lokalizacja i identyfikacja uszkodzeń (spawy, złącza, makrozgięcia) Akumulator pozwalający na pracę przez ponad 10 godzin po pełnym naładowaniu 3 lata gwarancji POWIĄZANE PRODUKTY I AKCESORIA Patchcord testowy w etui Złącze optyczne Click-Out

2 NOWA KATEGORIA TESTERÓW Podążanie za przyspieszonym tempem wdrażania światłowodów wiąże się z poważną transformacją w podejściu do testowania. został zaprojektowany od podstaw, aby sprostać przyszłym wyzwaniom i uprościć testowanie. uproszcza procedury, które redukują opóźnienia i koszty eskalacji, jednocześnie pozwalając technikom na skupieniu się na bardziej istotnych zadaniach. jest pierwszym multimetrem światłowodowym (OFM) na rynku, nową kategorią narzędzi wspierających techników pierwszego kontaktu w efektywnych instalacjach, aktywacjach i pracach naprawczych. przyspiesza weryfikację stanu łącza wbudowanym śledzeniem uszkodzeń - wszystko to w jednym, prostym i szybkim teście. Aby poradzić sobie z rosnącą ilością światłowodów, został zaprojektowany od samego początku, aby wyposażyć duże ekipy techników: Zoptymalizowany pod kątem najwyższego komfortu użytkowania. Jest bardzo intuicyjny i łatwy w obsłudze dla każdego technika, niezależnie od doświadczenia w optyce światłowodowej lub innych technologiach (takich jak miedź lub DSL). Zaprojektowany, aby obniżyć całkowity koszt posiadania (TCO) przez cały cykl życia produktu poprzez zmniejszenie wszystkich ukrytych kosztów. 5-GWIAZDKOWE TESTOWANIE ŚWIATŁOWODÓW DOSTĘPNE DLA WSZYSTKICH wykracza poza podstawowe testy w porównaniu do mierników mocy i lokalizatorów uszkodzeń. Oferuje zupełnie nowe podejście do testowania oparte na wielu oczekujących patentach. określa ogólną jakość łącza i śledzi potencjalne usterki, co z kolei pomaga zwiększyć wydajność i jakość pracy techników. W przeciwieństwie do tradycyjnych przyrządów znajdujących się w zestawie narzędzi technika, pozwoli yżytkownikowi na lokalizację usterek. OX1 wprowadza nowe możliwości, które przełamują granicę, aby przedefiniować rolę techników pracujących w terenie. Każdy użytkownik uzyskuje większą autonomię w rozwiązywaniu problemów, umożliwiając mniej skomplikowany proces rozwiązywania problemów, który nie wymaga obecności kilku techników o różnych umiejętnościach. umożliwia fundamentalną zmianę w organizacji pracy - nowy i lepszy sposób na dotrzymanie kroku dużej liczbie wdrożeń i działań konserwacyjnych. INTELIGENTNIE WYKRYWA USZKODZENIA PODCZAS WERYFIKACJI ŁĄCZA Podczas pomiaru strat wtrąceniowych (IL), optycznych strat odbiciowych (ORL) a także długości włókna w czasie poniżej kilku sekund w pojedynczym procesie, szuka również potencjalnych uszkodzeń. Gdy podejrzewa usterkę, automatycznie dokonuje dalszej analizy i diagnozuje uszkodzenia. Opatentowana przez EXFO technologia Fault Xplorer nie wymaga żadnych dodatkowych kroków ani wiedzy, aby zidentyfikować i zlokalizować najczęstsze przyczyny usterek (przerwy we włóknie, makrozgięcia, niepoprawne spawy lub wadliwe złącza), pozwalając technikom na sprawne rozwiązanie problemów. Wyposażenie techników w to urządzenie oznacza szybsze instalacje i aktywacje, a także sprawniejsze wykonywanie napraw - a wszystko to ze zwiększoną jakością. Wykorzystaj w pełni obecność profesonalistów zajmujących się światłowodami w terenie, eliminując jednocześnie koszty i opóźnienia związane z wysyłkami i dojazdami. Po zweryfikowaniu łącza za pomocą, technik może opuścić miejsce, upewniając się, że wszystko, co dotyczy łączy optycznych, jest gotowe do bezproblemowej akceptacji, aktywacji lub odzyskiwania usług. W połączeniu z możliwościami testowania mocy i źrodłem światła w wytrzymalej i kompaktowej obudowie, jest intuicyjnym towarzyszem przy pracach w terenie, który podnosi umiejętności każdego technika.

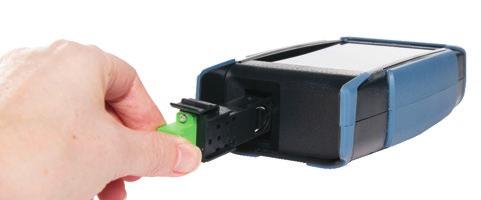

3 PODEJMOWANIE WYZWAŃ Z CAPEX I OPEX Duże floty przyrządów wiążą się z wyzwaniami konserwacyjnymi oraz ukrytymi lub nieplanowanymi kosztami, w tym: Koszt okresowych kalibracji Koszt wymiany złącza Koszt planowanych i nieplanowanych przestojów Koszt i złożoność zarządzania konserwacją urządzenia Czy wiesz, że... Do 95% urządzeń wysyłanych do fabryki w celu okresowej kalibracji ma poważnie uszkodzone złącza wymagające wymiany? Stan złącza ma kluczowe znaczenie dla zapewnienia optymalnej wydajności i dokładnych wyników optycznych przyrządów testowych. Złącza optyczne są wrażliwe na ciężkie warunki panujące w terenie, a ich żywotność jest zazwyczaj określana przez producentów na 500 do 1000 połączeń. OPTICAL XPLORER ROZWIĄZUJE PODSTAWOWE PRZYCZYNY TYCH PROBLEMÓW, ELIMINUJĄC UKRYTE KOSZTY POSIADANIA Dożywotnia kalibracja¹ Brak rocznych kosztów zwrotu do fabryki i brak przestojów Wymienna bateria Brak przestojów 3-letnia gwarancja Opatentowane złącze optyczne Click-Out 2 Odepnij złącze od urządzenia i zamień je na zupełnie nowe - bez kosztów serwisowania i przestojów Sprawdzona solidność EXFO Niezwykle rzadkie przestoje i związanie z kimi koszta 5-GWIAZDKOWA OCENA ŁĄCZA: WYKROCZ POZA DIAGNOZĘ PASS/FAIL Do tej pory wartości progowe pass/fail spełniały kryteria oceny. Zazwyczaj wartości te obejmują wartości minimalne / maksymalne (straty, tłumienie i współczynnik odbicia) dla poszczególnych zdarzeń, takich jak połączenia lub spawy, dla odcinków włókien i dla całego testowanego łącza (całkowita strata, ORL, długość). Progi te mają być spójnym i obiektywnym sposobem akceptacji lub odrzucenia łącza. W uzupełnieniu oceny ilościowej oferowane są oceny jakościowe, które sprawdzają, jak skutecznie i solidnie buduje się łącze. W tym miejscu pojawia się 30-letnia wiedza i doświadczenie EXFO, zdobyte dzięki współpracy z największymi światowymi operatorami, konstruktorami sieci i właścicielami. Przyjrzeliśmy się algorytmom analizującym łącza światłowodowe w oparciu o najlepsze praktyki branżowe. Poznaj EXFO Advisor, nasz 5-gwiazdkowy wskaźnik jakości łącza dostępny w. 1. Biorąc pod uwagę żywotność produktu 10 lat. 2. Tylko wersja PRO.

4 JEDEN OPTICAL XPLORER, WIELE WAŻNYCH FUNKCJI DLA TECHNIKA Błyskawiczna kontrola długości i jakości łącza Flash Advisor dokonuje pomiarów następujących parametrów w czasie poniżej 3 sekund: długość łącza, IL, ORL oraz ocena jakości w 5-gwiazdkowej skali. Jest to idealny tester do natychmaistowej kontroli długości i stanu włókna przed lub po instalacji lub naprawie. Szybka weryfikacja łącza z wbudowanym śledzeniem błędów Szybko weryfikuje łącza po instalacji lub naprawie i automatycznie bada potencjalne uszkodzenia. Fault Xplorer w ciągu pięciu sekund wyświetla IL, ORL i długość łączy, śledząc podejrzane zdarzenia. W przypadku wykrycia problemów, automatycznie przydzieli dodatkowy czas testowy, aby precyzyjnie zdiagnozować lokalizację, tłumienie, odbicie i rodzaj błędnego zdarzenia. Fault Xplorer identyfikuje wszystkie elementy łącza, które nie przejdą pełnej akceptacji, dając technikom możliwość rozwiązania problemów na miejscu. Weryfikacja łącza z mapowaniem zdarzeń 1 Oprócz weryfikacji łącza (np. IL, ORL, długości), Link Mapper dokumentuje całe łącze optyczne. Ta dodatkowa funkcja umożliwia łatwiejsze wskazania uszkodzonych elemetów, poprzez odczytanie ich względnej pozycji (np. czwarte złącze). Wizualny lokalizator włókna może być używany jako źródło światła w trybie ciągłym lub pulsującym (270Hz, 330 Hz, 1 khz, 2kHz) w celu identyfikacji włókna. Tester poziomu mocy z identyfikacją włókna Sprawdza poziom mocy, stratę lub wykrywa ton, aby zidentyfikować i śledzić włókno. 1. Tylko w wersji PRO.

5 ZAPROJEKTOWANY Z MYŚLĄ O WYDAJNOŚCI Bogate doświadczenie EXFO w dziedzinie przyrządów do testowania w terenie doprowadziło do stworzenia. Ergonomiczna, solidna konstrukcja idealnie pasuje do dzisiejszego technika pracującego w terenie. Po ponad 30 latach pionierskich rozwiązań i technologii, EXFO ma wiodącą wiedzę w zakresie diagnozowania jakości włókna - niezawodnie i szybko. 1 Optyczne złącze testowe: wymienialne złącze optyczne Click-Out w modelach PRO, stałe złącze w modelach podstawowych 2 Złącze optyczne Click-Out (modele PRO ) 3 Port ładowania USB C 4 Przycisk zasilania on/off 5 4-calowy ekran dotykowy

6 MODEL PODSTAWOWY LUB PRO, WYBIERZ SAM Wersja podstawowa lub PRO dostępne są w modelach Installation (do celów instalacyjnych, 1310/1550 nm) lub Maintenance (do celów utrzymaniowych z filtrowaną długością fali 1650 nm). Zaopatrz się w wersje PRO i doświadcz pełnej listy zalet, w tym pełnego mapowania łączy i najniższych całkowitych kosztów posiadania dzięki naszemu złączu optycznemu Click- Out. PODSTAWOWA PRO Funkcje Funkcje Źródło swiatła/ Tester mocy Źródło światła/ Tester mocy EXFO Advisor 5-gwiazdkowa skala EXFO Advisor 5-gwiazdkowa skala Flash Advisor Fault Xplorer Flash Advisor Fault Xplorer Link Mapper Optyczne złącze Click-Out

7 SPECYFIKACJE a FIBER XPLORER Długości fal Maksymalna strata na łączu (db) 15 Długość łącza Czas testowania Niepewność odległości Okres kalibracji (lata) nm ± 30 nm 1550 nm ± 30 nm 1650 nm ± 10 nm: Wbudowany filtr z izolacją: 50 db od 1265 nm do 1617 nm Maksymalnie: 40 km Flash Advisor (odległość, IL, ORL): 3 s Fault Xplorer (odległość, IL, ORL, eksploracja błędów): do 5 s b Link Mapper (odległość, IL, ORL, mapowanie wykrywalnych elementów): do 10 s b ±1.5 m c TESTER MOCY Długości fali (nm) 1310, 1490, 1550, 1625, 1650 Zakres mocy (dbm) d 60 do 15 Niepewność mocy e ±0.7 db przy 20 dbm Maksymalna moc wejściowa (dbm) 15 Detekcja tonu f 270 Hz, 330 Hz, 1 khz, 2 khz Uwagi ŹRÓDŁO ŚWIATŁA Długość fali Moc wyjściowa (dbm) g, h > 8 Stabilność mocy wyjściowej Modulacja źródła a. Wszystkie specyfikacje są typowe, w temperaturze 23 C ± 2 C, chyba że określono inaczej. b. W zależności od liczby uszkodzeń na łączu i utraty łącza czas pomiaru będzie się wahał od 5 s do 40 s. c. Dla łącza 5 km, całkowite straty wtrąceniowe 3 db, reflektancja 42 db, z wyłączeniem IOR. d. Wyświetla wysoki i niski zakres zewnętrzny. e. Diagnostyka wyjscia optycznego z 5-gwiazdkową jakością złącza. f. Z zastosowaniem optycznego źródła światła EXFO. g. Należy użyć miernika mocy / testera o zakresie pomiarowym 15 dbm. h. Średnia moc w cyklu pracy 1% nm ± 30 nm 1550 nm ± 30 nm 1650 nm ± 10 nm ±0.2 db po 30-minutowym wygrzewaniu ([Max. - Min.]/2) CW, 270 Hz, 330 Hz, 1 khz, 2 khz

8 SPECYFIKACJE OGÓLNE Wyświetlacz Wymiary (H x W x D) Waga Czas pracy na baterii Ładowanie baterii Interfejsy Pamięć Temperatura Pracy Przechowywania Zakres względnej wilgotności Odporność na upadek 4-calowy ekran dotykowy 171 mm x 93 mm x 48 mm 0.5 kg >10 godzin (w typowych warunkach) < 5 godzin ładowania przy wyłączonym urządzeniu USB Złącze portu ładowania: typ C Wejscie ładowarki/adaptera AC/DC V; 50/60 Hz; 1.0 A max, wyjście: 5 V; 2 A WiFi b/g/n 2.4 GHz, do szyfrowania WPA2 Bluetooth 4.2 z BLE, klasy 2 (kompatybilny ze smartfonami 4.0) 1000 wyników testu do lokalnego odczytu 10 C do 45 C (14 F do 113 F) 40 C do 70 C ( 40 F do 158 F) a 93 %, bez kondensacji 1 m GP-3151 GP GP GP-3157 GP-2227 GP-2269 GP-3150 GP-3152 GP-3153 TCB-SM-SCX-XXX-XX AKCESORIA Pokrowce i torby transprotowe GP-3151 Miękki pokrowiec dla GP Miękka torba transportowa, średnia GP Miękka torba transportowa, mała GP-3157 Pasek na nadgarstek Adaptery zasilacza i baterie GP-2227 Adapter USB AC (zawiera wymienne wtyczki: Ameryka Północna, Europa, UK i Australia) GP-2269 USB-A do USB-C cable (tylko do ładowania - nie jest przeznaczony do przesyłania danych) GP-3150 Ładowalna bateria Złącza GP-3152 Złącze optyczne SC/APC Click-Out (dla modeli PRO) GP-3153 Złącze optyczne SC/UPC Click-Out (dla modeli PRO) Patchcord testowy w etui TCB-SM-SCA-SCA-20 SC/APC do SC/APC (włókno SM, 20 m) TCB-SM-SCA-LCA-20 SC/APC do LC/APC (włókno SM, 20 m) TCB-SM-SCA-FCA-20 SC/APC do FC/APC (włókno SM, 20 m) TCB-SM-SCA-SCU-20 SC/APC do SC/UPC (włókno SM, 20 m) TCB-SM-SCA-LCU-20 SC/APC do LC/UPC (włókno SM, 20 m) TCB-SM-SCA-FCU-20 SC/APC do FC/UPC (włókno SM, 20 m) TCB-SM-SCU-SCU-60 SC/UPC do SC/UPC (włókno SM, 60 m) TCB-SM-SCU-LCU-60 SC/UPC do LC/UPC (włókno SM, 60 m) TCB-SM-SCU-FCU-60 SC/UPC do FC/UPC (włókno SM, 60 m) Uwaga a. Bez baterii.

9 TWÓJ ZESTAW STARTOWY Każdy wyposażony jest w: (1) miękki pokrowiec (GP-3151) (1) adapter zasilacza (GP GP-2269) (1) baterię (GP-3150) (1) pasek na nadgarstek (GP-3157) Modele PRO zawierają również: (1) Złącza optyczne Click-Out z interfejsem SC/APC (GP-3152) lub SC/ UPC (GP-3153) Uzupełnij swój zestaw opcjonalnym zapasowym złączem optycznym Click-Out (tylko modele PRO) i patchordami testowymi, aby w pełni wykorzystać możliwości Optical Xplorer. Zestaw startowy INFORMACJE O ZAMÓWIENIU OX1-XX-XX-XX Model I = Installation /1550 nm M = Maintenance nm (live) PRO-I = Installation /1550 nm wersja PRO PRO-M = Maintenance nm (live) wersja PRO Interfejs złącza a 88 = SC/APC 91 = SC/UPC Przykład: OX1-PRO-M-88-TCB-SM-SCA-SCA-20 Opcjonalny przewód testowy 00 = Brak Dla złącza SC/APC TCB-SM-SCA-SCA-20 = SC/APC do SC/APC (włókno SM, 20 m) TCB-SM-SCA-LCA-20 = SC/APC do LC/APC (włókno SM, 20 m) TCB-SM-SCA-FCA-20 = SC/APC do FC/APC (włókno SM, 20 m) TCB-SM-SCA-SCU-20 = SC/APC do SC/UPC (włókno SM, 20 m) TCB-SM-SCA-LCU-20 = SC/APC do LC/UPC (włókno SM, 20 m) TCB-SM-SCA-FCU-20 = SC/APC do FC/UPC (włókno SM, 20 m) Dla złącza SC/UPC TCB-SM-SCU-SCU-60 = SC/UPC do SC/UPC (włókno SM, 60 m) TCB-SM-SCU-LCU-60 = SC/UPC do LC/UPC (włókno SM, 60 m) TCB-SM-SCU-FCU-60 = SC/UPC do FC/UPC (włókno SM, 60 m) Uwaga a. Stałe złącze w modelach podstawowych, złącze optyczne Click-Out w modelach PRO. Skontaktuj się z nami: Tel.: +48 (42) biuro@rateart.pl Lenartowicza 24, Łódź EXFO Headquarters > Tel.: Toll-free: (USA and Canada) Fax: info@exfo.com EXFO serves over 2000 customers in more than 100 countries. To find your local office contact details, please go to EXFO is certified ISO 9001 and attests to the quality of these products. EXFO has made every effort to ensure that the information contained in this specification sheet is accurate. However, we accept no responsibility for any errors or omissions, and we reserve the right to modify design, characteristics and products at any time without obligation. Units of measurement in this document conform to SI standards and practices. In addition, all of EXFO s manufactured products are compliant with the European Union s WEEE directive. For more information, please visit Contact EXFO for prices and availability or to obtain the phone number of your local EXFO distributor. For the most recent version of this spec sheet, please go to In case of discrepancy, the web version takes precedence over any printed literature. Android is a trademark of Google Inc. The Bluetooth word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. ios is a registered trademark of Cisco System, Inc. and/or its affiliates in the U.S. and certain other countries. SPOX1.1AN 2019 EXFO Inc. All rights reserved. Printed in Canada 19/05 Tłumaczenie 06/19
