Fot-930 Maxtester Wielofunkcyjny miernik strat mocy

Transkrypt

1 Fot-930 Maxtester Wielofunkcyjny miernik strat mocy 2014 GLOBAL PORTABLE FIBER OPTIC TEST EQUIPMENT MARKET LEADERSHIP AWARD Dostarcza w pelni zautomatyzowany pomiar strat mocy, do trzech długości fal, w 10 sekund, dodatkowo wykonuje pomiary strat odbiciowych i długości trasy oraz generuje pełną dokumentację testową wysokiej jakości. SPECYFIKACJA Cechy kluczowe FasTesT : pomiary strat mocy, odbiciowych i długości toru optycznego dla 3 długości fal w 10 s Wszystko w jednym: do 8 urządzeń połączonych w jedno, zamnknięte w zgrabnej i poręcznej obudowie Gotowy na FTTx: Pozwala na testy pasywnych sieci PON falami: 1310, 1490 oraz nm, które są zalecane przez ITU-T (G.983.3) dla sieci PONowych Niskie koszta utrzymania: Najniższe na rynku, dzięki trzyletniej gwarancji oraz tak samo długiemu zalecanemu okresowi kalibracji, co pozwala na eliminację błędów pomiarowych oraz minimalizację czasu szkoleń.

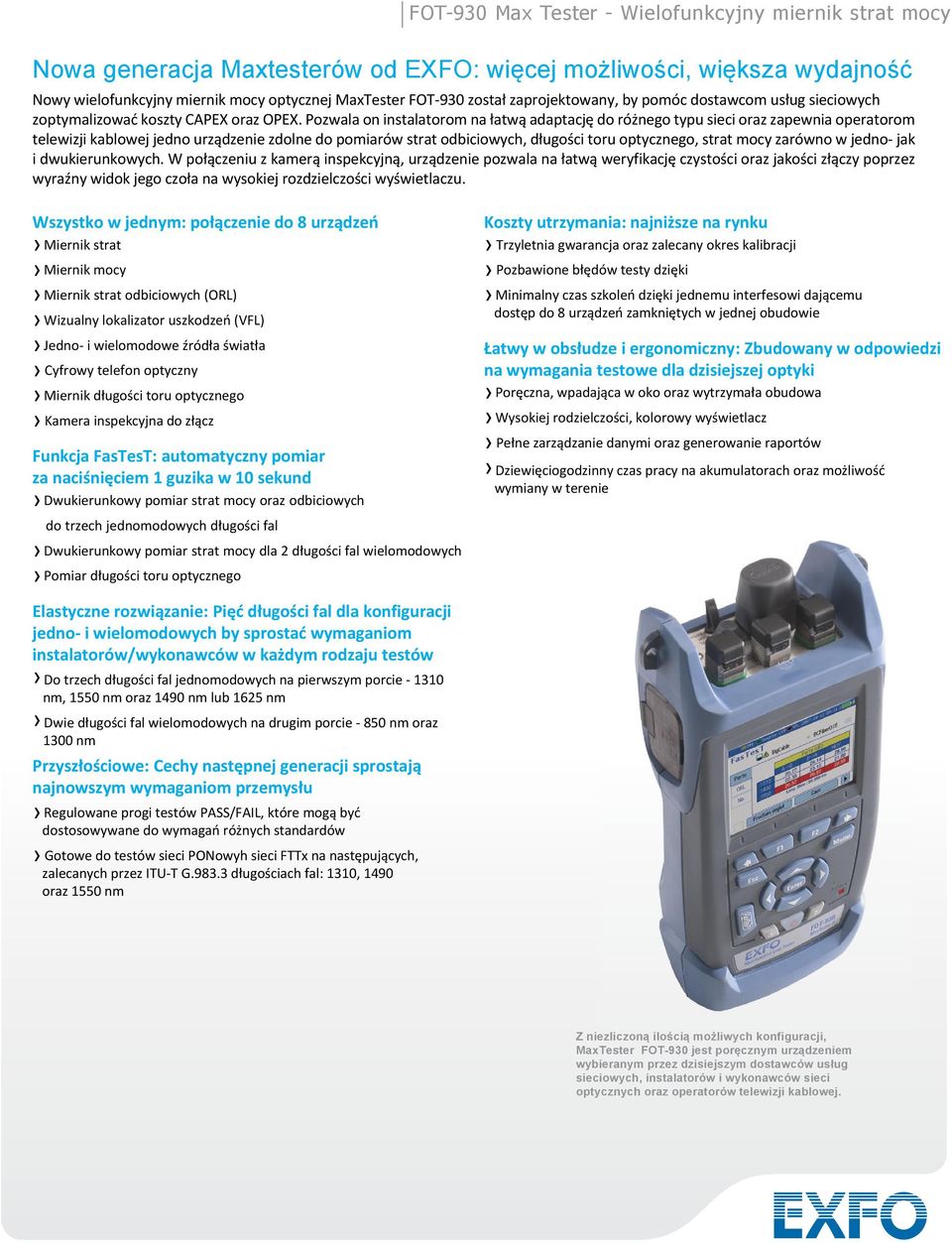

2 FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Nowa generacja Maxtesterów od EXFO: więcej możliwości, większa wydajność Nowy wielofunkcyjny miernik mocy optycznej MaxTester FOT-930 został zaprojektowany, by pomóc dostawcom usług sieciowych zoptymalizować koszty CAPEX oraz OPEX. Pozwala on instalatorom na łatwą adaptację do różnego typu sieci oraz zapewnia operatorom telewizji kablowej jedno urządzenie zdolne do pomiarów strat odbiciowych, długości toru optycznego, strat mocy zarówno w jedno- jak i dwukierunkowych. W połączeniu z kamerą inspekcyjną, urządzenie pozwala na łatwą weryfikację czystości oraz jakości złączy poprzez wyraźny widok jego czoła na wysokiej rozdzielczości wyświetlaczu. Wszystko w jednym: połączenie do 8 urządzeń Miernik strat Miernik mocy Miernik strat odbiciowych (ORL) Wizualny lokalizator uszkodzeń (VFL) Jedno- i wielomodowe źródła światła Cyfrowy telefon optyczny Miernik długości toru optycznego Kamera inspekcyjna do złącz Funkcja FasTesT: automatyczny pomiar za naciśnięciem 1 guzika w 10 sekund Dwukierunkowy pomiar strat mocy oraz odbiciowych do trzech jednomodowych długości fal Dwukierunkowy pomiar strat mocy dla 2 długości fal wielomodowych Pomiar długości toru optycznego Elastyczne rozwiązanie: Pięć długości fal dla konfiguracji jedno- i wielomodowych by sprostać wymaganiom instalatorów/wykonawców w każdym rodzaju testów Do trzech długości fal jednomodowych na pierwszym porcie nm, nm oraz 1490 nm lub 1625 nm Dwie długości fal wielomodowych na drugim porcie nm oraz 1300 nm Przyszłościowe: Cechy następnej generacji sprostają najnowszym wymaganiom przemysłu Regulowane progi testów PASS/FAIL, które mogą być dostosowywane do wymagań różnych standardów Gotowe do testów sieci PONowyh sieci FTTx na następujących, zalecanych przez ITU-T G długościach fal: 1310, 1490 oraz nm Koszty utrzymania: najniższe na rynku Trzyletnia gwarancja oraz zalecany okres kalibracji Pozbawione błędów testy dzięki Minimalny czas szkoleń dzięki jednemu interfesowi dającemu dostęp do 8 urządzeń zamkniętych w jednej obudowie Łatwy w obsłudze i ergonomiczny: Zbudowany w odpowiedzi na wymagania testowe dla dzisiejszej optyki Poręczna, wpadająca w oko oraz wytrzymała obudowa Wysokiej rodzielczości, kolorowy wyświetlacz Pełne zarządzanie danymi oraz generowanie raportów Dziewięciogodzinny czas pracy na akumulatorach oraz możliwość wymiany w terenie Z niezliczoną ilością możliwych konfiguracji, MaxTester FOT-930 jest poręcznym urządzeniem wybieranym przez dzisiejszym dostawców usług sieciowych, instalatorów i wykonawców sieci optycznych oraz operatorów telewizji kablowej.

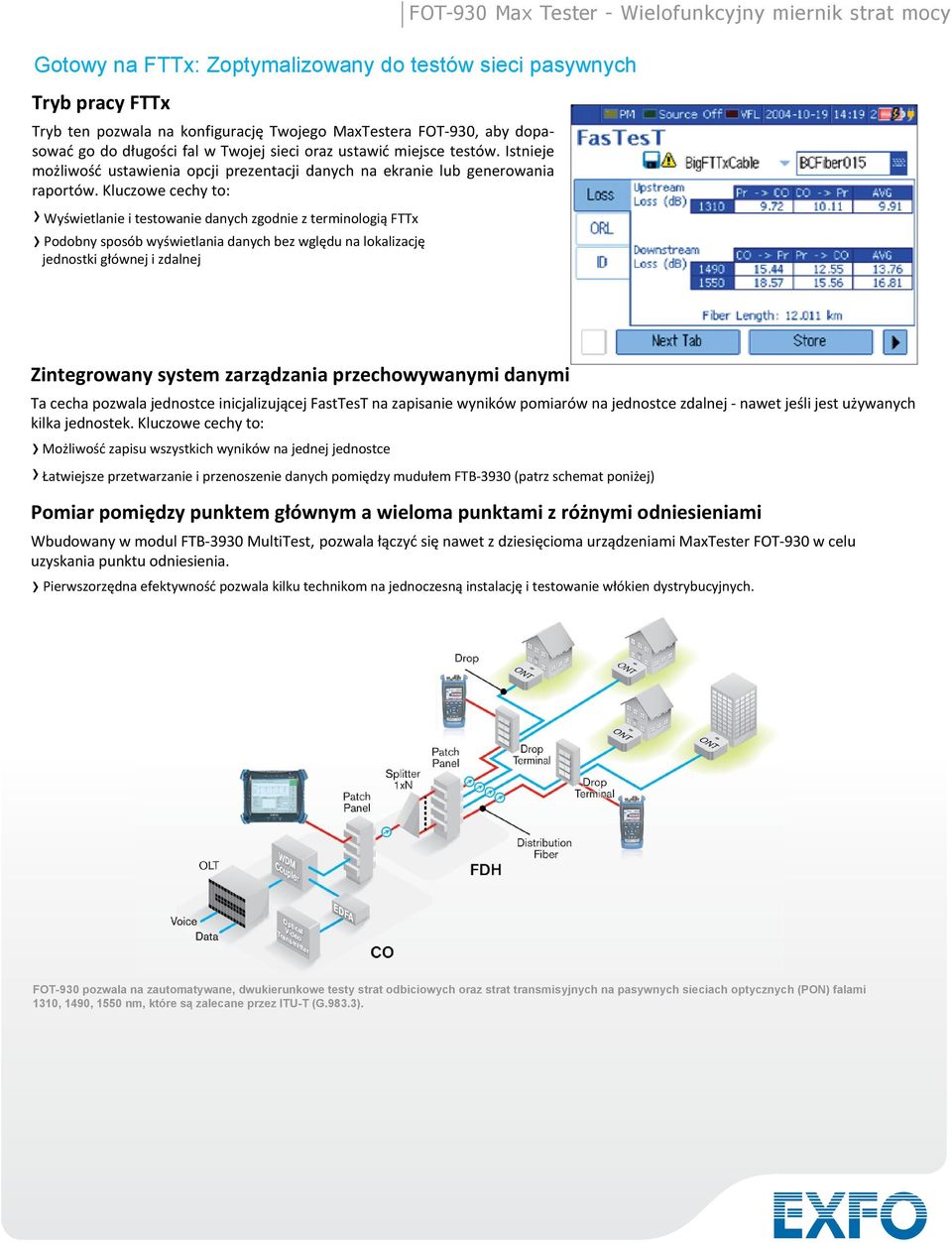

3 Gotowy na FTTx: Zoptymalizowany do testów sieci pasywnych Tryb pracy FTTx Tryb ten pozwala na konfigurację Twojego MaxTestera FOT-930, aby dopasować go do długości fal w Twojej sieci oraz ustawić miejsce testów. Istnieje możliwość ustawienia opcji prezentacji danych na ekranie lub generowania raportów. Kluczowe cechy to: Wyświetlanie i testowanie danych zgodnie z terminologią FTTx Podobny sposób wyświetlania danych bez wględu na lokalizację jednostki głównej i zdalnej FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Zintegrowany system zarządzania przechowywanymi danymi Ta cecha pozwala jednostce inicjalizującej FastTesT na zapisanie wyników pomiarów na jednostce zdalnej - nawet jeśli jest używanych kilka jednostek. Kluczowe cechy to: Możliwość zapisu wszystkich wyników na jednej jednostce Łatwiejsze przetwarzanie i przenoszenie danych pomiędzy mudułem FTB-3930 (patrz schemat poniżej) Pomiar pomiędzy punktem głównym a wieloma punktami z różnymi odniesieniami Wbudowany w modul FTB-3930 MultiTest, pozwala łączyć się nawet z dziesięcioma urządzeniami MaxTester FOT-930 w celu uzyskania punktu odniesienia. Pierwszorzędna efektywność pozwala kilku technikom na jednoczesną instalację i testowanie włókien dystrybucyjnych. FOT-930 pozwala na zautomatywane, dwukierunkowe testy strat odbiciowych oraz strat transmisyjnych na pasywnych sieciach optycznych (PON) falami 1310, 1490, nm, które są zalecane przez ITU-T (G.983.3).

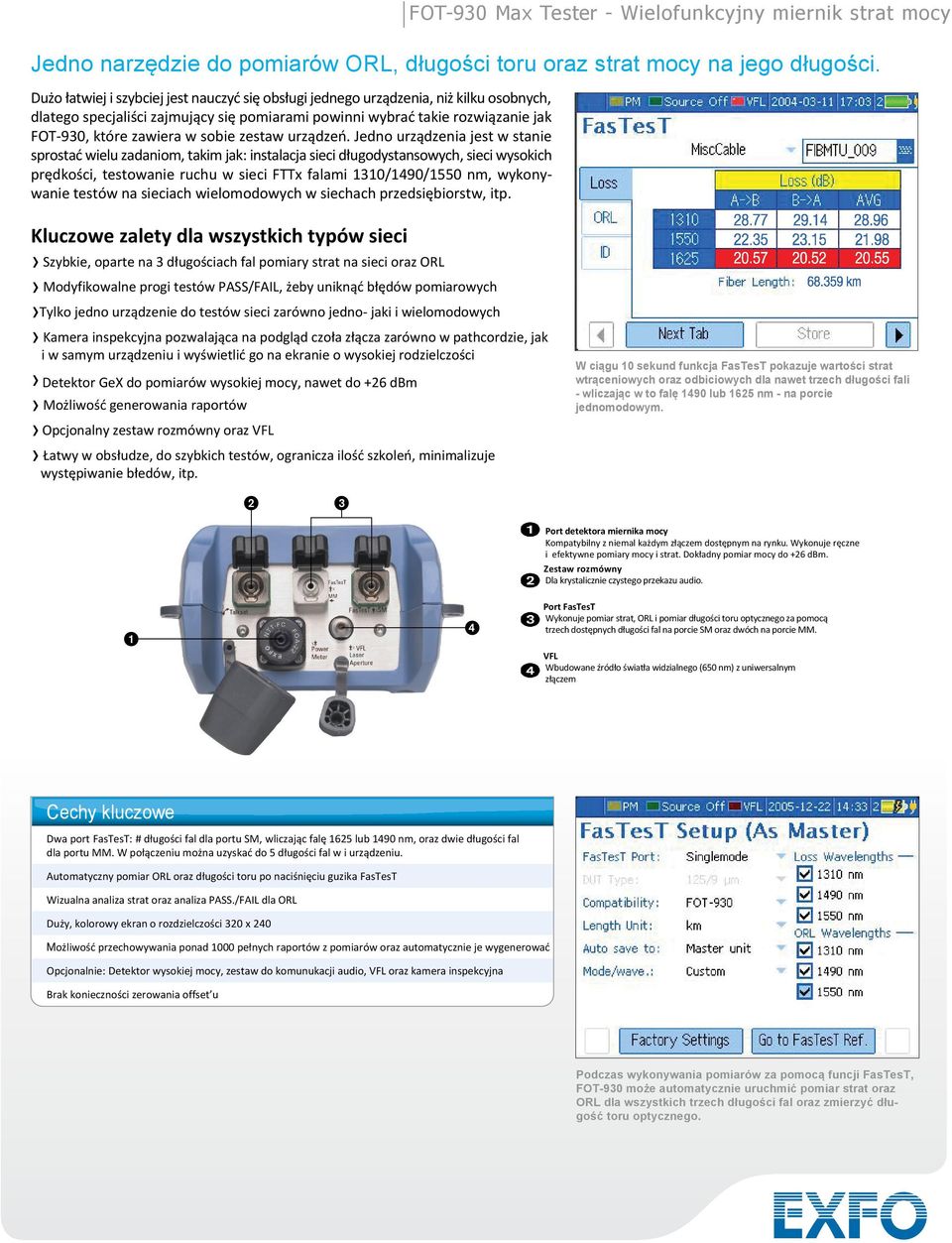

4 Jedno narzędzie do pomiarów ORL, długości toru oraz strat mocy na jego długości. Dużo łatwiej i szybciej jest nauczyć się obsługi jednego urządzenia, niż kilku osobnych, dlatego specjaliści zajmujący się pomiarami powinni wybrać takie rozwiązanie jak FOT-930, które zawiera w sobie zestaw urządzeń. Jedno urządzenia jest w stanie sprostać wielu zadaniom, takim jak: instalacja sieci długodystansowych, sieci wysokich prędkości, testowanie ruchu w sieci FTTx falami 1310/1490/ nm, wykonywanie testów na sieciach wielomodowych w siechach przedsiębiorstw, itp. FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Kluczowe zalety dla wszystkich typów sieci Szybkie, oparte na 3 długościach fal pomiary strat na sieci oraz ORL Modyfikowalne progi testów PASS/FAIL, żeby uniknąć błędów pomiarowych Tylko jedno urządzenie do testów sieci zarówno jedno- jaki i wielomodowych Kamera inspekcyjna pozwalająca na podgląd czoła złącza zarówno w pathcordzie, jak i w samym urządzeniu i wyświetlić go na ekranie o wysokiej rodzielczości Detektor GeX do pomiarów wysokiej mocy, nawet do +26 dbm Możliwość generowania raportów Opcjonalny zestaw rozmówny oraz VFL Łatwy w obsłudze, do szybkich testów, ogranicza ilość szkoleń, minimalizuje występiwanie błedów, itp. W ciągu 10 sekund funkcja FasTesT pokazuje wartości strat wtrąceniowych oraz odbiciowych dla nawet trzech długości fali - wliczając w to falę 1490 lub 1625 nm - na porcie jednomodowym Port detektora miernika mocy Kompatybilny z niemal każdym złączem dostępnym na rynku. Wykonuje ręczne i efektywne pomiary mocy i strat. Dokładny pomiar mocy do +26 dbm. 2 Zestaw rozmówny Dla krystalicznie czystego przekazu audio Port FasTesT Wykonuje pomiar strat, ORL i pomiar długości toru optycznego za pomocą trzech dostępnych długości fal na porcie SM oraz dwóch na porcie MM. 4 VFL Wbudowane źródło światła widzialnego (650 nm) z uniwersalnym złączem Cechy kluczowe Dwa port FasTesT: # długości fal dla portu SM, wliczając falę 1625 lub 1490 nm, oraz dwie długości fal dla portu MM. W połączeniu można uzyskać do 5 długości fal w i urządzeniu. Automatyczny pomiar ORL oraz długości toru po naciśnięciu guzika FasTesT Wizualna analiza strat oraz analiza PASS./FAIL dla ORL Duży, kolorowy ekran o rozdzielczości 320 x 240 Możliwość przechowywania ponad 1000 pełnych raportów z pomiarów oraz automatycznie je wygenerować Opcjonalnie: Detektor wysokiej mocy, zestaw do komunukacji audio, VFL oraz kamera inspekcyjna Brak konieczności zerowania offset u Podczas wykonywania pomiarów za pomocą funcji FasTesT, FOT-930 może automatycznie uruchmić pomiar strat oraz ORL dla wszystkich trzech długości fal oraz zmierzyć długość toru optycznego.

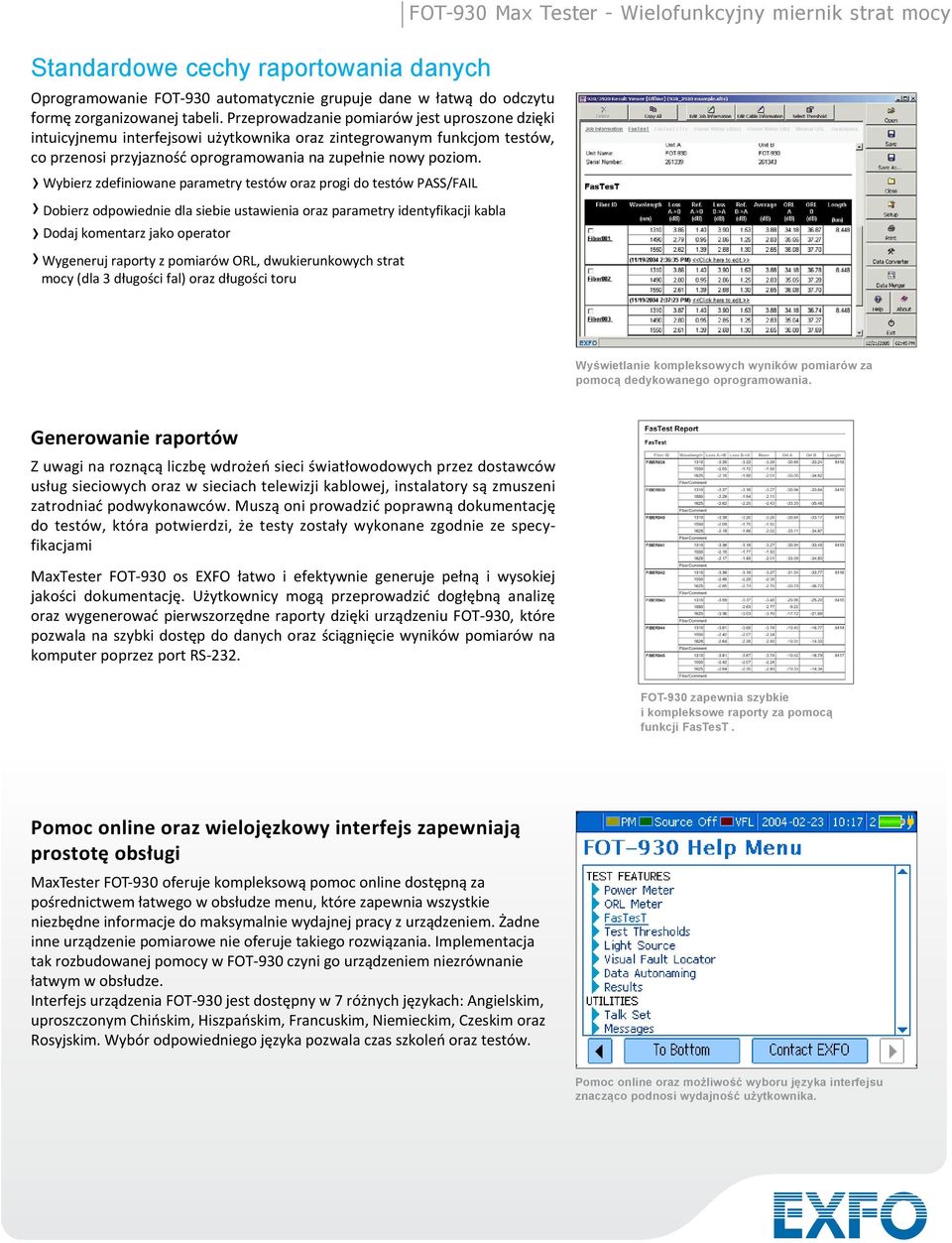

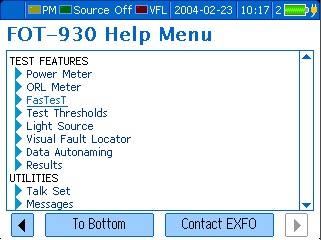

5 Standardowe cechy raportowania danych Oprogramowanie FOT-930 automatycznie grupuje dane w łatwą do odczytu formę zorganizowanej tabeli. Przeprowadzanie pomiarów jest uproszone dzięki intuicyjnemu interfejsowi użytkownika oraz zintegrowanym funkcjom testów, co przenosi przyjazność oprogramowania na zupełnie nowy poziom. Wybierz zdefiniowane parametry testów oraz progi do testów PASS/FAIL Dobierz odpowiednie dla siebie ustawienia oraz parametry identyfikacji kabla Dodaj komentarz jako operator Wygeneruj raporty z pomiarów ORL, dwukierunkowych strat mocy (dla 3 długości fal) oraz długości toru FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Wyświetlanie kompleksowych wyników pomiarów za pomocą dedykowanego oprogramowania. Generowanie raportów Z uwagi na roznącą liczbę wdrożeń sieci światłowodowych przez dostawców usług sieciowych oraz w sieciach telewizji kablowej, instalatory są zmuszeni zatrodniać podwykonawców. Muszą oni prowadzić poprawną dokumentację do testów, która potwierdzi, że testy zostały wykonane zgodnie ze specyfikacjami MaxTester FOT-930 os EXFO łatwo i efektywnie generuje pełną i wysokiej jakości dokumentację. Użytkownicy mogą przeprowadzić dogłębną analizę oraz wygenerować pierwszorzędne raporty dzięki urządzeniu FOT-930, które pozwala na szybki dostęp do danych oraz ściągnięcie wyników pomiarów na komputer poprzez port RS-232. FOT-930 zapewnia szybkie i kompleksowe raporty za pomocą funkcji FasTesT. Pomoc online oraz wielojęzkowy interfejs zapewniają prostotę obsługi MaxTester FOT-930 oferuje kompleksową pomoc online dostępną za pośrednictwem łatwego w obsłudze menu, które zapewnia wszystkie niezbędne informacje do maksymalnie wydajnej pracy z urządzeniem. Żadne inne urządzenie pomiarowe nie oferuje takiego rozwiązania. Implementacja tak rozbudowanej pomocy w FOT-930 czyni go urządzeniem niezrównanie łatwym w obsłudze. Interfejs urządzenia FOT-930 jest dostępny w 7 różnych językach: Angielskim, uproszczonym Chińskim, Hiszpańskim, Francuskim, Niemieckim, Czeskim oraz Rosyjskim. Wybór odpowiedniego języka pozwala czas szkoleń oraz testów. Pomoc online oraz możliwość wyboru języka interfejsu znacząco podnosi wydajność użytkownika.

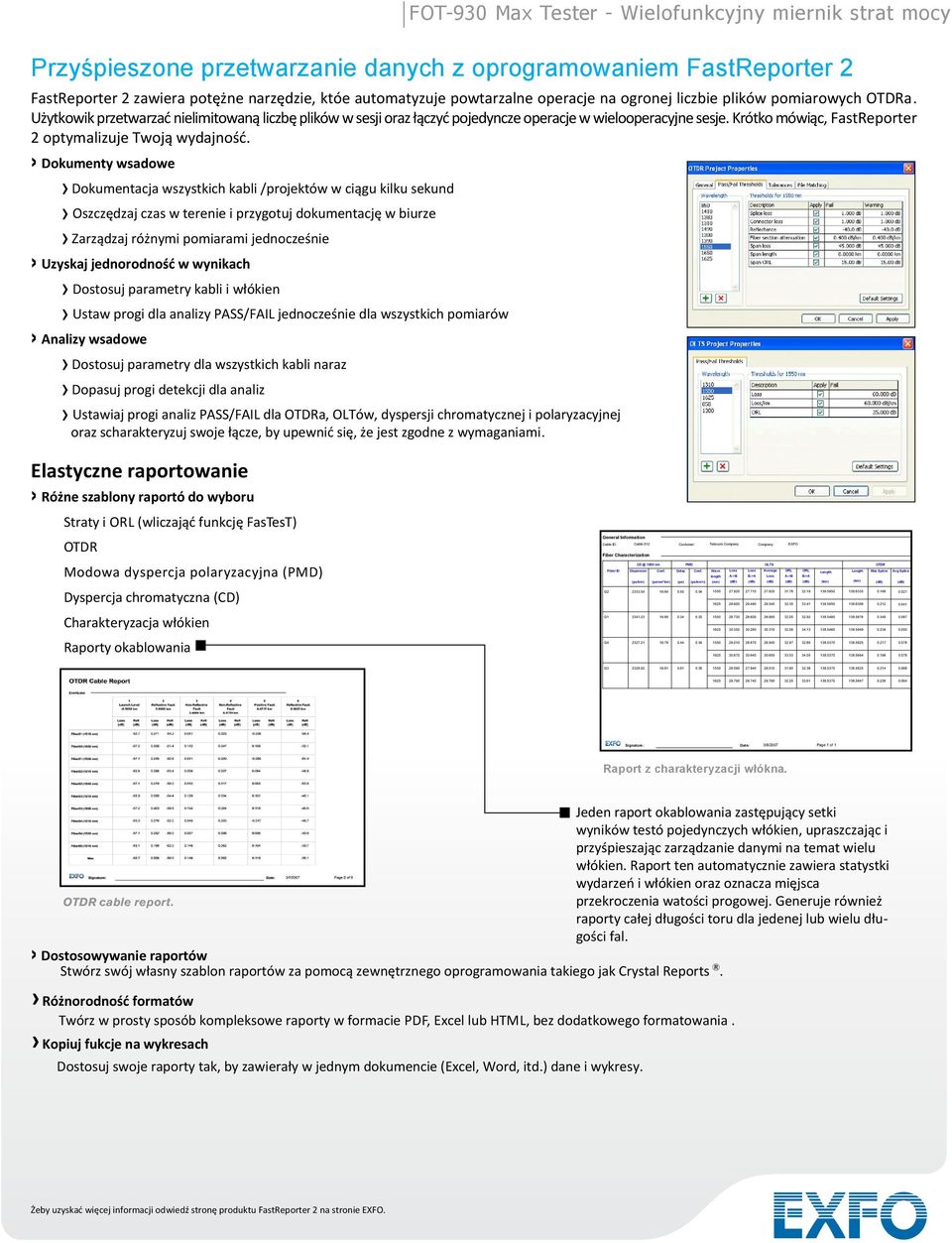

6 FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Przyśpieszone przetwarzanie danych z oprogramowaniem FastReporter 2 FastReporter 2 zawiera potężne narzędzie, któe automatyzuje powtarzalne operacje na ogronej liczbie plików pomiarowych OTDRa. Użytkowik przetwarzać nielimitowaną liczbę plików w sesji oraz łączyć pojedyncze operacje w wielooperacyjne sesje. Krótko mówiąc, FastReporter 2 optymalizuje Twoją wydajność. Dokumenty wsadowe Dokumentacja wszystkich kabli /projektów w ciągu kilku sekund Oszczędzaj czas w terenie i przygotuj dokumentację w biurze Zarządzaj różnymi pomiarami jednocześnie Uzyskaj jednorodność w wynikach Dostosuj parametry kabli i włókien Ustaw progi dla analizy PASS/FAIL jednocześnie dla wszystkich pomiarów Analizy wsadowe Dostosuj parametry dla wszystkich kabli naraz Dopasuj progi detekcji dla analiz Ustawiaj progi analiz PASS/FAIL dla OTDRa, OLTów, dyspersji chromatycznej i polaryzacyjnej oraz scharakteryzuj swoje łącze, by upewnić się, że jest zgodne z wymaganiami. Elastyczne raportowanie Różne szablony raportó do wyboru Straty i ORL (wliczająć funkcję FasTesT) OTDR Modowa dyspercja polaryzacyjna (PMD) Dyspercja chromatyczna (CD) Charakteryzacja włókien Raporty okablowania Fiber Characterization Report General Information Cable 012 Telecom Company EXFO Cable ID: Customer: Company: Fiber Characterization nm PMD OLTS OTDR Loss Loss Average ORL ORL Fiber ID Dispersion Coef. Delay Coef. Wave Length Max Splice Avg Splice Length A->B B->A Loss A->B B->A length (km) (km) (db) (db) (db) (db) (db) (ps/km) (ps/nm*km) (ps) (ps/km½) (nm) (db) (db) G G G G Signature: Date: 3/6/2007 Page 1 of 1 Raport z charakteryzacji włókna. OTDR cable report. Jeden raport okablowania zastępujący setki wyników testó pojedynczych włókien, upraszczając i przyśpieszając zarządzanie danymi na temat wielu włókien. Raport ten automatycznie zawiera statystki wydarzeń i włókien oraz oznacza mięjsca przekroczenia watości progowej. Generuje również raporty całej długości toru dla jedenej lub wielu długości fal. Dostosowywanie raportów Stwórz swój własny szablon raportów za pomocą zewnętrznego oprogramowania takiego jak Crystal Reports. Różnorodność formatów Twórz w prosty sposób kompleksowe raporty w formacie PDF, Excel lub HTML, bez dodatkowego formatowania. Kopiuj fukcje na wykresach Dostosuj swoje raporty tak, by zawierały w jednym dokumencie (Excel, Word, itd.) dane i wykresy. Żeby uzyskać więcej informacji odwiedź stronę produktu FastReporter 2 na stronie EXFO.

7 Specyfikacje a Zewnętrzny miernik mocy FOT-932 FOT-932X FOT-933 Typ detektora Ge GeX InGaAs Zasięg pomiarowy (dbm) 10 do do 55 6 do 73 Wyświetlane wartości (dbm) Od 77 Od 65 Od 80 Niepewność b, c ± 5 % ± 0.1 nw ± 5 % ± 3 nw ± 5 % ± 0.05 nw Zakres długości fal (nm) 800 do do do 1650 Display resolution (db) b Skalibrowane długości fal Zalecany okres kalibracji (lata) Automatyczne zerowanie offsetu d Tak Tak Tak Jednostki odległości kilometry, metry, kilostopy, stopy, mile kilometry, metry, kilostopy, stopy, mile kilometry, metry, kilostopy, stopy, mile Źródła Długości fal (nm) e 1310 ± 20 ± 20 FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Standardowy C (drugi port) -12D (drugi port) 1310 ± 20 ± ± ± ± 10 ± ± / 20 Typ emitera Laser Laser Laser LED LED 850 ± / 20 Minimalna moc wyjściowa (dbm) e 1/ 1 1/ 4/ 7 1/ 7/ 4 27/ 27 (50/125 µm) i 21/ 21 (62.5/125 µm) i Szerokość spektrum (nm) f 5/ 5 5/ 5/ 5 5/ 5/ 5 50/135 50/135 Stabilność (8 godzin) (db) g ± 0.05 ± 0.05 ± 0.05 ± 0.05 ± 0.05 FASTEST Długości fal (nm) 1310 Standardowy C (drugi port) -12D (drugi port) Zakres strat (db) h Dokładność strat (powtarzalność) (db) i 2 urządzenia (side-by-side) 1 urządzenie (loopback) Zasięg pomiaru (km) Niepewność pomiaru odległości j ±(10 m + 1 % x długość) Dedykowany ORL Wszystkie SM długości fal zasięg ORL (APC / UPC) (db) 65/55 Niepewność ORL (db) k ± 0.5 Rozdzielczość (db) b 0.01 Zestaw rozmówny Typ emitera Laser Długość fali (nm) ± 20 Dynamika dla fali nm (db) 45 Dynamika dla MM (db) l 40 VFL I Typ emitera Laser Długość fali 650 Moc wyjściowa (dbm) 3 Specyfikacja ogólna Wymiary (Wys. x Szer. x Dł.) 250 mm x 125 mm x 75 mm (9 7 /8 in x 4 15 /16 in x 3 in) Waga 1 kg (2.2 lb) Temperatura pracy magazynowania m 10 C do 50 C 40 C do 70 C Pamięć Wilgotność względna Moc i Gwarancja (lata) 3 Standardowe akcesoria do 1024 pełnych testów 0 % do 95 % nieskondensowana (14 F do 122 F) ( 40 F do 158 F) Baterie Litowo-jonowe (9 godzin) Pełne naładowanie trwa 3 godziny pod warunkiem, że jednostka nie jest włączona Instrukcja obsługi, ładowarka AC, dwie baterie Litowo-jonowe, pasek na ramię, Certyfikat kalibracji UWAGI a. W 23 C ± 1 C i nm ze złączem FC i na zasianiu bateryjnym, chyba że napisano inaczej. b. Rozdzielczość, niepewność i liniowość są fukcjami mocy wejściowej, niepewność obowiązuje w warunkach kalibracji. c. Do 20 dbm dla GeX. d. Moc > 45 dbm dla Ge, > 30 dbm dla GeX i > 47 dbm dla InGaAs. e. W trybie High source. f. Zdefiniowane przez kryterium Telcordia TR-TSY , rms dla laserów i przy 3 db dla LEDów; typowe wartości dla diód LED. g. Po 6-cio minutowym rozgrzewaniu urządzenia, w trybie fali ciągłej. h. Wartość typowa, dla fali nm dla jednomodów oraz dla fali 850 nm dla wielomodów. i. Wartość typowa. j. Dla toru optycznego 120 km. k. Wartość typowa. l. Dla gradientowego włókna wielomodowego, typowo. m. Bez baterii.

8 FOT-930 Max Tester - Wielofunkcyjny miernik strat mocy Informacje o zamówieniu FOT-93X-XX-XX-XX Model FOT-932 = detektor Ge, dwie długości fal 1310/ nm FOT = detektor Ge, trzy długości fal 1310//1625 nm FOT = detektor Ge, trzy długości fal 1310/1490/ nm FOT-932X = detektor GeX, dwie długości fal 1310/ nm FOT-932X-4 = detektor GeX, trzy długości fal 1310//1625 nm FOT-932X-5 = detektor GeX, trzy długości fal 1310/1490/ nm FOT-933 = detektor InGaAs, dwie długości fal 1310/ nm FOT = detektor InGaAs, trzy długości fal 1310//1625 nm FOT = detektor InGaAs, trzy długości fal 1310/1490/ nm FOT C = Ge detector, dual-wavelength 1310/ nm (first port), dual-wavelength 850/1300 nm LED (50/125 µm) (second port) FOT D = detektor Ge, dwie długości fal 1310/ nm (pierwszy port), dwie długości fal 850/1300 nm LED (62.5/125 µm) (drugi port) FOT-932X-12C = detektor GeX, dwie długości fal 1310/ nm (pierwszy port), dwie długości fal 850/1300 nm LED (50/125 µm) (drugi port) FOT-932X-12D = detektor GeX, dwie długości fal 1310/ nm (pierwszy port), dwie długości fal 850/1300 nm LED (62.5/125 µm) (drugi port) Zestaw rozmówny i wizualny lokalizator uszkodzeń a 00 = Bez zestawu rozmównego i VFLa VFL = Z VFLem VFT = Z zestawem rozmównym oraz VFLem (uniwersalne złącze 2.5 mm) Złącza* EI-EUI-28 = UPC/DIN EI-EUI-76 = UPC/HMS-10/AG EI-EUI-89 = UPC/FC narrow key EI-EUI-90 = UPC/ST EI-EUI-91 = UPC/SC EI-EUI-95 = UPC/E-2000 EI-EUI-98 = UPC/LC EA-EUI-28 = APC/DIN c EA-EUI-89 = APC/FC narrow key c EA-EUI-91 = APC/SC c EA-EUI-95 = APC/E-2000 c EA-EUI-98 = APC/LC c Kamera inspekcyjna 00 = Bez kamery FP4S = Kamera inspekcyjna (400x) FP4D = Kamera inspekcyjna (200x/400x) Przykład: FOT-932X-4-VFL-FP4S-EI-EUI-89 * Uniwersalny interfejs firmy EXFO jest chroniony patentem US numer 6,612,750. UWAGI a. Typ złącza dla zestawu rozmównego jest taki sam, jak ten dla głównego źródła. b. Dostępne tylko z drugim portem/źródłem. c. Niedostępne z drugim portem/źródłem. Bezpieczeństwo lasera IEC : CFR LASER RADIATION AVOID DIRECT EYE EXPOSURE CLASS 3R LASER PRODUCT λ: 650 ±10 nm P out maximum < 5mW (into free space) CLASS 1 LASER PRODUCT EXFO Headquarters > Tel.: Toll-free: (USA and Canada) Fax: info@exfo.com EXFO serves over 2000 customers in more than 100 countries. To find your local office contact details, please go to EXFO is certified ISO 9001 and attests to the quality of these products. EXFO has made every effort to ensure that the information contained in this specification sheet is accurate. However, we accept no responsibility for any errors or omissions, and we reserve the right to modify design, characteristics and products at any time without obligation. Units of measurement in this document conform to SI standards and practices. In addition, all of EXFO s manufactured products are compliant with the European Union s WEEE directive. For more information, please visit Contact EXFO for prices and availability or to obtain the phone number of your local EXFO distributor. For the most recent version of this spec sheet, please go to the EXFO website at In case of discrepancy, the Web version takes precedence over any printed literature. SPFOT930.18AN 2014 EXFO Inc. All rights reserved Printed in Canada 14/02
