1 1. Wstęp 1.1. Przedmiot ST. ( CPV ) Maj 014 Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót polegających na wymianie instalacji elektrycznej w czterech lokalach mieszkalnych przy ul. Wawelskiej 43d/8, ul. O.M. Kolbe 66/8-9, ul. Komuny Paryskiej /4, oraz ul. Poznańskiej 0/6 w Pile. Lokale mieszkalne położone są w budynkach zarządzanych przez MZGM jak również zarządzanych przez Wspólnoty mieszkaniowe. Lokale mieszkalne są zamieszkałe przez lokatorów i znajdują się w rejonach ADM-1 oraz ADM-. 1..Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest jako dokument inwestorski niezbędny przy realizacji i odbiorze robót wymienionych w pkt Zakres robót objętych ST. Roboty, których dotyczy Specyfikacja, obejmują wszystkie czynności umożliwiające wykonanie robót związanych z remontem - wymianą instalacji elektrycznej lokalach mieszkalnych w Pile. Wymiana instalacji winna być wykonana z podziałem na obwody oświetlenia ogólnego, gniazd wtykowych ogólnego przeznaczenia, gniazd wtykowych obwodów grzewczych oraz obwodów wymagających odrębnych zabezpieczeń np. pralka, ogrzewacz wody, grzejnik elektryczny, itp. Zakres robót określają przedmiary robót sporządzone na poszczególnych adresach demontaż części instalacji elektrycznych wraz z osprzętem, roboty montażowe instalacji oświetleniowej z wykuciem i zatynkowaniem bruzd, roboty montażowe instalacji gniazd wtykowych z wykuciem i zatynkowaniem bruzd, wymianą lub zabudową tablic mieszkaniowych z zabezpieczeniami, montażem osprzętu elektrycznego - łączników i gniazd wtykowych, wykonanie nowych połączeń pomiędzy tablicą mieszkaniową a licznikiem, montaż grzejnika elektrycznego w w.c., wykonaniu prac kontrolno pomiarowych, sporządzeniu dokumentacji powykonawczej (schematów ), 1.4. Określenia podstawowe. Określenia podstawowe w niniejszej ST są zgodne z obowiązującymi odpowiednimi przepisami i PN oraz określeniami podanymi w specyfikacji Wymagania Ogólne Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania zgodnie z umową. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne Wymogi formalne. Wykonanie robót powinno być zlecone przedsiębiorstwu mającemu właściwe doświadczenie zawodowe w realizacji tego typu robót i gwarantującemu właściwą jakość wykonania Warunki organizacyjne. Przed przystąpieniem do robót wykonawca winien wszelkie ewentualne niejasności wyjaśnić i konsultować realizację zadań z inspektorem nadzoru. Wykonawca wszelkie prace uciążliwe prowadzić będzie w godzinach Gruz i nieczystości będą wywożone na bieżąco. Części wspólne będą sprzątane codziennie przez Wykonawcę z materiałów i brudu przez niego wytworzone i naniesione. Przy robotach należy przestrzegać przepisów BHP i p. poż.

2 Maj 014. Materiały.1. Zastosowane materiały. Materiały budowlane powinny posiadać atest higieniczny stosowalności w obiektach mieszkalnych, certyfikaty, oceny higieniczne i aprobat techniczne zastosowanych materiałów i wyrobów. Wymagania i badania powinny odpowiadać obowiązującym normom lub aprobatom technicznym. Wszystkie materiały stosowane przy wykonywaniu robót powinny być nowe w gatunku bieżąco produkowanym. Wszystkie materiały powinny posiadać świadectwa zgodności z Polską Normą i dopuszczenia do stosowania lub deklarację zgodności z uznanymi regułami sztuki budowlanej wydanymi przez producenta. W instalacjach wymaga się stosowania przewodów typu YDYp na napięcie 450/750V... Składowanie materiałów. Składowanie materiałów elektrycznych i ogólnobudowlanych powinno odbywać się zgodnie z zaleceniami producentów w warunkach zapobiegających ich zniszczeniu lub uszkodzeniu. Materiały z demontażu przewody, rury instalacyjne osprzęt instalacyjny należy przekazać do utylizacji. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w ST 1.0. "Wymagania ogólne" pkt Sprzęt do wykonania robót Roboty można wykonać przy użyciu dowolnego sprzętu, odpowiedniego dla danego rodzaju robót, zaakceptowanego przez Inwestora. Ręczne elektronarzędzia typu wiertarki, bruzdownice, młoty udarowe, drabiny, mierniki elektryczne używane przez Wykonawcę na budowie powinny posiadać aktualne certyfikaty CE, okresowe badania kontrolne dopuszczające do użytkowania. 4. Transport 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w ST 1.0. "Wymagania ogólne" pkt Wykonanie robót 5.1.Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST 1.0. "Wymagania ogólne" pkt Harmonogram Wykonanie robót nastąpi według kolejności adresów podanych w ST pkt 1.1. Roboty powinny być wykonywane zgodnie z ogólnymi warunkami wykonywania i odbioru robót ogólnobudowlanych oraz wykonania wewnętrznych instalacji elektrycznych zakresie przepisów BHP i p. poż Kolejność robót Demontaż instalacji; Demontaż osprzętu elektrycznego, zabezpieczeń, rur instalacyjnych i przewodów należy rozpocząć w tych częściach mieszkania np. pokoju, kuchni, korytarza w uzgodnieniu z lokatorem( najemcą lokalu). Należy trwale odłączyć od napięcia te części instalacji, która będzie wymieniana. Istniejące oprawy (żyrandole, kinkiety) należące do lokatora po wymianie przewodów należy ponownie podłączyć,

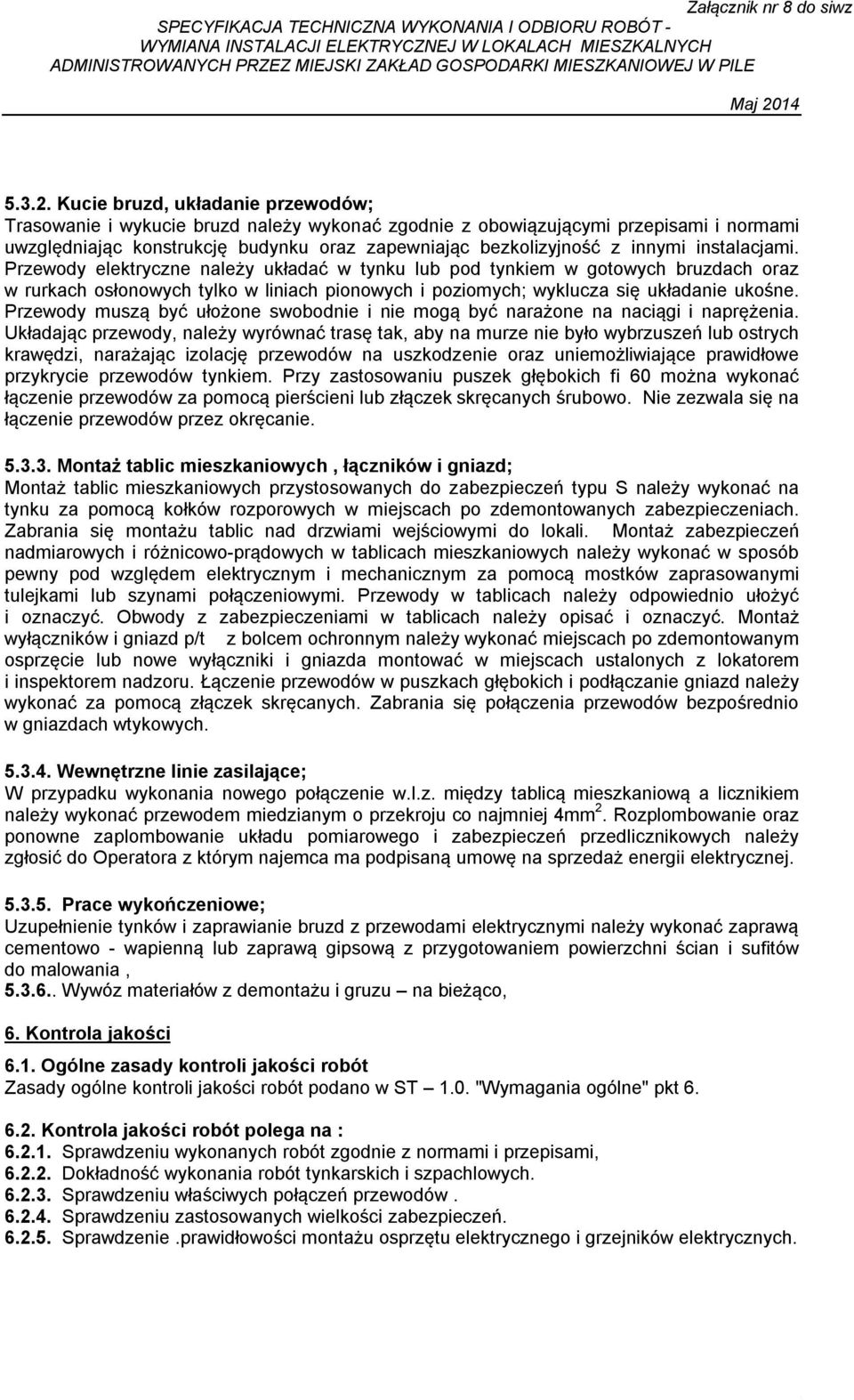

3 Maj Kucie bruzd, układanie przewodów; Trasowanie i wykucie bruzd należy wykonać zgodnie z obowiązującymi przepisami i normami uwzględniając konstrukcję budynku oraz zapewniając bezkolizyjność z innymi instalacjami. Przewody elektryczne należy układać w tynku lub pod tynkiem w gotowych bruzdach oraz w rurkach osłonowych tylko w liniach pionowych i poziomych; wyklucza się układanie ukośne. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i naprężenia. Układając przewody, należy wyrównać trasę tak, aby na murze nie było wybrzuszeń lub ostrych krawędzi, narażając izolację przewodów na uszkodzenie oraz uniemożliwiające prawidłowe przykrycie przewodów tynkiem. Przy zastosowaniu puszek głębokich fi 60 można wykonać łączenie przewodów za pomocą pierścieni lub złączek skręcanych śrubowo. Nie zezwala się na łączenie przewodów przez okręcanie Montaż tablic mieszkaniowych, łączników i gniazd; Montaż tablic mieszkaniowych przystosowanych do zabezpieczeń typu S należy wykonać na tynku za pomocą kołków rozporowych w miejscach po zdemontowanych zabezpieczeniach. Zabrania się montażu tablic nad drzwiami wejściowymi do lokali. Montaż zabezpieczeń nadmiarowych i różnicowo-prądowych w tablicach mieszkaniowych należy wykonać w sposób pewny pod względem elektrycznym i mechanicznym za pomocą mostków zaprasowanymi tulejkami lub szynami połączeniowymi. Przewody w tablicach należy odpowiednio ułożyć i oznaczyć. Obwody z zabezpieczeniami w tablicach należy opisać i oznaczyć. Montaż wyłączników i gniazd p/t z bolcem ochronnym należy wykonać miejscach po zdemontowanym osprzęcie lub nowe wyłączniki i gniazda montować w miejscach ustalonych z lokatorem i inspektorem nadzoru. Łączenie przewodów w puszkach głębokich i podłączanie gniazd należy wykonać za pomocą złączek skręcanych. Zabrania się połączenia przewodów bezpośrednio w gniazdach wtykowych Wewnętrzne linie zasilające; W przypadku wykonania nowego połączenie w.l.z. między tablicą mieszkaniową a licznikiem należy wykonać przewodem miedzianym o przekroju co najmniej 4mm. Rozplombowanie oraz ponowne zaplombowanie układu pomiarowego i zabezpieczeń przedlicznikowych należy zgłosić do Operatora z którym najemca ma podpisaną umowę na sprzedaż energii elektrycznej Prace wykończeniowe; Uzupełnienie tynków i zaprawianie bruzd z przewodami elektrycznymi należy wykonać zaprawą cementowo - wapienną lub zaprawą gipsową z przygotowaniem powierzchni ścian i sufitów do malowania, Wywóz materiałów z demontażu i gruzu na bieżąco, 6. Kontrola jakości 6.1. Ogólne zasady kontroli jakości robót Zasady ogólne kontroli jakości robót podano w ST 1.0. "Wymagania ogólne" pkt Kontrola jakości robót polega na : Sprawdzeniu wykonanych robót zgodnie z normami i przepisami, 6... Dokładność wykonania robót tynkarskich i szpachlowych Sprawdzeniu właściwych połączeń przewodów Sprawdzeniu zastosowanych wielkości zabezpieczeń Sprawdzenie.prawidłowości montażu osprzętu elektrycznego i grzejników elektrycznych.

4 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST 1.0. Wymagania ogólne. Maj Wymagania dotyczące przedmiaru i obmiaru; Nie przewiduje się robót dodatkowych wymagających dodatkowych obmiarów. Wykonanie zadania realizowane jest na podstawie umowy ryczałtowej opracowanej na podstawie przedmiaru robót wyszczególnionych w załącznikach Jednostka obmiarowa Jednostką obmiarową - ilość wypustów i osprzętu elektrycznego 1 wyp. - instalacje elektryczne, - 1 mb. - armatura i urządzenia elektryczne - 1 szt. - tynków- zaprawiania bruzd, szpachlowanej powierzchni 1m 8. Odbiór robót 8.1. Roboty podlegają następującym etapom odbioru: a) odbiorowi częściowemu, b) odbiorowi końcowemu, Odbiór częściowy; Odbiór częściowy polega na ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Odbioru częściowego dokonuje się wg zasad jak przy odbiorze końcowym i kończy się protokolarnym przejęciem wymienionej instalacji elektrycznej do użytkowania. Odbioru częściowego robót dokona komisja wyznaczona przez Zamawiającego, w obecności Wykonawcy po pisemnym zgłoszeniu przez Wykonawcę zakończeniu robót w danym lokalu. Wszystkie roboty poprawkowe lub uzupełniające zarządzone przez Komisję będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy Komisja. Do odbioru częściowego Wykonawca jest zobowiązany przygotować następujące dokumenty: protokół pomiarów rezystancji izolacji przewodów i linii zasilających, protokół pomiarów impedancji pętli zwarcia, protokół badania wyłączników różnicowo-prądowych kserokopie Świadectw kwalifikacyjnych z uprawnieniami pomiarowymi grupy E i D karty gwarancyjne zamontowanych urządzeń, rysunki i schematy wykonanej instalacji. deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów Odbiór końcowy. Odbiór końcowy polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze częściowymi. Odbiór nastąpi po wykonaniu wszystkich czynności określonych w ST pkt Odbiór końcowy kończy się przejęciem wszystkich instalacji elektrycznych wykonanych we wszystkich lokalach mieszkalnych. 9. Podstawa płatności Podstawę płatności stanowić będzie komplet wszystkich protokółów wykonanych robót załączonych do faktury.

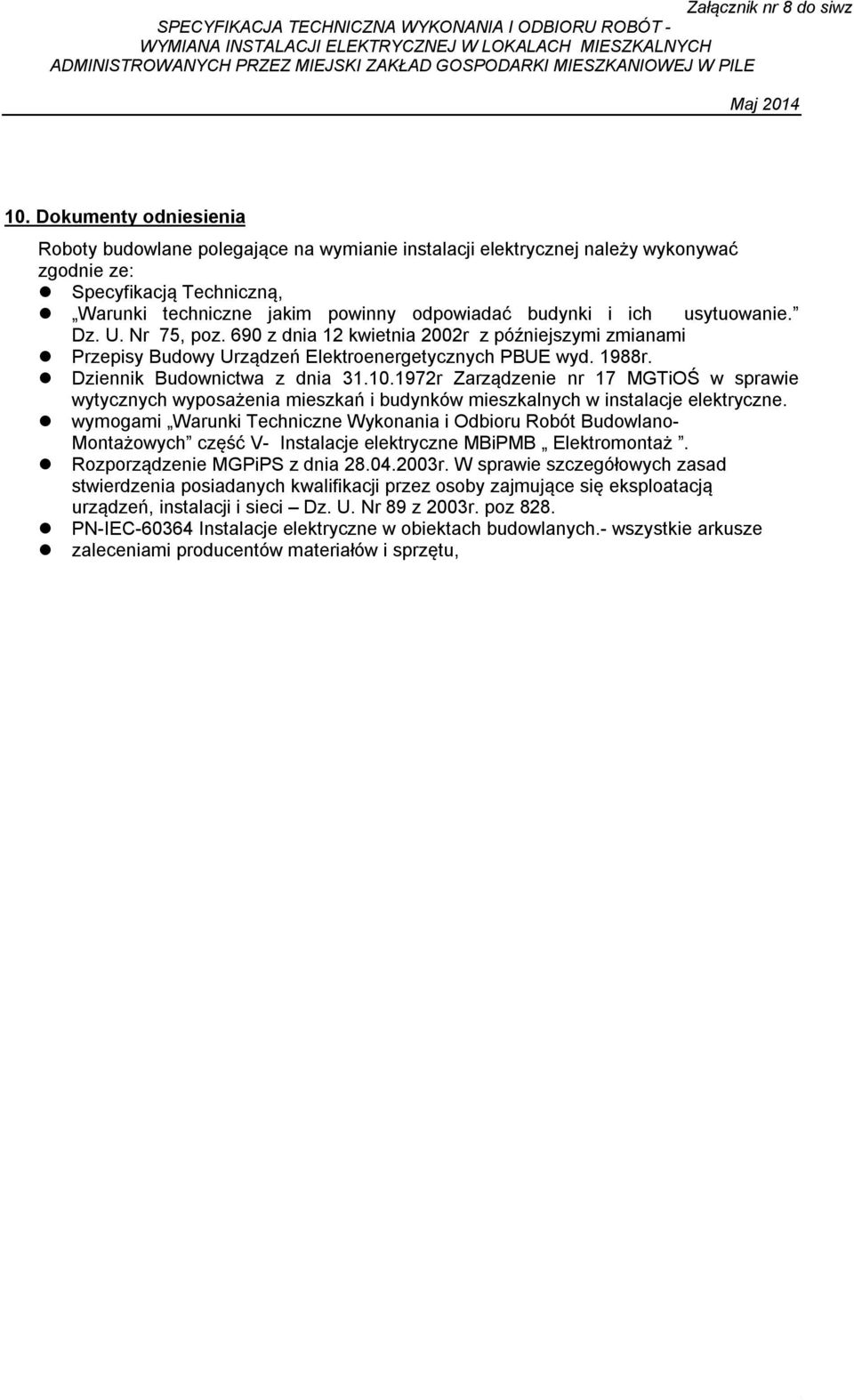

5 Maj Dokumenty odniesienia Roboty budowlane polegające na wymianie instalacji elektrycznej należy wykonywać zgodnie ze: Specyfikacją Techniczną, Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie. Dz. U. Nr 75, poz. 690 z dnia 1 kwietnia 00r z późniejszymi zmianami Przepisy Budowy Urządzeń Elektroenergetycznych PBUE wyd. 1988r. Dziennik Budownictwa z dnia r Zarządzenie nr 17 MGTiOŚ w sprawie wytycznych wyposażenia mieszkań i budynków mieszkalnych w instalacje elektryczne. wymogami Warunki Techniczne Wykonania i Odbioru Robót Budowlano- Montażowych część V- Instalacje elektryczne MBiPMB Elektromontaż. Rozporządzenie MGPiPS z dnia r. W sprawie szczegółowych zasad stwierdzenia posiadanych kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci Dz. U. Nr 89 z 003r. poz 88. PN-IEC Instalacje elektryczne w obiektach budowlanych.- wszystkie arkusze zaleceniami producentów materiałów i sprzętu,
