3 Przegląd gotowych produktów/zestawów...3 Nederman sposób na dobre środowisko pracy Firma Nederman, założona w roku 1944, jest wiodącym dostawcą produktów i systemów do odciągania pyłów, dymu i spalin. Nasze rozwiązania obejmują pełny zakres technologii podciśnieniowych od urządzeń wysokiego podciśnienia przez średnie, aż po urządzenia o niewielkim podciśnieniu. Dzięki szerokiej gamie naszych układów zasilania w wodę, powietrze, olej i inne media miejsca pracy na całym świecie są czyste, bezpieczne i wydajne. Inwestycja w produkty i systemy Nederman z pewnością przyniesie ogromne korzyści. Czysto, bezpiecznie i cicho Miejsca pracy wolne od kurzu, niebezpiecznych drobin, oparów i spalin oznaczają lepsze warunki pracy, mniej problemów ze zdrowiem, wzrost produktywności oraz zwiększenie bezpieczeństwa. Jednocześnie można zminimalizować emisję substancji szkodliwych do środowiska naturalnego. Bardziej wydajna i racjonalna produkcja Dzięki systemom prowadzenia węży i przewodów możliwe jest wyeliminowanie ryzyka wypadków na skutek potknięcia. Nasze układy doprowadzania powietrza, wody, zasilania, oleju i innych mediów zapewniają praktyczne i łatwodostępne rozwiązania dla każdego warsztatu. Zwijacze węży i przewodów Zwijacze węży Zwijacze przewodów...14 Zwijacze węży akcesoria...15 Specyfikacje węży...16 Zwijacze przewodów akcesoria...17 Balansery...17 Ramiona odciągowe Prowadnice...18 Ramiona odciągowe - środowisko bez zagrożenia wybuchem Wysięgnik do ramienia/szyna Ramiona odciągowe, samochód Ramiona odciągowe - środowisko zagrożone wybuchem Akcesoria...31 Filtry i systemy filtrów Urządzenie typu FE...33 Filtry modułowe Systemy filtrów przejezdnych Systemy filtrów stacjonarnych...40 Systemy filtrów do mgły olejowej Wentylatory Wentylatory z serii N...44 Wentylatory mobilne...45 Urządzenia sterownicze Akcesoria...49 Zapewniona jakość wyrobów gotowych Brud i kurz mogą mieć bezpośredni wpływ na jakość produkcji, ale mogą też niekorzystnie wpływać na reputację firmy. Zachowanie czystości w zakładzie produkcyjnym zmniejsza ryzyko uszkodzenia podzespołów i wadliwego działania sprzętu oraz ryzyko obniżenia się jakości już gotowych produktów. Systemy odciągowe do montażu na stole warsztatowym Prowadnica do ramion i zestawów odciągowych do montażu na stole warsztatowym Ramiona odciągowe do montażu na stole warsztatowym Zestawy odciągowe do montażu na stole warsztatowym Filtry do montażu na stole warsztatowym Akcesoria Mniejsze zużycie narzędzi i sprzętu Zużycie narzędzi, silników, łożysk i innych istotnych części może doprowadzić do usterek i nagłych przestojów. Wychwytywanie szkodliwych cząsteczek u źródła pozwala zapobiec ich potencjalnie szkodliwemu wpływowi i zminimalizować ryzyko zakłóceń w pracy. Urządzenia wysokiego podciśnienia Nederman Norclean Line...62 Mobilne urządzenia wysokiego podciśnienia Śrutownica z odciągiem SB...67 Separator wstępny...67 Stacjonarne systemy wysokiego podciśnienia - L Pak...68 Zestawy do odciągania pyłów...69 Akcesoria itp Wyciągi spalin samochodowych Wyciąg spalin pojazdów niebędących w ruchu...75 Pojedynczy/podwójny wyciąg spalin samochodowych...76 Bębnowy wyciąg spalin Szyna wyciągowa...80 Balanser i zestawy do pomiaru emisji spalin...81 Trackarm...82 Ssawki do spalin Węże do wyciągu spalin Na naszej stronie internetowej można znaleźć informacje na temat produktów, instrukcje instalacji, podręczniki konserwacji, odpowiedzi na często zadawane pytania (FAQ) oraz wiele wskazówek i porad. Osłony miejsca pracy Zastrzegamy sobie prawo do wprowadzania zmian dotyczących wydajności, wymiarów i materiału, wynikających z postępu technologicznego. Przedstawione rysunki mają charakter wyłącznie poglądowy.

4 Jakość Dysponując ponad 60-letnim doświadczeniem, staliśmy się wiodącą firmą w branży znaną z doskonałej jakości, potwierdzonej certyfikatami ISO 9001 i ISO Dzięki nowoczesnym zakładom produkcyjnym i efektywnie działającym centrom dystrybucji jesteśmy w stanie spełnić najwyższe wymagania w zakresie dostaw. Nieprzerwany łańcuch Firma Nederman nadzoruje cały łańcuch produkcyjny, w skład którego wchodzą: opracowywanie nowych produktów, projektowanie, produkcja i testowanie. Ponadto oferta obejmuje instalację, obsługę serwisową/naprawy w wypadku awarii, konserwację na podstawie harmonogramu oraz inne usługi. Dzięki temu nasz klient zawsze ma pewność, że otrzyma bezpieczne i niezawodne produkty. Z kolei informacje uzyskiwane od naszych klientów pozwalają nam opracować jeszcze bardziej efektywne rozwiązania. Najnowocześniejsze rozwiązania Szeroka gama produktów powstała dzięki intensywnym pracom rozwojowym i zastosowaniu najnowocześniejszych rozwiązań konstrukcyjnych, zapewniających łatwość w obsłudze i trwałość. Koncepcja budowy modułowej pozwala nam oferować wszechstronne produkty w atrakcyjnych cenach. Jesteśmy tam gdzie Ty Nasze produkty rozprowadzane są na całym świecie za pośrednictwem sieci spółek zależnych i przedstawicieli obejmującej ponad 50 krajów. Dzięki temu dysponujemy znajomością wielu różnych przepisów krajowych i międzynarodowych oraz dyrektyw regulujących zasady zapewnienia bezpieczeństwa w pracy, a także kwestie związane ze zdrowiem i ochroną środowiska. Więcej informacji z chęcią udzieli Państwu nasz lokalny przedstawiciel. Praktyczne porady W ramach konsultacji i wsparcia oferujemy pełną obsługę programów CAD. Dzięki programowi do projektowania NED- Quote możemy tworzyć rozwiązania spełniające specjalne wymagania naszych klientów, a także opracowywać scenariusze dla środowiska pracy i kalkulacje kosztów. Usługi serwisowe Sieć wykwalifikowanych inżynierów na całym świecie zapewnia wsparcie bezpośrednio u klienta. Programy serwisowe, w tym konserwacja zapobiegawcza, mogą zostać dopasowane do konkretnej konfiguracji urządzeń firmy Nederman. Produkty do zastosowania w środowisku wybuchowym Firma Nederman ma kompleksowe podejście do sytuacji zagrażających wybuchem i może zaoferować zaawansowane rozwiązania, opracowane na podstawie ogromnej wiedzy i wysoce niezawodnych produktach spełniających wymogi europejskiej dyrektywy ATEX*. Pracownicy z działu sprzedaży są dobrze zaznajomieni z krajowymi i międzynarodowymi wymogami dotyczącymi eksploatacji urządzeń odciągowych w środowisku wybuchowym, dzięki czemu mogą polecić właściwe urządzenia najlepiej nadające się do danego zastosowania. *) ATEX oznacza atmosferę wybuchową, z ang. ATmosphere EXplosive. Dyrektywa 94/9/WE, znana również jako ATEX 95 lub dyrektywa ATEX dotycząca urządzeń obejmuje urządzenia, podzespoły i elementy sterowania, które działają w atmosferze zagrożonej wybuchem. Dyrektywa nakłada na pracodawcę obowiązek podjęcia wszelkich możliwych działań mających na celu uniknięcie wybuchu i zapewnienie ochrony. Dyrektywa 99/92/WE, znana również jako ATEX 137 lub dyrektywa ATEX dotycząca miejsca pracy stanowi, że obowiązkiem pracodawcy jest identyfikacja częstotliwości powstawania i lokalizacji potencjalnych atmosfer zagrożonych wybuchem. Obszary takie muszą zostać zamknięte w strefach stosownie do właściwych wymogów technicznych. Pracodawca jest zobowiązany zapewnić sprzęt właściwej kategorii dla danej strefy. 2

5 Gotowe urządzenia/zestawy Oto wygodny i opłacalny sposób na utrzymywanie w miejscu pracy czystości, zachowanie bezpieczeństwa i zapewnienie wydajności. Gotowe zestawy zawierają wszystko, czego potrzeba. Dane techniczne i numery produktów: patrz osobne strony dot. produktu. Produkt Strona Strona Produkt Zwijacze Do węży i przewodów 4-14 Wentylatory mobilne Do prac serwisowych i naprawczych 45 Ramiona odciągowe Z wentylatorem odciągu, wspornikiem do montażu na ścianie i rozrusznikiem wentylatora Zestawy odciągowe do montażu na stole warsztatowym Do mniejszych miejsc pracy 51 Ramię odciągowe Do naprawy przednich szyb samochodowych. Z wentylatorem, wspornikiem do montażu na ścianie, rozrusznikiem i wyciągiem do pracy z szybami samochodowymi 27 Filtry i wentylatory Do montażu na stole warsztatowym Urządzenie typu FE Mobilne urządzenia odciągowe 33 Mobilne urządzenia wysokiego podciśnienia Zasilane powietrzem i elektrycznie, przeznaczone do sprzątania przemysłowego i transportu Filtry modułowe MFS Z filtrem cząstek, ramieniem odciągowym, wentylatorem, rozrusznikiem 35 Śrutownica z odciągiem Do usuwania korozji, starej farby itp. z każdego rodzaju powierzchni 67 FilterCart Przejezdne i kompaktowe urządzenia odciągowe z wbudowanym ramieniem, filtrem i wentylatorem Mobilny separator wstępny Oddziela trące lub duże cząstki, wodę i płyny obróbkowe 67 FilterBox Kompaktowy filtr z wentylatorem i ramieniem. Urządzenie przejezdne, do montażu na ścianie lub na podłodze 38 Urządzenie stacjonarne L-PAK W zestawie znajdują się łączniki, złącza przewodów sztywnych, filtr sprężonego powietrza, skrzynka połączeniowa itp. 68 FilterMax C25 Filtr stacjonarny z wentylatorem i panelem sterującym 40 Pojedynczy odciąg spalin samochodowych Do wszystkich typów pojazdów niebędących w ruchu. Wentylator w zestawie Filtry do mgły olejowej NOM Do przechwytywania mgły olejowej i chłodziwa 42 Większość produktów dostępna jest w centrum dystrybucyjnym firmy Nederman i gotowa do natychmiastowej dostawy. W zakresie dostawy produktów przystosowanych do wymagań klienta oraz produktów niestandardowych należy skontaktować się z nami w celu uzyskania odpowiednich informacji. 3

6 Zwijacz węża z serii 882 firmy Nederman Doskonały dla zawodowych rzemieślników, do zastosowań w przemyśle i warsztatach typu zrób to sam. Odpowiedni również do pracy z narzędziami pneumatycznymi, zszywaczami i pistoletami pneumatycznymi. Ciężar z wężem: 3,5 5,0 kg. Materiał nadający się do recyklingu: 100 % Dostarczany wraz ze wspornikiem obrotowym. Długie gniazdo wylotowe zapewnia optymalny kąt wyciągania węża. Napęd sprężynowy znajduje się w łatwej do wymiany kasecie. Maks. ciśnienie robocze, MPa (psi) Średnica wewn. węża Ø, mm (cale) Długość węża, m Materiał, z którego wykonane są węże UWAGA. Ten zwijacz węża dostarczany jest bez węża podłączeniowego. Należy użyć węża o średnicy wewnętrznej 10 mm (3/8 ). Typ węża (patrz koniec rozdziału) Powietrze 1.0 (145) 6 (1/4) 12 PVC / poliuretan A Powietrze 1.0 (145) 8 (5/16) 8 PVC / poliuretan A Powietrze 1.0 (145) 10 (3/8) 6 PVC / poliuretan A Zwijacz węża z serii 883 firmy Nederman W pełni zabudowany i wytrzymały zwijacz węża średniej wielkości. Doskonały do zastosowania w warsztatach samochodowych. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Zwijacz z wężem Zastosowanie Zastosowanie Powietrze / woda Powietrze / woda Woda pod wysokim ciśnieniem Maks. ciśnienie robocze, MPa (psi) * Wąż podłączeniowy = dł. 1 m Zwijacz bez węża. Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Naciąg sprężyny można łatwo regulować od zewnątrz. Łatwa i szybka obsługa Łatwa wymiana węża bez konieczności rozmontowania zwijacza. Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) 1.5 (220) 10 (3/8) (1/2) Guma B (220) 12.5 (1/2) (1/2) Guma B (3625) 10 (3/8) (3/8) Guma G Olej 7.5 (1090) 12.5 (1/2) (1/2) Guma I Smar 35 (5075) 6 (1/4) 15 6 (1/4) Guma J Zastosowanie Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 10 (3/8) (1/2) B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) B Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) G Olej 7.5 (1090) 12.5 (1/2) (1/2) I Smar 35 (5075) 6 (1/4) 15 6 (1/4) J Akcesoria: informacje można znaleźć na końcu rozdziału

7 Zwijacz węża z serii 888/889 firmy Nederman Niezawodny zwijacz węża średniej wielkości do bezpiecznej i bezobsługowej eksploatacji. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Położenie gniazda wylotowego można regulować do 120, tak aby uzyskać optymalny kąt do wyciągania. Naprężenie sprężyny łatwe do regulacji Zapadkę roboczą można łatwo odłączyć Zwijacz z wężem Zastosowanie * Wąż podłączeniowy = dł. 1 m Maks. ciśnienie robocze, MPa (psi) Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 10 (3/8) (1/2) Guma B Powietrze / woda 1.5 (220) 10 (3/8) (1/2) Guma B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) Guma B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) Guma B Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Woda pod wysokim ciśnieniem 1.5 (220) 12.5 (1/2) (1/2) Guma E (220) 12.5 (1/2) (1/2) Guma E (3625) 10 (3/8) (3/8) Guma G (3625) 10 (3/8) (3/8) Guma G Olej 7.5 (1090) 12.5 (1/2) (1/2) Guma I Olej 7.5 (1090) 12.5 (1/2) (1/2) Guma I Smar 35 (5075) 6 (1/4) 15 6 (1/4) Guma J Zwijacz bez węża Zastosowanie Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 10 (3/8) (1/2) B Powietrze / woda 1.5 (220) 10 (3/8) (1/2) B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) B Woda pod wysokim ciśnieniem Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) G (3625) 10 (3/8) (3/8) G Olej 7.5 (1090) 12.5 (1/2) (1/2) I Olej 7.5 (1090) 12.5 (1/2) (1/2) I Smar 35 (5075) 6 (1/4) 15 6 (1/4) J Akcesoria: informacje można znaleźć na końcu rozdziału 5

8 Zwijacz węża z serii 893 firmy Nederman Średniej wielkość zwijacz węża o konstrukcji otwartej. Wszechstronny i łatwy do zamontowania w zakładach przemysłowych i warsztatach. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Otwarta konstrukcja ułatwia czyszczenie i obsługę. Unikatowa podstawa zapewnia wiele możliwości montażu. Zwijacz z wężem Zastosowanie * Wąż podłączeniowy = dł. 1 m Zwijacz bez węża Maks. ciśnienie robocze, MPa (psi) Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 10 (3/8) (1/2) Guma B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) Guma B Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem 1.5 (220) 12.5 (1/2) (1/2) Guma E (3625) 10 (3/8) (3/8) Guma G Olej 7.5 (1090) 12.5 (1/2) (1/2) Guma I Smar 35 (5075) 6 (1/4) 15 6 (1/4) Guma J Zastosowanie Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Do węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 10 (3/8) (1/2) B Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) B Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) G Olej 7.5 (1090) 12.5 (1/2) (1/2) I Smar 35 (5075) 6 (1/4) 15 6 (1/4) J Akcesoria: informacje można znaleźć na końcu rozdziału 6

9 Zwijacz węża z serii 884 firmy Nederman Zwijacz długich i ciężkich węży do pracy przy dużym obciążeniu. Wykonany z odlewanego aluminium z powłoką epoksydową. W bębnie i połączeniu obrotowym zastosowano łożyska kulowe. W pełni osłonięte mechanizmy wewnętrzne. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Solidny, trwały, o wysokiej odporności na korozję. Płynna praca węża. Regulowane ramię z wylotem minimalizuje tarcie. Zwijacz z wężem Zastosowanie * Wąż podłączeniowy = dł. 1 m Zwijacz bez węża Maks. ciśnienie robocze, MPa (psi) Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) Guma D Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) Guma D Powietrze / woda 1.5 (220) 19 (3/4) (3/4) Guma D Powietrze / woda 1.5 (220) 25 (1) (1) Guma D Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem 1.5 (220) 12.5 (1/2) (1/2) Guma E (220) 19 (3/4) (3/4) Guma E (220) 25 (1) (1) Guma E (3625) 10 (3/8) (3/8) Guma G Olej 7.5 (1090) 12.5 (1/2) (1/2) Guma I Olej 7.5 (1090) 12.5 (1/2) (1/2) Guma I Olej 5.0 (725) 19 (3/4) (3/4) Guma I Olej 5.0 (725) 25 (1) (1) Guma I Smar 35 (5075) 6 (1/4) 25 6 (1/4) Guma J Zastosowanie Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Do węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) D Powietrze / woda 1.5 (220) 12.5 (1/2) (1/2) D Powietrze / woda 1.5 (220) 19 (3/4) (3/4) D Powietrze / woda 1.5 (220) 25 (1) (1) D Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem 1.5 (220) 19 (3/4) (3/4) E (220) 25 (1) (1) E (3625) 10 (3/8) (3/8) G Olej 7.5 (1090) 12.5 (1/2) (1/2) I Olej 7.5 (1090) 12.5 (1/2) (1/2) I Olej 5.0 (725) 19 (3/4) (3/4) I Olej 5.0 (725) 25 (1) (1) I Diesel 5.0 (725) 19 (3/4) (3/4) I Akcesoria: informacje można znaleźć na końcu rozdziału 7

10 Zwijacz węża z serii 876 firmy Nederman Uniwersalny zwijacz do dwóch węży, przeznaczony do doprowadzania powietrza/acetylenu lub tlenu/lpg. Urządzenie przeznaczone jest do użycia w miejscach o wysokim poziomie bezpieczeństwa. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Jednowarstwowe przechowywanie i podawanie węża. Otwarta konstrukcja zapewnia bezpieczną i łatwą obsługę. Wszystkie elementy wykonane ze stali. Zwijacz z wężem Zastosowanie * Węże podłączeniowe = dł. 1 m Maks. ciśnienie robocze, MPa (psi) Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Typ węża (patrz koniec rozdziału) Tlen i acetylen 2.0 (290) 2 x 6,3 (1/4) 20 2 x 6,3 (1/4) K Tlen i acetylen 2.0 (290) 1 x 6,3 (1/4) + 1 x 10 (3/8) 15 1 x 6,3 (1/4) + 1 x 10 (3/8) K Tlen i acetylen 2.0 (290) 2 x 10 (3/8) 15 2 x 10 (3/8) K Tlen i LPG 2.0 (290) 2 x 10 (3/8) 15 2 x 10 (3/8) K Zwijacz bez węża Zastosowanie Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) Tlen i acetylen 2.0 (290) 2 x 6,3 (1/4) 20 2 x 6,3 (1/4) K Tlen i acetylen 2.0 (290) 1 x 6,3 (1/4) + 1 x 10 (3/8) 15 1 x 6,3 (1/4) + 1 x 10 (3/8) K Tlen i acetylen 2.0 (290) 2 x 10 (3/8) 15 2 x 10 (3/8) K Tlen i LPG 2.0 (290) 2 x 10 (3/8) 15 2 x 10 (3/8) K Akcesoria: informacje można znaleźć na końcu rozdziału 8

11 Zwijacz węża z serii 888/889 nieulegający korozji firmy Nederman Zwijacze węży nieulegające korozji wyposażone są w stojak ze stali nierdzewnej, mosiężnej piasty i połączenia obrotowego oraz bębna z materiału kompozytowego. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Zwijacz z wężem Odpowiedni do zmywania strumieniem wody w budynkach i na zewnątrz. Wszystkie podzespoły wykonane są z materiałów o dużej odporności na korozję. Regulowany wylot minimalizuje tarcie. Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Zwijacz bez węża Maks. ciśnienie robocze, MPa (psi) Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) Guma E (220) 12.5 (1/2) (1/2) Guma E Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) Guma G Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) Guma G Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Do węża podłączeniowego o śr. wewn. Ø, mm (cale) * Węże podłączeniowe = dł. 1 m Połączenia węża ze zwijaczem (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) E (220) 12.5 (1/2) (1/2) E Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) G Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) G Zwijacz węża z serii 893 nieulegający korozji firmy Nederman Zwijacze węży nieulegające korozji wyposażone są w stojak ze stali nierdzewnej, mosiężnej piasty i połączenia obrotowego oraz bębna z materiału kompozytowego. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Zwijacz z wężem Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Zwijacz bez węża Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Maks. ciśnienie robocze, MPa (psi) Maks. ciśnienie robocze, MPa (psi) Wąż rozdzielczy o śr. wewn. Ø, mm (cale) Dla węża podawczego o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Odpowiedni do zmywania strumieniem wody w budynkach i na zewnątrz. Wszystkie podzespoły wykonane są z materiałów o dużej odporności na korozję. Regulowany wylot minimalizuje tarcie. Dla węża podawczego o długości, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) * Węże podłączeniowe = dł. 1 m Połączenia węża ze zwijaczem (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) Guma E Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) (3/8) Guma G Akcesoria: informacje można znaleźć na końcu rozdziału 1.5 (220) 12.5 (1/2) (1/2) E (3625) 10 (3/8) (3/8) G

12 Zwijacz węża serii 888/889 ze stali nierdzewnej firmy Nederman Zwijacz z wężem Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Woda pod wysokim ciśnieniem Zwijacz bez węża Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Woda pod wysokim ciśnieniem Maks. ciśnienie robocze, MPa (psi) Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Odpowiedni do pracy w trudnych warunkach zarówno wewnątrz budynków, jak i na zewnątrz. Dzięki bardzo wysokiej odporności na korozję zwijacze mogą być poddawane działaniu substancji chemicznych i powietrza o wysokiej wilgotności. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Wszystkie podzespoły zostały wykonane ze stali nierdzewnej. Konstrukcja bez zabudowy ułatwia czyszczenie. Regulowane ramię z wylotem minimalizuje tarcie. Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) Guma E (220) 12.5 (1/2) (1/2) Guma E (3625) 10 (3/8) (3/8) Guma G (3625) 10 (3/8) (3/8) Guma G Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) * Węże połączeniowe = dł. 1 m Połączenia węża ze zwijaczem (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) E (220) 12.5 (1/2) (1/2) E (3625) 10 (3/8) (3/8) G (3625) 10 (3/8) (3/8) G Zwijacz węża serii 893 ze stali nierdzewnej firmy Nederman Odpowiedni do pracy w trudnych warunkach zarówno wewnątrz budynków, jak i na zewnątrz. Dzięki bardzo wysokiej odporności na korozję zwijacze mogą być poddawane działaniu substancji chemicznych i powietrza o wysokiej wilgotności. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Wszystkie podzespoły zostały wykonane ze stali nierdzewnej. Konstrukcja bez zabudowy ułatwia czyszczenie. Regulowane ramię z wylotem minimalizuje tarcie. Zwijacz z wężem Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Zwijacz bez węża Zastosowanie Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Maks. ciśnienie robocze, MPa (psi) Akcesoria: informacje można znaleźć na końcu rozdziału Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) Guma E (3625) 10 (3/8) (3/8) Guma G Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) * Węże podłączeniowe = dł. 1 m Połączenia węża ze zwijaczem (patrz koniec rozdziału) 1.5 (220) 12.5 (1/2) (1/2) E (3625) 10 (3/8) (3/8) G

13 Zwijacz węża serii 886 ze stali nierdzewnej firmy Nederman Zwijacz bez węża Wąż podawczy z galwanizowanymi elementami połączeniowymi Wąż podłączeniowy z galwanizowanymi elementami połączeniowymi Ten zwijacz węża wykonany jest w całości ze stali nierdzewnej; został zaprojektowany specjalnie do wykorzystania w przemyśle przetwórstwa spożywczego. Dzięki zaokrąglonym krawędziom i elementom, takim jak łatwy do demontażu wylot węża, montowane na zewnątrz połączenie obrotowe i minimalna liczba połączeń materiałowych, czyszczenie urządzenia jest bardzo łatwe. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Zastosowanie Maks. ciśnienie robocze, MPa (psi) Dla węża o śr. wewn. Ø, mm (cale) Dla węża o długości, m Woda 1.5 (220) 19 (3/4) Woda 1.5 (220) 25 (1) Woda 10 (1450) 12.5 (1/2) Woda pod wysokim ciśnieniem 25 (3625) 10 (3/8) Zastosowanie Maks. ciśnienie robocze, MPa (psi) Typ węża (patrz koniec rozdziału) Średnica wewn. Ø, mm (cale) Długość węża, m Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem Unikatowa konstrukcja ułatwia czyszczenie. Możliwe użycie z wężem o długości do 25 m. Spełnia międzynarodowe wymogi dotyczące higieny. 1.5 (220) E 12.5 (1/2) (220) E 19 (3/4) (220) E 25 (1) (3625) G 10 (3/8) Zastosowanie Maks. ciśnienie robocze, MPa (psi) Typ węża (patrz koniec rozdziału) Średnica wewn. Ø, mm (cale) Długość węża, m Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem 1.5 (220) E 12.5 (1/2) (220) E 19 (3/4) (220) E 25 (1) (3625) G 10 (3/8) Wąż podawczy z elementami połączeniowymi ze stali nierdzewnej Zastosowanie Maks. ciśnienie robocze, MPa (psi) Typ węża (patrz koniec rozdziału) Średnica wewn. Ø, mm (cale) Długość węża, m Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem 1.5 (220) F 12.5 (1/2) (220) F 19 (3/4) (220) F 25 (1) (3625) H 10 (3/8) Wąż podłączeniowy z elementami połączeniowymi ze stali nierdzewnej Zastosowanie Maks. ciśnienie robocze, MPa (psi) Typ węża (patrz koniec rozdziału) Średnica wewn. Ø, mm (cale) Długość węża, m Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda wąż do zastosowań z artykułami spożywczymi Woda pod wysokim ciśnieniem 1.5 (220) F 12.5 (1/2) (220) F 19 (3/4) (220) F 25 (1) (3625) H 10 (3/8) Akcesoria: informacje można znaleźć na końcu rozdziału 11

14 Zwijacz węża serii 889 do użytku w środowisku wybuchowym firmy Nederman Urządzenia serii 889 Ex to zwijacze węży średniej wielkości do zastosowań przemysłowych. Wszystkie główne podzespoły wykonane są ze stali nierdzewnej i przewodzącego materiału kompozytowego. Urządzenia zatwierdzone do użytku w strefach Ex 1, 2, 21 i 22, zgodnie z wymogami normy ATEX 94/9/WE, grupa urządzeń II, kategoria 2G D. Ciężar z wężem: 18 kg. Materiał nadający się do recyklingu: 100 % Zwijacz z wężem Zastosowanie Powietrze / woda Maks. ciśnienie robocze, MPa (psi) * Wąż podłączeniowy = dł. 1 m Zwijacz bez węża Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Typ węża (patrz koniec rozdziału) 2.0 (295) 12.5 (1/2) (1/2) Guma M Zastosowanie Powietrze / woda Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) 2.0 (295) 12.5 (1/2) (1/2) M Zwijacz węża serii 886 do użytku w środowisku wybuchowym firmy Nederman Urządzenie z serii 886 Ex to zwijacz do długich węży stosowany w przemyśle przy dużym obciążeniu. Został zaprojektowany z myślą o środowiskach, w których wymagany jest wysoki poziom higieny i wysoka odporność na korozję. Wszystkie podzespoły wykonane są ze stali nierdzewnej i przewodzącego materiału kompozytowego. Urządzenia zatwierdzone do użytku w strefach 1, 2, 21 i 22, zgodnie z wymogami normy ATEX 94/9/WE, grupa urządzeń II, kategoria 2G D. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Zwijacz z wężem Zastosowanie Powietrze / woda Powietrze / woda Maks. ciśnienie robocze, MPa (psi) * Wąż podłączeniowy = dł. 1 m Zwijacz bez węża Wąż podawczy o śr. wewn. Ø, mm (cale) Długość węża podawczego, m Średnica wewn. węża podłączeniowego * Ø, mm (cale) Materiał, z którego wykonane są węże Połączenia węża ze zwijaczem (patrz koniec rozdziału) 2.0 (295) 12.5 (1/2) (1/2) Guma M (295) 19 (3/4) (3/4) Guma M Zastosowanie Powietrze / woda Powietrze / woda Maks. ciśnienie robocze, MPa (psi) Dla węża podawczego o śr. wewn. Ø, mm (cale) Dla węża podawczego o długości, m Dla węża podłączeniowego o śr. wewn. Ø, mm (cale) Połączenia węża ze zwijaczem (patrz koniec rozdziału) 2.0 (295) 12.5 (1/2) (1/2) M (295) 19 (3/4) (3/4) M Akcesoria: informacje można znaleźć na końcu rozdziału 12

15 Zwijacz węża z serii 881 do odkurzania firmy Nederman Zwijacz węża do odkurzania służy do pracy z długimi i ciężkimi wężami podciśnieniowymi i zapewnia bezpieczne i schludne przechowywanie nieużywanych węży. Utrzymuje węże z dala od wózków widłowych i mobilnych urządzeń warsztatowych. Dzięki osobnym wspornikom do zawieszania montaż zwijacza jest łatwy i bezpieczny. Ciężar z wężem: kg. Materiał nadający się do recyklingu: 100 % Antystatyczny zwijacz i wąż podciśnieniowy. W zestawie przepustnica automatyczna. Wbudowany mikroczujnik. Zwijacz z wężem Maks. ciśnienie ssania, kpa (psi) Średnica wewn. węża Ø, mm (cale) Długość węża, m Typ węża (patrz koniec rozdziału) 45 (7) 38 (1 1/2) 10 L (7) 50 (2) 10 L * Wąż podłączeniowy = dł. 1 m Zwijacz bez węża Maks. ciśnienie ssania, kpa (psi) Do węży o Ø wewn., mm (cal) Do węży o długości, m Połączenia węża ze zwijaczem (patrz koniec rozdziału) 45 (7) 38 (1 1/2) / 50 (2) 10 L Akcesoria: informacje można znaleźć na końcu rozdziału 13

16 Zwijacz przewodu elektrycznego z serii 782 firmy Nederman Bezpieczny i funkcjonalny zwijacz przewodu 1-fazowego do pracy przy niskim i bardzo niskim napięciu. Dostarczany wraz ze wspornikiem obrotowym. Dostępny również w wersji do kabli sygnałowych i stałonapięciowych. Ciężar z przewodem el.: 3,5 5,0 kg. Materiał nadający się do recyklingu: 100 % Stopień ochrony: IP 44 Testowany i zatwierdzony na podstawie normy IEC Łatwa wymiana przewodu elektrycznego. Przewód zasilający w osłonie gumowej Napięcie, V Prąd w amperach, A Maks. moc, W Żyły, liczba x powierzchnia, mm² Długość przewodu przesyłowego, m Typ przewodu przesyłowego Przewód podłączeniowy Elementy zestawu x H05RN-F x H07RN-F Przewód uziemiający Do odprowadzania ładunków elektrostatycznych 3 x A05RN-F Zacisk uziemiający, przewód podłączeniowy x H07RN-F Zabezpieczenie termiczne, żyła uziemiająca x H07RN-F, Eurozłącze 1 m, wtyczka z Eurozłączem Zabezpieczenie termiczne, żyła uziemiająca Zwijacz przewodu elektrycznego z serii 793 firmy Nederman Zwijacz przewodu do pracy przy dużym obciążeniu wykorzystywany w przemyśle. Dostępny w wersji 1-fazowej i 3-fazowej, dostarczany z zabezpieczeniem termicznym. Możliwe przechowywanie przewodu o długości do 25 m. Podzespoły wykonane z materiałów kompozytowych i stali galwanizowanej. Ciężar z przewodem el.: kg. Materiał nadający się do recyklingu: 100 % Stopień ochrony: IP 55 Testowany i zatwierdzony na podstawie normy IEC Przewód zasilający w osłonie gumowej Napięcie, V Prąd w amperach, A Maks. moc, W Faza Żyły, liczba x powierzchnia, mm² * Przewód el. połączeniowy = dł. 1 m Długość przewodu przesyłowego, m Typ przewodu przesyłowego x H07RN-F x H07RN-F x H07RN-F x H07RN-F Akcesoria: informacje można znaleźć na końcu rozdziału 14

17 Zwijacze węży akcesoria Opis 1 Obrotowy wspornik do montażu na ścianie dla urządzeń z serii 876, 883, 888, 889 i 893. Odległości otworów i wymiary wykorzystywane podczas montażu na ścianie są takie same, jak w przypadku podstawy zwijacza. 1 Materiał galwanizowany Stal nierdzewna Obrotowy wspornik do montażu na ścianie dla urządzeń z serii 884 i Materiał galwanizowany Stal nierdzewna Połączenie obrotowe ze stali nierdzewnej dla urządzeń z serii 884, gwint BSP. 3 Wąż 1,5 MPa (220 psi), 19 mm (3/4 ) Wąż 10 MPa (1450 psi), 12,5 mm (1/2 ) Wąż 25 MPa (3625 psi), 10 mm (3/8 ) Pistolet do wody, mosiężny chromowany. Niebieski Dostarczany z bezpiecznym uchwytem i izolowaną dźwignią spustową. Przyłącze = 1/2 BSP żeńskie Pistolet do wody ze stali nierdzewnej, klasa 316. Biały. Dostarczany z bezpiecznym uchwytem i izolowaną dźwignią spustową. Przyłącze = 1/2 BSP żeńskie Pistolet do wody o wysokiej temperaturze. Stal nierdzewna, klasa 316. Czerwony. Dostarczany z bezpiecznym uchwytem i izolowaną dźwignią spustową. Przyłącze = 1/2 BSP żeńskie 7 Pistolet do wody, zatwierdzony do pracy w środowisku zagrożonym wybuchem wg normy TÜV, do użycia w strefie 1, 2 i 22. Stal nierdzewna, klasa 316. Czarny. Dostarczany z bezpiecznym uchwytem i izolowaną dźwignią spustową. Przyłącze = 1/2 BSP żeńskie 8 Pistolet zdmuchujący o dużej sile i ergonomicznej konstrukcji. Obudowa i przełącznik z tworzywa POM/acetal. Rurka powietrzna ze stali z powłoką elektrolityczną. Przyłącze = 1/4 BSP żeńskie Obrotowe złącza niskociśnieniowe - 1,5 MPa (220 psi) Opis Typ 1 1/2 BSP męskie końcówka węża 3/8 mosiądz Przyłącze / końcówka węża /2 BSP męski końcówka węża 1/2 mosiądz Przyłącze / końcówka węża /2 BSP męskie końcówka węża 3/4 mosiądz Przyłącze / końcówka węża /2 BSP męskie końcówka węża 3/8 stal nierdzewna Przyłącze / końcówka węża /2 BSP męskie końcówka węża 1/2 stal nierdzewna Przyłącze / końcówka węża /2 BSP męskie końcówka węża 3/4 stal nierdzewna Przyłącze / końcówka węża /2 BSP męskie BSP męskie 3/8 mosiądz Przyłącze / przyłącze /2 BSP męskie BSP męskie 1/2 mosiądz Przyłącze / przyłącze /2 BSP męskie BSP męskie 3/4 mosiądz Przyłącze / przyłącze /2 BSP męskie BSP męskie 3/8 stal nierdzewna Przyłącze / przyłącze /2 BSP męskie BSP męskie 1/2 stal nierdzewna Przyłącze / przyłącze /2 BSP męskie BSP męskie 3/4 stal nierdzewna Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 3/8 mosiądz Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 1/2 mosiądz Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 3/4 mosiądz Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 3/8 stal nierdzewna Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 1/2 stal nierdzewna Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 3/4 stal nierdzewna Przyłącze / przyłącze /2 BSP męskie BSP żeńskie 3/4 stal nierdzewna atest EX Przyłącze / przyłącze Obrotowe złącza wysokociśnieniowe 25 MPa (3625 psi) Opis Typ 3/8 BSP męskie BSP męskie 3/8 stal platerowana Przyłącze / przyłącze /8 BSP męskie BSP męskie 3/8 stal nierdzewna Przyłącze / przyłącze

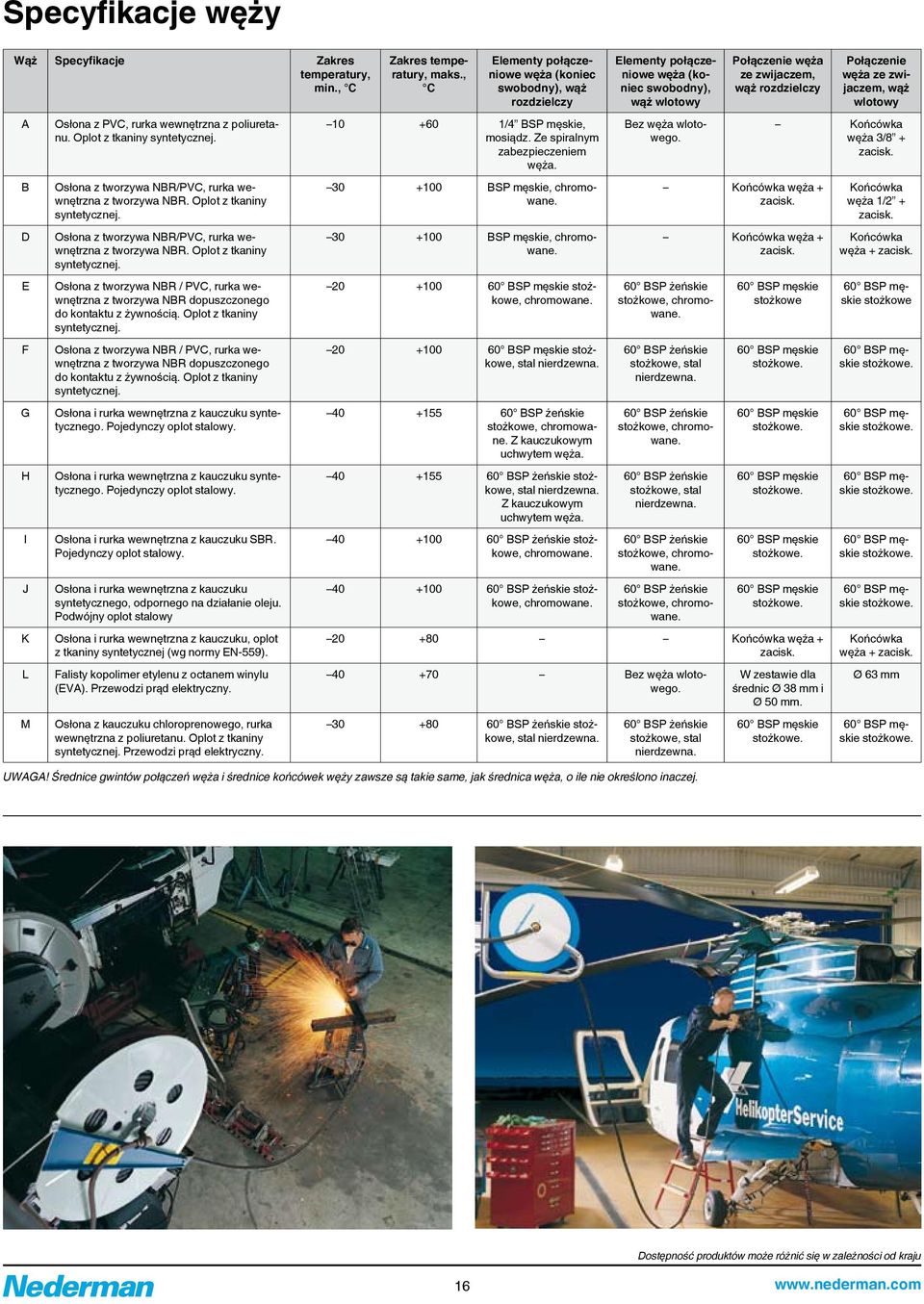

18 Specyfikacje węży Wąż Specyfikacje Zakres temperatury, min., C A B D E F G H I J K L M Osłona z PVC, rurka wewnętrzna z poliuretanu. Oplot z tkaniny syntetycznej. Osłona z tworzywa NBR/PVC, rurka wewnętrzna z tworzywa NBR. Oplot z tkaniny syntetycznej. Osłona z tworzywa NBR/PVC, rurka wewnętrzna z tworzywa NBR. Oplot z tkaniny syntetycznej. Osłona z tworzywa NBR / PVC, rurka wewnętrzna z tworzywa NBR dopuszczonego do kontaktu z żywnością. Oplot z tkaniny syntetycznej. Osłona z tworzywa NBR / PVC, rurka wewnętrzna z tworzywa NBR dopuszczonego do kontaktu z żywnością. Oplot z tkaniny syntetycznej. Osłona i rurka wewnętrzna z kauczuku syntetycznego. Pojedynczy oplot stalowy. Osłona i rurka wewnętrzna z kauczuku syntetycznego. Pojedynczy oplot stalowy. Osłona i rurka wewnętrzna z kauczuku SBR. Pojedynczy oplot stalowy. Osłona i rurka wewnętrzna z kauczuku syntetycznego, odpornego na działanie oleju. Podwójny oplot stalowy Osłona i rurka wewnętrzna z kauczuku, oplot z tkaniny syntetycznej (wg normy EN-559). Falisty kopolimer etylenu z octanem winylu (EVA). Przewodzi prąd elektryczny. Osłona z kauczuku chloroprenowego, rurka wewnętrzna z poliuretanu. Oplot z tkaniny syntetycznej. Przewodzi prąd elektryczny. Zakres temperatury, maks., C Elementy połączeniowe węża (koniec swobodny), wąż rozdzielczy /4 BSP męskie, mosiądz. Ze spiralnym zabezpieczeniem węża BSP męskie, chromowane BSP męskie, chromowane BSP męskie stożkowe, chromowane BSP męskie stożkowe, stal nierdzewna BSP żeńskie stożkowe, chromowane. Z kauczukowym uchwytem węża BSP żeńskie stożkowe, stal nierdzewna. Z kauczukowym uchwytem węża BSP żeńskie stożkowe, chromowane BSP żeńskie stożkowe, chromowane. Elementy połączeniowe węża (koniec swobodny), wąż wlotowy Bez węża wlotowego. Połączenie węża ze zwijaczem, wąż rozdzielczy Końcówka węża + zacisk. Końcówka węża + zacisk. 60 BSP żeńskie stożkowe, chromowane. 60 BSP żeńskie stożkowe, stal nierdzewna. 60 BSP żeńskie stożkowe, chromowane. 60 BSP żeńskie stożkowe, stal nierdzewna. 60 BSP żeńskie stożkowe, chromowane. 60 BSP żeńskie stożkowe, chromowane. Połączenie węża ze zwijaczem, wąż wlotowy Końcówka węża 3/8 + zacisk. 60 BSP męskie stożkowe 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. 60 BSP męskie stożkowe Końcówka węża + zacisk Bez węża wlotowego BSP żeńskie stożkowe, stal nierdzewna. 60 BSP żeńskie stożkowe, stal nierdzewna. UWAGA! Średnice gwintów połączeń węża i średnice końcówek węży zawsze są takie same, jak średnica węża, o ile nie określono inaczej. W zestawie dla średnic Ø 38 mm i Ø 50 mm. 60 BSP męskie stożkowe. Końcówka węża 1/2 + zacisk. Końcówka węża + zacisk. 60 BSP męskie stożkowe 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. 60 BSP męskie stożkowe. Końcówka węża + zacisk. Ø 63 mm 60 BSP męskie stożkowe. 16

19 Zwijacze przewodów akcesoria Opis 1 Obrotowy wspornik do montażu na ścianie dla urządzeń z serii 793. Odległości otworów i wymiary wykorzystywane podczas montażu na ścianie są takie same, jak w przypadku podstawy zwijacza Fluorescencyjna lampka przenośna, 230 V AC, 50 Hz, 11 W. Dostarczana bez przewodu zasilającego Fluorescencyjna lampka przenośna, 24 V AC, 50 Hz, 11 W. Dostarczana bez przewodu zasilającego Balansery z serii 810 firmy Nederman A B C Balanser z serii 810 ułatwiają wyważenie narzędzi i minimalizują wysiłek operatora. Dostępne są trzy różne modele balanserów oraz dziewięć klas ciężkości w zakresie od 0,5 kg do 10,9 kg. Pokrycie: materiał kompozytowy. Konstrukcja obejmuje punkt mocowania łańcucha zabezpieczającego. Wygodny zatrzask do mocowania narzędzia. Szybki i łatwy montaż umożliwia klamra z zawleczką. Typ Udźwig, kg Długość linki, m Materiał, z którego wykonana jest linka A Linka nylonowa A Linka nylonowa B Lina stalowa B Linka stalowa C Linka stalowa C Linka stalowa C Linka stalowa C Linka stalowa

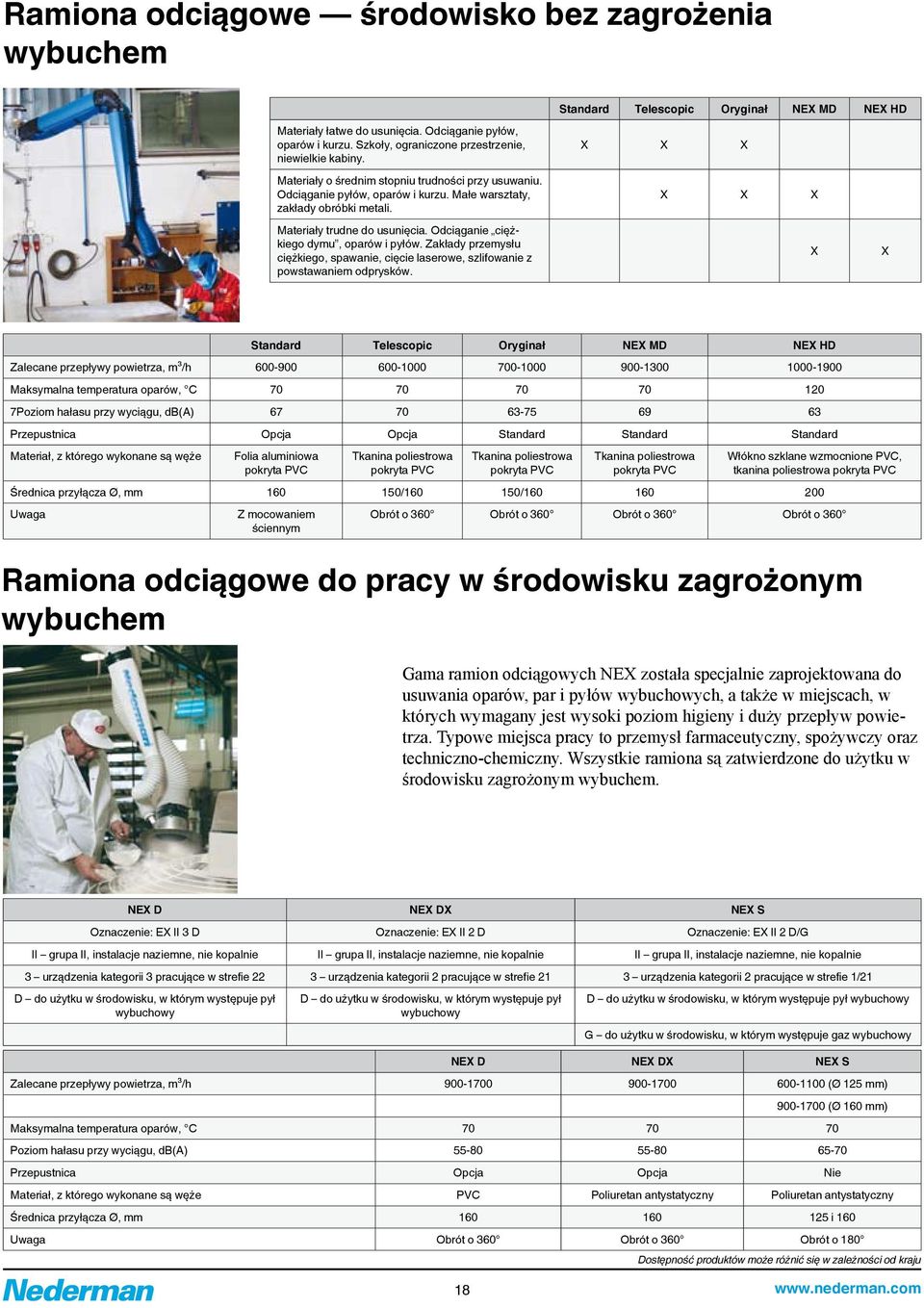

20 Ramiona odciągowe środowisko bez zagrożenia wybuchem Standard Telescopic Oryginał NEX MD NEX HD Materiały łatwe do usunięcia. Odciąganie pyłów, oparów i kurzu. Szkoły, ograniczone przestrzenie, niewielkie kabiny. Materiały o średnim stopniu trudności przy usuwaniu. Odciąganie pyłów, oparów i kurzu. Małe warsztaty, zakłady obróbki metali. Materiały trudne do usunięcia. Odciąganie ciężkiego dymu, oparów i pyłów. Zakłady przemysłu ciężkiego, spawanie, cięcie laserowe, szlifowanie z powstawaniem odprysków. X X X X X X X X Standard Telescopic Oryginał NEX MD NEX HD Zalecane przepływy powietrza, m³/h Maksymalna temperatura oparów, C Poziom hałasu przy wyciągu, db(a) Przepustnica Opcja Opcja Standard Standard Standard Materiał, z którego wykonane są węże Folia aluminiowa pokryta PVC Tkanina poliestrowa pokryta PVC Tkanina poliestrowa pokryta PVC Tkanina poliestrowa pokryta PVC Włókno szklane wzmocnione PVC, tkanina poliestrowa pokryta PVC Średnica przyłącza Ø, mm / / Uwaga Z mocowaniem ściennym Obrót o 360 Obrót o 360 Obrót o 360 Obrót o 360 Ramiona odciągowe do pracy w środowisku zagrożonym wybuchem Gama ramion odciągowych NEX została specjalnie zaprojektowana do usuwania oparów, par i pyłów wybuchowych, a także w miejscach, w których wymagany jest wysoki poziom higieny i duży przepływ powietrza. Typowe miejsca pracy to przemysł farmaceutyczny, spożywczy oraz techniczno-chemiczny. Wszystkie ramiona są zatwierdzone do użytku w środowisku zagrożonym wybuchem. NEX D NEX DX NEX S Oznaczenie: EX II 3 D Oznaczenie: EX II 2 D Oznaczenie: EX II 2 D/G II grupa II, instalacje naziemne, nie kopalnie II grupa II, instalacje naziemne, nie kopalnie II grupa II, instalacje naziemne, nie kopalnie 3 urządzenia kategorii 3 pracujące w strefie 22 3 urządzenia kategorii 2 pracujące w strefie 21 3 urządzenia kategorii 2 pracujące w strefie 1/21 D do użytku w środowisku, w którym występuje pył wybuchowy D do użytku w środowisku, w którym występuje pył wybuchowy D do użytku w środowisku, w którym występuje pył wybuchowy G do użytku w środowisku, w którym występuje gaz wybuchowy NEX D NEX DX NEX S Zalecane przepływy powietrza, m³/h (Ø 125 mm) (Ø 160 mm) Maksymalna temperatura oparów, C Poziom hałasu przy wyciągu, db(a) Przepustnica Opcja Opcja Nie Materiał, z którego wykonane są węże PVC Poliuretan antystatyczny Poliuretan antystatyczny Średnica przyłącza Ø, mm i 160 Uwaga Obrót o 360 Obrót o 360 Obrót o

21 Ramię odciągowe Telescopic Ramię Telescopic firmy Nederman zostało specjalnie zaprojektowane do usuwania oparów, par i pyłów niewybuchowych z miejsc o ograniczonej przestrzeni. Typowe miejsca pracy urządzenia to szkoły spawania lub niewielkie kabiny spawalnicze. Urządzenie można stosować podczas spawania, szlifowania lub innych procesów przemysłowych, do których wymagane jest małe ramię z łatwą regulacją położenia. Zasięg ramienia mieści się w zakresie od 0,9 do 1,6 m. Ramię jest w pełni elastyczne i łatwo można je ustawić w odpowiednim miejscu lub wysunąć. Ramię Telescopic jest wyważone dzięki nastawnemu blokowi wyrównoważającemu. Urządzenie jest zawieszone na połączeniu obrotowym, które umożliwia obrót o 360 stopni. Możliwe jest pochylanie wyciągu we wszystkich kierunkach. Spadek ciśnienia (mm) 198, Ø Ø9 (x4) ~2300 X: przepływ powietrza, m 3 /h Y: ciśnienie statyczne, Pa Opis Zasięg, m Przepływ powietrza m³/h Średnica przyłącza Ø, mm Maks. temperatura oparów, ºC Poziom hałasu przy ssawce, db(a) Ciężar, kg Ramię Telescopic z metalową ssawką Ramię Telescopic ze ssawką typu Original Elementy zestawu Ramię Telescopic ze ssawką typu Original + wentylator N16, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Ramię teleskopowe ze ssawką typu Original + wentylator N24, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Akcesoria: informacje można znaleźć na końcu rozdziału 19

22 Ramię odciągowe Standard Ramię odciągowe Standard firmy Nederman zostało zaprojektowane specjalnie do usuwania oparów, par i pyłów niewybuchowych w miejscach, w których zapotrzebowanie na większe przepływy powietrza i temperatury jest umiarkowane. Typowe miejsca pracy to szkoły spawania, różnego typu zakłady przemysłu lekkiego. Urządzenie można stosować podczas spawania, szlifowania lub innych procesów przemysłowych, do których wymagane jest ramię z łatwą regulacją położenia. Dostępne są ramiona o długości 2 i 3 m, wyposażone w wysokowydajną ssawkę. Ramię jest w pełni elastyczne i łatwe do ustawienia. Ramię ma kompaktową budowę. Urządzenie zostało zaprojektowane do montażu na ścianie i zawieszane jest na wbudowanym wsporniku ściennym/łączniku do mocowania pod kątem 90 stopni. Możliwy obrót o 180 stopni. Ramię może być wyposażone w opcjonalną przepustnicę montowaną w łączniku. Możliwe jest pochylanie ssawki we wszystkich kierunkach. Spadek ciśnienia Ø Ø 12 (x4) X: przepływ powietrza m 3 /h Y: ciśnienie statyczne Pa A: 3 m B: 2 m Opis Zasięg, m Przepływ powietrza m³/h Średnica przyłącza Ø, mm Maks. temperatura oparów, ºC Poziom hałasu przy ssawce, db(a) Ciężar, kg Ramię Standard 2 m Ramię Standard 3 m Elementy zestawu Ramię Standard 2 m + wentylator N16, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Ramię Standard 3 m + wentylator N16, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Akcesoria: informacje można znaleźć na końcu rozdziału 20

23 Ramię odciągowe Original Ramię zostało specjalnie zaprojektowane do usuwania oparów, par i pyłów niewybuchowych. Typowe miejsca pracy ramienia to zakłady obróbki metali lub inne gałęzie przemysłu, w których wymagane jest odciąganie zanieczyszczeń. Urządzenie można stosować podczas spawania, szlifowania lub innych procesów przemysłowych, do których wymagane jest ramię z łatwą regulacją położenia. Dostępne są cztery typy ramienia: 2 m, 3 m, 4 mh, poziome (duży zasięg, możliwość zamontowania przy nisko położonych sufitach), 4 mv, pionowe (duży zasięg roboczy, gdy wymagane jest odciąganie zarówno na wysokim, jak i niskim poziomie). Połączenie obrotowe umożliwia obrót o 360 stopni. Ramię jest w pełni elastyczne i łatwe do ustawienia. Urządzenie można montować na różnych wspornikach, wysięgnikach do ramion, szynach odciągowych lub przyłączać do stałych lub mobilnych urządzeń filtracyjnych. Urządzenie wyposażone jest standardowo w przepustnicę montowaną w wyciągu. We wszystkich modelach ssawkę można pochylać w dowolnym kierunku. Spadek ciśnienia (mm) 198, Ø 160 Ø 9 (x4) ~2400 X: przepływ powietrza m 3 /h Y: ciśnienie statyczne Pa A= 4 m poziome, B= 4 m pionowe, C= 3 m, D= 2 m Opis Zasięg, m Przepływ powietrza m³/h Średnica przyłącza Ø, mm Maks. temperatura oparów, ºC Poziom hałasu przy ssawce, db(a) Ciężar, kg Ramię Original 2 m / Ramię Original 3 m / Ramię Original 4 m pionowe Ramię Original 4 m poziome / / Elementy zestawu Ramię Original 2 m + wentylator N16, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Ramię Original 3 m + wentylator N24, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Ramię Original 4 m, pionowe + wentylator N24, 3 fazy, 230/400 V + wspornik do montażu na ścianie + ręczny rozrusznik wentylatora Akcesoria: informacje można znaleźć na końcu rozdziału 21
