PRZEJEZDNE I CENTRALNE TURBINY WYSOKIEGO PODCIŚNIENIA Z PODŁĄCZONYMI BEZPOŚREDNIO NARZĘDZIAMI

Transkrypt

1 PRZEJEZDNE I CENTRALNE TURBINY WYSOKIEGO PODCIŚNIENIA Z PODŁĄCZONYMI BEZPOŚREDNIO

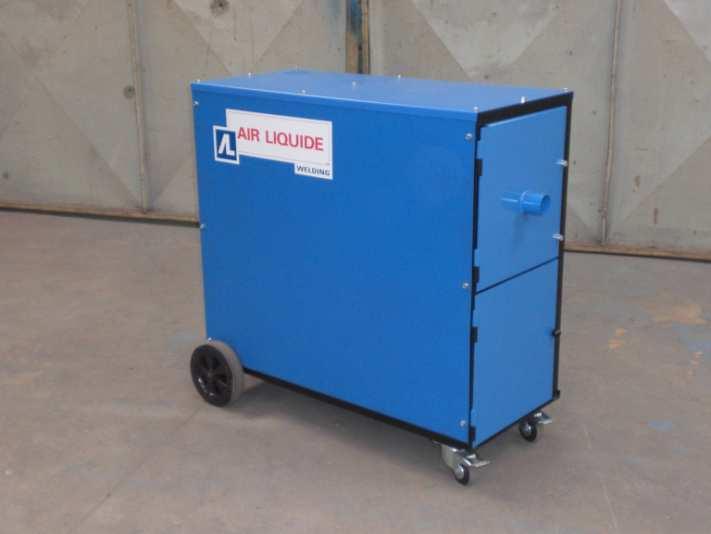

2 PRZEJEZDNE I CENTRALNE TURBINY WYSOKIEGO PODCIŚNIENIA Z PODŁĄCZONYMI BEZPOŚREDNIO Arkusz C1 Autonomiczne i przenośne urządzenie filtrujące 0.23PA 1Ph Obsługa i rodzaje pracy Zgodny z CE Zakres stosowania Urządzenie filtrujące 0.23PA to narzędzie do pół-profesjonalnego zastosowania w produkcji lub przy czynnościach konserwacyjnych jako źródło wysokiego podciśnienia ssącego dla palników spawalniczych (maksimum 250 A) z funkcją odsysania dymów i specjalizowanych ssawek. 1 Urządzenie przeznaczone jest do pracy z suchymi i nie eksplodującymi pyłami i jest wyposażone w dokładny filtr o dużej powierzchni filtracji - 12 m². Wbudowany metalowy filtr wstępny razem z wkładem filtracyjnym zabezpiecza filtr dokładny przed przypadkowym wtargnięciem rozżarzonych cząstek. Filtr o bardzo dużej sprawności (HEPA) zapewnia filtrację powietrza ze skutecznością 99.9 % dla stałych cząstek dymów spawalniczych. Dwie turbiny ssące z rozdzielonym przepływem, o mocy 1000W każda, zasysają powietrze z podłączonego odbiornika kolektora przy palniku lub ssawki. Załączenie urządzenia może być ręczne lub automatyczne sterowane prądem spawania. Załączenie poprzez naciśnięcie przycisku (1 raz: prędkość 1 2 razy: prędkość 2 3 razy: Stop). Wybór trybu pracy poprzez naciśnięcie przycisku: (1 raz: Tryb ręczny 2 razy: Tryb automatyczny (kabel masowy powinien być przeprowadzony przez nacięcie do tego przeznaczone ). Dane do zamówienia Dodatki i opcje Repère Désignation Référence 1 Ssawka z końcówką magnetyczną W Ssawka długa szczelinowa ze stopą magn. W Wąż elastyczny ssący Ø 45 mm L 2,5 m W Wąż elastyczny ssący Ø 45 mm L 5 m W Wąż elastyczny ssący Ø 45 mm L 10 m W Maksymalna prędkość powietrza 160 m³/h w pozycji 1 i 230 m³/h w pozycji 2 przełącznika prędkości. Specyfikacja techniczna Napięcie zasilania 230 V - 1 Faza - 50 Hz. Poziom głośności mniejszy niż 70 db(a). Waga: 15 kg. Urządzenie mobilne na kołach. Urządzenie dostarczane jest z przewodem zasilającym o długości 5 m i przewodem ssącym o długości 2,5 metra i średnicy 45 mm. 4 Filtr z węglem aktywnym (opcja) Z Wieszak na ścianę (opcja) W Króciec wylotowy (opcja) W Wkład filtracyjny 12 m² (wymienny) Filtr HEPA (wymienny) Filtr wstępny (wymienny) W

3 Wymiary UWAGA: Urządzenie z zastosowanym dodatkowo wkładem filtracyjnym służy tylko do wychwytywania cząstek stałych i nie powinno być używane w zamkniętym pomieszczeniu podczas spawania. Jeżeli zaplanowano użycie urządzenia zamontowanego na stałe należy wyprowadzić wylot powietrza na zewnątrz budynku. Opcjonalny filtr z węglem aktywnym nie filtruje gazów spawalniczych. Służy do eliminowania przykrych zapachów i

4 Zgodny z CE PRZEJEZDNE I CENTRALNE TURBINY WYSOKIEGO PODCIŚNIENIA Z PODŁĄCZONYMI BEZPOŚREDNIO Arkusz C2 Turbiny ESSENTIAL TE 25 i TE 35 Specyfikacja techniczna Turbiny ESSENTIAL TE 25 i TE 35 gwarantują, odpowiednio, dla 1 lub 2 palników spawalniczych z odciągiem, efektywne wysoko-pociśnieniowe odsysanie z wymaganym przepływem powietrza od 80 do 125 m³/h w zależności od typu użytego palnika spawalniczego i prędkości spawania. Turbiny ESSENTIAL to urządzenia wytwarzające wysokie podciśnienie na potrzeby przemysłu z silnikami 3 fazowymi i filtrem metalicznym na wlocie powietrza w standardzie. Napięcie zasilania 400 V - 3 Ph - 50 Hz. Poziom głośności mniejszy niż 72 db(a) z podłączonym wylotem, Średnica wylotu: 80 mm. Metalowy filtr wstępny: EU2 class. Zabezpieczenie przekażnikiem magnetycznotermicznym. przewód zasilający 5 m. Urządzenie przenośne na gumowych nogach. Możliwość montażu pionowego, poziomego i na ścianie, Wydajność ssania 225 m³/h 310 m³/h Maks. Podciśnienie Pa Pa Moc silnika 1,5 kw 3 kw Poids 45 kg 51 kg Skrzynka sterowania Na ścianie przedniej umieszczono: * Wyłącznik główny * Kontrolka błędu * Kontrolka załączenia zasilania * Wybór rodzaju pracy: Ręczny Stop Automatyczny Urządzenia są zgodne z certyfikatem CE Urządzenia, w standardzie, są dostarczane z układem załączania prądem spawania i 5 metrowym przewodem. W pozycji Automatyczny turbina załącza się po wykryciu prądu spawania lub poprzez zewnętrzny sygnał załączenia. Czas wyłączenia turbiny zawiera się pomiędzy 0 a 180 sekund. Obszar zastosowań Turbina może być podłączona do głównego wylotu wentylacji zakładu, do indywidualnego wylotu wentylacji lub może pracować w zbiorczej sieci. Wylot powietrza z turbiny ma średnicę 80 mm, Turbina ESSENTIAL TE 25 jest przeznaczona do podłączenia palnika WST 158 lub WST 258, Turbina ESSENTIAL TE 35 jest przeznaczona do podłączenia palnika o prądzie większym niż 250 Amper lub dwóch palników WST 158 lub 258. Turbiny posiadają 2 wloty do podłączenia przewodów ssących. Jeden z nich jest zaślepiony. W wypadku konieczności podłączenia 2 palników do turbiny ESSENTIAL TE 35, zaślepienie należy usunąć. Aby zamówić Urządzenia ESSENTIAL TE 25 W ESSENTIAL TE 35 W

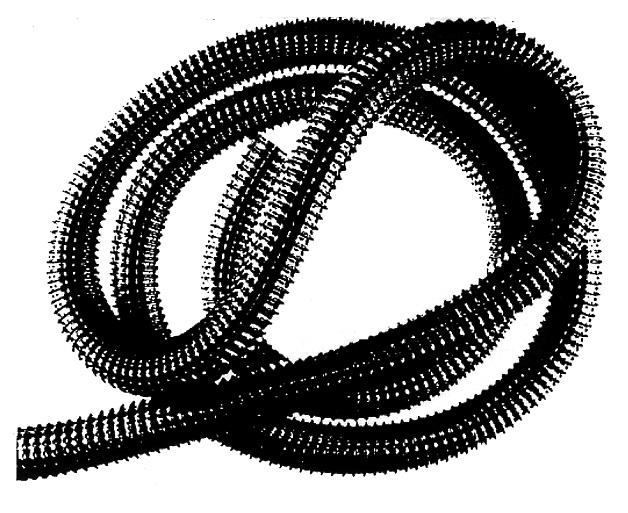

5 Wymiary całkowite Turbina ESSENTIAL TE 25 TE 35 Wysokość 610 mm 625 mm Głębokość (ze skrzynką elektryczną) 500 mm. 500 mm Szerokość 350 mm 350 mm L Podstawa turbiny: H 3 gumowe nogi P wysokości 10 mm Dodatkowo Wąż giętki ssący 45 mm Wąż wylotowy 80 mm Element SP L 5 m W L 10 m W L 5 m W L 10 m W L 15 m W Filtr wstępny metalowy (wymienny) W Podłączenie Połączenie węża wylotowego: fi 80 mm H 40 mm. D ext. D Int. Kołnierz węża ssącego: D zewn. : 60 mm D wewn. : 50 mm S: 25 mm H: 35 mm I: 85 mm Krzywe przepływu powietrza w turbinie Turbina zastosowana w sieci wentylacji TE 35 TE 25 UWAGA: Ten typ urzadzenia nie posiada wkładu filtracyjnego. Urządzenie musi odprowadzać powietrze na zewnątrz budynku lub pracować jako element centralnej filtrowentylacji.

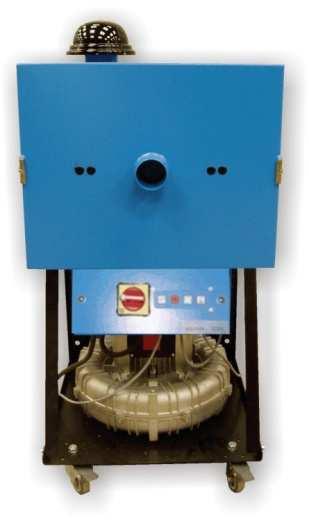

6 Zgodne z CE PRZEJEZDNE I CENTRALNE TURBINY WYSOKIEGO PODCIŚNIENIA Z PODŁĄCZONYMI BEZPOŚREDNIO Arkusz C3 Obszar zastosowań Zespoły ssące MODULO 25 / 35 Skrzynka sterująca Specyfikacja techniczna Zespół ssący MODULO zapewnia efektywne wysokie podciśnienie dla palników spawalniczych z odciągiem, z wymaganym przepływem powietrza w zakresie od100 do 125 m³/h w zależności od zastosowanego palnika. Zespół został wykonany jako turbina wysokiego podciśnienia do zastosowań przemysłowych zintegrowana ze wstępnym filtrem metalowym na wlocie powietrza w wykonaniu podstawowym. Zespół został zaprojektowany do pracy z wylotem powietrza na zewnątrz ale może być dodatkowo wyposażony w dokładny filtr poliestrowy klasy M. Automatyczny start urządzenia następuje po wykryciu prądu spawania lub zdjęcie palnika ze specjalnego uchwytu (opcja). Napięcie zasilania V - 3 Ph - 50 Hz. Blokowany wyłącznik na ścianie przedniej. Poziom hałasu mniejszy od 70 db(a). Średnica wylotu powietrza: 80 mm. Metalowy filtr wstępny klasy EU2. Zabezpieczenie silnika przekaźnikiem magnetotermicznym. Przewód zasilający 5 m w zestawie. Urządzenie przejezdne dzięki obrotowym kółkom. Praca i automatyka Zespół ssący MODULO 25 MODULO 35 Przepływ powietrza 250 m³/h 310 m³/h Maks. Podciśnienie Pa Pa Moc silnika 1,5 kw 3 kw Waga 61 kg 65 kg Zespół MODULO 25 / 35 posiada wyprowadzony sygnał (styk NO), informujący o pracy urządzenia. Pozwala to na zewnętrzny monitoring stanu urządzenia. Urządzenie może być załączane układem wykrywającym prąd spawania, zewnętrznym wyłącznikiem (styk NO) lub wyłącznikiem ON/OFF na panelu przednim. Blokowany, izolowany wyłącznik zgodny z CE. Panel przedni z dotykowymi przyciskami: 1 Sterowanie ręczne 2 Wyłączanie 3 Wybór automatyki 4 Wskaźnik alarmu Po włączeniu turbina pracuje w trybie automatycznym. W wypadku kiedy zamontowany jest układ wykrywający minimalny przepływ powietrza lampka kontrolna na panelu przednim wskazuje na spadek przepływu do 80% przepływu początkowego i że wydajność urządzenia jest niewystarczająca. Powyższa informacja jest wyprowadzona na zewnątrz urządzenia za pomocą styków NO. Aby zamówić Urzadzenie Turbine MODULO 25 1 Ph V - 50 Hz Turbine MODULO 25 3 Ph Turbine MODULO 35 3 Ph Dodatkowo Załączanie prądem spawania Na zapytanie WST 158 lub 258 W WST 158 lub 258 Zastosowane palniki z odc. W WST 308, 358, 408, 458 lub 508 Z Podstawa palnika z wyłącznikiem W Układ wykrywający spadek wydajności W Wkład filtrujący 5 m² klasa BIA M Giętki wąż ssący 45 mm Giętki wąż wylotowy 80 mm W L 5 m W L 10 m W L 5 m W L 10 m W L 15 m W Filtr wstępny metalowy (wymienny) W Filtr z węglem aktywnym (opcjonalny) Z

7 Wymiary Krzywe przepływu powietrza Turbiny zastosowane w sieci MODULO 25 MODULO 35 UWAGA: Urządzenie z zastosowanym dodatkowo wkładem filtracyjnym służy tylko do wychwytywania cząstek stałych i nie powinno być używane w zamkniętym pomieszczeniu podczas spawania. Jeżeli zaplanowano użycie urządzenia zamontowanego na stałe należy wyprowadzić wylot powietrza na zewnątrz budynku. Opcjonalny filtr z węglem aktywnym nie filtruje gazów spawalniczych. Służy do eliminowania przykrych zapachów i ozonu.

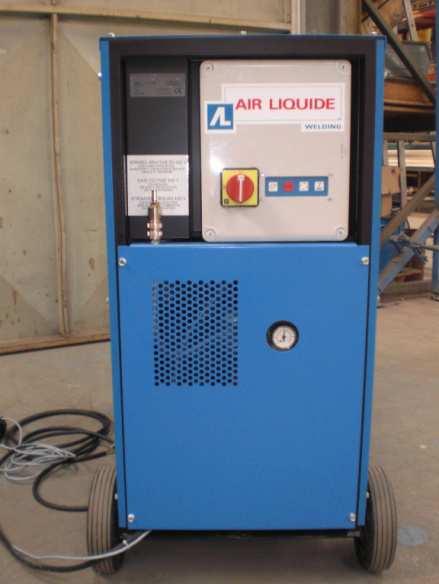

8 PRZEJEZDNE I CENTRALNE TURBINY WYSOKIEGO PODCIŚNIENIA Z PODŁĄCZONYMI BEZPOŚREDNIO Zespół filtracyjny 0.3D do profesjonalnego oczyszczania Zgodny z CE Arkusz C4 Obszar zastosowania Zespół ssący 0.3D zapewnia efektywne wysokie podciśnienie dla palników spawalniczych z odciągiem lub ssawek przy palnikach z filtracją suchych i niewybuchowych dymów. Zespół został wykonany jako turbina wysokiego podciśnienia do zastosowań przemysłowych zintegrowana z wkładem filtracyjnym i układem automatycznego oczyszczania wkładu. W zastosowaniach spawalniczych powietrze po oczyszczeniu jest odprowadzane na zewnątrz pomieszczenia. Automatyczny start urządzenia następuje po wykryciu prądu spawania lub wyłącznikiem przy podstawce palnika (opcja). Specyfikacja techniczna Napięcie zasilania V - 3 Ph - 50 Hz. Poziom hałasu mniejszy niż 70 db(a). Średnica wylotu powietrza: 80 mm. Zabezpieczenie silnika przekaźnikiem magnetoelektrycznym. Alarm nasycenia wkładu filtracyjnego. Poliestrowy wkład filtracyjny o powierzchni 2.5 m², BIA M. Przewód zasilający 5 m. Urządzenie przejezdne na kołach. Maksymalny przepływ powietrza ssacego: 310 m³/h. Maksymalne podciśnienie : 30,000 Pa. Moc silnika: 3 kw. L x b x h: 1000 x 585 x 1000 mm ; Waga: 145 kg. Wbudowany regulator ciśnienia sprężonego powietrza (wymaga zasilania powietrzem maksimum 5 barów). Praca i automatyka Zespół 0.3D posiada sprawną automatykę. Start urządzenia następuje ręcznie lub automatycznie prądem spawania lub sygnałem zewnętrznym (styk NO) Urządzenie posiada wydajny wkład filtracyjny, który jest automatycznie oczyszczany w czasie wyłączenia turbiny. Czyszczenie następuje serią impulsów sprężonego powietrza z wewnętrznego zbiornika. Cząsteczki pyłów zbierane są w pojemniku na pył. Wkład może być czyszczony ręcznie. Skrzynka sterująca Blokowany, izolowany wyłącznik zgodny z dyrektywą CE. Panel przedni z dotykowymi przyciskami: 1 Sterowanie ręczne 2 Wyłączanie 3 Wybór automatyki 4 Wskaźnik alarmu Po włączeniu turbina pracuje w trybie automatycznym. W wypadku kiedy zamontowany jest układ wykrywający minimalny przepływ powietrza lampka kontrolna na panelu przednim wskazuje na spadek przepływu do 80% przepływu początkowego i że wydajność urządzenia jest niewystarczająca Powyższa informacja jest wyprowadzona na zewnątrz urządzenia za pomocą styku NO. Do zamówienia Zespół 0,3D Urządzenie Filtr wstępny metalowy Dodatkowo W W Podstawa palnika z wyłącznikiem W Giętki wąż ssący 45 mm Opis Giętki wąż wylotowy 80 mm Poliestrowy wkład filtracyjny L 5 m W L 10 m W L 5 m W L 10 m W L 15 m W Z

9 Dimensions drawing Zespół 0.3D posiada własny regulator ciśnienia sprężonego powietrza do układu automatycznego czyszczenia wkładu filtracyjnego. W zastosowaniach spawalniczych, a zwłaszcza przy spawaniu blach ocynkowanych, rekomenduje się zastosowanie metalowego filtra wstępnego. Krzywe przepływu powietrza Wkład filtracyjny i pojemnik na pył. Zbiornik sprężonego powietrza i zawór czyszczący wkład filtracyjny. UWAGA: Urządzenie z zastosowanym dodatkowo wkładem filtracyjnym służy tylko do wychwytywania cząstek stałych i nie powinno być używane w zamkniętym pomieszczeniu podczas spawania. Jeżeli zaplanowano użycie urządzenia zamontowanego na stałe należy wyprowadzić wylot powietrza na zewnątrz budynku.
