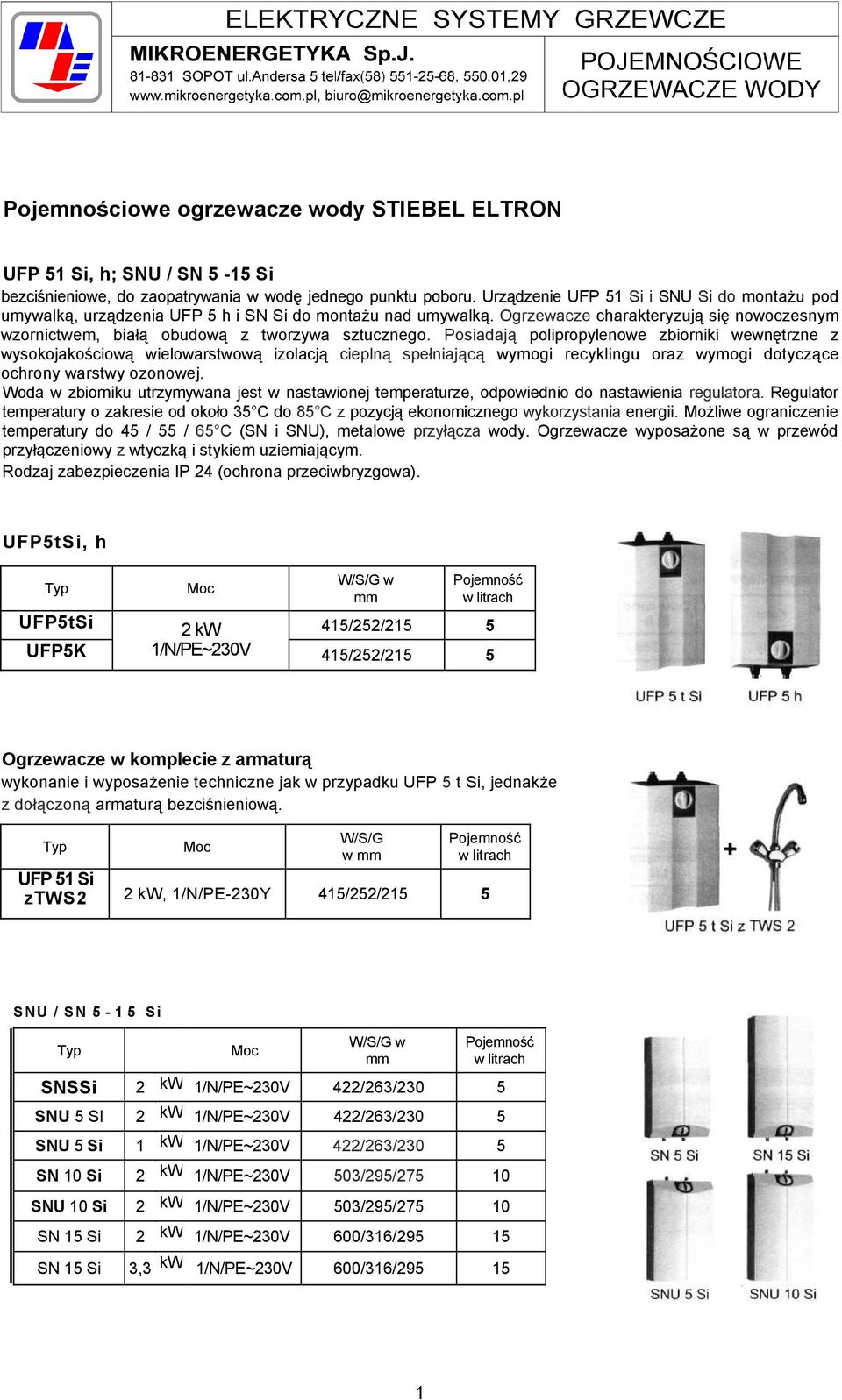

1 Pojemnościowe ogrzewacze wody STIEBEL ELTRON UFP 51 Si, h; SNU / SN 5-15 Si bezciśnieniowe, do zaopatrywania w wodę jednego punktu poboru. Urządzenie UFP 51 Si i SNU Si do montażu pod umywalką, urządzenia UFP 5 h i SN Si do montażu nad umywalką. Ogrzewacze charakteryzują się nowoczesnym wzornictwem, białą obudową z tworzywa sztucznego. Posiadają polipropylenowe zbiorniki wewnętrzne z wysokojakościową wielowarstwową izolacją cieplną spełniającą wymogi recyklingu oraz wymogi dotyczące ochrony warstwy ozonowej. Woda w zbiorniku utrzymywana jest w nastawionej temperaturze, odpowiednio do nastawienia regulatora. Regulator temperatury o zakresie od około 35 C do 85 C z pozycją ekonomicznego wykorzystania energii. Możliwe ograniczenie temperatury do 45 / 55 / 65 C (SN i SNU), metalowe przyłącza wody. Ogrzewacze wyposażone są w przewód przyłączeniowy z wtyczką i stykiem uziemiającym. UFP5tSi, h Moc W/S/G w UFP5tSi 2 kw 415/252/215 5 UFP5K 1/N/PE~230V 415/252/215 5 Ogrzewacze w komplecie z armaturą wykonanie i wyposażenie techniczne jak w przypadku UFP 5 t Si, jednakże z dołączoną armaturą bezciśnieniową. Moc W/S/G w UFP 51 Si ztws2 2 kw, 1/N/PE-230Y 415/252/215 5 SNU / SN Si SNSSi 2 kw, SNU 5 Sl 2 kw, SNU 5 Si 1 kw, SN 10 Si 2 kw, SNU 10 Si 2 kw, SN 15 Si 2 kw, SN 15 Si 3,3 kw, Moc W/S/G w 1/N/PE~230V 422/263/ /N/PE~230V 422/263/ /N/PE~230V 422/263/ /N/PE~230V 503/295/ /N/PE~230V 503/295/ /N/PE~230V 600/316/ /N/PE~230V 600/316/

2 SH/SHU5-15Si Ciśnieniowe, do zaopatrywania w wodę kilku punktów poboru. Urządzenia SHU Si do montażu pod umywalką, urządzenia SH Si do montażu nad umywalką. Ogrzewacze charakteryzują się nowoczesnym wzornictwem, białą obudową z tworzywa sztucznego i umieszczonym na czarnym polu wskaźnikiem ze skalą temperatury. Posiadają miedziane zbiorniki wewnętrzne z wysokojakościową izolacją cieplną z polistyrenowego, sztywnego tworzywa piankowego. Izolacja spełnia wymogi recyklingu i wymogi dotyczące ochrony warstwy ozonowej. Zbudowana jest z dokładnie pasowanych elementów kształtowych o minimainych stratach ciepła. Woda zawarta w zbiorniku utrzymywana jest w nastawionej temperaturze, w zależności do nastawienia regulatora. Regulator temperatury o zakresie od około 35 C do 85 C z pozycją ekonomicznego wykorzystywania energii. Możliwe jest ograniczenie temperatury do 45 / 55 / 65 C. Ogrzewacze wyposażone są w kabel i wtyczkę ze stykiem uziemiającym. Dla SHU 5 Si i SHU 10 Si specjalna grupa zabezpieczająca SVMT z membranowym zaworem bezpieczeństwa R 1/2 - zawarta w zakresie dostawy. Dla SH 10 Si i SH 15 Si - grupa zabezpieczająca KV 30 zawarta w zakresie dostawy (patrz str. 9). Moc W/S/G w SHU 5 Si 2 kw, 1/N/PE~230V 422/263/230 5 SH 10 Si 2 kw, 1/N/PE~230V 503/295/ SHU 10 Si 2 kw, 1/N/PE~230V 503/295/ SH 15 Si 2 kw, 1/N/PE~230V 600/316/ SH 15 Si 3,3 kw, 1/N/PE~230V 600/316/

3 PSH Si, Przeznaczone są do ogrzewania wody użytkowej, w zależności od potrzeb użytkownika, do temperatury około 65 C. Po osiągnięciu żądanej temperatury grzałka zostaje wyłączona przez termostat. Ogranicznik temperatury bezpieczeństwa nie dopuszcza do przegrzania się urządzenia. Są to urządzenia ciśnieniowe, z wbudowaną miedzianą grzałką rurkową, do zaopatrywania kilku punktów poboru: PSH Si posiadają regulator temperatury dostępny z zewnątrz, PSH Si posiadają regulator temperatury umieszczony pod dolną pokrywą ogrzewacza. Zwiększona w stosunku do poprzedniego modelu moc grzałki zapewnia znacznie szybsze nagrzewanie. Rodzaj zabezpieczenia IP 25 (ochrona strugoszczelna). Moc W/S/G w PSH 30 Si 2,0 kw, 1/N/PE~230V 623/338/ PSH 50 Si 2,0 kw, 1/N/PE~230V 918/338/ PSH 80 Si 2,2 kw, 1/N/PE~230V 780/505/ PSH 100 Si 2,2 kw, 1/N/PE~230V 911/505/ PSH 120 Si 2,2 kw, 1/N/PE~230V 1027/505/ PSH 150 Si 2,2 kw, 1/N/PE~230V 1256/505/ Przykład czasu nagrzewania w zależności od mocy grzejnej i pojemności zbiornika. Temperatura wody wchodzącej do urządzenia -15 C Przykład: urządzenie 50 I o mocy 2 kw ogrzeje wodę do temperatury 85 C w ciągu 2,2 godz., a do 60 C w ciągu 1,5 godz. 3

4 SH S electronic, Z możliwością bezstopniowego nastawiania temperatury w zakresie od około 35 C do 85 C, bądź ograniczenie temperatury (45 / 55 / 65 C). Woda znajdująca się w zbiorniku utrzymywana jest w temperaturze, odpowiednio do nastawienia regulatora (w zależności od wybranego przyłącza). Stalowy zbiornik wewnętrzny ze specjalną, bezpośrednią warstwą emalii anticor. Anoda sygnalizacyjna (pręt antykorozyjny) z optycznym wskaźnikiem zużycia. Kontrola anody bez konieczności demontażu kołnierza grzejnego. Izolacja cieplna o minimalnych stratach ciepła, spełnia wymogi dotyczące ochrony warstwy ozonowej. Wskazanie ilości ciepłej wody poprzez 7 diod w polu sterowniczym. Wymienialny miedziany kołnierz grzejny. Biały, powlekany lakierem płaszcz zewnętrzny z blachy stalowej. Grupa zabezpieczająca KV 40 zawarta w zakresie dostawy. - Ciśnieniowy do zaopatrywania w wodę kilku punktów poboru. - SH z kołnierzem grzejnym dla eksploatacji jednotaryfowej. Rodzaj zabezpieczenia IP 25 D (ochrona strugoszczelna). Moc grzejna W/S/G w SH30S Eksploatacja jednotaryfowa 1; 2; 3; 4 kw, 1/N/PE~230V 3; 4 kw, 2/N/PE~400V 6 kw, 770/410/ SH50S patrz SH 30 S 740/510/ SH80S Eksploatacja jednotaryfowa 1; 2; 3; 4 kw, 1/N/PE~230V 3; 4 kw, 2/N/PE~400V 6 kw, 1050/510/ SH 100 S patrz SH 80 S 1050/510/ SH 120 S Eksploatacja jednotaryfowa 1; 2; 3; 4 kw, 1/N/PE~230V 3; 4 kw, 2/N/PE~400V 6 kw, 1210/510/ SH 150 S patrz SH 120 S 1445/510/

5 SHZ LCD electronic comfort Ogrzewacze ścienne zapewniające nieograniczone zaopatrzenie w c.w.u. Bezstopniowe nastawy temperatury. Cała pojemność wody zgromadzonej w zbiorniku ogrzewana jest zależnie od temperatury nastawionej na regulatorze. Następnie temperatura ta utrzymywana jest cały czas na stałej wartości. Urządzenie posiada funkcję automatycznego zabezpieczenia przeciwmrozowego, zabezpieczającego zbiornik (nie zabezpiecza systemu rur wodnych). Zbiornik wykonany jest ze stali, emaliowanej od środka warstwą specjalnej emalii anticor zabezpieczającej skutecznie przed korozją. Płaszcz zewnętrzny urządzenia wykonany jest z blachy stalowej lakierowanej na kolor biały. Grupa zabezpieczająca KV 40 zawarta w zakresie dostawy. - Elegancki wygląd i bogate wyposażenie urządzenia. - Ogrzewacz ciśnieniowy zapewniający zaopatrzenie w c.w.u. wielu punktów poboru. - Możliwość zastosowania jako urządzenie bezciśnieniowe przeznaczone od zaopatrzenia w c.w.u. jednego punktu poboru. - Przystosowane do pracy w systemach rur wodnych wykonanych z atestowanego tworzywa sztucznego. - Zastosowanie skutecznej izolacji cieplnej gwarantuje szczególnie niskie zużycie energii elektrycznej na podtrzymanie temperatury wody, wynoszące np. przy SHZ 80 LCD jedynie 0,66 kwh/24 godz. - Podłączenie elektryczne grzałki wykonane w postaci kompletnej wtyczki wykluczającej błędne połączenie. - Zawór spustowy z przyłączem węża R 3/4". - Rodzaj zabezpieczenia IP 25 D (ochrona strugoszczelna). - Elektroniczna regulacja. - Bezstopniowe nastawianie temperatury w zakresie od 20 C do 85 C. - Aktywne zabezpieczenie przed korozją poprzez zastosowanie bezobsługowej anody ochronnej. I - Panel obsługowy wyposażony w przyciski funkcyjne oraz duży, czytelny wyświetlacz ciekłokrystaliczny z możliwością odczytu następujących parametrów pracy: - temperatura zadana - ograniczenie temperatury (wraz ze wskaźnikiem ograniczenia) - ilość c.w.u. pozostającej do dyspozycji Użytkownika, przeliczana na litry wody podmieszanej o temperaturze 40 C - wskazania zużycia energii elektrycznej (w kwh) potrzebnej do ogrzania i utrzymania żądanej temperatury w.u. - wskazania usterek i serwisowe - wskazania trybów pracy (grzałka wł. / wył., szybkie nagrzewanie) - Uniwersalny kołnierz grzejny pozwalający na eksploatację dwu-, jednotaryfową lub jako bojler (1-6 kw przy 230 / 400 V). - Zmiana trybów pracy poprzez nastawy przełączników suwakowych. - Nastawa mocy poprzez przełączniki suwakowe. - Funkcja szybkiego nagrzewania. - Wskaźnik zakamienienia Moc grzejna W/S/G w SHZ 30 LCD Dwutaryfowa 1/2, 2/2 1/4, 3/4 770/410/ SHZ 50 LCD przy 1/N/PE 230 V 1/4 2/4 3/4 przy 2/N/PE 400 V 740/510/ SHZ 80 LCD 1/6,2/6,3/6 przy 3/N/PE 400 V Jednotaryfową 1050/510/ SHZ 100 LCD 1,2, 3, 4 przy 1/N/PE 230 V 1050/510/ SHZ 120 LCD 3, 4, przy 2/N/PE 400 V 6 przy 3/N/PE 400 V 1210/510/ SHZ 150 LCD 1445/510/

6 SHW Stojące, ciśnieniowe ogrzewacze wody użytkowej, do zaopatrywania wielu punktów poboru wody. Bezstopniowe nastawy temperatur w zakresie od ok. 35 C do ok. 82 C, z możliwością ograniczenia temperatury do 45 / 60 C. Woda zgromadzona w zbiorniku jest ogrzewana do nastawionej przez Użytkownika temperatury i utrzymywana na stałym poziomie. Urządzenie posiada funkcję automatycznego zabezpieczenia przeciwmrozowego zabezpieczającego zbiornik (nie zabezpiecza systemu rur wodnych). Zbiornik wykonany jest ze stali, emaliowany od środka warstwą specjalnej emalii anticor zabezpieczającej skutecznie przed korozją. Urządzenie wyposażone jest dodatkowo w anodę ochronną. Kołnierz grzejny przystosowany do dwulub jednotaryfowej eksploatacji składa się pojedynczych miedzianych grzałek wymienianych oddzielnie. Regulator temperatury w połączeniu z ogranicznikiem temperatury bezpieczeństwa zapewnia odłączanie kołnierza grzejnego na wszystkich biegunach. Kołnierz grzejny uniwersalny do eksploatacji dwutaryfowej bądź jednotaryfowej w komplecie ze stycznikiem, przełącznikiem mocy i przyciskiem szybkiego nagrzewania. Posiadają następujące dodatkowe zalety w porównaniu z SHW... AC: - płaszcz ogrzewacza wykonany z białego tworzywa sztucznego, Pokrywa górna i osłona dolna w kolorze szarym; - szczególnie niskie straty ciepła dzięki ulepszonej izolacji; - w zakresie dostawy znajduje się rurka doprowadzenia wody zimnej oraz śrubunek ułatwiający podłączenie cyrkulacji; - możliwość zastosowania instalacji wodnej z tworzywa sztucznego, posiadającego odpowiednie atesty. Moc W/S/G w w kg przyłącz, wody SHW 200 S Dwutaryfowe 2/4; 4/4 kw 1570/630/ R1 SHW 300 S 1/N/PE~230V 2/6; 3/6; 4/6; 6/6 kw 1585/700/ R1 SHW 400 S Jednotaryfowe 2; 4 kw 1/N/PE-230 V 2; 3; 4; 6 kw 1755/750/ R 1 SHW 300 WS, 400 WS z wymiennikiem ciepła (wężownicą) opis jak wyżej, jednakże ogrzewacz ma dodatkowo wbudowany wymiennik ciepła (wężownicę) pozwalający na współpracę np. z kotłem grzewczym. Posiadają następujące dodatkowe zalety w porównaniu z SHW... WAC: - Kompletna obudowa ogrzewacza : płaszcz z tworzywa sztucznego w kolorze białym, pokrywa i taśma zasłaniająca nogi urządzenia wykonane są z tworzywa w kolorze szarym. - Minimalne straty ciepła (np. 1,9 kwh/24 godz dla SHW 300 WS) dzięki zastosowaniu bardzo skutecznej izolacji cieplnej. - Zawarta w dostawie rurka doprowadzenia zimnej wody pozwalająca na podłączenie zimnej wody z dowolnej strony urządzenia. - Przycisk szybkiego nagrzewania. - Gładkorurkowy wymiennik ciepła o powierzchni wymiany 1,8 m 2. - W dostawie znajduje się również regulator temperatur do sterowania pompą. - Dopuszczalne ciśnienie robocze 10 bar. Moc W/S/G w SHW 300 WS SHW 400 WS Dwutaryfowe 2/4; 4/4 kw 1/N/PE~230V 2/6; 3/6; 4/6; 6/6 kw Jednotaryfowe 2; 4 kw 1/N/PE-230 V 2; 3; 4; 6 kw w kg przyłącz. wody 1585/700/ R1 1755/750/ ,5 R1 6

7 SHO AC Ciśnieniowy, do zaopatrywania w wodę kilku punktów poboru. Zbiornik stalowy, emaliowany wewnątrz, seryjnie wyposażony w sygnalizacyjną anodę ochronną i termometr. Kołnierz grzejny z pojedynczo wymienialnymi miedzianymi elementami grzejnymi. Woda w zbiorniku ogrzewacza utrzymywana jest w temperaturze odpowiedniej do nastawienia regulatora. Możliwe nastawianie temperatury w sposób bezstopniowy w zakresie od około 35 C do 85 C, bądź ograniczenia jej pokrętłem wyboru temperatury. Temperaturowy ogranicznik bezpieczeństwa, automatyczne zabezpieczenie mrozoochronne. Możliwość podłączenia cyrkulacji wody. Izolacja cieplna dostarczana jest oddzielnie. W przypadku wykonania dwutaryfowego / jednotaryfowego - regulator szybkiego nagrzewania RWF 1N-A zapewnia instalator. Moc W/S/G w SHO AC 600* SHO AC 1000* 6/12; 12/12 kw, 9/18; 18/18 kw, 1685/750/ /750/100 0 *Wykonanie dwutaryfowe / jednotaryfowe. w kg przyłącz. wody R2/ R 1 1/2 R2/ R1 1/2 Izolacja cieplna do SHO AC urządzenia / wykonanie Wymiary W/0 WD 611 SHO AC 600 wysokojakościowa 100 izolacja cieplna z tworzywa piankowego z powłoką z tworzywa sztucznego 1800/950 WD 1011 SHO AC 1000 wysokojakościowa 100 izolacja cieplna z tworzywa piankowego z powłoką z tworzywa sztucznego 2640/950 7

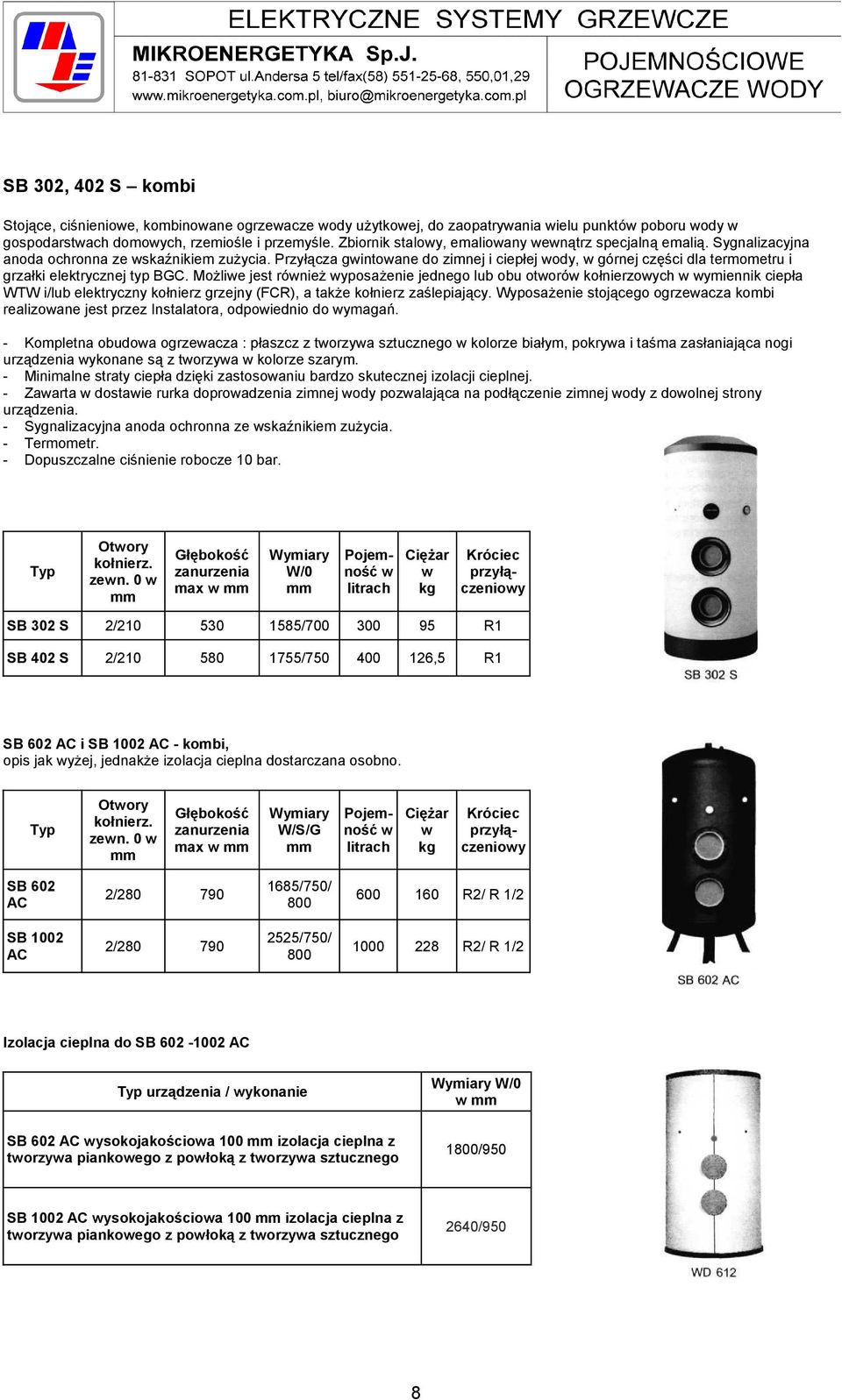

8 SB 302, 402 S kombi Stojące, ciśnieniowe, kombinowane ogrzewacze wody użytkowej, do zaopatrywania wielu punktów poboru wody w gospodarstwach domowych, rzemiośle i przemyśle. Zbiornik stalowy, emaliowany wewnątrz specjalną emalią. Sygnalizacyjna anoda ochronna ze wskaźnikiem zużycia. Przyłącza gwintowane do zimnej i ciepłej wody, w górnej części dla termometru i grzałki elektrycznej typ BGC. Możliwe jest również wyposażenie jednego lub obu otworów kołnierzowych w wymiennik ciepła WTW i/lub elektryczny kołnierz grzejny (FCR), a także kołnierz zaślepiający. Wyposażenie stojącego ogrzewacza kombi realizowane jest przez Instalatora, odpowiednio do wymagań. - Kompletna obudowa ogrzewacza : płaszcz z tworzywa sztucznego w kolorze białym, pokrywa i taśma zasłaniająca nogi urządzenia wykonane są z tworzywa w kolorze szarym. - Minimalne straty ciepła dzięki zastosowaniu bardzo skutecznej izolacji cieplnej. - Zawarta w dostawie rurka doprowadzenia zimnej wody pozwalająca na podłączenie zimnej wody z dowolnej strony urządzenia. - Sygnalizacyjna anoda ochronna ze wskaźnikiem zużycia. - Termometr. - Dopuszczalne ciśnienie robocze 10 bar. Otwory kołnierz. zewn. 0 w Głębokość zanurzenia max w Wymiary W/0 w litrach w kg przyłączeniowy SB 302 S 2/ / R1 SB 402 S 2/ / ,5 R1 SB 602 AC i SB 1002 AC - kombi, opis jak wyżej, jednakże izolacja cieplna dostarczana osobno. Otwory kołnierz. zewn. 0 w Głębokość zanurzenia max w Wymiary W/S/G w litrach w kg przyłączeniowy SB 602 AC 2/ /750/ R2/ R 1/2 SB 1002 AC 2/ /750/ R2/ R 1/2 Izolacja cieplna do SB AC urządzenia / wykonanie SB 602 AC wysokojakościowa 100 izolacja cieplna z tworzywa piankowego z powłoką z tworzywa sztucznego Wymiary W/0 w 1800/950 SB 1002 AC wysokojakościowa 100 izolacja cieplna z tworzywa piankowego z powłoką z tworzywa sztucznego 2640/950 8
