Hoval EnerVal ( ) Zbiornik buforowy

Transkrypt

1 Zbiornik buforowy Opis produktu (200, 300) ze stali do hydraulicznej współpracy z pompami ciepła pojemność znamionowa 200, 300 l izolacja cieplna ze sztywnej pianki poliuretanowej na zasobniku, spieniona (200): 5 muf przyłączeniowych Rp 1½ (300): 8 muf przyłączeniowych Rp 1½ 1 mufa Rp ½ dla czujnika / termometru 2 kanały czujnikowe jako rura na korpusie zasobnika przyspawana z płaszczem foliowym, zamontowany na gotowo i spakowany (500) ze stali do hydraulicznej współpracy z kotłami grzewczymi, pompami ciepła oraz instalacjami solarnymi pojemność znamionowa 500 l 8 muf przyłączeniowych Rp 11/2 1 mufa Rp 11/2 dla wkręcanej elektrycznej wkładki grzewczej 5 muf Rp 1/2 dla czujnika / termometru izolacja cieplna ze sztywnej pianki poliuretanowej na zasobniku, spieniona z płaszczem foliowym, zamontowany i spakowany ( ) ze stali do hydraulicznej współpracy z kotłami grzewczymi, kotłami na paliwo stałe, pompami ciepła oraz instalacjami solarnymi pojemność znamionowa l 11 muf przyłączeniowych Rp 1½, w ( ) jako Rp 2 5 muf Rp ½ dla czujnika / termometru 1 mufa Rp 1½ dla wkręcanej elektrycznej wkładki grzewczej dziurkowana blacha przekładkowa w środkowym zakresie do odgraniczenia zakresów temperatury ( ) nieobrobiony spakowany ( ( ) izolowany na gotowo ( ) ze stali do hydraulicznej współpracy z kotłami grzewczymi, kotłami na paliwo stałe, pompami ciepła oraz instalacjami solarnymi pojemność znamionowa l 9 muf przyłączeniowych Rp 2 4 mufy Rp ½ dla czujnika / termometru 1 mufa Rp 1 dla opróżniania nieobrobiony spakowany Model pojemność znamionowa l (200) 200 (300) 300 (500) 500 (800) 800 (1000) 1000 (1500) 1500 (2000) 2000 (2500) 2500 (3000) 3000 (4000) 4000 (5000) 5000 Izolacja cieplna do zasobnika buforowego ( ) z miękkiej pianki poliuretanowej z płaszczem foliowym, kolor czerwony izolacja cieplna oddzielnie spakowana ( ) izolowany na gotowo, opakowany Od strony konstrukcyjnej Montaż izolacji cieplnej Wkręcana elektryczna wkładka grzewcza EP-3 do EP-9 Z Incoloy alloy 825 Moc grzewcza 3 do 9 kw z regulatorem temperatury i zabezpieczeniem przed przegrzaniem Nie nadaje się do wyłącznie elektrycznego ogrzewania. Dostarczana jako oddzielnie spakowana Od strony konstrukcyjnej Wbudowanie elektrycznej wkładki grzewczej nie stosowany w instalacjach chłodniczych. Zmiany zastrzeżone,

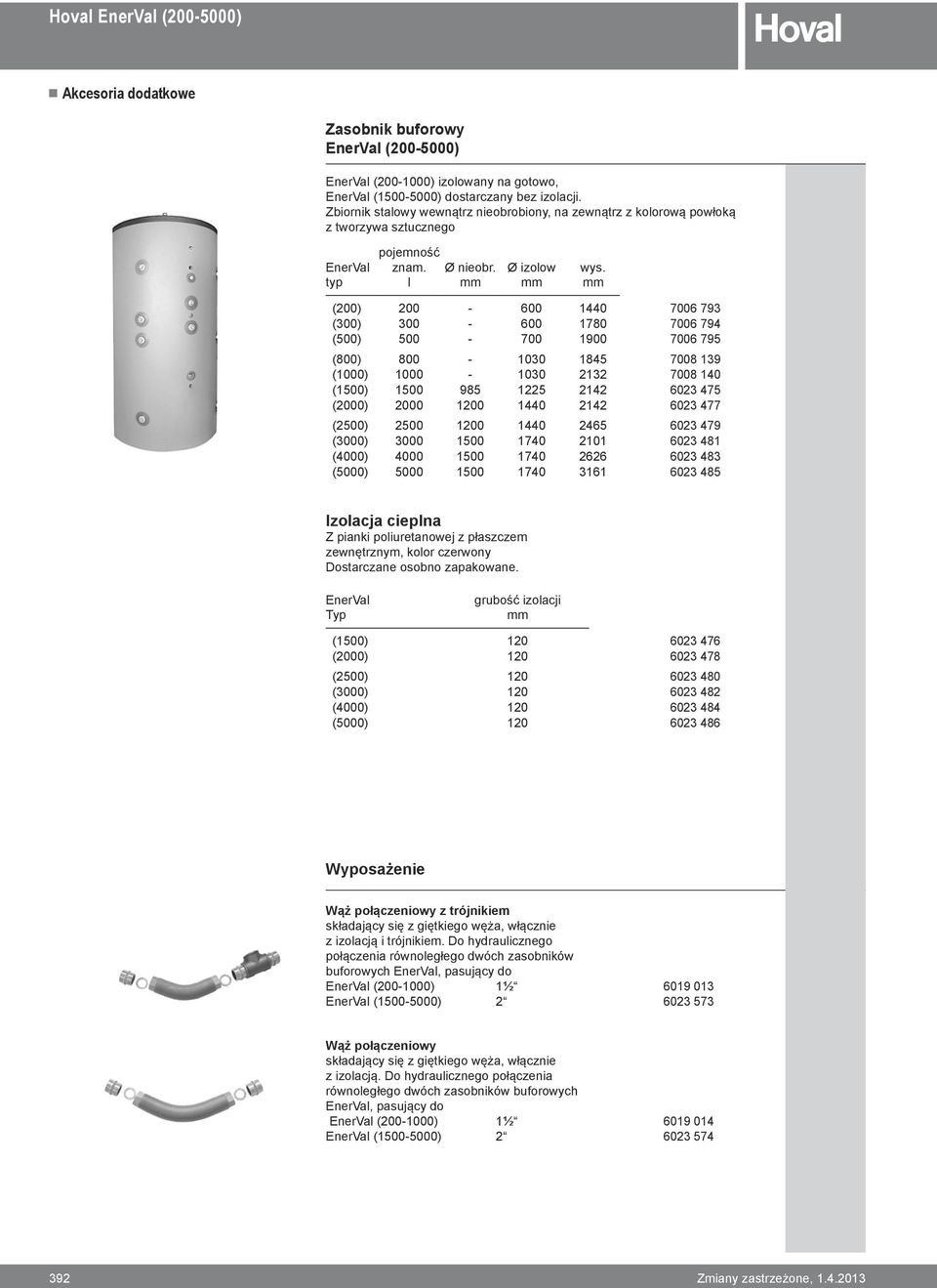

2 Akcesoria dodatkowe ( ) ( ) izolowany na gotowo, ( ) dostarczany bez izolacji. Zbiornik stalowy wewnątrz nieobrobiony, na zewnątrz z kolorową powłoką z tworzywa sztucznego pojemność znam. Ø nieobr. Ø izolow wys. typ l mm mm mm (200) XXX,00 (300) XXX,00 (500) XXX,00 (800) XXX,00 (1000) XXX,00 (1500) XXX,00 (2000) XXX,00 (2500) XXX,00 (3000) XXX,00 (4000) XXX,00 (5000) XXX,00 Izolacja cieplna Z pianki poliuretanowej z płaszczem zewnętrznym, kolor czerwony Dostarczane osobno zapakowane. grubość izolacji mm (1500) XXX,00 (2000) XXX,00 (2500) XXX,00 (3000) XXX,00 (4000) XXX,00 (5000) XXX,00 Wyposażenie Wąż połączeniowy z trójnikiem składający się z giętkiego węża, włącznie z izolacją i trójnikiem. Do hydraulicznego połączenia równoległego dwóch zasobników buforowych, pasujący do ( ) 1½ ( ) ,00 Wąż połączeniowy składający się z giętkiego węża, włącznie z izolacją. Do hydraulicznego połączenia równoległego dwóch zasobników buforowych, pasujący do ( ) 1½ ( ) , Zmiany zastrzeżone,

3 Akcesoria dodatkowe Wyposażenie Podwójny termostat RAZ - TW B C, 2 oddzielne ustawienia (widoczne z zewnątrz) pod pokrywą obudowy. Włącznie z tuleją zanurzeniową ½ - głębokość zanurzeniowa 150 mm, z mosiądzu niklowanego. Użycie jako termostat minimalny Zasilanie do zwolnienia pomp ładujących Użycie jako termostat maksymalny do ograniczania temperatury zasilania Art. Nr ,00 Taermostat zanurzeniowy RAK - TW1000.S SB C, nastawienie (widoczne z zewnątrz) pod pokrywą obudowy. Włącznie z tuleją zanurzeniową ½ - głębokość zanurzeniowa 150 mm, z mosiądzu niklowanego ,00 Termometr TMOV włącznie z tuleją zanurzeniową ½ ,00 Tuleja zanurzeniowa z rury ochronnej ½, SB 150 PN mm, mosiądz niklowany. Tuleja zanurzeniowa z rury ochronnej ½, SB 280 PN mm, mosiądz niklowany Wkręcane elektryczne wkładki grzewcze Element grzejny z Incoloy alloy 825, z regulatorem temperatury i zabezpieczeniem przed przegrzaniem. oddzielna, montaż od str. konstrukcyjnej, przyłącze 3x400 V. do Moc wbydowanie kw mm EP-3 3,0 390 ( ) EP-4,5 4,5 500 ( ) EP-6 6,0 620 ( ) EP-9 9,0 850 ( ) , , , ,00 Wkręcana lanca wtryskowa Do poziomego wbudowania do zasobnika buforowego. Do zmniejszenia zawirowania doprowadzanej wody. Głębokość wkręc [mm] do Rp 1½" 450 ( ) ,00 Rp 2" 600 ( ) ,00 Zmiany zastrzeżone,

4 Dane techniczne ( ) (200) (300) (500) (800) (1000) (1500) Pojemność znamionowa l ciśnienie robocze / ciśnienie próbne bar 3/4 3/4 3/4 3/4 3/4 3/4 Temperatura robocza maksymalna C Izolacja cieplna mm Współczynnik przewodzenia ciepła λ W/mK 0,034 0,034 0,034 0,041 0,041 0,041 Strata gotowości qb przy 60 C W Ciężar z izolacją kg Ciężar bez izolacji kg Wymiary patrz arkusz wymiarów ( ) (2000) (2500) (3000) (4000) (5000) Pojemność znamionowa l ciśnienie robocze / ciśnienie próbne bar 3/4 3/4 3/4 3/4 3/4 Temperatura robocza maksymalna C Izolacja cieplna mm Współczynnik przewodzenia ciepła λ W/mK 0,041 0,041 0,041 0,041 0,041 Strata gotowości qb przy 60 C W Ciężar bez izolacji kg Wymiary patrz arkusz wymiarów Wkręcane elektryczne wkładki grzewcze Element grzejny z Incoloy alloy 825 z regulatorem temperatury i zabezpieczeniem przed przegrzaniem, przyłącze 3 x 400 V. Nie nadaje się do wyłącznie elektrycznego ogrzewania. Moc Głębokość wbud. do kw mm EP-3 3,0 390 ( ) EP-4,5 4,5 500 ( ) EP-6 6,0 620 ( ) EP-9 9,0 850 ( ) 394 Zmiany zastrzeżone,

5 Wymiary (200,300) (500) L1 L2 5 1 Przyłącze ogrzewania Rp 1½" 2 Mufa do elektrycznego wkręcanego elementu grzejnego Rp 1½ (Pozycjonowanie zależne od instalacji, patrz schematy hydrauliczne kotłów grzewczych) 3 Mufa dla tulei zanurzeniowej, termostatu lub termometru Rp ½ 4 Kanał czujnikowy 5 Tylko (300) Wszystkie mufy długość: 50 mm Z powodu tolerancji produkcyjnych możliwe są odchylenia. Wymiary +/- 10 mm wymiar L1 L2 a b c d D e f g h j k l m nachyl. (200) (300) (500) Zmiany zastrzeżone,

6 Wymiary ( ) 1 Przyłącze ogrzewania (800,1000) Rp 1½ (1500,2000) Rp 2 2 Mufa do elektrycznego wkręcanego elementu grzejnego Rp 1½ 3 Mufa dla tulei zanurzeniowej, termostatu lub termometru Rp ½ Wszystkei mufy długość: 120 mm Z powodu tolerancji produkcyjnych możliwe są odchylenia. Wymiary +/- 10 mm a b c c1 d D e f g h j k l m n (800) (1000) (1500) (2000) wymiar nachyl 396 Zmiany zastrzeżone,

7 Wymiary ( ) 1 Przyłącze ogrzewania Rp 2 2 Mufa do opróżniania Rp 1 3 Mufa dla tulei zanurzeniowej, termostatu lub termometru Rp ½ Wszystkie mufy długość: 120 mm Variation because of the production tolerance possible Dimension +/- 10 mm a b c c1 d D e f g h j k l m n (2500) (3000) (4000) (5000) Wymiar nachyl Zmiany zastrzeżone,

8 Wymiary Zestaw połączeniowy do zasobnika buforowego Połączenie 2 ( ) A B D D1 R (500) ( ) Połączenie 2 ( ) A B D D1 R Q (1500) (2000) Q Q Prezentacja połączenia dwóch zasobników buforowych z zestawem łączeniowym zasobników Zasilanie z kotła Zasilanie do ogrzewania Zasilanie z kotła Zasilanie do ogrzewania Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhovalhov zasobnik buforowy alhovalho Dies ist ein unerlaubter Weg! Gehen Sie einen Schritt zurück oder löschen Sie dieses Shape! Sie haben die Möglichkeit ein neues Shape zu nehmen!!! hovhovalhovalhov zasobnik buforowy alhovalho 398 Zmiany zastrzeżone,
