1 IM2026 Effective with the Serial Number: Process Description Plasma Cutting Inverter LE BESTER SA ul.jana III Sobieskiego 19A PL Bielawa Tel.+48 (0) Fax +48 (0) Service:+48 (0) Operator s Manual / Instrukcja obsługi Best Cut 2000 Compressor ENG/POL Aplil / Kwiecień 2009

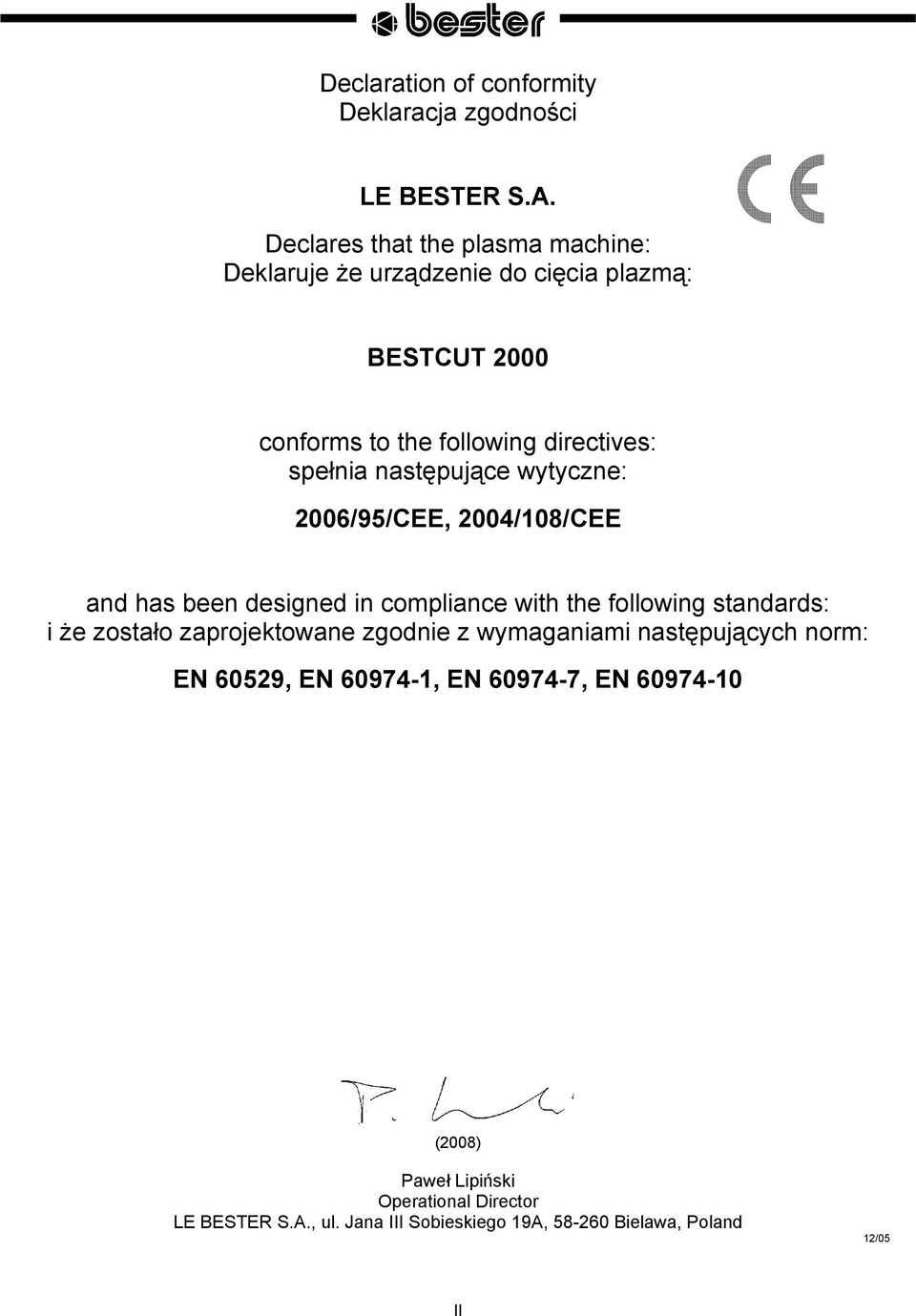

2 Declaration of conformity Deklaracja zgodności LE BESTER S.A. Declares that the plasma machine: Deklaruje że urządzenie do cięcia plazmą: BESTCUT 2000 conforms to the following directives: spełnia następujące wytyczne: 2006/95/CEE, 2004/108/CEE and has been designed in compliance with the following standards: i że zostało zaprojektowane zgodnie z wymaganiami następujących norm: EN 60529, EN , EN , EN (2008) Paweł Lipiński Operational Director LE BESTER S.A., ul. Jana III Sobieskiego 19A, Bielawa, Poland 12/05 II

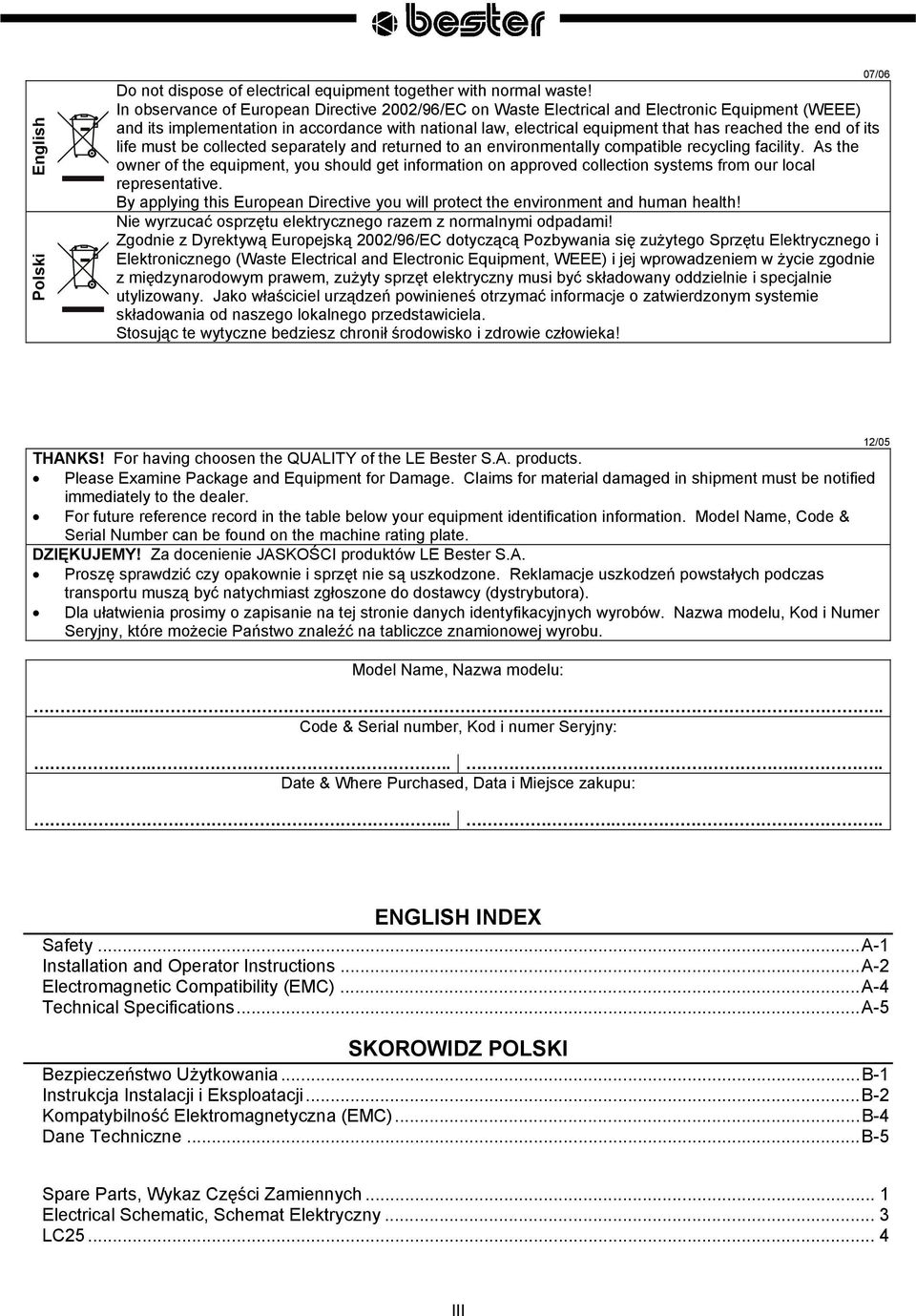

3 English Polski Do not dispose of electrical equipment together with normal waste! In observance of European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE) and its implementation in accordance with national law, electrical equipment that has reached the end of its life must be collected separately and returned to an environmentally compatible recycling facility. As the owner of the equipment, you should get information on approved collection systems from our local representative. By applying this European Directive you will protect the environment and human health! Nie wyrzucać osprzętu elektrycznego razem z normalnymi odpadami! Zgodnie z Dyrektywą Europejską 2002/96/EC dotyczącą Pozbywania się zużytego Sprzętu Elektrycznego i Elektronicznego (Waste Electrical and Electronic Equipment, WEEE) i jej wprowadzeniem w życie zgodnie z międzynarodowym prawem, zużyty sprzęt elektryczny musi być składowany oddzielnie i specjalnie utylizowany. Jako właściciel urządzeń powinieneś otrzymać informacje o zatwierdzonym systemie składowania od naszego lokalnego przedstawiciela. Stosując te wytyczne bedziesz chronił środowisko i zdrowie człowieka! 07/06 THANKS! For having choosen the QUALITY of the LE Bester S.A. products. Please Examine Package and Equipment for Damage. Claims for material damaged in shipment must be notified immediately to the dealer. For future reference record in the table below your equipment identification information. Model Name, Code & Serial Number can be found on the machine rating plate. DZIĘKUJEMY! Za docenienie JASKOŚCI produktów LE Bester S.A. Proszę sprawdzić czy opakownie i sprzęt nie są uszkodzone. Reklamacje uszkodzeń powstałych podczas transportu muszą być natychmiast zgłoszone do dostawcy (dystrybutora). Dla ułatwienia prosimy o zapisanie na tej stronie danych identyfikacyjnych wyrobów. Nazwa modelu, Kod i Numer Seryjny, które możecie Państwo znaleźć na tabliczce znamionowej wyrobu. Model Name, Nazwa modelu: Code & Serial number, Kod i numer Seryjny: Date & Where Purchased, Data i Miejsce zakupu: 12/ ENGLISH INDEX Safety...A-1 Installation and Operator Instructions...A-2 Electromagnetic Compatibility (EMC)...A-4 Technical Specifications...A-5 SKOROWIDZ POLSKI Bezpieczeństwo Użytkowania...B-1 Instrukcja Instalacji i Eksploatacji...B-2 Kompatybilność Elektromagnetyczna (EMC)...B-4 Dane Techniczne...B-5 Spare Parts, Wykaz Części Zamiennych... 1 Electrical Schematic, Schemat Elektryczny... 3 LC III

4 Safety 02/05 WARNING This equipment must be used by qualified personnel. Be sure that all installation, operation, maintenance and repair procedures are performed only by qualified person. Read and understand this manual before operating this equipment. Failure to follow the instructions in this manual could cause serious personal injury, loss of life, or damage to this equipment. Read and understand the following explanations of the warning symbols. LE Bester S.A. is not responsible for damages caused by improper installation, improper care or abnormal operation. WARNING: This symbol indicates that instructions must be followed to avoid serious personal injury, loss of life, or damage to this equipment. Protect yourself and others from possible serious injury or death. READ AND UNDERSTAND INSTRUCTIONS: Read and understand this manual before operating this equipment. Plasma cutting or gouging can be hazardous. Failure to follow the instructions in this manual could cause serious personal injury, loss of life, or damage to this equipment. ELECTRICALLY POWERED EQUIPMENT: Turn off input power using the disconnect switch at the fuse box before working on this equipment. Ground this equipment in accordance with local electrical regulations. ELECTRIC AND MAGNETIC FIELDS MAY BE DANGEROUS: Electric current flowing through any conductor creates electric and magnetic fields (EMF). EMF fields may interfere with some pacemakers, and welders having a pacemaker shall consult their physician before operating this equipment. CE COMPLIANCE: This equipment complies with the European Community Directives. WORK MATERIALS CAN BURN: Cutting generates a large amount of heat. Hot surfaces and materials in work area can cause serious burns. Use gloves and pliers when touching or moving materials in the work area. SAFETY MARK: This equipment is suitable for supplying power for cutting operations carried out in an environment with increased hazard of electric shock. CYLINDER MAY EXPLODE IF DAMAGED: Use only compressed gas cylinders containing the correct shielding gas for the process used and properly operating regulators designed for the gas and pressure used. Always keep cylinders in an upright position securely chained to a fixed support. Do not move or transport gas cylinders with the protection cap removed. Do not allow the torch, work clamp or any other electrically live part to touch a gas cylinder. Gas cylinders must be located away from areas where they may be subjected to physical damage or the cutting process including sparks and heat sources. Cutting sparks can cause explosion or fire. Keep flammables away from cutting. Do not cut near flammables. Have a fire extinguisher nearby, and have a watch person ready to use it. Do not cut on drums or any closed container. The plasma arc can cause injury and burns. Keep your body away from nozzle and plasma arc. Turn off power before disassembling torch. Do not grip material near cutting path. Wear complete body protection. Electric shock from torch or wiring can kill. Wear dry insulating gloves. Do not wear wet or damaged gloves. Protect yourself from electric shock by insulating yourself from work and ground. Disconnect input plug or power before working on machine. A-1

5 Breathing cutting fumes can be hazardous to your health. Keep your head out of the fumes. Use forced ventilation or local exhaust to remove the fumes. Use ventilating fan to remove fumes. Arc rays can burn eyes and injure skin. Wear hat and safety glasses. Use ear protection and button shirt collar. Use welding helmet with correct shade of filter. Wear complete body protection. Become trained and read the instructions before working on the machine or cutting. Do not remove or paint over (cover) the label. Installation and Operator Instructions Read this entire section before installation or operation of the machine. Location and Environment This machine can operate in harsh environments. However, it is important that simple preventative measures are followed to assure long life and reliable operation: Do not place or operate this machine on a surface with an incline greater than 15 from horizontal. Do not use this machine for pipe thawing. This machine must be located where there is free circulation of clean air without restrictions for air movement to and from the air vents. Do not cover the machine with paper, cloth or rags when switched on. Dirt and dust that can be drawn into the machine should be kept to a minimum. This machine has a protection rating of IP23S. Keep it dry when possible and do not place it on wet ground or in puddles. Locate the machine away from radio controlled machinery. Normal operation may adversely affect the operation of nearby radio controlled machinery, which may result in injury or equipment damage. Read the section on electromagnetic compatibility in this manual. Do not operate in areas with an ambient temperature greater than 40 C. Duty Cycle The duty cycle of a plasma machine is the percentage of time in a 10 minute cycle at which the operator can operate the machine at rated cutting current. Example: 35% duty cycle means that is possible cut for 3,5 minutes, then the machine stops for 6,5minutes. Refer to the Technical Specification section for more information about the machine rated duty cycles. Input Supply Connection Check the input voltage, phase, and frequency supplied to this machine before turning it on. The allowable input voltage is indicated in the technical specification section of this manual and on the rating plate of the machine. Be sure that the machine is grounded. Make sure the amount of power available from the input connection is adequate for normal operation of the machine. The fuse rating and cable sizes are both indicated in the technical specification section of this manual. Output Connections This machine is sent from the factory with a cutting torch and work clamp installed. The work clamp must be securely connected to the work piece. If the work piece is painted or extremely dirty it may be necessary to expose the bare metal in order to make a good electrical connection. WARNING Use ONLY the torch supplied with this machine. For a replacement refer to the Maintenance section of this manual. WARNING Always turn OFF the machine when working on the torch. WARNING Do not remove the work clamp during cutting, plasma cutting generates high voltages that can kill. WARNING Open Circuit Voltage U 0 > 100VDC. For more information refer to the Technical Specification section. Built-In Compressor This machine has a built-in compressor that allow to operates in areas where an external primary air is not available. Only an electrical mains supply is necessary! A-2

6 Controls and Operational Features A. Output Current Knob: Potentiometer used to set the output current used during cutting. Refer to the Technical Specification section for more information about the machine rated current range. Air Purge: The Output Current Knob completely rotated counterclockwise enables the air purge function. A 5 minutes timeout stops the purge function; this happens only if the Output Current Knob remains in the purge mode for a long time. B. Power ON/OFF green LED: It lights up when the machine is ON. C. Output red LED: See meanings in the following table. D. Thermal yellow LED: See meanings in the following table. LEDs Output Thermal Meaning (Red) (Yellow) On Off The cutting torch is energized. On On Part in place error: the retaining cap is not properly screwed. To restore the machine: Turn Off the Power switch [H]. Screw firmly the torch retaining cap. Before turning On the Power switch [H], wait 15seconds for machine internal reset. Off On The machine is overheated and the output has been disabled. This usually occurs when the duty cycle of the machine has been exceeded. Leave the machine On to allow the internal components to cool. When the thermal LED turns off, normal operation is again possible. Off Blink Mains undervoltage error: the machine is disabled. When the mains return in the correct range, the machine restart automatically. Blink Off Low air pressure error. To check / adjust the air pressure (see recommended values in the Tecnical Specifications of this manual): Put the machine in Purge mode [A]. Check and adjust the air pressure through the manometer and air pressure regulator knob [F]. If necessary, check and adjust also the inlet air pressure through the commands of the external compressor. E. Fan: Provides machine cooling. It is switched ON with the machine and continues to run till the machine is turned OFF. F. Power Switch: It turns ON / OFF the input power to the machine. G. Input cable: Connect it to the mains. Cutting Process The air plasma cutting process uses air as primary cutting gas and as torch cooling gas. The air is provided by the built-in compressor with a pressure of 3.5bar (approximate value). The pilot arc is struck as follow: The torch button enables the built-in compressor that provide the air flow to the torch. Releasing the torch button the cutting process is stopped, but the compressor continues to run for the post-flow stage. The design concept at the basis of these power sources is to have available a current which remains constant at the set value, independently from the length of the plasma arc. When preparing to cut, make sure you have all materials needed to complete the job and have taken all safety precautions. Install the machine as instructed in this manual and remember to attach the work clamp to the work piece. Turn ON the Power Switch [H] placed on the back of the machine; the LED [B] on the front panel will turn ON. The unit is now ready to operate. Check that the primary air is available through the Air Purge function [A]. Set the desired current value with the Output Current [A] knob. To start the cutting process just press the torch button, making sure you are not aiming the torch air blow towards people or foreign objects. During the cutting process it is possible to hold the torch away from the work piece for an extended period of time. A-3

7 To piercing the work piece, lower the torch onto the metal at a 30 angle away from the operator. This will blow the dross (melted metal) away from the torch tip. Slowly rotate the torch to the vertical position as the arc becomes deeper. Once the work piece is pierced normal cutting can occur. Keep moving while cutting and cut at a steady speed so that the arc leg is 10 to 20 behind the travel direction. Use a 5 to 15 leading angle in the direction of the cut. Once the cutting process is terminated releasing off the torch button will cause the plasma arc to be turned off; the air flow will continue for approximately 20sec. (postflow) to allow the cooling down of the torch. Maintenance WARNING For any maintenance or repair operations it is recommended to contact the nearest technical service center or LE Bester S.A. Maintenance or repairs performed by unauthorized service centers or personnel will null and void the manufacturers warranty. The frequency of the maintenance operations may vary in accordance with the working environment. Any noticeable damage should be reported immediately. Check cables and connections integrity. Replace, if necessary. Regularly clean the torch head, check its consumables and if necessary replace them. WARNING Refer to the torch instructions before changing or servicing the torch. Keep clean the machine. Use a soft dry cloth to clean the enclosing case, especially the airflow inlet / outlet louvers. Regularly clean the compressor air inlet filter. WARNING Do not open this machine and do not introduce anything into its openings. Power supply must be disconnected from the machine before maintenance and service. After each repair, perform proper tests to check safety requirements. Cutting Speed The cutting speed is a function of: Thickness and of material to be cut. Value of set current. The current setting affects the quality of the cut edge. Geometrical shape of the cut (whether straight or curved). In order to provide indications on the most suitable setting, the following table was established, based on tests performed on an automatic test-bench; the best results however can only be achieved from direct experience by the operator in his actual working conditions. Current Speed (cm/min.) Thickness (A) MILD STEEL 4 mm mm mm mm mm 25 5 Electromagnetic Compatibility (EMC) 11/04 This machine has been designed in accordance with all relevant directives and standards. However, it may still generate electromagnetic disturbances that can affect other systems like telecommunications (telephone, radio, and television) or other safety systems. These disturbances can cause safety problems in the affected systems. Read and understand this section to eliminate or reduce the amount of electromagnetic disturbance generated by this machine. This machine has been designed to operate in an industrial area. To operate in a domestic area it is necessary to observe particular precautions to eliminate possible electromagnetic disturbances. The operator must install and operate this equipment as described in this manual. If any electromagnetic disturbances are detected the operator must put in place corrective actions to eliminate these disturbances with, if necessary, assistance from LE Bester S.A. Before installing the machine, the operator must check the work area for any devices that may malfunction because of A-4

8 electromagnetic disturbances. Consider the following. Input and output cables, control cables, and telephone cables that are in or adjacent to the work area and the machine. Radio and/or television transmitters and receivers. Computers or computer controlled equipment. Safety and control equipment for industrial processes. Equipment for calibration and measurement. Personal medical devices like pacemakers and hearing aids. Check the electromagnetic immunity for equipment operating in or near the work area. The operator must be sure that all equipment in the area is compatible. This may require additional protection measures. The dimensions of the work area to consider will depend on the construction of the area and other activities that are taking place. Consider the following guidelines to reduce electromagnetic emissions from the machine. Connect the machine to the input supply according to this manual. If disturbances occur if may be necessary to take additional precautions such as filtering the input supply. The output cables should be kept as short as possible and should be positioned together. If possible connect the work piece to ground in order to reduce the electromagnetic emissions. The operator must check that connecting the work piece to ground does not cause problems or unsafe operating conditions for personnel and equipment. Shielding of cables in the work area can reduce electromagnetic emissions. This may be necessary for special applications. Technical Specifications Input Voltage 230 V ±10% Single Phase INPUT Input Power at Rated Output 2 100% Duty Cycle % Duty Cycle 3 35% Duty Cycle RATED OUTPUT AT 40 C Output Current Frequency 50Hz Duty Cycle Output Voltage (Based on a 10 min. period) 100% 15 A 86 Vdc 60% 20 A 88 Vdc 35% 25 A 90 Vdc OUTPUT RANGE Cutting Current Range Maximum Open Circuit Voltage Pilot Arc Current A 500 Vdc 10 A RECOMMENDED INPUT CABLE AND FUSE SIZES Fuse (delayed) or Circuit Breaker ( D Type of Plug Input Power Cable characteristic) Size (Included with Machine) 16 A SCHUKO 16A / 250V 3 Conductor, 1.5 mm 2 PHYSICAL DIMENSIONS Height Width Length Weight (case only,without torch) 385 mm 215 mm 480 mm 18 kg Operating Temperature -10 C to +40 C Storage Temperature -10 C to +40 C A-5

9 Bezpieczeństwo Użytkowania 02/05 OSTRZEŻENIE Urządzenie to może być używane tylko przez wykwalifikowany personel. Należy być pewnym, że instalacja, obsługa, przeglądy i naprawy są przeprowadzane tylko przez osoby wykwalifikowane. Instalacji i eksploatacji tego urządzenia można dokonać tylko po dokładnym zapoznaniu się z tą instrukcją obsługi. Nieprzestrzeganie zaleceń zawartych w tej instrukcji może narazić użytkownika na poważne obrażenie ciała, śmierć lub uszkodzenie samego urządzenia. LE Bester S.A. nie ponosi odpowiedzialności za uszkodzenia spowodowane niewłaściwą instalacją, niewłaściwą konserwacją lub nienormalną obsługą. OSTRZEŻENIE: Symbol ten wskazuje, że bezwzględnie muszą być przestrzegane instrukcje dla uniknięcia poważnego obrażenia ciała, śmierci lub uszkodzenia samego urządzenia. Chroń siebie i innych przed możliwym poważnym obrażeniem ciała lub śmiercią. CZYTAJ ZE ZROZUMIENIEM INSTRUKCJE: Przed rozpoczęciem użytkowania tego urządzenia czytaj niniejszą instrukcję ze zrozumieniem. Cięcie plazmowe lub żłobienie mogą być niebezpieczne. Nieprzestrzeganie instrukcji tutaj zawartych może spowodować poważne obrażenia ciała, śmierć lub uszkodzenie samego urządzenia. URZĄDZENIE ZASILANE ELEKTRYCZNIE: Przed przystąpieniem do jakichkolwiek prac przy tym urządzeniu odłączyć jego zasilanie sieciowe. Urządzenie to powinno być zainstalowane i uziemione zgodnie z zaleceniami producenta i obowiązującymi przepisami. POLE ELEKTROMAGNETYCZNE MOŻE BYĆ NIEBEZPIECZNE: Prąd elektryczny płynący przez jakikolwiek przewodnik wytwarza wokół niego pole elektromagnetyczne. Pole elektromagnetyczne może zakłócać pracę rozruszników serca i spawacze z wszczepionym rozrusznikiem serca przed podjęciem pracy z tym urządzeniem powinni skonsultować się ze swoim lekarzem. ZGODNOŚĆ Z CE: Urządzenie to spełnia zalecenia Europejskiego Komitetu CE. MATERIAŁ PODDANY OBRÓBCE MOŻE POPARZYĆ: Proces cięcia wytwarza dużą ilość ciepła. Rozgrzane powierzchnie i materiał w polu pracy mogą spowodować poważne poparzenia. Stosować rękawice i szczypce, gdy dotykamy lub przemieszczamy materiał w polu pracy. ZNAK BEZPIECZEŃSTWA: Urządzenie to jest przystosowane do zasilania sieciowego, do procesu cięcia prowadzonego w środowisku o podwyższonym ryzyku porażenia elektrycznego. BUTLA MOŻE WYBUCHNĄĆ, JEŚLI JEST USZKODZONA: Stosować tylko butle atestowane z gazem odpowiedniego rodzaju do stosowanego procesu i poprawnie działającymi regulatorami ciśnienia, przeznaczonymi dla stosowanego gazu i ciśnienia. Zawsze utrzymywać butlę w pionowym położeniu, zabezpieczając ją łańcuchem przed wywróceniem się. Nie przemieszczać i nie transportować butli z gazem ze zdjętym kołpakiem zabezpieczającym. Nigdy nie dotykać palnika, zacisku uziemiającego lub jakiegokolwiek elementu obwodu przewodzącego prąd do butli z gazem. Butle z gazem muszą być umieszczane z dala od miejsca gdzie mogłyby ulec uszkodzeniu lub gdzie byłyby narażone na działanie procesu cięcia obejmującego iskry i źródła ciepła. Iskry mogą spowodować pożar lub wybuch. Wszystko, co może się zapalić lub wybuchnąć usunąć z pola pracy. Sprawny sprzęt przeciwpożarowy winien być usytuowany w widocznym i łatwo dostępnym miejscu. Nie ciąć żadnych zamkniętych pojemników. Łuk plazmowy może zranić lub poparzyć. Trzymać części ciała z dla od dyszy i łuku plazmowego. Odłączyć zasilanie urządzenia przed demontażem palnika. Nie chwytać materiału w pobliżu ścieżki cięcia. Stosować kompletną odzież ochronną. B-1

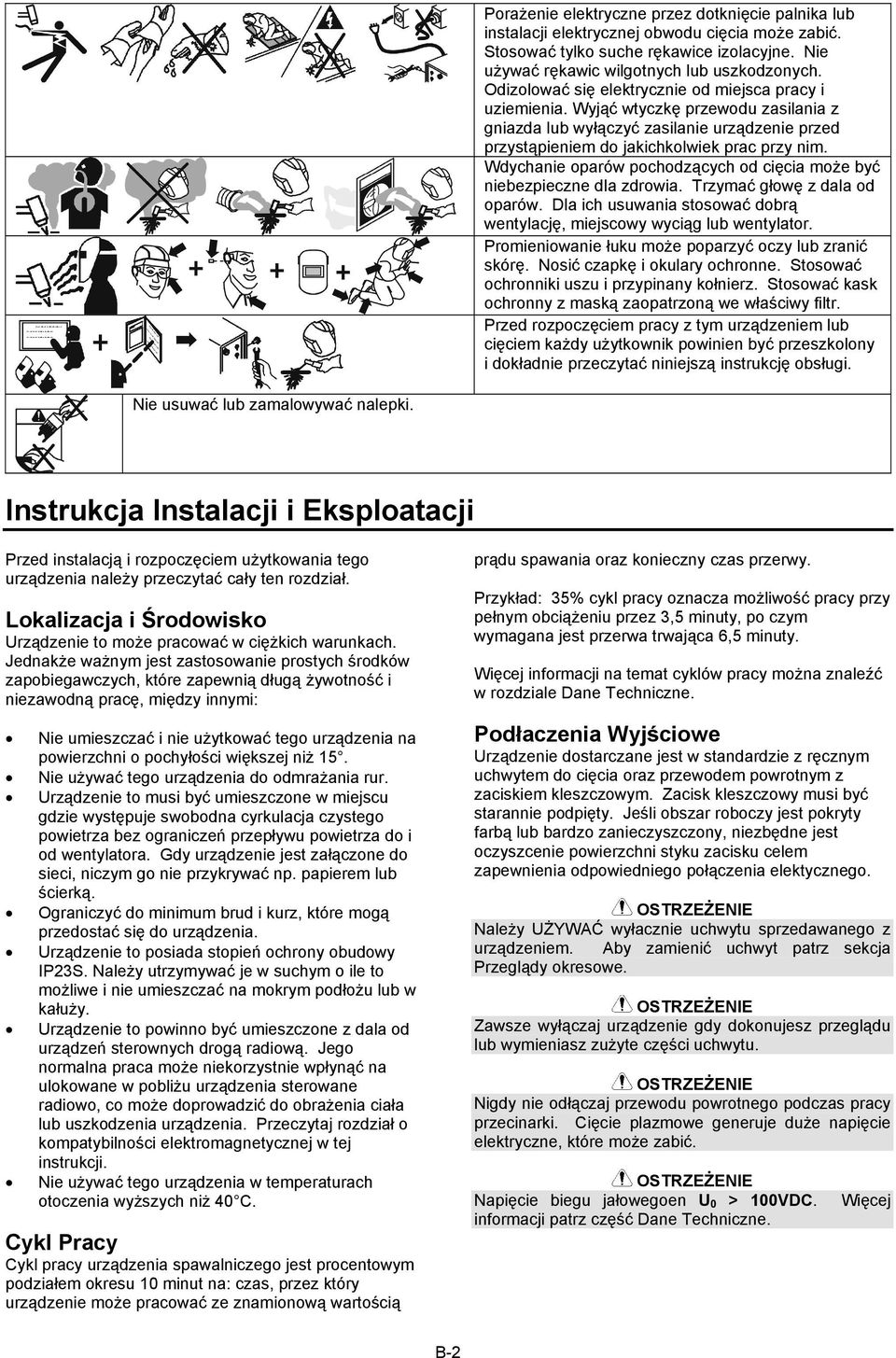

10 Porażenie elektryczne przez dotknięcie palnika lub instalacji elektrycznej obwodu cięcia może zabić. Stosować tylko suche rękawice izolacyjne. Nie używać rękawic wilgotnych lub uszkodzonych. Odizolować się elektrycznie od miejsca pracy i uziemienia. Wyjąć wtyczkę przewodu zasilania z gniazda lub wyłączyć zasilanie urządzenie przed przystąpieniem do jakichkolwiek prac przy nim. Wdychanie oparów pochodzących od cięcia może być niebezpieczne dla zdrowia. Trzymać głowę z dala od oparów. Dla ich usuwania stosować dobrą wentylację, miejscowy wyciąg lub wentylator. Promieniowanie łuku może poparzyć oczy lub zranić skórę. Nosić czapkę i okulary ochronne. Stosować ochronniki uszu i przypinany kołnierz. Stosować kask ochronny z maską zaopatrzoną we właściwy filtr. Przed rozpoczęciem pracy z tym urządzeniem lub cięciem każdy użytkownik powinien być przeszkolony i dokładnie przeczytać niniejszą instrukcję obsługi. Nie usuwać lub zamalowywać nalepki. Instrukcja Instalacji i Eksploatacji Przed instalacją i rozpoczęciem użytkowania tego urządzenia należy przeczytać cały ten rozdział. Lokalizacja i Środowisko Urządzenie to może pracować w ciężkich warunkach. Jednakże ważnym jest zastosowanie prostych środków zapobiegawczych, które zapewnią długą żywotność i niezawodną pracę, między innymi: Nie umieszczać i nie użytkować tego urządzenia na powierzchni o pochyłości większej niż 15. Nie używać tego urządzenia do odmrażania rur. Urządzenie to musi być umieszczone w miejscu gdzie występuje swobodna cyrkulacja czystego powietrza bez ograniczeń przepływu powietrza do i od wentylatora. Gdy urządzenie jest załączone do sieci, niczym go nie przykrywać np. papierem lub ścierką. Ograniczyć do minimum brud i kurz, które mogą przedostać się do urządzenia. Urządzenie to posiada stopień ochrony obudowy IP23S. Należy utrzymywać je w suchym o ile to możliwe i nie umieszczać na mokrym podłożu lub w kałuży. Urządzenie to powinno być umieszczone z dala od urządzeń sterownych drogą radiową. Jego normalna praca może niekorzystnie wpłynąć na ulokowane w pobliżu urządzenia sterowane radiowo, co może doprowadzić do obrażenia ciała lub uszkodzenia urządzenia. Przeczytaj rozdział o kompatybilności elektromagnetycznej w tej instrukcji. Nie używać tego urządzenia w temperaturach otoczenia wyższych niż 40 C. Cykl Pracy Cykl pracy urządzenia spawalniczego jest procentowym podziałem okresu 10 minut na: czas, przez który urządzenie może pracować ze znamionową wartością prądu spawania oraz konieczny czas przerwy. Przykład: 35% cykl pracy oznacza możliwość pracy przy pełnym obciążeniu przez 3,5 minuty, po czym wymagana jest przerwa trwająca 6,5 minuty. Więcej informacji na temat cyklów pracy można znaleźć w rozdziale Dane Techniczne. Podłaczenia Wyjściowe Urządzenie dostarczane jest w standardzie z ręcznym uchwytem do cięcia oraz przewodem powrotnym z zaciskiem kleszczowym. Zacisk kleszczowy musi być starannie podpięty. Jeśli obszar roboczy jest pokryty farbą lub bardzo zanieczyszczony, niezbędne jest oczyszcenie powierzchni styku zacisku celem zapewnienia odpowiedniego połączenia elektycznego. OSTRZEŻENIE Należy UŻYWAĆ wyłacznie uchwytu sprzedawanego z urządzeniem. Aby zamienić uchwyt patrz sekcja Przeglądy okresowe. OSTRZEŻENIE Zawsze wyłączaj urządzenie gdy dokonujesz przeglądu lub wymieniasz zużyte części uchwytu. OSTRZEŻENIE Nigdy nie odłączaj przewodu powrotnego podczas pracy przecinarki. Cięcie plazmowe generuje duże napięcie elektryczne, które może zabić. OSTRZEŻENIE Napięcie biegu jałowegoen U 0 > 100VDC. Więcej informacji patrz część Dane Techniczne. B-2

11 Wbudowany kompresor To urządzenie posiada wbudowany kompresor ułatwiający pracę w miejscach gdzie niemożliwe jest podłączenie zewnętrznego kompresora. Do użycia potrzebne jest tylko zasilanie elektryczne! Opis Elementów Sterowania i Obsługi A. Pokrętło regulatora prądu cięcia: Potencjometr służy do regulowania prądu cięcia. Aby uzyskać więcej informacji o zakresie prądu cięcia patrz część Dane Techniczne. Ładowanie ciśnienia powietrza: Pokrętło regulatora prądu cięcia przekręcone przeciwnie do ruchu wskazówek zegara uruchamia funkcję ładowania. Jeśli funkcja nie zostanie wyłączona przez użytkownika, maszyna zrobi to automatycznie po upływie 5 minut. Nie świeci Miga Błąd zasilania: maszyna nie załącza się. Gdy napięcie zasilania powróci do odpowiedniej wartości urządzenie załączy się automatycznie. Miga Nie świeci Zbyt niskie ciśnienie powietrza. Aby sprawdzić/ustawić odpowiednie ciśnienie (sprawdź wartości w dziale Specyfikacja Techniczna): Nastaw urządzenie na tryb ładowania ciśnienia [A]. Sprawdź i ustaw odpowiednie ciśnienie urzywając manometru i pokrętła regulacji ciśnienia [F]. Jeśli to konieczne sprawdź i ustaw odpowiednie ciśnienie podawane z zewnętrznego kompresora. B. Zasilanie Zał./Wył. - zielona dioda LED: Świeci gdy urządzenie jest załączone. C. Wyłączenie - czerwona dioda LED: Patrz tabela. D. Zabezpieczenie termiczne żółta dioda LED: Patrz tabela. Dioda Wył Temp Znaczenie (Czerwona) (Żółta) Świeci Nie świeci Uchwyt do cięcia jest przegrzany. Świeci Świeci Błąd części eksploatacyjnej: kapa ochronna jest przykręcona nieprawidłowo. Aby zresetować maszynę: Wyłącz zasilanie [H]. Dokręć prawidłowo kapę ochronną. Zanim włączysz zasilanie przełącznikiem [H] odczekaj 15 sekund. Nie świeci Świeci Urządzenie zostało przegrzane i czujnik termiczny rozłączył je. Zdarza się to głównie wtedy gdy przektoczony został maksymalny cykl pracy. Pozostaw urządzenie włączone aby komponenty zawarte w środku ostygły. Gdy żółta dioda LED zgaśnie normalna praca jest znów możliwa. E. Wentylator: Chłodzi urządzenie. Jest uruchamiany wraz z urządzeniem i pracuje ąż do jej wyłączenia. F. Wyłącznik: Załącza i wyłącza urządzenie G. Przewód zasilajacy: Należy podłączyć do gniazda sieciowego. Proces cięcia Proces cięcia plazmą powietrzną, wykorzystuje powietrze do usuwania stopionego metalu oraz chłodzenia uchwytu,a jego ciśnienie na poziomie 3,5 bar (wartość śrenia) dostarczane jest przez wbudowany kompresor powietrza. Łuk pilotujący zapalany jest w następujący sposób: Przycisk w uchwycie załącza wbudowany kompresor, który dostarcza powietrze do uchwytu. Zwalniając przycisk na uchwycie, proces cięcia zostaje zakończony ale powietrze podawane jest jeszcze przez chwilę w celu ochłodzenia uchwytu. Projekt I koncepcja tego typu źródeł zawiera możliwość nastawienia stałej wartości prądu cięcia niezależnie od długości łuku plazmowego. B-3

12 Przygotowując się do cięcia upewnij się, że masz wszystkie materiały potrzebne do wykonania pracy I podjąłeś wszelkie środki ostrożności. Zainstaluj maszynę w sposób opisany w tej instrukcji i upewnij się, że zapiąłeś do materiału zacisk kleszczowy przewodu powrotnego. Włącz maszynę przełącznikiem [H] umieszczonym na tylnej ściance maszyny; dioda LED [B] umieszczona na przednim panelu zaświeci się. Urządzenie jest gotowe do pracy. Sprawdź przepływ powietrza urzywając do tego funkcji Testu Przepływu [A]. Nastaw odpowiednią wartość prądy cięcia pokrętłem regulacji [A]. Aby rozpocząć cięcie, naciiśnij przycisk na uchwycie upewniając się, że nie kierujesz uchwytu w osoby stojące w pobliżu. Podczas procesu cięcia możliwe jest trzymanie uchwytu nad materiałem. Aby przebić się przez cięty materiał trzymaj uchwyt w kierunku od operatora pod kątem 30 W ten sposób stopiony metal zostanie usunięty i nie zanieczyści końcówki w uchwycie. Powoli obróć uchwyt do pozycji pionowej aby łuk elektryczny docierał głębiej. W przypadku gdy nie trzeba przebijać się przez materiał, proces cięcia można rozpocząć bez specjalnego przygotowania powierzchni cięcia. Przesuwaj uchyt ze stałą prędkością tak aby łuk podążał pod kątem 10 do 20 w kierunku cięcia. Trzymaj uchwyt pod kątem 5 do 15 w celu ułatwienia prowadzenia. Po zakończeniu cięcia, zwalniając przycisk na uchwycie, łuk plazmowy zostanie wyłączony. Przepływ powietrza potrwa jeszcze ok. 20 sekund w celu ochłodzienia korpusu uchwytu. Przeglądy Okresowe OSTRZEŻENIE W celu przeglądu lub naprawy zalecany jest kontakt z najbliższym autoryzowanym serwisem LE Bester S.A. Przeglądy i naprawy dokonywane w nieautoryzowanych punktach serwisowych nie sa objęte gwarancją producenta. Częstotliwość przeglądów zależy od warunków w środowisku pracy urządzenia. Każde zauważone uszkodzenie powinno być natychmiast zgłoszone. Sprawdź przewody i wtyki przyłączeniowe. Wymień jeżeli jest to konieczne. Regularnie czyść korpus uchwytu, sprawdzaj stan części zużywających się i w razie potrzeby wymień je. OSTRZEŻENIE Zanim wymienisz części zużywające się lub przejdziesz do operacji serwisowych przeczytaj załączoną instrukcję obsługi uchwytu. Utrzymuj urządzenie w czystości. Używaj miękkiej suchej szmatki do czyszcenia obudowy. Szczególną uwagę należy zwrócić na szczeliny wentylacyjne wlotu i wylotu powietrza. Regularnie czyść filtr powietrza. OSTRZEŻENIE Nie otwieraj urządzenia I nie dokonuj żadnych zmian wewnątrz. Przewód zasilajacy musi być odłączony od sieci zasilajacej podczas przegladów i napraw. Po każdej naprawie wykonaj właściwy test dla sprawdzenia bezpieczeństwa urzadzenia. Prędkość Cięcia Prędkośc cięcia jest funkcją: Grubości I rodzaju ciętego materiału. Wartości ustawionego prądu, który ma wpływ na jakośc krawędzi ciętego materiału. Geometrycznego kształtu linii cięcia (czy jest to linia prosta czy krzywa). Dla uzyskania jak najlepszych rezultatów opracowano poniższą tabelę. Bazowano na testach przeprowadzanych w aplikacjach automatycznych. Ale najlepsze rezultaty mogą być uzyskane przez operatora o dużym doświadczeniu po uwzględnieniu aktualnych warunków pracy. Prąd Prędkość (cm/min.) Grubość (A) Stal niestopowa 4 mm mm mm mm mm 25 5 Kompatybilność Elektromagnetyczna (EMC) 11/04 Urządzenie to zostało zaprojektowane zgodnie ze wszystkimi odnośnymi zaleceniami i normami. Jednakże może ono B-4

13 wytwarzać zakłócenia elektromagnetyczne, które mogą oddziaływać na inne systemy takie jak systemy telekomunikacyjne (telefon, odbiornik radiowy lub telewizyjny) lub systemy zabezpieczeń. Zakłócenia te mogą powodować problemy z zachowaniem wymogów bezpieczeństwa w odnośnych systemach. Dla wyeliminowania lub zmniejszenia wpływu zakłóceń elektromagnetycznych wytwarzanych przez to urządzenie należy dokładnie zapoznać się zaleceniami tego rozdziału. Urządzenie to zostało zaprojektowane do pracy w obszarze przemysłowym. Aby używać go w gospodarstwie domowym niezbędne jest przestrzeganie specjalnych zabezpieczeń koniecznych do wyeliminowania możliwych zakłóceń elektromagnetycznych. Urządzenie to musi być zainstalowane i obsługiwane tak jak to opisano w tej instrukcji. Jeżeli stwierdzi się wystąpienie jakiekolwiek zakłóceń elektromagnetycznych obsługujący musi podjąć odpowiednie działania celem ich eliminacji i w razie potrzeby skorzystać z pomocy LE Bester S.A. Nie dokonywać żadnych zmian w tym urządzeniu bez pisemnej zgody LE Bester S.A. Przed zainstalowaniem tego urządzenia, obsługujący musi sprawdzić miejsce pracy czy nie znajdują się tam jakieś urządzenia, które mogłyby działać niepoprawnie z powodu zakłóceń elektromagnetycznych. Należy wziąć pod uwagę: Kable wejściowe i wyjściowe, przewody sterujące i przewody telefoniczne, które znajdują się w, lub w pobliżu miejsca pracy i urządzenia. Nadajniki i odbiorniki radiowe lub telewizyjne. Komputery lub urządzenia sterowane komputerowo. Urządzenia systemów bezpieczeństwa i sterujące stosowane w przemyśle. Sprzęt służący do pomiarów i kalibracji. Osobiste urządzenia medyczne takie jak rozruszniki serca czy urządzenia wspomagające słuch. Sprawdzić odporność elektromagnetyczną sprzętu pracującego w, lub w miejscu pracy. Obsługujący musi być pewien, że cały sprzęt w obszarze pracy jest kompatybilny. Może to wymagać dodatkowych pomiarów. Wymiary miejsca pracy, które należy brać pod uwagę będą zależały od konfiguracji miejsca pracy i innych czynników, które mogą mieć miejsce. Ażeby zmniejszyć emisję promieniowania elektromagnetycznego urządzenia należy wziąć pod uwagę następujące wskazówki: Podłączyć urządzenie do sieci zasilającej zgodnie ze wskazówkami tej instrukcji. Jeśli mimo to pojawią się zakłócenia, może zaistnieć potrzeba przedsięwzięcia dodatkowych zabezpieczeń takich jak np. filtrowanie napięcia zasilania. Kable wyjściowe powinny być możliwie krótkie i ułożonym razem, jak najbliżej siebie. Dla zmniejszenia promieniowania elektromagnetycznego, jeśli to możliwe należy uziemiać miejsce pracy. Obsługujący musi sprawdzić czy połączenie miejsca pracy z ziemią nie powoduje żadnych problemów lub nie pogarsza warunków bezpieczeństwa dla obsługi i urządzenia. Ekranowanie kabli w miejscu pracy może zmniejszyć promieniowanie elektromagnetyczne. Dla pewnych zastosowań może to okazać się niezbędne. Dane Techniczne Napięcie Zasilania 230 V ±10% Jedno fazowe PARAMETRY WYJŚCIOWE Pobór Mocy Przy Znamionowych Parametrach WyjściaI 2 100% Cykl Pracy % Cykl Pracy 3 35% Cykl Pracy ZNAMIONOWE PARAMETRY WYJŚCIOWE PRZY 40 C Prąd Wyjściowy Częstotliwość 50Hz Cykl Pracy Napięcie Wyjściowe (Okres 10 min.) 100% 15 A 86 Vdc 60% 20 A 88 Vdc 35% 25 A 90 Vdc ZAKRES PARAMETRÓW WYJŚCIOWYCH Zakres Prądu Cięcia Max Napięcie Biegu Jałowego Prąd Łuku Pilotujacego A 500 Vdc 10 A ZALECANY PRZEWÓD ZASILAJĄCY I BEZPIECZNIK Bezpiecznik lub Wyłącznik Typ wtyku Przewód Zasilający Nadprądowy Zwłoczny (dostarczany z urządzeniem) 16 A SCHUKO 16A / 250V 3 żyłowy, 1.5 mm 2 WYMIARY Wysokość Szerokość Długość Ciężar (bez uchwytu) 385 mm 215 mm 480 mm 18 kg Temperatura Pracy -10 C do +40 C Temperatura Składowania -10 C do +40 C B-5

14 Spare Parts, Wykaz Części Zamiennych Part List reading instructions Do not use this part list for a machine if its code number is not listed. Contact the LE Bester S.A. Service Department for any code number not listed. Use the illustration of assembly page and the table below to determine where the part is located for your particular code machine. Use only the the parts marked "X" in the column under the heading number called for in the assembly page (# indicate a change in this printing). Wykaz części dotyczących instrukcji Nie używać tej części wykazu dla maszyn, których kodu (code) nie ma na liście. Skontaktuj się z serwisem jeżeli numeru kodu nie ma na liście. Użyj ilustracji montażu (assembly page) i tabeli poniżej aby okreslić położenie części dla urządzenia z konkretnym kodem (code). Użyj tylko częci z oznaczeniem "X" w kolumnie pod numerem głównym przywołującym stronę (assembly page) z indeksem modelu (# znajdź zmiany na rysunku). 12/05 BESTCUT 2000 Compressor SP52090 Rev. 0 07/03 ASSEMBLY PAGE NAME Machine Assembly CODE NO.: FIGURE NO.: A BESTCUT 2000 Compressor 1 1

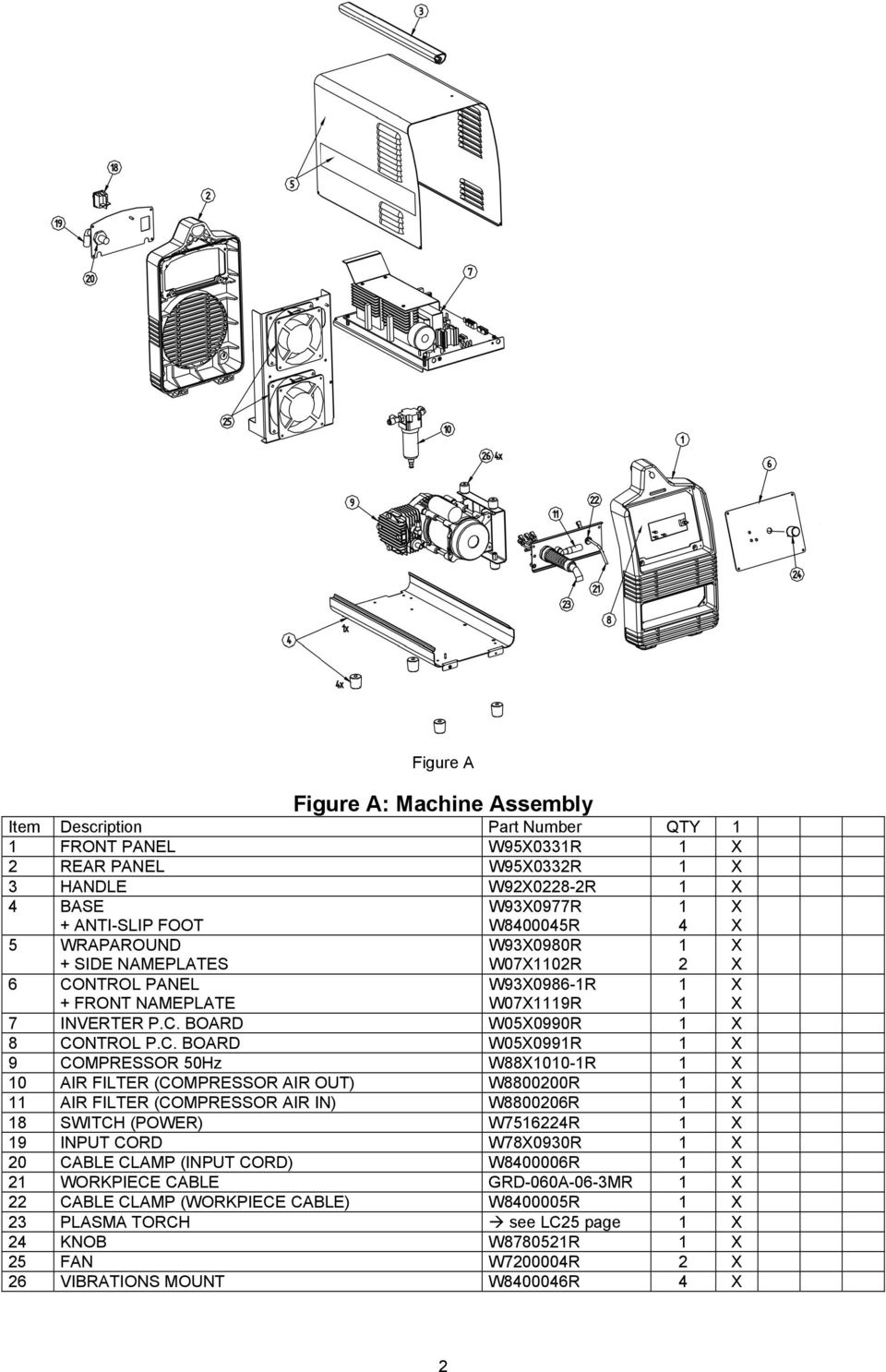

15 Figure A Figure A: Machine Assembly Item Description Part Number QTY 1 1 FRONT PANEL W95X0331R 1 X 2 REAR PANEL W95X0332R 1 X 3 HANDLE W92X0228-2R 1 X 4 BASE + ANTI-SLIP FOOT W93X0977R W R 1 4 X X 5 WRAPAROUND + SIDE NAMEPLATES W93X0980R W07X1102R 1 2 X X 6 CONTROL PANEL + FRONT NAMEPLATE W93X0986-1R W07X1119R 1 1 X X 7 INVERTER P.C. BOARD W05X0990R 1 X 8 CONTROL P.C. BOARD W05X0991R 1 X 9 COMPRESSOR 50Hz W88X1010-1R 1 X 10 AIR FILTER (COMPRESSOR AIR OUT) W R 1 X 11 AIR FILTER (COMPRESSOR AIR IN) W R 1 X 18 SWITCH (POWER) W R 1 X 19 INPUT CORD W78X0930R 1 X 20 CABLE CLAMP (INPUT CORD) W R 1 X 21 WORKPIECE CABLE GRD-060A-06-3MR 1 X 22 CABLE CLAMP (WORKPIECE CABLE) W R 1 X 23 PLASMA TORCH see LC25 page 1 X 24 KNOB W R 1 X 25 FAN W R 2 X 26 VIBRATIONS MOUNT W R 4 X 2

16 Electrical Schematic, Schemat Elektryczny BESTCUT 2000 Code
