2 Firma COMPIT powstała w 1993 roku. Od początku istnienia zajmuje się konstruowaniem i produkcją sterowników elektronicznych. W trakcie tych 20 lat opracowane zostało kilkaset konstrukcji na potrzeby ciepłownictwa, wentylacji, klimatyzacji oraz do sterowania różnymi procesami technologicznymi. Dokładamy starań aby nasze produkty cechowały się niezawodnością, przyjazną obsługą, łatwością instalowania, oraz nowoczesnym wzornictwem. Do produkcji używamy wyłącznie materiałów wysokiej jakości. Firmę COMPIT cechuje duża operatywność i otwartość na potrzeby klientów. Niemal każdy z zaprezentowanych w katalogu produktów posiada kilka wersji produkcyjnych dostosowanych dla konkretnych odbiorców. Ponadto konstruujemy i produkujemy urządzenia dedykowane, które nie znajdują się w otwartej ofercie i sprzedawane są wyłącznie wybranemu odbiorcy. Zapraszam do zapoznania się z katalogiem i do współpracy. Piotr Roszak

3 Spis treści str. 1. Termostaty uniwersalne R R Regulatory obiegów grzewczych R R R R R R350.T2... R Regulatory instalacji z kominkami IGNIS MINI Regulatory instalacji z kotłami na gaz lub olej opałowy R R Regulatory instalacji z pompami ciepła R R Regulatory instalacji solarnych Solarcomp Solarcomp Solarcomp S Solarcomp Volt Regulatory instalacji z kotłami na paliwa stałe Rapid 750T... Rapid 750G R730T / R750T... R730G / R750G... R740G... BIOMAX 741G... MULTI 750G... MULTI 740G Moduły rozszerzające R803BB / R803BC... MC Układy komfortu i zdalnej kontroli Nano/ Nano Radio... Nano 3... P1... Moduł GSM Informacje o produktach zawarte w katalogu nie stanowią oferty handlowej. Zastrzegamy sobie prawo wprowadzania zmian i modyfikacji w produktach.

4 R 311 MINIATUROWY TERMOSTAT UNIWERSALNY R311 to wszechstronny, miniaturowy sterownik, który może pracować jako termostat: wysokotemperaturowy -35 C C, niskotemperaturowy -35 C C, różnicowy i okienkowy. Szerokie zastosowanie: załączanie pomp ładujących, sterowanie przepompowywaniem ciepłej wody pomiędzy zbiornikami, sterowanie prostym układem solarnym, włączanie wentylatorów, agregatów chłodniczych, sygnalizowanie alarmów, rozmrażanie rynien i podjazdów, sterowanie dołączaniem wymiennika gruntowego itp. Wbudowany interfejs cyfrowy RS-485 pozwala na pracę w systemach zdalnego sterowania i monitoringu. Możliwość łączenia w proste sieci, gdzie jeden regulator mierzy temperaturę i przesyła ją do pozostałych, Współpracuje z czujnikami Pt1000. W ofercie znajdują się również: R312 precyzyjny termostat C, dokładność pomiaru 0,1 C R313 precyzyjny termostat C, dokładność pomiaru 0,3 C

5 TERMOSTATY UNIWERSALNE R 350 TERMOSTAT UNIWERSALNY R350 to wszechstronny termostat, który może pracować jako termostat trzyprogowy niskotemperaturowy C, termostat trzyprogowy wysokotemperaturowy C, termostat różnicowy z dwoma dodatkowymi termostatami, oraz jako trzy niezależne termostaty. Szerokie zastosowanie: załączanie pomp ładujących, sterowanie przepompowywaniem ciepłej wody pomiędzy zbiornikami, sterowanie prostym układem solarnym, włączanie wentylatorów, agregatów chłodniczych, sygnalizowanie alarmów, rozmrażanie rynien i podjazdów, sterowanie dołączaniem wymiennika gruntowego itp. Może być stosowany w systemach monitoringu i zdalnego sterowania: wbudowany interfejs cyfrowy RS-485 Możliwość łączenia w proste sieci, gdzie jeden regulator mierzy temperaturę i przesyła ją do pozostałych, Współpracuje z czujnikami rezystancyjnymi o charakterystyce Pt1000

6 Regulator przeznaczony do utrzymywania stałej temperatury w obiegu grzewczym z zaworem mieszającym sterowanym trójstawnie. Sterowanie pompą obiegową. Zabezpieczenie przed przegrzaniem obiegu. Współpraca z termostatem pokojowym. Cyfrowy interfejs RS485. Szerokie zastosowanie: regulacja temperatury układów technologicznych, sterowanie podgrzewaniem zasobnika CWU z układu wymiennika, nagrzewnicą powietrza w układach wentylacji, ogrzewaniem szklarni (regulacja ilościowa - stała temperatura czynnika, zmienia się przepływ), sterowanie otwieraniem okien w szklarniach itp. Współpracuje z czujnikami Pt1000.

7 Y OBIEGÓW GRZEWCZYCH R DWUSTOPNIOWY TEMPERATURY OBIEGU GRZEWCZEGO Regulator przeznaczony do stabilizacji temperatury z zaworem mieszającym sterowanym trójstawnie, dedykowany do sterowania obiektami o dużej inercji. Dwustopniowa regulacja PI zapewnia stabilną i precyzyjną pracę układu. Sterowanie pompą obiegową. Zabezpieczenie przed przegrzaniem obiegu. Współpraca z termostatem pokojowym. Cyfrowy interfejs RS485. Szerokie zastosowanie: regulacja temperatury w pomieszczeniach, temperatury powietrza nawiewanego w układach wentylacji, sterowanie ogrzewaniem szklarni, basenów, itp. Współpracuje z czujnikami Pt1000.

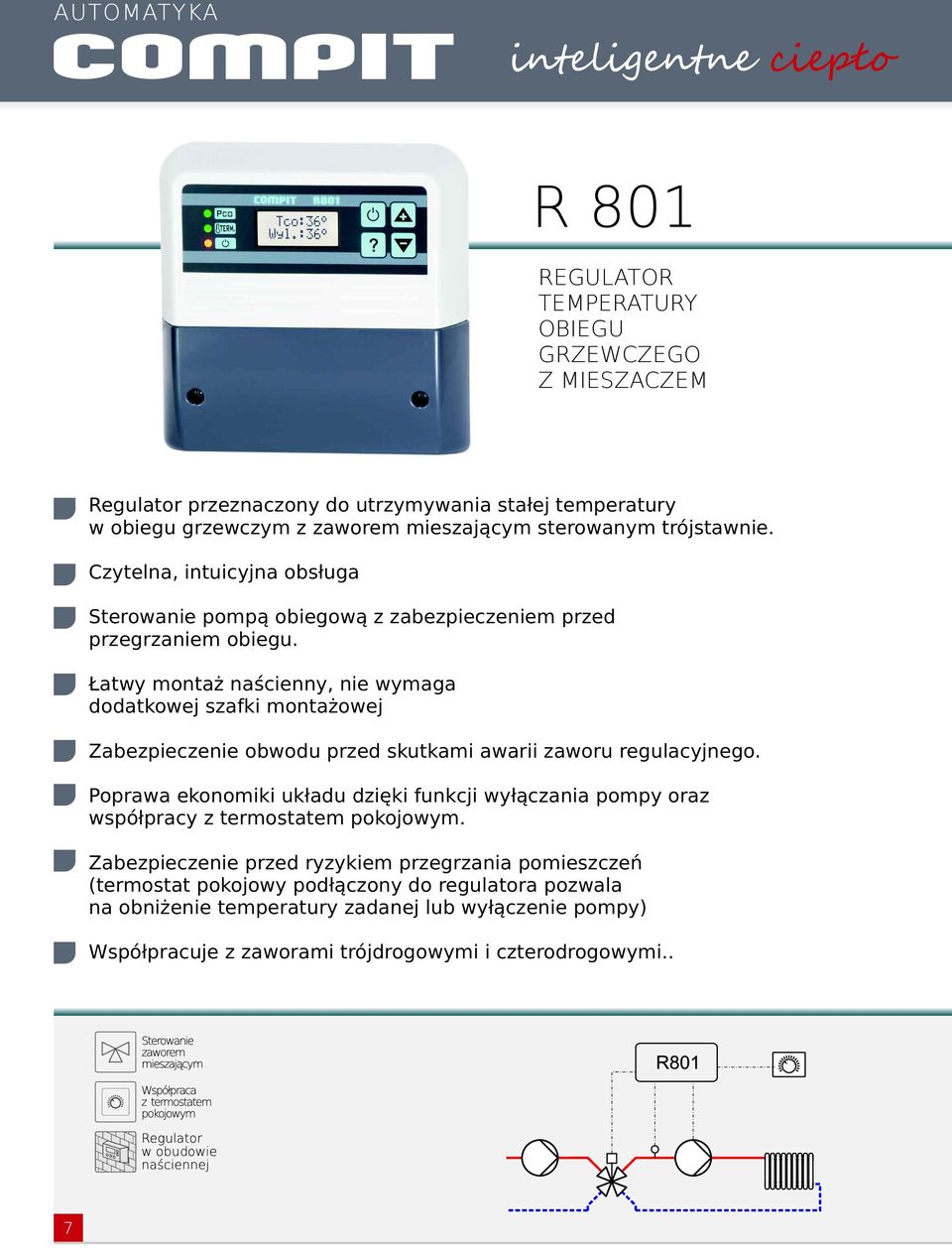

8 R 801 TEMPERATURY OBIEGU GRZEWCZEGO Z MIESZACZEM Regulator przeznaczony do utrzymywania stałej temperatury w obiegu grzewczym z zaworem mieszającym sterowanym trójstawnie. Czytelna, intuicyjna obsługa Sterowanie pompą obiegową z zabezpieczeniem przed przegrzaniem obiegu. Łatwy montaż naścienny, nie wymaga dodatkowej szafki montażowej Zabezpieczenie obwodu przed skutkami awarii zaworu regulacyjnego. Poprawa ekonomiki układu dzięki funkcji wyłączania pompy oraz współpracy z termostatem pokojowym. Zabezpieczenie przed ryzykiem przegrzania pomieszczeń (termostat pokojowy podłączony do regulatora pozwala na obniżenie temperatury zadanej lub wyłączenie pompy) Współpracuje z zaworami trójdrogowymi i czterodrogowymi..

9 R 803 POGODOWY TEMPERATURY OBIEGU GRZEWCZEGO Z MIESZACZEM Zaawansowany regulator przeznaczony do pogodowego sterowania temperaturą w obiegu grzewczym z zaworem mieszającym sterowanym trójstawnie. Bardzo prosta, intuicyjna obsługa. Możliwość wyboru konfiguracji do ładowania CWU, lub do odcinania części ogrzewania CO po przekroczeniu przez temperaturę zewnętrzną zadanej wartości. Funkcja sterylizacji zasobnika CWU Automatyczne wyłączanie pompy obiegowej po zakończeniu sezonu grzewczego. Realizacja wybiegów posezonowych. Łatwy montaż naścienny, nie wymaga dodatkowej szafki montażowej Pogodowe wyznaczanie temperatury zadanej - na podstawie zmierzonej temperatury zewnętrznej i zaprogramowanej krzywej grzewczej regulator wylicza temperaturę zadaną obwodu grzewczego. Wbudowany zegar, współpraca z termostatem pokojowym i modułem pokojowym NANO. Zabezpieczenie przed przegrzaniem podłogi (w konfiguracji z elektrozaworem). R803 Protokół komunikacyjny C14

10 R 810 POGODOWY TEMPERATURY OBIEGU GRZEWCZEGO Regulator przeznaczony do pogodowego sterowania temperaturą w obiegu grzewczym z zaworem mieszającym sterowanym trójstawnie. Bardzo prosta i intuicyjna obsługa dzięki wyświetlaczowi graficznemu. Temperatura w obiegu grzewczym wyznaczana pogodowo, ochrona temperatury powrotu. Sterowanie pompą obiegową z zabezpieczeniem przed przegrzaniem obiegu. Automatyczne wyłączanie pompy obiegowej po zakończeniu sezonu grzewczego. Realizacja wybiegów posezonowych. Wbudowany zegar, umożliwiający zaprogramowanie obniżeń dobowych i tygodniowych. Cyfrowy interfejs RS-485. Współpraca z konwencjonalnym termostatem pokojowym oraz z modułem pokojowym NANO umożliwiającym dwukierunkową wymianę informacji. Możliwość łączenia w proste sieci*, gdzie jeden regulator *Przykład: Regulator R810 może odczytywać temperaturę zewnętrzną zmierzoną regulatorem pogodowym wyposażonym w funkcję pracy nadrzędnej (np.: R321, R332, R327, R350.T2, R803). Protokół komunikacyjny C14 9

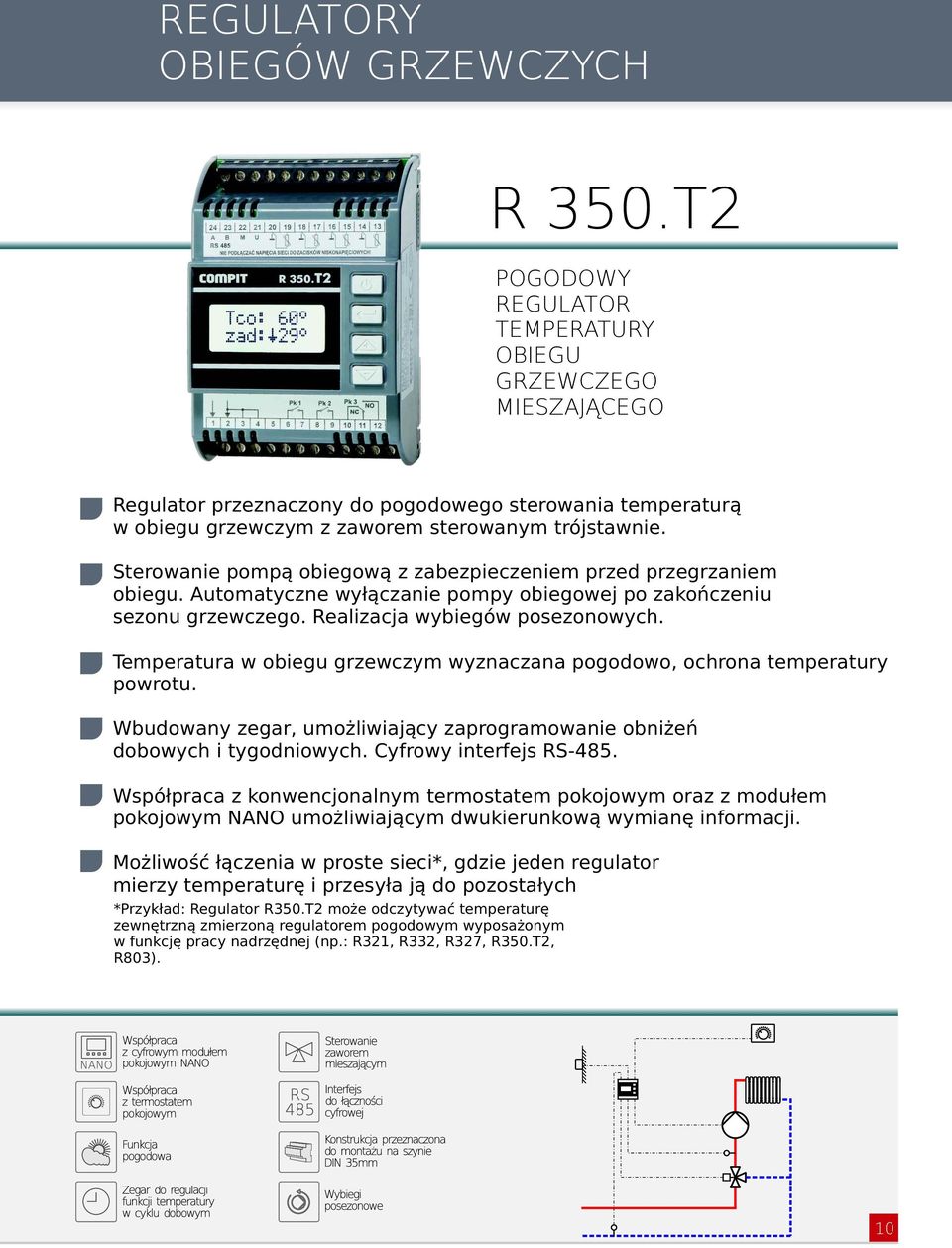

11 R 350.T2 POGODOWY TEMPERATURY OBIEGU GRZEWCZEGO MIESZAJĄCEGO Regulator przeznaczony do pogodowego sterowania temperaturą w obiegu grzewczym z zaworem sterowanym trójstawnie. Sterowanie pompą obiegową z zabezpieczeniem przed przegrzaniem obiegu. Automatyczne wyłączanie pompy obiegowej po zakończeniu sezonu grzewczego. Realizacja wybiegów posezonowych. Temperatura w obiegu grzewczym wyznaczana pogodowo, ochrona temperatury powrotu. Wbudowany zegar, umożliwiający zaprogramowanie obniżeń dobowych i tygodniowych. Cyfrowy interfejs RS-485. Współpraca z konwencjonalnym termostatem pokojowym oraz z modułem pokojowym NANO umożliwiającym dwukierunkową wymianę informacji. Możliwość łączenia w proste sieci*, gdzie jeden regulator mierzy temperaturę i przesyła ją do pozostałych *Przykład: Regulator R350.T2 może odczytywać temperaturę zewnętrzną zmierzoną regulatorem pogodowym wyposażonym w funkcję pracy nadrzędnej (np.: R321, R332, R327, R350.T2, R803). 10

12 R 332 WĘZŁA CIEPŁOWNICZEGO Regulator umożliwia sterowanie węzłem ciepłowniczym. Sterowanie pompą obiegową z zabezpieczeniem przed przegrzaniem obiegu. Automatyczne wyłączanie pompy obiegowej po zakończeniu sezonu grzewczego. Realizacja wybiegów posezonowych. Temperatura w obiegu grzewczym wyznaczana pogodowo, ochrona temperatury powrotu. Możliwość konfiguracji pracy ze stałą temperaturą lub obsługi zasobnika CWU. Sterowanie układem dwóch zaworów z siłownikami trójstawnymi według charakterystyki pogodowej, z możliwością konfiguracji drugiego obwodu do pracy ze stałą temperaturą lub ładowania zasobnika CWU. Zastosowanie w układach kotłowych do rozbudowy obwodów grzewczych, w wymiennikowniach i węzłach cieplnych, itp. Obsługa dwóch obiegów CO. Sterowanie pompą cyrkulacji CWU. Cyfrowy interfejs RS-485.

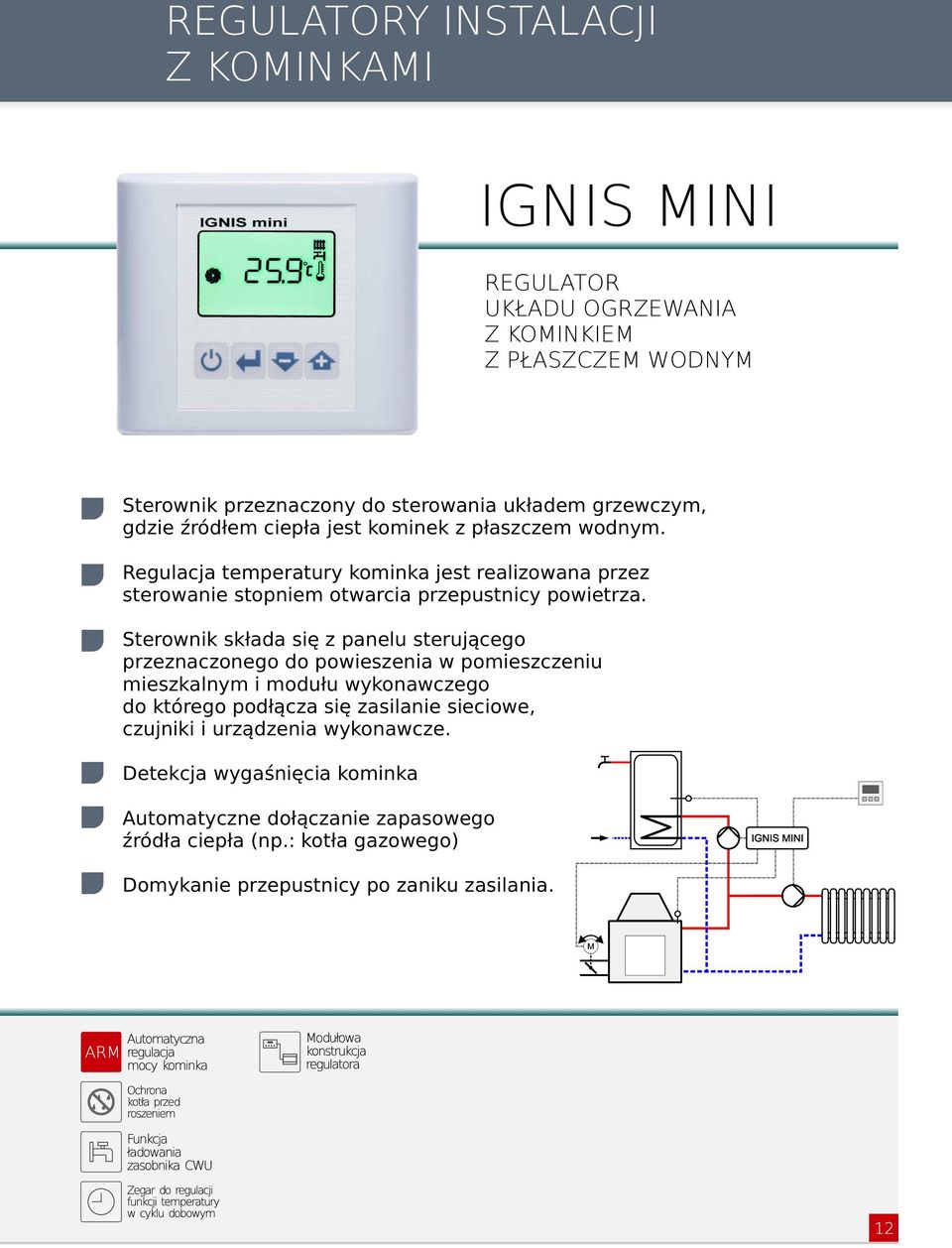

13 Y INSTALACJI Z KOMINKAMI IGNIS MINI UKŁADU OGRZEWANIA Z KOMINKIEM Z PŁASZCZEM WODNYM Sterownik przeznaczony do sterowania układem grzewczym, gdzie źródłem ciepła jest kominek z płaszczem wodnym. Regulacja temperatury kominka jest realizowana przez sterowanie stopniem otwarcia przepustnicy powietrza. Sterownik składa się z panelu sterującego przeznaczonego do powieszenia w pomieszczeniu mieszkalnym i modułu wykonawczego do którego podłącza się zasilanie sieciowe, czujniki i urządzenia wykonawcze. Detekcja wygaśnięcia kominka Automatyczne dołączanie zapasowego źródła ciepła (np.: kotła gazowego) Domykanie przepustnicy po zaniku zasilania.

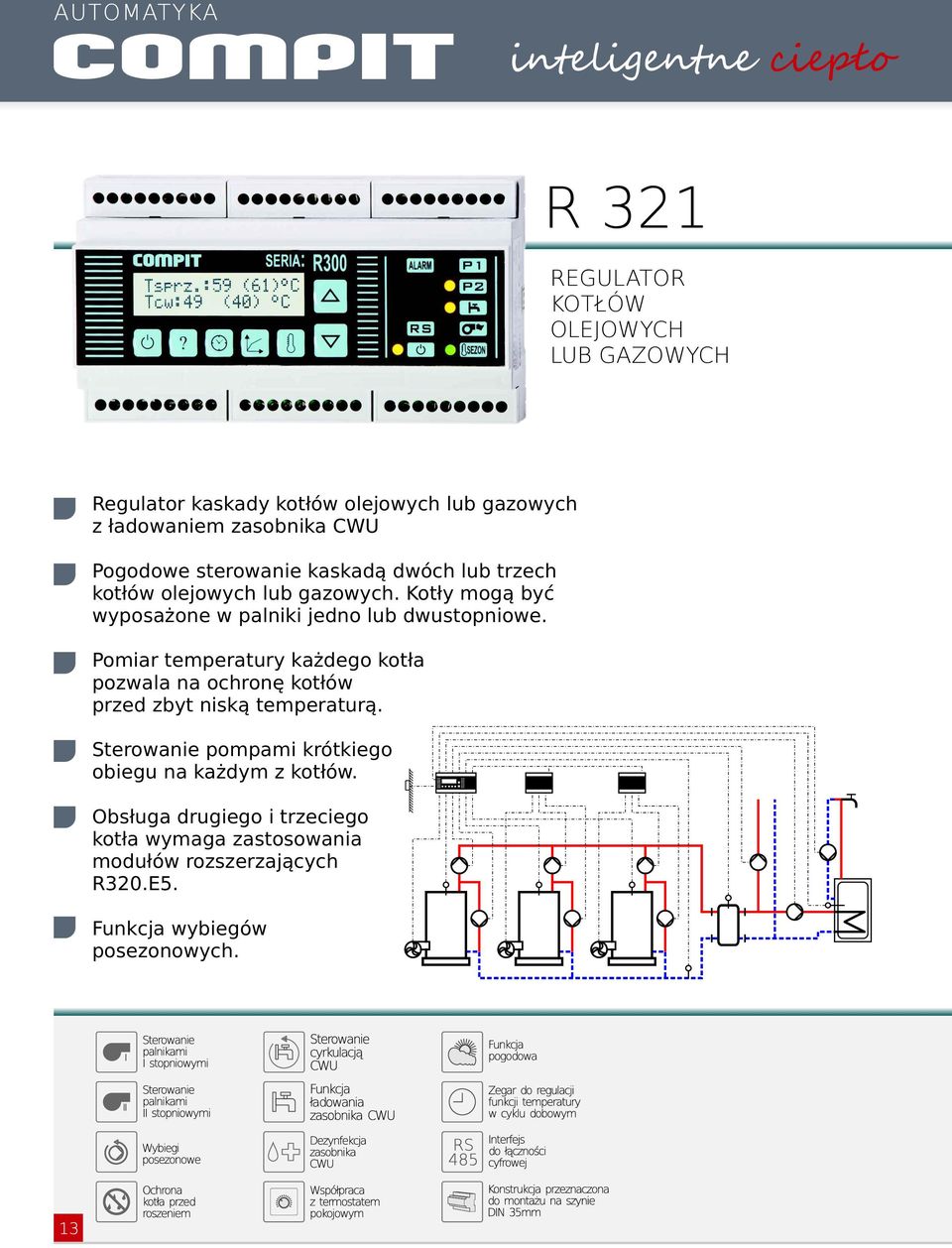

14 R 321 KOTŁÓW OLEJOWYCH LUB GAZOWYCH Regulator kaskady kotłów olejowych lub gazowych z ładowaniem zasobnika CWU Pogodowe sterowanie kaskadą dwóch lub trzech kotłów olejowych lub gazowych. Kotły mogą być wyposażone w palniki jedno lub dwustopniowe. Pomiar temperatury każdego kotła pozwala na ochronę kotłów przed zbyt niską temperaturą. Sterowanie pompami krótkiego obiegu na każdym z kotłów. Obsługa drugiego i trzeciego kotła wymaga zastosowania modułów rozszerzających R320.E5. Funkcja wybiegów posezonowych.

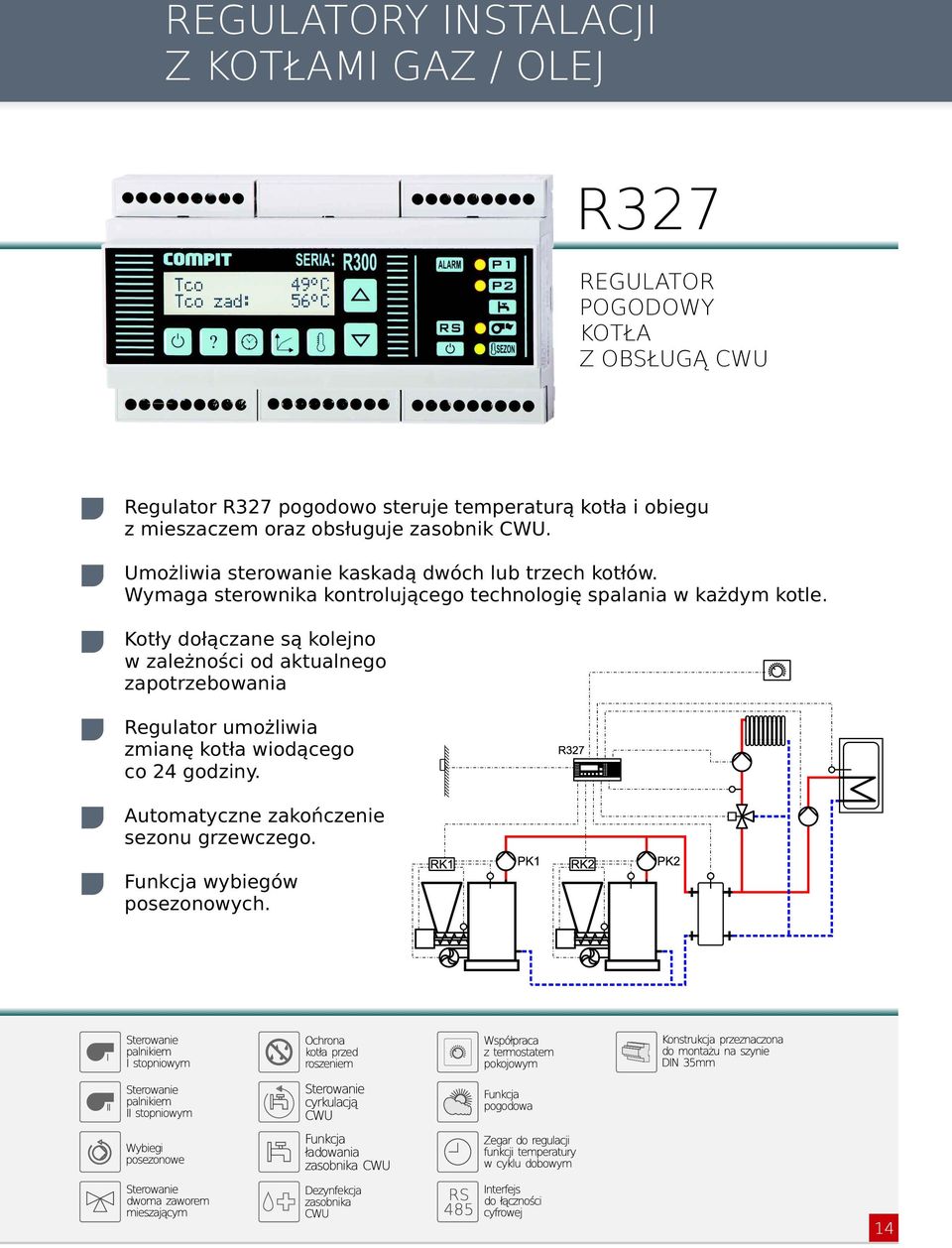

15 Y INSTALACJI Z KOTŁAMI GAZ / OLEJ R327 POGODOWY KOTŁA Z OBSŁUGĄ CWU Regulator R327 pogodowo steruje temperaturą kotła i obiegu z mieszaczem oraz obsługuje zasobnik CWU. Umożliwia sterowanie kaskadą dwóch lub trzech kotłów. Wymaga sterownika kontrolującego technologię spalania w każdym kotle. Kotły dołączane są kolejno w zależności od aktualnego zapotrzebowania Regulator umożliwia zmianę kotła wiodącego co 24 godziny. Automatyczne zakończenie sezonu grzewczego. Funkcja wybiegów posezonowych.

16 R 430 STEROWNIK POMPY CIEPŁA TYPU POWIETRZE-WODA Sterowanie systemem przygotowania ciepłej wody użytkowej za pomocą pompy ciepła typu powietrze-woda. Sterowanie procesem rozmrażania parownika pozwalając na eksploatację pompy ciepła również przy niskiej temperaturze powierza. Automatyczna sterylizacja zasobnika c.w.u Współpraca z modułem pokojowym NANO 3 umożliwiającym odczyt temperatur, alarmów, i przałączanie w tryb urlopowy. Cyfrowy interfejs RS-485. R430 Protokół komunikacyjny C14

17 Y INSTALACJI Z POMPAMI CIEPŁA R420 POGODOWY JEDNOSPRĘŻARKOWEJ POMPY CIEPŁA Steruje pracą jednosprężarkowej pompy ciepła w funkcji temperatury zewnętrznej lub temperatury pomieszczenia. Pracuje w jednym z pięciu schematów: - ogrzewanie pogodowe, - ogrzewanie wg temperatury pomieszczenia, - klimatyzacja - ochładzanie powietrza w kanale nawiewnym - sterowanie zrzutem ciepła, - chłodzenie dolnego źródła (np. wytwarzanie wody lodowej) - praca z buforem Składa się z panelu sterującego i modułu wykonawczego. Zapewnia sterowanie trzystopniowym źródłem biwalentnym Jest wyposażony w zegar z dziennym i tygodniowym programem działania ogrzewania

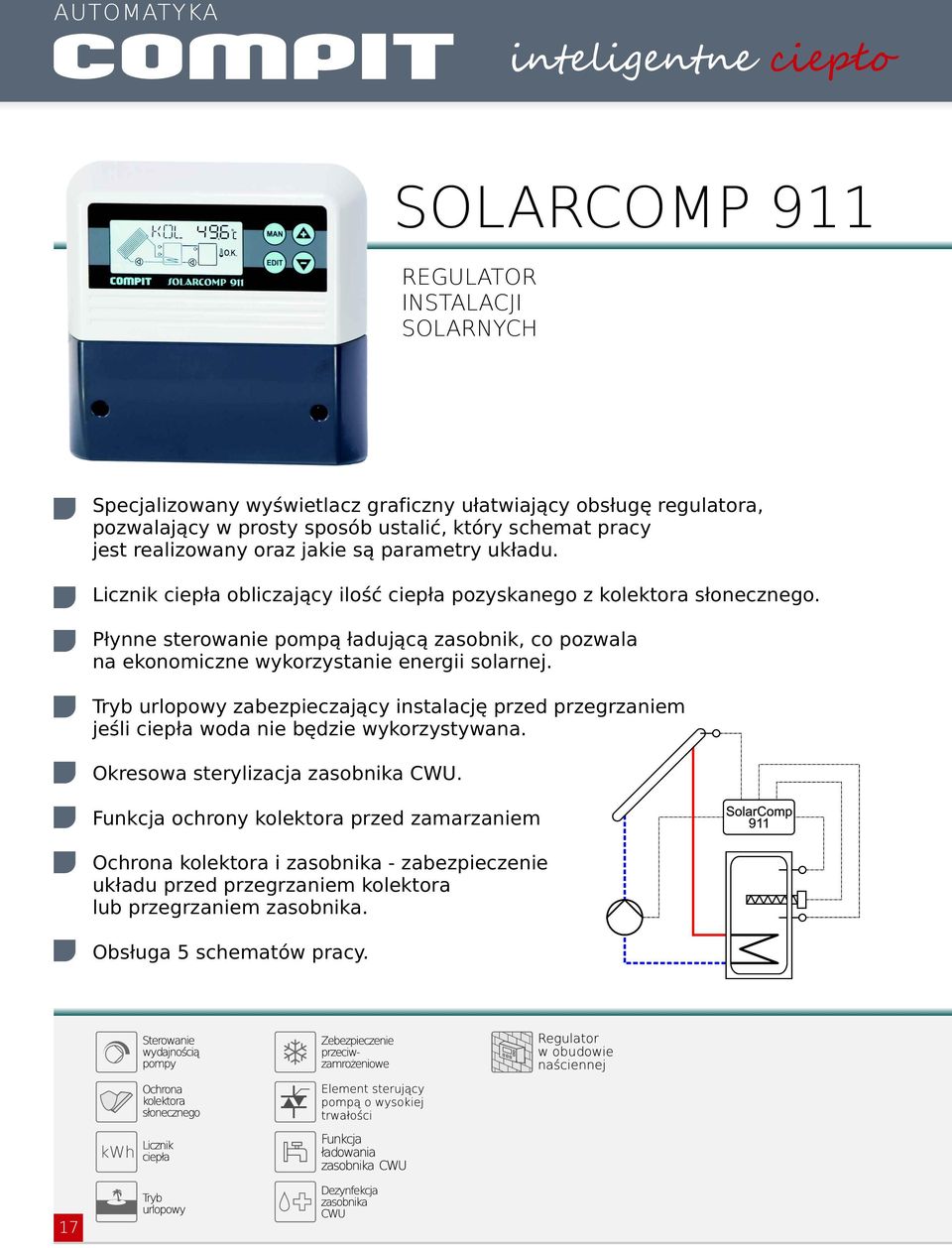

18 SOLARCOMP 911 INSTALACJI SOLARNYCH Specjalizowany wyświetlacz graficzny ułatwiający obsługę regulatora, pozwalający w prosty sposób ustalić, który schemat pracy jest realizowany oraz jakie są parametry układu. Licznik ciepła obliczający ilość ciepła pozyskanego z kolektora słonecznego. Płynne sterowanie pompą ładującą zasobnik, co pozwala na ekonomiczne wykorzystanie energii solarnej. Tryb urlopowy zabezpieczający instalację przed przegrzaniem jeśli ciepła woda nie będzie wykorzystywana. Okresowa sterylizacja zasobnika CWU. Funkcja ochrony kolektora przed zamarzaniem Ochrona kolektora i zasobnika - zabezpieczenie układu przed przegrzaniem kolektora lub przegrzaniem zasobnika. Obsługa 5 schematów pracy.

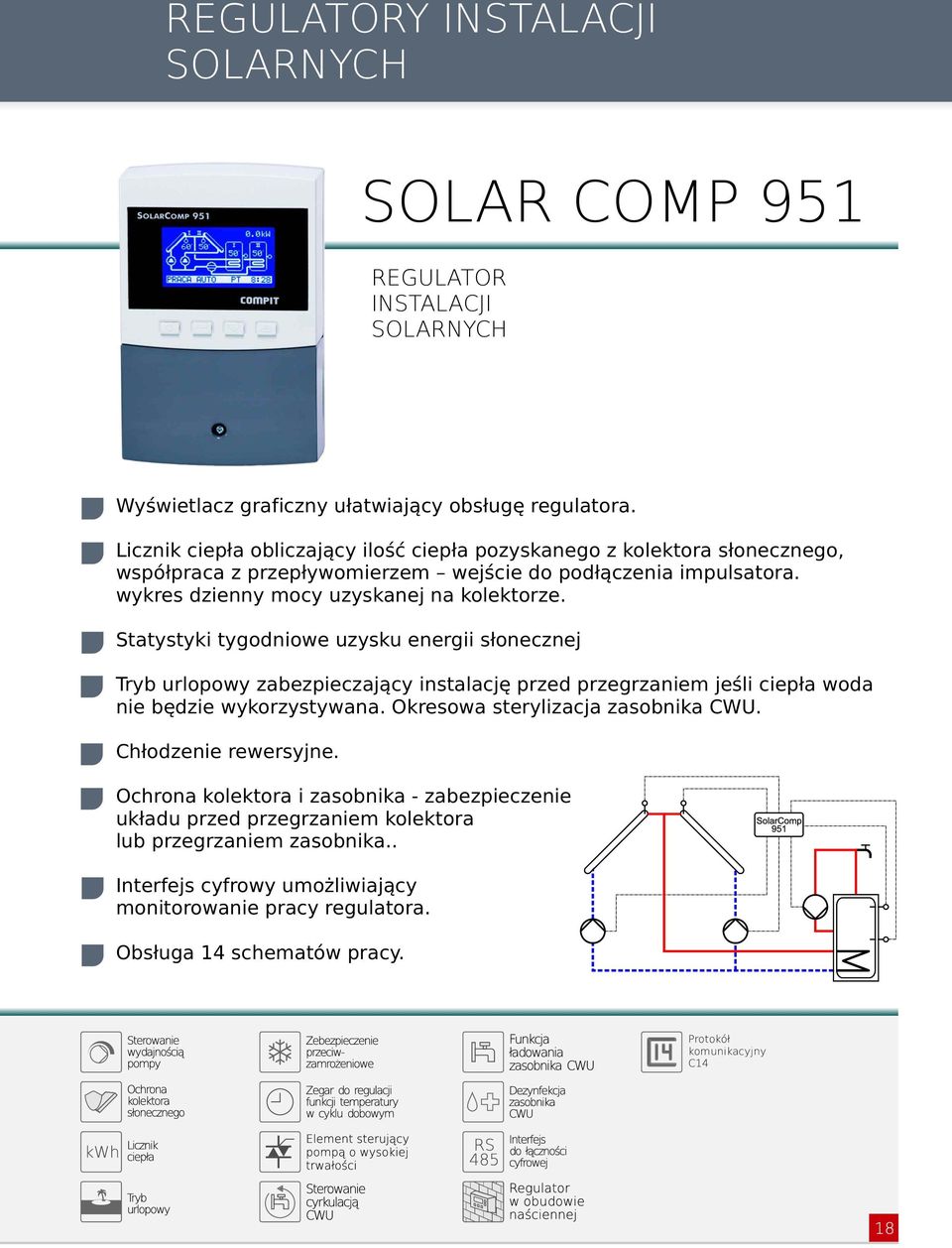

19 Y INSTALACJI SOLARNYCH SOLAR COMP 951 INSTALACJI SOLARNYCH Wyświetlacz graficzny ułatwiający obsługę regulatora. Licznik ciepła obliczający ilość ciepła pozyskanego z kolektora słonecznego, współpraca z przepływomierzem wejście do podłączenia impulsatora. wykres dzienny mocy uzyskanej na kolektorze. Statystyki tygodniowe uzysku energii słonecznej Tryb urlopowy zabezpieczający instalację przed przegrzaniem jeśli ciepła woda nie będzie wykorzystywana. Okresowa sterylizacja zasobnika CWU. Chłodzenie rewersyjne. Ochrona kolektora i zasobnika - zabezpieczenie układu przed przegrzaniem kolektora lub przegrzaniem zasobnika.. Interfejs cyfrowy umożliwiający monitorowanie pracy regulatora. Obsługa 14 schematów pracy. Protokół komunikacyjny C14

20 SOLARCOMP S1 PODSTAWOWEJ INSTALACJI SOLARNEJ Regulator przeznaczony do sterowania pracą układu solarnego Sterowanie pompą w funkcji różnicy temperatur. Praca załącz/wyłącz. Sterowanie grzałką. Ładowanie, gdy brak słońca. Obliczanie ilości ciepła pozyskanego z solara. Pomiar mocy chwilowej. Okresowa sterylizacja zasobnika CWU Interfejs cyfrowy z obsługą protokołu C14 3 wejścia pomiarowe Pt1000, 2 wyjścia przekaźnikowe 230V~1(0,6)A SolarComp S1 Protokół komunikacyjny C14

21 Y INSTALACJI SOLARNYCH Sterowanie elektroniczną pompą solarną prądu stałego. Napięcie zasilania regulatora może zmieniać się w szerokim zakresie, co pozwala zasilać go z ogniwa fotowoltaicznego. Zabezpieczenie systemu solarnego przed chłodzeniem spowodowanym zbyt niską temperaturą kolektora słonecznego. Zabezpieczenie zasobnika solarnego przed przegrzaniem. Po osiągnięciu temperatury zadanej zasobnika regulator realizuje tryb zabezpieczenia kolektora przed nadmiernym wzrostem temperatury.

22 RAPID 750T KOTŁA ZASYPOWEGO Z INTERFEJSEM CYFROWYM Utrzymuje temperaturę koła na stałym zaprogramowanym poziomie odpowiednio sterując wydajnością wentylatora. Sterowanie obiegiem CO - regulator steruje pracą pompy CO, zabezpieczając kocioł przed zbyt niską temperaturą, co wydatnie zwiększa żywotność kotła. Sterowanie ładowaniem zasobnika CWU Wybiegi pomp CO i CWU opóźnione wyłączanie pomp CO i CWU aby ograniczyć przegrzewanie się kotła. Zabezpieczenie przed przegrzaniem kotła - przekroczenie temperatury maksymalnej wyłącza wentylator oraz załącza pompy. Łatwa intuicyjna obsługa. Cyfrowy interfejs RS-485. Współpraca z cyfrowym modułem pokojowym NANO. RAPID 750T Występuje w 3 typach obudów. Protokół komunikacyjny C14

23 Y INSTALACJI Z KOTŁAMI NA PALIWA STAŁE RAPID 750G KOTŁA ZASYPOWEGO Z WYŚWIETLACZEM GRAFICZNYM Sterowanie wydajnością dmuchawy Sterowanie obiegiem CO z zaworem mieszającym Wbudowany zegar umożliwia zaprogramowanie niezależnych stref grzewczych dla każdego obiegu. Regulacja temperatury zasobnika CWU. Współpraca z termostatem pokojowym Współpraca z cyfrowym modułem NANO Wyłączenie pomp przy zbyt niskiej temperaturze kotła Zabezpieczenie przed przegrzaniem kotła Wybiegi posezonowe pomp i mieszacza RAPID 750G Cyfrowy interfejs RS-485 Występuje w 3 typach obudów. Protokół komunikacyjny C14

24 R750T KOTŁA RETORTOWEGO Sterowanie wentylatorem i podajnikiem ślimakowym. Sterowanie pompami CO i CWU. Współpraca z tradycyjnym termostatem pokojowym. Interfejs cyfrowy z protokołem C14, pozwala na współprace z modułem NANO dodatkowymi mieszaczami, modułem LAN, GSM idt. Dostosowywanie temperatry kotła do zapotrzebowania zgłaszanego przez regulatory mieszaczy. Zabezpieczenie przed zapaleniem się paliwa w podajniku. Wybiegi posezonowe pomp. Występuje w 3 typach obudów. R730T R750T Protokół komunikacyjny C14

25 Y INSTALACJI Z KOTŁAMI NA PALIWA STAŁE R750G KOTŁA RETORTOWEGO Z WYŚWIETLACZEM GRAFICZNYM Sterowanie wentylatorem i podajnikiem ślimakowym. Sterowanie pompami: CO, CWU. Obsługa 2 obiegów mieszających za pomocą modułów rozszerzających R803BB, R803BC. Sterowanie pompą cyrkulacyjną CWU za pomocą dodatkowego modułu. Funkcja pogodowa. Wbudowany zegar umożliwia zaprogramowanie niezależnych stref grzewczych dla każdego obiegu. Algorytm automatycznej regulacji mocy kotła. Możliwość podłączenia tradycyjnego termostatu pokojowego. R803BC Obsługa 2 modułów pokojowych NANO z komunikacja RS. R750G R730G Animowany wyświetlacz graficzny LCD. R803BC Występuje w 3 typach obudów. Protokół komunikacyjny C14

26 R740G ROZBUDOWANY KOTŁA RETORTOWEGO Z AUTOMATYCZNĄ REGULACJĄ MOCY KOTŁA Z OBSŁUGĄ 6 POMP Regulator przeznaczony do sterowania rozbudowanym systemem grzewczym opartym na kotle z palnikiem retortowym. System automatycznej regulacji mocy dostosowuje moc kotła do zmieniającego się zapotrzebowania. Graficzny wyświetlacz LCD zapewnia atrakcyjny i czytelny interfejs użytkownika. Sterowanie procesem spalania algorytm pracy regulatora zapewnia w pełni automatyczną pracę. Regulator dostosowuje moc kotła do aktualnego zapotrzebowania na ciepło. Obsługa 6 pomp: pompy obiegu bezpośredniego, pompy obiegu mieszającego, pompy obiegu podłogowego, pompy ładującej c.w.u, pompy cyrkulacyjnej CWU i pompy ochrony powrotu. Współpraca z termostatem pokojowym i modułem pokojowym NANO. Regulacja temperatury w obiegu z mieszaczem dzięki niezawodnemu algorytmowi PI, który automatycznie dostosowuje się do napędu. Regulacja temperatury w obiegu podłogowym z zaworem mieszającym ustawianym ręcznie. Regulacja temperatury zasobnika CWU automatyczne uruchamianie ładowania CWU. Sterowanie pompą cyrkulacyjną CWU Zabezpieczenie przed przegrzaniem kotła. Protokół komunikacyjny C14

27 Y INSTALACJI Z KOTŁAMI NA PALIWA STAŁE BIOMAX 741G KOTŁA NA PELLETS Z AUTOMATYCZNĄ REGULACJĄ MOCY KOTŁA I OBSŁUGĄ 2 MIESZACZY Regulator kotłowni opartej na kotle wyposażonym w palnik na pellets. Sterowanie procesem spalania algorytm pracy regulatora zapewnia w pełni automatyczną pracę kotła. Regulator kontroluje proces rozpalania, spalanie paliwa oraz przeprowadza proces wygaszania, jeśli nie ma w danym momencie zapotrzebowania na ciepło. System automatycznej regulacji mocy - dostosowuje moc kotła do zmieniającego się zapotrzebowania. Graficzny wyświetlacz LCD z podświetleniem zapewnia atrakcyjny i czytelny interfejs użytkownika. Funkcja pogodowa wyznaczanie temperatury obiegów grzewczych na podstawie temperatury zewnętrznej. Współpraca z termostatem pokojowym i modułem pokojowym NANO. R803BB Obsługa dwóch mieszaczy za pomocą modułów rozszerzających BIOMAX 741G Regulacja temperatury zasobnika CWU. Realizacja okresowej dezynfekcji zasobnika. Zabezpieczenie przed przegrzaniem kotła. Protokół komunikacyjny C14

28 MULTI 750G KOTŁA TŁOKOWEGO Z AUTOMATYCZNĄ REGULACJA MOCY KOTŁA Sterowanie wentylatorem i podajnikiem tłokowym. Sterowanie pompami CO i CWU. Algorytm automatycznej regulacji mocy kotła. Obsługa 2 obiegów mieszających za pomocą modułów rozszerzających R803BB, R803BC. Sterowanie pompą cyrkulacyjną CWU za pomocą dodatkowego modułu. Funkcja pogodowa. Możliwość podłączenia tradycyjnego termostatu pokojowego. Obsługa 2 modułów pokojowych NANO z komunikacja RS. Animowany wyświetlacz graficzny LCD. Występuje w 3 typach obudów. T1 MULTI 750G R803BC R803BB Protokół komunikacyjny C14 Kontrola temperatury podajnika

29 Y INSTALACJI Z KOTŁAMI NA PALIWA STAŁE MULTI 740G KOTŁA TŁOKOWEGO Z AUTOMATYCZNĄ REGULACJĄ MOCY KOTŁA Z OBSŁUGĄ 6 POMP Sterowanie wentylatorem i podajnikiem tłokowym. Sterowanie pompami: CO, CWU, cyrkulacyjną CWU, mieszacza, podłogi, ochrony powrotu. Algorytm automatycznej regulacji mocy kotła. Regulacja temperatury w obiegu z mieszaczem. Regulacja temperatury w obiegu podłogowym. Funkcja pogodowa. Możliwość podłączenia tradycyjnego termostatu pokojowego. Obsługa 2 modułów pokojowych NANO z komunikacja RS. Animowany wyświetlacz graficzny LCD. Obudowa dwuczęściowa przeznaczona do zabudowy w kotle. Protokół komunikacyjny C14 Kontrola temperatury podajnika

30 R 803BB MODUŁ MIESZACZA R 803BC MODUŁ MIESZACZA I CYRKULACJI Jest przeznaczony do współpracy z regulatorami kotłowymi np.: R740G. Współpracując z regulatorem nadrzędnym steruje napędem mieszacza i pompą obiegu grzewczego. R803BC dodatkowo steruje pompą cyrkulacyjną CWU. Współpracuje z zaworami trójdrogowymi i czterodrogowymi. Łatwy montaż naścienny, nie wymaga dodatkowej szafki montażowej. RS R803BB Protokół komunikacyjny C14

31 MODUŁY ROZSZERZAJĄCE MC-1 MODUŁ ROZSZERZAJĄCY Współpracuje z regulatorem kotłowym obsługującym protokół C14. Służy do rozszerzenia funkcjonalności podstawowych regulatorów kotłowych realizując jedną z sześciu wunkcji: - steruje pompą cyrkulacyjną CWU - powiela sterowanie pompą CO - powiela sterowanie pompą CWU - załącza napięcie kiedy jest zwarte wejście termostatu pokojowego podłączonego do regulatora kotłowego - załącza pompę kotłową kiedy regulator kotłowy załączy pompę CO lub CWU umożliwiając sterowanie układem kotła połączonego z wymiennikiem - załącza napięcie kiedy regulator kotłowy zgłosi alarm Protokół komunikacyjny C14

32 NANO NANO RADIO CYFROWY MODUŁ POKOJOWY BEZPRZEWODOWY CYFROWY MODUŁ POKOJOWY Utrzymywanie zadanej temperatury pokojowej termostat sygnalizuje osiągnięcie zadanej temperatury pomieszczenia wpływając na podłączony regulator tak, aby utrzymać ją na właściwym poziomie. Zmiana trybu pracy jednym przyciskiem bardzo prosty sposób przełączania ogrzewania pomiędzy trybami pracy. Jednorazowe podgrzanie CWU w każdej chwili możliwe jest uruchomienie na 30 minut podgrzewania CWU do temperatury komfortowej. Ustawianie zadanej temperatury CO cyfrowe podłączenie pozwala nastawiać temperaturę zadaną CO w regulatorach stałowartościowych. Odczyt temperatury CO i zasobnika CWU termostat podłączony interfejsem cyfrowym umożliwia odczyt aktualnej temperatury CO i zasobnika CWU. Sygnalizacja alarmów połączenie cyfrowe umożliwia sygnalizację alarmów pojawiających się w podłączonym regulatorze. Wbudowany zegar umożliwiający regulację temperatury w cyklu dobowym i tygodniowym. Bezprzewodowa komunikacja cyfrowa (tylko NANO RADIO).

33 UKŁADY KOMFORTU I ZDALNEJ KONTROLI NANO+ CYFROWY MODUŁ POKOJOWY Z OBSŁUGĄ PROTOKOŁU C14 Utrzymywanie zadanej temperatury pokojowej termostat sygnalizuje osiągnięcie zadanej temperatury pomieszczenia wpływając na podłączony regulator tak, aby utrzymać ją na właściwym poziomie. Graficzny wyświetlacz LCD, zapewnia nowoczesny wygląd oraz ułatwia obsługę. Pozastrefowa podgrzewanie CWU w każdej chwili możliwe jest uruchomienie na 30 minut podgrzewania CWU do temperatury komfortowej. Ustawianie zadanej temperatury CO cyfrowe podłączenie pozwala nastawiać temperaturę zadaną CO w regulatorach stałowartościowych. Odczyt temperatury kotła i zasobnika CWU, mieszaczy, pompy ciepła, solarów itp. Pracujących w systemie COMPIT C14. Sygnalizacja alarmów połączenie cyfrowe umożliwia sygnalizację alarmów pojawiających się w podłączonym regulatorze. Na NANO+ pojawia się informacja o alarmie oraz uruchamia się sygnał akustyczny. Wbudowany zegar umożliwiający regulację temperatury w cyklu dobowym i tygodniowym. Przełączenie NANO+ w tryb URLOP obniża temperatury zadane ogrzwawnia i może wyłączyć realizację CWU przez kocioł, pompę ciepła i układy solarne. Protokół komunikacyjny C14

34 P1 STEROWNIK POMP CO i CWU Z INTERFEJSEM CYFROWYM Pomiar temperatury kotła i zasobnika CWU. Sterowanie pracą pompy CO. Stabilizacja temperatury w zasobniku CWU, sterowanie pompą CWU. Zabezpieczenie przed wychłodzeniem zasobnika CWU po wygaśnięciu kotła. Współpraca z termostatem konwencjonalnym. Współpraca z modułem pokojowym NANO. Okresowe załączanie pompy CO po zadziałaniu termostatu. Ochrona przeciwzamrożeniowa. Ochrona przed przegrzaniem kotła. Wybiegi posezonowe. P1 Współpraca z modułem GSM. Protokół komunikacyjny C14

35 UKŁADY KOMFORTU I ZDALNEJ KONTROLI MODUŁ GSM Umożliwia powiadamianie o zdarzeniach w systemie sterowania poprzez wysyłanie komunikatów SMS. Moduł odbiera również komendy SMS, dzięki czemu pozwala zdalnie zmienić niektóre parametry systemu, takie jak tryb pracy, temperatura zadana. Współpracuje z regulatorami COMPIT wyposażonymi w interfejs cyfrowy RS-485. Protokół komunikacyjny C14
