4.0 Opis rozwiązań konstrukcyjno materiałowych 4.1 Dach

Wielkość: px

Rozpocząć pokaz od strony:

Download "4.0 Opis rozwiązań konstrukcyjno materiałowych 4.1 Dach"

Nina Laskowska
8 lat temu
Przeglądów:

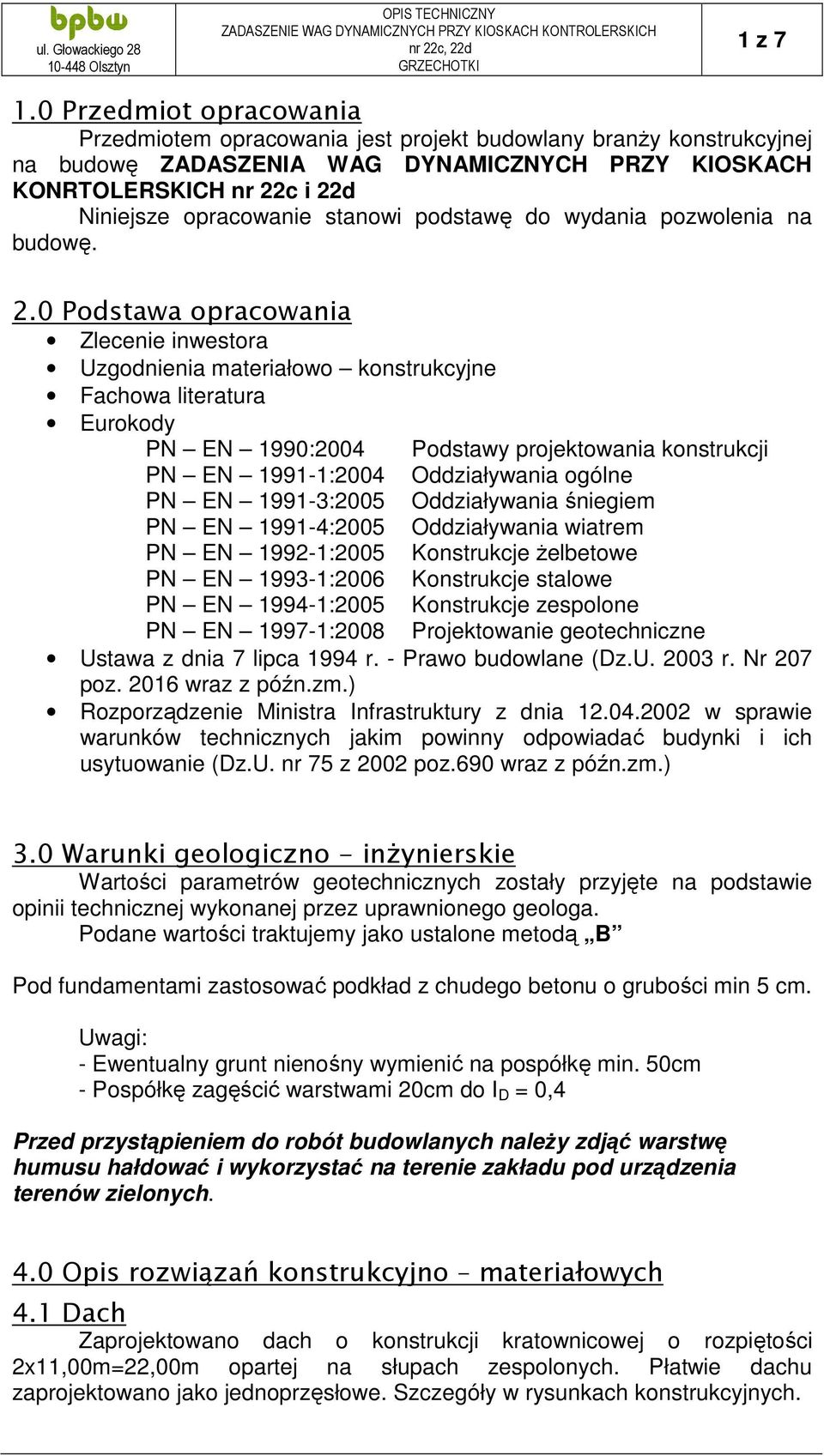

1 1 z Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany branży konstrukcyjnej na budowę ZADASZENIA WAG DYNAMICZNYCH PRZY KIOSKACH KONRTOLERSKICH nr 22c i 22d Niniejsze opracowanie stanowi podstawę do wydania pozwolenia na budowę. 2.0 Podstawa opracowania Zlecenie inwestora Uzgodnienia materiałowo konstrukcyjne Fachowa literatura Eurokody PN EN 1990:2004 Podstawy projektowania konstrukcji PN EN :2004 Oddziaływania ogólne PN EN :2005 Oddziaływania śniegiem PN EN :2005 Oddziaływania wiatrem PN EN :2005 Konstrukcje żelbetowe PN EN :2006 Konstrukcje stalowe PN EN :2005 Konstrukcje zespolone PN EN :2008 Projektowanie geotechniczne Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U r. Nr 207 poz wraz z późn.zm.) Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z 2002 poz.690 wraz z późn.zm.) 3.0 Warunki geologiczno - inżynierskie Wartości parametrów geotechnicznych zostały przyjęte na podstawie opinii technicznej wykonanej przez uprawnionego geologa. Podane wartości traktujemy jako ustalone metodą B Pod fundamentami zastosować podkład z chudego betonu o grubości min 5 cm. Uwagi: - Ewentualny grunt nienośny wymienić na pospółkę min. 50cm - Pospółkę zagęścić warstwami 20cm do I D = 0,4 Przed przystąpieniem do robót budowlanych należy zdjąć warstwę humusu hałdować i wykorzystać na terenie zakładu pod urządzenia terenów zielonych. 4.0 Opis rozwiązań konstrukcyjno materiałowych 4.1 Dach Zaprojektowano dach o konstrukcji kratownicowej o rozpiętości 2x11,00m=22,00m opartej na słupach zespolonych. Płatwie dachu zaprojektowano jako jednoprzęsłowe. Szczegóły w rysunkach konstrukcyjnych.

stanowi podstawę do wydania pozwolenia na budowę. 2.

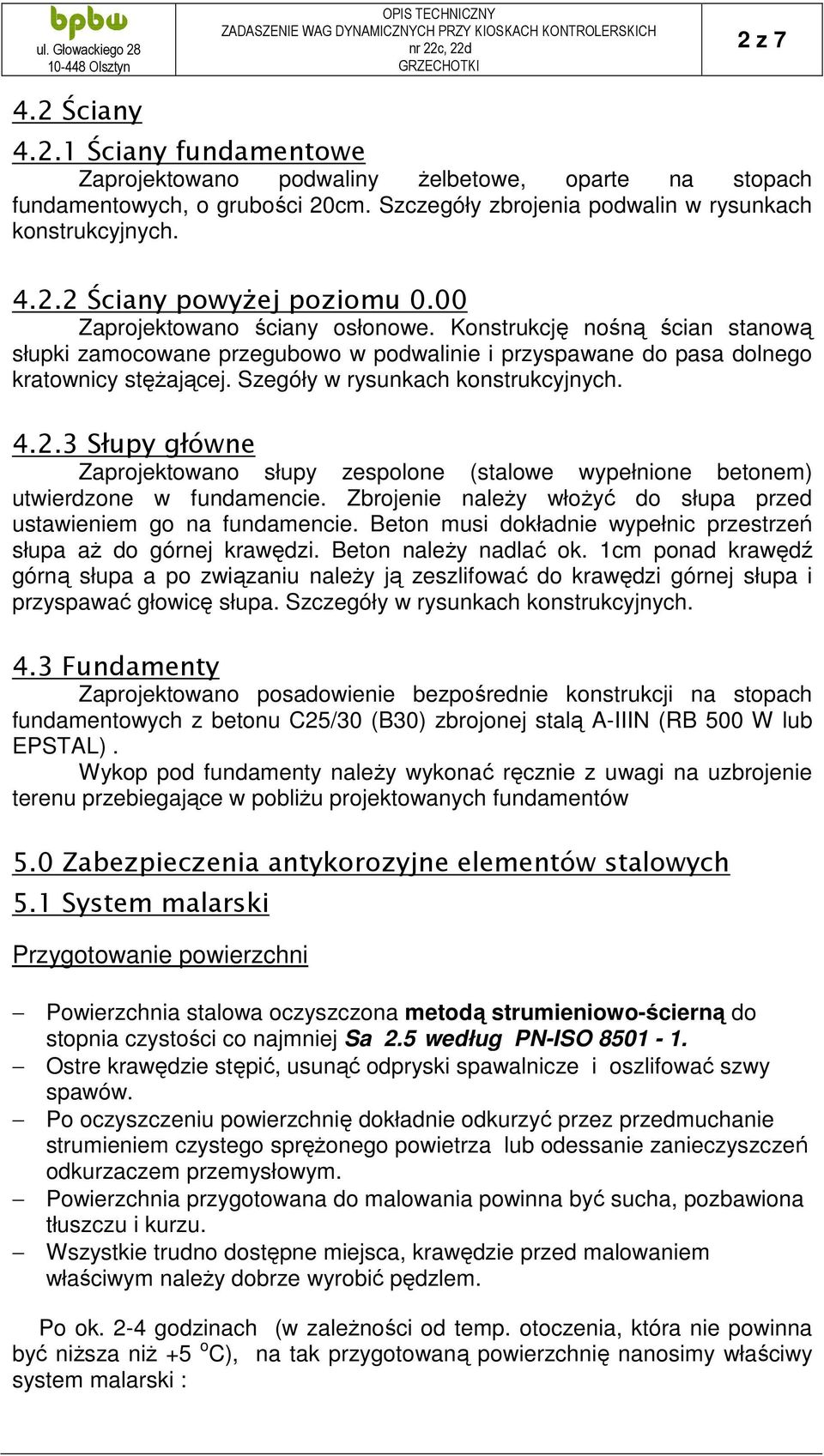

2 2 z Ściany Ściany fundamentowe Zaprojektowano podwaliny żelbetowe, oparte na stopach fundamentowych, o grubości 20cm. Szczegóły zbrojenia podwalin w rysunkach konstrukcyjnych Ściany powyżej poziomu 0.00 Zaprojektowano ściany osłonowe. Konstrukcję nośną ścian stanową słupki zamocowane przegubowo w podwalinie i przyspawane do pasa dolnego kratownicy stężającej. Szegóły w rysunkach konstrukcyjnych Słupy główne Zaprojektowano słupy zespolone (stalowe wypełnione betonem) utwierdzone w fundamencie. Zbrojenie należy włożyć do słupa przed ustawieniem go na fundamencie. Beton musi dokładnie wypełnic przestrzeń słupa aż do górnej krawędzi. Beton należy nadlać ok. 1cm ponad krawędź górną słupa a po związaniu należy ją zeszlifować do krawędzi górnej słupa i przyspawać głowicę słupa. Szczegóły w rysunkach konstrukcyjnych. 4.3 Fundamenty Zaprojektowano posadowienie bezpośrednie konstrukcji na stopach fundamentowych z betonu C25/30 (B30) zbrojonej stalą A-IIIN (RB 500 W lub EPSTAL). Wykop pod fundamenty należy wykonać ręcznie z uwagi na uzbrojenie terenu przebiegające w pobliżu projektowanych fundamentów 5.0 Zabezpieczenia antykorozyjne elementów stalowych 5.1 System malarski Przygotowanie powierzchni Powierzchnia stalowa oczyszczona metodą strumieniowo-ścierną do stopnia czystości co najmniej Sa 2.5 według PN-ISO Ostre krawędzie stępić, usunąć odpryski spawalnicze i oszlifować szwy spawów. Po oczyszczeniu powierzchnię dokładnie odkurzyć przez przedmuchanie strumieniem czystego sprężonego powietrza lub odessanie zanieczyszczeń odkurzaczem przemysłowym. Powierzchnia przygotowana do malowania powinna być sucha, pozbawiona tłuszczu i kurzu. Wszystkie trudno dostępne miejsca, krawędzie przed malowaniem właściwym należy dobrze wyrobić pędzlem. Po ok. 2-4 godzinach (w zależności od temp. otoczenia, która nie powinna być niższa niż +5 o C), na tak przygotowaną powierzchnię nanosimy właściwy system malarski :

4.2.3 Słupy główne Zaprojektowano słupy zespolone (stalowe wypełnione betonem) utwierdzone w fundamencie. Zbrojenie należy włożyć do słupa przed ustawieniem go na fundamencie.

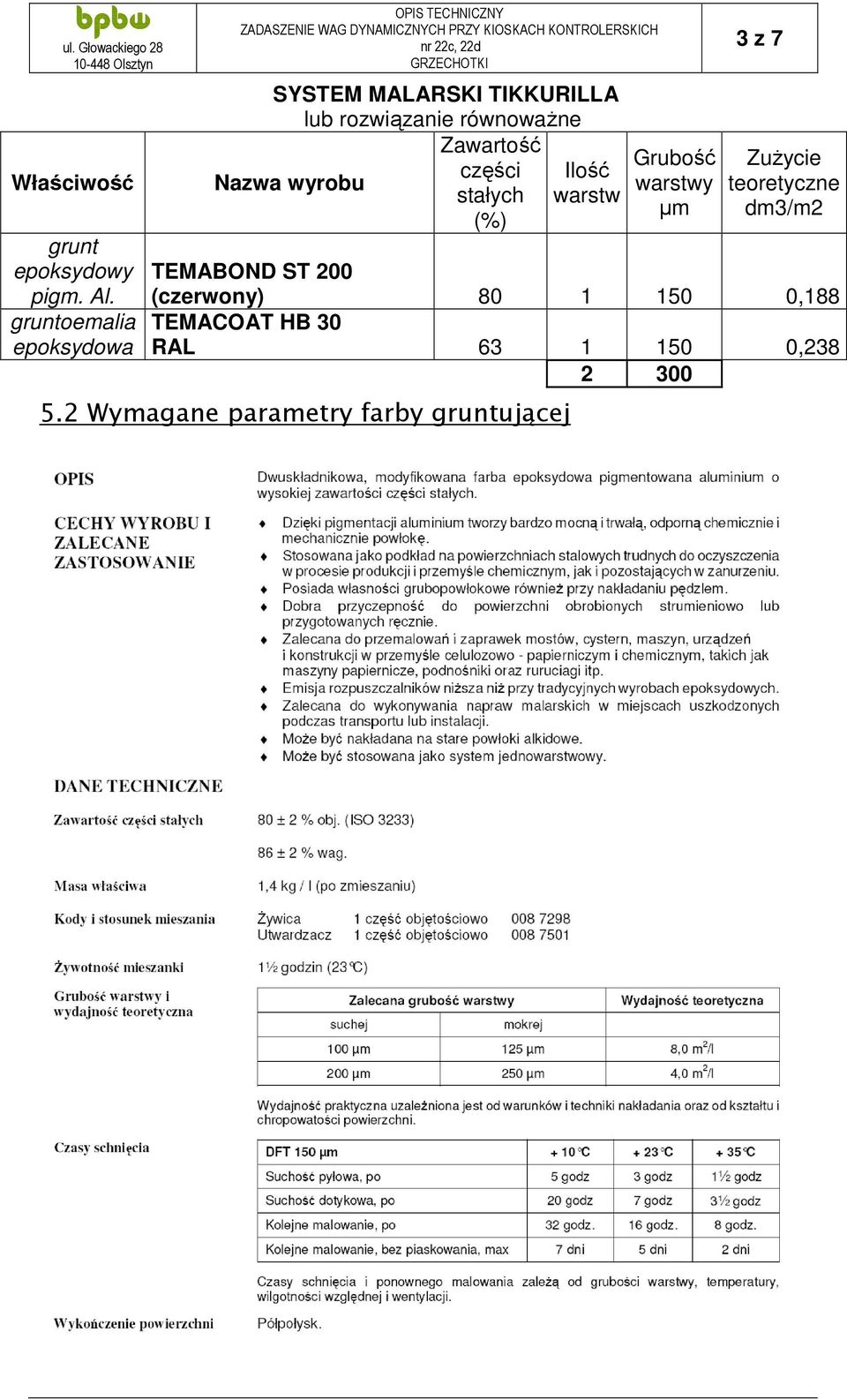

3 Właściwość grunt epoksydowy pigm. Al. gruntoemalia epoksydowa SYSTEM MALARSKI TIKKURILLA lub rozwiązanie równoważne Zawartość części Ilość Nazwa wyrobu stałych warstw (%) Grubość warstwy µm 3 z 7 Zużycie teoretyczne dm3/m2 TEMABOND ST 200 (czerwony) ,188 TEMACOAT HB 30 RAL , Wymagane parametry farby gruntującej

Zawartość części Ilość Nazwa wyrobu stałych warstw (%) Grubość warstwy µm 3 z 7

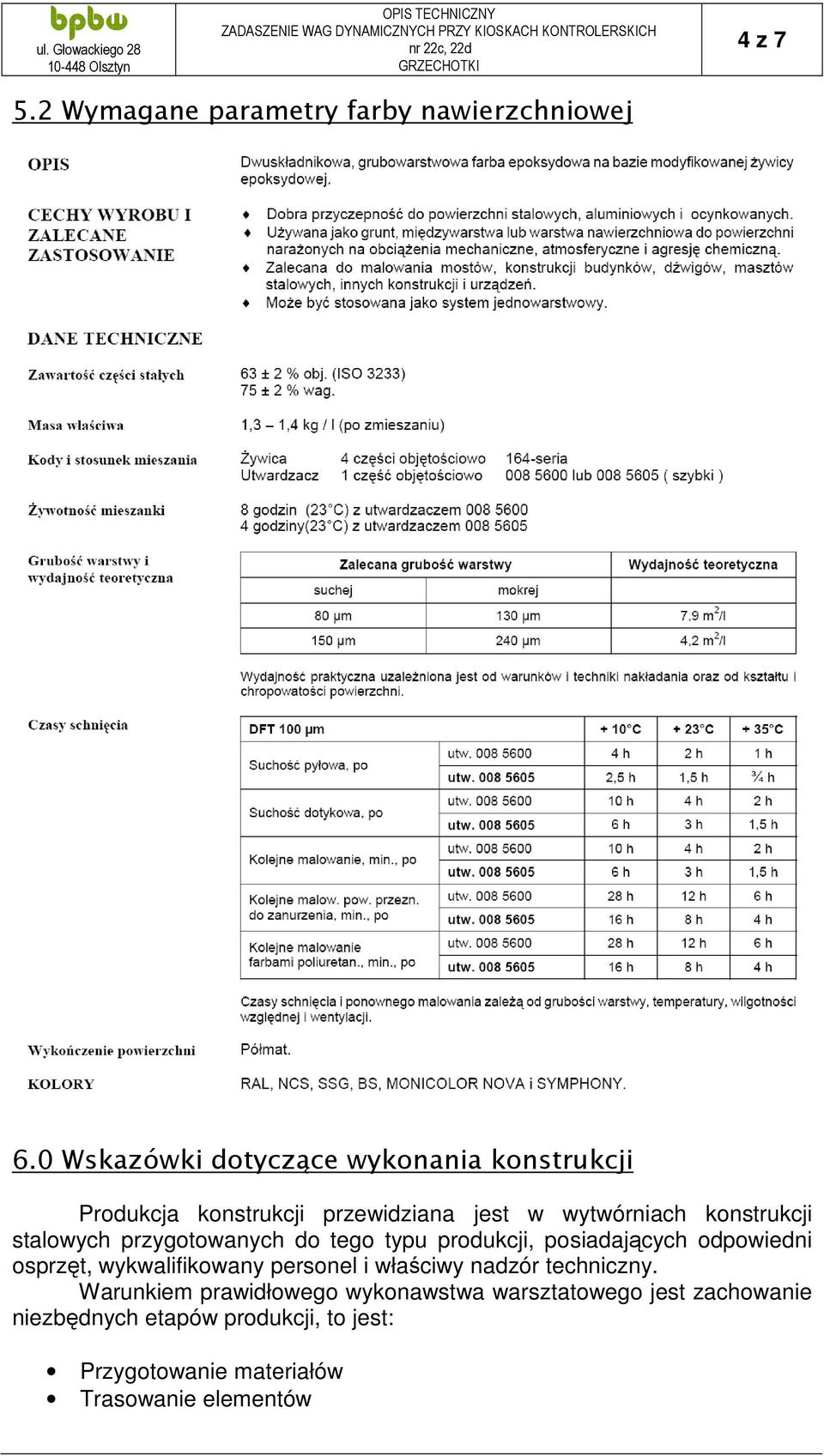

4 4 z Wymagane parametry farby nawierzchniowej 6.0 Wskazówki dotyczące wykonania konstrukcji Produkcja konstrukcji przewidziana jest w wytwórniach konstrukcji stalowych przygotowanych do tego typu produkcji, posiadających odpowiedni osprzęt, wykwalifikowany personel i właściwy nadzór techniczny. Warunkiem prawidłowego wykonawstwa warsztatowego jest zachowanie niezbędnych etapów produkcji, to jest: Przygotowanie materiałów Trasowanie elementów

stalowych przygotowanych do tego typu produkcji, posiadających odpowiedni osprzęt, wykwalifikowany personel i

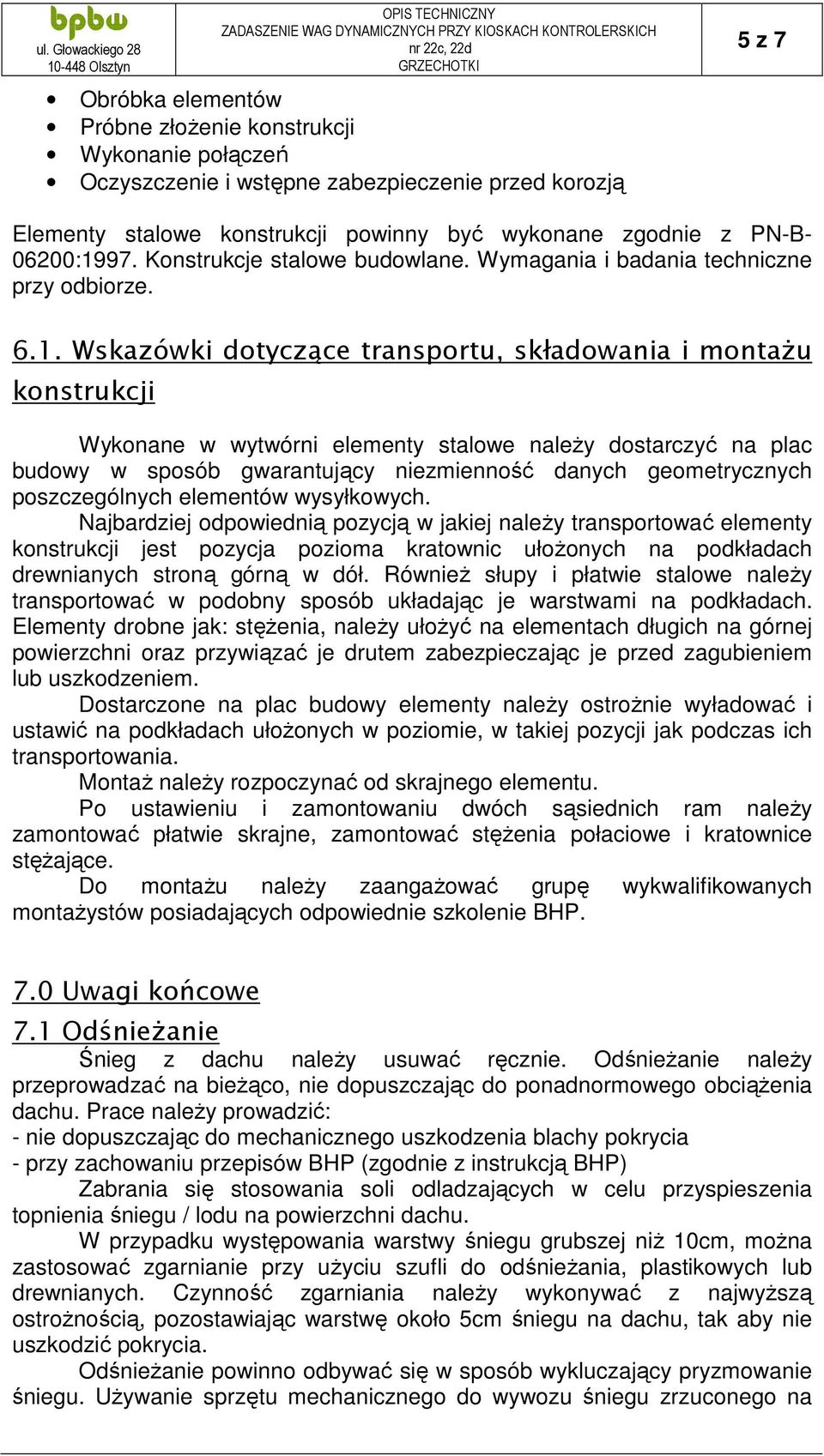

5 Obróbka elementów Próbne złożenie konstrukcji Wykonanie połączeń Oczyszczenie i wstępne zabezpieczenie przed korozją 5 z 7 Elementy stalowe konstrukcji powinny być wykonane zgodnie z PN-B :1997. Konstrukcje stalowe budowlane. Wymagania i badania techniczne przy odbiorze Wskazówki dotyczące transportu, składowania i montażu konstrukcji Wykonane w wytwórni elementy stalowe należy dostarczyć na plac budowy w sposób gwarantujący niezmienność danych geometrycznych poszczególnych elementów wysyłkowych. Najbardziej odpowiednią pozycją w jakiej należy transportować elementy konstrukcji jest pozycja pozioma kratownic ułożonych na podkładach drewnianych stroną górną w dół. Również słupy i płatwie stalowe należy transportować w podobny sposób układając je warstwami na podkładach. Elementy drobne jak: stężenia, należy ułożyć na elementach długich na górnej powierzchni oraz przywiązać je drutem zabezpieczając je przed zagubieniem lub uszkodzeniem. Dostarczone na plac budowy elementy należy ostrożnie wyładować i ustawić na podkładach ułożonych w poziomie, w takiej pozycji jak podczas ich transportowania. Montaż należy rozpoczynać od skrajnego elementu. Po ustawieniu i zamontowaniu dwóch sąsiednich ram należy zamontować płatwie skrajne, zamontować stężenia połaciowe i kratownice stężające. Do montażu należy zaangażować grupę wykwalifikowanych montażystów posiadających odpowiednie szkolenie BHP. 7.0 Uwagi końcowe 7.1 Odśnieżanie Śnieg z dachu należy usuwać ręcznie. Odśnieżanie należy przeprowadzać na bieżąco, nie dopuszczając do ponadnormowego obciążenia dachu. Prace należy prowadzić: - nie dopuszczając do mechanicznego uszkodzenia blachy pokrycia - przy zachowaniu przepisów BHP (zgodnie z instrukcją BHP) Zabrania się stosowania soli odladzających w celu przyspieszenia topnienia śniegu / lodu na powierzchni dachu. W przypadku występowania warstwy śniegu grubszej niż 10cm, można zastosować zgarnianie przy użyciu szufli do odśnieżania, plastikowych lub drewnianych. Czynność zgarniania należy wykonywać z najwyższą ostrożnością, pozostawiając warstwę około 5cm śniegu na dachu, tak aby nie uszkodzić pokrycia. Odśnieżanie powinno odbywać się w sposób wykluczający pryzmowanie śniegu. Używanie sprzętu mechanicznego do wywozu śniegu zrzuconego na

Wskazówki dotyczące transportu, składowania i montażu konstrukcji Wykonane w wytwórni elementy stalowe należy dostarczyć na plac budowy w sposób gwarantujący niezmienność danych geometrycznych

6 z 7 ziemię jest dopuszczone wyłącznie na powierzchniach utwardzonych. Użycie takiego sprzętu poza terenami utwardzonymi, na przykład z trawników, spowoduje zniszczenie tych powierzchni.

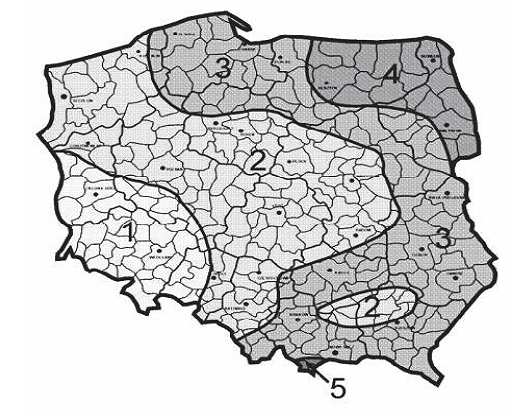

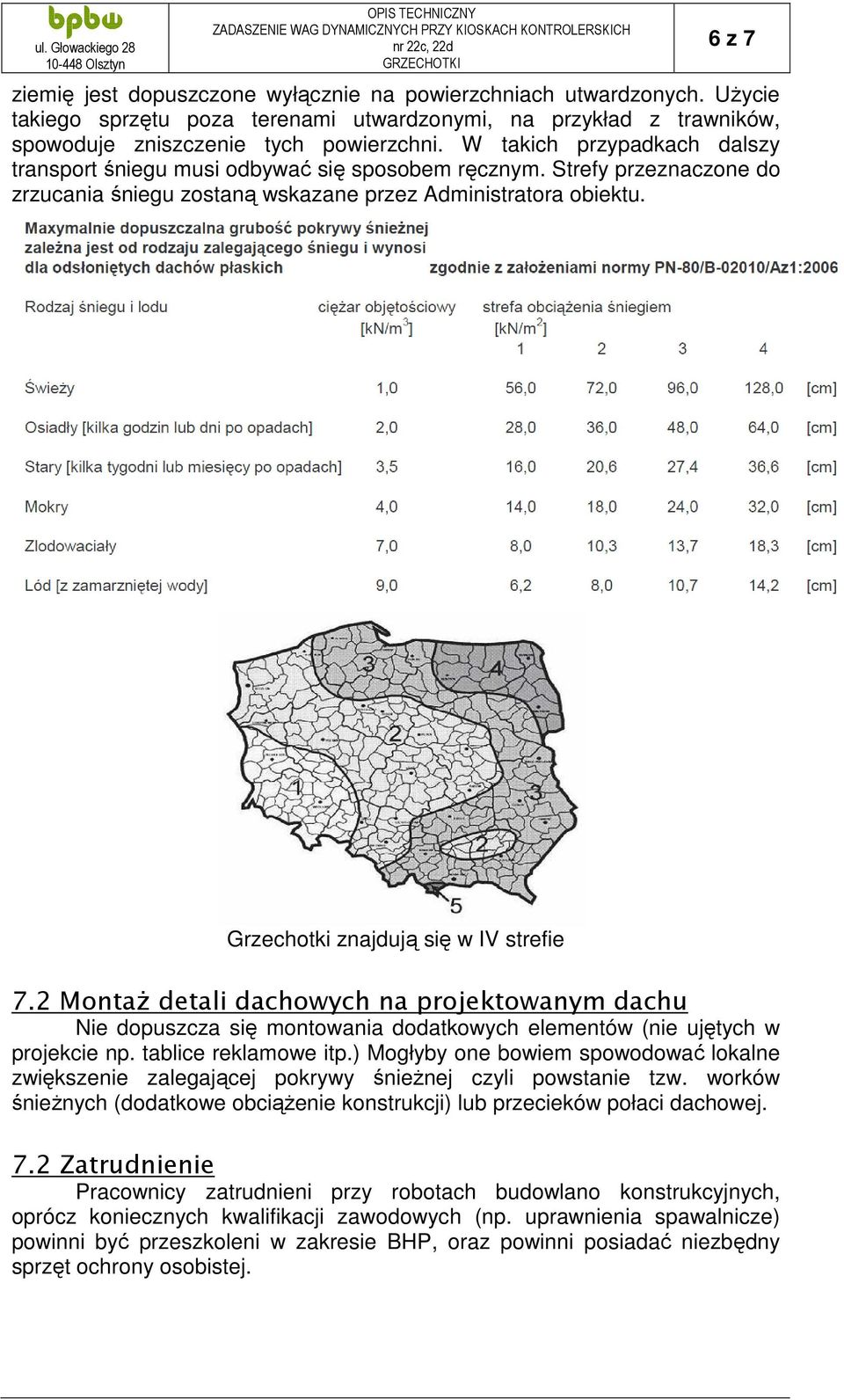

6 6 z 7 ziemię jest dopuszczone wyłącznie na powierzchniach utwardzonych. Użycie takiego sprzętu poza terenami utwardzonymi, na przykład z trawników, spowoduje zniszczenie tych powierzchni. W takich przypadkach dalszy transport śniegu musi odbywać się sposobem ręcznym. Strefy przeznaczone do zrzucania śniegu zostaną wskazane przez Administratora obiektu. Grzechotki znajdują się w IV strefie 7.2 Montaż detali dachowych na projektowanym dachu Nie dopuszcza się montowania dodatkowych elementów (nie ujętych w projekcie np. tablice reklamowe itp.) Mogłyby one bowiem spowodować lokalne zwiększenie zalegającej pokrywy śnieżnej czyli powstanie tzw. worków śnieżnych (dodatkowe obciążenie konstrukcji) lub przecieków połaci dachowej. 7.2 Zatrudnienie Pracownicy zatrudnieni przy robotach budowlano konstrukcyjnych, oprócz koniecznych kwalifikacji zawodowych (np. uprawnienia spawalnicze) powinni być przeszkoleni w zakresie BHP, oraz powinni posiadać niezbędny sprzęt ochrony osobistej.

Grzechotki znajdują się w IV strefie 7.2 Montaż detali dachowych na projektowanym dachu Nie dopuszcza się montowania dodatkowych elementów (nie ujętych w projekcie np. tablice reklamowe itp.

7 7 z Wyroby Wszelkie użyte na budowie materiały i wyroby budowlane muszą posiadać aktualne atesty lub świadectwa dopuszczające do użytku w budownictwie, wydane przez uprawnione do tego organy. Materiały muszą posiadać znak CЄ lub B zgodnie z USTAWĄ O WYROBACH BUDOWLANYCH z dnia 16 kwietnia Kierowanie pracami - prace wykonywać pod kierownictwem i nadzorem osób uprawnionych - prace prowadzić zgodnie z projektem i sztuka budowlaną - prace prowadzić zgodnie z przepisami BHP PROJEKTANT KONSTRUKCJI inż. Tomasz Sikorski Upr. bud. WAM/0056/PWOK/08 Członek Warmińsko Mazurskiej Izby Inżynierów Budownictwa WAM / BO / 0177 / 08

przez uprawnione do tego organy. Materiały muszą posiadać znak CЄ lub B zgodnie z USTAWĄ O WYROBACH BUDOWLANYCH z dnia 16 kwietnia 2004. 7.
