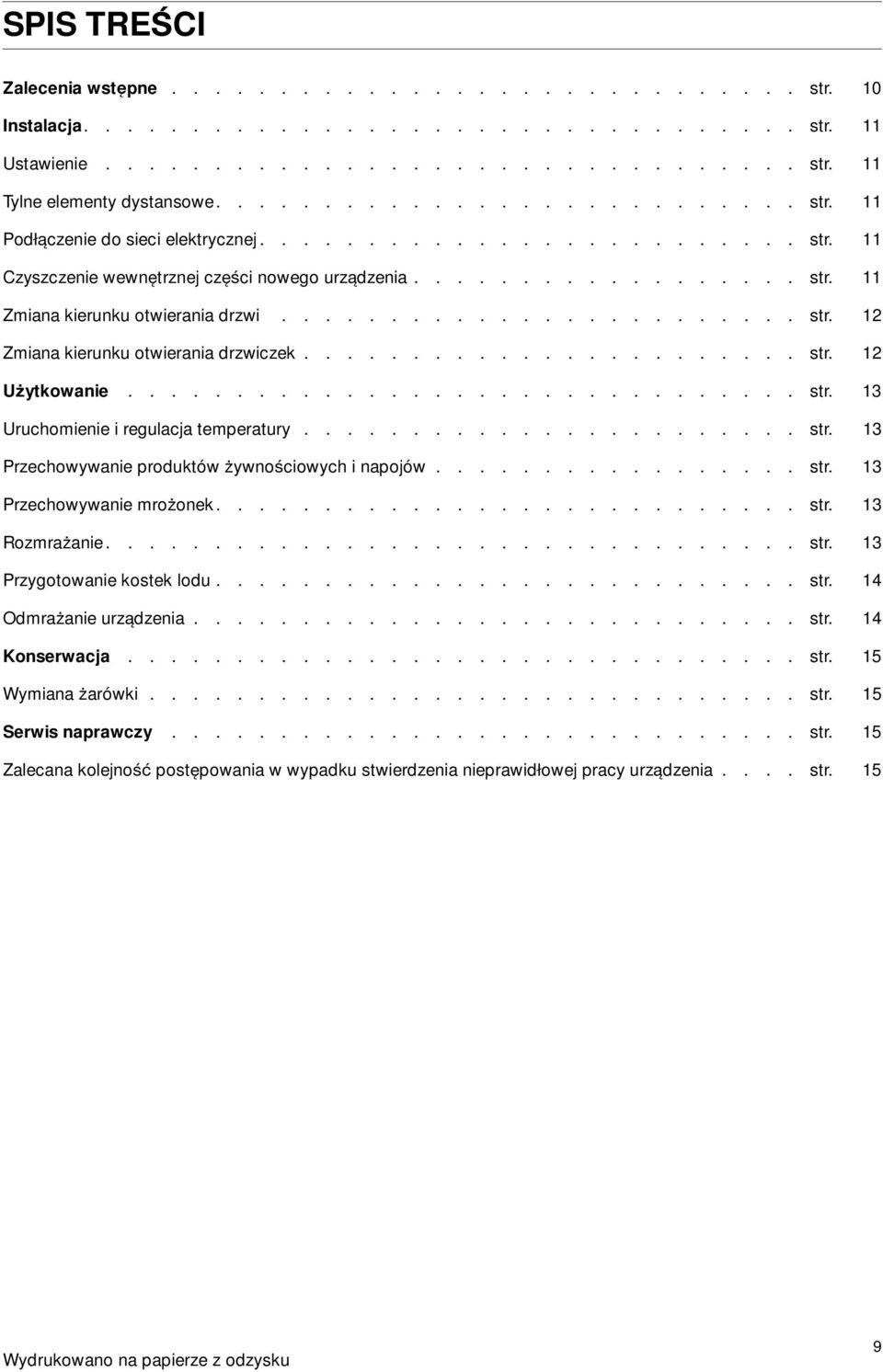

2 SPIS TREfiCI Zalecenia wstepne str. 10 Instalacja str. 11 Ustawienie str. 11 Tylne elementy dystansowe str. 11 Podlaczenie do sieci elektrycznej str. 11 Czyszczenie wewnetrznej czeßci nowego urzadzenia str. 11 Zmiana kierunku otwierania drzwi str. 12 Zmiana kierunku otwierania drzwiczek str. 12 Uqytkowanie str. 13 Uruchomienie i regulacja temperatury str. 13 Przechowywanie produktów qywnoßciowych i napojów str. 13 Przechowywanie mroqonek str. 13 Rozmraqanie str. 13 Przygotowanie kostek lodu str. 14 Odmraqanie urzadzenia str. 14 Konserwacja str. 15 Wymiana qarówki str. 15 Serwis naprawczy str. 15 Zalecana kolejnoß postepowania w wypadku stwierdzenia nieprawidlowej pracy urzadzenia.... str. 15 Wydrukowano na papierze z odzysku 9

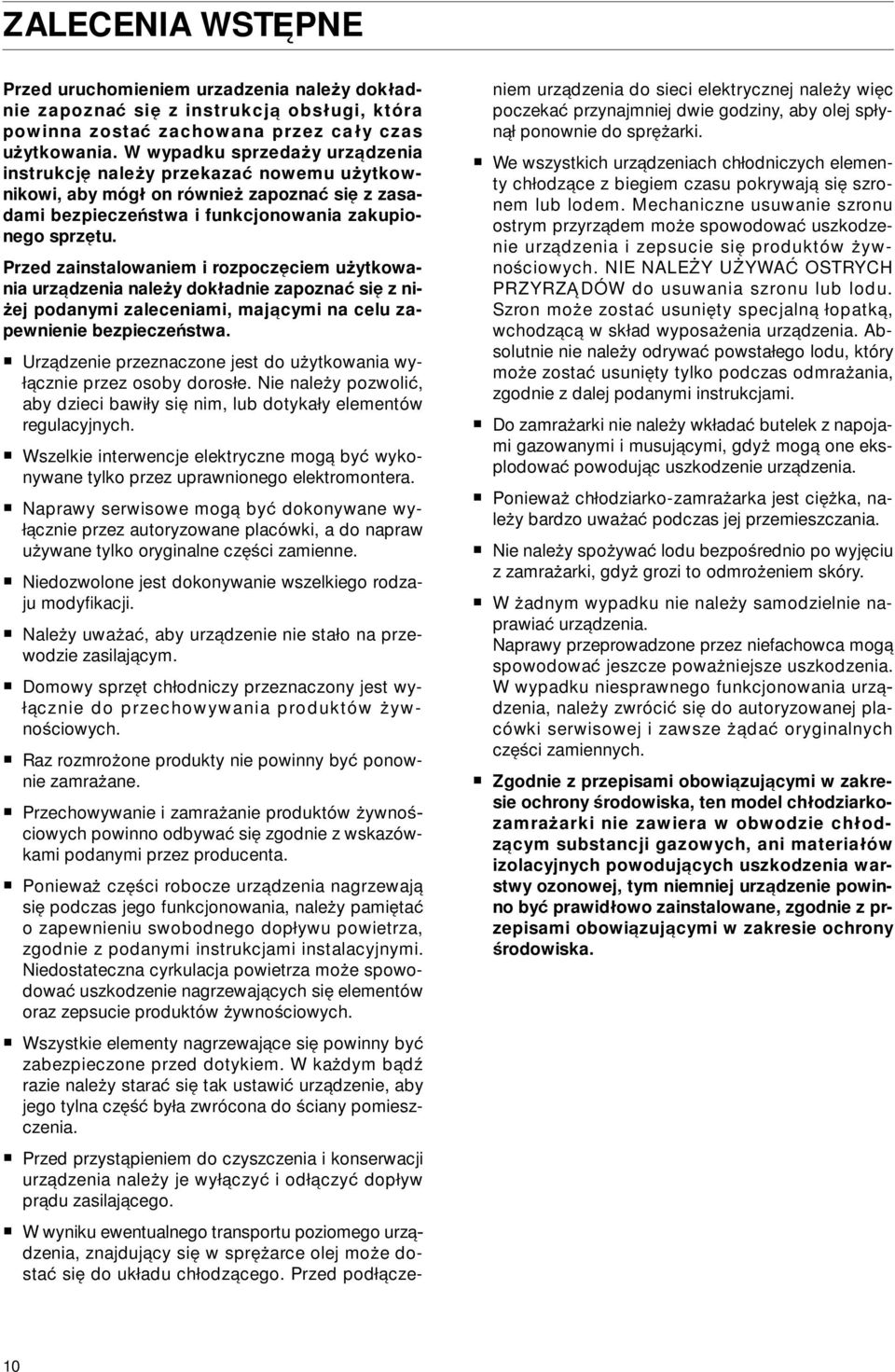

3 ZALECENIA WSTEPNE Przed uruchomieniem urzadzenia naleqy dokladnie zapozna sie z instrukcja obslugi, która powinna zosta zachowana przez caly czas uqytkowania. W wypadku sprzedaqy urzadzenia instrukcje naleqy przekaza nowemu uqytkownikowi, aby mógl on równieq zapozna sie z zasadami bezpieczenstwa i funkcjonowania zakupionego sprzetu. Przed zainstalowaniem i rozpoczeciem uqytkowania urzadzenia naleqy dokladnie zapozna sie z niqej podanymi zaleceniami, majacymi na celu zapewnienie bezpieczenstwa. Urzadzenie przeznaczone jest do uqytkowania wylacznie przez osoby dorosle. Nie naleqy pozwoli, aby dzieci bawily sie nim, lub dotykaly elementów regulacyjnych. Wszelkie interwencje elektryczne moga by wykonywane tylko przez uprawnionego elektromontera. Naprawy serwisowe moga by dokonywane wylacznie przez autoryzowane placówki, a do napraw uqywane tylko oryginalne czeßci zamienne. Niedozwolone jest dokonywanie wszelkiego rodzaju modyfikacji. Naleqy uwaqa, aby urzadzenie nie stalo na przewodzie zasilajacym. Domowy sprzet chlodniczy przeznaczony jest wylacznie do przechowywania produktów qywnoßciowych. Raz rozmroqone produkty nie powinny by ponownie zamraqane. Przechowywanie i zamraqanie produktów qywnoßciowych powinno odbywa sie zgodnie z wskazówkami podanymi przez producenta. Poniewaq czeßci robocze urzadzenia nagrzewaja sie podczas jego funkcjonowania, naleqy pamieta o zapewnieniu swobodnego doplywu powietrza, zgodnie z podanymi instrukcjami instalacyjnymi. Niedostateczna cyrkulacja powietrza moqe spowodowa uszkodzenie nagrzewajacych sie elementów oraz zepsucie produktów qywnoßciowych. Wszystkie elementy nagrzewajace sie powinny by zabezpieczone przed dotykiem. W kaqdym badω razie naleqy stara sie tak ustawi urzadzenie, aby jego tylna czeß byla zwrócona do ßciany pomieszczenia. Przed przystapieniem do czyszczenia i konserwacji urzadzenia naleqy je wylaczy i odlaczy doplyw pradu zasilajacego. W wyniku ewentualnego transportu poziomego urzadzenia, znajdujacy sie w spreqarce olej moqe dosta sie do ukladu chlodzacego. Przed podlaczeniem urzadzenia do sieci elektrycznej naleqy wiec poczeka przynajmniej dwie godziny, aby olej splynal ponownie do spreqarki. We wszystkich urzadzeniach chlodniczych elementy chlodzace z biegiem czasu pokrywaja sie szronem lub lodem. Mechaniczne usuwanie szronu ostrym przyrzadem moqe spowodowa uszkodzenie urzadzenia i zepsucie sie produktów qywnoßciowych. NIE NALEQY UQYWAÂ OSTRYCH PRZYRZADÓW do usuwania szronu lub lodu. Szron moqe zosta usuniety specjalna lopatka, wchodzaca w sklad wyposaqenia urzadzenia. Absolutnie nie naleqy odrywa powstalego lodu, który moqe zosta usuniety tylko podczas odmraqania, zgodnie z dalej podanymi instrukcjami. Do zamraqarki nie naleqy wklada butelek z napojami gazowanymi i musujacymi, gdyq moga one eksplodowa powodujac uszkodzenie urzadzenia. Poniewaq chlodziarko-zamraqarka jest cieqka, naleqy bardzo uwaqa podczas jej przemieszczania. Nie naleqy spoqywa lodu bezpoßrednio po wyjeciu z zamraqarki, gdyq grozi to odmroqeniem skóry. W qadnym wypadku nie naleqy samodzielnie naprawia urzadzenia. Naprawy przeprowadzone przez niefachowca moga spowodowa jeszcze powaqniejsze uszkodzenia. W wypadku niesprawnego funkcjonowania urzadzenia, naleqy zwróci sie do autoryzowanej placówki serwisowej i zawsze qada oryginalnych czeßci zamiennych. Zgodnie z przepisami obowiazujacymi w zakresie ochrony ßrodowiska, ten model chlodziarkozamraqarki nie zawiera w obwodzie chlodzacym substancji gazowych, ani materialów izolacyjnych powodujacych uszkodzenia warstwy ozonowej, tym niemniej urzadzenie powinno by prawidlowo zainstalowane, zgodnie z przepisami obowiazujacymi w zakresie ochrony ßrodowiska. 10

4 INSTALACJA Jeßli ten model chlodziarki, charakteryzujacy sie magnetycznym systemem zamykania drzwi, ma zastapi starszy model, posiadajacy drzwi zamykajace sie spreqynowo lub wieko, przed usunieciem starej chlodziarki naleqy unieruchomi jej spreqyne. W przeciwnym wypadku stare urzadzenie moqe sta sie ßmiertelna pulapka dla bawiacych sie dzieci. Ustawienie Chlodziarko-zamraqarka powinna by ustawiona jak najdalej od Ωródel ciepla (np. kaloryferów, kuchenki, czy bezpoßrednio padajacych promieni slonecznych). Najlepsze osiagi uzyskiwane sa przy temperaturze otoczenia w granicach od +18 C do +43 C (klasa T); od +18 C do +38 C (klasa ST); od +16 C do +32 C (klasa N); od +10 C do +32 C (klasa SN). Klasa przynaleqnoßci jest podana na tabliczce znamionowej. Naleqy uwaqa, aby zapewniona byla swobodna cyrkulacja powietrza z tylu, na dole i w górnej czeßci urzadzenia. Jeqeli urzadzenie stoi pod szafka wiszaca, odlegloß pomiedzy dolna krawedzia szafki i górna krawedzia chlodziarko-zamraqarki powinna wynosi min. 100 mm. (por. Rys. A) Tym niemniej idealne ustawienie wymagaloby zachowania wolnej przestrzeni nad chlodziarko-zamraqarka (por. B). Regulacja nóqek urzadzenia umoqliwia jego dokladne wypoziomowanie. min. 50 cm 2 min. 50 cm 2 D639 min. 50 cm 2 Rys. 1 Tylne elementy dystansowe W opakowaniu zawierajacym instrukcje obslugi znajduja sie dwa elementy dystansowe, przeznaczone do zamocowania na tylnej ßciance urzadzenia w niqej podany sposób. Elementy dystansowe wprowadzi do otworów tak, aby strzalka (A) znalazla sie w pozycji wskazanej na Rys. 2, po czym dokreci je, przekrecajac o 45 tak, aby strzalka (A) znalazla sie w pozycji pionowej. D A Rys. 2 Podlaczenie do sieci elektrycznej Przed podlaczeniem urzadzenia do sieci zasilajacej naleqy upewni sie, czy napiecie i nateqenie podane na tabliczce znamionowej sa zgodne z Panstwa parametrami. Dopuszcza sie ±6% odchylenia od normy. Przy innych wartoßciach napiecia naleqy stosowa transformator o odpowiedniej wartoßci mocy. Urzadzenie musi by uziemione. Z tego wzgledu wtyczka kabla zasilajacego zawiera specjalny bolec zerowy (uziemienie). Jeqeli w Panstwa instalacji elektrycznej brak jest uziemienia, to urzadzenie musi zosta podlaczone przez uprawnionego elektromontera do oddzielnej instalacji uziemiajacej, zgodnie z obowiazujacymi przepisami bezpieczenstwa. W wypadku nieprzestrzegania powyqszych przepisów bezpieczenstwa, producent uchyla sie od wszelkiej odpowiedzialnoßci. Urzadzenie spelnia wymagania normy EWG Nr 87/308 z r. w zakresie tlumienia zaklócen radiofonicznych. Urzadzenie to spelna wymagania nastepujacych wytycznych EWG: - 73/23 EEC (Niskie Napiecie) i póωniejsze zmiany; - 89/336 EEC (Kompatybilnoß Elektromagnetyczna) i póωniejsze zmiany. Czyszczenie wewnetrznej czeßci nowego urzadzenia Przed rozpoczeciem uqytkowania nowej chlodziarkozamraqarki naleqy jej wnetrze starannie umy letnia woda z lagodnym mydlem, w celu usuniecia zapachu typowego dla fabrycznie nowego wyrobu, a nastepnie dokladnie osuszy miekka szmatka. Nie naleqy uqywa ßrodków szorujacych, mogacych uszkodzi powierzchnie urzadzenia. 11

5 Zmiana kierunku otwierania drzwi Przed przystapieniem do wykonania niqej wymienionych operacji, urzadzenie naleqy wylaczy z sieci elektrycznej. W zmiana kierunku otwierania drzwi wymaga czynnoßci wykonanych w niqej podanej kolejnoßci. Rys. 3 Uwaga Po przeloqeniu drzwi naleqy sprawdzi, czy uszczelka drzwi przylega prawidlowo. Moqe sie zdarzy, qe w bardzo niskiej temperaturze otoczenia (np. zima) uszczelka nie bedzie przylegala dokladnie. Z chwila ocieplenia uszczelka automatycznie powróci do prawidlowego stanu. Proces ten moqna przyspieszy ogrzewajac uszczelke suszarka do wlosów. D Rys. 3a Zmiana kierunku otwierania drzwiczek Przy pomocy ßrubokreta, naciskajac na spreqyne wewnetrzna (Rys. 5) naleqy zwolni uchwyt (1) i wyciagna go razem z drzwiczkami; wyja zaßlepke (2) i wloqy do zwonionego otworu po przeciwnej stronie; obróci drzwiczki o 180, wyja uchwyt (1) i zaloqy go z przeciwnej strony. Zamontowa ponownie drzwiczki, wprowadzajac sworzeñ górny oraz dolny uchwyt (1) tak, aby zostal unieruchomiony. Rys D299 Rys. 4 PR140 Celem zapewnienia wlaßciwego przechowywania qywnoßci, drzwiczki zostaly wyposaqone w proste urzadzenie spreqynowe, które utrzymuje je w pozycji otwartej aq do chwili ich dokladnego zamkniecia. B0646 Odkreci dolny zawias (3), bolec (1) i nóqke (2); zdja drzwi z bolca (5), nastepnie bolec ten przykreci po przeciwnej stronie urzadzenia; przednia lewa nóqke odkreci i przykreci po przeciwnej stronie; zaloqy drzwi na bolec (5) i przykreci dolny zawias (3) (obrócony o 180 ) po przeciwnej stronie; zdja oslone uchwytu (por. Rys. 4), wyja uchwyt i przeloqy go z drugiej strony. 12

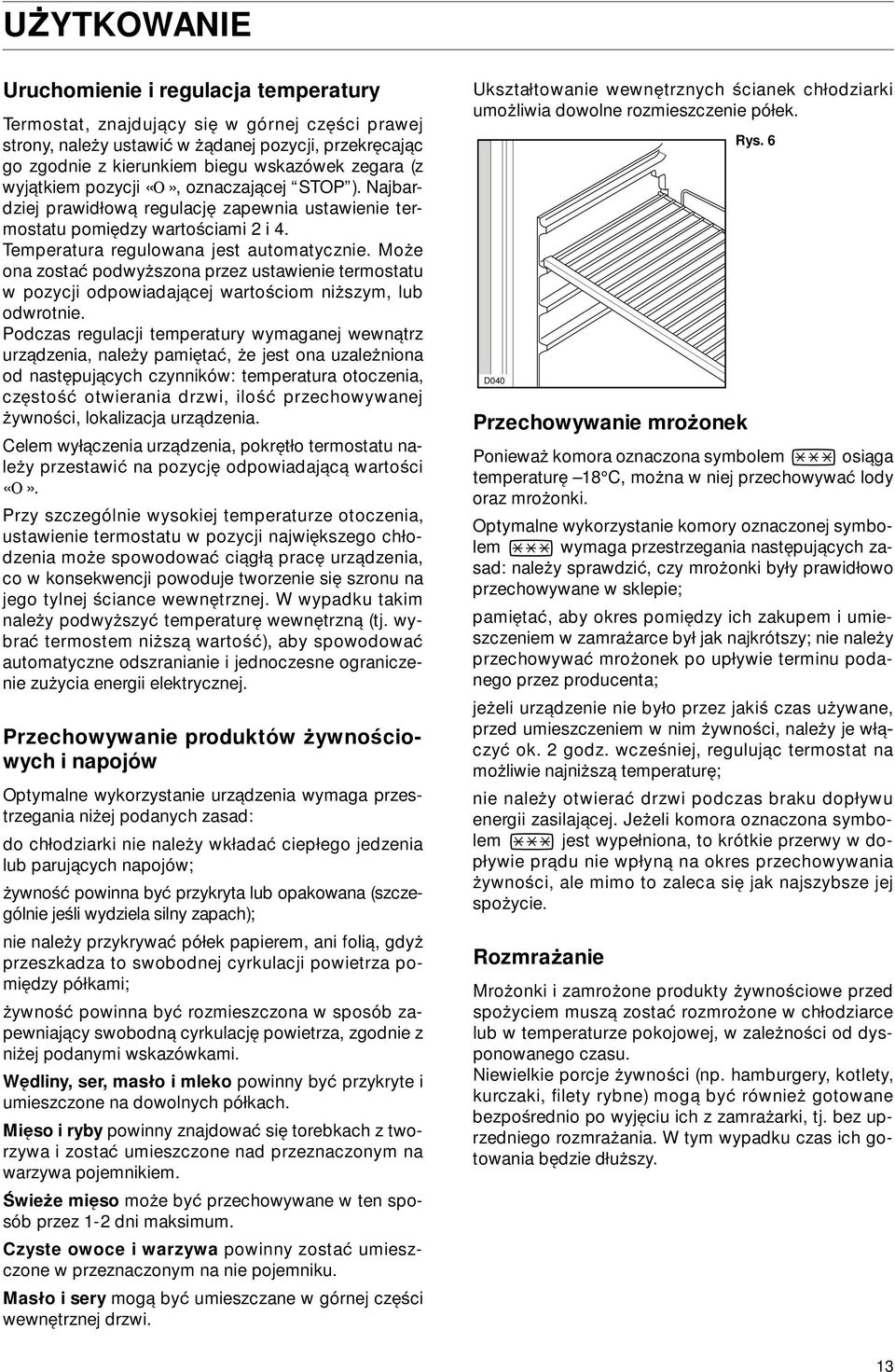

6 UQYTKOWANIE Uruchomienie i regulacja temperatury Termostat, znajdujacy sie w górnej czeßci prawej strony, naleqy ustawi w qadanej pozycji, przekrecajac go zgodnie z kierunkiem biegu wskazówek zegara (z wyjatkiem pozycji «O», oznaczajacej STOP ). Najbardziej prawidlowa regulacje zapewnia ustawienie termostatu pomiedzy wartoßciami 2 i 4. Temperatura regulowana jest automatycznie. Moqe ona zosta podwyqszona przez ustawienie termostatu w pozycji odpowiadajacej wartoßciom niqszym, lub odwrotnie. Podczas regulacji temperatury wymaganej wewnatrz urzadzenia, naleqy pamieta, qe jest ona uzaleqniona od nastepujacych czynników: temperatura otoczenia, czestoß otwierania drzwi, iloß przechowywanej qywnoßci, lokalizacja urzadzenia. Celem wylaczenia urzadzenia, pokretlo termostatu naleqy przestawi na pozycje odpowiadajaca wartoßci «O». Przy szczególnie wysokiej temperaturze otoczenia, ustawienie termostatu w pozycji najwiekszego chlodzenia moqe spowodowa ciagla prace urzadzenia, co w konsekwencji powoduje tworzenie sie szronu na jego tylnej ßciance wewnetrznej. W wypadku takim naleqy podwyqszy temperature wewnetrzna (tj. wybra termostem niqsza wartoß ), aby spowodowa automatyczne odszranianie i jednoczesne ograniczenie zuqycia energii elektrycznej. Przechowywanie produktów qywnoßciowych i napojów Optymalne wykorzystanie urzadzenia wymaga przestrzegania niqej podanych zasad: do chlodziarki nie naleqy wklada cieplego jedzenia lub parujacych napojów; qywnoß powinna by przykryta lub opakowana (szczególnie jeßli wydziela silny zapach); nie naleqy przykrywa pólek papierem, ani folia, gdyq przeszkadza to swobodnej cyrkulacji powietrza pomiedzy pólkami; qywnoß powinna by rozmieszczona w sposób zapewniajacy swobodna cyrkulacje powietrza, zgodnie z niqej podanymi wskazówkami. Wedliny, ser, maslo i mleko powinny by przykryte i umieszczone na dowolnych pólkach. Mieso i ryby powinny znajdowa sie torebkach z tworzywa i zosta umieszczone nad przeznaczonym na warzywa pojemnikiem. fiwieqe mieso moqe by przechowywane w ten sposób przez 1-2 dni maksimum. Czyste owoce i warzywa powinny zosta umieszczone w przeznaczonym na nie pojemniku. Maslo i sery moga by umieszczane w górnej czeßci wewnetrznej drzwi. Uksztaltowanie wewnetrznych ßcianek chlodziarki umoqliwia dowolne rozmieszczenie pólek. D040 Przechowywanie mroqonek Rys. 6 Poniewaq komora oznaczona symbolem osiaga temperature 18 C, moqna w niej przechowywa lody oraz mroqonki. Optymalne wykorzystanie komory oznaczonej symbolem wymaga przestrzegania nastepujacych zasad: naleqy sprawdzi, czy mroqonki byly prawidlowo przechowywane w sklepie; pamieta, aby okres pomiedzy ich zakupem i umieszczeniem w zamraqarce byl jak najkrótszy; nie naleqy przechowywa mroqonek po uplywie terminu podanego przez producenta; jeqeli urzadzenie nie bylo przez jakiß czas uqywane, przed umieszczeniem w nim qywnoßci, naleqy je wlaczy ok. 2 godz. wczeßniej, regulujac termostat na moqliwie najniqsza temperature; nie naleqy otwiera drzwi podczas braku doplywu energii zasilajacej. Jeqeli komora oznaczona symbolem jest wypelniona, to krótkie przerwy w doplywie pradu nie wplyna na okres przechowywania qywnoßci, ale mimo to zaleca sie jak najszybsze jej spoqycie. Rozmraqanie Mroqonki i zamroqone produkty qywnoßciowe przed spoqyciem musza zosta rozmroqone w chlodziarce lub w temperaturze pokojowej, w zaleqnoßci od dysponowanego czasu. Niewielkie porcje qywnoßci (np. hamburgery, kotlety, kurczaki, filety rybne) moga by równieq gotowane bezpoßrednio po wyjeciu ich z zamraqarki, tj. bez uprzedniego rozmraqania. W tym wypadku czas ich gotowania bedzie dluqszy. 13

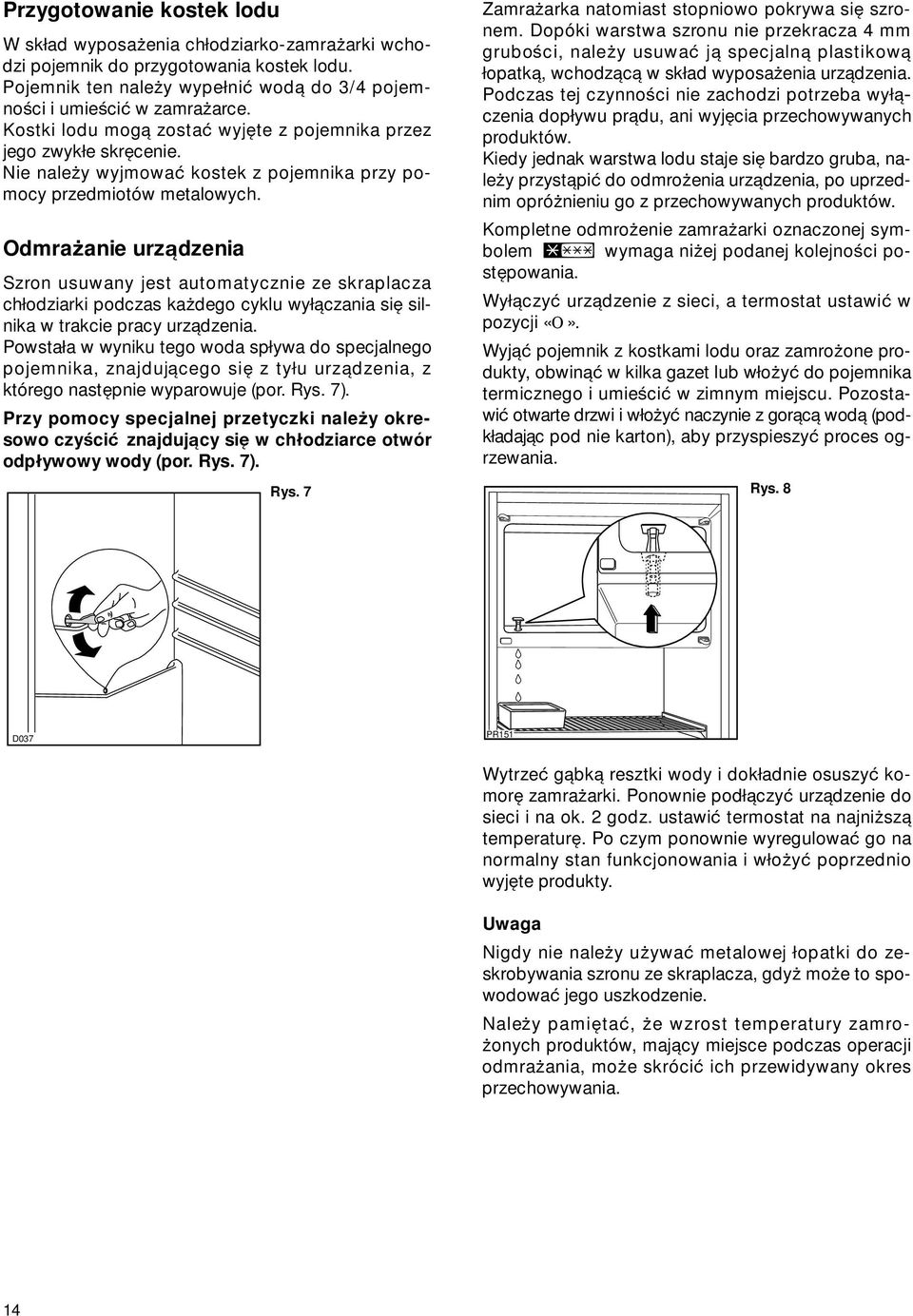

7 Przygotowanie kostek lodu W sklad wyposaqenia chlodziarko-zamraqarki wchodzi pojemnik do przygotowania kostek lodu. Pojemnik ten naleqy wypelni woda do 3/4 pojemnoßci i umießci w zamraqarce. Kostki lodu moga zosta wyjete z pojemnika przez jego zwykle skrecenie. Nie naleqy wyjmowa kostek z pojemnika przy pomocy przedmiotów metalowych. Odmraqanie urzadzenia Szron usuwany jest automatycznie ze skraplacza chlodziarki podczas kaqdego cyklu wylaczania sie silnika w trakcie pracy urzadzenia. Powstala w wyniku tego woda splywa do specjalnego pojemnika, znajdujacego sie z tylu urzadzenia, z którego nastepnie wyparowuje (por. Rys. 7). Przy pomocy specjalnej przetyczki naleqy okresowo czyßci znajdujacy sie w chlodziarce otwór odplywowy wody (por. Rys. 7). Rys. 7 Zamraqarka natomiast stopniowo pokrywa sie szronem. Dopóki warstwa szronu nie przekracza 4 mm gruboßci, naleqy usuwa ja specjalna plastikowa lopatka, wchodzaca w sklad wyposaqenia urzadzenia. Podczas tej czynnoßci nie zachodzi potrzeba wylaczenia doplywu pradu, ani wyjecia przechowywanych produktów. Kiedy jednak warstwa lodu staje sie bardzo gruba, naleqy przystapi do odmroqenia urzadzenia, po uprzednim opróqnieniu go z przechowywanych produktów. Kompletne odmroqenie zamraqarki oznaczonej symbolem wymaga niqej podanej kolejnoßci postepowania. Wylaczy urzadzenie z sieci, a termostat ustawi w pozycji «O». Wyja pojemnik z kostkami lodu oraz zamroqone produkty, obwina w kilka gazet lub wloqy do pojemnika termicznego i umießci w zimnym miejscu. Pozostawi otwarte drzwi i wloqy naczynie z goraca woda (podkladajac pod nie karton), aby przyspieszy proces ogrzewania. Rys. 8 D037 PR151 Wytrze gabka resztki wody i dokladnie osuszy komore zamraqarki. Ponownie podlaczy urzadzenie do sieci i na ok. 2 godz. ustawi termostat na najniqsza temperature. Po czym ponownie wyregulowa go na normalny stan funkcjonowania i wloqy poprzednio wyjete produkty. Uwaga Nigdy nie naleqy uqywa metalowej lopatki do zeskrobywania szronu ze skraplacza, gdyq moqe to spowodowa jego uszkodzenie. Naleqy pamieta, qe wzrost temperatury zamroqonych produktów, majacy miejsce podczas operacji odmraqania, moqe skróci ich przewidywany okres przechowywania. 14

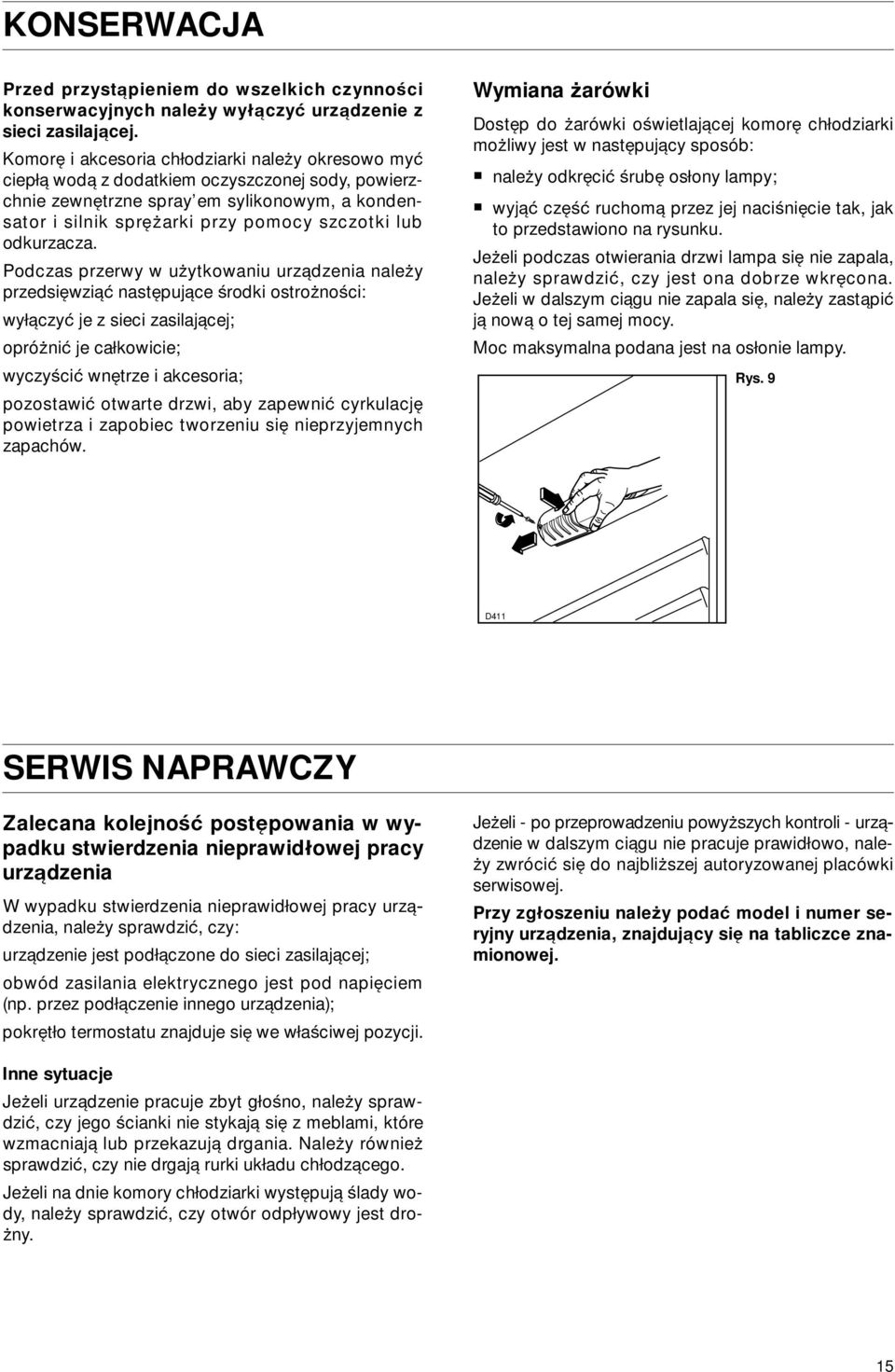

8 KONSERWACJA Przed przystapieniem do wszelkich czynnoßci konserwacyjnych naleqy wylaczy urzadzenie z sieci zasilajacej. Komore i akcesoria chlodziarki naleqy okresowo my ciepla woda z dodatkiem oczyszczonej sody, powierzchnie zewnetrzne spray em sylikonowym, a kondensator i silnik spreqarki przy pomocy szczotki lub odkurzacza. Podczas przerwy w uqytkowaniu urzadzenia naleqy przedsiewzia nastepujace ßrodki ostroqnoßci: wylaczy je z sieci zasilajacej; opróqni je calkowicie; wyczyßci wnetrze i akcesoria; pozostawi otwarte drzwi, aby zapewni cyrkulacje powietrza i zapobiec tworzeniu sie nieprzyjemnych zapachów. Wymiana qarówki Dostep do qarówki oßwietlajacej komore chlodziarki moqliwy jest w nastepujacy sposób: naleqy odkreci ßrube oslony lampy; wyja czeß ruchoma przez jej nacißniecie tak, jak to przedstawiono na rysunku. Jeqeli podczas otwierania drzwi lampa sie nie zapala, naleqy sprawdzi, czy jest ona dobrze wkrecona. Jeqeli w dalszym ciagu nie zapala sie, naleqy zastapi ja nowa o tej samej mocy. Moc maksymalna podana jest na oslonie lampy. Rys. 9 D411 SERWIS NAPRAWCZY Zalecana kolejnoß postepowania w wypadku stwierdzenia nieprawidlowej pracy urzadzenia W wypadku stwierdzenia nieprawidlowej pracy urzadzenia, naleqy sprawdzi, czy: urzadzenie jest podlaczone do sieci zasilajacej; obwód zasilania elektrycznego jest pod napieciem (np. przez podlaczenie innego urzadzenia); pokretlo termostatu znajduje sie we wlaßciwej pozycji. Jeqeli - po przeprowadzeniu powyqszych kontroli - urzadzenie w dalszym ciagu nie pracuje prawidlowo, naleqy zwróci sie do najbliqszej autoryzowanej placówki serwisowej. Przy zgloszeniu naleqy poda model i numer seryjny urzadzenia, znajdujacy sie na tabliczce znamionowej. Inne sytuacje Jeqeli urzadzenie pracuje zbyt gloßno, naleqy sprawdzi, czy jego ßcianki nie stykaja sie z meblami, które wzmacniaja lub przekazuja drgania. Naleqy równieq sprawdzi, czy nie drgaja rurki ukladu chlodzacego. Jeqeli na dnie komory chlodziarki wystepuja ßlady wody, naleqy sprawdzi, czy otwór odplywowy jest droqny. 15
