2 Nowoczesna technologia w polskim wydaniu Firma NIKOL Jan Nikołajuk istnieje na rynku od 1983 r., początkowo pod nazwą: ELMECH Jan Nikołajuk. W 2003 r. rozpoczęła produkcję central wentylacyjnych z odzyskiem ciepła. Od roku 2007 oficjalną marką produkowanych rekuperatorów stał się NIKOL. Z tego tytułu w 2011 r. firma zmieniła nazwę na NIKOL Jan Nikołajuk. Trzy lata później zmieniła siedzibę i przeniosła się do nowej fabryki w Sobolewie, obok Białegostoku. Do dziś dzięki licznym badaniom i dostosowaniu do potrzeb Klienta tworzy produkty najwyższej jakości, które są w stanie konkurować z najlepszymi urządzeniami w całej Europie. Rekuperatory NIKOL posiadają specjalnie skonstruowany, spiralny - przeciwprądowy wymiennik o dużej powierzchni wymiany ciepła (ponad 40m2) Dzięki temu odzysk ciepła wynosi nawet do 96 % i nie ma potrzeby stosowania dodatkowych energochłonnych nagrzewnic elektrycznych. Zastosowane nowoczesne wentylatory EC, niemieckiej firmy EBM Papst posiadają możliwość dokładnej regulacji wydajności, co 1 % i zapewniają bardzo niskie zużycie energii elektrycznej. Dwa filtry o dużej powierzchni, wykonane z włókniny o klasie filtracji EU4 poprawiają czystość powietrza i chronią wymiennik przed zabrudzeniami. Trwała, kompaktowa obudowa centrali zbudowana z materiału typu sandwich (PCV/XPS/PCV) posiada właściwości termoizolacyjne i tłumiące dźwięk. Zwiększona grubość ścian do 35mm poprawia izolację termiczną i akustyczną obudowy. Wszystkie elementy we wnętrzu rekuperatora (wymiennik, wentylatory, bypass i filtry) są przejrzyście rozmieszczone i jest do nich łatwy dostęp. Umożliwia to wykonywanie czynności konserwacyjnych (wymiany filtrów, czyszczenie wymiennika) bez potrzeby wzywania serwisu. Daje to oszczędność czasu, pieniędzy oraz pewność, że urządzenie działa bez zarzutów. Bypass pozwala w okresie letnim, (gdy rekuperacja nie jest potrzebna) obejść układ odzysku ciepła, co powoduje, że działa jak zwykła wentylacja mechaniczna. Otwierając się, wpuszcza napływające powietrze w rdzeń wymiennika, omijając układ odzysku ciepła. Temperatura otwarcia lub zamknięcia bypass u ustawiana jest w sterowniku i dopasowywana do preferencji użytkownika. Nowoczesne sterowanie posiada możliwość współpracy z urządzeniami mobilnymi, takimi jak smartfon, czy tablet oraz inne przydatne funkcje typu: sterowanie według kalendarza, współpraca z Systemem Inteligentnego Budynku, z zewnętrznymi nagrzewnicami, chłodnicami, pompami ciepła, czujnikami wilgotności, CO2, itp. Opcjonalny, dotykowy panel użytkownika jest intuicyjny w obsłudze i wyświetla wszystkie potrzebne informacje. Oferowane centrale NIKOL oparte są na materiałach wysokiej klasy, dzięki temu charakteryzują się bardzo dobrymi parametrami użytkowymi i niską awaryjnością. Jakość rekuperatorów NIKOL przekłada się na zadowolenie wielu klientów, którym urządzenia służą przez długie lata.

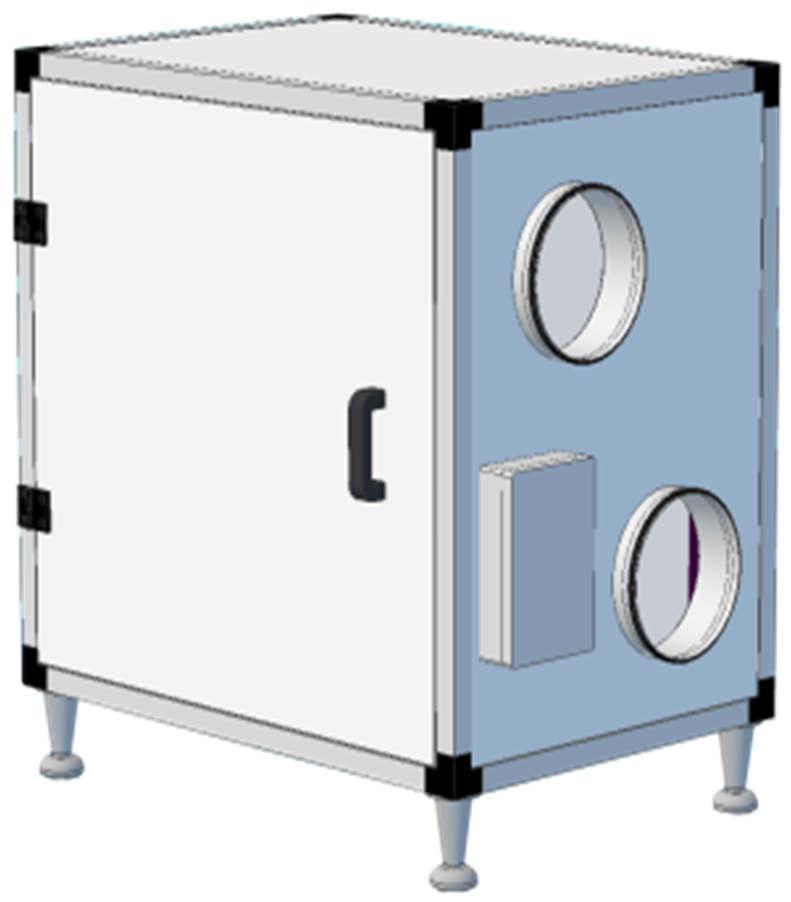

3 Nikol SMART 300 Aktualizacja na dzień CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -39,20 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 91,9 % Maksymalna wartość natężenia przepływu 300 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 120 W Poziom mocy akustycznej (L WA ) 41 db Wartość odniesienia natężenia przepływu 0,058 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,26 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 85 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 44 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 20 kwh energii pierwotnej/rok Wydatek na kanał [ m 3 /h ] Wydatek na kanał w zależności od oporu instalacji Zadany opór instalacji [ Pa ]

4 Wymiary Wysokość nóżek 10 cm z regulacją do 11,5 cm H 1160 mm H mm W 775 mm W1 845 mm D 530 mm A 250 mm B 205 mm C 640 mm E 250 mm G 205 mm φf 160 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie.

5 Nikol SMART Aktualizacja na dzień CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -39,49 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 91,9 % Maksymalna wartość natężenia przepływu 400 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 170 W Poziom mocy akustycznej (L WA ) 43 db Wartość odniesienia natężenia przepływu 0,078 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,25 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 91 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 47 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 21 kwh energii pierwotnej/rok

6 Wymiary Wysokość nóżek 10 cm z regulacją do 11,5 cm H 1160 mm H mm W 825 mm W1 893 mm D 590 mm A 300 mm B 205 mm C 560 mm E 300 mm G 205 mm φf 200 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie.

7 Nikol SMART Aktualizacja na dzień CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -36,94 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 91,9 % Maksymalna wartość natężenia przepływu 500 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 245 W Poziom mocy akustycznej (L WA ) 46 db Wartość odniesienia natężenia przepływu 0,097 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,34 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 91 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 47 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 21 kwh energii pierwotnej/rok

8 Wymiary Wysokość nóżek 10 cm z regulacją do 11,5 cm H 1160 mm H mm W 825 mm W1 893 mm D 590 mm A 300 mm B 205 mm C 560 mm E 300 mm G 205 mm φf 200 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie.

9 Aktualizacja na dzień Nikol SMART 600 CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -38,22 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 93,3 % Maksymalna wartość natężenia przepływu 600 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 340 W Poziom mocy akustycznej (L WA ) 47 db Wartość odniesienia natężenia przepływu 0,117 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,31 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 92 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 47 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 21 kwh energii pierwotnej/rok

10 Wymiary Wysokość nóżek 10 cm z regulacją do 11,5 cm H 1160 mm H mm W 910 mm W1 985 mm D 650 mm A 260 mm B 230 mm C 640 mm E 260 mm G 250 mm φf 250 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie

11 Nikol SMART 800 Aktualizacja na dzień CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -37,90 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 93,3 % Maksymalna wartość natężenia przepływu 800 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 420 W Poziom mocy akustycznej (L WA ) 49 db Wartość odniesienia natężenia przepływu 0,156 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,32 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 92 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 47 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 21 kwh energii pierwotnej/rok WYDATEK NA KANAŁ [m3/h] wydatek centrali w zależności od oporu instalacji OPÓR INSTALACJI [Pa]

12 WYDATEK NA KANAŁ [m3/h] POBÓR MOCY [W] wydajność i pobór mocy elektrycznej w zależności od wysterowania WYSTEROWANIE CENTRALI [%] WYDATEK POBÓR MOCY Wysokość nóżek 10 cm z regulacją do 11,5 cm Wymiary H 1160 mm H mm W 990 mm W mm D 650 mm A 250 mm B 265 mm C 660 mm E 250 mm G 265 mm øf 315 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie.

13 Nikol SMART 300 Eko Aktualizacja na dzień CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -35,36 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 82 % Maksymalna wartość natężenia przepływu 300 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 140 W Poziom mocy akustycznej (L WA ) 40 db Wartość odniesienia natężenia przepływu 0,058 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,29 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 85 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 44 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 20 kwh energii pierwotnej/rok WYDATEK NA KANAŁ [ m 3 /h ] Wydatek objętościowy w zależności od oporu instalacji ZADANY OPÓR INSTALACJI [ Pa ]

14 WYDATEK [m3/h] POBÓR MOCY [W] Wydatek i pobór mocy elektrycznej w zależności od wysterowania WYSTEROWANIE [%] WYDATEK POBÓR MOCY Wymiary Wysokość nóżek 10 cm z regulacją do 11,5 cm H 780 mm H1 820 mm W 775 mm W1 845 mm D 530 mm A 205 mm B 205 mm C 270 mm E 205 mm G 205 mm φf 160 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie.

15 Nikol SMART 400 Eko Aktualizacja na dzień CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -35,08 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła 82 % Maksymalna wartość natężenia przepływu 400 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 190 W Poziom mocy akustycznej (L WA ) 42 db Wartość odniesienia natężenia przepływu 0,078 m 3 /s Wartość odniesienia różnicy ciśnień 50 Pa Jednostkowy pobór mocy (JPM) 0,30 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 85 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 44 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 20 kwh energii pierwotnej/rok WYDATEK NA KANAŁ [ m3/h ] Wydatek objętościowy w zależności od oporu instalacji ZADANY OPÓR INSTALACJI [ Pa ]

16 WYDATEK [m3/h] POBÓR MOCY [W] Wydatek i Pobór Mocy Elektrycznej w zależności od wysterowania WYSTEROWANIE [%] WYDATEK POBÓR MOCY Wymiary Wysokość nóżek 10 cm z regulacją do 11,5 cm H 780 mm H1 820 mm W 775 mm W1 845 mm D 530 mm A 205 mm B 205 mm C 270 mm E 205 mm G 205 mm φf 200 mm Wykonanie lewe Budowa Wykonanie prawe 1 Czerpnia 2 Wywiew 3 Wyrzutnia 4 Nawiew 5 Wymiennik ciepła 6 Wentylator 7 Wentylator 8 Automatyczny by-pass 9 Automatyka sterująca 10 Odpływ skroplin ¾ ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich oderwać. Obecnie nie jest możliwe ich odkręcenie.

17 Aktualizacja na dzień NIKOL 320 G CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -37,12 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła do 91,9 % Maksymalna wartość natężenia przepływu 320 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 125 W Poziom mocy akustycznej (L WA ) 40 db Wartość odniesienia natężenia przepływu 0,0622 m 3 /s Wartość odniesienia różnicy ciśnień 60 Pa Jednostkowy pobór mocy (JPM) 0,29 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 89 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 45 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 20 kwh energii pierwotnej/rok ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich wyrwać. Obecnie nie jest możliwe ich odkręcenie.

18 Wysokość nóżek około 10 cm z regulacją do około 11.5 cm WYDATEK [m3/h] POBÓR MOCY [W] Wydatek i pobór mocy elektrycznej w zależności od wysterowania WYSTEROWANIE WENTYLATORÓW [%] POBÓR MOCY WYDATEK

19 Aktualizacja na dzień NIKOL 490 G CENTRALA WENTYLACYJNA DO BUDYNKÓW MIESZKALNYCH Dane techniczne: Klasa Energetyczna: Jednostkowe zużycie energii (JZE) dla klimatu umiarkowanego -36,10 kwh/m 2 /rok Typ systemu wentylacji, w którym centrala może być montowana System dwukierunkowy Rodzaj napędu wentylatora Bezstopniowa regulacja pr. obrotowej Rodzaj układu odzysku ciepła Przeponowy Sprawność cieplna (temperaturowa) odzysku ciepła do 91,9 % Maksymalna wartość natężenia przepływu 490 m 3 /h Pobór mocy centrali przy maksymalnym natężeniu przepływu 350 W Poziom mocy akustycznej (L WA ) 44 db Wartość odniesienia natężenia przepływu 0,0875 m 3 /s Wartość odniesienia różnicy ciśnień 70 Pa Jednostkowy pobór mocy (JPM) 0,37 W/(m 3 /h) Typ sterowania Sterowanie czasowe Maksymalny współczynnik wewnętrznych przecieków powietrza 1 % Maksymalny współczynnik zewnętrznych przecieków powietrza 1 % Mechanizm wizualnego ostrzegania o konieczności wymiany filtrów Optyczna sygnalizacja w panelu Roczne zużycie energii elektrycznej (RZE) w przeliczeniu na 100 m kwh/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu chłodnego - na 1 m 2 91 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu umiarkowanego - na 1 m 2 47 kwh energii pierwotnej/rok Roczne oszczędności w ogrzewaniu (ROO) dla klimatu ciepłego - na 1 m 2 21 kwh energii pierwotnej/rok 600 NIKOL Opór instalacji [Pa] Objętościowe natężenie przepływu [m 3 /h]

20 Wysokość nóżek około 10 cm z regulacją do około 11.5 cm ** Producent zastrzega sobie prawo do zmian technicznych i konstrukcyjnych. Króćce wklejamy do centrali tak, by nie można było ich wyrwać. Obecnie nie jest możliwe ich odkręcenie.

21 Panele sterujące Panel NIKOL Touch Panel NIKOL Standard - kolorowy dotykowy ekran TFT 320x240 - możliwość podłączenia modułu Ethernet pozwalającego na sterowanie układem z przeglądarki www; - 5 modyfikowalnych biegów wydajności wentylatorów z dokładnością do 1% - możliwość ustawiania pracy centrali według harmonogramu - sterowanie pracą bypassu wł./wył. lub automatyczne - współpraca z GWC: ustawianie temperatury załączania, opcja regeneracji złoża oraz w zależności od pory roku lato/zima - dynamiczne wyliczenie sprawności odzysku ciepła* - połączenie z centralą za pomocą przewodu 4-parowego UTP - przypomnienie o wymianie filtrów - uniwersalne wejście cyfrowe do współpracy z instalacją ppoż., alarmem, presostatem, higrostatem, termostatem lub do realizacji funkcji szybkiego przewietrzania itp. - możliwość ustawienia jasności ekranu oraz automatyczne wygaszanie po okresie bezczynności - współpraca z nagrzewnicą wtórną elektryczną lub nagrzewnicą/chłodnicą wodną - możliwość załączenia centrali na maksymalne obroty na czas 15, 30, 45 lub 60 min. - korekcja nadciśnienia dla czerpni zewnętrznej oraz GWC - odczyt i zapis temperatur w formie wykresu na czerpni, nawiewie i wywiewie. - standardowy panel tekstowy - możliwość podłączenia dedykowanego Web-Serwera pozwalającego na sterowanie układem z tabletu, telefonu komórkowego lub przeglądarki www; - 4 modyfikowalne biegi wydajności wentylatorów z dokładnością do 1% - możliwość ustawiania pracy centrali według harmonogramu - sterowanie pracą bypassu wł./wył. lub automatyczne - współpraca z GWC: wł./wył. lub automatyczne - dynamiczne wyliczenie sprawności odzysku ciepła* - połączenie z centralą za pomocą przewodu 4-parowego UTP - przypomnienie o wymianie filtrów - 2 uniwersalne wejścia cyfrowe do współpracy z instalacją alarmową, okapem kuchennym, instalacją ppoż. lub do realizacji funkcji szybkiego przewietrzania itp. - funkcja wygaszania ekranu - współpraca z nagrzewnicą wtórną elektryczną lub nagrzewnicą/chłodnicą wodną - możliwość komunikacji przez protokół Modbus - współpraca z czujnikiem, CO 2 lub higrostatem - sterowanie komorą mieszania * Sprawność temperaturowa wyliczana ze wzoru n=(tn-tz) /(Tw-Tz) *100% jest jedynie wartością orientacyjną i nie stanowi podstawy do reklamacji.

22 Wymiennik GGWC G-COOL Aktualizacja: Dane techniczne wymiennika ciecz-powietrze przy przykładowych parametrach. PARAMETRY CHŁODZENIE (LATO) Powietrze Medium: woda + glikol etylenowy 30% Powietrze Ciśnienie atmosferyczne [Pa] [Pa] GRZANIE (ZIMA) Medium: woda + glikol etylenowy 30% Średnia gęstość 1,17 [kg/m 3 ] 1040 [kg/m 3 ] 1,37 [kg/m 3 ] 1048 [kg/m 3 ] Przepływ maksymalny 500 [m 3 /h] ~ 580 [kg/h] 0,58 [m 3 /h] ~ 600 [kg/h] 500 [m 3 /h] ~ 600 [kg/h] 0,57 [m 3 /h] ~ 590 [kg/h] Prędkość przepływu maksymalna 0,9 [m/s] 0,51 [m/s] 0,9 [m/s] 0,51 [m/s] Opory przepływu przy czystym filtrze i wymienniku 30 [Pa] 6 [kpa] 30 [Pa] 7 [kpa] Temperatura na wlocie 32 [ o C] 17 [ o C] -18 [ o C] -2 [ o C] Wilgotność powietrza względna na wlocie Wilgotność powietrza bezwzględna na wlocie 55 [%] 95 [%] 17 [g/kg] 1 [g/kg] Temperatura na wylocie 22 [ o C] 20 [ o C] -6 [ o C] -5 [ o C] Wilgotność powietrza względna na wylocie Wilgotność powietrza bezwzględna na wylocie Kondensat wilgoci z powietrza 96 [%] 16 [g/kg] 0,2 [l/h] Moc cieplna 1,9 [kw] 1,7 [kw] 2 [kw] 2 [kw] Powierzchnia wymiany ciepła 11 [m 2 ] 11 [m 2 ] Typ przyłącza Ø 200 [mm] 3/4 [ ] Ø 200 [mm] 3/4 [ ] Pojemność wymiennika 3 [l] 3 [l] Uwagi: Istnieje możliwość zamówienia wersji lewej lub prawej oraz zamówienia wymiennika z króćcami powietrza Ø 160 mm dla wydajności nie większej niż około 300 m 3 /h. Przybliżone dane zostały podane na podstawie wyników uzyskanych w kalkulatorze bilansu termodynamicznego dla założonych wartości wejściowych.

23 Wymiennik GGWC G-COOL Aktualizacja: Dane techniczne wymiennika ciecz-powietrze przy przykładowych parametrach. PARAMETRY CHŁODZENIE (LATO) Powietrze Medium: woda + glikol etylenowy 30% Powietrze Ciśnienie atmosferyczne [Pa] [Pa] GRZANIE (ZIMA) Medium: woda + glikol etylenowy 30% Średnia gęstość 1,17 [kg/m 3 ] 1040 [kg/m 3 ] 1,37 [kg/m 3 ] 1048 [kg/m 3 ] Przepływ maksymalny 800 [m 3 /h] ~ 936 [kg/h] 0,68 [m 3 /h] ~ 712 [kg/h] 800 [m 3 /h] ~ 1096 [kg/h] 0,67 [m 3 /h] ~ 700 [kg/h] Prędkość przepływu maksymalna 1,36 [m/s] 0,61 [m/s] 1,36 [m/s] 0,6 [m/s] Opory przepływu przy czystym filtrze i wymienniku 30 [Pa] 8 [kpa] 30 [Pa] 10 [kpa] Temperatura na wlocie 32 [ o C] 17 [ o C] -18 [ o C] -2 [ o C] Wilgotność powietrza względna na wlocie Wilgotność powietrza bezwzględna na wlocie 55 [%] 95 [%] 17 [g/kg] 1 [g/kg] Temperatura na wylocie 22 [ o C] 21 [ o C] -6 [ o C] -6 [ o C] Wilgotność powietrza względna na wylocie Wilgotność powietrza bezwzględna na wylocie Kondensat wilgoci z powietrza 97 [%] 17 [g/kg] 0,3 [l/h] Moc cieplna 2,9 [kw] 2,7 [kw] 3,2 [kw] 3,2 [kw] Powierzchnia wymiany ciepła 12 [m 2 ] 12 [m 2 ] Typ przyłącza Ø 315 [mm] 3/4 [ ] Ø 315 [mm] 3/4 [ ] Pojemność wymiennika 3 [l] 3 [l] Uwagi: Istnieje możliwość zamówienia wersji lewej lub prawej oraz zamówienia wymiennika z króćcami powietrza Ø 250 mm dla wydajności nie większej niż około 600 m 3 /h. Przybliżone dane zostały podane na podstawie wyników uzyskanych w kalkulatorze bilansu termodynamicznego dla założonych wartości wejściowych.
