Katalog rekuperatorów firmy APO z serii:

Transkrypt

1 Katalog rekuperatorów firmy APO z serii: APO Piotr Osiak Młynisko Koźminek info@apowent.pl tel Wersja 151

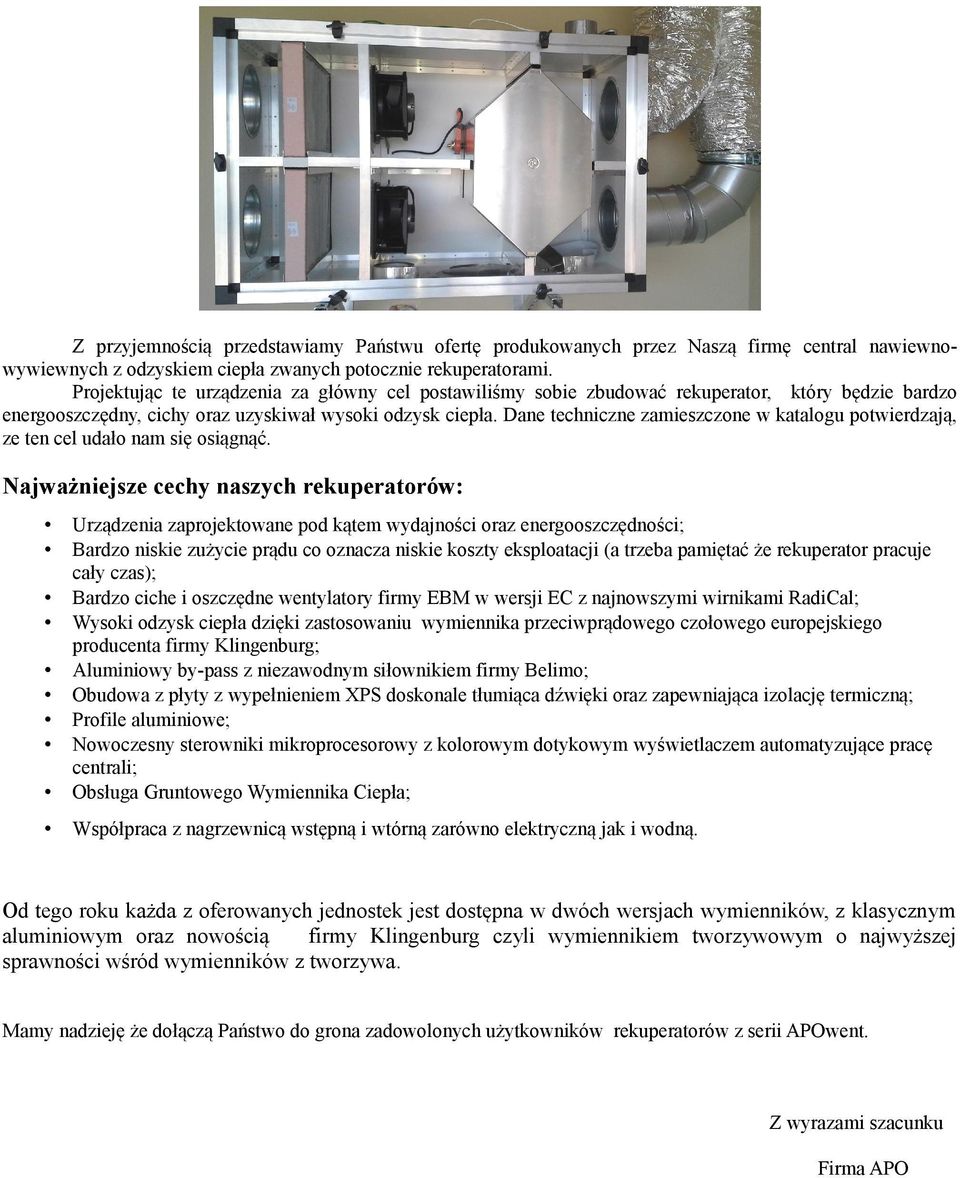

2 Z przyjemnością przedstawiamy ństwu ofertę produkowanych przez Naszą firmę central nawiewnowywiewnych z odzyskiem ciepła zwanych potocznie rekuperatorami. Projektując te urządzenia za główny cel postawiliśmy sobie zbudować rekuperator, który będzie bardzo energooszczędny, cichy oraz uzyskiwał wysoki odzysk ciepła. Dane techniczne zamieszczone w katalogu potwierdzają, ze ten cel udało nam się osiągnąć. Najważniejsze cechy naszych rekuperatorów: Urządzenia zaprojektowane pod kątem wydajności oraz energooszczędności; Bardzo niskie zużycie prądu co oznacza niskie koszty eksploatacji (a trzeba pamiętać że rekuperator pracuje cały czas); Bardzo ciche i oszczędne wentylatory firmy EBM w wersji EC z najnowszymi wirnikami RadiCal; Wysoki odzysk ciepła dzięki zastosowaniu wymiennika przeciwprądowego czołowego europejskiego producenta firmy Klingenburg; Aluminiowy by-pass z niezawodnym siłownikiem firmy Belimo; Obudowa z płyty z wypełnieniem XPS doskonale tłumiąca dźwięki oraz zapewniająca izolację termiczną; Profile aluminiowe; Nowoczesny sterowniki mikroprocesorowy z kolorowym dotykowym wyświetlaczem automatyzujące pracę centrali; Obsługa Gruntowego Wymiennika Ciepła; Współpraca z nagrzewnicą wstępną i wtórną zarówno elektryczną jak i wodną. Od tego roku każda z oferowanych jednostek jest dostępna w dwóch wersjach wymienników, z klasycznym aluminiowym oraz nowością firmy Klingenburg czyli wymiennikiem tworzywowym o najwyższej sprawności wśród wymienników z tworzywa. Mamy nadzieję że dołączą ństwo do grona zadowolonych użytkowników rekuperatorów z serii APOwent. Z wyrazami szacunku Firma APO

3 Wersje central Każdy z oferowanych modeli jest dostępny w dwóch wersjach wykonania: wariant PRAWY oraz LEWY. Stojąc przodem do frontu urządzenia, strona po której umiejscowiony jest króciec z opisem CZERPNIA określa wersję centrali. Poniżej opis wyprowadzeń dla każdej z wersji. Model H Model V Model oznaczony AEC posiada wymiennik przeciwprądowy aluminiowy, TEC wymiennik przeciwprądowy tworzywowy.

4 APOwent 3AEC / TEC Najmniejsza z oferowanych przez nas jednostek. Idealna dla niedużych domów z instalacjami o niewielkim oporze. Poprzez optymalny dobór podzespołów udało nam się osiągnąć bardzo niskie zużycie energii elektrycznej nie przekraczające 11Wat przy pracy na maksymalnej wydajności centrali. Podczas codziennego użytkowania z mocą ok 5% zużycie mieści się w granicach 3 Wat. Dla porównania więcej energii potrafi zużyć w ciągu doby ństwa telewizor niż nasza jednostka wentylująca Wasz nowoczesny dom. Dane techniczne: Wymiennik przeciwprądowy wersja AEC - aluminiowy wersja TEC - tworzywowy Wentylatory EC Automatyczny by-pass TAK Zużycie energii max. 11W Spręż dyspozycyjny 11/3 Wydatek powietrza do 3 Średnica króćców 16mm Wymiary filtra 27x4x5mm Wymiary zewnętrzne (bez nóżek) Wersja pozioma szer. / wys. 69/ gł. 49 cm. Wersja pionowa szer. 77/ wys. 97/ gł. 49 cm. Odpływ skroplin 5/4" Spręż dyspozycyjny na wykresie poniżej: APOwent 3TEC APOwent 3AEC Sprawność wymiany ciepła: APOwent 3TEC APOwent 3AEC Obliczenia podane wg programu doboru producenta wymiennika, firmy Klingenburg, dla następujących parametrów: temp. zew. -1 C, wilgotność 8%; temp. wywiew 21 C, wilgotność 5% przepływ standardowy. 3 35

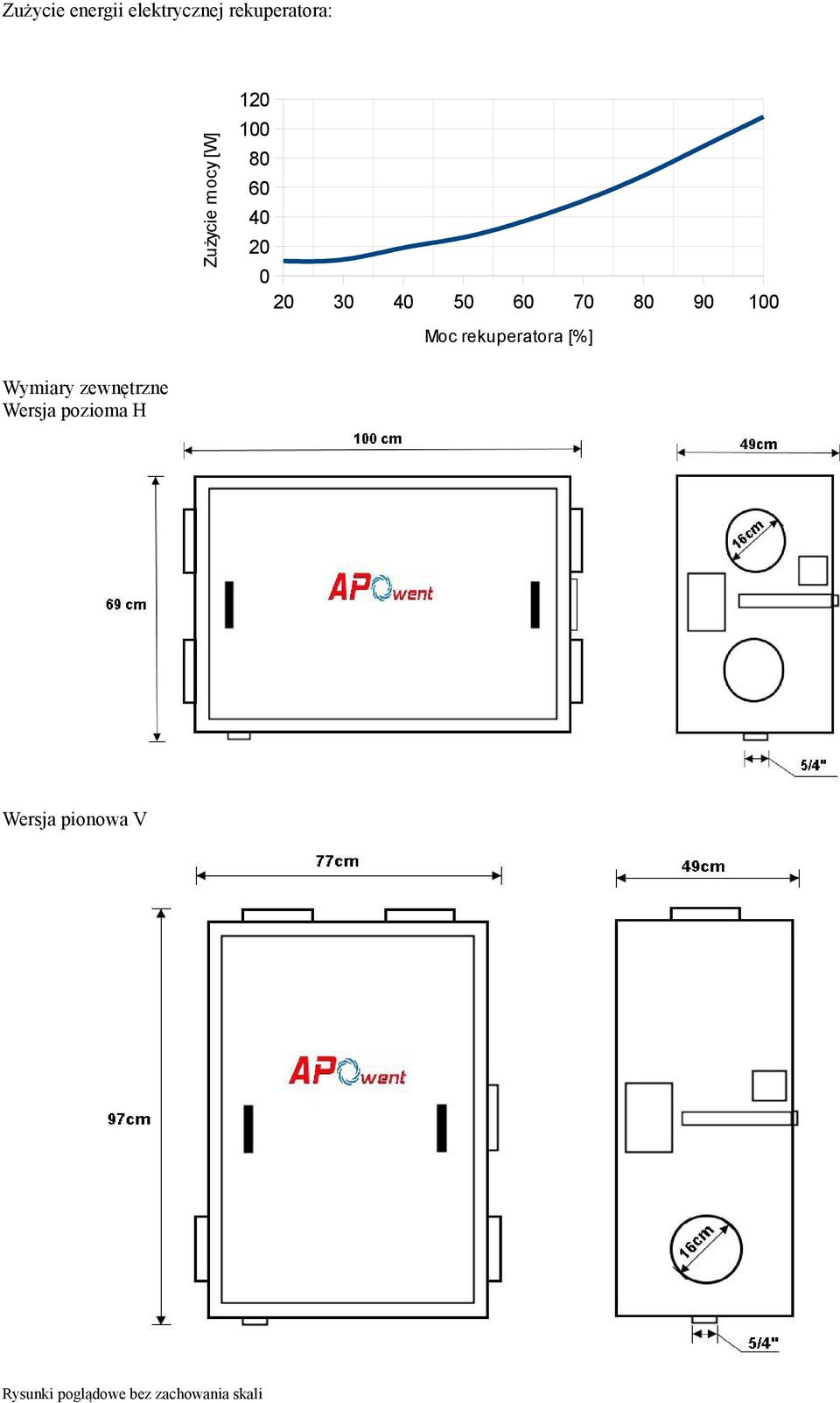

5 Zużycie energii elektrycznej rekuperatora: Zużycie mocy [W] Moc rekuperatora [%] Zużycie mocy [W] Wymiary zewnętrzne Wersja pozioma H Moc rekuperatora [%] Wersja pionowa V Rysunki poglądowe bez zachowania skali 8 9 9

6 APOwent 45AEC/TEC Najbardziej popularny model dostosowany wydajnością do większości średniej wielkości budynków. Kompaktowa budowa, większy wymiennik oraz wentylatory w wersji RadiCal firmy EBM to podstawowe zalety tej jednostki. Dane techniczne: Wymiennik przeciwprądowy wersja AEC - aluminiowy wersja TEC - tworzywowy Wentylatory EC Automatyczny by-pass TAK Zużycie energii do W Spręż dyspozycyjny 18/45 Wydatek powietrza do 5 Wymiary filtra 3x47x5mm Średnica króćców mm Wymiary zewnętrzne (bez nóżek) Wersja pozioma szer.116/ wys.76/ gł. 55 cm. Wersja pionowa szer.84/ wys.113/ gł. 55 cm. Odpływ skroplin 5/4" Spręż dyspozycyjny na wykresie poniżej: APOwent 45TEC APOwent 45AEC Sprawność wymiany ciepła: APOwent 45AEC APOwent 45TEC Obliczenia podane wg programu doboru producenta wymiennika, firmy Klingenburg, dla następujących parametrów: temp. zew. -1 C, wilgotność 8%; temp. wywiew 21 C, wilgotność 5% przepływ standardowy

7 Zużycie energii elektrycznej rekuperatora: Zużycie mocy [W] Moc rekuperatora [%] Wymiary zewnętrzne (bez stopek i mocowania pokrywy): Wersja pozioma H Wersja pionowa V Rysunki poglądowe bez zachowania skali 8 9

8 APOwent 6AEC/TEC Rekuperator odpowiedni dla budynków o powierzchni ponad 25 m2. Jak w każdym modelu tu również zastosowaliśmy wymiennik przeciwprądowy, wentylatory EC, automatyczny, aluminiowy by-pass oraz duże filtry zapewniające skuteczną filtrację i mniejsze opory. Dane techniczne: Wymiennik przeciwprądowy wersja AEC - aluminiowy wersja TEC - tworzywowy Wentylatory EC Automatyczny by-pass TAK Zużycie energii do 315W Spręż dyspozycyjny do 6 Wydatek powietrza do 7 Wymiary filtra 35x58x5mm Średnica króćców 25mm Wymiary zewnętrzne (bez nóżek) Wersja pozioma szer.116/ wys.83/ gł. 66 cm. Wersja pionowa szer.93/ wys.113/ gł. 66 cm. Odpływ skroplin 5/4" Spręż dyspozycyjny na wykresie poniżej: APOwent 6TEC APOwent 6AEC APOwent 6AEC APOwent 6TEC Sprawność wymiany ciepła: Obliczenia podane wg programu doboru producenta wymiennika, firmy Klingenburg, dla następujących parametrów: temp. zew. -1 C, wilgotność 8%; temp. wywiew 21 C, wilgotność 5% przepływ standardowy. 5 6

9 Zużycie energii elektrycznej rekuperatora: Zużycie mocy [W] Moc rekuperatora [%] Wymiary zewnętrzne (bez stopek i mocowania pokrywy): Wersja pozioma H Wersja pionowa V Rysunki poglądowe bez zachowania skali 8 9

10 APOwent 8 AEC/TEC Jednostka do dużych domów, biur, pomieszczeń socjalnych oraz budynków o powierzchni ponad 3 m2. Jak w każdym modelu tu również zastosowaliśmy aluminiowy wymiennik przeciwprądowy, wentylatory EC, automatyczny, aluminiowy by-pass oraz duże filtry zapewniające skuteczną filtrację i mniejsze opory. Dane techniczne: Wymiennik przeciwprądowy wersja AEC - aluminiowy wersja TEC - tworzywowy Wentylatory EC Automatyczny by-pass TAK Zużycie energii do 37W Spręż dyspozycyjny 17/8 Wydatek powietrza do 9 Wymiary filtra 35x58x5mm Średnica króćców 25mm Wymiary zewnętrzne (bez nóżek) Wersja pozioma szer.116/ wys.83/ gł. 66 cm. Wersja pionowa szer.93/ wys.113/ gł. 66 cm. Odpływ skroplin 5/4" Spręż dyspozycyjny na wykresie poniżej: APOwent 8TEC APOwent 8AEC Sprawność wymiany ciepła: APOwent 8AEC APOwent 8TEC Obliczenia podane wg programu doboru producenta wymiennika, firmy Klingenburg, dla następujących parametrów: temp. zew. -1 C, wilgotność 8%; temp. wywiew 21 C, wilgotność 5% przepływ standardowy. 7 8

11 Zużycie energii elektrycznej rekuperatora: Zużycie mocy [W] Moc rekuperatora [%] Wymiary zewnętrzne (bez stopek i mocowania pokrywy): Wersja pozioma H Wersja pionowa V Rysunki poglądowe bez zachowania skali 8 9

12 APOwent 1AEC Największa jednostka dostępna z katalogu o wydajności ponad 13 do zastosowań w obiektach biurowych, dużych domach, lub pracowniach. Mimo dużej wydajności zbudowana jak mniejsze modele w oparciu o wymiennik przeciwprądowy aluminiowy oraz ciche i wydajne wentylatory EC; posiada również wbudowany by-pass przydatny w okresie letnim. Dane techniczne: Wymiennik Wentylatory Automatyczny by-pass Zużycie energii Spręż dyspozycyjny Wydatek powietrza Wymiary filtra Średnica króćców Wymiary zewnętrzne (bez nóżek) Wersja pozioma Wersja pionowa Odpływ skroplin aluminiowy przeciwprądowy EC TAK do 16W 44/1 do 14 45x7x5mm 315mm szer.13/ wys./ gł. 77 cm. szer.11/ wys.137/ gł. 77 cm. 5/4" Spręż dyspozycyjny na wykresie poniżej: APOwent 1AEC Sprawność wymiany ciepła: Sprawność wymiany ciepła Obliczenia podane w g. programu doboru w ymiennika f irmy Klingenburg dla temp. zew -1 temp. w yw iew 21 w ilgotność odpow iednio 8 i 5% 14

13 Zużycie mocy [W] Zużycie energii elektrycznej rekuperatora: Moc rekuperatora [%] Wymiary zewnętrzne (bez stopek i mocowania pokrywy): Wersja pozioma H: Wersja pionowa V: Rysunki poglądowe bez zachowania skali 8 9

14 Sterownik Sterownik MS2 jest wyposażony w kolorowy dotykowy wyświetlacz, automatyzujący pracę centrali. Podstawowe funkcję realizowane przez sterownik: płynna regulacja mocy pozwala na precyzyjne dostosowanie do danej instalacji (możliwość określenia mocy maksymalnej oraz pełna regulacja wydajności dla każdego z zaprogramowanych biegów); pełen tygodniowy harmonogram pracy z podziałem na poszczególne godziny; możliwość ręcznej zmiany obrotów niezależnie od zaplanowanego harmonogramu; automatyczne sterowanie by-passem; obsługę Gruntowego Wymiennika Ciepła; sterowanie wstępną grzałką kanałową; regulację sposobu oraz czasu odszraniania wymiennika; dodatkowe wolne wejście które można wykorzystać na kilka sposobów: podłączenie higrostatu sterującego intensywnością wietrzenia; sygnał wietrzenia na żądanie, czasowo zwiększający wentylacje do maksymalnego poziomu; podpinając do instalacji alarmowej; w momencie załączenia alarmu następuje automatycznie przejście na pierwszy bieg w celu zmniejszenia zużycia energii (wentylacja dyżurna); podpinając do instalacji przeciw pożarowej; w momencie wykrycia alarmu następuje oddymianie pomieszczeń; możliwość korelacji wydatków wentylatorów w celu dopasowania do instalacji o nierównomiernym oporze; osobna korelacja oporów dla Gruntowego Wymiennika Ciepła; możliwość obsługi wtórnej grzałki zarówno elektrycznej jak i wodnej (sterownik MS2N) pozwalającej ustawić temperaturę powietrza nawiewanego do pomieszczeń. Sterownik mikroprocesorowy z kolorowym dotykowym wyświetlaczem Centrala Modele 3AEC/TEC MS2 (wersja podstawowa) 45AEC/TEC 6AEC/TEC 8AEC/TEC 1AEC MS2N (wersja z obsługą nagrzewnicy wtórnej)

15 Wyposażenie dodatkowe i akcesoria: Wstępna grzałka elektryczna, kanałowa zabezpieczająca urządzenie przed zamarzaniem wymiennika. Dostępna również w wykonaniu bardzo krótkim, gdy brak miejsca na kanale czerpni. Centrala Model 3AEC/TEC 3/16/1 45AEC/TEC 45//16 6AEC/TEC 6/25/24 8AEC/TEC 8/25/36 1AEC 1/315/45 4V 3AEC/TEC Wtórna nagrzewnica elektryczna z płynnie sterowaną mocą, umożliwia ustawienie komfortowej temperatury nadmuchu powietrza do pomieszczeń. Sterownik płynnie reguluje moc grzałki aby uzyskać nastawianą temperaturę, zapobiegając przegrzaniu pomieszczeń oraz ograniczając zużycie energii elektrycznej. Wtórna wodna nagrzewnica kanałowa w wykonaniu dwu lub trzyrzędowym,umożliwia ustawienie komfortowej temperatury nadmuchu powietrza do pomieszczeń. Wersje: WNK.../2 dwurzędowa WNK./3 - trzyrzędowa 3/16/2/1 45AEC/TEC 45//24/1 6AEC/TEC 6/25/3/1 8AEC/TEC 8/25/36/1 1AEC 1/315/5/1 4V 3AEC/TEC WNK 16/2 WNK 16/3 45AEC/TEC WNK /2 WNK /3 6AEC/TEC 8AEC/TEC WNK 25/2 WNK 25/3 1AEC WNK 315/2 WNK 315/3 DN15 ZSA3/15 DN2 ZSA3/2 Zawór 3-drogowy z siłownikiem AFRISO sterowanym syg. -1V przez sterownik (MS2N) 3AEC/TEC Wspornik montarzowy do powieszenia centrali na ścianie. 45AEC/TEC 6/8/AEC/TEC
