Logiczna Ewolucja. System implantacji, powstały z sumy doświadczenia

Transkrypt

1 Logiczna Ewolucja System implantacji, powstały z sumy doświadczenia 1

2 implant tiologic Przyszyjkowy drobny gwint Progresywny gruby gwint Optymalna geometria gwintu Cylindrycznostożkowy kształt Zaokrąglony apex 2

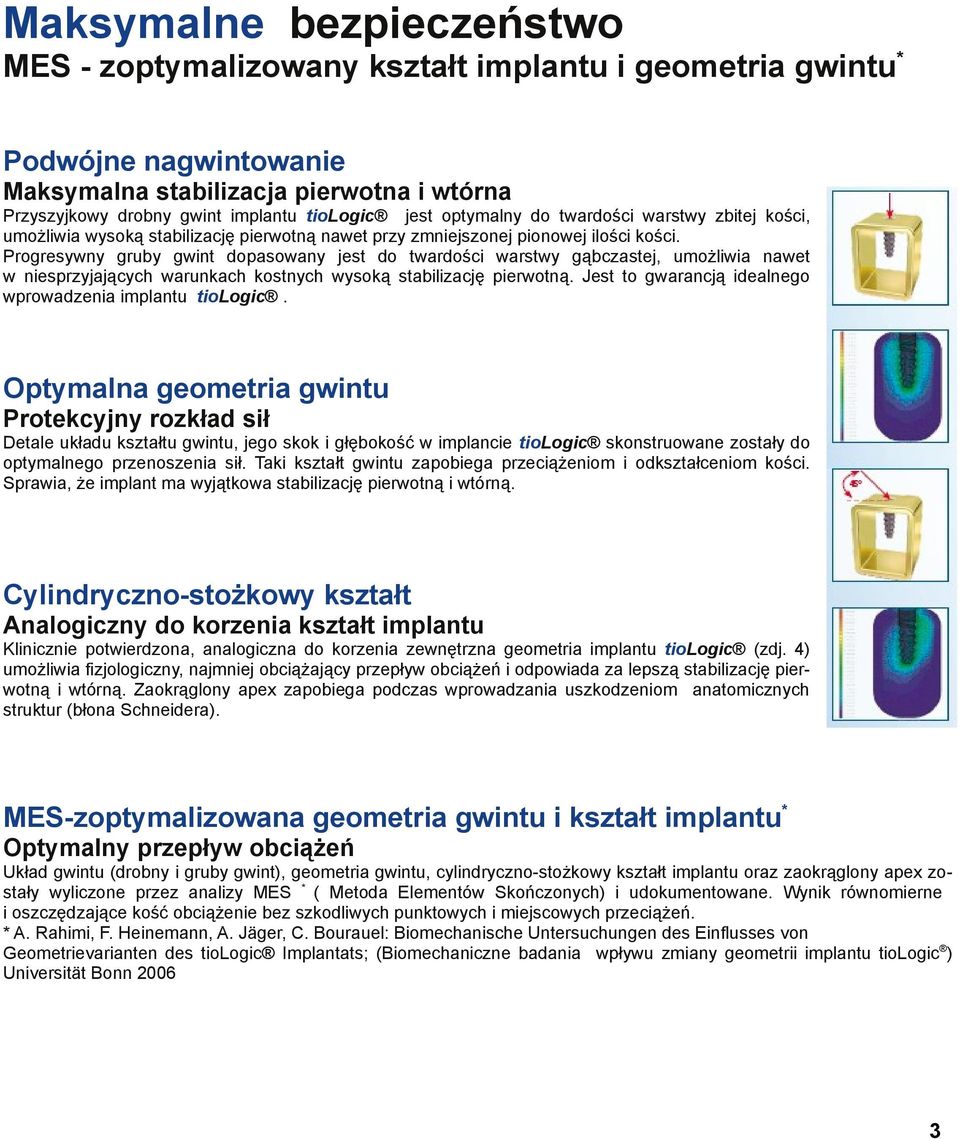

3 Maksymalne bezpieczeństwo MES - zoptymalizowany kształt implantu i geometria gwintu * Podwójne nagwintowanie Maksymalna stabilizacja pierwotna i wtórna Przyszyjkowy drobny gwint implantu tiologic jest optymalny do twardości warstwy zbitej kości, umożliwia wysoką stabilizację pierwotną nawet przy zmniejszonej pionowej ilości kości. Progresywny gruby gwint dopasowany jest do twardości warstwy gąbczastej, umożliwia nawet w niesprzyjających warunkach kostnych wysoką stabilizację pierwotną. Jest to gwarancją idealnego wprowadzenia implantu tiologic. Optymalna geometria gwintu Protekcyjny rozkład sił Detale układu kształtu gwintu, jego skok i głębokość w implancie tiologic skonstruowane zostały do optymalnego przenoszenia sił. Taki kształt gwintu zapobiega przeciążeniom i odkształceniom kości. Sprawia, że implant ma wyjątkowa stabilizację pierwotną i wtórną. Cylindryczno-stożkowy kształt Analogiczny do korzenia kształt implantu Klinicznie potwierdzona, analogiczna do korzenia zewnętrzna geometria implantu tiologic (zdj. 4) umożliwia fizjologiczny, najmniej obciążający przepływ obciążeń i odpowiada za lepszą stabilizację pierwotną i wtórną. Zaokrąglony apex zapobiega podczas wprowadzania uszkodzeniom anatomicznych struktur (błona Schneidera). MES-zoptymalizowana geometria gwintu i kształt implantu * Optymalny przepływ obciążeń Układ gwintu (drobny i gruby gwint), geometria gwintu, cylindryczno-stożkowy kształt implantu oraz zaokrąglony apex zostały wyliczone przez analizy MES * ( Metoda Elementów Skończonych) i udokumentowane. Wynik równomierne i oszczędzające kość obciążenie bez szkodliwych punktowych i miejscowych przeciążeń. * A. Rahimi, F. Heinemann, A. Jäger, C. Bourauel: Biomechanische Untersuchungen des Einflusses von Geometrievarianten des tiologic Implantats; (Biomechaniczne badania wpływu zmiany geometrii implantu tiologic ) Universität Bonn

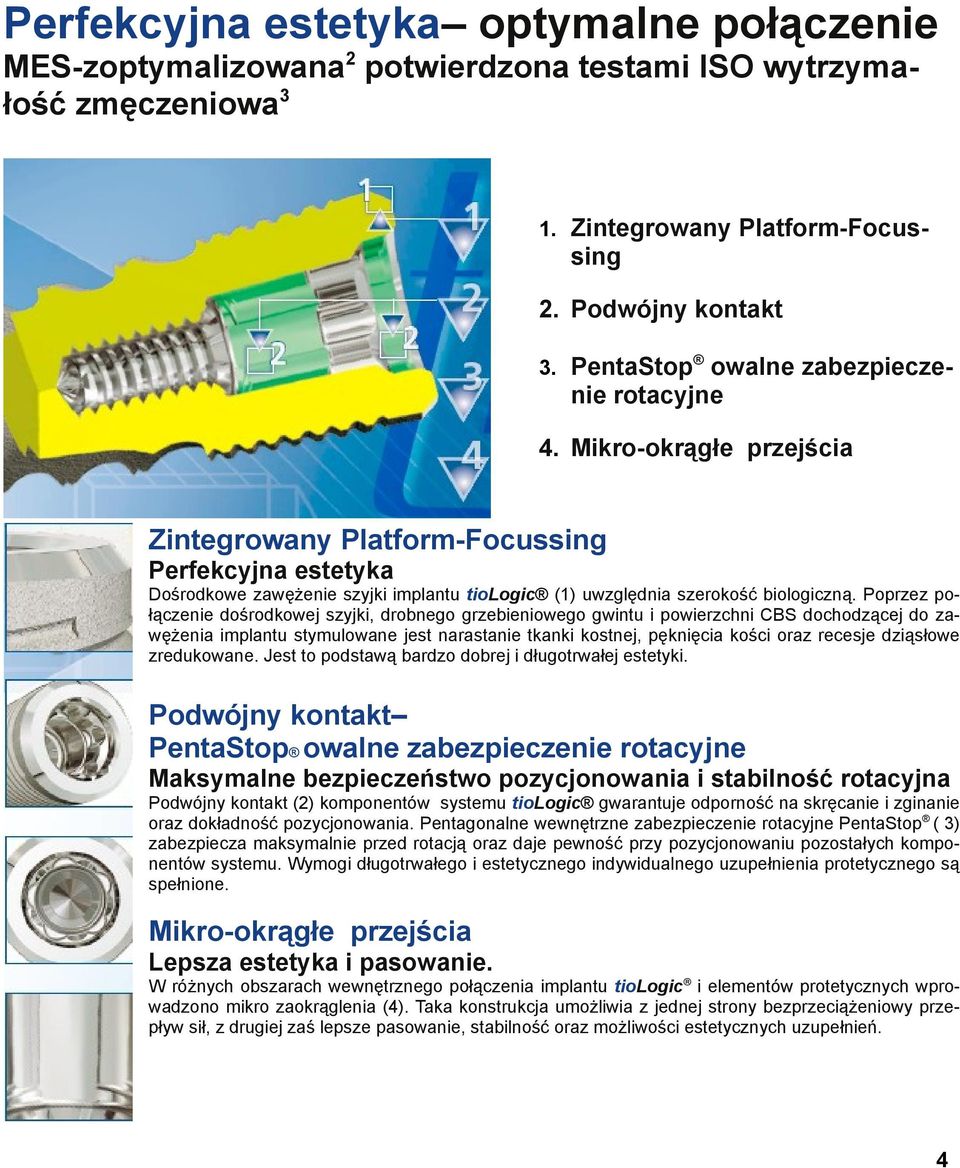

4 Perfekcyjna estetyka optymalne połączenie MES-zoptymalizowana 2 potwierdzona testami ISO wytrzymałość zmęczeniowa 3 1. Zintegrowany Platform-Focussing 2. Podwójny kontakt 3. PentaStop owalne zabezpieczenie rotacyjne 4. Mikro-okrągłe przejścia Zintegrowany Platform-Focussing Perfekcyjna estetyka Dośrodkowe zawężenie szyjki implantu tiologic (1) uwzględnia szerokość biologiczną. Poprzez połączenie dośrodkowej szyjki, drobnego grzebieniowego gwintu i powierzchni CBS dochodzącej do zawężenia implantu stymulowane jest narastanie tkanki kostnej, pęknięcia kości oraz recesje dziąsłowe zredukowane. Jest to podstawą bardzo dobrej i długotrwałej estetyki. Podwójny kontakt PentaStop owalne zabezpieczenie rotacyjne Maksymalne bezpieczeństwo pozycjonowania i stabilność rotacyjna Podwójny kontakt (2) komponentów systemu tiologic gwarantuje odporność na skręcanie i zginanie oraz dokładność pozycjonowania. Pentagonalne wewnętrzne zabezpieczenie rotacyjne PentaStop ( 3) zabezpiecza maksymalnie przed rotacją oraz daje pewność przy pozycjonowaniu pozostałych komponentów systemu. Wymogi długotrwałego i estetycznego indywidualnego uzupełnienia protetycznego są spełnione. Mikro-okrągłe przejścia Lepsza estetyka i pasowanie. W różnych obszarach wewnętrznego połączenia implantu tiologic i elementów protetycznych wprowadzono mikro zaokrąglenia (4). Taka konstrukcja umożliwia z jednej strony bezprzeciążeniowy przepływ sił, z drugiej zaś lepsze pasowanie, stabilność oraz możliwości estetycznych uzupełnień. 4

5 MES- zoptymalizowana wewnętrzna geometria ** Stabilne połączenie dla jeszcze lepszej estetyki. Podwójny kontakt łączonych komponentów systemu z zabezpieczeniem rotacyjnym powstały w oparciu o analizy MES, które gwarantują wyśmienitą odporność na zginanie. Wysoka stabilność oraz dokładne pasowanie elementów systemu spełniają warunki indywidualnych i perfekcyjnie estetycznych rozwiązań dla długotrwałego powodzenia implantologicznego. Testy na wytrzymałość zmęczeniową ISO *** Wyjątkowa stabilizacja Bazująca na analizach MES wewnętrzna geometria implantu tiologic została zaprojektowana do przenoszenia dużych obciążeń. Testy Instytutu Frauenhofer potwierdzają imponująco wytrzymałość zmęczeniową zgodnie z norma ISO ** F. O. Kumula: Analyse des tiologic Implantats mittels FEM; CADFEM Stuttgart 2006 (Analiza implantu tiologic metodą MES; CADMES) *** R. Schäfer, R. Jaeger, D. Ulrich, U. Köster: Bestimmung der Ermüdungsfestigkeit eines Dentalimplantats; (Określenie odporności zmęczeniowej implantu stomatologicznego) Fraunhofer Institut Werkstoffmechanik Freiburg 2006 DIN EN ISO 14801: 2003, Ermüdungsprüfung für enossale dentale Implantate, DIN Deutsches Institut für Normung, Berlin (Testy zmęczeniowe śródkostnego implantu stomatologicznego, DIN Niemiecki Instytut Norm) 5

6 Łatwa Obsługa Koncepcja S - M - L 5 średnic implantów 5 długości implantów 3 platformy protetyczne Zintegrowany Platform-Focussing imponująca elastyczność Koncepcja platform protetycznych S - M L zawiera między innymi takie aspekty jak zintegrowany Platform-Focussing i otwiera nowe możliwości w technikach indywidualnego, prostego oraz ekonomicznego i bezpiecznego protezowania. Stosujący ma do dyspozycji 5 średnic implantów, 5 długości implantów i 3 platformy nadbudów protetycznych. Średnice implantów Platformy protetyczne Optymalny dobór średnic implantów i długości umożliwia odpowiednie do wskazania postępowanie. 3 platformy protetyczne zawierają nadbudowy wykonane z tworzywa sztucznego (prowizoria), tlenku cyrkonu, tytanu, metali szlachetnych, oraz takie rozwiązania protetyczne jak zatrzaski kulowe, belki, zaczepy typu Lokator, magnesy. Wszystkie posiadają laserowe oznaczenie. 3 platformy nadbudów 5 średnic implantów 6

7 Łatwa Obsługa tylko 1 śruba protetyczna 3 platformy protetyczne 9 mm 11 mm 13 mm 15 mm 17 mm 7

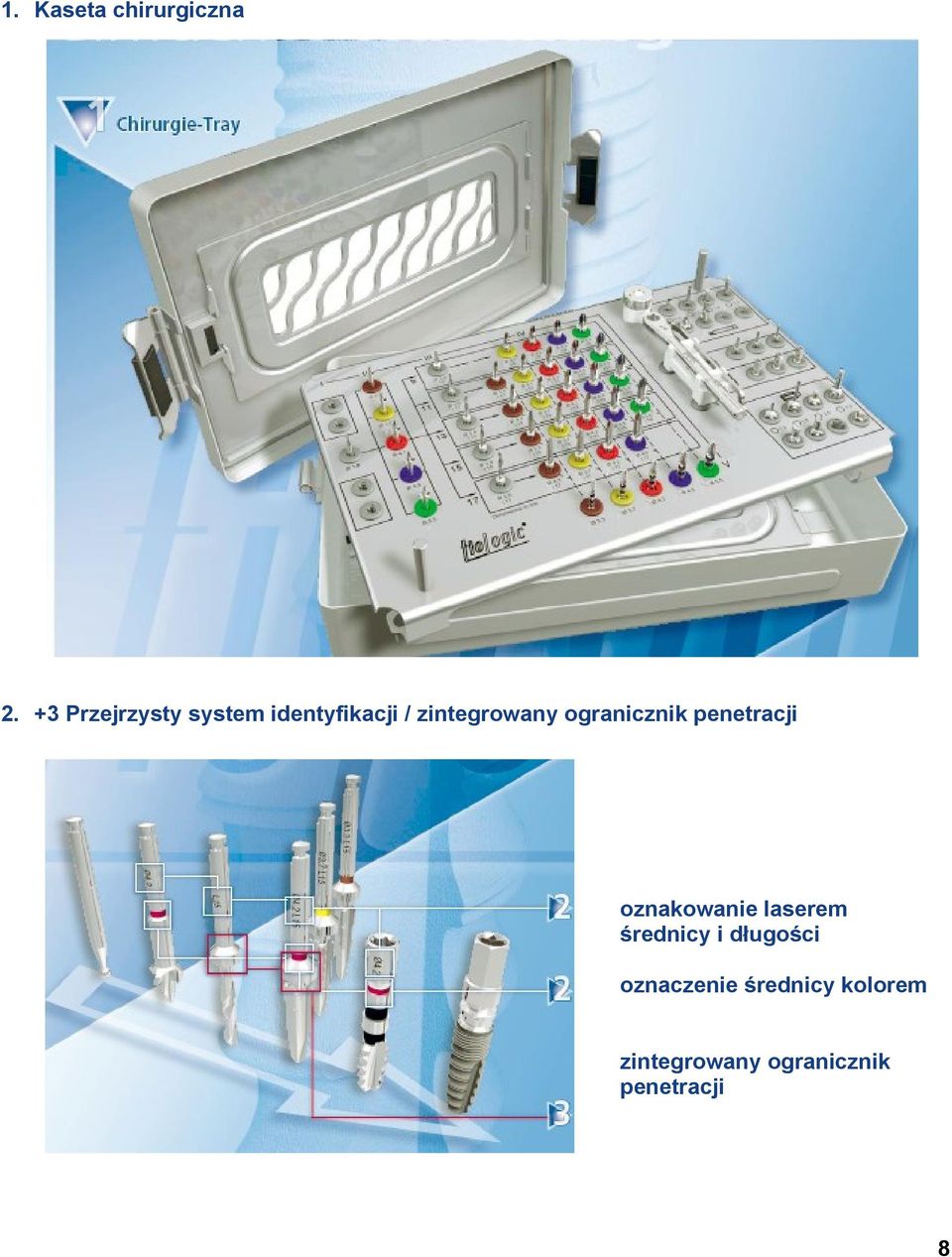

8 1. Kaseta chirurgiczna Przejrzysty system identyfikacji / zintegrowany ogranicznik penetracji oznakowanie laserem średnicy i długości oznaczenie średnicy kolorem zintegrowany ogranicznik penetracji 8

9 Łatwa Obsługa Przejrzysty układ i metodyka Sprawdzone w praktyce rozwiązania Bezpieczne i intuicyjne uporządkowanie Kaseta chirurgiczna tiologic zawiera wszystkie instrumenty potrzebne do wprowadzenia implantów oraz akcesoria. Została skonstruowana pod kątem wydajnej i systematycznej pracy. Standardowa aluminiowa kaseta jak i wkład ze stali nierdzewnej zostały dobrane do potrzeb dezynfekcji i sterylizacji. Aluminiowa kaseta wyposażona jest w wielorazowy hydrofilowy filtr PTFE. Przejrzysty system identyfikacji Bezpieczna, szybka i ekonomiczna praca Dla szybkiej i bezpiecznej identyfikacji implanty tiologic oraz instrumenty oznaczone są kolorem. Zintegrowany ogranicznik instrumentów Dokładne i bezpieczne nawiercanie głębokościowe Wszystkie ważne instrumenty preparacyjne pod implant tiologic zaopatrzone są w zintegrowany ogranicznik. W przeciwieństwie do instrumentów z oznacznikiem głębokości, ogranicznik umożliwia nawet w warunkach słabej widoczności zachowanie wyliczonej w fazie planowania głębokości wprowadzenia implantu. Konstrukcja taka sprawia, preparacja jest jednocześnie bezpieczna i komfortowa. Innowacyjny przenośnik implantów Bezdotykowe maszynowe lub manualne wprowadzenie implantu Wszystkie implanty tiologic sterylizowane są promieniami gama i podwójnie opakowane. Opakowanie typu blister i szklany pojemnik zabezpieczają implant. Implant przymocowany jest do nośnika o kolorze odpowiadającym średnicy. Stosujący wyjmuje implant tiologic bez dotykania jego powierzchni i wprowadza w łoże bezpośrednio lub za pomocą manualnych lub maszynowych przedłużek. Takie rozwiązanie umożliwia bezpieczne i szybkie wkręcenie implantu. 9

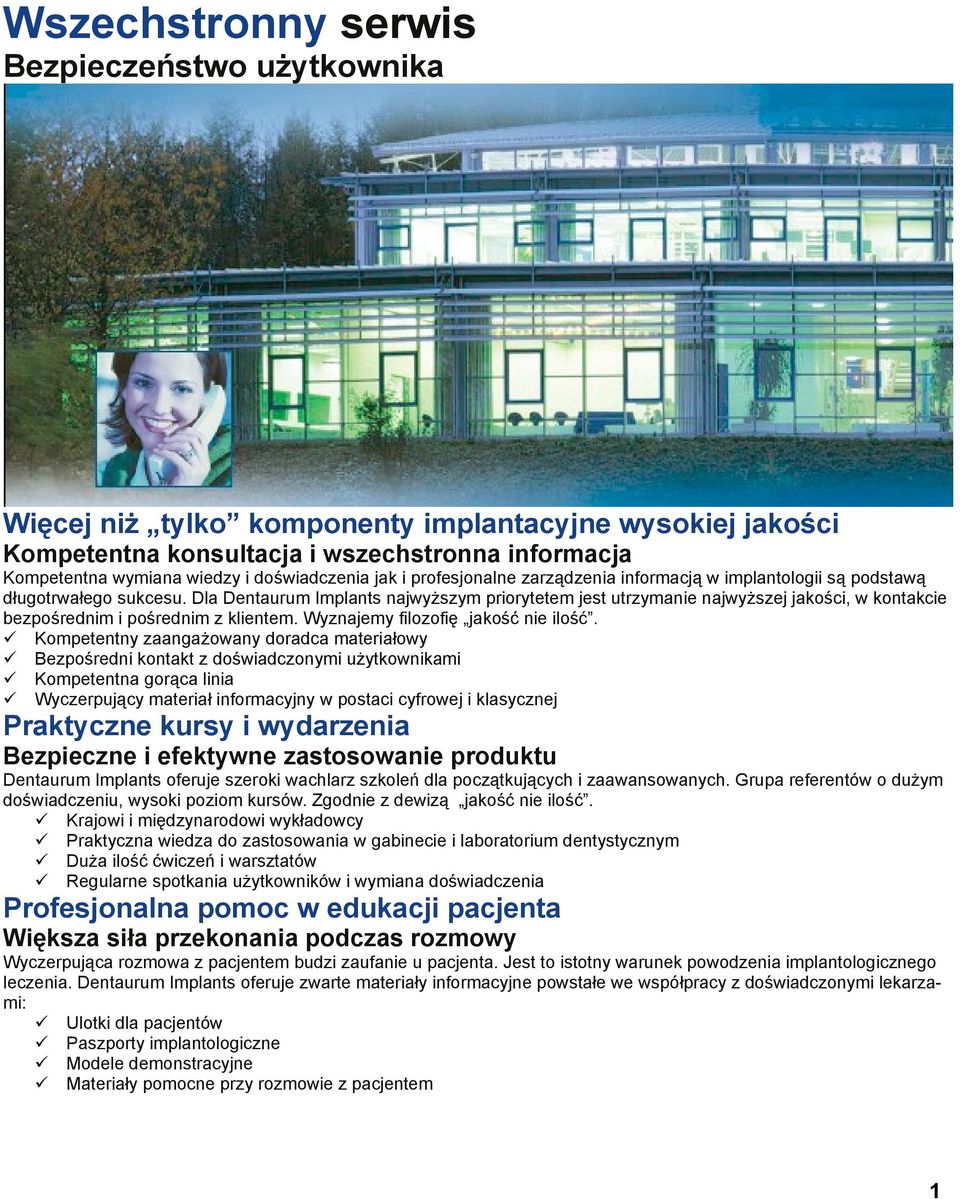

10 Wszechstronny serwis Bezpieczeństwo użytkownika Więcej niż tylko komponenty implantacyjne wysokiej jakości Kompetentna konsultacja i wszechstronna informacja Kompetentna wymiana wiedzy i doświadczenia jak i profesjonalne zarządzenia informacją w implantologii są podstawą długotrwałego sukcesu. Dla Dentaurum Implants najwyższym priorytetem jest utrzymanie najwyższej jakości, w kontakcie bezpośrednim i pośrednim z klientem. Wyznajemy filozofię jakość nie ilość. Kompetentny zaangażowany doradca materiałowy Bezpośredni kontakt z doświadczonymi użytkownikami Kompetentna gorąca linia Wyczerpujący materiał informacyjny w postaci cyfrowej i klasycznej Praktyczne kursy i wydarzenia Bezpieczne i efektywne zastosowanie produktu Dentaurum Implants oferuje szeroki wachlarz szkoleń dla początkujących i zaawansowanych. Grupa referentów o dużym doświadczeniu, wysoki poziom kursów. Zgodnie z dewizą jakość nie ilość. Krajowi i międzynarodowi wykładowcy Praktyczna wiedza do zastosowania w gabinecie i laboratorium dentystycznym Duża ilość ćwiczeń i warsztatów Regularne spotkania użytkowników i wymiana doświadczenia Profesjonalna pomoc w edukacji pacjenta Większa siła przekonania podczas rozmowy Wyczerpująca rozmowa z pacjentem budzi zaufanie u pacjenta. Jest to istotny warunek powodzenia implantologicznego leczenia. Dentaurum Implants oferuje zwarte materiały informacyjne powstałe we współpracy z doświadczonymi lekarzami: Ulotki dla pacjentów Paszporty implantologiczne Modele demonstracyjne Materiały pomocne przy rozmowie z pacjentem 1

11 Część chirurgiczna Na przykładzie implantu tiologic czerwony (M) ø 4,2 mm, L 15 mm Kula kalibrująca do zdjęć rtg Różyczka Wiertło pilotujące Gwintownik Tuleja do nawierceń Frez płaski Pogłębiacz Nadbudowa prowizoryczna Śruba Śruba Śruba zaślepiająca Gingivaformer, stożkowy Czapka wyciskowa Implantat Gingivaformer, cylindryczny Transfer do łyżki otwartej, krótki Transfer do łyżki otwartej, długi Transfer do łyżki zamkniętej 1

12 Część Protetyczna Na przykładzie implantu tiologic czerwony (M) ø 4,2 mm, L 15 mm Implant Nadbudowa ceramiczna, prosta Nadbudowa tytanowa, kątowa Nadbudowa na bazie złota Implant laboratoryjny Nadbudowa tytanowa, prosta Nadbudowa tytanowa do frezowania Nadbudowa ceramiczna, kątowa Belka, łącznik na bazie złota Belka, łącznik tytanowy Matryca typu Locator Belka, łącznik tworzywo Belka, łącznik tytanowy, do sklejania Matryce Łącznik Titanmagnetics Belka, nadbudowa Nadbudowa typu Locator Zatrzask kulowy Magnes tytanowy 1

13 Kontakt: interdental Grzegorz Żarczyński ul. Jagodowa Olsztyn Tel Kom
