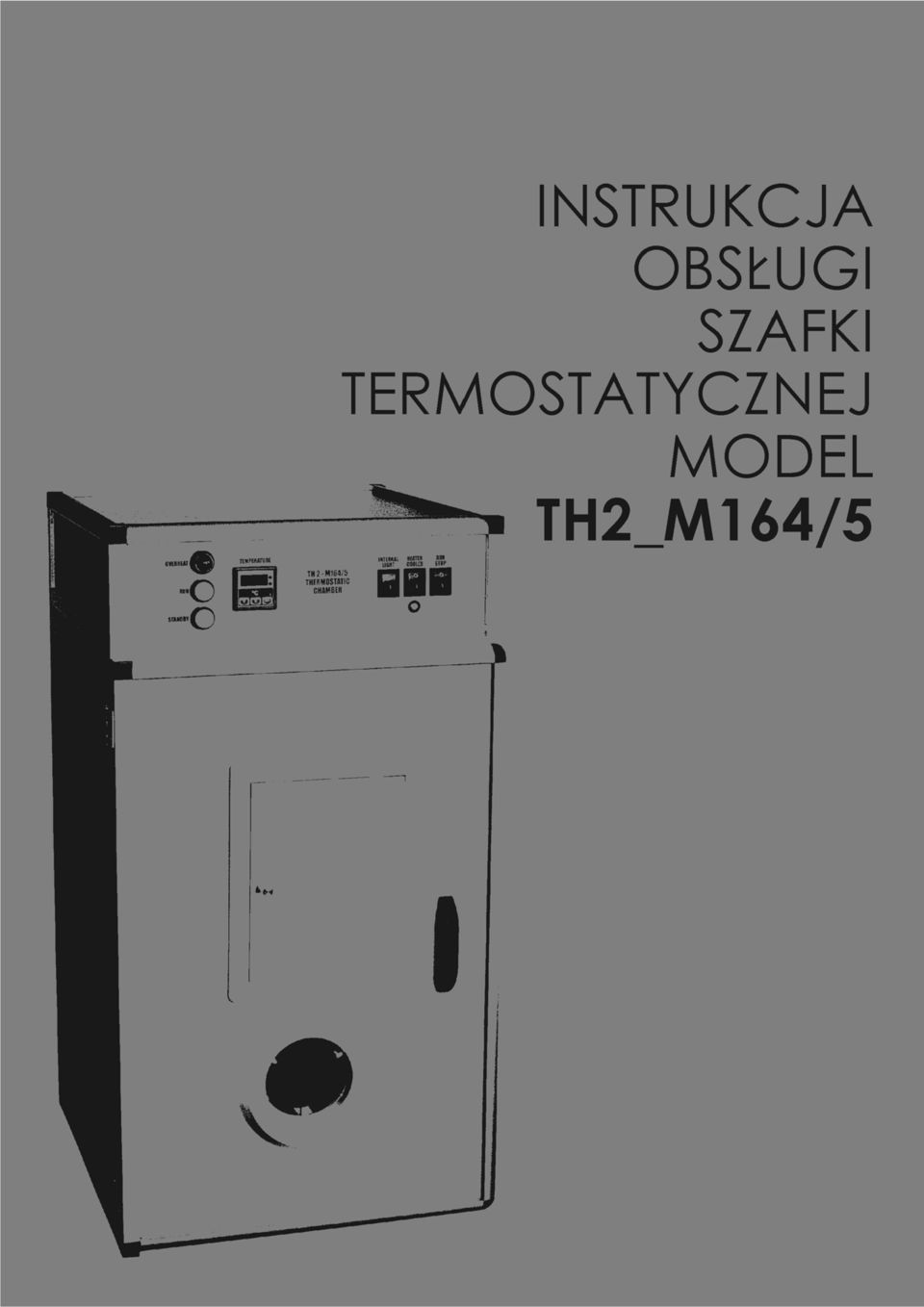

2 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5
|
|
- Mariusz Zalewski
- 8 lat temu
- Przeglądów:
Transkrypt
1

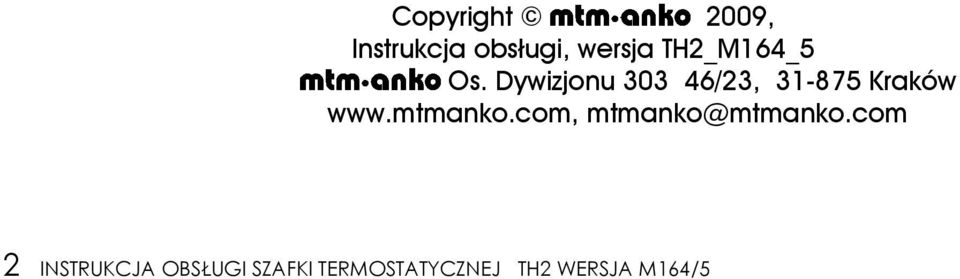

2 Copyright 2009, Instrukcja obsługi, wersja TH2_M164_5 Os. Dywizjonu /23, Kraków 2 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

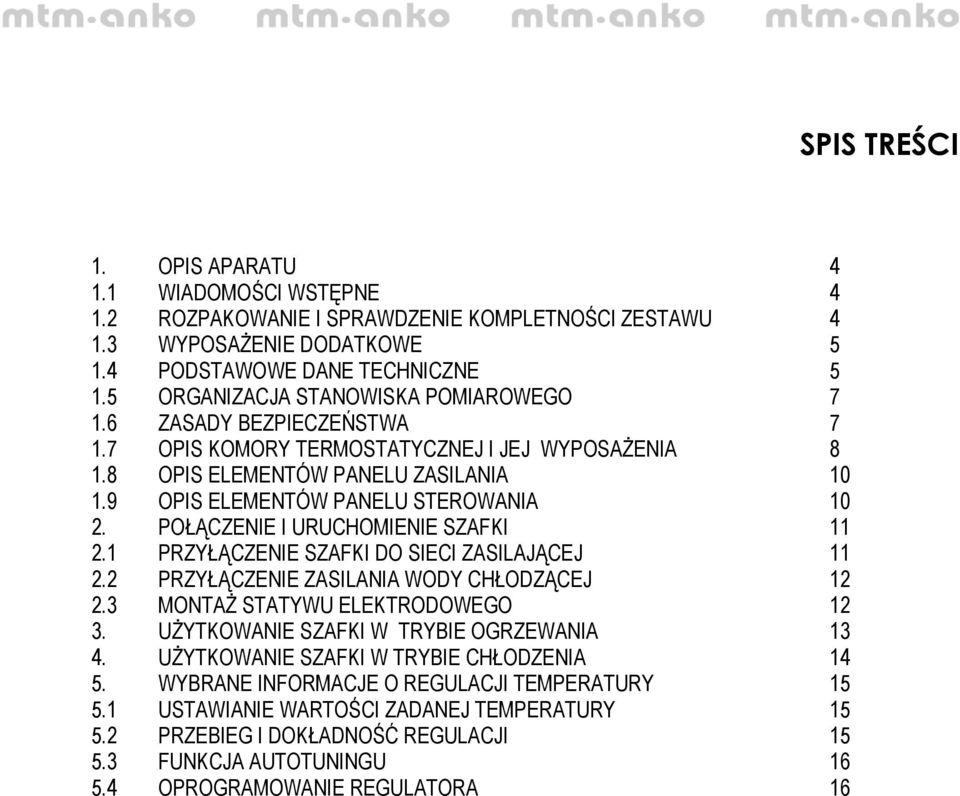

3 SPIS TREŚCI 1. OPIS APARATU WIADOMOŚCI WSTĘPNE ROZPAKOWANIE I SPRAWDZENIE KOMPLETNOŚCI ZESTAWU WYPOSAŻENIE DODATKOWE PODSTAWOWE DANE TECHNICZNE ORGANIZACJA STANOWISKA POMIAROWEGO ZASADY BEZPIECZEŃSTWA OPIS KOMORY TERMOSTATYCZNEJ I JEJ WYPOSAŻENIA OPIS ELEMENTÓW PANELU ZASILANIA OPIS ELEMENTÓW PANELU STEROWANIA POŁĄCZENIE I URUCHOMIENIE SZAFKI PRZYŁĄCZENIE SZAFKI DO SIECI ZASILAJĄCEJ PRZYŁĄCZENIE ZASILANIA WODY CHŁODZĄCEJ MONTAŻ STATYWU ELEKTRODOWEGO UŻYTKOWANIE SZAFKI W TRYBIE OGRZEWANIA UŻYTKOWANIE SZAFKI W TRYBIE CHŁODZENIA WYBRANE INFORMACJE O REGULACJI TEMPERATURY USTAWIANIE WARTOŚCI ZADANEJ TEMPERATURY PRZEBIEG I DOKŁADNOŚĆ REGULACJI FUNKCJA AUTOTUNINGU OPROGRAMOWANIE REGULATORA 16 3
4 4 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

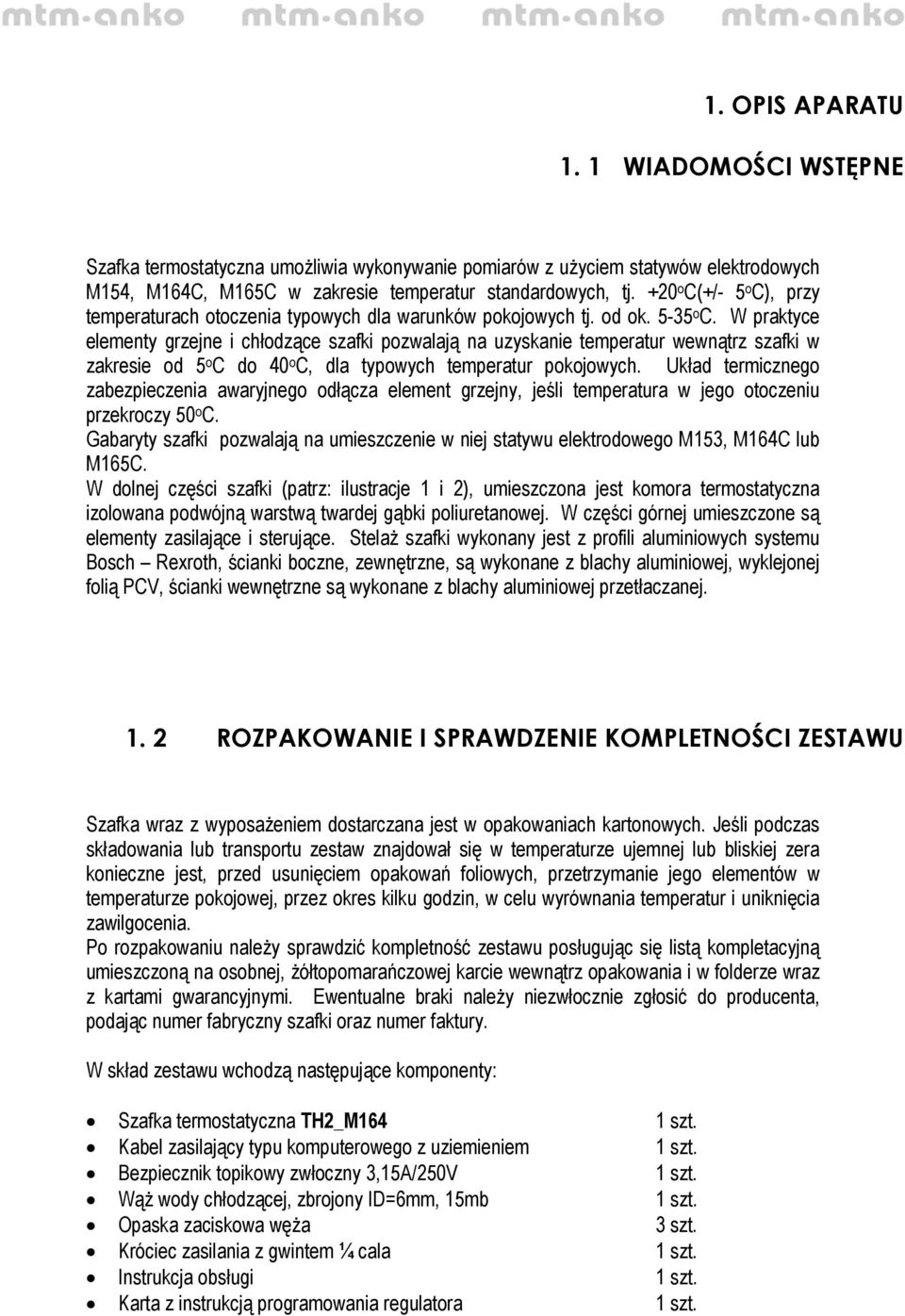

5 1. OPIS APARATU 1. 1 WIADOMOŚCI WSTĘPNE Szafka termostatyczna umożliwia wykonywanie pomiarów z użyciem statywów elektrodowych M154, M164C, M165C w zakresie temperatur standardowych, tj. +20 o C(+/- 5 o C), przy temperaturach otoczenia typowych dla warunków pokojowych tj. od ok o C. W praktyce elementy grzejne i chłodzące szafki pozwalają na uzyskanie temperatur wewnątrz szafki w zakresie od 5 o C do 40 o C, dla typowych temperatur pokojowych. Układ termicznego zabezpieczenia awaryjnego odłącza element grzejny, jeśli temperatura w jego otoczeniu przekroczy 50 o C. Gabaryty szafki pozwalają na umieszczenie w niej statywu elektrodowego M153, M164C lub M165C. W dolnej części szafki (patrz: ilustracje 1 i 2), umieszczona jest komora termostatyczna izolowana podwójną warstwą twardej gąbki poliuretanowej. W części górnej umieszczone są elementy zasilające i sterujące. Stelaż szafki wykonany jest z profili aluminiowych systemu Bosch Rexroth, ścianki boczne, zewnętrzne, są wykonane z blachy aluminiowej, wyklejonej folią PCV, ścianki wewnętrzne są wykonane z blachy aluminiowej przetłaczanej ROZPAKOWANIE I SPRAWDZENIE KOMPLETNOŚCI ZESTAWU Szafka wraz z wyposażeniem dostarczana jest w opakowaniach kartonowych. Jeśli podczas składowania lub transportu zestaw znajdował się w temperaturze ujemnej lub bliskiej zera konieczne jest, przed usunięciem opakowań foliowych, przetrzymanie jego elementów w temperaturze pokojowej, przez okres kilku godzin, w celu wyrównania temperatur i uniknięcia zawilgocenia. Po rozpakowaniu należy sprawdzić kompletność zestawu posługując się listą kompletacyjną umieszczoną na osobnej, żółtopomarańczowej karcie wewnątrz opakowania i w folderze wraz z kartami gwarancyjnymi. Ewentualne braki należy niezwłocznie zgłosić do producenta, podając numer fabryczny szafki oraz numer faktury. W skład zestawu wchodzą następujące komponenty: Szafka termostatyczna TH2_M164 1 szt. Kabel zasilający typu komputerowego z uziemieniem 1 szt. Bezpiecznik topikowy zwłoczny 3,15A/250V 1 szt. Wąż wody chłodzącej, zbrojony ID=6mm, 15mb 1 szt. Opaska zaciskowa węża 3 szt. Króciec zasilania z gwintem ¼ cala 1 szt. Instrukcja obsługi 1 szt. Karta z instrukcją programowania regulatora 1 szt. 5
6 Karta gwarancyjna i lista kompletacyjna 1 szt. Lista elementów składowych może się nieznacznie różnić od podanej, szczególnie jeśli dostarczany zestaw zawiera wyposażenie dodatkowe. Zawsze jednak dostarczana jest lista kompletacyjna, odpowiednia dla zamawianego zestawu WYPOSAŻENIE DODATKOWE W opakowaniu może się też znajdować wyposażenie dodatkowe zapakowane razem z wyposażeniem podstawowym, a lista kompletacyjna dostawy zostanie odpowiednio zmodyfikowana. Lista dostępnego wyposażenia dodatkowego jest rozszerzana o nowe pozycje, najczęściej wykonywane początkowo na specjalne zamówienie użytkowników. Nowoopracowane elementy stanowią następnie część stałej oferty PODSTAWOWE DANE TECHNICZNE NAPIĘCIE ZASILANIA: 230V, 50Hz POBÓR MOCY: 450W - maksymalnie przy załączaniu elementu grzejnego STOPIEŃ OCHRONNOŚCI: I kl, typ B KLASA IZOLACJI OBUDOWY: IP40 WYMIARY KOMORY TERMOSTATYCZNEJ: (gł. x szer. x wys.) 400x400x630 mm WYMIARY ZEWNĘTRZNE SZAFKI: (gł. x szer. x wys.) 440x440x820 mm MASA: bez wyposażenia: ok. 12 kg ZAKRES TEMPERATUR WEWNĄTRZ KOMORY: 5 o C do 40 o C UKŁAD OGRZEWANIA: grzałka płytowa o mocy 400W z wymuszoną cyrkulacją powietrza i regulatorem temperatury z algorytmem PID DOKŁADNOŚĆ REGULACJI TEMPERATURY W WARUNKACH GRZANIA: typowo +/- 0,2 o C, z uchybem stałym, maksymalnym, typowo -0,3 o C. 6 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

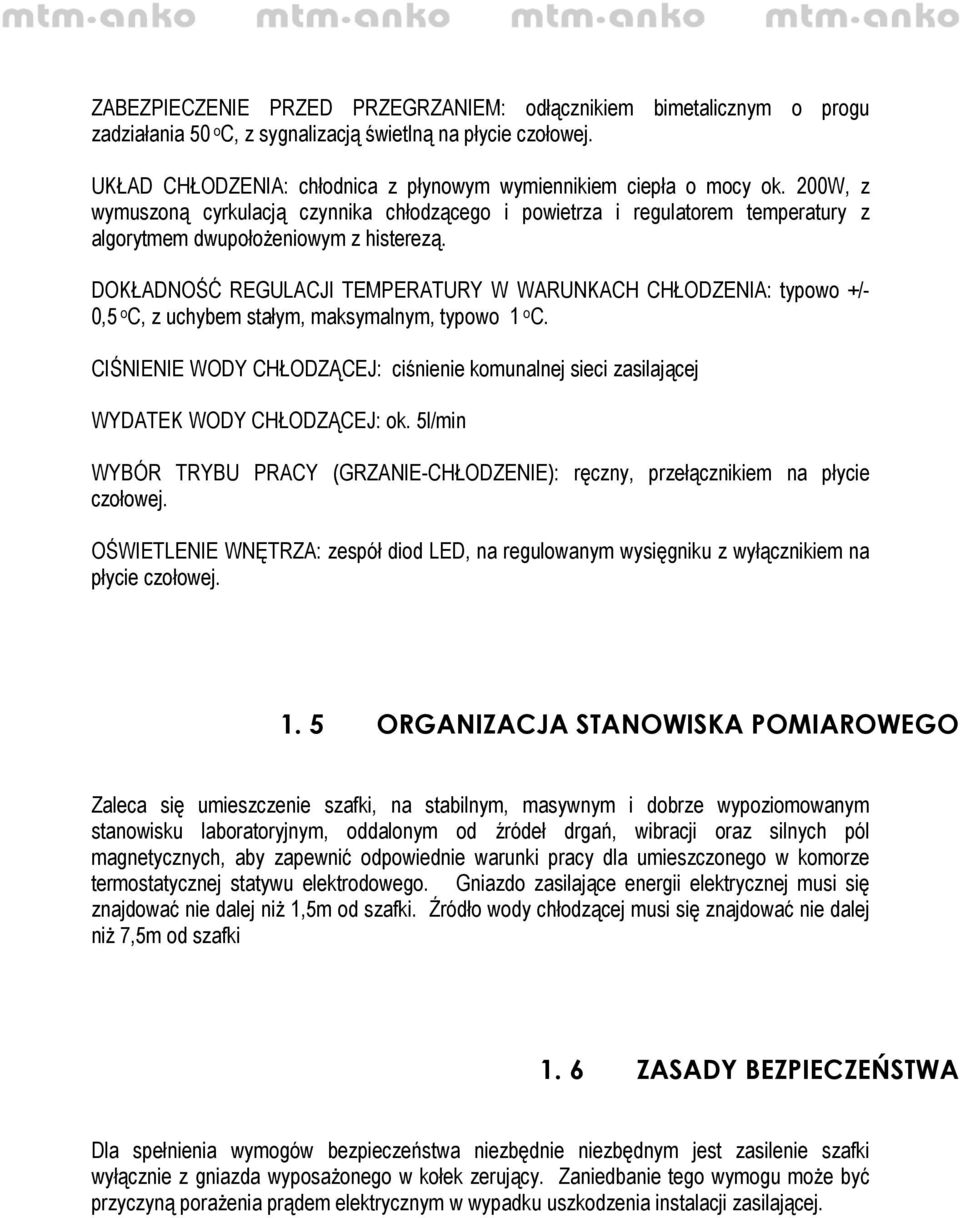

7 ZABEZPIECZENIE PRZED PRZEGRZANIEM: odłącznikiem bimetalicznym o progu zadziałania 50 o C, z sygnalizacją świetlną na płycie czołowej. UKŁAD CHŁODZENIA: chłodnica z płynowym wymiennikiem ciepła o mocy ok. 200W, z wymuszoną cyrkulacją czynnika chłodzącego i powietrza i regulatorem temperatury z algorytmem dwupołożeniowym z histerezą. DOKŁADNOŚĆ REGULACJI TEMPERATURY W WARUNKACH CHŁODZENIA: typowo +/- 0,5 o C, z uchybem stałym, maksymalnym, typowo 1 o C. CIŚNIENIE WODY CHŁODZĄCEJ: ciśnienie komunalnej sieci zasilającej WYDATEK WODY CHŁODZĄCEJ: ok. 5l/min WYBÓR TRYBU PRACY (GRZANIE-CHŁODZENIE): ręczny, przełącznikiem na płycie czołowej. OŚWIETLENIE WNĘTRZA: zespół diod LED, na regulowanym wysięgniku z wyłącznikiem na płycie czołowej ORGANIZACJA STANOWISKA POMIAROWEGO Zaleca się umieszczenie szafki, na stabilnym, masywnym i dobrze wypoziomowanym stanowisku laboratoryjnym, oddalonym od źródeł drgań, wibracji oraz silnych pól magnetycznych, aby zapewnić odpowiednie warunki pracy dla umieszczonego w komorze termostatycznej statywu elektrodowego. Gniazdo zasilające energii elektrycznej musi się znajdować nie dalej niż 1,5m od szafki. Źródło wody chłodzącej musi się znajdować nie dalej niż 7,5m od szafki 1. 6 ZASADY BEZPIECZEŃSTWA Dla spełnienia wymogów bezpieczeństwa niezbędnie niezbędnym jest zasilenie szafki wyłącznie z gniazda wyposażonego w kołek zerujący. Zaniedbanie tego wymogu może być przyczyną porażenia prądem elektrycznym w wypadku uszkodzenia instalacji zasilającej. 7

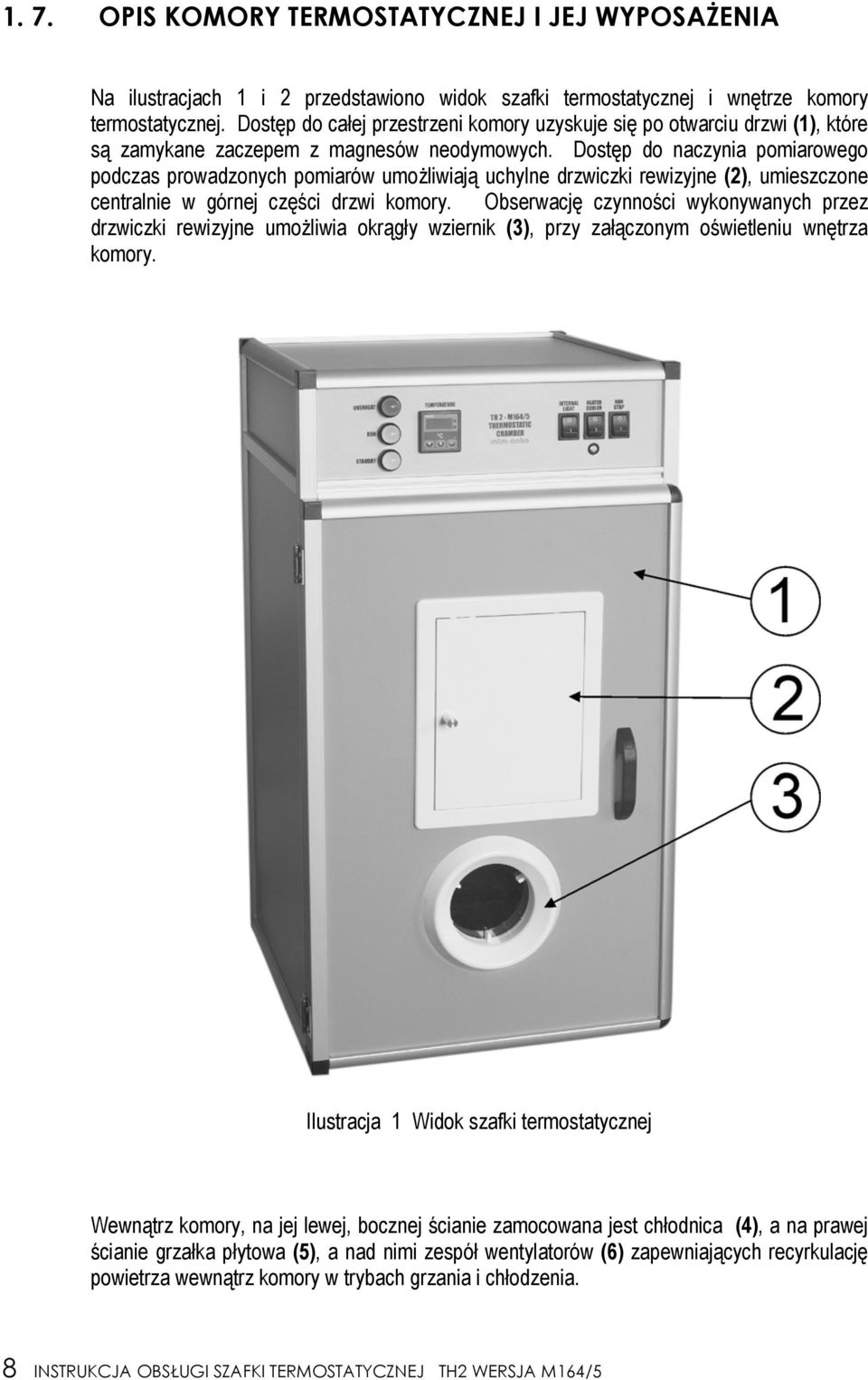

8 1. 7. OPIS KOMORY TERMOSTATYCZNEJ I JEJ WYPOSAŻENIA Na ilustracjach 1 i 2 przedstawiono widok szafki termostatycznej i wnętrze komory termostatycznej. Dostęp do całej przestrzeni komory uzyskuje się po otwarciu drzwi (1), które są zamykane zaczepem z magnesów neodymowych. Dostęp do naczynia pomiarowego podczas prowadzonych pomiarów umożliwiają uchylne drzwiczki rewizyjne (2), umieszczone centralnie w górnej części drzwi komory. Obserwację czynności wykonywanych przez drzwiczki rewizyjne umożliwia okrągły wziernik (3), przy załączonym oświetleniu wnętrza komory. Ilustracja 1 Widok szafki termostatycznej Wewnątrz komory, na jej lewej, bocznej ścianie zamocowana jest chłodnica (4), a na prawej ścianie grzałka płytowa (5), a nad nimi zespół wentylatorów (6) zapewniających recyrkulację powietrza wewnątrz komory w trybach grzania i chłodzenia. 8 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

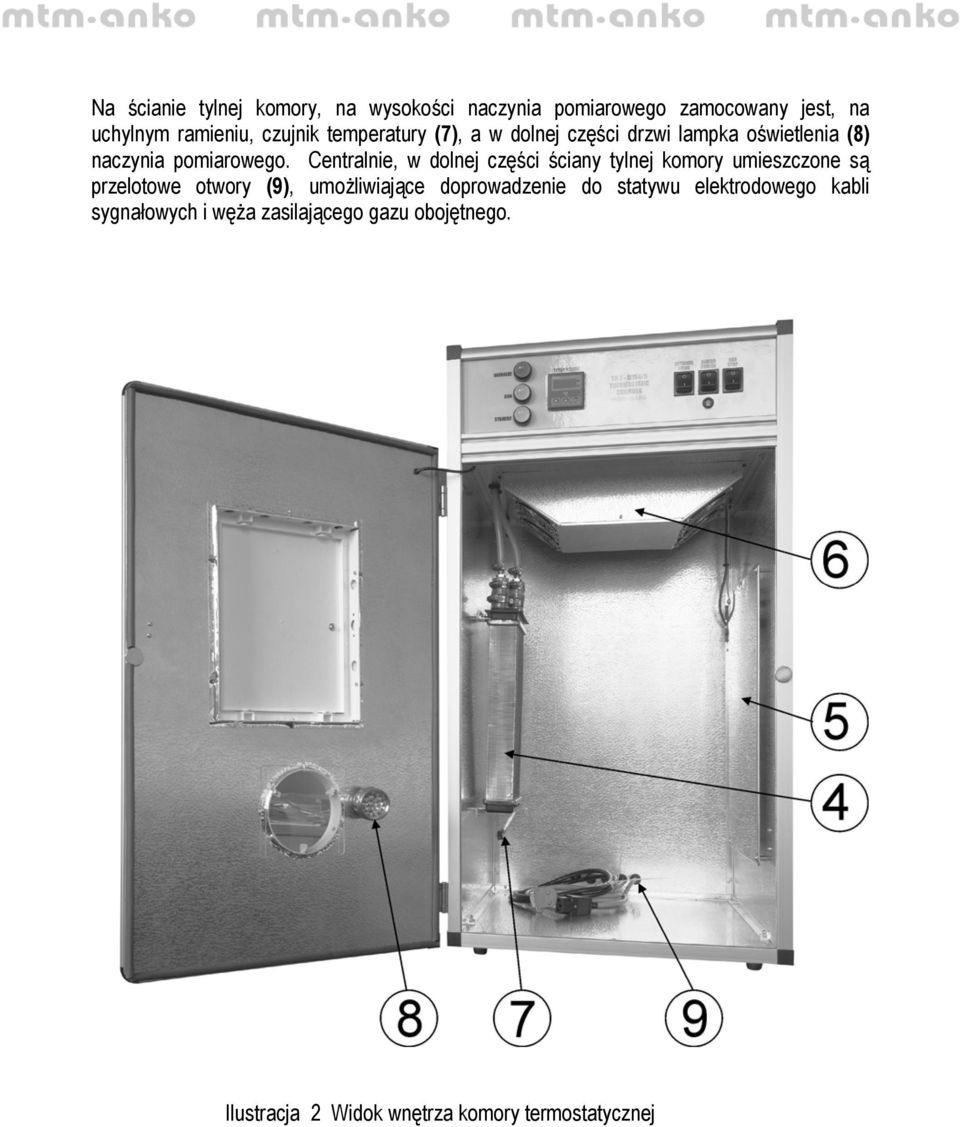

9 Na ścianie tylnej komory, na wysokości naczynia pomiarowego zamocowany jest, na uchylnym ramieniu, czujnik temperatury (7), a w dolnej części drzwi lampka oświetlenia (8) naczynia pomiarowego. Centralnie, w dolnej części ściany tylnej komory umieszczone są przelotowe otwory (9), umożliwiające doprowadzenie do statywu elektrodowego kabli sygnałowych i węża zasilającego gazu obojętnego. Ilustracja 2 Widok wnętrza komory termostatycznej 9
10 1. 8 OPIS ELEMENTÓW PANELU ZASILANIA Widok panelu zasilającego szafki termostatycznej przedstawiono na ilustracji 3. Z lewej strony panelu umieszczony jest moduł zasilania z gniazdem kabla zasilającego (10), bezpiecznikiem zasilania (11) i załącznikiem (12). Centralnie umieszczona jest tabliczka znamionowa (13) z nazwą aparatu, jego numerem seryjnym nazwą i danymi producenta (14). Z prawej strony modułu umieszczone są króćce doprowadzenia wody chłodzącej, zasilający WATER INLET-DOPŁYW WODY (15) i powrotny WATER OUTLET-ODPŁYW WODY (16). Ilustracja 3 Widok panelu zasilającego szafki termostatycznej 1. 9 OPIS ELEMENTÓW PANELU STEROWANIA Na ilustracji 4 przedstawiono elementy panelu sterowania szafki termostatycznej. Z lewej strony panelu umieszczone są lampki wskaźnikowe statusu STANDBY-GOTOWY (17), RUN-ZAŁĄCZENIE (18) i OVERHEAT-PRZEGRZANIE (19). Na prawo od lampek sygnalizacyjnych umieszczony jest regulator temperatury opisany TEMPERATURE- TEMPERATURA (20), a na prawo do niego napis zawierający typ i wersję aparatu oraz logo producenta (21). Z lewej strony panelu sterowania umieszczony jest zespół trzech przełączników: zasilania RUN/STOP-PRACA/ZATRZYMANIE (22), rodzaju pracy HEATER/COOLER-OGRZEWANIE/CHŁODZENIE (23), z sygnalizacją trybu chłodzenia (24) i oświetlenia wnętrza INTERNAL LIGHT-OŚWIETLENIE WNĘTRZA (25). 10 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

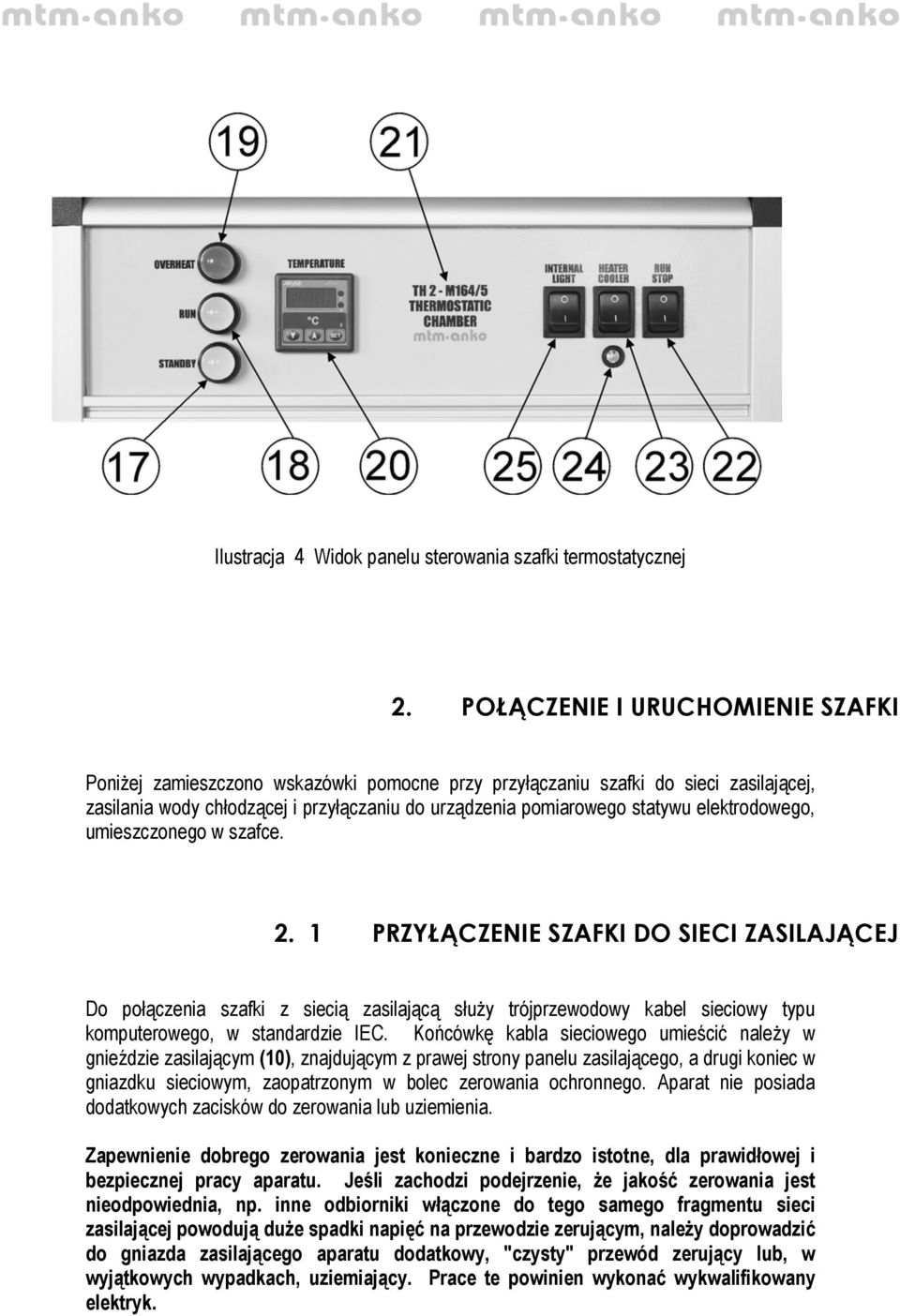

11 Ilustracja 4 Widok panelu sterowania szafki termostatycznej 2. POŁĄCZENIE I URUCHOMIENIE SZAFKI Poniżej zamieszczono wskazówki pomocne przy przyłączaniu szafki do sieci zasilającej, zasilania wody chłodzącej i przyłączaniu do urządzenia pomiarowego statywu elektrodowego, umieszczonego w szafce PRZYŁĄCZENIE SZAFKI DO SIECI ZASILAJĄCEJ Do połączenia szafki z siecią zasilającą służy trójprzewodowy kabel sieciowy typu komputerowego, w standardzie IEC. Końcówkę kabla sieciowego umieścić należy w gnieździe zasilającym (10), znajdującym z prawej strony panelu zasilającego, a drugi koniec w gniazdku sieciowym, zaopatrzonym w bolec zerowania ochronnego. Aparat nie posiada dodatkowych zacisków do zerowania lub uziemienia. Zapewnienie dobrego zerowania jest konieczne i bardzo istotne, dla prawidłowej i bezpiecznej pracy aparatu. Jeśli zachodzi podejrzenie, że jakość zerowania jest nieodpowiednia, np. inne odbiorniki włączone do tego samego fragmentu sieci zasilającej powodują duże spadki napięć na przewodzie zerującym, należy doprowadzić do gniazda zasilającego aparatu dodatkowy, "czysty" przewód zerujący lub, w wyjątkowych wypadkach, uziemiający. Prace te powinien wykonać wykwalifikowany elektryk. 11

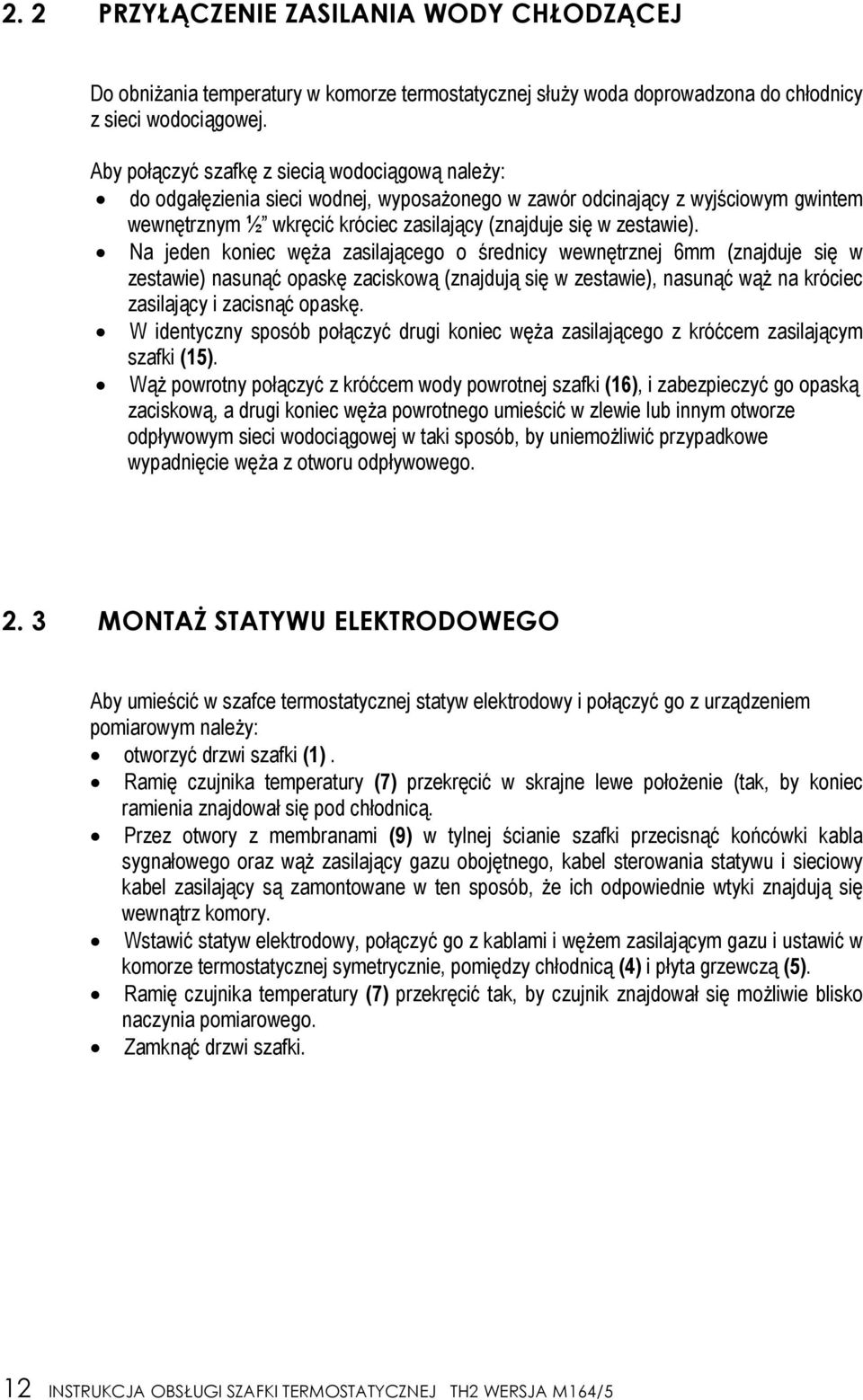

12 2. 2 PRZYŁĄCZENIE ZASILANIA WODY CHŁODZĄCEJ Do obniżania temperatury w komorze termostatycznej służy woda doprowadzona do chłodnicy z sieci wodociągowej. Aby połączyć szafkę z siecią wodociągową należy: do odgałęzienia sieci wodnej, wyposażonego w zawór odcinający z wyjściowym gwintem wewnętrznym ½ wkręcić króciec zasilający (znajduje się w zestawie). Na jeden koniec węża zasilającego o średnicy wewnętrznej 6mm (znajduje się w zestawie) nasunąć opaskę zaciskową (znajdują się w zestawie), nasunąć wąż na króciec zasilający i zacisnąć opaskę. W identyczny sposób połączyć drugi koniec węża zasilającego z króćcem zasilającym szafki (15). Wąż powrotny połączyć z króćcem wody powrotnej szafki (16), i zabezpieczyć go opaską zaciskową, a drugi koniec węża powrotnego umieścić w zlewie lub innym otworze odpływowym sieci wodociągowej w taki sposób, by uniemożliwić przypadkowe wypadnięcie węża z otworu odpływowego MONTAŻ STATYWU ELEKTRODOWEGO Aby umieścić w szafce termostatycznej statyw elektrodowy i połączyć go z urządzeniem pomiarowym należy: otworzyć drzwi szafki (1). Ramię czujnika temperatury (7) przekręcić w skrajne lewe położenie (tak, by koniec ramienia znajdował się pod chłodnicą. Przez otwory z membranami (9) w tylnej ścianie szafki przecisnąć końcówki kabla sygnałowego oraz wąż zasilający gazu obojętnego, kabel sterowania statywu i sieciowy kabel zasilający są zamontowane w ten sposób, że ich odpowiednie wtyki znajdują się wewnątrz komory. Wstawić statyw elektrodowy, połączyć go z kablami i wężem zasilającym gazu i ustawić w komorze termostatycznej symetrycznie, pomiędzy chłodnicą (4) i płyta grzewczą (5). Ramię czujnika temperatury (7) przekręcić tak, by czujnik znajdował się możliwie blisko naczynia pomiarowego. Zamknąć drzwi szafki. 12 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

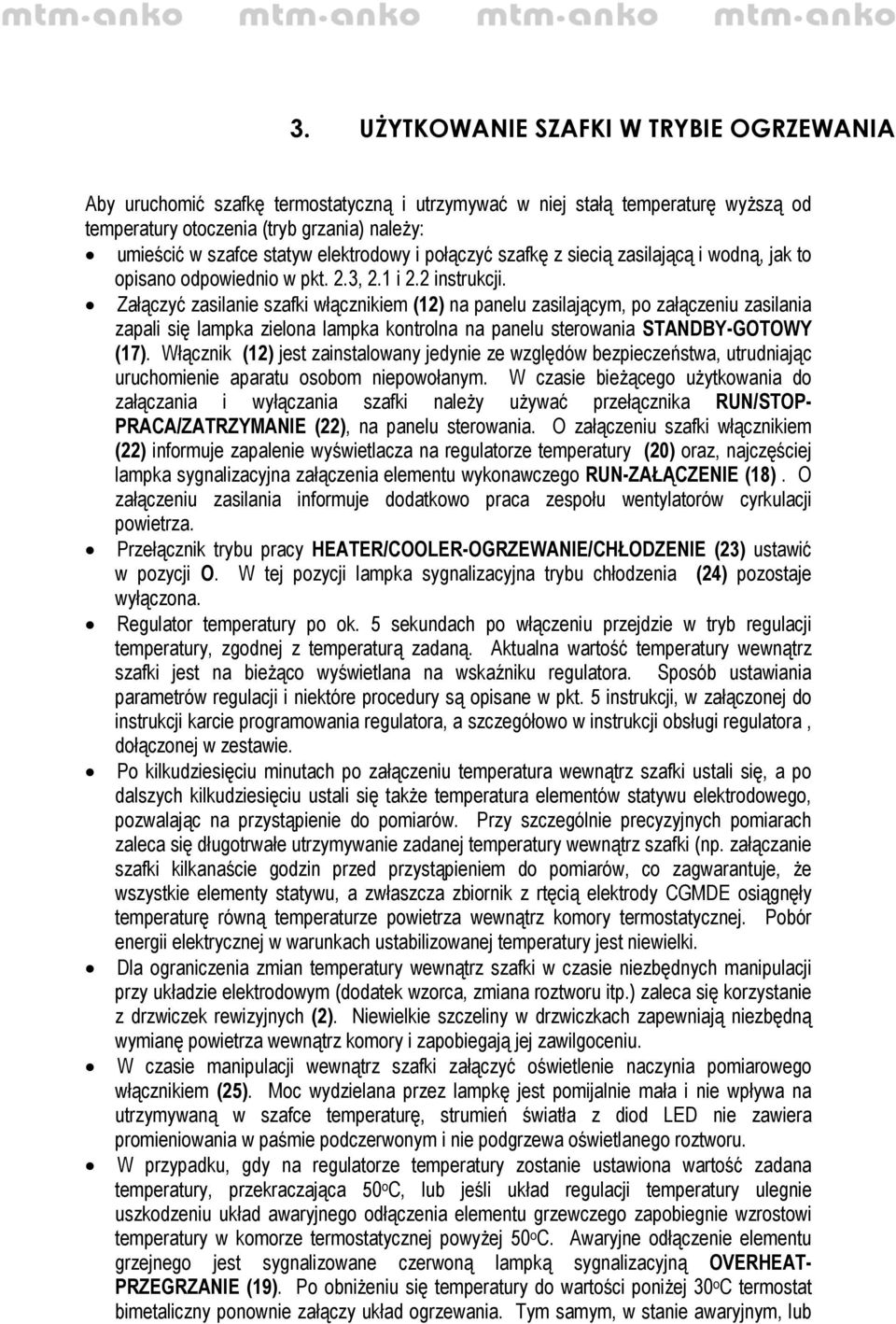

13 3. UŻYTKOWANIE SZAFKI W TRYBIE OGRZEWANIA Aby uruchomić szafkę termostatyczną i utrzymywać w niej stałą temperaturę wyższą od temperatury otoczenia (tryb grzania) należy: umieścić w szafce statyw elektrodowy i połączyć szafkę z siecią zasilającą i wodną, jak to opisano odpowiednio w pkt. 2.3, 2.1 i 2.2 instrukcji. Załączyć zasilanie szafki włącznikiem (12) na panelu zasilającym, po załączeniu zasilania zapali się lampka zielona lampka kontrolna na panelu sterowania STANDBY-GOTOWY (17). Włącznik (12) jest zainstalowany jedynie ze względów bezpieczeństwa, utrudniając uruchomienie aparatu osobom niepowołanym. W czasie bieżącego użytkowania do załączania i wyłączania szafki należy używać przełącznika RUN/STOP- PRACA/ZATRZYMANIE (22), na panelu sterowania. O załączeniu szafki włącznikiem (22) informuje zapalenie wyświetlacza na regulatorze temperatury (20) oraz, najczęściej lampka sygnalizacyjna załączenia elementu wykonawczego RUN-ZAŁĄCZENIE (18). O załączeniu zasilania informuje dodatkowo praca zespołu wentylatorów cyrkulacji powietrza. Przełącznik trybu pracy HEATER/COOLER-OGRZEWANIE/CHŁODZENIE (23) ustawić w pozycji O. W tej pozycji lampka sygnalizacyjna trybu chłodzenia (24) pozostaje wyłączona. Regulator temperatury po ok. 5 sekundach po włączeniu przejdzie w tryb regulacji temperatury, zgodnej z temperaturą zadaną. Aktualna wartość temperatury wewnątrz szafki jest na bieżąco wyświetlana na wskaźniku regulatora. Sposób ustawiania parametrów regulacji i niektóre procedury są opisane w pkt. 5 instrukcji, w załączonej do instrukcji karcie programowania regulatora, a szczegółowo w instrukcji obsługi regulatora, dołączonej w zestawie. Po kilkudziesięciu minutach po załączeniu temperatura wewnątrz szafki ustali się, a po dalszych kilkudziesięciu ustali się także temperatura elementów statywu elektrodowego, pozwalając na przystąpienie do pomiarów. Przy szczególnie precyzyjnych pomiarach zaleca się długotrwałe utrzymywanie zadanej temperatury wewnątrz szafki (np. załączanie szafki kilkanaście godzin przed przystąpieniem do pomiarów, co zagwarantuje, że wszystkie elementy statywu, a zwłaszcza zbiornik z rtęcią elektrody CGMDE osiągnęły temperaturę równą temperaturze powietrza wewnątrz komory termostatycznej. Pobór energii elektrycznej w warunkach ustabilizowanej temperatury jest niewielki. Dla ograniczenia zmian temperatury wewnątrz szafki w czasie niezbędnych manipulacji przy układzie elektrodowym (dodatek wzorca, zmiana roztworu itp.) zaleca się korzystanie z drzwiczek rewizyjnych (2). Niewielkie szczeliny w drzwiczkach zapewniają niezbędną wymianę powietrza wewnątrz komory i zapobiegają jej zawilgoceniu. W czasie manipulacji wewnątrz szafki załączyć oświetlenie naczynia pomiarowego włącznikiem (25). Moc wydzielana przez lampkę jest pomijalnie mała i nie wpływa na utrzymywaną w szafce temperaturę, strumień światła z diod LED nie zawiera promieniowania w paśmie podczerwonym i nie podgrzewa oświetlanego roztworu. W przypadku, gdy na regulatorze temperatury zostanie ustawiona wartość zadana temperatury, przekraczająca 50 o C, lub jeśli układ regulacji temperatury ulegnie uszkodzeniu układ awaryjnego odłączenia elementu grzewczego zapobiegnie wzrostowi temperatury w komorze termostatycznej powyżej 50 o C. Awaryjne odłączenie elementu grzejnego jest sygnalizowane czerwoną lampką sygnalizacyjną OVERHEAT- PRZEGRZANIE (19). Po obniżeniu się temperatury do wartości poniżej 30 o C termostat bimetaliczny ponownie załączy układ ogrzewania. Tym samym, w stanie awaryjnym, lub 13
14 w wypadku ustawienia na regulatorze nadmiernie wysokiej temperatury, w komorze termostatycznej będzie utrzymywana temperatura ok. 50 o C. 4. UŻYTKOWANIE SZAFKI W TRYBIE CHŁODZENIA Aby uruchomić szafkę termostatyczną i utrzymywać w niej stałą temperaturę, niższą od temperatury otoczenia (tryb chłodzenia), należy: umieścić w szafce statyw elektrodowy i połączyć szafkę z siecią zasilającą jak to opisano odpowiednio w pkt. 2.3, 2.1 i 2.2 instrukcji. Załączyć zasilanie szafki włącznikiem (12) na panelu zasilającym, po załączeniu zasilania zapali się lampka zielona lampka kontrolna na panelu sterowania STANDBY-GOTOWY (17). Włącznik (12) jest zainstalowany jedynie ze względów bezpieczeństwa, utrudniając uruchomienie aparatu osobom niepowołanym. W czasie bieżącego użytkowania do załączania i wyłączania szafki należy używać przełącznika RUN/STOP- PRACA/ZATRZYMANIE (22), na panelu sterowania. O załączeniu szafki włącznikiem (22) informuje zapalenie wyświetlacza na regulatorze temperatury (20) oraz, najczęściej lampka sygnalizacyjna załączenia elementu wykonawczego RUN-ZAŁĄCZENIE (18). O załączeniu zasilania informuje dodatkowo praca zespołu wentylatorów cyrkulacji powietrza. Przełącznik trybu pracy HEATER/COOLER-OGRZEWANIE/CHŁODZENIE (23) ustawić w pozycji I. W tej pozycji lampka sygnalizacyjna trybu chłodzenia (24) będzie załączona. Regulator temperatury po ok. 5 sekundach po włączeniu przejdzie w tryb regulacji temperatury, zgodnej z temperaturą zadaną. Aktualna wartość temperatury wewnątrz szafki jest na bieżąco wyświetlana na wskaźniku regulatora. Sposób ustawiania parametrów regulacji i niektóre procedury są opisane w pkt. 5 instrukcji, w załączonej do instrukcji karcie programowania regulatora, a szczegółowo w instrukcji obsługi regulatora, dołączonej w zestawie. Po kilkudziesięciu minutach po załączeniu temperatura wewnątrz szafki ustali się, a po dalszych kilkudziesięciu ustali się także temperatura elementów statywu elektrodowego, pozwalając na przystąpienie do pomiarów. Należy zaznaczyć, że efekt chłodzenia wewnątrz szafki jest proporcjonalny do różnicy temperatur: zadanej i temperatury wody w sieci wodnej, co należy uwzględnić przy doborze wartości zadanej temperatury. Dla ograniczenia zmian temperatury wewnątrz szafki w czasie niezbędnych manipulacji przy układzie elektrodowym (dodatek wzorca, zmiana roztworu itp.) zaleca się korzystanie z drzwiczek rewizyjnych (2). Niewielkie szczeliny w drzwiczkach zapewniają niezbędną wymianę powietrza wewnątrz komory i zapobiegają jej zawilgoceniu. W czasie manipulacji wewnątrz szafki załączyć oświetlenie naczynia pomiarowego włącznikiem (25). Moc wydzielana przez lampkę jest pomijalnie mała i nie wpływa na utrzymywaną w szafce temperaturę, strumień światła z diod LED nie zawiera promieniowania w paśmie podczerwonym i nie podgrzewa oświetlanego roztworu. 14 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5

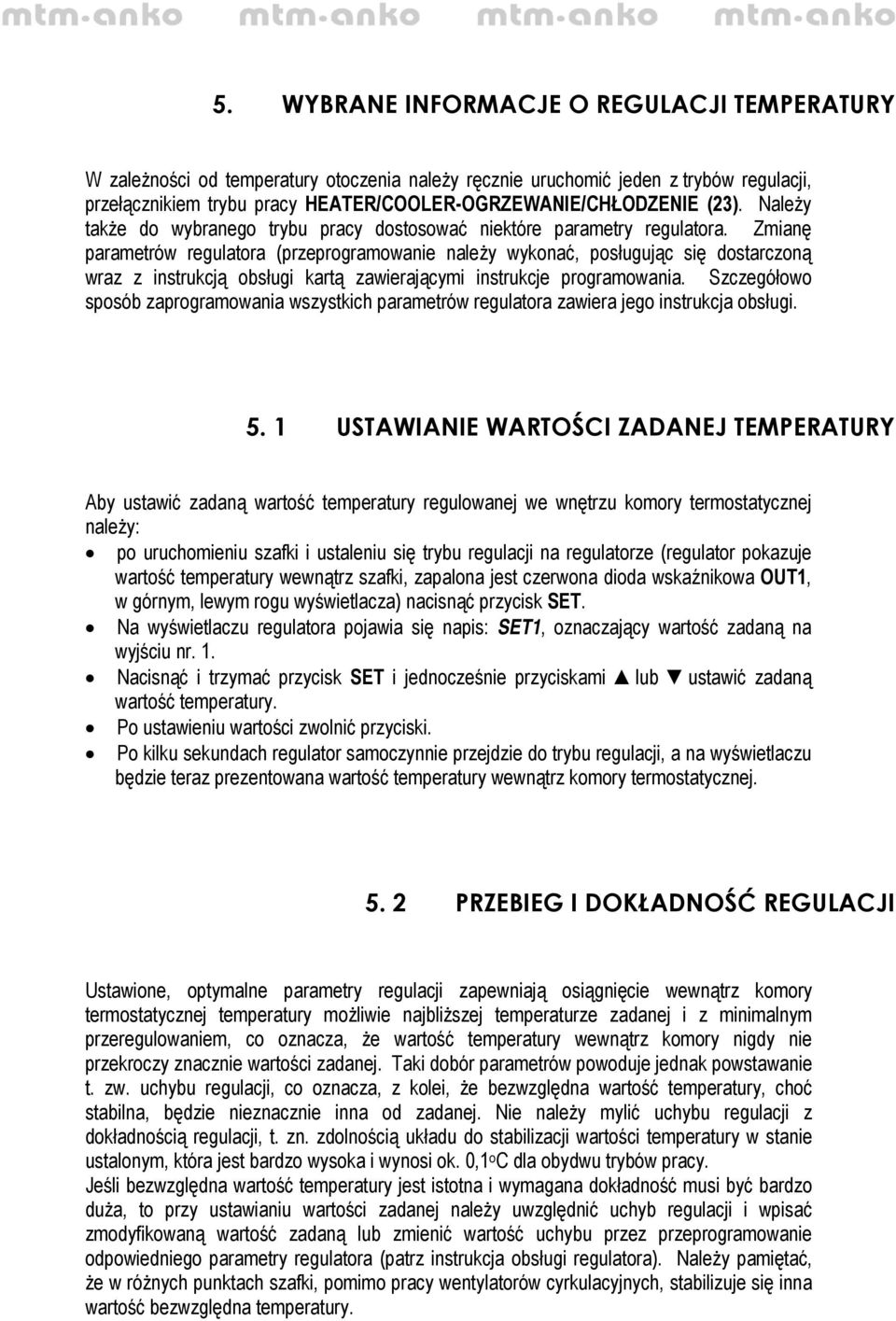

15 5. WYBRANE INFORMACJE O REGULACJI TEMPERATURY W zależności od temperatury otoczenia należy ręcznie uruchomić jeden z trybów regulacji, przełącznikiem trybu pracy HEATER/COOLER-OGRZEWANIE/CHŁODZENIE (23). Należy także do wybranego trybu pracy dostosować niektóre parametry regulatora. Zmianę parametrów regulatora (przeprogramowanie należy wykonać, posługując się dostarczoną wraz z instrukcją obsługi kartą zawierającymi instrukcje programowania. Szczegółowo sposób zaprogramowania wszystkich parametrów regulatora zawiera jego instrukcja obsługi USTAWIANIE WARTOŚCI ZADANEJ TEMPERATURY Aby ustawić zadaną wartość temperatury regulowanej we wnętrzu komory termostatycznej należy: po uruchomieniu szafki i ustaleniu się trybu regulacji na regulatorze (regulator pokazuje wartość temperatury wewnątrz szafki, zapalona jest czerwona dioda wskaźnikowa OUT1, w górnym, lewym rogu wyświetlacza) nacisnąć przycisk SET. Na wyświetlaczu regulatora pojawia się napis: SET1, oznaczający wartość zadaną na wyjściu nr. 1. Nacisnąć i trzymać przycisk SET i jednocześnie przyciskami lub ustawić zadaną wartość temperatury. Po ustawieniu wartości zwolnić przyciski. Po kilku sekundach regulator samoczynnie przejdzie do trybu regulacji, a na wyświetlaczu będzie teraz prezentowana wartość temperatury wewnątrz komory termostatycznej PRZEBIEG I DOKŁADNOŚĆ REGULACJI Ustawione, optymalne parametry regulacji zapewniają osiągnięcie wewnątrz komory termostatycznej temperatury możliwie najbliższej temperaturze zadanej i z minimalnym przeregulowaniem, co oznacza, że wartość temperatury wewnątrz komory nigdy nie przekroczy znacznie wartości zadanej. Taki dobór parametrów powoduje jednak powstawanie t. zw. uchybu regulacji, co oznacza, z kolei, że bezwzględna wartość temperatury, choć stabilna, będzie nieznacznie inna od zadanej. Nie należy mylić uchybu regulacji z dokładnością regulacji, t. zn. zdolnością układu do stabilizacji wartości temperatury w stanie ustalonym, która jest bardzo wysoka i wynosi ok. 0,1 o C dla obydwu trybów pracy. Jeśli bezwzględna wartość temperatury jest istotna i wymagana dokładność musi być bardzo duża, to przy ustawianiu wartości zadanej należy uwzględnić uchyb regulacji i wpisać zmodyfikowaną wartość zadaną lub zmienić wartość uchybu przez przeprogramowanie odpowiedniego parametry regulatora (patrz instrukcja obsługi regulatora). Należy pamiętać, że w różnych punktach szafki, pomimo pracy wentylatorów cyrkulacyjnych, stabilizuje się inna wartość bezwzględna temperatury. 15
16 5. 2 FUNKCJA AUTOTUNINGU Zastosowane regulatory temperatury są wyposażone w funkcję autotuningu, tj. samoczynnego doboru optymalnych parametrów regulacji. Funkcja ta zwalnia użytkownika od konieczności eksperymentalnego ustalania optymalnych warunków regulacji. Przejście regulatora do trybu autotuningu, po odpowiedniej zmianie parametru załączania autotuningu (patrz karta programowania) jest sygnalizowana naprzemiennym załączaniem na wyświetlaczu aktualnej temperatury wewnątrz komory i napisu tune. Procedura trwa kilkadziesiąt minut i po jej zakończeniu regulator samoczynnie przechodzi w tryb regulacji, na wyświetlaczu jest prezentowana jedynie temperatura wewnątrz komory lub, po naciśnięciu przycisku SET, na kilkanaście sekund, aktualna wartość temperatury zadanej. Po zakończeniu procedury autotuningu należy wyłączyć tę funkcję przez ponowne przeprogramowanie parametru tune regulatora 5. 4 OPROGRAMOWANIE REGULATORA Regulatory temperatury dostarczone są w aparacie z wszelkimi zmianami programowymi wprowadzonymi przez producenta w taki sposób, by do minimum ograniczyć niezbędną ingerencję użytkownika. W wypadku, gdyby użytkownik zdecydował się na wprowadzenie zmian w sposobie pracy regulatora przeprogramowanie jego parametrów należy przeprowadzić zgodnie z dostarczoną instrukcją zmiany parametrów lub zgodnie z instrukcją obsługi regulatora. Producent przeprowadził (w stosunku do zestawu parametrów wprowadzonych przez producenta regulatora) zmiany następujących parametrów (patrz tabela na str. 7 i 8 instrukcji obsługi regulatora: w pozycji 10 parametr set1, ustawiono wartość zadaną, odpowiednią dla zakresu temperatur dopuszczalnych wewnątrz komory grzejnej (5-50 o C), w pozycji 14 parametr out2 ustawiono =0, wyłączając wyjście, w pozycji 18 parametr out3 ustawiono =0, wyłączając wyjście, w pozycji 25, 26, 27, 28 po zastosowaniu funkcji auto tubingu program regulatora wpisał nowe wartości, zgodnie z wynikami procedury. 16 INSTRUKCJA OBSŁUGI SZAFKI TERMOSTATYCZNEJ TH2 WERSJA M164/5
