1 ul. Daliowa 18, Skowarcz tel fax KRS NIP: Regon: TOM 6 Egz. 1 PROJEKT YKONACZY Opracowanie branżowe: Przedsięwzięcie: PROJEKT PRZEBUDOY SIECI TELETECHNICZNEJ Przebudowa ulic Ofiar Grudnia 1970, Inwestor: Gmina Miasto ejherowo, Plac Jakuba ejhera ejherowo Stanowisko: Projektant: Sprawdzający: Imię Nazwisko, specjalność nr uprawnień: mgr inż. Tomasz Urbański upr. nr DT-BT/02360/02/U specj. teletechnika mgr inż. Grzegorz Tyda upr. nr 1751/99/U specj. teletechnika Podpis: Skowarcz, styczeń 2015r. Rozwiązania zawarte w niniejszym opracowaniu podlegają ochronie prawa autorskiego i mogą być powielane oraz udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia z zastrzeżeniem wszelkich skutków prawnych. Nr konta: Bank Zachodni BK S.A Sąd Rejonowy Gdańsk - Północ w Gdańsku VII ydział Gospodarczy Krajowego Rejestru Sądowego KRS Kapitał Zakładowy zł

2 1. Spis treści 1.1. Przedmiot i zakres opracowania Inwestor Podstawa opracowania ykonawca Stan istniejący Stan projektowany Kanalizacja teletechniczna i kable doziemne arunki techniczne i normy Uwagi końcowe...7 2

3 2. Spis rysunków Rys. 1. Leśnej i Brzozowej. Mapa geodezyjna

4 3. Spis tabel Tabela 1. Zestawienie podstawowych materiałów instalacyjnych...12 Tabela 2. Zestawienie kabli - długość trasowa...12 Tabela 3. Zestawienie kabli - długość montażowa...12 Tabela 4. Zestawienie przewidywanych zagrożeń występujących podczas realizacji robót budowlanych

5 4. iadomości ogólne 1.1. Przedmiot i zakres opracowania Przedmiotem opracowania niniejszego projektu jest przebudowa i zabezpieczenie kolidującej sieci telekomunikacyjnej w związku przebudową ul. Ofiar Grudnia 1970, Leśnej i Brzozowej Inwestor Inwestorem ww. inwestycji jest Gmina Miasto ejherowo ejherowo Pl. ejhera Podstawa opracowania Podstawę opracowania projektu stanowią: Ustawa z dnia 21 lipca 2000r Prawo telekomunikacyjne Normy i przepisy prawne dotyczące projektowania i budowy sieci telekomunikacyjnych. Uzgodnienia branżowe. arunki techniczne wydane przez TK Chopin arunki techniczne wydane przez Orange S.A ykonawca ykonawcą robót będzie firma wyspecjalizowana w pracach telekomunikacyjnych, która zostanie wyłoniona w przetargu. 5

6 5. Opis techniczny 1.5. Stan istniejący Projektowany układ drogowy koliduje z istniejącą siecią telekomunikacyjną, której właścicielem jest: Telekomunikacja Polska S.A., Pion Sieci w Gdańsku, ul. Grunwaldzka 110, Gdańsk Urząd Miasta i Gminy ejherowo Pl. ejhera 8 miejscach kolizji urządzenia telekomunikacyjne zostaną przebudowane Oznaczenie kolizji wg. rysunku Rys 1. Opis istniejącej sieci telekomunikacyjnej Istniejące usytuowanie kamery monitoringu koliduje z projektowanym układem drogowym. Klasyfikacja ymagana przebudowa. ymagane zabezpieczenie istniejącej sieci Stan projektowany Projekt przebudowy sieci telekomunikacyjnej kolidującej z projektowaną przebudową ul Ofiar Grudnia 1970, Leśnej i Brzozowej został wykonany w oparciu o mapy do celów projektowych w skali 1:500 i uzgodnienia z użytkownikami sieci, wizje projektanta w terenie oraz zgodnie z wymaganiami polskich norm branżowych i zakładowych TP S.A. Uzgodnienie stanowi załącznik do opracowania Kanalizacja teletechniczna i kable doziemne Oznaczenie Opis projektowanej sieci telekomunikacyjnej kolizji wg. rysunku Rys.1 celu przebudowania kolidującej sieci teletechnicznej należy : 1. Przestawić słup na którym znajduje się kamera monitoringu w miejsce wskazane w projekcie. 2. ybudować studnie kablowe SK-1 zgodnie z projektem. 3. ybudować odcinki kanalizacji teletechnicznej 1 otworowej z rur Arot DVK110 zgodnie z projektem. 4. Do kanalizacji teletechnicznej zaciągnąć kable F11 60BE APD i YKY 2x2,5 zgodnie z projektem wykonawczym. 5. ykonać alokację kabli w miejscach wskazanych w projekcie, 6. ykonać przepusty kablowe. 7. Ułożyć do ziemi kable XzTKMXpw 15x4x0,5, XzTKMXpw 10x4x0,5, XzTKMXpw 3x2x0,5 zgodnie z projektem. 8. ykonać przełączenie sieci. 9. Zabezpieczyć istniejącą sieć w miejscach wskazanych w projekcie rurą typu Arot A83PS. 10. Przebudowę sieci teletechnicznej należy wykonać pod nadzorem i po uzyskaniu zgody gestorów sieci. Długość [ m ]/[szt.] Budowa studni kablowych SK-1 6szt. Budowa odcinków kanalizacji 1 otworowej 50m Zabezpieczenie istniejącej sieci 1112m Kabel XzTKMXpw 15x4x0,5 52m Kabel XzTKMXpw 10x4x0,5 203m Kabel XzTKMXpw 3x2x0,5 377m 6

7 1.7. arunki techniczne i normy 1) szystkie roboty objęte niniejszym projektem należy wykonać zgodnie z obowiązującymi normami i przepisami. ZN 96/TPSA 004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania, ZN 96/TPSA 011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania i badania, ZN 96/TPSA 012 Kanalizacja pierwotna. ymagania i badania, ZN 96/TPSA 014 Rury z polichlorku winylu PC. ymagania i badania, ZN 96/TPSA 020 Złączki rur. ymagania i badania, ZN 96/TPSA 021 Uszczelki końców rur. ymagania i badania, ZN 96/TPSA 022 Przywieszki identyfikacyjne. ymagania i badania, ZN 96/TPSA 023 Studnie kablowe. ymagania i badania, ZN 96/TPSA 025 Taśmy ostrzegawczo lokalizacyjne. ymagania i badania, ZN 96/TPSA 029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione. ymagania i badania, ZN 96/TPSA 031 Osłony złączowe. ymagania i badania, ZN 96/TPSA 032 Łączówki i głowice kablowe. ymagania i badania, ZN 96/TPSA 033 Obudowy zakończeń kablowych. ymagania i badania, ZN 96/TPSA 034 Łączówki i zespoły łączówkowe 7ajchem7niami7. ymagania i badania, ZN 96/TPSA 036 Urządzenia ochrony ludzi i urządzeń przed przepięciami i 7ajchem7niami (ochronniki). ymagania i badania, ZN 96/TPSA 037 Systemy uziemiające obiektów telekomunikacyjnych. ymagania i badania, ZN 96/TPSA 041 Zabezpieczone pokrywy studni kablowych. ymagania i badania, 2) Po zakończeniu prac teren doprowadzić do stanu pierwotnego. 3) Urządzenia, osprzęt oraz kable telekomunikacyjne zastosowane przy budowie winny mieć certyfikat ze znakiem B lub CE. szystkie materiały muszą być dostarczane na plac wraz z dokumentem potwierdzającym dopuszczenie wyrobu do stosowania w budownictwie, 7a. certyfikatem zgodności, aprobatą techniczną. 4) Podczas przechowywania, transportu i układania końce kabli należy chronić przed zawilgoceniem i zanieczyszczeniem ich ośrodków przy pomocy kapturków termokurczliwych. Kapturki winny być zdejmowane tuż przed montażem złączy lub przed pomiarami kabli. 5) Skrzyżowania i zbliżenia trasy kabla z uzbrojeniem podziemnym będą wykonane zgodnie z normą i obowiązującymi przepisami. trakcie budowy sieci służba geodezyjna naniesie jej elementy na mapy Uwagi końcowe Niniejsza inwestycja nie wywoła skutków szkodliwych dla środowiska i zdrowia ludzi i nie występuje w wykazie inwestycji szkodliwych dla środowiska i zdrowia ludzi, Dz. Ust. Nr 52 rozp. Nr 284 z dn r.. 7

8 6. arunki techniczne. 8

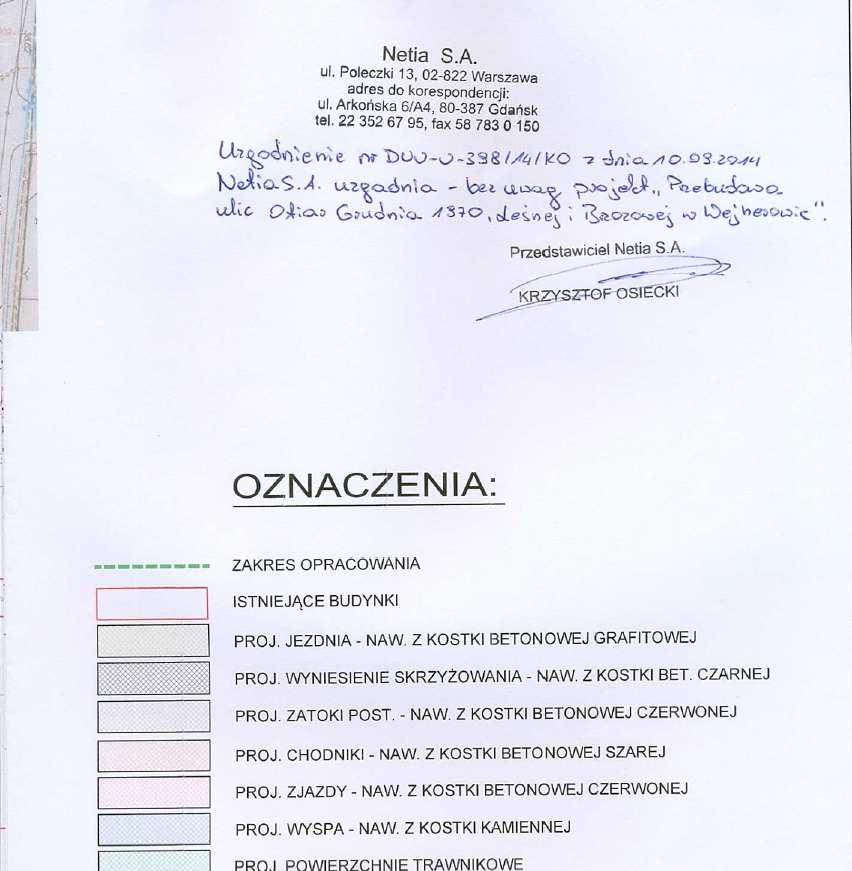

9 9

10 10

11 11

12 7. Zestawienie podstawowych materiałów. Tabela 1. Zestawienie podstawowych materiałów instalacyjnych L.p. Materiały Producent J.m. Ilość 1 Rura AROT DVK 110 m 51 2 Studnia kablowa SK-1 szt. 6 3 Rura Arot A83PS m Rura DVK 75 m 52 5 Osłona złączy Xaga 43/8 szt 14 6 Osłona złączy niskoparowych szt 20 Tabela 2. Zestawienie kabli - długość trasowa L.p. Typ kabla Profil kabla Długość [m] 1 F11 60BE APD 32 2 YKY 2x2, XzTKMXpw 15x4x0, XzTKMXpw 10x4x0, XzTKMXpw 3x2x0,5 377 Tabela 3. Zestawienie kabli - długość montażowa L.p. Typ kabla Profil kabla Długość [m] 1 F11 60BE APD 33 2 YKY 2x2, XzTKMXpw 15x4x0, XzTKMXpw 10x4x0, XzTKMXpw 3x2x0,

13 8. Oświadczenie projektanta i sprawdzającego Oświadczam, że projekt pt.: Przebudowa ul. Ofiar Grudnia 1970, Leśnej i Brzozowej został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. (Zgodnie z Dz. U. Nr 93, poz. 888, art.20 ust.4 z dnia 16 kwietnia 2004 r. o zmianie ustawy Prawo Budowlane) Projektant Tomasz Urbański upr. nr DT-BT/02360/02/U spec. instalacyjna w telekomunikacji przewodowej Sprawdzający Grzegorz Tyda 1751/99/U spec. instalacyjna w telekomunikacji przewodowej 9. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Budowa: Przebudowa sieci telekomunikacyjnej w związku przebudową ul. Ofiar Grudnia 1970, Leśnej i Brzozowej. Inwestor: Gmina Miasto ejherowo ejherowo Pl. ejhera 8 Zleceniodawca i wykonawca: Gmina Miasto ejherowo ejherowo Pl. ejhera 8 ykonawcą robót będzie firma wyspecjalizowana w pracach sieciowych w telekomunikacji. Projektant sporządzający informację bioz : Tomasz Urbański ul. Kościelna 14, Turze Podpis i data sporządzenia planu bioz :... Tczew, styczeń 2015 Zakres robót. Przedmiotem opracowania jest informacja bioz inwestycja budownictwa telekomunikacyjnego: Przebudowa sieci telekomunikacyjnej w związku przebudową ul. Ofiar Grudnia 1970, Leśnej i Brzozowej.. Budowa przebiegać będzie w etapach: - budowa studni kablowych, - budowa odcinków kanalizacji, - przestawienie słupa monitoringu, - zaciąg kabli, - ułożenie kabli do ziemi - przełączenie kabli - zabezpieczenie istniejącej sieci ykaz istniejących elementów budowlanych. Na terenie budowy istnieją inżynieryjne urządzenia podziemne, które są naniesione przez uprawnionego geodetę na mapę do celów projektowych. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Przebudowa linii telekomunikacyjnej przebiega na terenie zagospodarowanym. Na terenie budowy może pracować wielu wykonawców z innych branż budowlanych, wykonujących prace zlecone przez Inwestora obiektu. Należy zwrócić szczególną uwagę na prawidłową koordynację prac związanych z budową części teletechnicznej z pozostałymi składowymi budowy, co jest obowiązkiem głównego kierownika budowy wyznaczonego przez Inwestora. Podczas wykonywania prac ziemnych można spodziewać się częstych kolizji z 13

14 podziemną infrastrukturą inżynieryjną. Prace, które będą prowadzone w strefach kolizji stanowią zagrożenie bezpieczeństwa i zdrowia ludzi. Szczególną uwagę należy również zwrócić na proces załadunku, rozładunku oraz na odpowiedni, bezpieczny transport materiałów stosowanych na budowie. Tabela 4. Zestawienie przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. ZDARZENIE Skrzyżowanie z gazociągiem Skrzyżowanie z ropociągiem Skrzyżowanie z wodociągiem Skrzyżowanie z kablem energetycznym i urządzeniami energetycznymi Prace w pasie kolejowym Prace w pasie drogowym Prace pod napowietrznymi liniami energetycznymi PRADOPO- DOBIENSTO YSTĄPIENIA ZDARZENIA nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże nie występuje małe średnie duże ZAGROŻENIE (skutek) - wyciek gazu: zatrucie gazem wybuch pożar - wyciek : zatrucie wybuch pożar - wyciek wody: - utonięcie - porażenie prądem - ruch pociągów: potrącenie przez pociąg - ruch komunikacyjny: - potrącenie przez uczestników ruchu - porażenie prądem SPOSÓB ZABEZPIECZENIA - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem (zgodnie z uzgodnieniem) - lokalizacja obiektu - roboty wykonywane ręcznie w obecności osób trzecich - roboty pod nadzorem - kamizelki ostrzegawcze - wyznaczenie osób (po jednej na stronę) w celu ostrzegania o zbliżającym się pociągu - kamizelki ostrzegawcze - zabezpieczenie znakami i tablicami informacyjnymi zgodnie z uzgodnieniem - roboty pod nadzorem - roboty wykonywane zgodnie z uzgodnieniem POSTĘPOANIE PRZYPADKU YSTĄPIENIA ZAGROŻENIA - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce zagrożenia - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce wypadku - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zabezpieczyć (oznakować) miejsce - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby 14

15 Prace w kanalizacji teletechnicznej Prace na wysokościach duże nie występuje małe średnie duże nie występuje małe - zatrucie gazem - upadek z wysokości - uszkodzenie ciała - upadek z wysokości - uszkodzenie ciała - wietrzenie kanalizacji - sprawdzenie obecności gazu - roboty w obecności osób trzecich - barierki zabezpieczające - środki ochrony indywidualnej - szelkopas - słupołazy - linka zabezpieczająca - drabina - współpracownik do asekuracji - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby - udzielić pierwszej pomocy - zawiadomić odpowiednie służby Prace w głębokich wykopach (powyżej 1 m) Skrzyżowania z rzekami i ciekami wodnymi średnie duże nie występuje małe średnie duże nie występuje średnie duże - obsunięcie ziemi i zasypanie - uszkodzenie ciała - odpowiednie szalowanie wykopów - współpracownik do asekuracji - zabezpieczenie znakami i tablicami informacyjnymi - utonięcie - odpowiednie szalowanie wykopów - współpracownik do asekuracji - zabezpieczenie znakami i tablicami informacyjnymi Za odpowiednie służby uważa się osoby wskazane w uzgodnieniach branżowych. ð - Odnośne zaznacz x - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby - udzielenie pierwszej pomocy - zawiadomić odpowiednie służby 15

16 Zasady ogólne instruowania pracowników oraz środki zapobiegające niebezpieczeństwom wynikającym z wykonywanych robót budowlanych. Ze względu na częste występowanie stref zagrożenia bezpieczeństwa i zdrowia ludzi, budowę należy prowadzić z zachowaniem rygorów bezpieczeństwa i dyscypliny. Przed przystąpieniem do prac budowlanych należy dokładnie zapoznać się z projektem budowlanym, przeszkolić pracowników z zakresu BHP oraz udzielać codziennie instruktażu. szystkich pracowników wyposażyć w kamizelki ostrzegawcze (dot. tylko pracujących w rejonie pasa drogowego), rękawice robocze i dbać o stan używalności środków ochrony osobistej. Każdą grupę pracowników wyposażyć w telefon komórkowy oraz apteczkę ze środkami do udzielania pierwszej pomocy. Prace w strefie kolizji z gazociągiem prowadzić tylko pod nadzorem służb technicznych właściciela gazowniczego. Prace prowadzić wykopem otwartym i stosować się do wszystkich poleceń i instrukcji inspektora nadzoru technicznego. Przed przystąpieniem do prac w kanalizacji teletechnicznej poinstruować pracowników o możliwości wystąpienia zagrożenia występowania gazu, o odpowiednim oznakowaniu, zabezpieczeniu prowadzonych prac. Przypominać o obowiązku wietrzenia studni kanalizacyjnej, sprawdzeniu obecności gazu oraz obowiązku asekuracji pracownika wchodzącego do studni kanalizacyjnej. Prace w strefie skrzyżowania z kablem elektrycznym. Udzielać instruktażu pracownikom o możliwym zagrożeniu. Prace prowadzić metodą wykopu ręcznego, aby nie uszkodzić kabla i spowodować zagrożenia bezpieczeństwa i zdrowia ludzi. Każde uszkodzenie powłoki kabla natychmiast zgłosić służbom technicznym konserwujących dany kabel. Prace prowadzić pod nadzorem pracownika z uprawnieniami. Prace w pasie drogowym. Udzielić pracownikom instruktażu na temat zachowania się na drodze oraz w pasie drogowym, gdzie odbywa się ruch kołowy. Prace budowlane wykonywać spoza pasa drogowego. Prace występujące w pasie drogowym muszą być oznakowane, zabezpieczone zgodne z projektem organizacji ruchu. Podstawy prawne: Ustawa z r. Prawo budowlane wraz z późniejszymi zmianami; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych; Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. 16

17 10. Uprawnienia projektanta i wpis do Pomorskiej Okręgowej Izby Inżynierów Budownictwa 17

18 18

19 19

20 20

21 21

22 11. Rysunki 22

23 Km Km 0 Km N= E= ' g= R=40m L=10.96m = T=5.52m B=0.37m C ' =6 1. N =65 =90 E g REGON: biuro@dgn.net.pl ul. Daliowa Skowarcz B 0m m =1 3 0 R m 1. L= m = T= =2 B KT ul. Brzozowa Km Data: Faza opracowania: Projekt wykonawczy Projektant: Opracowanie: NIP: Tel: Nr rys. Skala: 1:500 Przebudowa sieci teletechnicznej w ejherowie B Km Km C R=40m L=10.70m = T=5.38m B=0.36m N= E= ' g= Km Vp=30 km/h UL. Brzozowa N= E= g=2.3291' R=300m L=12.20m = T=6.10m B=0.06m Km PT ul. Brzozowa A Km Km Klasa L Vp=30 km/h Chodniki 2 x 2,00m A Km Km Km PT ul. Ofiar grudnia 1970 Vp=30 km/h N= E= ' g= Km Km 0 R=20m L=5.87m = T=2.96m B=0.22m Km R=15m m L= =23.28 m T=3.09 m B=0.31 D K Km Km D E m0 5m R=1 79m. 1 1 L= = m.22 T=6 14m. B= N= ' 4 E=6 =45.0 g E Km Km R=15m m L= = m T=3.10 = mn 16 B=0.31 E= ' g=23.3 R=20m L=5.92m = T=2.98m B=0.22m N= E= ' g= R= L=7 10m. =44 85m T= B=.14m 0 N.76m = 6 E= g= ' KT ul. Ofiar grudnia 1970 Km Km N= E= ' g=23.2 UL. OFIAR GRUDNIA 1970 Km Km m 0 K
