2 Powody, dla których warto stosować frezy do pni Wokół gromadzą się śmieci Spis treści Napęd WOM ST 27 T...4 ST 65 T...5 Pchane ST 20 B Nie wyglądają ładnie na trawniku Są niebezpieczne dla innych maszyn, jak kosiarki, odśnieżarki itp Z własnym napędem D WD ST 27 B...10 D WD...11 Montowane na wysięgniku koparki ST 20 H...12 ST 27 H...12 ST 50 H...12 ST 65 H...13 Dołączane domini-ładowaczy ST 20 H...14 ST 27 H...14 ST 50 H...14 ST 20 HS...15 ST 27 HS...15 ST 50 HS...15 Company...16 Sprzyjają rozwojowi szkodliwych grzybów Wymagają wielu godzin niebezpiecznej pracy przy tradycyjnym sposobie usuwania Powodują ryzyko uszkodzenia przewodów, rur itp. jeżeli użyjemy koparki do ich usuwania Nawet po 25 latach nadal są groźne dla kosiarki 2

3 Ząb można 3-krotnie obracać Krótki opis jak pracuje frez do pni firmy fsi: Zęby frezujące są umieszczone po obu stronach wirującej tarczy tnącej. Zmieniając ułożenie zębów można regulować wielkość zrębków Napęd na tarczę tnącą przekazywany jest pasami klinowymi Średnica pnia = 40 cm Wysokość nad ziemią = 15 cm Głębokość frezowania = 15 cm 8 minut później Ten użytkownik usunął trzy takie pnie w ciągu 1 godziny przy zastosowaniu ST 27 H Średni czas pracy przy usuwaniu pni o wymiarach: ø 40 cm ø 65 cm ø 105 cm (15 cm ponad gruntem + 15 cm poniżej gruntu) ST 27 T... 6 min min...35 min ST 65 T... 3 min... 6 min...15 min ST 20 B min min...90 min ST 27 B... 8 min min...45 min D WD... 7 min min...35 min D WD... 3 min... 6 min...15 min ST 20 H + HS min min min ST 27 H + HS min min...75 min ST 50 H + HS... 7 min min...45 min ST 65 H + HS... 3 min... 6 min...15 min Dane oparte na opiniach użytkowników. Możliwe różnice z/w na gatunek pnia, umiejętności operatora, zastosowany ciągnik itp. Prędkość poruszania się zębów 150km/h. 3

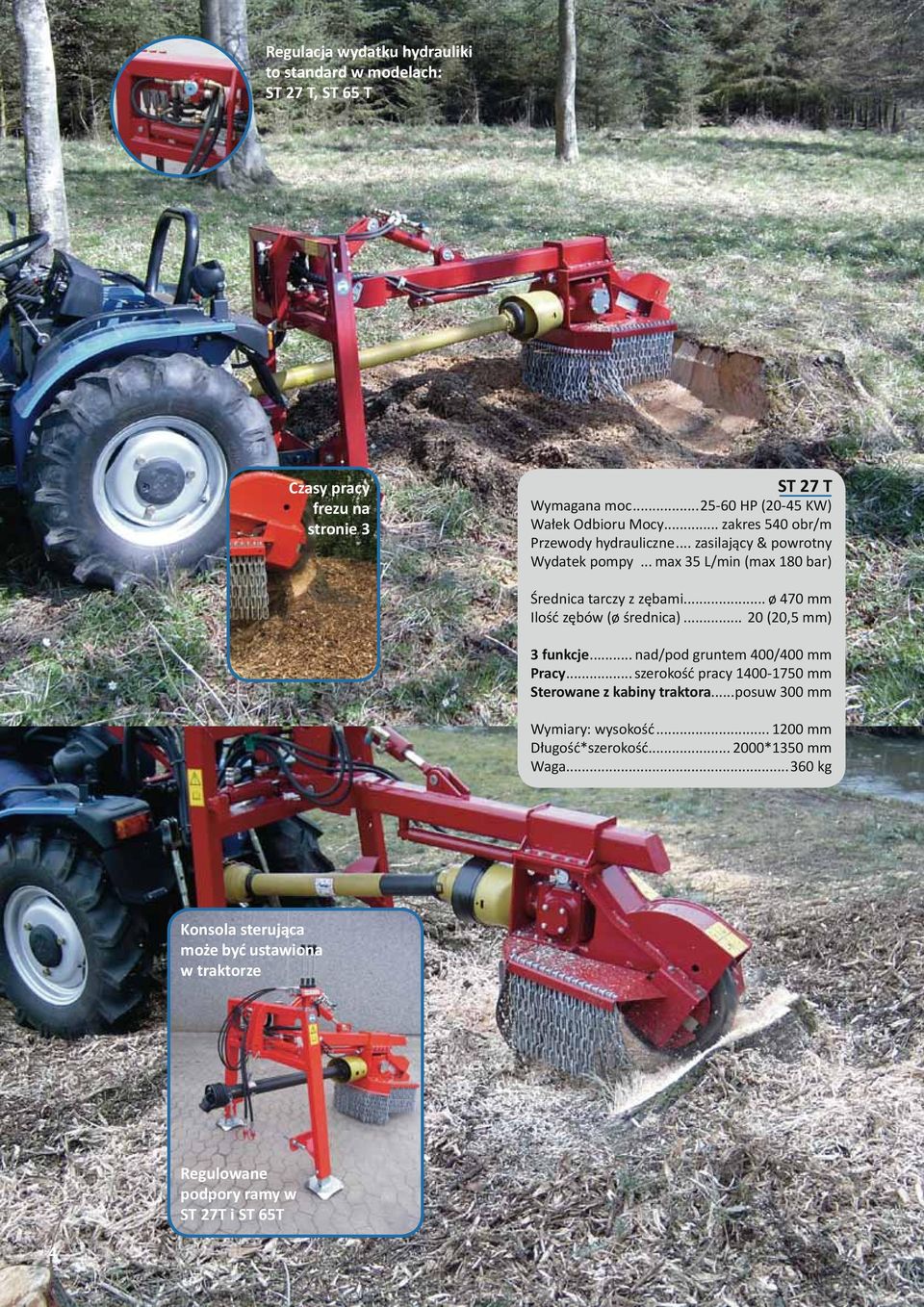

4 Regulacja wydatku hydrauliki to standard w modelach: ST 27 T, ST 65 T Czasy pracy frezu na stronie 3 ST 27 T Wymagana moc HP (20-45 KW) Wałek Odbioru Mocy... zakres 540 obr/m Przewody hydrauliczne... zasilający & powrotny Wydatek pompy... max 35 L/min (max 180 bar) Średnica tarczy z zębami... ø 470 mm Ilość zębów (ø średnica) (20,5 mm) 3 funkcje... nad/pod gruntem 400/400 mm Pracy... szerokość pracy mm Sterowane z kabiny traktora...posuw 300 mm Wymiary: wysokość mm Długość*szerokość *1350 mm Waga kg Konsola sterująca może być ustawiona w traktorze Regulowane podpory ramy w ST 27T i ST 65T 4

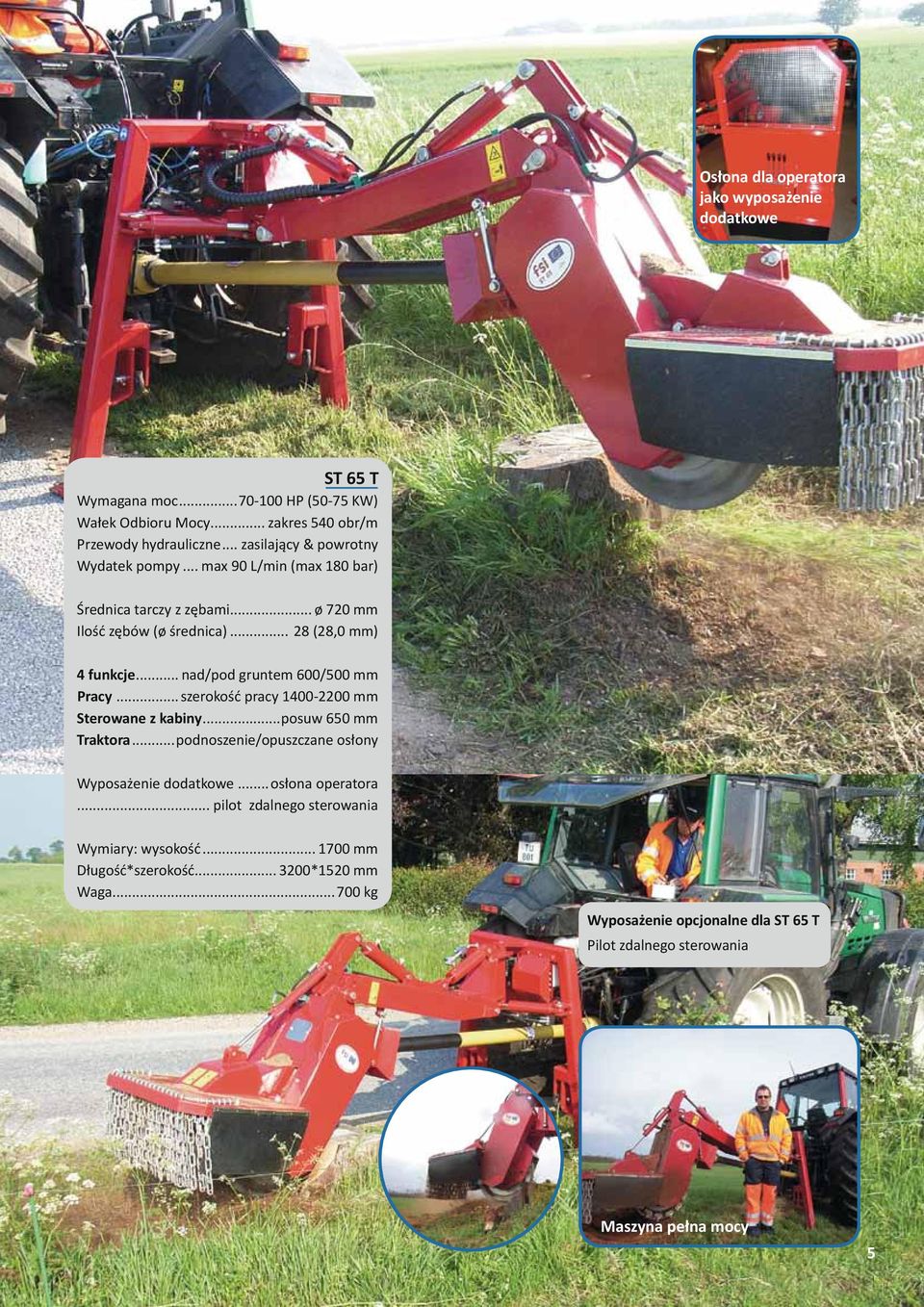

5 Osłona dla operatora jako wyposażenie dodatkowe ST 65 T Wymagana moc HP (50-75 KW) Wałek Odbioru Mocy... zakres 540 obr/m Przewody hydrauliczne... zasilający & powrotny Wydatek pompy... max 90 L/min (max 180 bar) Średnica tarczy z zębami... ø 720 mm Ilość zębów (ø średnica) (28,0 mm) 4 funkcje... nad/pod gruntem 600/500 mm Pracy... szerokość pracy mm Sterowane z kabiny...posuw 650 mm Traktora...podnoszenie/opuszczane osłony Wyposażenie dodatkowe...osłona operatora... pilot zdalnego sterowania Wymiary: wysokość mm Długość*szerokość *1520 mm Waga kg Wyposażenie opcjonalne dla ST 65 T Pilot zdalnego sterowania Maszyna pełna mocy 5

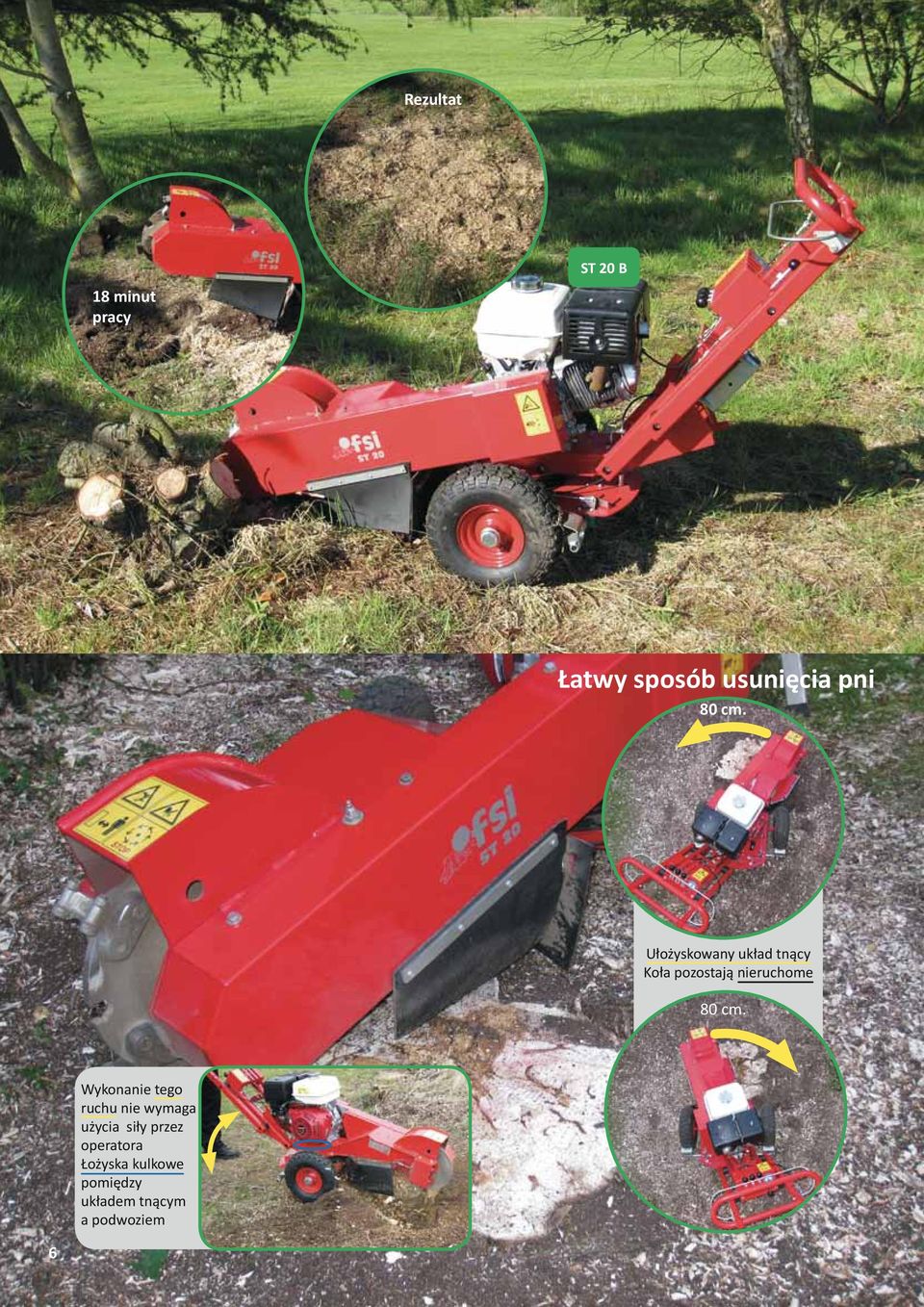

6 Rezultat ST 20 B 18 minut pracy Łatwy sposób usunięcia pni 80 cm. Ułożyskowany układ tnący Koła pozostają nieruchome 80 cm. Wykonanie tego ruchu nie wymaga użycia siły przez operatora Łożyska kulkowe pomiędzy układem tnącym a podwoziem 6

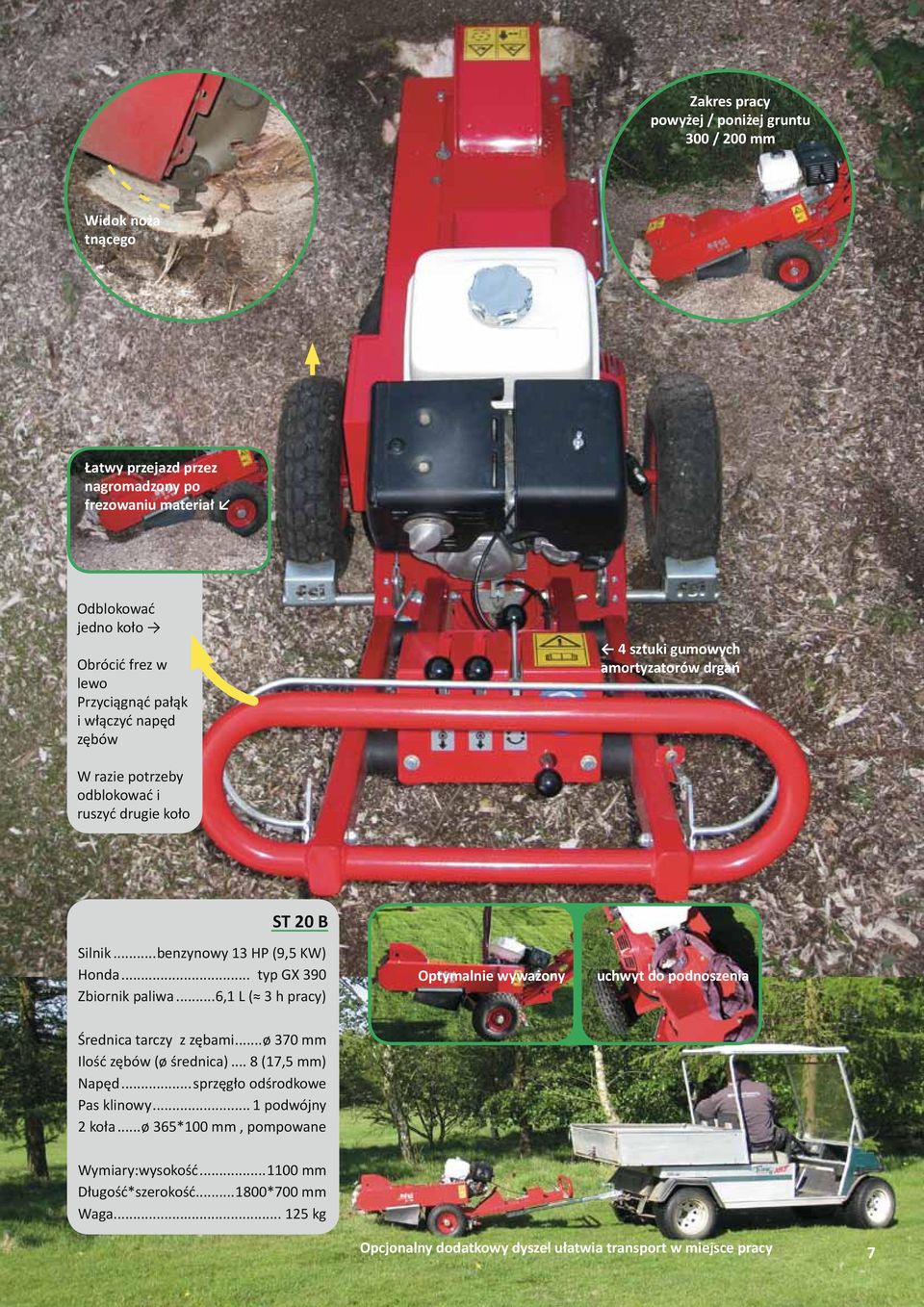

7 Zakres pracy powyżej / poniżej gruntu 300 / 200 mm Widok noża tnącego Łatwy przejazd przez nagromadzony po frezowaniu materiał Odblokować jedno koło Obrócić frez w lewo Przyciągnąć pałąk i włączyć napęd zębów 4 sztuki gumowych amortyzatorów drgań W razie potrzeby odblokować i ruszyć drugie koło ST 20 B Silnik...benzynowy 13 HP (9,5 KW) Honda... typ GX 390 Zbiornik paliwa...6,1 L ( 3 h pracy) Optymalnie wyważony uchwyt do podnoszenia Średnica tarczy z zębami...ø 370 mm Ilość zębów (ø średnica)... 8 (17,5 mm) Napęd...sprzęgło odśrodkowe Pas klinowy... 1 podwójny 2 koła...ø 365*100 mm, pompowane Wymiary:wysokość mm Długość*szerokość *700 mm Waga kg Opcjonalny dodatkowy dyszel ułatwia transport w miejsce pracy 7

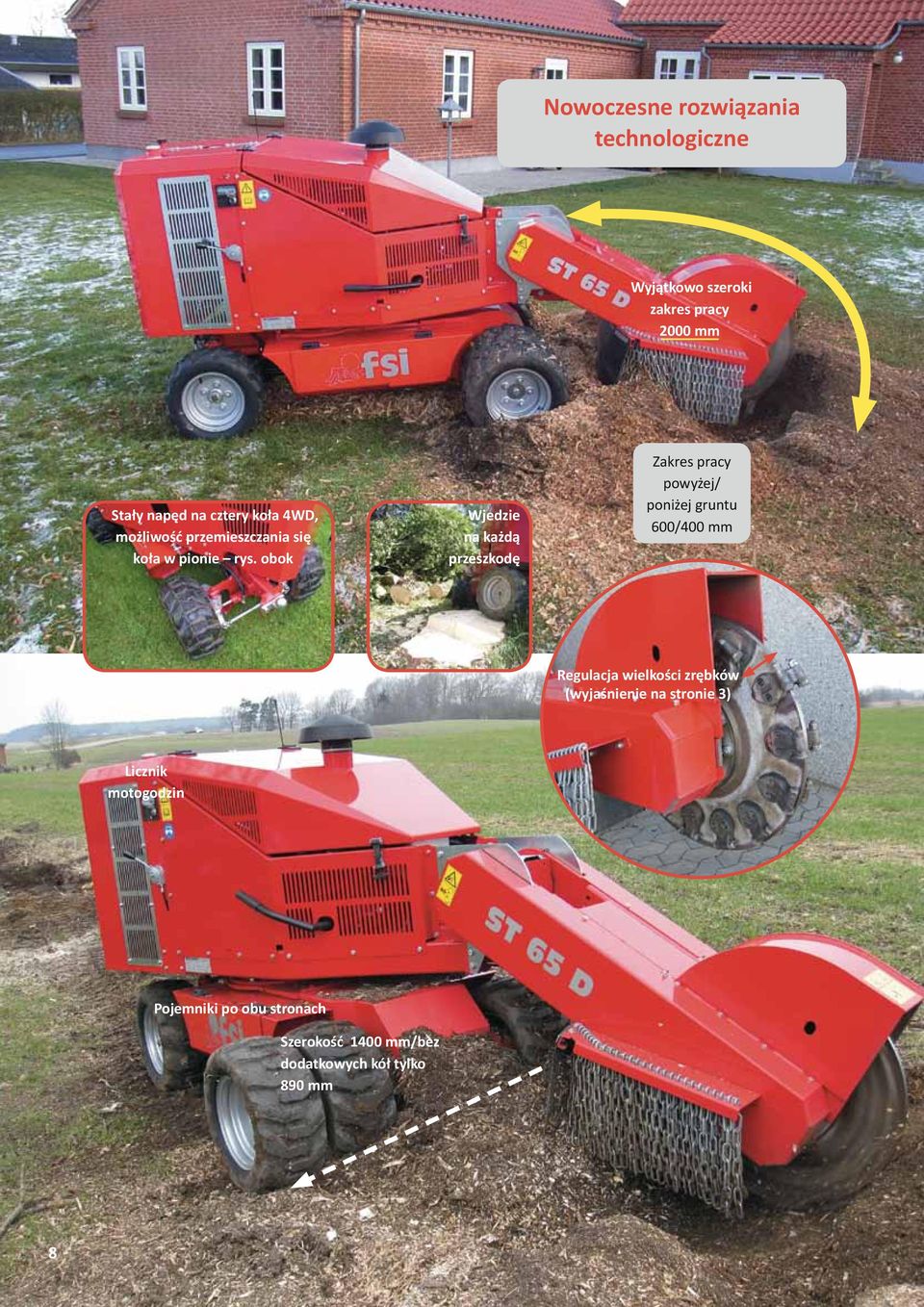

8 Nowoczesne rozwiązania technologiczne Wyjątkowo szeroki zakres pracy 2000 mm Stały napęd na cztery koła 4WD, możliwość przemieszczania się koła w pionie rys. obok Wjedzie na każdą przeszkodę Zakres pracy powyżej/ poniżej gruntu 600/400 mm Regulacja wielkości zrębków (wyjaśnienie na stronie 3) Licznik motogodzin Pojemniki po obu stronach Szerokość 1400 mm/bez dodatkowych kół tylko 890 mm 8

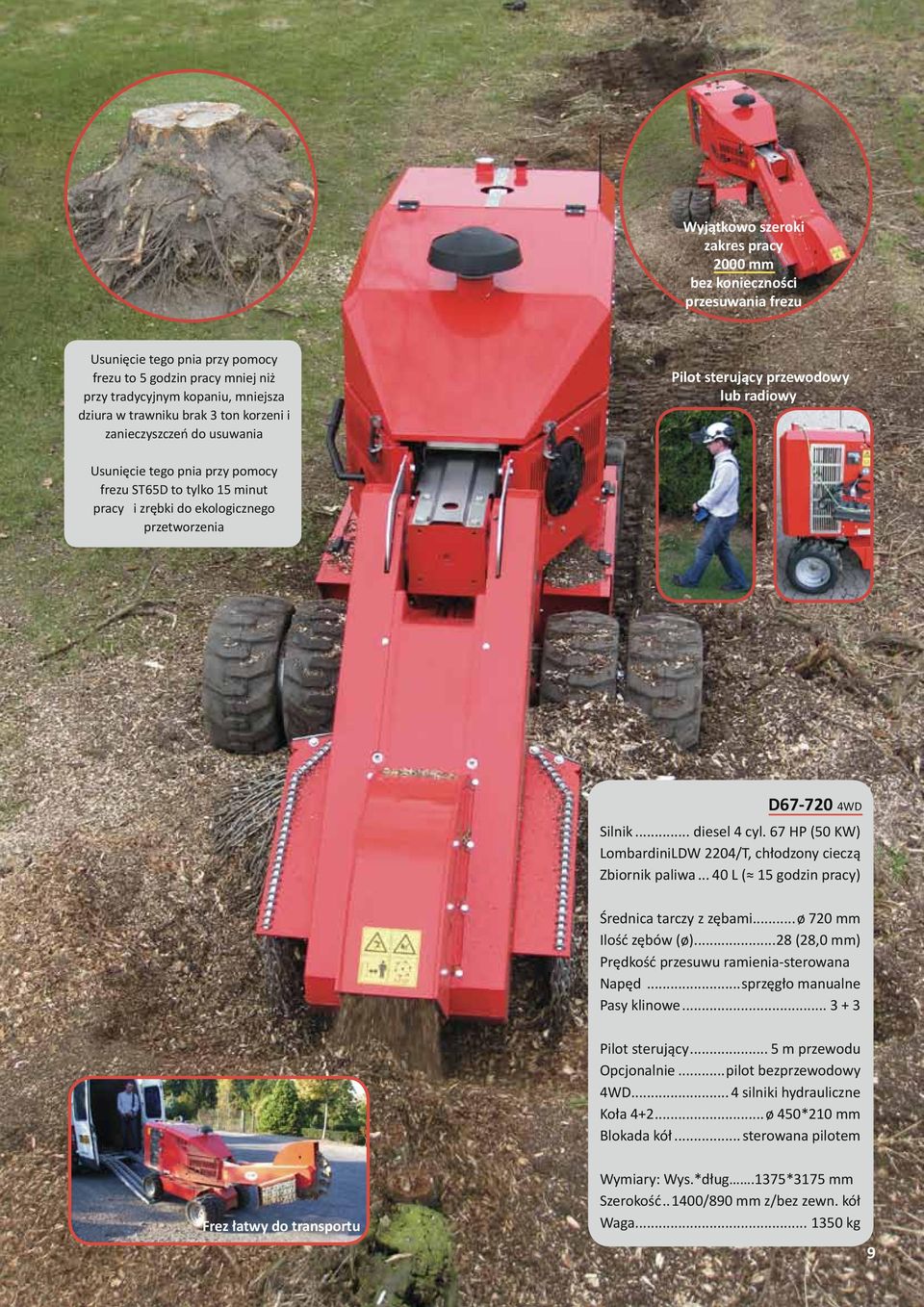

9 Wyjątkowo szeroki zakres pracy 2000 mm bez konieczności przesuwania frezu Usunięcie tego pnia przy pomocy frezu to 5 godzin pracy mniej niż przy tradycyjnym kopaniu, mniejsza dziura w trawniku brak 3 ton korzeni i zanieczyszczeń do usuwania Pilot sterujący przewodowy lub radiowy Usunięcie tego pnia przy pomocy frezu ST65D to tylko 15 minut pracy i zrębki do ekologicznego przetworzenia D WD Silnik... diesel 4 cyl. 67 HP (50 KW) Lombardini.LDW 2204/T, chłodzony cieczą Zbiornik paliwa L ( 15 godzin pracy) Średnica tarczy z zębami...ø 720 mm Ilość zębów (ø)...28 (28,0 mm) Prędkość przesuwu ramienia-sterowana Napęd...sprzęgło manualne Pasy klinowe Pilot sterujący... 5 m przewodu Opcjonalnie...pilot bezprzewodowy 4WD... 4 silniki hydrauliczne Koła ø 450*210 mm Blokada kół... sterowana pilotem Frez łatwy do transportu Wymiary: Wys.*dług.1375*3175 mm Szerokość..1400/890 mm z/bez zewn. kół Waga kg 9

10 Typowe zrębki Wyłącznik STOP Użyteczny pojemnik Licznik motogodzin Zakres pracy powyżej gruntu 600 mm Bezpieczeństwo dla operatora i mniej brudu na maszynie Koła przyjazne dla trawnika Dobra widoczność miejsca pracy dla operatora Zakres pracy poniżej gruntu 330 mm ST 27 B Silnik... benzynowy 2 cyl. 27 HP (20 KW) Kohler. Command Pro, chł. powietrzem Zbiornik paliwa L ( 8 godzin pracy) Obrotowa konsola sterująca Średnica tarczy z zębami...ø 470 mm Ilość zębów (ø) (20,5 mm) Prędkość ruchu ramienia... regulowana Napęd... sprzęgło elektryczne Pasy klinowe bezobsługowe Zawsze poziome ułożenie silnika podczas pracy zapewnia właściwe smarowanie silnika Koła napędowe...400*170 mm Koła skrętne...400*100 mm Wymiary: wysokość mm Długość*szerokość *880 mm Waga kg Obrotnica zapewnia szeroki zakres pracy Wyjątkowo szeroki zakres pracy 1350 mm bez konieczności przesuwania frezu 2WD łatwy do załadunku 10 Łatwy przejazd

11 Prosty montaż/demontaż dodatkowych kół przy użyciu 1 śruby Bardzo szeroki zakres ruchu ramienia 1350 mm zwiększa efekty pracy D WD Silnik...diesel 3 cyl. 30 KM (21,7 KW) Kubota D1305-E3B, chłodzony cieczą Zbiornik paliwa L ( 16 h pracy) Średnica tarczy z zębami... ø 470 mm Liczba zębów(ø)...18 (20,5 mm) Prędkość ruchu ramienia.regulowana Napęd...sprzęgło elektryczne Pasy klinowe bezobsługowe Wyłącznik oświetlenia miejsca pracy z na konsoli sterującej Miejsce cięcia Koła napędowe...440*180 mm 8 ply Koła sterujące *110 mm Wyposażenie dodatkowe: Oświetlenie... diodowe, wyłącznik Dodatkowe koła napędowe szerokość mm Zestaw do transportu...pasy +zaczep Wymiary: wysokość *380mm Długość*szerokość *795 mm Waga kg Schowek Zakres pracy nad gruntem 800 mm Zakres pracy pod gruntem 380 mm Elementy sterujące umieszczone na 1 obrotowej konsoli 11

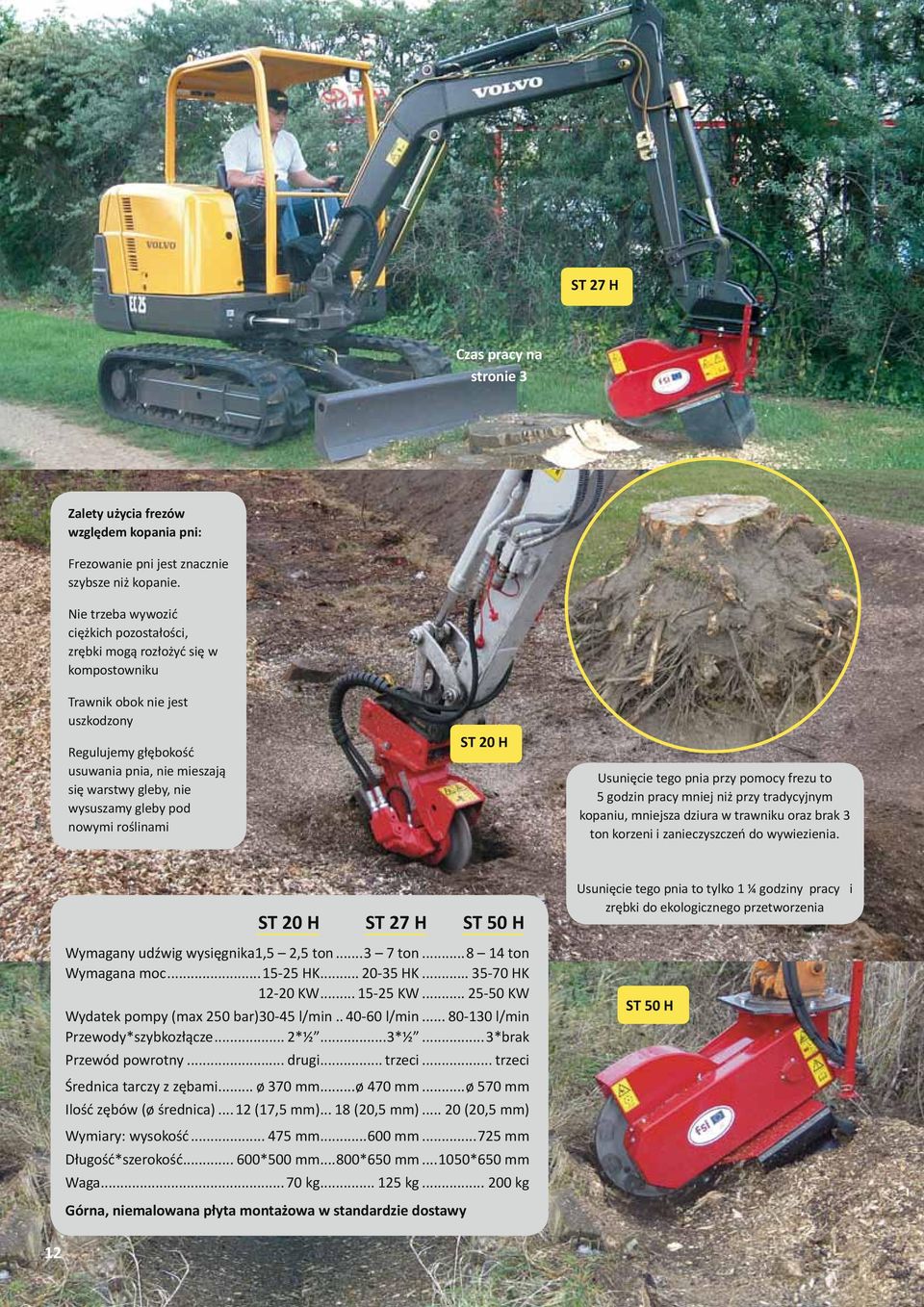

12 ST 27 H Czas pracy na stronie 3 Zalety użycia frezów względem kopania pni: Frezowanie pni jest znacznie szybsze niż kopanie. Nie trzeba wywozić ciężkich pozostałości, zrębki mogą rozłożyć się w kompostowniku Trawnik obok nie jest uszkodzony Regulujemy głębokość usuwania pnia, nie mieszają się warstwy gleby, nie wysuszamy gleby pod nowymi roślinami ST 20 H Usunięcie tego pnia przy pomocy frezu to 5 godzin pracy mniej niż przy tradycyjnym kopaniu, mniejsza dziura w trawniku oraz brak 3 ton korzeni i zanieczyszczeń do wywiezienia. ST 20 H ST 27 H ST 50 H Usunięcie tego pnia to tylko 1 ¼ godziny pracy i zrębki do ekologicznego przetworzenia Wymagany udźwig wysięgnika.1,5 2,5 ton ton ton Wymagana moc HK HK HK KW KW KW Wydatek pompy (max 250 bar) l/min l/min l/min Przewody*szybkozłącze... 2*½...3*½...3*brak Przewód powrotny... drugi... trzeci... trzeci Średnica tarczy z zębami... ø 370 mm...ø 470 mm...ø 570 mm Ilość zębów (ø średnica)...12 (17,5 mm) (20,5 mm) (20,5 mm) Wymiary: wysokość mm mm mm Długość*szerokość *500 mm...800*650 mm *650 mm Waga kg kg kg ST 50 H Górna, niemalowana płyta montażowa w standardzie dostawy 12

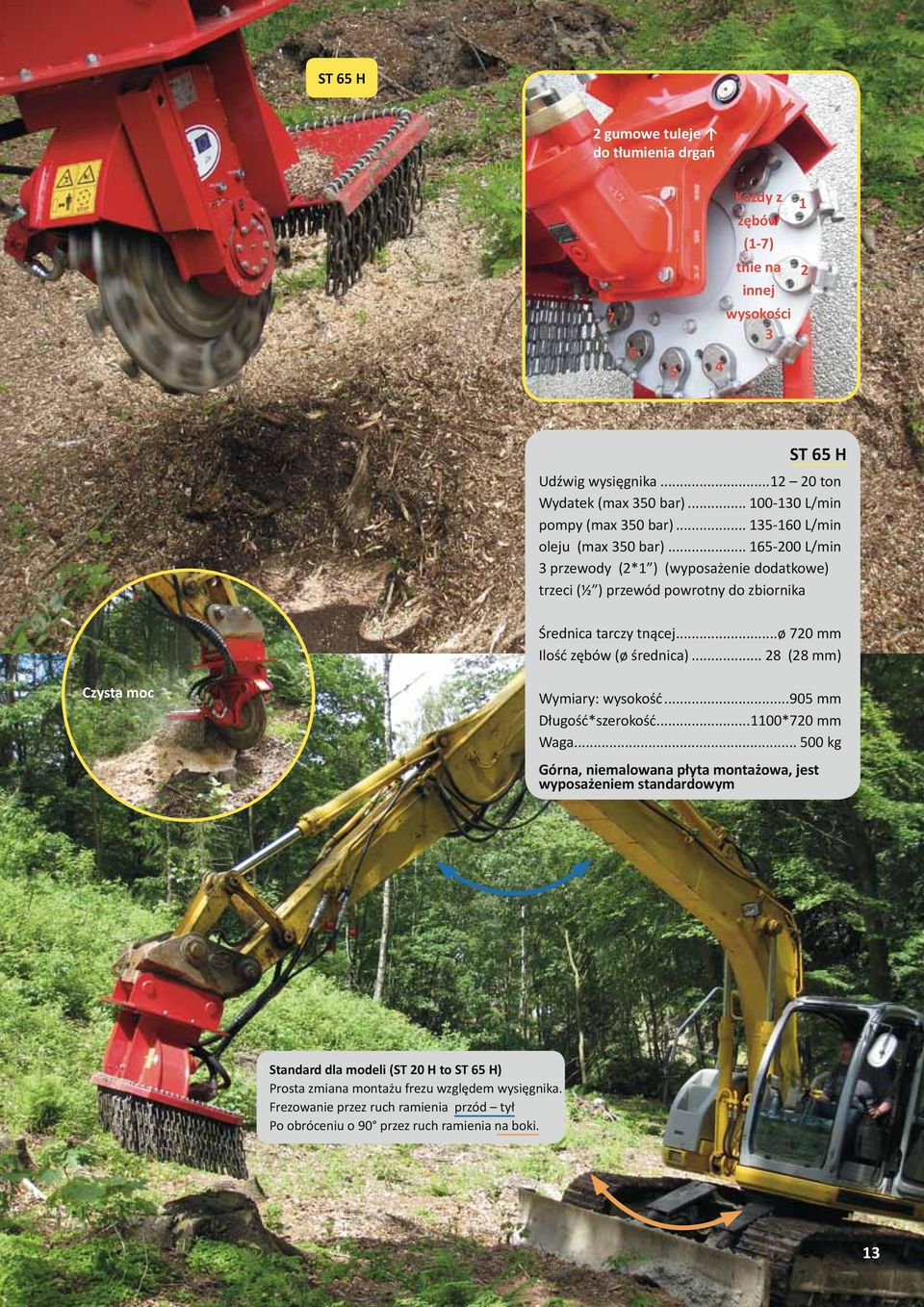

13 ST 65 H 2 gumowe tuleje do tłumienia drgań Każdy z zębów (1-7) tnie na innej wysokości ST 65 H Udźwig wysięgnika ton Wydatek (max 350 bar) L/min pompy (max 350 bar) L/min oleju (max 350 bar) L/min 3 przewody (2*1 ) (wyposażenie dodatkowe) trzeci (½ ) przewód powrotny do zbiornika Średnica tarczy tnącej...ø 720 mm Ilość zębów (ø średnica) (28 mm) Czysta moc Wymiary: wysokość mm Długość*szerokość *720 mm Waga kg Górna, niemalowana płyta montażowa, jest wyposażeniem standardowym Standard dla modeli (ST 20 H to ST 65 H) Prosta zmiana montażu frezu względem wysięgnika. Frezowanie przez ruch ramienia przód tył Po obróceniu o 90 przez ruch ramienia na boki. 13

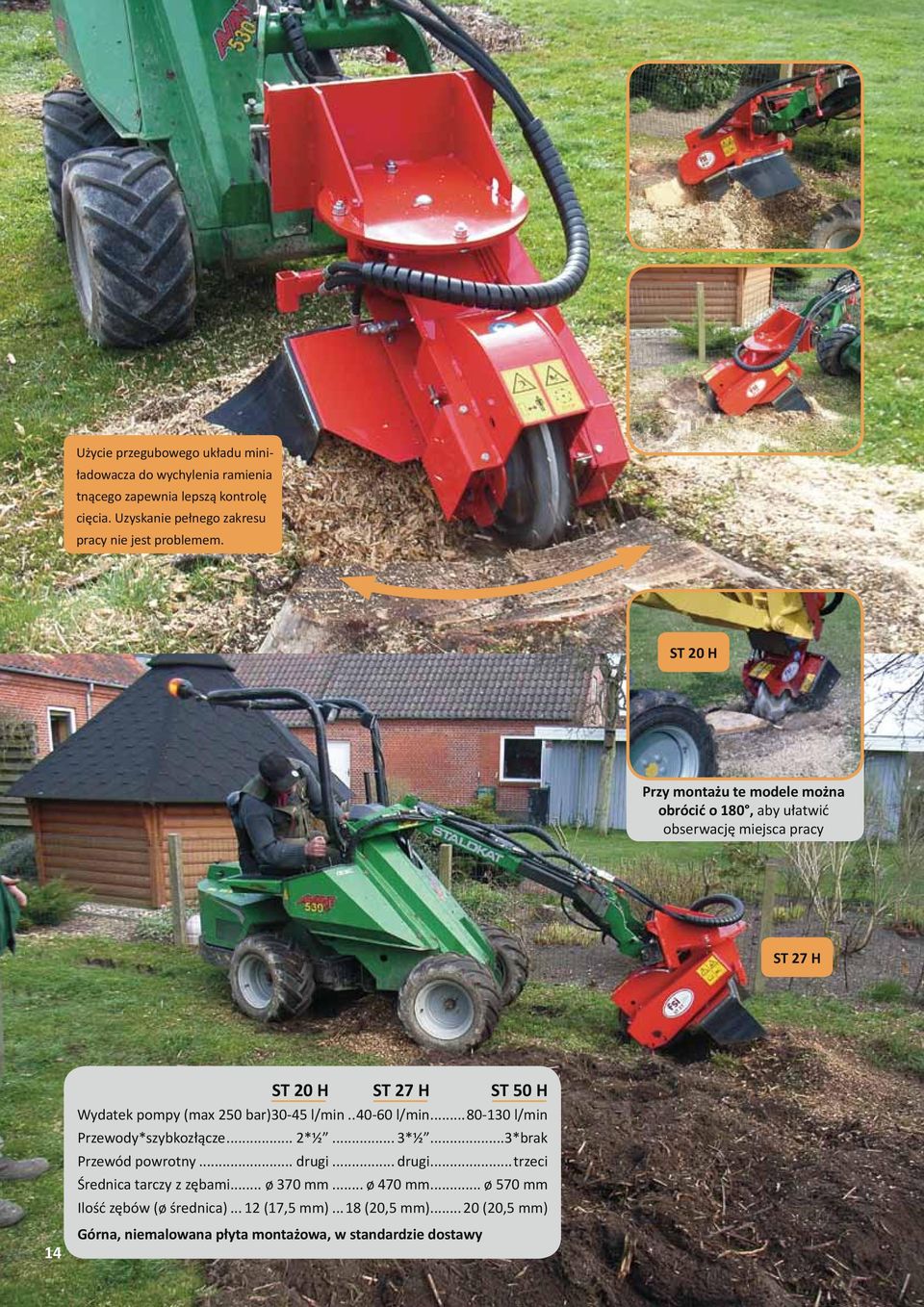

14 Użycie przegubowego układu miniładowacza do wychylenia ramienia tnącego zapewnia lepszą kontrolę cięcia. Uzyskanie pełnego zakresu pracy nie jest problemem. ST 20 H Przy montażu te modele można obrócić o 180, aby ułatwić obserwację miejsca pracy ST 27 H 14 ST 20 H ST 27 H ST 50 H Wydatek pompy (max 250 bar) l/min l/min l/min Przewody*szybkozłącze... 2*½... 3*½...3*brak Przewód powrotny... drugi... drugi...trzeci Średnica tarczy z zębami... ø 370 mm... ø 470 mm... ø 570 mm Ilość zębów (ø średnica) (17,5 mm)...18 (20,5 mm) (20,5 mm) Górna, niemalowana płyta montażowa, w standardzie dostawy

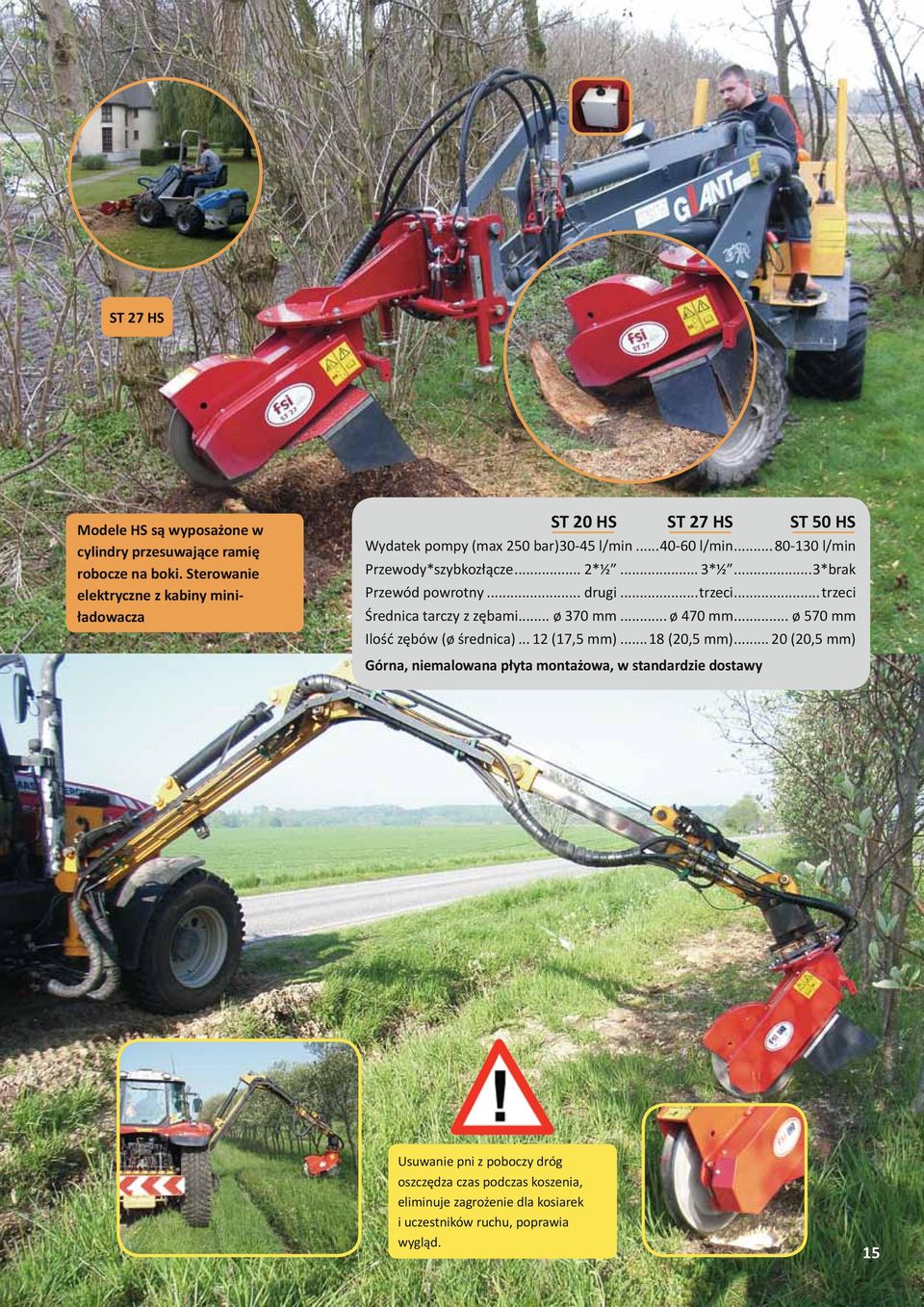

15 ST 27 HS Modele HS są wyposażone w cylindry przesuwające ramię robocze na boki. Sterowanie elektryczne z kabiny miniładowacza ST 20 HS ST 27 HS ST 50 HS Wydatek pompy (max 250 bar) l/min l/min l/min Przewody*szybkozłącze... 2*½... 3*½...3*brak Przewód powrotny... drugi...trzeci... trzeci Średnica tarczy z zębami... ø 370 mm... ø 470 mm... ø 570 mm Ilość zębów (ø średnica) (17,5 mm)...18 (20,5 mm) (20,5 mm) Górna, niemalowana płyta montażowa, w standardzie dostawy Usuwanie pni z poboczy dróg oszczędza czas podczas koszenia, eliminuje zagrożenie dla kosiarek i uczestników ruchu, poprawia wygląd. 15

16 FSI power-tech ApS Erhvervsparken 2 DK-7160 Tørring mail@fsi.dk KNOW-HOW factory Dystrybutor: Dealer: ul. Sosnowiecka 91, Kraków, tel faks biuro@extech.com.pl Główne cele firmy: Rozwój, projektowanie, produkcja, testy i sprzedaż frezów do pni. Oferujemy własne doświadczenie i wysokiej jakości urządzenia. Poświęcamy na osiągnięcie takich rezultatów 365 dni w roku. Nasze maszyny w pełnym zakresie są sprzedawane na całym świecie. Wszystkie nasze urządzenia: są łatwe w użyciu i serwisowaniu wykazują małe zużycie elementów wszystkie podzespoły są dokładnie kontrolowane pod kątem jakości, powłoki lakierniczej itp. Numer 1 na świecie najszerszy zakres modeli f-moc s-solidność i-inteligencja
