1. W S TĘP. 1.5 Określenia podstawowe Określenia podstawowe w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami.

Transkrypt

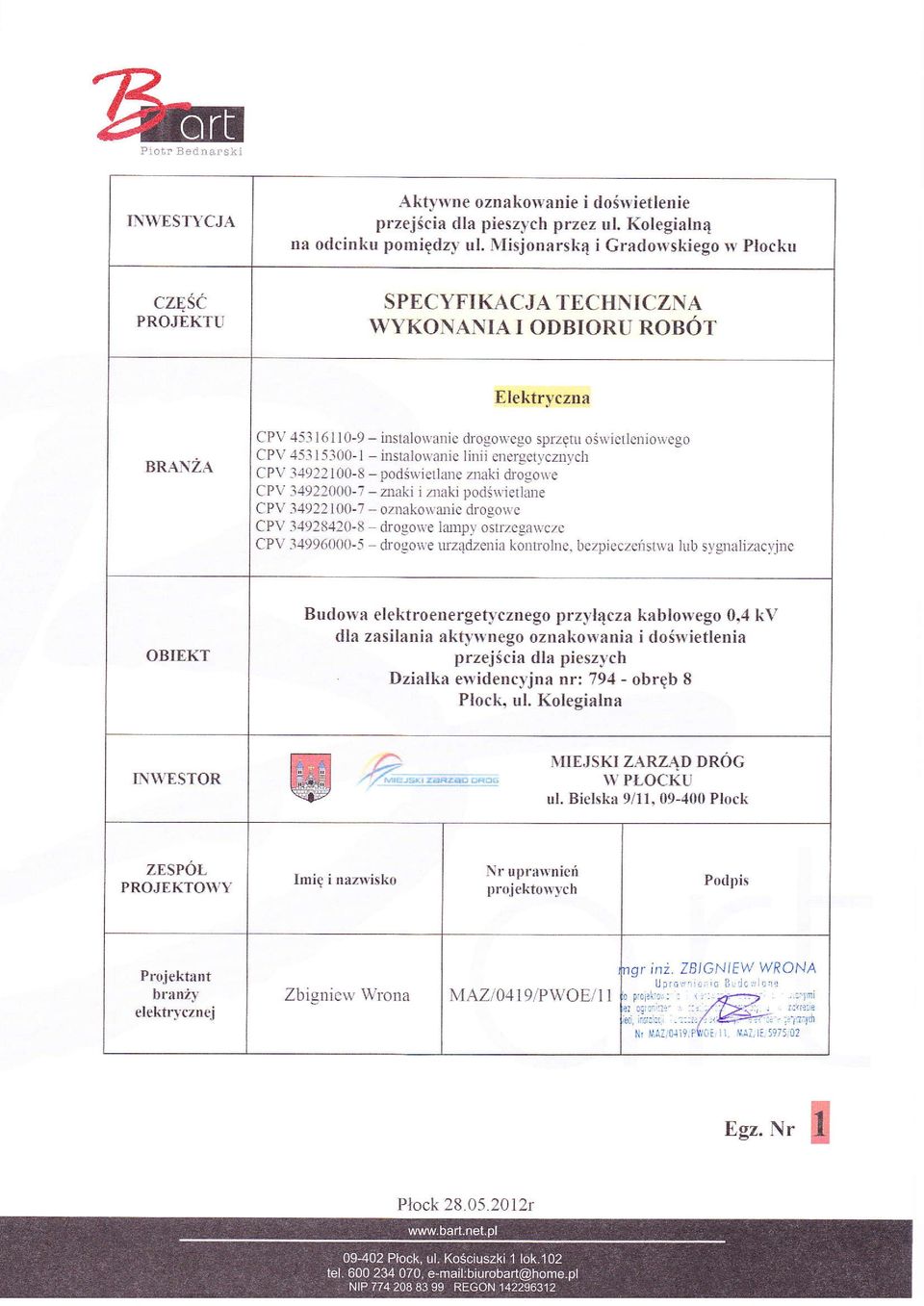

1 Ś ą ą Ś Ó Ą Ż ą ń ą Ł Ą Ł ń ż

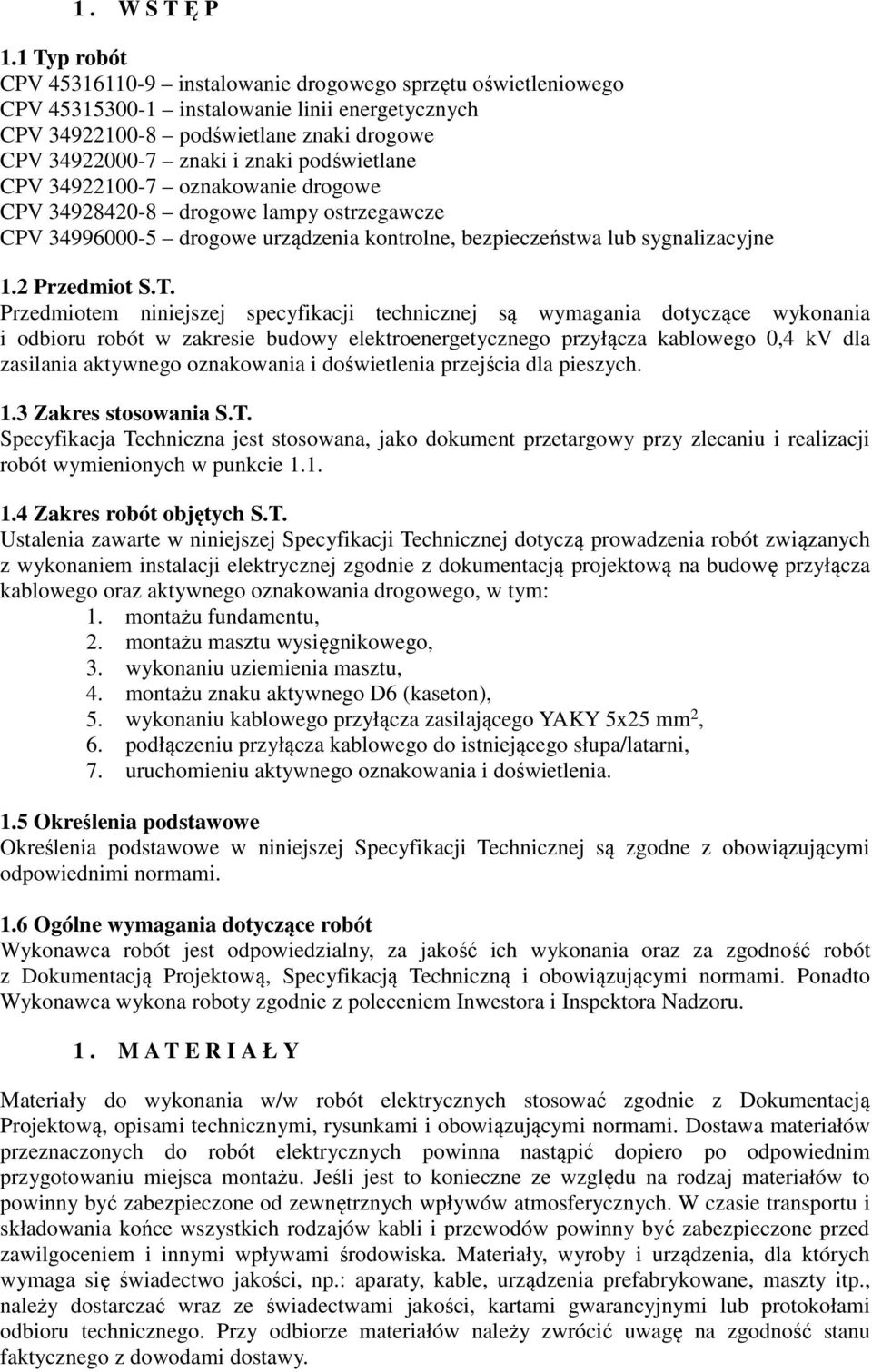

2 1. W S TĘP 1.1 Typ robót CPV instalowanie drogowego sprztu owietleniowego CPV instalowanie linii energetycznych CPV podwietlane znaki drogowe CPV znaki i znaki podwietlane CPV oznakowanie drogowe CPV drogowe lampy ostrzegawcze CPV drogowe urządzenia kontrolne, bezpieczeństwa lub sygnalizacyjne 1.2 Przedmiot S.T. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie budowy elektroenergetycznego przyącza kablowego 0,4 kv dla zasilania aktywnego oznakowania i dowietlenia przejcia dla pieszych. 1.3 Zakres stosowania S.T. Specyfikacja Techniczna jest stosowana, jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych S.T. Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą prowadzenia robót związanych z wykonaniem instalacji elektrycznej zgodnie z dokumentacją projektową na budow przyącza kablowego oraz aktywnego oznakowania drogowego, w tym: 1. montażu fundamentu, 2. montażu masztu wysignikowego, 3. wykonaniu uziemienia masztu, 4. montażu znaku aktywnego D6 (kaseton), 5. wykonaniu kablowego przyącza zasilającego YAKY 5x25 mm 2, 6. podączeniu przyącza kablowego do istniejącego supa/latarni, 7. uruchomieniu aktywnego oznakowania i dowietlenia. 1.5 Okrelenia podstawowe Okrelenia podstawowe w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami. 1.6 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny, za jakoć ich wykonania oraz za zgodnoć robót z Dokumentacją Projektową, Specyfikacją Techniczną i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniem Inwestora i Inspektora Nadzoru. 1. M A T E R I A Ł Y Materiay do wykonania w/w robót elektrycznych stosować zgodnie z Dokumentacją Projektową, opisami technicznymi, rysunkami i obowiązującymi normami. Dostawa materiaów przeznaczonych do robót elektrycznych powinna nastąpić dopiero po odpowiednim przygotowaniu miejsca montażu. Jeli jest to konieczne ze wzgldu na rodzaj materiaów to powinny być zabezpieczone od zewntrznych wpywów atmosferycznych. W czasie transportu i skadowania końce wszystkich rodzajów kabli i przewodów powinny być zabezpieczone przed zawilgoceniem i innymi wpywami rodowiska. Materiay, wyroby i urządzenia, dla których wymaga si wiadectwo jakoci, np.: aparaty, kable, urządzenia prefabrykowane, maszty itp., należy dostarczać wraz ze wiadectwami jakoci, kartami gwarancyjnymi lub protokoami odbioru technicznego. Przy odbiorze materiaów należy zwrócić uwag na zgodnoć stanu faktycznego z dowodami dostawy.

3 2. S P R ZĘT Roboty elektroenergetyczne mogą być wykonywane rcznie lub przy użyciu sprztu mechanicznego zaakceptowanego przez Inwestora. Przy mechanicznym wykonywaniu robót Wykonawca powinien dysponować sprztem sprawnym technicznie, przewidzianym do wykonania tego typu robót. Roboty ziemne wykonywane w pobliżu istniejących urządzeń podziemnych winny być wykonywane rcznie. Roboty elektryczne prowadzone bdą przy użyciu nastpującego sprztu mechanicznego: 1. ciągnik koowy, 2. koparka j-nacz. koowa, 3. żuraw samochodowy, 4. podnonik montażowy samochodowy hydrauliczny, 5. wibromot elektryczny. 1. T R A N S P O R T Materiay przewidziane do wykonania robót mogą być przewożone dowolnymi rodkami transportu z zachowaniem zasad kodeksu drogowego. Dla materiaów dugich należy stosować przyczepy dużycowe, a materiay wysokie należy zabezpieczyć w czasie transportu przed przewróceniem oraz przesuwaniem. Bbny z kablami należy przetaczać zgodnie z kierunkiem strzaki na tabliczce bbna. Unikać transportu kabli w temperaturze niższej od -15 C. W czasie transportu i przechowywania materiaów elektroenergetycznych należy zachować wymagania wynikające ze specjalnych waciwoci tych urządzeń, zastrzeżonych przez producenta. W czasie transportu, zaadunku i wyadunku oraz skadowania aparatury elektrycznej i urządzeń rozdzielczych należy przestrzegać zaleceń wytwórców, a w szczególnoci transportowane urządzenia zabezpieczać przed nadmiernymi drganiami i wstrząsami oraz przesuwaniem si, aparatur ostrożnie zaadowywać i zdejmować, nie narażając ich na uderzenia, ubytki lub uszkodzenia powok. W czasie transportu końce wszystkich rodzajów kabli powinny być zabezpieczone przed zawilgoceniem i innymi wpywami rodowiska. Środki transportu przewidziane do stosowania: 1. samochód dostawczy do 0,9 t, 2. samochód dostawczy do 5 t, 3. przyczepa do przewożenia kabli do 4 t. 1. W Y K O N A N I E R O B Ó T 5.1 Wymagania ogólne: Poączenia elektryczne przewodów: 1. powierzchnie stykających si elementów torów prądowych oraz przekadek i podkadek metalowych, przewodzących prąd, powinny być dokadnie oczyszczone i wygadzone, 2. zanieczyszczone styki (zaciski aparatów, przewody), pokryte powoką metalową ogniową lub galwaniczną należy tylko zmywać odczynnikami chemicznymi i szlifować pastą polerską, 3. poączenia należy wykonać spawaniem, rubami lub w inny sposób okrelony w projekcie technicznym, 4. ruby, nakrtki i podkadki stalowe powinny być pokryte galwanicznie warstwą metaliczną, 5. poączenie przewidziane do umieszczenia w ziemi zaleca si wykonywać za pomocą spawania. Wszelkie poączenia elektryczne w ziemi należy zabezpieczyć przed korozją, np. przez pokrycie lakierem bitumicznym lub owinicie tamą.

4 Poączenia elektryczne kabli Żyy wielodrutowe mogą mieć zakończenia proste lub oczkowe, stosowane do przewodów miedzianych, z końcem prostym lub oczkiem dobrze oczyszczonym i pocynowanym, takie zakończenia dopuszcza si tylko w przypadku; gdy zaciski nie pozwalają na zastosowanie końcówki lub tulejki; z końcówką kablową podączane pod rub; końcówk montuje si przez prasowanie, lutowanie, lub spawanie; z tulejką (końcówką rurkową) umocowaną przez zaprasowanie. Śruby i wkrty w poączeniach Śruby i wkrty do ączenia szyn oraz przewodów powinny mieć taką dugoć, aby po skrceniu poączenia wystaway co najmniej na wysokoć 2-6 zwojów. Nie dotyczy to rub dostarczanych przez wytwórc wraz z aparatem, jeli zostanie zachowana wysokoć ok. 2-3 mm, wystającej poza nakrtk. Przyączanie do gniazd bezpiecznikowych, opraw owietleniowych itp. W gniazdach bezpiecznikowych przewód doprowadzający należy poączyć z szyną gniazda (rubą stykową), a przewód zabezpieczany z gwintem w oprawach owietleniowych i podobnym osprzcie przewód fazowy lub "+-" należy ączyć ze stykiem wewntrznym, a przewód neutralny lub - z gwintem (oprawką). Wykonanie linii kablowych Trasy kabli wytyczyć geodezyjnie w/g wkrelenia na mapach sytuacyjnych. Przy ukadania kabla w ziemi zwrócić uwag na nastpujące elementy: kabel ukadać na gbokoci 0,7 m na 10 cm podsypce z piachu, pod chodnikiem kabel ukadać na gbokoci min. 0,5 m od górnej krawdzi rury do powierzchni chodnika, przy istniejących skrzyżowaniach i zbliżeniach zachować normatywne odlegoć oraz stosować rury ochronne SRS-G i DVK, w celu skompensowania przesunić gruntu kabel uożyć w wykopie falicie (dodatkowo ok. 3 % dugoci wykopu), kabel przykryć 10 cm warstwą piachu, 15 cm warstwą rodzimego gruntu, a nastpnie uożyć niebieską foli o szerokoci 20 cm, promień zginania kabla nie może być mniejszy od 10-krotnej rednicy kabla, temperatura kabla w czasie ukadania nie może być niższa od 0 o C lub wg wytycznych wytwórcy, na początku i końcu trasy kabla oraz przy latarniach zostawić 1,5 m zapasu, lini kablową wytyczyć i zinwentaryzować (przed zasypaniem) geodezyjnie, prace prowadzić zgodnie z normą SEP-E-004. Prace spawalnicze: 1. prace spawalnicze należy prowadzić tak, aby nie zanieczycić elementów izolacyjnych, aparatów i przewodów odpryskami roztopionego metalu, 2. prace spawalnicze należy wykonywać w odlegoci bezpiecznej od aparatów i urządzeń zawierających olej lub odpowiednio zabezpieczyć te urządzenia i aparaty. Montaż urządzeń rozdzielczych, oszynowania i osprztu: 1. montaż urządzeń rozdzielczych przeprowadzić należy zgodnie z odpowiednimi instrukcjami montażu tych urządzeń, 2. kable należy ukadać w sposób zapewniający szybką ich identyfikacj i atwy dostp, 3. w szynach zbiorczych sztywnych stosować odpowiednie kompensatory,

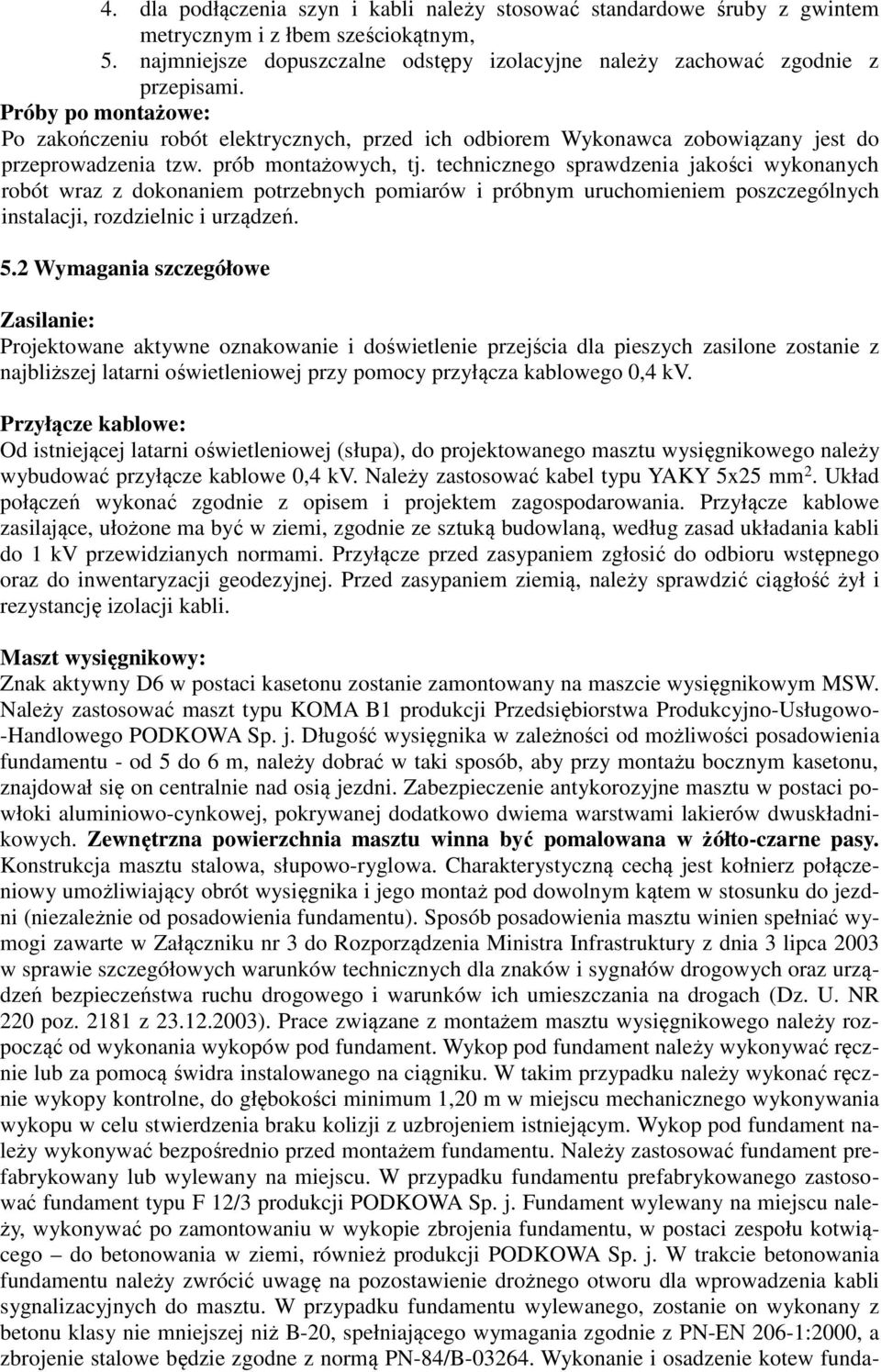

5 4. dla podączenia szyn i kabli należy stosować standardowe ruby z gwintem metrycznym i z bem szeciokątnym, 5. najmniejsze dopuszczalne odstpy izolacyjne należy zachować zgodnie z przepisami. Próby po montażowe: Po zakończeniu robót elektrycznych, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia tzw. prób montażowych, tj. technicznego sprawdzenia jakoci wykonanych robót wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych instalacji, rozdzielnic i urządzeń. 5.2 Wymagania szczegóowe Zasilanie: Projektowane aktywne oznakowanie i dowietlenie przejcia dla pieszych zasilone zostanie z najbliższej latarni owietleniowej przy pomocy przyącza kablowego 0,4 kv. Przyącze kablowe: Od istniejącej latarni owietleniowej (supa), do projektowanego masztu wysignikowego należy wybudować przyącze kablowe 0,4 kv. Należy zastosować kabel typu YAKY 5x25 mm 2. Ukad poączeń wykonać zgodnie z opisem i projektem zagospodarowania. Przyącze kablowe zasilające, uożone ma być w ziemi, zgodnie ze sztuką budowlaną, wedug zasad ukadania kabli do 1 kv przewidzianych normami. Przyącze przed zasypaniem zgosić do odbioru wstpnego oraz do inwentaryzacji geodezyjnej. Przed zasypaniem ziemią, należy sprawdzić ciągoć ży i rezystancj izolacji kabli. Maszt wysignikowy: Znak aktywny D6 w postaci kasetonu zostanie zamontowany na maszcie wysignikowym MSW. Należy zastosować maszt typu KOMA B1 produkcji Przedsibiorstwa Produkcyjno-Usugowo- -Handlowego PODKOWA Sp. j. Dugoć wysignika w zależnoci od możliwoci posadowienia fundamentu - od 5 do 6 m, należy dobrać w taki sposób, aby przy montażu bocznym kasetonu, znajdowa si on centralnie nad osią jezdni. Zabezpieczenie antykorozyjne masztu w postaci powoki aluminiowo-cynkowej, pokrywanej dodatkowo dwiema warstwami lakierów dwuskadnikowych. Zewntrzna powierzchnia masztu winna być pomalowana w żóto-czarne pasy. Konstrukcja masztu stalowa, supowo-ryglowa. Charakterystyczną cechą jest konierz poączeniowy umożliwiający obrót wysignika i jego montaż pod dowolnym kątem w stosunku do jezdni (niezależnie od posadowienia fundamentu). Sposób posadowienia masztu winien speniać wymogi zawarte w Zaączniku nr 3 do Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 w sprawie szczegóowych warunków technicznych dla znaków i sygnaów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. NR 220 poz z ). Prace związane z montażem masztu wysignikowego należy rozpocząć od wykonania wykopów pod fundament. Wykop pod fundament należy wykonywać rcznie lub za pomocą widra instalowanego na ciągniku. W takim przypadku należy wykonać rcznie wykopy kontrolne, do gbokoci minimum 1,20 m w miejscu mechanicznego wykonywania wykopu w celu stwierdzenia braku kolizji z uzbrojeniem istniejącym. Wykop pod fundament należy wykonywać bezporednio przed montażem fundamentu. Należy zastosować fundament prefabrykowany lub wylewany na miejscu. W przypadku fundamentu prefabrykowanego zastosować fundament typu F 12/3 produkcji PODKOWA Sp. j. Fundament wylewany na miejscu należy, wykonywać po zamontowaniu w wykopie zbrojenia fundamentu, w postaci zespou kotwiącego do betonowania w ziemi, również produkcji PODKOWA Sp. j. W trakcie betonowania fundamentu należy zwrócić uwag na pozostawienie drożnego otworu dla wprowadzenia kabli sygnalizacyjnych do masztu. W przypadku fundamentu wylewanego, zostanie on wykonany z betonu klasy nie mniejszej niż B-20, speniającego wymagania zgodnie z PN-EN 206-1:2000, a zbrojenie stalowe bdzie zgodne z normą PN-84/B Wykonanie i osadzenie kotew funda-

6 mentowych bdzie zgodne z normą PN-B Posadowienie fundamentów powinno być wykonane na gbokoci poniżej przemarzania gruntu. Cement stosowany do betonu w fundamencie powinien być cementem portlandzkim klasy 32,5", odpowiadający wymaganiom PN- EN 197-1:2000. Kruszywo stosowane do betonu powinno odpowiadać wymaganiom PN-86/B Woda do betonu powinna być "odmiany 1", zgodnie z wymaganiami normy PN-88/B Montaż masztów z wysignikiem należy, wykonać z wykorzystaniem żurawia samochodowego. Maszty można instalować na fundamencie po osiągniciu przez niego penych parametrów wytrzymaociowych ( hartowanie betonu ). Wszystkie ocynkowane ączniki metalowe do konstrukcji wsporczych jak ruby, listwy, podkadki, wkrty itp. powinny być czyste, gadkie bez pknić, naderwań i wypukych karbów. Powoka metalizacyjna cynkowa na wszystkich elementach metalowych powinna być z cynku o czystoci nie mniejszej niż 99,5 % i odpowiadać wymaganiom PN-EN ISO We wnce rewizyjnej masztu, dla poączenia kabli i przewodów zasilających, należy umiecić izolacyjne zącze kablowe typu IZK produkcji Sintur-Turek z bezpiecznikiem topikowym gg 16 A dla kasetonu. Do projektowanego masztu wciągnity zostanie przewód YDY 3x2,5 mm 2 - ączący zącze kablowe z kasetonem. Maszt należy uziemić wykonać uziom tamowo-prtowy wartoć opornoci uziemienia: R 10 Ω. Poączenia w ziemi elementów uziemienia spawać, a nastpnie zabezpieczyć przed korozją. Konstrukcj supa podączyć do żyy ochronnej PE kabla zasilającego przewodem o przekroju minimum DY 6 mm 2. Numeracj masztu (zgodnie z PBW), umiecić na wysokoci okoo 2,5 m nad ziemią. Podączenia urządzenia do sieci zasilającej, powinna dokonać osoba, elektryk z aktualnymi uprawnieniami SEP. Maszt należy ustawić w stosunku do krawdzi jezdni ze skrajnią minimum 0,6 m do lica supa, a w przypadku braku obrzeża - 1 m. Zakotwienie supa w fundamencie sztywne w obu kierunkach za pomocą stopy jednodzielnej kotwionej w fundamencie rubami fundamentowymi pytkowymi M30 x 700 ze stali S253. Nakrtki rub zabezpieczyć przed odkrceniem kontrnakrtkam lub podkadkami sprżystymi. Blacha podstawy spawana do supa spoinami czoowymi i pachwinowymi, żebra usztywniające spoinami pachwinowymi. Spawanie spoiwem stalowym /drutem/ dla stali o Re do 360 MPa Klasa 5 wadliwoci zączy spawanych. UWAGA: Skrajnia pionowa powinna wynosić minimum 5 m w stosunku do dolnej czci kasetonu. Produkt należy wykonać uwzgldniając wymagania zawarte w nastpujących normach: PN-82/B Obciążenie budowli, Zasady ustalania wartoci. PN-82/B Obciążenie budowli. Obciążenia stae. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. PN-87/B Obciążenia budowli. Obciążenia zmienne rodowiskowe. Obciążenia oblodzeniem. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie i wykonanie. PN-B Konstrukcje stalowe. Poączenia z fundamentami. Projektowanie i wykonanie. PN-87/B Spawalnictwo. Klasyfikacja konstrukcji spawanych. PN-B Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. PN-B-03264:2002 Konstrukcje betonowe, żelbetonowe i sprżone. Obliczenia statyczne i projektowanie. PN Grunty budowlane. Posadowienie bezporednie budowli. Kaseton: Kaseton D-6 jest znakiem, który ma za zadanie przekazanie informacji dla jadącego kierowcy, że na odcinku przed jadącym samochodem w lokalizacji pod kasetonem znajduje si przejcie dla

7 pieszych i należy zwrócić szczególną uwag na ten odcinek drogi. Dla potrzeb przedmiotowego zadania przewidziano kaseton o nastpującej konfiguracji: jednostronny przy ruchu jednokierunkowym i dwustronny przy ruchu dwukierunkowym, mocowanie boczne (uchwyt umożliwiający regulacj ustawienia paszczyzny znaku), tarcza znaku poliwglan, wielkoć symbolu 900/900 mm, obudowa aluminium, wersja - kroczący ludzik (źróda LED), napicie zasilania 230 V / 50 Hz, zintegrowana, kompletna metalohalogenkowa oprawa owietleniowa 250 W (od dou), tyrystorowy ukad zaponowy i statecznik dla oprawy owietleniowej, odbynik oprawy z polerowanego aluminium, pulsator ostrzegawczy LED 12 V/DC w kolorze pomarańczowym (Ø mm), w przypadku jezdni dwukierunkowej 2 pulsatory (dla każdego kierunku jazdy). obudowa pulsatora poliwglan z daszkiem, przetwornica napicia 230VAC/12VDC dla pulsatora i animacji, praca kasetonu po zapadniciu zmroku, wraz z uruchomieniem owietlenia ulicznego, sterowanie znaku umieszczone w jego wntrzu. Znak umieszczony zostanie na końcu masztu wysignikowego. Dugoć masztu należy tak dobrać, aby kaseton, po jego zamontowaniu, znajdowa si dokadnie nad osią jezdni. Mocowanie przy użyciu uchwytów bocznych, wyposażonych w regulacj pozwalająca na ustawienie powierzchni roboczej znaku prostopadle do osi jezdni. Sterowanie znaku umieszczone jest w jego wntrzu natomiast przewód zasilający prowadzony jest wewnątrz masztu sygnalizacyjnego, a jego przyączenie nastpuje w otworze rewizyjnym do listwy przyączeniowej. Ze wzgldu na typ źróda wiata oprawa umieszczona od dou, pozwala na wyróżnienie przejcia wiatem wyraźnie odmiennym od podstawowego owietlenia ulicznego. Kaseton D-6 jest urządzeniem bezobsugowym, uruchamianym po zapadniciu zmierzchu. 6. K O N T R O L A J A K OŚCI ROBÓT Wszystkie elementy robót instalacji elektrycznych podlegają sprawdzeniu w zakresie: zgodnoci z dokumentacją i przepisami, poprawnego montażu, kompletnoci wyposażenia, poprawnoci oznaczenia, braku widocznych uszkodzeń, należytego stanu izolacji, skutecznoci ochrony od porażeń. 6.1 Kontrola jakoci materiaów Urządzenia, supy, osprzt oraz kable i przewody elektroenergetyczne powinny posiadać atest fabryczny lub wiadectwo jakoci wydane przez producenta oraz wszystkie niezbdne certyfikaty, gwarancje i DTR. 6.2 Kontrola i badania w trakcie robót: sprawdzenie i badanie przewodów po uożeniu,

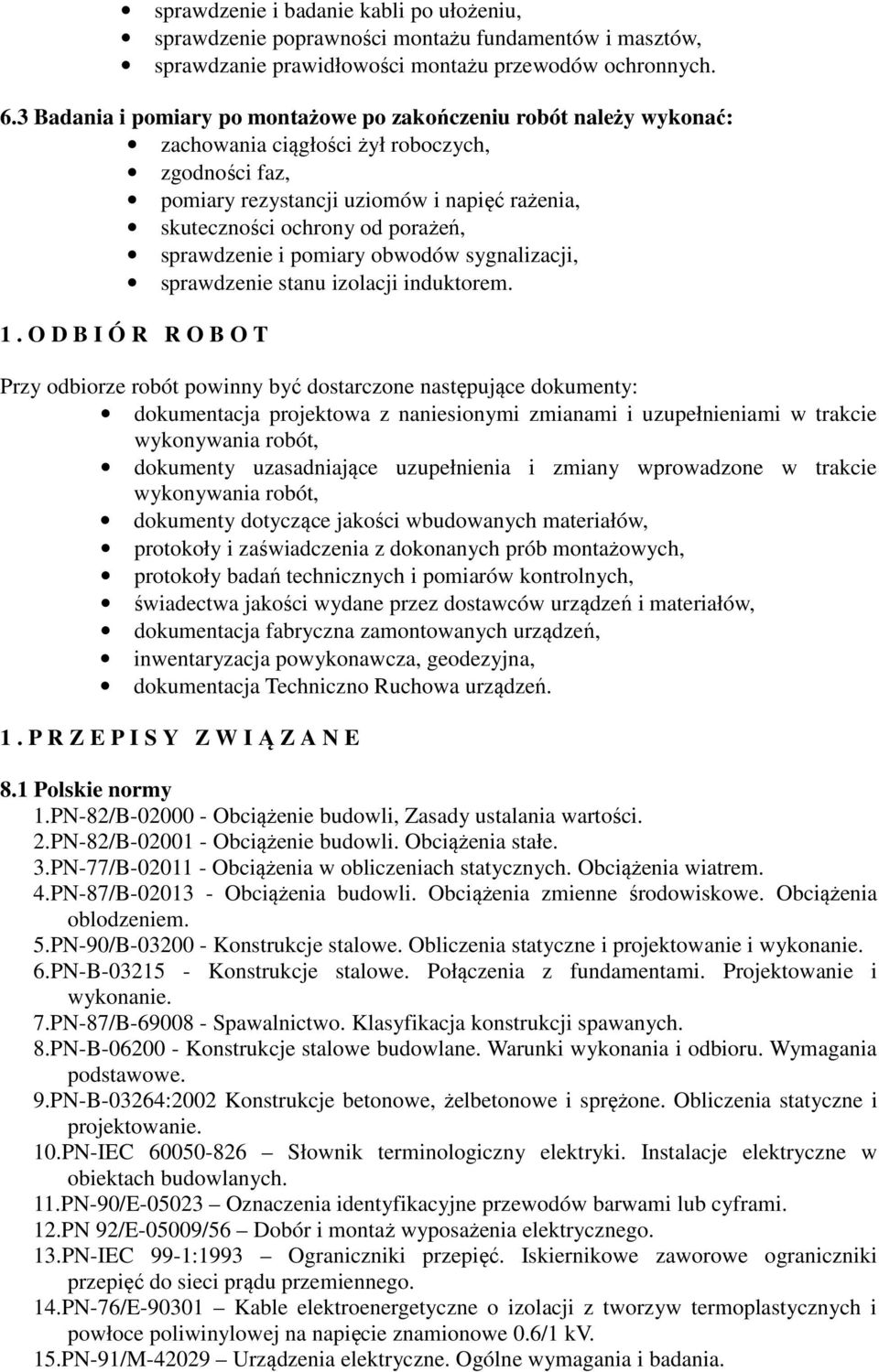

8 sprawdzenie i badanie kabli po uożeniu, sprawdzenie poprawnoci montażu fundamentów i masztów, sprawdzanie prawidowoci montażu przewodów ochronnych. 6.3 Badania i pomiary po montażowe po zakończeniu robót należy wykonać: zachowania ciągoci ży roboczych, zgodnoci faz, pomiary rezystancji uziomów i napić rażenia, skutecznoci ochrony od porażeń, sprawdzenie i pomiary obwodów sygnalizacji, sprawdzenie stanu izolacji induktorem. 1. O D B I Ó R R O B O T Przy odbiorze robót powinny być dostarczone nastpujące dokumenty: dokumentacja projektowa z naniesionymi zmianami i uzupenieniami w trakcie wykonywania robót, dokumenty uzasadniające uzupenienia i zmiany wprowadzone w trakcie wykonywania robót, dokumenty dotyczące jakoci wbudowanych materiaów, protokoy i zawiadczenia z dokonanych prób montażowych, protokoy badań technicznych i pomiarów kontrolnych, wiadectwa jakoci wydane przez dostawców urządzeń i materiaów, dokumentacja fabryczna zamontowanych urządzeń, inwentaryzacja powykonawcza, geodezyjna, dokumentacja Techniczno Ruchowa urządzeń. 1. P R Z E P I S Y Z W IĄZANE 8.1 Polskie normy 1.PN-82/B Obciążenie budowli, Zasady ustalania wartoci. 2.PN-82/B Obciążenie budowli. Obciążenia stae. 3.PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. 4.PN-87/B Obciążenia budowli. Obciążenia zmienne rodowiskowe. Obciążenia oblodzeniem. 5.PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie i wykonanie. 6.PN-B Konstrukcje stalowe. Poączenia z fundamentami. Projektowanie i wykonanie. 7.PN-87/B Spawalnictwo. Klasyfikacja konstrukcji spawanych. 8.PN-B Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. 9.PN-B-03264:2002 Konstrukcje betonowe, żelbetonowe i sprżone. Obliczenia statyczne i projektowanie. 10.PN-IEC Sownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. 11.PN-90/E Oznaczenia identyfikacyjne przewodów barwami lub cyframi. 12.PN 92/E-05009/56 Dobór i montaż wyposażenia elektrycznego. 13.PN-IEC 99-1:1993 Ograniczniki przepić. Iskiernikowe zaworowe ograniczniki przepić do sieci prądu przemiennego. 14.PN-76/E Kable elektroenergetyczne o izolacji z tworzyw termoplastycznych i powoce poliwinylowej na napicie znamionowe 0.6/1 kv. 15.PN-91/M Urządzenia elektryczne. Ogólne wymagania i badania.

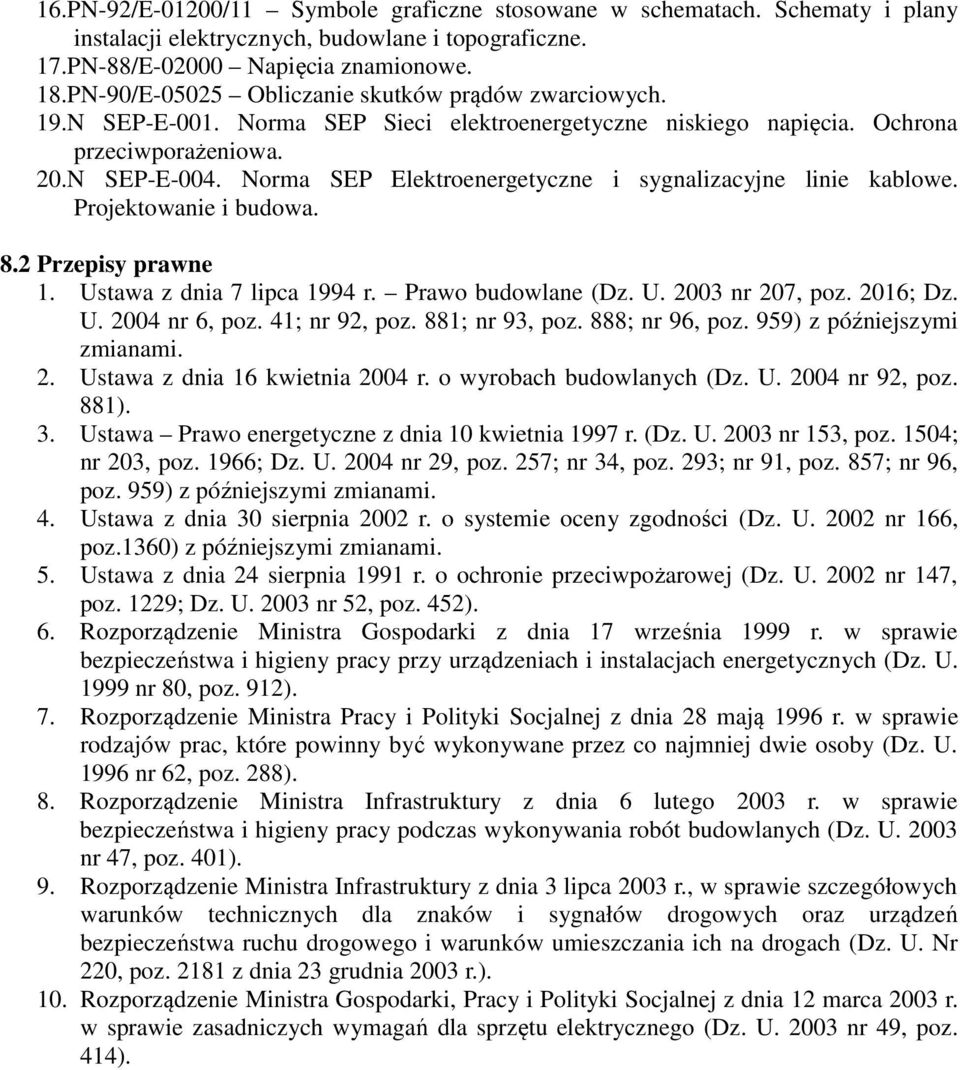

9 16.PN-92/E-01200/11 Symbole graficzne stosowane w schematach. Schematy i plany instalacji elektrycznych, budowlane i topograficzne. 17.PN-88/E Napicia znamionowe. 18.PN-90/E Obliczanie skutków prądów zwarciowych. 19.N SEP-E-001. Norma SEP Sieci elektroenergetyczne niskiego napicia. Ochrona przeciwporażeniowa. 20.N SEP-E-004. Norma SEP Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. 8.2 Przepisy prawne 1. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U nr 207, poz. 2016; Dz. U nr 6, poz. 41; nr 92, poz. 881; nr 93, poz. 888; nr 96, poz. 959) z późniejszymi zmianami. 2. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U nr 92, poz. 881). 3. Ustawa Prawo energetyczne z dnia 10 kwietnia 1997 r. (Dz. U nr 153, poz. 1504; nr 203, poz. 1966; Dz. U nr 29, poz. 257; nr 34, poz. 293; nr 91, poz. 857; nr 96, poz. 959) z późniejszymi zmianami. 4. Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodnoci (Dz. U nr 166, poz.1360) z późniejszymi zmianami. 5. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U nr 147, poz. 1229; Dz. U nr 52, poz. 452). 6. Rozporządzenie Ministra Gospodarki z dnia 17 wrzenia 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (Dz. U nr 80, poz. 912). 7. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 mają 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz. U nr 62, poz. 288). 8. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U nr 47, poz. 401). 9. Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r., w sprawie szczegóowych warunków technicznych dla znaków i sygnaów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków umieszczania ich na drogach (Dz. U. Nr 220, poz z dnia 23 grudnia 2003 r.). 10. Rozporządzenie Ministra Gospodarki, Pracy i Polityki Socjalnej z dnia 12 marca 2003 r. w sprawie zasadniczych wymagań dla sprztu elektrycznego (Dz. U nr 49, poz. 414).
