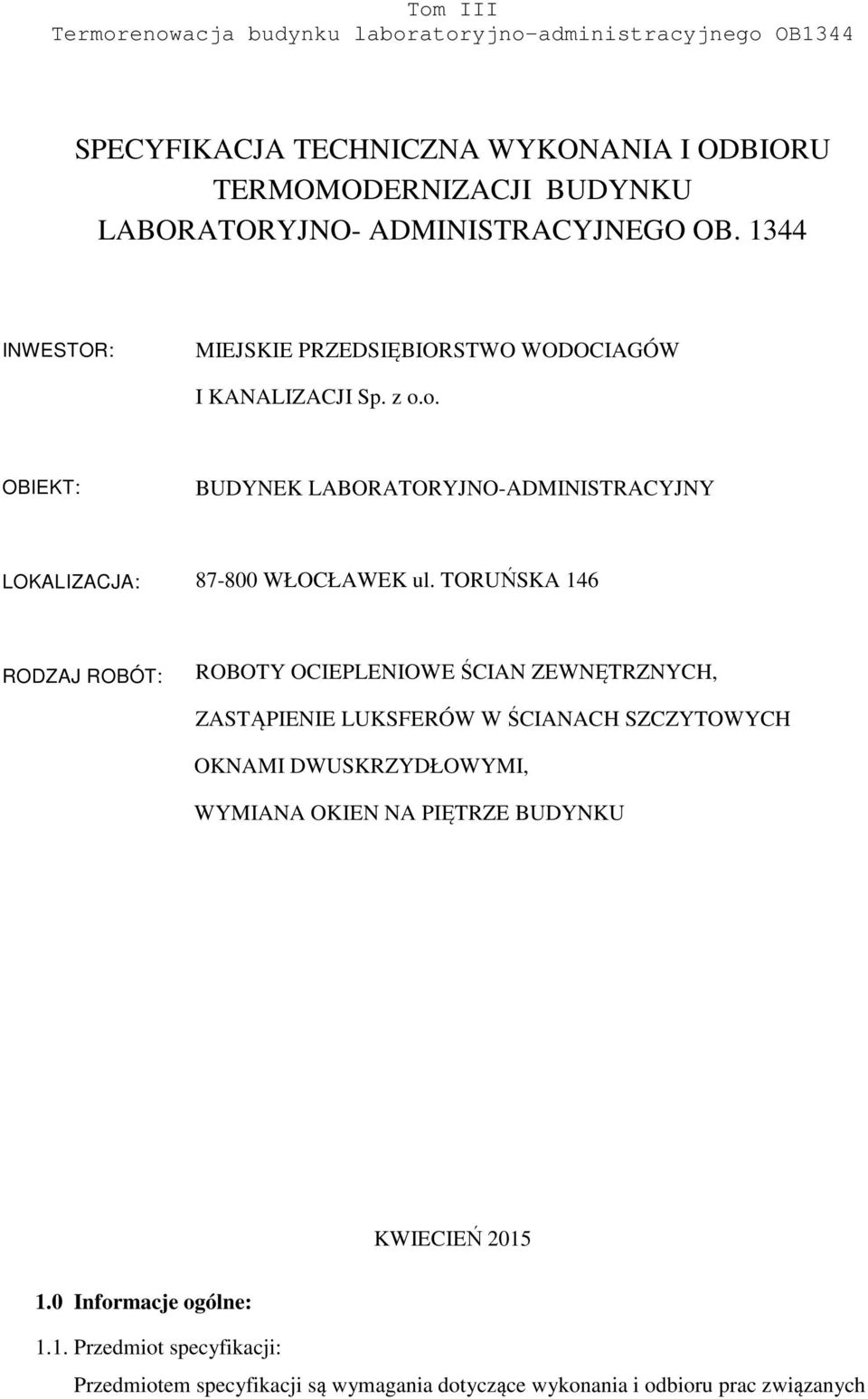

1 Tom III Termorenowacja budynku laboratoryjno-administracyjnego OB1344 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU TERMOMODERNIZACJI BUDYNKU LABORATORYJNO- ADMINISTRACYJNEGO OB INWESTOR: MIEJSKIE PRZEDSIĘBIORSTWO WODOCIAGÓW I KANALIZACJI Sp. z o.o. OBIEKT: BUDYNEK LABORATORYJNO-ADMINISTRACYJNY LOKALIZACJA: WŁOCŁAWEK ul. TORUŃSKA 146 RODZAJ ROBÓT: ROBOTY OCIEPLENIOWE ŚCIAN ZEWNĘTRZNYCH, ZASTĄPIENIE LUKSFERÓW W ŚCIANACH SZCZYTOWYCH OKNAMI DWUSKRZYDŁOWYMI, WYMIANA OKIEN NA PIĘTRZE BUDYNKU KWIECIEŃ Informacje ogólne: 1.1. Przedmiot specyfikacji: Przedmiotem specyfikacji są wymagania dotyczące wykonania i odbioru prac związanych

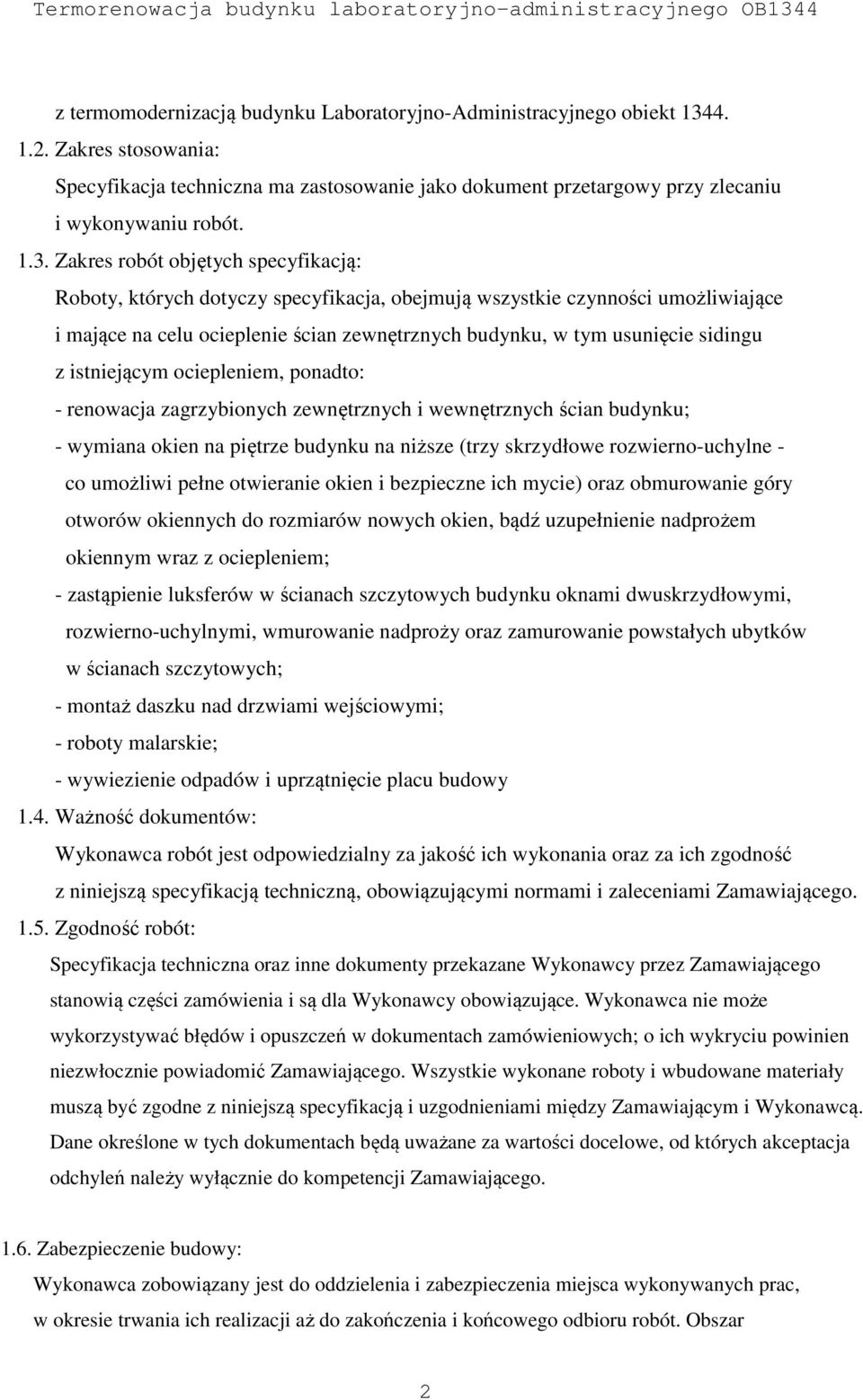

2 z termomodernizacją budynku Laboratoryjno-Administracyjnego obiekt Zakres stosowania: Specyfikacja techniczna ma zastosowanie jako dokument przetargowy przy zlecaniu i wykonywaniu robót Zakres robót objętych specyfikacją: Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu ocieplenie ścian zewnętrznych budynku, w tym usunięcie sidingu z istniejącym ociepleniem, ponadto: - renowacja zagrzybionych zewnętrznych i wewnętrznych ścian budynku; - wymiana okien na piętrze budynku na niższe (trzy skrzydłowe rozwierno-uchylne - co umożliwi pełne otwieranie okien i bezpieczne ich mycie) oraz obmurowanie góry otworów okiennych do rozmiarów nowych okien, bądź uzupełnienie nadprożem okiennym wraz z ociepleniem; - zastąpienie luksferów w ścianach szczytowych budynku oknami dwuskrzydłowymi, rozwierno-uchylnymi, wmurowanie nadproży oraz zamurowanie powstałych ubytków w ścianach szczytowych; - montaż daszku nad drzwiami wejściowymi; - roboty malarskie; - wywiezienie odpadów i uprzątnięcie placu budowy 1.4. Ważność dokumentów: Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z niniejszą specyfikacją techniczną, obowiązującymi normami i zaleceniami Zamawiającego Zgodność robót: Specyfikacja techniczna oraz inne dokumenty przekazane Wykonawcy przez Zamawiającego stanowią części zamówienia i są dla Wykonawcy obowiązujące. Wykonawca nie może wykorzystywać błędów i opuszczeń w dokumentach zamówieniowych; o ich wykryciu powinien niezwłocznie powiadomić Zamawiającego. Wszystkie wykonane roboty i wbudowane materiały muszą być zgodne z niniejszą specyfikacją i uzgodnieniami między Zamawiającym i Wykonawcą. Dane określone w tych dokumentach będą uważane za wartości docelowe, od których akceptacja odchyleń należy wyłącznie do kompetencji Zamawiającego Zabezpieczenie budowy: Wykonawca zobowiązany jest do oddzielenia i zabezpieczenia miejsca wykonywanych prac, w okresie trwania ich realizacji aż do zakończenia i końcowego odbioru robót. Obszar 2

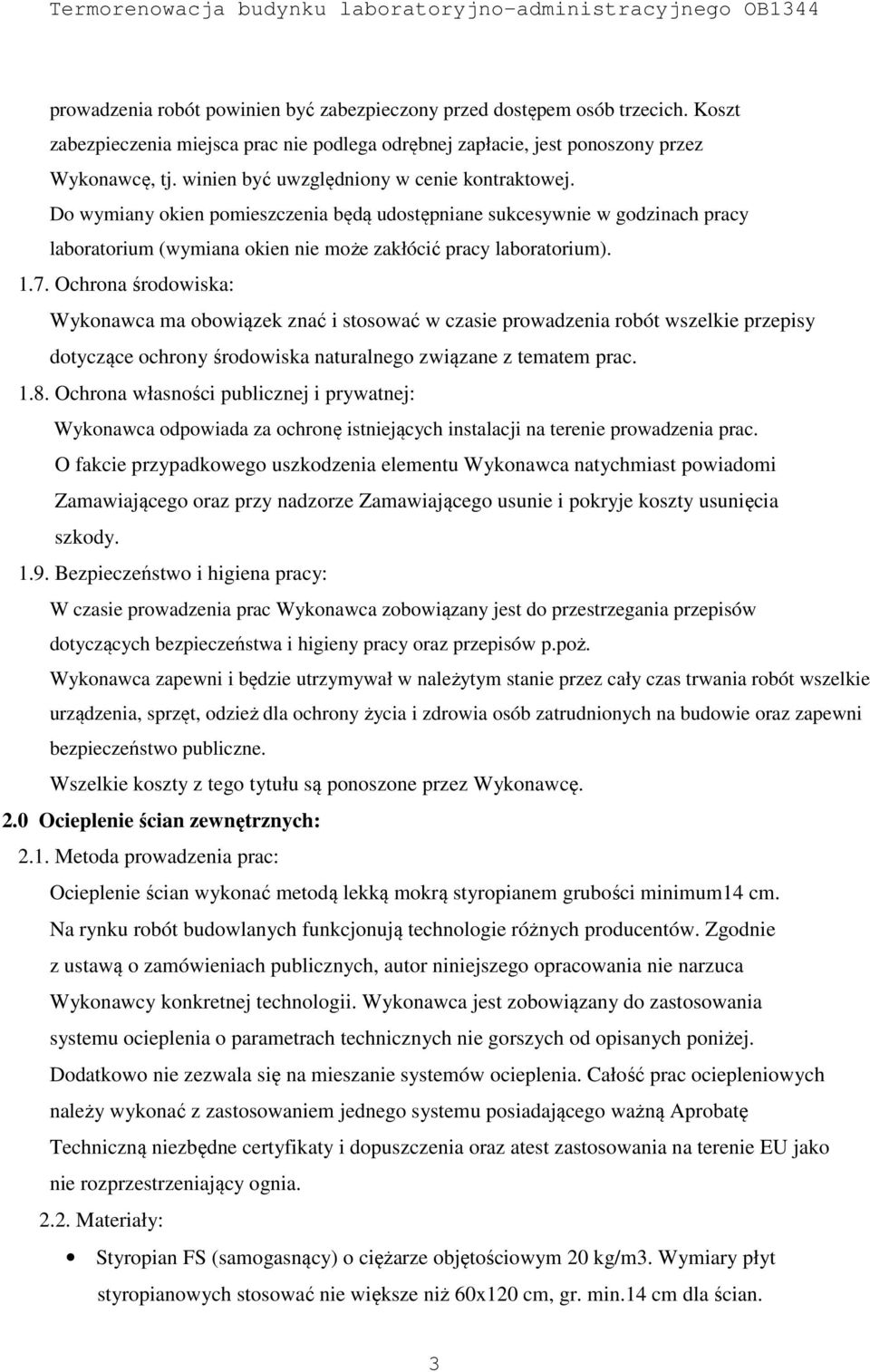

3 prowadzenia robót powinien być zabezpieczony przed dostępem osób trzecich. Koszt zabezpieczenia miejsca prac nie podlega odrębnej zapłacie, jest ponoszony przez Wykonawcę, tj. winien być uwzględniony w cenie kontraktowej. Do wymiany okien pomieszczenia będą udostępniane sukcesywnie w godzinach pracy laboratorium (wymiana okien nie może zakłócić pracy laboratorium) Ochrona środowiska: Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego związane z tematem prac Ochrona własności publicznej i prywatnej: Wykonawca odpowiada za ochronę istniejących instalacji na terenie prowadzenia prac. O fakcie przypadkowego uszkodzenia elementu Wykonawca natychmiast powiadomi Zamawiającego oraz przy nadzorze Zamawiającego usunie i pokryje koszty usunięcia szkody Bezpieczeństwo i higiena pracy: W czasie prowadzenia prac Wykonawca zobowiązany jest do przestrzegania przepisów dotyczących bezpieczeństwa i higieny pracy oraz przepisów p.poż. Wykonawca zapewni i będzie utrzymywał w należytym stanie przez cały czas trwania robót wszelkie urządzenia, sprzęt, odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz zapewni bezpieczeństwo publiczne. Wszelkie koszty z tego tytułu są ponoszone przez Wykonawcę. 2.0 Ocieplenie ścian zewnętrznych: 2.1. Metoda prowadzenia prac: Ocieplenie ścian wykonać metodą lekką mokrą styropianem grubości minimum14 cm. Na rynku robót budowlanych funkcjonują technologie różnych producentów. Zgodnie z ustawą o zamówieniach publicznych, autor niniejszego opracowania nie narzuca Wykonawcy konkretnej technologii. Wykonawca jest zobowiązany do zastosowania systemu ocieplenia o parametrach technicznych nie gorszych od opisanych poniżej. Dodatkowo nie zezwala się na mieszanie systemów ocieplenia. Całość prac ociepleniowych należy wykonać z zastosowaniem jednego systemu posiadającego ważną Aprobatę Techniczną niezbędne certyfikaty i dopuszczenia oraz atest zastosowania na terenie EU jako nie rozprzestrzeniający ognia Materiały: Styropian FS (samogasnący) o ciężarze objętościowym 20 kg/m3. Wymiary płyt styropianowych stosować nie większe niż 60x120 cm, gr. min.14 cm dla ścian. 3

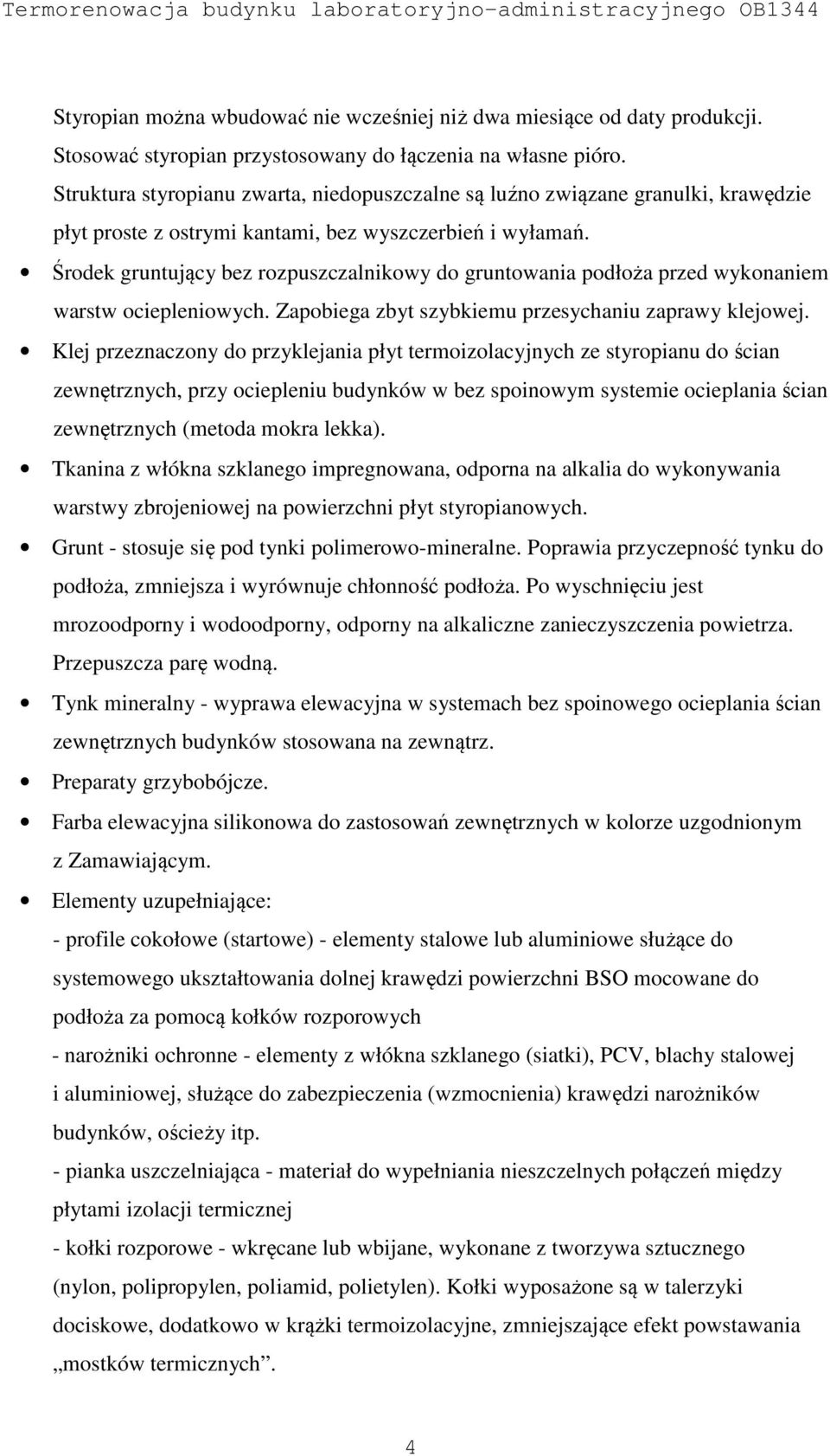

4 Styropian można wbudować nie wcześniej niż dwa miesiące od daty produkcji. Stosować styropian przystosowany do łączenia na własne pióro. Struktura styropianu zwarta, niedopuszczalne są luźno związane granulki, krawędzie płyt proste z ostrymi kantami, bez wyszczerbień i wyłamań. Środek gruntujący bez rozpuszczalnikowy do gruntowania podłoża przed wykonaniem warstw ociepleniowych. Zapobiega zbyt szybkiemu przesychaniu zaprawy klejowej. Klej przeznaczony do przyklejania płyt termoizolacyjnych ze styropianu do ścian zewnętrznych, przy ociepleniu budynków w bez spoinowym systemie ocieplania ścian zewnętrznych (metoda mokra lekka). Tkanina z włókna szklanego impregnowana, odporna na alkalia do wykonywania warstwy zbrojeniowej na powierzchni płyt styropianowych. Grunt - stosuje się pod tynki polimerowo-mineralne. Poprawia przyczepność tynku do podłoża, zmniejsza i wyrównuje chłonność podłoża. Po wyschnięciu jest mrozoodporny i wodoodporny, odporny na alkaliczne zanieczyszczenia powietrza. Przepuszcza parę wodną. Tynk mineralny - wyprawa elewacyjna w systemach bez spoinowego ocieplania ścian zewnętrznych budynków stosowana na zewnątrz. Preparaty grzybobójcze. Farba elewacyjna silikonowa do zastosowań zewnętrznych w kolorze uzgodnionym z Zamawiającym. Elementy uzupełniające: - profile cokołowe (startowe) - elementy stalowe lub aluminiowe służące do systemowego ukształtowania dolnej krawędzi powierzchni BSO mocowane do podłoża za pomocą kołków rozporowych - narożniki ochronne - elementy z włókna szklanego (siatki), PCV, blachy stalowej i aluminiowej, służące do zabezpieczenia (wzmocnienia) krawędzi narożników budynków, ościeży itp. - pianka uszczelniająca - materiał do wypełniania nieszczelnych połączeń między płytami izolacji termicznej - kołki rozporowe - wkręcane lub wbijane, wykonane z tworzywa sztucznego (nylon, polipropylen, poliamid, polietylen). Kołki wyposażone są w talerzyki dociskowe, dodatkowo w krążki termoizolacyjne, zmniejszające efekt powstawania mostków termicznych. 4

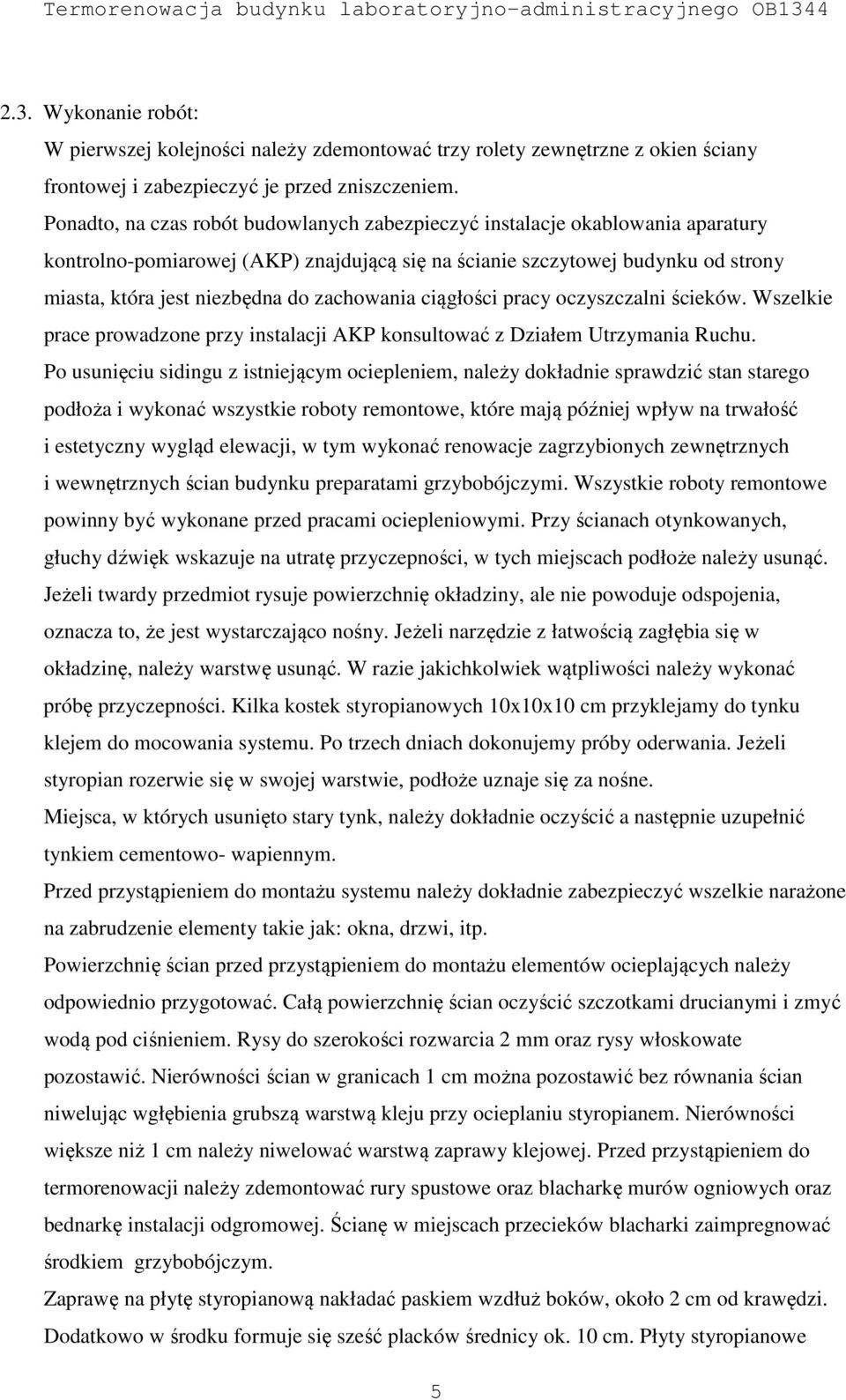

5 2.3. Wykonanie robót: W pierwszej kolejności należy zdemontować trzy rolety zewnętrzne z okien ściany frontowej i zabezpieczyć je przed zniszczeniem. Ponadto, na czas robót budowlanych zabezpieczyć instalacje okablowania aparatury kontrolno-pomiarowej (AKP) znajdującą się na ścianie szczytowej budynku od strony miasta, która jest niezbędna do zachowania ciągłości pracy oczyszczalni ścieków. Wszelkie prace prowadzone przy instalacji AKP konsultować z Działem Utrzymania Ruchu. Po usunięciu sidingu z istniejącym ociepleniem, należy dokładnie sprawdzić stan starego podłoża i wykonać wszystkie roboty remontowe, które mają później wpływ na trwałość i estetyczny wygląd elewacji, w tym wykonać renowacje zagrzybionych zewnętrznych i wewnętrznych ścian budynku preparatami grzybobójczymi. Wszystkie roboty remontowe powinny być wykonane przed pracami ociepleniowymi. Przy ścianach otynkowanych, głuchy dźwięk wskazuje na utratę przyczepności, w tych miejscach podłoże należy usunąć. Jeżeli twardy przedmiot rysuje powierzchnię okładziny, ale nie powoduje odspojenia, oznacza to, że jest wystarczająco nośny. Jeżeli narzędzie z łatwością zagłębia się w okładzinę, należy warstwę usunąć. W razie jakichkolwiek wątpliwości należy wykonać próbę przyczepności. Kilka kostek styropianowych 10x10x10 cm przyklejamy do tynku klejem do mocowania systemu. Po trzech dniach dokonujemy próby oderwania. Jeżeli styropian rozerwie się w swojej warstwie, podłoże uznaje się za nośne. Miejsca, w których usunięto stary tynk, należy dokładnie oczyścić a następnie uzupełnić tynkiem cementowo- wapiennym. Przed przystąpieniem do montażu systemu należy dokładnie zabezpieczyć wszelkie narażone na zabrudzenie elementy takie jak: okna, drzwi, itp. Powierzchnię ścian przed przystąpieniem do montażu elementów ocieplających należy odpowiednio przygotować. Całą powierzchnię ścian oczyścić szczotkami drucianymi i zmyć wodą pod ciśnieniem. Rysy do szerokości rozwarcia 2 mm oraz rysy włoskowate pozostawić. Nierówności ścian w granicach 1 cm można pozostawić bez równania ścian niwelując wgłębienia grubszą warstwą kleju przy ocieplaniu styropianem. Nierówności większe niż 1 cm należy niwelować warstwą zaprawy klejowej. Przed przystąpieniem do termorenowacji należy zdemontować rury spustowe oraz blacharkę murów ogniowych oraz bednarkę instalacji odgromowej. Ścianę w miejscach przecieków blacharki zaimpregnować środkiem grzybobójczym. Zaprawę na płytę styropianową nakładać paskiem wzdłuż boków, około 2 cm od krawędzi. Dodatkowo w środku formuje się sześć placków średnicy ok. 10 cm. Płyty styropianowe 5

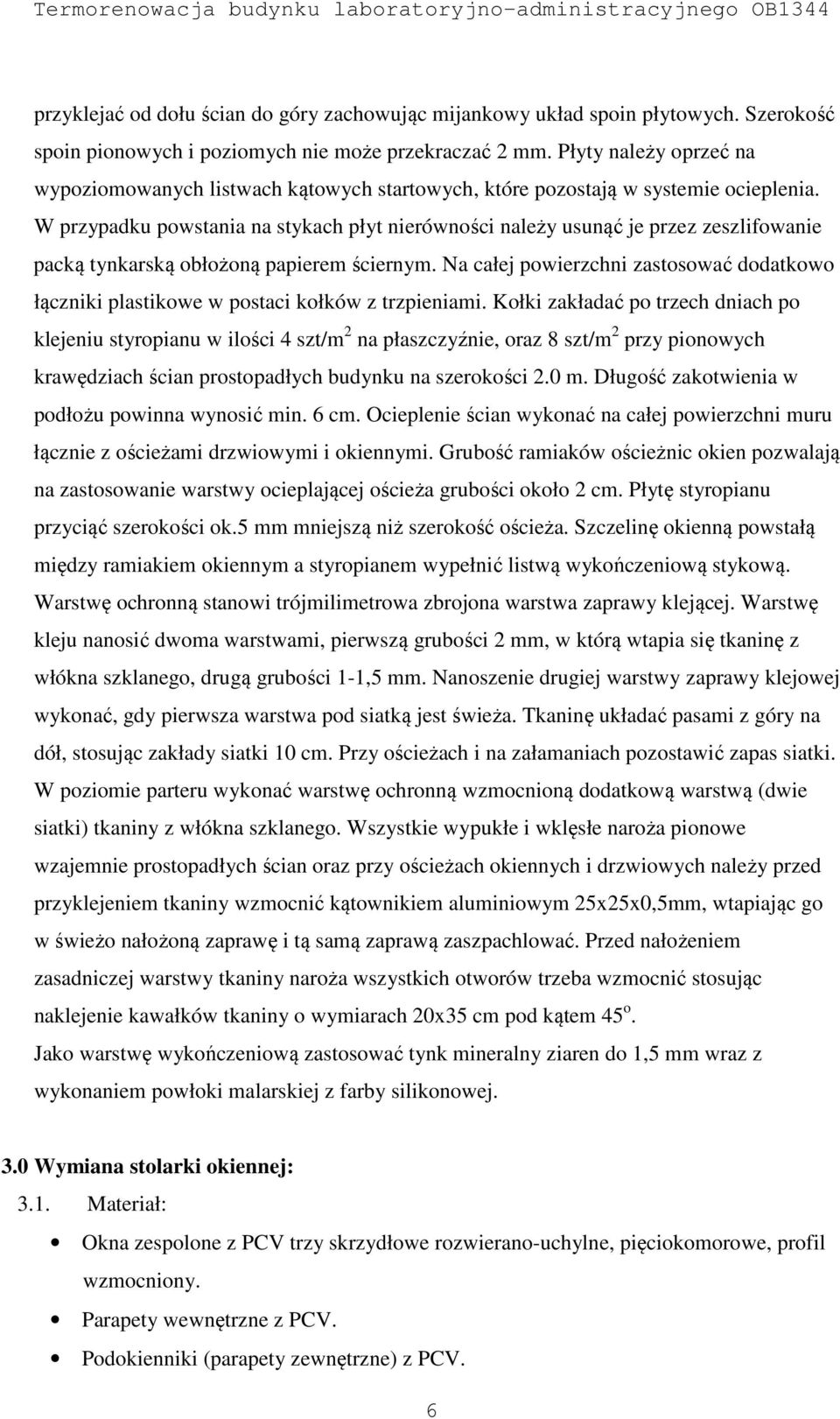

6 przyklejać od dołu ścian do góry zachowując mijankowy układ spoin płytowych. Szerokość spoin pionowych i poziomych nie może przekraczać 2 mm. Płyty należy oprzeć na wypoziomowanych listwach kątowych startowych, które pozostają w systemie ocieplenia. W przypadku powstania na stykach płyt nierówności należy usunąć je przez zeszlifowanie packą tynkarską obłożoną papierem ściernym. Na całej powierzchni zastosować dodatkowo łączniki plastikowe w postaci kołków z trzpieniami. Kołki zakładać po trzech dniach po klejeniu styropianu w ilości 4 szt/m 2 na płaszczyźnie, oraz 8 szt/m 2 przy pionowych krawędziach ścian prostopadłych budynku na szerokości 2.0 m. Długość zakotwienia w podłożu powinna wynosić min. 6 cm. Ocieplenie ścian wykonać na całej powierzchni muru łącznie z ościeżami drzwiowymi i okiennymi. Grubość ramiaków ościeżnic okien pozwalają na zastosowanie warstwy ocieplającej ościeża grubości około 2 cm. Płytę styropianu przyciąć szerokości ok.5 mm mniejszą niż szerokość ościeża. Szczelinę okienną powstałą między ramiakiem okiennym a styropianem wypełnić listwą wykończeniową stykową. Warstwę ochronną stanowi trójmilimetrowa zbrojona warstwa zaprawy klejącej. Warstwę kleju nanosić dwoma warstwami, pierwszą grubości 2 mm, w którą wtapia się tkaninę z włókna szklanego, drugą grubości 1-1,5 mm. Nanoszenie drugiej warstwy zaprawy klejowej wykonać, gdy pierwsza warstwa pod siatką jest świeża. Tkaninę układać pasami z góry na dół, stosując zakłady siatki 10 cm. Przy ościeżach i na załamaniach pozostawić zapas siatki. W poziomie parteru wykonać warstwę ochronną wzmocnioną dodatkową warstwą (dwie siatki) tkaniny z włókna szklanego. Wszystkie wypukłe i wklęsłe naroża pionowe wzajemnie prostopadłych ścian oraz przy ościeżach okiennych i drzwiowych należy przed przyklejeniem tkaniny wzmocnić kątownikiem aluminiowym 25x25x0,5mm, wtapiając go w świeżo nałożoną zaprawę i tą samą zaprawą zaszpachlować. Przed nałożeniem zasadniczej warstwy tkaniny naroża wszystkich otworów trzeba wzmocnić stosując naklejenie kawałków tkaniny o wymiarach 20x35 cm pod kątem 45 o. Jako warstwę wykończeniową zastosować tynk mineralny ziaren do 1,5 mm wraz z wykonaniem powłoki malarskiej z farby silikonowej. 3.0 Wymiana stolarki okiennej: 3.1. Materiał: Okna zespolone z PCV trzy skrzydłowe rozwierano-uchylne, pięciokomorowe, profil wzmocniony. Parapety wewnętrzne z PCV. Podokienniki (parapety zewnętrzne) z PCV. 6

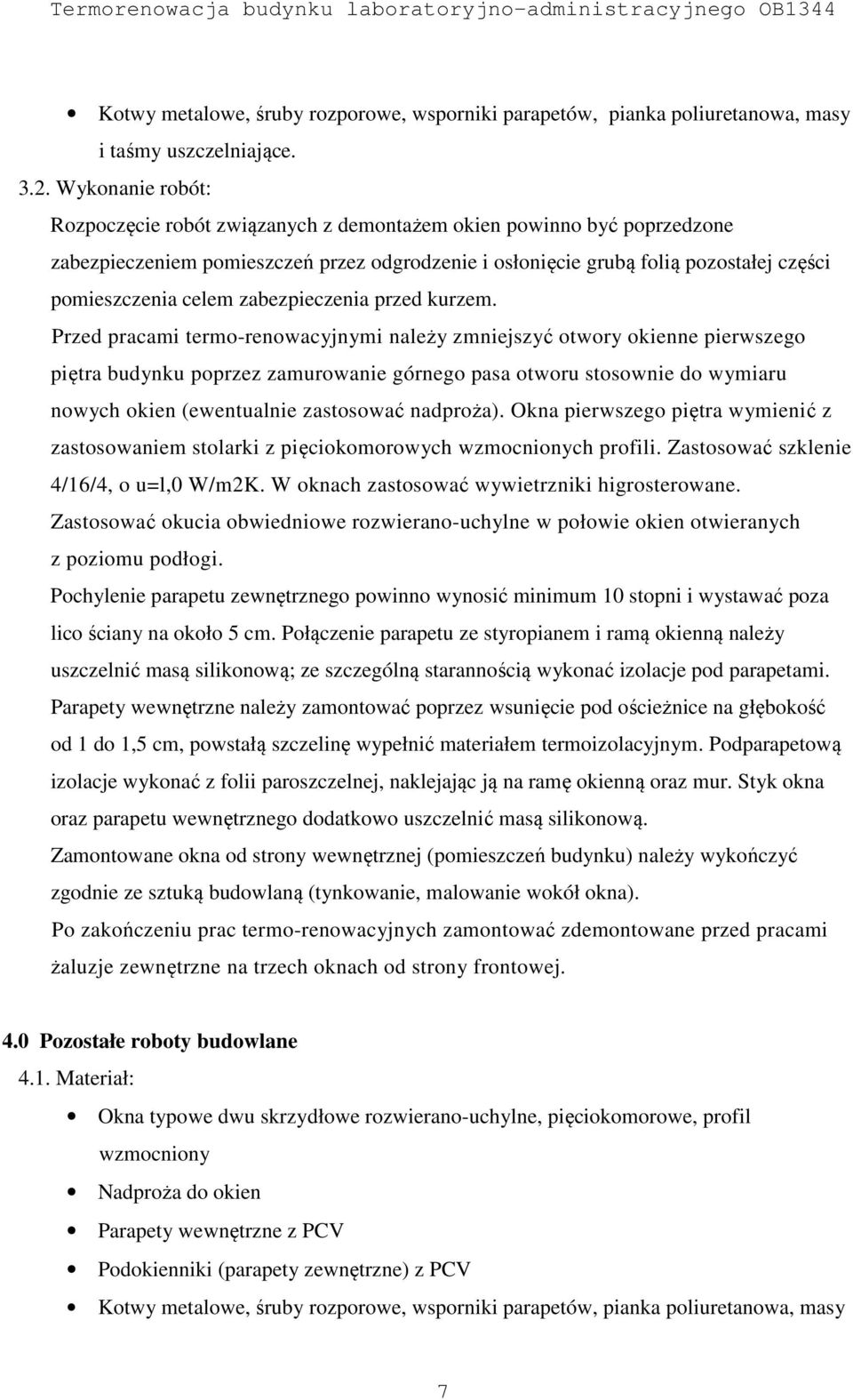

7 Kotwy metalowe, śruby rozporowe, wsporniki parapetów, pianka poliuretanowa, masy i taśmy uszczelniające Wykonanie robót: Rozpoczęcie robót związanych z demontażem okien powinno być poprzedzone zabezpieczeniem pomieszczeń przez odgrodzenie i osłonięcie grubą folią pozostałej części pomieszczenia celem zabezpieczenia przed kurzem. Przed pracami termo-renowacyjnymi należy zmniejszyć otwory okienne pierwszego piętra budynku poprzez zamurowanie górnego pasa otworu stosownie do wymiaru nowych okien (ewentualnie zastosować nadproża). Okna pierwszego piętra wymienić z zastosowaniem stolarki z pięciokomorowych wzmocnionych profili. Zastosować szklenie 4/16/4, o u=l,0 W/m2K. W oknach zastosować wywietrzniki higrosterowane. Zastosować okucia obwiedniowe rozwierano-uchylne w połowie okien otwieranych z poziomu podłogi. Pochylenie parapetu zewnętrznego powinno wynosić minimum 10 stopni i wystawać poza lico ściany na około 5 cm. Połączenie parapetu ze styropianem i ramą okienną należy uszczelnić masą silikonową; ze szczególną starannością wykonać izolacje pod parapetami. Parapety wewnętrzne należy zamontować poprzez wsunięcie pod ościeżnice na głębokość od 1 do 1,5 cm, powstałą szczelinę wypełnić materiałem termoizolacyjnym. Podparapetową izolacje wykonać z folii paroszczelnej, naklejając ją na ramę okienną oraz mur. Styk okna oraz parapetu wewnętrznego dodatkowo uszczelnić masą silikonową. Zamontowane okna od strony wewnętrznej (pomieszczeń budynku) należy wykończyć zgodnie ze sztuką budowlaną (tynkowanie, malowanie wokół okna). Po zakończeniu prac termo-renowacyjnych zamontować zdemontowane przed pracami żaluzje zewnętrzne na trzech oknach od strony frontowej. 4.0 Pozostałe roboty budowlane 4.1. Materiał: Okna typowe dwu skrzydłowe rozwierano-uchylne, pięciokomorowe, profil wzmocniony Nadproża do okien Parapety wewnętrzne z PCV Podokienniki (parapety zewnętrzne) z PCV Kotwy metalowe, śruby rozporowe, wsporniki parapetów, pianka poliuretanowa, masy 7

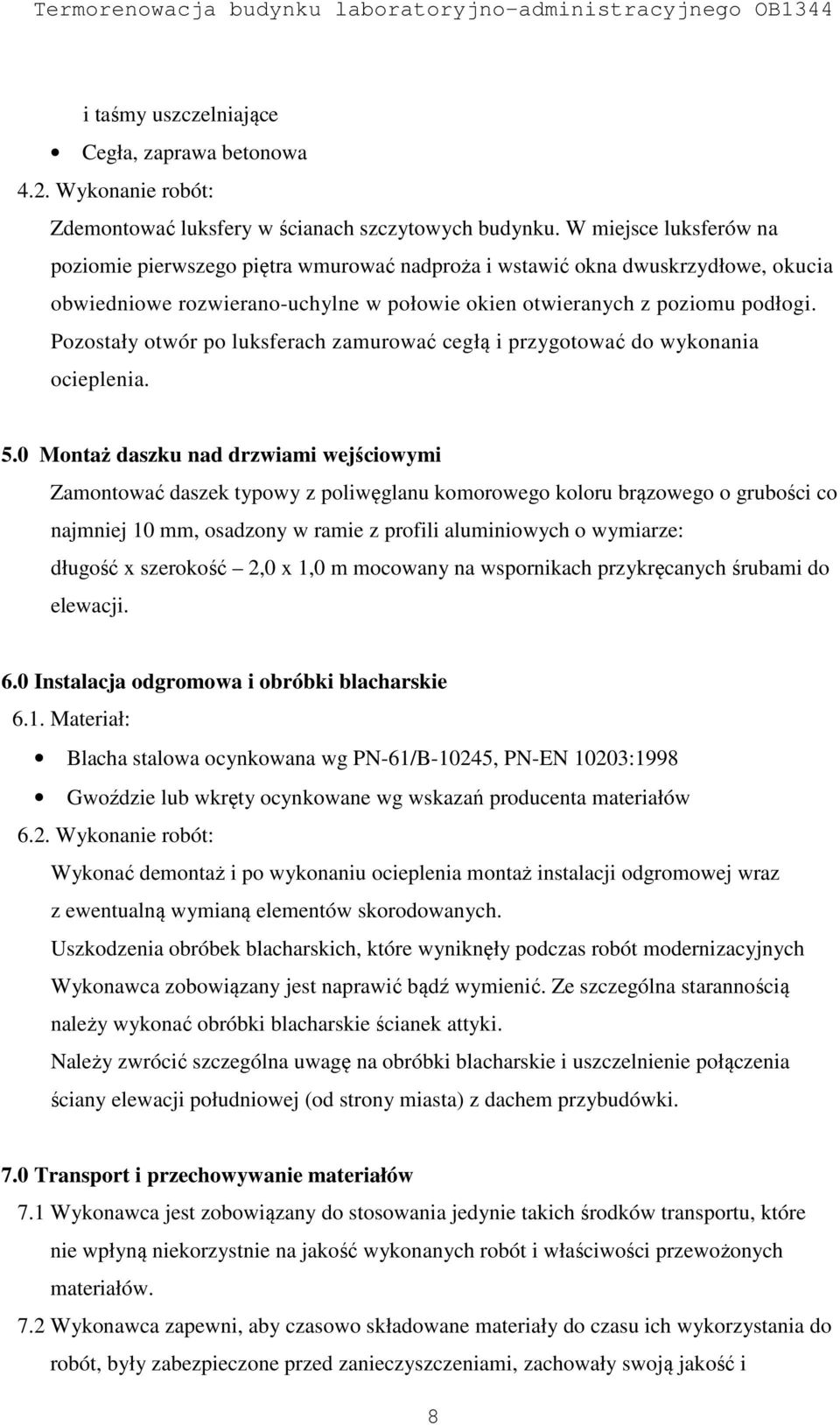

8 i taśmy uszczelniające Cegła, zaprawa betonowa 4.2. Wykonanie robót: Zdemontować luksfery w ścianach szczytowych budynku. W miejsce luksferów na poziomie pierwszego piętra wmurować nadproża i wstawić okna dwuskrzydłowe, okucia obwiedniowe rozwierano-uchylne w połowie okien otwieranych z poziomu podłogi. Pozostały otwór po luksferach zamurować cegłą i przygotować do wykonania ocieplenia. 5.0 Montaż daszku nad drzwiami wejściowymi Zamontować daszek typowy z poliwęglanu komorowego koloru brązowego o grubości co najmniej 10 mm, osadzony w ramie z profili aluminiowych o wymiarze: długość x szerokość 2,0 x 1,0 m mocowany na wspornikach przykręcanych śrubami do elewacji. 6.0 Instalacja odgromowa i obróbki blacharskie 6.1. Materiał: Blacha stalowa ocynkowana wg PN-61/B-10245, PN-EN 10203:1998 Gwoździe lub wkręty ocynkowane wg wskazań producenta materiałów 6.2. Wykonanie robót: Wykonać demontaż i po wykonaniu ocieplenia montaż instalacji odgromowej wraz z ewentualną wymianą elementów skorodowanych. Uszkodzenia obróbek blacharskich, które wyniknęły podczas robót modernizacyjnych Wykonawca zobowiązany jest naprawić bądź wymienić. Ze szczególna starannością należy wykonać obróbki blacharskie ścianek attyki. Należy zwrócić szczególna uwagę na obróbki blacharskie i uszczelnienie połączenia ściany elewacji południowej (od strony miasta) z dachem przybudówki. 7.0 Transport i przechowywanie materiałów 7.1 Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonanych robót i właściwości przewożonych materiałów. 7.2 Wykonawca zapewni, aby czasowo składowane materiały do czasu ich wykorzystania do robót, były zabezpieczone przed zanieczyszczeniami, zachowały swoją jakość i 8

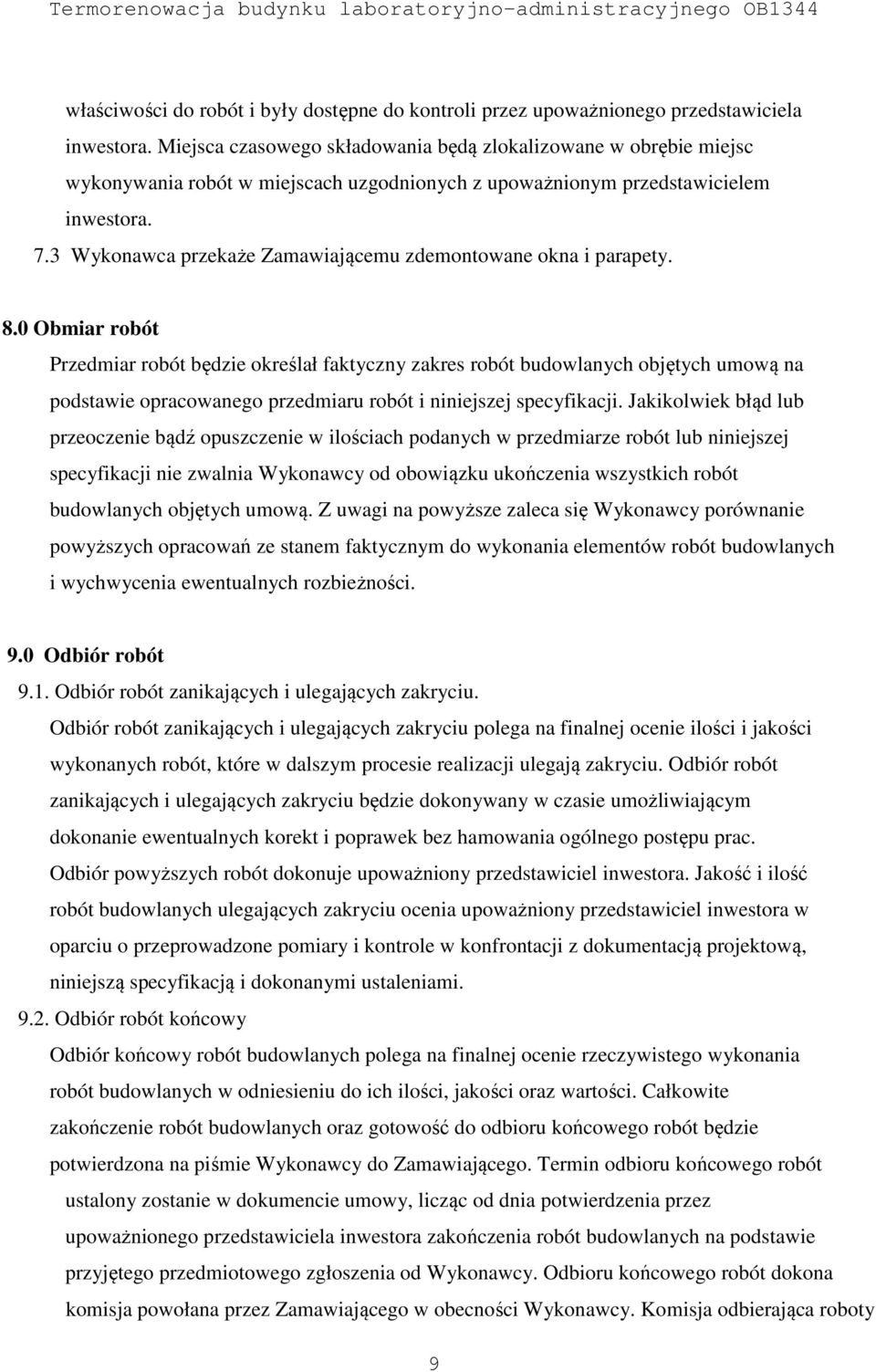

9 właściwości do robót i były dostępne do kontroli przez upoważnionego przedstawiciela inwestora. Miejsca czasowego składowania będą zlokalizowane w obrębie miejsc wykonywania robót w miejscach uzgodnionych z upoważnionym przedstawicielem inwestora. 7.3 Wykonawca przekaże Zamawiającemu zdemontowane okna i parapety. 8.0 Obmiar robót Przedmiar robót będzie określał faktyczny zakres robót budowlanych objętych umową na podstawie opracowanego przedmiaru robót i niniejszej specyfikacji. Jakikolwiek błąd lub przeoczenie bądź opuszczenie w ilościach podanych w przedmiarze robót lub niniejszej specyfikacji nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót budowlanych objętych umową. Z uwagi na powyższe zaleca się Wykonawcy porównanie powyższych opracowań ze stanem faktycznym do wykonania elementów robót budowlanych i wychwycenia ewentualnych rozbieżności. 9.0 Odbiór robót 9.1. Odbiór robót zanikających i ulegających zakryciu. Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji ulegają zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonywany w czasie umożliwiającym dokonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu prac. Odbiór powyższych robót dokonuje upoważniony przedstawiciel inwestora. Jakość i ilość robót budowlanych ulegających zakryciu ocenia upoważniony przedstawiciel inwestora w oparciu o przeprowadzone pomiary i kontrole w konfrontacji z dokumentacją projektową, niniejszą specyfikacją i dokonanymi ustaleniami Odbiór robót końcowy Odbiór końcowy robót budowlanych polega na finalnej ocenie rzeczywistego wykonania robót budowlanych w odniesieniu do ich ilości, jakości oraz wartości. Całkowite zakończenie robót budowlanych oraz gotowość do odbioru końcowego robót będzie potwierdzona na piśmie Wykonawcy do Zamawiającego. Termin odbioru końcowego robót ustalony zostanie w dokumencie umowy, licząc od dnia potwierdzenia przez upoważnionego przedstawiciela inwestora zakończenia robót budowlanych na podstawie przyjętego przedmiotowego zgłoszenia od Wykonawcy. Odbioru końcowego robót dokona komisja powołana przez Zamawiającego w obecności Wykonawcy. Komisja odbierająca roboty 9

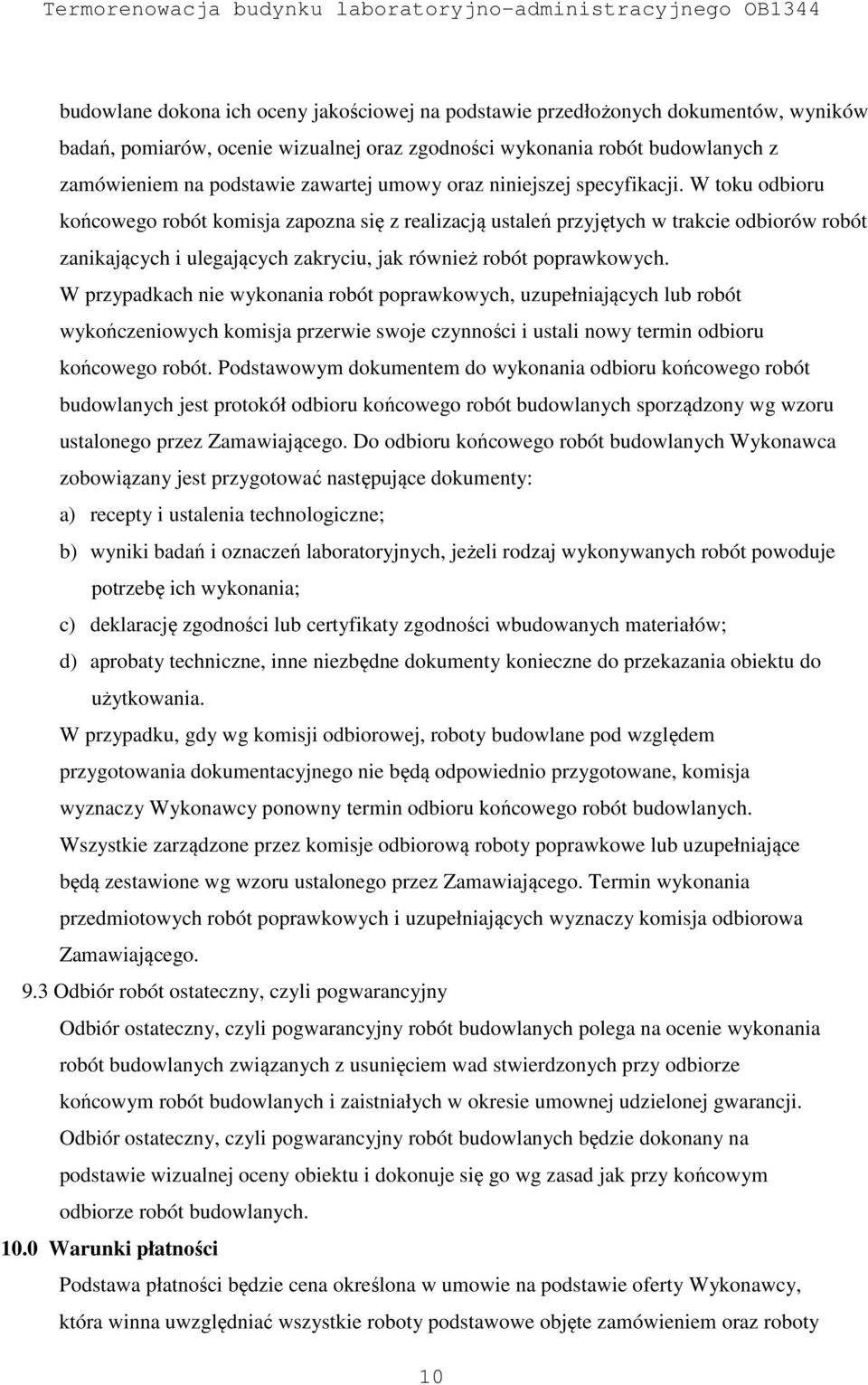

10 budowlane dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań, pomiarów, ocenie wizualnej oraz zgodności wykonania robót budowlanych z zamówieniem na podstawie zawartej umowy oraz niniejszej specyfikacji. W toku odbioru końcowego robót komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu, jak również robót poprawkowych. W przypadkach nie wykonania robót poprawkowych, uzupełniających lub robót wykończeniowych komisja przerwie swoje czynności i ustali nowy termin odbioru końcowego robót. Podstawowym dokumentem do wykonania odbioru końcowego robót budowlanych jest protokół odbioru końcowego robót budowlanych sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru końcowego robót budowlanych Wykonawca zobowiązany jest przygotować następujące dokumenty: a) recepty i ustalenia technologiczne; b) wyniki badań i oznaczeń laboratoryjnych, jeżeli rodzaj wykonywanych robót powoduje potrzebę ich wykonania; c) deklarację zgodności lub certyfikaty zgodności wbudowanych materiałów; d) aprobaty techniczne, inne niezbędne dokumenty konieczne do przekazania obiektu do użytkowania. W przypadku, gdy wg komisji odbiorowej, roboty budowlane pod względem przygotowania dokumentacyjnego nie będą odpowiednio przygotowane, komisja wyznaczy Wykonawcy ponowny termin odbioru końcowego robót budowlanych. Wszystkie zarządzone przez komisje odbiorową roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania przedmiotowych robót poprawkowych i uzupełniających wyznaczy komisja odbiorowa Zamawiającego. 9.3 Odbiór robót ostateczny, czyli pogwarancyjny Odbiór ostateczny, czyli pogwarancyjny robót budowlanych polega na ocenie wykonania robót budowlanych związanych z usunięciem wad stwierdzonych przy odbiorze końcowym robót budowlanych i zaistniałych w okresie umownej udzielonej gwarancji. Odbiór ostateczny, czyli pogwarancyjny robót budowlanych będzie dokonany na podstawie wizualnej oceny obiektu i dokonuje się go wg zasad jak przy końcowym odbiorze robót budowlanych Warunki płatności Podstawa płatności będzie cena określona w umowie na podstawie oferty Wykonawcy, która winna uwzględniać wszystkie roboty podstawowe objęte zamówieniem oraz roboty 10

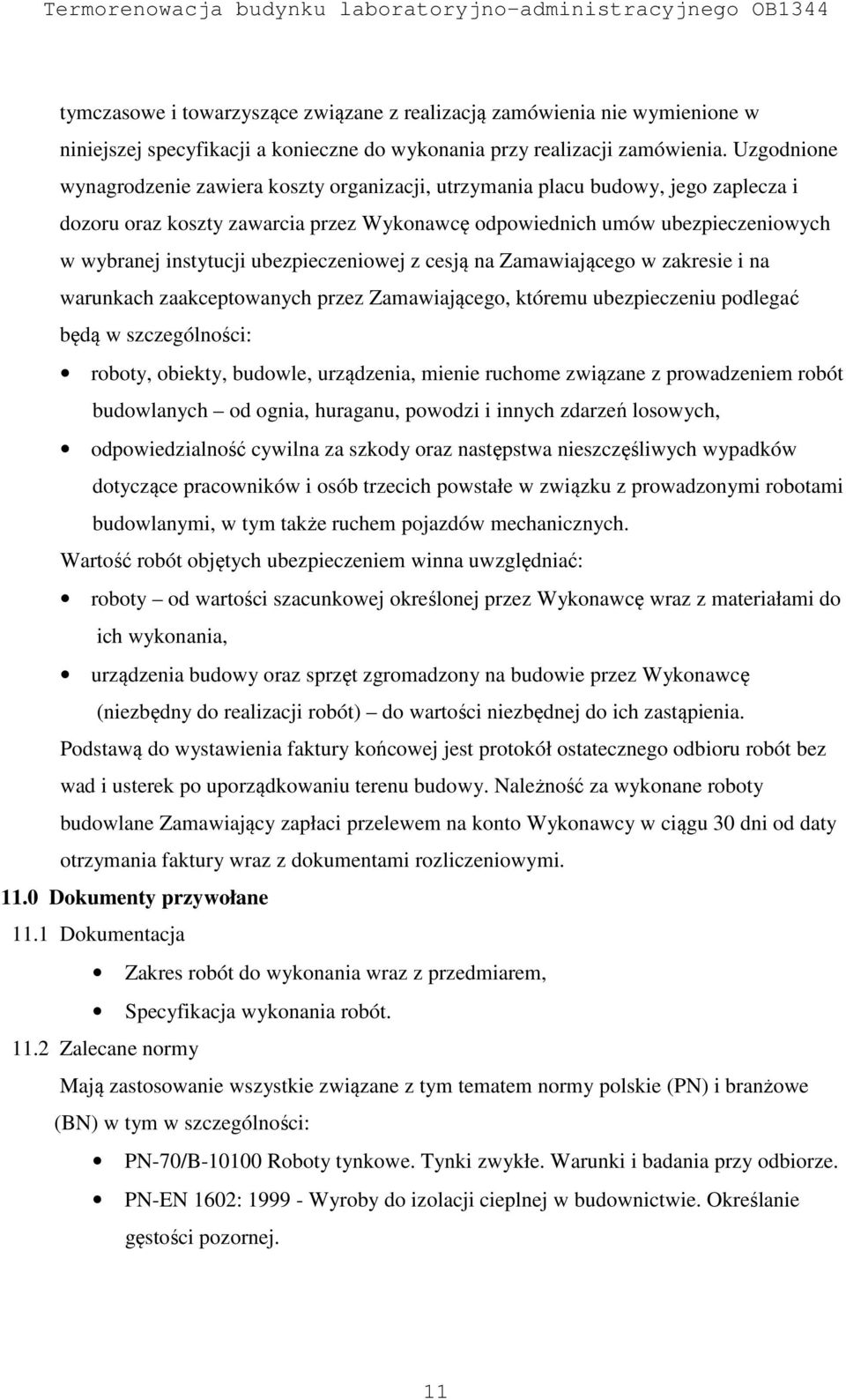

11 tymczasowe i towarzyszące związane z realizacją zamówienia nie wymienione w niniejszej specyfikacji a konieczne do wykonania przy realizacji zamówienia. Uzgodnione wynagrodzenie zawiera koszty organizacji, utrzymania placu budowy, jego zaplecza i dozoru oraz koszty zawarcia przez Wykonawcę odpowiednich umów ubezpieczeniowych w wybranej instytucji ubezpieczeniowej z cesją na Zamawiającego w zakresie i na warunkach zaakceptowanych przez Zamawiającego, któremu ubezpieczeniu podlegać będą w szczególności: roboty, obiekty, budowle, urządzenia, mienie ruchome związane z prowadzeniem robót budowlanych od ognia, huraganu, powodzi i innych zdarzeń losowych, odpowiedzialność cywilna za szkody oraz następstwa nieszczęśliwych wypadków dotyczące pracowników i osób trzecich powstałe w związku z prowadzonymi robotami budowlanymi, w tym także ruchem pojazdów mechanicznych. Wartość robót objętych ubezpieczeniem winna uwzględniać: roboty od wartości szacunkowej określonej przez Wykonawcę wraz z materiałami do ich wykonania, urządzenia budowy oraz sprzęt zgromadzony na budowie przez Wykonawcę (niezbędny do realizacji robót) do wartości niezbędnej do ich zastąpienia. Podstawą do wystawienia faktury końcowej jest protokół ostatecznego odbioru robót bez wad i usterek po uporządkowaniu terenu budowy. Należność za wykonane roboty budowlane Zamawiający zapłaci przelewem na konto Wykonawcy w ciągu 30 dni od daty otrzymania faktury wraz z dokumentami rozliczeniowymi Dokumenty przywołane 11.1 Dokumentacja Zakres robót do wykonania wraz z przedmiarem, Specyfikacja wykonania robót Zalecane normy Mają zastosowanie wszystkie związane z tym tematem normy polskie (PN) i branżowe (BN) w tym w szczególności: PN-70/B Roboty tynkowe. Tynki zwykłe. Warunki i badania przy odbiorze. PN-EN 1602: Wyroby do izolacji cieplnej w budownictwie. Określanie gęstości pozornej. 11

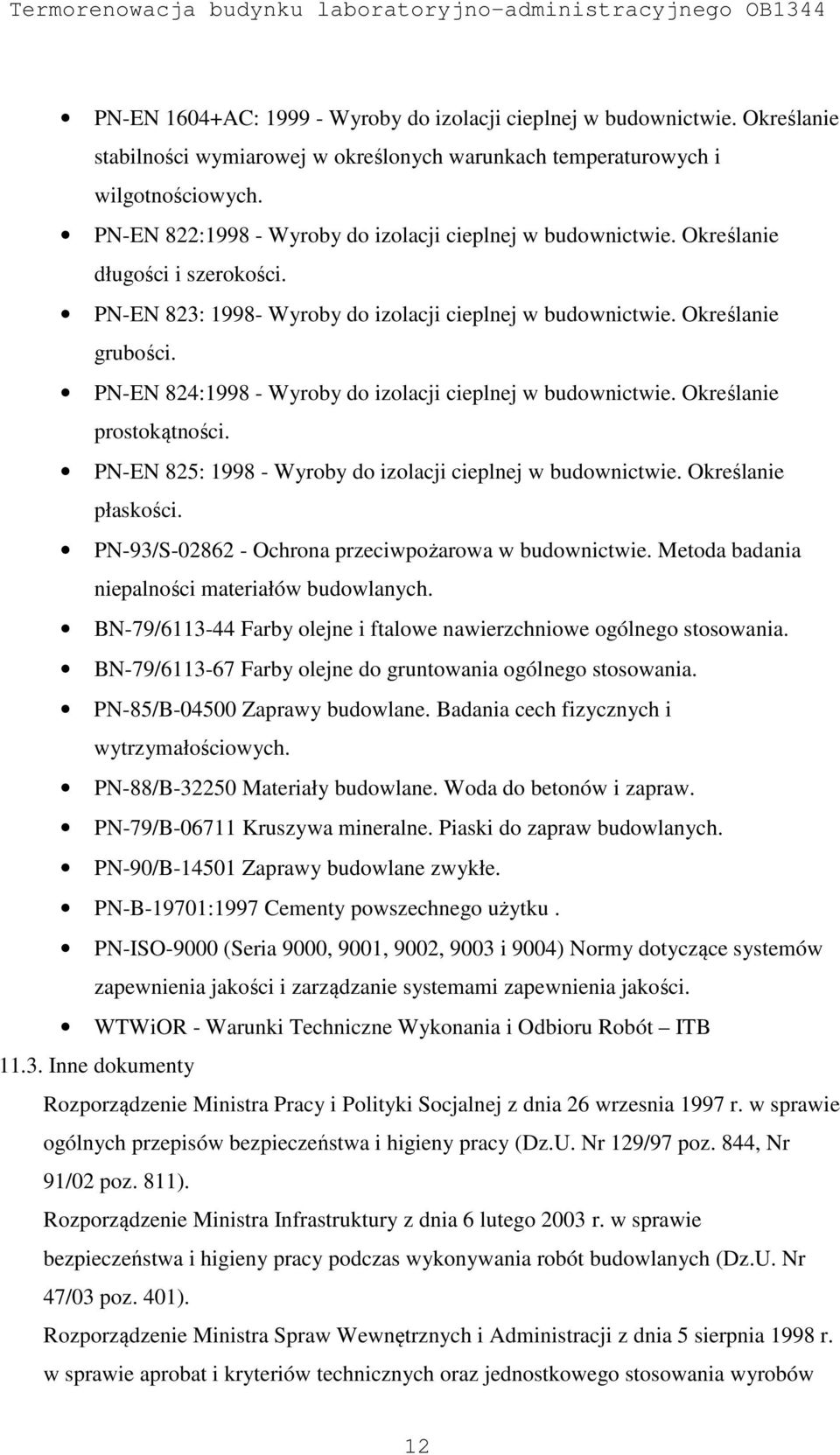

12 PN-EN 1604+AC: Wyroby do izolacji cieplnej w budownictwie. Określanie stabilności wymiarowej w określonych warunkach temperaturowych i wilgotnościowych. PN-EN 822: Wyroby do izolacji cieplnej w budownictwie. Określanie długości i szerokości. PN-EN 823: Wyroby do izolacji cieplnej w budownictwie. Określanie grubości. PN-EN 824: Wyroby do izolacji cieplnej w budownictwie. Określanie prostokątności. PN-EN 825: Wyroby do izolacji cieplnej w budownictwie. Określanie płaskości. PN-93/S Ochrona przeciwpożarowa w budownictwie. Metoda badania niepalności materiałów budowlanych. BN-79/ Farby olejne i ftalowe nawierzchniowe ogólnego stosowania. BN-79/ Farby olejne do gruntowania ogólnego stosowania. PN-85/B Zaprawy budowlane. Badania cech fizycznych i wytrzymałościowych. PN-88/B Materiały budowlane. Woda do betonów i zapraw. PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. PN-90/B Zaprawy budowlane zwykłe. PN-B-19701:1997 Cementy powszechnego użytku. PN-ISO-9000 (Seria 9000, 9001, 9002, 9003 i 9004) Normy dotyczące systemów zapewnienia jakości i zarządzanie systemami zapewnienia jakości. WTWiOR - Warunki Techniczne Wykonania i Odbioru Robót ITB Inne dokumenty Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzesnia 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 129/97 poz. 844, Nr 91/02 poz. 811). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47/03 poz. 401). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 5 sierpnia 1998 r. w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów 12

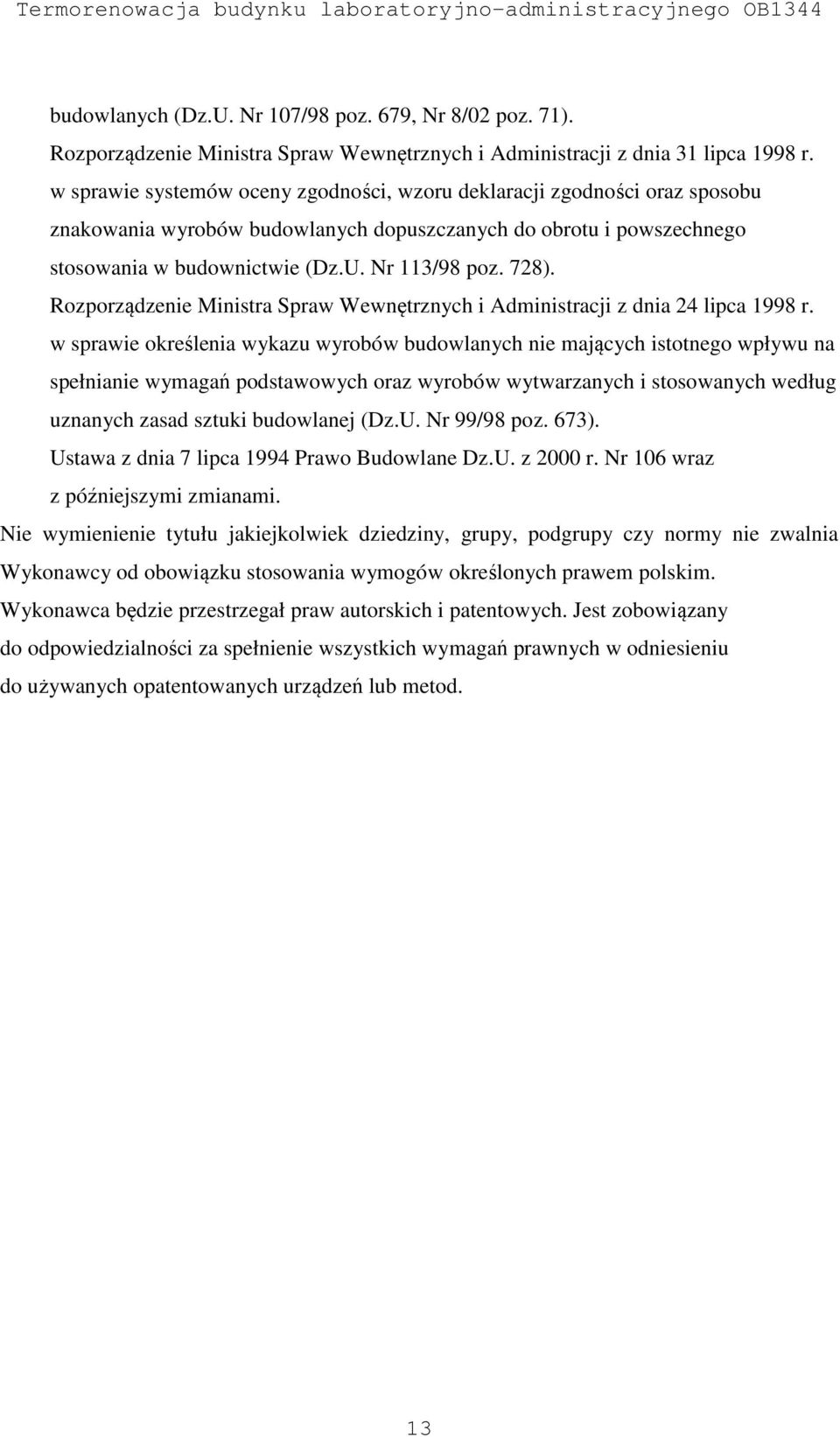

13 budowlanych (Dz.U. Nr 107/98 poz. 679, Nr 8/02 poz. 71). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 31 lipca 1998 r. w sprawie systemów oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu i powszechnego stosowania w budownictwie (Dz.U. Nr 113/98 poz. 728). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 1998 r. w sprawie określenia wykazu wyrobów budowlanych nie mających istotnego wpływu na spełnianie wymagań podstawowych oraz wyrobów wytwarzanych i stosowanych według uznanych zasad sztuki budowlanej (Dz.U. Nr 99/98 poz. 673). Ustawa z dnia 7 lipca 1994 Prawo Budowlane Dz.U. z 2000 r. Nr 106 wraz z późniejszymi zmianami. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 13

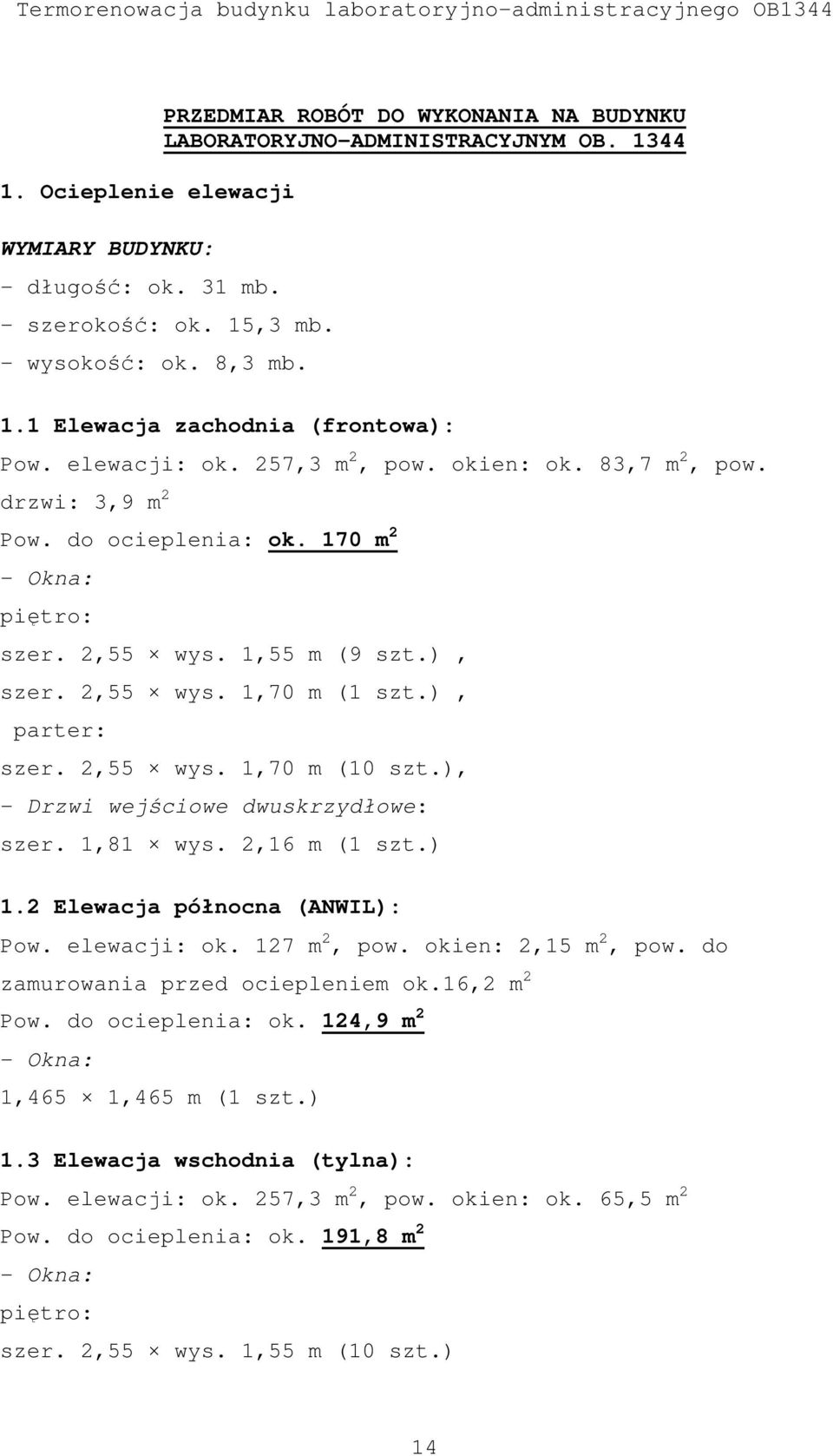

14 1. Ocieplenie elewacji WYMIARY BUDYNKU: - długość: ok. 31 mb. PRZEDMIAR ROBÓT DO WYKONANIA NA BUDYNKU LABORATORYJNO-ADMINISTRACYJNYM OB szerokość: ok. 15,3 mb. - wysokość: ok. 8,3 mb. 1.1 Elewacja zachodnia (frontowa): Pow. elewacji: ok. 257,3 m 2, pow. okien: ok. 83,7 m 2, pow. drzwi: 3,9 m 2 Pow. do ocieplenia: ok. 170 m 2 - Okna: piętro: szer. 2,55 wys. 1,55 m (9 szt.), szer. 2,55 wys. 1,70 m (1 szt.), parter: szer. 2,55 wys. 1,70 m (10 szt.), - Drzwi wejściowe dwuskrzydłowe: szer. 1,81 wys. 2,16 m (1 szt.) 1.2 Elewacja północna (ANWIL): Pow. elewacji: ok. 127 m 2, pow. okien: 2,15 m 2, pow. do zamurowania przed ociepleniem ok.16,2 m 2 Pow. do ocieplenia: ok. 124,9 m 2 - Okna: 1,465 1,465 m (1 szt.) 1.3 Elewacja wschodnia (tylna): Pow. elewacji: ok. 257,3 m 2, pow. okien: ok. 65,5 m 2 Pow. do ocieplenia: ok. 191,8 m 2 - Okna: piętro: szer. 2,55 wys. 1,55 m (10 szt.) 14

15 parter: szer. 1,72 wys. 0,81 m (6 szt.), szer. 2,55 wys. 1,70 m (4 szt.) 1.4 Elewacja południowa (miasto): Pow. elewacji: ok. 127 m 2, pow. przybudówki ok. 8,7 m 2, pow. okien: 2,15 m 2 Pow. do ocieplenia: ok. 116,2 m 2 Pow. do zamurowania przed ociepleniem ok. 10 m 2 - Okna: 1,465 1,465 m (1 szt.) - Przybudówka szer. 2,9 x wys. 3,0 m Łącznie do ocieplenia: około 607 m 2 elewacji styropianem 14 cm. 1.5 Ocieplenie obramowań wokół okien Ocieplenie styropianem 2 cm - około 62 m 2 2. Wymiana okien na piętrze: 2.1 Demontaż i montaż nowych okien - od strony zachodniej (front) okna o wymiarach: (2,55 1,55 m) x 9 szt. - od strony wschodniej (tylna elewacja) (2,55 1,55 m) x 10 szt. 2.2 Montaż nowych okien w ścianach szczytowych: - od strony południowej (od miasta) 1,465 1,465 m (1 szt.) - od strony północnej (Anwil) okna o wymiarach: 1,465 1,465 m (1 szt.) Łączna ilość okien do zamontowania - 21 szt. 3. Wymiana parapetów okiennych PCV 15

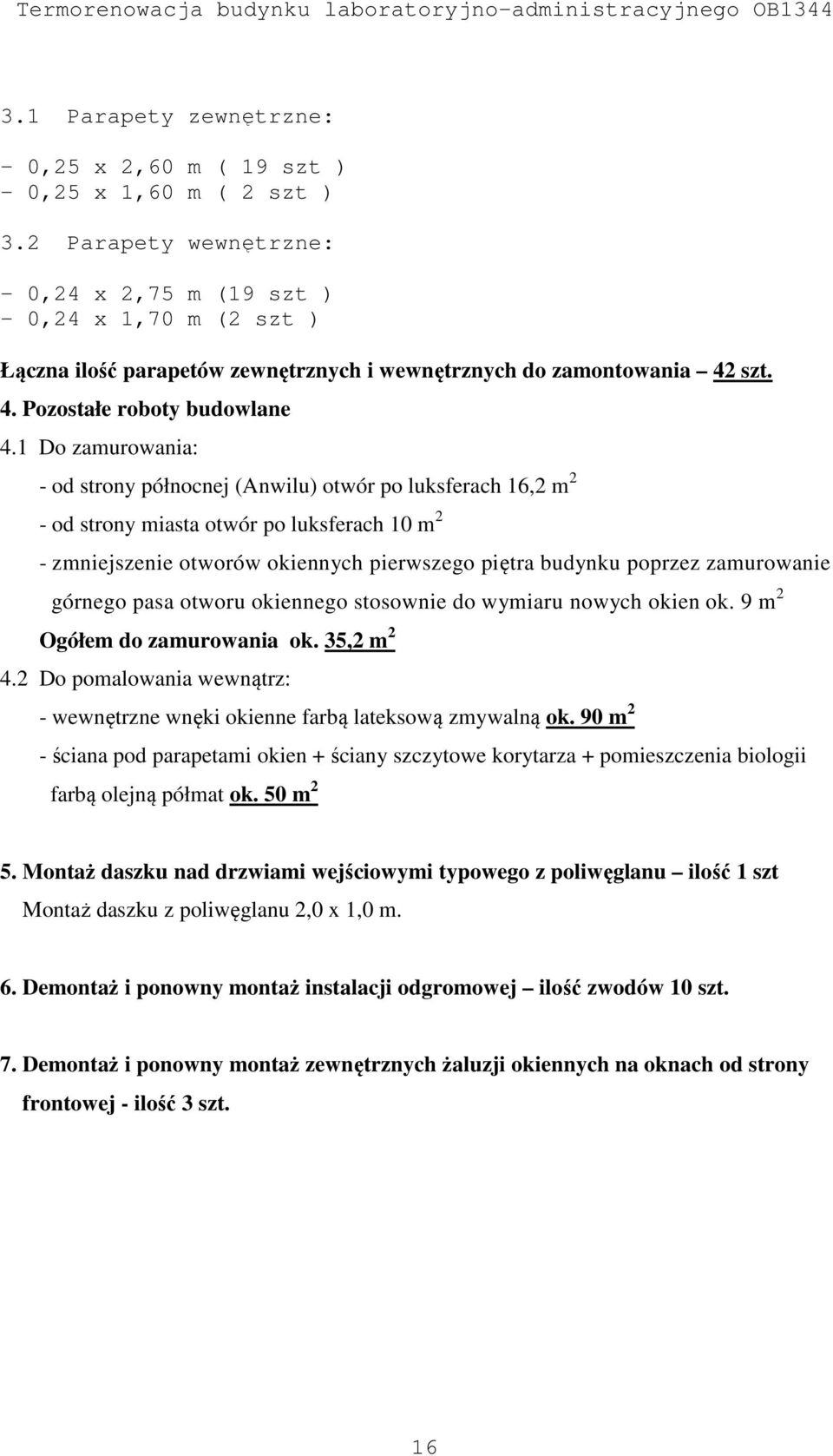

16 3.1 Parapety zewnętrzne: - 0,25 x 2,60 m ( 19 szt ) - 0,25 x 1,60 m ( 2 szt ) 3.2 Parapety wewnętrzne: - 0,24 x 2,75 m (19 szt ) - 0,24 x 1,70 m (2 szt ) Łączna ilość parapetów zewnętrznych i wewnętrznych do zamontowania 42 szt. 4. Pozostałe roboty budowlane 4.1 Do zamurowania: - od strony północnej (Anwilu) otwór po luksferach 16,2 m 2 - od strony miasta otwór po luksferach 10 m 2 - zmniejszenie otworów okiennych pierwszego piętra budynku poprzez zamurowanie górnego pasa otworu okiennego stosownie do wymiaru nowych okien ok. 9 m 2 Ogółem do zamurowania ok. 35,2 m Do pomalowania wewnątrz: - wewnętrzne wnęki okienne farbą lateksową zmywalną ok. 90 m 2 - ściana pod parapetami okien + ściany szczytowe korytarza + pomieszczenia biologii farbą olejną półmat ok. 50 m 2 5. Montaż daszku nad drzwiami wejściowymi typowego z poliwęglanu ilość 1 szt Montaż daszku z poliwęglanu 2,0 x 1,0 m. 6. Demontaż i ponowny montaż instalacji odgromowej ilość zwodów 10 szt. 7. Demontaż i ponowny montaż zewnętrznych żaluzji okiennych na oknach od strony frontowej - ilość 3 szt. 16
