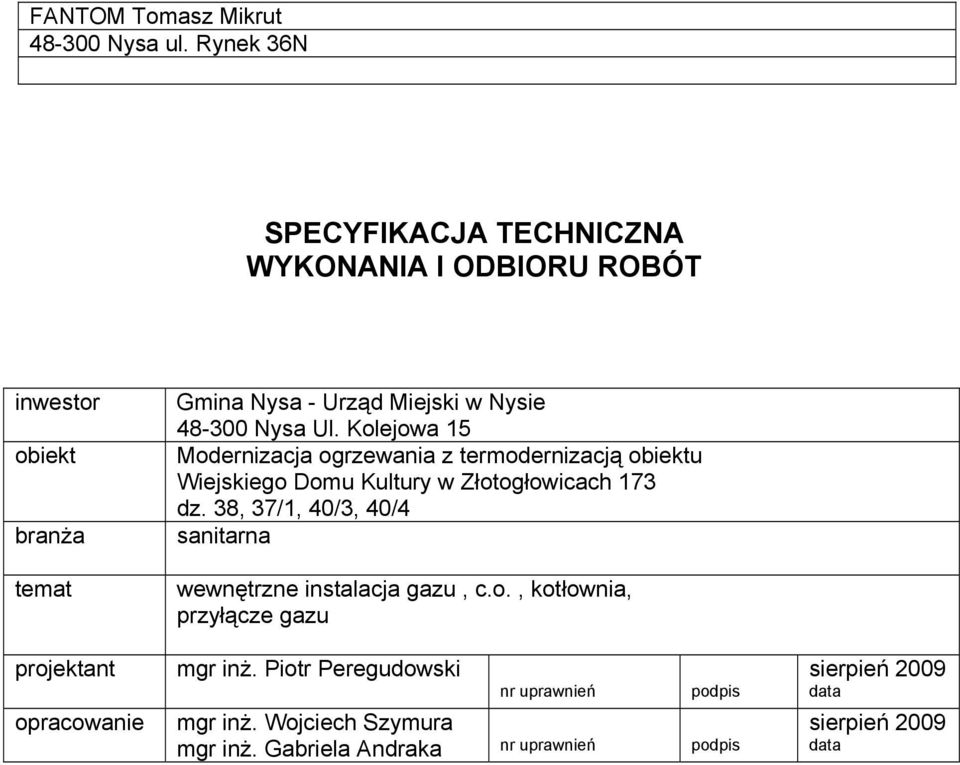

1 FANTOM Tomasz Mikrut Nysa ul. Rynek 36N SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT inwestor obiekt branża temat projektant opracowanie Gmina Nysa - Urząd Miejski w Nysie Nysa Ul. Kolejowa 15 Modernizacja ogrzewania z termodernizacją obiektu Wiejskiego Domu Kultury w Złotogłowicach 173 dz. 38, 37/1, 40/3, 40/4 sanitarna wewnętrzne instalacja gazu, c.o., kotłownia, przyłącze gazu mgr inż. Piotr Peregudowski nr uprawnień podpis mgr inż. Wojciech Szymura mgr inż. Gabriela Andraka nr uprawnień podpis sierpień 2009 data sierpień 2009 data

2 Roboty instalacyjne hydrauliczne kod CPV Instalacje centralnego ogrzewania kod CPV Instalacje gazowe kod CPV Instalowanie kotłów kod CPV Roboty budowlane w zakresie gazociągów kod CPV Betonowanie bez zbrojenia kod CPV Roboty w zakresie usuwania gleby kod CPV WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru robot instalacyjnych: centralnego ogrzewania, gazu, kotłowni i przyłącza gazu w budynku Wiejskiego Domu Kultury w Złotogłowicach Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu prac określonych w punkcie Zakres robót ST Roboty, których dotyczy ST, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nowej instalacji centralnego ogrzewania oraz gazu, kotłowni i przyłącza gazu w budynku Wiejskiego Domu Kultury w Złotogłowicach. Zakres prac obejmuje: demontaż instalacji; demontaż urządzeń montaż rurociągów; montaż urządzeń; montaż armatury; badania instalacji; wykonanie izolacji termicznej; regulacja działania instalacji; roboty ziemne Ogólne wymagania Wykonawca odpowiedzialny jest za realizację prac zgodnie z dokumentacja projektową, ST, poleceniami nadzoru inwestorskiego oraz zgodnie z art. 5,22,23 i 28 ustawy Prawo budowlane oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych, Polskimi Normami oraz innymi przepisami dotyczącymi przedmiotowej instalacji. 2. MATERIAŁY Materiały do wykonania robót instalacyjnych należy stosować zgodnie z dokumentacja projektową, opisem technicznym i rysunkami. Wszystkie materiały, których Wykonawca użyje do wbudowania muszą odpowiadać warunkom określonym w art. 10 ustawy Prawo budowlane i ustawie O wyrobach budowlanych Materiały do wbudowania Centralne ogrzewanie rury stalowe ze szwem przewody rury miedziane izolacja termiczna TERMAFLEX w płaszczu z PCV, TERMAFLEX na pionach bruzdach armatura odcinająca, przelotowa grzejniki stalowe płytowe Woda przewody rury stalowe ocynkowane

3 Instalacja gazowa rury stalowe bez szwu armatura odcinająca Przyłącze gazowe rury polietylenowe szeregu SDR11 z materiału klasy PE80 rury stalowe bez szwu armatura odcinająca Kotłownia kocioł gazowy kondensacyjny podgrzewacze pojemnościowe c.w.u. pompa cyrkulacyjna naczynie wzbiorcze zamknięte komin stalowy zewnętrzny 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót jak również przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. 4. TRANSPORT Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w odpowiednich pojemnikach. Podczas transportu, przeładunku i magazynowaniu rur i kształtek należy unikać zanieczyszczenia. Transport elementów do białego montażu powinien odbywać się krytymi środkami. Zaleca się transportowanie w oryginalnych opakowaniach producenta, Elementy wyposażenia należy przechowywać w magazynach lub pomieszczeniach zamkniętych. Dostarczoną armaturę należy uprzednio sprawdzić na szczelność. armaturę należy składować w pomieszczeniach zamkniętych. Materiały przeznaczone do wykonania izolacji ciepłochronnej powinny być przewożone krytymi środkami transportu, w sposób zabezpieczający przed zawilgoceniem, zanieczyszczeniem i zniszczeniem. 5. WYKONANIE ROBÓT 5.1. Montaż rurociągów Rurociągi centralnego ogrzewania z miedzi będą zgrzewane lutem miękkim. Łączenie odcinków z rur stalowych przewiduje się przez spawanie. Instalacja wody wykonana będzie z rur PP systemu BOR PLUS Wavin łączonych za pomocą zgrzewania polifuzyjnego. Wewnętrzną instalację kanalizacji sanitarnej wykonać należy z posiadających odpowiednie atesty rur z PCV, łączonych kielichowo z uszczelkami gumowymi. Przed ułożeniem rur należy sprawdzić trasę oraz usunąć wszystkie możliwe do wyeliminowania przeszkody. Przed zamontowaniem przewodów należy sprawdzić, nie posiadają uszkodzeń mechanicznych i czy nie są zanieczyszczone. Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. W miejscach przejść przez ściany i stropy nie wolno wykonywać żadnych połączeń. Przejścia te wykonać w tulejach ochronnych. Wolną przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem termoplastycznym. Wewnętrzna instalacja gazowa wykonana będzie z rur stalowych bez szwu, o sprawdzonej szczelności wg PN-84/H-74220, łączonych przez spawanie. Ewentualne przejścia przez ściany wykonać wg BN-82/ Wewnętrzną instalację gazową należy dwukrotnie oczyścić do 3-go stopnia czystości wg PN-70/H-97050, a następnie pomalować dwukrotnie farbą syntetyczną, podkładową, przeciwrdzewną ftalową 60%. Po czym instalacje należy pomalować dwukrotnie farbą ftalową nawierzchniową ogólnego stosowania w kolorze żółtym o symbolu

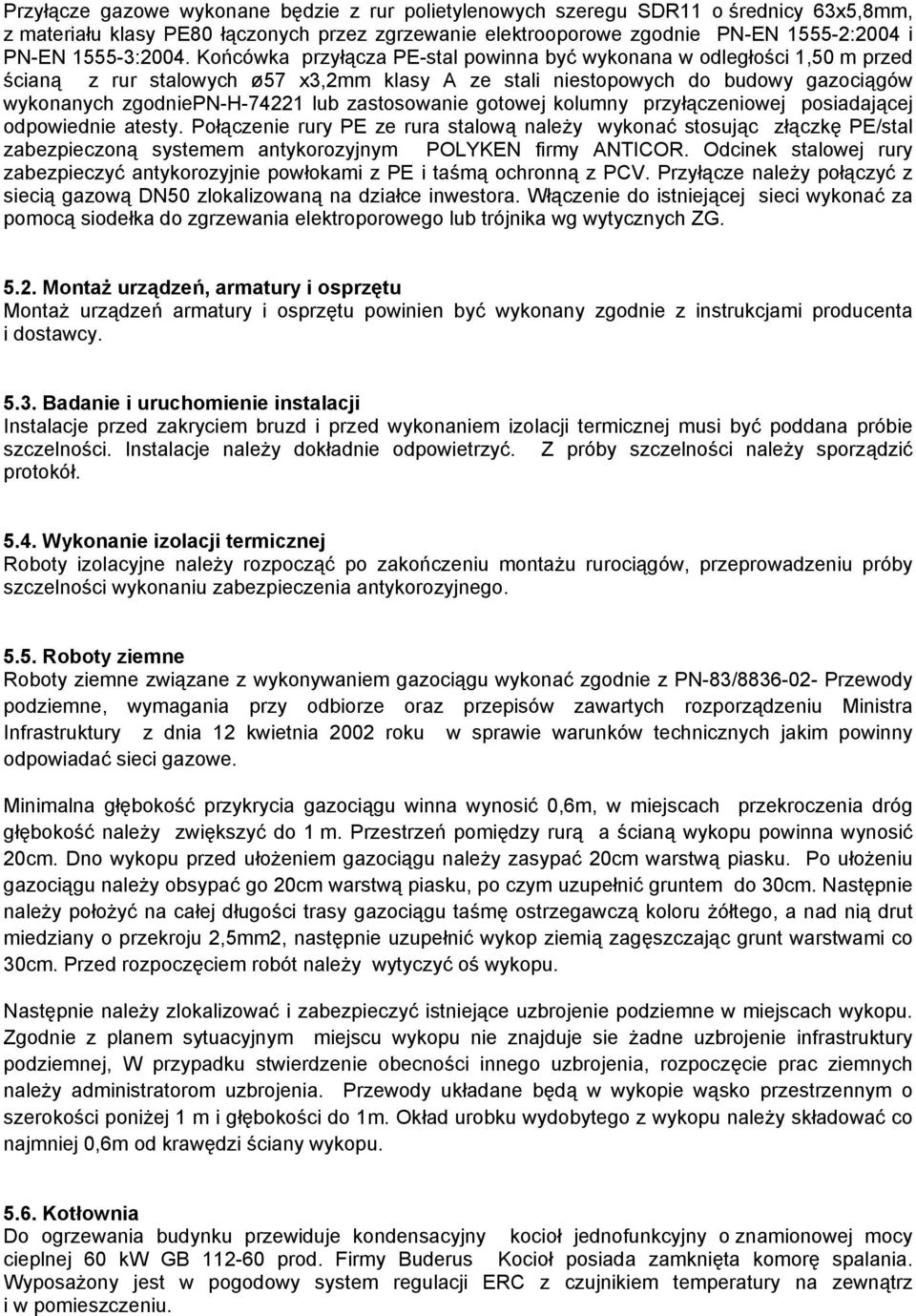

4 Przyłącze gazowe wykonane będzie z rur polietylenowych szeregu SDR11 o średnicy 63x5,8mm, z materiału klasy PE80 łączonych przez zgrzewanie elektrooporowe zgodnie PN-EN :2004 i PN-EN :2004. Końcówka przyłącza PE-stal powinna być wykonana w odległości 1,50 m przed ścianą z rur stalowych ø57 x3,2mm klasy A ze stali niestopowych do budowy gazociągów wykonanych zgodniepn-h lub zastosowanie gotowej kolumny przyłączeniowej posiadającej odpowiednie atesty. Połączenie rury PE ze rura stalową należy wykonać stosując złączkę PE/stal zabezpieczoną systemem antykorozyjnym POLYKEN firmy ANTICOR. Odcinek stalowej rury zabezpieczyć antykorozyjnie powłokami z PE i taśmą ochronną z PCV. Przyłącze należy połączyć z siecią gazową DN50 zlokalizowaną na działce inwestora. Włączenie do istniejącej sieci wykonać za pomocą siodełka do zgrzewania elektroporowego lub trójnika wg wytycznych ZG Montaż urządzeń, armatury i osprzętu Montaż urządzeń armatury i osprzętu powinien być wykonany zgodnie z instrukcjami producenta i dostawcy Badanie i uruchomienie instalacji Instalacje przed zakryciem bruzd i przed wykonaniem izolacji termicznej musi być poddana próbie szczelności. Instalacje należy dokładnie odpowietrzyć. Z próby szczelności należy sporządzić protokół Wykonanie izolacji termicznej Roboty izolacyjne należy rozpocząć po zakończeniu montażu rurociągów, przeprowadzeniu próby szczelności wykonaniu zabezpieczenia antykorozyjnego Roboty ziemne Roboty ziemne związane z wykonywaniem gazociągu wykonać zgodnie z PN-83/ Przewody podziemne, wymagania przy odbiorze oraz przepisów zawartych rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych jakim powinny odpowiadać sieci gazowe. Minimalna głębokość przykrycia gazociągu winna wynosić 0,6m, w miejscach przekroczenia dróg głębokość należy zwiększyć do 1 m. Przestrzeń pomiędzy rurą a ścianą wykopu powinna wynosić 20cm. Dno wykopu przed ułożeniem gazociągu należy zasypać 20cm warstwą piasku. Po ułożeniu gazociągu należy obsypać go 20cm warstwą piasku, po czym uzupełnić gruntem do 30cm. Następnie należy położyć na całej długości trasy gazociągu taśmę ostrzegawczą koloru żółtego, a nad nią drut miedziany o przekroju 2,5mm2, następnie uzupełnić wykop ziemią zagęszczając grunt warstwami co 30cm. Przed rozpoczęciem robót należy wytyczyć oś wykopu. Następnie należy zlokalizować i zabezpieczyć istniejące uzbrojenie podziemne w miejscach wykopu. Zgodnie z planem sytuacyjnym miejscu wykopu nie znajduje sie żadne uzbrojenie infrastruktury podziemnej, W przypadku stwierdzenie obecności innego uzbrojenia, rozpoczęcie prac ziemnych należy administratorom uzbrojenia. Przewody układane będą w wykopie wąsko przestrzennym o szerokości poniżej 1 m i głębokości do 1m. Okład urobku wydobytego z wykopu należy składować co najmniej 0,6m od krawędzi ściany wykopu Kotłownia Do ogrzewania budynku przewiduje kondensacyjny kocioł jednofunkcyjny o znamionowej mocy cieplnej 60 kw GB prod. Firmy Buderus Kocioł posiada zamknięta komorę spalania. Wyposażony jest w pogodowy system regulacji ERC z czujnikiem temperatury na zewnątrz i w pomieszczeniu.

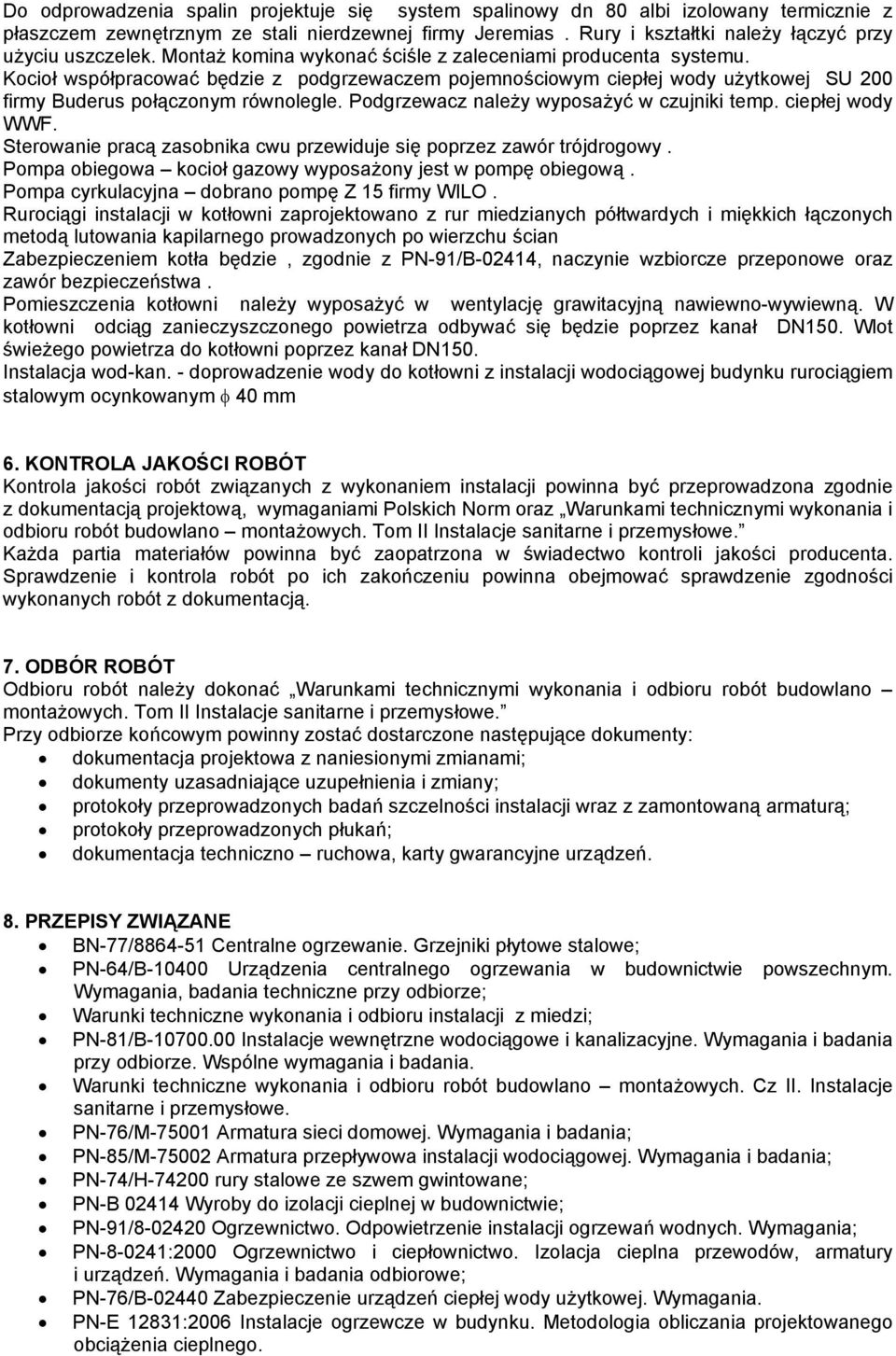

5 Do odprowadzenia spalin projektuje się system spalinowy dn 80 albi izolowany termicznie z płaszczem zewnętrznym ze stali nierdzewnej firmy Jeremias. Rury i kształtki należy łączyć przy użyciu uszczelek. Montaż komina wykonać ściśle z zaleceniami producenta systemu. Kocioł współpracować będzie z podgrzewaczem pojemnościowym ciepłej wody użytkowej SU 200 firmy Buderus połączonym równolegle. Podgrzewacz należy wyposażyć w czujniki temp. ciepłej wody WWF. Sterowanie pracą zasobnika cwu przewiduje się poprzez zawór trójdrogowy. Pompa obiegowa kocioł gazowy wyposażony jest w pompę obiegową. Pompa cyrkulacyjna dobrano pompę Z 15 firmy WILO. Rurociągi instalacji w kotłowni zaprojektowano z rur miedzianych półtwardych i miękkich łączonych metodą lutowania kapilarnego prowadzonych po wierzchu ścian Zabezpieczeniem kotła będzie, zgodnie z PN-91/B-02414, naczynie wzbiorcze przeponowe oraz zawór bezpieczeństwa. Pomieszczenia kotłowni należy wyposażyć w wentylację grawitacyjną nawiewno-wywiewną. W kotłowni odciąg zanieczyszczonego powietrza odbywać się będzie poprzez kanał DN150. Wlot świeżego powietrza do kotłowni poprzez kanał DN150. Instalacja wod-kan. - doprowadzenie wody do kotłowni z instalacji wodociągowej budynku rurociągiem stalowym ocynkowanym 40 mm 6. KONTROLA JAKOŚCI ROBÓT Kontrola jakości robót związanych z wykonaniem instalacji powinna być przeprowadzona zgodnie z dokumentacją projektową, wymaganiami Polskich Norm oraz Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Tom II Instalacje sanitarne i przemysłowe. Każda partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Sprawdzenie i kontrola robót po ich zakończeniu powinna obejmować sprawdzenie zgodności wykonanych robót z dokumentacją. 7. ODBÓR ROBÓT Odbioru robót należy dokonać Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Tom II Instalacje sanitarne i przemysłowe. Przy odbiorze końcowym powinny zostać dostarczone następujące dokumenty: dokumentacja projektowa z naniesionymi zmianami; dokumenty uzasadniające uzupełnienia i zmiany; protokoły przeprowadzonych badań szczelności instalacji wraz z zamontowaną armaturą; protokoły przeprowadzonych płukań; dokumentacja techniczno ruchowa, karty gwarancyjne urządzeń. 8. PRZEPISY ZWIĄZANE BN-77/ Centralne ogrzewanie. Grzejniki płytowe stalowe; PN-64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania, badania techniczne przy odbiorze; Warunki techniczne wykonania i odbioru instalacji z miedzi; PN-81/B Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. Wspólne wymagania i badania. Warunki techniczne wykonania i odbioru robót budowlano montażowych. Cz II. Instalacje sanitarne i przemysłowe. PN-76/M Armatura sieci domowej. Wymagania i badania; PN-85/M Armatura przepływowa instalacji wodociągowej. Wymagania i badania; PN-74/H rury stalowe ze szwem gwintowane; PN-B Wyroby do izolacji cieplnej w budownictwie; PN-91/ Ogrzewnictwo. Odpowietrzenie instalacji ogrzewań wodnych. Wymagania; PN :2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorowe; PN-76/B Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania. PN-E 12831:2006 Instalacje ogrzewcze w budynku. Metodologia obliczania projektowanego obciążenia cieplnego.

6 PN-B Ogrzewnictwo, ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów grzewczych. PN-B-02414:1999 Ogrzewnictwo, ciepłownictwo. Zabezpieczenie instalacji ogrzewania wodnego systemu zamkniętego z naczyniami wzbiorczymi zamkniętymi. Wymagania. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych jakim powinny odpowiadać budynki z dnia 12 kwietnia 2002 r. (Dz.U. nr 75 z 2002 r. poz. 690 póz. zmianami). Warunki techniczne wykonania i odbioru robót budowlano montażowych czii Warunki techniczne wykonania i odbioru instalacji grzewczych COBRTI INSTAL Warszawa zeszyt 6 Warunki techniczne wykonania i odbioru instalacji wodociągowych COBRTI INSTAL Warszawa zeszyt 7
