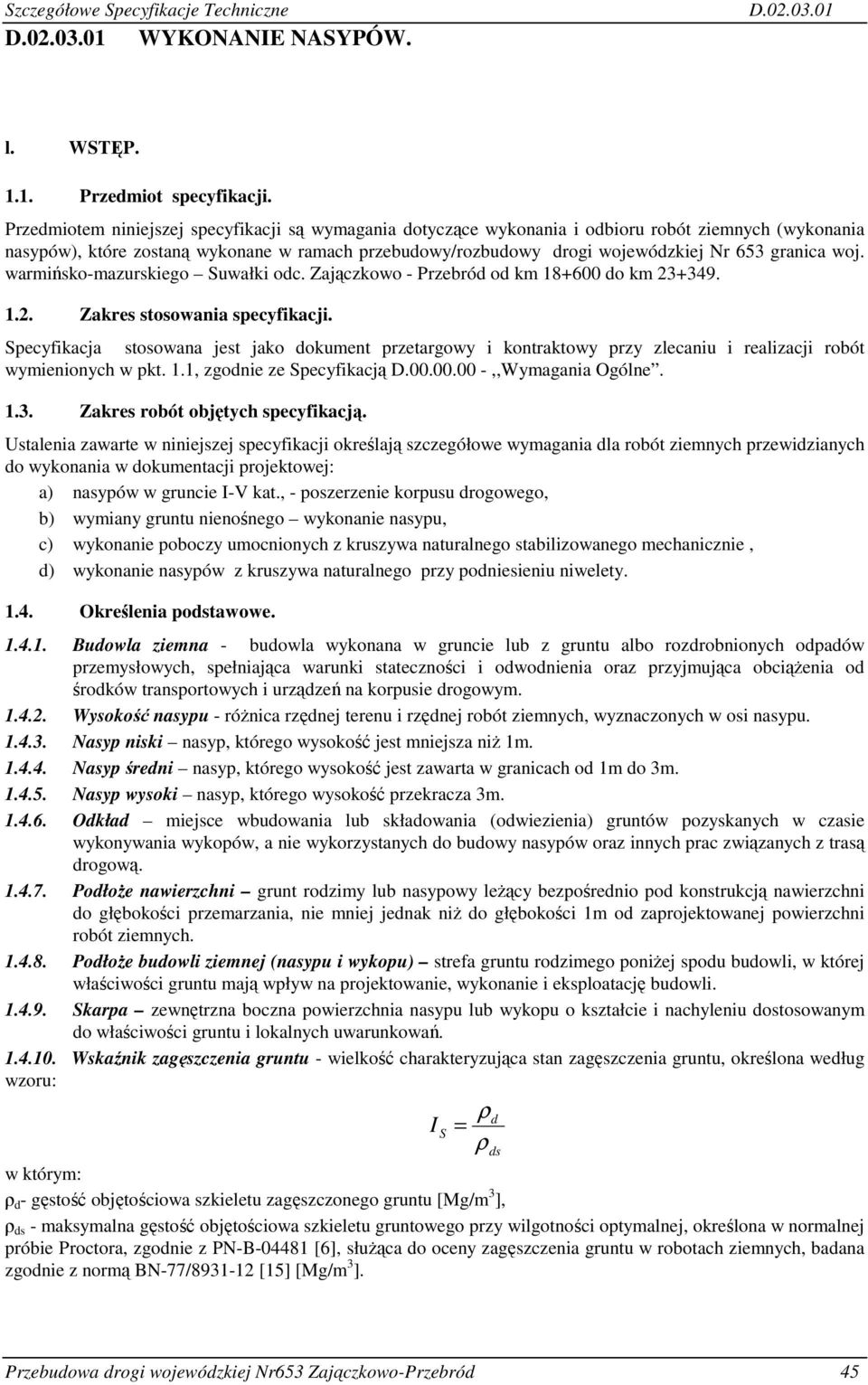

1 Szczegółowe Specyfikacje Techniczne WYKONANIE NASYPÓW. l. WSTĘP Przedmiot specyfikacji. Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru robót ziemnych (wykonania nasypów), które zostaną wykonane w ramach przebudowy/rozbudowy drogi wojewódzkiej Nr 653 granica woj. warmińsko-mazurskiego Suwałki odc. Zajączkowo - Przebród od km do km Zakres stosowania specyfikacji. Specyfikacja stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1, zgodnie ze Specyfikacją D ,,Wymagania Ogólne Zakres robót objętych specyfikacją. Ustalenia zawarte w niniejszej specyfikacji określają szczegółowe wymagania dla robót ziemnych przewidzianych do wykonania w dokumentacji projektowej: a) nasypów w gruncie I-V kat., - poszerzenie korpusu drogowego, b) wymiany gruntu nienośnego wykonanie nasypu, c) wykonanie poboczy umocnionych z kruszywa naturalnego stabilizowanego mechanicznie, d) wykonanie nasypów z kruszywa naturalnego przy podniesieniu niwelety Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu albo rozdrobnionych odpadów przemysłowych, spełniająca warunki stateczności i odwodnienia oraz przyjmująca obciąŝenia od środków transportowych i urządzeń na korpusie drogowym Wysokość nasypu - róŝnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu Nasyp niski nasyp, którego wysokość jest mniejsza niŝ 1m Nasyp średni nasyp, którego wysokość jest zawarta w granicach od 1m do 3m Nasyp wysoki nasyp, którego wysokość przekracza 3m Odkład miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową PodłoŜe nawierzchni grunt rodzimy lub nasypowy leŝący bezpośrednio pod konstrukcją nawierzchni do głębokości przemarzania, nie mniej jednak niŝ do głębokości 1m od zaprojektowanej powierzchni robót ziemnych PodłoŜe budowli ziemnej (nasypu i wykopu) strefa gruntu rodzimego poniŝej spodu budowli, w której właściwości gruntu mają wpływ na projektowanie, wykonanie i eksploatację budowli Skarpa zewnętrzna boczna powierzchnia nasypu lub wykopu o kształcie i nachyleniu dostosowanym do właściwości gruntu i lokalnych uwarunkowań Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona według wzoru: I S ρd = ρ w którym: ρ d - gęstość objętościowa szkieletu zagęszczonego gruntu [Mg/m 3 ], ρ ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, określona w normalnej próbie Proctora, zgodnie z PN-B [6], słuŝąca do oceny zagęszczenia gruntu w robotach ziemnych, badana zgodnie z normą BN-77/ [15] [Mg/m 3 ]. ds Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 45

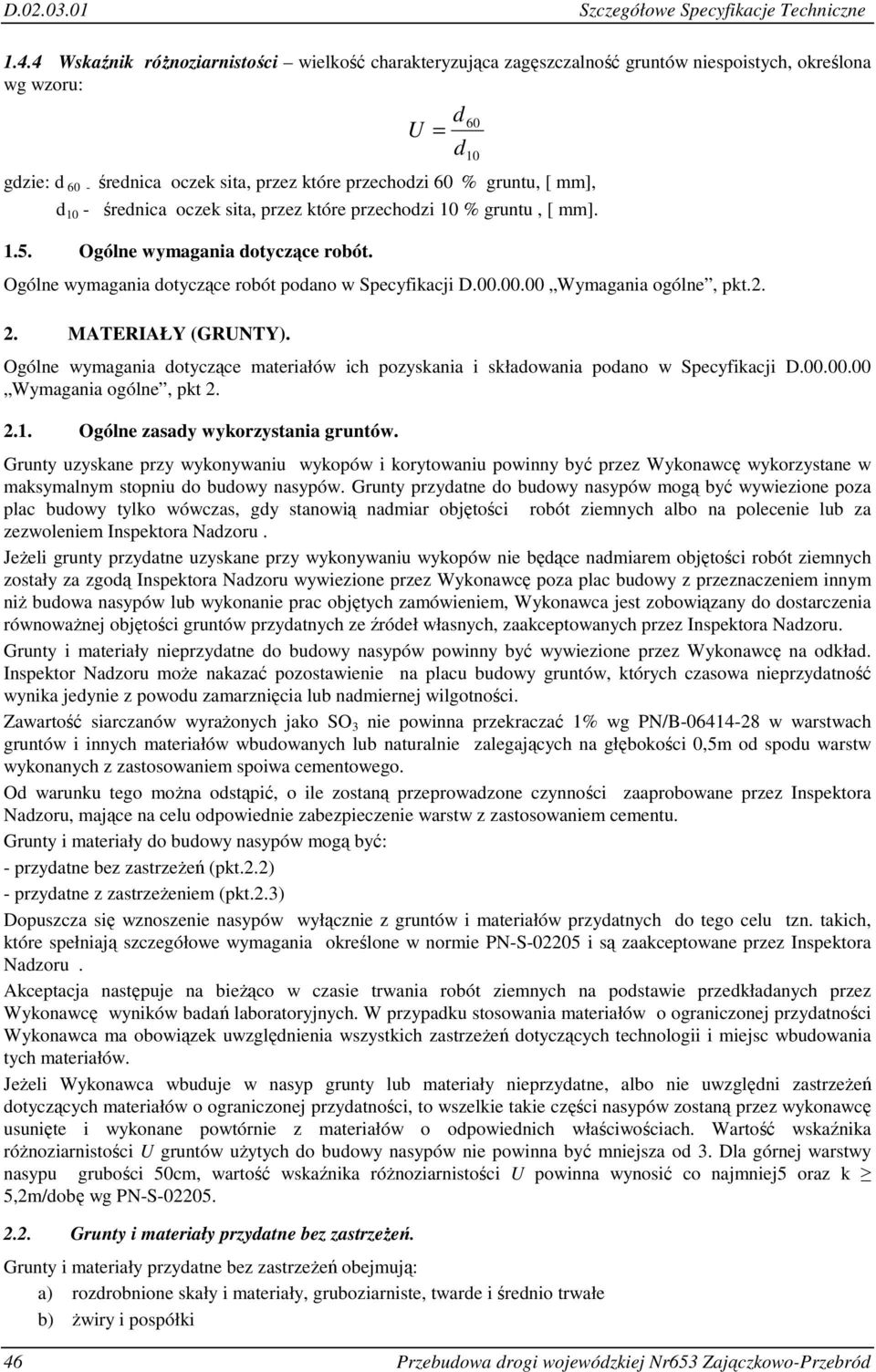

2 Szczegółowe Specyfikacje Techniczne Wskaźnik róŝnoziarnistości wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d U = d gdzie: d 60 - średnica oczek sita, przez które przechodzi 60 % gruntu, [ mm], d 10 - średnica oczek sita, przez które przechodzi 10 % gruntu, [ mm] Ogólne wymagania dotyczące robót. Ogólne wymagania dotyczące robót podano w Specyfikacji D Wymagania ogólne, pkt MATERIAŁY (GRUNTY). Ogólne wymagania dotyczące materiałów ich pozyskania i składowania podano w Specyfikacji D Wymagania ogólne, pkt Ogólne zasady wykorzystania gruntów. Grunty uzyskane przy wykonywaniu wykopów i korytowaniu powinny być przez Wykonawcę wykorzystane w maksymalnym stopniu do budowy nasypów. Grunty przydatne do budowy nasypów mogą być wywiezione poza plac budowy tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych albo na polecenie lub za zezwoleniem Inspektora Nadzoru. JeŜeli grunty przydatne uzyskane przy wykonywaniu wykopów nie będące nadmiarem objętości robót ziemnych zostały za zgodą Inspektora Nadzoru wywiezione przez Wykonawcę poza plac budowy z przeznaczeniem innym niŝ budowa nasypów lub wykonanie prac objętych zamówieniem, Wykonawca jest zobowiązany do dostarczenia równowaŝnej objętości gruntów przydatnych ze źródeł własnych, zaakceptowanych przez Inspektora Nadzoru. Grunty i materiały nieprzydatne do budowy nasypów powinny być wywiezione przez Wykonawcę na odkład. Inspektor Nadzoru moŝe nakazać pozostawienie na placu budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. Zawartość siarczanów wyraŝonych jako SO 3 nie powinna przekraczać 1% wg PN/B w warstwach gruntów i innych materiałów wbudowanych lub naturalnie zalegających na głębokości 0,5m od spodu warstw wykonanych z zastosowaniem spoiwa cementowego. Od warunku tego moŝna odstąpić, o ile zostaną przeprowadzone czynności zaaprobowane przez Inspektora Nadzoru, mające na celu odpowiednie zabezpieczenie warstw z zastosowaniem cementu. Grunty i materiały do budowy nasypów mogą być: - przydatne bez zastrzeŝeń (pkt.2.2) - przydatne z zastrzeŝeniem (pkt.2.3) Dopuszcza się wznoszenie nasypów wyłącznie z gruntów i materiałów przydatnych do tego celu tzn. takich, które spełniają szczegółowe wymagania określone w normie PN-S i są zaakceptowane przez Inspektora Nadzoru. Akceptacja następuje na bieŝąco w czasie trwania robót ziemnych na podstawie przedkładanych przez Wykonawcę wyników badań laboratoryjnych. W przypadku stosowania materiałów o ograniczonej przydatności Wykonawca ma obowiązek uwzględnienia wszystkich zastrzeŝeń dotyczących technologii i miejsc wbudowania tych materiałów. JeŜeli Wykonawca wbuduje w nasyp grunty lub materiały nieprzydatne, albo nie uwzględni zastrzeŝeń dotyczących materiałów o ograniczonej przydatności, to wszelkie takie części nasypów zostaną przez wykonawcę usunięte i wykonane powtórnie z materiałów o odpowiednich właściwościach. Wartość wskaźnika róŝnoziarnistości U gruntów uŝytych do budowy nasypów nie powinna być mniejsza od 3. Dla górnej warstwy nasypu grubości 50cm, wartość wskaźnika róŝnoziarnistości U powinna wynosić co najmniej5 oraz k 5,2m/dobę wg PN-S Grunty i materiały przydatne bez zastrzeŝeń. Grunty i materiały przydatne bez zastrzeŝeń obejmują: a) rozdrobnione skały i materiały, gruboziarniste, twarde i średnio trwałe b) Ŝwiry i pospółki 46 Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 60 10

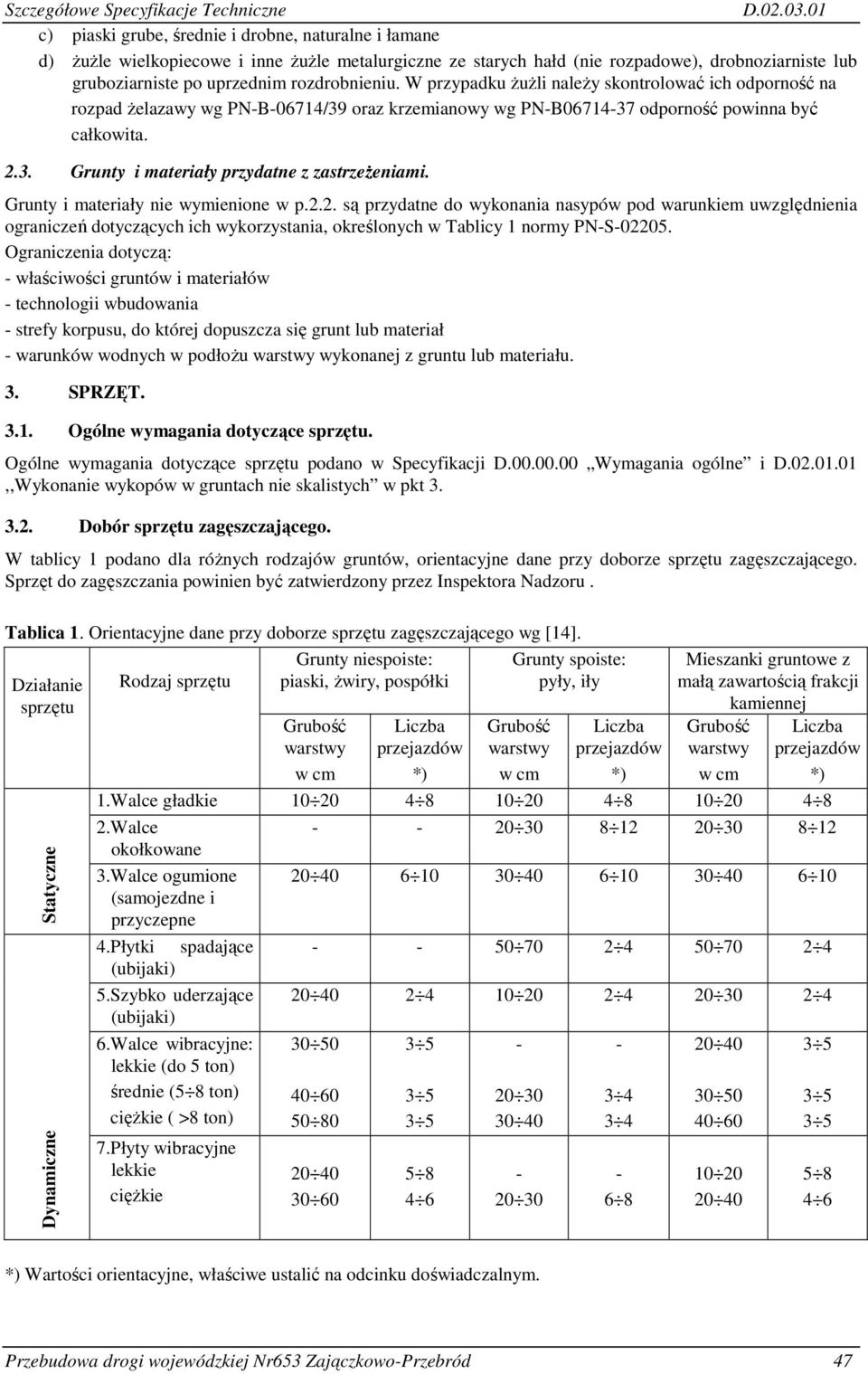

3 Szczegółowe Specyfikacje Techniczne c) piaski grube, średnie i drobne, naturalne i łamane d) ŜuŜle wielkopiecowe i inne ŜuŜle metalurgiczne ze starych hałd (nie rozpadowe), drobnoziarniste lub gruboziarniste po uprzednim rozdrobnieniu. W przypadku ŜuŜli naleŝy skontrolować ich odporność na rozpad Ŝelazawy wg PN-B-06714/39 oraz krzemianowy wg PN-B odporność powinna być całkowita Grunty i materiały przydatne z zastrzeŝeniami. Grunty i materiały nie wymienione w p.2.2. są przydatne do wykonania nasypów pod warunkiem uwzględnienia ograniczeń dotyczących ich wykorzystania, określonych w Tablicy 1 normy PN-S Ograniczenia dotyczą: - właściwości gruntów i materiałów - technologii wbudowania - strefy korpusu, do której dopuszcza się grunt lub materiał - warunków wodnych w podłoŝu warstwy wykonanej z gruntu lub materiału. 3. SPRZĘT Ogólne wymagania dotyczące sprzętu. Ogólne wymagania dotyczące sprzętu podano w Specyfikacji D Wymagania ogólne i D ,,Wykonanie wykopów w gruntach nie skalistych w pkt Dobór sprzętu zagęszczającego. W tablicy 1 podano dla róŝnych rodzajów gruntów, orientacyjne dane przy doborze sprzętu zagęszczającego. Sprzęt do zagęszczania powinien być zatwierdzony przez Inspektora Nadzoru. Tablica 1. Orientacyjne dane przy doborze sprzętu zagęszczającego wg [14]. Działanie sprzętu Statyczne Dynamiczne Rodzaj sprzętu Grunty niespoiste: piaski, Ŝwiry, pospółki Grubość warstwy w cm Liczba przejazdów *) Grunty spoiste: pyły, iły Grubość warstwy w cm Liczba przejazdów *) Mieszanki gruntowe z małą zawartością frakcji kamiennej Grubość warstwy w cm Liczba przejazdów *) 1.Walce gładkie Walce okołkowane Walce ogumione (samojezdne i przyczepne 4.Płytki spadające (ubijaki) 5.Szybko uderzające (ubijaki) 6.Walce wibracyjne: lekkie (do 5 ton) średnie (5 8 ton) cięŝkie ( >8 ton) Płyty wibracyjne lekkie cięŝkie *) Wartości orientacyjne, właściwe ustalić na odcinku doświadczalnym. Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 47

4 4. TRANSPORT. Szczegółowe Specyfikacje Techniczne 4.1. Wymagania ogólne dotyczące transportu. Wymagania ogólne dotyczące transportu podano w Specyfikacji D Wymagania ogólne i Specyfikacji D ,, Wykonanie wykopów w gruntach nie skalistych w pkt WYKONANIE ROBÓT Ogólne zasady wykonywania robót. Ogólne zasady wykonywania robót podano w Specyfikacji D Wymagania ogólne, pkt Dokop Miejsce dokopu. Wykonawca dokona wyboru miejsca dokopu i musi być ono zaakceptowane przez Inspektora Nadzoru. Miejsce ukopu lub dokopu powinno być tak dobrane, Ŝeby zapewnić przewóz lub przemieszczanie gruntu na jak najkrótszych odległościach. O ile to moŝliwe, transport gruntu powinien odbywać się w poziomie lub spadkiem terenu Zasady prowadzenia robót w dokopie. Pozyskiwanie gruntu z dokopu moŝe rozpocząć się dopiero po pobraniu próbek i zbadaniu przydatności zalegającego gruntu do budowy nasypów oraz po wydaniu zgody na piśmie przez Inspektora Nadzoru. Głębokość, na jaką naleŝy ocenić przydatność gruntu powinna być dostosowana do zakresu prac. Grunty nieprzydatne do budowy nasypów nie powinny być odspajane, chyba Ŝe wymaga tego dostęp do gruntu przeznaczonego do przewiezienia z dokopu w nasyp. Odspojone przez Wykonawcę grunty nieprzydatne powinny być wbudowane z powrotem w miejscu ich pozyskania, zgodnie ze wskazaniami Inspektora Nadzoru. Roboty te będą włączone do obmiaru robót i opłacone przez Zamawiającego tylko wówczas, gdy odspojenie gruntów nieprzydatnych było konieczne i zostało potwierdzone przez Inspektora Nadzoru. O ile to konieczne, dokop naleŝy odwodnić przez wykonanie rowu odpływowego Wykonanie nasypów Przygotowanie podłoŝa w obrębie podstawy nasypu. Przed przystąpieniem do wykonywania nasypu naleŝy w obrębie jego podstawy zakończyć roboty przygotowawcze, określone w dokumentacji projektowej oraz w Specyfikacjach: D , D , i D Wykonawca przy uŝyciu widocznych palików wyznaczy zarysy skarp nasypów zgodnie z normą PN- S i Specyfikacją D Przed przystąpieniem do wykonywania nasypów Wykonawca dokona obmiaru terenu po zdjęciu warstwy humusu Wycięcie stopni w zboczu. JeŜeli pochylenie poprzeczne terenu w stosunku do osi nasypu jest większe niŝ 1:5 naleŝy, dla zabezpieczenia przed zsuwaniem się nasypu, wykonać w zboczu stopnie o spadku górnej powierzchni, wynoszącym około 4% ±1% i szerokości 1,0 2,5m Ogólne zasady wykonywania nasypów Wykonawca powinien skontrolować wskaźnik zagęszczenia gruntów rodzimych, zalegających w górnej strefie podłoŝa nasypu, do głębokości 0,5m od powierzchni terenu. JeŜeli wartość wskaźnika zagęszczenia jest mniejsza niŝ określona w tablicy 2, Wykonawca powinien dogęścić podłoŝe tak, aby powyŝsze wymaganie zostało spełnione. JeŜeli wartość wskaźnika zagęszczenia określone w tablicy 2 nie mogą być osiągnięte przez bezpośrednie zagęszczenie podłoŝa, to naleŝy je wymienić lub za zgodą Inspektora Nadzoru podjąć środki w celu ulepszenia podłoŝa nasypu, umoŝliwiające uzyskanie wymaganych wartości. 48 Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród

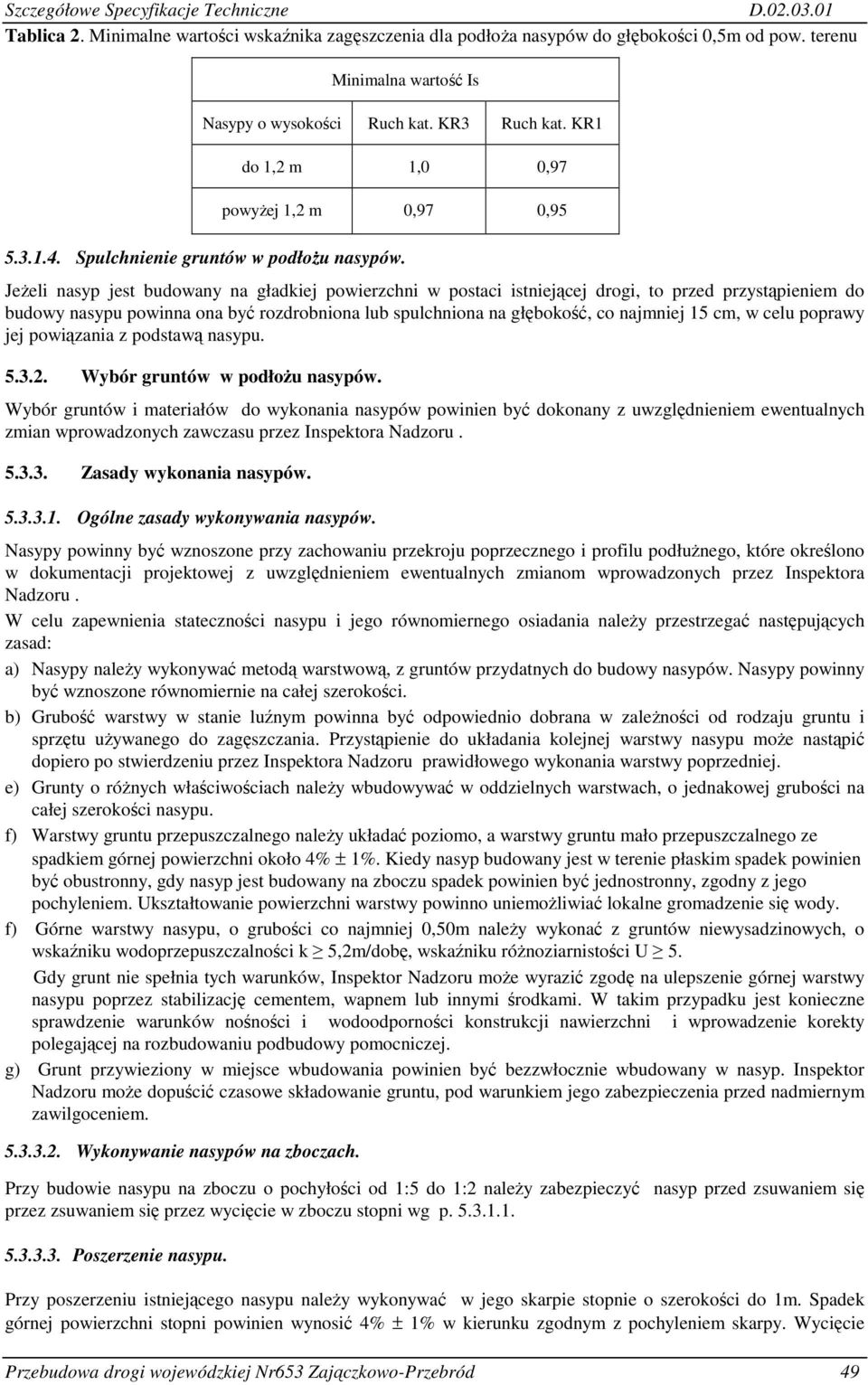

5 Szczegółowe Specyfikacje Techniczne Tablica 2. Minimalne wartości wskaźnika zagęszczenia dla podłoŝa nasypów do głębokości 0,5m od pow. terenu Minimalna wartość Is Nasypy o wysokości Ruch kat. KR3 Ruch kat. KR1 do 1,2 m 1,0 0,97 powyŝej 1,2 m 0,97 0, Spulchnienie gruntów w podłoŝu nasypów. JeŜeli nasyp jest budowany na gładkiej powierzchni w postaci istniejącej drogi, to przed przystąpieniem do budowy nasypu powinna ona być rozdrobniona lub spulchniona na głębokość, co najmniej 15 cm, w celu poprawy jej powiązania z podstawą nasypu Wybór gruntów w podłoŝu nasypów. Wybór gruntów i materiałów do wykonania nasypów powinien być dokonany z uwzględnieniem ewentualnych zmian wprowadzonych zawczasu przez Inspektora Nadzoru Zasady wykonania nasypów Ogólne zasady wykonywania nasypów. Nasypy powinny być wznoszone przy zachowaniu przekroju poprzecznego i profilu podłuŝnego, które określono w dokumentacji projektowej z uwzględnieniem ewentualnych zmianom wprowadzonych przez Inspektora Nadzoru. W celu zapewnienia stateczności nasypu i jego równomiernego osiadania naleŝy przestrzegać następujących zasad: a) Nasypy naleŝy wykonywać metodą warstwową, z gruntów przydatnych do budowy nasypów. Nasypy powinny być wznoszone równomiernie na całej szerokości. b) Grubość warstwy w stanie luźnym powinna być odpowiednio dobrana w zaleŝności od rodzaju gruntu i sprzętu uŝywanego do zagęszczania. Przystąpienie do układania kolejnej warstwy nasypu moŝe nastąpić dopiero po stwierdzeniu przez Inspektora Nadzoru prawidłowego wykonania warstwy poprzedniej. e) Grunty o róŝnych właściwościach naleŝy wbudowywać w oddzielnych warstwach, o jednakowej grubości na całej szerokości nasypu. f) Warstwy gruntu przepuszczalnego naleŝy układać poziomo, a warstwy gruntu mało przepuszczalnego ze spadkiem górnej powierzchni około 4% ± 1%. Kiedy nasyp budowany jest w terenie płaskim spadek powinien być obustronny, gdy nasyp jest budowany na zboczu spadek powinien być jednostronny, zgodny z jego pochyleniem. Ukształtowanie powierzchni warstwy powinno uniemoŝliwiać lokalne gromadzenie się wody. f) Górne warstwy nasypu, o grubości co najmniej 0,50m naleŝy wykonać z gruntów niewysadzinowych, o wskaźniku wodoprzepuszczalności k 5,2m/dobę, wskaźniku róŝnoziarnistości U 5. Gdy grunt nie spełnia tych warunków, Inspektor Nadzoru moŝe wyrazić zgodę na ulepszenie górnej warstwy nasypu poprzez stabilizację cementem, wapnem lub innymi środkami. W takim przypadku jest konieczne sprawdzenie warunków nośności i wodoodporności konstrukcji nawierzchni i wprowadzenie korekty polegającej na rozbudowaniu podbudowy pomocniczej. g) Grunt przywieziony w miejsce wbudowania powinien być bezzwłocznie wbudowany w nasyp. Inspektor Nadzoru moŝe dopuścić czasowe składowanie gruntu, pod warunkiem jego zabezpieczenia przed nadmiernym zawilgoceniem Wykonywanie nasypów na zboczach. Przy budowie nasypu na zboczu o pochyłości od 1:5 do 1:2 naleŝy zabezpieczyć nasyp przed zsuwaniem się przez zsuwaniem się przez wycięcie w zboczu stopni wg p Poszerzenie nasypu. Przy poszerzeniu istniejącego nasypu naleŝy wykonywać w jego skarpie stopnie o szerokości do 1m. Spadek górnej powierzchni stopni powinien wynosić 4% ± 1% w kierunku zgodnym z pochyleniem skarpy. Wycięcie Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 49

6 Szczegółowe Specyfikacje Techniczne stopni obowiązuje zawsze przy wykonywaniu styku dwóch przyległych części nasypu, wykonanych z gruntów o róŝnych właściwościach lub w róŝnym czasie. Sukcesywnie w miarę postępu robót naleŝy wykonywać minimum 2 stopnie na wykonywanym odcinku robót. Przy doborze sprzętu do zagęszczania naleŝy uwzględnić pracę tych urządzeń w strefie zagroŝonej osunięciem Wykonywanie nasypów w okresie deszczów. Wykonywanie nasypów naleŝy przerwać jeŝeli wilgotność gruntu przekracza wartość dopuszczalną, to znaczy jest większa od wilgotności optymalnej o więcej niŝ 10% jej wartości. Na warstwie gruntu nadmiernie zawilgoconego nie wolno układać następnej warstwy gruntu. Osuszanie moŝna przeprowadzić w sposób mechaniczny lub chemiczny, poprzez wymieszanie z wapnem palonym lub hydratyzowanym. W celu zabezpieczenia nasypu przed nadmiernym zawilgoceniem, poszczególne jego warstwy oraz korona nasypu po zakończeniu robót ziemnych powinny być równe i mieć spadki potrzebne do prawidłowego odwodnienia, według p , (poz. d). W okresie deszczowym nie naleŝy pozostawiać nie zagęszczonej warstwy do dnia następnego. JeŜeli warstwa gruntu nie zagęszczonego uległa przewilgoceniu, a Wykonawca nie jest w stanie osuszyć jej i zagęścić w czasie zaakceptowanym przez Inspektor Nadzoru, to moŝe on nakazać Wykonawcy usunięcie wadliwej warstwy Wykonywanie nasypów w okresie mrozów. Niedopuszczalne jest wykonywanie nasypów w temperaturze, przy której nie jest moŝliwe osiągnięcie w nasypie wymaganego wskaźnika zagęszczenia gruntów. Nie dopuszcza się wbudowania w nasyp gruntów zamarzniętych lub gruntów przemieszanych ze śniegiem lub lodem. W czasie duŝych opadów śniegu wykonywanie nasypów powinno być przerwane. Przed wznowieniem prac naleŝy usunąć śnieg z powierzchni wznoszonego nasypu. JeŜeli warstwa nie zagęszczonego gruntu zamarzła, to nie naleŝy jej przed zamarznięciem zagęszczać ani układać na niej następnych warstw Wykonywanie nasypów na gruntach słabonośnych. Na czas wykonywania robót ziemnych, na odcinku występowania gruntów słabonośnych, wzdłuŝ projektowanego nasypu po obu jego stronach naleŝy wykonać tymczasowe rowy odwadniające. Wodę z rowów naleŝy przy pomocy pomp odprowadzić do tymczasowego zbiornika a następnie do istniejącego cieku wodnego. Zakłada się całkowite usunięcie gruntów słabonośnych spod podstawy nasypu. Przedmiotem uwagi i kontroli powinny być: - przyrost grubości nasypu, - poziom wody gruntowej, - przemieszczenia pionowe i poziome gruntu podłoŝa, - zmiany wytrzymałościowe gruntów podłoŝa i nowego nasypu. Obserwacja wyników wytrzymałościowych i stopnia zagęszczenia, kontrola posadowienia nasypu na nośnym podłoŝu pozwoli na prawidłowe wykonawstwo robót ziemnych. Na nasypy, a w szczególności na podwodną część, naleŝy uŝywać przede wszystkim gruntów o duŝych właściwościach drenujących, jak gruntów skalistych, Ŝwirowych, gruboziarnistych piasków oraz gruntów mieszanych, w ilości drobnych części o średnicy mniejszej niŝ 0,1 mm nie więcej niŝ 10% oraz wskaźniku wodoprzepuszczalności,,k nie mniejszym niŝ 8 m/dobę. Stateczność nowo wzniesionego nasypu naleŝy obowiązkowo sprawdzić, prowadząc wiercenia geologiczne poprzez zatopioną podstawę nasypu, aŝ do gruntu mineralnego. Zagęszczenie nasypu naleŝy wykonać zgodnie z p Zagęszczanie gruntu Ogólne zasady zagęszczania gruntu. KaŜda warstwa gruntu jak najszybciej po jej rozłoŝeniu powinna być zagęszczona z zastosowaniem sprzętu odpowiedniego dla danego rodzaju gruntu oraz występujących warunków. RozłoŜone warstwy gruntu naleŝy zagęszczać od krawędzi nasypu w kierunku jego osi Grubość warstwy. Grubość warstwy zagęszczonego gruntu oraz liczbę przejść maszyny zagęszczającej zaleca się określić doświadczalnie dla kaŝdego rodzaju gruntu i typu maszyny, zgodnie z zasadami podanymi w punkcie Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród

7 Szczegółowe Specyfikacje Techniczne Orientacyjne wartości, dotyczące grubości warstw róŝnych gruntów oraz liczby przejazdów róŝnych maszyn do zagęszczenia podano w punkcie Wilgotność gruntu. Wilgotność gruntu w czasie zagęszczania powinna być równa wilgotności optymalnej, z tolerancją od 20% do +10% jej wartości. JeŜeli wilgotność gruntu jest niŝsza od wilgotności optymalnej o więcej niŝ 20% jej wartości, to wilgotność gruntu naleŝy zwiększyć przez dodanie wody. JeŜeli wilgotność gruntu jest wyŝsza od wilgotności optymalnej o 10% jej wartości, grunt naleŝy osuszyć w sposób mechaniczny lub chemiczny, ewentualnie wykonać drenaŝ z warstwy gruntu przepuszczalnego. Sposób osuszenia przewilgoconego gruntu powinien być zaakceptowany przez Inspektora Nadzoru. Sprawdzenie wilgotności gruntu naleŝy przeprowadzać laboratoryjnie, z częstotliwością określoną w punkcie i Wymagania dotyczące zagęszczenia. W zaleŝności od uziarnienia stosowanych materiałów, zagęszczenie warstwy naleŝy określać za pomocą oznaczenia wskaźnika zagęszczenia lub porównania pierwotnego i wtórnego modułu odkształcenia. Kontrolę zagęszczenia na podstawie porównania pierwotnego i wtórnego modułu odkształcenia, określonych zgodnie z normą BN-64/ [6], naleŝy stosować tylko dla gruntów gruboziarnistych, dla których nie jest moŝliwe określenie wskaźnika zagęszczenia Is, według BN-77/ [12]. Wskaźnik zagęszczenia gruntów w nasypach, określony według normy BN-77/ [12], powinien na całej szerokości korpusu spełniać wymagania podane w tablicy 3. Tablica 3. Minimalne wartości wskaźnika zagęszczenia gruntu w nasypach. Górna warstwa o grubości 20 cm Minimalna wartość Is ruch kategorii KR3 ruch kategorii KR1 1,0 1,00 Nasypy o wysokości do 2 m 1,0 0,97 Nasypy o wysokości ponad 2 m 0,97 0,95 JeŜeli jako kryterium oceny dobrego zagęszczenia gruntu stosuje się porównanie wartości modułów odkształcenia, to wartość stosunku wtórnego do pierwotnego modułu odkształcenia Io jest zróŝnicowana w zaleŝności od rodzaju gruntu, zgodnie z normą PN-S-02205:1998 [7]. Wskaźnik odkształcenia nie powinien być większy niŝ: a) dla Ŝwirów, pospółek i piasków - Io 2,2 przy wymaganej wartości Is 1, - Io 2,5 przy wymaganej wartości Is 1,0 b) dla gruntów drobnoziarnistych o równomiernym uziarnieniu (pyłów, glin pylastych, glin zwięzłych, iłów - Io 2,0 c) dla gruntów róŝnoziarnistych (Ŝwirów gliniastych, pospółek gliniastych, pyłów piaszczystych, piasków gliniastych, glin piaszczystych, glin piaszczystych zwięzłych) - Io 3,0 d) dla narzutów kamiennych, rumoszy - Io 4,0 e) dla gruntów ulepszonych spoiwem - Io 2,2 JeŜeli badania kontrolne wykaŝą, Ŝe zagęszczenie warstwy nie jest wystarczające, to wykonawca powinien spulchnić warstwę, doprowadzić grunt do wilgotności optymalnej i powtórnie zagęścić. JeŜeli powtórne zagęszczenie nie spowoduje uzyskania wymaganego wskaźnika zagęszczenia Wykonawca powinien usunąć warstwę i wbudować nowy materiał, o ile Inspektor Nadzoru nie zezwoli na ponowienie próby prawidłowego zagęszczenia warstwy. Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 51

8 Szczegółowe Specyfikacje Techniczne Całościowej oceny cech nośności warstwy gruntu dokonuje się na podstawie pomiaru wtórnego modułu odkształcenia E 2, za pomocą obciąŝenia statycznego płytą o średnicy 300mm. Wymagane minimalne wartości wtórnego modułu odkształcenia E 2 naleŝy przyjmować wg tablic 4 i 5. Tablica 4. Minimalne wartości wtórnego modułu odkształcenia E 2. ruch kategorii KR3 ruch kategorii KR1 Grunt spoisty Grunt niespoisty Grunt spoisty Grunt niespoisty Górna warstwa o grubości 20 cm Nasypy o wysokości do 1,2 metra Nasypy o wysokości ponad 1,2 metra Odkład Warunki ogólne wykonania odkładów. Roboty omówione w tym punkcie dotyczą postępowania z gruntami lub innymi materiałami, które zostały pozyskane w czasie wykonywania wykopów, a które nie będą wykorzystane do budowy nasypów oraz innych prac związanych z trasą drogową. Grunty lub inne materiały powinny być przewiezione na odkład, jeŝeli: a) stanowią nadmiar objętości w stosunku do objętości gruntów przewidzianych do wbudowania, b) są przydatne do budowy nasypów oraz wykorzystania w innych pracach, związanych z budową trasy drogowej (np. grunty organiczne z bagna, torfy, grunty nawodnione, plastyczne z wykopu lub przy przepustach), c) ze względu na harmonogram robót nie jest ekonomicznie uzasadnione oczekiwanie na wbudowanie materiałów pozyskiwanych z wykopu, Wykonawca moŝe przyjąć, Ŝe zachodzi jeden z podanych wyŝej przypadków tylko wówczas, gdy zostało to jednoznacznie określone w dokumentacji projektowej, harmonogramie robót lub przez Inspektora Nadzoru Lokalizacja odkładu. JeŜeli pozwalają na to właściwości materiałów przeznaczonych do przewiezienia na odkład, materiały te powinny być w razie moŝliwości wykorzystane do wyrównania terenu, zasypania dołów i sztucznych wyrobisk oraz do ewentualnego poszerzenia nasypów. Roboty te powinny być wykonane zgodnie z dokumentacją projektową i odpowiednimi zasadami, dotyczącymi wbudowania i zagęszczania gruntów oraz wskazówkami Inspektor Nadzoru. JeŜeli miejsce odkładu zostało wybrane przez Wykonawcę, musi być zaakceptowane przez Inspektora Nadzoru. NiezaleŜnie od tego, Wykonawca musi uzyskać zgodę właściciela terenu. O ile odkład zostanie wykonany w nie uzgodnionym miejscu lub niezgodnie z wymaganiami, to zostanie on usunięty przez Wykonawcę na jego koszt, według wskazań Inspektora Nadzoru. Konsekwencje finansowe i prawne, wynikające z ewentualnych uszkodzeń środowiska naturalnego wskutek prowadzenia prac w nie uzgodnionym do tego miejscu obciąŝają Wykonawcę Zasady wykonania odkładów. Wykonanie odkładów, a w szczególności ich wysokość, pochylenia, zagęszczenie oraz odwodnienie powinny być zgodne z wymaganiami podanymi przez Inspektora Nadzoru. JeŜeli nie określono inaczej, naleŝy przestrzegać ustaleń podanych w normie PN-S [4] to znaczy odkład powinien być uformowany w pryzmę o wysokości do 1,5 m, pochyleniu skarp 1:1,5 i spadku korony 2-5%. Odkłady powinny być tak ukształtowane, aby harmonizowały z otaczającym terenem. Powierzchnie odkładów powinny być obsiane trawą, obsadzone krzewami lub drzewami albo przeznaczone na uŝytki rolne lub leśne, zgodnie z dokumentacją projektową. Odspajanie materiału przewidzianego do przewiezienia na odkład powinno być przerwane, o ile warunki atmosferyczne lub inne przyczyny uniemoŝliwiają jego wbudowanie zgodnie z wymaganiami sformułowanymi w tym zakresie w dokumentacji projektowej, specyfikacjach lub przez Inspektora Nadzoru. Przed przewiezieniem gruntu na odkład Wykonawca powinien upewnić się, Ŝe spełnione są warunki określone w pkt JeŜeli wskutek pochopnego przewiezienia gruntu na odkład przez Wykonawcę, zajdzie konieczność dowiezienia gruntu do wykonania nasypów z ukopu, to koszt tych czynności w całości obciąŝa Wykonawcę Zasypki obiektów inŝynierskich wykopów na instalacje. Zasypki obiektów inŝynierskich i wykopów na instalacje do wysokości 30 cm powyŝej wierzchu przewodu lub jego obudowy naleŝy zasypywać gruntem spełniającym wymagania przedstawione w punkcie 2.2, o ziarnach nie 52 Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród

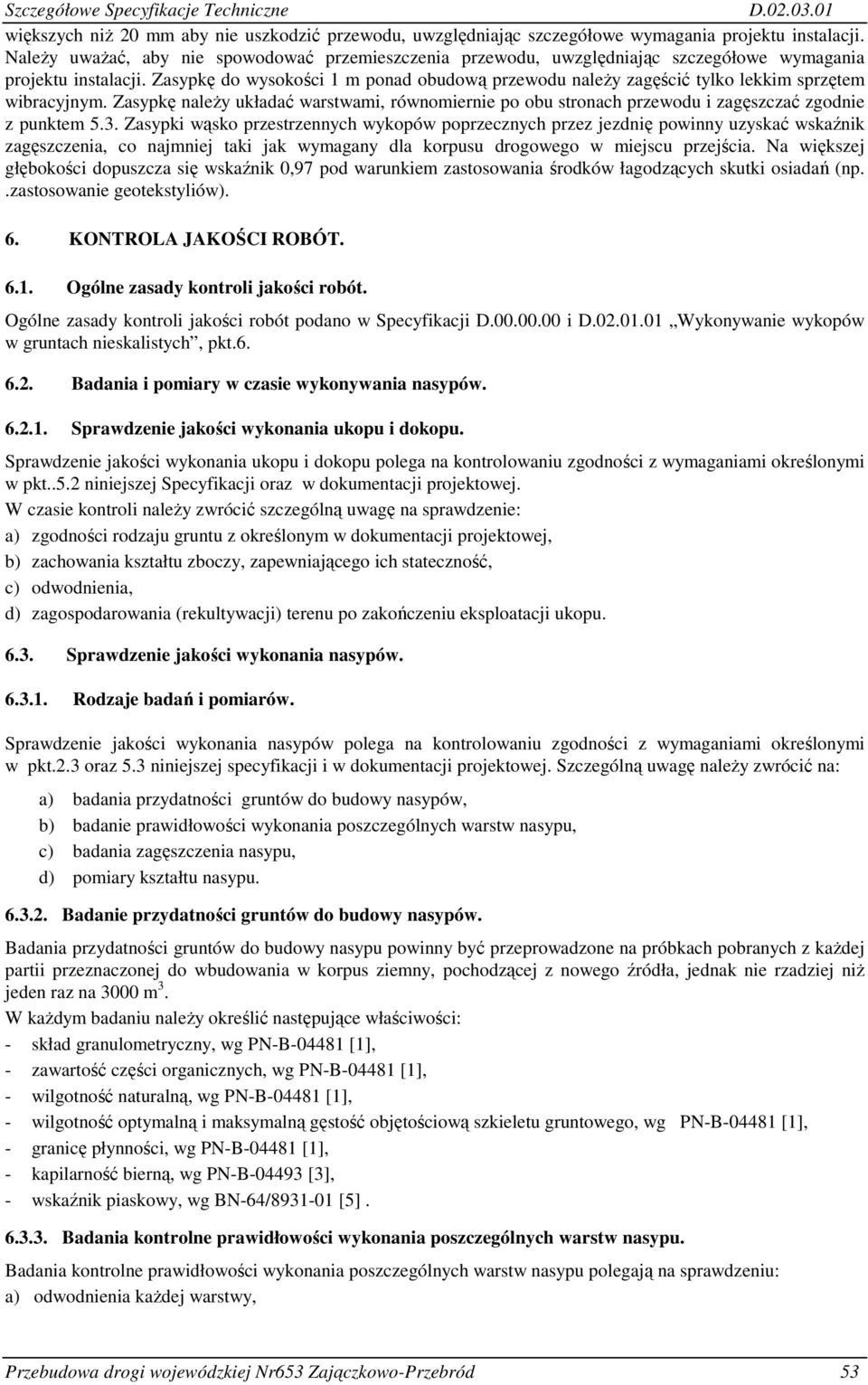

9 Szczegółowe Specyfikacje Techniczne większych niŝ 20 mm aby nie uszkodzić przewodu, uwzględniając szczegółowe wymagania projektu instalacji. NaleŜy uwaŝać, aby nie spowodować przemieszczenia przewodu, uwzględniając szczegółowe wymagania projektu instalacji. Zasypkę do wysokości 1 m ponad obudową przewodu naleŝy zagęścić tylko lekkim sprzętem wibracyjnym. Zasypkę naleŝy układać warstwami, równomiernie po obu stronach przewodu i zagęszczać zgodnie z punktem 5.3. Zasypki wąsko przestrzennych wykopów poprzecznych przez jezdnię powinny uzyskać wskaźnik zagęszczenia, co najmniej taki jak wymagany dla korpusu drogowego w miejscu przejścia. Na większej głębokości dopuszcza się wskaźnik 0,97 pod warunkiem zastosowania środków łagodzących skutki osiadań (np..zastosowanie geotekstyliów). 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót. Ogólne zasady kontroli jakości robót podano w Specyfikacji D i D Wykonywanie wykopów w gruntach nieskalistych, pkt Badania i pomiary w czasie wykonywania nasypów Sprawdzenie jakości wykonania ukopu i dokopu. Sprawdzenie jakości wykonania ukopu i dokopu polega na kontrolowaniu zgodności z wymaganiami określonymi w pkt..5.2 niniejszej Specyfikacji oraz w dokumentacji projektowej. W czasie kontroli naleŝy zwrócić szczególną uwagę na sprawdzenie: a) zgodności rodzaju gruntu z określonym w dokumentacji projektowej, b) zachowania kształtu zboczy, zapewniającego ich stateczność, c) odwodnienia, d) zagospodarowania (rekultywacji) terenu po zakończeniu eksploatacji ukopu Sprawdzenie jakości wykonania nasypów Rodzaje badań i pomiarów. Sprawdzenie jakości wykonania nasypów polega na kontrolowaniu zgodności z wymaganiami określonymi w pkt.2.3 oraz 5.3 niniejszej specyfikacji i w dokumentacji projektowej. Szczególną uwagę naleŝy zwrócić na: a) badania przydatności gruntów do budowy nasypów, b) badanie prawidłowości wykonania poszczególnych warstw nasypu, c) badania zagęszczenia nasypu, d) pomiary kształtu nasypu Badanie przydatności gruntów do budowy nasypów. Badania przydatności gruntów do budowy nasypu powinny być przeprowadzone na próbkach pobranych z kaŝdej partii przeznaczonej do wbudowania w korpus ziemny, pochodzącej z nowego źródła, jednak nie rzadziej niŝ jeden raz na 3000 m 3. W kaŝdym badaniu naleŝy określić następujące właściwości: - skład granulometryczny, wg PN-B [1], - zawartość części organicznych, wg PN-B [1], - wilgotność naturalną, wg PN-B [1], - wilgotność optymalną i maksymalną gęstość objętościową szkieletu gruntowego, wg PN-B [1], - granicę płynności, wg PN-B [1], - kapilarność bierną, wg PN-B [3], - wskaźnik piaskowy, wg BN-64/ [5] Badania kontrolne prawidłowości wykonania poszczególnych warstw nasypu. Badania kontrolne prawidłowości wykonania poszczególnych warstw nasypu polegają na sprawdzeniu: a) odwodnienia kaŝdej warstwy, Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 53

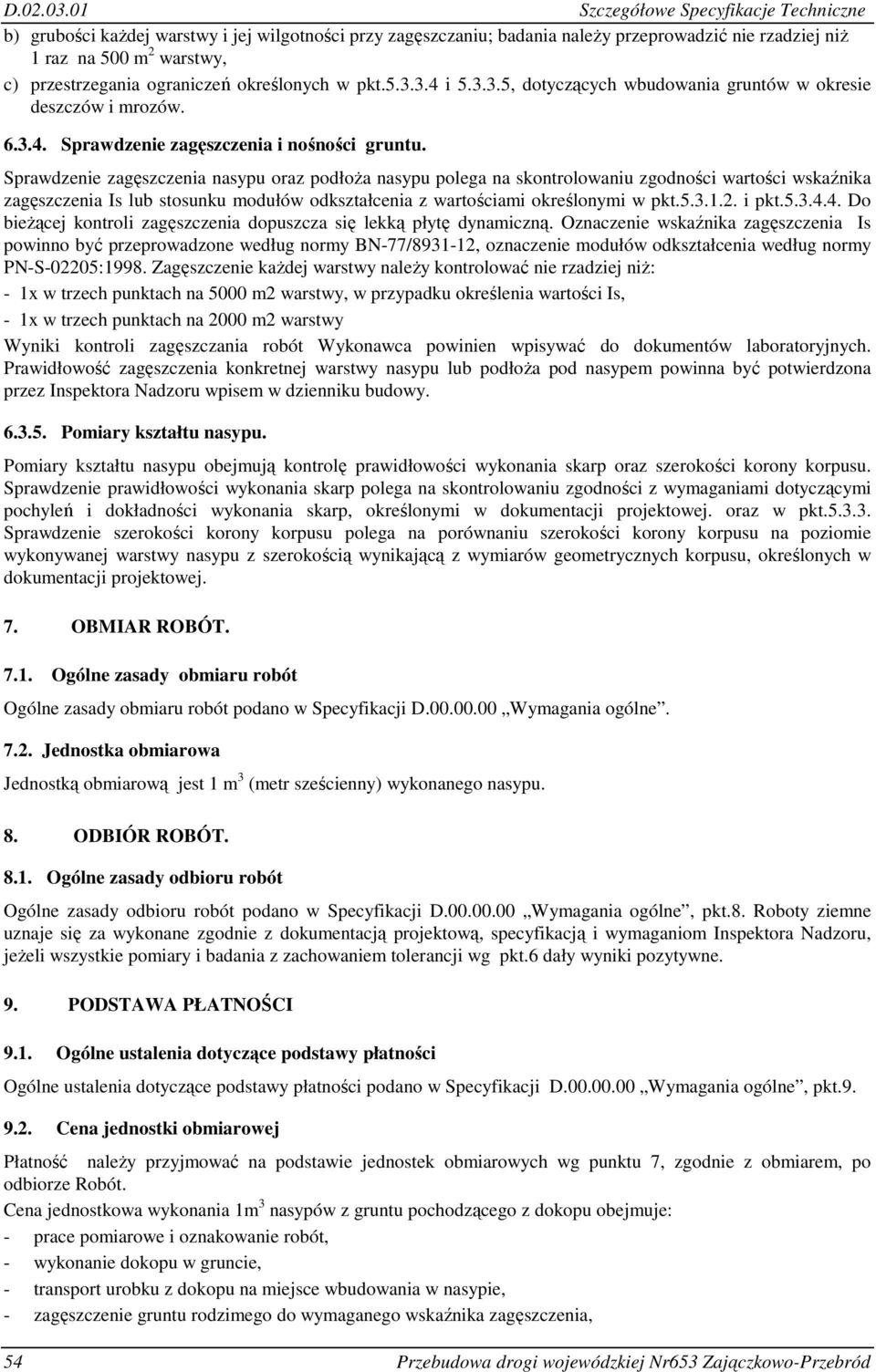

10 Szczegółowe Specyfikacje Techniczne b) grubości kaŝdej warstwy i jej wilgotności przy zagęszczaniu; badania naleŝy przeprowadzić nie rzadziej niŝ 1 raz na 500 m 2 warstwy, c) przestrzegania ograniczeń określonych w pkt i , dotyczących wbudowania gruntów w okresie deszczów i mrozów Sprawdzenie zagęszczenia i nośności gruntu. Sprawdzenie zagęszczenia nasypu oraz podłoŝa nasypu polega na skontrolowaniu zgodności wartości wskaźnika zagęszczenia Is lub stosunku modułów odkształcenia z wartościami określonymi w pkt i pkt Do bieŝącej kontroli zagęszczenia dopuszcza się lekką płytę dynamiczną. Oznaczenie wskaźnika zagęszczenia Is powinno być przeprowadzone według normy BN-77/ , oznaczenie modułów odkształcenia według normy PN-S-02205:1998. Zagęszczenie kaŝdej warstwy naleŝy kontrolować nie rzadziej niŝ: - 1x w trzech punktach na 5000 m2 warstwy, w przypadku określenia wartości Is, - 1x w trzech punktach na 2000 m2 warstwy Wyniki kontroli zagęszczania robót Wykonawca powinien wpisywać do dokumentów laboratoryjnych. Prawidłowość zagęszczenia konkretnej warstwy nasypu lub podłoŝa pod nasypem powinna być potwierdzona przez Inspektora Nadzoru wpisem w dzienniku budowy Pomiary kształtu nasypu. Pomiary kształtu nasypu obejmują kontrolę prawidłowości wykonania skarp oraz szerokości korony korpusu. Sprawdzenie prawidłowości wykonania skarp polega na skontrolowaniu zgodności z wymaganiami dotyczącymi pochyleń i dokładności wykonania skarp, określonymi w dokumentacji projektowej. oraz w pkt Sprawdzenie szerokości korony korpusu polega na porównaniu szerokości korony korpusu na poziomie wykonywanej warstwy nasypu z szerokością wynikającą z wymiarów geometrycznych korpusu, określonych w dokumentacji projektowej. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w Specyfikacji D Wymagania ogólne Jednostka obmiarowa Jednostką obmiarową jest 1 m 3 (metr sześcienny) wykonanego nasypu. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w Specyfikacji D Wymagania ogólne, pkt.8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, specyfikacją i wymaganiom Inspektora Nadzoru, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt.6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w Specyfikacji D Wymagania ogólne, pkt Cena jednostki obmiarowej Płatność naleŝy przyjmować na podstawie jednostek obmiarowych wg punktu 7, zgodnie z obmiarem, po odbiorze Robót. Cena jednostkowa wykonania 1m 3 nasypów z gruntu pochodzącego z dokopu obejmuje: - prace pomiarowe i oznakowanie robót, - wykonanie dokopu w gruncie, - transport urobku z dokopu na miejsce wbudowania w nasypie, - zagęszczenie gruntu rodzimego do wymaganego wskaźnika zagęszczenia, 54 Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród

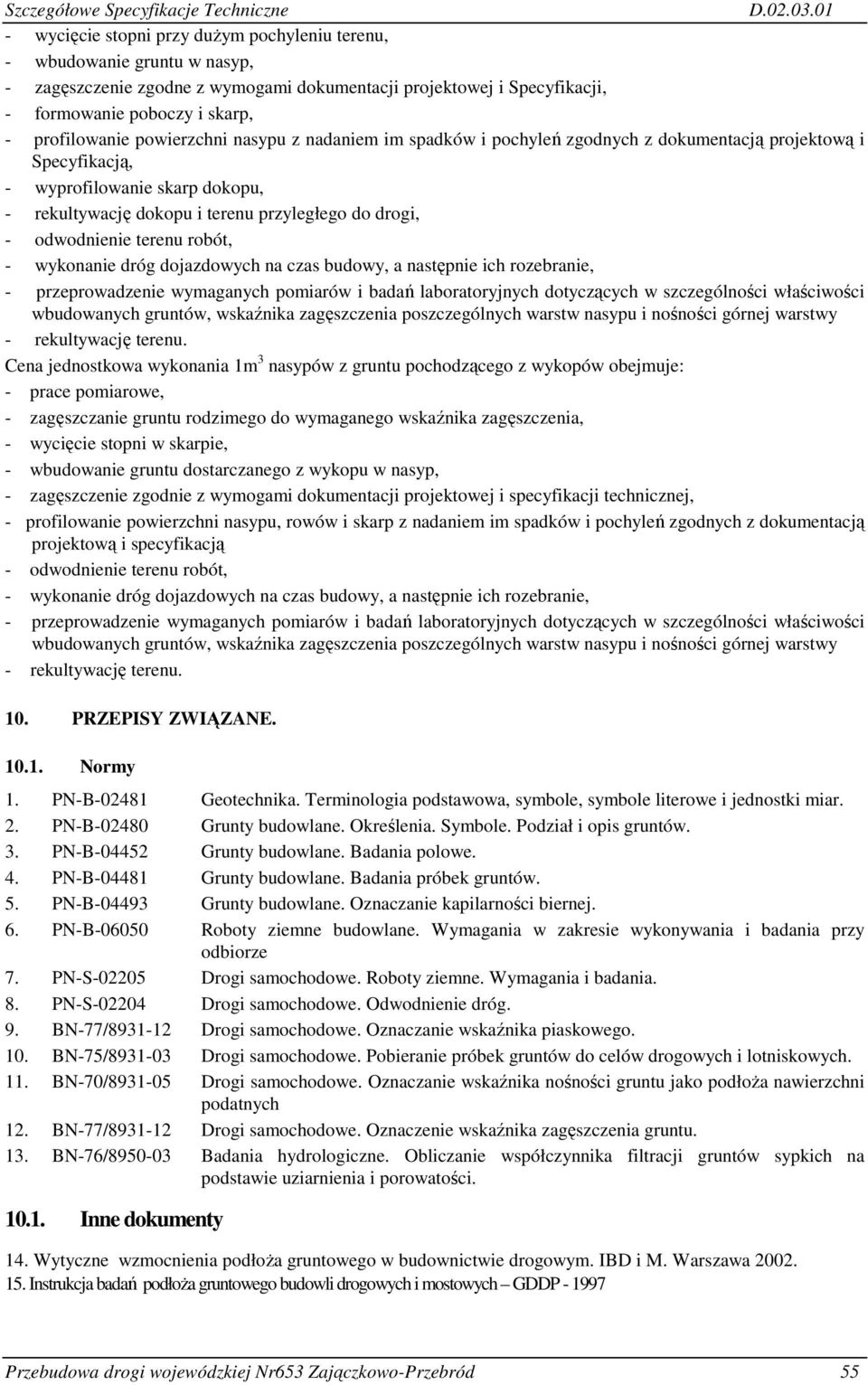

11 Szczegółowe Specyfikacje Techniczne - wycięcie stopni przy duŝym pochyleniu terenu, - wbudowanie gruntu w nasyp, - zagęszczenie zgodne z wymogami dokumentacji projektowej i Specyfikacji, - formowanie poboczy i skarp, - profilowanie powierzchni nasypu z nadaniem im spadków i pochyleń zgodnych z dokumentacją projektową i Specyfikacją, - wyprofilowanie skarp dokopu, - rekultywację dokopu i terenu przyległego do drogi, - odwodnienie terenu robót, - wykonanie dróg dojazdowych na czas budowy, a następnie ich rozebranie, - przeprowadzenie wymaganych pomiarów i badań laboratoryjnych dotyczących w szczególności właściwości wbudowanych gruntów, wskaźnika zagęszczenia poszczególnych warstw nasypu i nośności górnej warstwy - rekultywację terenu. Cena jednostkowa wykonania 1m 3 nasypów z gruntu pochodzącego z wykopów obejmuje: - prace pomiarowe, - zagęszczanie gruntu rodzimego do wymaganego wskaźnika zagęszczenia, - wycięcie stopni w skarpie, - wbudowanie gruntu dostarczanego z wykopu w nasyp, - zagęszczenie zgodnie z wymogami dokumentacji projektowej i specyfikacji technicznej, - profilowanie powierzchni nasypu, rowów i skarp z nadaniem im spadków i pochyleń zgodnych z dokumentacją projektową i specyfikacją - odwodnienie terenu robót, - wykonanie dróg dojazdowych na czas budowy, a następnie ich rozebranie, - przeprowadzenie wymaganych pomiarów i badań laboratoryjnych dotyczących w szczególności właściwości wbudowanych gruntów, wskaźnika zagęszczenia poszczególnych warstw nasypu i nośności górnej warstwy - rekultywację terenu. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Geotechnika. Terminologia podstawowa, symbole, symbole literowe i jednostki miar. 2. PN-B Grunty budowlane. Określenia. Symbole. Podział i opis gruntów. 3. PN-B Grunty budowlane. Badania polowe. 4. PN-B Grunty budowlane. Badania próbek gruntów. 5. PN-B Grunty budowlane. Oznaczanie kapilarności biernej. 6. PN-B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze 7. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania. 8. PN-S Drogi samochodowe. Odwodnienie dróg. 9. BN-77/ Drogi samochodowe. Oznaczanie wskaźnika piaskowego. 10. BN-75/ Drogi samochodowe. Pobieranie próbek gruntów do celów drogowych i lotniskowych. 11. BN-70/ Drogi samochodowe. Oznaczanie wskaźnika nośności gruntu jako podłoŝa nawierzchni podatnych 12. BN-77/ Drogi samochodowe. Oznaczenie wskaźnika zagęszczenia gruntu. 13. BN-76/ Badania hydrologiczne. Obliczanie współczynnika filtracji gruntów sypkich na podstawie uziarnienia i porowatości Inne dokumenty 14. Wytyczne wzmocnienia podłoŝa gruntowego w budownictwie drogowym. IBD i M. Warszawa Instrukcja badań podłoŝa gruntowego budowli drogowych i mostowych GDDP Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród 55

12 Szczegółowe Specyfikacje Techniczne 56 Przebudowa drogi wojewódzkiej Nr653 Zajączkowo-Przebród
