INSTRUKCJA OBSŁUGI HEBLARKA Z GRUBOŚCIÓWKĄ C2310Q KARTA GWARANCYJNA. Produkt: Heblarka z grubościówką C2310Q Numer fabryczny (seria):

Transkrypt

1 KARTA GWARANCYJNA 1. Produkt marki UNI-MAX jest objęty 24 miesięcznym okresem gwarancji, począwszy datą sprzedaży według Kodeksu cywilnego lub 12 miesięcznym okresem gwarancji według Kodeksu handlowego. Gwarancja obejmuje udokumentowane wady materiału lub wady produkcyjne. Inne roszczenia wynikające z uszkodzeń o jakimkolwiek charakterze, bezpośrednie lub pośrednie, względem osób lub materiału są wykluczone. 2. Gwarancja nie obejmuje usterek spowodowanych niefachowym montażem lub manipulacją, niefachowym użytkowaniem, przeciążeniem, niedotrzymaniem wymogów podanych w instrukcji, zastosowaniem niewłaściwego wyposażenia dodatkowego lub nieodpowiednich narzędzi roboczych, manipulacją przez niepowołaną osobę lub uszkodzeń powstałych podczas transportu lub uszkodzeń mechanicznych. U niektórych typów produktów lub ich części, np. wyposażenie dodatkowe, silniki, węgielki, elementy uszczelniające i elementy instalacji cyrkulacji gorącego powietrza, które wymagają okresowej wymiany, przy zwykłym użytkowaniu można zakładać ich normalne zużycie w wyniku eksploatacji, które nie jest objęte gwarancją. 3. Przy podaniu zgłoszenia reklamacyjnego (lub roszczenia innego charakteru) należy przedłożyć, że produkt był sprzedany przez sprzedawcę, u którego produkt jest reklamowany oraz że okres gwarancji jest ciągłe obowiązujący. W tym celu zaleca się, w interesie co najszybszego rozpatrzenia i załatwienia reklamacji przedłożyć kartę gwarancyjną z wyznaczoną datą produkcji i sprzedaży, numerem seryjnym (numer serii), pieczęcią punktu sprzedaży i podpisem sprzedawcy, ewentualnie ważynm dokumentem kupna-sprzedaży itp. 4. Reklamację należy zgłosić w punkcie sprzedaży, w którym dokonano zakupu lub wysłać produkt w rozłożonym stanie do naprawy. 5. Okres gwarancji zostaje wydłużony o czas, w którym produkt był w naprawie. Reklamowany produkt należy wysłać do punktu serwisowego wraz z opisem usterki/wady, należycie zapakowany (najlepiej w oryginalnym opakowaniu, które zaleca się pozostawić do tego celu) oraz załączyć kartę gwarancyjną lub inny dokument potwierdzający prawo do roszczenia z tytułu reklamacji. 6. Produkt należy wysłać do punktu serwisowego wyłącznie w wyczyszczonym stanie. W odwrotnym przypadku, z powodów dotrzymania zasad higieny nie będzie możliwe przyjąć produktu do naprawy lub użytkownik zostanie obciążony kosztami wyczyszczenia produktu. INSTRUKCJA OBSŁUGI HEBLARKA Z GRUBOŚCIÓWKĄ Reklamacje mogą Państwo wysyłać do magazynu firmy transportowej w Polsce, pod adres podany w formularzy reklamacyjnym (RMA formularz) lub bezpośrednio na poniższy adres do naszego serwisu, aby przyspieszyć przebieg reklamacji. ZAKŁAD NAPRAWCZY Magazyn Úžice Hlavní Úžice Czechy W przypadku pytań prosimy o kontakt: KH TRADING, Sp. z o.o. Tel.: GODZINY OTWARCIA: (opłata jak za połączenie lokalne) Pn Pt: 7:30-16:00 Fax: (022) INTERNET: info@uni-max.com.pl bok@uni-max.com.pl Produkt: Heblarka z grubościówką C2310Q Typ: C2310Q Numer fabryczny (seria): Data produkcji: Adnotacje o naprawie: Data sprzedaży, pieczęć, podpis: C2310Q

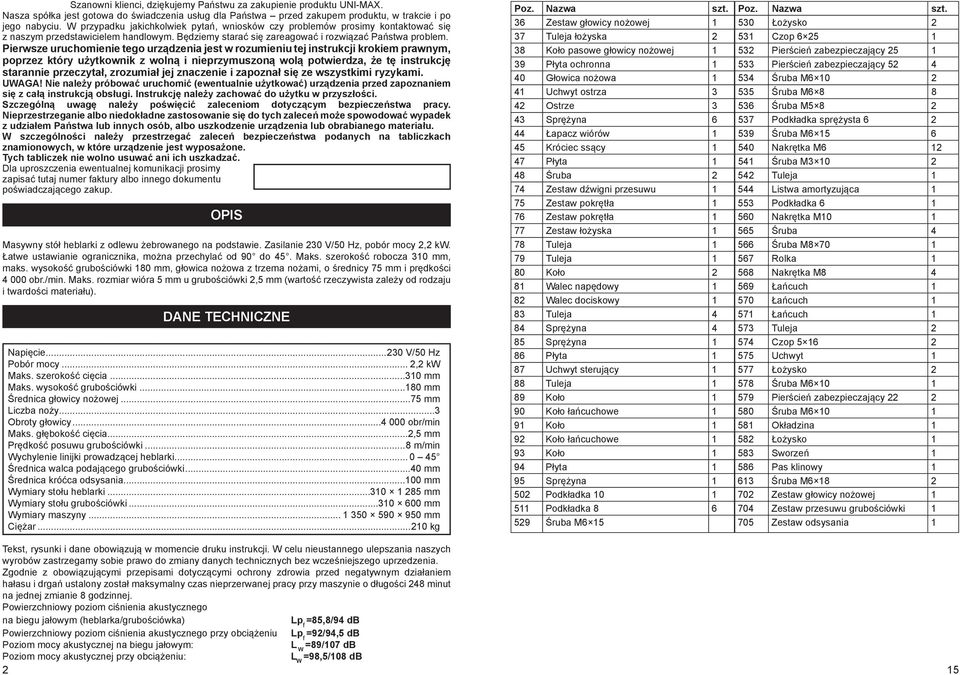

2 Szanowni klienci, dziękujemy Państwu za zakupienie produktu UNI-MAX. Nasza spółka jest gotowa do świadczenia usług dla Państwa przed zakupem produktu, w trakcie i po jego nabyciu. W przypadku jakichkolwiek pytań, wniosków czy problemów prosimy kontaktować się z naszym przedstawicielem handlowym. Będziemy starać się zareagować i rozwiązać Państwa problem. Pierwsze uruchomienie tego urządzenia jest w rozumieniu tej instrukcji krokiem prawnym, poprzez który użytkownik z wolną i nieprzymuszoną wolą potwierdza, że tę instrukcję starannie przeczytał, zrozumiał jej znaczenie i zapoznał się ze wszystkimi ryzykami. UWAGA! Nie należy próbować uruchomić (ewentualnie użytkować) urządzenia przed zapoznaniem się z całą instrukcją obsługi. Instrukcję należy zachować do użytku w przyszłości. Szczególną uwagę należy poświęcić zaleceniom dotyczącym bezpieczeństwa pracy. Nieprzestrzeganie albo niedokładne zastosowanie się do tych zaleceń może spowodować wypadek z udziałem Państwa lub innych osób, albo uszkodzenie urządzenia lub obrabianego materiału. W szczególności należy przestrzegać zaleceń bezpieczeństwa podanych na tabliczkach znamionowych, w które urządzenie jest wyposażone. Tych tabliczek nie wolno usuwać ani ich uszkadzać. Dla uproszczenia ewentualnej komunikacji prosimy zapisać tutaj numer faktury albo innego dokumentu poświadczającego zakup. OPIS Masywny stół heblarki z odlewu żebrowanego na podstawie. Zasilanie 230 V/50 Hz, pobór mocy 2,2 kw. Łatwe ustawianie ogranicznika, można przechylać od 90 do 45. Maks. szerokość robocza 310 mm, maks. wysokość grubościówki 180 mm, głowica nożowa z trzema nożami, o średnicy 75 mm i prędkości obr./min. Maks. rozmiar wióra 5 mm u grubościówki 2,5 mm (wartość rzeczywista zależy od rodzaju i twardości materiału). DANE TECHNICZNE Napięcie V/50 Hz Pobór mocy... 2,2 kw Maks. szerokość cięcia mm Maks. wysokość grubościówki mm Średnica głowicy nożowej...75 mm Liczba noży...3 Obroty głowicy obr/min Maks. głębokość cięcia...2,5 mm Prędkość posuwu grubościówki...8 m/min Wychylenie linijki prowadzącej heblarki Średnica walca podającego grubościówki...40 mm Średnica króćca odsysania mm Wymiary stołu heblarki mm Wymiary stołu grubościówki mm Wymiary maszyny mm Ciężar kg Tekst, rysunki i dane obowiązują w momencie druku instrukcji. W celu nieustannego ulepszania naszych wyrobów zastrzegamy sobie prawo do zmiany danych technicznych bez wcześniejszego uprzedzenia. Zgodnie z obowiązującymi przepisami dotyczącymi ochrony zdrowia przed negatywnym działaniem hałasu i drgań ustalony został maksymalny czas nieprzerwanej pracy przy maszynie o długości 248 minut na jednej zmianie 8 godzinnej. Powierzchniowy poziom ciśnienia akustycznego na biegu jałowym (heblarka/grubościówka) Lp f =85,8/94 db Powierzchniowy poziom ciśnienia akustycznego przy obciążeniu Lp f =92/94,5 db Poziom mocy akustycznej na biegu jałowym: L =89/107 db W Poziom mocy akustycznej przy obciążeniu: L W =98,5/108 db 2 Poz. Nazwa szt. Poz. Nazwa szt. 36 Zestaw głowicy nożowej Łożysko 2 37 Tuleja łożyska Czop Koło pasowe głowicy nożowej Pierścień zabezpieczający Płyta ochronna Pierścień zabezpieczający Głowica nożowa Śruba M Uchwyt ostrza Śruba M Ostrze Śruba M Sprężyna Podkładka sprężysta Łapacz wiórów Śruba M Króciec ssący Nakrętka M Płyta Śruba M Śruba Tuleja 1 74 Zestaw dźwigni przesuwu Listwa amortyzująca 1 75 Zestaw pokrętła Podkładka Zestaw pokrętła Nakrętka M Zestaw łożyska Śruba 4 78 Tuleja Śruba M Tuleja Rolka 1 80 Koło Nakrętka M Walec napędowy Łańcuch 1 82 Walec dociskowy Łańcuch 1 83 Tuleja Łańcuch 1 84 Sprężyna Tuleja 2 85 Sprężyna Czop Płyta Uchwyt 1 87 Uchwyt sterujący Łożysko 2 88 Tuleja Śruba M Koło Pierścień zabezpieczający Koło łańcuchowe Śruba M Koło Okładzina 1 92 Koło łańcuchowe Łożysko 1 93 Koło Sworzeń 1 94 Płyta Pas klinowy 1 95 Sprężyna Śruba M Podkładka Zestaw głowicy nożowej Podkładka Zestaw przesuwu grubościówki Śruba M Zestaw odsysania 1 15

3 ŚRODKI BEZPIECZEŃSTWA Urządzenie może obsługiwać wyłącznie osoba w wieku powyżej 18 lat posiadająca odpowiednie predyspozycje, pouczona i przeszkolona w zakresie zasad bezpieczeństwa i ochrony zdrowia przy pracy. Konieczność eksploatacji z odsysaniem. Stanowisko pracy zalecamy wyposażyć w tablice omawiające zasady bezpieczeństwa pracy: Zapobiegaj wypadkom MASZYNY DO OBRÓBKI DREWNA. 14 Naklejki należy umieścić na takich powierzchniach urządzenia, które są w każdych okolicznościach widoczne dla obsługi maszyny przed jej uruchomieniem i podczas jej pracy.! Ogólnie Woreczki plastikowe zastosowane do opakowania mogą być niebezpieczne dla dzieci i zwierząt. Należy zapoznać się z tym urządzeniem, jego sterowaniem, użytkowaniem, elementami tego urządzenia i możliwymi zagrożeniami związanymi z jego niewłaściwym użytkowaniem. Należy zadbać o to, aby użytkownik urządzenia został starannie zapoznany z jego sterowaniem, użytkowaniem, elementami tego urządzenia i możliwymi zagrożeniami związanymi z jego używaniem. Należy przestrzegać zaleceń podanych na tablicach ostrzegawczych. Tych tabliczek nie wolno usuwać, ani ich uszkadzać. W razie uszkodzenia albo nieczytelności tabliczki należy się skontaktować z dostawcą. Stanowisko pracy należy utrzymywać w porządku i czystości. Bałagan na stanowisku pracy może spowodować wypadek. Nigdy nie należy pracować w ciasnych i źle oświetlonych pomieszczeniach. Należy zawsze sprawdzić, czy podłoga jest stabilna i czy jest zapewniony dobry dostęp do stanowiska pracy. Należy zawsze utrzymywać stabilną pozycję. Należy nieustannie kontrolować postęp pracy i wykorzystywać wszystkie zmysły. Nie wolno kontynuować, jeżeli nie można się na niej w pełni skoncentrować. Należy dbać o swoje narzędzia i utrzymywać je w czystości. Rękojeści i elementy sterujące muszą być suche i bez śladów oleju i smaru. Należy zabronić dostępu zwierząt, dzieci i osób niepowołanych do maszyny. Nie wkładaj rąk ani nóg do przestrzeni roboczej. Nigdy nie pozostawiaj pracującego urządzenia bez dozoru. Urządzenia nie wolno używać w innym celu, niż ten, do którego jest ono przeznaczone. Podczas pracy należy korzystać ze środków ochrony osobistej (na przykład okulary, ochronniki słuchu, respirator, obuwie ochronne, itp.). Nie przemęczaj się i zawsze korzystaj z obu rąk. Przy urządzeniu nie należy pracować, będąc pod wpływem alkoholu i substancji odurzających. W razie zawrotów, osłabienia albo omdlenia nie należy pracować przy tym urządzeniu. Jakiekolwiek zmiany w urządzeniu nie są dopuszczalne. NIE KORZYSTAJ z urządzenia w przypadku stwierdzenia zagięć, pęknięć albo innych uszkodzeń. Nigdy nie wykonuj konserwacji urządzenia podczas pracy. Jeżeli pojawi się dziwny dźwięk albo inne niezwykłe zjawisko, natychmiast wyłącz maszynę i przerwij pracę. Klucze i wkrętaki po użyciu zawsze usuń z maszyny. Przed włączeniem maszyny sprawdź, czy wszystkie śruby są dobrze dokręcone. Zapewnij odpowiednią konserwację maszyny. Przed użyciem maszyny sprawdź, czy nie została uszkodzona. Przy konserwacji i naprawach korzystaj tylko z oryginalnych części. Zastosowanie urządzeń dodatkowych albo wyposażenia, którego nie polecił dostawca, może spowodować wypadek i związane z nim obrażenia. Do konkretnej pracy należy dobrać odpowiednie urządzenie. Nie należy przeciążać urządzenia lub wyposażenia o małej mocy i wydajności i stosować go do pracy, która wymaga większej maszyny. Nie przeciążaj urządzenia. Zaplanuj pracę tak, aby bez zmęczenia pracować z optymalną prędkością. Gwarancja nie obejmuje uszkodzeń spowodowanych przeciążeniem. Urządzenie należy chronić przed zbyt wysoką temperaturą i światłem słonecznym. 3

4 Urządzenie nie jest przystosowane do pracy pod wodą ani w środowisku wilgotnym. Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy je przechowywać w suchym, zamkniętym miejscu, które nie jest dostępne dla dzieci. Przed uruchomieniem maszyny sprawdź, czy wszystkie elementy zabezpieczające pracują lekko i niezawodnie. Sprawdź, czy wszystkie elementy ruchome są w dobrym stanie. Sprawdź, czy części nie są pęknięte albo zatarte i czy wszystkie części są dobrze zamocowane. Sprawdź wszystkie pozostałe warunki, które mogą mieć wpływ na działanie narzędzi. Jeżeli w tej instrukcji nie podano inaczej, to wszystkie uszkodzone części i elementy zabezpieczające należy naprawić albo wymienić na sprawne.! Zespoły Nie wolno korzystać z urządzenia, które nie jest całkowicie zmontowane zgodnie z zaleceniami tej instrukcji.! Urządzenia elektryczne Podczas eksploatacji narzędzi elektrycznych należy zawsze przestrzegać podstawowych posunięć bezpieczeństwa włącznie poniżej podanych, w celu zapobiegania wybuchu pożaru, porażenia prądem elektrycznym i skaleczenia osób. Przed rozpoczęciem eksploatacji przeczytaj niniejszą instrukcję obsługi i zapamiętaj ją. Sprawdź, czy wtyczka jest podłączona do dobrze zabezpieczonego gniazdka zasilającego. Napięcie sieci musi być zgodne z napięciem podanym na tabliczce, żeby nie doszło do przegrzania i spalenia silnika lub jego pracy ze zbyt małą mocą. Przed podłączeniem do sieci sprawdź, czy wyłącznik jest ustawiony na OFF (wyłącz). Jeżeli urządzenie nie jest wyposażone w główny wyłącznik, to jego miejsce zastępuje wtyczka. Po zakończeniu pracy wyjmij wtyczkę zasilania sieciowego z gniazdka. Urządzeń elektrycznych nigdy nie należy przenosić, trzymając za przewód. Wtyczki z gniazda również nie należy wyjmować poprzez pociągnięcie za przewód. Przewód doprowadzający należy chronić przed wysoką temperaturą, olejem, rozpuszczalnikami i ostrymi krawędziami. Należy regularnie sprawdzać przewód i w razie uszkodzenia oddać go do naprawy do specjalisty. Przedłużacze należy regularnie sprawdzać i w razie potrzeby wymienić na nowe. W razie potrzeby skorzystać z przedłużacza wysokiej jakości o odpowiedniej obciążalności, rozwiniętego w całości. Okresowo sprawdzaj, czy nie jest uszkodzony. Wadliwy przewód należy wymienić albo naprawić. Przed rozpoczęciem konserwacji, montażu, wymiany części albo tym podobnej czynności wyłącz wyłącznik główny i wyjmij wtyczkę z gniazdka. Uważaj, żeby urządzenie nie włączyło się samodzielnie. Nie wolno trzymać palców w pobliżu mechanizmu włączającego, jeżeli nie jest to bezwarunkowo konieczne. Jeżeli urządzenie ma być zamontowane na stole warsztatowym, to przycisk bezpieczeństwa należy zwolnić dopiero po zakończeniu montażu. Z urządzenia nie należy korzystać w środowisku zagrożonym wybuchem (przy lakierowaniu i przy pracy z cieczami palnymi itp.) Z urządzenia nie należy korzystać w środowisku mokrym lub jeżeli jego powierzchnia jest mokra. Wyposażenie elektryczne jest przystosowane do pracy w środowisku zwykłym w temperaturach +5 do +40 C, o wilgotności względnej nieprzekraczającej 50 % przy temperaturze + 40 C. Urządzenia elektryczne podlegają przeglądom okresowym w ustalonych terminach.! Narzędzia obrotowe Należy mieć zawsze na sobie odpowiednią odzież (na przykład nie zakładaj luźnych części ubrania, krawatów ani biżuterii, długie włosy zwiąż z tyłu, chroń nogi i nie noś zużytego obuwia. Rękawy koszul należy zapinać albo zawijać). Istnieje niebezpieczeństwo ich uchwycenia i nawinięcia przez wirujące części. Nie zdejmuj osłon ochronnych i dbaj, żeby obsługa była zawsze maksymalnie chroniona. Podczas pracy unikaj kontaktu z poruszającymi się częściami. Ręce trzymaj poza zasięgiem części obrotowych. Poz. Nazwa szt. Poz. Nazwa szt. 12 Podstawa prawa Płyta oporowa 1 13 Podstawa lewa Stopka 2 14 Prowadnica stołu wejściowego Konsola włącznika 1 15 Prowadnica stołu wyjściowego Śruba M Zamek stołu wejściowego Podkładka Zamek stołu wyjściowego Nakrętka M Stół wyjściowy Podkładka 5 19 Stół wejściowy Podkładka Wałek skoku Śruba M Podkładka Podkładka sprężysta Czop zamka Śruba M Mimośród Podkładka sprężysta Śruba M Śruba M Krzywka Czop A Oś przesuwu Śruba M Oś dociskowa Śruba M Nakrętka M Śruba M Podziałka Nakrętka M Uchwyt Podkładka Linijka Pierścień zabezpieczający Podziałka Czop Podkładka Śruba M Śruba M Czop Prowadnica Śruba 4 98 Osłona ochronna Śruba M Prowadnica Śruba M Konsola Podkładka sprężysta Ramię listwy Śruba 102 Prowadnica prawa Dźwignia Prowadnica lewa Podkładka Płyta oporowa Śruba M Stopka Śruba M Jarzmo lewe Śruba M Jarzmo prawe Nakrętka M8 108 Śruba mocująca Śruba M Śruba Śruba M Ramię osłony Podkładka sprężysta Oś osłony Śruba M Śruba ustalająca Włącznik Śruba mocująca Nit Ogranicznik Śruba M Płyta mocująca Śruba M6 121 Płyta osłony Zestaw stołu heblarki Uchwyt osłony

5 ! Heblowanie i obróbka grubościówką Zwracaj uwagę na poprawne ustawienie noży. Regularnie sprawdzaj działanie urządzenia przeciwko uderzeniom zwrotnym. Zwracaj uwagę na poprawny kierunek posuwu materiału wobec obracającej się głowicy nożowej. Przed wprowadzeniem maszyny do eksploatacji usuń materiał konserwujący z powierzchni stołu roboczego (części, po których przesuwany jest materiał) np. benzyną ekstrakcyjną itp., wytrzyj do sucha. Następnie wyczyszczoną powierzchnię stołu roboczego pokryj odpowiednim środkiem do obniżenia tarcia (mydło albo środek do polerowania mebli). Wystrzegaj się obróbki zbyt wygiętych elementów. Podczas pracy z heblarką, grubościówką pracownik musi założyć krótki wzmocniony fartuch roboczy oraz okulary ochronne. Zalecane jest stosowanie odpowiedniej ochrony słuchu oraz obuwia roboczego. Zakładanie płaszcza roboczego jest zabronione! Z maszyny korzystać może wyłącznie pracownik posiadający odpowiednie kwalifi kacje do pracy z drewnem (albo pracownik wyszkolony przez tego pracownika). Pracownik powinien przestrzegać wszystkich przepisów bezpieczeństwa oraz rozporządzeń obowiązujących w jego kraju. MONTAŻ Przed wyrzuceniem opakowania należy sprawdzić, czy nie pozostały w nim jakieś drobne elementy. Jeżeli tak, należy odnaleźć te części w wykazie albo na schemacie montażu i zamontować je w odpowiednim miejscu. Maszyna dostarczana jest w zmontowanym stanie, przymocowana przy pomocy czterech śrub do palety drewnianej, dostępnych po zdjęciu osłon. Posadowienie W warsztacie wybierz odpowiednie miejsce z uwzględnieniem maksymalnej długości obrabianego materiału. Zalecamy maszynę przymocować przy pomocy kotew do podłogi betonowej. Zdejmij maszynę z palety. Do manipulacji zastosuj dwu belek lub kształtowników przeciągniętych pod stołem grubościówki. Pomiędzy stalowe kształtowniki i linę podnoszącą umieść podkładki, żebyś zabronił zetknięcia metal - metal. Nie podnoś maszyny za stół heblarki! Ustaw na śrubach kotwiących (po poprawnym utwardzeniu betonu) i wyrównaj przy pomocy libelli. Części metalowe w produkcji pokryte zostały środkiem konserwującym, który można na nich pozostawić. Powierzchnie ślizgowe pielęgnuj smarem maszynowym. Uruchomienie Sprawdź działanie i gładką pracę poruszających się części oraz dokręcenie połączeń śrubowych. Sprawdź, ewentualnie wyreguluj ustawienie stołów heblarki (równoległość, pozycja wobec krawędzi ostrzy) Sprawdź stan, zamocowanie oraz pozycję noży. Ewentualnie napraw lub zamień (patrz rozdz. Konserwacja). Przymocuj prowadnicę i osłonę ochronną. Można wykonać ustawienie dla prawej i lewej ręki. Podłączenie do sieci el. Instalację wykonać może osoba posiadająca odpowiednią wiedzę (obwieszczenie 50, 6). Odsysanie Odsysanie zapewnić powinno prędkość powietrza min. 20 m/s w przekroju króćca. Instalację wykonaj z uwzględnieniem pozycji łapacza w trybie heblarki/grubościówki. 12 5

6 OBSŁUGA U obsługi lub nadzoru przewidywana jest wiedza z dziedziny wykonywania robót z drewnem. Opis urządzenia Na lewym rysunku pokazane jest ustawienie maszyny jako heblarki, na prawym jako grubościówki. (prowadnica oraz osłona ochronna znajdują się w pozycji transportowej, ustaw jedno albo drugie) 1 Oś stołu wyjściowego 8 Główny wyłącznik i przycisk stop 2 Króciec odsysania 9 Unieruchomienie stołu heblarki 3 Stół wyjściowy 10 Przycisk Stop 4 Prowadnica 11 Dźwignia przesuwu materiału 5 Osłona ochronna 12 Stół grubościówki 6 Stół wejściowy 13 Zamki stołów heblarki 7 Oś stołu wejściowego 14 Pokrętło ustawienia stołu grubościówki Heblowanie Ustaw maszynę w pozycji heblowania. Sprawdź, ewentualnie przy pomocy osi 1 wyrównaj stół wejściowy tak, by jego płaszczyzna była równoległa z krawędzią ostrza. Przy pomocy osi 7 ustaw stół wejściowy na wymagany wiór. Stoły zabezpiecz dźwigniami 13. Ustaw wymagany kąt prowadnicy. Osłonę ochronną ustaw według szerokości heblowanego materiału tak, by przekrywał swobodną część głowicy z luzem ~5 mm. Nigdy nie pracuj bez osłony! (i zawsze bądź ostrożny, w przypadku maszyn do obróbki drewna bezpieczeństwa nigdy nie jest za dużo ;-). Do heblowania krótkich, cienkich albo wąskich materiałów, które trudne są w prowadzeniu, zastosować można różne przyrządy. Stosuj tylko bezpieczne, po namyśle wykonane przyrządy, w żadnym przypadku szybkie prowizoria. Włącz odsysanie, uruchom maszynę. Poz. Nazwa szt. Poz. Nazwa szt. 1 Szafa Śruba M Płyta Śruba M Osłona wewnętrzna Nakrętka M8 5 Przepust Podkładka 5 49 Zestaw stołu grubościówki Podkładka 8 50 Słup stołu grubościówki Śruba M Obejma słupa Podkładka sprężysta 8 52 Podstawa Podkładka sprężysta Zestaw przekładni Śruba M Pręt prowadzący Podkładka sprężysta Kołnierz Śruba M Płyta Śruba M Zestaw dźwigni zaciskowej Śruba M Zestaw pokrętła ręcznego Śruba M Pierścień zabezpieczający Śruba M Wskaźnik Śruba M Podziałka Śruba M Podkładka Śruba M Stół grubościówki Nakrętka M Prowadnica Podkładka 6 65 Prowadnica Element amortyzujący 1 66 Przekładnia Korek smarujący 1 67 Koło zębate Uszczelka 1 68 Śruba prowadząca Łożysko 1 69 Wałek Łożysko 2 70 Tuleja Śruba M Pierścień zabezpieczający Nakrętka M Wał zaciskowy Czop Pierścień zabezpieczający Pierścień zabezpieczający Osłona boczna Śruba M Pręt prowadzący Dźwignia Pręt prowadzący Pas klinowy Koło pasowe silnika Śruba 125 Konsola włącznika Podkładka 128 Sprężyna Silnik Oś Śruba M Korba Śruba M Pokrętło ręczne Śruba M Podkładka Pierścień zabezpieczający Pierścień zabezpieczający Zestaw podstawy Tuleja Zestaw stołu grubościówki Śruba M Zestaw osłony bocznej

7 Struganie Ustaw maszynę w pozycji grubościówki. Dźwignią 11 wyłącz przesuw (w kierunku w dół) Zluzuj dźwignię unieruchamiającą 9. Pokrętłem 14 ustaw wysokość stołu grubościówki według wysokości materiału i wymaganego wióra. Podczas heblowania drewna o dużej zawartości żywic pokryj powierzchnię stołu parafi ną lub innym specjalnym środkiem. Podczas pracy z długim materiałem zapewnij podparcie po jego obu stronach. Włącz odsysanie, uruchom maszynę. Włóż materiał i uruchom przesuw. SCHEMAT POŁĄCZEŃ EL. KONSERWACJA Ogólnie Narzędzia należy zawsze utrzymywać w czystości. Zanieczyszczenia, które mogą się przedostać do mechanizmu narzędzia, mogą spowodować jego uszkodzenie. Do czyszczenia nie należy stosować agresywnych środków czyszczących i rozpuszczalników. Części plastikowe należy wycierać ściereczką namoczoną w wodzie mydlanej. Powierzchnie metalowe należy konserwować ściereczką zwilżoną olejem mineralnym. Niewykorzystywane urządzenia należy przechowywać zakonserwowane w suchym miejscu, gdzie nie będą korodować. Wszystkie prace konserwacyjne można wykonywać tylko wtedy, gdy wtyczka jest wyjęta z gniazdka zasilającego. Korpus wentylatora należy utrzymywać czysty, by zapewnione zostało poprawne chłodzenie silnika. Wszystkie prace konserwacyjne może wykonywać wyłącznie przeszkolony personel. Do napraw należy stosować wyłącznie oryginalne części zamienne. Smarowanie Powierzchnie robocze mechanizmów należy okresowo smarować odpowiednim smarem. Smarowanie wykonuj z umiarem, w przesmarowanych miejscach zbierają się wióry i pył. Zwykła konserwacja Regularnie (po zmianie) wyczyść maszynę, pozbawiając ją pyłu i wiórów. Przed rozpoczęciem pracy sprawdź działanie i gładką pracę poruszających się części oraz dokręcenie połączeń śrubowych. Regularnie sprawdzaj, ewentualnie wyreguluj ustawienie stołów heblarki (równoległość, pozycja wobec krawędzi ostrzy) Czasami sprawdź działanie odsysania oraz stan kabli elektrycznych. Sprawdź stan, zamocowanie oraz pozycję noży. Ewentualnie wyreguluj lub zamień na nowe. Nie stosuj noży innych wymiarów. Wysokość ostrza ustaw 0,7-0,8 mm ponad powierzchnią walca. Ewentualne ostrzenie lepiej zlecić fachowcowi. 10 7

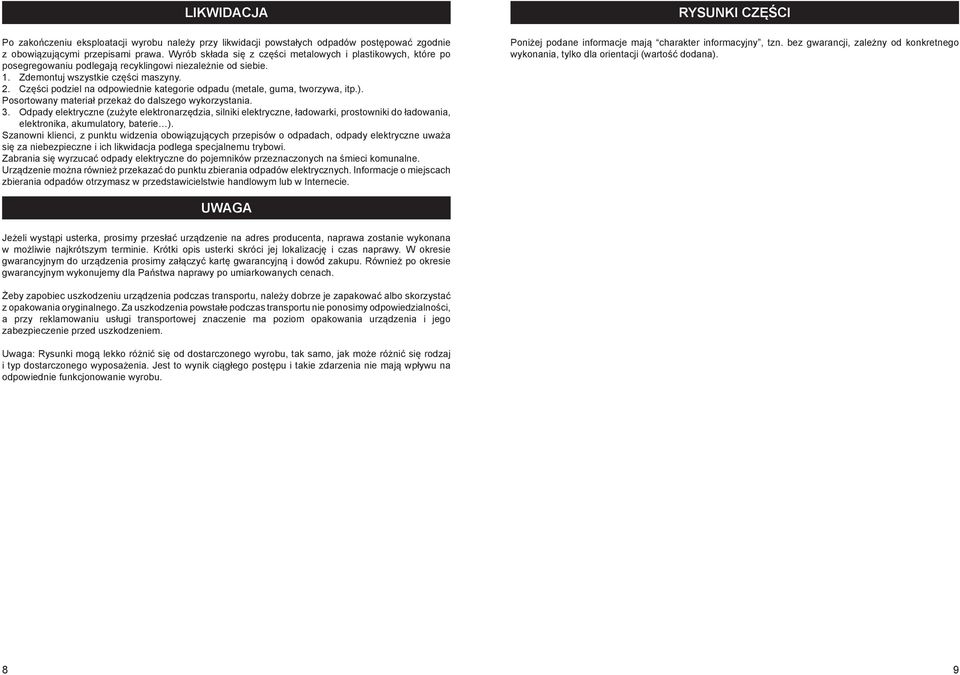

8 LIKWIDACJA Po zakończeniu eksploatacji wyrobu należy przy likwidacji powstałych odpadów postępować zgodnie z obowiązującymi przepisami prawa. Wyrób składa się z części metalowych i plastikowych, które po posegregowaniu podlegają recyklingowi niezależnie od siebie. 1. Zdemontuj wszystkie części maszyny. 2. Części podziel na odpowiednie kategorie odpadu (metale, guma, tworzywa, itp.). Posortowany materiał przekaż do dalszego wykorzystania. 3. Odpady elektryczne (zużyte elektronarzędzia, silniki elektryczne, ładowarki, prostowniki do ładowania, elektronika, akumulatory, baterie ). Szanowni klienci, z punktu widzenia obowiązujących przepisów o odpadach, odpady elektryczne uważa się za niebezpieczne i ich likwidacja podlega specjalnemu trybowi. Zabrania się wyrzucać odpady elektryczne do pojemników przeznaczonych na śmieci komunalne. Urządzenie można również przekazać do punktu zbierania odpadów elektrycznych. Informacje o miejscach zbierania odpadów otrzymasz w przedstawicielstwie handlowym lub w Internecie. RYSUNKI CZĘŚCI Poniżej podane informacje mają charakter informacyjny, tzn. bez gwarancji, zależny od konkretnego wykonania, tylko dla orientacji (wartość dodana). UWAGA Jeżeli wystąpi usterka, prosimy przesłać urządzenie na adres producenta, naprawa zostanie wykonana w możliwie najkrótszym terminie. Krótki opis usterki skróci jej lokalizację i czas naprawy. W okresie gwarancyjnym do urządzenia prosimy załączyć kartę gwarancyjną i dowód zakupu. Również po okresie gwarancyjnym wykonujemy dla Państwa naprawy po umiarkowanych cenach. Żeby zapobiec uszkodzeniu urządzenia podczas transportu, należy dobrze je zapakować albo skorzystać z opakowania oryginalnego. Za uszkodzenia powstałe podczas transportu nie ponosimy odpowiedzialności, a przy reklamowaniu usługi transportowej znaczenie ma poziom opakowania urządzenia i jego zabezpieczenie przed uszkodzeniem. Uwaga: Rysunki mogą lekko różnić się od dostarczonego wyrobu, tak samo, jak może różnić się rodzaj i typ dostarczonego wyposażenia. Jest to wynik ciągłego postępu i takie zdarzenia nie mają wpływu na odpowiednie funkcjonowanie wyrobu. 8 9
