DLACZEGO KOCIOŁ ATMOS Korzyści i fakty

Transkrypt

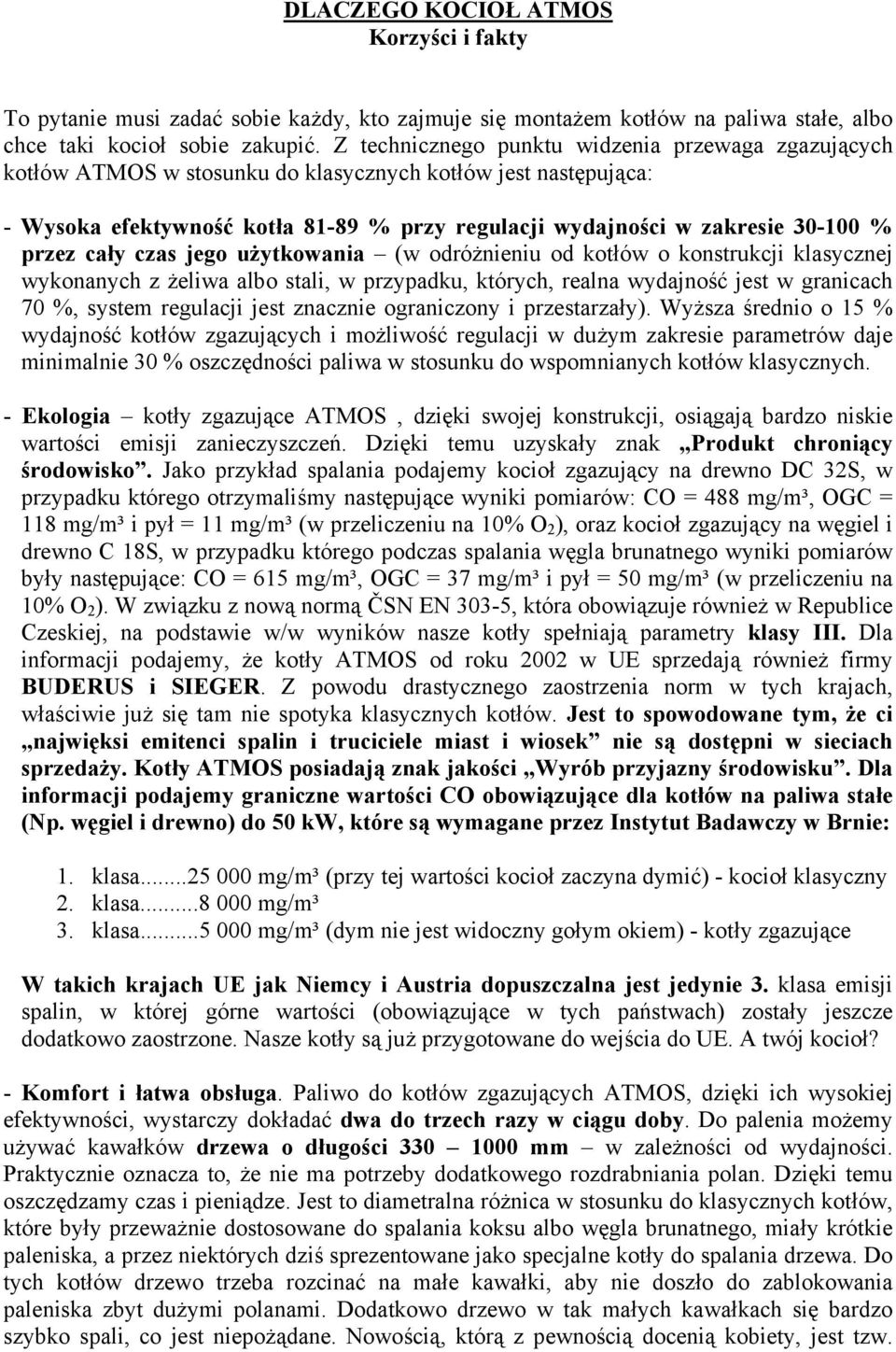

1 DLACZEGO KOCIOŁ ATMOS Korzyści i fakty To pytanie musi zadać sobie każdy, kto zajmuje się montażem kotłów na paliwa stałe, albo chce taki kocioł sobie zakupić. Z technicznego punktu widzenia przewaga zgazujących kotłów ATMOS w stosunku do klasycznych kotłów jest następująca: - Wysoka efektywność kotła % przy regulacji wydajności w zakresie % przez cały czas jego użytkowania (w odróżnieniu od kotłów o konstrukcji klasycznej wykonanych z żeliwa albo stali, w przypadku, których, realna wydajność jest w granicach 70 %, system regulacji jest znacznie ograniczony i przestarzały). Wyższa średnio o 15 % wydajność kotłów zgazujących i możliwość regulacji w dużym zakresie parametrów daje minimalnie 30 % oszczędności paliwa w stosunku do wspomnianych kotłów klasycznych. - Ekologia kotły zgazujące ATMOS, dzięki swojej konstrukcji, osiągają bardzo niskie wartości emisji zanieczyszczeń. Dzięki temu uzyskały znak Produkt chroniący środowisko. Jako przykład spalania podajemy kocioł zgazujący na drewno DC 32S, w przypadku którego otrzymaliśmy następujące wyniki pomiarów: CO = 488 mg/m³, OGC = 118 mg/m³ i pył = 11 mg/m³ (w przeliczeniu na 10% O 2 ), oraz kocioł zgazujący na węgiel i drewno C 18S, w przypadku którego podczas spalania węgla brunatnego wyniki pomiarów były następujące: CO = 615 mg/m³, OGC = 37 mg/m³ i pył = 50 mg/m³ (w przeliczeniu na 10% O 2 ). W związku z nową normą ČSN EN 303-5, która obowiązuje również w Republice Czeskiej, na podstawie w/w wyników nasze kotły spełniają parametry klasy III. Dla informacji podajemy, że kotły ATMOS od roku 2002 w UE sprzedają również firmy BUDERUS i SIEGER. Z powodu drastycznego zaostrzenia norm w tych krajach, właściwie już się tam nie spotyka klasycznych kotłów. Jest to spowodowane tym, że ci najwięksi emitenci spalin i truciciele miast i wiosek nie są dostępni w sieciach sprzedaży. Kotły ATMOS posiadają znak jakości Wyrób przyjazny środowisku. Dla informacji podajemy graniczne wartości CO obowiązujące dla kotłów na paliwa stałe (Np. węgiel i drewno) do 50 kw, które są wymagane przez Instytut Badawczy w Brnie: 1. klasa mg/m³ (przy tej wartości kocioł zaczyna dymić) - kocioł klasyczny 2. klasa mg/m³ 3. klasa mg/m³ (dym nie jest widoczny gołym okiem) - kotły zgazujące W takich krajach UE jak Niemcy i Austria dopuszczalna jest jedynie 3. klasa emisji spalin, w której górne wartości (obowiązujące w tych państwach) zostały jeszcze dodatkowo zaostrzone. Nasze kotły są już przygotowane do wejścia do UE. A twój kocioł? - Komfort i łatwa obsługa. Paliwo do kotłów zgazujących ATMOS, dzięki ich wysokiej efektywności, wystarczy dokładać dwa do trzech razy w ciągu doby. Do palenia możemy używać kawałków drzewa o długości mm w zależności od wydajności. Praktycznie oznacza to, że nie ma potrzeby dodatkowego rozdrabniania polan. Dzięki temu oszczędzamy czas i pieniądze. Jest to diametralna różnica w stosunku do klasycznych kotłów, które były przeważnie dostosowane do spalania koksu albo węgla brunatnego, miały krótkie paleniska, a przez niektórych dziś sprezentowane jako specjalne kotły do spalania drzewa. Do tych kotłów drzewo trzeba rozcinać na małe kawałki, aby nie doszło do zablokowania paleniska zbyt dużymi polanami. Dodatkowo drzewo w tak małych kawałkach się bardzo szybko spali, co jest niepożądane. Nowością, którą z pewnością docenią kobiety, jest tzw.

2 wentylator wyciągowy, który przeciwdziała dymieniu kotła i wydostawaniu się z niego pyłu i sadzy do pomieszczenia, podczas dokładania paliwa, tak jak ma to miejsce w przypadku klasycznych kotłów bez wentylatorów. Następną zaletą kotłów zgazujących ATMOS jest dysza zgazująca lub chroniony patentem specjalny ruszt zgazujący, który umożliwia łatwe odpopielanie paliwa podczas pracy kotła. W praktyce oznacza to, że nie ma potrzeby przegarniania rusztu w ogóle, bowiem wszystko jest tak zaprojektowane, aby nie było potrzeby częstego przegarniania rusztu, tak jak jest to w przypadku klasycznych typów kotłów (np. paląc węglem bardzo złej jakości, kiedy powstaje dużo popiołu) nie potrzeba nawet specjalnych przyrządów do wygarniania, stosowanych w kotłach żeliwnych. Kotły ATMOS są wyposażone w specjalny przewód dymowy, który w przypadku opalaniem drewnem wystarczy czyścić jedynie dwa razy w sezonie grzewczym, w odróżnieniu od innych typów, które wymagają czyszczenia raz na tydzień. Dzięki zastosowaniu wentylatora wyciągowego, czyszczenie kotła i wybieranie popiołu odbywa się bez pylenia i zanieczyszczeń.

3 ATMOS Generator GS - kocioł zgazujący drewno Główną zaletą nowego typu produktu jest to, że kocioł ma całoceramiczne palenisko (przestrzeń, gdzie znajduje się paliwo jest wyłożona materiałem ceramicznym), co pozwala na idealne wypalenie się paliwa przy minimalnej emisji spalin. Kondensacja i wytwarzanie się smoły jest ograniczone do minimum. Mniejsza kondensacja = dłuższa żywotność kotła. Kocioł zapewnia podsuszenie paliwa, a następnie jego zgazowanie w wyższej temperaturze. Zaletą kotła na drewno jest to, że podgrzane powietrze pierwotne jest dostarczane bezpośrednio na dyszę, przez co nie dochodzi do palenia się większej ilości paliwa naraz, do zgazowania całości paliwa i do wahania wydajności. Równomierne dostarczenie rozgrzanego powietrza po obu stronach gwarantuje, że zgazowana zostanie optymalna ilość paliwa. Kocioł jest z tego powodu maksymalnie oszczędny, ma małe zużycie paliwa i dużą efektywność spalania 85-89% w całym zakresie wydajności. Ta technologia gwarantuje lepsze zgazowanie małych kawałków paliwa i odpadów drzewnych. Powietrze wtórne, dostarczane do dyszy zgazującej jest również podgrzewanego wysokiej temperatury. Jako wymiennik jest używany tylny przewód dymowy. Nie dochodzi w ten sposób do ochładzania płomienia i zachodzi spalanie maksymalnej ilości substancji palnych. Dolna komora jest obłożona ceramiką (kształtka komorowa). Tu zostają dopalone wszystkie płomienie i ogarki, które spadną z góry. W rezultacie tworzy się popiół, który można użyć w ogrodzie, jako bardzo dobry nawóz. Następną nowością jest zastosowanie wyciągowego wentylatora spalin. Zamiast wtłaczania powietrza do kotła, spaliny są wyprowadzane na zewnątrz. Korzyści polegają przede wszystkim na szybszym rozpalaniu i wygodniejszym dokładaniu do kotła, gdyż dym z kotła prawie się nie wydostaje. To powoduje również, że łatwiej utrzymać czystość w pomieszczeniu, gdzie znajduje się kocioł. Jako ochrona kotła przeciw przegrzaniu, w przypadku braku energii elektrycznej, służy umieszczony w nim wymiennik chłodzący. Do niego, w przypadku zagrożenia przegrzania kotła, zostanie wpuszczona przez odpowiedni zawór woda z instalacji. Woda, która odbierze nadmierną energię cieplną, zostanie odprowadzona na zewnątrz do odpływu. Nowy design, nowe rozwiązania techniczne spełniające przepisy Unii Europejskiej oraz bardzo korzystna cena sprawiają, że nasze kotły wiodą prym na rynku europejskim.

4 ŻYWOTNOŚĆ STALOWYCH KOTŁÓW W STOSUNKU DO ŻELIWNYCH Średnia żywotność ekologicznych, stalowych kotłów, przy zastosowaniu zaworu termoregulacyjnego lub Laddomatu 21, wynosi 10 lat. Faktycznie jednak żywotność kotła w zależności od warunków, na które chcemy Państwu zwrócić uwagę poniżej, może być dłuższa lub krótsza. Z tego powodu komory kotłów ATMOS są produkowane z najlepszej jakościowo blachy stalowej o grubości 6 mm. Zasada działania: Podczas zgazowywania przy pomocy dyszy albo na specjalnym ruszcie, dochodzi do tworzenia się rozżarzonego węgla drzewnego, nad którym dochodzi (przy ograniczonym dostępie powietrza) do wytwarzania się gazów mieszających się z powietrzem wtórnym. Mieszanka ta następnie jest spalana w formie płomienia w dolnej komorze. Nad rozpaloną warstwą, gdzie dochodzi do wytworzenia się gazów jest przestrzeń, w której paliwo wstępnie wysusza się. Podczas tego procesu dochodzi do wytwarzania się pary wodnej i pewnych gazów. Jeśli gazy i para wodna skondensują się, dojdzie do powstania związków wpływających negatywnie na ściany kotła. Są to związki smoliste i kwasowe. Związki te w wyniku długotrwałego oddziaływania na ścianki kotła osłabiają je. Musimy otwarcie stwierdzić, że jest to swoistego rodzaju koszt dążenia do osiągnięcia jak najwyższego poziomu wydajności i najlepszego sposobu spalania w kotłach na paliwa stałe. W przypadku, kiedy byśmy wyprodukowali kocioł zgazujący z żeliwa, czyli z materiału, z którego są produkowane klasyczne typy kotłów i jeśli by on nie był odpowiednio zabezpieczony przed korozją, do jego uszkodzenia najprawdopodobniej doszło by jeszcze szybciej. Dlatego odpowiedzialnie pragniemy stwierdzić, że podana trochę dłuższa żywotność klasycznych kotłów żeliwnych jest spowodowana stosowaną w nich metodą spalania. Uniemożliwia ona jednak osiągnięcie wyższej wydajności i zmniejszenie zanieczyszczania środowiska naturalnego, wraz z możliwością szerszej regulacji zakresu wydajności. Nie jest to również droga na rynki UE. Z takimi kotłami nasza firma by z pewnością nie odniosła sukcesu w Niemczech lub Austrii. Aktualnie eksportujemy na te rynki 70% naszej produkcji. Z tego też powodu dla każdego klienta jest bardziej opłacalny stalowy kocioł zgazujący z wysoką efektywnością i dobrym systemem podłączenia, niż kocioł ze specjalnego materiału za cenę dwa trzy razy wyższą, albo klasyczny kocioł, który marnotrawi dużą część wyprodukowanej energii cieplnej. Podstawą działań jest osiągnięcie stanu, w którym w komorze nie będą powstawały żadne związki smołowate ani kwasowe, które uszkadzają korpus kotła. Niezbędne jest więc zdefiniowanie podstawowych zasad dotyczących użytkowania kotłów zgazujących: - Paliwo powinno zawsze być suche o wilgotności % - Należy wykonać w odpowiedni sposób podłączenie kotła z Laddomatem 21 lub zaworem termoregulacyjnym kocioł nie powinien w żadnym trybie wydajności pracy ochłodzić się poniżej 65 C, a temperatura wody wychodzącej z kotła powinna wynosić C. W innym przypadku dochodzi do wytwarzania się substancji smolistych i kwasów. - Należy odpowiednio określić wydajność kotła straty ciepła dotyczące obiektu i rzeczywisty poziom odbioru ciepła muszą być dostosowane do wydajności kotła używając kotła nie należy przekraczać wyznaczonych parametrów (ekstremalnie przegrzewać lub wychładzać). - Należy wykorzystywać wydajność kotła nie można przez dłuższy czas używać kotła wykorzystując jego minimalną wydajność, które daje niską temperaturę spalin (np.

5 ogrzewanie w lecie tylko wody do bojlera). Kwasy i związki smoliste w takim wypadku. Się nie wypalą i dochodzi do ich nadmiernego osadzania się w urządzeniu. W wyniku tego następuje uszkadzanie kotła i komina. Tym wszystkim zagrożeniom można przeciwdziałać poprzez połączenie kotła ze zbiornikiem akumulacyjnym, albo regularnym, codziennym użytkowaniem.

6 PIERWSZY EKOLOGICZNY KOCIOŁ NA WĘGIEL I DREWNO ATMOS kombi dla każdego domu jednorodzinnego Zgazujący kocioł ATMOS kombi umożliwia nowy sposób spalania węgla w kombinacji z drewnem. Otrzymał za to następujące nagrody i wyróżnienia: Grand Prix na wystawie Pragotherm, Złoty Medal na Międzynarodowych Targach Budowlanych Brno, Złoty Kłos na wystawie Zemle zivitelka. W dzisiejszych czasach rezygnuje się z węgla, gdyż w znacznym stopniu zanieczyszcza miasta i wsie dymem z przestarzałych pieców. Nasz nowy, ekologiczny kocioł sprawia, że paliwo w postaci węgla znowu ma przyszłość. Jeśli nie macie Państwowo dyspozycji wystarczającej ilości drewna palicie węglem, albo łączycie drewno z węglem. Kocioł jest zbudowany z dwóch umieszczonych na sobie komór. Górna komora służy jako zasobnik paliwa, a dolna jest komorą spalania i popielnikiem. Między nimi umieszczono nowy, opatentowany ruszt, który pełni rolę dyszy zgazującej, umożliwiając doskonałe spalanie węgla i drewna razem lub osobno, oraz łatwe wyjmowanie popiołu. Dzięki temu, że kocioł umożliwia spalanie paliwa, które w przyszłości będzie najtańsze, jego zastosowanie staje się, w porównaniu z innymi kotłami, najkorzystniejsze i najefektowniejsze. Sama tylko możliwość spalania węgla lub drewna, czyni z użytkownika kotła osobę niezależną od monopolu spółek węglowych i innych firm sprzedających paliwa. Poprzez zastosowanie technologii zgazowania węgla w nowym kotle ATMOS kombi zostały osiągnięte niskie wartości emisji zanieczyszczeń i dlatego wszystkie kotły serii (C18S C50S węgiel brunatny),(ac25s węgiel kamienny) dostały znak WYRÓB OSZCZĘDZAJĄCY ŚRODOWISKO. Dzięki zastosowaniu płynnej regulacji wydajności, przy średniej efektywności wykorzystania kotła podczas sezonu grzewczego 83 87% w zależności od typu, rozwiązano problem zmniejszenia jego wydajności (w wyniku złego spalania). W starych konstrukcjach kotłów system regulacji dopalania paliwa był znacznie ograniczony. Z tego powodu kocioł mógł pracować albo na 100% swoich możliwości albo był dławiony to z kolei powodowało uchodzenie dużej ilości gazów do atmosfery. Nie tylko gaz ale i węgiel brunatny może być paliwem ekologicznym. Zalecanym paliwem jest węgiel orzech 1 i suche drewno. Paliwem zastępczym mogą być pozostałe rodzaje węgla, brykiety i brykiety drzewne. Paliwo należy uzupełniać średnio 2 do 5 razy dziennie, w zależności od rodzaju. Popiół wystarczy wybierać raz na 1 7 dni, w zależności od rodzaju stosowanego paliwa.

7 EKOLOGICZNE I W PEŁNI AUTOMATYCZNE KOTŁY NA BRYKIETY Z BIOMASY ATMOS Większość z nas ma już jakieś doświadczenia z opalaniem drewnem lub brykietami drzewnymi w kotłach lub kominkach. Paliwo jest w większości miejsc łatwo dostępne, a jego cena jest do zaakceptowania. Nowością, o której jeszcze nie wszyscy słyszeli są brykiety z biomasy, które produkuje się w podobny sposób, co klasyczne brykiety drzewne przez sprasowanie pod wysokim ciśnieniem suchych wiórów lub trocin bez dodatku jakiegokolwiek spoiwa. W ten sam sposób w bliskiej przyszłości będą produkowane na skalę przemysłową brykiety z biomasy, ze słomy i innych odpadów biologicznych. Obecnie najbardziej popularne są brykiety z biomasy o średnicy 6,8 i 9 mm oraz długości od 5 do 25 mm. Kaloryczność takich brykietów jest podobna do klasycznych brykietów drzewnych i wynosi od 17 do 19 MJ/kg. Nasza firma opracowała kotły na brykiety z biomasy typ D15P o wydajności 15 kw i typ D20P o wydajności 22 kw. Trwają oczywiście prace nad kotłami o większej wydajności. Kotły są skonstruowane w taki sposób, że po lewej lub prawej stronie kotła, działającego jako wymiennik ciepła, jest zabudowany szwedzki palnik ATMOS IWABO, który przy pomocy przenośnika ślimakowego pobiera brykiety ze zbiornika. Zbiornik na paliwo jest umieszczony obok kotła, albo w pomieszczeniu obok, A jego wielkość nie jest ograniczona (standard 250 lub500 litrów). Zasada działania palnika jest następująca: w przypadku, kiedy palnik dostanie impuls do startu, albo zaistnieje potrzeba zainicjowania ogrzewania, przenośnik nasypie brykiety do końcówki palnika i przy pomocy spirali sam je zapali. Po osiągnięciu wymaganego stopnia rozpalenia brykietów, palnik ustawi się na wymaganą wydajność i pozostanie w takim stanie do chwili odpowiedniego ogrzania systemu. Następnie palnik automatycznie się wyłączy a brykiety się wypalą. Cały cykl w przypadku potrzeby automatycznie się powtórzy. Wydajność kotła i pozostałe funkcje palnika są sterowane elektronicznie, co umożliwia dostosowanie charakteru pracy kotła do pracy systemu. Uzupełnianie paliwa, czyszczenie komory spalania, palnika oraz wybieranie popiołu przeprowadza się raz na 1-4 dni, w zależności od jakości stosowanych brykietów z biomasy. Dużą zaletą naszych kotłów na brykiety z biomasy jest to, że w przypadku wyjęcia palnika jest możliwość palenia drzewem. Dzięki tym wszystkim cechom, kotły te są tak samo wygodne w obsłudze i mają takie same własności użytkowe, jak kotły na gaz, propan butan lub olej opałowy. Główna różnica polega na tym, że w odróżnieniu od kotłów na gaz ziemny lub olej opałowy, w naszych kotłach są spalane odnawialne źródła energii i właśnie z tego powodu mają przed sobą dużą przyszłość.
