1 podręcznik planowania systemów elewacyjnych PREFA dach fasada solar

2 SPIS TREŚCI Wentylowana elewacja na ruszcie ogólne informacje na temat podkonstrukcji nośnej aluminiowa podkonstrukcja nośna drewniana podkonstrukcja nośna Przegląd produktów sidingi reynobond profil falisty 0 romb ścienny - panele FASADOWE FX. kątowy rąbek stojący 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

3 Wentylowana elewacja na ruszcie MATERIAŁ IZOLACYJNY WENTYLACJA OD TYŁU PROFIL PIONOWY POKRYCIE FASADY Definicja wentylowanej elewacji na ruszcie: System wentylowanej elewacji na ruszcie (VHF) to stuletni system pokrycia fasad, który nie bez powodu powstał w surowym, górskim obszarze klimatycznym. Charakterystyczne dla systemu VHF jest konstrukcyjne, optymalne rozdzielenie warstwy chroniącej przed warunkami atmosferycznymi i izolacji. Bilans wilgotności jest regulowany w powstałej w ten sposób komorze wentylacyjnej, co zapewnia przyjemny klimat w pomieszczeniach. Dużą zaletą systemu VHF jest prawie bezgraniczna swoboda projektowania, uzupełniona wyjątkową trwałością. Funkcja wentylowanej elewacji na ruszcie: System VHF składa się zasadniczo z czterech elementów: konstrukcji nośnej, izolacji cieplnej, podkonstrukcji nośnej i pokrycia fasady na ruszcie. Jak wskazuje nazwa, konstrukcja nośna podtrzymuje całą strukturę warstw systemu i w tym stanie nie jest izolowana. Warstwa izolacji cieplnej minimalizuje przepływ ciepła z wewnątrz do zewnątrz lub na odwrót, pełniąc jednocześnie funkcję izolacji akustycznej. Grubość warstwy izolacji cieplnej systemu VHF, wykonanej najczęściej z substancji mineralnych, jest zmienna w zależności od żądanej zdolności izolacyjnej i warstwa ta jest chroniona przed czynnikami atmosferycznymi. Podkonstrukcja nośna to element łączący między zaizolowaną konstrukcją nośną a pokryciem fasady. Podkonstrukcja z metalu umożliwia trwałe wyrównanie ewentualnych nierówności konstrukcji nośnej. Dodatkowo metalowa podkonstrukcja nośna pozwala na zintegrowanie systemu ochrony odgromowej. Pokrycie systemu VHF pełni z jednej strony funkcję ochrony izolowanej konstrukcji nośnej przed deszczem i innymi czynnikami atmosferycznymi, a z drugiej strony jest twórczym elementem projektowym przy budowie nowych budynków lub remontowaniu obiektów. DACH MOCNY JAK BYK! 0

4 Fizyczno-budowlane wskazówki dotyczące wentylowanej elewacji na ruszcie: Zadaniem wentylacji od tyłu jest utrzymanie suchego stanu konstrukcji przez generowanie ciągłego strumienia powietrza w przestrzeni wentylacyjnej między konstrukcją nośną z izolacją cieplną a pokryciem fasady. Para wodna powstała w wyniku działania wilgotności budowlanej lub użytkowej jest odprowadzana na zewnątrz. Temperatura Temperatura Słońce Otwarte spoiny w pokryciu fasady zapewniają dodatkową możliwość uwalniania pary wodnej do powietrza zewnętrznego. Para wodna Deszcz/lód/wiatr Dużą zaletą fizyczno-budowlaną wentylowanej elewacji na ruszcie oprócz ochrony przed mrozem w czasie zimy jest ochrona przed zbyt wysokimi temperaturami latem. Hałas/drgania Hałas/drgania Przy odpowiednim opomiarowaniu przestrzeni wentylacyjnej, przez którą ciągły strumień powietrza odprowadza gorące letnie powietrze, można wyeliminować nawet dwie trzecie obciążenia cieplnego pomieszczeń wewnętrznych. Jak zatem widać, ściany zewnętrzne wyposażone w wentylowane elewacje na ruszcie dbają także o znacznie przyjemniejszy klimat wewnątrz pomieszczeń. Zaletą systemu VHF z ekologicznego punktu widzenia jest fakt, że można go w łatwy sposób zdemontować, co umożliwia całkowity recykling poszczególnych elementów. Pressione Ciśnienie powietrza MATERIAŁ IZOLACYJNY WENTYLACJA OD TYŁU PROFIL PIONOWY POKRYCIE FASADY Pressione Ciśnienie powietrza Ochrona przeciwpożarowa 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

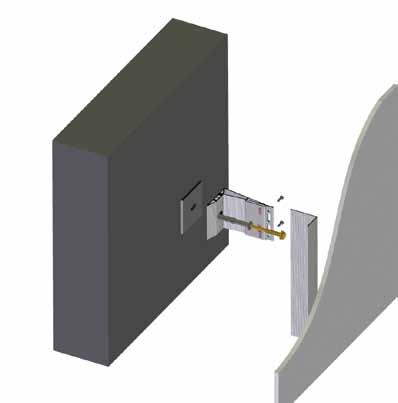

5 Podkonstrukcja nośna informacje ogólne ogólne informacje na temat podkonstrukcji nośnej Podkonstrukcja nośna to statyczny element łączący między nośnym podkładem a pokryciem fasady, składający się z elementu izolującego, elementów dystansowych zapewniających oddalenie pokrycia fasady od podkładu, przymocowanych do nich profili nośnych służących do mocowania okładziny elewacji oraz odpowiednich elementów mocujących. Podkonstrukcja nośna może być wykonana z aluminium (metal), drewna lub połączenia tych dwóch materiałów. Mocowanie podkonstrukcji nośnej jest zależne od różnych podkładów i występujących obciążeń. Mocowanie profili nośnych na elementach dystansowych ma postać zaczepów ruchomych i stałych. Podkład Izolator Element dystansowy (kątowy wspornik ścienny) Element mocujący Element kotwiący Profil nośny Pokrycie fasady DACH MOCNY JAK BYK! 0

6 Aluminiowa podkonstrukcja nośna Podkonstrukcja nośna z aluminium z przestrzenią wentylacyjną, zastosowanie pionowe Mur, cegła, beton Element kotwiący Izolator (ogranicznik temperatury) Element dystansowy aluminium Fasadowe płyty izolacyjne Śruba łącząca Profil nośny aluminium Zasadniczo profile podkonstrukcji nośnej należy rozmieścić w odstępach co m, aby zapewnić kompensowanie zmian długości. Większe odstępy są dopuszczalne pod warunkiem podjęcia wystarczających środków mających na celu prawidłowe pochłanianie zmian długości. Ze względów fizyczno-budowlanych należy zamontować elementy dystansowe z izolatorem (zapobieganie występowaniu mostków cieplnych). Podkonstrukcję nośną należy zamontować przy użyciu zaczepów stałych i ruchomych w taki sposób, aby było możliwe prawidłowe pochłanianie obciążeń i warunkowanych termicznie zmian długości. Profile nośne skręcić śrubami z kątowymi wspornikami ściennymi. Zaczepy ruchome utworzyć bez zakleszczeń przy użyciu ogranicznika głębokości. Pokrycie fasady Prefa Szczelina powietrzna Przekrój pionowy 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

7 Drewniana podkonstrukcja nośna Podkonstrukcja nośna z aluminium i kantówki, zastosowanie poziome Mur, cegła, beton Element kotwiący Izolator Element dystansowy Kantówka Fasadowe płyty izolacyjne Pokrycie fasady Prefa Drewniane podkonstrukcje nośne składają się z reguły z konstrukcyjnych łat nośnych mających na celu oddalenie pokrycia fasady od podkładu oraz przymocowanych do nich kontrłat i odpowiednich elementów mocujących. Łaty należy połączyć ze sobą za pomocą odpowiednich śrub zabezpieczonych przed korozją. W przypadku podkonstrukcji nośnych z samego drewna można pominąć izolację termiczną. Ze względu na niewielkie wydłużenie podłużne drewna można pominąć tworzenie zaczepów stałych i zaczepów ruchomych podkonstrukcji. Przekrój pionowy Ponadto możliwe jest zastosowanie połączenia konstrukcji aluminiowej i drewnianej. Przy tym wariancie pod aluminiowym elementem dystansowym należy umieścić izolator, aby zapobiec powstawaniu mostków termicznych. W takiej kombinacji funkcję nośnej łaty konstrukcyjnej pełni element dystansowy. Ze względu na niewielką rozciągliwość drewna w tym przypadku także można pominąć zaczepy ruchome. Zaletą tego wariantu jest możliwość lepszego kompensowania nierówności ściany. DACH MOCNY JAK BYK! 0

8 Przegląd produktów systemów elewacyjnych PREFA sidings PREFA reynobond PROFILE WYTŁACZANE PREFA Romb ścienny PREFA PANELE FASADOWE FX. Kątowy rąbek stojący PREFA 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

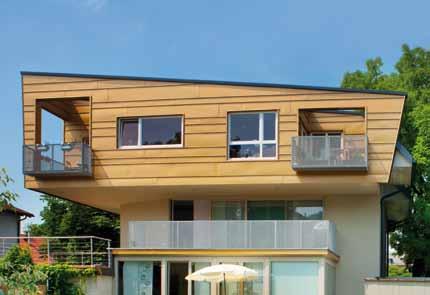

9 Zastosowanie prefa sidings Prefa sidings Materiał: Powlekany stop aluminium o powierzchni gładkiej, stucco lub w linie, do wyboru z fugą Mocowanie: mocowanie śrubami lub nitami Pokrycie: wysokiej jakości lakier nakładany proszkowo w dwóch warstwach lub pokrycie proszkowe Standardowe formaty: x 0, mm, 00 x,0 mm, 00 x, mm Długość: mm Ciężar: ok.,0 do,0 kg/m Szerokość konstrukcyjna ~ ~0 bez fugi z fugą DACH MOCNY JAK BYK! 0

10 Zastosowanie PREFA Sidings poziome WYKOŃCZENIE STARTOWE PREFA Siding PREFA Pokapnik Profil początkowy PREFA Blacha perforowana Pas maskujący Listwy PREFA Element dystansowy Profil L 0/0/, pionowy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur GP = Gleitpunkt GP = punkt poślizgu Ausführungsvariante Wersja wykonania 0 parapet okienny PREFA Siding Kątownik mocujący Parapet okienny np. okno drewniane Profil kieszeniowy Element dystansowy Profil L 0/0/, pionowy Izolator Kołek uniwersalny 0 Śruba łącząca Fasadowe płyty izolacyjne Mur min 00 mm GP = punkt poślizgu 0 ok. 0 mm 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

11 nadproże okienne Sidingi PREFA Listwy wtykane PREFA Blacha perforowana Pas maskujący Profil kieszeniowy PREFA kantowany PREFA Pokapnik Element dystansowy Profil L 0/0/, pionowy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur min 00 mm GP = punkt poślizgu 0 min 0 mm Wersja ościeża ościeża okienne PREFA Siding Blacha do ościeży PREFA PREFA Listwy np. okno drewniane Element dystansowy Profil L 0/0/, pionowy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur min 00mm 0 DACH MOCNY JAK BYK!

12 ROZWIĄZANIE KOŃCOWE PREFA Siding Element dystansowy Profil L 0/0/, mm pionowy Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur Blacha perforowana 0 Profil kieszeniowy GP = punkt poślizgu 0 ok. 0 mm narożnik zewnętrzny narożnik wewnętrzny PREFA Siding Narożnik zewnętrzny PREFA -częściowy Narożnikowy kątownik łączący Element dystansowy Profil L 0/0/, pionowy Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne 0 Mur PREFA Siding Narożnik wewnętrzny PREFA Element dystansowy Profil L 0/0/, pionowy Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur 0 min 00mm min 00mm min 0mm min 0mm Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

13 Zastosowanie PREFA Sidings pionowe WYKOŃCZENIE STARTOWE Sidingi PREFA PREFA Pokapnik Skrawane osłony perforowane PREFA Profil cokołowy PREFA Listwy wtykane PREFA Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny 0 Śruba łącząca Fasadowe płyty izolacyjne Mur 0 min 0mm parapet okienny PREFA Siding Kątownik mocujący Parapet okienny np. okno drewniane Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur min 00mm 0 ca.mm 0 DACH MOCNY JAK BYK!

14 nadproże okienne PREFA Siding Listwa PREFA Profil cokołowy PREFA Skrawana osłona perforowana PREFA PREFA Pokapnik Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny 0 Śruba łącząca Fasadowe płyty izolacyjne Mur min 00mm 0 min 0mm ościeża okienne PREFA Siding Blacha do ościeży PREFA Listwy PREFA np. okno drewniane Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur min 00 mm GP = punkt poślizgu 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

15 min. spadku ROZWIĄZANIE KOŃCOWE Attyka Sidingi PREFA Opatentowany pas okapowy Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne 0 Mur min 00 mm 0 narożnik zewnętrzny PREFA Siding Narożnik zewnętrzny PREFA -częściowy Profile początkowe PREFA Zewnętrzny kątownik narożnikowy PREFA Profil kieszeniowy Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny 0 Śruba łącząca Fasadowe płyty izolacyjne Mur narożnik wewnętrzny Siding PREFA Profile początkowe PREFA Narożnik wewnętrzny Profil kieszeniowy Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur min 00 mm GP = punkt poślizgu min 00 mm GP = punkt poślizgu 0 <0 GP = punkt poślizgu 0 GP = punkt poślizgu < 0 DACH MOCNY JAK BYK!

16 zastosowanie prefa reynobond Prefa reynobond Materiał: aluminium z rdzeniem z polietylenu o małej gęstości, z folią ochronną Mocowanie: na śruby, śruby, nity lub klej Pokrycie: wysokiej jakości lakier nakładany proszkowo w dwóch warstwach strona przednia pokryta lakierem Duragloss 000 Wymiary: 00 x 00 x,0 mm (możliwe wymiary specjalne) Ciężar:, kg/m aluminium, 0, mm, powlekane polietylenowy rdzeń, mm Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

17 Zastosowanie PREFA reynobond nitowane WYKOŃCZENIE STARTOWE Element fasady REYNOBOND Nit fasadowy/śruba Pionowy profil T/L Element dystansowy Izolator Profil perforowany GP = punkt poślizgu Doprowadzenie powietrza parapet okienny Element fasady REYNOBOND Nit fasadowy/śruba Pionowy profil T/L Element dystansowy Izolator Profil perforowany Wywiew FP = stały punkt DACH MOCNY JAK BYK!

18 nadproże okienne Element fasady REYNOBOND Nit fasadowy/śruba Pionowy profil T/L Element dystansowy Izolator Profil perforowany GP = punkt poślizgu Doprowadzenie powietrza ościeża okienne Element fasady REYNOBOND Nit fasadowy/śruba Pionowy profil T/L Element dystansowy Izolator Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

19 ROZWIĄZANIE KOŃCOWE Element fasady REYNOBOND Nit fasadowy/śruba Pionowy profil T/L Element dystansowy Izolator Profil perforowany Profil dylatacyjny Wywiew GP = punkt poślizgu narożnik zewnętrzny/wewnętrzny Element fasady REYNOBOND Nity fasadowe/śruba Pionowy profil T/L Element dystansowy Izolator Element fasady REYNOBOND Nity fasadowe/śruba Pionowy profil T/L Element dystansowy Izolator DACH MOCNY JAK BYK!

20 Zastosowanie PREFA reynobond klejone WYKOŃCZENIE STARTOWE Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator Profil perforowany GP = punkt poślizgu Doprowadzenie powietrza parapet okienny Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator Profil perforowany Wywiew FP = stały punkt 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

21 nadproże okienne Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator Profil perforowany GP = punkt poślizgu Doprowadzenie powietrza ościeża okienne Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator DACH MOCNY JAK BYK!

22 ROZWIĄZANIE KOŃCOWE Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator Profil perforowany Profil dylatacyjny Wywiew GP = punkt poślizgu narożnik zewnętrzny/wewnętrzny Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator Element fasady REYNOBOND System klejenia Pionowy profil T/L Element dystansowy Izolator Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

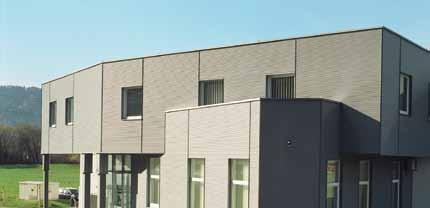

23 zastosowanie profili wytłaczanych prefa Profile wytłaczane Prefa Materiał: wytłaczany stop aluminium z szerokim wyborem akcesoriów Mocowanie: kryte, na śruby lub na nity Powierzchnia: gołowalcówka, pokryta proszkowo lub anodowana na kolor naturalny Wymiary: (wysokość profilu x odstęp x grubość materiału) Profil falisty: 0//,00 mm, szerokość 0 mm Profil łupinowy: /0/,00 mm, szerokość 0 mm Profil trójkątny: /0/,00 mm, szerokość 00 mm Ciężar: Profil falisty:, kg/m Profil łupinowy:, kg/m Profil trójkątny:, kg/m Blacha falista PREFA 0//,0 mm Profil początkowy PREFA do blachy falistej Profil końcowy PREFA do blachy falistej Blachy mocujące PREFA do blachy falistej Narożnik zewnętrzny PREFA do blachy falistej DACH MOCNY JAK BYK!

24 Zastosowanie profilu falistego PREFA poziome WYKOŃCZENIE STARTOWE Blacha falista PREFA 0//,0 mm Profil początkowy PREFA do blachy falistej PREFA Pokapnik Blacha perforowana Pas okrywający Listwy wtykane PREFA Element dystansowy Profil L 0/0/, pionowy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur GP = punkt poślizgu 0 Wersja wykonania parapet okienny Blacha falista PREFA 0//,0 mm Blachy mocujące PREFA do blachy falistej Kątownik mocujący Parapet okienny np. okno drewniane Blacha perforowana Element dystansowy Profil L 0/0/, pionowy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur min 00 mm GP = punkt poślizgu 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

25 0 nadproże okienne Blacha falista PREFA 0//,0 mm Profil początkowy PREFA do blachy falistej Blachy mocujące PREFA do blachy falistej Listwy wtykane PREFA Blacha perforowana Pas okrywający PREFA Pokapnik Element dystansowy Profil L 0/0/, pionowy 0 Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur min 00 mm GP = punkt poślizgu Wersja ościeża ościeża okienne Blacha falista PREFA 0//,0 mm Blacha do ościeży Listwy wtykane PREFA Profil kieszeniowy np. okno drewniane Element dystansowy Profil L 0/0/, pionowy Izolator Kołek uniwersalny 0 Śruba łącząca Fasadowe płyty izolacyjne Mur min 00mm 0 DACH MOCNY JAK BYK!

26 ROZWIĄZANIE KOŃCOWE Attyka Blacha falista PREFA 0//,0 mm Blachy mocujące PREFA do blachy falistej Pas okapowy Opatentowany pas okapowy Blacha perforowana Element dystansowy Profil L 0/0/, pionowy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur Profil kieszeniowy 0 GP = punkt poślizgu min. spadku min 00 mm narożnik zewnętrzny narożnik wewnętrzny Blacha falista PREFA 0//,0 mm Narożnik zewnętrzny PREFA do blach falistych Narożnik zewnętrzny kantowany, wariant Narożnik zewnętrzny kantowany, wariant Narożnik zewnętrzny kantowany, wariant Narożnikowy kątownik łączący Element dystansowy Profil L 0/0/, pionowy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur Blacha falista PREFA 0//,0 mm Narożnik wewnętrzny kantowany, wariant Narożnik wewnętrzny kantowany, wariant Narożnik wewnętrzny kantowany, wariant Narożnik wewnętrzny kantowany, wariant Element dystansowy Profil L 0/0/, pionowy Izolator Kołek uniwersalny 0 Śruba łącząca Fasadowe płyty izolacyjne Mur min 00mm min 00mm 0 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

27 Zastosowanie profilu falistego PREFA pionowe WYKOŃCZENIE STARTOWE Blacha falista PREFA 0//,0 mm Okap PREFA Profil cokołowy PREFA Listwy PREFA Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur 0 parapet okienny Blacha falista PREFA 0//,0 mm Kątownik mocujący kantowany Parapet okienny np. okno drewniane Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur min 00mm 0 DACH MOCNY JAK BYK!

28 nadproże okienne Blacha falista PREFA 0//,0 mm Listwy wtykane PREFA Profil cokołowy PREFA Okap PREFA Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca 0 Fasadowe płyty izolacyjne Mur min 00mm min 0mm 0 ościeża okienne Blacha falista PREFA 0//,0 mm Blachy mocujące PREFA do blach falistych Blacha do ościeży Listwy wtykane PREFA Profil kieszeniowy np. okno drewniane Element dystansowy Profil L 0/0/, poziomy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur GP = punkt poślizgu min 00 mm 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

29 ROZWIĄZANIE KOŃCOWE Attyka Blacha falista PREFA 0//,0 mm Opatentowany pas okapowy Element dystansowy Profil L 0/0/, poziomy Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne 0 Mur Blacha perforowana Pas okapowy min. spadku min 00 mm 0 narożnik zewnętrzny Blacha falista PREFA 0//,0 mm Blachy mocujące PREFA do blachy falistej Narożnik zewnętrzny PREFA do blachy falistej Narożnik zewnętrzny kantowany, wariant Narożnik zewnętrzny kantowany, wariant Narożnik zewnętrzny kantowany, wariant Element dystansowy Profil L 0/0/, poziomy Izolator 0 Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur min 00 mm min 00 mm GP = punkt poślizgu 0 narożnik wewnętrzny Blacha falista PREFA 0//,0 mm Profil początkowy PREFA do blach falistych Blachy mocujące PREFA do blach falistych Narożnik wewnętrzny kantowany, wariant Narożnik wewnętrzny kantowany, wariant 0 Narożnik wewnętrzny kantowany, wariant Narożnik wewnętrzny kantowany, wariant Element dystansowy Profil L 0/0/, poziomy 0 Izolator Kołek uniwersalny Śruba łącząca Fasadowe płyty izolacyjne Mur GP = punkt poślizgu GP = punkt poślizgu GP = punkt poślizgu DACH MOCNY JAK BYK!

30 zastosowanie rombu ściennego prefa Romb ścienny PREFA 0 x 0 cm Materiał: powlekane aluminium, grubość 0, mm dwuwarstwowe lakierowanie proszkowe lub pokrycie proszkowe Mocowanie: na gwoździe, śruby Wielkość: 00 x 00 x 0, mm powierzchni krycia Ciężar:, kg/m Zużycie: ok. szt./m Przekrój A-A Przekrój B-B 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

31 Zastosowanie rombu ściennego PREFA WYKOŃCZENIE STARTOWE Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Opatentowany pas okapowy Profil wtykany Blacha perforowana Mur Fasadowe płyty izolacyjne parapet okienny Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Blacha perforowana Kątownik mocujący Parapet okienny Mur Fasadowe płyty izolacyjne DACH MOCNY JAK BYK!

32 nadproże okienne Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Opatentowany pas okapowy Profil wtykany Blacha perforowana Taśma uszczelniająca Mur Fasadowe płyty izolacyjne ościeża okienne Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Profil wtykany Pokrycie ościeża Taśma uszczelniająca Mur Fasadowe płyty izolacyjne Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

33 min. spadku Detal attyka Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Opatentowany pas okapowy Blacha perforowana Attyka Mur Fasadowe płyty izolacyjne narożnik zewnętrzny Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Narożnik zewnętrzny Mur Fasadowe płyty izolacyjne narożnik wewnętrzny Romby ścienne PREFA Kontrłata Pełne deskowanie min. mm Narożnik wewnętrzny Mur Fasadowe płyty izolacyjne DACH MOCNY JAK BYK!

34 ZASTOSOWANIE PANELI FASADOWYCH PREFA FX. PANEL FASADOWY PREFA FX. Materiał: powlekane aluminium, 0, mm grubości, dwuwarstwowe malowanie proszkowe Wielkość: 00 x 0 mm (, szt./m) i 00 x 0 mm (, szt./m) na pokrytej powierzchni Ciężar: m² = ok., kg Montaż: na pełnym deskowaniu o grubości min. mm z warstwą rozdzielającą Mocowanie: za pomocą śrub lub gwoździ formaty do zwykłego przesunięcia styku. Stosunek dużych i małych paneli = : szt. W celu uzyskania niepowtarzalnego wyglądu na całej powierzchni żaden rąbek kątowy nie powinien znajdować się bezpośrednio nad innym (zalecane przesunięcie styku = min. 0 mm). ok. 00 ok. ok. 00 ok. Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

35 ZASTOSOWANIE PANELI FASADOWY PREFA FX. ELEMENTY ATTYKI PREFA FX. Kontrłata Pełne deskowanie min. mm Opantentowany pas okapowy Blacha perforowana Attyka Mur Fasadowe płyty izolacyjne Płyta izolacyjna fasady Wentylacja DOLNE PRZYŁĄCZENIE PREFA FX. Kontrłata Pełne deskowanie min. mm Opantentowany pas okapowy Blacha perforowana Profil wtykany Mur Fasadowe płyty izolacyjne Wentylacja DACH MOCNY JAK BYK!

36 Fenstersturz PREFA FX. Kontrłata Pełne deskowanie min. mm Okapnik Blacha nadproża okiennego Blacha perforowana Profil wtykany Mur Fasadowe płyty izolacyjne 0 Profil kieszeniowy Wentylacja Wariant wykonania Wentylacja 0 PARAPET PREFA FX. Kontrłata Pełne deskowanie min. mm Blacha perforowana Kantowany narożnik mocujący Parapet Mur Fasadowe płyty izolacyjne Wentylacja PODRĘCZNIK PLANOWANIA SYSTEMÓW FASADOWYCH PREFA

37 OŚCIEŻA OKIENNE PREFA FX. Kontrłata Pełne deskowanie min. mm Profil ościeża Listwa wtykowa Mur Fasadowe płyty izolacyjne Profil kieszeniowy Taśma uszczelniająca Wariant wykonania NAROŻNIK ZEWNĘTRZNY PREFA FX. Kontrłata Pełne deskowanie min. mm Profil kieszeniowy Kątownik narożny zewnętrzny PREFA Mur Fasadowe płyty izolacyjne Kantowany narożnik zewnętrzny Wariant wykonania NAROŻNIK WEWNĘTRZNY PREFA FX. Kontrłata Pełne deskowanie min. mm Kantowany narożnik wewnętrzny Profil kieszeniowy Fasadowe płyty izolacyjne Wariant wykonania DACH MOCNY JAK BYK!

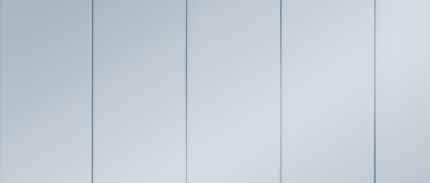

38 Zastosowanie kątowego rąbka stojącego PREFA Prefa prefalz Wymiary: 0,0 x 00 mm (odstęp między liniami symetrii rąbków 0 mm) 0,0 x 000 mm (pas zapasowy) Stop: EN Jakość blachy: EN Wielkości standardowe (dla szerokości pasa 00 mm): 0 kg (Ø wewn. = 0 mm) ok. mb 00 kg (Ø wewn. = 00 mm) ok. mb maks. 0 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

39 Zastosowanie kątowego rąbka stojącego PREFA poziome WYKOŃCZENIE STARTOWE Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) Opatentowany pas okapowy Profil wtykany Blacha perforowana Mur Fasadowe płyty izolacyjne parapet okienny Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) Blacha perforowana Pas mocujący Kątownik mocujący Parapet okienny Mur Fasadowe płyty izolacyjne DACH MOCNY JAK BYK!

40 nadproże okienne Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) Opatentowany pas okapowy lub płyta OSB Profil wtykany Blacha perforowana Taśma uszczelniająca Mur Fasadowe płyty izolacyjne ościeża okienne Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Pokrycie ościeża Profil wtykany Taśma uszczelniająca Mur Fasadowe płyty izolacyjne 0 Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

41 mind. Gefälle WYKOŃCZENIE STARTOWE Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłaty Pełne deskowanie min. mm (ukośne) lub płyta OSB Opatentowany pas okapowy Blacha perforowana Attyka Mur Elewacyjne płyty izolacyjne narożnik zewnętrzny Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyta OSB Narożnik zewnętrzny Mur Fasadowe płyty izolacyjne narożnik wewnętrzny Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyta OSB Narożnik wewnętrzny Mur Fasadowe płyty izolacyjne DACH MOCNY JAK BYK!

42 Zastosowanie kątowego rąbka stojącego PREFA pionowe WYKOŃCZENIE STARTOWE Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Opatentowany pas okapowy Profil wtykany Blacha perforowana Mur Fasadowe płyty izolacyjne parapet okienny Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Blacha perforowana Kątownik mocujący Parapet okienny Mur Fasadowe płyty izolacyjne Wytyczne dotyczące projektowania systemów elewacyjnych PREFA

43 nadproże okienne Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Opatentowany pas okapowy Profil wtykany Blacha perforowana Taśma uszczelniająca Mur Fasadowe płyty izolacyjne ościeża okienne Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Pokrycie ościeża Profil wtykany Taśma uszczelniająca Mur Fasadowe płyty izolacyjne DACH MOCNY JAK BYK!

44 min. spadku ROZWIĄZANIE KOŃCOWE Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Opatentowany pas okapowy Blacha perforowana Attyka Mur Fasadowe płyty izolacyjne maks. 000 mm Narożnik zewnętrzny/wewnętrzny Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Pas samoprzylepny Narożnik zewnętrzny Mur Fasadowe płyty izolacyjne Elewacja z kątowym rąbkiem stojącym PREFALZ Kontrłata Pełne deskowanie min. mm (ukośne) lub płyt OSB Pokrycie PREFALZ Mur Fasadowe płyty izolacyjne Wytyczne dotyczące projektowania systemów elewacyjnych PREFA
