1 LS Tech-Homes S.A. LIDER TECHNOLOGII MgO Green

2 2 Razem

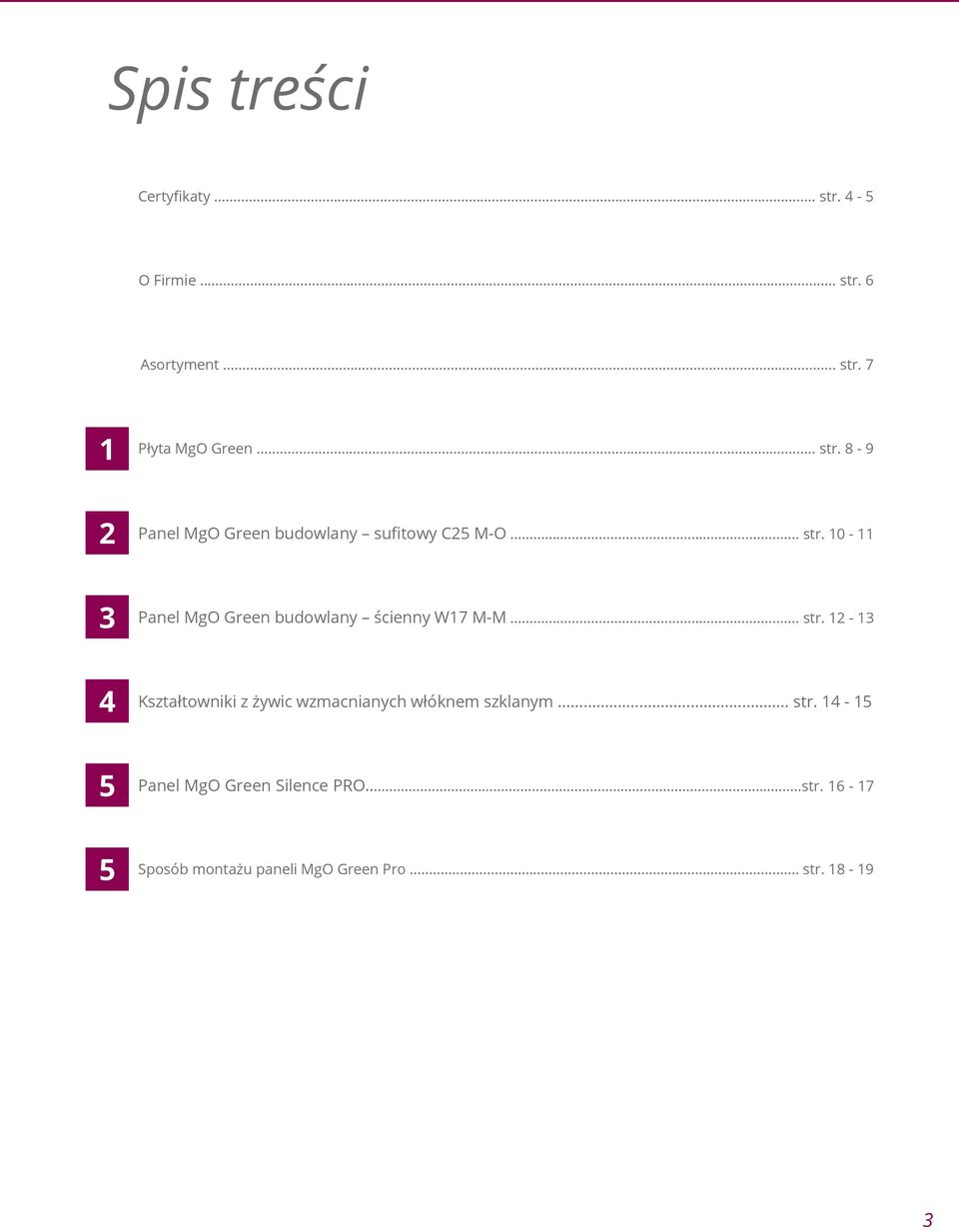

3 Spis treści Certyfikaty... str. 4-5 O Firmie... str. 6 Asortyment... str. 7 1 Płyta MgO Green... str Panel MgO Green budowlany sufitowy C25 M-O... str Panel MgO Green budowlany ścienny W17 M-M... str Kształtowniki z żywic wzmacnianych włóknem szklanym... str Panel MgO Green Silence PRO...str Sposób montażu paneli MgO Green Pro... str

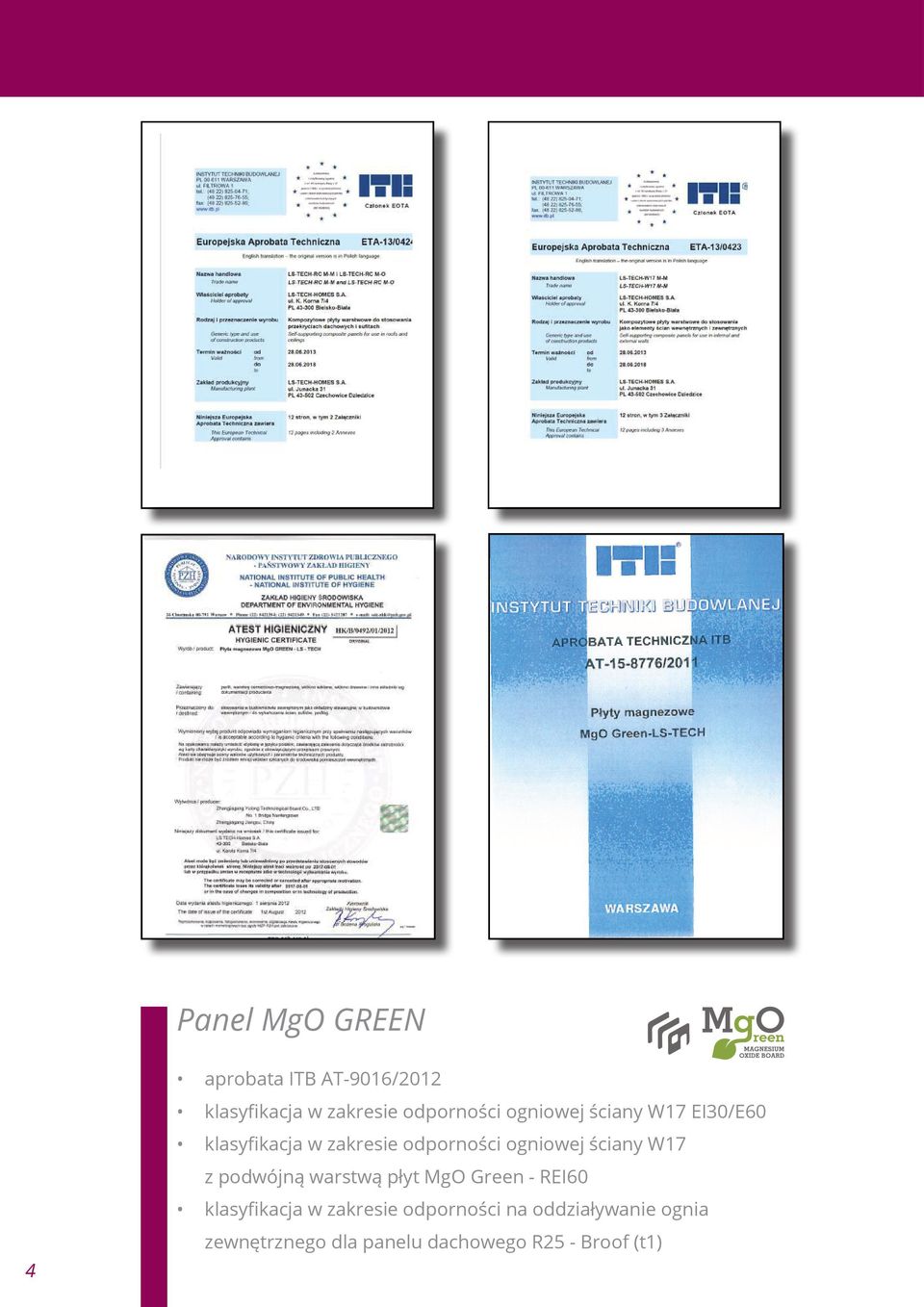

4 Panel MgO GREEN 4 aprobata ITB AT-9016/2012 klasyfikacja w zakresie odporności ogniowej ściany W17 EI30/E60 klasyfikacja w zakresie odporności ogniowej ściany W17 z podwójną warstwą płyt MgO Green - REI60 klasyfikacja w zakresie odporności na oddziaływanie ognia zewnętrznego dla panelu dachowego R25 - Broof (t1)

5 Certyfikaty Płyta Magnezowa MgO GREEN aprobata ITB AT /2011 atest PZH HK/B/1196/01/2012 klasyfikacja reakcji na ogień A2-s1,d0 klasyfikacja odporności na ogień ścian działowych z płyt MgO Green EI60/E90, EI90/E90, EI120/E120, EI180/E185 5

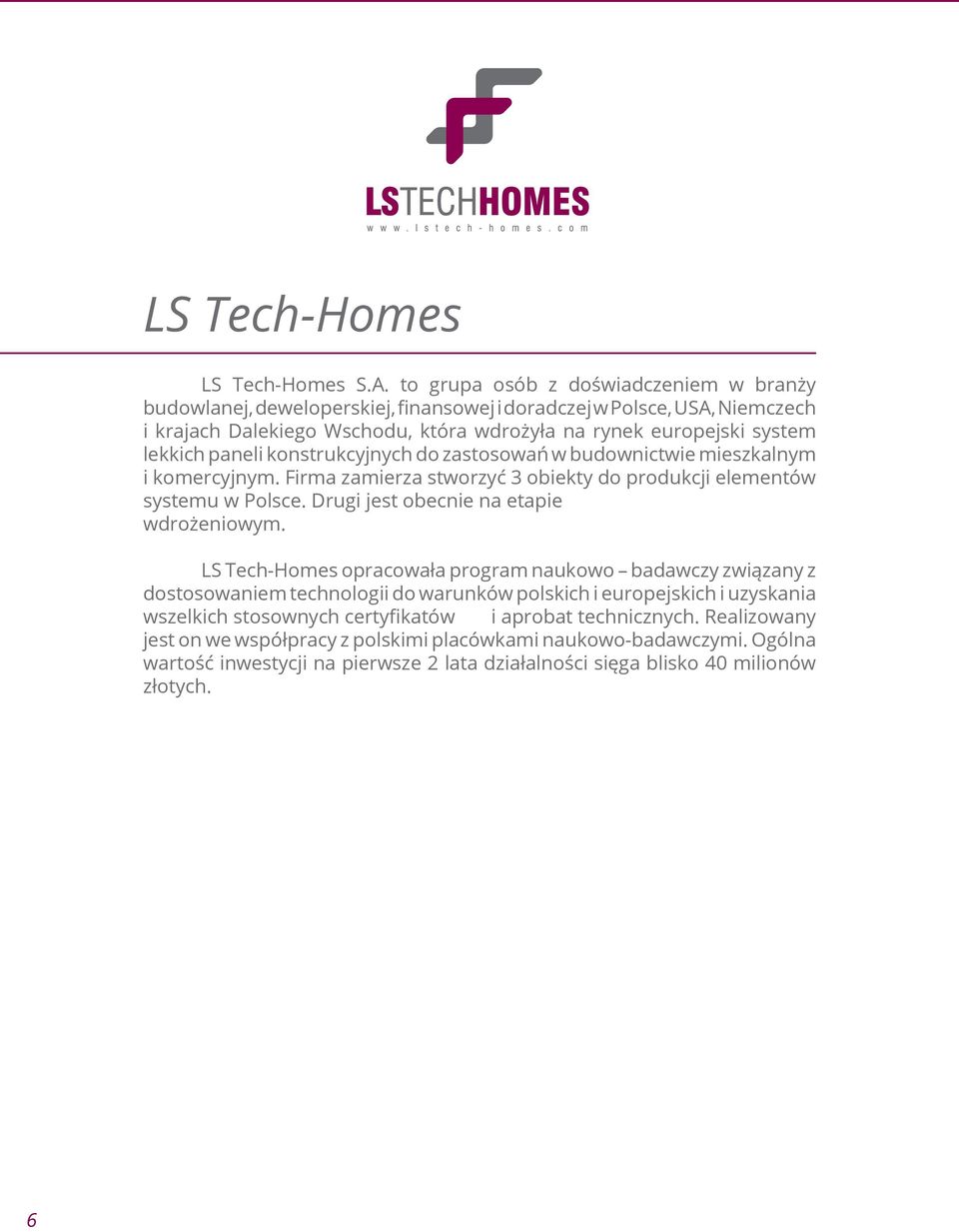

6 LS Tech-Homes LS Tech-Homes S.A. to grupa osób z doświadczeniem w branży budowlanej, deweloperskiej, finansowej i doradczej w Polsce, USA, Niemczech i krajach Dalekiego Wschodu, która wdrożyła na rynek europejski system lekkich paneli konstrukcyjnych do zastosowań w budownictwie mieszkalnym i komercyjnym. Firma zamierza stworzyć 3 obiekty do produkcji elementów systemu w Polsce. Drugi jest obecnie na etapie wdrożeniowym. LS Tech-Homes opracowała program naukowo badawczy związany z dostosowaniem technologii do warunków polskich i europejskich i uzyskania wszelkich stosownych certyfikatów i aprobat technicznych. Realizowany jest on we współpracy z polskimi placówkami naukowo-badawczymi. Ogólna wartość inwestycji na pierwsze 2 lata działalności sięga blisko 40 milionów złotych. 6

7 Asortyment Opis Techniczny Produkowanego Asortymentu 1. Płyta warstwowa ścienna LS-TECH-W17 M-M 2. Płyta warstwowa dachowa LS-TECH-R25 M-M 3. Płyta warstwowa dachowa LS-TECH-R25 M-O 4. Płyta warstwowa sufitowa LS-TECH-C25 M-M 5. Płyta warstwowa sufitowa LS-TECH-C25 M-O 6. Płyta warstwowa podłogowa LS-TECH-F17 M-M Każdy z wyżej wymienionych wyrobów składa się z trzech części dwóch zewnętrznych warstw okładzin oraz warstwy styropianu. Rdzeń izolacyjno-konstrukcyjny wykonany jest ze styropianu EPS-100. Rdzeń łączony jest z okładzinami ciśnieniowo w prasie za pomocą jednokomponentowego kleju na bazie poliuretanu. Okładziny mogą być wykonane w trzech niżej wymienionych układach: 1. Z dwóch płyt magnezowych MgO Green-LS-TECH 2. Z dwóch płyt drewnopodobnych OSB-3 3. W kombinacji płyta MgO-Green-LS-TECH i płyta drewnopochodna OSB-3 Płyty warstwowe nadają się idealnie jako materiał konstrukcyjny na ściany, sufity i podłogi oraz do montażu połaci dachowych. Dzięki zastosowaniu rdzenia zapewniona jest stała odległość między płytamiokładzinami. Budowę płyty warstwowej LS-TECH można porównać do budowy dwuteownika, gdzie okładziny zewnętrzne spełniają rolę stopek a rdzeń pełni funkcję środnika. Różnorodność asortymentowa grubości płyt MgO Green-LS-TECH pozwala na konstruowanie płyt warstwowych o okładzinach o grubościach od 6 do 20mm. Zakres zastosowania płyt MgO Green-LS-TECH: budynki jednorodzinne i wielorodzinne, budynki zamieszkania zbiorowego, budynki użyteczności publicznej, budynki rekreacji indywidualnej, budynki gospodarcze, tymczasowe obiekty budowlane, ogrodzenia, ekrany akustyczne. 7

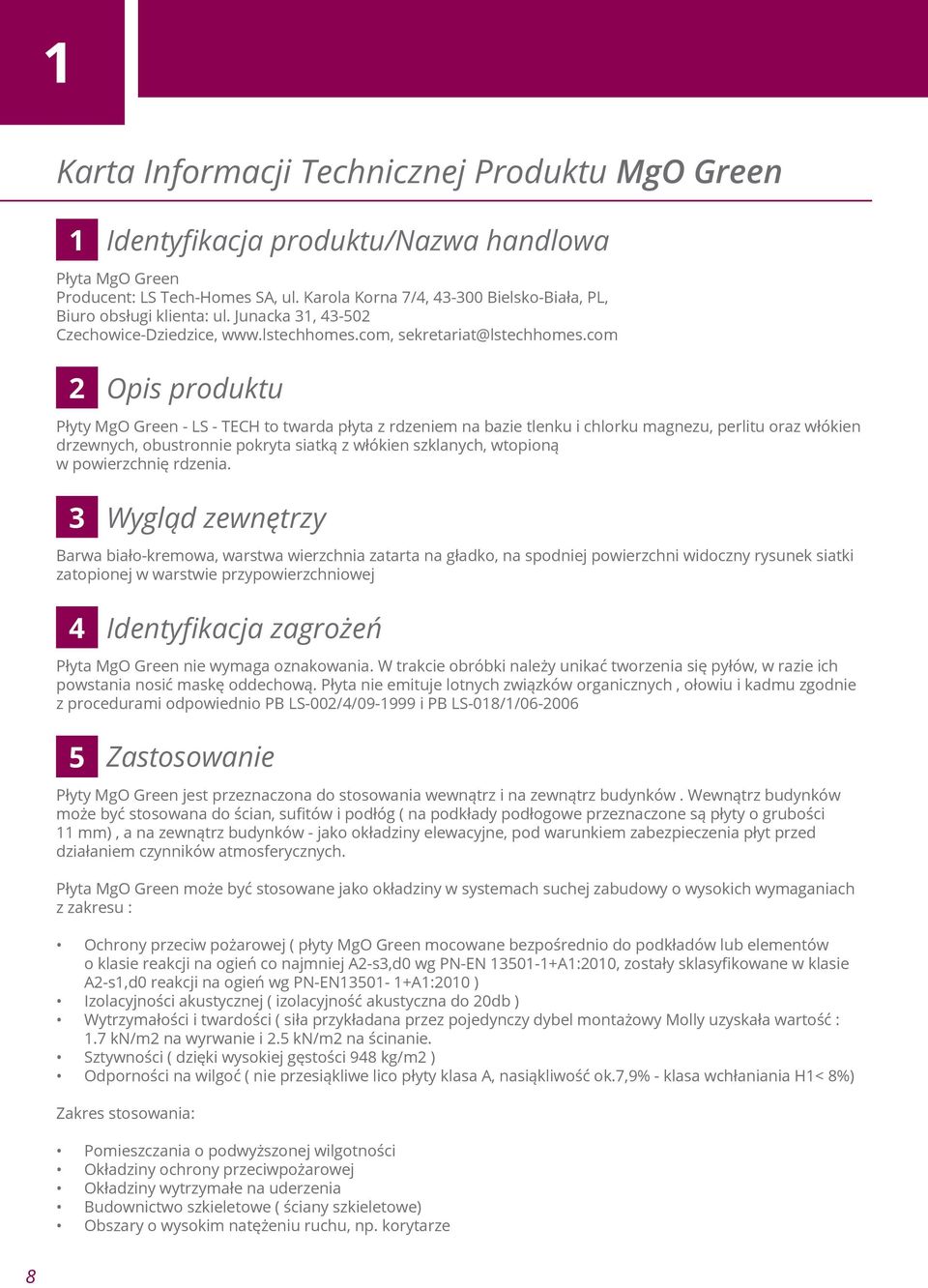

8 1 Karta Informacji Technicznej Produktu MgO Green 1 Identyfikacja produktu/nazwa handlowa Płyta MgO Green Producent: LS Tech-Homes SA, ul. Karola Korna 7/4, Bielsko-Biała, PL, Biuro obsługi klienta: ul. Junacka 31, Czechowice-Dziedzice, sekretariat@lstechhomes.com 2 Opis produktu Płyty MgO Green - LS - TECH to twarda płyta z rdzeniem na bazie tlenku i chlorku magnezu, perlitu oraz włókien drzewnych, obustronnie pokryta siatką z włókien szklanych, wtopioną w powierzchnię rdzenia. 3 Wygląd zewnętrzy Barwa biało-kremowa, warstwa wierzchnia zatarta na gładko, na spodniej powierzchni widoczny rysunek siatki zatopionej w warstwie przypowierzchniowej 4 Identyfikacja zagrożeń Płyta MgO Green nie wymaga oznakowania. W trakcie obróbki należy unikać tworzenia się pyłów, w razie ich powstania nosić maskę oddechową. Płyta nie emituje lotnych związków organicznych, ołowiu i kadmu zgodnie z procedurami odpowiednio PB LS-002/4/ i PB LS-018/1/ Zastosowanie Płyty MgO Green jest przeznaczona do stosowania wewnątrz i na zewnątrz budynków. Wewnątrz budynków może być stosowana do ścian, sufitów i podłóg ( na podkłady podłogowe przeznaczone są płyty o grubości 11 mm), a na zewnątrz budynków - jako okładziny elewacyjne, pod warunkiem zabezpieczenia płyt przed działaniem czynników atmosferycznych. Płyta MgO Green może być stosowane jako okładziny w systemach suchej zabudowy o wysokich wymaganiach z zakresu : Ochrony przeciw pożarowej ( płyty MgO Green mocowane bezpośrednio do podkładów lub elementów o klasie reakcji na ogień co najmniej A2-s3,d0 wg PN-EN A1:2010, zostały sklasyfikowane w klasie A2-s1,d0 reakcji na ogień wg PN-EN A1:2010 ) Izolacyjności akustycznej ( izolacyjność akustyczna do 20db ) Wytrzymałości i twardości ( siła przykładana przez pojedynczy dybel montażowy Molly uzyskała wartość : 1.7 kn/m2 na wyrwanie i 2.5 kn/m2 na ścinanie. Sztywności ( dzięki wysokiej gęstości 948 kg/m2 ) Odporności na wilgoć ( nie przesiąkliwe lico płyty klasa A, nasiąkliwość ok.7,9% - klasa wchłaniania H1< 8%) Zakres stosowania: Pomieszczania o podwyższonej wilgotności Okładziny ochrony przeciwpożarowej Okładziny wytrzymałe na uderzenia Budownictwo szkieletowe ( ściany szkieletowe) Obszary o wysokim natężeniu ruchu, np. korytarze 8

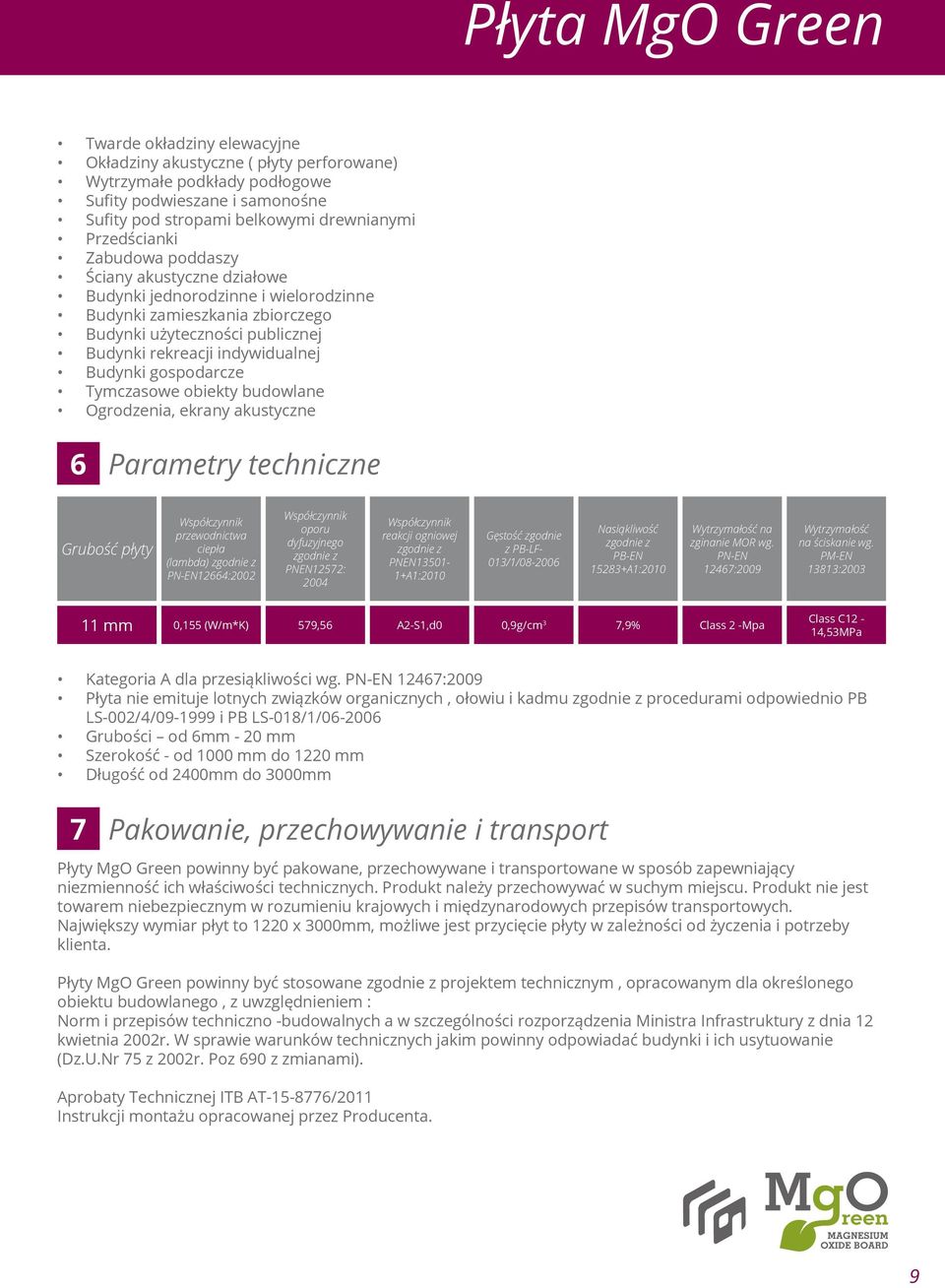

9 Płyta MgO Green Twarde okładziny elewacyjne Okładziny akustyczne ( płyty perforowane) Wytrzymałe podkłady podłogowe Sufity podwieszane i samonośne Sufity pod stropami belkowymi drewnianymi Przedścianki Zabudowa poddaszy Ściany akustyczne działowe Budynki jednorodzinne i wielorodzinne Budynki zamieszkania zbiorczego Budynki użyteczności publicznej Budynki rekreacji indywidualnej Budynki gospodarcze Tymczasowe obiekty budowlane Ogrodzenia, ekrany akustyczne 6 Parametry techniczne Grubość płyty Współczynnik przewodnictwa ciepła (lambda) zgodnie z PN-EN12664:2002 Współczynnik oporu dyfuzyjnego zgodnie z PNEN12572: 2004 Współczynnik reakcji ogniowej zgodnie z PNEN A1:2010 Gęstość zgodnie z PB-LF- 013/1/ Nasiąkliwość zgodnie z PB-EN A1:2010 Wytrzymałość na zginanie MOR wg. PN-EN 12467:2009 Wytrzymałość na ściskanie wg. PM-EN 13813: mm 0,155 (W/m*K) 579,56 A2-S1,d0 0,9g/cm 3 7,9% Class 2 -Mpa Class C12-14,53MPa Kategoria A dla przesiąkliwości wg. PN-EN 12467:2009 Płyta nie emituje lotnych związków organicznych, ołowiu i kadmu zgodnie z procedurami odpowiednio PB LS-002/4/ i PB LS-018/1/ Grubości od 6mm - 20 mm Szerokość - od 1000 mm do 1220 mm Długość od 2400mm do 3000mm 7 Pakowanie, przechowywanie i transport Płyty MgO Green powinny być pakowane, przechowywane i transportowane w sposób zapewniający niezmienność ich właściwości technicznych. Produkt należy przechowywać w suchym miejscu. Produkt nie jest towarem niebezpiecznym w rozumieniu krajowych i międzynarodowych przepisów transportowych. Największy wymiar płyt to 1220 x 3000mm, możliwe jest przycięcie płyty w zależności od życzenia i potrzeby klienta. Płyty MgO Green powinny być stosowane zgodnie z projektem technicznym, opracowanym dla określonego obiektu budowlanego, z uwzględnieniem : Norm i przepisów techniczno -budowalnych a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75 z 2002r. Poz 690 z zmianami). Aprobaty Technicznej ITB AT /2011 Instrukcji montażu opracowanej przez Producenta. 9

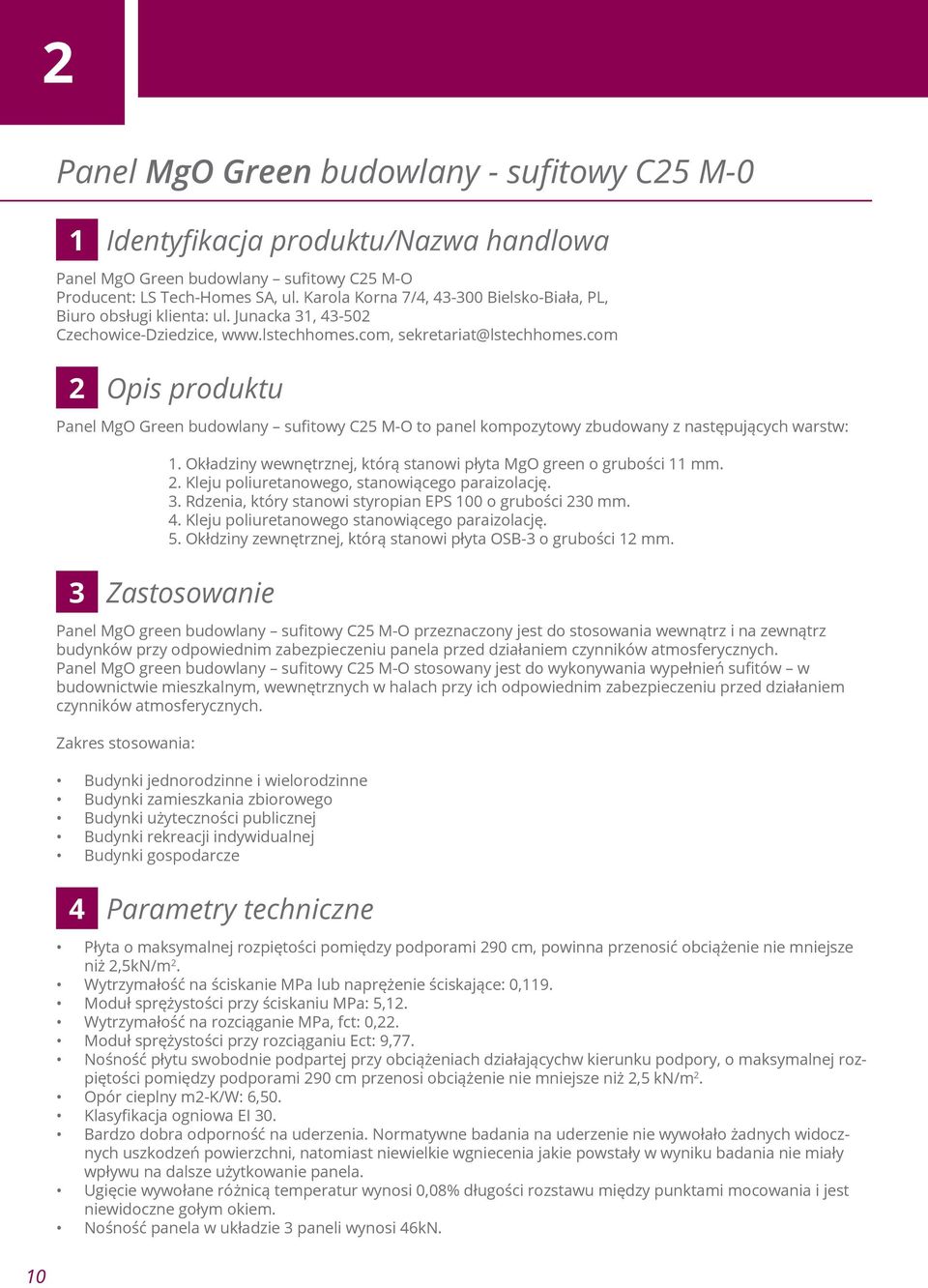

10 2 10 Panel MgO Green budowlany - sufitowy C25 M-0 1 Identyfikacja produktu/nazwa handlowa Panel MgO Green budowlany sufitowy C25 M-O Producent: LS Tech-Homes SA, ul. Karola Korna 7/4, Bielsko-Biała, PL, Biuro obsługi klienta: ul. Junacka 31, Czechowice-Dziedzice, sekretariat@lstechhomes.com 2 Opis produktu Panel MgO Green budowlany sufitowy C25 M-O to panel kompozytowy zbudowany z następujących warstw: 3 1. Okładziny wewnętrznej, którą stanowi płyta MgO green o grubości 11 mm. 2. Kleju poliuretanowego, stanowiącego paraizolację. 3. Rdzenia, który stanowi styropian EPS 100 o grubości 230 mm. 4. Kleju poliuretanowego stanowiącego paraizolację. 5. Okłdziny zewnętrznej, którą stanowi płyta OSB-3 o grubości 12 mm. Zastosowanie Panel MgO green budowlany sufitowy C25 M-O przeznaczony jest do stosowania wewnątrz i na zewnątrz budynków przy odpowiednim zabezpieczeniu panela przed działaniem czynników atmosferycznych. Panel MgO green budowlany sufitowy C25 M-O stosowany jest do wykonywania wypełnień sufitów w budownictwie mieszkalnym, wewnętrznych w halach przy ich odpowiednim zabezpieczeniu przed działaniem czynników atmosferycznych. Zakres stosowania: Budynki jednorodzinne i wielorodzinne Budynki zamieszkania zbiorowego Budynki użyteczności publicznej Budynki rekreacji indywidualnej Budynki gospodarcze 4 Parametry techniczne Płyta o maksymalnej rozpiętości pomiędzy podporami 290 cm, powinna przenosić obciążenie nie mniejsze niż 2,5kN/m 2. Wytrzymałość na ściskanie MPa lub naprężenie ściskające: 0,119. Moduł sprężystości przy ściskaniu MPa: 5,12. Wytrzymałość na rozciąganie MPa, fct: 0,22. Moduł sprężystości przy rozciąganiu Ect: 9,77. Nośność płytu swobodnie podpartej przy obciążeniach działającychw kierunku podpory, o maksymalnej rozpiętości pomiędzy podporami 290 cm przenosi obciążenie nie mniejsze niż 2,5 kn/m 2. Opór cieplny m2-k/w: 6,50. Klasyfikacja ogniowa EI 30. Bardzo dobra odporność na uderzenia. Normatywne badania na uderzenie nie wywołało żadnych widocznych uszkodzeń powierzchni, natomiast niewielkie wgniecenia jakie powstały w wyniku badania nie miały wpływu na dalsze użytkowanie panela. Ugięcie wywołane różnicą temperatur wynosi 0,08% długości rozstawu między punktami mocowania i jest niewidoczne gołym okiem. Nośność panela w układzie 3 paneli wynosi 46kN.

11 Panel MgO Green Budowlany Sufitowy C25 M-0 Opór dyfuzyjny styropianu ma deklarowaną wartość 1,47, natomiast płyta magnezowa osiągnęła wartość współczynnika oporu dyfuzyjnego 579,56 co zapewnia szybkie i skuteczne odprowadzenie nadmiaru kondensatu pary wodnej z wnętrza przegrody termicznej. Współczynnik przenikalności cieplnej 0,15 (W/m 2 *K). Izolacyność akusyczna do 30 db 5 Pakowanie, przechowywanie i transport Panel MgO green budowlany sufitowy C25 M-O powinien być pakowany, przechowywany i transportowany w sposób zapewniający niezmienność właściwości technicznych. Produkt należy przechowywać w suchym miejscu. Produkt nie jest towarem niebezpiecznym w rozumieniu krajowych i międzynarodowych przepisów transportowych. Największy wymiar panela to 1220 x 3050 mm. Panel MgO Green budowlany - sufitowy powinien być stosowany zgodnie z projektem technicznym, opracowanym dla określonego obiektu budowlanego, z uwzględnieniem : Norm i przepisów techniczno -budowalnych a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U.Nr 75 z 2002r. Poz 960 z zmianami). Aprobaty Technicznej ITB Instrukcji montażu opracowanej przez Producenta. 11

12 3 12 Panel MgO Green budowlany ścienny W17 M-M 1 Identyfikacja produktu/nazwa handlowa Panel MgO Green budowlany ścienny W17 M-M Producent: LS Tech-Homes SA, ul. Karola Korna 7/4, Bielsko-Biała, PL, Biuro obsługi klienta: ul. Junacka 31, Czechowice-Dziedzice, sekretariat@lstechhomes.com 2 Opis produktu Panel MgO Green budowlany ścienny W17 M-M to panel kompozytowy zbudowany z następujących warstw: 3 1. Okładziny wewnętrznej, którą stanowi płyta MgO green o grubości 11 mm. 2. Kleju poliuretanowego, stanowiącego paraizolację. 3. Rdzenia, który stanowi styropian EPS 100 o grubości 150 mm. 4. Kleju poliuretanowego stanowiącego paraizolację. 5. Okłdziny zewnętrznej, którą stanowi płyta MgO green o grubości 11 mm lub zamiennie płyta OSB-3 o grubości 12 mm. Zastosowanie Panel MgO green budowlany ścienny W17 M-M przeznaczony jest do: Wykonywania wypełnień ścian wewnętrznych pomieszczeń mieszkalnych, gospodarczych, przemysłowych. Zastosowanie do wykończenia elementów ścian łazienek wymaga zabezpieczenia powierzchni przed działaniem bezpośrednim wody oraz działania sprawnej wentylacji w pomieszczeniu. Wykonywania wypełnień ścian zewnętrznych, po zabezpieczeniu zewnętrznej warstwy paneli przed bezpośrednim działaniem czynników atmosferycznych, przez wykonanie okapów, wykończenie tynkiem cienkowarstwowym na siatce, pokrycie wykładzinami kamiennymi, ceramicznymi lub innymi, zastosowanie trwałej warstwy elewacyjnej. Zakres zastosowania: Płyty okładzinowe do budynków i hal przemysłowych Garaże, altany, budynki gospodarcze 3 Parametry techniczne Wytrzymałość na ściskanie MPa lub naprężenie ściskające: 0,117. Moduł sprężystości przy ściskaniu MPa: 4,747. Wytrzymałość na rozciąganie MPa, fct: 0,222. Moduł sprężystości przy rozciąganiu Ect: 9,33 Masa powierzchniowa 20kg/m3. Ściany zewnętrzne wykonane z paneli MgO green budowlanych ściennych W17 M-M uderzone ciałem miękkim z energią 1200J nie wykazują jakichkolwiek uszkodzeń na powierzchni płyty ani odkształceń panela. Klasyfikacja ogniowa EI30/ E60. Bardzo dobra odporność na uderzenia. Normatywne badania na uderzenie nie wywołało żadnych widocznych uszkodzeń powierzchni, natomiast niewielkie wgniecenia jakie powstały w wyniku badania nie miały wpływu na dalsze użytkowanie panela. Ugięcie wywołane różnicą temperatur wynosi 0,08% długości rozstawu między punktami mocowania i jest niewidoczne gołym okiem. Nośność panela w układzie 3 paneli wynosi 46kN.

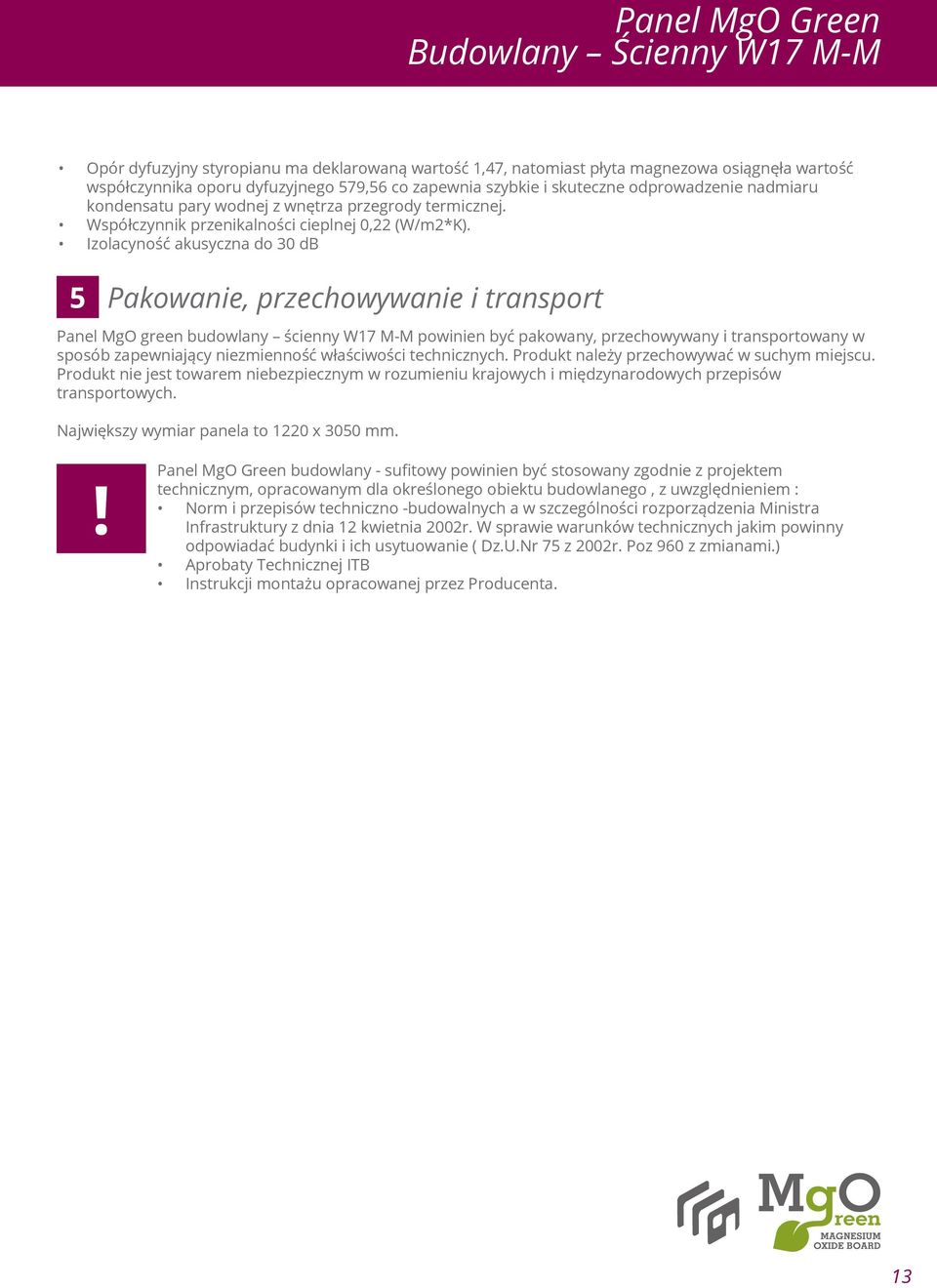

13 Panel MgO Green Budowlany Ścienny W17 M-M Opór dyfuzyjny styropianu ma deklarowaną wartość 1,47, natomiast płyta magnezowa osiągnęła wartość współczynnika oporu dyfuzyjnego 579,56 co zapewnia szybkie i skuteczne odprowadzenie nadmiaru kondensatu pary wodnej z wnętrza przegrody termicznej. Współczynnik przenikalności cieplnej 0,22 (W/m2*K). Izolacyność akusyczna do 30 db 5 Pakowanie, przechowywanie i transport Panel MgO green budowlany ścienny W17 M-M powinien być pakowany, przechowywany i transportowany w sposób zapewniający niezmienność właściwości technicznych. Produkt należy przechowywać w suchym miejscu. Produkt nie jest towarem niebezpiecznym w rozumieniu krajowych i międzynarodowych przepisów transportowych. Największy wymiar panela to 1220 x 3050 mm. Panel MgO Green budowlany - sufitowy powinien być stosowany zgodnie z projektem technicznym, opracowanym dla określonego obiektu budowlanego, z uwzględnieniem : Norm i przepisów techniczno -budowalnych a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie ( Dz.U.Nr 75 z 2002r. Poz 960 z zmianami.) Aprobaty Technicznej ITB Instrukcji montażu opracowanej przez Producenta. 13

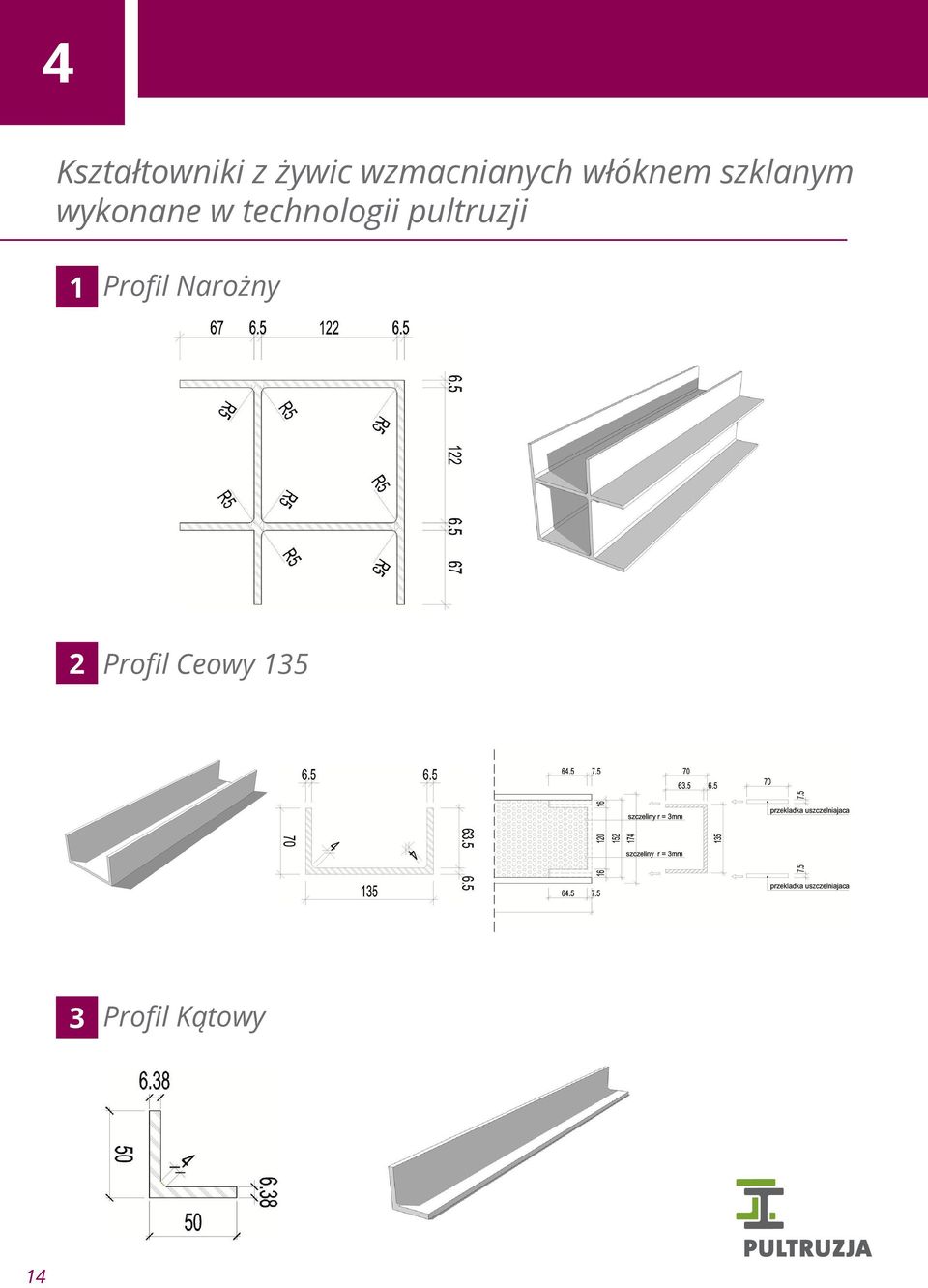

14 4 Kształtowniki z żywic wzmacnianych włóknem szklanym wykonane w technologii pultruzji 1 Profil Narożny 2 Profil Ceowy Profil Kątowy 14

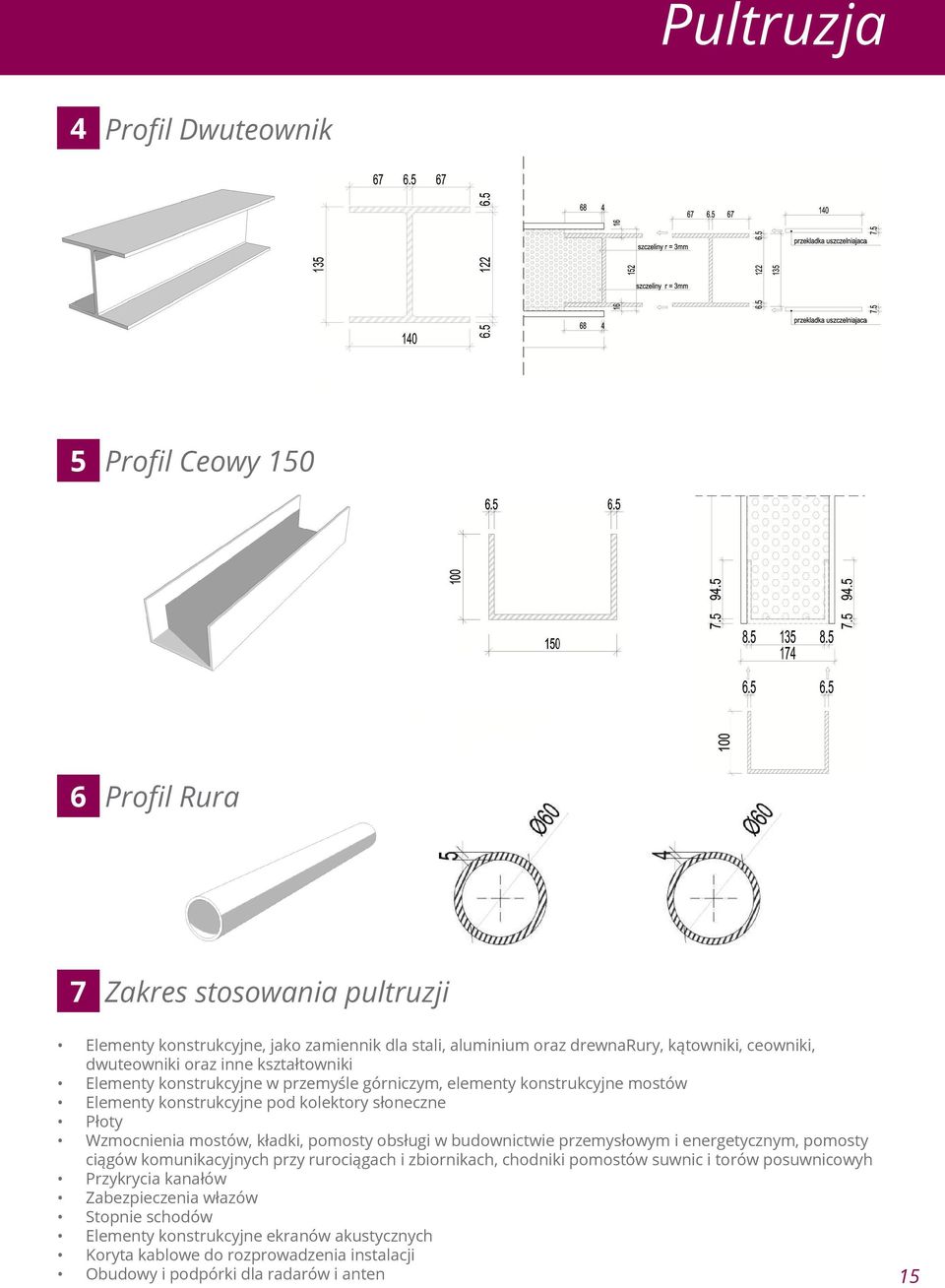

15 Pultruzja 4 Profil Dwuteownik 5 Profil Ceowy Profil Rura 7 Zakres stosowania pultruzji Elementy konstrukcyjne, jako zamiennik dla stali, aluminium oraz drewnarury, kątowniki, ceowniki, dwuteowniki oraz inne kształtowniki Elementy konstrukcyjne w przemyśle górniczym, elementy konstrukcyjne mostów Elementy konstrukcyjne pod kolektory słoneczne Płoty Wzmocnienia mostów, kładki, pomosty obsługi w budownictwie przemysłowym i energetycznym, pomosty ciągów komunikacyjnych przy rurociągach i zbiornikach, chodniki pomostów suwnic i torów posuwnicowyh Przykrycia kanałów Zabezpieczenia włazów Stopnie schodów Elementy konstrukcyjne ekranów akustycznych Koryta kablowe do rozprowadzenia instalacji Obudowy i podpórki dla radarów i anten 15

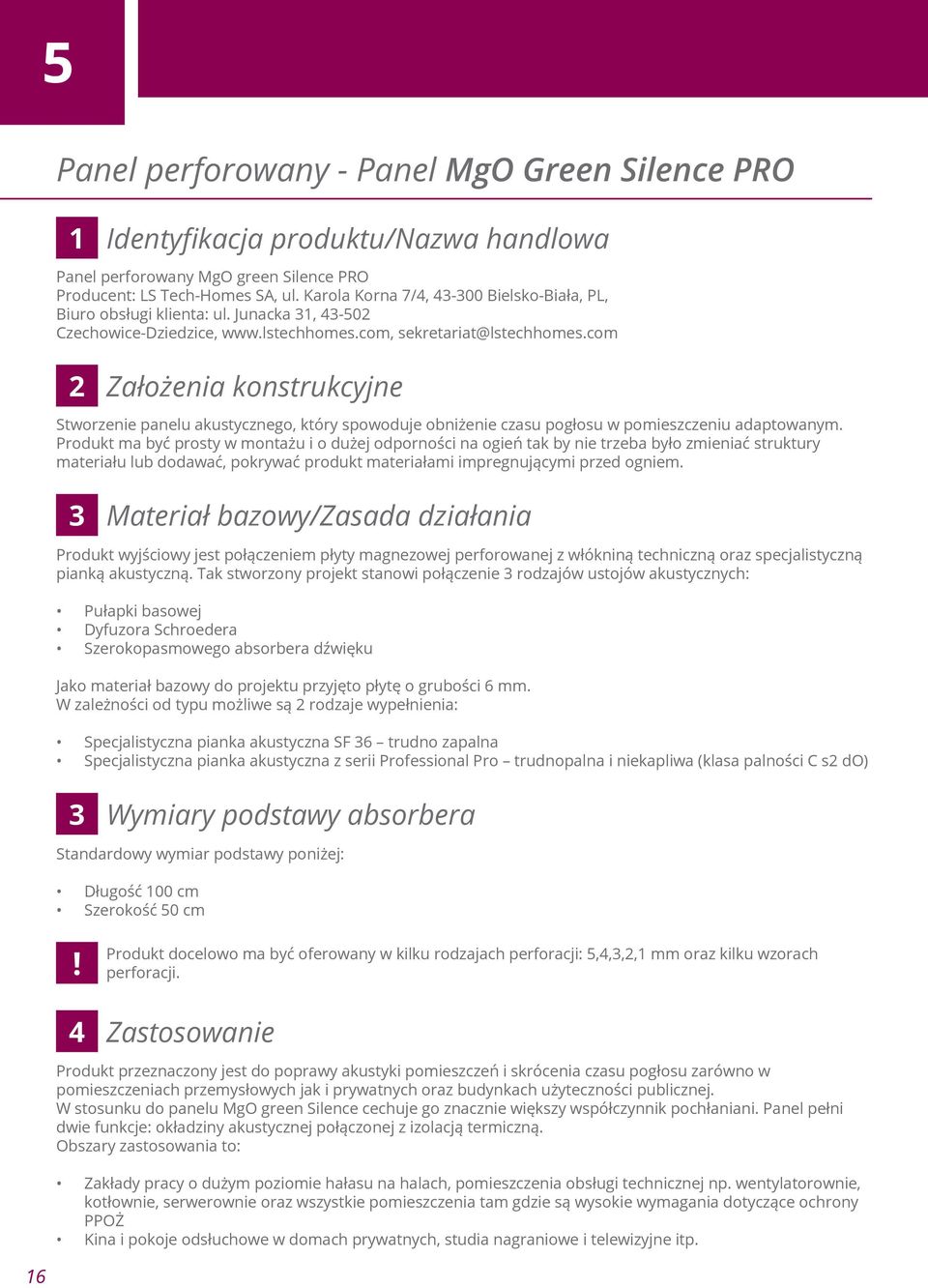

16 5 Panel perforowany - Panel MgO Green Silence PRO 1 Identyfikacja produktu/nazwa handlowa Panel perforowany MgO green Silence PRO Producent: LS Tech-Homes SA, ul. Karola Korna 7/4, Bielsko-Biała, PL, Biuro obsługi klienta: ul. Junacka 31, Czechowice-Dziedzice, sekretariat@lstechhomes.com 2 Założenia konstrukcyjne Stworzenie panelu akustycznego, który spowoduje obniżenie czasu pogłosu w pomieszczeniu adaptowanym. Produkt ma być prosty w montażu i o dużej odporności na ogień tak by nie trzeba było zmieniać struktury materiału lub dodawać, pokrywać produkt materiałami impregnującymi przed ogniem. 3 Materiał bazowy/zasada działania Produkt wyjściowy jest połączeniem płyty magnezowej perforowanej z włókniną techniczną oraz specjalistyczną pianką akustyczną. Tak stworzony projekt stanowi połączenie 3 rodzajów ustojów akustycznych: Pułapki basowej Dyfuzora Schroedera Szerokopasmowego absorbera dźwięku Jako materiał bazowy do projektu przyjęto płytę o grubości 6 mm. W zależności od typu możliwe są 2 rodzaje wypełnienia: Specjalistyczna pianka akustyczna SF 36 trudno zapalna Specjalistyczna pianka akustyczna z serii Professional Pro trudnopalna i niekapliwa (klasa palności C s2 do) 3 Wymiary podstawy absorbera Standardowy wymiar podstawy poniżej: Długość 100 cm Szerokość 50 cm Produkt docelowo ma być oferowany w kilku rodzajach perforacji: 5,4,3,2,1 mm oraz kilku wzorach perforacji. 4 Zastosowanie Produkt przeznaczony jest do poprawy akustyki pomieszczeń i skrócenia czasu pogłosu zarówno w pomieszczeniach przemysłowych jak i prywatnych oraz budynkach użyteczności publicznej. W stosunku do panelu MgO green Silence cechuje go znacznie większy współczynnik pochłaniani. Panel pełni dwie funkcje: okładziny akustycznej połączonej z izolacją termiczną. Obszary zastosowania to: Zakłady pracy o dużym poziomie hałasu na halach, pomieszczenia obsługi technicznej np. wentylatorownie, kotłownie, serwerownie oraz wszystkie pomieszczenia tam gdzie są wysokie wymagania dotyczące ochrony PPOŻ Kina i pokoje odsłuchowe w domach prywatnych, studia nagraniowe i telewizyjne itp. 16

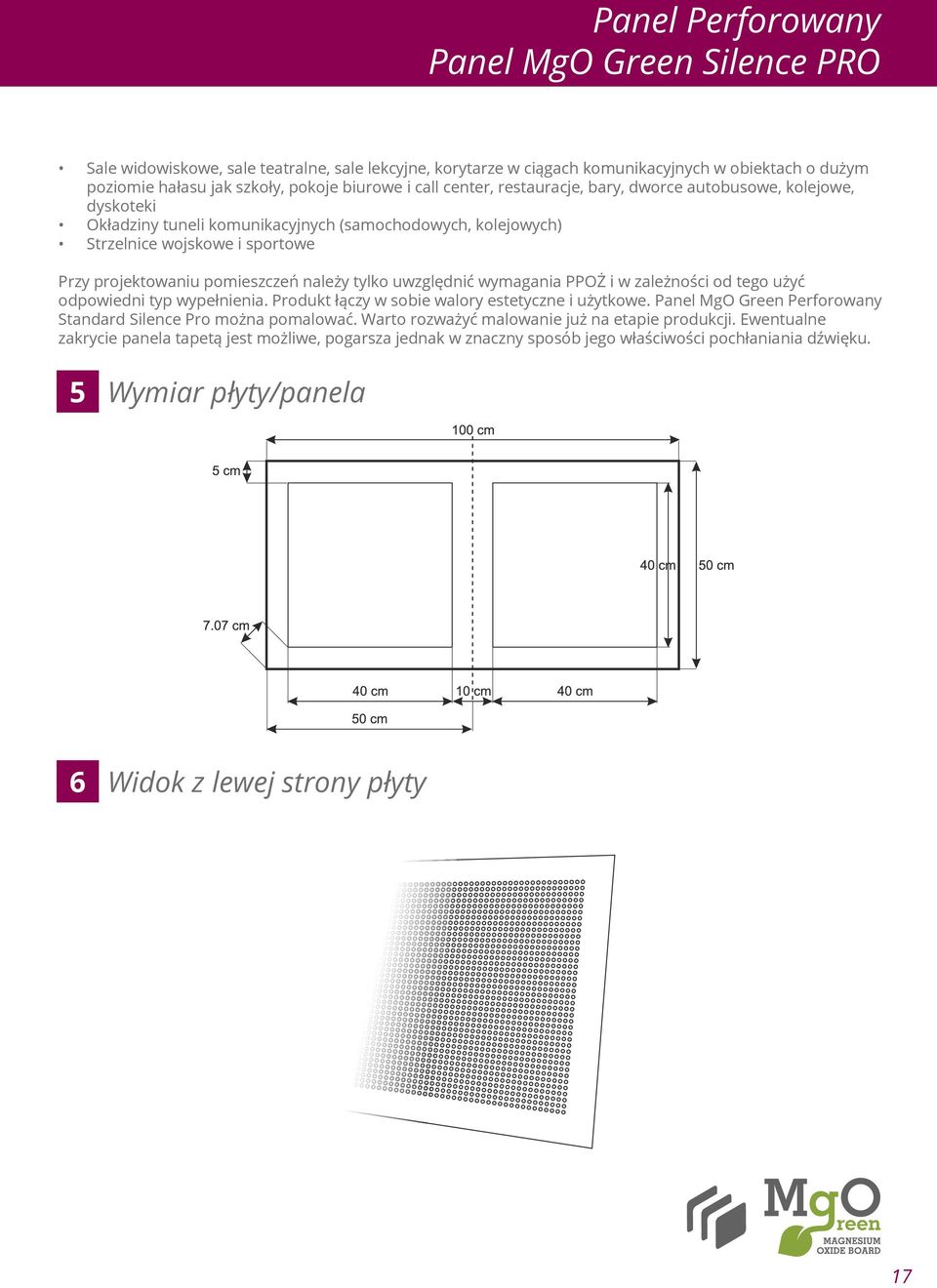

17 Panel Perforowany Panel MgO Green Silence PRO Sale widowiskowe, sale teatralne, sale lekcyjne, korytarze w ciągach komunikacyjnych w obiektach o dużym poziomie hałasu jak szkoły, pokoje biurowe i call center, restauracje, bary, dworce autobusowe, kolejowe, dyskoteki Okładziny tuneli komunikacyjnych (samochodowych, kolejowych) Strzelnice wojskowe i sportowe Przy projektowaniu pomieszczeń należy tylko uwzględnić wymagania PPOŻ i w zależności od tego użyć odpowiedni typ wypełnienia. Produkt łączy w sobie walory estetyczne i użytkowe. Panel MgO Green Perforowany Standard Silence Pro można pomalować. Warto rozważyć malowanie już na etapie produkcji. Ewentualne zakrycie panela tapetą jest możliwe, pogarsza jednak w znaczny sposób jego właściwości pochłaniania dźwięku. 5 Wymiar płyty/panela 6 Widok z lewej strony płyty 17

18 5 Sposób montażu - Panel MgO Green Silence PRO 7 Panel perforowany standard i z wypełnieniem Sposób montażu jest wspólny dla obu typów paneli MgO green zarówno z wypełnieniem akustycznym jak i bez. Zalecamy mocowanie kantówki drewnianej o wymiarach jak poniżej. W razie problemów można użyć kantówek o innych wymiarach; należy tylko pamiętać aby dobrać odpowiednią grubość kantówki G do wersji panelu zależnej od użytej grubości pianki SF36 lub Professional PRO z tyłu absorbera. A A B Kantówka startowa/końcowa (1) grubość 2,5 3 cm, szerokość 5 cm, wysokość (dowolna) cm. Kantówka środkowa (2) grubość 5-6 cm, szerokość 5-6 cm, wysokość (dowolna) cm. A B A C D Ściana Belka drewniana E Pianka SF36 A B F Płyta magnezowa C G D E F 18
