Znak postępowania: D.331-1/2017 Załącznik nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 Znak postępowania: D.331-1/2017 Załącznik nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Mając na względzie postępowanie o udzielenie zamówienia publicznego prowadzone przez Zamawiającego Książnicę Podlaską im. Łukasza Górnickiego w Białymstoku pod nazwą: Dostawa komory fumigacyjnej kompleksowego stanowiska do dezynfekcji akt, archiwaliów, zbiorów bibliotecznych wraz z jej zainstalowaniem i uruchomieniem w siedzibie Książnicy Podlaskiej im. Łukasza Górnickiego w Białymstoku, Zamawiający wskazuje poniżej szczegółowy opis przedmiotu zamówienia. Niniejszy opis przedstawia: 1. minimalne lub graniczne (w przypadku wymiarów komory fumigacyjnej) parametry techniczne, które musi spełniać oferowana komora fumigacyjna, 2. czynności Wykonawcy związane z dostawą, instalacją i uruchomieniem komory fumigacyjnej w siedzibie Zamawiającego 3. inne obowiązki Wykonawcy związane z realizacją przedmiotu zamówienia. 1. Komora Fumigacyjna - kompleksowe stanowisko do dezynfekcji akt, archiwaliów, zbiorów bibliotecznych Zbiornik próżniowej komory fumigacyjnej powinien być wykonany ze stali nierdzewnej i mieć wymiary: szerokość nie mniejsza niż 720mm i nie większa niż 800mm wysokość nie mniejsza niż 800mm i nie większa niż 900mm długość zbiornika komory nie powinna przekraczać 1500mm pojemność nie mniejsza niż 0,85 metra sześciennego 1.2. Masa komory bez wsadu (netto) nie powinna przekraczać 800 kg Ciśnienie minimalne 20mbar Ciśnienie robocze (z gazem) 800mbar W skład komory fumigacyjnej wchodzą następujące urządzenia: katalityczna spalarka tlenku etylenu z rekuperatorem ciepła oraz tyrystorową regulacją mocy oraz filtrem cząstek stałych,

2 podgrzewacz gazu, reduktor gazu z elektrozaworem odcinającym zapewniającym automatyczne wpuszczanie (dozowanie ) gazu do komory, filtrem oraz systemem pomiaru ilości gazu w butli, pulpit sterowniczy z systemem raportowania umożliwiający na pełną kontrolę urządzenia oraz procesu dezynfekcji. Pulpit sterowniczy umożliwia kontrolę i regulację: 1) temperatury czynnika grzewczego, 2) czasu dezynfekcji, 3) wilgotności, 4) temperatury wewnątrz komory, 5) liczby płukań (przewietrzenia komory), 6) temperatury gazu dostarczanego do komory, 7) ciśnienia wewnątrz komory, 1.6. monitoring pomieszczenia (czujniki tlenku etylenu) dezynfekcji oraz kwarantanny, który będzie informował o ewentualnym podwyższonym stężeniu gazu w tych pomieszczeniach oraz w przypadku przekroczenia określonych (ustawianych) progów załączał wentylację mechaniczną, 1.7. wytwornica pary, która gwarantuje stałą - regulowaną wilgotność wewnątrz komory Automatyczny proces fumigacji brak konieczności stałego przebywania obsługi w pomieszczeniu dezynfekcji Gwarancja min. 24 miesiące Wykonawca zobowiązany jest dostarczyć Zamawiającemu dokumenty dopuszczające do wprowadzenia całości sprzętu do obrotu, zgodnie z obowiązującymi przepisami prawa. 2. Czynności Wykonawcy związane z dostawą, instalacją i uruchomieniem komory fumigacyjnej w siedzibie Zamawiającego. 2.1 Wykonawca dostarczy komorę fumigacyjną do siedziby Zamawiającego, do pomieszczenia przeznaczonego na komorę fumigacyjną zlokalizowanego na czwartym piętrze w siedzibie Książnicy Podlaskiej przy ul. Marii Skłodowskiej-Curie 14A, oznaczonego na rzucie budynku, stanowiącym załącznik nr 1 do niniejszego opisu przedmiotu zamówienia.

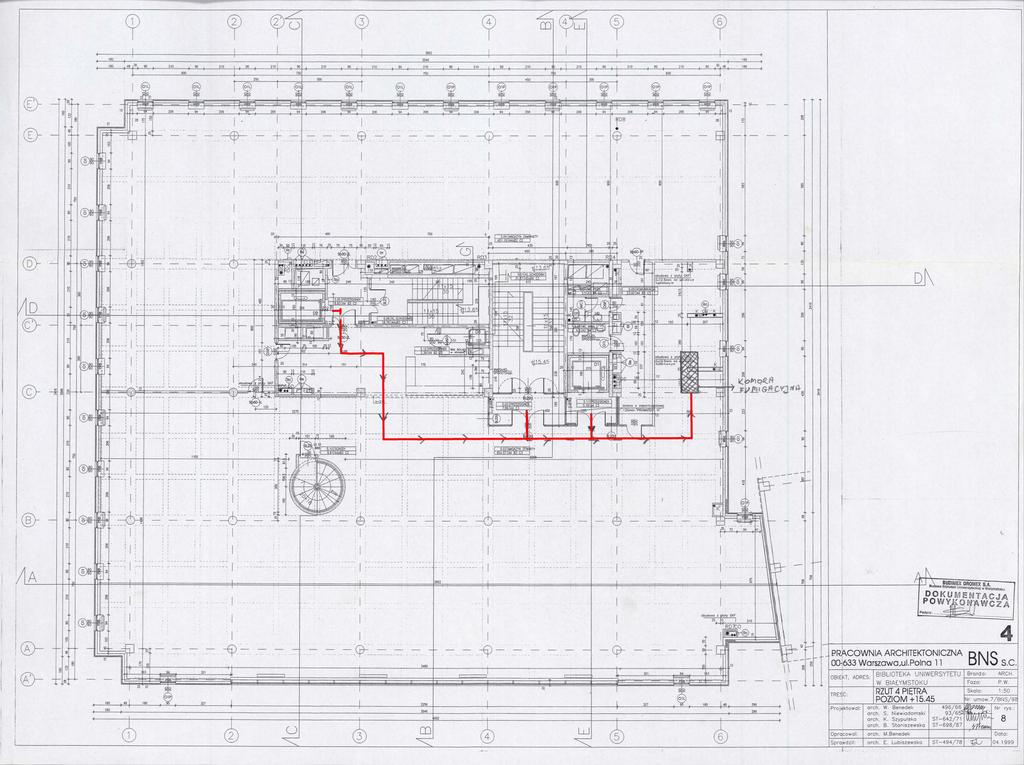

3 2.2 Wykonawca dostarczy komorę fumigacyjną do wskazanego powyżej pomieszczenia przeznaczonego na komorę fumigacyjną z uwzględnieniem drogi transportowej prowadzącej do tego pomieszczenia. W tym celu Zamawiający udostępni Wykonawcy główną klatkę schodową o szerokości 1500 mm. Szerokość najwęższego przejścia wynosi: 1370 mm. Zamawiający informuje, że do celów transportowych istnieje możliwość wykorzystania znajdujących się w budynku wind towarowo-osobowych o udźwigu 1000 kg każda. Wymiary windy 1) szerokość wejścia: 900 mm, wewnątrz 1310 mmm x 1590 mmm; windy 2) szerokość wejścia: 900 mm, długość 2010 mm. Zamawiający sugeruje, iż najkorzystniejszą drogą transportową będzie wejście znajdujące się z tyłu budynku. 2.3 Wykonawca w ramach niniejszego postępowania wykona dodatkowo: montaż urządzenia wraz ze wszystkimi jego elementami, objętymi niniejszym postępowaniem, w przewidzianym miejscu, zgodnie z dokumentacją projektową (dokumentacja projektowa opracowana będzie według odrębnego postępowania), podłączenie urządzenia ze wszystkimi jego elementami do przygotowanych instalacji, wykonanie niezbędnych badań, sprawdzeń i nastaw wszystkich urządzeń składowych (objętych przedmiotową dostawą oraz będących niezbędnym wyposażeniem pomieszczeń do dezynfekcji, wykonanych w ramach prac budowlano-montażowych) wymaganych do uruchomienia urządzenia, próbne uruchomienie urządzenia próżniowego pracującego w cyklu technologicznym z monitoringiem prawidłowości pracy wszystkich urządzeń składowych pomieszczenia do dezynfekcji, przy udziale przedstawicieli Zamawiającego szkolenie pracowników w zakresie obsługi urządzenia i kontroli nad prawidłowością jego działania oraz przeprowadzenie pierwszego procesu dezynfekcji pod kontrolą dostawcy. 2.4 W celu wykonania rozruchu próbnego i sprawdzenia poprawności działania komory fumigacyjnej ale także na potrzeby szkolenia pracowników dostawca urządzenia musi dostarczyć butle z gazem do dezynfekcji zwanym GAZEM S,występującym także pod nazwą handlową ROTANOX.

4 2.5 Wykonawca zobowiązany jest dostarczyć Zamawiającemu wraz z komorą fumigacyjną dokumenty dopuszczające do wprowadzenia całości sprzętu do obrotu, zgodnie z obowiązującymi przepisami prawa. 2.6 Wykonawca zobowiązany jest dostarczyć Zamawiającemu wraz z komorą fumigacyjną instrukcje obsługi komory fumigacyjnej w języku polskim i wszystkich urządzeń składowych oraz karty gwarancyjne. 3. Inne obowiązki Wykonawcy związane z realizacją przedmiotu zamówienia. Zamawiający informuje, iż w ramach odrębnego postępowania zostaną wykonane roboty budowlano-montażowe związane z przebudową ścian wewnętrznych i dostosowaniem pomieszczeń na potrzeby komory fumigacyjnej oraz doprowadzeniem instalacji elektrycznej, sterowniczej, alarmowej, informatycznej, wentylacyjnej, wodnej i kanalizacyjnej. Wobec powyższego na Wykonawcy będą spoczywały wskazane poniżej obowiązki związane z należytą realizacją przedmiotu niniejszego zamówienia. 3.1 Wykonawca zobowiązany będzie do uzgodnienia projektu technologicznego, niezbędnego do zainstalowania komory fumigacyjnej, w zakresie przyjętych rozwiązań w dostosowaniu do zastosowanego urządzenia. 3.2 Wykonawca będzie uczestniczył na etapie realizacji prac budowlano-montażowych z projektantem i wykonawcą robót budowlanych w uzgodnieniach roboczych, celem potwierdzenia prawidłowości prowadzenia prac budowlano-montażowych oraz przyjętych rozwiązań, w zakresie niezbędnym do poprawnego montażu urządzenia. 3.3 Zamawiający udostępni Wykonawcy dokumentację projektową wraz z dokumentacją powykonawczą robót budowlano-montażowych pomieszczeń do dezynfekcji. Załącznik nr 1 do OPZ-rzuty 4 piętra (umiejscowienie komory fumigacyjnej oraz drogi transportowe)

5 regał komora dezynfekcyjna regał Pom. kwarantanny Pom. dezynfekcji Korytarz + 15,45

6
