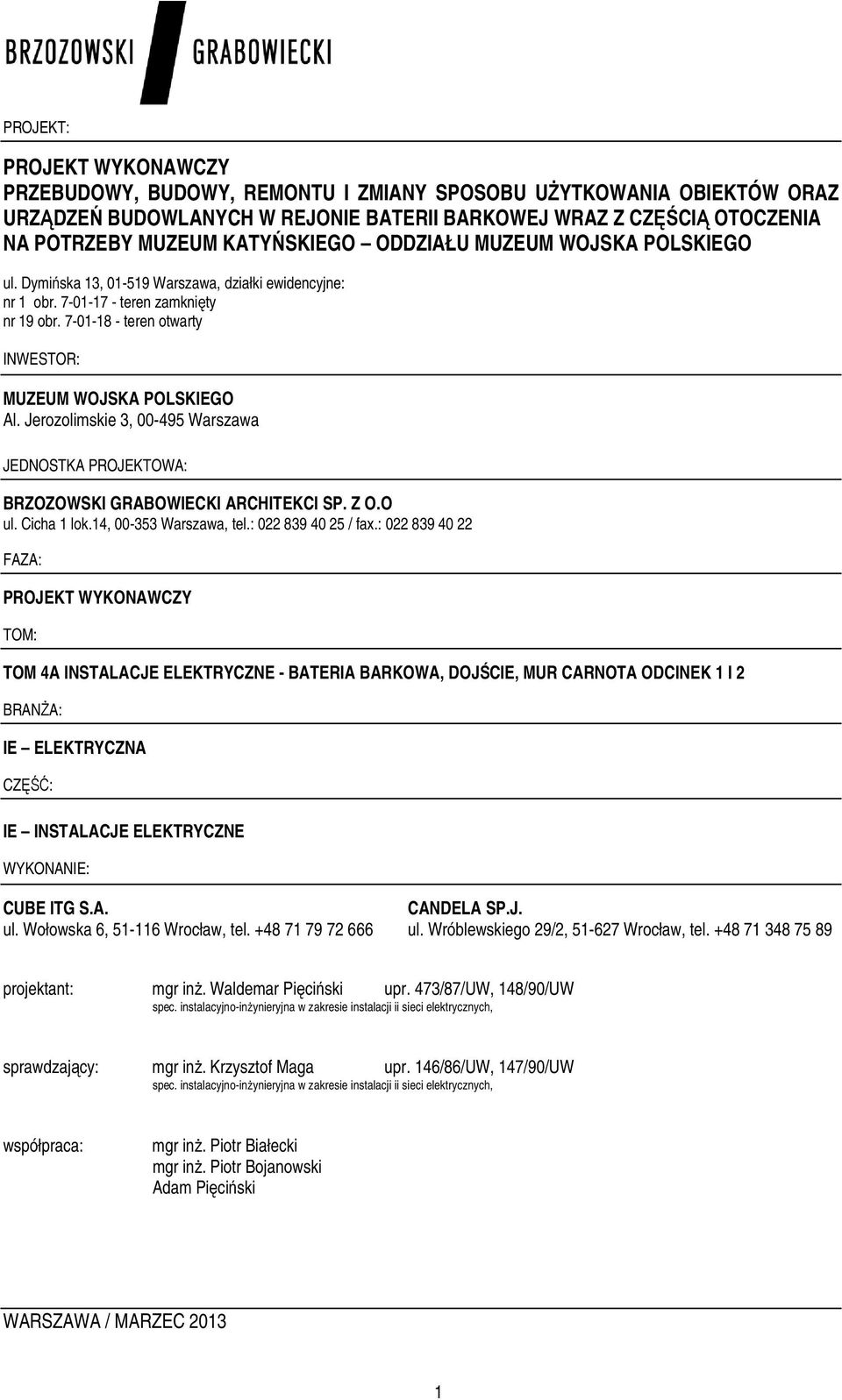

1 PROJEKT: PROJEKT WYKONAWCZY PRZEBUDOWY, BUDOWY, REMONTU I ZMIANY SPOSOBU UŻYTKOWANIA OBIEKTÓW ORAZ URZĄDZEŃ BUDOWLANYCH W REJONIE BATERII BARKOWEJ WRAZ Z CZĘŚCIĄ OTOCZENIA NA POTRZEBY MUZEUM KATYŃSKIEGO ODDZIAŁU MUZEUM WOJSKA POLSKIEGO ul. Dymińska 13, Warszawa, działki ewidencyjne: nr 1 obr teren zamknięty nr 19 obr teren otwarty INWESTOR: MUZEUM WOJSKA POLSKIEGO Al. Jerozolimskie 3, Warszawa JEDNOSTKA PROJEKTOWA: BRZOZOWSKI GRABOWIECKI ARCHITEKCI SP. Z O.O ul. Cicha 1 lok.14, Warszawa, tel.: / fax.: FAZA: PROJEKT WYKONAWCZY TOM: TOM 4A BRANŻA: IE ELEKTRYCZNA CZĘŚĆ: IE INSTALACJE ELEKTRYCZNE WYKONANIE: CUBE ITG S.A. CANDELA SP.J. ul. Wołowska 6, Wrocław, tel ul. Wróblewskiego 29/2, Wrocław, tel projektant: mgr inż. Waldemar Pięciński upr. 473/87/UW, 148/90/UW spec. instalacyjno-inżynieryjna w zakresie instalacji ii sieci elektrycznych, sprawdzający: mgr inż. Krzysztof Maga upr. 146/86/UW, 147/90/UW spec. instalacyjno-inżynieryjna w zakresie instalacji ii sieci elektrycznych, współpraca: mgr inż. Piotr Białecki mgr inż. Piotr Bojanowski Adam Pięciński WARSZAWA / MARZEC

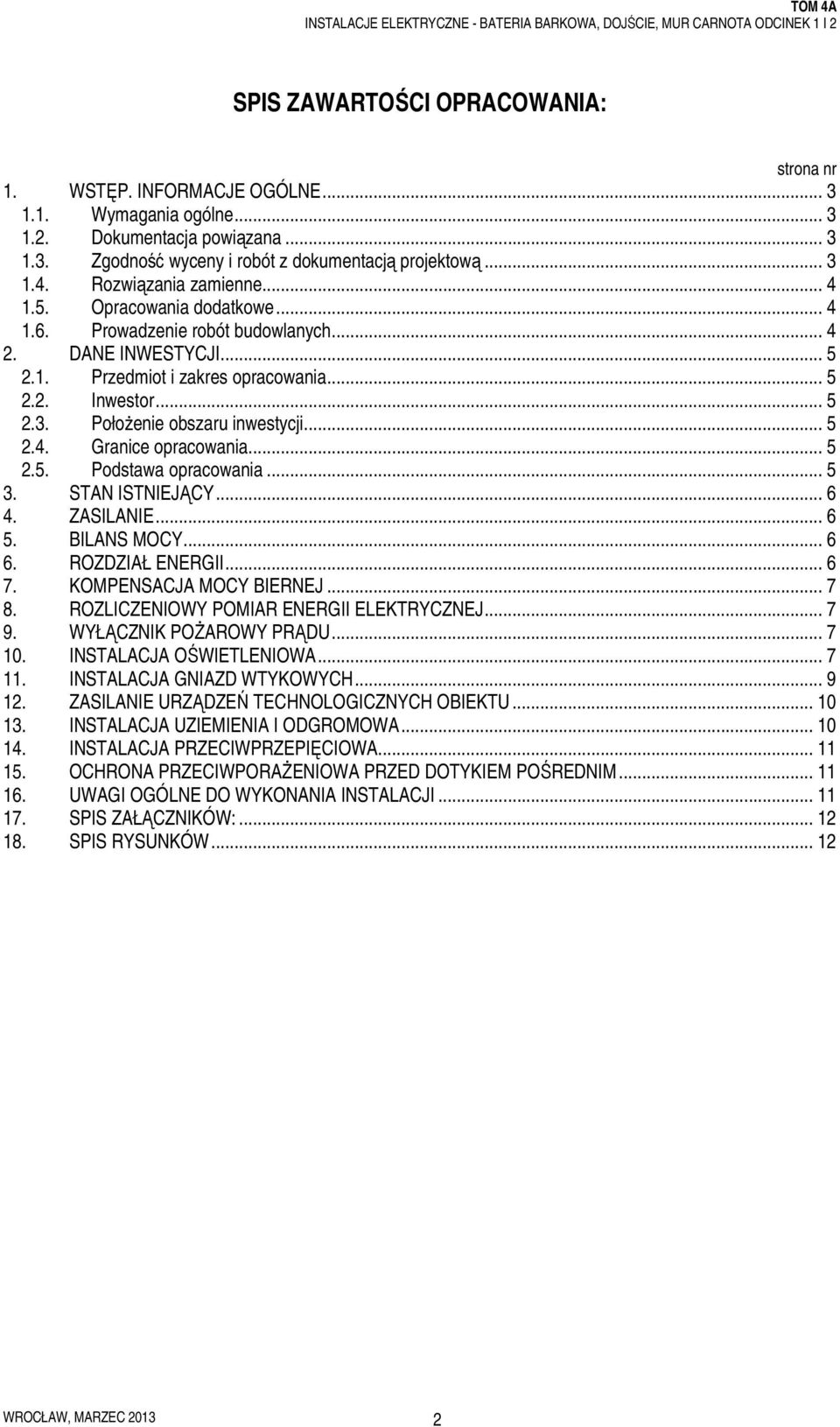

2 SPIS ZAWARTOŚCI OPRACOWANIA: strona nr 1. WSTĘP. INFORMACJE OGÓLNE Wymagania ogólne Dokumentacja powiązana Zgodność wyceny i robót z dokumentacją projektową Rozwiązania zamienne Opracowania dodatkowe Prowadzenie robót budowlanych DANE INWESTYCJI Przedmiot i zakres opracowania Inwestor Położenie obszaru inwestycji Granice opracowania Podstawa opracowania STAN ISTNIEJĄCY ZASILANIE BILANS MOCY ROZDZIAŁ ENERGII KOMPENSACJA MOCY BIERNEJ ROZLICZENIOWY POMIAR ENERGII ELEKTRYCZNEJ WYŁĄCZNIK POŻAROWY PRĄDU INSTALACJA OŚWIETLENIOWA INSTALACJA GNIAZD WTYKOWYCH ZASILANIE URZĄDZEŃ TECHNOLOGICZNYCH OBIEKTU INSTALACJA UZIEMIENIA I ODGROMOWA INSTALACJA PRZECIWPRZEPIĘCIOWA OCHRONA PRZECIWPORAŻENIOWA PRZED DOTYKIEM POŚREDNIM UWAGI OGÓLNE DO WYKONANIA INSTALACJI SPIS ZAŁĄCZNIKÓW: SPIS RYSUNKÓW WROCŁAW, MARZEC

3 1. WSTĘP. INFORMACJE OGÓLNE 1.1. Wymagania ogólne Przedmiotem niniejszego opracowania jest Tom 4A Projektu wykonawczego przebudowy, budowy, remontu i zmiany sposobu użytkowania obiektów oraz urządzeń budowlanych w rejonie Baterii Barkowej wraz z częścią otoczenia na potrzeby Muzeum Katyńskiego oddziału Muzeum Wojska Polskiego. Niniejszy tom jest elementem dokumentacji wielobranżowej, jako część składowa SIWZ, dla ww. Inwestycji, w skład której wchodzą: Projekt Wykonawczy (PW) Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych (ST), Przedmiar Robót (PR). Dokumentacja ta służy do wykonania robót budowlanych oraz do sporządzenia oferty przez potencjalnego Wykonawcę Oferenta, który jest zobowiązany do uwzględnienia przy opracowywaniu oferty wszelkich informacji zawartych w dokumentacji i innych dokumentach przekazanych przez Zamawiającego, jak również zobowiązany jest do zawarcia w ofercie wszystkich nie przewidzianych w dokumentacji, a mających zdaniem Wykonawcy wpływ na cenę, elementów koniecznych do poprawnego funkcjonowania obiektu i pełnego zrealizowania zadania. W wypadku jakichkolwiek niejasności obowiązkiem Oferenta jest kontakt z Zamawiającym w celu ich wyjaśnienia. Roboty mogą być prowadzone tylko w oparciu o rysunki i opisy opisane jako "Projekt Wykonawczy". Wszystkie wykonane roboty i dostarczone materiały mają być zgodne z dokumentacją projektową oraz specyfikacją techniczną. Niniejsze opracowanie nie zawiera projektu instalacji wynikających z projektu instalacji rzeźbiarskich oraz projektu ekspozycji, który będzie realizowany na odrębne zlecenie Zamawiającego. Ujęte w projekcie parametry techniczne urządzeń należy traktować jako minimalny standard zarówno pod względem jakościowym jak i estetycznym. Szczególnie jest to istotne w przypadku gabarytów urządzeń wynikających z wymogów architektonicznych. Wyspecyfikowane w projekcie materiały i urządzenia nie są wskazaniem miejsca pochodzenia i producenta, a służą wyłącznie do określenia cech jakościowych, parametrów technicznych oraz estetyki wykonania. Dopuszcza się zastosowanie materiałów i urządzeń innych marek od wyspecyfikowanych w dokumentacji (tj. odpowiedników równoważnych), pod warunkiem zachowania parametrów technicznych i wszelkich innych cech jakościowych oraz estetycznych zawartych w dokumentacji oraz uzgodnienia ich z Projektantem oraz Inwestorem lub Inspektorem Nadzoru w zakresie jaki wynika z przepisów prawa lub z upoważnienia Inwestora Dokumentacja powiązana Przy wycenie prac oraz ich realizacji bezwzględnie należy rozpatrywać wspólnie wszystkie elementy dokumentacji projektowej przygotowane na potrzeby Muzeum Katyńskiego. Dokumentacja projektowa realizowana na potrzeby Muzeum Katyńskiego oddział Muzeum Wojska polskiego składa się z trzech niezależnych projektów wykonawczych wielobranżowych: Projekt wykonawczy przebudowy, budowy, remontu i zmiany sposobu użytkowania obiektów oraz urządzeń budowlanych w rejonie Kaponiery z częścią otoczenia na potrzeby Muzeum Katyńskiego - oddziału Muzeum Wojska Polskiego, Projekt wykonawczy przebudowy, budowy, remontu i zmiany sposobu użytkowania obiektów oraz urządzeń budowlanych w rejonie Baterii Barkowej z częścią otoczenia na potrzeby Muzeum Katyńskiego - oddziału Muzeum Wojska Polskiego, Projekt wykonawczy przebudowy, budowy oraz rozbiórki przyłączy, odcinków sieci oraz instalacji zewnętrznych w otoczeniu Kaponiery oraz Baterii Barkowej na potrzeby Muzeum Katyńskiego oddziału Muzeum Wojska Polskiego; obejmujących: Projekt Wykonawczy (PW) Szczegółową Specyfikację Techniczną Wykonania i Odbioru Robót Budowlanych (ST), Przedmiar Robót (PR). Dodatkowo w ramach niezależnego zlecenia Zamawiającego powstanie opracowanie obejmujące instalacje rzeźbiarskie oraz ekspozycję Zgodność wyceny i robót z dokumentacją projektową Podstawę wyceny robót stanowią wszystkie elementy dokumentacji, jako nierozerwalna całość. Dane, wymagania i ilości wyszczególnione choćby w jednym z nich są obowiązujące dla Wykonawcy tak, jakby zostały ujęte w całej dokumentacji. Na etapie przygotowania oferty Oferent powinien sprawdzić ww. elementy dokumentacji i wyjaśnić ewentualne różnice. WROCŁAW, MARZEC

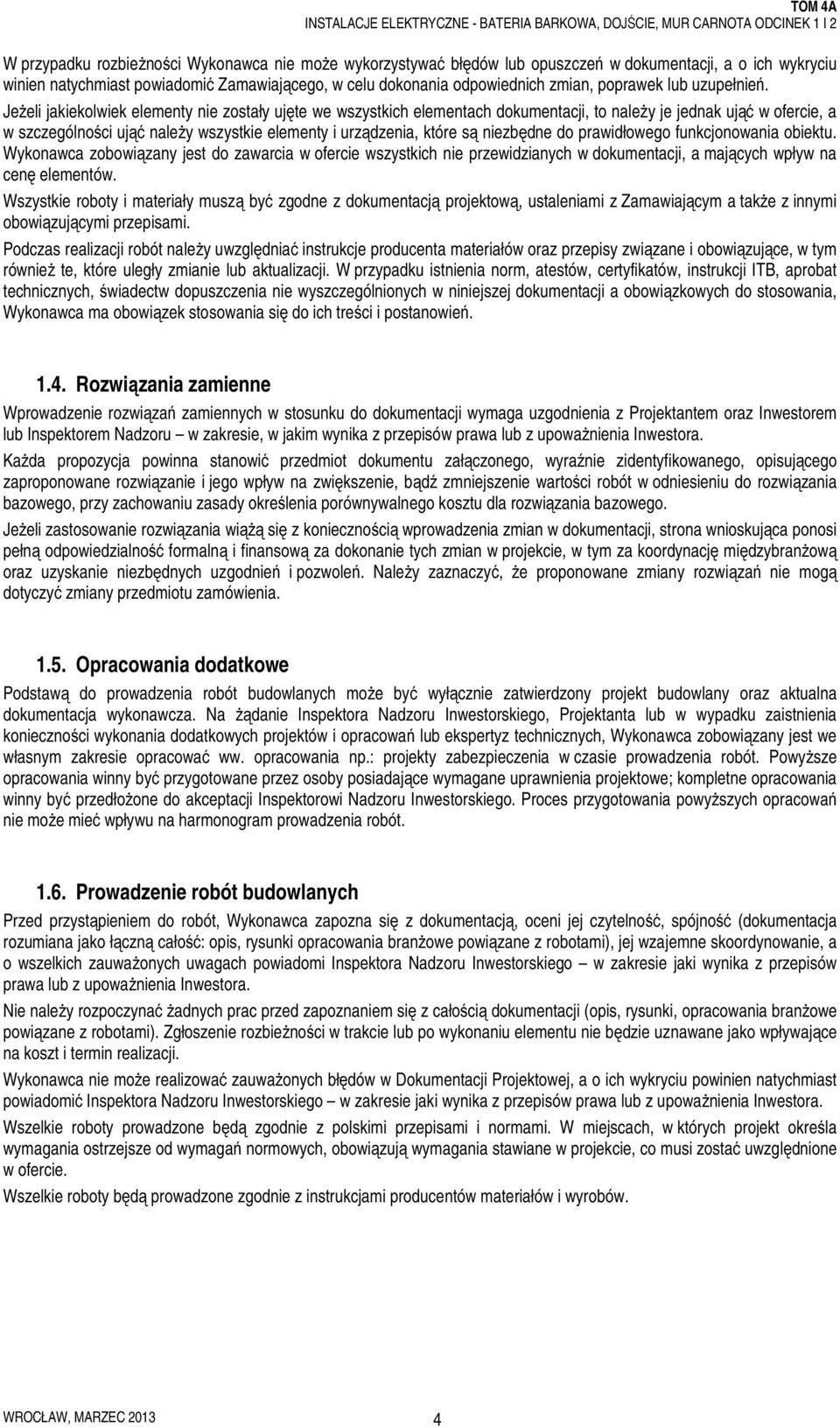

4 W przypadku rozbieżności Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentacji, a o ich wykryciu winien natychmiast powiadomić Zamawiającego, w celu dokonania odpowiednich zmian, poprawek lub uzupełnień. Jeżeli jakiekolwiek elementy nie zostały ujęte we wszystkich elementach dokumentacji, to należy je jednak ująć w ofercie, a w szczególności ująć należy wszystkie elementy i urządzenia, które są niezbędne do prawidłowego funkcjonowania obiektu. Wykonawca zobowiązany jest do zawarcia w ofercie wszystkich nie przewidzianych w dokumentacji, a mających wpływ na cenę elementów. Wszystkie roboty i materiały muszą być zgodne z dokumentacją projektową, ustaleniami z Zamawiającym a także z innymi obowiązującymi przepisami. Podczas realizacji robót należy uwzględniać instrukcje producenta materiałów oraz przepisy związane i obowiązujące, w tym również te, które uległy zmianie lub aktualizacji. W przypadku istnienia norm, atestów, certyfikatów, instrukcji ITB, aprobat technicznych, świadectw dopuszczenia nie wyszczególnionych w niniejszej dokumentacji a obowiązkowych do stosowania, Wykonawca ma obowiązek stosowania się do ich treści i postanowień Rozwiązania zamienne Wprowadzenie rozwiązań zamiennych w stosunku do dokumentacji wymaga uzgodnienia z Projektantem oraz Inwestorem lub Inspektorem Nadzoru w zakresie, w jakim wynika z przepisów prawa lub z upoważnienia Inwestora. Każda propozycja powinna stanowić przedmiot dokumentu załączonego, wyraźnie zidentyfikowanego, opisującego zaproponowane rozwiązanie i jego wpływ na zwiększenie, bądź zmniejszenie wartości robót w odniesieniu do rozwiązania bazowego, przy zachowaniu zasady określenia porównywalnego kosztu dla rozwiązania bazowego. Jeżeli zastosowanie rozwiązania wiążą się z koniecznością wprowadzenia zmian w dokumentacji, strona wnioskująca ponosi pełną odpowiedzialność formalną i finansową za dokonanie tych zmian w projekcie, w tym za koordynację międzybranżową oraz uzyskanie niezbędnych uzgodnień i pozwoleń. Należy zaznaczyć, że proponowane zmiany rozwiązań nie mogą dotyczyć zmiany przedmiotu zamówienia Opracowania dodatkowe Podstawą do prowadzenia robót budowlanych może być wyłącznie zatwierdzony projekt budowlany oraz aktualna dokumentacja wykonawcza. Na żądanie Inspektora Nadzoru Inwestorskiego, Projektanta lub w wypadku zaistnienia konieczności wykonania dodatkowych projektów i opracowań lub ekspertyz technicznych, Wykonawca zobowiązany jest we własnym zakresie opracować ww. opracowania np.: projekty zabezpieczenia w czasie prowadzenia robót. Powyższe opracowania winny być przygotowane przez osoby posiadające wymagane uprawnienia projektowe; kompletne opracowania winny być przedłożone do akceptacji Inspektorowi Nadzoru Inwestorskiego. Proces przygotowania powyższych opracowań nie może mieć wpływu na harmonogram prowadzenia robót Prowadzenie robót budowlanych Przed przystąpieniem do robót, Wykonawca zapozna się z dokumentacją, oceni jej czytelność, spójność (dokumentacja rozumiana jako łączną całość: opis, rysunki opracowania branżowe powiązane z robotami), jej wzajemne skoordynowanie, a o wszelkich zauważonych uwagach powiadomi Inspektora Nadzoru Inwestorskiego w zakresie jaki wynika z przepisów prawa lub z upoważnienia Inwestora. Nie należy rozpoczynać żadnych prac przed zapoznaniem się z całością dokumentacji (opis, rysunki, opracowania branżowe powiązane z robotami). Zgłoszenie rozbieżności w trakcie lub po wykonaniu elementu nie będzie uznawane jako wpływające na koszt i termin realizacji. Wykonawca nie może realizować zauważonych błędów w Dokumentacji Projektowej, a o ich wykryciu powinien natychmiast powiadomić Inspektora Nadzoru Inwestorskiego w zakresie jaki wynika z przepisów prawa lub z upoważnienia Inwestora. Wszelkie roboty prowadzone będą zgodnie z polskimi przepisami i normami. W miejscach, w których projekt określa wymagania ostrzejsze od wymagań normowych, obowiązują wymagania stawiane w projekcie, co musi zostać uwzględnione w ofercie. Wszelkie roboty będą prowadzone zgodnie z instrukcjami producentów materiałów i wyrobów. WROCŁAW, MARZEC

5 2. DANE INWESTYCJI 2.1. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania, stanowiącego Tom 4A Projektu wykonawczego przebudowy, budowy, remontu i zmiany sposobu użytkowania obiektów oraz urządzeń budowlanych w rejonie Baterii Barkowej wraz z częścią otoczenia na potrzeby Muzeum Katyńskiego oddziału Muzeum Wojska Polskiego, jest projekt wykonawczy instalacji elektrycznych dla następujących obiektów: Bateria barkowa mieszcząca Epitafium Katyńskie będące miejscem upamiętnienia ofiar zbrodni Katyńskiej. Bateria barkowa - Dojście - łączące funkcjonalnie baterię barkową i ścieżkę z placem wejściowym, mające formę schodów łączących poziom baterii barkowej z poziomem placu wejściowego oraz równolegle prowadzonego tunelu z windą ułatwiającą komunikację osobom niepełnosprawnym. Mur Carnota, odcinek 1 i 2 - odgradzający Carnota odgradza teren inwestycyjny oraz łączący kaponierę z działobitnią, wzdłuż którego ulokowana jest przestrzeń ekspozycyjna i komunikacyjna zwana Aleją Nieobecnych ; w tej przestrzeni ulokowane są elementy opisane szczegółowo w Planie Zagospodarowania Terenu. Zagospodarowanie terenu w rejonie tych obiektów jest ujęte w odrębnym projekcie wykonawczym Tom3A obejmujący sieci elektryczne projektowane w terenie zamkniętym, stanowiącym teren Muzeum Katyńskiego oraz w terenie otwartym, znajdującym się w jego bezpośrednim sąsiedztwie. Dokumentacja obejmuje następujące instalacje: rozdzielnice elektryczne instalacja oświetlenia podstawowego ogólnego i technicznego, instalacja oświetlenia awaryjnego ewakuacyjnego, instalacja oświetlenia ekspozycyjnego iluminacyjnego, zasilanie instalacji niskoprądowych, instalacja gniazd wtykowych, instalacja siłowa zasilająca urządzenia technologiczne, instalacja ochrony przeciwprzepięciowej, instalacja ochrony od porażeń prądem elektrycznym Inwestor Inwestorem jest Muzeum Wojska Polskiego z siedzibą przy Al. Jerozolimskich 3 w Warszawie Położenie obszaru inwestycji Teren inwestycji położony jest w Warszawie, w Dzielnicy Żoliborz, w południowej części Cytadeli Warszawskiej, w rejonie ulic Jeziorańskiego, Krajewskiego i Wybrzeże Gdyńskie. Teren przypisany jest do adresu policyjnego ul. Dymińska 13. Teren znajduje się częściowo na terenie zamkniętym, a częściowo na terenie otwartym Granice opracowania Teren inwestycji obejmuje obszar położony częściowo na terenie zamkniętym, częściowo na otwartym. Przebieg granic pomiędzy terenem otwartym i zamkniętym oznaczono w części rysunkowej numerami: G30-G31-G32-G33-G34-G35-G36- G37-G38-G64-G62-G61-G60-G48-G49-G50-G51-G52-G53-G54-G55-G56-G57-G58-G Podstawa opracowania Warunki Przyłączenia do sieci RWE Stoen Operator znak NDP\WW\00373\2011 z dnia podkłady i wytyczne architektoniczne, uzgodnienia międzybranżowe, uzgodnienia z Inwestorem, obowiązujące normy i przepisy, Koncepcja wielobranżowa przebudowy i adaptacji na potrzeby oddziału Muzeum Wojska Polskiego Muzeum Katyńskie, Opracowanie CIM-MES Projekt sp. z o.o. XI 2010r. wytyczne ekspozycyjne Inwestora dotyczące otoczenia Kaponiery, WROCŁAW, MARZEC

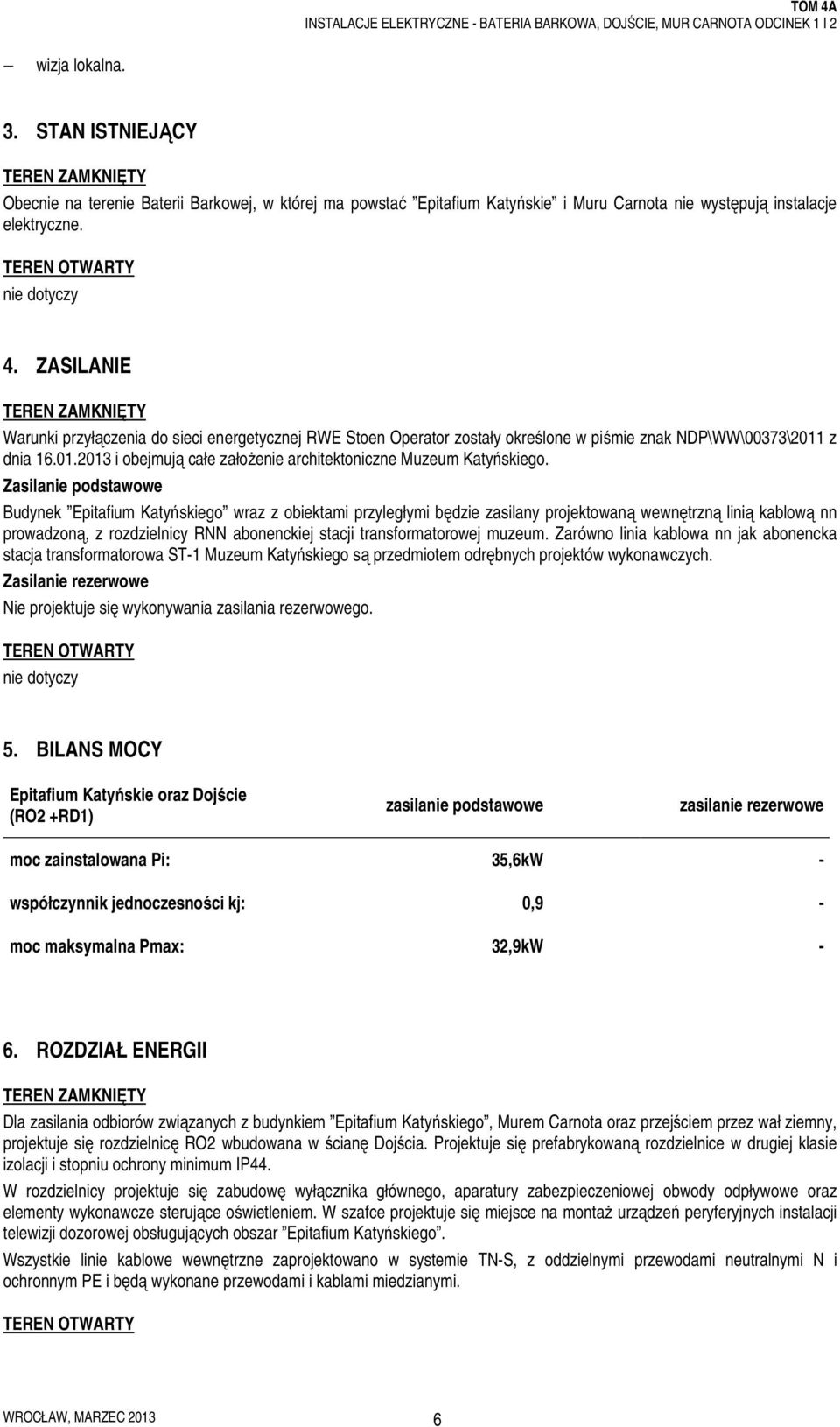

6 wizja lokalna. 3. STAN ISTNIEJĄCY Obecnie na terenie Baterii Barkowej, w której ma powstać Epitafium Katyńskie i Muru Carnota nie występują instalacje elektryczne. 4. ZASILANIE Warunki przyłączenia do sieci energetycznej RWE Stoen Operator zostały określone w piśmie znak NDP\WW\00373\2011 z dnia i obejmują całe założenie architektoniczne Muzeum Katyńskiego. Zasilanie podstawowe Budynek Epitafium Katyńskiego wraz z obiektami przyległymi będzie zasilany projektowaną wewnętrzną linią kablową nn prowadzoną, z rozdzielnicy RNN abonenckiej stacji transformatorowej muzeum. Zarówno linia kablowa nn jak abonencka stacja transformatorowa ST-1 Muzeum Katyńskiego są przedmiotem odrębnych projektów wykonawczych. Zasilanie rezerwowe Nie projektuje się wykonywania zasilania rezerwowego. 5. BILANS MOCY Epitafium Katyńskie oraz Dojście (RO2 +RD1) zasilanie podstawowe zasilanie rezerwowe moc zainstalowana Pi: 35,6kW - współczynnik jednoczesności kj: 0,9 - moc maksymalna Pmax: 32,9kW - 6. ROZDZIAŁ ENERGII Dla zasilania odbiorów związanych z budynkiem Epitafium Katyńskiego, Murem Carnota oraz przejściem przez wał ziemny, projektuje się rozdzielnicę RO2 wbudowana w ścianę Dojścia. Projektuje się prefabrykowaną rozdzielnice w drugiej klasie izolacji i stopniu ochrony minimum IP44. W rozdzielnicy projektuje się zabudowę wyłącznika głównego, aparatury zabezpieczeniowej obwody odpływowe oraz elementy wykonawcze sterujące oświetleniem. W szafce projektuje się miejsce na montaż urządzeń peryferyjnych instalacji telewizji dozorowej obsługujących obszar Epitafium Katyńskiego. Wszystkie linie kablowe wewnętrzne zaprojektowano w systemie TN-S, z oddzielnymi przewodami neutralnymi N i ochronnym PE i będą wykonane przewodami i kablami miedzianymi. WROCŁAW, MARZEC

7 7. KOMPENSACJA MOCY BIERNEJ Nie projektuje się odrębnego układu kompensacji mocy biernej energii elektrycznej pobieranej przez budynek Epitafium Katyńskiego i obiekty przyległe. Kompensowanie do poziomu określonego w warunkach przyłączenia do sieci RWE, odbywać się będzie na poziomie rozdzielnicy głównej RNN, zlokalizowanej w stacji transformatorowej ST-1 Muzeum Katyńskiego i jest objęte odrębnym projektem wykonawczym. 8. ROZLICZENIOWY POMIAR ENERGII ELEKTRYCZNEJ Nie projektuje się instalowania niezależnego układu do rozliczenia z RWE Stoen Operator zużycia energii elektrycznej pobieranej przez budynek Epitafium Katyńskiego i obiekty przyległe. Rozliczenie odbywać się będzie w ramach opomiarowania całego założenia architektonicznego Muzeum, zgodnie z wymaganiami zawartymi w warunków przyłączenia do sieci RWE Stoen Operator. 9. WYŁĄCZNIK POŻAROWY PRĄDU Budynek Epitafium Katyńskiego nie wymaga montażu wyłącznika pożarowego prądu. Odcięcie zasilania budynku Epitafium Katyńskiego i obiektów przyległych realizowane będzie wyłącznikiem głównym zabudowanym w projektowanej rozdzielnicy RO2 lub w stacji transformatorowej. 10. INSTALACJA OŚWIETLENIOWA Informacje ogólne Instalację oświetleniową projektuje się wykonać zgodnie z wymogami zawartymi w wytycznych ekspozycyjnych i architektonicznych. Ze względu na charakter obiektów, nie przewiduje się wykonywania instalacji oświetleniowej w oparciu o normę PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1. Miejsca pracy we wnętrzach. Na tej podstawie projektuje się następujące minimalne średnie wartości natężenia oświetlenia ogólnego: tunel komunikacja - 20lx, pomieszczenia techniczne - 200lx, oświetlenie ekspozycyjne w pomieszczeniu epitafium - natężenie dostosowane do wymagań ekspozycyjnych Parametry opraw oświetleniowych zostały zawarte w legendzie opraw oświetleniowych, a ich lokalizacja została przedstawiona na rzutach. Dokładne rozmieszczenie opraw należy dokonać wg rzutów projektu architektury. Wyjątek stanowią pomieszczenia techniczne. W przypadku tych pomieszczeń rozmieszczenie opraw oświetleniowych należy dokonać po zakończeniu montażu kanałów wentylacyjnych oraz instalacji rurowych, uwzględniając ich przebieg. Przy doborze stosowanych opraw Wykonawca musi się kierować parametrami zawartymi w legendzie opraw oraz wytycznymi estetycznymi zawartymi w projekcie architektury. Typy oprawa określone w legendzie opraw należy traktować jako przykładowe, mające na celu ułatwić określenie wymagań estetycznych i jakościowych. Wszelkie obliczenia parametrów oświetlenia, w tym wymaganych poziomów natężenia oświetlenia wykonywane były dla tych typów opraw. WROCŁAW, MARZEC

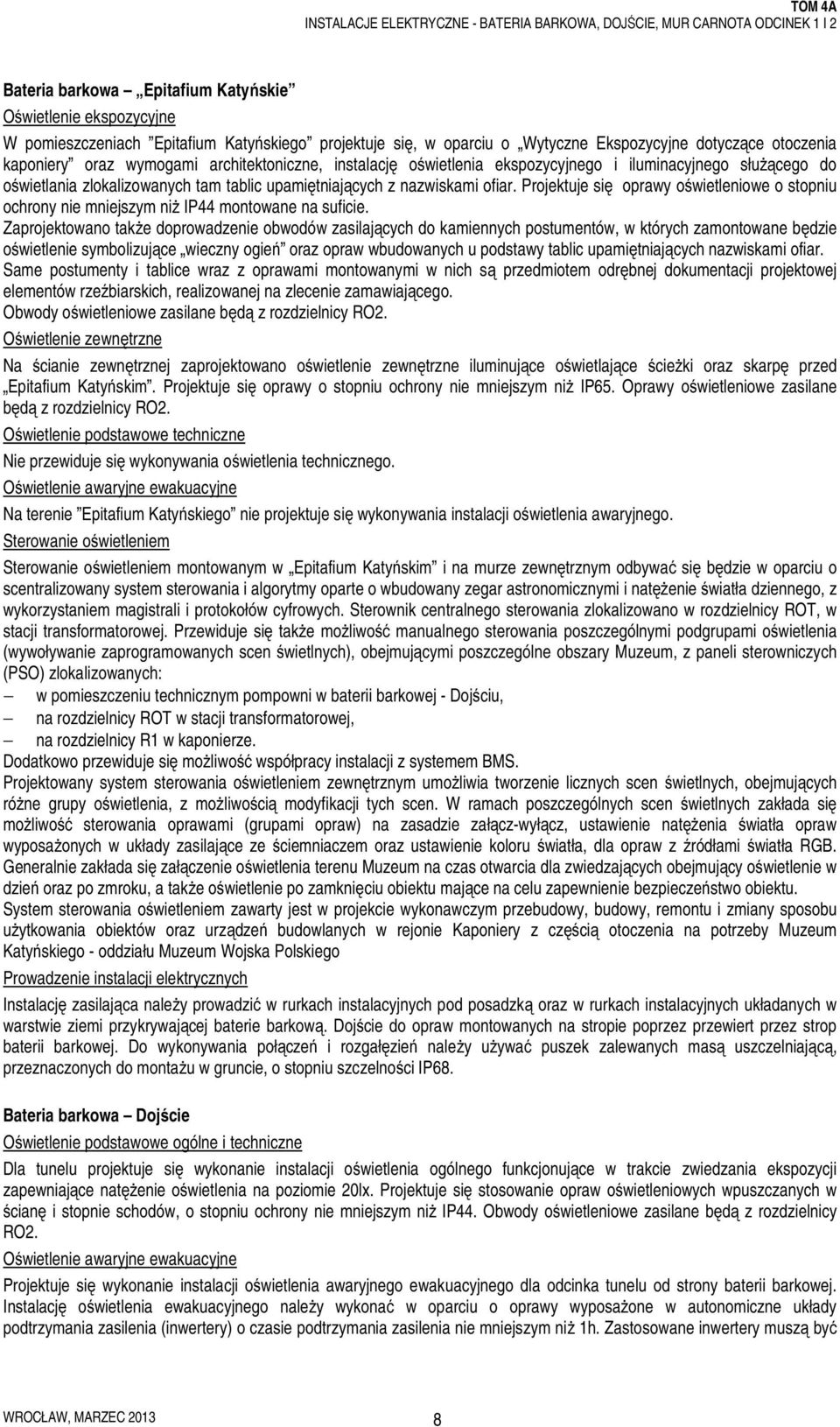

8 Bateria barkowa Epitafium Katyńskie Oświetlenie ekspozycyjne W pomieszczeniach Epitafium Katyńskiego projektuje się, w oparciu o Wytyczne Ekspozycyjne dotyczące otoczenia kaponiery oraz wymogami architektoniczne, instalację oświetlenia ekspozycyjnego i iluminacyjnego służącego do oświetlania zlokalizowanych tam tablic upamiętniających z nazwiskami ofiar. Projektuje się oprawy oświetleniowe o stopniu ochrony nie mniejszym niż IP44 montowane na suficie. Zaprojektowano także doprowadzenie obwodów zasilających do kamiennych postumentów, w których zamontowane będzie oświetlenie symbolizujące wieczny ogień oraz opraw wbudowanych u podstawy tablic upamiętniających nazwiskami ofiar. Same postumenty i tablice wraz z oprawami montowanymi w nich są przedmiotem odrębnej dokumentacji projektowej elementów rzeźbiarskich, realizowanej na zlecenie zamawiającego. Obwody oświetleniowe zasilane będą z rozdzielnicy RO2. Oświetlenie zewnętrzne Na ścianie zewnętrznej zaprojektowano oświetlenie zewnętrzne iluminujące oświetlające ścieżki oraz skarpę przed Epitafium Katyńskim. Projektuje się oprawy o stopniu ochrony nie mniejszym niż IP65. Oprawy oświetleniowe zasilane będą z rozdzielnicy RO2. Oświetlenie podstawowe techniczne Nie przewiduje się wykonywania oświetlenia technicznego. Oświetlenie awaryjne ewakuacyjne Na terenie Epitafium Katyńskiego nie projektuje się wykonywania instalacji oświetlenia awaryjnego. Sterowanie oświetleniem Sterowanie oświetleniem montowanym w Epitafium Katyńskim i na murze zewnętrznym odbywać się będzie w oparciu o scentralizowany system sterowania i algorytmy oparte o wbudowany zegar astronomicznymi i natężenie światła dziennego, z wykorzystaniem magistrali i protokołów cyfrowych. Sterownik centralnego sterowania zlokalizowano w rozdzielnicy ROT, w stacji transformatorowej. Przewiduje się także możliwość manualnego sterowania poszczególnymi podgrupami oświetlenia (wywoływanie zaprogramowanych scen świetlnych), obejmującymi poszczególne obszary Muzeum, z paneli sterowniczych (PSO) zlokalizowanych: w pomieszczeniu technicznym pompowni w baterii barkowej - Dojściu, na rozdzielnicy ROT w stacji transformatorowej, na rozdzielnicy R1 w kaponierze. Dodatkowo przewiduje się możliwość współpracy instalacji z systemem BMS. Projektowany system sterowania oświetleniem zewnętrznym umożliwia tworzenie licznych scen świetlnych, obejmujących różne grupy oświetlenia, z możliwością modyfikacji tych scen. W ramach poszczególnych scen świetlnych zakłada się możliwość sterowania oprawami (grupami opraw) na zasadzie załącz-wyłącz, ustawienie natężenia światła opraw wyposażonych w układy zasilające ze ściemniaczem oraz ustawienie koloru światła, dla opraw z źródłami światła RGB. Generalnie zakłada się załączenie oświetlenia terenu Muzeum na czas otwarcia dla zwiedzających obejmujący oświetlenie w dzień oraz po zmroku, a także oświetlenie po zamknięciu obiektu mające na celu zapewnienie bezpieczeństwo obiektu. System sterowania oświetleniem zawarty jest w projekcie wykonawczym przebudowy, budowy, remontu i zmiany sposobu użytkowania obiektów oraz urządzeń budowlanych w rejonie Kaponiery z częścią otoczenia na potrzeby Muzeum Katyńskiego - oddziału Muzeum Wojska Polskiego Prowadzenie instalacji elektrycznych Instalację zasilająca należy prowadzić w rurkach instalacyjnych pod posadzką oraz w rurkach instalacyjnych układanych w warstwie ziemi przykrywającej baterie barkową. Dojście do opraw montowanych na stropie poprzez przewiert przez strop baterii barkowej. Do wykonywania połączeń i rozgałęzień należy używać puszek zalewanych masą uszczelniającą, przeznaczonych do montażu w gruncie, o stopniu szczelności IP68. Bateria barkowa Dojście Oświetlenie podstawowe ogólne i techniczne Dla tunelu projektuje się wykonanie instalacji oświetlenia ogólnego funkcjonujące w trakcie zwiedzania ekspozycji zapewniające natężenie oświetlenia na poziomie 20lx. Projektuje się stosowanie opraw oświetleniowych wpuszczanych w ścianę i stopnie schodów, o stopniu ochrony nie mniejszym niż IP44. Obwody oświetleniowe zasilane będą z rozdzielnicy RO2. Oświetlenie awaryjne ewakuacyjne Projektuje się wykonanie instalacji oświetlenia awaryjnego ewakuacyjnego dla odcinka tunelu od strony baterii barkowej. Instalację oświetlenia ewakuacyjnego należy wykonać w oparciu o oprawy wyposażone w autonomiczne układy podtrzymania zasilenia (inwertery) o czasie podtrzymania zasilenia nie mniejszym niż 1h. Zastosowane inwertery muszą być WROCŁAW, MARZEC

9 przystosowane do pracy w niskich temperaturach i muszą posiadać układ autotestu. Obwody oświetlenia ewakuacyjnego będą zasilane z rozdzielnicy RO2. Sterowanie oświetleniem Sterowanie oświetleniem montowanym w Dojściu odbywać się będzie w oparciu o scentralizowany system sterowania, analogicznie jak oświetlenie Epitafium Katyńskiego. Sterowanie oświetleniem technicznym szybu windy oraz w pomieszczeniu pompowni będzie się odbywać lokalnie łącznikiem zlokalizowanym przy wejściu do pomieszczenia.. Prowadzenie instalacji elektrycznych Instalację zasilająca należy prowadzić w rurkach instalacyjnych ułożonych po wykonaniu elementów konstrukcyjnych ścian i zatopionych później w warstwie wykończeniowej ścian z betonu. W pomieszczeniu pompowni instalację układać w rurkach instalacyjnych na uchwytach dystansowych. Mur Carnota, odcinek 1 i 2 Oświetlenie ekspozycyjne zewnętrzne Wzdłuż Muru Carnota projektuje się, w oparciu o Wytyczne Ekspozycyjne dotyczące otoczenia kaponiery oraz wymogami architektoniczne, instalację oświetlenia ekspozycyjnego i iluminacyjnego służącego do oświetlania zlokalizowanych wzdłuż Alei Nieobecnych postumentów kamiennych, płaskorzeźb montowanych na murze, stanowiących elementy ekspozycji oraz oświetlenia ścieżki wzdłuż muru. Projektuje się oprawy oświetleniowe o stopniu ochrony nie mniejszym niż IP65. Obwody oświetleniowe zasilane będą z rozdzielnicy RO2 oraz R3.1. Oświetlenie ogólne techniczne Nie przewiduje się wykonywania oświetlenia technicznego. Oświetlenie awaryjne Nie projektuje się wykonywania instalacji oświetlenia awaryjnego. Sterowanie oświetleniem Sterowanie oświetleniem montowanym na murze Sterowanie oświetleniem montowanym w Dojściu odbywać się będzie w oparciu o scentralizowany system sterowania, analogicznie jak oświetlenie Epitafium Katyńskiego. Prowadzenie instalacji elektrycznych Poziome odcinki instalacji zasilającej oświetlenie na murze należy prowadzić w rurach instalacyjnych układanych w bruździe wykonanej przez wyjęcie jednej warstwy cegieł w górnej części muru, zgodnie z wytycznymi zawartymi w projekcie architektury. Po ułożeniu instalacji mur będzie odtworzony. Pionowe odcinki, do opraw montowanych we wnękach otworów pszczelniczych w murze, należy układać w rurze instalacyjnej, przewiercie wykonanym od gór muru. Prace budowlane związane z wykonaniem bruzdy i jej zamurowaniem oraz przewiertami ujęte są w projekcie architektonicznym. Przewody zasilające i sterownicze do opraw należy prowadzić w przelocie, tak by nie pozostawiać widocznych puszek instalacyjnych. Zasilanie oświetlenia ekspozycyjnego w terenie wzdłuż Alei Nieobecnych W ramach projektu przewiduje się wyprowadzenie z rozdzielnic RO2 oraz R3.1 obwodów zasilających oświetlenie ekspozycyjne zewnętrzne, rozmieszczone w terenie wzdłuż Muru Carnota. Oprawy te oraz linie je zasilające ujęto w Projekcie wykonawczym budowy, przebudowy oraz rozbiórki przyłączy, odcinków sieci oraz instalacji zewnętrznych w otoczeniu Kaponiery oraz Baterii Barkowej na potrzeby Muzeum Katyńskiego - oddziału Muzeum Wojska Polskiego, tom 3A. 11. INSTALACJA GNIAZD WTYKOWYCH Bateria barkowa Epitafium Katyńskie Projektuje się zainstalowanie minimalnej ilości gniazd wtykowych służących jedynie do celów remontowych i konserwacyjnych. Gniazda wtykowe będą montowane w miejscach niewidocznych dla osób zwiedzających ekspozycję, we wnękach w posadzce wykonanych przy tablicach upamiętniających z nazwiskami ofiar. Obwody gniazd wtykowych zasilane będą z rozdzielnicy RO2. Przewody zasilające należy doprowadzić w rurkach instalacyjnych zalewanych w posadzce. Należy stosować osprzęt instalacyjny o stopniu ochrony minimum IP44. WROCŁAW, MARZEC

10 Bateria barkowa Dojście Projektuje się zainstalowanie minimalnej ilości gniazd wtykowych służących jedynie do celów remontowych i konserwacyjnych w pomieszczeniu pompowni oraz szybie windowym. Obwody gniazd wtykowych zasilane będą z rozdzielnicy RO2. Przewody zasilające należy doprowadzić w rurkach instalacyjnych montowanych natynkowo, na uchwytach dystansowych, w przypadku pomieszczenia pompowni i szybu windowego oraz w rurkach instalacyjnych zatopionych w betonie warstwy wykończeniowej ścian tunelu i schodów. Należy stosować osprzęt instalacyjny o stopniu ochrony minimum IP44. Mur Carnota, odcinek 1 i 2 Nie przewiduje się wykonywania instalacji gniazd wtykowych. 12. ZASILANIE URZĄDZEŃ TECHNOLOGICZNYCH OBIEKTU Bateria barkowa Epitafium Katyńskie Urządzenia teletechniczne W obszarze baterii barkowej Epitafium Katyńskiego projektuje się montaż urządzeń dozoru TV zasilanych poprzez przełącznik telewizji dozorowej. Nie jest w związku z tym wymagane doprowadzenie dodatkowych przewodów zasilających do w/w urządzeń. Bateria barkowa Dojście Urządzenia teletechniczne W obszarze baterii barkowej Dojściu projektuje się montaż urządzeń dozoru TV zasilanych poprzez przełącznik telewizji dozorowej. Nie jest w związku z tym wymagane doprowadzenie dodatkowych przewodów zasilających do w/w urządzeń. Winda W tunelu przewidziano montaż windy dla osób niepełnosprawnych. Winda będzie zasilana niezależnym obwodem z rozdzielnicy RNN w stacji transformatorowej ST-1 Muzeum Katyńskiego, wg odrębnego projektu PZT. Rozdzielnica windy RD1 będzie dostarczona w ramach dostawy windy. Instalacja oświetleniowa związana z windą oraz gniazda wtykowe związane z szybem windy zasilane będą z rozdzielnicy RO2. Mur Carnota, odcinek 1 i 2 Urządzenia teletechniczne Na murze projektuje się montaż urządzeń dozoru TV zasilanych poprzez przełącznik telewizji dozorowej. Nie jest w związku z tym wymagane doprowadzenie dodatkowych przewodów zasilających do w/w urządzeń. 13. INSTALACJA UZIEMIENIA I ODGROMOWA Bateria barkowa Epitafium Katyńskie Instalacja uziemienia Obiekt nie wymaga wykonania instalacji uziemienia. Instalacja odgromowa Obiekt nie wymaga wykonania instalacji uziemienia. Bateria barkowa Dojście WROCŁAW, MARZEC

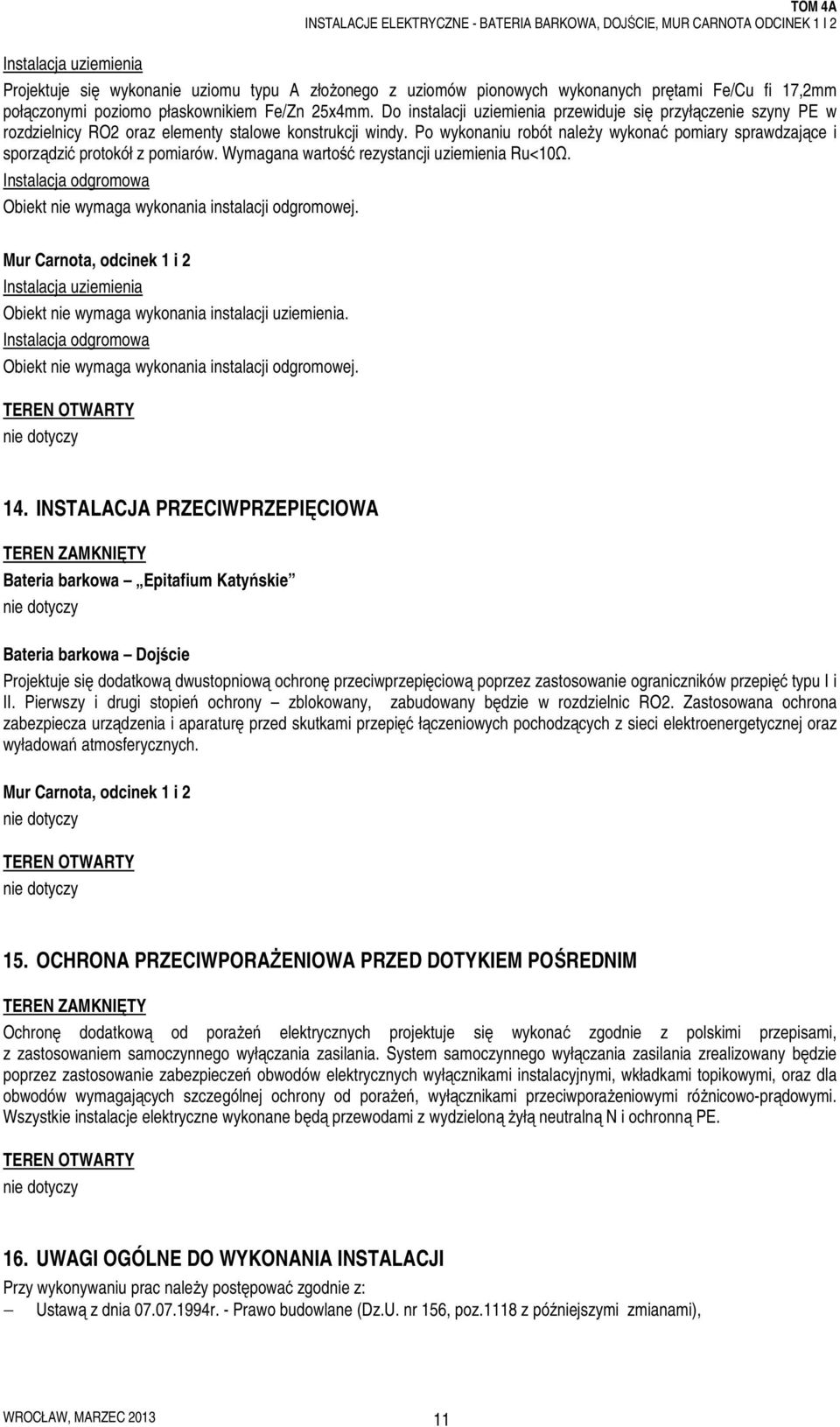

11 Instalacja uziemienia Projektuje się wykonanie uziomu typu A złożonego z uziomów pionowych wykonanych prętami Fe/Cu fi 17,2mm połączonymi poziomo płaskownikiem Fe/Zn 25x4mm. Do instalacji uziemienia przewiduje się przyłączenie szyny PE w rozdzielnicy RO2 oraz elementy stalowe konstrukcji windy. Po wykonaniu robót należy wykonać pomiary sprawdzające i sporządzić protokół z pomiarów. Wymagana wartość rezystancji uziemienia Ru<10Ω. Instalacja odgromowa Obiekt nie wymaga wykonania instalacji odgromowej. Mur Carnota, odcinek 1 i 2 Instalacja uziemienia Obiekt nie wymaga wykonania instalacji uziemienia. Instalacja odgromowa Obiekt nie wymaga wykonania instalacji odgromowej. 14. INSTALACJA PRZECIWPRZEPIĘCIOWA Bateria barkowa Epitafium Katyńskie Bateria barkowa Dojście Projektuje się dodatkową dwustopniową ochronę przeciwprzepięciową poprzez zastosowanie ograniczników przepięć typu I i II. Pierwszy i drugi stopień ochrony zblokowany, zabudowany będzie w rozdzielnic RO2. Zastosowana ochrona zabezpiecza urządzenia i aparaturę przed skutkami przepięć łączeniowych pochodzących z sieci elektroenergetycznej oraz wyładowań atmosferycznych. Mur Carnota, odcinek 1 i OCHRONA PRZECIWPORAŻENIOWA PRZED DOTYKIEM POŚREDNIM Ochronę dodatkową od porażeń elektrycznych projektuje się wykonać zgodnie z polskimi przepisami, z zastosowaniem samoczynnego wyłączania zasilania. System samoczynnego wyłączania zasilania zrealizowany będzie poprzez zastosowanie zabezpieczeń obwodów elektrycznych wyłącznikami instalacyjnymi, wkładkami topikowymi, oraz dla obwodów wymagających szczególnej ochrony od porażeń, wyłącznikami przeciwporażeniowymi różnicowo-prądowymi. Wszystkie instalacje elektryczne wykonane będą przewodami z wydzieloną żyłą neutralną N i ochronną PE. 16. UWAGI OGÓLNE DO WYKONANIA INSTALACJI Przy wykonywaniu prac należy postępować zgodnie z: Ustawą z dnia r. - Prawo budowlane (Dz.U. nr 156, poz.1118 z późniejszymi zmianami), WROCŁAW, MARZEC

12 Ustawą z dnia r. - O planowaniu i zagospodarowaniu przestrzennym (Dz.U. nr 80, poz. 717 z późniejszymi zmianami i aktami wykonawczymi do ww. ustaw), Rozporządzeniem Ministra Infrastruktury z dnia r. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz.690 z późniejszymi zmianami), Rozporządzeniem Ministra Infrastruktury z dnia W sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401), Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie ochrony przeciwporażeniowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz. 719), Odpowiednimi arkuszami Przepisów Budowy Urządzeń Elektroenergetycznych, wymaganiami wieloarkuszowej normy PN-HD Instalacje elektryczne niskiego napięcia oraz Instalacje elektryczne w obiektach budowlanych, szczegółowymi normami i wytycznymi branżowymi, Wiedzą techniczną. 17. SPIS ZAŁĄCZNIKÓW: Tabel 1. Legenda opraw oświetleniowych, Warunki Przyłączenia RWE Stoen Operator znak NDP\WW\00373\2011 z dnia SPIS RYSUNKÓW LEGENDA OZNACZEŃ I UWAGI 71_B_IE_0_001 - BATERIA BARKOWA EPITAFIUM KATYŃSKIE. RZUT PARTERU. INSTALACJE ELEKTRYCZNE 71_B_IE_E_101 1:50 BATERIA BARKOWA EPITAFIUM KATYŃSKIE. RZUT DACHU. INSTALACJE ELEKTRYCZNE 71_B_IE_E_102 1:50 BATERIA BARKOWA DOJŚCIE. RZUT POZIOMU 0. INSTALACJE ELEKTRYCZNE 71_B_IE_D_101 1:50 BATERIA BARKOWA DOJŚCIE. RZUT POZIOMU +1. INSTALACJE ELEKTRYCZNE 71_B_IE_D_102 1:50 MUR CARNOTA ODC.1 RZUT. INSTALACJE ELEKTRYCZNE 71_B_IE_M1_101 1:100 MUR CARNOTA ODC.2 RZUT. INSTALACJE ELEKTRYCZNE 71_B_IE_M2_101 1:100 ROZDZIELNICA RO2 71_B_IE_D_201 - opracowanie: mgr inż. Waldemar Pięciński WROCŁAW, MARZEC
