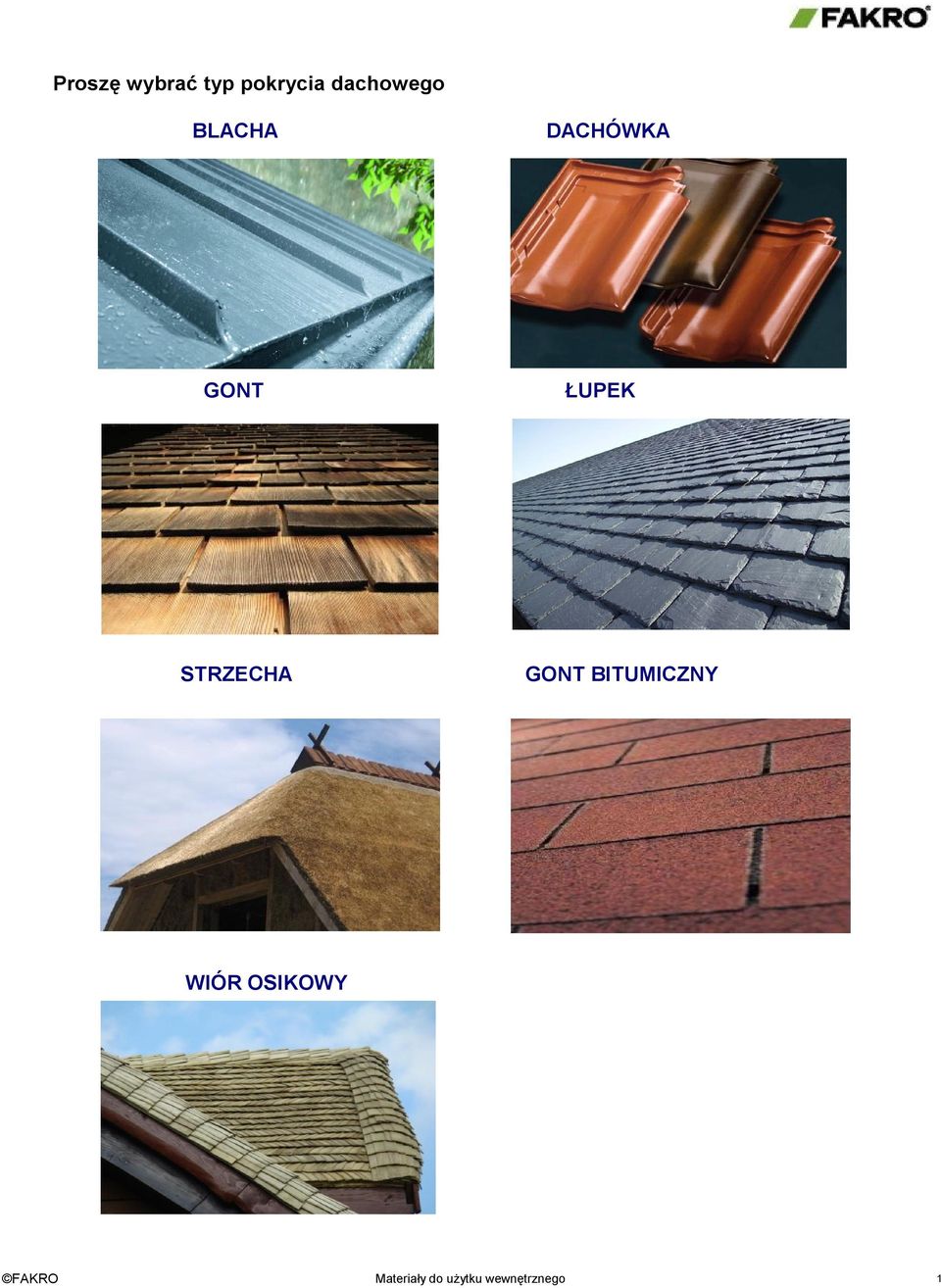

1 Proszę wybrać typ pokrycia dachowego BLACHA GONT STRZECHA DACHÓWKA ŁUPEK GONT BITUMICZNY WIÓR OSIKOWY 1

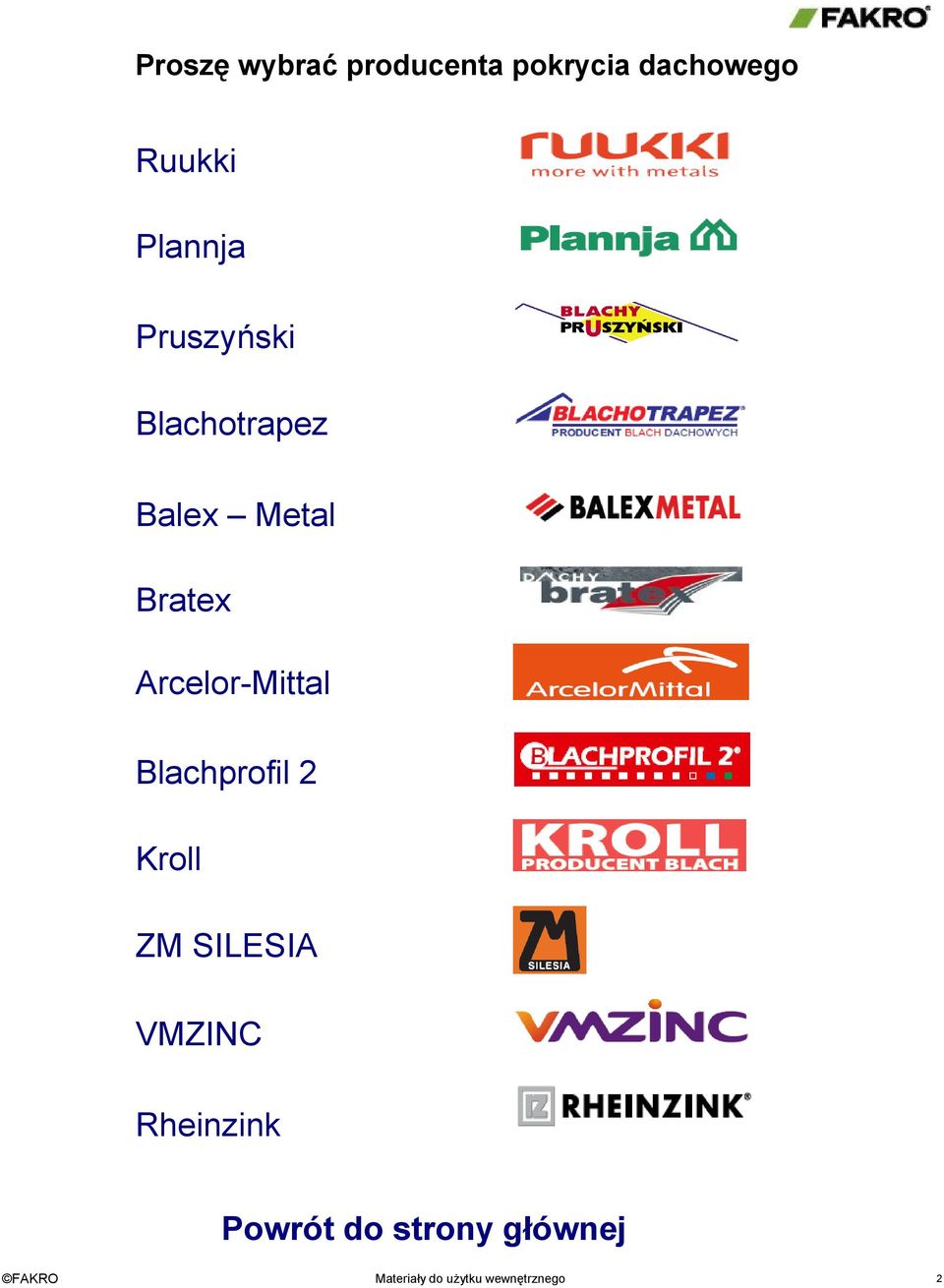

2 Proszę wybrać producenta pokrycia dachowego Ruukki Plannja Pruszyński Blachotrapez Balex Metal Bratex Arcelor-Mittal Blachprofil 2 Kroll ZM SILESIA VMZINC Rheinzink Powrót do strony głównej 2

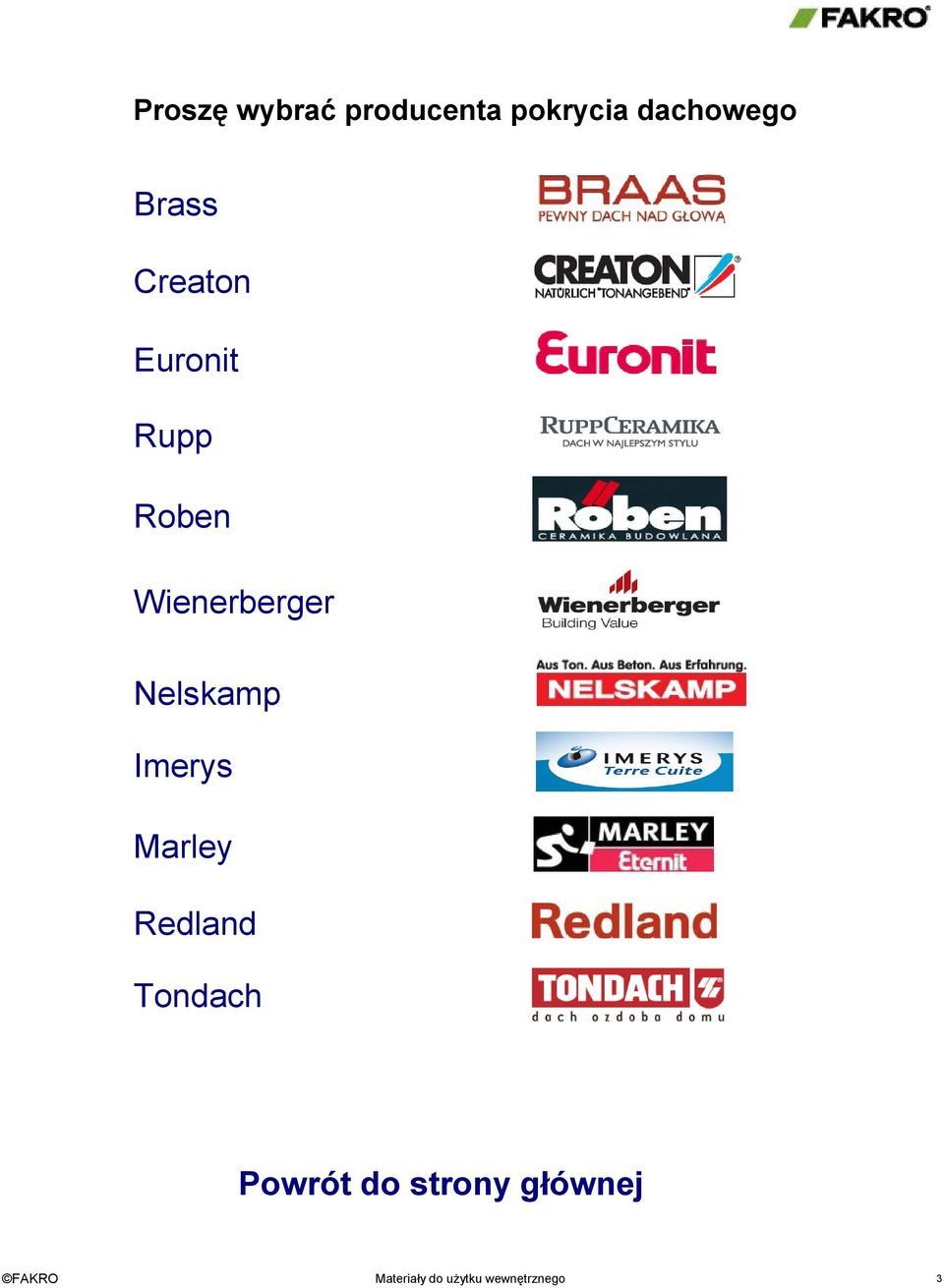

3 Proszę wybrać producenta pokrycia dachowego Brass Creaton Euronit Rupp Roben Wienerberger Nelskamp Imerys Marley Redland Tondach Powrót do strony głównej 3

4 BRAAS BAŁTYCKA CELTYCKA GRECKA ROMAŃSKA REVIVA TEGALIT LANDMARK Powrót do strony głównej Powrót do producentów dachówek 4

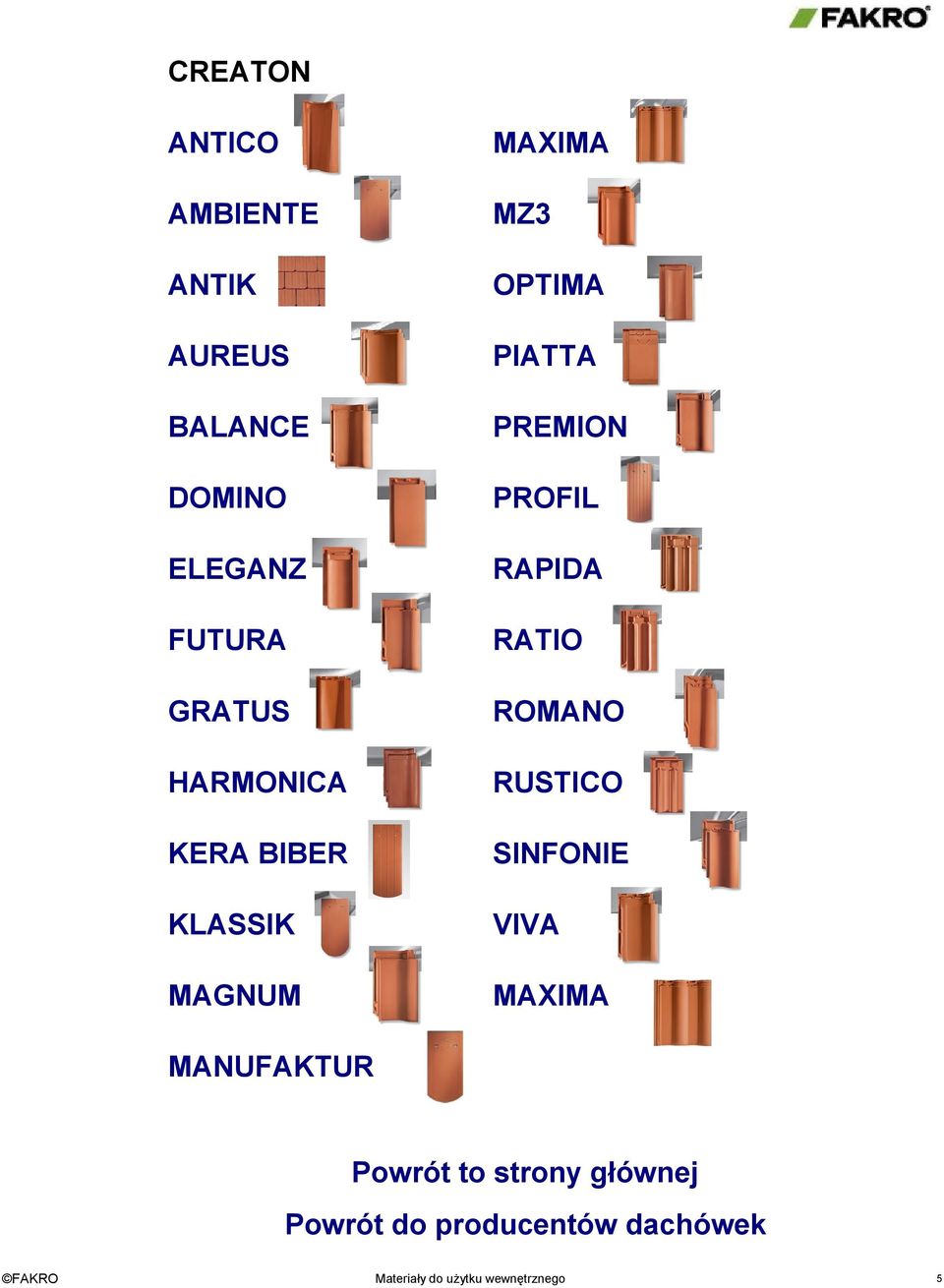

5 CREATON ANTICO MAXIMA AMBIENTE MZ3 ANTIK OPTIMA AUREUS PIATTA BALANCE PREMION DOMINO PROFIL ELEGANZ RAPIDA FUTURA RATIO GRATUS ROMANO HARMONICA RUSTICO KERA BIBER SINFONIE KLASSIK VIVA MAGNUM MAXIMA MANUFAKTUR Powrót do producentów dachówek 5

6 EURONIT EXTRA KAPSTADT PROFIL S VERONA Powrót do strony głównej Powrót do producentów dachówek 6

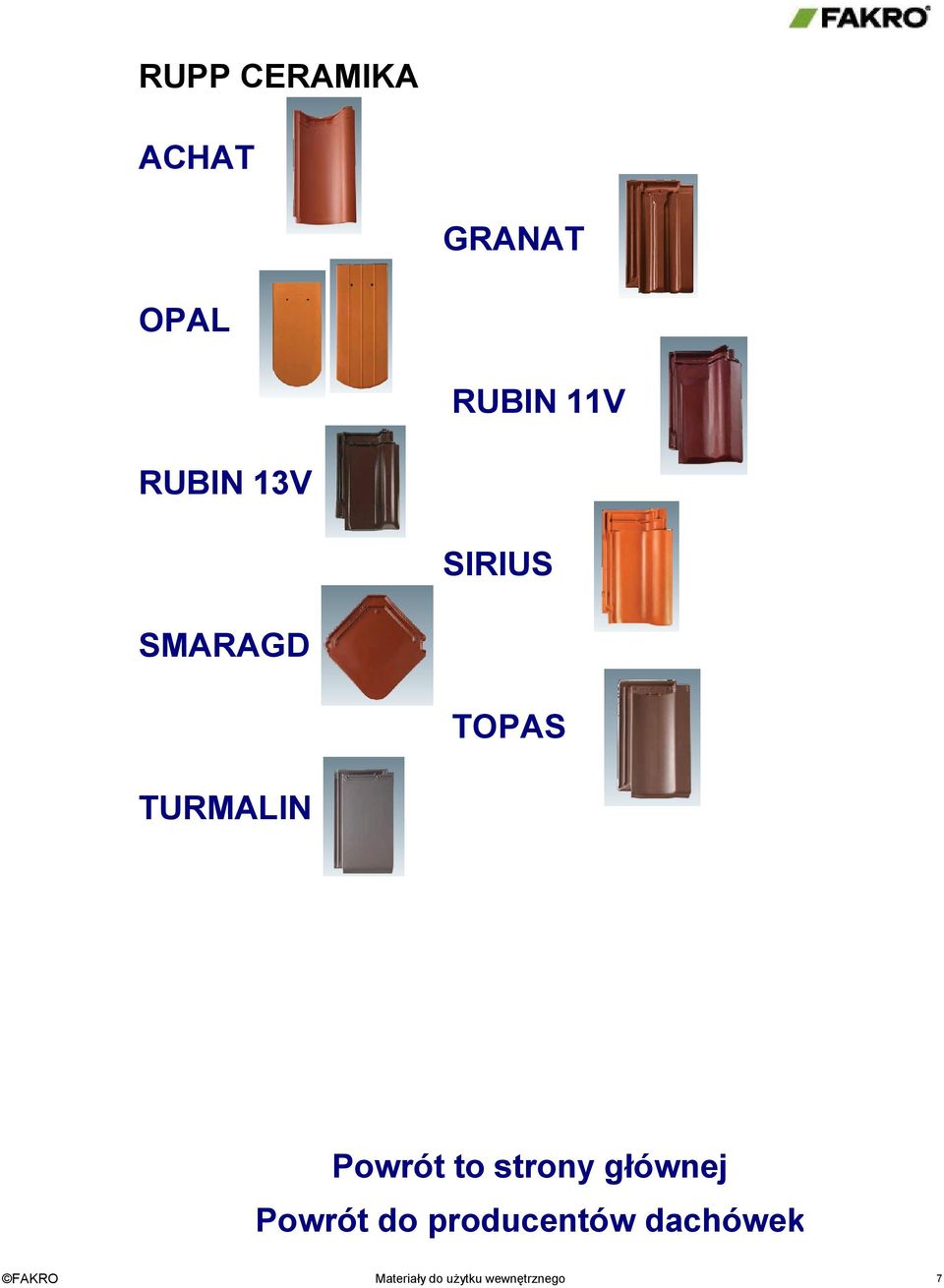

7 RUPP CERAMIKA ACHAT GRANAT OPAL RUBIN 11V RUBIN 13V SIRIUS SMARAGD TOPAS TURMALIN Powrót do producentów dachówek 7

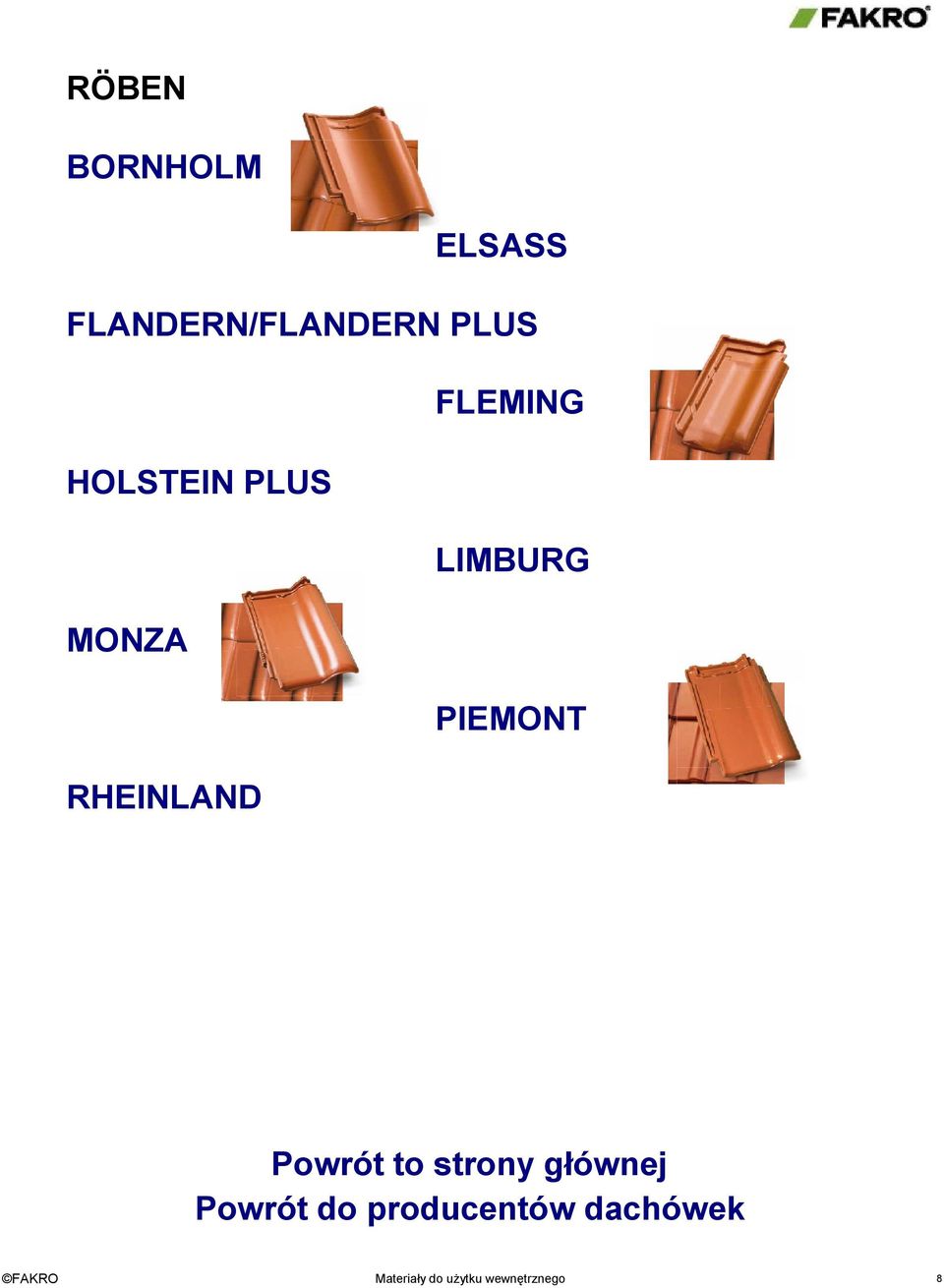

8 RÖBEN BORNHOLM ELSASS FLANDERN/FLANDERN PLUS FLEMING HOLSTEIN PLUS LIMBURG MONZA PIEMONT RHEINLAND Powrót do producentów dachówek 8

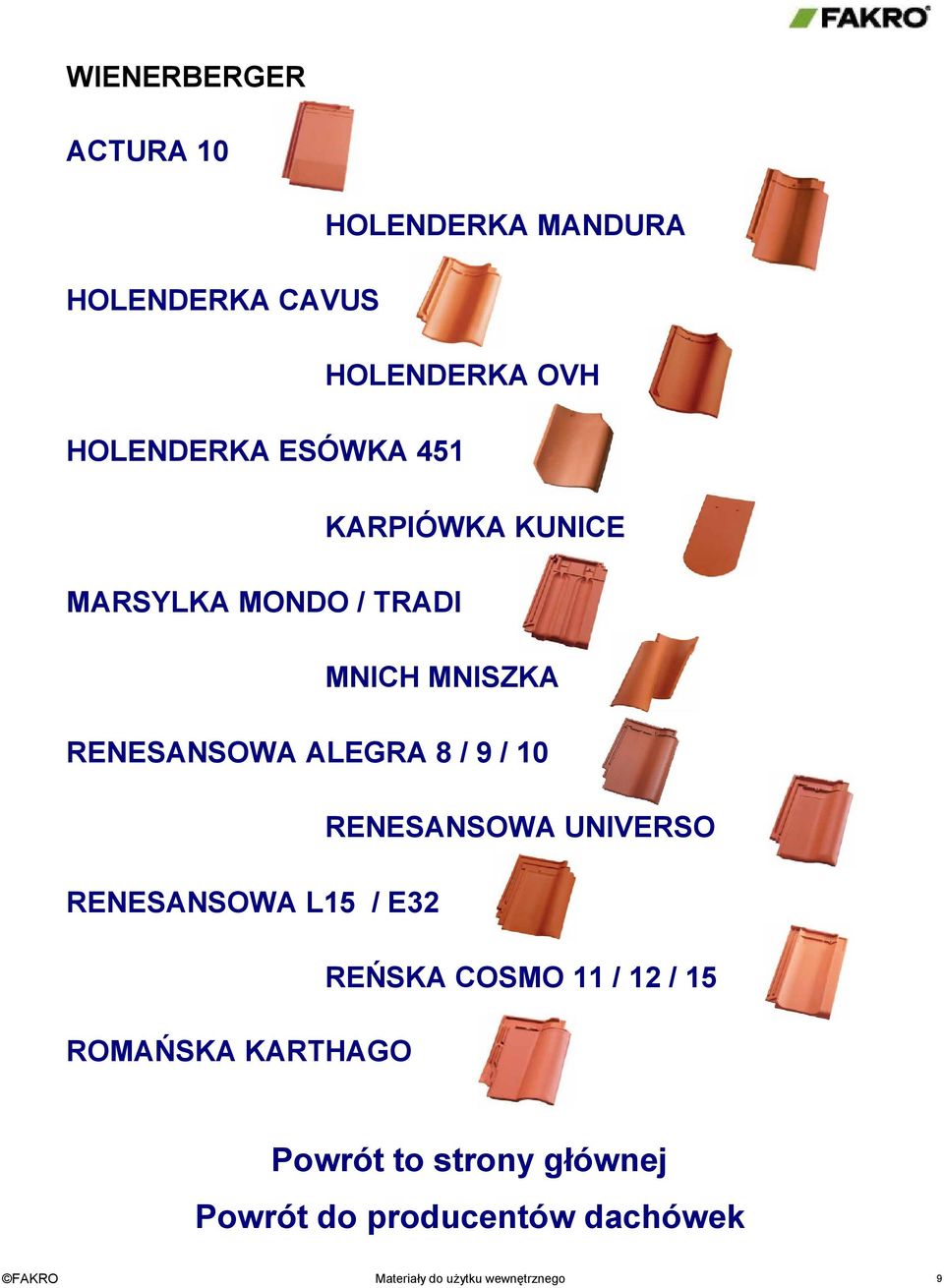

9 WIENERBERGER ACTURA 10 HOLENDERKA MANDURA HOLENDERKA CAVUS HOLENDERKA OVH HOLENDERKA ESÓWKA 451 KARPIÓWKA KUNICE MARSYLKA MONDO / TRADI MNICH MNISZKA RENESANSOWA ALEGRA 8 / 9 / 10 RENESANSOWA UNIVERSO RENESANSOWA L15 / E32 REŃSKA COSMO 11 / 12 / 15 ROMAŃSKA KARTHAGO Powrót do producentów dachówek 9

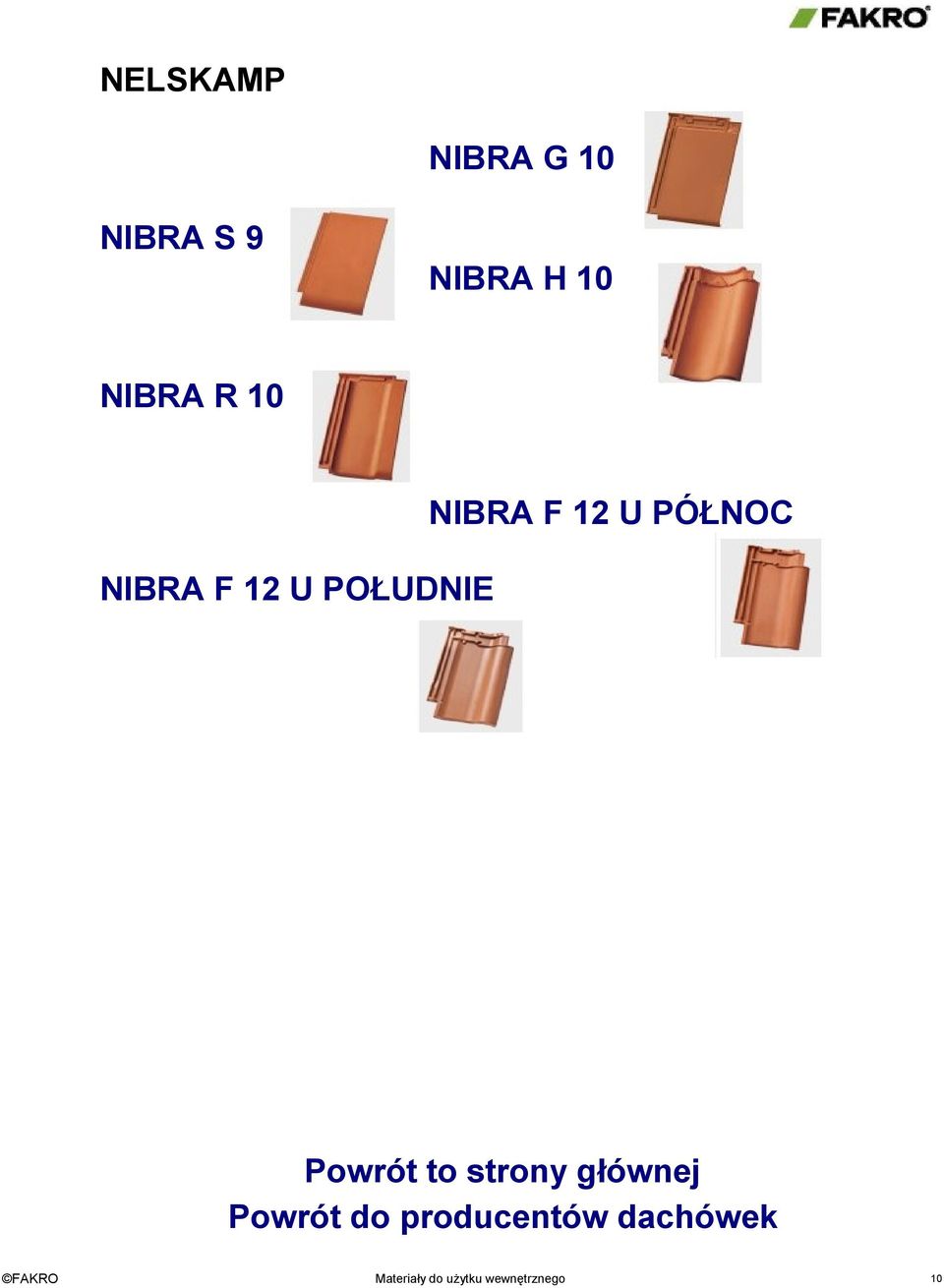

10 NELSKAMP NIBRA G 10 NIBRA S 9 NIBRA H 10 NIBRA R 10 NIBRA F 12 U PÓŁNOC NIBRA F 12 U POŁUDNIE Powrót do producentów dachówek 10

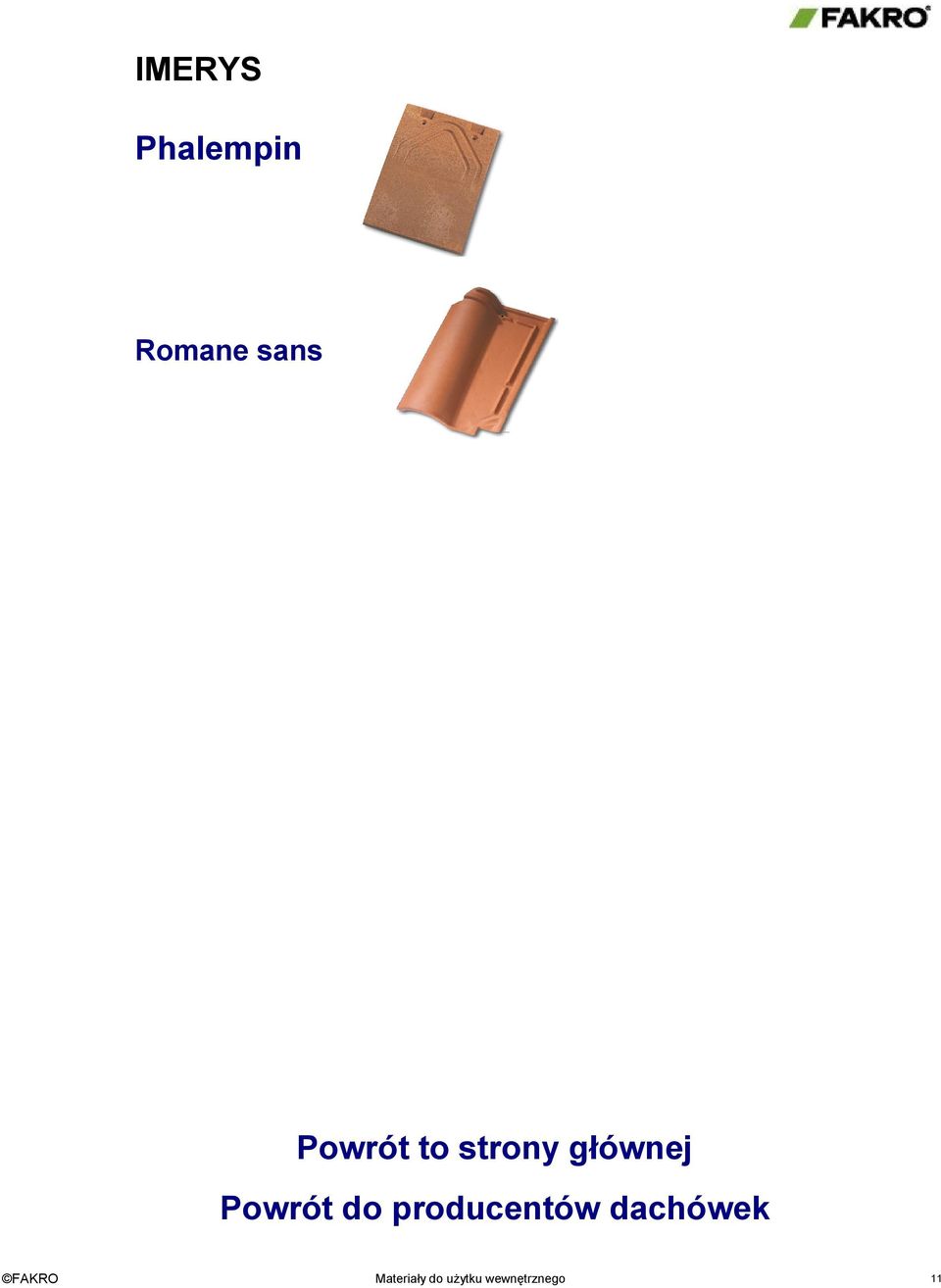

11 IMERYS Phalempin Romane sans Powrót do producentów dachówek 11

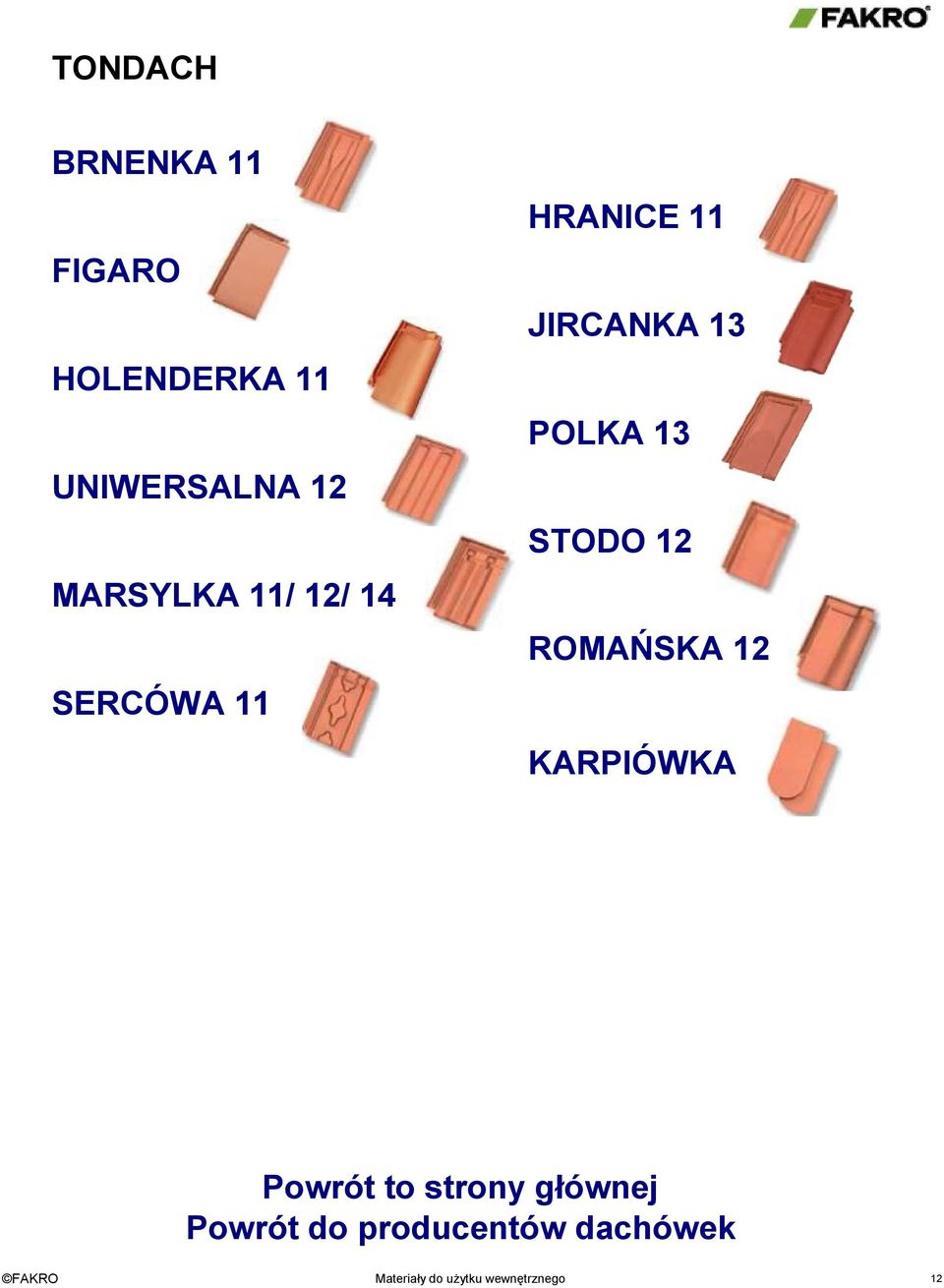

12 TONDACH BRNENKA 11 HRANICE 11 FIGARO JIRCANKA 13 HOLENDERKA 11 POLKA 13 UNIWERSALNA 12 STODO 12 MARSYLKA 11/ 12/ 14 ROMAŃSKA 12 SERCÓWA 11 KARPIÓWKA Powrót do producentów dachówek 12

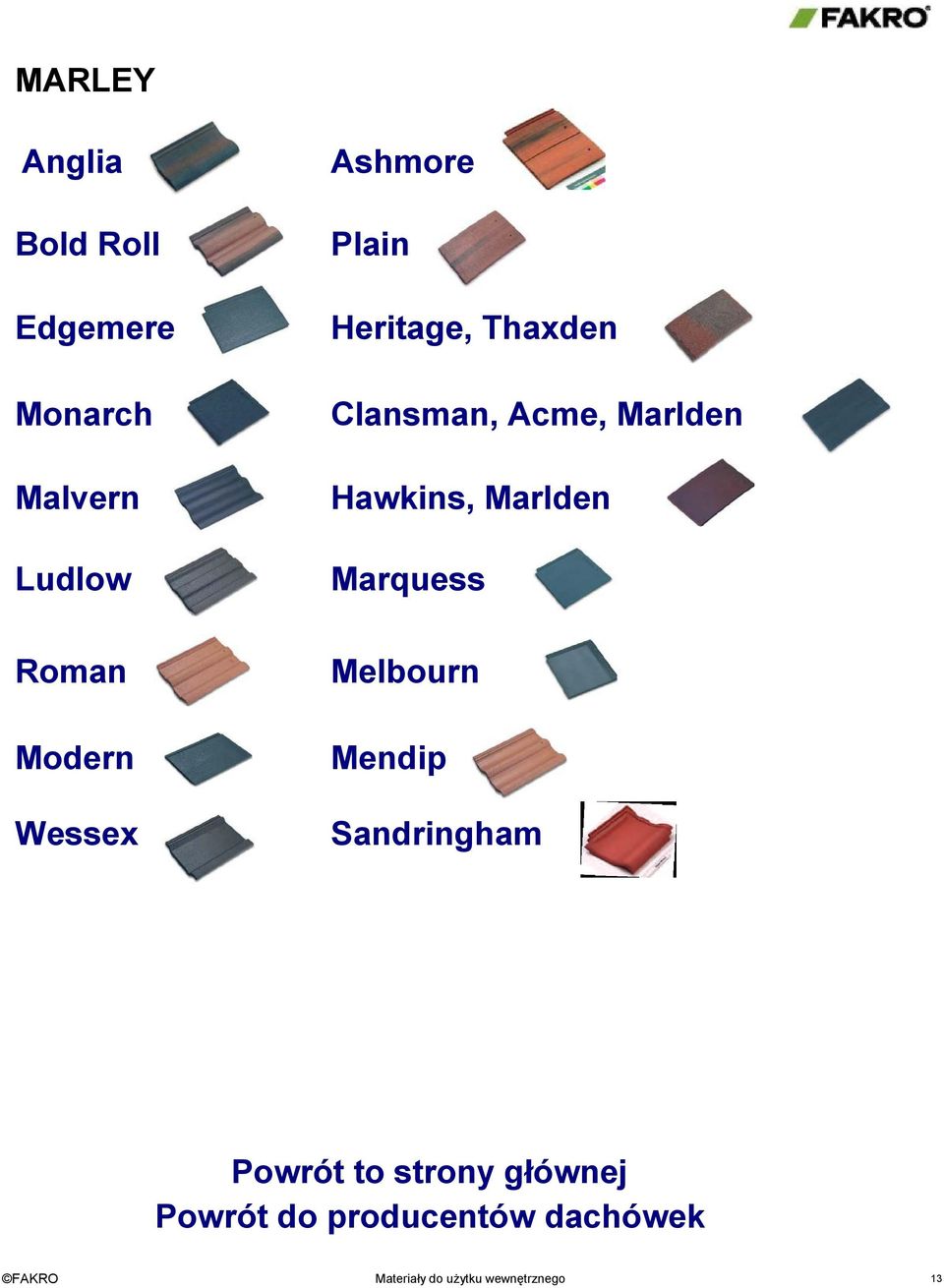

13 MARLEY Anglia Ashmore Bold Roll Plain Edgemere Heritage, Thaxden Monarch Clansman, Acme, Marlden Malvern Hawkins, Marlden Ludlow Marquess Roman Melbourn Modern Mendip Wessex Sandringham Powrót do producentów dachówek 13

14 REDLAND Cambrian Renown Cathedral Clay Regent Downland Roman Grovebury Richmond Heathland Rosemary Landmark Saxon Landmark Slate Stonewold Norfolk 49 Tile Powrót do producentów dachówek 14

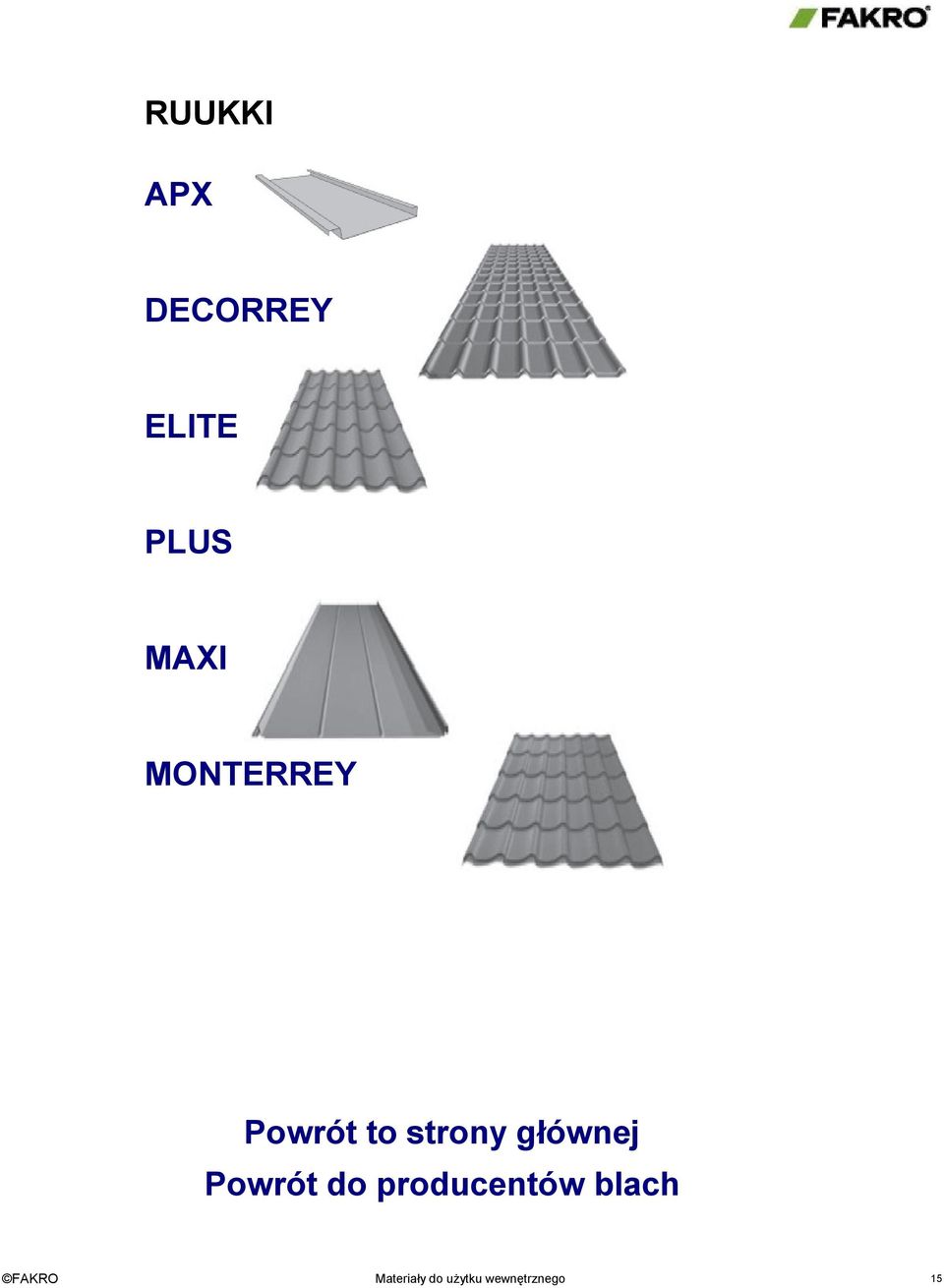

15 RUUKKI APX DECORREY ELITE PLUS MAXI CLASSIC MONTERREY Powrót do producentów blach 15

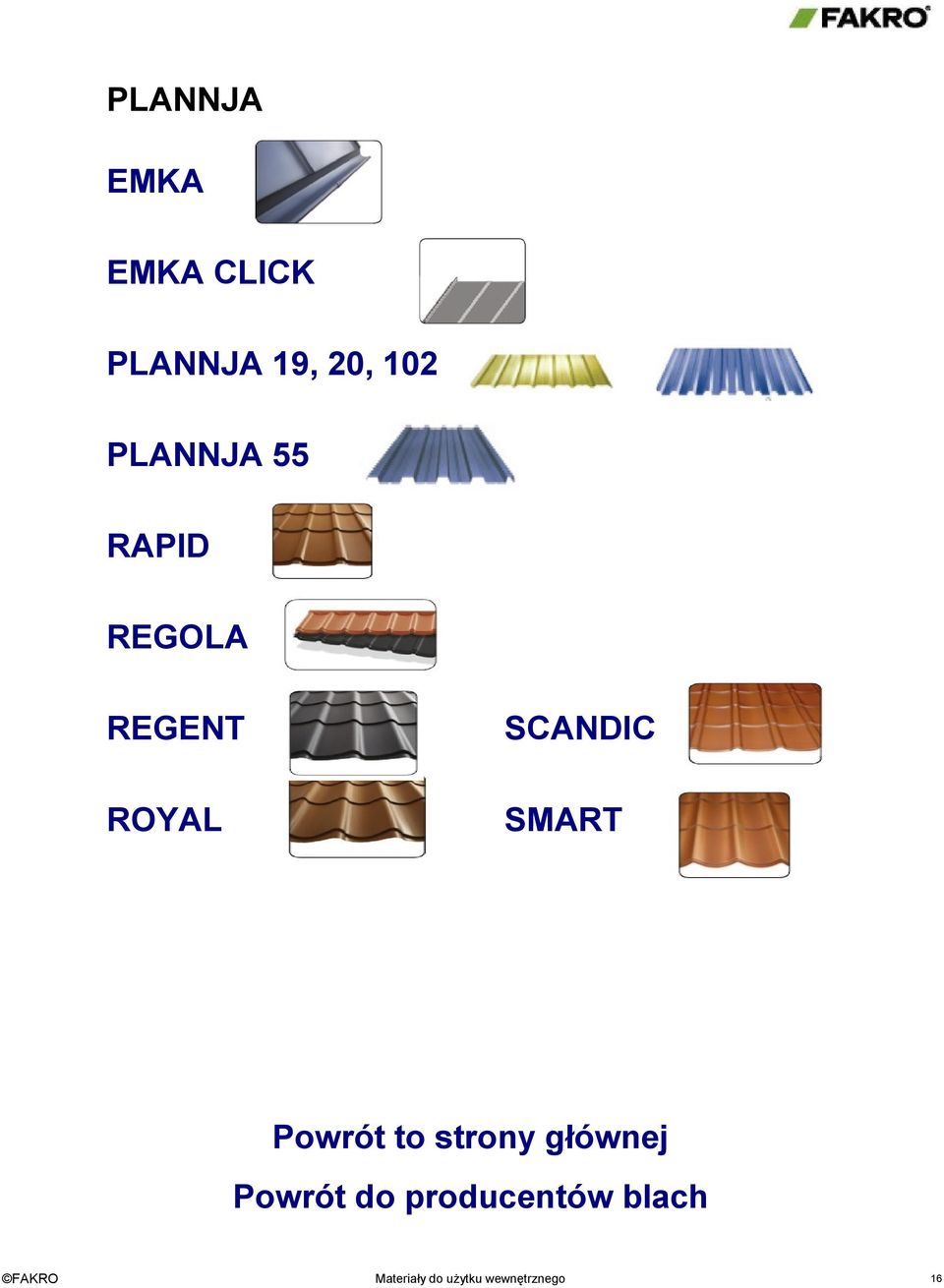

16 PLANNJA EMKA EMKA CLICK PLANNJA 19, 20, 102 PLANNJA 55 RAPID REGOLA REGENT SCANDIC ROYAL SMART Powrót do producentów blach 16

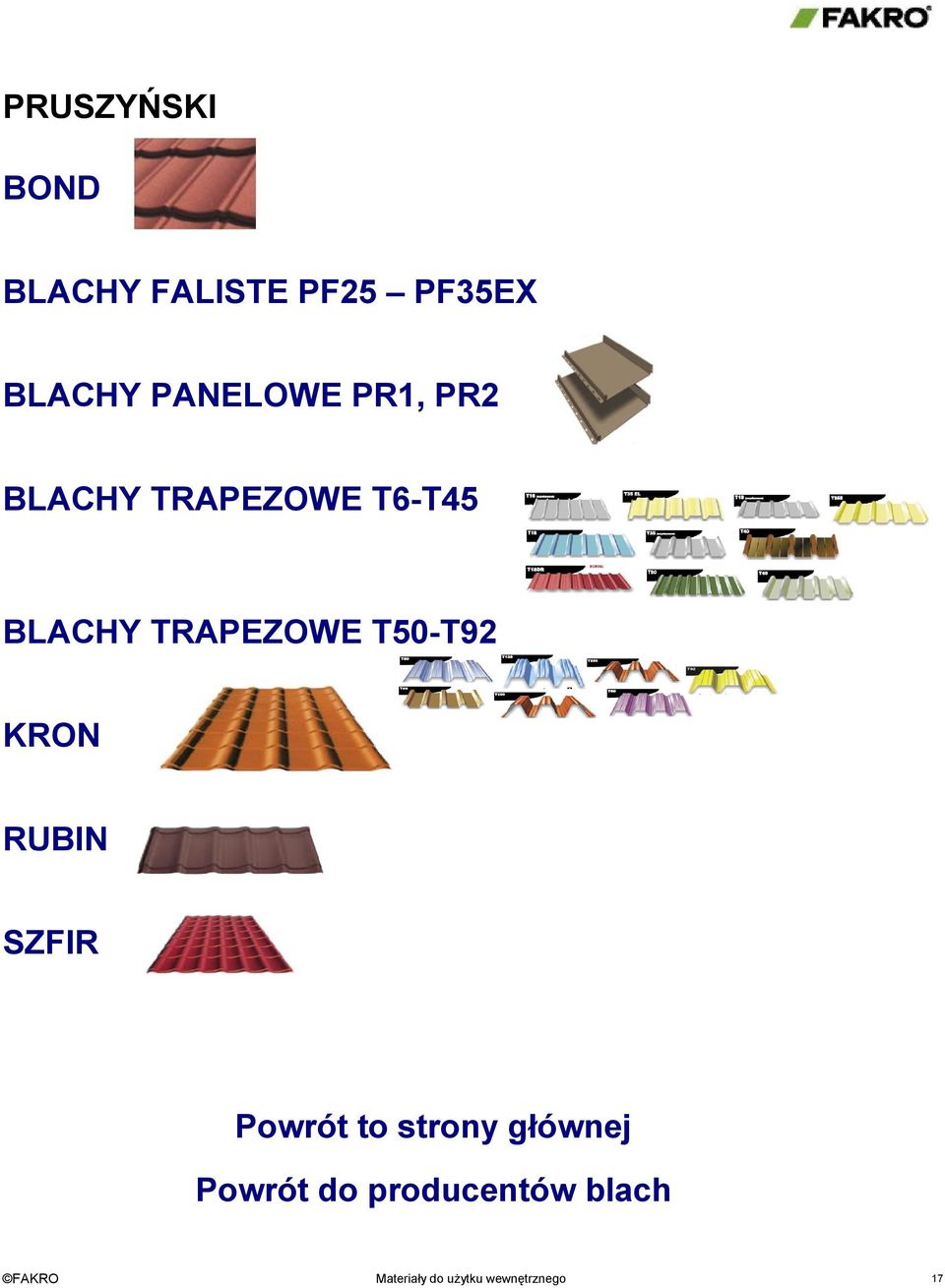

17 PRUSZYŃSKI BOND BLACHY FALISTE PF25 PF35EX BLACHY PANELOWE PR1, PR2 BLACHY TRAPEZOWE T6-T45 BLACHY TRAPEZOWE T50-T92 KRON RUBIN SZFIR Powrót do producentów blach 17

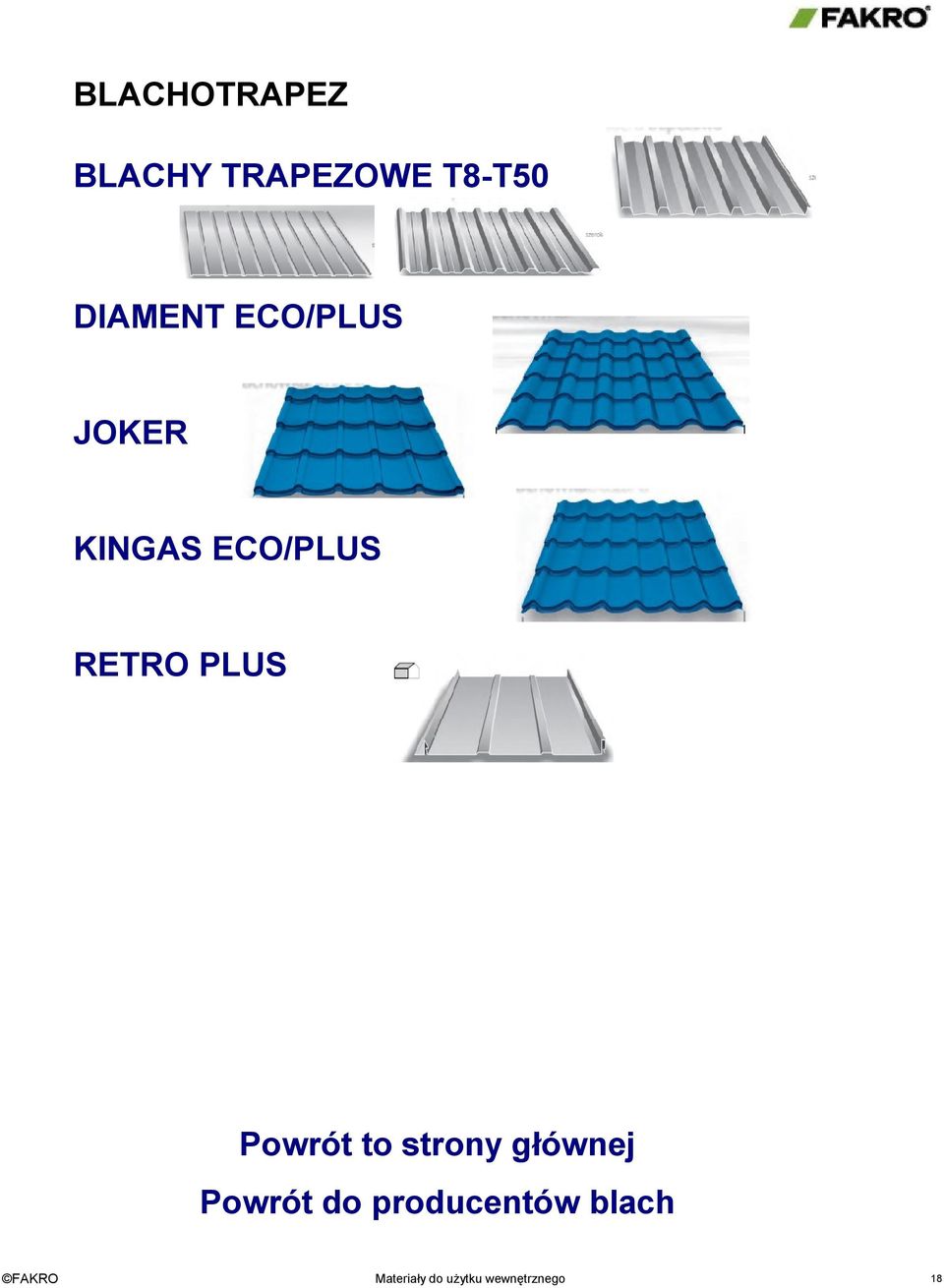

18 BLACHOTRAPEZ BLACHY TRAPEZOWE T8-T50 DIAMENT ECO/PLUS JOKER KINGAS ECO/PLUS RETRO PLUS Powrót do producentów blach 18

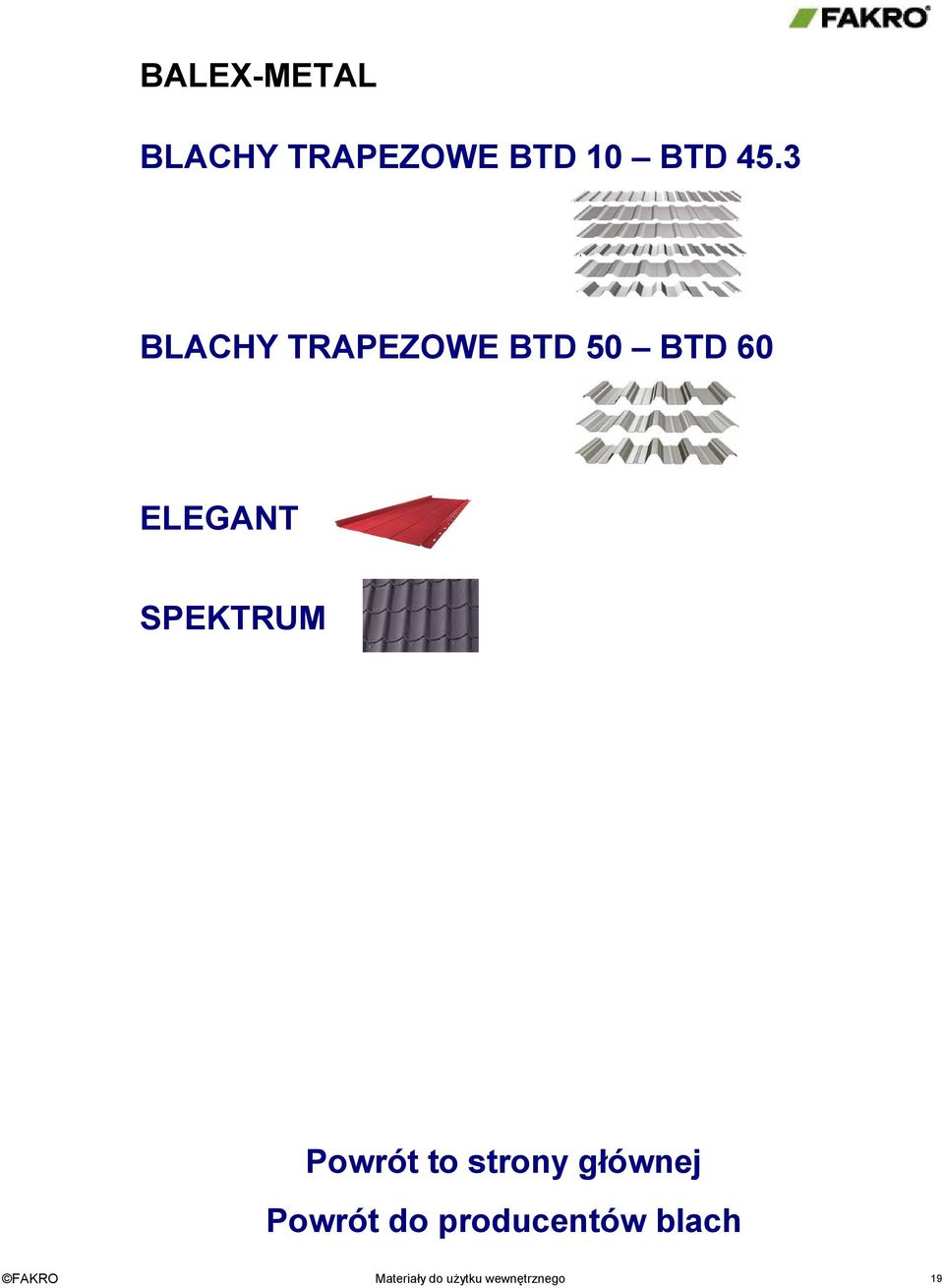

19 BALEX-METAL BLACHY TRAPEZOWE BTD 10 BTD BLACHY TRAPEZOWE BTD 50 BTD 60 ELEGANT SPEKTRUM Powrót do producentów blach 19

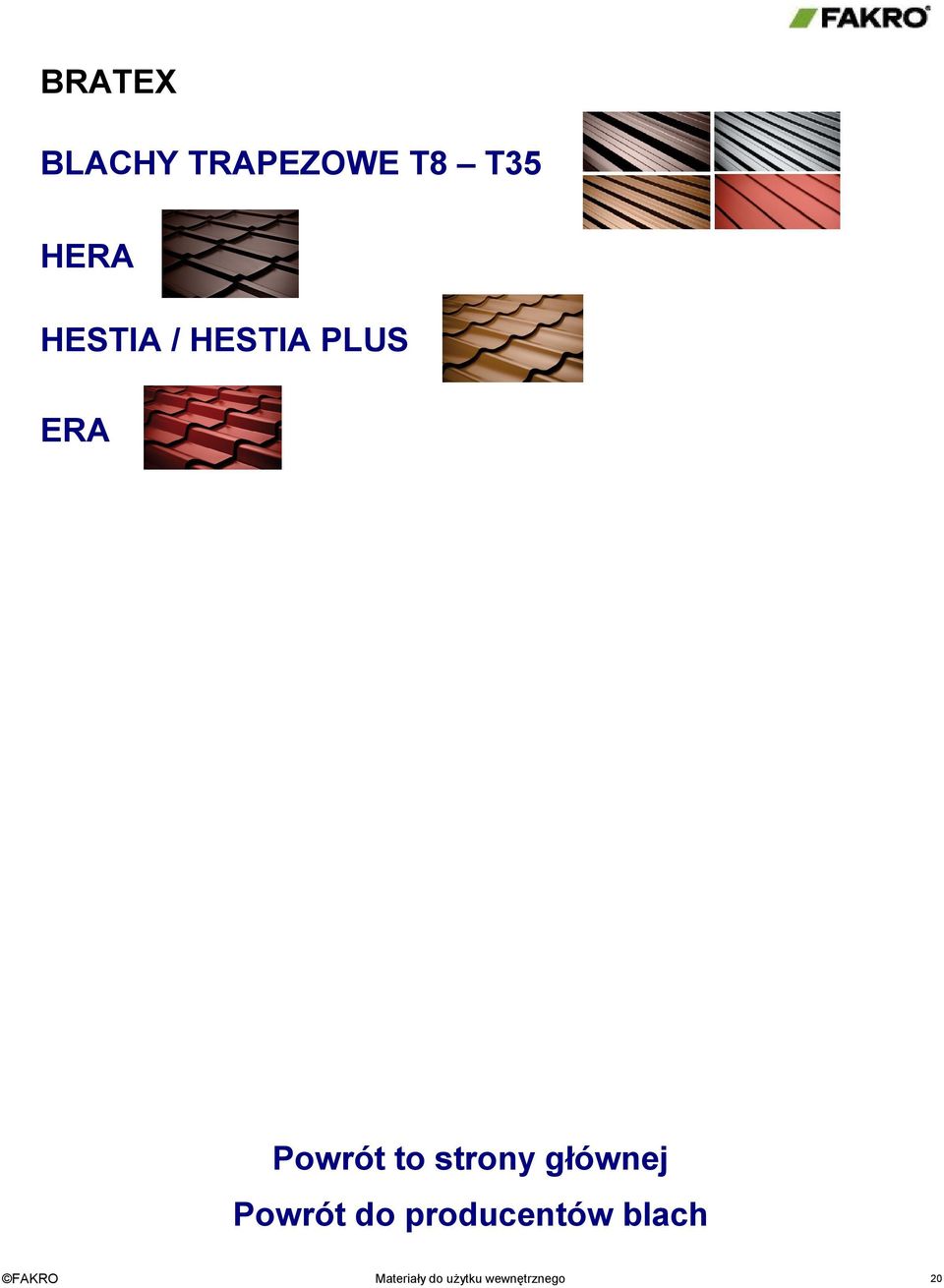

20 BRATEX BLACHY TRAPEZOWE T8 T35 HERA HESTIA / HESTIA PLUS ERA Powrót do producentów blach 20

21 ARCELOR-MITTAL HALNY ANTICA HALNY ROMANA MAKUA Powrót do producentów blach 21

22 BLACHPROFIL 2 ALFA PLUS OMEGA LAMBDA BLACHA TRAPEZOWA T8 T 35 BLACHA TRAPEZOWA T50-T90 Powrót do producentów blach 22

23 KROLL KROLL PLUS MISTRAL SYRIUS RETRO PANEL BLACHA TRAPEZOWA TK-7, TK-18, TKR-18, TKR-35 Powrót do producentów blach 23

24 ZM SILESIA BLACHA TYTANOWO CYNKOWA NATURALNA PATYNOWANA Powrót do producentów blach 24

25 VMZINC QUARTZ-ZINC ANTHRA-ZINC PIGMENTO Powrót do producentów blach 25

26 RHEINZINK BLACHA TYTANOWO CYNKOWA Powrót do producentów blach 26

27 Do pokryć dachowych typu łupek zalecany jest kołnierz: Okna dachowe Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć łuskowych płaskich. ELV Opcje dodatkowe Kołnierz w wersji Thermo/Isorama Kołnierz w wersji J Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze do zespoleń Kołnierz uszczelniający do pokryć łuskowych płaskich, do zespoleń kolankowych. EUV-L/B Zakres montażu: Kołnierz uszczelniający do pokryć łuskowych płaskich, do zespolenia kalenicowego. ERV-L Zakres montażu: Kołnierz uszczelniający do pokryć łuskowych płaskich, do zespolenia mansardowego. KMV-L Zakres montażu: (okno górne), (okno dolne) Moduł do zespoleń poziomych KL(N,V) 1/2/3 KX(N,V)-L 4/5/6 Moduł do zespoleń blokowych Moduł do zespoleń pionowych KD(V,N)-L 27

28 Do pokryć dachowych typu strzecha zalecany jest kołnierz: Nazwa Opis Kołnierze specjalne Kołnierz uszczelniający do pokryć typu strzecha. Głębokość montażu okna: okno montowane na ETV-A kątownikach ponad konstrukcją dachu. Zakres montażu: Kołnierz z fartuchem aluminiowym. Kołnierz uszczelniający do pokryć typu strzecha. Głębokość montażu okna: okno montowane na ETV-B kątownikach ponad konstrukcją dachu. Zakres montażu: Kołnierz z wydłużonym dolnym elementem Opcje dodatkowe Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ 28

29 Do pokryć dachowych typu gont bitumiczny zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe ESV ESJ Kołnierz uszczelniający do pokryć płaskich. Kołnierz uszczelniający do pokryć płaskich. Głębokość montażu okna: J. Zakres montażu: Opcje dodatkowe Kołnierz w wersji Thermo/Isorama Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze specjalne ESA Kołnierze do zespoleń EUV/B ERV-S KMV ESV DUO KS(N,V,J) -1/2/3 KX(N,V,J) -4/5/6 KD(N,V,J) Kołnierz uszczelniający do pokryć płaskich. Głębokość montażu okna: góra okna montowana na kątownikach ponad konstrukcją dachu, dół okna montowany na głębokości V Zakres montażu: Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. Zakres montażu: Kołnierz uszczelniający do pokryć płaskich, do zespolenia kalenicowego. Zakres montażu: Uniwersalny kołnierz uszczelniający do zespolenia mansardowego Zakres montażu: (okno górne), (okno dolne) Kołnierz do zespoleń okien dachowych w układzie B2/1. Odstęp między oknami 18 lub 40mm. Moduły kołnierzy do zespoleń poziomych Moduły kołnierzy do zespoleń blokowych Moduł kołnierza do zespolenia pionowego 29

30 Do pokryć dachowych typu karpiówka zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć łuskowych grubych. EGV Zakres montażu: Opcje dodatkowe Kołnierz w wersji Thermo/Isorama Kołnierz w wersji J Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze specjalne Kołnierz uszczelniający do pokryć łuskowych grubych. EPV Zakres montażu: Kołnierz uszczelniający do pokryć łuskowych grubych, do zespoleń kolankowych. EGV-F Zakres montażu: Kołnierze do zespoleń Kołnierz uszczelniający do zespolenia kolankowego, do pokryć łuskowych grubych. EUV-G/B Zakres montażu: Kołnierz uszczelniający do zespolenia kalenicowego do pokryć Łuskowych grubych. ERV-G Zakres montażu: Kołnierz uszczelniający do zespolenia mansardowego do pokryć Łuskowych grubych KMV-G Zakres montażu: (okno górne), (okno dolne) KG(N,V,J) -1/2/3 Moduły kołnierzy do zespoleń poziomych KX(N,V,J)-G 4/5/6 Moduły kołnierzy do zespoleń blokowych Moduł kołnierza do zespolenia pionowego KD(N,V,J) -G 30

31 Do profilowanych pokryć dachowych zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć profilowanych. EZV-A EZV-P Kołnierz uszczelniający do pokryć profilowanych. EZN-P Głębokość montażu okna: N. EZN-A Kołnierz uszczelniający do pokryć profilowanych. Głębokość montażu okna: J. EZJ-P Zakres montażu: EZJ-A Kołnierz na zamówienie Opcje dodatkowe Dostępny w wersji Isorama Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze specjalne Kołnierz uszczelniający do pokryć profilowanych. EZV-AT Thermo Grubość docieplenia: 22mm Kołnierz uszczelniający do pokryć profilowanych. EZV-A XDP Kołnierz zawiera zestaw izolacyjny XDP Kołnierz uszczelniający do pokryć profilowanych. Głębokość montażu okna: góra okna montowana na kątownikach ponad EZA-P konstrukcją dachu, dół okna montowany na EZA-A głębokości V. Zakres montażu: Kołnierze do zespoleń Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUV/B Zakres montażu: Dostępny również w wersji J Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUN/B Głębokość montażu okna: N. Zakres montażu: Kołnierz uszczelniający do pokryć profilowanych do zespolenia kalenicowego. ERV-Z Zakres montażu: Uniwersalny kołnierz uszczelniający do zespolenia mansardowego KMV Zakres montażu: (okno górne), (okno dolne) Kołnierz do zespoleń okien dachowych w układzie B2/1. Odstęp między oknami 18 lub 40mm. EZV DUO KZ(N,V,J) -1/2/3 Moduły kołnierzy do zespoleń poziomych KX(N,V,J) -4/5/6 Moduły kołnierzy do zespoleń blokowych Moduł kołnierza do zespolenia pionowego KD(N,V,J) 31

32 Do wysokoprofilowanych pokryć dachowych zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć wysokoprofilowanych. EHV-A EHV-P Kołnierz uszczelniający do pokryć wysokoprofilowanych. EHN-P Głębokość montażu okna: N. EHN-A Opcje dodatkowe Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze specjalne Kołnierz uszczelniający do pokryć wysokoprofilowanych. EHV-AT Thermo Głębokość montażu okna: V / N. EHN-AT Thermo Grubość docieplenia: 22mm Kołnierz uszczelniający do pokryć wysokoprofilowanych. EHV-AN Isorama Grubość docieplenia (wykonywane przez dekarza): 22mm Kołnierz uszczelniający do pokryć wysokoprofilowanych. Głębokość montażu okna: góra okna montowana na kątownikach ponad EHA-P konstrukcją dachu, dół okna montowany na EHA-A głębokości V. Zakres montażu: Kołnierze do zespoleń Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUV/B Zakres montażu: Dopłata do wersji J : +10% do ceny kołnierza EUV/B Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUN/B Głębokość montażu okna: N. Zakres montażu: Kołnierz uszczelniający do pokryć wysokoprofilowanych do zespolenia kalenicowego. ERN-H Głębokość montażu okna: N. Zakres montażu: Uniwersalny kołnierz uszczelniający do zespolenia mansardowego KMV Zakres montażu: (okno górne), (okno dolne) KH(N,V,J) -1/2/3 Moduły kołnierzy do zespoleń poziomych KX(N,V,J) -4/5/6 Moduły kołnierzy do zespoleń blokowych Moduł kołnierza do zespolenia pionowego KD(N,V,J) 32

33 Do pokryć dachowych wykonanych z blachy płaskiej zalecany jest kołnierz: Nazwa Opis Kołnierze specjalne Kołnierz uszczelniający do blachy płaskiej. EEV/Cu Wykonany z blachy miedzianej. Dopłata do wersji J : +10% do ceny kołnierza EEV Kołnierz uszczelniający do blachy płaskiej. EEV/Tc Wykonany z blachy tytanowo-cynkowej. Dopłata do wersji J : +10% do ceny kołnierza EEV Kołnierze standardowe Kołnierz uszczelniający do pokryć płaskich. ESV 33

34 Do pokryć dachowych typu blacha panelowa zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć profilowanych. EBV-P 34

35 Do pokryć dachowych typu gont zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć profilowanych. EZV-A EZV-P Kołnierz uszczelniający do pokryć profilowanych. EZN-P Głębokość montażu okna: N. EZN-A Kołnierz uszczelniający do pokryć profilowanych. Głębokość montażu okna: J. EZJ-P Zakres montażu: EZJ-A Kołnierz na zamówienie Opcje dodatkowe Dostępny w wersji Isorama Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze specjalne Kołnierz uszczelniający do pokryć profilowanych. EZV-AT Thermo Grubość docieplenia: 22mm Kołnierz uszczelniający do pokryć profilowanych. EZV-A XDP Kołnierz zawiera zestaw izolacyjny XDP Kołnierz uszczelniający do pokryć profilowanych. Głębokość montażu okna: góra okna montowana na kątownikach ponad EZA-P konstrukcją dachu, dół okna montowany na EZA-A głębokości V. Zakres montażu: Kołnierze do zespoleń Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUV/B Zakres montażu: Dostępny również w wersji J Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUN/B Głębokość montażu okna: N. Zakres montażu: Kołnierz uszczelniający do pokryć profilowanych do zespolenia kalenicowego. ERV-Z Zakres montażu: Uniwersalny kołnierz uszczelniający do zespolenia mansardowego KMV Zakres montażu: (okno górne), (okno dolne) Kołnierz do zespoleń okien dachowych w układzie B2/1. Odstęp między oknami 18 lub 40mm. EZV DUO KZ(N,V,J) -1/2/3 Moduły kołnierzy do zespoleń poziomych KX(N,V,J) -4/5/6 Moduły kołnierzy do zespoleń blokowych Moduł kołnierza do zespolenia pionowego KD(N,V,J) 35

36 Do pokryć typu wiór osikowy zalecany jest kołnierz: Nazwa Opis Kołnierze standardowe Kołnierz uszczelniający do pokryć wysokoprofilowanych. EHN-P Głębokość montażu okna: N. EHN-A Opcje dodatkowe Oblachowanie w kolorze RAL Oblachowanie wykonane z miedzi Oblachowanie wykonane z blachy TZ Kołnierze specjalne Kołnierz uszczelniający do pokryć wysokoprofilowanych. Głębokość montażu okna: N. EHN-AT Thermo Grubość docieplenia: 22mm Kołnierz uszczelniający do pokryć wysokoprofilowanych. Głębokość montażu okna: N. EHN-AN Isorama Grubość docieplenia (wykonywane przez dekarza): 22mm Kołnierze do zespoleń Uniwersalny kołnierz uszczelniający do zespolenia kolankowego. EUN/B Głębokość montażu okna: N. Zakres montażu: Kołnierz uszczelniający do pokryć wysokoprofilowanych do zespolenia kalenicowego. ERN-H Głębokość montażu okna: N. Zakres montażu: Moduły kołnierzy do zespoleń poziomych KH(N) -1/2/3 Moduły kołnierzy do zespoleń blokowych KX(N) -4/5/6 Moduł kołnierza do zespolenia pionowego KD(N) 36

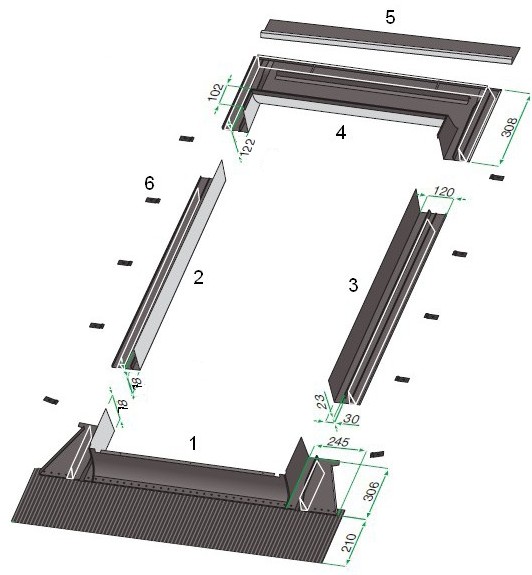

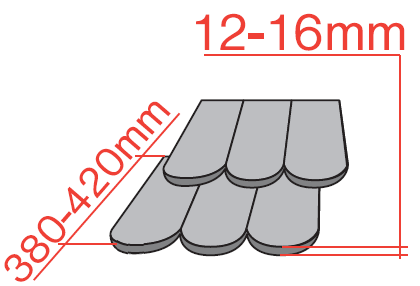

37 SPECYFIKACJA TECHNICZNA EGV, EGV-F, EPV KOŁNIERZ USZCZELNIAJĄCY ZASTOSOWANIE Kołnierz uszczelniający do grubych pokryć łuskowych Maksymalna grubość pokrycia dachowego: 2x16mm (EGV, EGV-F), 2x18mm (EPV) Zakres kąta nachylenia dachu: ELEMENTY KONSTRUKCJI KOŁNIERZA Ilość elementów bocznych kołnierza została odpowiedno dobrana do wysokości okna Dostepny w wersji z fartuchem ołowianym (EPV) i prostymi elementami bocznymi górnego kołnierza (EGV-F) Głębokość montażu okna: V (0) KOMPATYBILNOŚĆ Z OKNAMI Typ kołnierza Typ okna Typ kolektora FT_ FP_ PT_ PP_ FD_ FY_ FE_ FG_ BD_ BV_ BX_ FS_ FW_ SKW SKC EGV EGV-F EPV MATERIAŁ Blacha aluminiowa AW-1050A Lakier poliestrowy w kolorze RAL 7022 Grubość blachy: 0,6mm Fartuch ołowiany (EPV) wykonany z blachy ołowianej (Pb99,94Cu) o grubości 0,6mm, ryflowany, współczynnik skrócenia 0,8 OGRANICZENIA ROZMIAROWE 1 Dolny element kołnierza: 1.1 Bez fartucha w wersji EGV i EGV-F 1.2 Z fartuchem ołowianym w wersji EPV 2 Boczny, prawy, startowy element kołnierza 3 Boczny, lewy, startowy element kołnierza 4 Boczny, prawy element kołnierza 5 Boczny, lewy element kołnierza 6 Górny element kołnierza: 6.1 Z wygiętymi elementami bocznymi górnego kołnierza (EGV) 6.2 Z prostymi elementami bocznymi górnego kołnierza (EGV-F, EPV)) Wysokość okna [cm] Wymiar okna 7 Rynienka odwadniająca 8 Popdora pod dachówkę Wysokość okna../60../78../98../118../140../160../180../186../206../235../255 Ilość elementów Ilość elementów Ilość elementów bocznych bocznych bocznych startowych prawych lewych Szerokość okna [cm] CA CB CC CD DA 206 DB 235 DC 255 DD - Możliwe rozmiary - Brak w ofercie ze względu na brak okna w tym rozmiarze ZESPOLENIA Zespolenia poziome realizowane są poprzez odpowiednie moduły KGV-1, KGV-2 i KGV-3 Zespolenia w pionie realizowane są poprzez moduł KDV Zespolenia blokowe realizowane są poprzez odpowiednie moduły KGV-1, KGV-2 i KGV-3 oraz KGV-4, KGV-5, KGV-6 OPCJE Oblachowanie kołnierza w kolorach z palety RAL Oblachowanie kołnierza z miedzi Oblachowanie kołnierza z tytan-cynk - gołowalcówka - patynowany - grafitowy - blacha VMZINC z serii Pigmento (zielona, czerwona, niebieska) 37

38 SPECYFIKACJA TECHNICZNA ELV KOŁNIERZ USZCZELNIAJĄCY ZASTOSOWANIE Kołnierz uszczelniający do płaskich pokryć łuskowych Maksymalna grubość pokrycia dachowego: 2x5mm Zakres kąta nachylenia dachu: ELEMENTY KONSTRUKCJI KOŁNIERZA Ilość elementów bocznych kołnierza została odpowiedno dobrana do wysokości okna Głębokość montażu okna: V (0) KOMPATYBILNOŚĆ Z OKNAMI Typ kołnierza Typ okna Typ kolektora FT_ FP_ PT_ PP_ FD_ FY_ FE_ FG_ BD_ BV_ BX_ FS_ FW_ SKW SKC ELV MATERIAŁ Blacha aluminiowa: AW-1050A Lakier: modyfikowany poliestrowy w kolorze RAL 7022 Grubość blachy: 0,6mm OGRANICZENIA ROZMIAROWE Szerokość okna [cm] CA DA 206 CB DB 235 CC DC 255 CD DD - Możliwe rozmiary - Brak w ofercie ze względu na brak okna w tym rozmiarze Wysokość okna [cm] Wymiar okna 1 - Elemant dolny kołnierza 2 - Elemanty boczne, prawe kołnierza 3 - Elementy boczne, lewe kołnierza 4 Element górny kołnierza 5 Rynienka odwadniająca Wysokość Ilość elementów okna bocznych../ / / / / / / / / / / ZESPOLENIA Zespolenia poziome realizowane są poprzez odpowiednie moduły KLV-1, KLV-2 i KLV-3 Zespolenia w pionie realizowane są poprzez moduł KDL OPCJE Oblachowanie kołnierza w kolorach z palety RAL Zespolenia blokowe realizowane są poprzez odpowiednie moduły KLV-1, KLV-2 i KLV-3 oraz KLV-4, KLV-5, KLV-6 Oblachowanie kołnierza z miedzi Oblachowanie kołnierza z tytan-cynk: - blacha Rhenizink w wersji: "gołowalcowanej", "patynapro szaroniebieska" oraz "patynapro grafit" - blacha VMZINC z serii Pigmento (zielona, czerwona, niebieska) oraz Anthra-Zinc i Quartz-Zinc 38

39 SPECYFIKACJA TECHNICZNA ESV KOŁNIERZ USZCZELNIAJĄCY ZASTOSOWANIE Uniwersalny kołnierz uszczelniający do płaskich pokryć dachowych Maksymalna grubość pokrycia dachowego: 2x5mm Zakres kąta nachylenia dachu: Kołnierz dostępny również z rynienką odwadniającą (ESV-R) Głębokość montażu okna: V (0) ELEMENTY KONSTRUKCJI KOŁNIERZA KOMPATYBILNOŚĆ Z OKNAMI Typ kołnierza Typ okna Typ kolektora FT_ FP_ PT_ PP_ FD_ FY_ FE_ FG_ BD_ BV_ BX_ FS_ FW_ SKW SKC ESV OGRANICZENIA ROZMIAROWE Wysokość okna [cm] Wymiar okna Możliwe rozmiary Szerokość okna [cm] CA CB CC CD DA DB DC DD ZESPOLENIA 1 - Elemant dolny kołnierza 2 - Elemanty boczne kołnierza 3 - Element górny kołnierza 4 - Haczyki montażowe Zespolenia poziome realizowane są poprzez odpowiednie moduły KSV-1, KSV-2 i KSV-3 MATERIAŁ Blacha aluminiowa: AW-1050A Lakier: modyfikowany poliestrowy w kolorze RAL 7022 Grubość blachy: 0,6mm Zespolenia w pionie realizowane są poprzez moduł KDV Zespolenia blokowe realizowane są poprzez odpowiednie moduły KSV-1, KSV-2 i KSV-3 oraz KXV-4, KXV-5, KXV-6 OPCJE Oblachowanie kołnierza w kolorach z palety RAL Oblachowanie kołnierza z miedzi Oblachowanie kołnierza z tytan-cynk: - blacha Rhenizink w wersji: "gołowalcowanej", "patynapro szaroniebieska" oraz "patynapro grafit" - blacha VMZINC z serii Pigmento (zielona, czerwona, niebieska) oraz Anthra-Zinc i Quartz-Zinc 39

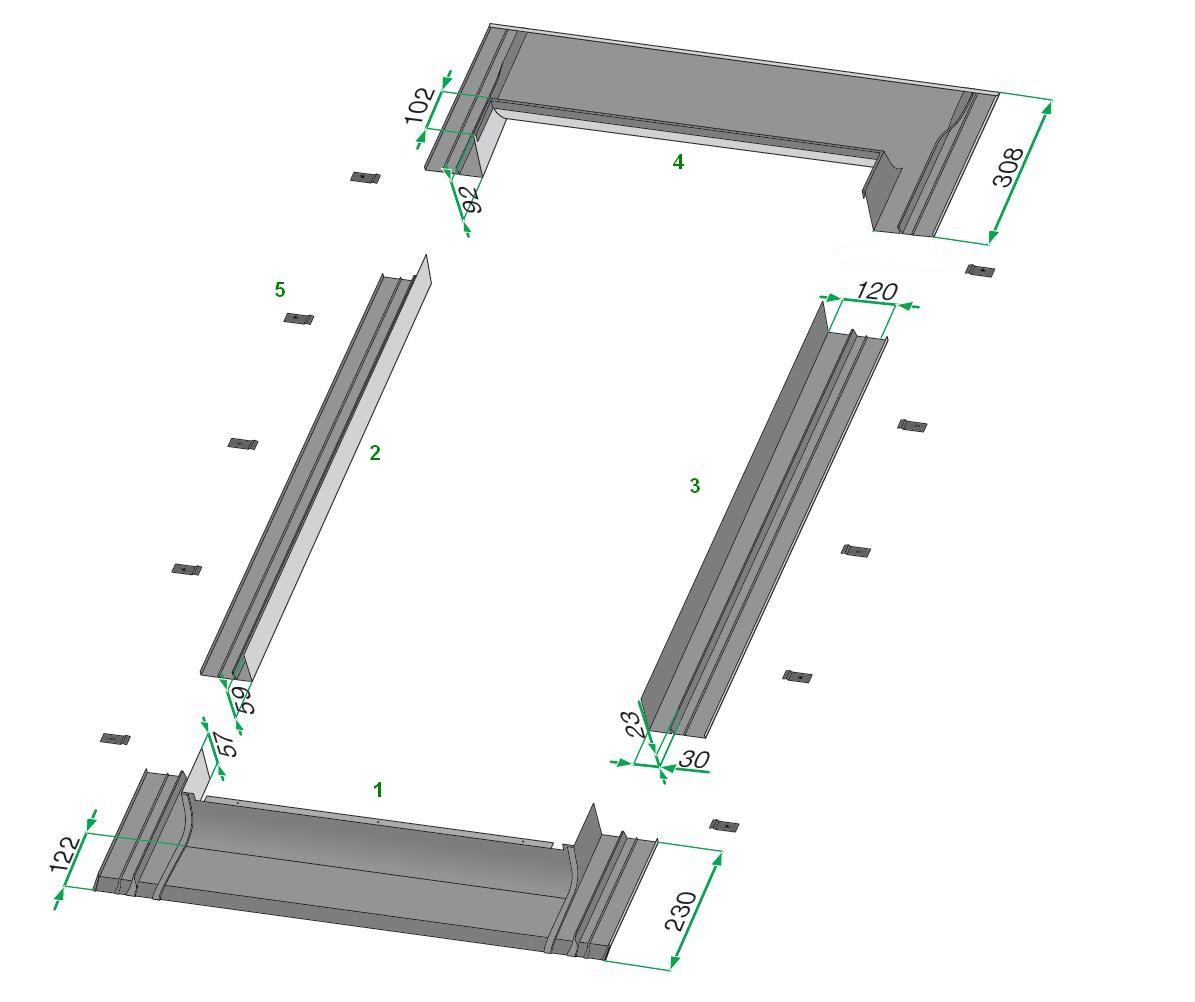

40 SPECYFIKACJA TECHNICZNA EZV-A, EZV-P KOŁNIERZ USZCZELNIAJĄCY ZASTOSOWANIE Uniwersalny kołnierz uszczelniający do profilowanych pokryć dachowych Maksymalna wysokość profilu pokrycia dachowego: 45mm Zakres kąta nachylenia dachu: Do wyboru z fartuchem ołowianym (EZV-P) i alumiowo-tworzywowym (EZV-A) Głębokość montażu okna: V (0) ELEMENTY KONSTRUKCJI KOŁNIERZA KOMPATYBILNOŚĆ Z OKNAMI Typ kołnierza Typ okna Typ kolektora FT_ FP_ PT_ PP_ FD_ FY_ FE_ FG_ BD_ BV_ BX_ FS_ FW_ SKW SKC EZV-A EZV-P OGRANICZENIA ROZMIAROWE Szerokość okna [cm ] CA DA 206 CB DB 235 CC DC 255 CD DD - Możliwe rozmiary - Brak w ofercie ze względu na brak okna w tym rozmiarze Wysokość okna [cm ] Wymiar okna ZESPOLENIA Zespolenia poziome realizowane są poprzez odpowiednie moduły KZV-1, KZV-2 i KZV-3 1 Dolny element kołnierza z elastycznym fartuchem ołowianym lub z taśmy AL/PVC oraz naklejonymi klinami uszczelniającymi 2 Rynna boczna kołnierza lewa, z naklejonym klinem uszczelniającym 3 Rynna boczna kołnierza prawa, z naklejonym klinem uszczelniającym 4 Górny element kołnierza z listwą podpierającą dachówkę oraz naklejonym klinem 5 Rynienka odwadniająca 6 Haczyki do mocowania elementów kołnierza do łat. MATERIAŁ Blacha aluminiowa: AW-1050A Lakier: modyfikowany poliestrowy w kolorze RAL 7022 Grubość blachy: 0,6mm Fartuch ołowiany: wykonany z blachy ołowianej (Pb99,94Cu) o grubości 0,6mm, ryflowany, współczynnik skrócenia 0,8 Fartuch aluminiowo-tworzywowy: wykonany z taśmy aluminiowej (EN-AW-1200/Al 99,0) połączonej z folią PVC, plisowany, współczynnik skrócenia 0,55 Zespolenia w pionie realizowane są poprzez moduł KDV Zespolenia blokowe realizowane są poprzez odpowiednie moduły KZV-1, KZV-2 i KZV-3 oraz KXV-4, KXV-5, KXV-6 OPCJE Oblachowanie kołnierza w kolorach z palety RAL Oblachowanie kołnierza z miedzi Oblachowanie kołnierza z tytan-cynk: - blacha Rhenizink w wersji: "gołowalcowanej", "patynapro szaroniebieska" oraz "patynapro grafit" - blacha VMZINC z serii Pigmento (zielona, czerwona, niebieska) oraz Anthra-Zinc i Quartz-Zinc 40

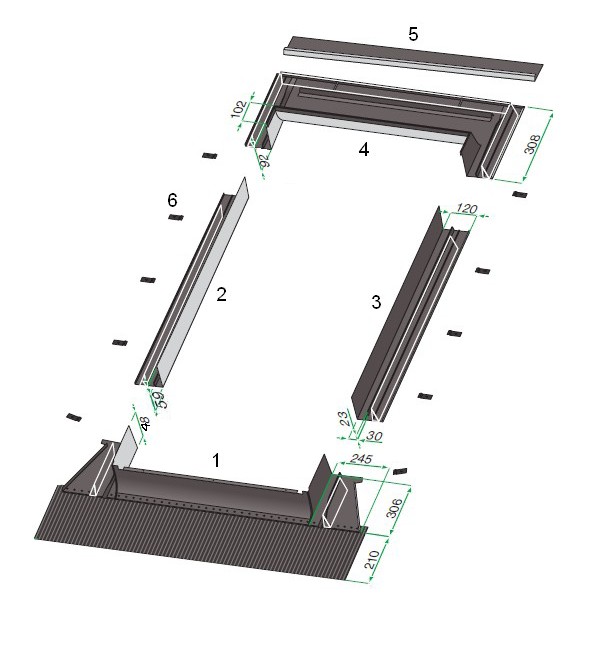

41 SPECYFIKACJA TECHNICZNA EHV-A, EHV-P KOŁNIERZ USZCZELNIAJĄCY ZASTOSOWANIE Uniwersalny kołnierz uszczelniający do wysokoprofilowanych pokryć dachowych Maksymalna wysokość profilu pokrycia dachowego: 90mm (EHV-P), 120mm (EHV-A) Zakres kąta nachylenia dachu: Do wyboru z fartuchem ołowianym (EHV-P) i alumiowo-tworzywowym (EHV-A) Głębokość montażu okna: V (0) ELEMENTY KONSTRUKCJI KOŁNIERZA KOMPATYBILNOŚĆ Z OKNAMI Typ kołnierza Typ okna Typ kolektora FT_ FP_ PT_ PP_ FD_ FY_ FE_ FG_ BD_ BV_ BX_ FS_ FW_ SKW SKC EHV-A EHV-P OGRANICZENIA ROZMIAROWE Szerokość okna [cm] CA DA 206 CB DB 235 CC DC 255 CD DD - Możliwe rozmiary - Brak w ofercie ze względu na brak okna w tym rozmiarze Wysokość okna [cm] Wymiar okna ZESPOLENIA Zespolenia poziome realizowane są poprzez odpowiednie moduły KHV-1, KHV-2 i KHV-3 1 Dolny element kołnierza z elastycznym fartuchem ołowianym lub z taśmy AL/PVC oraz naklejonymi klinami uszczelniającymi 2 Rynna boczna kołnierza lewa, z naklejonym klinem uszczelniającym 3 Rynna boczna kołnierza prawa, z naklejonym klinem uszczelniającym 4 Górny element kołnierza z listwą podpierającą dachówkę oraz naklejonym klinem Zespolenia w pionie realizowane są poprzez moduł KDV Zespolenia blokowe realizowane są poprzez odpowiednie moduły KHV-1, KHV-2 i KHV-3 oraz KXV-4, KXV-5, KXV-6 5 Rynienka odwadniająca 6 Haczyki do mocowania elementów kołnierza do łat. MATERIAŁ Blacha aluminiowa: AW-1050A Lakier: modyfikowany poliestrowy w kolorze RAL 7022 Grubość blachy: 0,6mm Fartuch ołowiany: wykonany z blachy ołowianej (Pb99,94Cu) o grubości 0,6mm, ryflowany, współczynnik skrócenia 0,8 OPCJE Fartuch aluminiowo-tworzywowy: wykonany z taśmy aluminiowej (EN-AW-1200/Al 99,0) połączonej z folią PVC, plisowany, współczynnik skrócenia 0,55 Oblachowanie kołnierza w kolorach z palety RAL Oblachowanie kołnierza z miedzi Oblachowanie kołnierza z tytan-cynk: - blacha Rhenizink w wersji: "gołowalcowanej", "patynapro szaroniebieska" oraz "patynapro grafit" - blacha VMZINC z serii Pigmento (zielona, czerwona, niebieska) oraz Anthra-Zinc i Quartz-Zinc 41

42 SPECYFIKACJA TECHNICZNA EHN-A, EHN-P KOŁNIERZ USZCZELNIAJĄCY ZASTOSOWANIE Uniwersalny kołnierz uszczelniający do wysokoprofilowanych pokryć dachowych Maksymalna wysokość profilu pokrycia dachowego: 90mm (EHN-P), 120mm (EHN-A) Zakres kąta nachylenia dachu: Do wyboru z fartuchem ołowianym (EHN-P) i alumiowo-tworzywowym (EHN-A) Głębokość montażu okna: N (+3) ELEMENTY KONSTRUKCJI KOŁNIERZA KOMPATYBILNOŚĆ Z OKNAMI Typ kołnierza Typ okna Typ kolektora FT_ FP_ PT_ PP_ FD_ FY_ FE_ FG_ BD_ BV_ BX_ FS_ FW_ SKW SKC EHN-A EHN-P OGRANICZENIA ROZMIAROWE Szerokość okna [cm] CA DA 206 CB DB 235 CC DC 255 CD DD - Możliwe rozmiary - Brak w ofercie ze względu na brak okna w tym rozmiarze Wysokość okna [cm] Wymiar okna ZESPOLENIA Zespolenia poziome realizowane są poprzez odpowiednie moduły KHN-1, KHN-2 i KHN-3 1 Dolny element kołnierza z elastycznym fartuchem ołowianym lub z taśmy AL/PVC oraz naklejonymi klinami uszczelniającymi 2 Rynna boczna kołnierza lewa, z naklejonym klinem uszczelniającym Zespolenia w pionie realizowane są poprzez moduł KDN 3 Rynna boczna kołnierza prawa, z naklejonym klinem uszczelniającym 4 Górny element kołnierza z listwą podpierającą dachówkę oraz naklejonym klinem Zespolenia blokowe realizowane są poprzez odpowiednie moduły KHN-1, KHN-2 i KHN-3 oraz KXN-4, KXN-5, KXN-6 5 Rynienka odwadniająca 6 Haczyki do mocowania elementów kołnierza do łat. MATERIAŁ Blacha aluminiowa: AW-1050A Lakier: modyfikowany poliestrowy w kolorze RAL 7022 Grubość blachy: 0,6mm Fartuch ołowiany: wykonany z blachy ołowianej (Pb99,94Cu) o grubości 0,6mm, ryflowany, współczynnik skrócenia 0,8 Fartuch aluminiowo-tworzywowy: wykonany z taśmy aluminiowej (EN-AW1200/Al 99,0) połączonej z folią PVC, plisowany, współczynnik skrócenia 0,55 OPCJE Oblachowanie kołnierza w kolorach z palety RAL Oblachowanie kołnierza z miedzi Oblachowanie kołnierza z tytan-cynk: - blacha Rhenizink w wersji: "gołowalcowanej", "patynapro szaroniebieska" oraz "patynapro grafit" - blacha VMZINC z serii Pigmento (zielona, czerwona, niebieska) oraz Anthra-Zinc i Quartz-Zinc 42
