NARZĘDZIA DO POLEROWANIA, DOCIERANIA I SZLIFOWANIA

Transkrypt

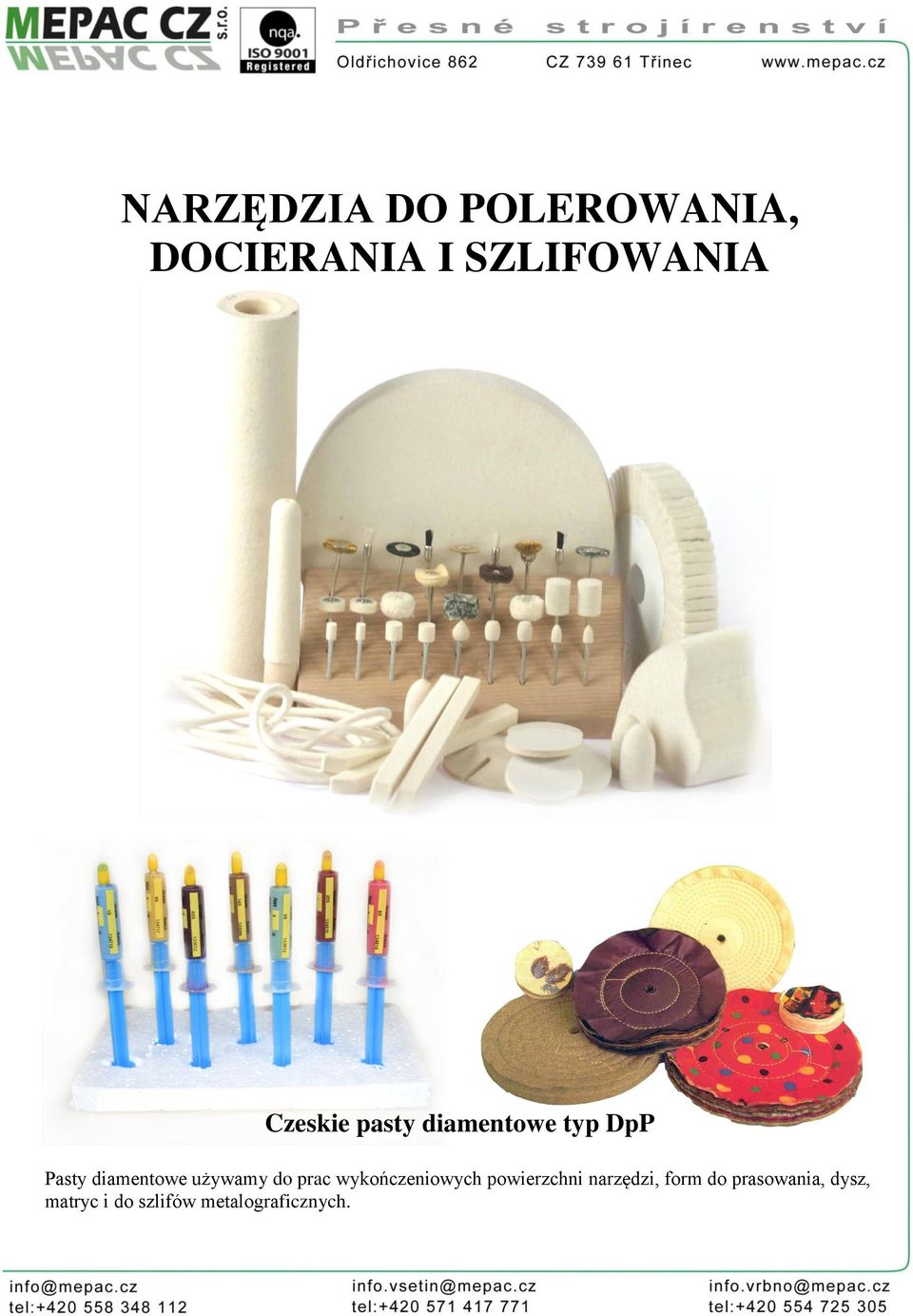

1 NARZĘDZIA DO POLEROWANIA, DOCIERANIA I SZLIFOWANIA Czeskie pasty diamentowe typ DpP Pasty diamentowe używamy do prac wykończeniowych powierzchni narzędzi, form do prasowania, dysz, matryc i do szlifów metalograficznych.

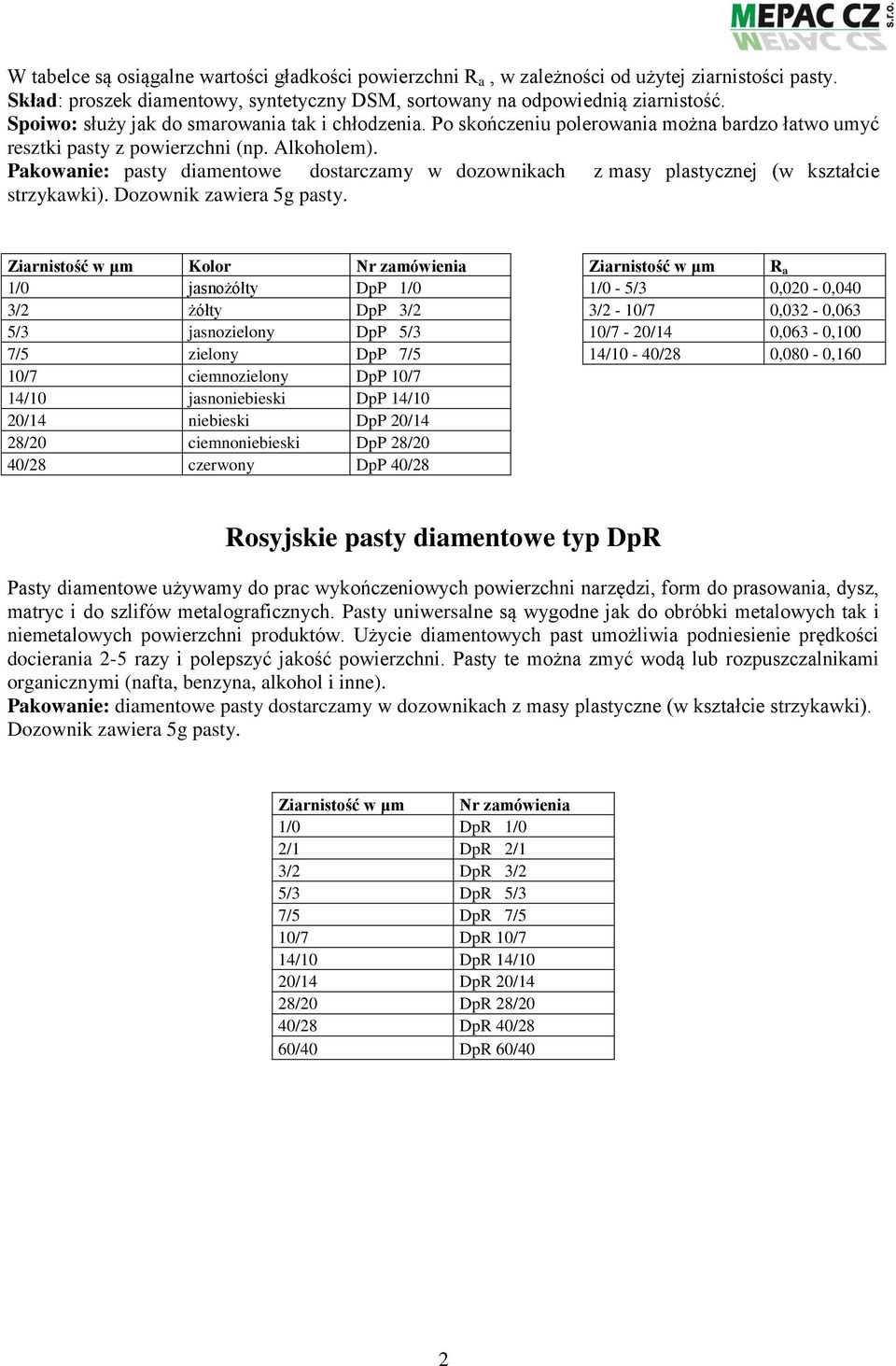

2 W tabelce są osiągalne wartości gładkości powierzchni R a, w zależności od użytej ziarnistości pasty. Skład: proszek diamentowy, syntetyczny DSM, sortowany na odpowiednią ziarnistość. Spoiwo: służy jak do smarowania tak i chłodzenia. Po skończeniu polerowania można bardzo łatwo umyć resztki pasty z powierzchni (np. Alkoholem). Pakowanie: pasty diamentowe dostarczamy w dozownikach z masy plastycznej (w kształcie strzykawki). Dozownik zawiera 5g pasty. Ziarnistość w μm Kolor Nr zamówienia 1/0 jasnożółty DpP 1/0 3/2 żółty DpP 3/2 5/3 jasnozielony DpP 5/3 7/5 zielony DpP 7/5 10/7 ciemnozielony DpP 10/7 14/10 jasnoniebieski DpP 14/10 20/14 niebieski DpP 20/14 28/20 ciemnoniebieski DpP 28/20 40/28 czerwony DpP 40/28 Ziarnistość w μm R a 1/0-5/3 0,020-0,040 3/2-10/7 0,032-0,063 10/7-20/14 0,063-0,100 14/10-40/28 0,080-0,160 Rosyjskie pasty diamentowe typ DpR Pasty diamentowe używamy do prac wykończeniowych powierzchni narzędzi, form do prasowania, dysz, matryc i do szlifów metalograficznych. Pasty uniwersalne są wygodne jak do obróbki metalowych tak i niemetalowych powierzchni produktów. Użycie diamentowych past umożliwia podniesienie prędkości docierania 2-5 razy i polepszyć jakość powierzchni. Pasty te można zmyć wodą lub rozpuszczalnikami organicznymi (nafta, benzyna, alkohol i inne). Pakowanie: diamentowe pasty dostarczamy w dozownikach z masy plastyczne (w kształcie strzykawki). Dozownik zawiera 5g pasty. Ziarnistość w μm Nr zamówienia 1/0 DpR 1/0 2/1 DpR 2/1 3/2 DpR 3/2 5/3 DpR 5/3 7/5 DpR 7/5 10/7 DpR 10/7 14/10 DpR 14/10 20/14 DpR 20/14 28/20 DpR 28/20 40/28 DpR 40/28 60/40 DpR 60/40 2

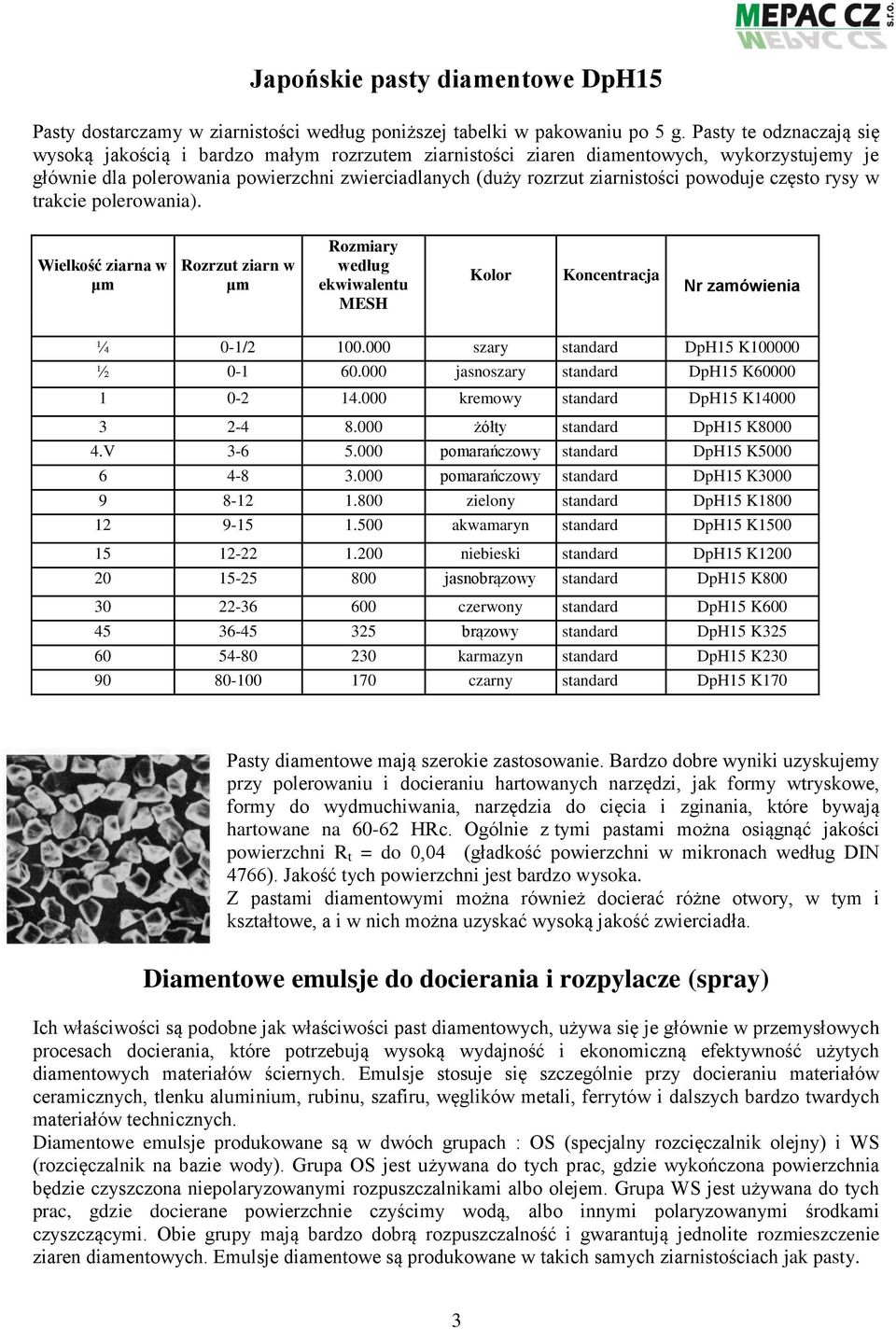

3 Japońskie pasty diamentowe DpH15 Pasty dostarczamy w ziarnistości według poniższej tabelki w pakowaniu po 5 g. Pasty te odznaczają się wysoką jakością i bardzo małym rozrzutem ziarnistości ziaren diamentowych, wykorzystujemy je głównie dla polerowania powierzchni zwierciadlanych (duży rozrzut ziarnistości powoduje często rysy w trakcie polerowania). Wielkość ziarna w μm Rozrzut ziarn w μm Rozmiary według ekwiwalentu MESH Kolor Koncentracja Nr zamówienia ¼ 0-1/ szary standard DpH15 K ½ jasnoszary standard DpH15 K kremowy standard DpH15 K żółty standard DpH15 K V pomarańczowy standard DpH15 K pomarańczowy standard DpH15 K zielony standard DpH15 K akwamaryn standard DpH15 K niebieski standard DpH15 K jasnobrązowy standard DpH15 K czerwony standard DpH15 K brązowy standard DpH15 K karmazyn standard DpH15 K czarny standard DpH15 K170 Pasty diamentowe mają szerokie zastosowanie. Bardzo dobre wyniki uzyskujemy przy polerowaniu i docieraniu hartowanych narzędzi, jak formy wtryskowe, formy do wydmuchiwania, narzędzia do cięcia i zginania, które bywają hartowane na HRc. Ogólnie z tymi pastami można osiągnąć jakości powierzchni R t = do 0,04 (gładkość powierzchni w mikronach według DIN 4766). Jakość tych powierzchni jest bardzo wysoka. Z pastami diamentowymi można również docierać różne otwory, w tym i kształtowe, a i w nich można uzyskać wysoką jakość zwierciadła. Diamentowe emulsje do docierania i rozpylacze (spray) Ich właściwości są podobne jak właściwości past diamentowych, używa się je głównie w przemysłowych procesach docierania, które potrzebują wysoką wydajność i ekonomiczną efektywność użytych diamentowych materiałów ściernych. Emulsje stosuje się szczególnie przy docieraniu materiałów ceramicznych, tlenku aluminium, rubinu, szafiru, węglików metali, ferrytów i dalszych bardzo twardych materiałów technicznych. Diamentowe emulsje produkowane są w dwóch grupach : OS (specjalny rozcięczalnik olejny) i WS (rozcięczalnik na bazie wody). Grupa OS jest używana do tych prac, gdzie wykończona powierzchnia będzie czyszczona niepolaryzowanymi rozpuszczalnikami albo olejem. Grupa WS jest używana do tych prac, gdzie docierane powierzchnie czyścimy wodą, albo innymi polaryzowanymi środkami czyszczącymi. Obie grupy mają bardzo dobrą rozpuszczalność i gwarantują jednolite rozmieszczenie ziaren diamentowych. Emulsje diamentowe są produkowane w takich samych ziarnistościach jak pasty. 3

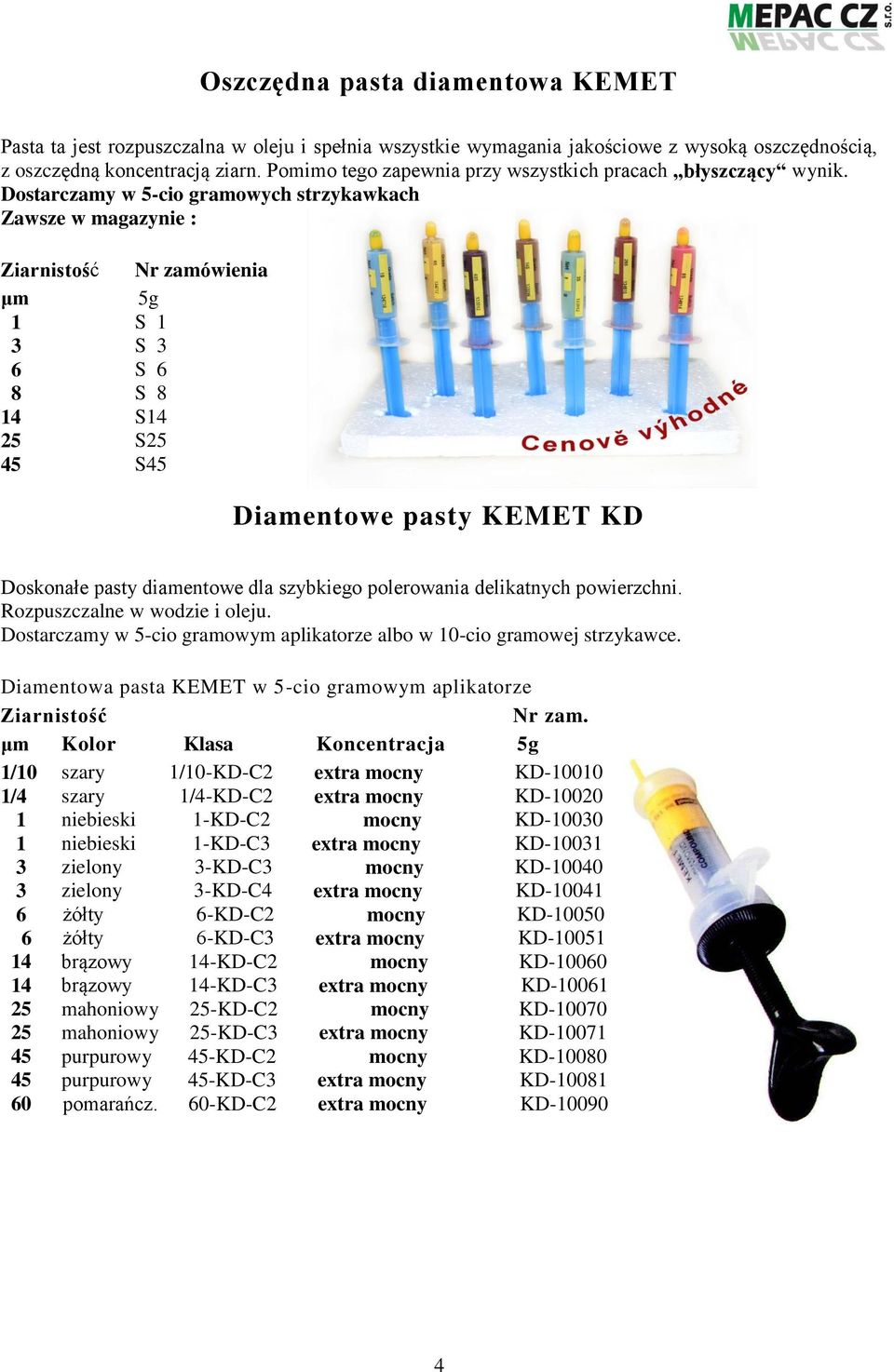

4 Oszczędna pasta diamentowa KEMET Pasta ta jest rozpuszczalna w oleju i spełnia wszystkie wymagania jakościowe z wysoką oszczędnością, z oszczędną koncentracją ziarn. Pomimo tego zapewnia przy wszystkich pracach błyszczący wynik. Dostarczamy w 5-cio gramowych strzykawkach Zawsze w magazynie : Ziarnistość Nr zamówienia μm 5g 1 S 1 3 S 3 6 S 6 8 S 8 14 S14 25 S25 45 S45 Diamentowe pasty KEMET KD Doskonałe pasty diamentowe dla szybkiego polerowania delikatnych powierzchni. Rozpuszczalne w wodzie i oleju. Dostarczamy w 5-cio gramowym aplikatorze albo w 10-cio gramowej strzykawce. Diamentowa pasta KEMET w 5-cio gramowym aplikatorze Ziarnistość Nr zam. μm Kolor Klasa Koncentracja 5g 1/10 szary 1/10-KD-C2 extra mocny KD /4 szary 1/4-KD-C2 extra mocny KD niebieski 1-KD-C2 mocny KD niebieski 1-KD-C3 extra mocny KD zielony 3-KD-C3 mocny KD zielony 3-KD-C4 extra mocny KD żółty 6-KD-C2 mocny KD żółty 6-KD-C3 extra mocny KD brązowy 14-KD-C2 mocny KD brązowy 14-KD-C3 extra mocny KD mahoniowy 25-KD-C2 mocny KD mahoniowy 25-KD-C3 extra mocny KD purpurowy 45-KD-C2 mocny KD purpurowy 45-KD-C3 extra mocny KD pomarańcz. 60-KD-C2 extra mocny KD

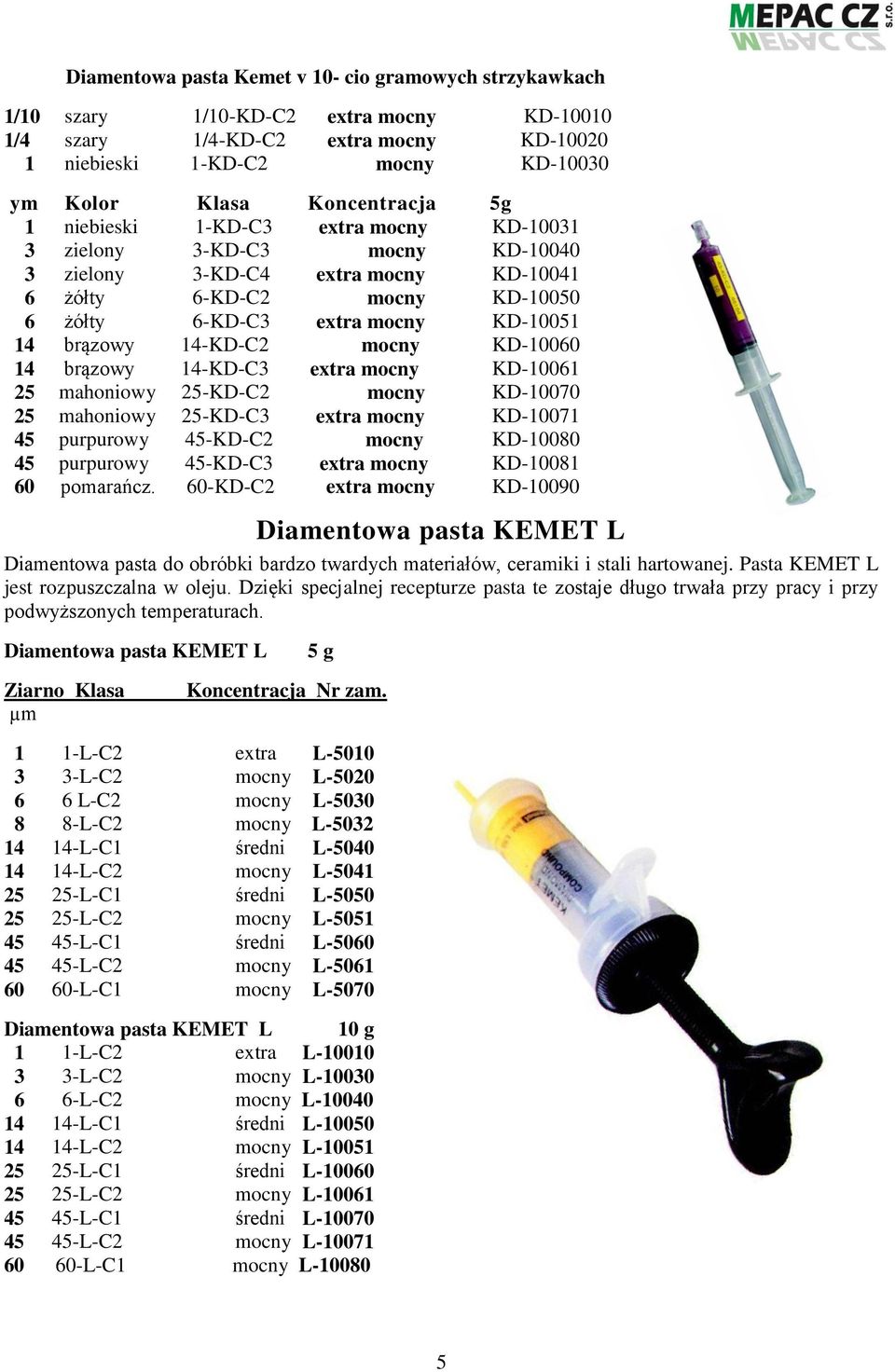

5 Diamentowa pasta Kemet v 10- cio gramowych strzykawkach 1/10 szary 1/10-KD-C2 extra mocny KD /4 szary 1/4-KD-C2 extra mocny KD niebieski 1-KD-C2 mocny KD ym Kolor Klasa Koncentracja 5g 1 niebieski 1-KD-C3 extra mocny KD zielony 3-KD-C3 mocny KD zielony 3-KD-C4 extra mocny KD żółty 6-KD-C2 mocny KD żółty 6-KD-C3 extra mocny KD brązowy 14-KD-C2 mocny KD brązowy 14-KD-C3 extra mocny KD mahoniowy 25-KD-C2 mocny KD mahoniowy 25-KD-C3 extra mocny KD purpurowy 45-KD-C2 mocny KD purpurowy 45-KD-C3 extra mocny KD pomarańcz. 60-KD-C2 extra mocny KD Diamentowa pasta KEMET L Diamentowa pasta do obróbki bardzo twardych materiałów, ceramiki i stali hartowanej. Pasta KEMET L jest rozpuszczalna w oleju. Dzięki specjalnej recepturze pasta te zostaje długo trwała przy pracy i przy podwyższonych temperaturach. Diamentowa pasta KEMET L 5 g Ziarno Klasa µm Koncentracja Nr zam. 1 1-L-C2 extra L L-C2 mocny L L-C2 mocny L L-C2 mocny L L-C1 średni L L-C2 mocny L L-C1 średni L L-C2 mocny L L-C1 średni L L-C2 mocny L L-C1 mocny L-5070 Diamentowa pasta KEMET L 10 g 1 1-L-C2 extra L L-C2 mocny L L-C2 mocny L L-C1 średni L L-C2 mocny L L-C1 średni L L-C2 mocny L L-C1 średni L L-C2 mocny L L-C1 mocny L

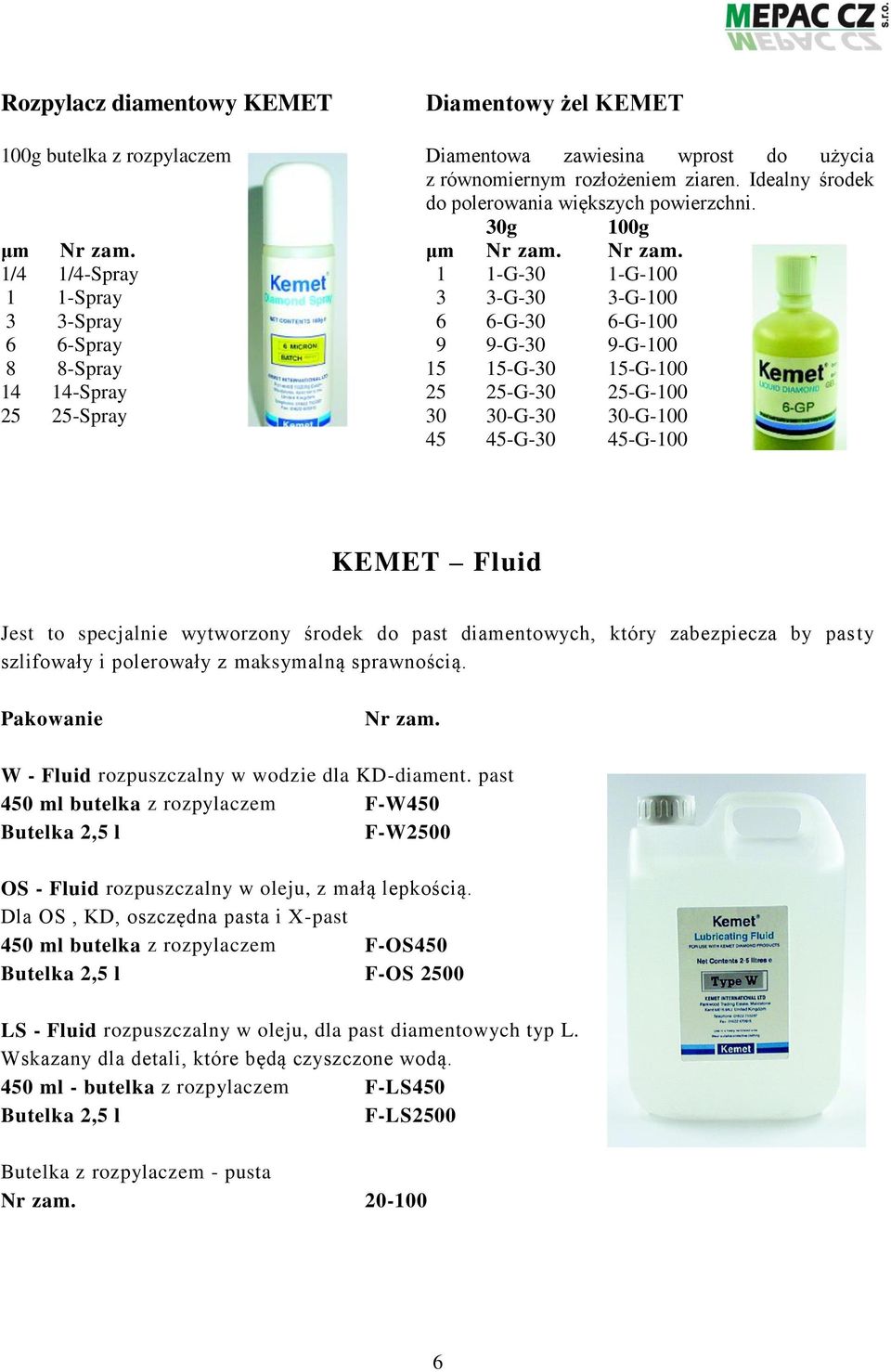

6 Rozpylacz diamentowy KEMET Diamentowy żel KEMET 100g butelka z rozpylaczem Diamentowa zawiesina wprost do użycia z równomiernym rozłożeniem ziaren. Idealny środek do polerowania większych powierzchni. 30g 100g μm Nr zam. μm Nr zam. Nr zam. 1/4 1/4-Spray 1 1-G-30 1-G Spray 3 3-G-30 3-G Spray 6 6-G-30 6-G Spray 9 9-G-30 9-G Spray G G Spray G G Spray G G G G-100 KEMET Fluid Jest to specjalnie wytworzony środek do past diamentowych, który zabezpiecza by pasty szlifowały i polerowały z maksymalną sprawnością. Pakowanie Nr zam. W - Fluid rozpuszczalny w wodzie dla KD-diament. past 450 ml butelka z rozpylaczem F-W450 Butelka 2,5 l F-W2500 OS - Fluid rozpuszczalny w oleju, z małą lepkością. Dla OS, KD, oszczędna pasta i X-past 450 ml butelka z rozpylaczem F-OS450 Butelka 2,5 l F-OS 2500 LS - Fluid rozpuszczalny w oleju, dla past diamentowych typ L. Wskazany dla detali, które będą czyszczone wodą. 450 ml - butelka z rozpylaczem F-LS450 Butelka 2,5 l F-LS2500 Butelka z rozpylaczem - pusta Nr zam

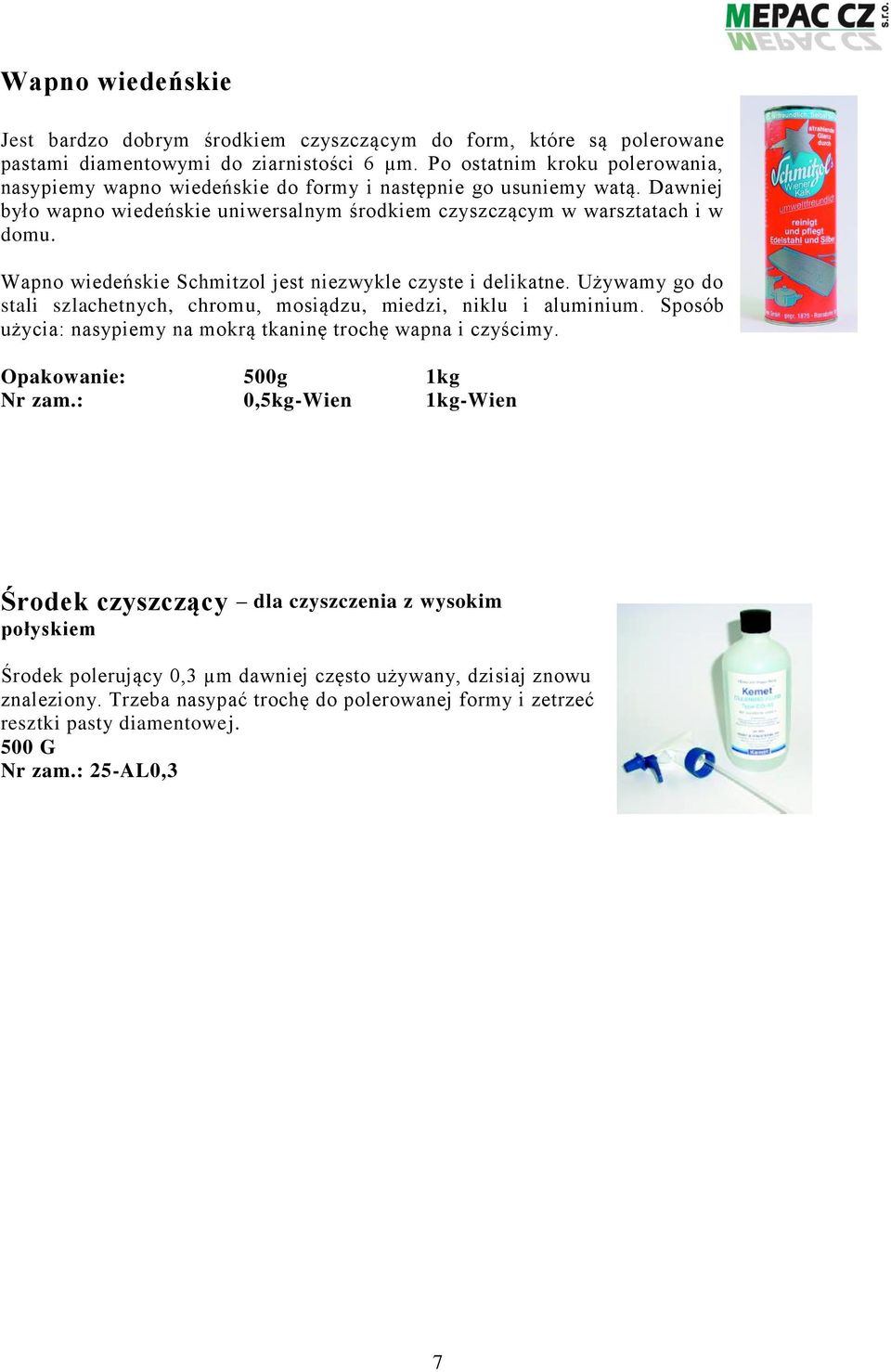

7 Wapno wiedeńskie Jest bardzo dobrym środkiem czyszczącym do form, które są polerowane pastami diamentowymi do ziarnistości 6 µm. Po ostatnim kroku polerowania, nasypiemy wapno wiedeńskie do formy i następnie go usuniemy watą. Dawniej było wapno wiedeńskie uniwersalnym środkiem czyszczącym w warsztatach i w domu. Wapno wiedeńskie Schmitzol jest niezwykle czyste i delikatne. Używamy go do stali szlachetnych, chromu, mosiądzu, miedzi, niklu i aluminium. Sposób użycia: nasypiemy na mokrą tkaninę trochę wapna i czyścimy. Opakowanie: 500g 1kg Nr zam.: 0,5kg-Wien 1kg-Wien Środek czyszczący dla czyszczenia z wysokim połyskiem Środek polerujący 0,3 µm dawniej często używany, dzisiaj znowu znaleziony. Trzeba nasypać trochę do polerowanej formy i zetrzeć resztki pasty diamentowej. 500 G Nr zam.: 25-AL0,3 7

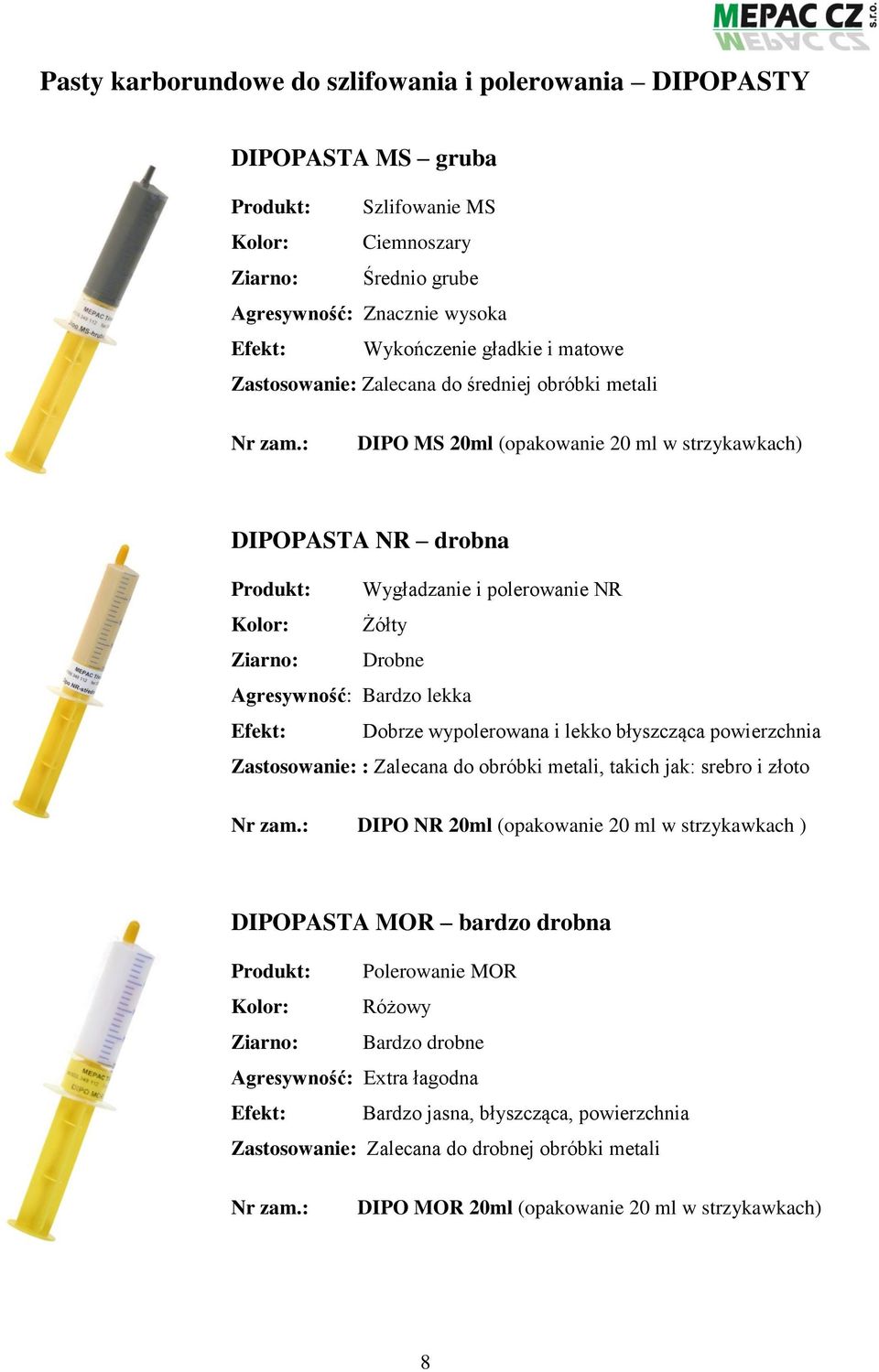

8 Pasty karborundowe do szlifowania i polerowania DIPOPASTY DIPOPASTA MS gruba Produkt: Szlifowanie MS Kolor: Ciemnoszary Ziarno: Średnio grube Agresywność: Znacznie wysoka Efekt: Wykończenie gładkie i matowe Zastosowanie: Zalecana do średniej obróbki metali Nr zam.: DIPO MS 20ml (opakowanie 20 ml w strzykawkach) DIPOPASTA NR drobna Produkt: Wygładzanie i polerowanie NR Kolor: Żółty Ziarno: Drobne Agresywność: Bardzo lekka Efekt: Dobrze wypolerowana i lekko błyszcząca powierzchnia Zastosowanie: : Zalecana do obróbki metali, takich jak: srebro i złoto Nr zam.: DIPO NR 20ml (opakowanie 20 ml w strzykawkach ) DIPOPASTA MOR bardzo drobna Produkt: Polerowanie MOR Kolor: Różowy Ziarno: Bardzo drobne Agresywność: Extra łagodna Efekt: Bardzo jasna, błyszcząca, powierzchnia Zastosowanie: Zalecana do drobnej obróbki metali Nr zam.: DIPO MOR 20ml (opakowanie 20 ml w strzykawkach) 8

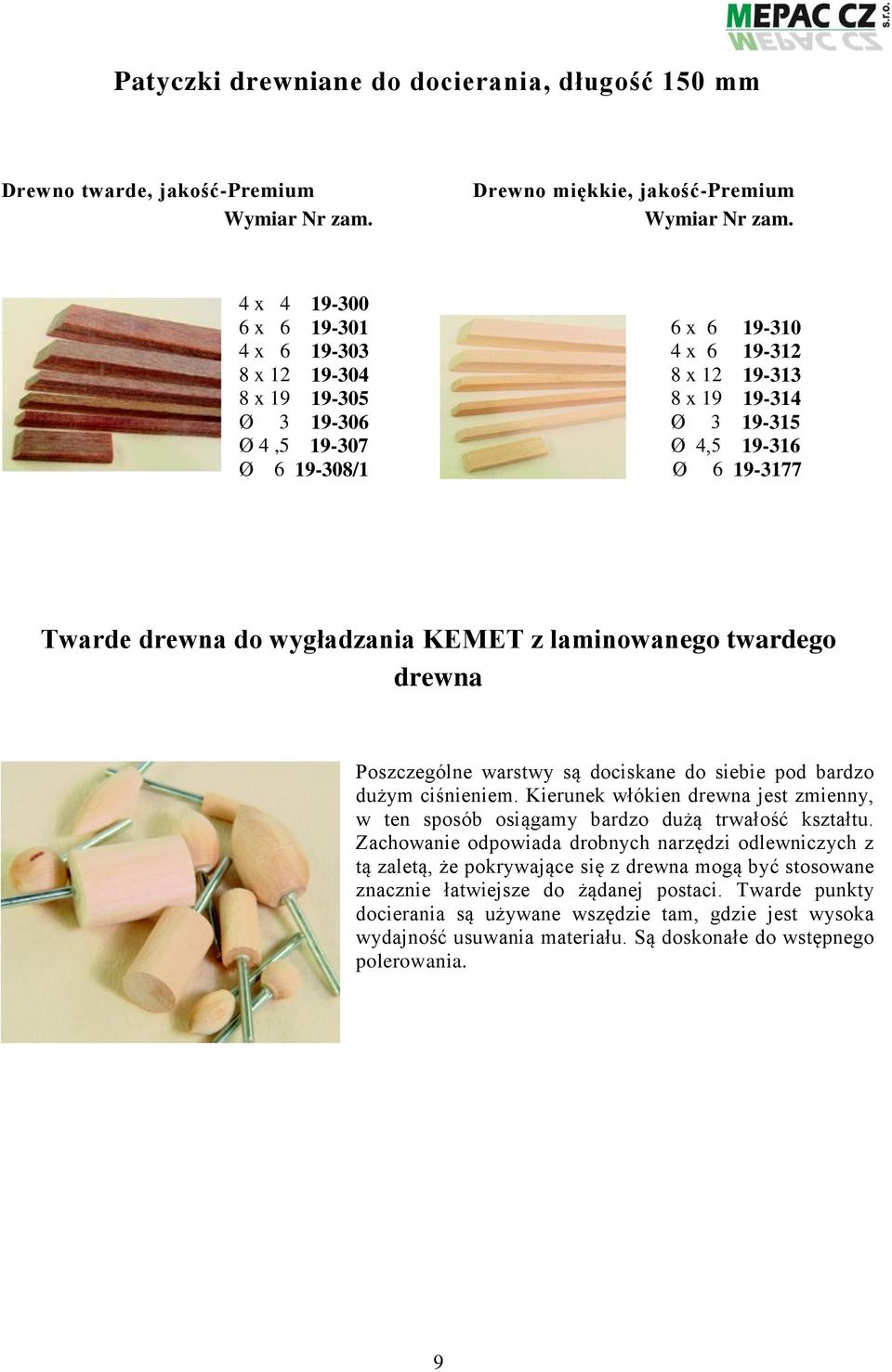

9 Patyczki drewniane do docierania, długość 150 mm Drewno twarde, jakość-premium Wymiar Nr zam. Drewno miękkie, jakość-premium Wymiar Nr zam. 4 x x x x x x x x x Ø Ø Ø 4, Ø 4, Ø /1 Ø Twarde drewna do wygładzania KEMET z laminowanego twardego drewna Poszczególne warstwy są dociskane do siebie pod bardzo dużym ciśnieniem. Kierunek włókien drewna jest zmienny, w ten sposób osiągamy bardzo dużą trwałość kształtu. Zachowanie odpowiada drobnych narzędzi odlewniczych z tą zaletą, że pokrywające się z drewna mogą być stosowane znacznie łatwiejsze do żądanej postaci. Twarde punkty docierania są używane wszędzie tam, gdzie jest wysoka wydajność usuwania materiału. Są doskonałe do wstępnego polerowania. 9

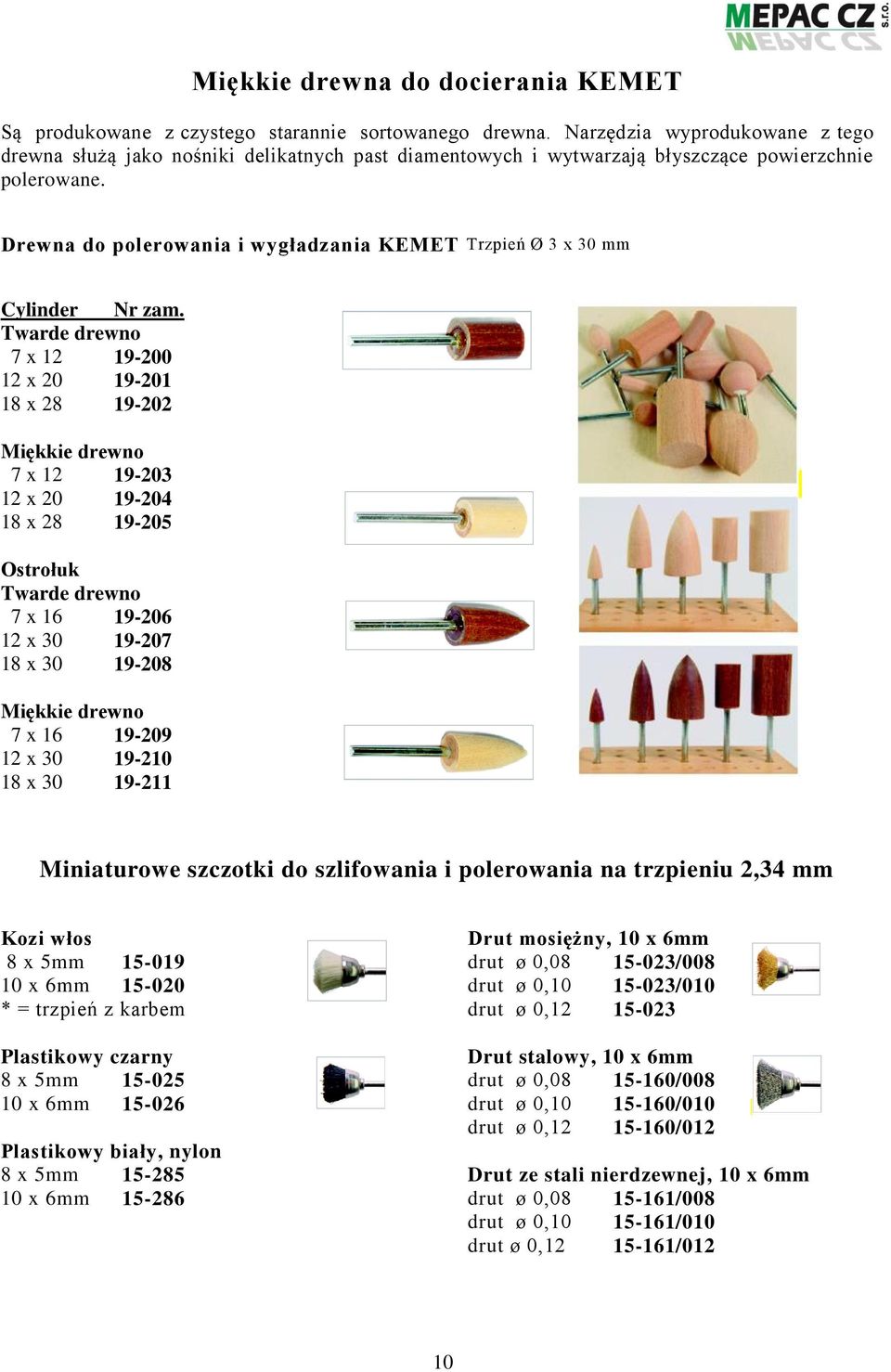

10 Miękkie drewna do docierania KEMET Są produkowane z czystego starannie sortowanego drewna. Narzędzia wyprodukowane z tego drewna służą jako nośniki delikatnych past diamentowych i wytwarzają błyszczące powierzchnie polerowane. Drewna do polerowania i wygładzania KEMET Trzpień Ø 3 x 30 mm Cylinder Nr zam. Twarde drewno 7 x x x Miękkie drewno 7 x x x Ostrołuk Twarde drewno 7 x x x Miękkie drewno 7 x x x Miniaturowe szczotki do szlifowania i polerowania na trzpieniu 2,34 mm Kozi włos 8 x 5mm x 6mm * = trzpień z karbem Plastikowy czarny 8 x 5mm x 6mm Plastikowy biały, nylon 8 x 5mm x 6mm Drut mosiężny, 10 x 6mm drut ø 0, /008 drut ø 0, /010 drut ø 0, Drut stalowy, 10 x 6mm drut ø 0, /008 drut ø 0, /010 drut ø 0, /012 Drut ze stali nierdzewnej, 10 x 6mm drut ø 0, /008 drut ø 0, /010 drut ø 0, /012 10

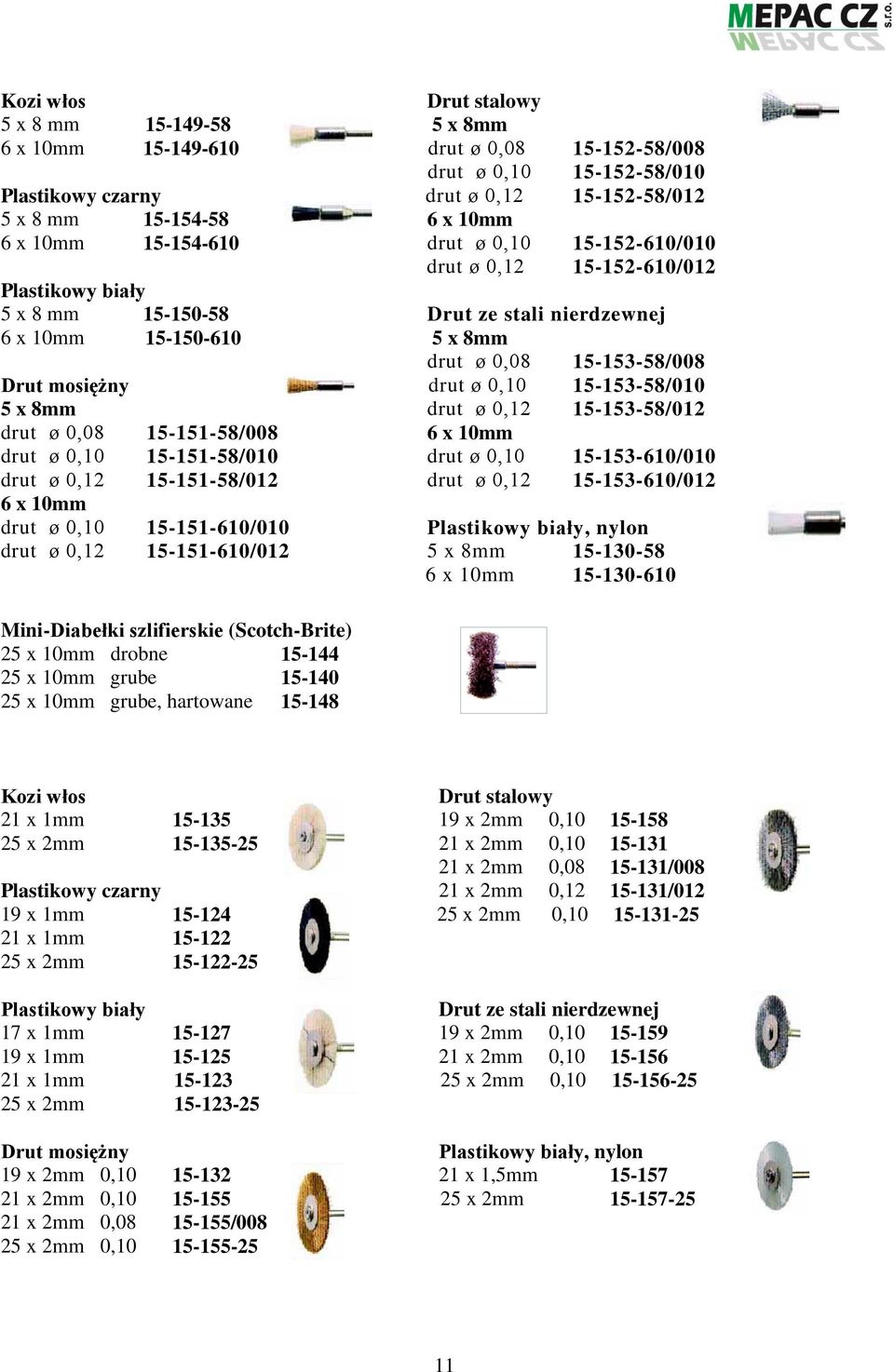

11 Kozi włos Drut stalowy 5 x 8 mm x 8mm 6 x 10mm drut ø 0, /008 drut ø 0, /010 Plastikowy czarny drut ø 0, /012 5 x 8 mm x 10mm 6 x 10mm drut ø 0, /010 drut ø 0, /012 Plastikowy biały 5 x 8 mm Drut ze stali nierdzewnej 6 x 10mm x 8mm drut ø 0, /008 Drut mosiężny drut ø 0, /010 5 x 8mm drut ø 0, /012 drut ø 0, /008 6 x 10mm drut ø 0, /010 drut ø 0, /010 drut ø 0, /012 drut ø 0, /012 6 x 10mm drut ø 0, /010 Plastikowy biały, nylon drut ø 0, /012 5 x 8mm x 10mm Mini-Diabełki szlifierskie (Scotch-Brite) 25 x 10mm drobne x 10mm grube x 10mm grube, hartowane Kozi włos Drut stalowy 21 x 1mm x 2mm 0, x 2mm x 2mm 0, x 2mm 0, /008 Plastikowy czarny 21 x 2mm 0, / x 1mm x 2mm 0, x 1mm x 2mm Plastikowy biały Drut ze stali nierdzewnej 17 x 1mm x 2mm 0, x 1mm x 2mm 0, x 1mm x 2mm 0, x 2mm Drut mosiężny Plastikowy biały, nylon 19 x 2mm 0, x 1,5mm x 2mm 0, x 2mm x 2mm 0, / x 2mm 0,

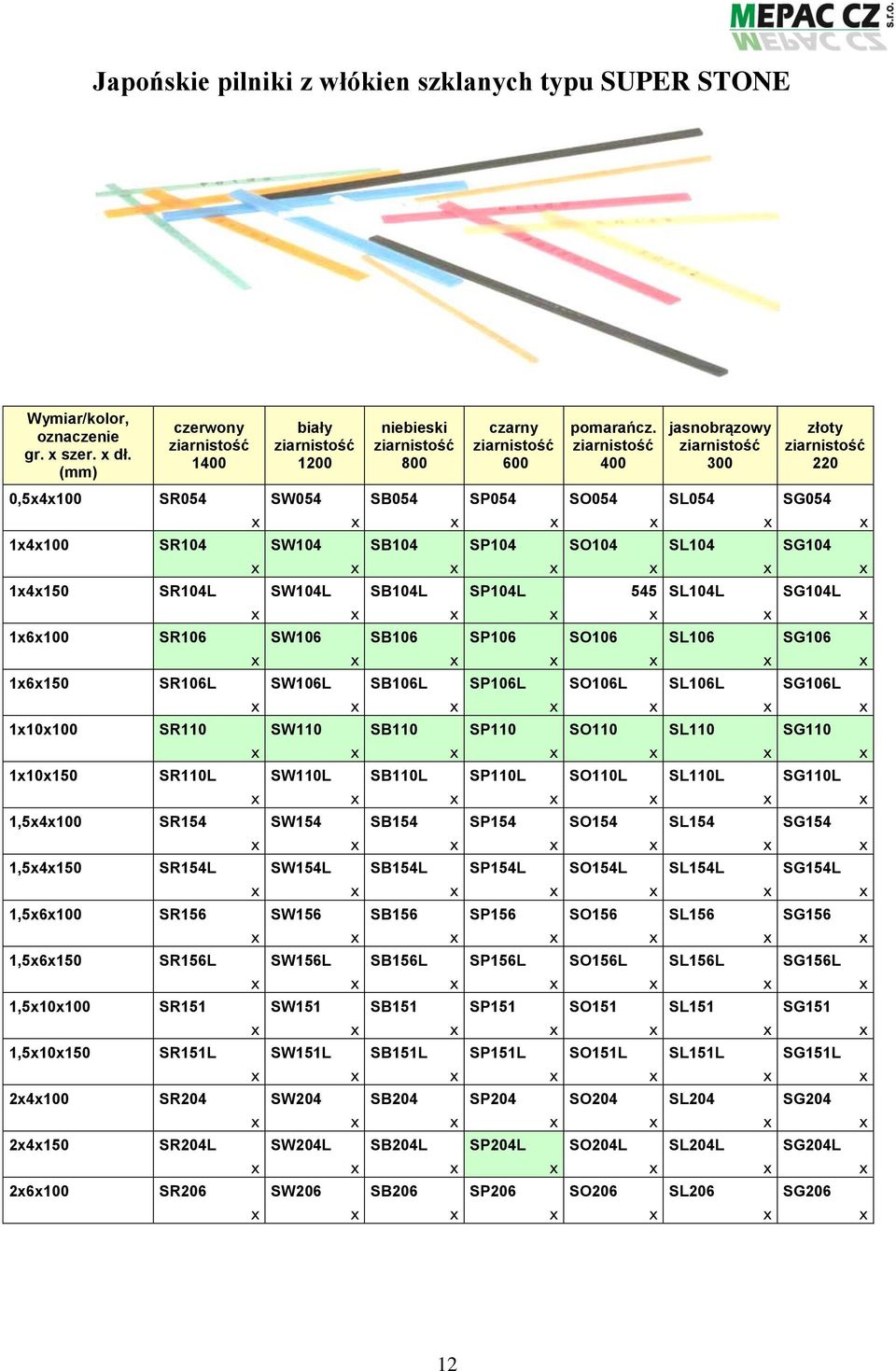

12 Japońskie pilniki z włókien szklanych typu SUPER STONE Wymiar/kolor, oznaczenie gr. x szer. x dł. (mm) czerwony ziarnistość 1400 biały ziarnistość 1200 niebieski ziarnistość 800 czarny ziarnistość 600 pomarańcz. ziarnistość 400 jasnobrązowy ziarnistość 300 złoty ziarnistość 220 0,5x4x100 SR054 SW054 SB054 SP054 SO054 SL054 SG054 1x4x100 SR104 SW104 SB104 SP104 SO104 SL104 SG104 1x4x150 SR104L SW104L SB104L SP104L 545 SL104L SG104L 1x6x100 SR106 SW106 SB106 SP106 SO106 SL106 SG106 1x6x150 SR106L SW106L SB106L SP106L SO106L SL106L SG106L 1x10x100 SR110 SW110 SB110 SP110 SO110 SL110 SG110 1x10x150 SR110L SW110L SB110L SP110L SO110L SL110L SG110L 1,5x4x100 SR154 SW154 SB154 SP154 SO154 SL154 SG154 1,5x4x150 SR154L SW154L SB154L SP154L SO154L SL154L SG154L 1,5x6x100 SR156 SW156 SB156 SP156 SO156 SL156 SG156 1,5x6x150 SR156L SW156L SB156L SP156L SO156L SL156L SG156L 1,5x10x100 SR151 SW151 SB151 SP151 SO151 SL151 SG151 1,5x10x150 SR151L SW151L SB151L SP151L SO151L SL151L SG151L 2x4x100 SR204 SW204 SB204 SP204 SO204 SL204 SG204 2x4x150 SR204L SW204L SB204L SP204L SO204L SL204L SG204L 2x6x100 SR206 SW206 SB206 SP206 SO206 SL206 SG206 12

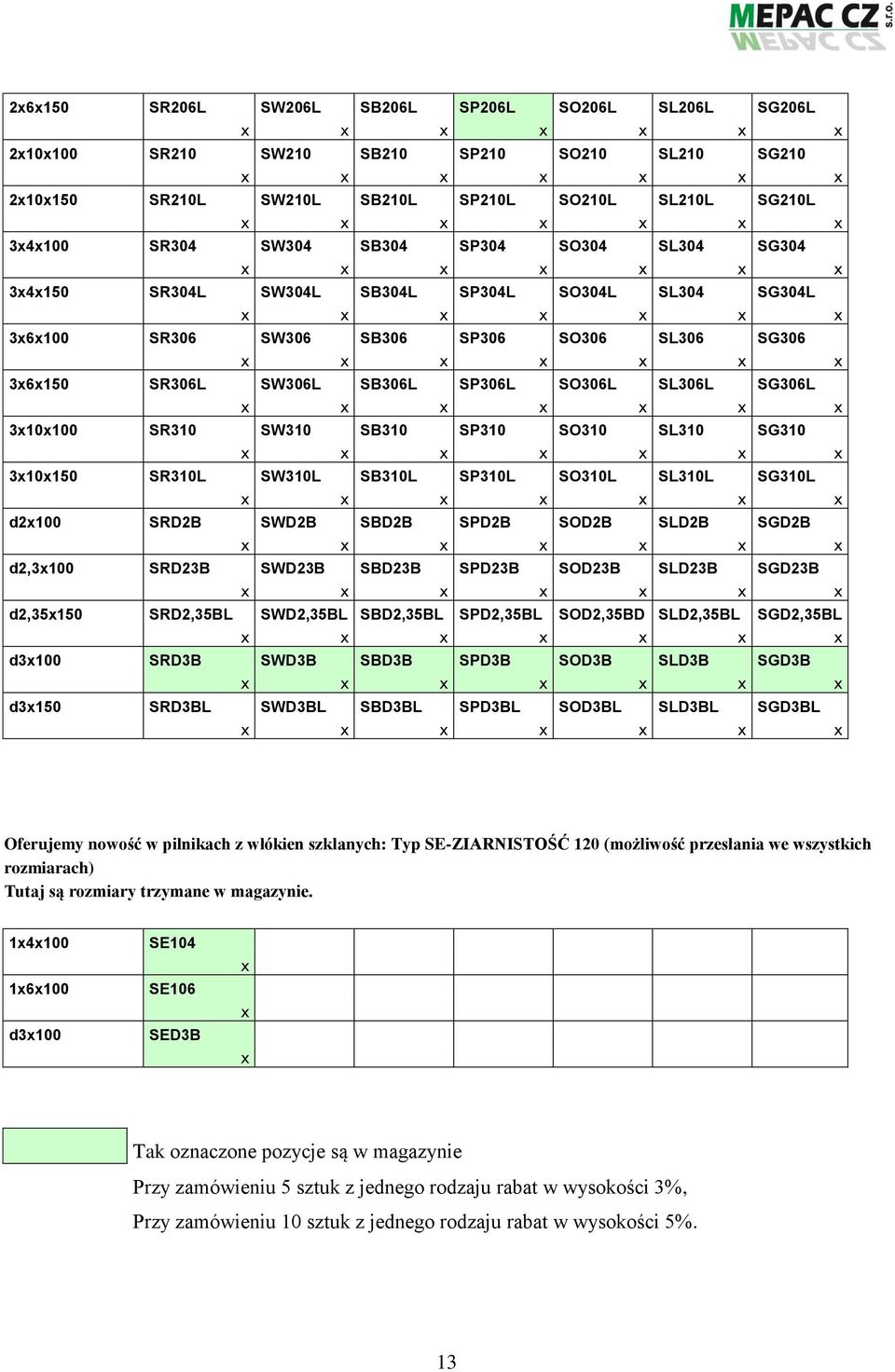

13 2x6x150 SR206L SW206L SB206L SP206L SO206L SL206L SG206L 2x10x100 SR210 SW210 SB210 SP210 SO210 SL210 SG210 2x10x150 SR210L SW210L SB210L SP210L SO210L SL210L SG210L 3x4x100 SR304 SW304 SB304 SP304 SO304 SL304 SG304 3x4x150 SR304L SW304L SB304L SP304L SO304L SL304 SG304L 3x6x100 SR306 SW306 SB306 SP306 SO306 SL306 SG306 3x6x150 SR306L SW306L SB306L SP306L SO306L SL306L SG306L 3x10x100 SR310 SW310 SB310 SP310 SO310 SL310 SG310 3x10x150 SR310L SW310L SB310L SP310L SO310L SL310L SG310L d2x100 SRD2B SWD2B SBD2B SPD2B SOD2B SLD2B SGD2B d2,3x100 SRD23B SWD23B SBD23B SPD23B SOD23B SLD23B SGD23B d2,35x150 SRD2,35BL SWD2,35BL SBD2,35BL SPD2,35BL SOD2,35BD SLD2,35BL SGD2,35BL d3x100 SRD3B SWD3B SBD3B SPD3B SOD3B SLD3B SGD3B d3x150 SRD3BL SWD3BL SBD3BL SPD3BL SOD3BL SLD3BL SGD3BL Oferujemy nowość w pilnikach z włókien szklanych: Typ SE-ZIARNISTOŚĆ 120 (możliwość przesłania we wszystkich rozmiarach) Tutaj są rozmiary trzymane w magazynie. 1x4x100 1x6x100 d3x100 SE104 SE106 SED3B x x x Tak oznaczone pozycje są w magazynie Przy zamówieniu 5 sztuk z jednego rodzaju rabat w wysokości 3%, Przy zamówieniu 10 sztuk z jednego rodzaju rabat w wysokości 5%. 13

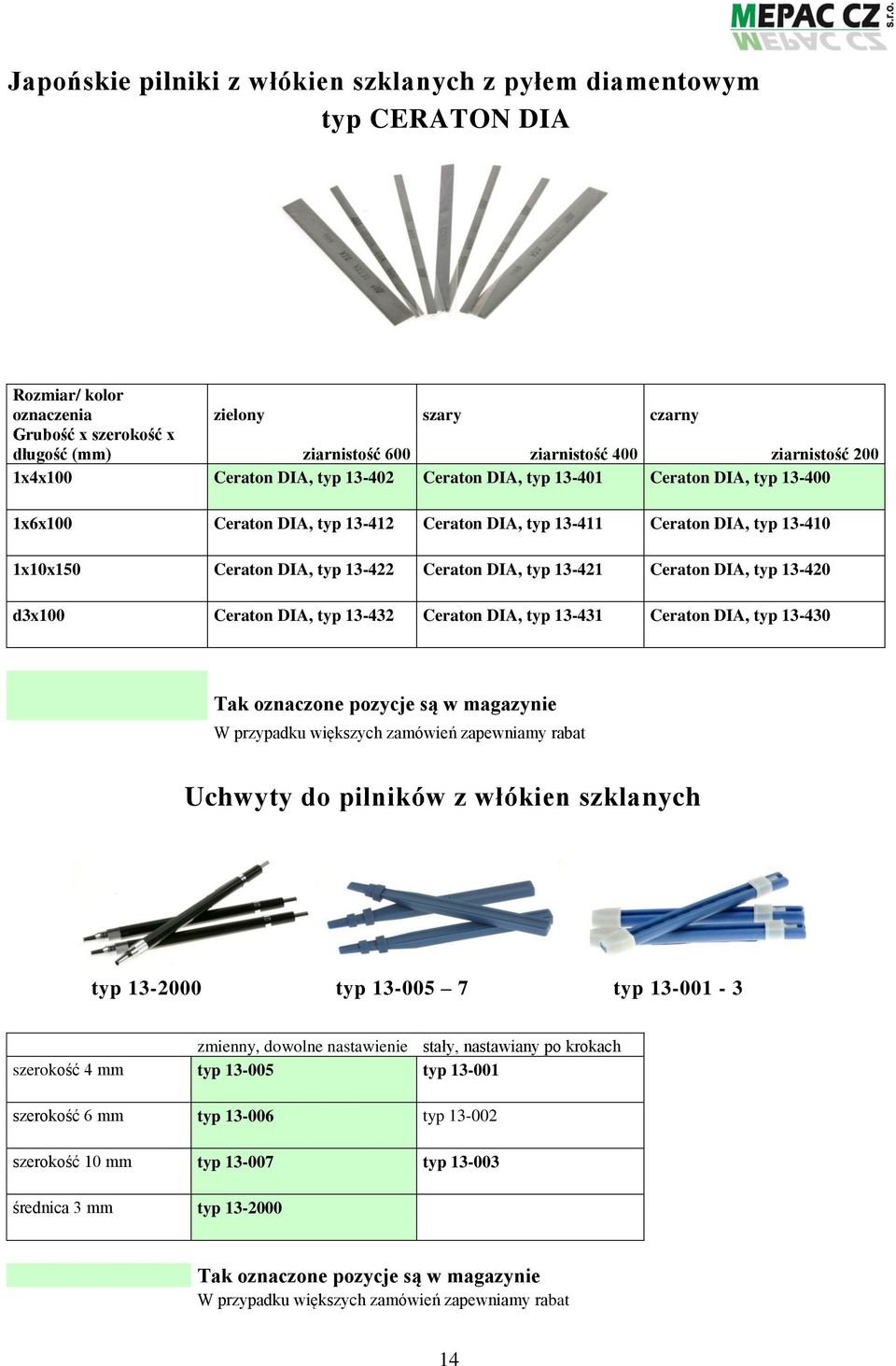

14 Japońskie pilniki z włókien szklanych z pyłem diamentowym typ CERATON DIA Rozmiar/ kolor oznaczenia zielony szary czarny Grubość x szerokość x długość (mm) ziarnistość 600 ziarnistość 400 ziarnistość 200 1x4x100 Ceraton DIA, typ Ceraton DIA, typ Ceraton DIA, typ x6x100 Ceraton DIA, typ Ceraton DIA, typ Ceraton DIA, typ x10x150 Ceraton DIA, typ Ceraton DIA, typ Ceraton DIA, typ d3x100 Ceraton DIA, typ Ceraton DIA, typ Ceraton DIA, typ Tak oznaczone pozycje są w magazynie W przypadku większych zamówień zapewniamy rabat Uchwyty do pilników z włókien szklanych typ typ typ zmienny, dowolne nastawienie stały, nastawiany po krokach szerokość 4 mm typ typ szerokość 6 mm typ typ szerokość 10 mm typ typ średnica 3 mm typ Tak oznaczone pozycje są w magazynie W przypadku większych zamówień zapewniamy rabat 14

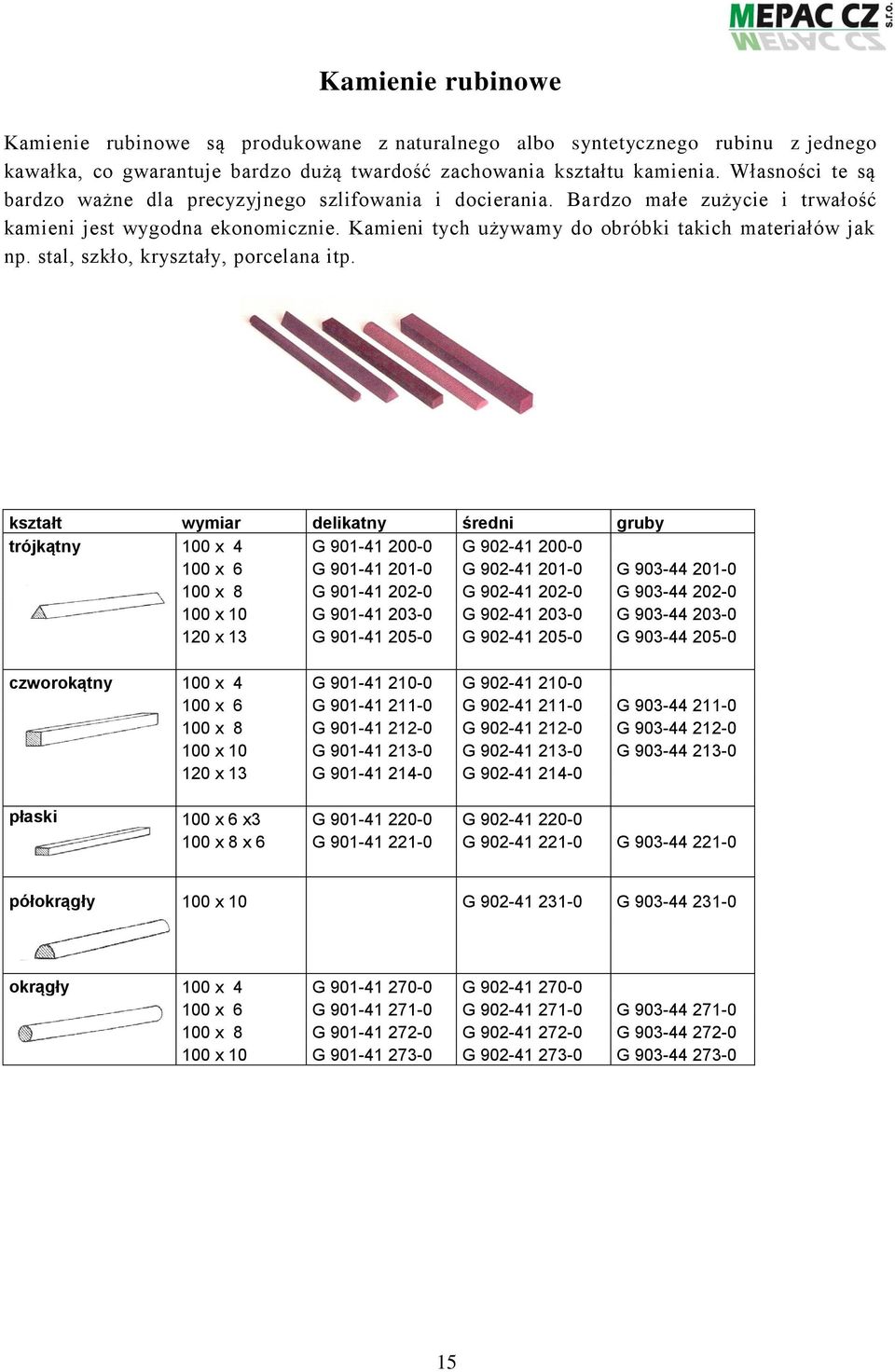

15 Kamienie rubinowe Kamienie rubinowe są produkowane z naturalnego albo syntetycznego rubinu z jednego kawałka, co gwarantuje bardzo dużą twardość zachowania kształtu kamienia. Własności te są bardzo ważne dla precyzyjnego szlifowania i docierania. Bardzo małe zużycie i trwałość kamieni jest wygodna ekonomicznie. Kamieni tych używamy do obróbki takich materiałów jak np. stal, szkło, kryształy, porcelana itp. kształt wymiar delikatny średni gruby trójkątny 100 x 4 G G x 6 G G G x 8 G G G x 10 G G G x 13 G G G czworokątny 100 x 4 G G x 6 G G G x 8 G G G x 10 G G G x 13 G G płaski 100 x 6 x3 G G x 8 x 6 G G G półokrągły 100 x 10 G G okrągły 100 x 4 G G x 6 G G G x 8 G G G x 10 G G G

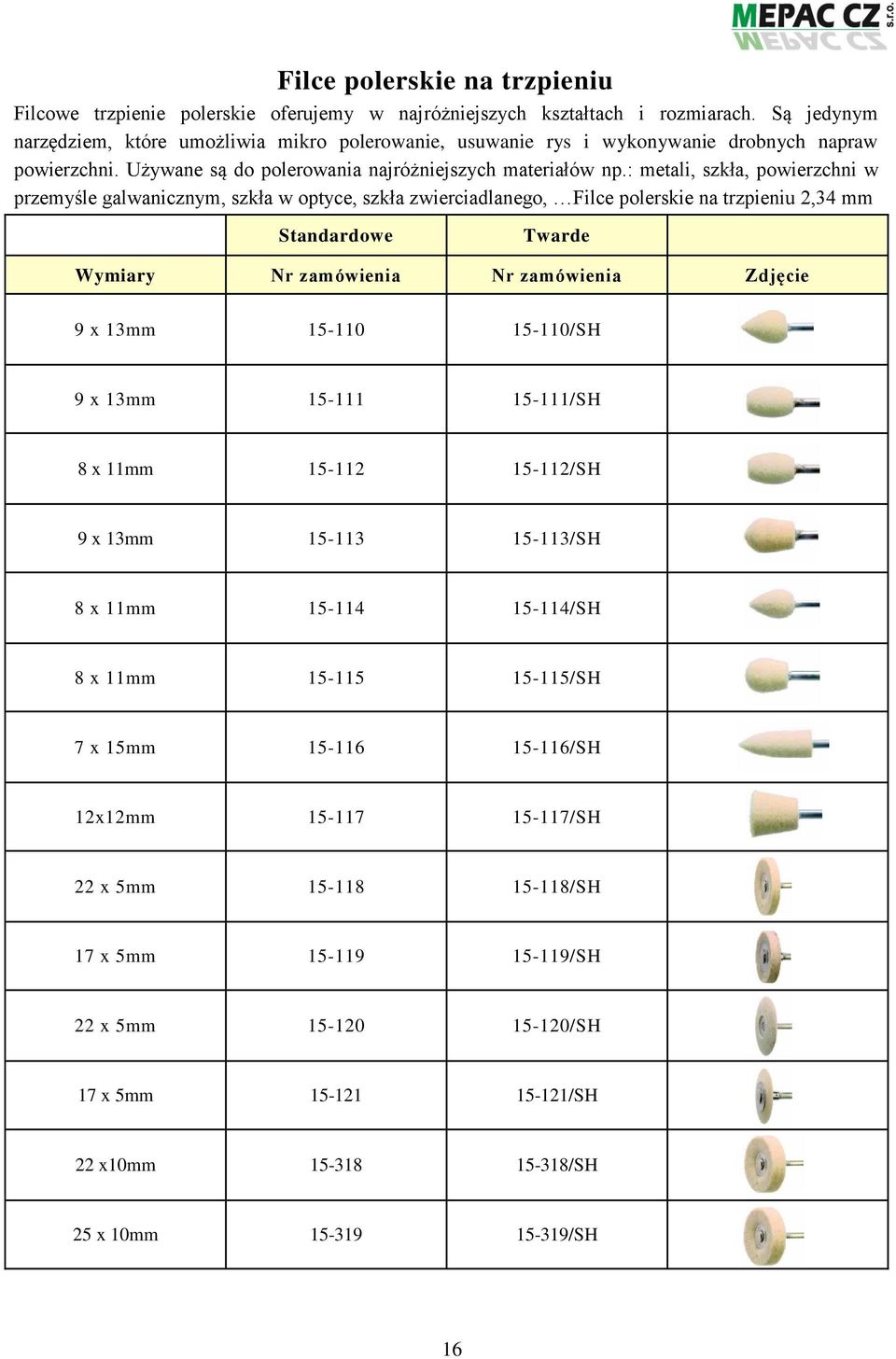

16 Filce polerskie na trzpieniu Filcowe trzpienie polerskie oferujemy w najróżniejszych kształtach i rozmiarach. Są jedynym narzędziem, które umożliwia mikro polerowanie, usuwanie rys i wykonywanie drobnych napraw powierzchni. Używane są do polerowania najróżniejszych materiałów np.: metali, szkła, powierzchni w przemyśle galwanicznym, szkła w optyce, szkła zwierciadlanego, Filce polerskie na trzpieniu 2,34 mm Standardowe Twarde Wymiary Nr zamówienia Nr zamówienia Zdjęcie 9 x 13mm /SH 9 x 13mm /SH 8 x 11mm /SH 9 x 13mm /SH 8 x 11mm /SH 8 x 11mm /SH 7 x 15mm /SH 12x12mm /SH 22 x 5mm /SH 17 x 5mm /SH 22 x 5mm /SH 17 x 5mm /SH 22 x10mm /SH 25 x 10mm /SH 16

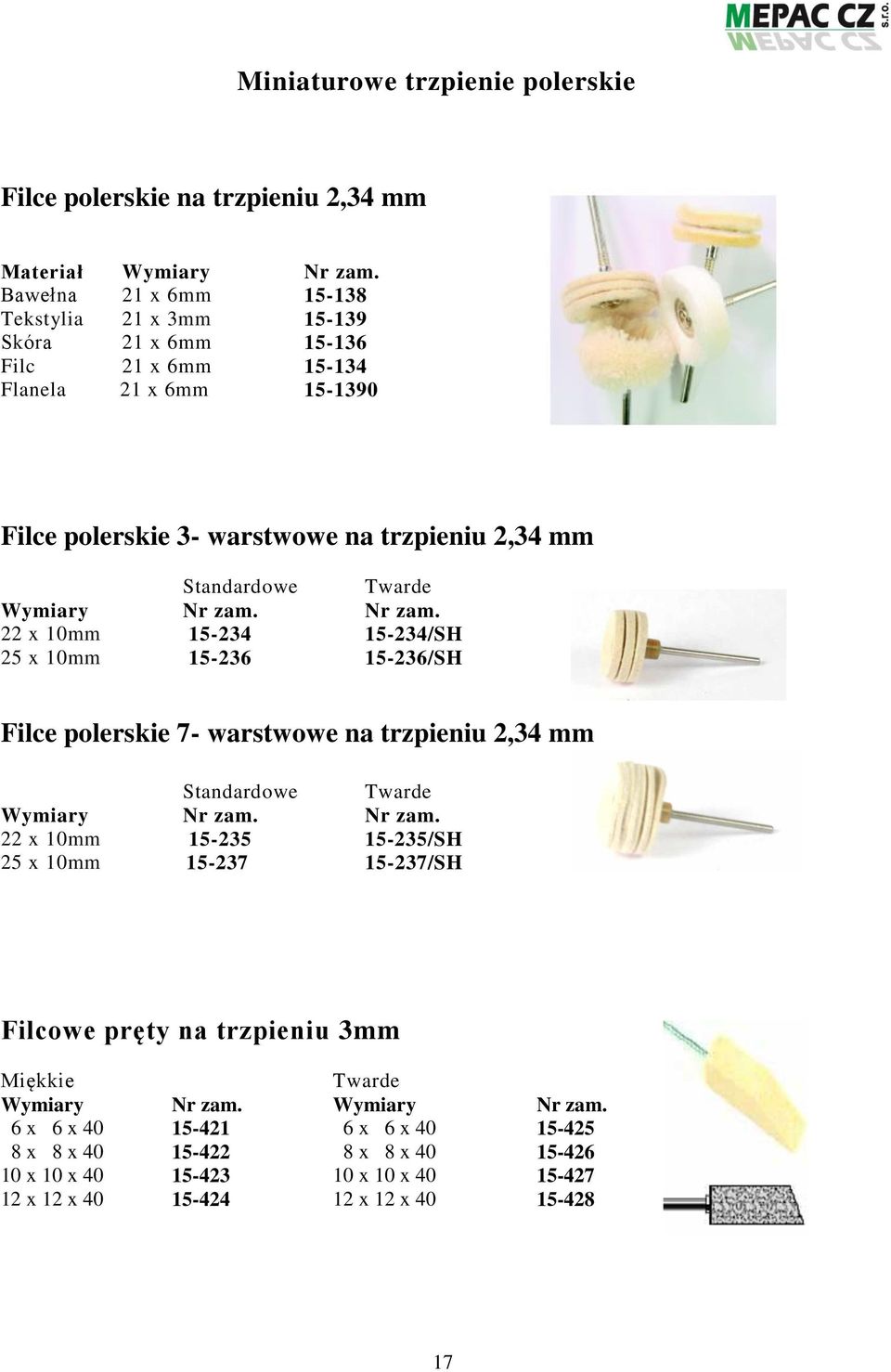

17 Miniaturowe trzpienie polerskie Filce polerskie na trzpieniu 2,34 mm Materiał Wymiary Nr zam. Bawełna 21 x 6mm Tekstylia 21 x 3mm Skóra 21 x 6mm Filc 21 x 6mm Flanela 21 x 6mm Filce polerskie 3- warstwowe na trzpieniu 2,34 mm Standardowe Twarde Wymiary Nr zam. Nr zam. 22 x 10mm /SH 25 x 10mm /SH Filce polerskie 7- warstwowe na trzpieniu 2,34 mm Standardowe Twarde Wymiary Nr zam. Nr zam. 22 x 10mm /SH 25 x 10mm /SH Filcowe pręty na trzpieniu 3mm Miękkie Twarde Wymiary Nr zam. Wymiary Nr zam. 6 x 6 x x 6 x x 8 x x 8 x x 10 x x 10 x x 12 x x 12 x

18 Filce polerskie na trzpieniu 3 mm standardowe twarde Kształt Wymiary Trzpień Nr zam. Nr zam. Cylinder 6 x 10 3 x /SH 8 x 10 3 x /SH 10 x 10 3 x /SH Ostrołuk 10 x 18 3 x /SH Stożek 15/10 x 15 3 x /SH odwrócony Gruszka 6 x 10 3 x /SH 8 x 12 3 x /SH Stożek 6 x 10 3 x /SH zaokrąg. 8 x 12 3 x /SH Cylinder 6 x 10 3 x /SH zaokrąg. 8 x 12 3 x /SH Cylinder 10 x 12 3 x /SH 10 x 12 6 x /SH 12 x 12 3 x /SH 15 x 20 3 x /SH 15 x 20 6 x /SH 15 x 30 6 x /SH 20 x 20 6 x /SH 20 x 30 6 x /SH 25 x 30 6 x /SH 30 x 35 6 x /SH Stożek 15 x 20 6 x /SH zaokrąg. 20 x 30 6 x /SH 18

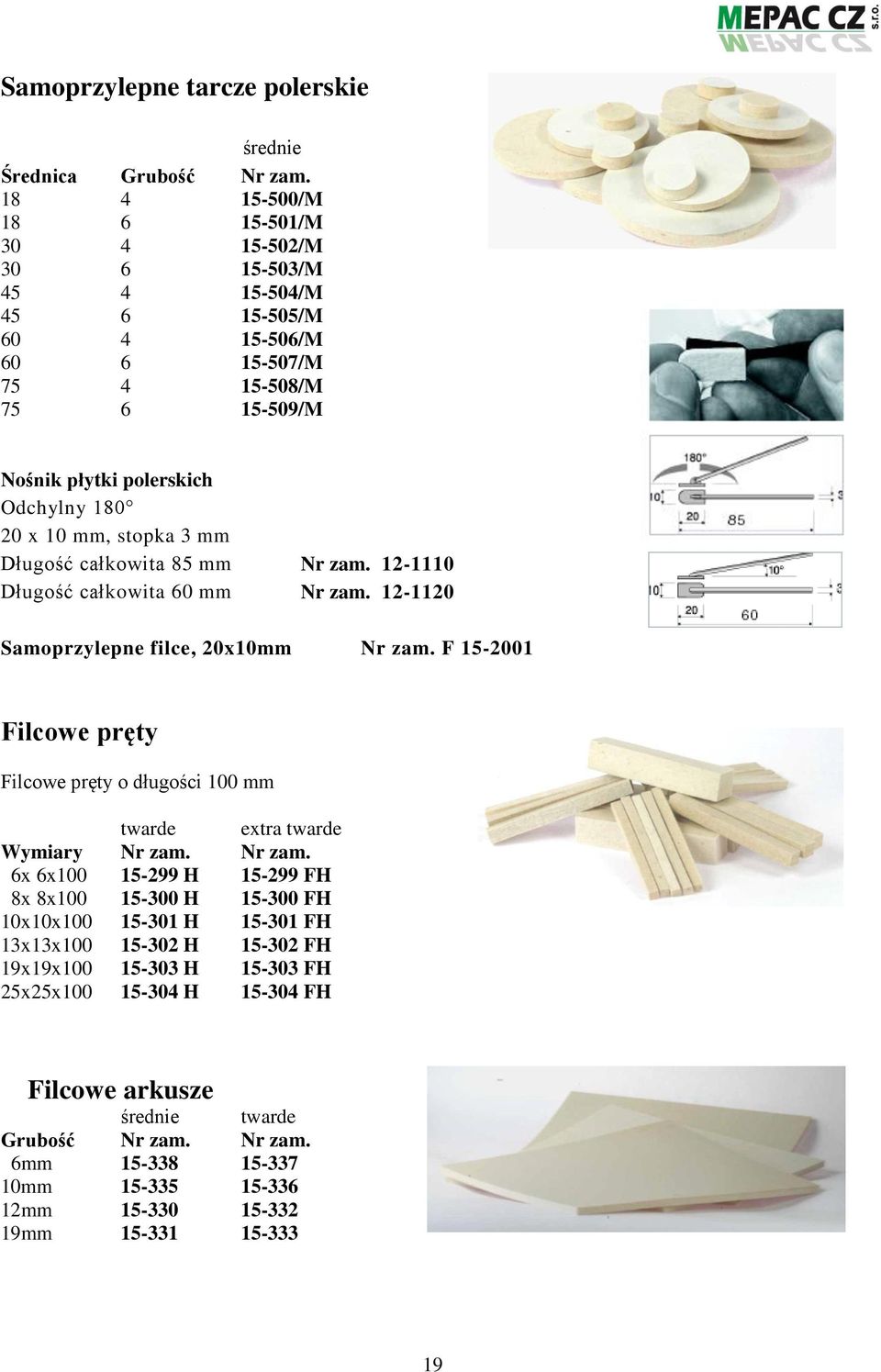

19 Samoprzylepne tarcze polerskie średnie Średnica Grubość Nr zam /M /M /M /M /M /M /M /M /M /M Nośnik płytki polerskich Odchylny x 10 mm, stopka 3 mm Długość całkowita 85 mm Nr zam Długość całkowita 60 mm Nr zam Samoprzylepne filce, 20x10mm Nr zam. F Filcowe pręty Filcowe pręty o długości 100 mm twarde extra twarde Wymiary Nr zam. Nr zam. 6x 6x H FH 8x 8x H FH 10x10x H FH 13x13x H FH 19x19x H FH 25x25x H FH Filcowe arkusze średnie twarde Grubość Nr zam. Nr zam. 6mm mm mm mm

20 Filcowe tarcze i pierścienie Filcowe tarcze i pierścienie z wełny znalazły szerokie zastosowanie w dziedzinie polerowania i delikatnego szlifowania jako nośnik dla wszystkich typów past szlifierskich i polerskich, i innych środków. Mogą pracować ze wszystkimi typami past, cieczy i kitów, i dzięki tym właściwością są idealnym nośnikiem szlifierskim i polerskim. W porównaniu z syntetycznymi materiałami mają niezrównane zalety: - ziarnka ścierne są równomiernie rozłożone w włóknach filcu i to gwarantuje równomierne opracowanie powierzchni. - wełna owcza jest najlepszym włóknem naturalnym i najbardziej prężnym materiałem, dlatego możemy nią polerować różne typy powierzchni. Potrzebne krawędzie i kształty tarczy lub trzpienia są zachowane podczas całej eksploatacji narzędzia. - nowa, jeszcze nieużywana tarcza ma takie same właściwości dla past szlifierskich i polerskich jak tarcza używana. - możliwość produkcji tarcz filcowych w bardzo wąskim przedziale tolerancji kształtu, pozwala nam oferować takie kształty, jakie są potrzebne do obróbki danej części. - wymiana tarczy przy maszynowej obróbce jest czasowo krótsza niż w wypadku innych tarcz. Filce polerskie można kupić w różnych kształtach, rozmiarach i twardościach, produkowane są już od bardzo delikatnych włókien (grubość 0,001mm!). Twardość podawana jest w trzech stopniach zwartości: 0,50 g/cm 3 (typ miękki), 0,60 g/cm 3 (średnio twardy) i 0,70 g/cm 3 (typ twardy). Maksymalna grubość tarcz które można wyprodukować jest : - dla typu miękkiego ( 0,50 g/cm 3 ) 80 mm - dla typu średnio twardego ( 0,60 g/cm 3 ) 65 mm - dla typu twardego ( 0,70 g/cm 3 ) 55 mm Tarcze filcowe można wyprodukować aż do średnicy 1m (!). Filcowe tarcze i pierścienie z wełny są używane do polerowania, docierania, usuwania rys na powierzchniach metalowych, plastikowych, produktów z marmuru, granitu, szkła i innych. Tarcze filcowe nie są zdolne polerować same, są bardzo dobrym nośnikiem dla szlifierskich i polerskich past, cieczy i kitów. Pierścienie filcowe są używane przy wykańczaniu na maszynach do fasetowania zwierciadeł. Osiągamy w ten sposób optycznie czyste powierzchnie. Do polerowania najczęściej używamy następujące pasty: tripoli czerwień polerska S.S.pasta pasta szlifierska Przed polerowaniem na tarczę filcową naniesiemy ścierniwo (można rozpocząć od ziarnistości 120 i wyżej) przy użyciu kleju lub też można użyć cement. 20

21 Tarcze filcowe bez trzpienia w kształcie walcowym Wymiar (mm) średni extra twardy D x T Nr zam. Nr zam. 10 x 15 F 1015M VC F 1015RH VC 10 x 20 F 1020M VC F 1020RH VC 12 x 20 F 1512M VC F 1512RH VC 15 x 12 F 1512M VC F 1512RH VC 15 x 15 F 1515M VC F 1515RH VC 15 x 20 F 1520M VC F 1520RH VC 15 x 30 F 1530M VC F 1530RH VC 20 x 10 F 2010M VC F 2010RH VC 20 x 20 F 2020M VC F 2020RH VC 20 x 25 F 2025M VC F 2025RH VC 25 x 25 F 2525M VC F 2525RH VC 30 x 30 F 3030M VC F 3030RH VC 30 x 35 F 3035M VC F 3035RH VC 40 x 40 F 4040M VC F 4040RH VC Tarcze filcowe bez trzpienia w kształcie walcowo zaokrąglonym Wymiar (mm) średni extra twardy D x T Nr zam. Nr zam. 15 x 25 F 1525M VCR F 1525HR VCR 20 x 40 F 2040M VCR F 2040HR VCR 25 x 55 F 2555M VCR F 2555HR VCR Tarcze filcowe bez trzpienia w kształcie walcowo-stożkowym Wymiar (mm) średni extra twardy D x T Nr zam. Nr zam. 15 x 25 F 1525M KE F 1525HR KE 20 x 40 F 2040M KE F 2040HR KE 25 x 55 F 2555M KE F 2555HR KE 21

22 Tarcze filcowe bez trzpienia w kształcie walcowym, ostro zakończone Wymiar (mm) średni extra twardy D x T Nr zam. Nr zam. 10 x 15 F 1015M KES F 1015RH KES 10 x 20 F 1020M KES F 1020RH KES 12 x 20 F 1512M KES F 1512RH KES 15 x 12 F 1512M KES F 1512RH KES 15 x 15 F 1515M KES F 1515RH KES 15 x 20 F 1520M KES F 1520RH KES 15 x 30 F 1530M KES F 1530RH KES 20 x 10 F 2010M KES F 2010RH KES 20 x 20 F 2020M KES F 2020RH KES 20 x 25 F 2025M KES F 2025RH KES 25 x 25 F 2525M KES F 2525RH KES 30 x 30 F 3030M KES F 3030RH KES 30 x 35 F 3035M KES F 3035RH KES 40 x 40 F 4040M KES F 4040RH KES Tarcze filcowe bez trzpienia dostarczamy w powyższych rozmiarach. Oprócz tego możemy dostarczyć tarcze według potrzeb odbiorcy. W tym wypadku prosimy podać średnicę x długość i twardość materiału. Tarcze filcowe Wymiar (mm) miękki średni twardy D x T Nr zam. Nr zam. Nr zam. 50 x /S /M /H 75 x /S /M /H 100 x /S /M /H 125 x /S /M /H 150 x /S /M /H 200 x /S /M /H 22

23 Pierścienie filcowe Wymiar (mm) miękki średni twardy ekstra twardy D x T x H Nr zam. Nr zam. Nr zam. Nr zam. 150 x 25 x /S /M /H 175 x 25 x /S /M /H 200 x 30 x /S /M /H 250 x 30 x /S /M /H 375 x 20 x /S /M /H 125 x 8 x /M /H /RH 125 x 10 x /M /H /RH 125 x 15 x /M /H /RH 150 x 10 x /M /H /RH 150 x 15 x /M /H /RH 150 x 20 x /M /H /RH Tarcze filcowe bez trzpienia dostarczamy w powyższych rozmiarach. Oprócz tego możemy dostarczyć tarcze według potrzeb odbiorcy. W tym wypadku prosimy podać średnicę zewnętrzną x średnicę wewnętrzną x grubość i twardość materiału (patrz rysunek). Tarcze z ostrym obrzeżem Tarcze te są produkowane w różnych średnicach i grubościach. Możemy je instalować na różne trzpienie, przeznaczone do dużych obrotów. Bardzo często używane w złotnictwie. Wymiar (mm) twardy ekstra twardy D x T Nr zam. Nr zam. 16 x /H /FH 19 x /H /FH 25 x /H /FH 40 x /H /FH 50 x /H /FH 60 x /H /FH 75 x /H /FH 23

24 Pierścienie filcowe na drewnianym nośniku Filce te zazwyczaj używamy przy produkcji klejnotów dla wyrównywania bocznych powierzchni. Rozmiary i kształt mogą być przystosowane do potrzeb użytkownika. Nr zam. Długość Średnica Kształt F1 x F2 D1x D2 A M 075 x x 15 płaski M 120 x x 14 płaski M 140 x x 17 płaski Pierścienie filcowe na stalowym trzpieniu z gwintem Nr zam. Długość Średnica (mm) F1 x F2 D1x D M 105 x x M 105 x x M 105 x x 14 Tarcze filcowe z wycięciami po obwodzie i ze skośną krawędzią Tarcze te można używać na każdej maszynie do docierania. Produkowane są w trzech stopniach twardości, średni, twardy i ekstra twardy. Wycięcia w tarczy służą do kontroli opracowywanej powierzchni podczas obróbki. Wymiar (mm) średni twardy ekstra twardy D x T x H Nr zam. Nr zam. Nr zam. 100 x 12,5 x /M /H /RH 150 x 12,5 x /M /H /RH 175 x 12,5 x /M /H /RH 200 x 12,5 x /M /H /R 24

25 Tarcze filcowe - składane Tarcze filcowe składane mogą być używane na takich samych maszynach jak tarcze szlifierskie. Produkowane są w następujących średnicach: 100mm, 125mm, 150 mm, 200mm, 250mm, i grubościach 25 a 50mm. Rozmiar (mm) miękki średni twardy D x T x H Nr. kat.: Nr. kat.: Nr. kat.: 150 x 25 x /S /M /H Triangl Filcowe kamienie polerskie Grubość (mm) miękki średni Nr. kat.: Nr. kat.: TS TM TS TM Frankfurt Butterfly Grubość (mm) miękki średni Nr. kat.: Nr. kat.: FS FM FS FM Grubość (mm) miękki średni Nr. kat.: Nr. kat.: BS BM BS BM Zestawy trzpieni filcowych dla precyzyjnego polerowania małych przedmiotów, używane w stomatologii Nr. zam.: KIT 17 Nr. zam.: KIT 11 25

26 Wymiar (mm) D x T x H Nr zam. 125 x 25 x x 50 x x 25 x x 50 x Tarcze polerskie mocowane na gwint M14 x 2 mm na nośniku z masy plastycznej Linki filcowe Linki filcowe produkowane są z twardego filcu o grubości od 3mm i wyżej. Jest to produkt ekologiczny i jego likwidację można robić biologicznie. Jest trwały do temperatury 100 C. Używany jest również w przemyśle cukierniczym. Wymiar (mm) Nr zam. 3 x x x x Rury filcowe Rury filcowe produkowane są z twardszych filców i są używane do najróżniejszych prac polerskich i również do filtracji. Jest to produkt ekologiczny i jego likwidację można robić biologicznie. Wymiar (mm) Miękki Średni Twardy D x H x T Nr zam. Nr zam. Nr zam. 90 x 30 x /S /M /H 60 x 30 x /S /M /H 50 x 30 x /S /M /H 50 x 20 x /S /M /H 60 x 20 x /S /M /H 26

27 STANDARDOWE TARCZE POLERSKIE Opis: koła składają się z warstw tkaniny, które są zszyte. Wycięcia tekstylnych materiałów przeszytych włókienniczo w całej warstwie w kręgu. Oznaczenie Wymiar mm Otwór mm Materiał Konstrukcja Sztywność LK x 20 2 LK x 20 2 LK x 25 5; 10 LK x 25 5;10 materiał, LK x LK x x konstrukcja, LK x x LK x x sztywność, LK x x LK x x wymagane LK x 25 25; 30; 35 LK x x klienta LK x x LK x x LK x x LK x Zastosowanie: Standardowe tarcze polerskie przeznaczone są do I. i II. polerowania większości metali i powłok galwanicznych ręcznie lub maszynowo. Można je również stosować do polerowania lakierów i wybranych tworzyw sztucznych. 27

28 Budowa tarczy: A cało warstwowe: tarcza składa się w całości z całego warstwy określone średnicą tarczy. B pół warstwowe: tarcza zawiera min. 50% cało warstwowych średnicy tarczy i 50% pół warstwowych, które są ułożone przemiennie, ale zawsze pomiędzy cało warstwowymi VL - luźne warstwy: tarcza składa się tylko z luźnych warstw lub połączone tylko jednym przeszyciem Sztywność tarczy: ŘŠ - słabo szyte - okrągłe rzędy ściegów w odległości około 40 mm. PŘŠ - pół słabo szyte - okrągłe rzędy ściegów w odległości około 30 mm. PHŠ - pół gęsto szyte - okrągłe rzędy ściegów w odległości około 20 mm.. HŠ - gęsto szyte - okrągłe rzędy ściegów w odległości około 10 mm. VHŠ - bardzo gęsto szyte okrągłe rzędy ściegów w odległości około 5mm. Rodzaje substancji TP I. Polerowa II. Polerowanie Polerowanie Polerowany materiał Czystego Czystego Powierzchni metalu metalu galwanicznej Materiał TP Stal 1,9 4 Stal nierdzewna 1,2,4 5,6 Bronz 1,2,4,9 6 Aluminium 2,3,4,9 6,8 Chrom 1,2,4,7 Nikiel 4,5,6,7 6 4,7 Miedź 4,7 5,6 4,6 Mosiądz 3,4,7 6 2,3,4,6 Cynk 4,5,6 8 6,8 Złoto, Srebro 6 8 6,8 Tworzywa sztu. 8 Nr seryjny Materiał TP Tytuł mat. 1 Molino Bruno B 2 Molino Bruno M 18 3 Erna E 4 Tkaniny techniczne TT 5 Czesane molino PM 6 Flanela F 7 Kaliko K 8 Jedwab H 9 Kepr KP Podstawowe zasady polerowania: 1. Aby osiągnąć dobry wynik w każdej pracy należy znać trzy główne warunki: - tarcza typu (media) - jej przydatność do zabiegu - rodzaj szlifowania lub polerowania pastą - prędkość obwodowa tarczy i ciśnienie 2. Do wstępnego polerowania służy tłusta pasta polerska + twardsze TP. 3. Do dalszego polerowania stosuje się suchszą pastę+ bardziej miękkie TP. Przechowywanie: Ostrzeżenie: tarcze polerujące z tkaniny są przechowywane w suchym i dobrze wentylowanym pomieszczeniu o wilgotności do 70%. przy polerowaniu należy zachować przepisy bezpieczeństwa i higieny. 28

29 TARCZE POLERSKIE SIZAL, MOLINO (SM) Opis: Zastosowanie: tarcza składa się z warstw tkaniny sizalu, które na przemian ułożone z warstwami tkaniny bawełnianej, wszystko jest wzajemnie wzmocnione szwami nici bawełnianej. tarcze te są przeznaczone do precyzyjnego szczotkowania i wstępnego polerowania stali nierdzewnej i elektrolityczne powłoki chromu. Doskonała wydajność pracy, tarcze te są również stosowane do polerowania, w przypadku stopów aluminium. Impregnacja: sztywność tarczy jest ponadto regulowana przez impregnowanie roztworem opartym na poliakrylanach. Nr zam. Wymiar mm Otwór mm Szycie Impregnacja ŘS PHŠ HŠ LK x x x x x LK x x x x LK x 12 35; 30 x x x LK x x x LK x x LK x x LK x x LK x x x x x LK x x x x x LK x x x LK x x x LK x x x x x Przechowywanie: Ostrzeżenie: tarcze polerujące z tkaniny są przechowywane w suchym i dobrze wentylowanym pomieszczeniu o wilgotności do 65%. przy polerowaniu należy zachować przepisy bezpieczeństwa i higieny. 29

30 TARCZE POLERSKIE Opis: tarcza jest utworzona z pasków sizalu powleczonych bawełną, szyte i rzymocowane do środka tak, że tworzą promienie. Według wymagań mogą być impregnowane (wzmocnione). Zastosowanie: tarcze są odpowiednie do szlifowania stosując pastę do szlifowania, ponadto do wstępnego polerowania stali, brązu, miedzi, aluminium, stopów aluminium. Może być łączony z materiałami ściernymi typu włókniny ściernej Nr zam. Wymiar mm Otwór mm Impregnacja LK x 17 24; 6 x x LK x 17 24; 6 x x LK x x x LK x x x LK x x x LK x x x Przechowywanie: tarcze polerujące z tkaniny są przechowywane w suchym i dobrze wentylowanym pomieszczeniu o wilgotności do 65%. Ostrzeżenie: przy polerowaniu należy zachować przepisy bezpieczeństwa i higieny. 30

31 Uwagi: 31

32 MEPAC ZAWSZE COŚ NOWEGO Dla naszych klientów mamy szeroką gamę produktów takich jak maszyny precyzyjne, narzędzi do aparatury, systemów do napawania laserowego. Wszystkie nasze produkty można nabyć w naszym sklepie internetowym wwww.mepac-eshop.cz. Nasi przedstawiciele handlowi oferują porady ekspertów w dziedzinie mechaniki precyzyjnej, ale również przedstawią pełną gamę produktów w sklepach mobilnych. W obszarze sprzedaży narzędzi reprezentujemy na rynku czeskim, słowackim i polskim 17 firm zagranicznych. V1 ( ) Wszystkie nasze produkty można kupićnawww.mepac-eshop.cz MEPAC CZ, s.r.o. tel. /mob. /fax CENTRALA TŘINEC Oldřichovice Třinec FILIA VSETÍN Průmyslovýareál Jaseniceobjekt Vsetín FILIA VRBNO Jesenická Vrbno p. Pradědem FILIA POLSKO Czechowice - Dziedzice MEPAC SK, s.r.o. VeľkýDiel 3323 Hala č.3, Žilina tel.: mob.: (sklep) mob.: (sklep) mob.: (warsztat) tel.: mob.: (produkcja) mob.: (produkcja) mob.: (sklep) mob.: (sklep) tel.: mob.: (sklep) mob.: (sklep) mob.: (warsztat) fax: tel.: kom.: tel.: kom.: kom.: info@mepac.cz info.vsetin@mepac.cz info.vrbno@mepac.cz bak@mepac.cz brodnan@mepac.cz Jesteśmy przekonani, że Twoja firma znajdzie w naszej szerokiej gamie produktów wiele użytecznych urządzeń lub narzędzi do swojej pracy. ZESPÓŁ FIRM MEPAC CZ, s.r.o. i MEPAC SK, s.r.o. 32
