STÓŁ ROBOCZY DO POZYCJONOWANIA I POCHYLANIA LSC 025

Transkrypt

1 STÓŁ ROBOCZY DO POZYCJONOWANIA I POCHYLANIA LSC 025 Na rynku nie ma wystarczająco dużo pochylnych stołów, które mogą być użyte dla ergonomicznej pracy z cięższymi częściami w celu otrzymania wysokiej jakości i precyzji. Z tego powodu, nasza firma postanowiła we współpracy z młodymi projektantami, skonstruować stół, który ma możliwość pochylania centralnej okrągłej części (patrz rysunek). Stół umożliwia pochylanie od siebie około 15 i do siebie około 60.Okrągła część obraca się o 360 wokół osi i jest wyposażona w układ hamulca. Ze względów ekonomiczności i bezpieczeństwa, nie skorzystano z mechanizmów elektrycznych lub pneumatycznych. Długoterminowe badania w praktyce potwierdziły, że pochylanie i pozycjonowanie stołu spełnia wysokie wymagania producentów form, pracowników i jest doskonałym elementem w każdej narzędziowni.

2 O firmach MEPAC CZ s.r.o. i MEPAC SK s.r.o.: Nasza firma zajmuje się dziedziną precyzyjnej obróbki powierzchni, gdzie w dziale sprzedaży narzędzi i przyrządów prezentujemy w sumie 17 zagranicznych firm na Czeskim i Słowackim rynku, oprócz tego dostarczamy również do Francji, Polski, Węgier i Rumunii. U firm, które zaopatrujemy, działamy, jako bezpośredni dostawca, następnie oferujemy doradztwo dla naszych klientów a na rzecz gwarancji zabezpieczenia przyrządów zapewniamy również gwarancyjny i pogwarancyjny serwis. Proponowany asortyment pokrywa głównie zakres Produkcja narzędzi i form i zawiera: - Diamentowe i CBN pilniki igłowe i kształtowe, w tym specjalne, bardzo cienkiej grubości pilniki. 0,4 mm - Trzpienie diamentowe i CBN galwaniczne element sprzęgający o średnicach od 0,4 mm trzpień o śr. 2, 35mm - CBN ceramiczne tarcze z spoiwem do precyzyjnego szlifowania - Obrotowe frezy na trzpieniu 3, 6, lub 8 mm - Frezy do obróbki maszynowej (średnice od 0,1 do materiałów o twardości do 60 HRc, grafitu, miedzi,...) - Al2O3 i SiC ścierne ciała na pr.3mm macierzystych i 6 mm - Al2O3 i SiC tarcze ścierne i koła do szlifowania wewnętrznych i zewnętrznych - Specjalne tarcze ścierne z tzw. niebieskim korundem - Tarcze diamentowe o standardowych kształtach (1A1,...) lub specjalnych kształtach - Obciągacz diamentowy - Pasty diamentowe, i rozpuszczalników do past diamentowy - Wapno wiedeńskie i tusze do tuszowania - Trzpienie do docierania, polerowania i tarcze filcowe dla past diamentowych - Ściernice lamelowe na trzpieniu, tarcze i talerzyki - Tarcze do cięcia już od miniaturowych wielkości - Mini szczotki na trzpieniu 2.35mm do połyskowej i matowej powierzchni - Szwajcarskie igłowe, kształtowe i warsztatowe stalowe pilniki Baiter - Amerykańskie kamienie szlifierskie Gesswein do szlifowania powierzchni - Grafitowe kamienie szlifierskie i kamienie szlifierskie Bellstone o ziarnistości aż Japońskie elastyczne narzędzia ścierne (2 ogólnoświatowe patenty szlifuje i poleruje jednocześnie) (ponad rodzajów już od średnicy 2mm na trzpieniu 3mm, ziarnistości od 80 do 3000) - Cały asortyment firmy Diprofil (przyczepiane silniki, wały giętkie, ) wykonujemy naprawy starszych typów - Pilarki i szlifiarki z napędem silnikowym prowadzimy naprawy starszych typów - Części zamienne do nadstawek, włącznie z tulejkami mocującymi - Precyzyjne blachy ze stali hartowanej, o grubości od 0, 005mm do 2, 00mm (o dokładności od 0, 001mm) - Materiały Ampco (specjalne stopy brązu, włącznie z brązem berylowym) do wyrobu wkładek do form i łożysk ślizgowych pręty o przekroju kolistym i prostokątnym - Japońskie ultradźwiękowe polerki systemów NSK, ROYAL, UC500 a UC550 - Mikrosilniki i systemy wymiennych nasadek, wykonujemy naprawy starszych typów - Angielskie szlifierki i polerki systemu Kemet, tarczowe narzędzia szlifierskie UVM - Systemy mikro napawania Protec - Spoiwa do mikro napawania - Płótna i papiery ścierne (o ziarnistości 2000) w arkuszach i rolkach (płótna) - Japońskie pilniki z włókien szklanych (o grubościach od 0, 5mm do 3mm) o przekroju prostokątnym i kolistym - Uchwyty do pilników z włókien szklanych - Precyzyjne niemieckie światła z umocowaniem do stołu lub na formę - Narzędziowe okulary, lupy i stereomikroskopy (lupy włącznie z pomiarowym obrazem) - Szlifierki pneumatyczne i pilniki do precyzyjnej obróbki powierzchni - Stoły do polerowania z obrotowym i nachylanym stołem, kompletne wyposażenie szlifierskiego stanowiska pracy - Natryskowe kabiny. i wiele innych Na życzenie dostarczamy specjalne katalogi i poradzimy jak rozwiązać Wasz problem. Możecie także zwrócić się do naszych regionalnych przedstawicieli, którzy Wam bezpośrednio w Waszej firmie pomogą w wyborze. Może Was odwiedzić z naszym sklepem objazdowym z bardzo szerokim asortymentem towarów, które Waszym pracownikom umożliwi fizycznie wypróbować w praktyce interesujących przyrządów i narzędzi i tak sprawdzić, czy są odpowiednim rozwiązaniem Waszego problemu. Ten oto sposób jest dla użytkownika znacznie lepszy i korzystniejszy niż kupować według papierowych informacji. Wierzymy, że z naszej oferty wybierzecie coś dla siebie i będziecie zadowoleni.

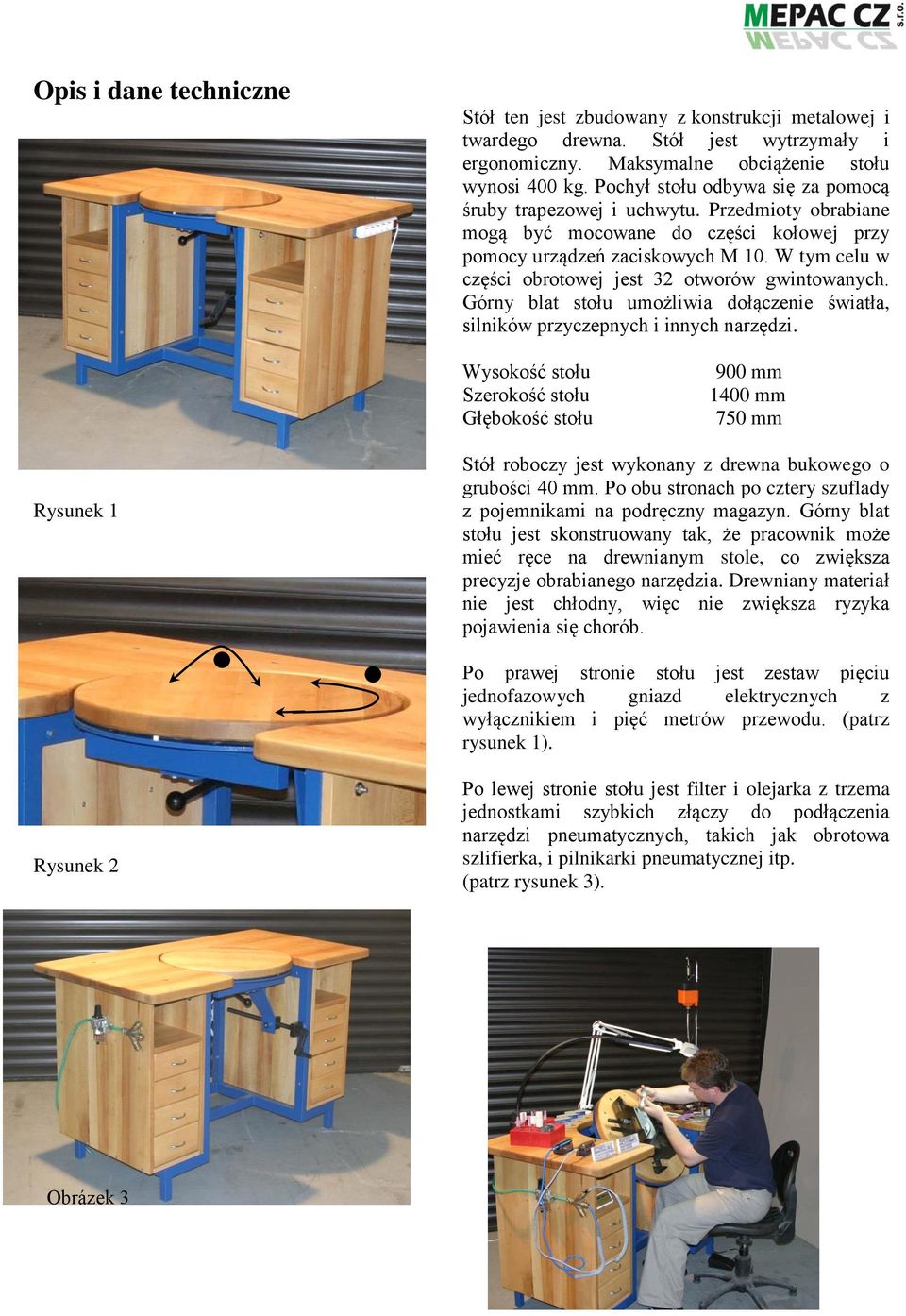

3 Opis i dane techniczne Stół ten jest zbudowany z konstrukcji metalowej i twardego drewna. Stół jest wytrzymały i ergonomiczny. Maksymalne obciążenie stołu wynosi 400 kg. Pochył stołu odbywa się za pomocą śruby trapezowej i uchwytu. Przedmioty obrabiane mogą być mocowane do części kołowej przy pomocy urządzeń zaciskowych M 10. W tym celu w części obrotowej jest 32 otworów gwintowanych. Górny blat stołu umożliwia dołączenie światła, silników przyczepnych i innych narzędzi. Wysokość stołu Szerokość stołu Głębokość stołu 900 mm 1400 mm 750 mm Rysunek 1 Stół roboczy jest wykonany z drewna bukowego o grubości 40 mm. Po obu stronach po cztery szuflady z pojemnikami na podręczny magazyn. Górny blat stołu jest skonstruowany tak, że pracownik może mieć ręce na drewnianym stole, co zwiększa precyzje obrabianego narzędzia. Drewniany materiał nie jest chłodny, więc nie zwiększa ryzyka pojawienia się chorób. Po prawej stronie stołu jest zestaw pięciu jednofazowych gniazd elektrycznych z wyłącznikiem i pięć metrów przewodu. (patrz rysunek 1). Rysunek 2 Po lewej stronie stołu jest filter i olejarka z trzema jednostkami szybkich złączy do podłączenia narzędzi pneumatycznych, takich jak obrotowa szlifierka, i pilnikarki pneumatycznej itp. (patrz rysunek 3). Obrázek 3

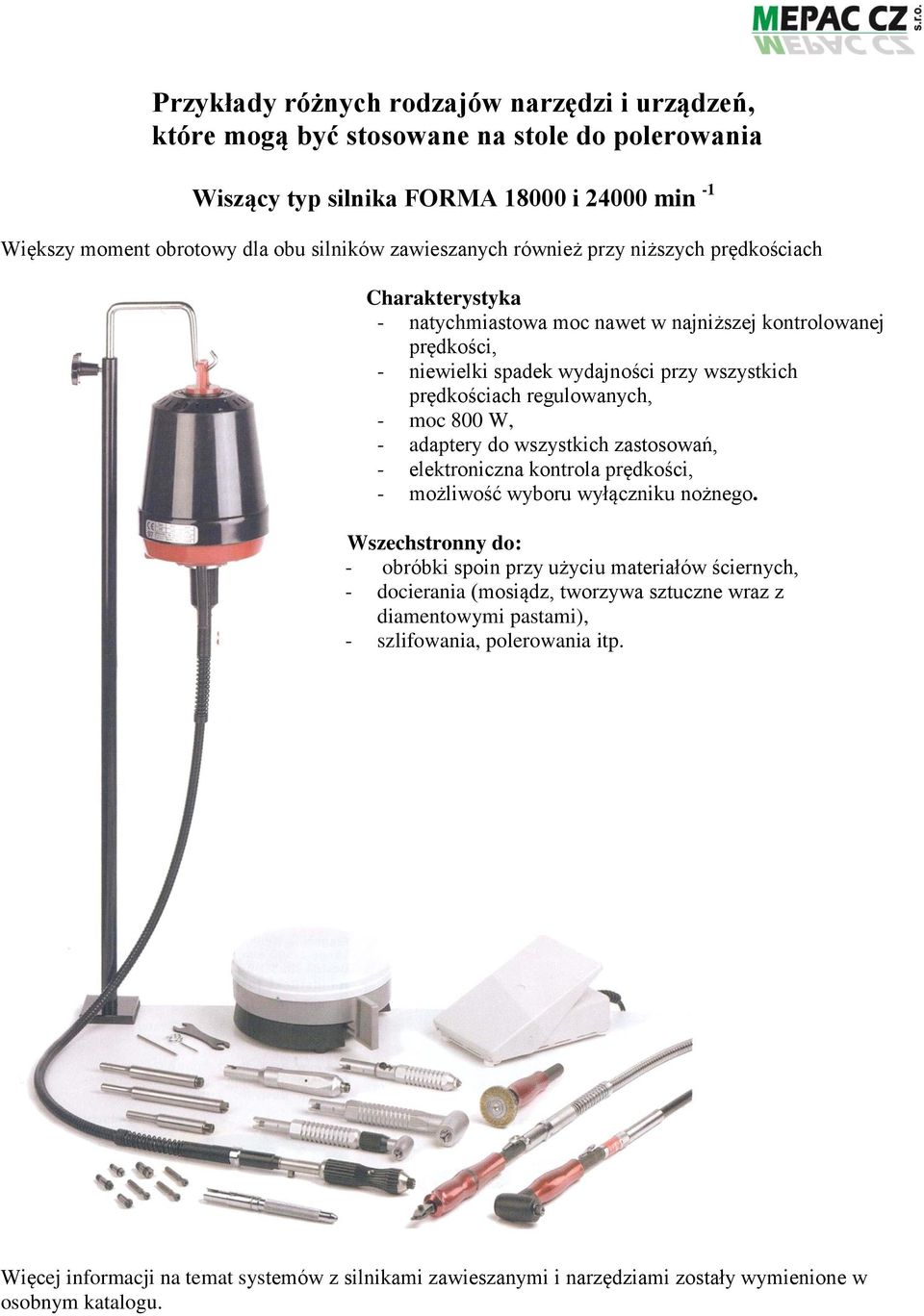

4 Przykłady różnych rodzajów narzędzi i urządzeń, które mogą być stosowane na stole do polerowania Wiszący typ silnika FORMA i min -1 Większy moment obrotowy dla obu silników zawieszanych również przy niższych prędkościach Charakterystyka - natychmiastowa moc nawet w najniższej kontrolowanej prędkości, - niewielki spadek wydajności przy wszystkich prędkościach regulowanych, - moc 800 W, - adaptery do wszystkich zastosowań, - elektroniczna kontrola prędkości, - możliwość wyboru wyłączniku nożnego. Wszechstronny do: - obróbki spoin przy użyciu materiałów ściernych, - docierania (mosiądz, tworzywa sztuczne wraz z diamentowymi pastami), - szlifowania, polerowania itp. Więcej informacji na temat systemów z silnikami zawieszanymi i narzędziami zostały wymienione w osobnym katalogu.

5 Jednostka sterująca UC500 i UC503 Te mikro-silniki z wymiennymi wkładami są przeznaczone dla systemów UC - seria 500 lub 550. System jest modułowy i pozwala klientowi dostosowanie jednostki według rodzaju prac, które muszą być wykonywane. Dużą zaletą tego systemu jest możliwość modernizacji podstawowej konfiguracji systemu i następnie zakup dowolnego typu, który może być użyty w nowej pracy. Klient nie musi kupować od razu cały zestaw. Mikrosilniki z wkładami umożliwiają następujące prace: - obrotowe i kątowe szlifowania i polerowania powierzchni lub wgłębień - gratowanie obrotową lub kątową przedłużką - docieranie, gładzenia, polerowania lub piłowanie rozszerzeniem - ultradźwiękowe polerowanie lub docieranie za pomocą głowicy ultradźwiękowej US55 - szlifowanie lub polerowanie szlifierką taśmową Mamy nadzieję, że docenią Państwo wysoką jakość i zamienność tych japońskich urządzeń, których użycie zostało już sprawdzone w ponad 50 krajach. Więcej informacji na temat tych mikrosilników systemu UC znajdują się w osobnym katalogu.

6 Japoński system modułowy polerowania i szlifowania ESPERT Mikrosilnik bez szczotkowy o wyższej wydajności Ten nowy silnik z prędkością min -1 dostarcza moc 200 watów. Całkowicie nowo opracowany system sterowania umożliwia zwiększać wydajność. Mamy przyjemność przedstawić Państwu modułowy system polerowania i szlifowania ESPERT 500, produkowany przez NSK w Japonii, którego produkty sprzedawane są w Republice Czeskiej i Słowackiej. System jest modułowy i pozwala klientowi na dostosowanie się do najróżniejszych rodzajów pracy, które muszą być wykonywane. Dużą zaletą tego systemu jest możliwość modernizacji podstawowej konfiguracji systemu i następnie zakup wszelkiego rodzaju rozszerzeń, które mogą być użyte w nowej pracy. Takie rozwiązanie jest wygodne dla Klienta ponieważ nie musi kupować cały zestaw na raz. Charakterystyka Liczba obrotów: min -1 Regulacja obrotów jest płynna. Do dyspozycji jest silny moment obrotowy w całej prędkości. Bardzo wysokie obroty są optymalne do precyzyjnego szlifowania i frezowania. Więcej informacji na temat tego systemu, znajdują się w osobnym katalogu.

7 Urządzenia pneumatyczne Pilnikarka pneumatyczna 1.0-S Super turbo pilnikarka LAP 0.3-T 0.7-T Światowej klasy jakość i doskonały kształt: -w celu udowodnienia, że jakość i skuteczność polerowania jest doskonała, opracowaliśmy szereg narzędzi polerujących, dzięki czemu użytkownik może osiągnąć najlepsze wyniki jakościowe. Wysoka wydajność przy niskim zużyciu powietrza Wysoka wydajność przy niskim zużyciu powietrza Turbo Moc: Wysoka wydajność przy niskim zużyciu powietrza Niski poziom hałasu: Użytkownik czuje się spokojny. Pneumatyczna szlifierka obrotowa Ergonomiczna konstrukcja: minimalizacja energii mięśni. Przepisy bezpieczeństwa: Zalecamy okulary ochronne. Typ 6300 a typ 6303 Szlifierka z prędkością min -1, średnica tulei zaciskowej.3mm, Łatwa wymiana tulei zaciskowej, oszczędzając czas Dobra praca i zminimalizowana energia mięśni. Wymienna tuleja: ø 3.0 mm; ø 6/32"; ø 1/8" (6303) Rodzaj Rex-Lee Szlifierka z prędkością min -1, łatwa wymiana tulei, oszczędność czasu. Wymienna tuleja: ø 3.0 mm; ø

8 MEPAC ZAWSZE COŚ NOWEGO Dla naszych klientów mamy szeroką gamę produktów takich jak maszyny precyzyjne, narzędzi do aparatury, systemów do napawania laserowego. Wszystkie nasze produkty można nabyć w naszym sklepie internetowym wwww.mepac-eshop.cz. Nasi przedstawiciele handlowi oferują porady ekspertów w dziedzinie mechaniki precyzyjnej, ale również przedstawią pełną gamę produktów w sklepach mobilnych. W obszarze sprzedaży narzędzi reprezentujemy na rynku czeskim, słowackim i polskim 17 firm zagranicznych. V2 ( ) Wszystkie nasze produkty można kupić na MEPAC CZ, s.r.o. tel. /kom. /fax CENTRALA TŘINEC Oldřichovice Třinec FILIA VSETÍN Průmyslový areál Jasenice objekt Vsetín FILIA VRBNO Zlatohorská Vrbno p. Pradědem FILIA POLSKO Czechowice - Dziedzice MEPAC SK, s.r.o. Kotešová Kotešová (okres Bytča) tel.: kom.: (obchod) kom.: (obchod) kom.: (dílna) tel.: kom.: (výroba) kom.: (výroba) kom.: (obchod) kom.: (obchod) tel.: kom.: (obchod) kom.: (obchod) kom.: (dílna) fax: tel.: kom.: tel.: kom.: kom.: info@mepac.cz info.vsetin@mepac.cz info.vrbno@mepac.cz bak@mepac.cz brodnan@mepac.sk Jesteśmy przekonani, że Twoja firma znajdzie w naszej szerokiej gamie produktów wiele użytecznych urządzeń lub narzędzi do swojej pracy. ZESPÓŁ FIRM MEPAC CZ, s.r.o. i MEPAC SK, s.r.o.
