1 hotty LED No / No Bedienungsanleitung Instruction Manual Mode d emploi Modo d impiego Instrucciones de servicio Handleiding Instrukcja Инструкция по обслуживанию Renfert GmbH Industriegebiet Hilzingen Germany Tel Fax info@renfert.com Made in Germany

2 POLSKI hotty LED Nr / Nr Wprowadzenie Cieszymy się, że zdecydowali się Państwo na zakup podgrzewacza do wosku hotty LED. Prosimy stosować się do naszych zaleceń a gwarantujemy długą i bezproblemową pracę urządzenia. 2. Zastosowanie hotty LED jest elektronicznie regulowanym urządzeniem do wykonywania czapeczek woskowych techniką zanurzania. Nadaje się najlepiej do rozpuszczania i utrzymywania w stanie płynnym wszystkich powszechnie znanych wosków do wykonywania czapeczek. Wysoka jakość urządzenia hotty LED daje Państwu następujące korzyści: precyzyjna regulacja temperatury (+/- 2 C [3,6 F]) dba o najwyższą jakość czapeczek woskowych. Szybka reakcja elementów grzejnych na wahania temperatury nie pozwala na przegrzanie się wosku. Proszę wziąć pod uwagę, że podgrzewanie wosku jest procesem delikatnym. Potrzeba trochę czasu, żeby wosk stał się w pełni płynny. Poprzez kontrolowane podwyższanie temperatury wosku wykluczone jest, aby temperatura w pojemniku została przekroczona powyżej ustawionej wartości. Pozwala to na ciągłe utrzymywanie wysokiej jakości wosku. hotty LED stwarza Państwu optymalne warunki do pracy. Na przykład przykrywka jest tak zbudowana, że zarówno prawo jak i lewo ręczni mogą w czasie pracy z urządzeniem podeprzeć wygodnie rękę o blat stołu. Po zakończeniu pracy urządzenie daje się łatwo zamknąć. 2.1 Warunki otoczenia (według EN ) hotty LED można używać tylko: w pomieszczeniach do wysokości m npm. przy temperaturze otoczenia od 5-40 C [ F] *), przy maksymalnej względnej wilgotności powietrza od 80% przy 31 C [87,8 F], liniowo zmniejszającej się aż do 50% względnej wilgotności powietrza przy 40 C [104 F] *), przy sieci elektrycznej w której zachwiania napięcia nie przekraczają 10% wartości nominalnej. przy stopniu zanieczyszczenia 2. przy kategorii przepięcia II. *) Urządzenie jest gotowe do użycia przy temperaturze od 5 30 C [41-86 F] i wilgotności powietrza aż do 80%. Przy temperaturach od C [87,8-104 F], aby utrzymać urządzenie w pełnej gotowości do pracy, wilgotność powietrza musi być proporcjonalnie zmniejszana (np. przy 35 C [95 F] = 65% wilgotności powietrza, przy 40 C [104 F] = 50% wilgotności powietrza). Przy temperaturach powyżej 40 C [104 F] urządzenie nie powinno pracować. 3. Informacje dotyczące bezpieczeństwa Urzadzenie hotty LED jest urzadzeniem potencjalnie niebezpiecznym. Moze ono byc podlaczony / uzywany tylko po uprzednim sprawdzeniu zgodnosci z odnosnymi normami krajowymi przez upowaznionych specjalistów.

3 Przed uruchomieniem urządzenia porównajcie Państwo parametry napięcia z tabliczki znamionowej z wielkością napięcia w sieci. Urządzenie z uszkodzonym przewodem elektrycznym lub innym uszkodzeniem nie powinno być używane. Kabel elektryczny (C) podczas pracy powinien być rozwinięty (niebezpieczeństwo przegrzania w przypadku zbyt krótkiego połączenia). Wosk w stanie płynnym może się łatwo zapalić. Nie należy poruszać urządzenia podczas pracy! Pojemnik na wosk (F) nagrzewa się w czasie pracy także na rancie urządzenia. Przy nieodpowiednim używaniu może to doprowadzić do pożaru (także ok. 30 min. po wyłączeniu). hotty LED przystosowany jest do pracy tylko z woskami dentystycznymi dostępnymi w sprzedaży. W żadnym wypadku nie może być napełniany innymi materiałami! Prosimy uważać: zbyt pełny pojemnik może doprowadzić do wylania się wosku! Materiały / substancje, których punkt zapalny leży poniżej 175 C [347 F] nie powinny być przechowywane w pobliżu podgrzewacza i nie powinny mieć z nim styczności. Urządzenia nie zanurzać w wodzie i nie spłukiwać wodą! Może to doprowadzić do porażenia prądem. 3.1 Utrata gwarancji Renfert GmbH odmówi każdego odszkodowania i roszczenia dotyczącego gwarancji w przypadku gdy: urządzenie użyte było do innych celów niż podane w instrukcji obsługi. urządzenie w jakikolwiek sposób zostało przerobione - wyłączając zmiany opisane w instrukcji obsługi. urządzenie było reperowane w nie autoryzowanych punktach napraw albo nie użyto do naprawy oryginalnych części firmy Renfert. urządzenie nadal było stosowane mimo znanych braków bezpieczeństwa. produkt narażony był na mechaniczne uderzenia albo został upuszczony. 4. Elementy obsługi (zdj. 1) A) Włącznik, wyłącznik B) Przykrywka C) Kabel sieciowy D) Wskaźnik LED E) Ustawianie temperatury +/- F) Pojemnik podgrzewacza 5. Uruchomienie / Obsługa 1. Połączyć podgrzewacz hotty LED z gniazdkiem sieci elektrycznej (zdj. 2). 2. Otworzyć przykrywkę (B) (zdj. 3). 3. Napełnić pojemnik woskiem do zanurzania (F) (zdj. 4). 4. hotty LED włączyć przełącznikiem (A). Na wyświetlaczu LED (D) pokaże się najpierw jednostka temperatury ( C albo F),następnie zaprogramowana temperatura a na koniec, automatycznie, temperatura aktualnie panująca w pojemniku.

4 5. W prawym dolnym rogu wyświetlacza LED pokazuje się punkt (zdj. 5). Gaśnie on w momencie osiągnięcia ustawionej temperatury. 5.1 Ustawianie jednostki temperatury C albo F Prosimy wziąć pod uwagę, że urządzenia na 230 V ustawiane są fabrycznie w C a urządzenia pracujące na 120 V ustawione są fabrycznie w F! 1. Najpierw należy wykonać kroki 1 4 z pkt Należy przytrzymać wciśnięte przyciski - i + (zdj. 6) i włączyć hotty LED włącznikiem (A). 3. Na wyświetlaczu LED (D) pokaże się jednostka temperatury. C = stopień Celsjusza (zdj. 7) albo F = stopień Fahrenheita (zdj. 8). 4. Po 5 sekundach zostaną zmienione jednostki C na F albo odwrotnie; wtedy należy puścić przyciski /+. Następnie pokaże się na krótko ustawiona temperatura a potem temperatura panująca w pojemniku w wybranej jednostce temp. 5.2 Ustawienie wybranej temperatury Aby ustawić temperaturę należy naciskać przyciski /+ (E), aż zostanie osiągnięta pożądana wartość temperatury (zdj.9). Nastawiona temperatura po 5 sekundach zostaje automatycznie zapamiętana także po wyłączeniu urządzenia. Uwaga: urządzenie zapamiętuje ustawioną temperaturę końcową automatycznie w ciągu 5 sekund. Potem hotty LED można wyłączyć przyciskiem (A) albo centralnym (głównym) bezpiecznikiem. Nastawione wartości zostają zachowane. 5.3 Przebieg procesu zanurzania (zdj. 10) Podeprzeć dobrze rękę. Szybko zanurzyć słupek, powyżej granicy preparacji. Słupek wyjmować powoli jednostajnym ruchem. Tuż przed wyjęciem należy koniec słupka na krótko zatrzymać w wosku, tak aby ściekły jego nadmierne ilości. 6. Czyszczenie i konserwacja Hotty LED jest urządzeniem bezobsługowym (nie wymagającym konserwacji). Należy czyścić go od czasu do czasu przy pomocy miękkiej, wilgotnej ściereczki. Nie używajcie żadnych rozpuszczalników i środków czyszczących! W żadnym wypadku nie opłukujcie podgrzewacza hotty LED wodą! Zimne resztki wosku należy oczyścić z wyłączonego urządzenia poprzez ostrożne zeskrobanie. Lekkie podgrzanie urządzenia suszarką do włosów znacznie ułatwi czyszczenie. 7. Części zamienne Części zamienne można wybrać z załączonej listy. 8. Gwarancja Przy eksploatacji urządzenia zgodnej z jego przeznaczeniem firma Renfert udziela 3 letniej gwarancji na urządzenie hotty LED.

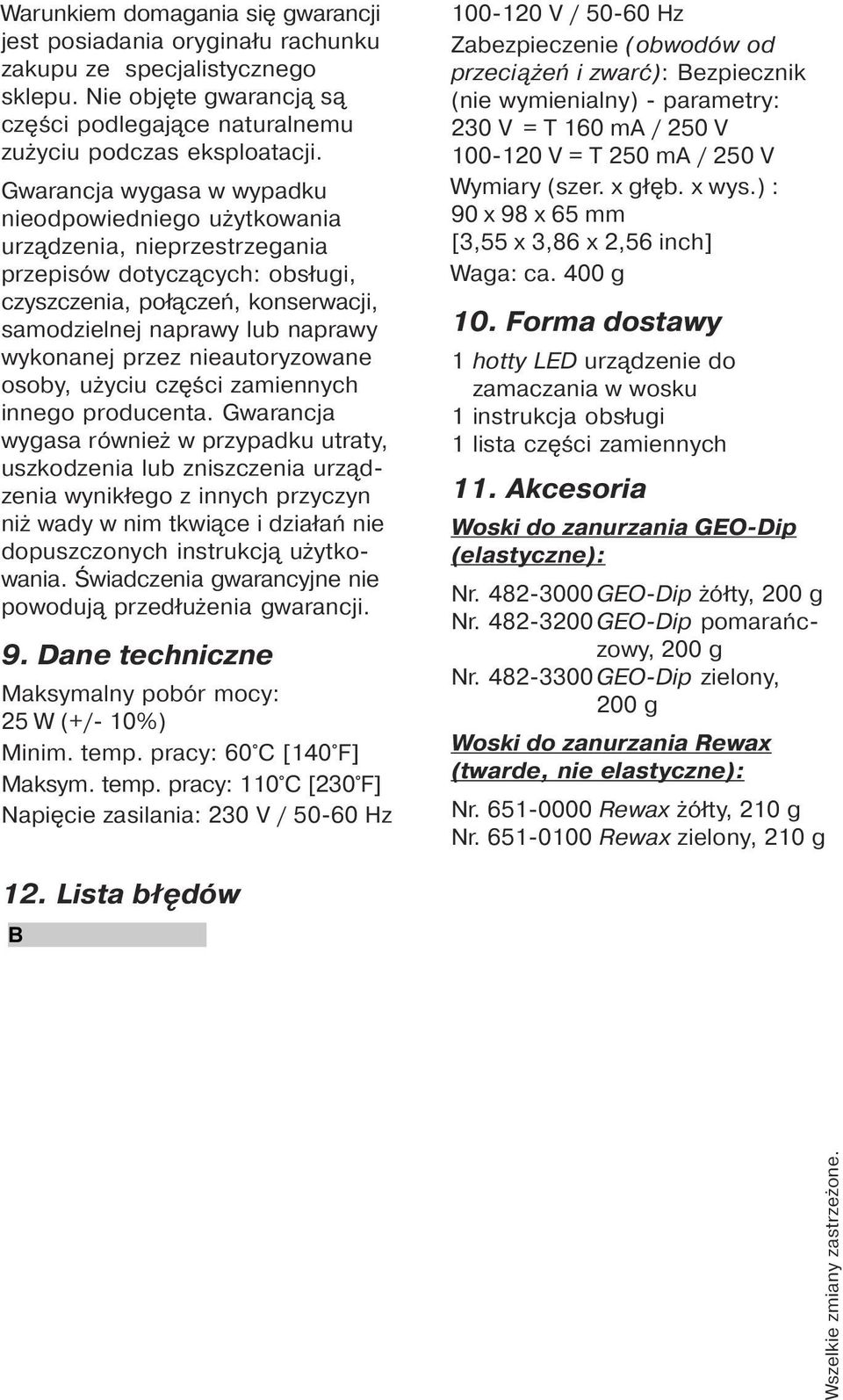

5 Warunkiem domagania się gwarancji jest posiadania oryginału rachunku zakupu ze specjalistycznego sklepu. Nie objęte gwarancją są części podlegające naturalnemu zużyciu podczas eksploatacji. Gwarancja wygasa w wypadku nieodpowiedniego użytkowania urządzenia, nieprzestrzegania przepisów dotyczących: obsługi, czyszczenia, połączeń, konserwacji, samodzielnej naprawy lub naprawy wykonanej przez nieautoryzowane osoby, użyciu części zamiennych innego producenta. Gwarancja wygasa również w przypadku utraty, uszkodzenia lub zniszczenia urządzenia wynikłego z innych przyczyn niż wady w nim tkwiące i działań nie dopuszczonych instrukcją użytkowania. Świadczenia gwarancyjne nie powodują przedłużenia gwarancji. 9. Dane techniczne Maksymalny pobór mocy: 25 W (+/- 10%) Minim. temp. pracy: 60 C [140 F] Maksym. temp. pracy: 110 C [230 F] Napięcie zasilania: 230 V / Hz V / Hz Zabezpieczenie (obwodów od przeciążeń i zwarć): Bezpiecznik (nie wymienialny) - parametry: 230 V = T 160 ma / 250 V V = T 250 ma / 250 V Wymiary (szer. x głęb. x wys.) : 90 x 98 x 65 mm [3,55 x 3,86 x 2,56 inch] Waga: ca. 400 g 10. Forma dostawy 1 hotty LED urządzenie do zamaczania w wosku 1 instrukcja obsługi 1 lista części zamiennych 11. Akcesoria Woski do zanurzania GEO-Dip (elastyczne): Nr GEO-Dip żółty, 200 g Nr GEO-Dip pomarańczowy, 200 g Nr GEO-Dip zielony, 200 g Woski do zanurzania Rewax (twarde, nie elastyczne): Nr Rewax żółty, 210 g Nr Rewax zielony, 210 g 12. Lista błędów Bd Przyczyna Pomoc Nie dzia aj wska niki / urz dzenie Pr d nie dochodzi do urz dzenia. Sprawdzi podczenia pr du i przewód elektryczny. nie dzia a mimo wczenia Uszkodzony bezpiecznik temperatury. Wymieni w serwisie. przecznikiem (A). Uszkodzony bezpiecznik urz dzenia. Wymieni w serwisie. Urz dzenie dzia a ale nie osi ga zadanej temperatury. Warto temperatury zosta a zmieniona ale nie zosta a zapami tana. Uszkodzony czujnik temperatury. Uszkodzony element grzejny. Pr d zosta wyczony przed zako czeniem procesu zapami tywania (5 sek. po zmianie temperatury). Wymieni w serwisie. Zreperowa w serwisie. Nalerzy ponownie zmieni temp. Urz dzenie mo na wyczy dopiero po odczekaniu 5 sek. Wszelkie zmiany zastrzeżone.

6

7 6 7 ºC ºF
