1 Załącznik nr 1 OPIS PRZEDMIOTU ZAMÓWIENIA MUNDUR SŁUŻBOWY ZE SPODNIAMI TYPU BRYCZESY 1. CHARAKTERYSTYKA WYROBU Opis Mundur służbowy jest dwuczęściowy i składa się z kurtki i spodni typu bryczesy. Mundury przeznaczone są dla funkcjonariuszy wchodzących w skład pocztów sztandarowych, pocztów flagowych oraz dla dowódcy pododdziałów. Użytkowane są wraz z butami typu oficerki. Materiałem zasadniczym jest gabardyna tkanina wełniano poliestrowa w kolorze khaki. Kurtka Kurtka jest wcięta w pasie (rysunek 1). Przód kurtki jest usztywniony, z zapięciem jednorzędowym ( na męską stronę ) na cztery guziki marynarkowe z godłem (wizerunek orła w koronie). Na wysokości piersi oraz poniżej pasa naszyte są cztery kieszenie z patkami i kontrafałdami zapinanymi na guziki z godłem. Spód patek oraz brzegi kieszeni wykończone są tkaniną podszewkową. Kurtka posiada kołnierz na stójce z wyłogami. Spód kołnierza wykonany jest z filcu. Na ramionach umieszczone są naramienniki wszywane razem z kulą rękawa. Zapinane są na guzik z godłem. Naramienniki muszą umożliwiać nakładanie pochewek z oznakami stopni o wymiarach: wysokość 116 mm ± 2mm, dłuższy bok 60 mm ± 1mm, krótszy bok 6 mm ± 1mm. Na prawym szwie barkowym (pod naramiennikiem) przyszyty jest guzik spodniowy do przypięcia sznura galowego. Brzegi przodów, kołnierza oraz kieszeni z klapami przestębnowane są podwójnie w kolorze tkaniny zasadniczej. Tył kurtki składa się z dwóch części połączonych pośrodku szwem. Szwy boczne kurtki zakończone są rozporkami otwartymi. Rękawy wykonane są z dwóch podłużnych części, ze szwem bocznym zakończonym rozporkiem i guzikiem marynarkowym z godłem. Dół rękawów w odległości 100 mm ± 3 mm od dolnej jego krawędzi posiada wszytą lamówkę o szerokości 2 mm z tkaniny wełnianej w kolorze jasno zielonym. Miejsce wszycia jest pojedynczo przestębnowane tworząc imitację mankietu. Na prawym rękawie kurtki w odległości 5 mm od wszycia rękawa przyszyty jest emblemat,,straż Graniczna Polish Border Guard (należy go przyszyć w sposób jak najmniej widoczny). Opis emblematu znajduje się w dalszej części opisu przedmiotu. Przody kurtki, kołnierz, obłożenie przodów, naramienniki i patki kieszeni podklejone są wkładem odzieżowym. Elementy nośne kurtki wykonane są technologią wielkopowierzchniowego klejenia. Kurtka od wewnątrz wykończona jest podszewką z jedwabiu wiskozowego o splocie atlasowym w kolorze khaki, w której na wysokości piersi wykonane są dwie kieszenie

2 wpuszczane, zakończone wypustką z tkaniny wierzchniej. Lewa kieszeń zapinana jest na guzik spodniowy. Nad lewą kieszenią wewnętrzną naszyta jest wszywka firmowa. W tylnej części podszewki po środku wykonana jest fałda w odległości 50 mm od wszycia kołnierza, głębokość fałdy wynosi 15 mm. W szew stójki wszyty jest wieszak z taśmy wieszakowej. Zastosowane w kurtce guziki są w kolorze khaki. Emblemat Emblemat wykonany jest metodą haftu komputerowego na tkaninie wełnianej barwionej na kolor jasno zielony. Posiada kształt owalnej tarczy wpisanej w prostokąt o wymiarach 90 x 105 mm (rysunek 3). Brzegi emblematu wykończone są gęstym ściegiem w kolorze dostosowanym do tkaniny wełnianej, spód usztywniony jest włókninowym wkładem odzieżowym. Napis STRAŻ GRANICZNA wykonany w górnej części emblematu w kolorze srebrnym, obwiedziony jest linią ciągłą w kolorze napisu. Wysokość liter napisu 7 mm. Litera Ż w wyrazie STRAŻ nie z kropką, a z poziomą kreską przez środek litery Ƶ (jak na rysunku ) Poniżej napisu, pośrodku umieszczony jest słup graniczny w kolorze biało-czerwonym o wymiarach: wysokość 65 mm, szerokość 13 mm, wysokość stożka 6 mm. Stożek słupa w kolorze białym, pozostała część na przemian w kolorze czerwonym i białym, tworząc ukośne paski o szerokości 9 mm. Wszystkie boki słupa, z wyjątkiem podstawy obszyte są nitką w kolorze zielonym. Na tle słupa granicznego widnieje wizerunek orła, mieszczący się w prostokącie o wymiarach 5 x 50 mm, w odległości 6 mm od dolnej krawędzi słupa. Orzeł wykonany jest w kolorze srebrnobiałym, a jego korona, dziób i szpony w kolorze złotym. W dolnej części emblematu wykonany jest napis kolorem srebrnym POLISH BORDER GUARD. Wysokość liter napisu 6 mm. Dla w/w wymiarów dotyczących emblematu przyjmuje się tolerancję ± 1mm. Spodnie Materiałem zasadniczym jest gabardyna tkanina wełniano poliestrowa w kolorze khaki. Spodnie posiadają nogawki bez mankietów, poszerzane są od bioder do kolan (bufiaste), od kolan w dół zwężane (dopasowujące się do nogi). W przednich nogawkach znajdują się 2 cięte kieszenie boczne z wypustką, a z prawej strony tyłu wpuszczana jest kieszeń z klapką zapinaną na guzik. Klapka kieszeni podszyta jest podszewką. W spodniach wykonany jest rozporek zapinany kryto na zamek błyskawiczny tworzywowy średniospiralny w kolorze tkaniny zasadniczej. Góra spodni dopasowana jest zaszewkami. Spodnie posiadają pasek. Lewa strona paska jest przedłużona i wykonana jest w niej dziurka na guzik. Na pasku naszytych jest 7 podtrzymywaczy oraz guziki do szelek. Po bokach paska wszyty jest ściągacz i dwa guziki umożliwiające dopasowanie spodni w obwodzie. W górnej części przednich nogawek założone są zakładki, które wyznaczają kant spodni. Przednie części nogawek wzmocnione są od wewnątrz tkaniną w kolorze khaki tzw. kolanówką. Wzmocnienie biegnie od paska i kończy się poniżej kolan. Brzegi szwów krokowych wykończone są lamówką w kolorze khaki. W nogawkach tylnych u dołu wykonane są zaszewki. Dół spodni od strony zewnętrznej posiada rozporki zapinane na taśmy samosczepne. Przy rozporkach i szwach wewnętrznych spodni wszyta jest podwójna guma.

3 W zewnętrzne szwy boczne spodni wszyta jest lamówka koloru zielonego o szerokości około 2 mm. Dół spodni podszyty jest taśmą bawełnianą w kolorze khaki i przestębnowany. Rysunki Rysunek 1. Kurtka munduru służbowego Rysunek 2. Spodnie wyjściowe bryczesy widok z boku Rysunek 3. Spodnie wyjściowe bryczesy widok z przodu Rysunek. Emblemat,,Straż Graniczna Polish Border Guard Oznaczenia Wyrób powinien zawierać od strony wewnętrznej co najmniej następujące wszywki: 1. firmową zawierającą nazwę i znak producenta, 2. informacyjne: rodzaju surowca i sposobie konserwacji, z oznaczeniem rozmiaru. Dopuszcza się zastosowanie jednej lub dwóch wszywek zawierających wszystkie wyżej wymienione informacje. Do każdego kompletu powinna być przyczepiona etykieta jednostkowa zawierająca co najmniej : 1. nazwę, adres i znak firmowy producenta; 2. nazwę wyrobu; 3. skład surowcowy materiału zasadniczego;. wielkość (rozmiar) wyrobu; 5. jakość wyrobu; 6. rok i miesiąc produkcji.

4 Rysunek 1. Kurtka munduru służbowego Rysunek 2 Spodnie widok z boku Rysunek 3 Spodnie widok z przodu

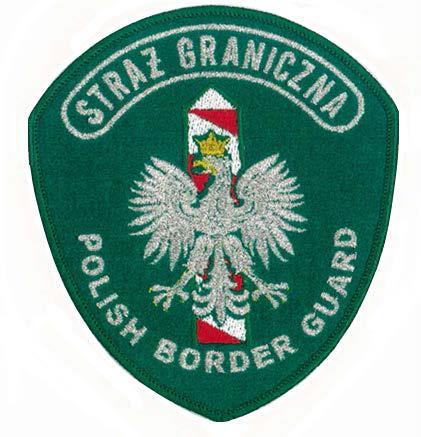

5 Rysunek - Emblemat Straż Graniczna Polish Border Guard 2. WYMAGANIA TECHNICZNE Wymiary Podstawowe wymiary kurtki, spodni i kieszeni dla wzrostu 175 cm, obwodu klatki piersiowej 100 cm i obwodu pasa 91 cm podano w tabeli 1 i 2. Podstawowe stałe wymiary kurtki i spodni ujęto w tabeli 3 i. Tabela 1. Wymiary dla wzrostu 175 cm, obwodu klatki piersiowej 100 cm i obwodu pasa 91 cm Lp. Miejsce pomiaru Wymiar w cm Tolerancja w ±cm Kurtka munduru wyjściowego Przód 1. Długość przodu odległość od najwyższego punktu na linii barku do dolnej krawędzi kurtki. 77, 1,0 2. Szerokość przodu odległość od krawędzi przodu do wszycia rękawa na wysokości górnej krawędzi klapki kieszeni 2,8 0,5 piersiowej. Tył 3. Długość tyłu odległość od szwu wszycia kołnierza do dolnej krawędzi mierzona pośrodku tyłu. 75 1,0. Szerokość tyłu odległość między krawędziami pach na wysokości naramienników. 7,3 1,0 Obwody (przód i tył) 5. Szerokość pod pachą odległość od krawędzi przodu do środka tyłu. 60 1,0 6. Szerokość w pasie odległość między krawędziami bocznymi przodu (prawym i prawym) ,0 7. Szerokość dolna odległość między krawędziami bocznymi przodu mierzona na dolnej krawędzi kurtki ,0 Rękaw 8. Długość rękawa z mankietem 6,5 1,0 9. Szerokość rękawa u góry 22,1 0,5

6 10. Szerokość rękawa u dołu 15,5 0,5 Spodnie typu bryczesy 1 Długość zewnętrzna nogawki 102 1,0 2 Długość wewnętrzna nogawki 77,3 1,0 3 Długość od linii szwu pod kolanem do krawędzi dołu 2,2 1,0 Szerokość nogawki u góry (w udzie) 39,5 1,0 5 Szerokość nogawki na linii szwu pod kolanem 21 0,5 6 Szerokość nogawki u dołu przy zapiętym rozporku 15,8 0,5 7 Długość rozporka u dołu nogawki 17,5 0,5 8 Długość zaszewki u dołu nogawki 16,0 0,5 9 Długość otworu kieszeni bocznej 16,0 0,5 10 Długość klapki kieszeni wpuszczanej 15,5 0,5 Tabela 2. Wymiary nakładanych kieszeni kurtki dla wzrostu 175 cm, obwodu klatki piersiowej 100 cm i ob. pasa 91 cm Lp. Miejsce pomiaru Wymiar w cm Tolerancja Kieszenie Kieszenie w ±cm górne dolne 1. Długość patki kieszeni przy górnej krawędzi 13,0 17,5 0,5 2. Wysokość patki mierzona po środku 6,0 7,0 0,5 3. Długość kieszeni mierzona 2 cm od dolnej krawędzi 13,8 22,5 0,5. Wysokość kieszeni mierzona pośrodku wraz z patką 15,5 21,5 0,5 5. Odległość od szwu barkowego do górnej krawędzi patki 21,5-0,5 6. Odległość od lewej krawędzi przodu do dolnej krawędzi kieszeni 7,6-0,5 7. Odległość od dolnej krawędzi kurtki do dolnej krawędzi kieszeni - 2,5 0,5 Tabela 3. Wymiary stałe kurtki munduru służbowego Lp. Miejsce pomiaru Wymiar w Tolerancja cm w ±cm 1. Szerokość imitacji mankietu 10 0,5 2. Szerokość kontrafałdy kieszeni piersiowej 3,0 0,1 3. Szerokość kontrafałdy kieszeni dolnej 3,5 0,1. Odległość od górnej krawędzi patki do górnej krawędzi kieszeni 2,0 7. Szerokość mierzona od krawędzi rozporka do podszewki,0 0,5 8. Odległość dziurek (bliższa krawędź) od krawędzi przodu 2,0 9. Odległość przyszycia guzików od krawędzi przodu - pierwszego (górnego) - pozostałych 2,5 3, Odległość przyszycia guzika na rękawie - od krawędzi rozporka - od dolnej krawędzi rękawa Wieszak - długość wieszaka - szerokość wieszaka 2,5 5,0 7,0 0,6 0,1

7 Tabela. Wymiary stałe spodni typu bryczesy Lp. Miejsce pomiaru Wymiary w Tolerancja cm ± cm 1 Szerokość paska 3,5 2 Szerokość podtrzymywaczy 1,0 3 Długość podtrzymywaczy 5,5 Długość gumy 23 1,0 5 Szerokość gumy 2, 6 Szerokość wypustki przy kieszeniach bocznych 1,0 7 Szerokość klapki kieszeni wpuszczanej - pośrodku - po bokach 5,0 3,5 3. WYMAGANIA UŻYTKOWE Mundur wyjściowy powinien charakteryzować się: 1. wytrzymałością na rozerwanie; 2. odpornością wybarwień na działanie czynników fizykochemicznych, potu, światła; 3. odpornością na pilling;. trwałością kantów; 5. odpornością na wyświecenie; 6. odpornością na brudzenie; 7. odpornością spodni na wypychanie; 8. niezmiennym wyglądem po wielokrotnym praniu i prasowaniu; 9. estetycznym wykonaniem: szwy ciągłe, wytrzymałe, wykonane prawidłowo (bez zmarszczeń i wyciągnięć) z prawidłowym wiązaniem ściegu w szwie; prawidłowym sklejeniem wkładów odzieżowych z tkaniną.. CHARAKTERYSTYKA PODSTAWOWYCH MATERIAŁÓW 1. Tkanina zasadnicza: gabardyna tkanina wełniano poliestrowa w kolorze khaki. Wskaźniki techniczno użytkowe w tabeli nr Tkanina podszewkowa: jedwab wiskozowy o splocie atłasowym, barwiony na kolor khaki. Wskaźniki techniczno użytkowe w tabeli nr Tkanina na wełniana na emblemat: tkanina wełniana barwiona na kolor jasno zielony. Wskaźniki techniczno użytkowe w tabeli nr 7.. Tkanina wełniana na lamówki: tkanina wełniana barwiona na kolor jasno zielony. Wskaźniki techniczno użytkowe w tabeli nr Guziki z godłem: guziki składają się z uszka metalowego i grzybka z tworzywa sztucznego bakelitu w kolorze ciemnego khaki. Na wypukłej powierzchni grzybka wytłoczone jest

8 godło państwowe; średnice guzików : 22 mm ± 0,3 mm do zapięcia przodu kurtki i na rękawach oraz guzik 16 mm ± 0,3 mm do zapięcia patek kieszeni i naramienników. 6. Guziki spodniowe: poliestrowe, czterootworowe w kolorze khaki, średnica guzików 15 mm ± 1 mm. Tabela 5. Wymagania techniczno-użytkowe tkaniny zasadniczej Lp. Wskaźnik Jednostka Wartość Metoda badań Wskaźniki techniczne Rodzaj i skład surowcowy tkaniny % wełna 5 ± 2 poliester 55 ± 2 Liczba nitek na 1 dm 1/dm 556 ± ± 15 Masa powierzchniowa g/m Splot - 11 nitkowy reformowany na bazie splotu 2/2 Z Wskaźniki użytkowe Siła zrywająca Wydłużenie przy zerwaniu Zmiana wymiarów po zamoczeniu w zimnej wodzie Odporność na mięcie N % nie więcej niż 55 0 % nie powinna przekraczać ± 1,5 ± 1,0 % PN-P-060:1972 PN-P : 1993 PN-P : 1993 PN-EN : 2000 PN ISO 3801: 1993 PN-P-01701: 1952 PN-EN ISO :2002 PN-EN ISO :2002 PN-ISO 7771 : 199 PN-P-0737 : Odporność na pilling stopień PN-EN ISO : Odporność wybarwień na : - światło sztuczne 5-6 PN-EN ISO 105-B02 : prasowanie na wilgotno zabrudzenie bieli - pot kwaśny i alkaliczny zabrudzenie bieli - wodę zabrudzenie bieli stopień PN-EN ISO 105-X11 : 2000 PN-EN ISO 105- E0 : 1999 lub PN-EN ISO 105-E0 : 2009 PN-EN ISO 105-E01 : tarcie suche i mokre PN-EN ISO 105-X12 : 2005

9 - rozpuszczalniki organiczne 5 PN-EN ISO 105-X05 : Kolor khaki Dopuszcza się wykonanie badań według znowelizowanych lub wcześniej obowiązujących norm lub innych procedur badawczych, o ile metodologia nie uległa zmianie. Tabela 6. Wskaźnik techniczno użytkowe tkaniny podszewkowej Lp. Wskaźnik Jednostka Wartość Metoda badań Wskaźniki techniczne 1. Rodzaj i skład surowcowy tkaniny Liczba nitek na 1 dm % jedwab wiskozowy błysk PN-P-01703: l/dm 0-65 PN-EN 109-2: Splot atłas 5-cio nitkowy -. Masa powierzchniowa g/m Wskaźniki użytkowe 5. Siła zrywająca PN-EN ISO :2013- N Zmiana wymiarów po prasowaniu Odporność wybarwień na : - prasowanie zabrudzenia bieli - pot zabrudzenia bieli % stopień nie powinna przekraczać ± 2 ± PN-P-062:197 PN-EN ISO 105-X11:2000 PN-EN ISO 105-E0:2011 lub PN-EN ISO 105-E0: rozpuszczalniki organiczne PN-EN ISO 105-X05: tarcie suche PN-EN ISO 105-X12: Kolor - khaki Dopuszcza się wykonanie badań według znowelizowanych lub wcześniej obowiązujących norm lub innych procedur badawczych, o ile metodologia nie uległa zmianie.

10 Tabela 7. Wskaźniki techniczno użytkowe tkaniny wełnianej na emblemat Lp. Wskaźnik Jednostka Wartość Metoda badań Wskaźniki techniczne 1. Rodzaj i skład surowcowy % wełna PN-P-01703:1996 tkaniny Masa liniowa przędzy osnowa wątek 2. tex 25x2 25x2 3. Masa powierzchniowa g/m 2 16 ± 17 Wskaźniki użytkowe. Siła zrywająca osnowa N 300 wątek Zmiana wymiarów po zmoczeniu w zimnej wodzie osnowa wątek 6. % stopień nie powinna przekraczać ± 3,5 ± 3,0 PN-ISO 1139:1998 PN-P-0653:1997 PN-EN ISO 1393: PN-ISO 7771:199 Odporność wybarwień na: światło sztuczne 5 PN-EN ISO 105-B02: wodę: zabrudzenie bieli PN-EN ISO 105-E01: prasowanie PN-EN ISO 105-X11:2000 zabrudzenie bieli tarcie suche 3- PN-EN ISO 105-X12:2005 rozpuszczalniki organiczne PN-EN ISO 105-X05: Kolor jasno zielony Dopuszcza się wykonanie badań według znowelizowanych lub wcześniej obowiązujących norm lub innych procedur badawczych, o ile metodologia nie uległa zmianie.

11 Tabela 8. Wskaźniki techniczno użytkowe tkaniny wełnianej na lamówki Lp. Wskaźnik Jednostka Wartość Metoda badań Wskaźniki techniczne Rodzaj i skład surowcowy 1. % wełna PN-P-01703:1996 tkaniny Masa liniowa przędzy PN-ISO 1139:1998 PN-P-0653: tex 25 x 2 25 x 2 3. Masa powierzchniowa g/m ± 15 - Wskaźniki użytkowe Siła zrywająca. N Zmiana wymiarów po zamoczeniu w zimnej wodzie Odporność wybarwień na : - światło sztuczne - wodę zabrudzenia bieli - prasowanie zabrudzenia bieli - pot % stopień nie powinna przekraczać ± 3,5 ± 3,0 PN-EN ISO 1393: PN-ISO 7771:199 5 PN-EN ISO 105-B02: PN-EN ISO 105-E01: PN-EN ISO 105-X11:2000 PN-EN ISO 105-E0:2011 lub PN-EN ISO 105-E0: zabrudzenia bieli 3- - tarcie suche 3- PN-EN ISO 105-X12: rozpuszczalniki organiczne PN-EN ISO 105-X05: Kolor jasno zielony Dopuszcza się wykonanie badań według znowelizowanych lub wcześniej obowiązujących norm lub innych procedur badawczych, o ile metodologia nie uległa zmianie. 5. WYMAGANIA JAKOŚCIOWE Dopuszcza się wyłącznie wyroby w 1 stopniu jakości. 6. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT Mundur wyjściowy powinien być zawieszony na profilowanym wieszaku, a następnie zapakowany w opakowanie jednostkowe tj. worek foliowy. Na prawym górnym rogu worka nakleić etykietę z imieniem i nazwiskiem funkcjonariusza, dla którego uszyty został mundur. Wyrób należy przechowywać w opakowaniach, w pomieszczeniach przewiewnych, suchych, pozbawionych obcych zapachów. Pomieszczenia powinny zabezpieczać wyrób przed zwilgoceniem, poplamieniem, zabrudzeniem, zniszczeniem przez pleśń, i inne czynniki zewnętrzne, także przed bezpośrednim działaniem promieni słonecznych. Załadowanie, przewóz i wyładowanie powinny odbywać się w warunkach zabezpieczających przed zamoczeniem, zabrudzeniem, uszkodzeniami mechanicznymi i chemicznymi.
